Beskrivelse:

Unormal moduldeteksjon er vanligvis forårsaket av at fastvaren har problemer eller at kontaktflatene til modulen og modulsokkelen ikke er rene.
Vennligst følg trinnene nedenfor for å fastslå tilstanden til maskinen din.

Trinn 0 - Bruk sjekklisten for å følge opp trinnene og registrere resultatene

Denne listen merker av alle testene du har gjort i opplæringen.
Etter at testene er fullført, vennligst lagre listen som et PDF-dokument og send den til forhandleren din eller FLUX-teamet.

Klikk på lenken for å få tilgang til sjekklisten Moduldeteksjonsproblem (Ador)

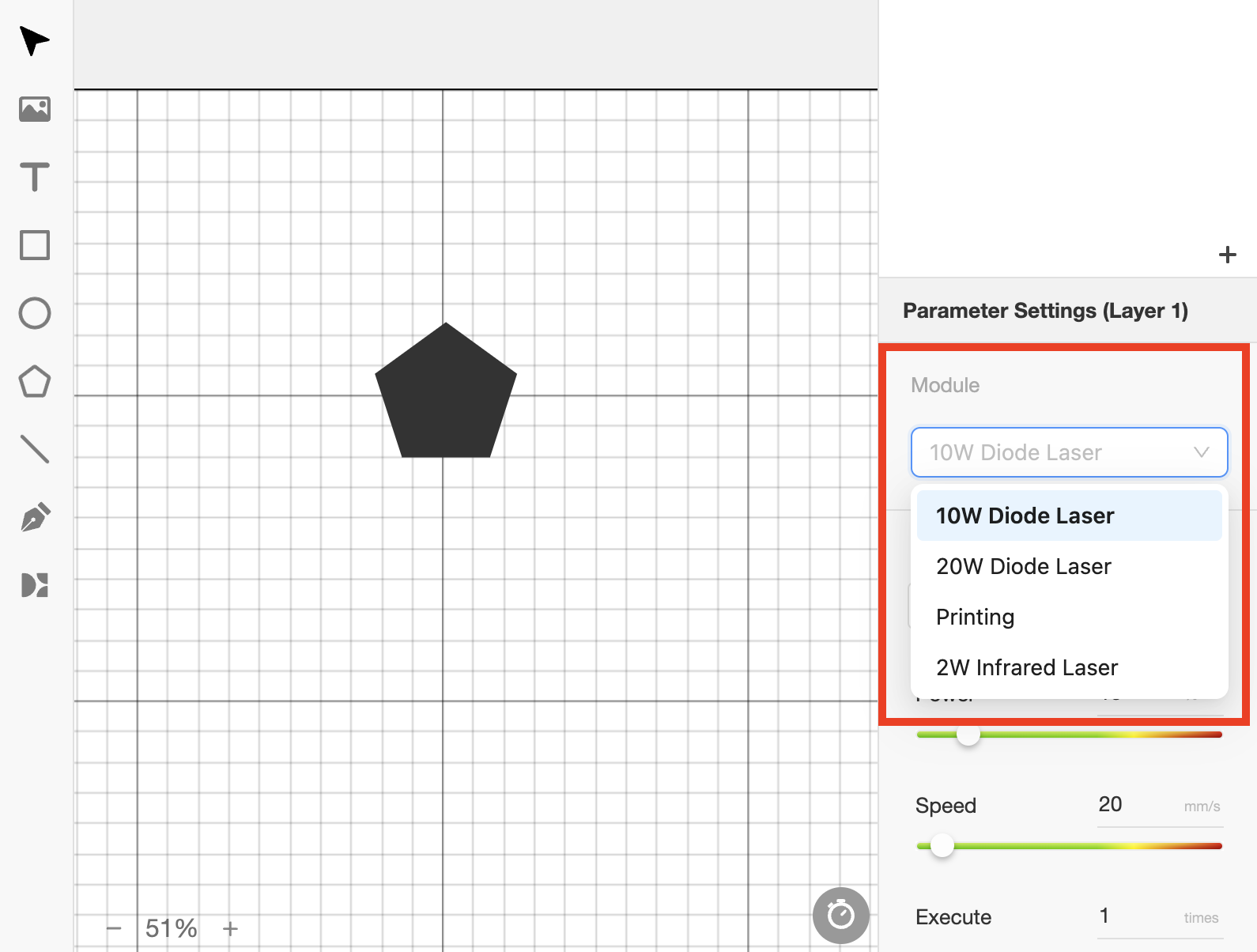

Trinn 1 - Sjekk modulinnstillingen i programvaren

Velg riktig modul i henhold til den installerte modulen.
Screenshot 2023-10-05 at 10.37.06 AM.png

Referer til de neste trinnene i henhold til:：

Ja, modulen er riktig innstilt og fungerer normalt nå >> Problem løst

Ja, modulen er riktig innstilt, men den oppdager unormalt >> Trinn 2 - Rengjør modulen og kontaktflaten (POGO-pinne)

Trinn 2 - Rengjør modulen og kontaktflaten (POGO-pinne)

Kontaktflaten som ikke er ren kan føre til at deteksjonen blir ustabil.
Vennligst referer til Rengjøring av lasermodul (10W/20W diodelasermodul) for rengjøring av modulsokkelen og kontaktflaten (POGO-pinne).

Bestem resultatet og neste handling som skal utføres:

Etter rengjøring fungerer den normalt >> Problem løst

Etter rengjøring har den fortsatt et deteksjonsproblem >> Trinn 3 - Sjekk ikonet på berøringsskjermen

Trinn 3 - Sjekk ikonet på berøringsskjermen

I øvre høyre hjørne av skjermen er det et ikon som indikerer din monterte modul.

Ikoneksempel：

10W/20W Diode Lasermodul	Utskriftsmodul	2W Infrarød lasermodul

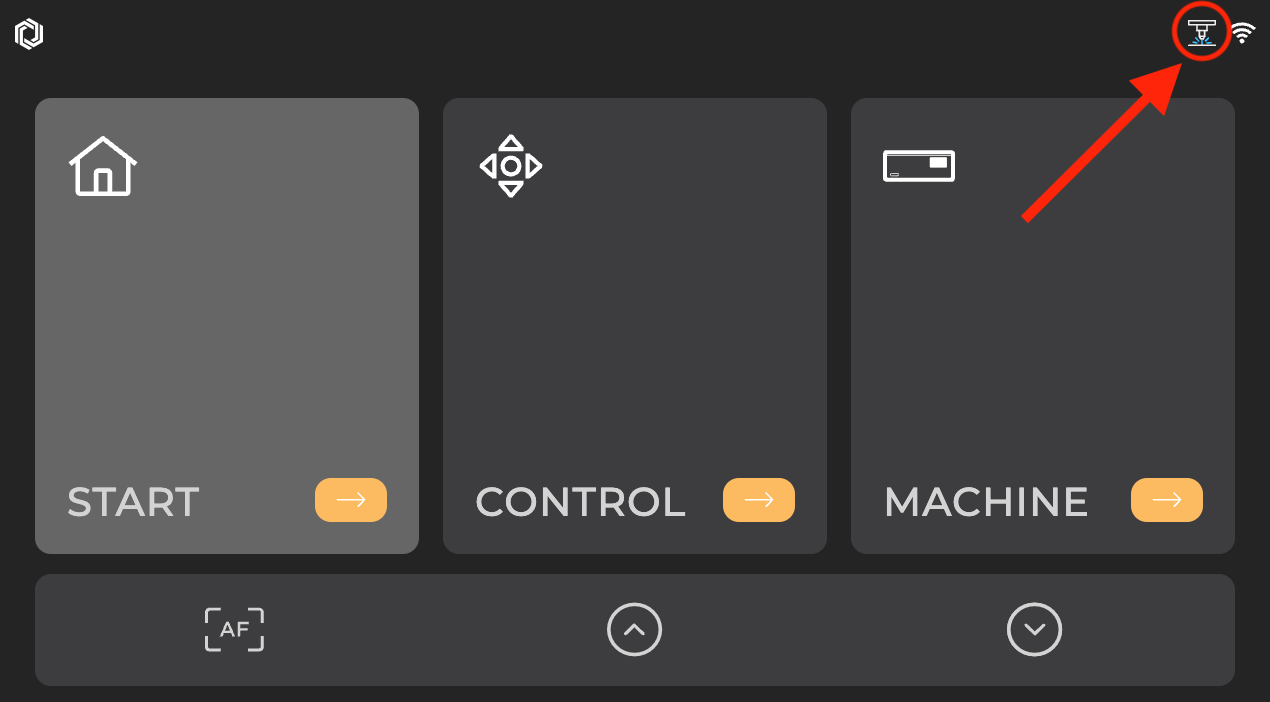

Skjermeksempel - Hovedside:

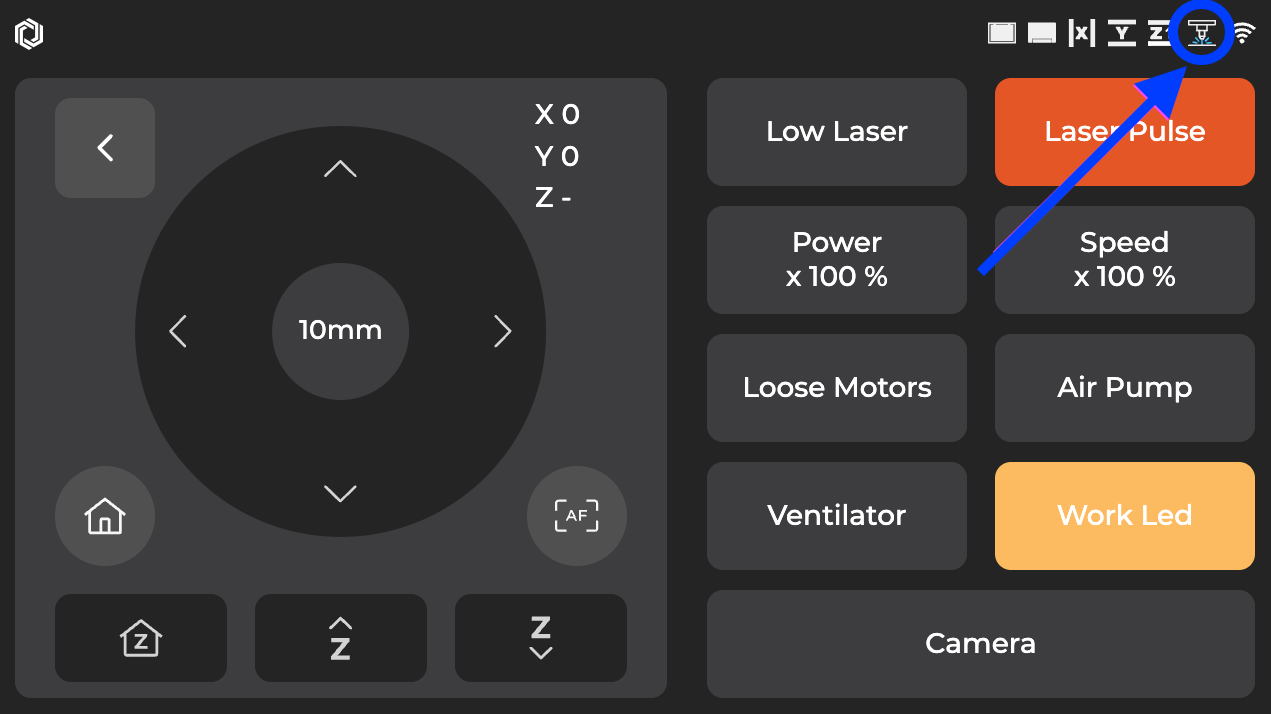

Skjermeksempel - Kontrollmodus:

Bestem resultatet og neste handling som skal utføres:

Nei, det er ikke noe modulikon >> Trinn 3.1 - Sjekk installasjonen av modulen

Ja, modulikonet mitt er der >> Trinn 4 - Utelukk muligheten for problemer med fastvaren

Trinn 3.1 - Sjekk installasjonen av modulen

Vennligst se følgende sider for å sjekke om modulen er riktig installert.

10W/20W Diode Lasermodul	2W infrarød lasermodul	Utskriftsmodul

Bestem resultatet og neste handling som skal utføres:

Installasjonen er riktig, ikonet vises, og maskinen fungerer >> Problem løst

Installasjonen er riktig, ikonet vises, men det dukker opp en feil under arbeid >> Trinn 4 - Utelukk muligheten for problemer med fastvaren

Installasjonen er riktig, men ikonet vises ikke >> Trinn 3.2 - Oppdater siden på berøringsskjermen

Trinn 3.2 - Oppdater siden på berøringsskjermen

Oppdatering av siden på berøringsskjermen kan løse problemer med at systemet krasjer eller ikke responderer.

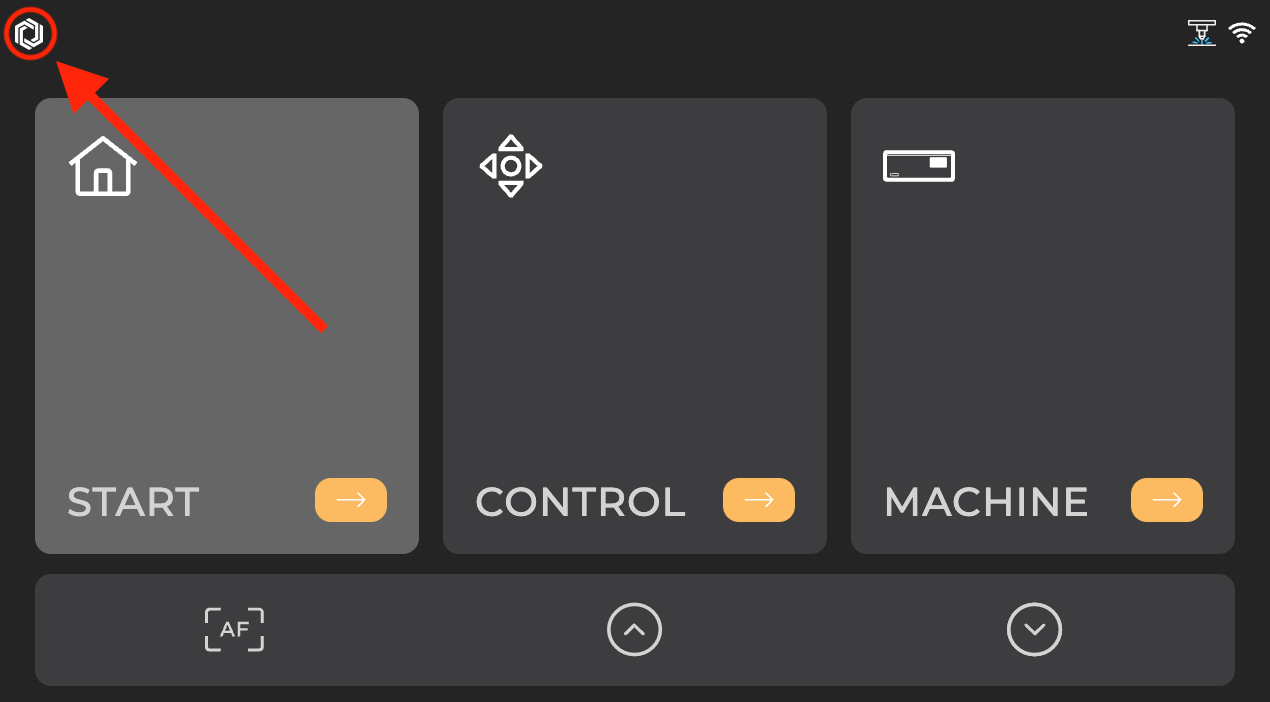

Trykk på FLUX-logoen øverst til venstre på skjermen. Skjermen vil starte lasting. På mindre enn ett minutt vil den gå tilbake til hovedsiden, og dette indikerer at oppdateringen er fullført.

10W_20W icon_1 (1).png

Bestem resultatet og neste handling som skal utføres:

Etter oppdatering vises ikonet, og graveringsoppgaven fungerer normalt >> Problem løst

Etter oppdatering vises ikonet, men det dukker opp en feil under oppgaver >> Trinn 4 - Utelukk muligheten for problemer med fastvaren

Etter oppdatering vises ikke ikonet >> Trinn 3.3 - Kryssjekk med en annen modul (Valgfritt)

Trinn 3.3 - Kryssjekk med en annen modul (Valgfritt)

For å utelukke muligheten for at modulen er defekt, vil det å prøve en annen modul være en god måte å se om problemet kommer fra selve modulen.
(Vennligst hopp over dette trinnet til Trinn 4 hvis du ikke har en andre modul)

Bestem resultatet og neste handling som skal utføres:

Ved å bruke en annen modul, vises ikonet >> Maskinvareproblem: Den opprinnelige modulen har et problem >> Vennligst se eksempelvideoen og ta opp din egen, deretter send den til oss (Trinn 5 - Kontakt kundeservice )

Ved å bruke en annen modul, vises IKKE ikonet >> Trinn 4 - Utelukk muligheten for problemer med fastvaren

Trinn 4 - Utelukk muligheten for firmware-problemer

En mislykket firmware-installasjon kan føre til at deteksjon blir ustabil.
Tilbakestilling til fabrikkinnstillinger kan effektivt eliminere muligheten for firmware-problemer.

Først, tilbakestill maskinen til fabrikken.
(Hovedside > Maskin > Innstillinger > Tilbakestill til fabrikk > Ja)
Etter tilbakestilling til fabrikken, vennligst se siden nedenfor for å oppdatere fastvaren.
Ador - Fastvareoppdatering
Etter trinnene ovenfor, vennligst kjør den samme oppgaven igjen for å se om det fungerer.

Bestem resultatet og neste handling som skal utføres:

Etter tilbakestilling og oppdatering av fastvaren, fungerer deteksjonen normalt >> Problem løst.

Etter tilbakestilling og oppdatering av fastvaren, har deteksjonen fortsatt problemer >> Maskinvareproblem: Hovedkort eller modul i seg selv >> Vennligst se eksempelvideoen og ta opp din egen, deretter send den til oss (Trinn 5 - Kontakt kundeservice )

Trinn 5 - Kontakt kundeservice

Vennligst følg instruksjonene i lenken nedenfor for å rapportere et problem på riktig måte til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]
Forsikre deg om at du har fullført sjekklisten og lagret den som en PDF-fil for å dele dine handlinger.

*Informasjonen som er samlet inn, som bilder eller videoer som viser maskinens problem i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX-support.
