5-5 Dårlig graveringsresultat eller skjæreresultat (Diode Laser)

FLUX Support Team
  • Oppdatert

Beskrivelse

Årsaken til et dårlig graverings- eller skjæreresultat kan variere, for eksempel en skitten linse, en dårlig modultilkobling, feil parameterinnstillinger, modulforringelse...etc.,

Vær oppmerksom på at problemet kan vedvare etter å ha fulgt trinnene nedenfor.
Du kan imidlertid fortsatt samle nyttig informasjon for FLUX-teamet for å avklare problemet mer effektivt.



Trinn 0 - Bruk sjekklisten for å følge opp trinnene og registrere resultatene

Denne listen merker av alle testene du har gjort i opplæringen.
Etter at testene er fullført, kan du lagre listen som et PDF-dokument og sende den til forhandleren eller FLUX-teamet.

Klikk på lenken for å få tilgang til sjekklisten:
Dårlig graverings- eller skjæreresultat (10W/20W diodelasermodul) - Sjekkliste (Ador)





Trinn 1 - Sjekk indikatorlampen på strømadapteren

Sjekk om det grønne lyset på adapteren er kontinuerlig PÅ eller blinker når maskinen er i standby og kjører en oppgave.
(Det skal alltid være kontinuerlig PÅ.)




Bestem resultatet ditt og neste handling som skal utføres:

  • Nei, indikatorlampen er ikke kontinuerlig på >> Maskinvare: Hovedkort eller selve adapteren >> Vennligst ta opp en video som viser indikatorlampen og send den til oss >> Trinn 7 - Kontakt kundeservice





Trinn 2 - Utelukk muligheten for problemer med fastvaren

En mislykket fastvareinstallasjon kan føre til at laserutgangen blir ustabil eller ingen laser i det hele tatt. Tilbakestilling til fabrikkinnstillinger kan effektivt eliminere muligheten for fastvareproblemer.

  • Først tilbakestill til fabrikkinnstillinger (Hovedside > Maskin > Innstillinger > Tilbakestill til fabrikk > Ja)
    ezgif.com-gif-maker (4).gif
  • Etter tilbakestilling til fabrikkinnstillinger, følg trinnene i lenken om Hvordan oppdatere maskinens fastvare og forsikre deg om at den er oppdatert til siste versjon.

  • Etter oppdateringen, vennligst kjør den samme oppgaven på nytt.


Bestem resultatet ditt og neste handling som skal utføres:

  • Etter tilbakestilling, gravering/kutting fungerer normalt >> Problem løst





Trinn 3 - Sjekk laserutgangen

Vennligst sjekk om laseren avfyres.
Hvis du ikke er sikker på om det er utgang, kan du ta en titt på materialet som ble brukt i Trinn 2 og bekreft om det er graverings-/kuttemerker, eller bytt materiale til papir for testing.

Bestem resultatet ditt og neste handling som skal utføres:





Trinn 3.1 - Rengjør den interne linsen og POGO-pinnen

Vennligst se lenken nedenfor for riktig måte å rengjøre modulen på.
Rengjøring av lasermodul (10W/20W diodelasermodul)



Bestem resultatet ditt og neste handling som skal utføres:
  • Linsen kan ikke rengjøres, er skadet eller har falt av >> Ta et bilde av den problematiske linsen og send det til oss >> Trinn 7 - Kontakt kundeservice





Trinn 3.2 - Installer modulen på nytt

Vennligst se følgende artikler for å installere modulen på nytt.

10W/20W diodelaser-modul 2W infrarød laser-modul Utskriftsmodul
Screenshot 2024-08-13 at 4.43.29 PM.png



Bestem resultatet ditt og neste handling som skal utføres:

  • Etter reinstallasjon, laseren avfyrer og resultatet er akseptabelt >> Problem løst





Trinn 3.3 - Laser pulstesting

Gå direkte inn i kontrollmodus for laserpulstesting. Sett inn et blankt ark, sørg for presis fokusering, lukk dørdekselet sikkert (Før laserpulstesting, vennligst bekreft at dørdekselsymbolet viser "lukket" 截圖 2023-09-26 下午8.34.25.png), og aktiver laserpulsen fem ganger for å vurdere tilstedeværelsen av eventuelle markeringer." (For brukere som sitter fast i oppstartstesten, vennligst hopp over oppstartstesten - Guide)



Bestem resultatet ditt og neste handling som skal utføres:
  • Nei, maskinen er ikke i stand til å lage en puls >>Maskinvare: Hovedkort eller selve modulen >>
    Vennligst se videoen i Trinn 3.3 ovenfor, bruk samme fotograferingsvinkel og posisjon, ta opp en video av maskinen din, og rapporter den til oss >> Trinn 7 - Kontakt kundeservice





Trinn 4 - Sjekk den riktige måten å fokusere og avstanden



Trinn 4.1 - Sjekk innstillingene i programvaren og på panelet

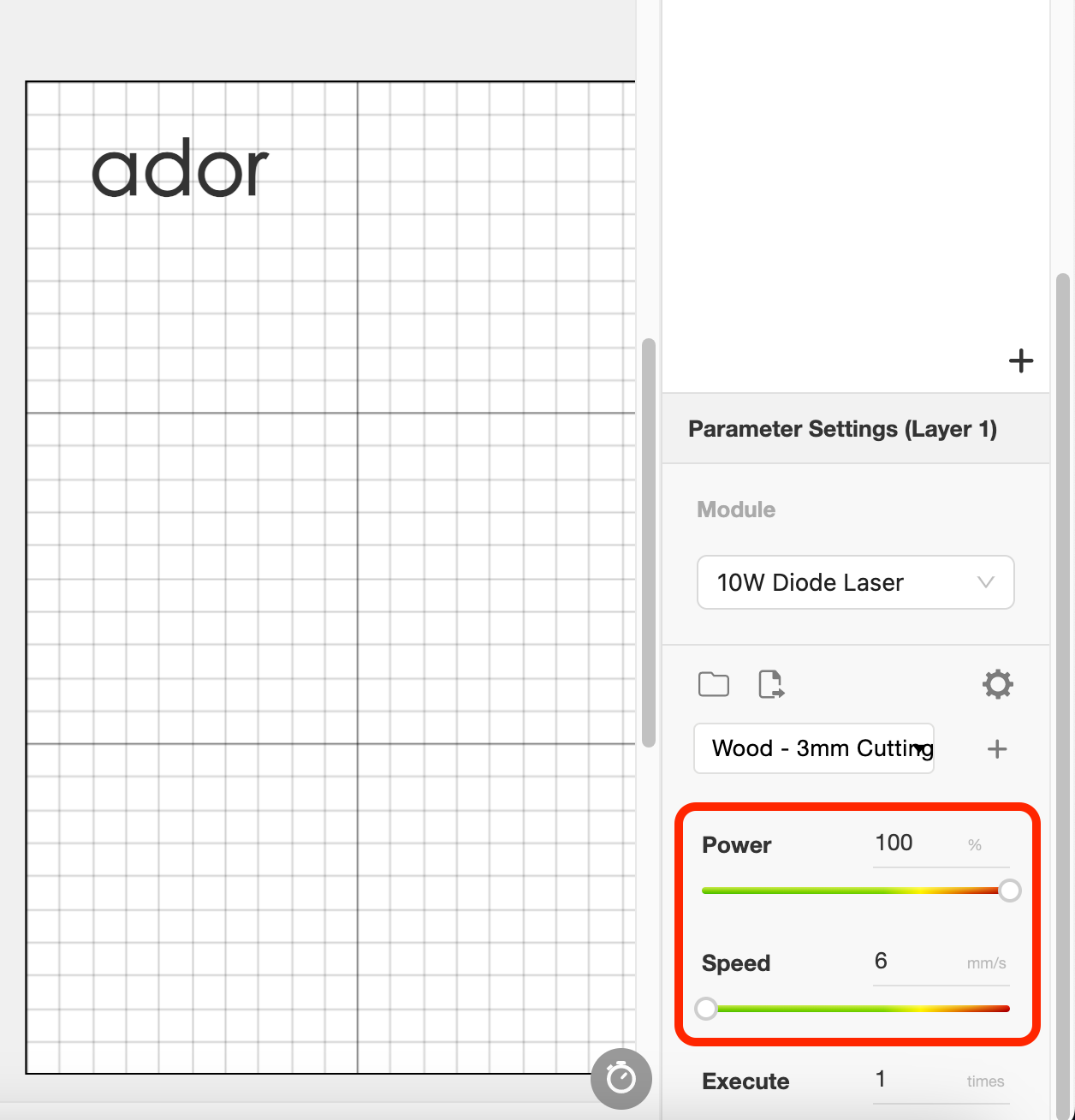

  • Sørg for at parameterne er riktig angitt i Beam Studio. (Eksempel: 10w parameter)
    截圖 2023-10-25 下午8.34.21.png

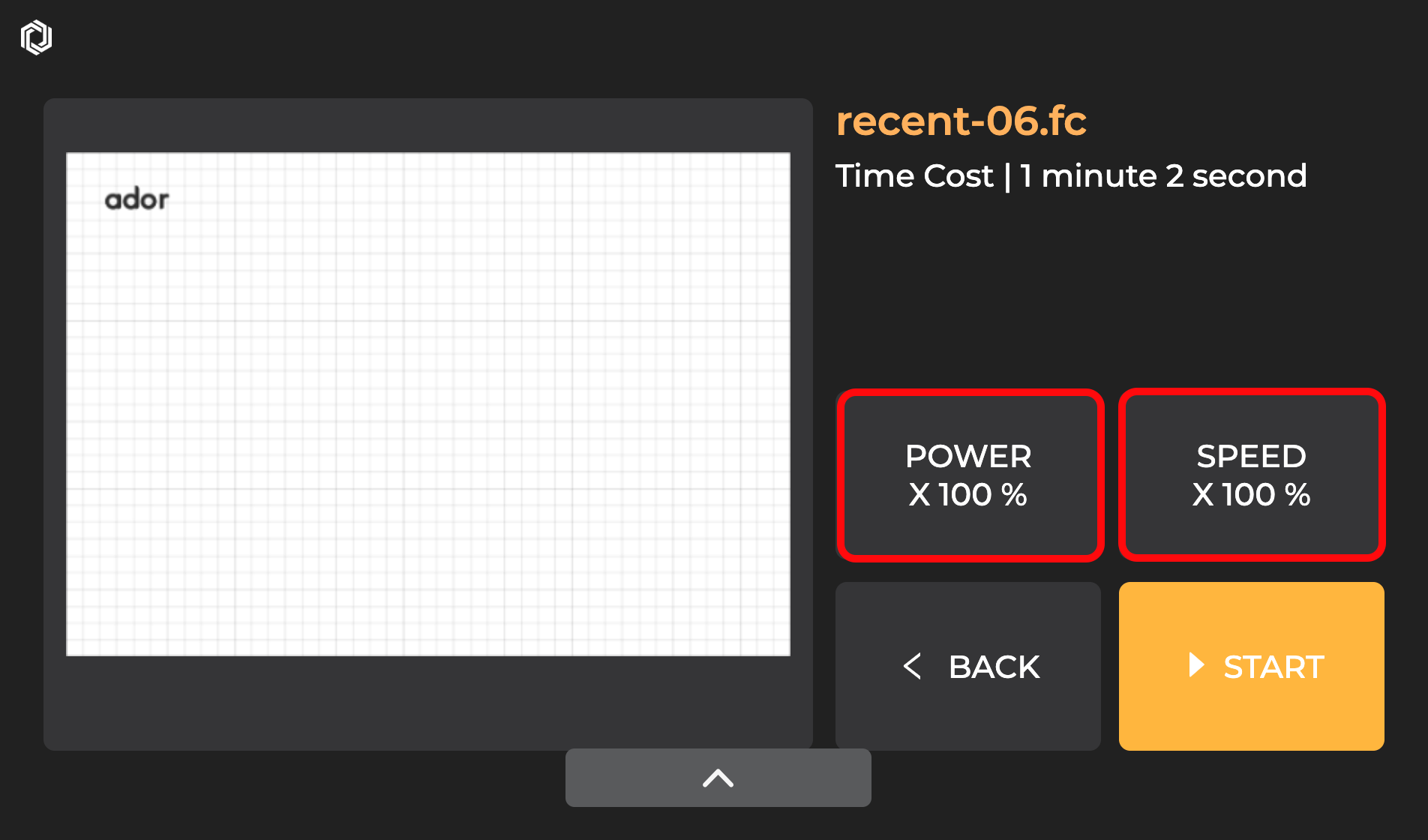

  • Sørg for at innstillingene er riktig angitt på panelet.
    截圖 2023-10-25 下午8.10.02.png
  • Etter å ha bekreftet innstillingene, kjør den samme oppgaven på nytt.

Bestem resultatet ditt og neste handling som skal utføres:

  • Gravering/kutting har gått tilbake til normalt >> Problem løst



Trinn 5 - Senk hastigheten på avtrekksviften

Hvis strømforsyningen til maskinen ikke er stabil og viftehastigheten er satt til høyeste hastighet, kan laserutgangen bli svak, eller ingen laser vil bli sendt ut.
Vennligst test ved å justere viftehastigheten til den laveste innstillingen og bruk deretter samme fil for å jobbe igjen.


Maskin >> Innstillinger >> Maskinvareinnstillinger >> Ventilatorhastighet >> 10%


Bestem resultatet ditt og neste handling som skal utføres:

  • Etter å ha senket hastigheten, har gravering/kutting gått tilbake til normalt>> Maskinvare: Hovedkort eller strømadapteren >> Vennligst se videoen i Trinn 5 ovenfor, bruk samme fotograferingsvinkel og posisjon, ta opp en video av maskinen din, og rapporter den til oss >> Trinn 7 - Kontakt kundeservice
  • Etter å ha senket hastigheten, fungerer gravering/kutting fortsatt ikke normalt >> Trinn 6 - Kuttetest.



Trinn 6 - Kuttetest

For å sjekke om lasermodulen er i god stand, vennligst forbered et stykke 3mm tre/MDF og legg det i øvre venstre hjørne.
Bruk standardinnstillingen i Beam Studio og kjør oppgaven for å se om den kan kuttes uten problemer.


Bestem resultatet ditt og neste handling som skal utføres:

  • Ja, den kan kuttes >> Maskinen har ingen problemer >> Kan være materialrelatert >>
    Vennligst tilpass dine egne innstillinger (Øk hastigheten, senk farten, øk utførelsestiden)
  • Nei, det kan IKKE kuttes, eller maskinen avfyrer IKKE i det hele tatt >> Maskinvare: Modulforringelse eller feil >> Vennligst se videoen i Trinn 6 ovenfor, bruk samme fotograferingsvinkel og posisjon, ta opp en video av maskinen din, og rapporter den til oss >> Trinn 7 - Kontakt kundeservice



Trinn 7 - Kontakt kundeservice

  • Vennligst følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-support på riktig måte. [Kontakt kundeservice]
  • Forsikre deg om at du har fullført sjekklisten og lagret den som en PDF-fil for å dele dine handlinger.

*Informasjonen som er samlet inn, for eksempel bilder eller videoer som viser maskinens problem i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX-support.



#END
