5-18 Justering av Y-aksens beltestrammhet

Verktøy

1. Torx T8 skrutrekker
2. 3mm unbrakonøkkel
3. 7mm fastnøkkel
4. Stjerneskrutrekker
5. Merkepenn

Trinn 1 -
Slå av maskinen, fjern strømledningen og snu maskinen

Trinn 2 - Merk gummifoten og skruen nær USB-porten

Hensikten med merkingen er at denne fotens skrue vil være kortere enn andre, og den må være i samme posisjon.

Trinn 3 - Skru ut disse bunn skruer

T8-skrue x 6stk ＆ 3mm HEX-skrue x 4stk

Trinn 4 - Snu maskinen og skru ut sideskruene

T8-skrue x 2stk

Trinn 5 - Merk skruehullene på begge sider med pennen

Hensikten er å minne deg selv på at de merkede sidene vil vende mot arbeidsområdet ved montering.

Trinn 6 - Flytt modulsetet mot viften til enden

Trinn 7 -
Løft den øvre rammen med begge hender og plasser den på pinnene.

(Vær forsiktig så du ikke får ledningene i klem av rammene.)

Eksempel på ramme som sitter på stolpene:

Eksempel på løfting video (Videoen ble tatt inne i maskinen)：

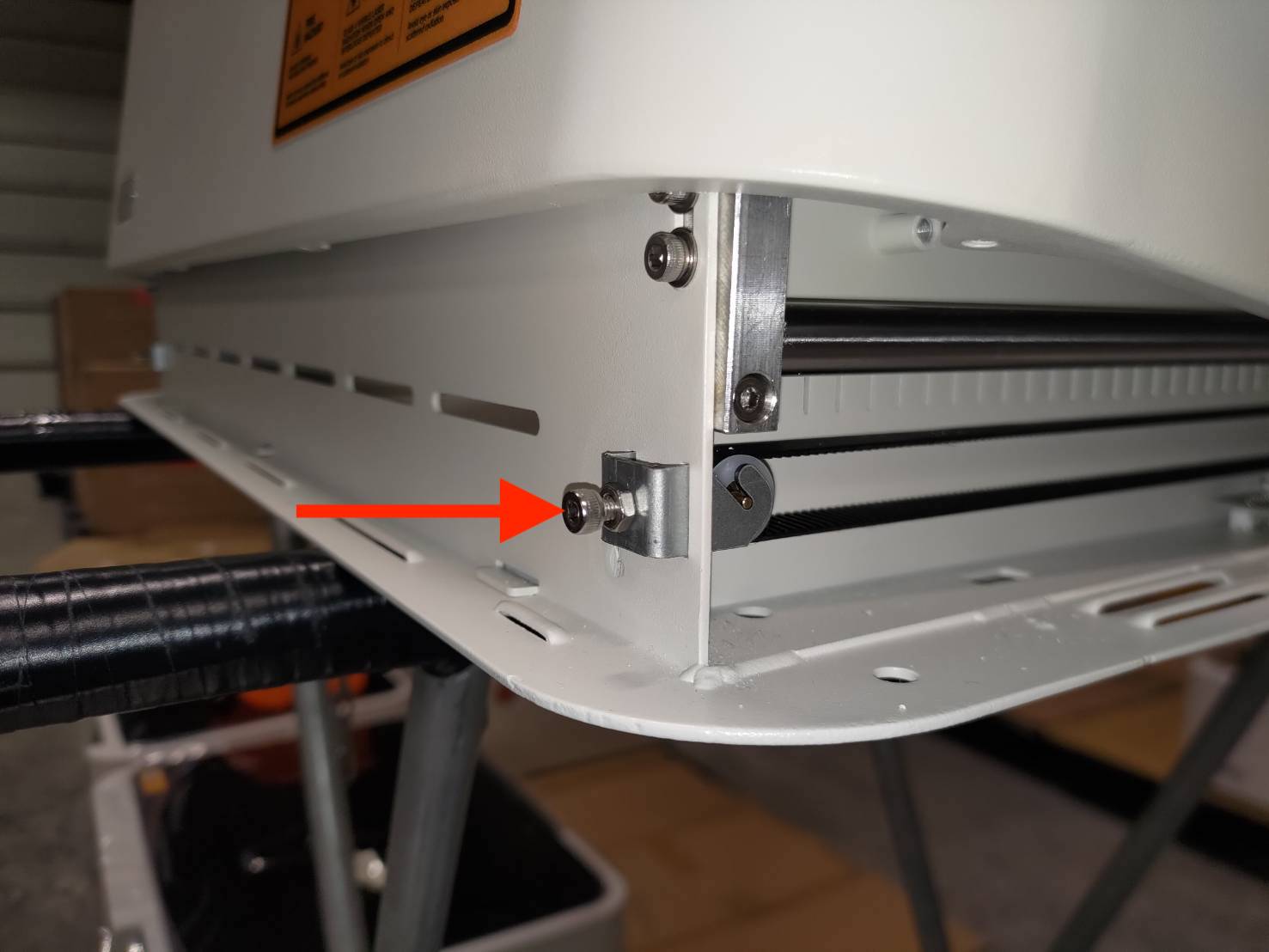

Trinn 8 - Finn beltefestene og løsne mutrene med en 7 mm skiftenøkkel

Seteplassering：

Høyre side：

Venstre side：

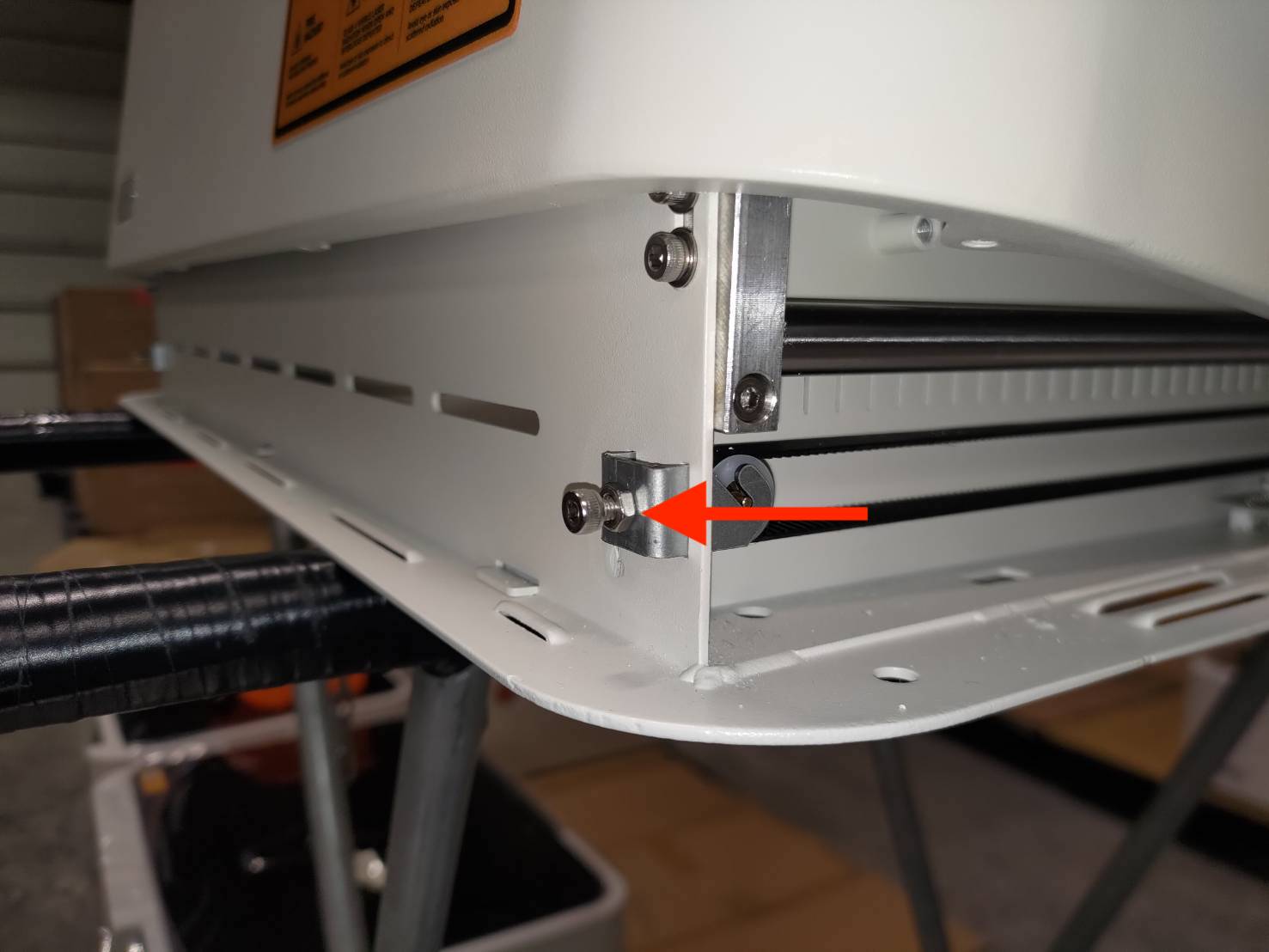

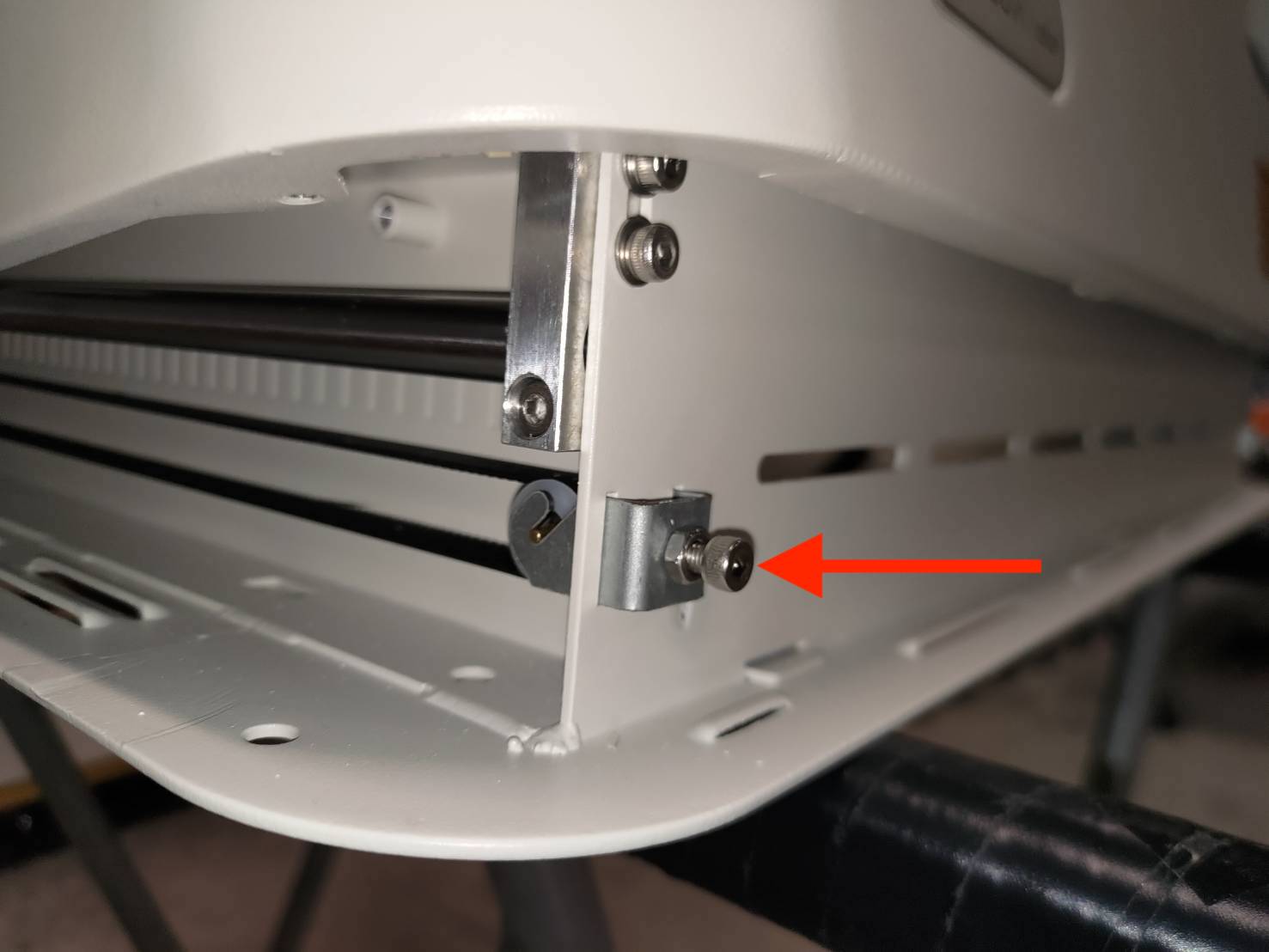

Trinn 9 - Juster stramheten til beltene med en 3mm unbrakonøkkel

Høyre side：

Venstre side：

Trinn 10 - Etter justeringen, stram mutrene med 7mm skiftenøkkel

Høyre side：

Venstre side：

Trinn 11 - Gjenopprett posisjonen til den øvre rammen

Vær oppmerksom på at de markerte skruehullene må vende mot arbeidsområdet.


Gjenopprette rammen：

Trinn 12 - Skru inn sideskruene

Trinn 13 - Slå av og snu maskinen. Skru inn alle skruene på bunnen

Vær oppmerksom på at den markerte foten og skruen må være i en posisjon nær USB-portene.

Forslag:
Det er bedre å ikke stramme skruene helt først, da noen skruer kan være feiljustert og ikke kan skrus inn. Derfor anbefales det å stramme alle skruene etter at alle skruene er installert.

Trinn 14 - Snu maskinen. Flytt modulsetet frem og tilbake

• Hvis det kan flyttes uten problemer, er utskiftingen fullført.


• Hvis det sitter fast, eller det ikke kan skyves helt mot viften, prøv å løsne gummiføttene nær USB-portene og prøv å flytte modulsetet igjen.



#END
