LightBurn-brokabler - HEXA rotasjonsmodul 1.0

Før du begynner

Installer rotasjonsmodul 1.0

For å installere rotasjonsmodul 1.0, følg denne artikkelen.

Merk: Slå av maskinen før du installerer rotasjonsmodulen.

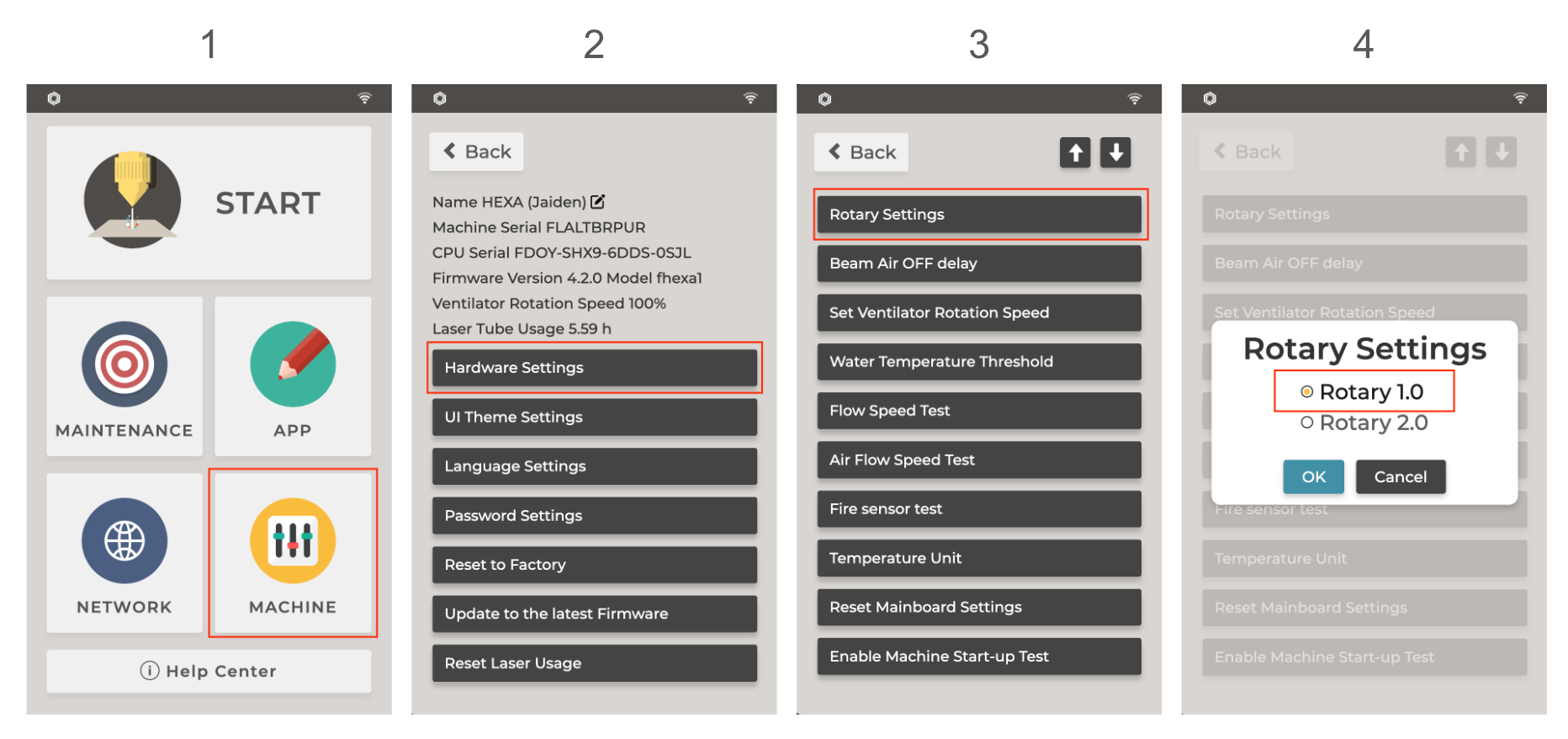

Før du starter, sørg for at rotasjonsinnstillingene i HEXA er korrekte.

LightBurn-innstillinger

1. Importer konfigurasjonsfilen og koble datamaskinen til maskinen med LightBurn-brokabelen. Se LightBurn-brokabel - HEXA for mer informasjon.

2. Åpne LightBurn og klikk på 'Enheter' i Laser -fanen. ➡️ Aktiver "Vis rotasjonsaktivering i hovedvinduet" i innstillingsvinduet, og klikk "OK".

3. Slå på "Aktiver rotasjon" på høyre sidepanel.

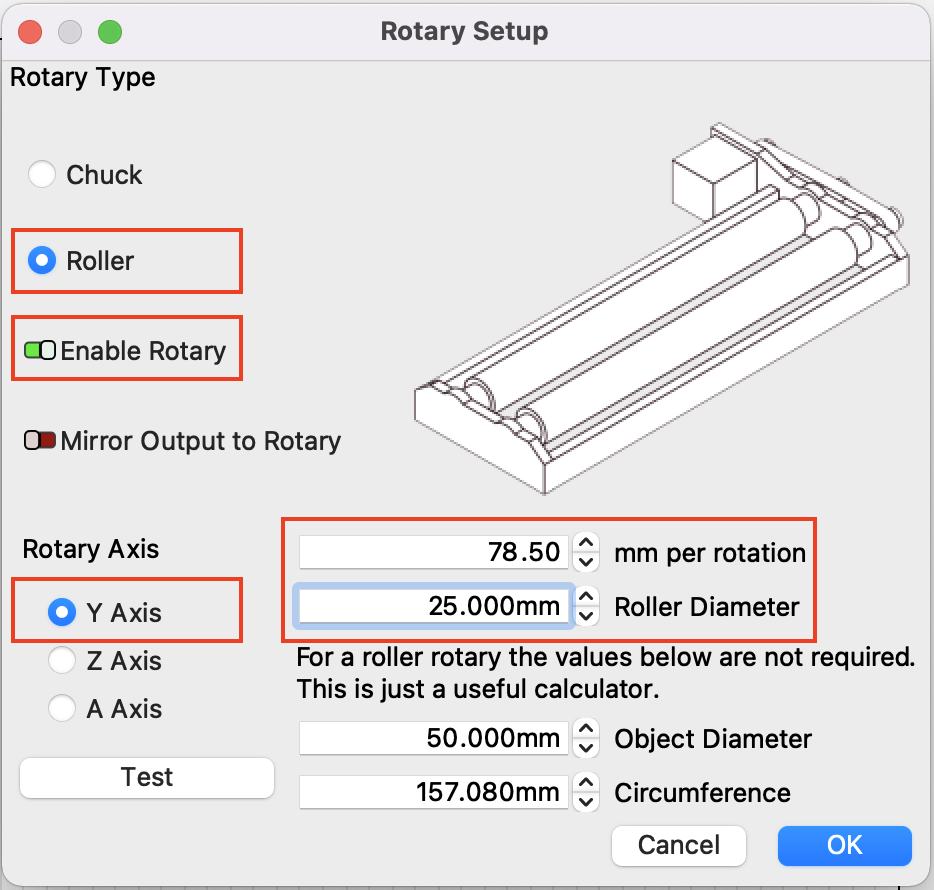

4. Velg "Laser verktøy" ➡️ "Rotasjonsoppsett". Angi deretter parameterne for rotasjonsmodulen som følger, og klikk "OK".

Start operasjon

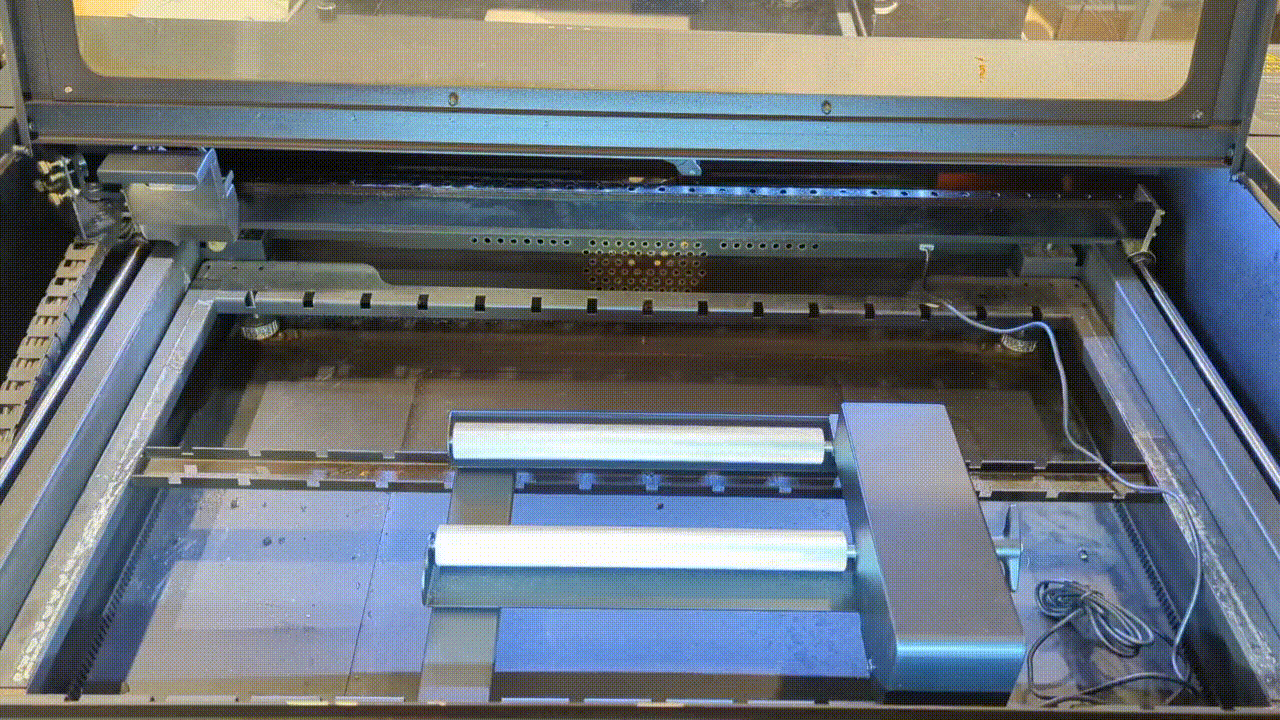

1. Plasser materialet inne i maskinen

2. Fokusering

- Klikk på "Stopp" knappen i "Laser" panelet for å frigjøre motoren.

- Flytt laserhodet over materialet.

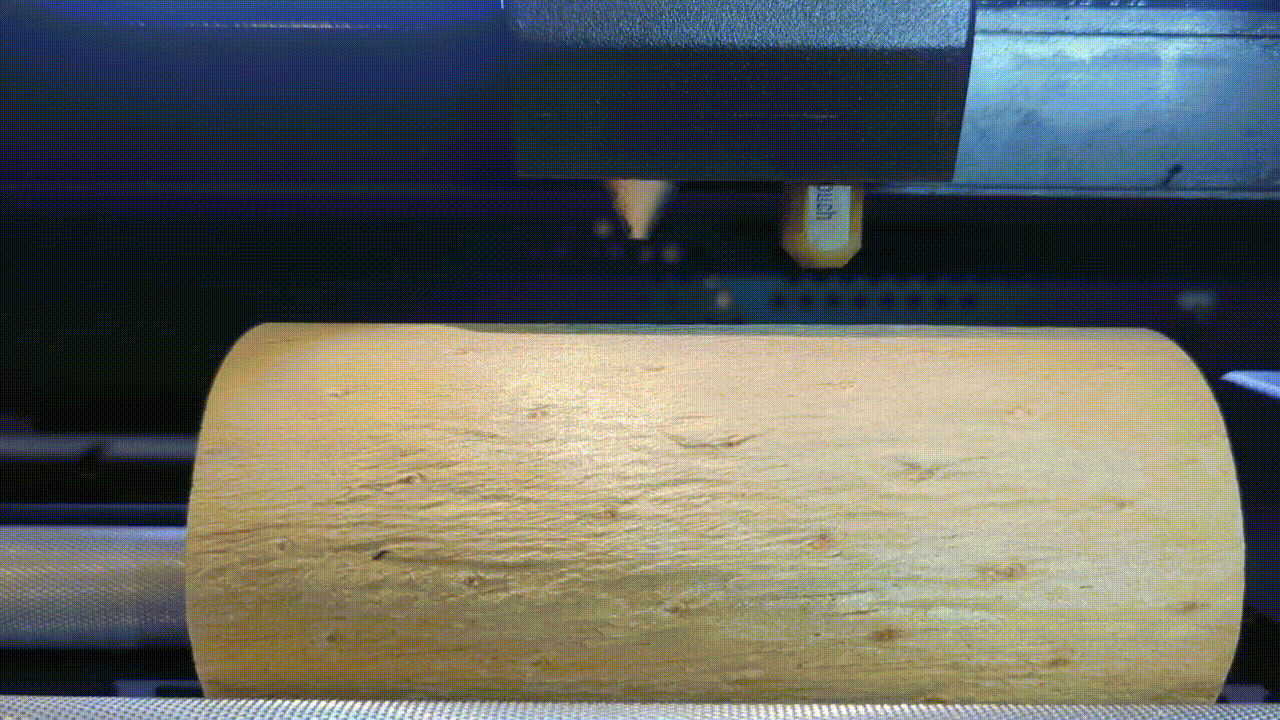

- Trykk på "AF"-knappen to ganger for å starte autofokus.

(Sørg for at avstanden er korrekt innstilt før hver graverings-/skjæreoperasjon.)

3. Importer en fil til LightBurn

Klikk på ikonet ovenfor for å importere filen, eller dra og slipp filen direkte inn i arbeidsområdet.

4. Still inn graveringsparameterne

Klikk på objektet i laget og still inn parameterne i nedre høyre hjørne av Kutt / Lag -fanen.

5. Aktiver "Overskanning"-effekten

- Hvis laget er satt til "Fill, Fill + Line, Image, Offset Fill" modus, anbefaler vi at du aktiverer "Overskanning" funksjonen.

- Dobbeltklikk på et lag for å åpne "Cut Settings Editor". Slå på Overskanning-effekten og angi prosentandelen.

Merk: Parameterinnstillingene varierer for hver hastighet og materiale, se "Anbefalte innstillinger for materialeparametere" nederst i denne artikkelen.

6. Angi startposisjonen

Velg "Current Position" i nedtrekksmenyen for "Start From" i Laser -fanen.

Merk: Ettersom LightBurn ikke støtter kameraforhåndsvisning for justering, anbefales det å sette "Start From"-innstillingen til "Current Position".

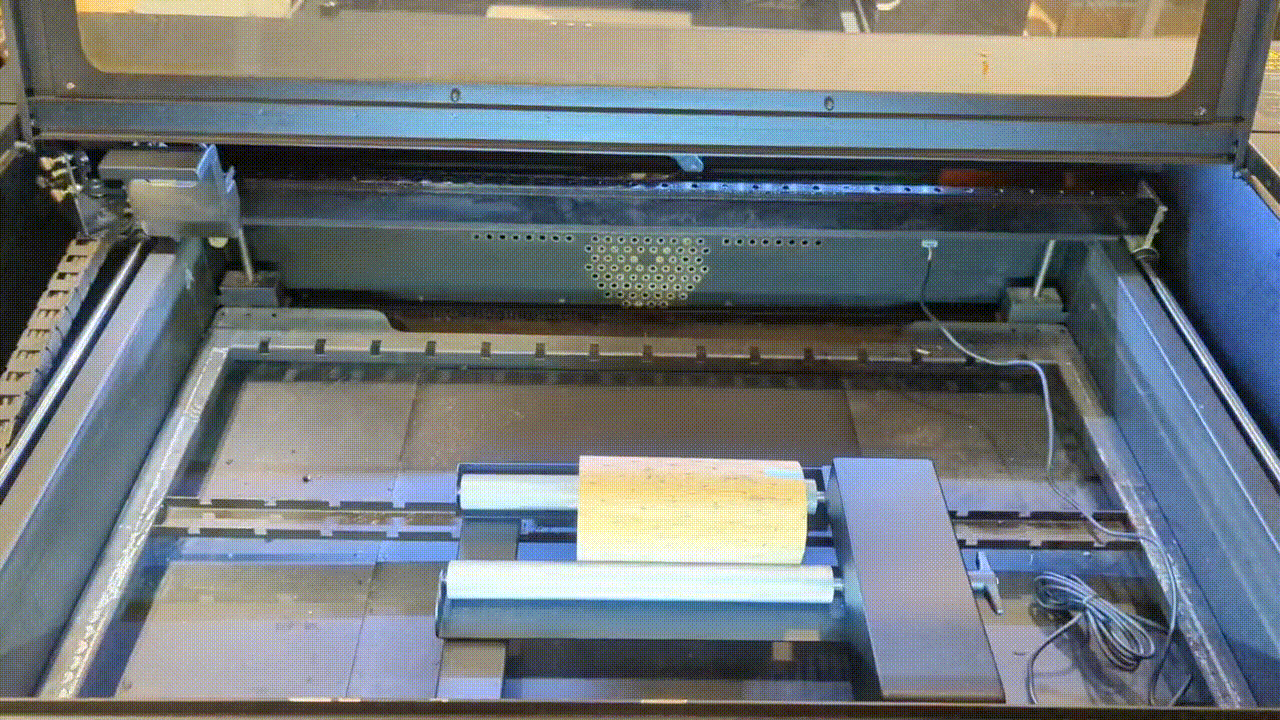

7. Flytt laserhodet til posisjonen du ønsker å gravere.

- Klikk på "Stopp" knappen i "Laser" panelet for å frigjøre motoren, flytt deretter laserhodet til posisjonen du ønsker å gravere.

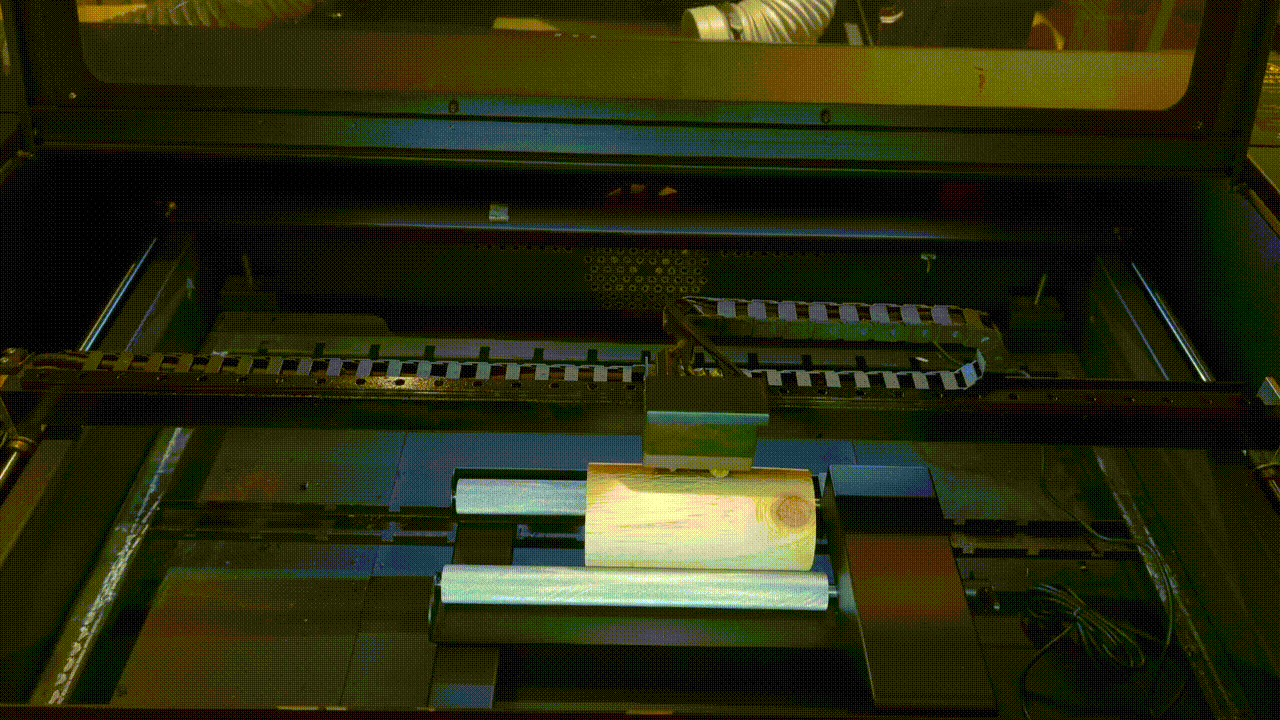

8. Lukk døren

9. Send inn filen

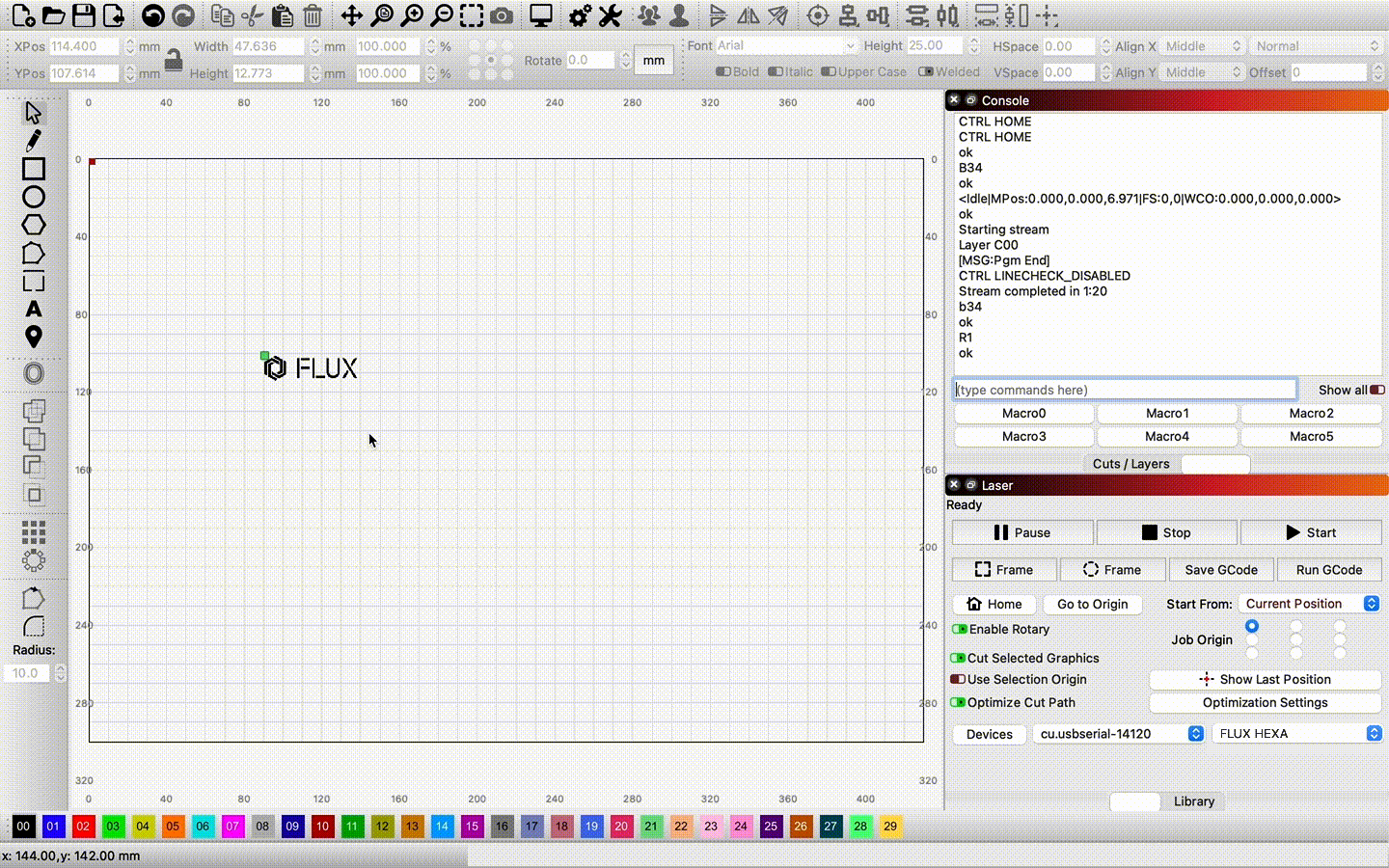

- Skriv inn "R1" i "Konsoll" vinduet for å aktivere rotasjonsmodus.

- Klikk på "Start" for å sende inn filen.

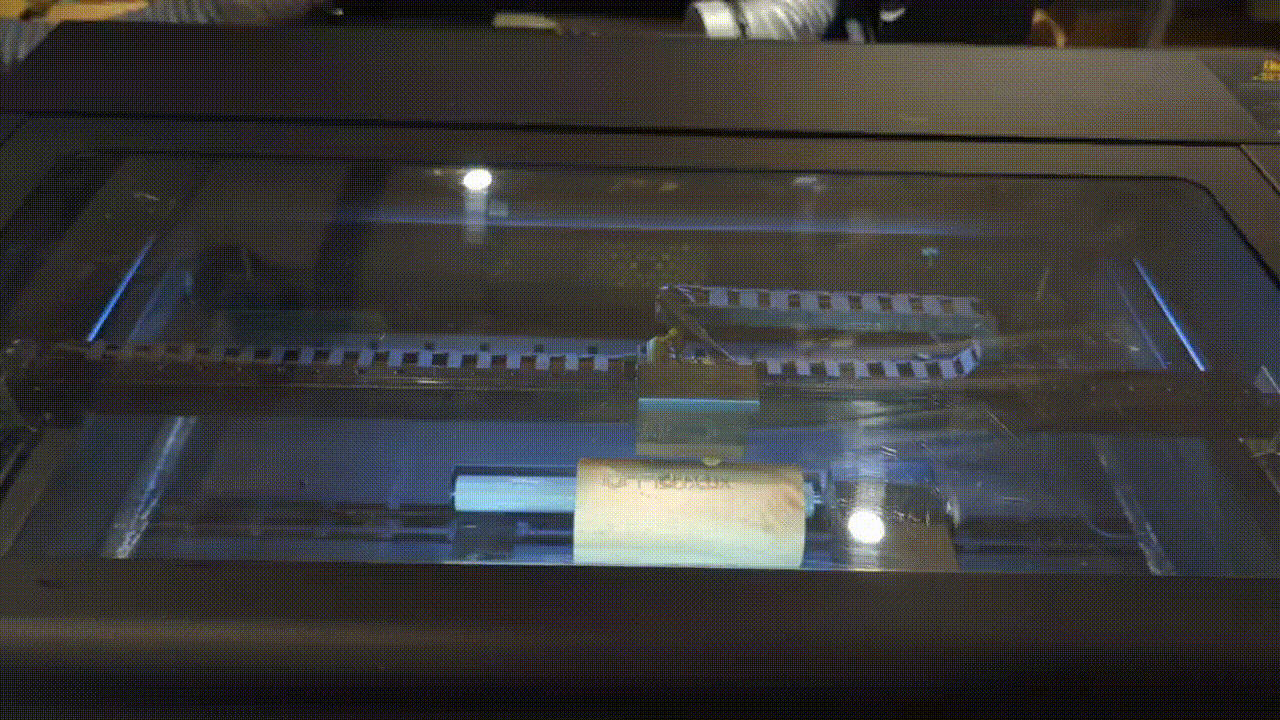

10. Gravering fullført

Merk: For å gravere på ikke-roterende akser etter bruk av rotasjonsakse, skriv inn "R0" i høyre sidepanel "Konsoll" for å deaktivere rotasjonsmodus før gravering. Denne operasjonen er kun nødvendig når jobben blir avbrutt eller er ufullstendig. Det er ikke nødvendig når jobben fullføres under normale forhold.

___________________________________________________________________________________

Anbefalte innstillinger for materialparametere

HEXA
