LightBurn-brokabler - HEXA rotasjonsmodul 2.0

Før du begynner

Installer rotasjonsmodulen 2.0

For å installere rotasjonsmodulen 2.0, følg denne artikkelen.

Merk: Slå av maskinen før du installerer rotasjonsmodulen.

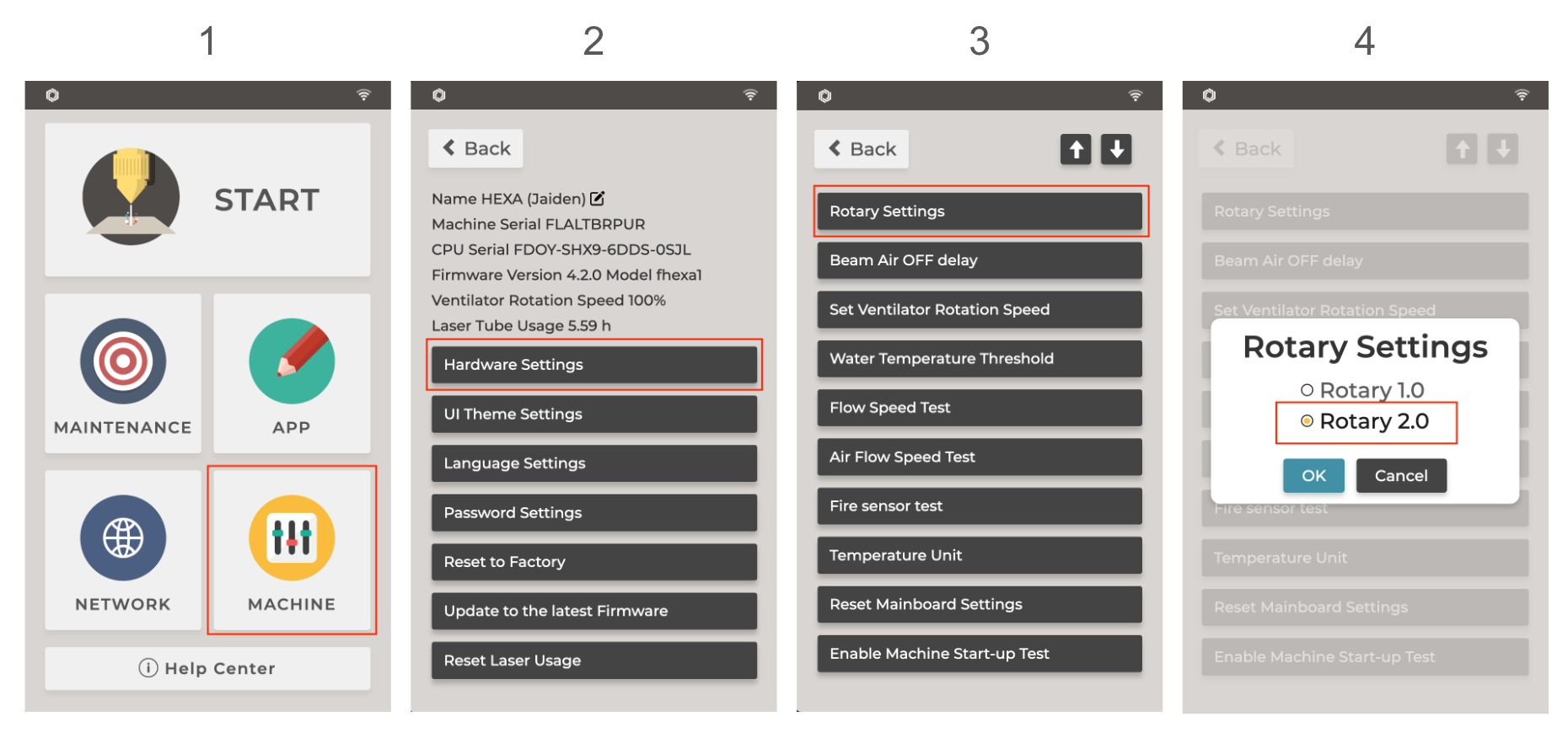

Før du starter, sørg for at rotasjonsinnstillingen i HEXA er korrekt.

LightBurn-innstillinger

1. Importer konfigurasjonsfilen og koble datamaskinen til maskinen med LightBurn Bridge-kabelen. Se LightBurn Bridge Cable - HEXA for mer informasjon.

2. Åpne LightBurn og klikk på "Devices" i Laser -fanen. ➡️ Aktiver "Vis rotasjonsaktivering i hovedvinduet" i innstillingsvinduet som vises, og klikk "OK".

3. Slå på "Aktiver rotasjon" på høyre sidepanel.

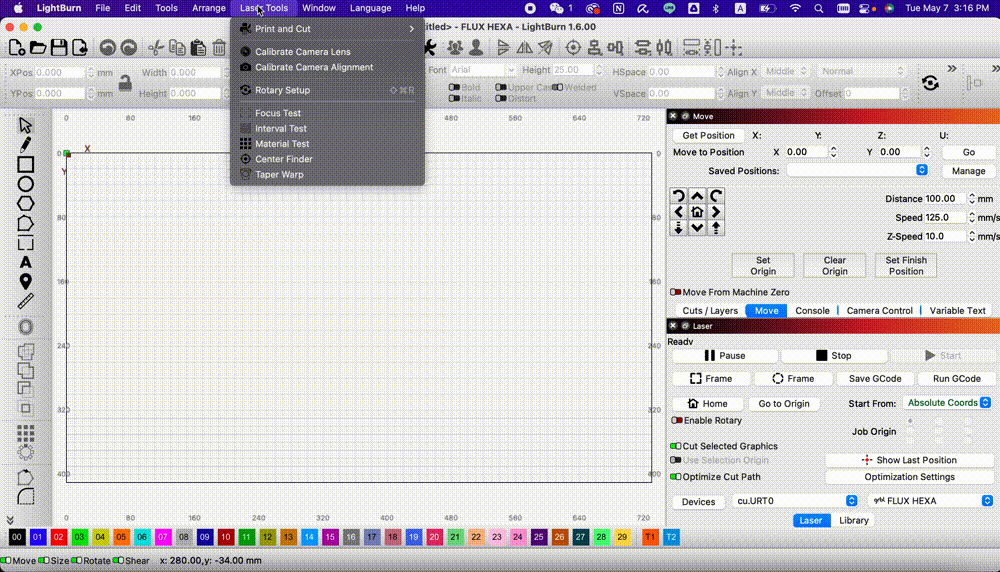

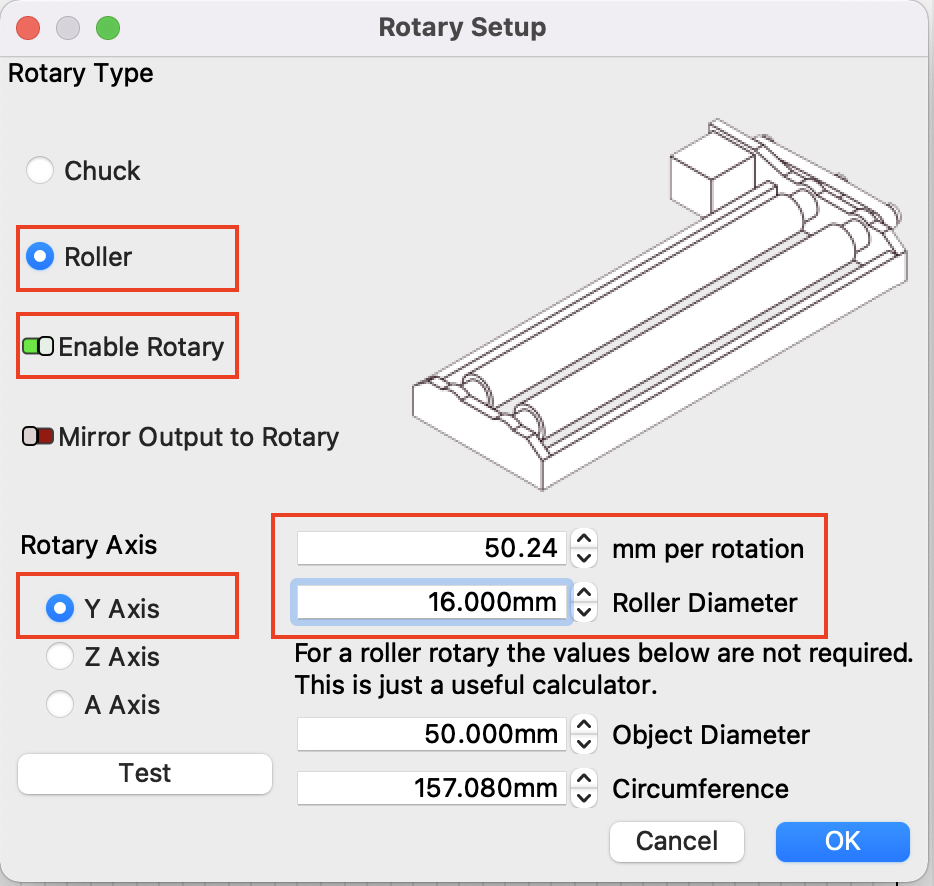

4. Velg "Laser verktøy" ➡️ "Rotasjonsoppsett". Sett deretter parameterne for rotasjonsmodulen som følger og klikk "OK".

Start operasjon

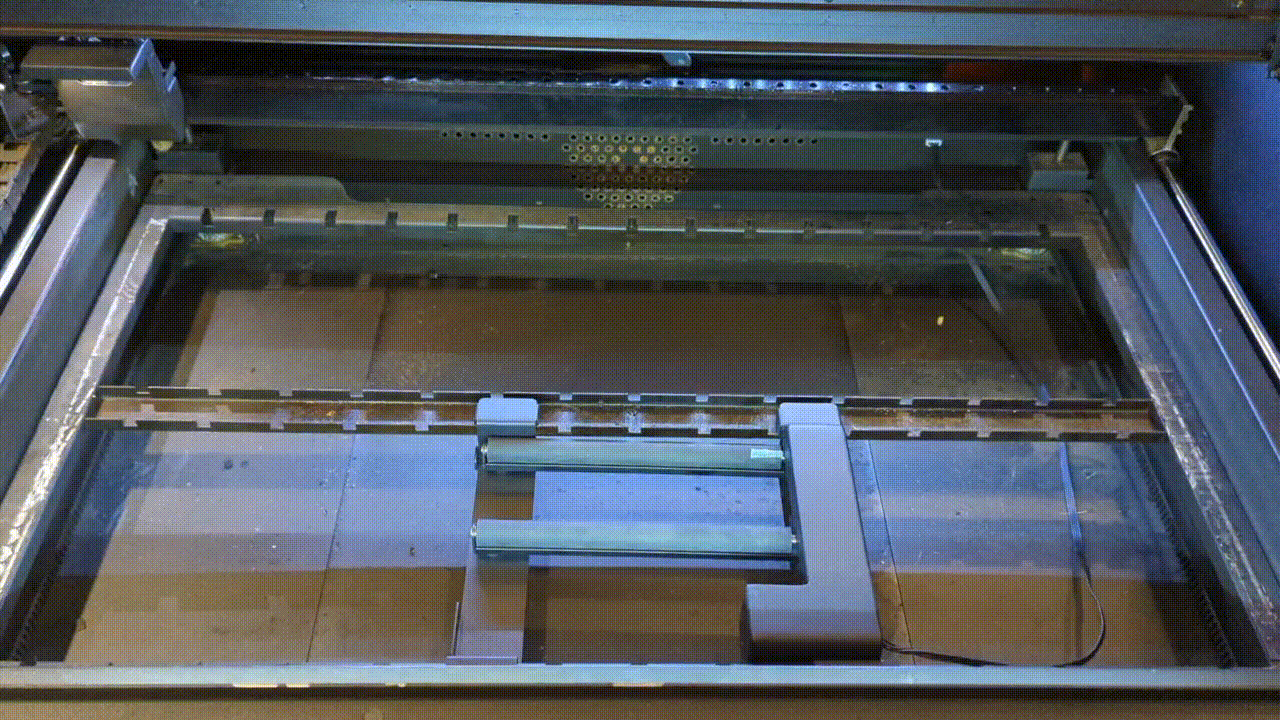

1. Plasser materialet inne i maskinen

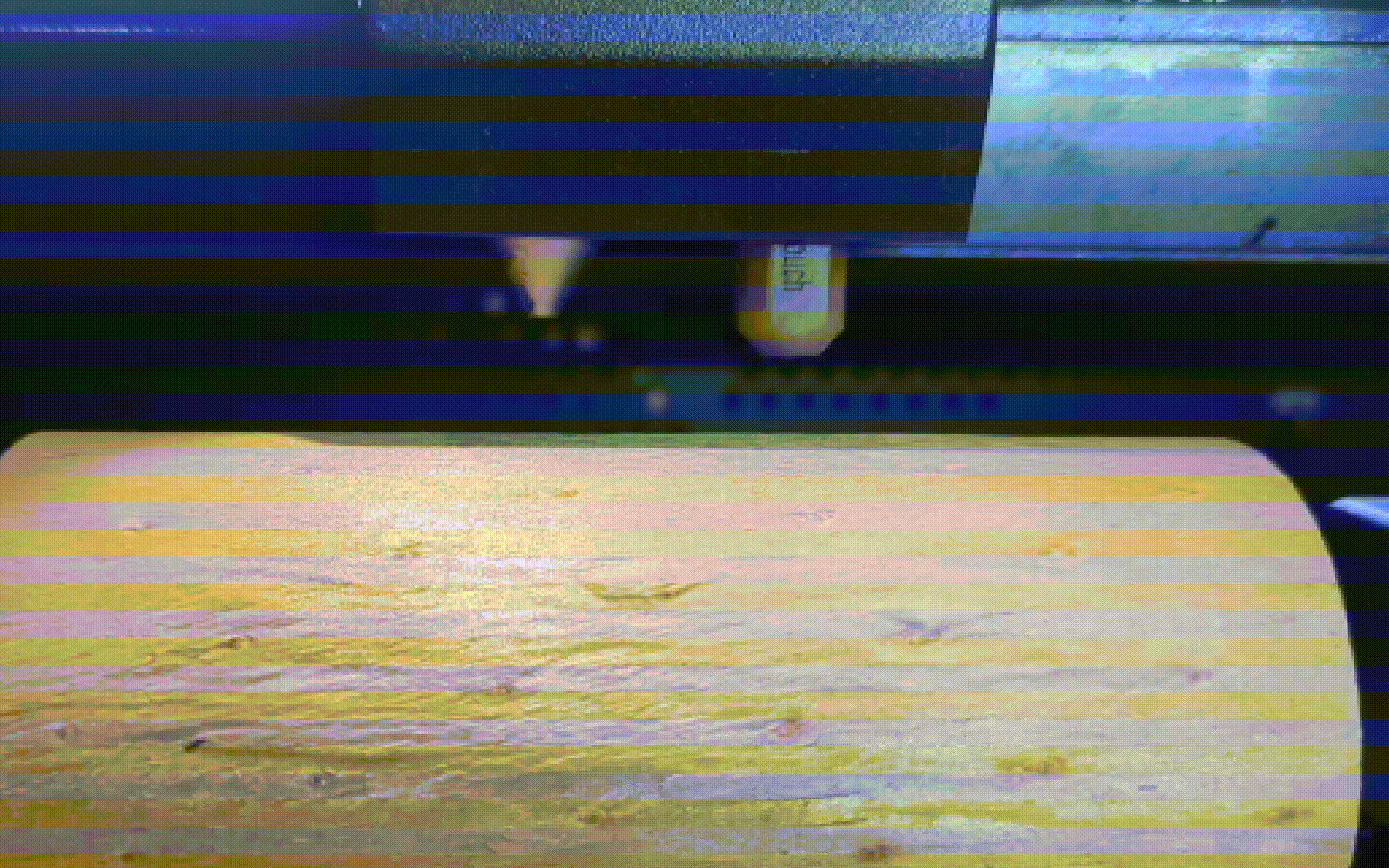

2. Fokusering

- Klikk på "Stopp" knappen i "Laser" panelet for å frigjøre motoren.

- Flytt laserhodet over materialet.

- Trykk på "AF"-knappen to ganger for å starte autofokus.

(Sørg for at avstanden er korrekt innstilt før hver graverings-/kutteoperasjon.)

3. Importer en fil til LightBurn

Klikk på ikonet ovenfor for å importere filen, eller dra og slipp filen direkte inn i arbeidsområdet.

4. Still inn graveringsparameterne

Klikk på objektet i laget og still inn parameterne i nedre høyre hjørne av Cuts / Layers -fanen.

5. Aktiver "Overskanning"-effekten

- Hvis laget er satt til "Fyll, Fyll + Linje, Bilde, Forskyvningsfyll" modus, anbefaler vi at du aktiverer "Overskanning" -funksjonen.

- Dobbeltklikk på et lag for å åpne "Innstillingsredigering for kutting". Slå på overscanning-effekten og angi prosentandelen.

Merk: Parameterinnstillingene varierer for hver hastighet og materiale, se "Anbefalte innstillinger for materialeparametere" nederst i denne artikkelen.

6. Angi startposisjon

Velg "Gjeldende posisjon" i rullegardinlisten for "Start fra" i Laser -fanen.

Merk: Ettersom LightBurn ikke støtter kameraforhåndsvisning for justering, anbefales det å sette "Start fra"-innstillingen til "Gjeldende posisjon".

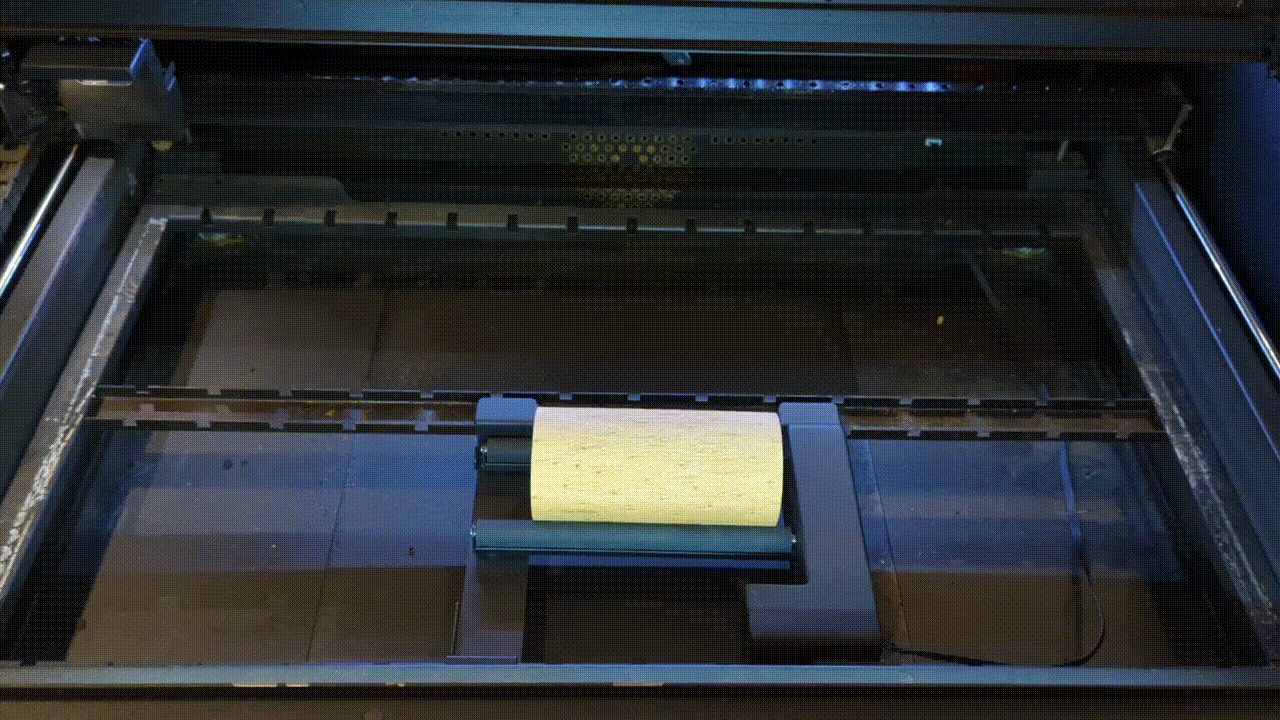

7. Flytt laserhodet til posisjonen du ønsker å gravere.
- Klikk på "Stopp" knappen i "Laser" panel for å frigjøre motoren, flytt deretter laserhodet til posisjonen du ønsker å gravere.

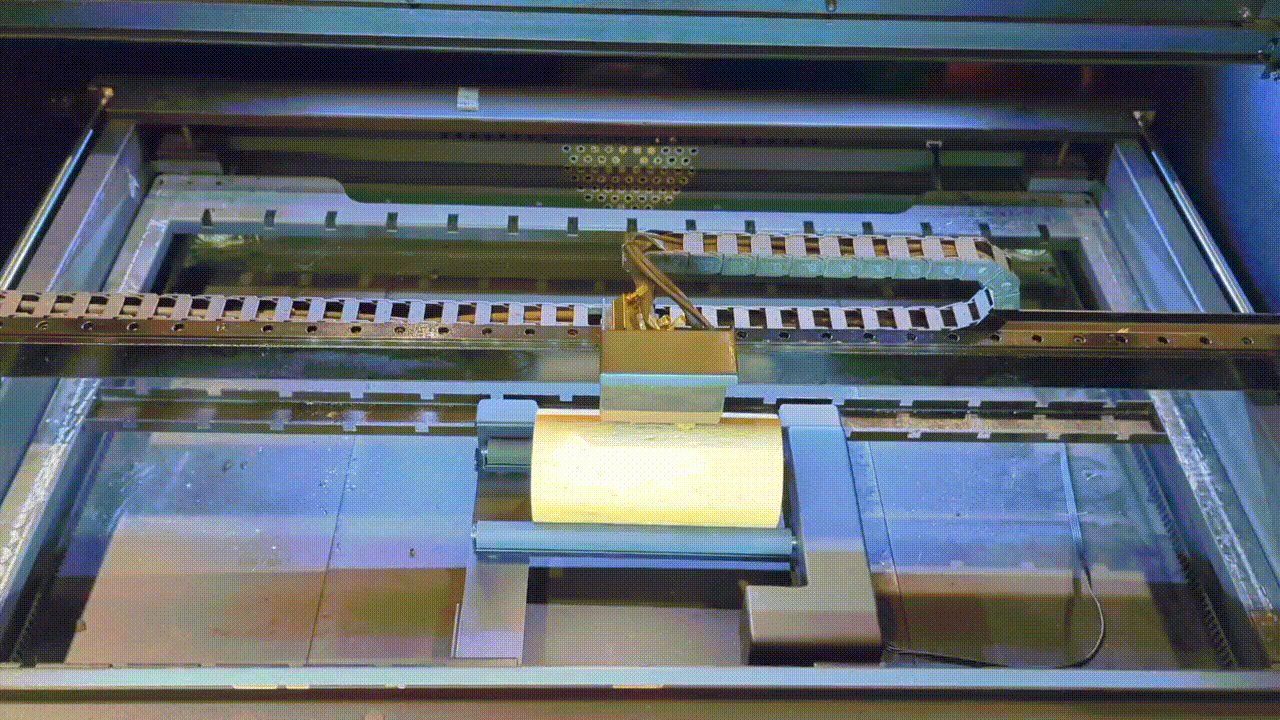

8. Lukk døren

9. Send inn filen
- Skriv inn "R1" i "Konsoll" vinduet for å aktivere rotasjonsmodus.

- Klikk på "Start" for å sende inn filen.

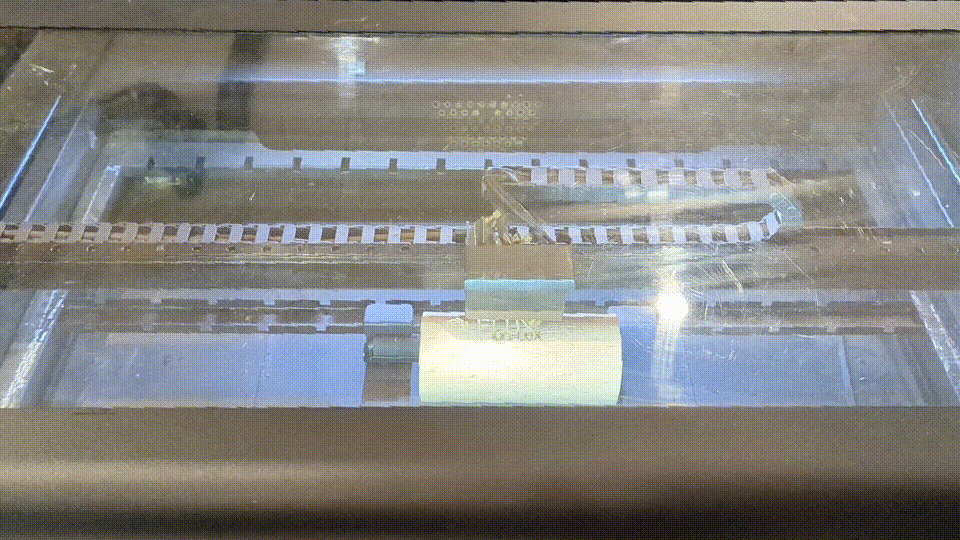

10. Gravering fullført

Merk: For å gravere på ikke-rotasjonsaksen etter bruk av rotasjonsaksen, skriv inn "R0" i "Konsoll"-panelet på høyre side for å deaktivere rotasjonsaksemodus før gravering. Denne operasjonen er kun nødvendig når jobben blir avbrutt eller er ufullstendig. Det er ikke nødvendig når jobben fullføres under normale forhold.

___________________________________________________________________________________

Anbefalte innstillinger for materialparametere

HEXA
