Beskrivelse

Denne artikkelen vil veilede deg gjennom hvordan du starter en graveringsoppgave med FLUX Chuck Rotary.
Det anbefales imidlertid sterkt at du leser gjennom FLUX Chuck Manual før din første gravering.

Trinn 1

Sørg for at du har følgende programvare- og fastvareversjoner for å bruke HEXAs rotasjonsfunksjon.

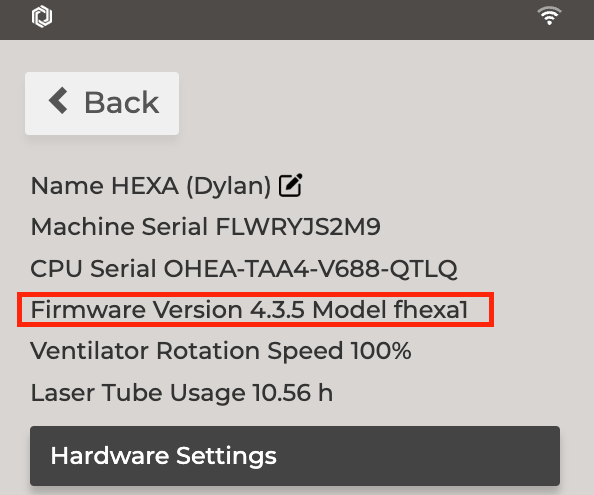

*Beam Studio-versjon 2.4.2 eller nyere (Veiledning)*	Fastvare-versjon 4.3.5 eller nyere. (Veiledning)

Trinn 2

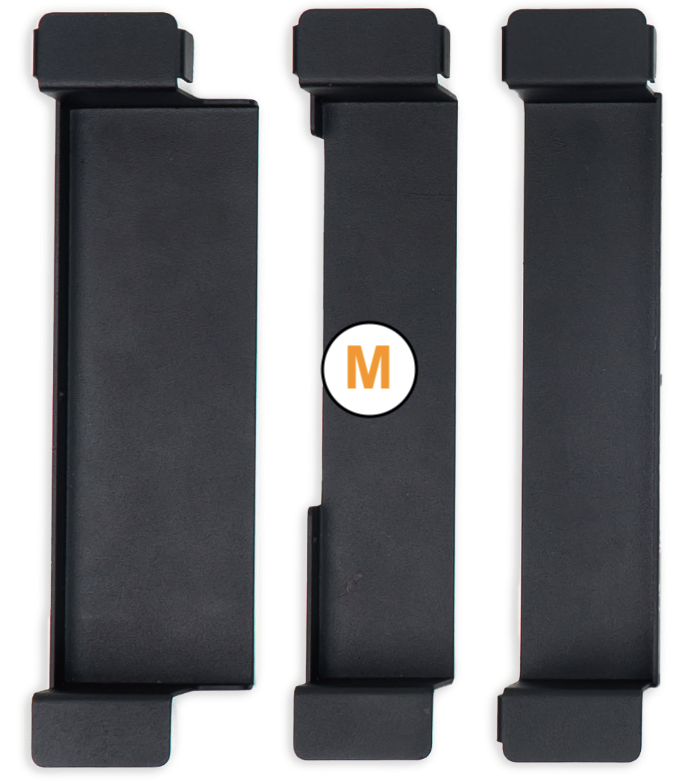

Installer HEXA Rotary-stativene.

Fremgangsmåte:

Slå på maskinen og senk plattformen til bunnen.
Slå av maskinen.
Fjern honeycomb-platen.
Monter stativene på plattformbraketten.

Video:

Trinn 3

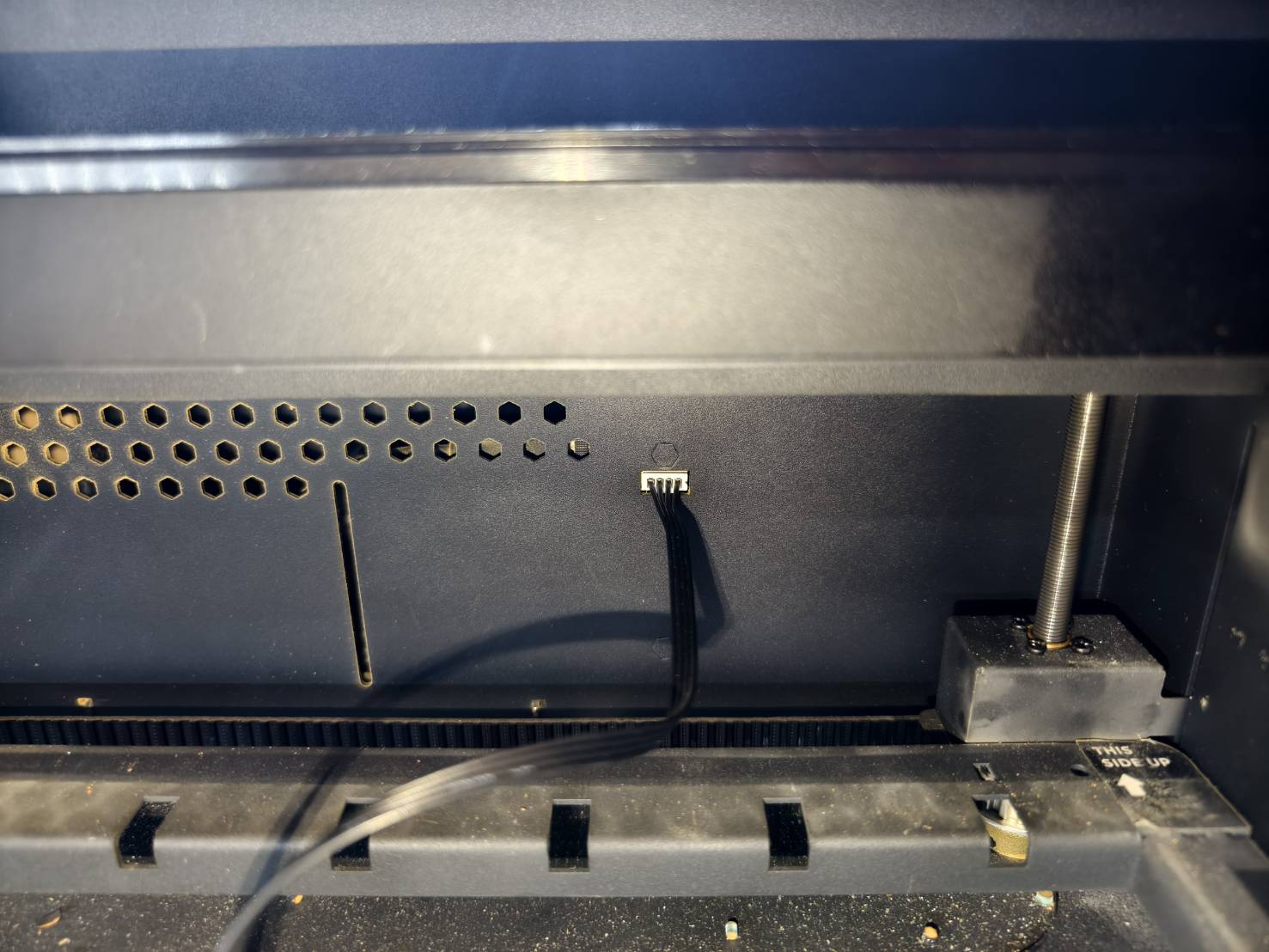

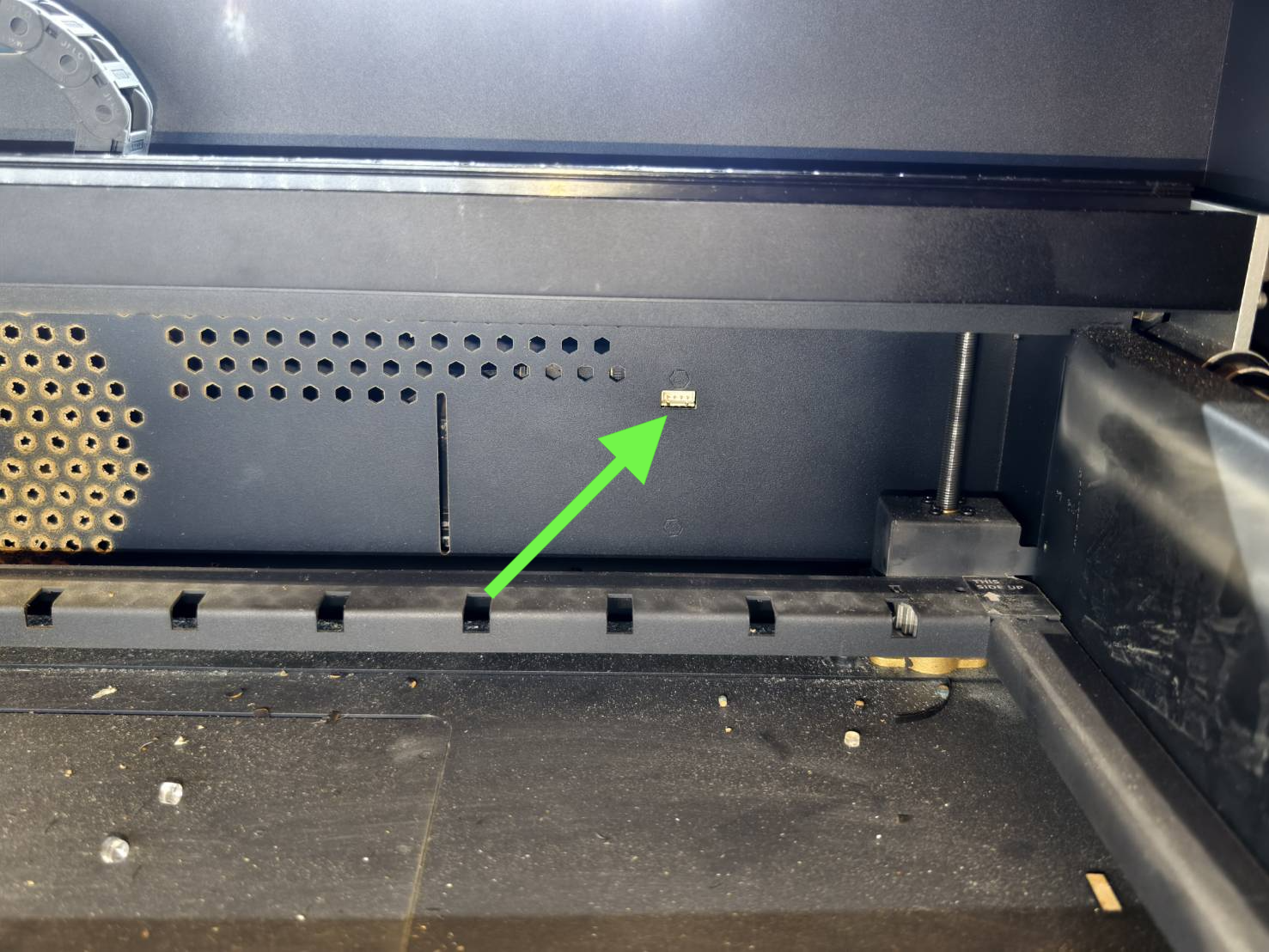

Finn tilkoblingskabelen fra esken og koble den til på høyre side bak på maskinen.

Trinn 4

Monter kjevene på rotasjonsenheten basert på materialet du skal bruke.
Se brukerhåndboken for instruksjoner om montering av kjever.
FLUX Chuck Rotary brukerhåndbok
(*Det anbefales å bruke overflødig materiale til øving og testing første gang.)

Trinn 5

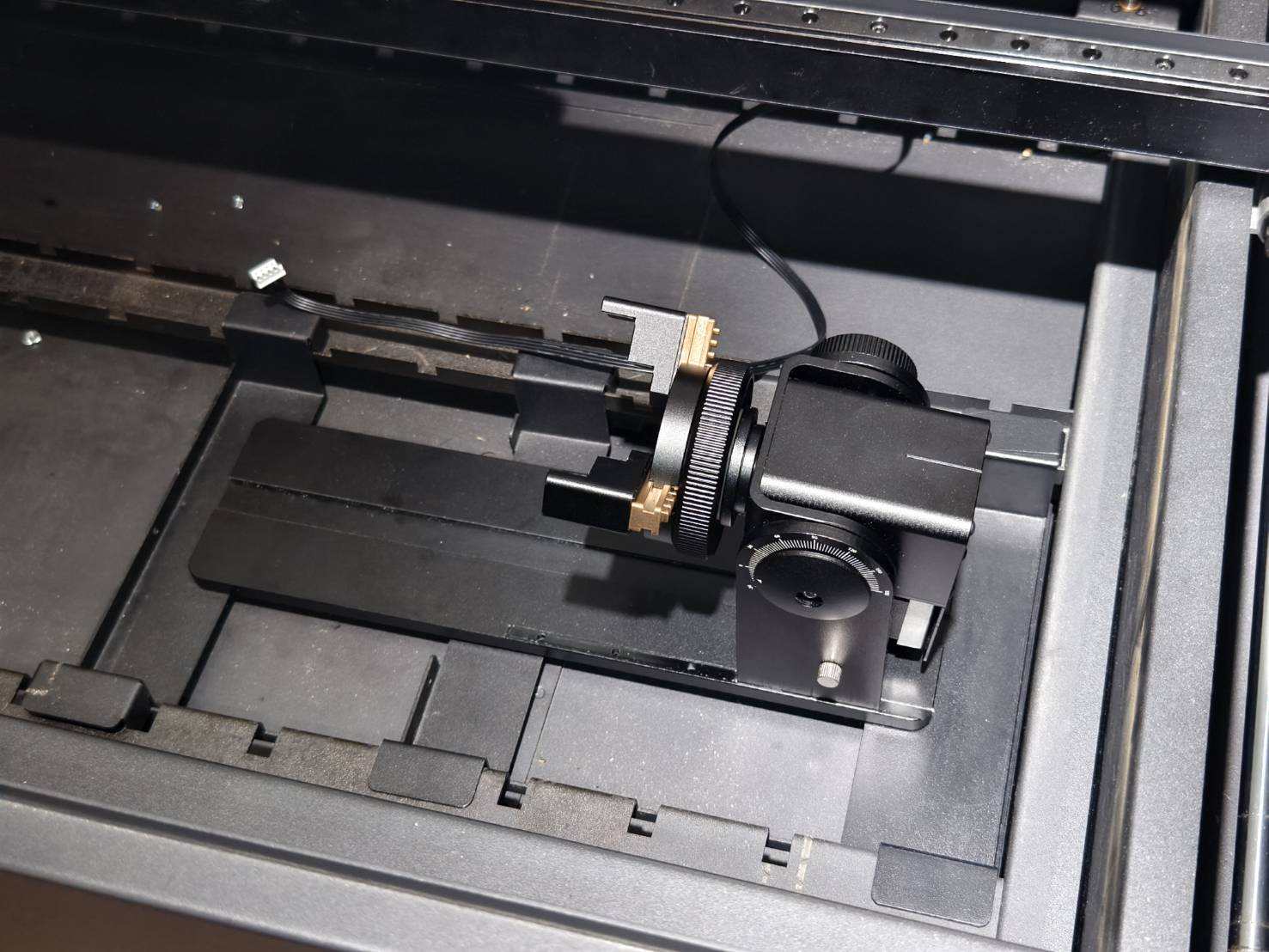

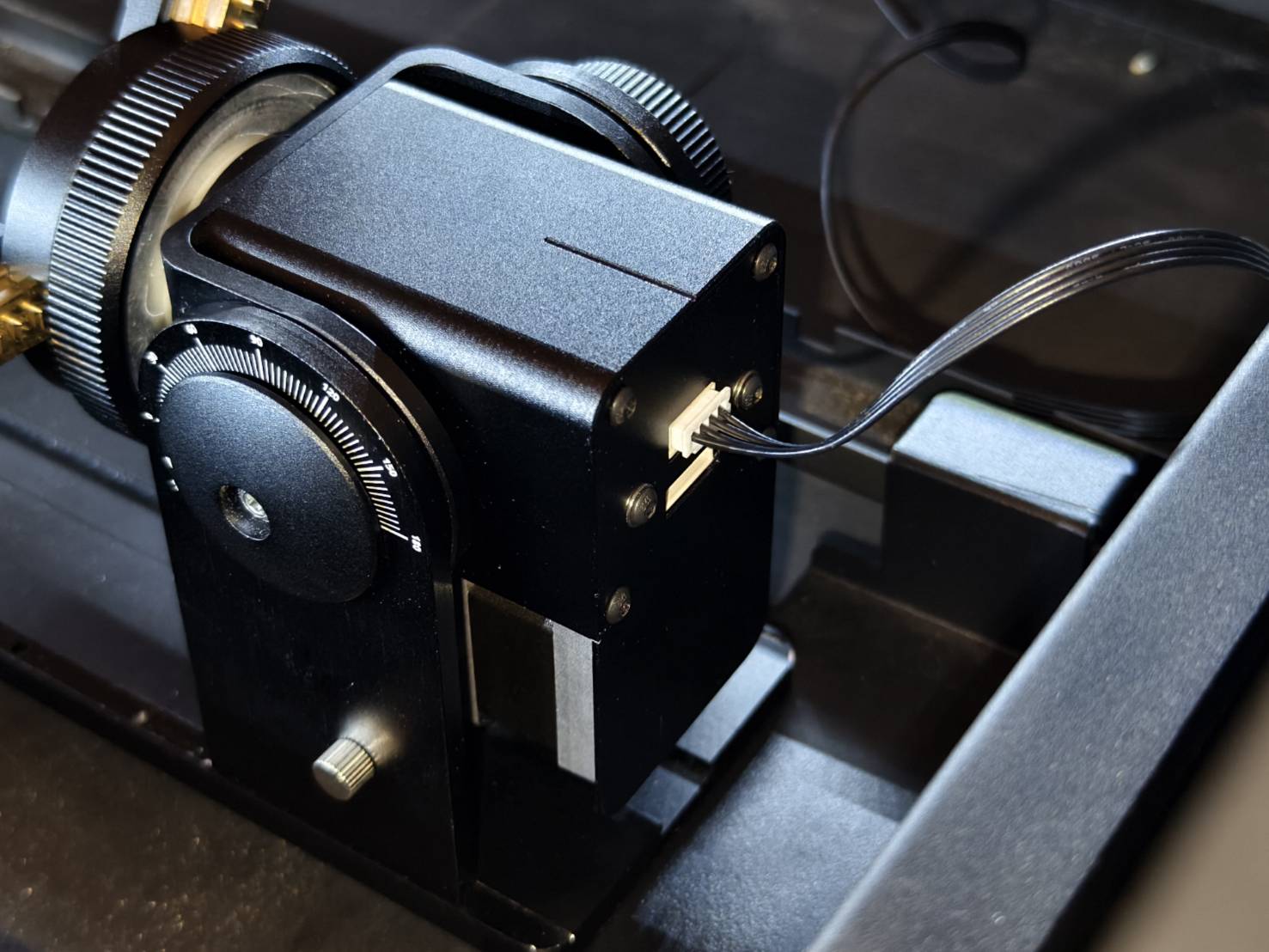

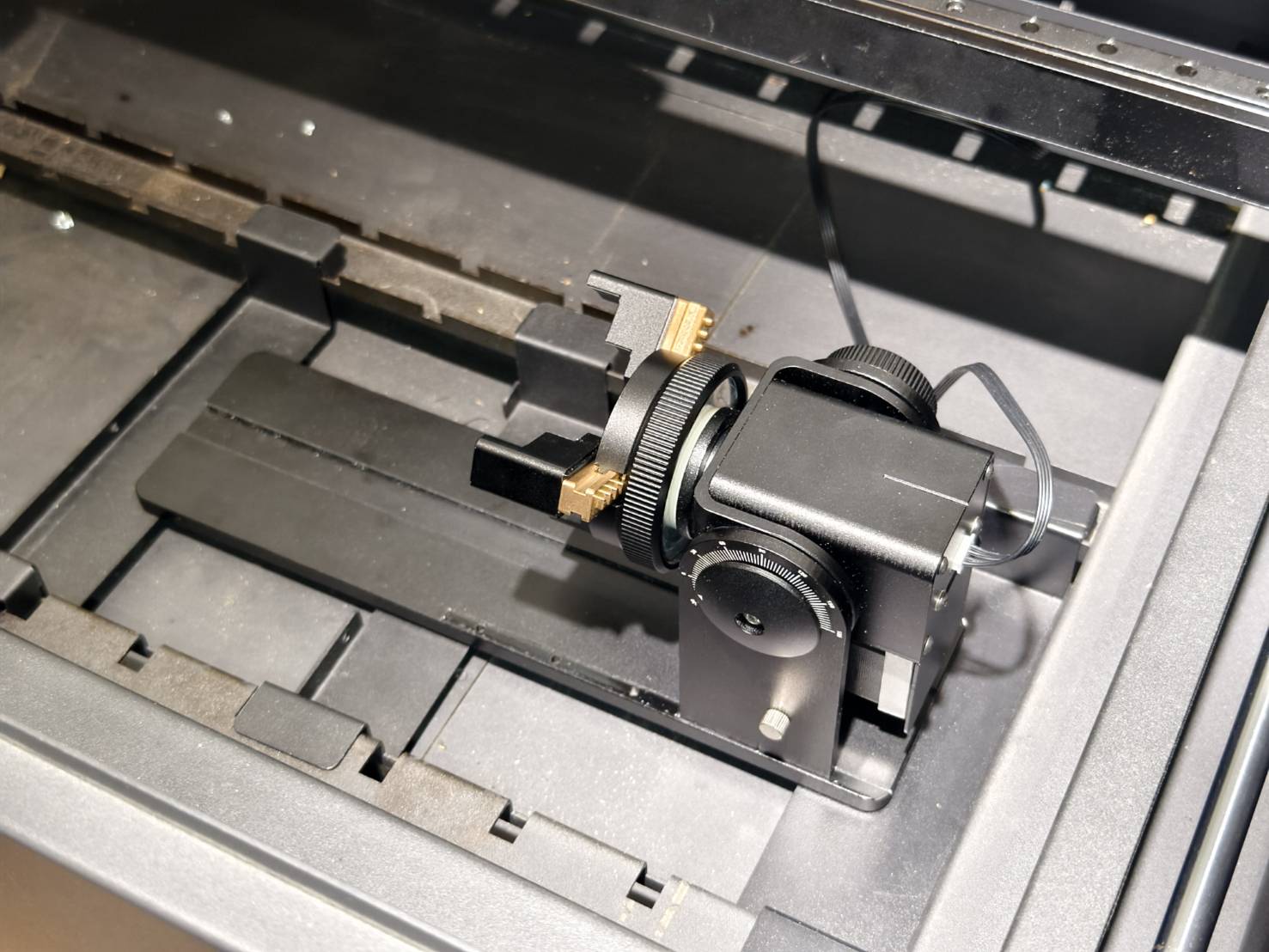

Plasser Chuck Rotary med kjevene montert på stativene og koble kabelen til enheten.

Trinn 6

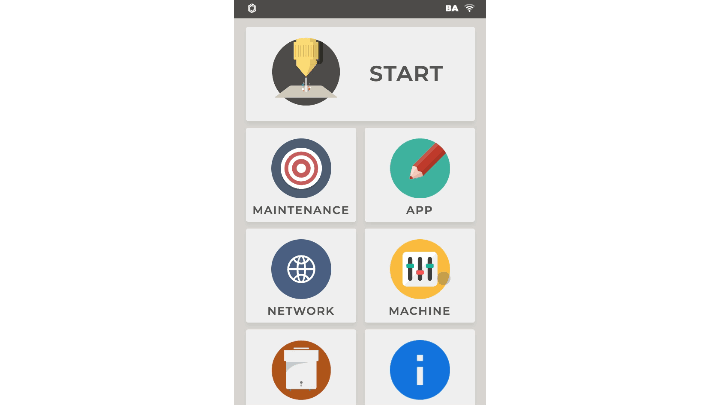

Slå på maskinen og gå til "Maskinvareinnstillinger" for å velge riktig rotasjonsversjon.

Maskin >> Maskinvareinnstillinger >> Rotasjonsinnstillinger >> Chuck

Trinn 7

Mål diameteren eller omkretsen på materialet ditt og noter det for senere bruk.
(Det anbefales å bruke øvingsmaterialet til testing første gang.)

Hvis materialets diameter er mindre enn 25 mm (omkrets: 78,5 mm), gå til Trinn 7.1.

Trinn 7.1

Fokuslinseposisjonen må endres for å gravere på mindre materiale. (Diameter mindre enn 25 mm, omkrets 78,5 mm)

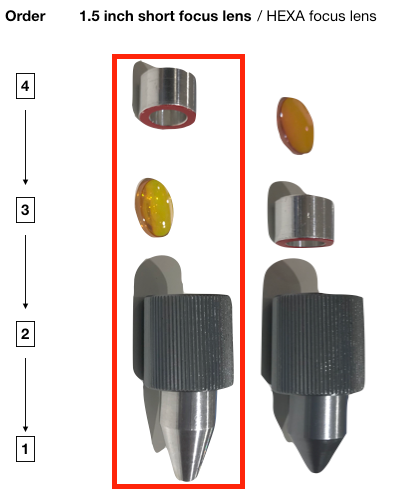

Linsen din er som standard plassert øverst, men må flyttes nederst, som vist i sirkelen nedenfor.

Se videoen nedenfor for å endre posisjonen til fokuslinsen.

Trinn 8

Fest materialet i rotasjonsenheten og niveller det.
(Se Rotary Chuck-veiledningen for å feste ulike former.)

Trinn 9

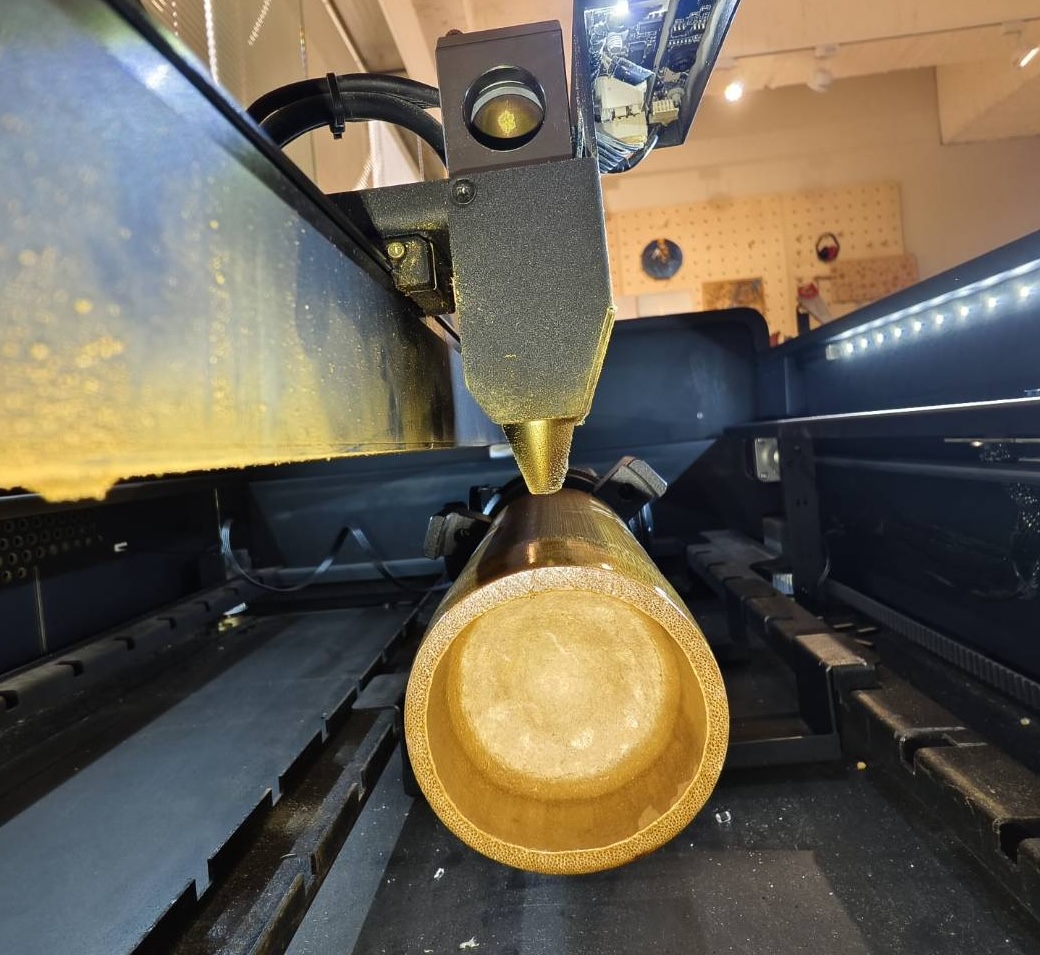

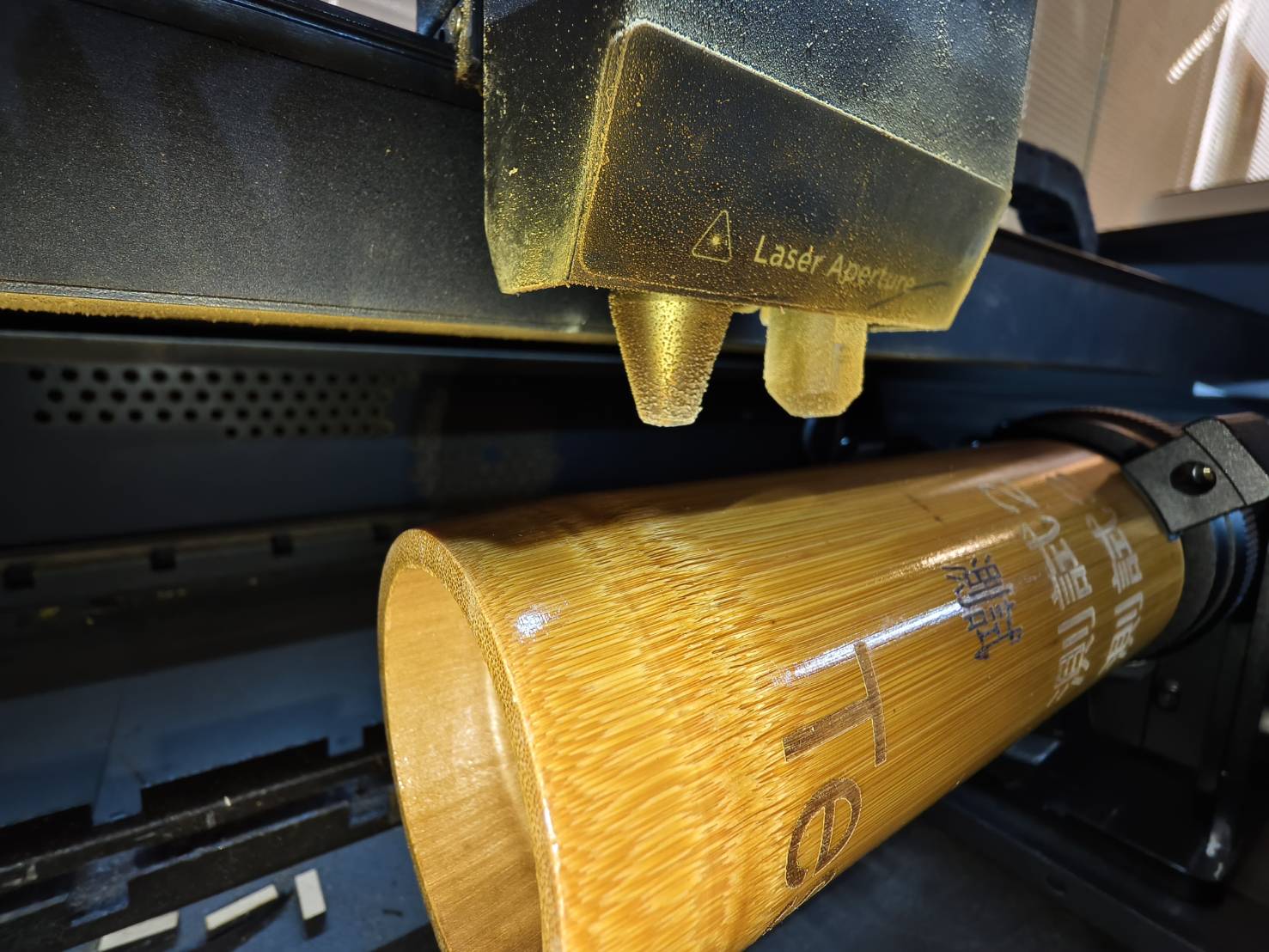

Utfør autofokus for materiale med diameter over 25 mm (omkrets: 78,5 mm).
Hvis materialets diameter er mindre enn 25 mm (omkrets: 78,5 mm), gå til Trinn 9.1.
(Autofokus er ikke tilgjengelig for mindre materiale.)

Fremgangsmåte:

Senk plattformen om nødvendig.
Flytt fokusproben nær materialets overflate.
Hev plattformen for å se om proben kan berøre overflaten.
Utfør autofokus ved å dobbeltklikke på 'AF'-knappen.

Video:

Trinn 9.1

Utfør manuell fokusering med minivateren som følger med Chuck Rotary.

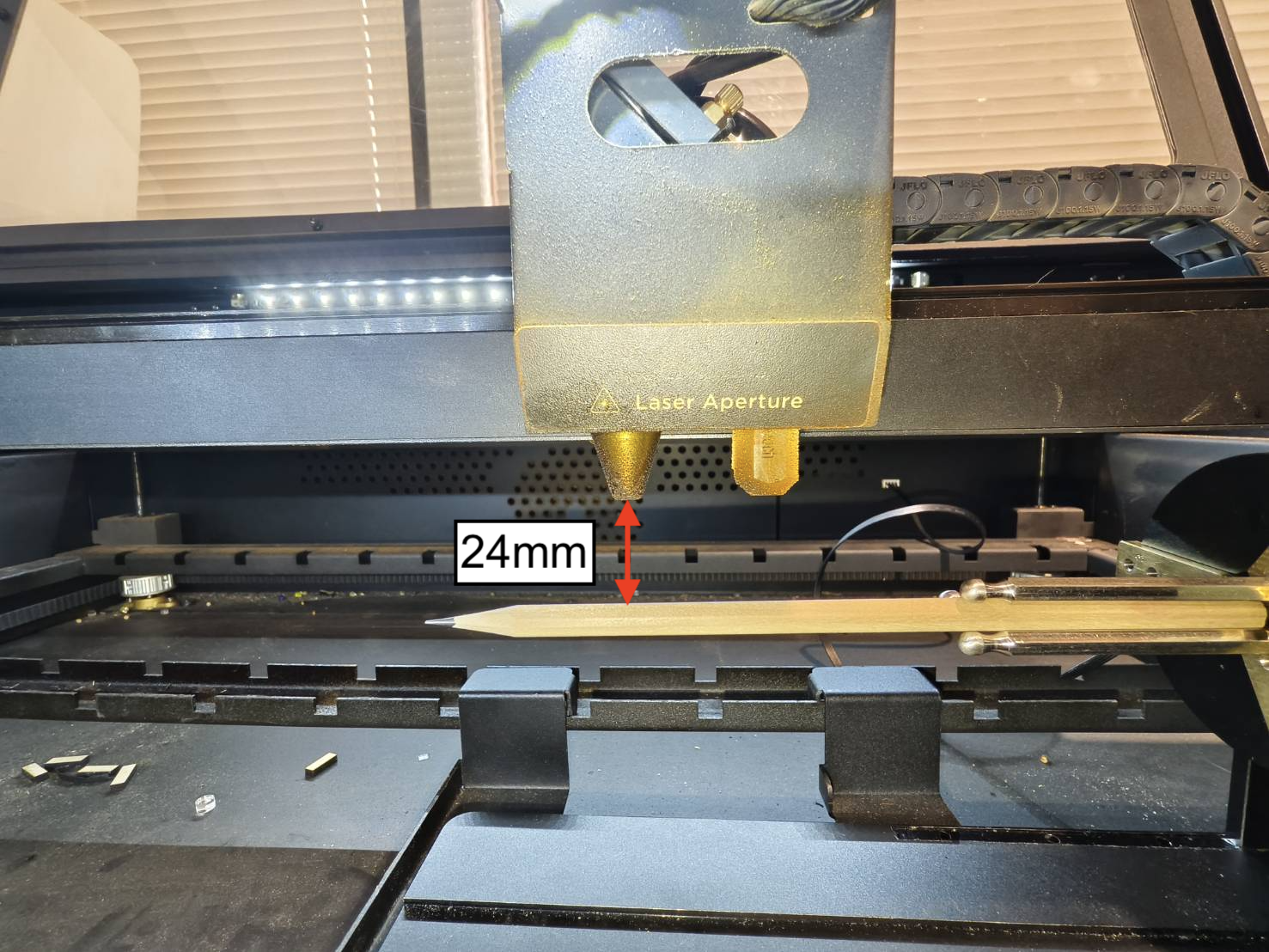

Siden linsen har blitt flyttet i trinn 7.1, må avstanden mellom dysetuppen nå være 24 mm.

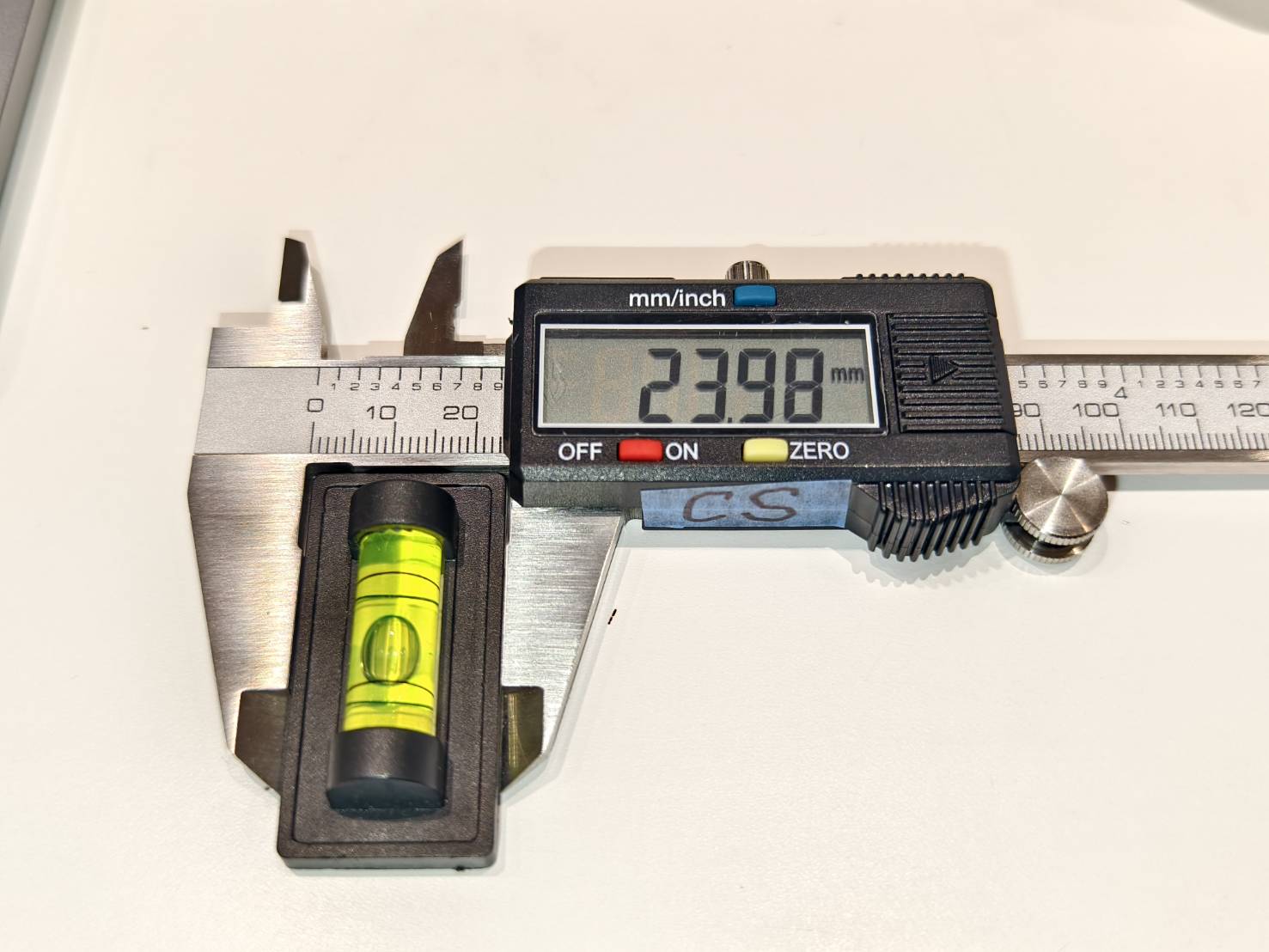

Bredden på minivateren er omtrent 24 mm.

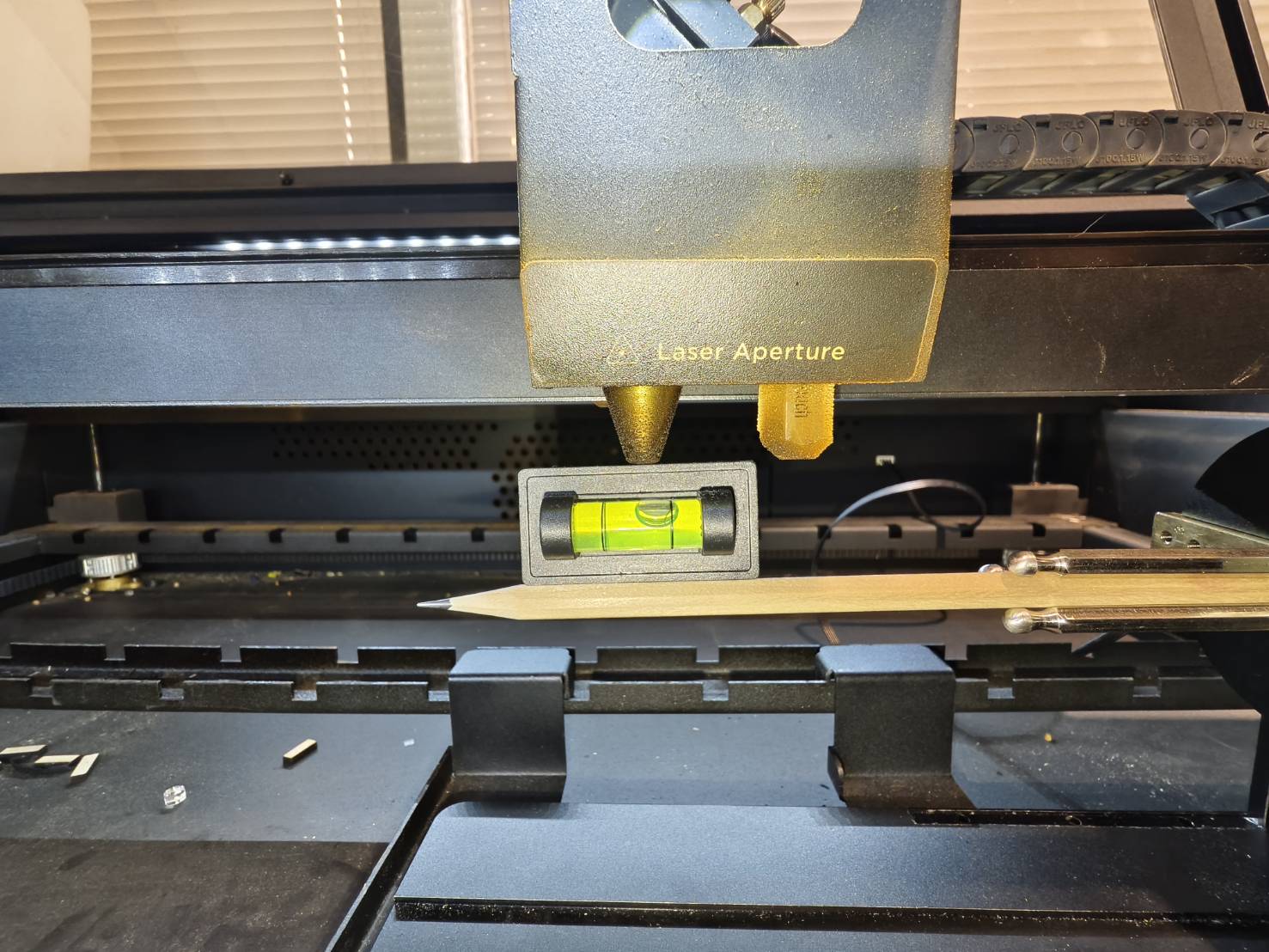

Plasser derfor minivateren på materialets overflate og hev bordet til vateren berører dysetuppen.

Trinn 10

Flytt dysetuppen til midten av området du ønsker å gravere.

Trinn 11

Start Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Trinn 12

Gå til 'Dokumentinnstillinger' og gjør følgende endringer:

1. Endre arbeidsområdet til 'HEXA'.

2. Endre 'Start fra'-alternativet til 'Gjeldende posisjon'.

3. For jobbopprinnelse, velg 'Senter'.

4. Aktiver rotasjonsfunksjonen.

5. For speiling må du aktivere speilfunksjonen hvis rotasjonsenheten er snudd.
Hvis den ikke er snudd, la den være deaktivert.
(Kun tilgjengelig for Ador.)

Standardposisjon (Toppen er flat.)	Snudd posisjon (Motoren er oppe.)

Trinn 13

Gå til "Rotasjonsoppsett" og gjør endringene.

1.
Sørg for at rotasjonsfunksjonen er aktivert.

2.
Velg Chuck som type.

3.
Angi størrelsen på materialet ditt målt i Trinn 7.
(Du kan angi en av verdiene, og programvaren vil automatisk beregne den andre.)

4.
Du må aktivere speilfunksjonen hvis rotasjonsenheten er snudd.
Hvis den ikke er snudd, la den være deaktivert.
(Kun tilgjengelig for Ador.)

Standardposisjon (Toppen er flat.)	Snudd posisjon (Motoren er oppe.)

Trinn 14

Opprett et graveringsobjekt eller importer ditt eget.

Screenshot 2024-09-26 at 12.23.35 PM.png

Avhengig av designet ditt, vil det vanligvis roteres 90 grader for å samsvare med materialets orientering.

Trinn 15

Etter å ha satt opp designet, flytt sentrum av designet til den blå linjen.

Trinn 16

Bruk funksjonen "Kjør ramme" for å se graveringsbanen.

Velg "Innramming" for å se avgrensningsboksen til designet eller filen.
Etter å ha klikket på "Start", vil laserhodet begynne å bevege seg, og bevegelsesmønsteret vil vise graveringsområdet for denne oppgaven.
Startpunktet er der laserdysen din er plassert nå.
Banen vil avhenge av "Jobbopprinnelse" valgt i Trinn 12. Når sentrum er valgt, vil startpunktet settes til designets midtpunkt. Sentrum brukes vanligvis for roterende jobber.
Du kan flytte laserhodet for å endre graveringsområdet til posisjonen er tilfredsstillende.

Trinn 17

Når du har bekreftet graveringsposisjonen, still inn riktige hastighets- og effektparametere basert på materialet ditt.

Trinn 18

Lukk døren og start oppgaven.

Trinn 19

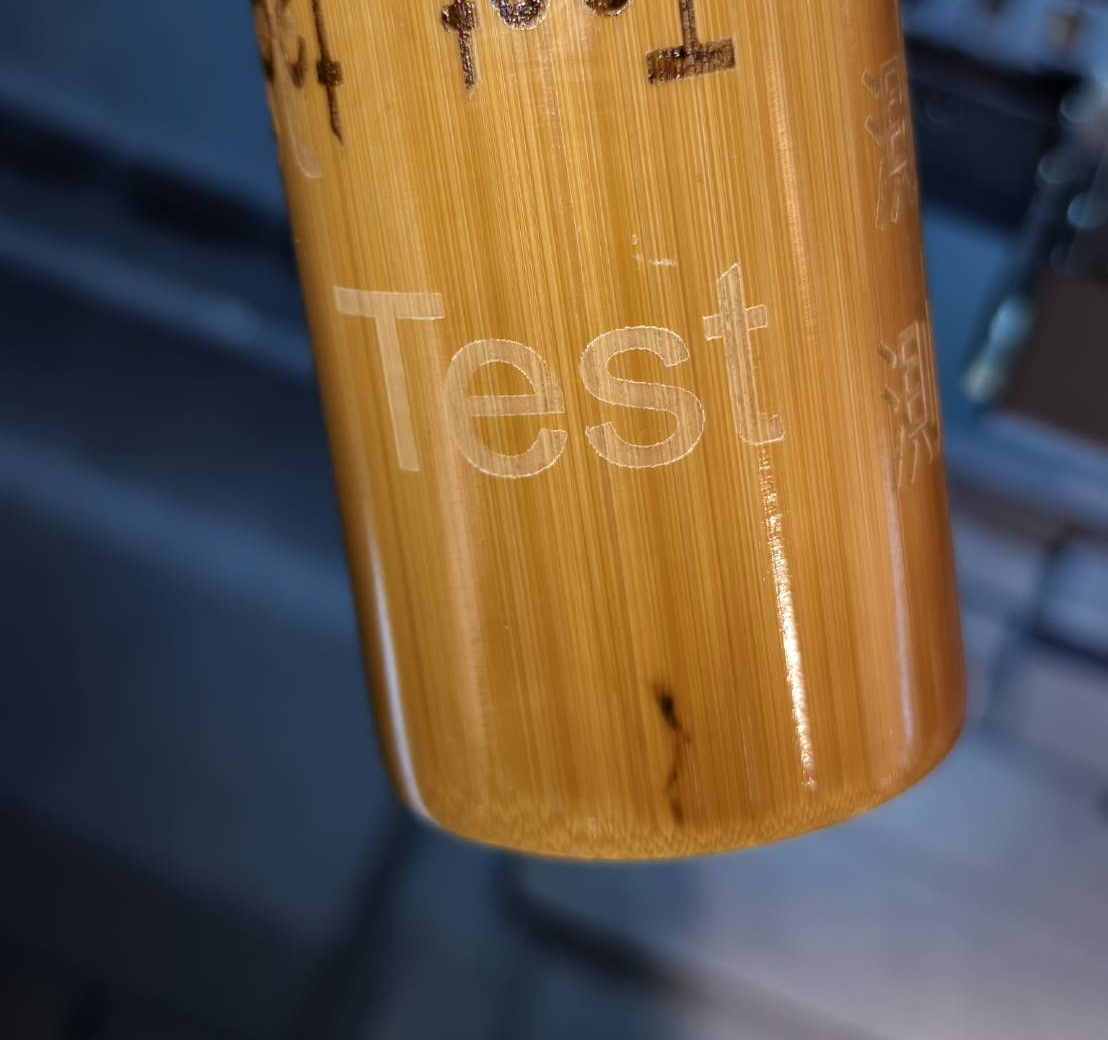

Kontroller resultatet.
