For å bruke LightBurn til å kontrollere HEXA, bør du laste ned den offisielle versjonen av LightBurn-programvaren. Ettersom LightBurn er tredjeparts programvare, kan ikke FLUX holdes ansvarlig for eventuelle tap forårsaket av bruken av denne.

Fastvaren til HEXA har gjennomgått ulike tester, men det er fortsatt mulig at noen funksjoner i LightBurn-programvaren ikke er kompatible med maskinen. Hvis det oppstår feil på grunn av inkompatibilitet, vennligst følg instruksjonene i lenken nedenfor for å rapportere problemet på riktig måte til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

Før du begynner

1. Vennligst oppdater fastvaren til v4.2.1 eller nyere.

- Velg den "MASKIN → Oppdater til nyeste fastvare" på HEXA-panelet.
- Du kan også oppdatere fastvaren via Beam Studio
Last ned fastvaren fra det offisielle nettstedet. Klikk deretter på "Maskin → Oppdater fastvare". Deretter oppdaterer du maskinens fastvare til den valgte versjonen ved å velge fastvare-filen på datamaskinen.

2. Last ned denne konfigurasjonsfilen: HEXA_Preset

Merk: Konfigurasjonsfilen vi har gitt inneholder GCode og Baud-hastighetsinnstillings. Hvis du ikke bruker konfigurasjonsfilen, må du konfigurere dette separat i "Enhetsinnstillinger". (Se denne artikkelen for detaljer)

3. Last ned og installer driveren.

Se denne artikkelen for installasjon av driveren: LightBurn Bridge-kabel - Driverinstallasjon

LightBurn-innstillinger

For å laste ned LightBurn, klikk her.

1. Åpne LightBurn og klikk på "Enheter" i Laser -fanen.

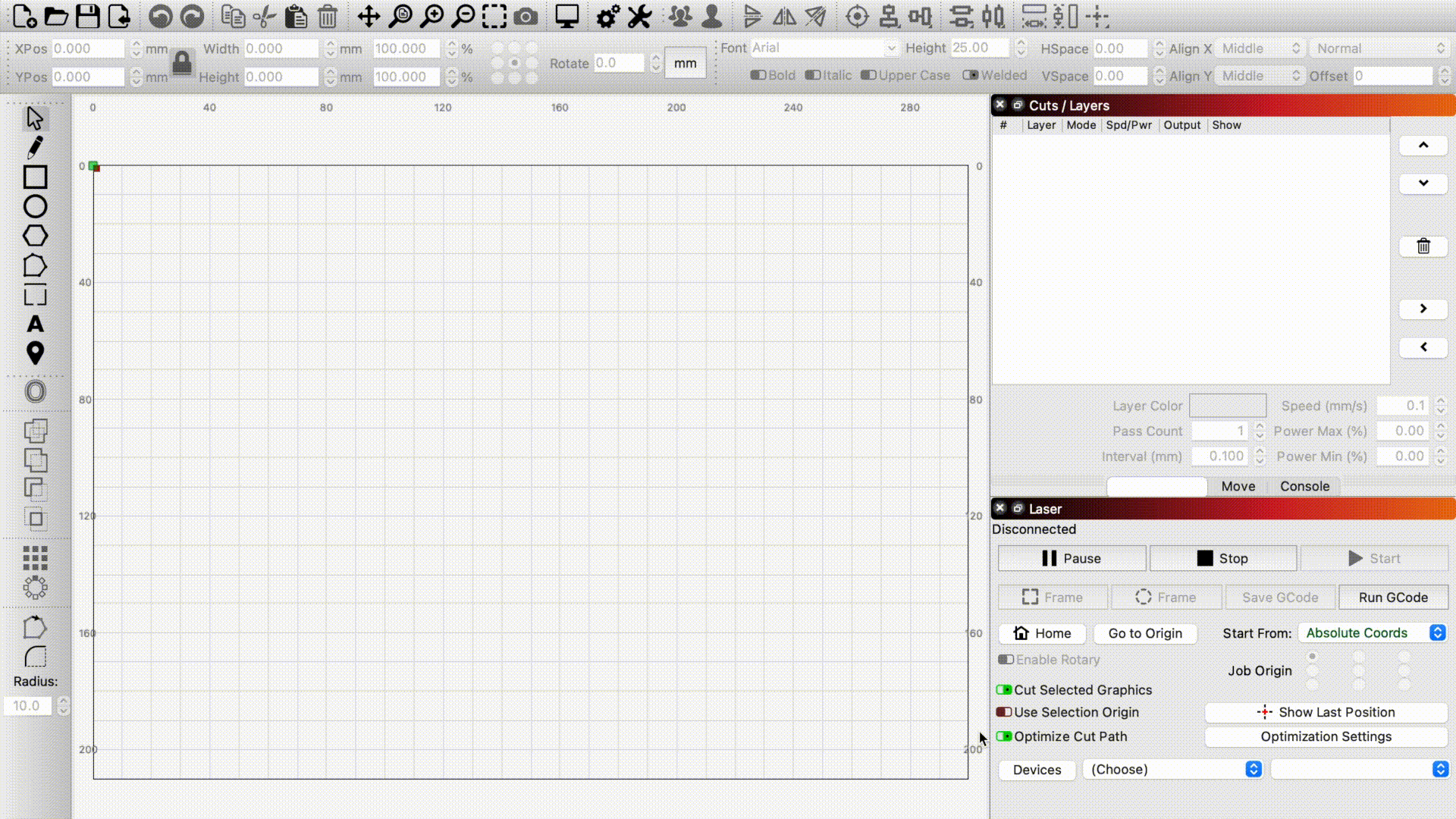

2. Klikk på "Importer" for å importere filen HEXA_Preset du lastet ned.

3. Følgende enhetsinformasjon vil vises når filen er importert.

Koble datamaskinen til maskinen med LightBurn-brokabelen.

1. Koble LightBurn-kabelen til USB-porten på siden av maskinen.

（USB-ikonet vil vises øverst til høyre på maskinpanelet for å indikere at en vellykket tilkobling er opprettet.)

2. Sett den andre enden av LightBurn-brokabelen inn i datamaskinen.

3. Velg riktig USB-portnavn. Å velge feil port vil resultere i mislykket tilkobling. Du må kanskje prøve forskjellige porter. Hvis tilkoblingen er vellykket, vil følgende informasjon vises i Konsoll-fanen.

Hjemkjøringstest

Hvis datamaskinen er koblet til maskinen, vil maskinen starte hjemkjøring automatisk. Hvis ikke, klikk på hjemknappen for å sjekke om hjemkjøringsfunksjonen fungerer.

Start operasjon

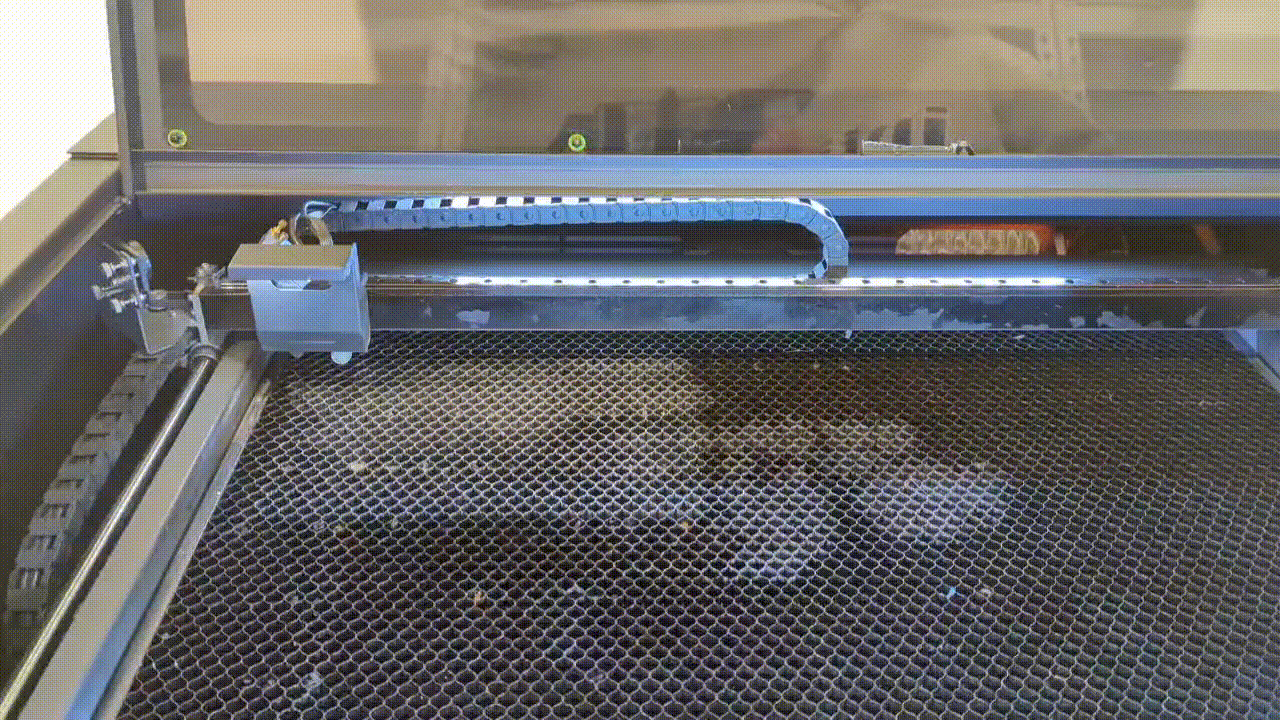

1. Plasser materialeet inne i maskinen

2. Fokusering

- Klikk på 'Stopp' knappen i 'Laser' panelet mister motoren.

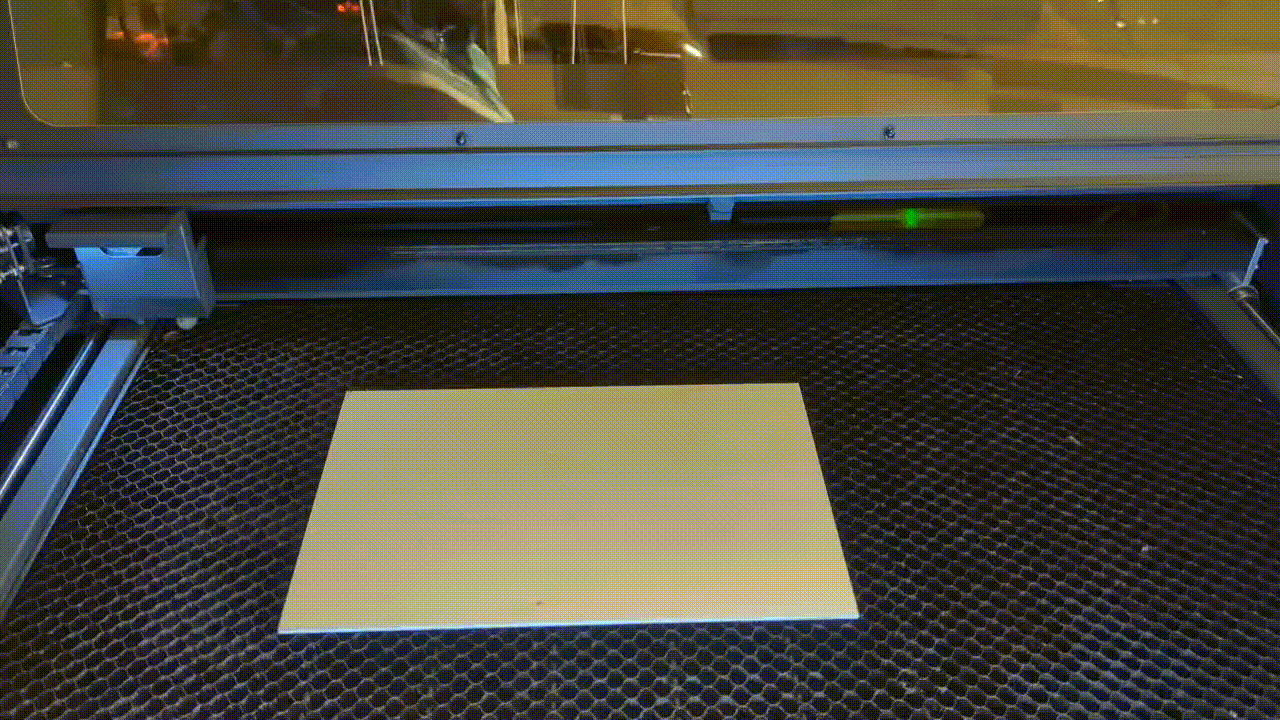

- Flytt laserhodet over materialeet.

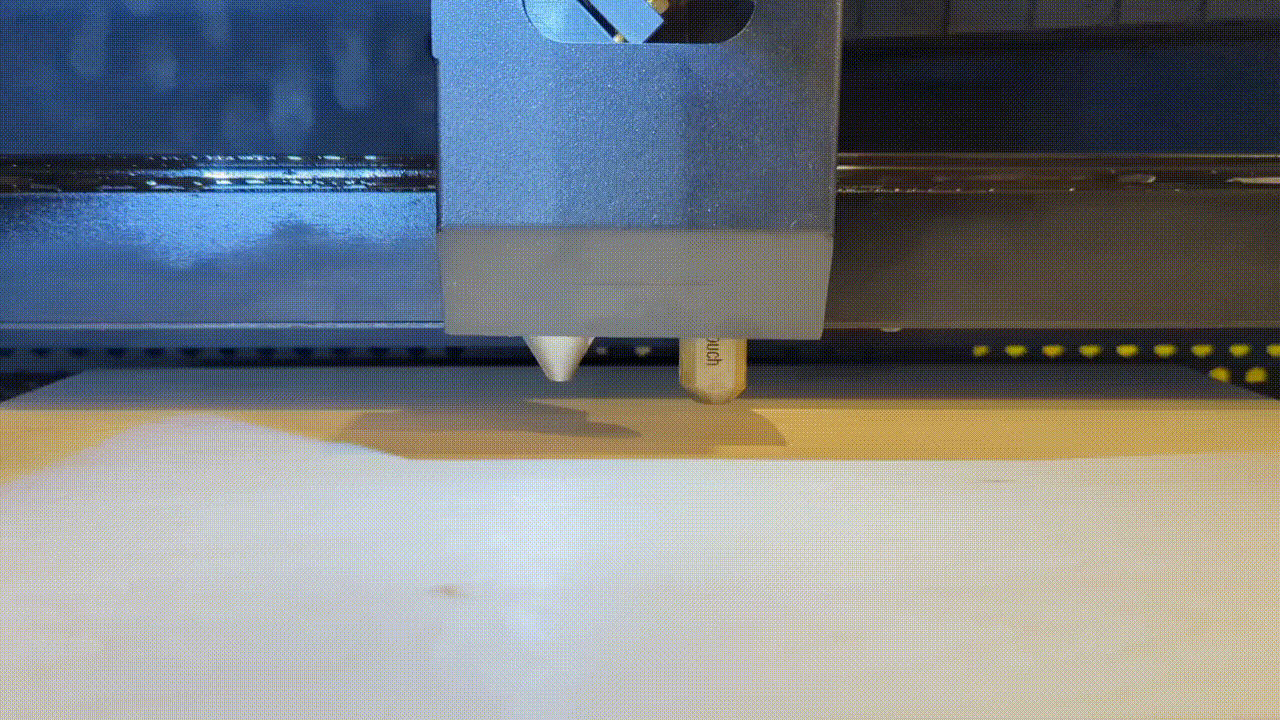

- Trykk på "AF"-knappen to ganger for å starte autofokus.

(Sørg for at fokusavstanden er riktig innstilt før hver graverings- / kutteoperasjon.)

Merk: Sørg for at maskinen automatisk frigjør motoren innen 3 minutter ved bruk av LightBurn-kontroll. Hvis motoren er låst over lengre tid, kan det skade maskinen. (Klikk på 'Stopp' knappen i 'Laser' panelet for å frigjøre motoren)

3. Importer en fil til LightBurn

Klikk på ikonet ovenfor for å importere filen, eller dra og slipp filen direkte inn i arbeidsområdet.

4. Angi parameterne

Klikk på et mønster eller lag og angi parameterne i nedre høyre hjørne av Cuts/Layers -fanen.

5. Slå på "Overscanning"-effekten

- Hvis laget er satt til "Fill, Fill + line, Image eller Offset Fill" modus, anbefaler vi å aktivere "Overscanning" funksjonen.

- Dobbeltklikk på et lag for å åpne "Cut Innstillings Editor". Slå på Overscanning-effekten og angi prosentandelen.

Merk:

• Parameterinnstillingene varierer for hver hastighet og materialee. Se "Anbefalte innstillinger for materialeparametre" nederst i denne artikkelen.
• Hvis du har flyttet på laserhodet etter at motoren mistet posisjon, husk å trykke på "Home" for å tilbakestille posisjonen før du sender jobben. Ellers er det risiko for kollisjon.

6. Angi startposisjon

Velg "Absolutte koordinater" i rullegardinmenyen "Start fra" i Laser -fanen.

Merk: Bruken av "Absolutte koordinater" er svært lik Beam Studio, så vi anbefaler det sterkt for brukere med erfaring med Beam Studio.

Absolutte koordinater

Hovedredigeringsvinduet du ser representerer maskinens arbeidsområde. Alt du plasserer i dette området vil bli kuttet på tilsvarende sted på maskinen din.

"7. Klikk på \"" i Laser-panelet.Home"8. Velg mønsteret du vil forhåndsvise og klikk på"

Hvis du har flyttet på laserhodet etter at motoren mistet posisjon, husk å trykke på "Home" for å tilbakestille posisjonen før du sender jobben. Ellers er det risiko for kollisjon.

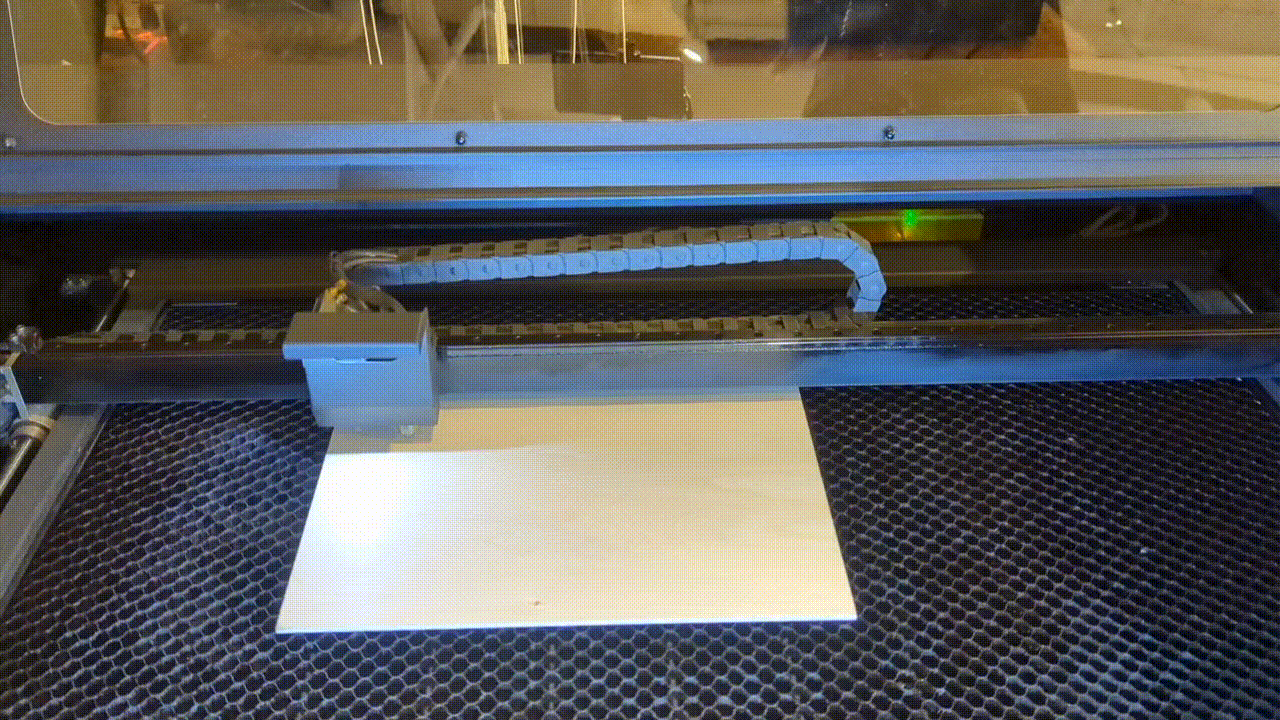

"Ramme" "for å se om mønsteret vil bli gravert i forventet posisjon." "9. Lukk døren"

"10. Klikk på Hjem og send jobben"

"Velg bildet og klikk på"

-fanen for å sende jobben. -fanen for å sende jobben. i Laser "Hvis du kobler fra kabelen mens prosjektet kjører, vil operasjonen stoppe. Sørg for at kabelen er godt tilkoblet under jobbkjøringen."

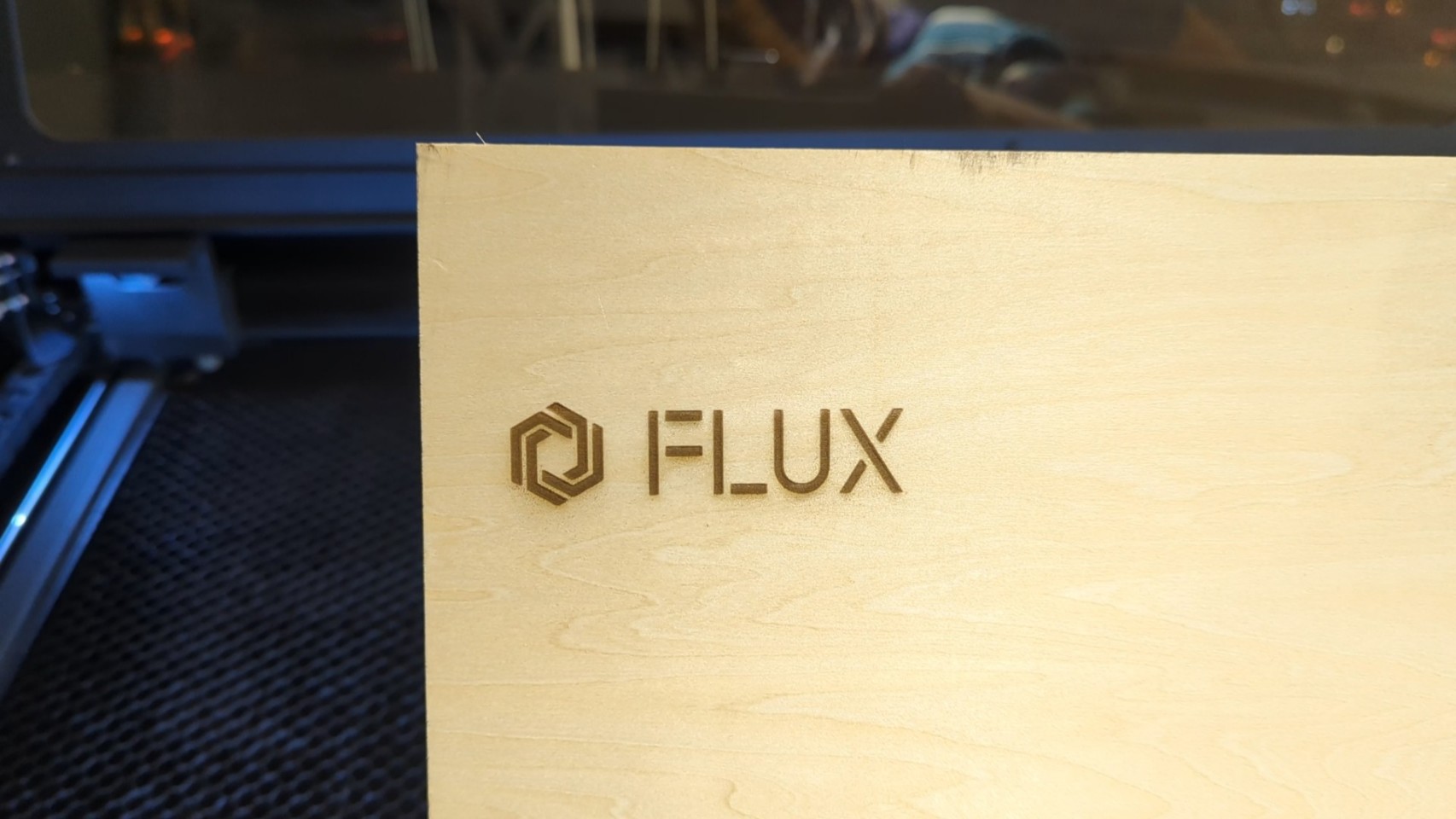

Merk: "11. Graveringsresultater"

"Merk: Hvis graveringsresultatet er uklart, utydelig eller svakt i fargen, vennligst sjekk om laserhodet er riktig fokusert."

""I tillegg til Absolutte koordinater finnes det andre alternativer""

"I tillegg til Absolutte koordinater finnes det andre alternativer"

"for å fortelle LightBurn hvordan mønsteret skal plasseres innenfor maskinens arbeidsområde." "Nåværende posisjon"

Nåværende posisjon

Jobben kutter/graverer basert på laserhodets nåværende posisjon.

Jobbens utgangspunkt

Innstilling "Jobbens utgangspunkt" vil fortelle LightBurn hvordan jobben skal posisjoneres i forhold til laseren.

(Den grønne indikatoren for "Jobbens utgangspunkt" som vises i hovedredigeringsvinduet, vil flytte seg når du endrer innstillingene.)

"I tillegg til Absolutte koordinater finnes det andre alternativer"

Anbefalte innstillinger for materialeparametere

HEXA

"I tillegg til Absolutte koordinater finnes det andre alternativer"

Rotasjonsgravering

Vennligst se følgende artikkel i henhold til versjonen av rotasjonsenheten.

LightBurn Bridge-kabel - HEXA rotasjonsmodul 1.0

LightBurn Bridge-kabel - HEXA rotasjonsmodul 2.0
