4-10 Ajuste do Caminho Óptico

1. Não é possível cortar os materiais usando a potência e velocidade padrão no Beam Studio.
2. Resultados ruins de gravação, onde os padrões em uma determinada área são mais claros ou mais profundos que em outras áreas, ou ficam mais claros ou mais profundos em uma direção específica.
3. A seção de corte no material não fica vertical após o corte.

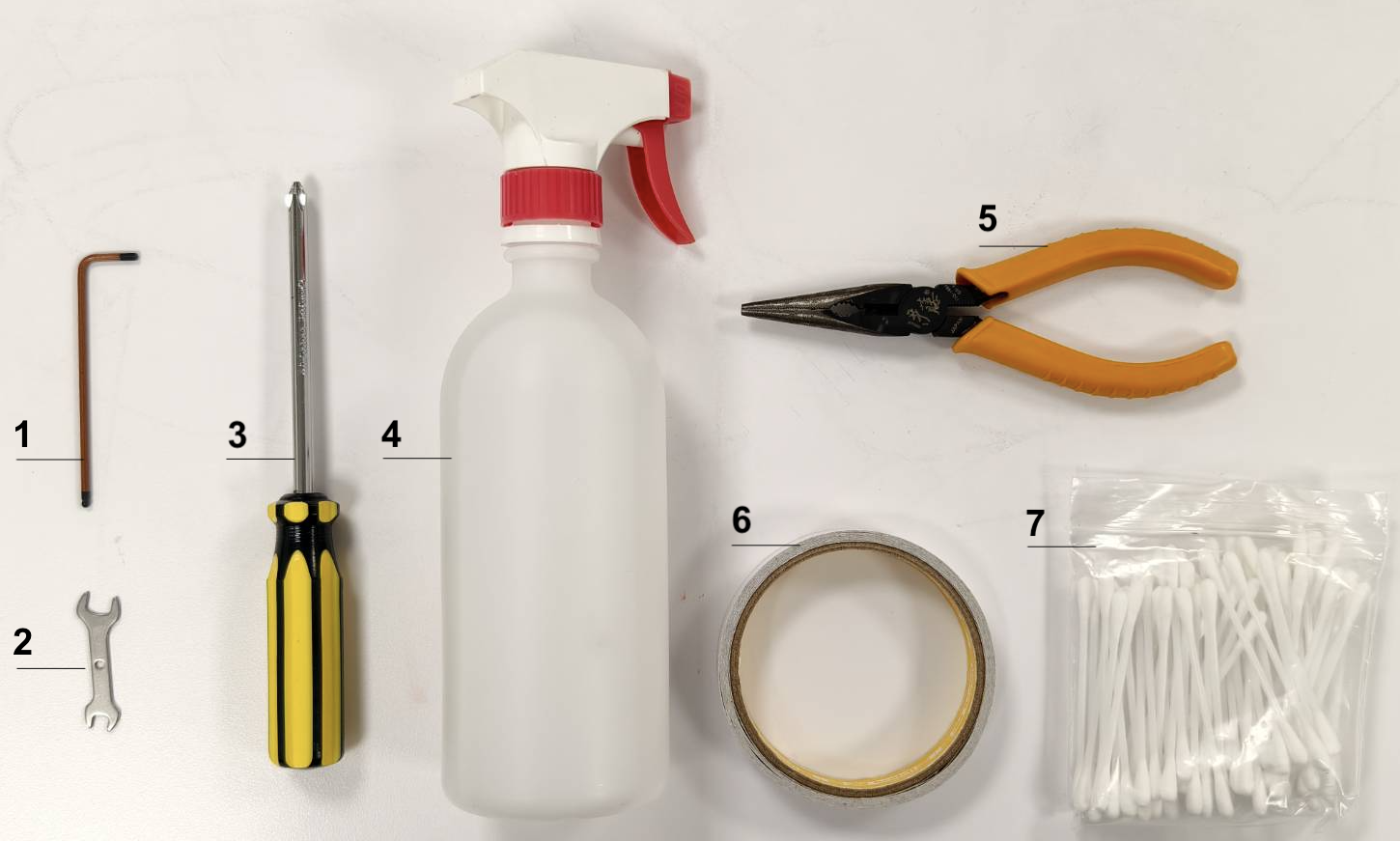

1. Chave hexagonal de 2,5mm
2. Chave de boca dupla
3. Chave Phillips
4. Spray desinfetante / Spray de álcool
5. Alicate
6. Fita adesiva dupla face
7. Cotonetes

Etapas detalhadas:

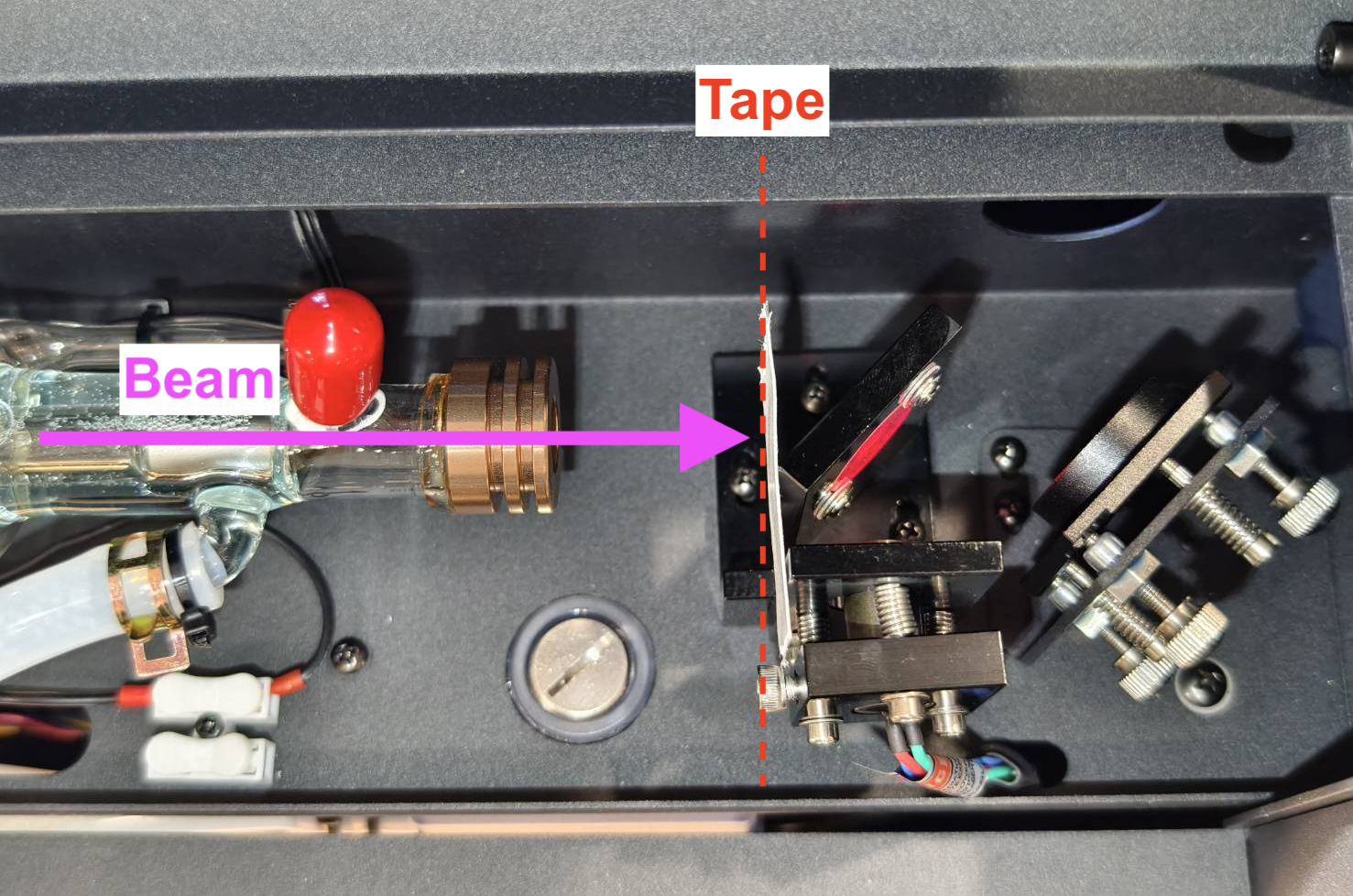

• Posicione a fita no emissor de luz vermelha formando um ângulo de 90 graus em relação ao feixe.

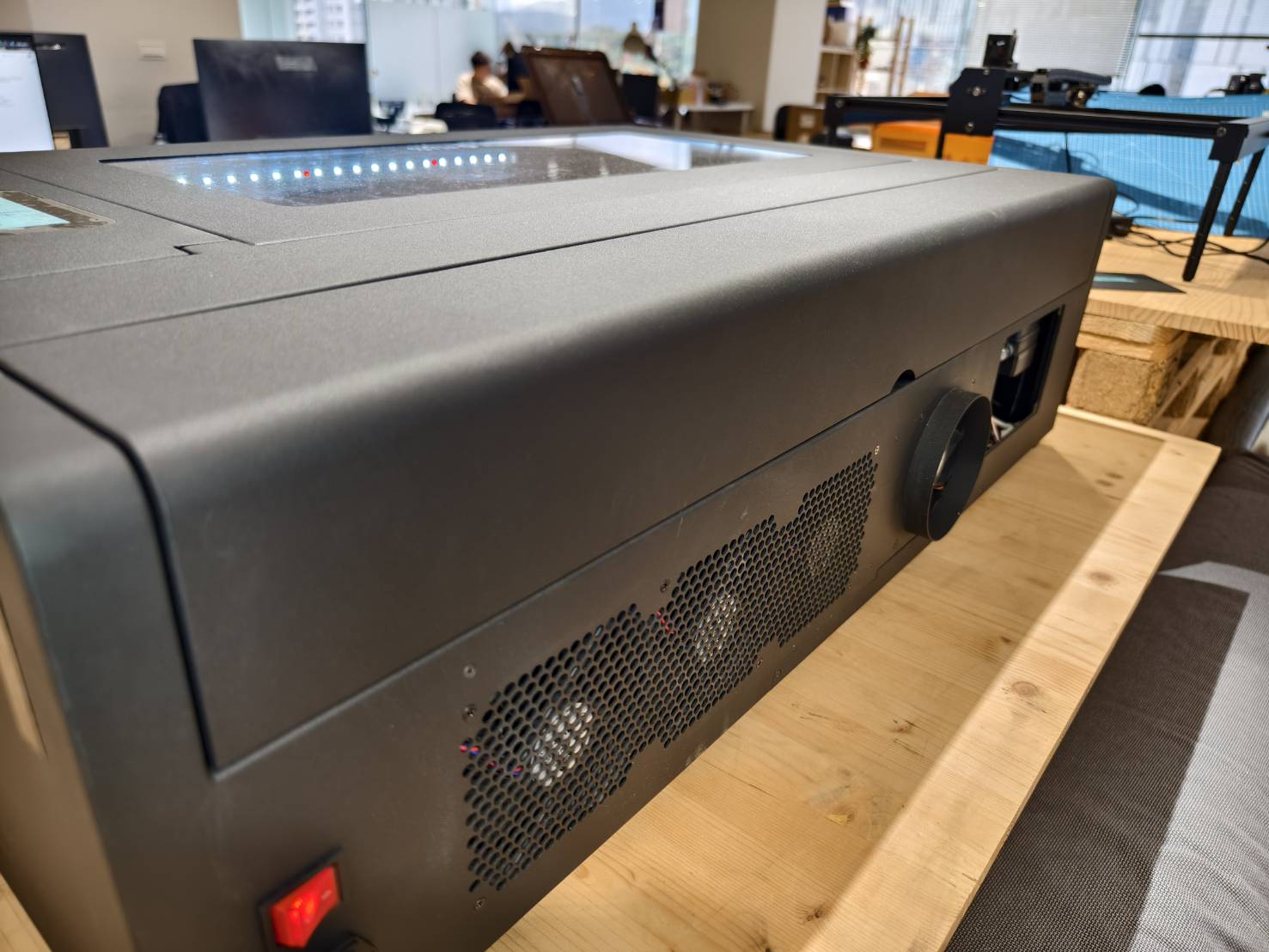

• Feche a tampa traseira e emita 5 pulsos.



• Demonstração



• Verifique o resultado.

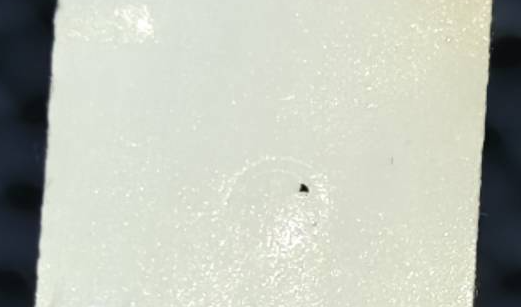

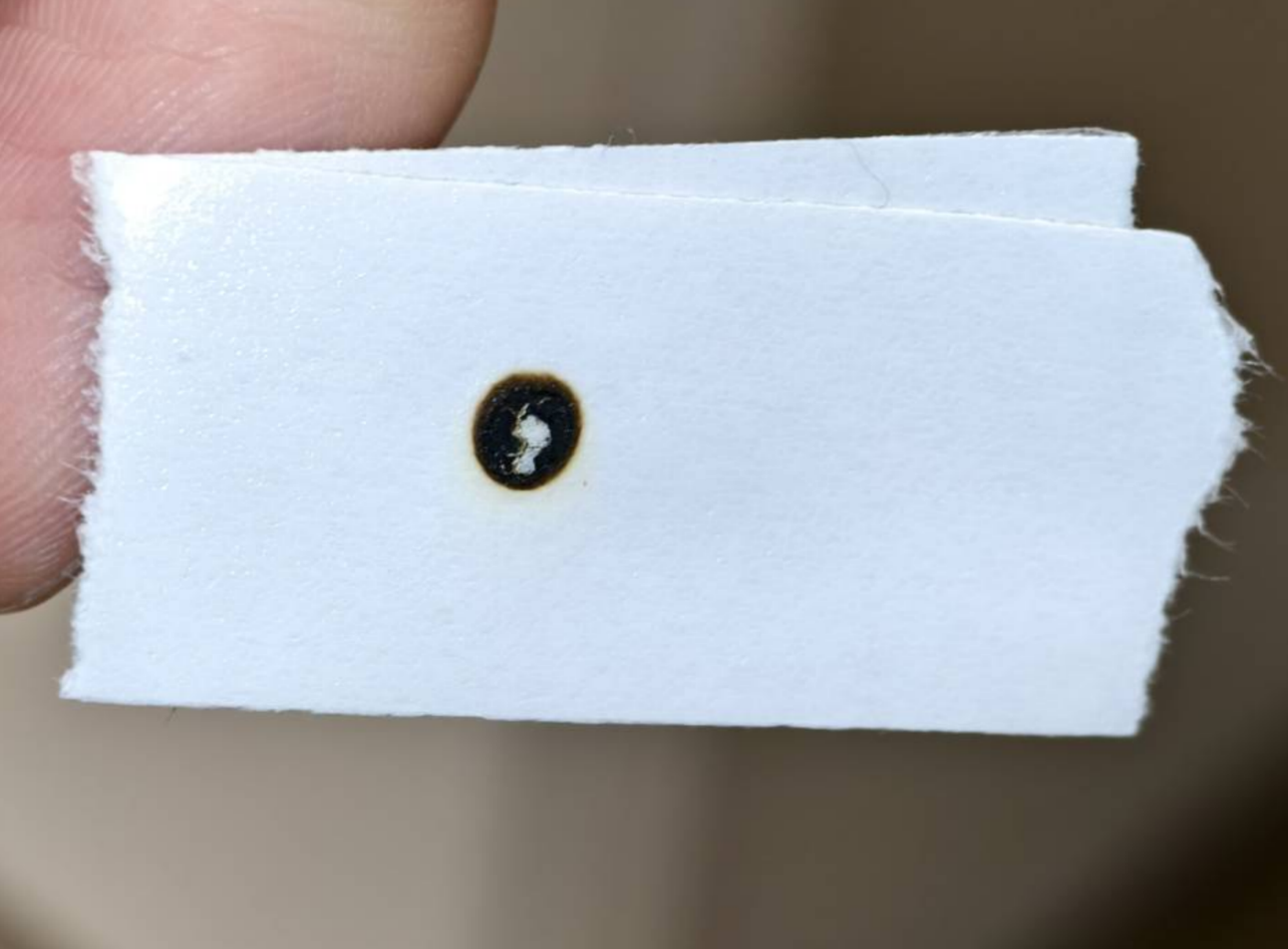

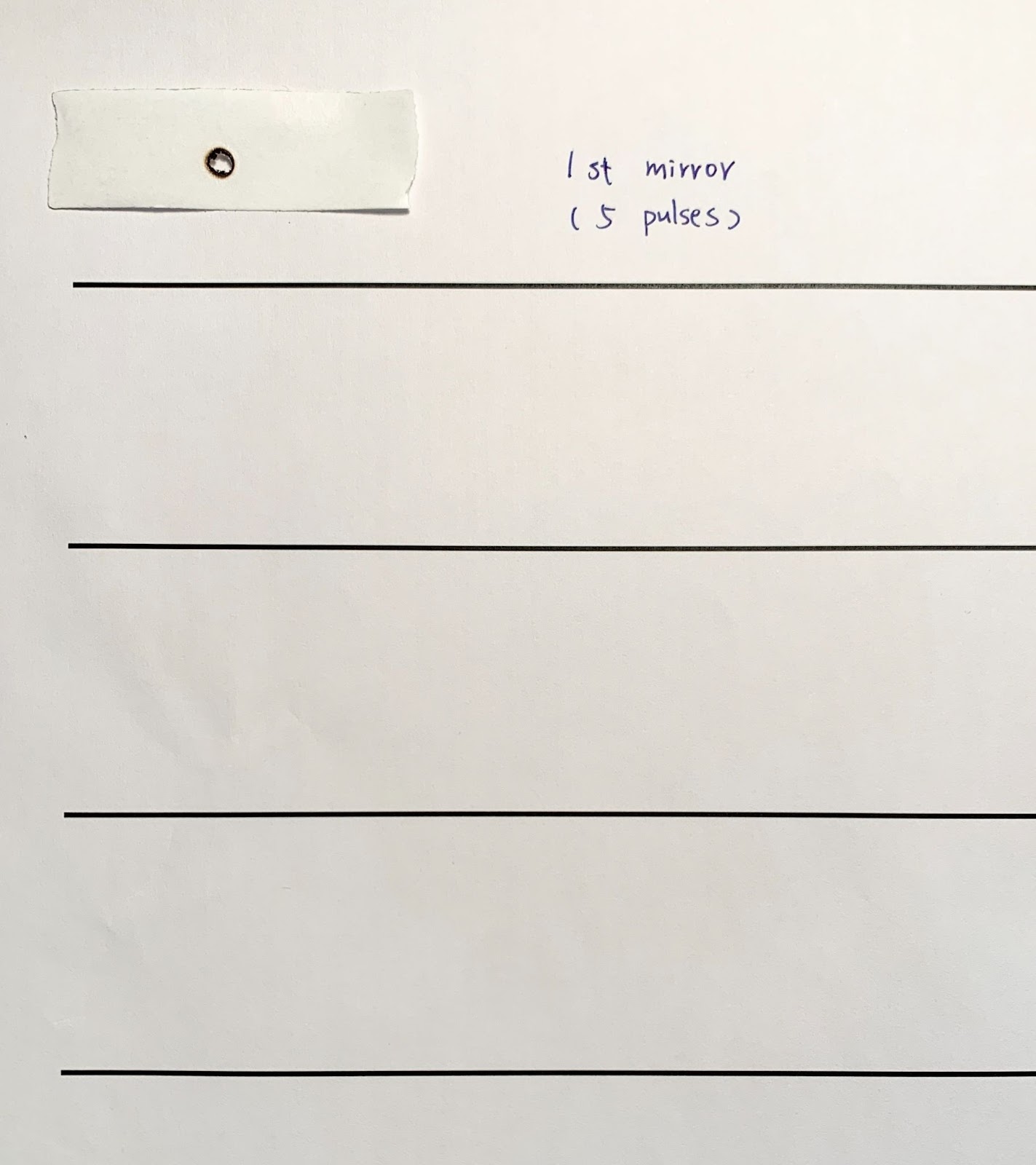

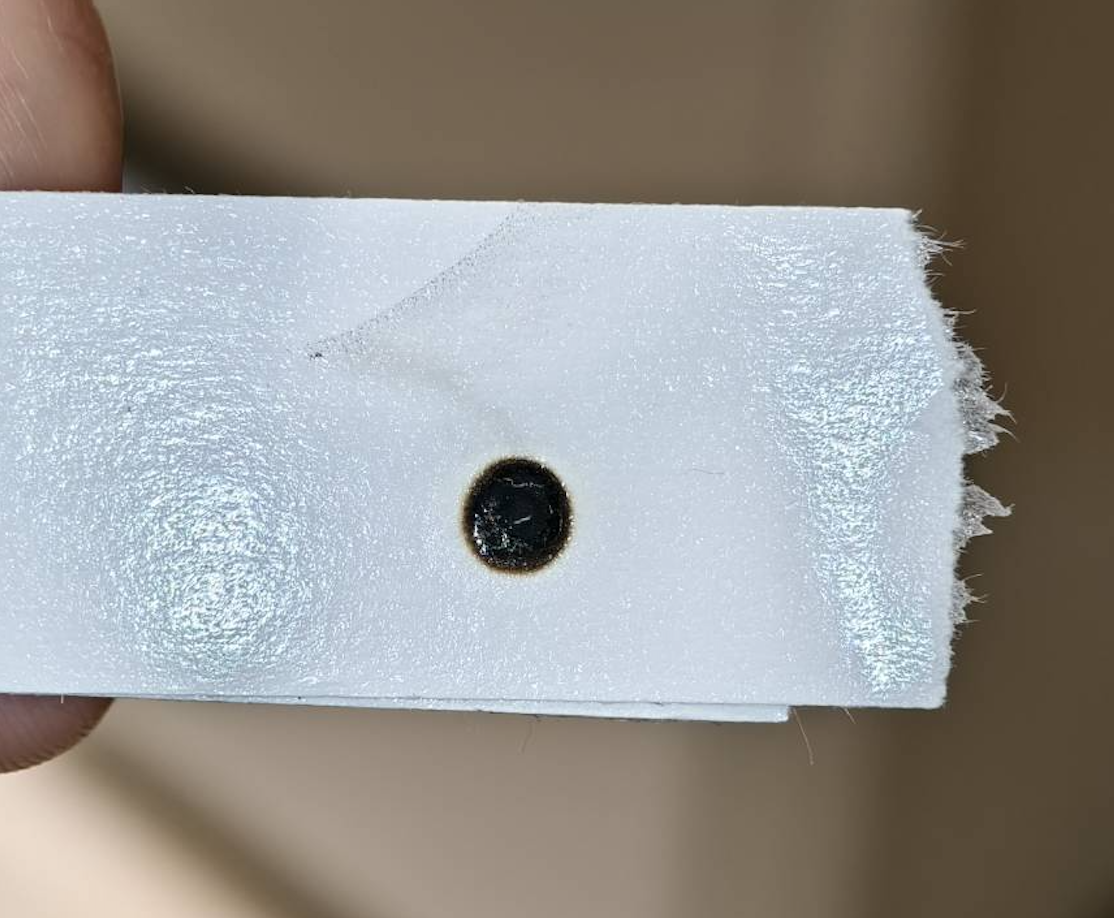

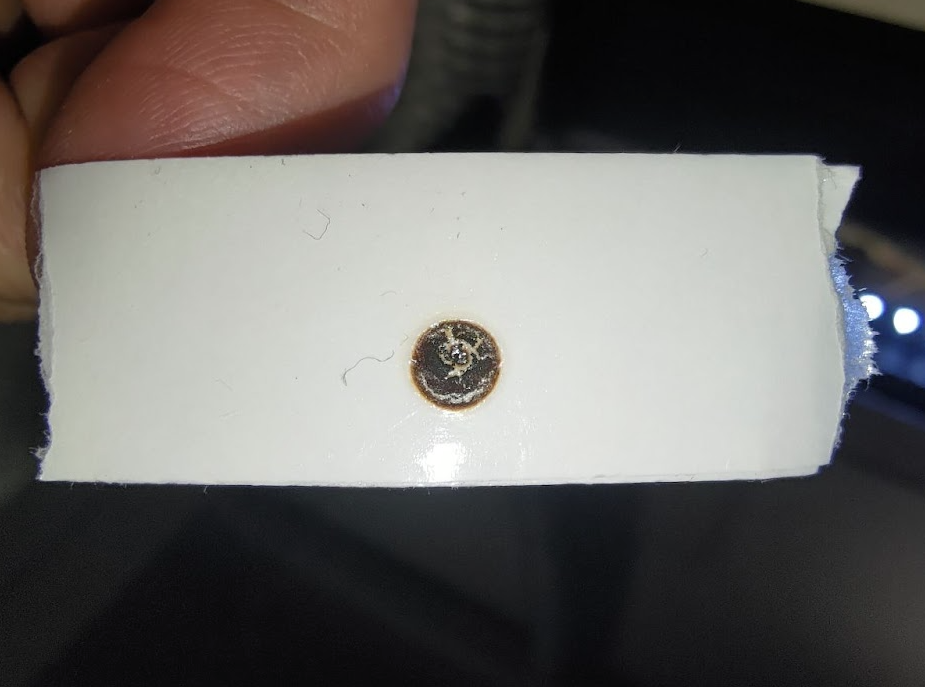

  Exemplos de Resultados na Fita
  Exemplo Bom - Redondo e Intenso	Exemplo Ruim - Fraco, Oco ou Irregular

• O resultado é bom >> Passo 7

• O resultado é ruim ou não há marcas >> Entre em Contato com o Suporte Técnico
  • Possível Causa:
    • O tubo laser está danificado e precisa ser substituído.
    • A fonte de alimentação do laser está danificada e precisa ser substituída.


1. Abra a porta.

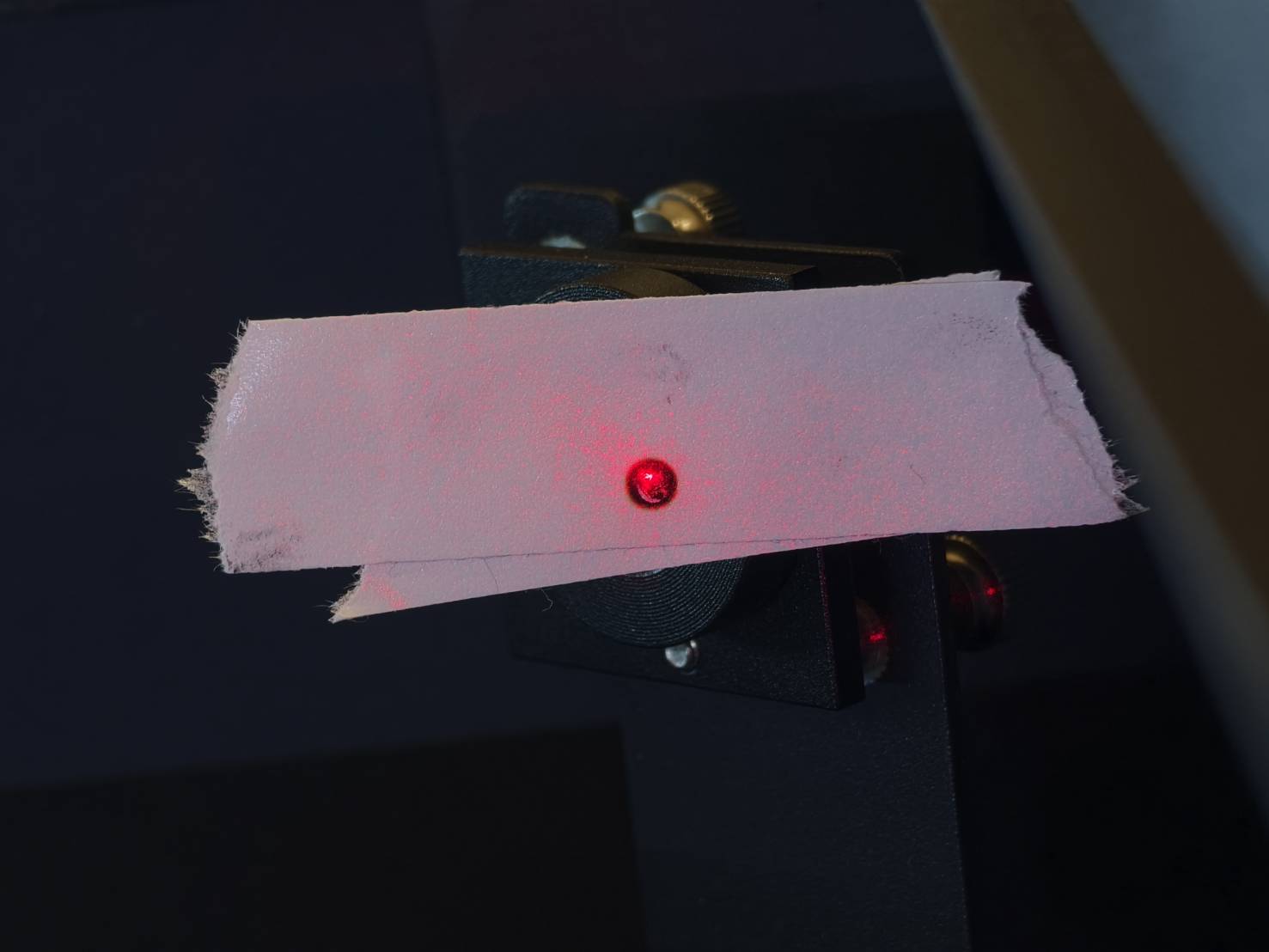

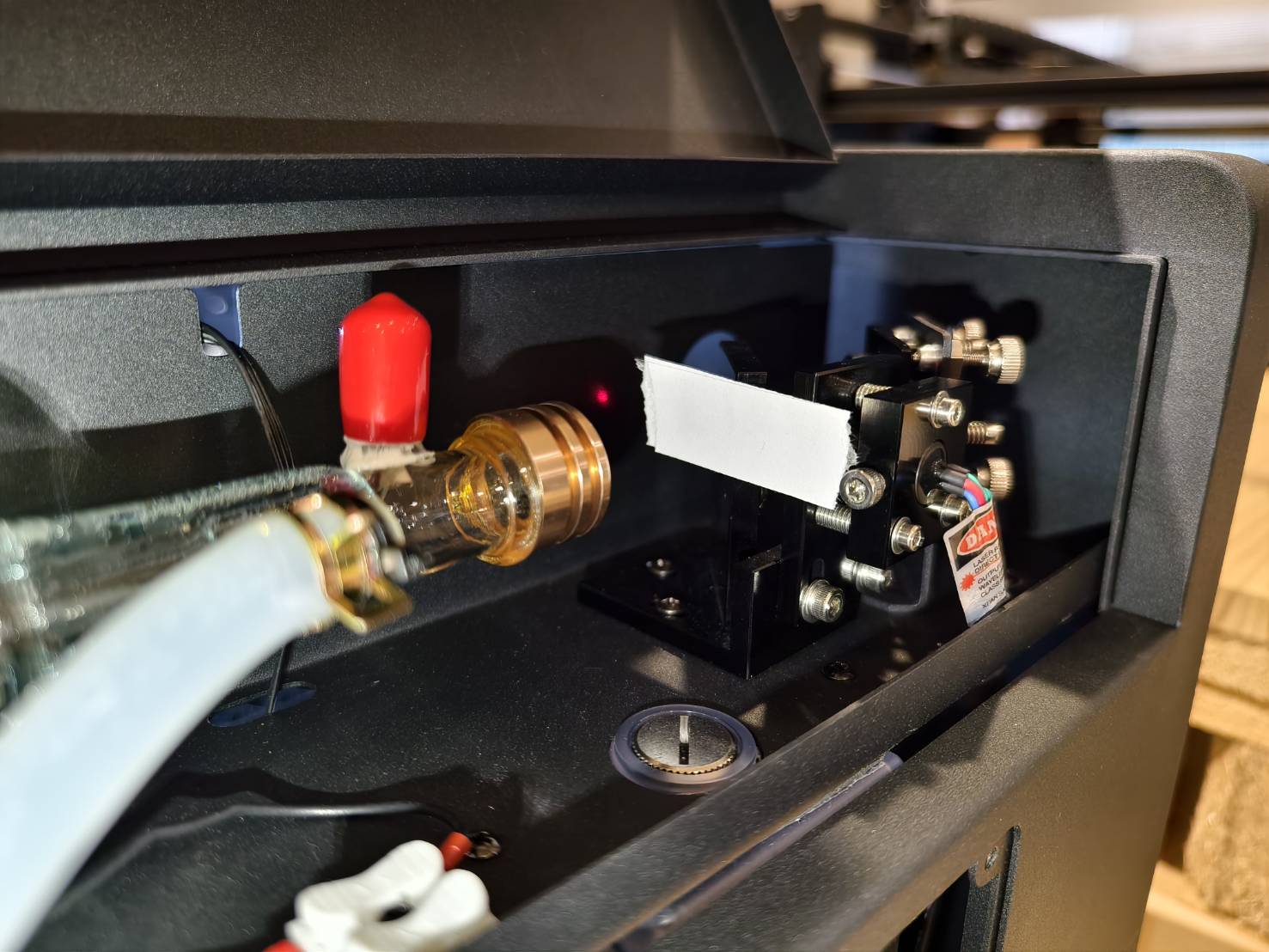

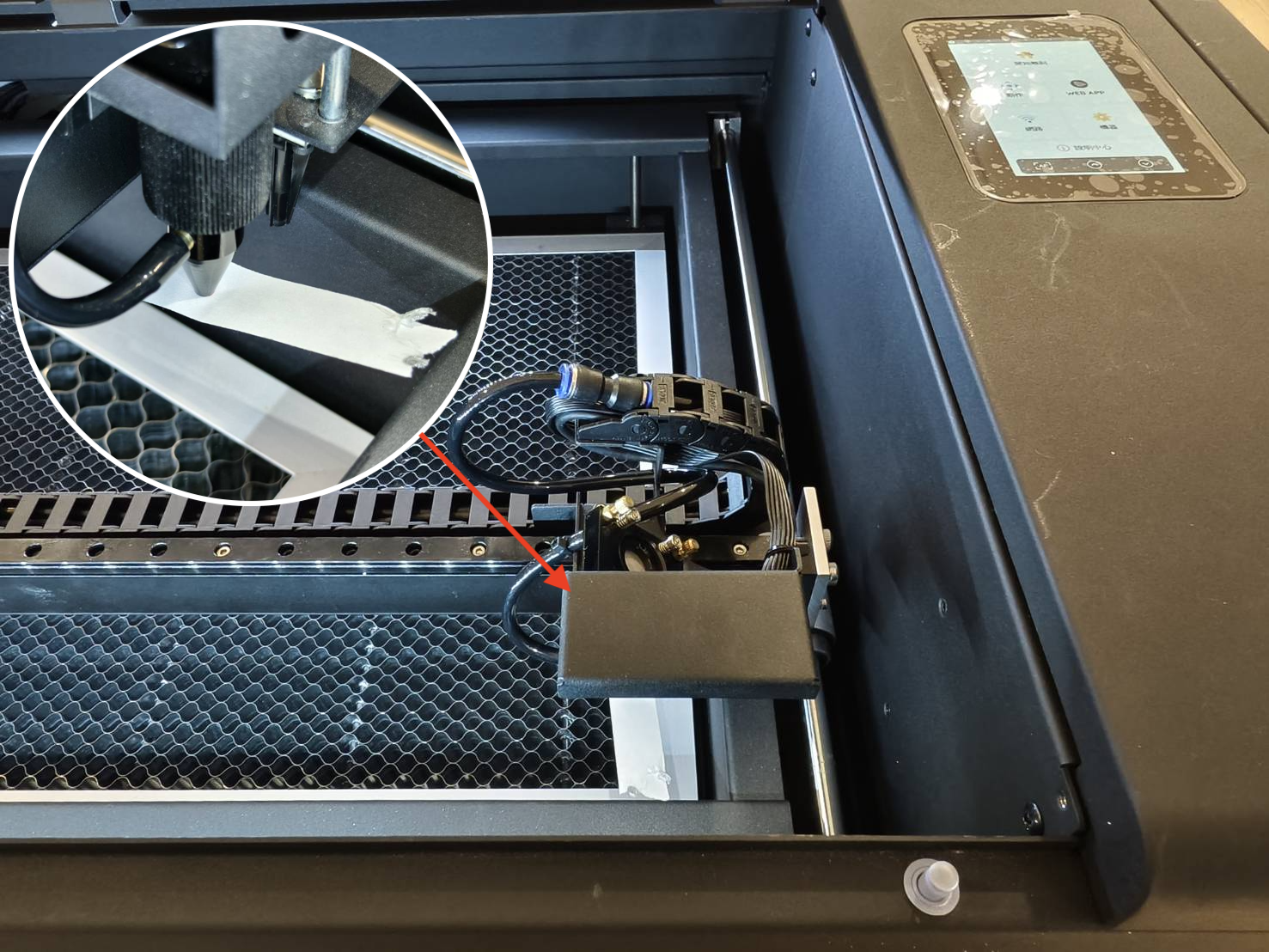

2. Coloque uma fita dupla face de duas camadas na entrada do terceiro espelho.
3. Entre no modo de controle e libere o motor.
4. Mova a cabeça do laser para o canto inferior direito.
5. Certifique-se de que o laser vermelho esteja ligado.
6. Feche a porta.
7. Faça 3 pulsos.

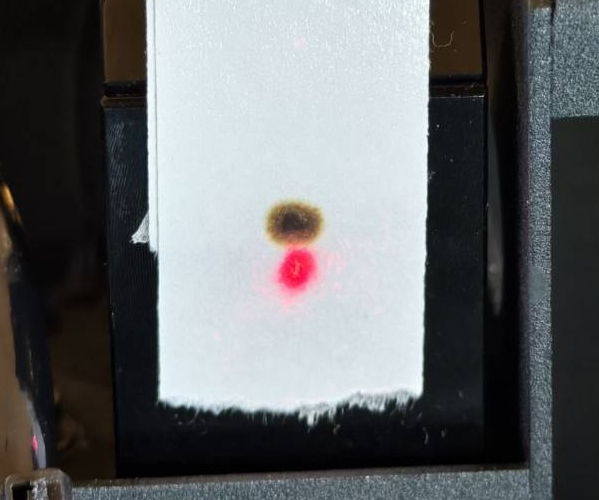

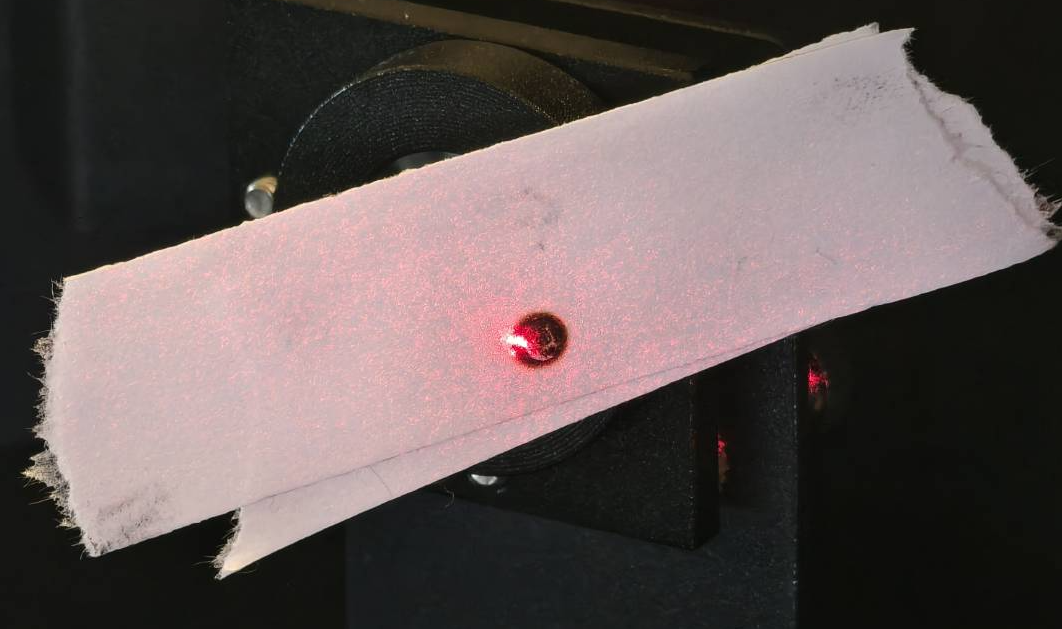

8. Verifique se o ponto do laser vermelho e a marca de queima se sobrepõem.
9. Ajuste o laser vermelho, se necessário.

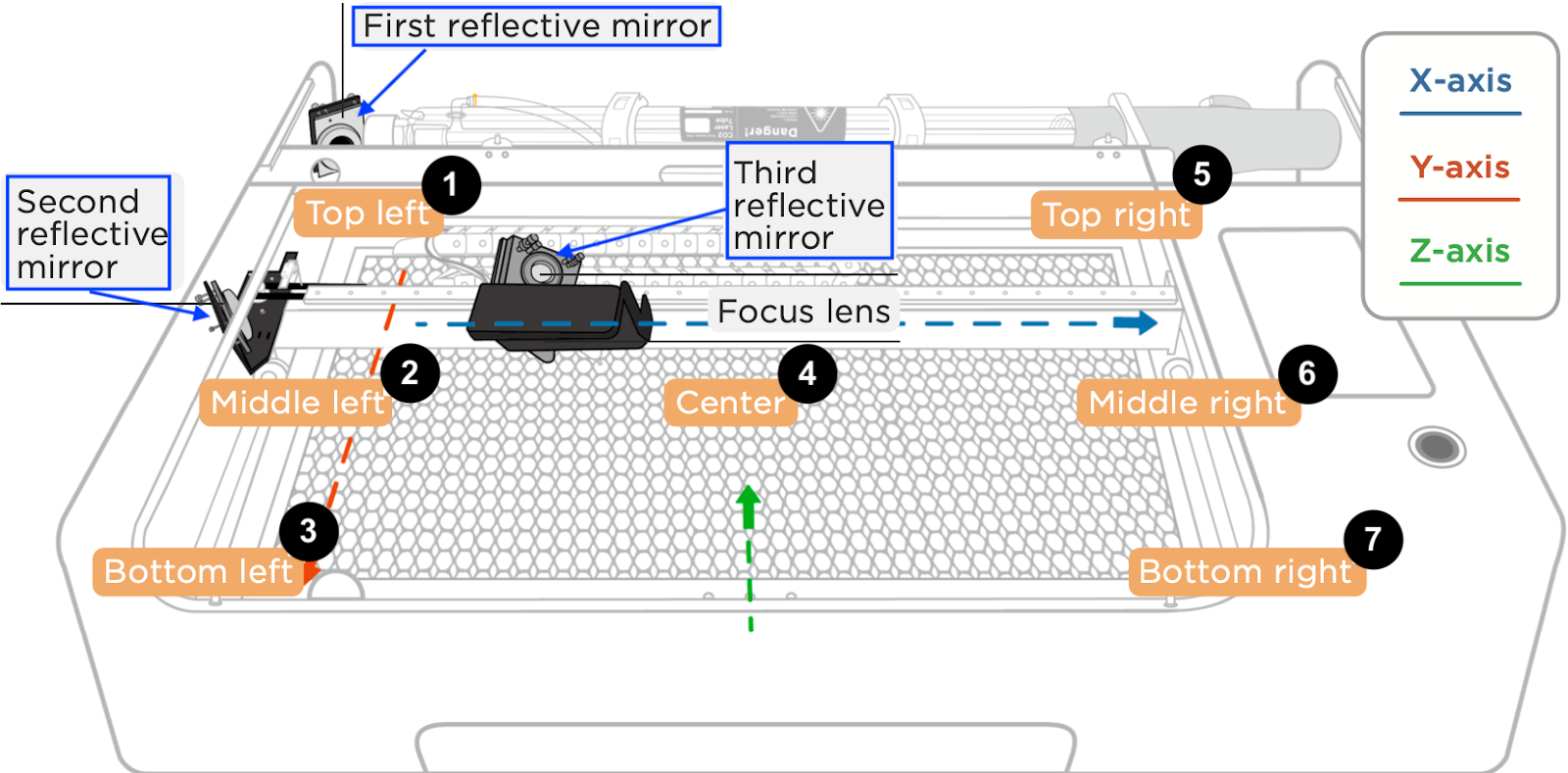

Visão geral da etapa:

Etapas detalhadas:

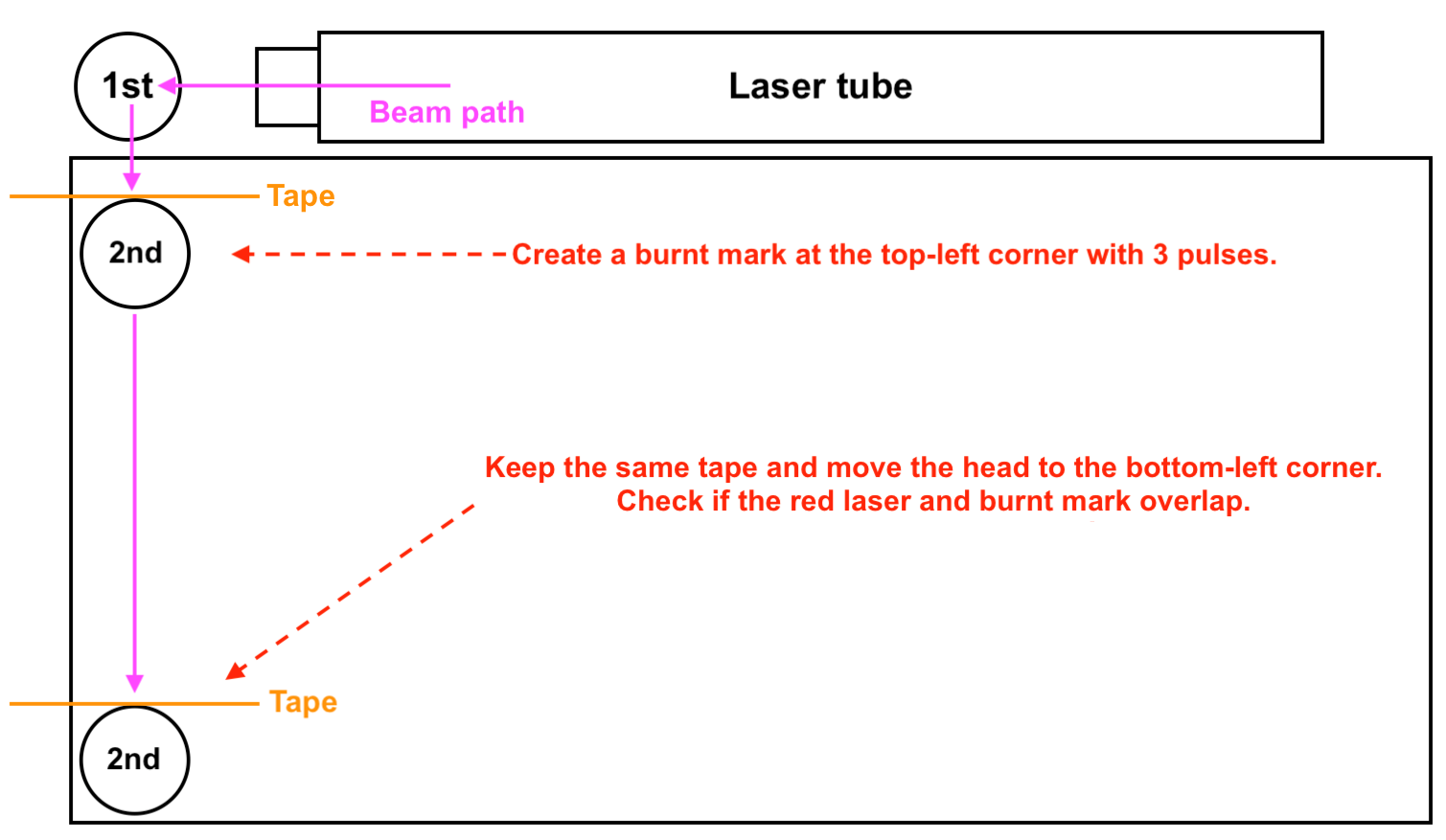

1. Remova a fita e coloque uma nova fita dupla face de duas camadas no 2º espelho.
2. Mova a cabeça do laser para o canto superior esquerdo.
3. Feche a porta e faça 3 pulsos.

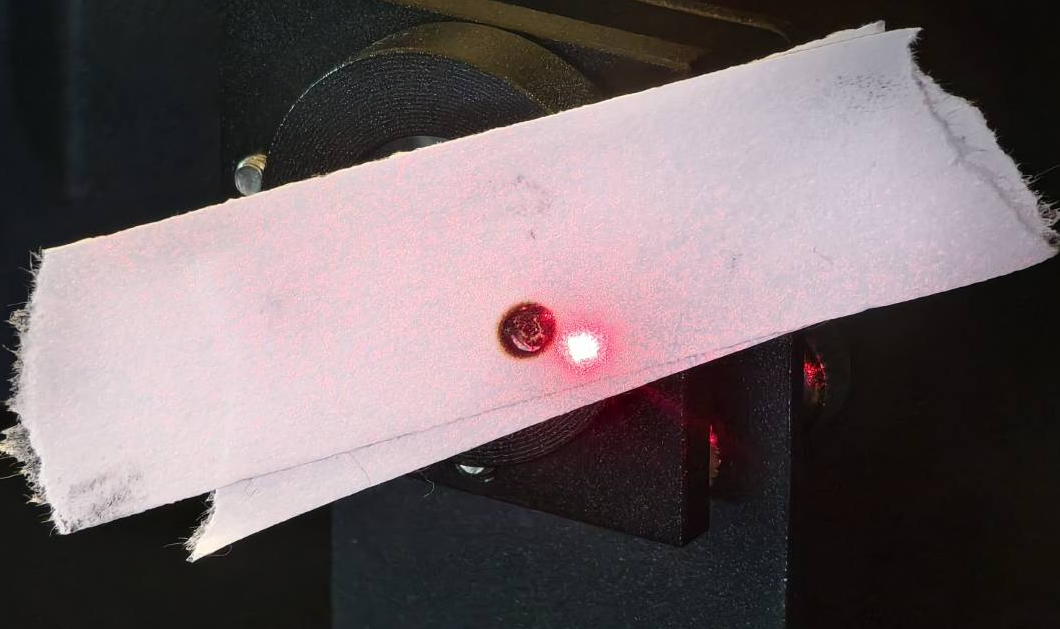

4. Verifique visualmente se o laser vermelho e a marca de queima se sobrepõem.

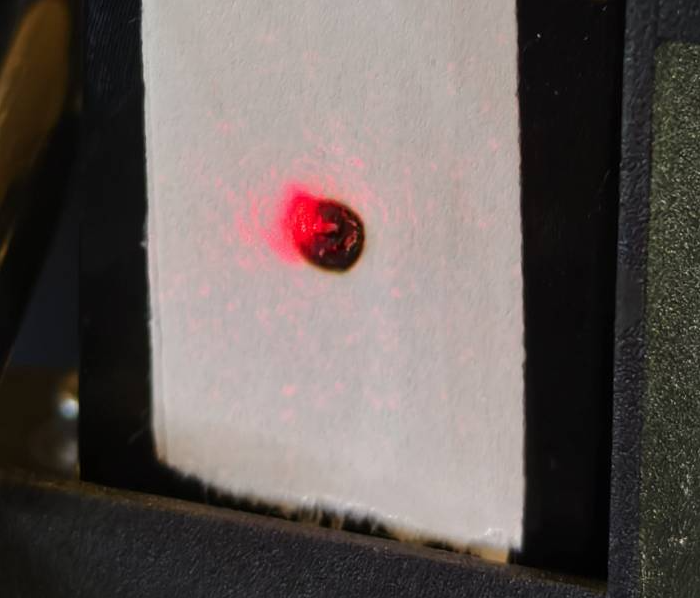

Bom Exemplo - Sobrepostos

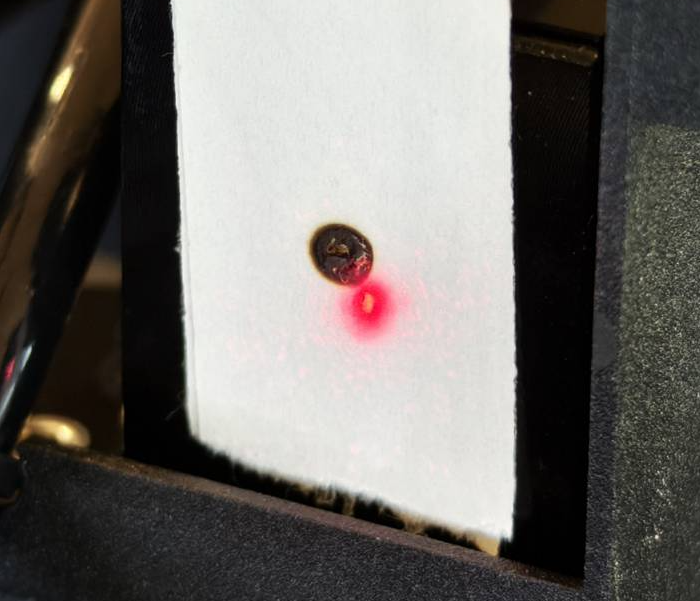

Mau Exemplo - Não Sobrepostos

• Bom resultado - Sobreposição >> Passo 9

• Resultado ruim - Sem sobreposição >> Passo 8.1

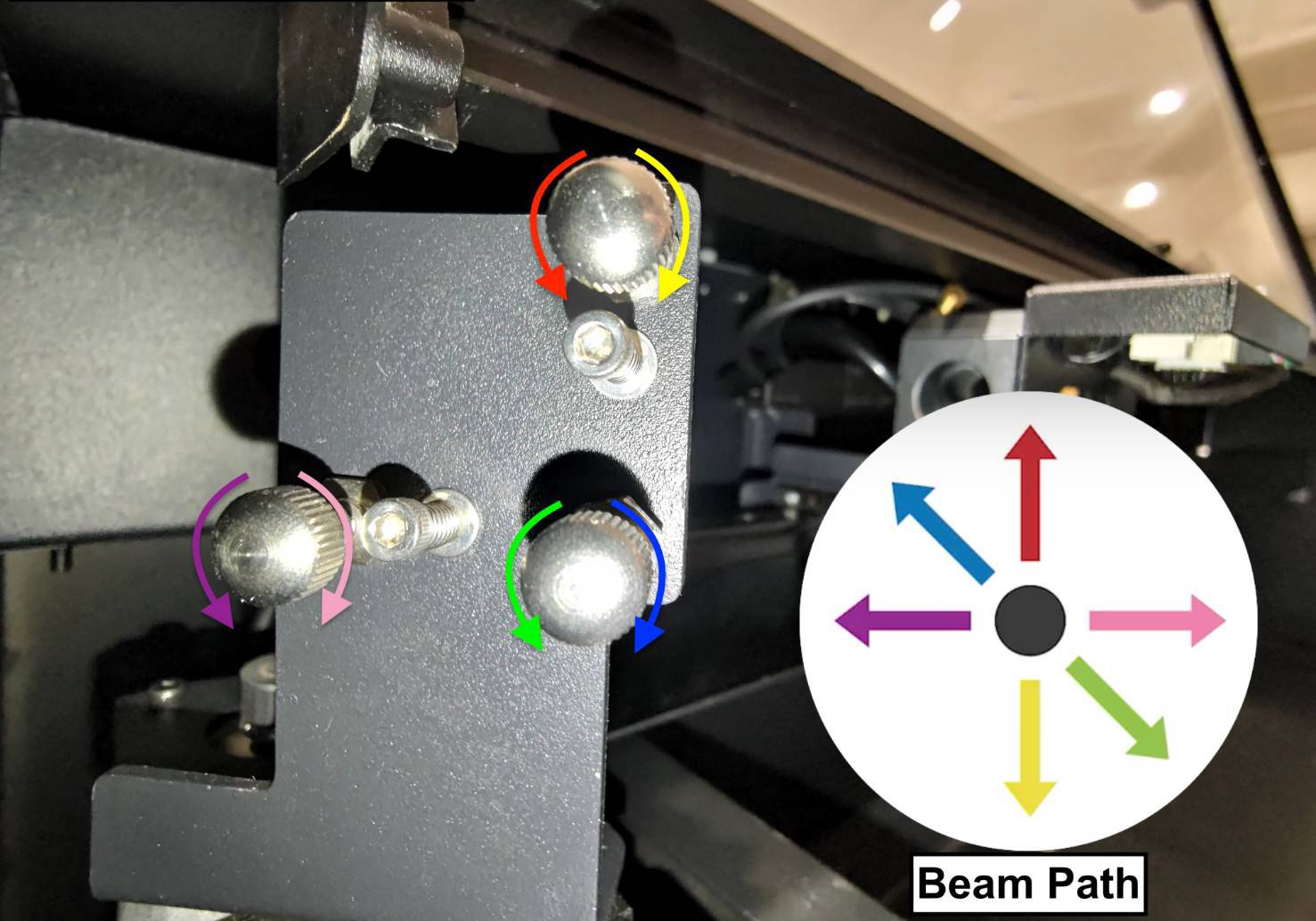

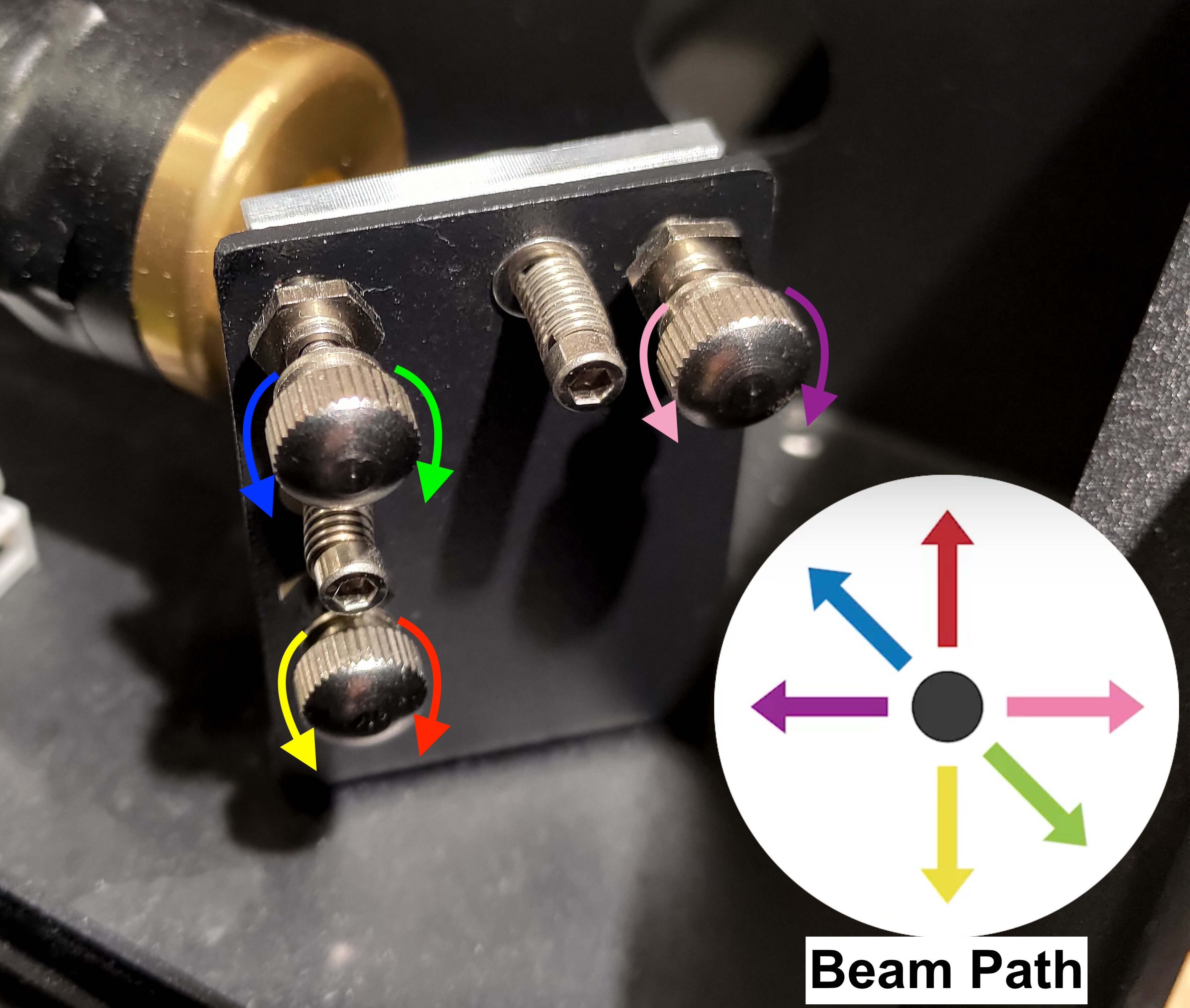

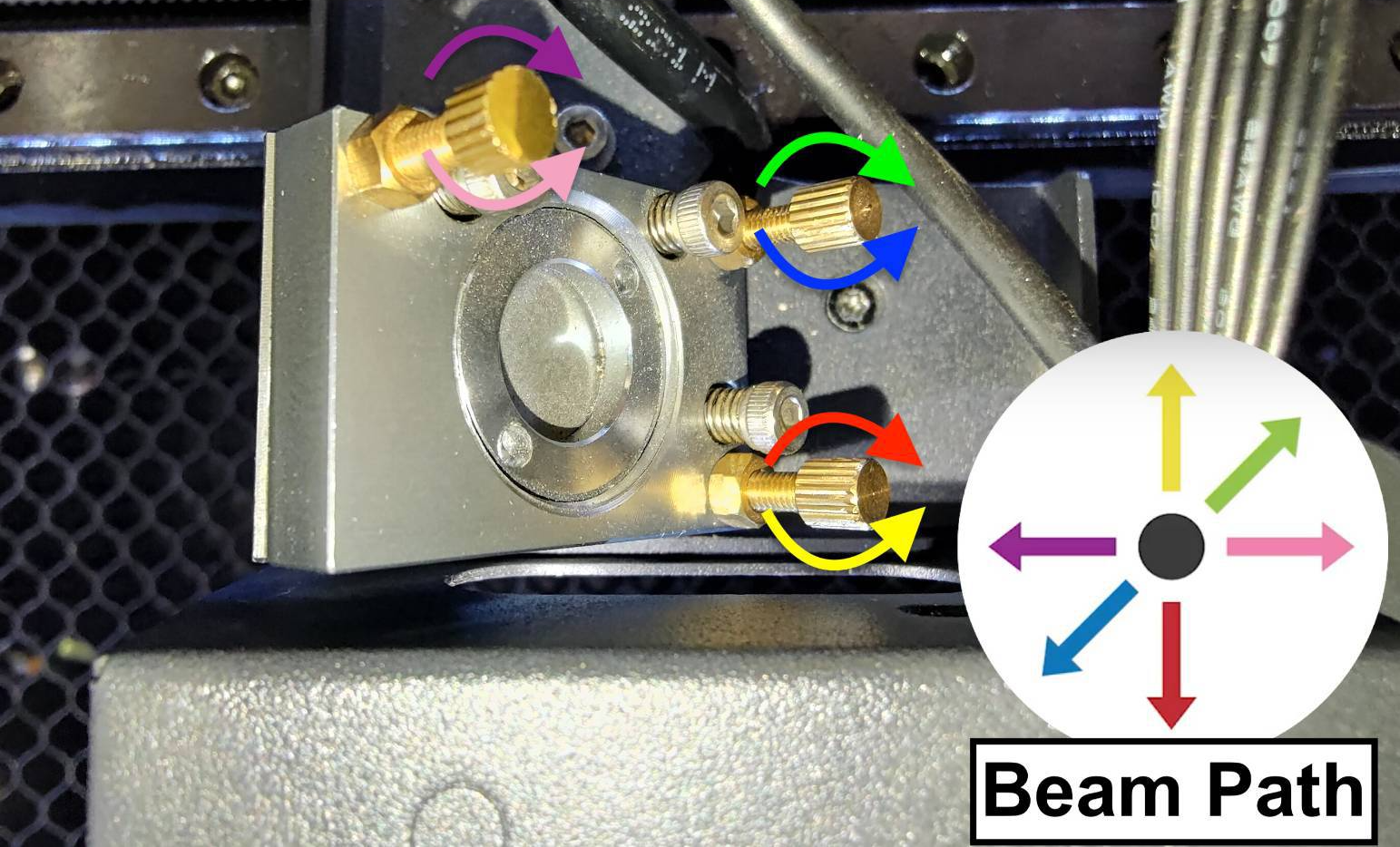

• Existem três parafusos no 1º espelho, e girá-los no sentido horário ou anti-horário alterará o caminho do feixe, o que significa que a posição do ponto do laser vermelho mudará.

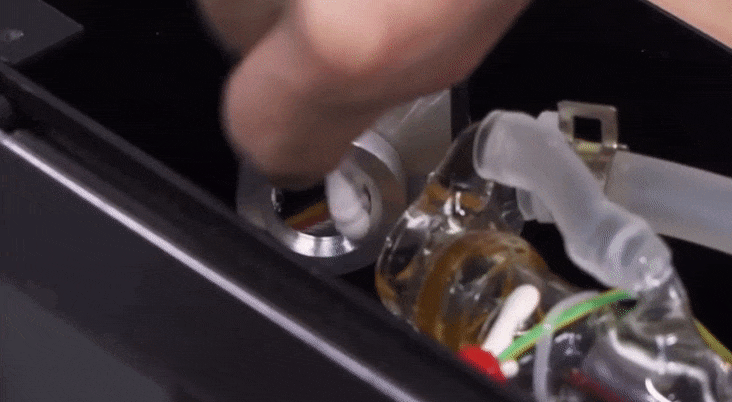

• Aprenda como afrouxar a porca corretamente:
  Primeiro, borrife álcool nas porcas para dissolver o gel ou cola e aguarde alguns segundos.



• Em seguida, use o alicate para segurar o parafuso e afrouxe a porca com a chave de boca dupla girando-a no sentido anti-horário.



• Demonstração
  (Observe que os parafusos no vídeo foram afrouxados antes da gravação.)


• Determine a posição do seu ponto de laser vermelho, mire no parafuso e sua direção de rotação.
  Veja a foto abaixo e encontre o número que corresponde à posição do seu ponto de laser vermelho:



• Para #1:
  O ponto do laser vermelho precisa se mover para baixo e para a direita para se sobrepor ao primeiro ponto
  O parafuso superior esquerdo deve ser girado no sentido horário. Consulte a imagem abaixo.




  Para #2:
  O ponto do laser vermelho deve descer verticalmente para se sobrepor ao primeiro ponto.
  O parafuso inferior esquerdo deve ser girado no sentido anti-horário. Consulte a imagem abaixo.





  Para #3:
  O ponto do laser vermelho deve primeiro descer e depois mover-se para a esquerda para se sobrepor ao primeiro ponto.
  O parafuso inferior esquerdo deve ser girado no sentido anti-horário para fazer o ponto descer.
  O parafuso superior direito deve ser girado no sentido horário para fazer o ponto mover-se para a esquerda.
  Consulte a imagem abaixo.




  Para #4:
  O ponto do laser vermelho deve mover-se para a direita para se sobrepor ao primeiro ponto.
  O parafuso superior direito deve ser girado no sentido anti-horário. Consulte a imagem abaixo.





  Para #5:
  O ponto do laser vermelho deve mover-se para a esquerda para se sobrepor ao primeiro ponto.
  O parafuso superior direito deve ser girado no sentido horário. Consulte a imagem abaixo.





  Para #6:
  O ponto do laser vermelho deve primeiro mover-se para a direita e depois subir para se sobrepor ao primeiro ponto.
  O parafuso superior direito deve ser girado no sentido anti-horário para fazer o ponto mover-se para a direita.
  O parafuso inferior esquerdo deve ser girado no sentido horário para fazer o ponto subir.
  Consulte a imagem abaixo.




  Para #7:
  O ponto do laser vermelho precisa subir verticalmente para se sobrepor ao primeiro ponto.
  O parafuso inferior esquerdo deve ser girado no sentido horário. Consulte a imagem abaixo.




  Para #8:
  O ponto do laser vermelho precisa subir e ir para a esquerda para se sobrepor ao primeiro ponto
  O parafuso superior esquerdo deve ser girado no sentido anti-horário. Consulte a imagem abaixo.



• Aperte a porca após ajustar o parafuso girando-o no sentido horário.

Visão geral da etapa:

Etapas detalhadas:

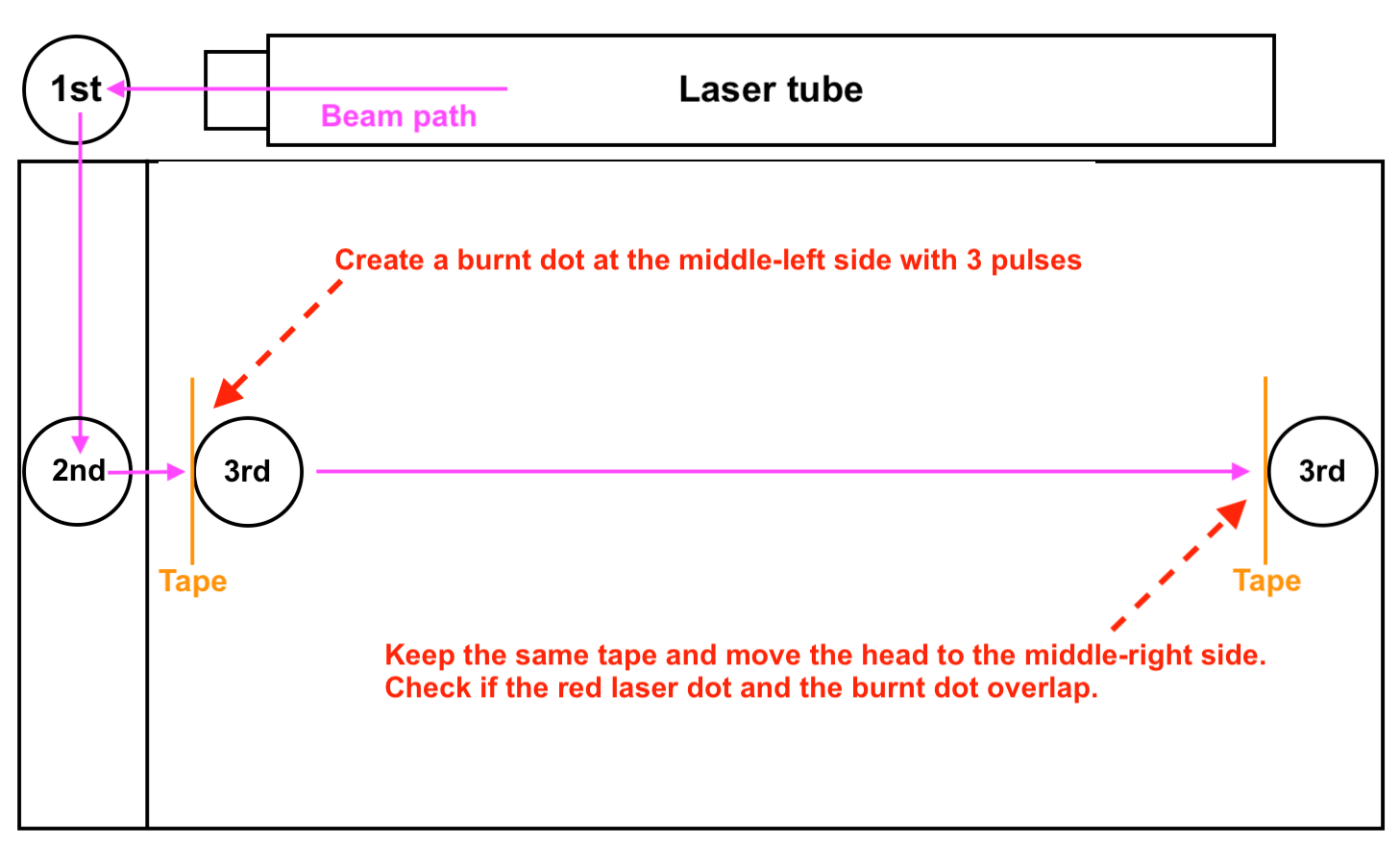

1. Remova a fita e coloque uma nova fita dupla face de duas camadas na entrada do terceiro espelho.
2. Mova a cabeça do laser para o meio do lado esquerdo.
3. Feche a porta e faça 3 pulsos.
4. Verifique visualmente se o laser vermelho e a marca de queima se sobrepõem.

Bom Exemplo - Sobrepostos

Mau Exemplo - Não Sobrepostos

• Bom resultado - Sobreposição >> Passo 10

• Resultado ruim - Sem sobreposição >> Passo 9.1

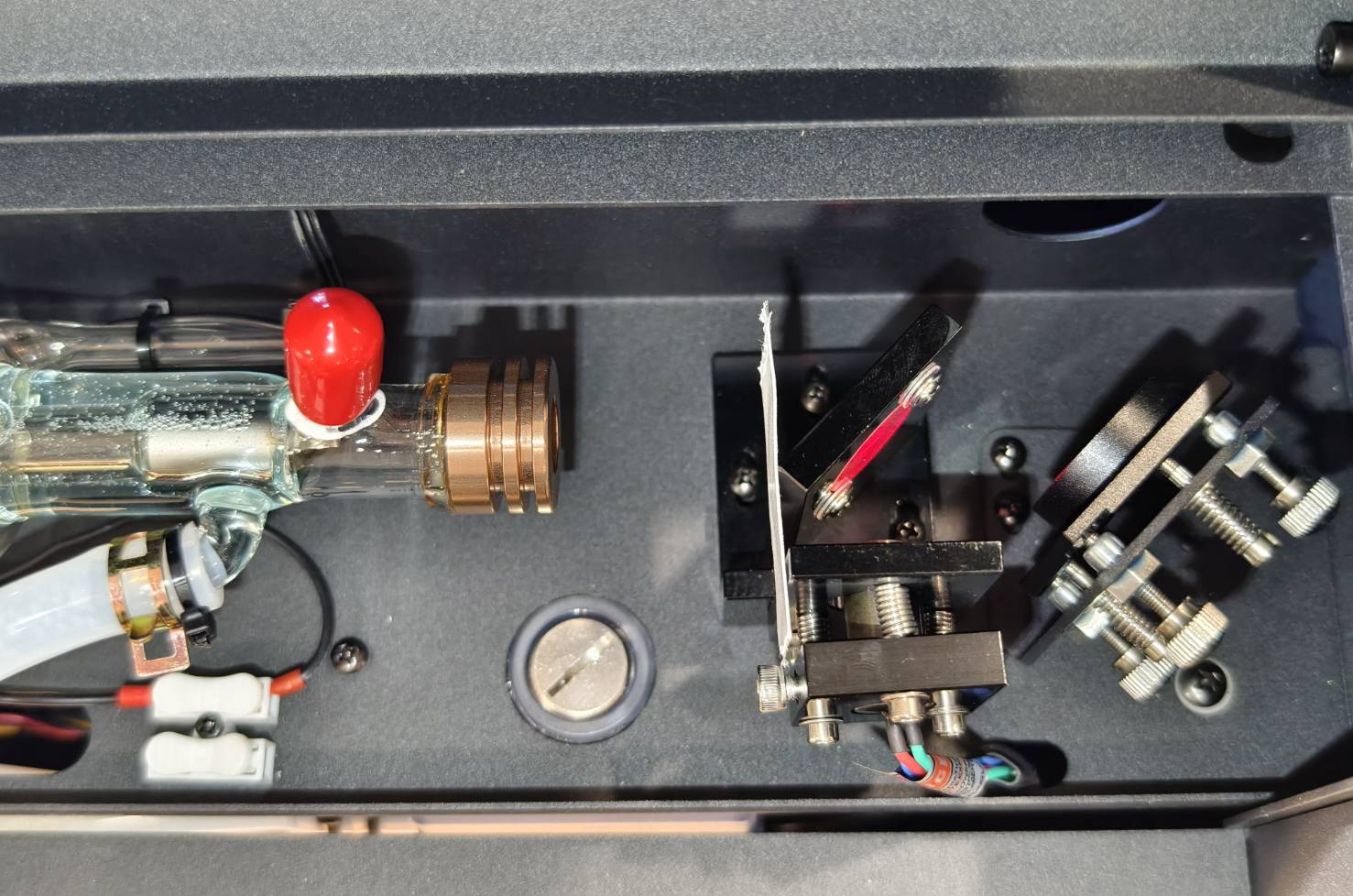

• Existem três parafusos no 2º espelho, e girá-los no sentido horário ou anti-horário alterará o caminho do feixe, o que significa a posição do ponto do laser vermelho mudará.

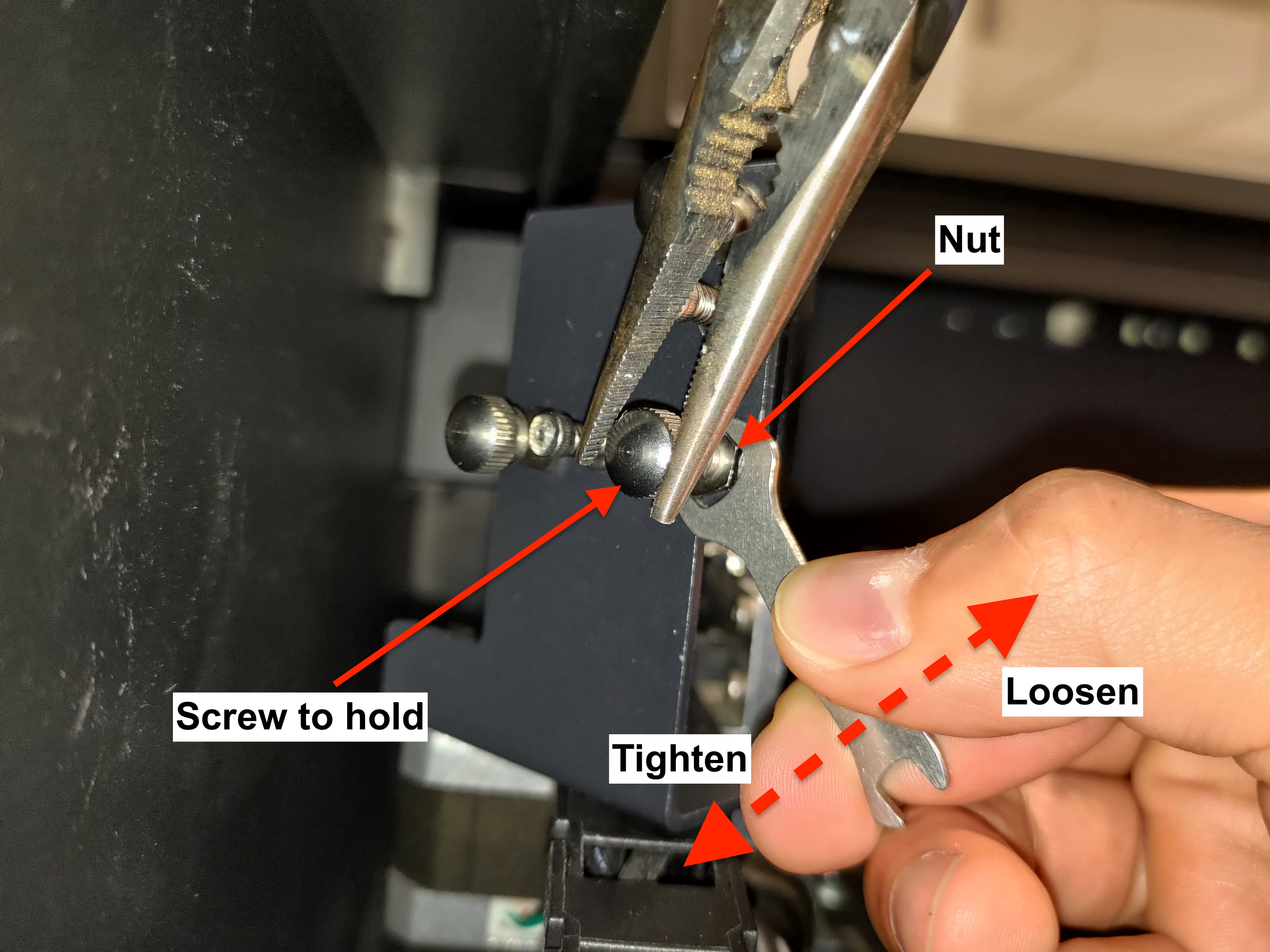

• Aprenda a afrouxar a porca corretamente.
  Primeiro, borrife álcool nas porcas para dissolver o gel ou cola e aguarde alguns segundos.




• Em seguida, use o alicate para segurar o parafuso e afrouxe a porca com a chave de boca dupla girando-a no sentido anti-horário.





• Demonstração
  (Observe que os parafusos no vídeo foram afrouxados antes da gravação.)


• Determine a posição do seu ponto de laser vermelho, mire no parafuso e sua direção de rotação.
  Observe a foto abaixo e encontre o número que corresponde à posição do ponto do laser vermelho.




• Para #1:
  O ponto do laser vermelho precisa descer para a direita para se sobrepor ao primeiro ponto.
  O parafuso inferior direito precisará ser girado no sentido anti-horário.
  Consulte a imagem abaixo.





  Para #2:
  O ponto do laser vermelho precisa descer verticalmente para se sobrepor ao primeiro ponto.
  O parafuso superior direito deve ser girado no sentido horário. Consulte a imagem abaixo.





  Para #3:
  O ponto do laser vermelho deve primeiro descer e depois mover-se para a esquerda para se sobrepor ao primeiro ponto.
  O parafuso superior direito precisará ser girado no sentido horário para fazer o ponto descer.
  O parafuso inferior esquerdo precisará ser girado no sentido anti-horário para fazer o ponto ir para a esquerda.
  Consulte a imagem abaixo.





  Para #4:
  O ponto do laser vermelho deve mover-se para a direita para se sobrepor ao primeiro ponto.
  O parafuso inferior esquerdo deve ser girado no sentido horário. Consulte a imagem abaixo.




  Para #5:
  O ponto do laser vermelho precisa ir para a esquerda para se sobrepor ao primeiro ponto.
  O parafuso inferior esquerdo deve ser girado no sentido anti-horário.
  Consulte a imagem abaixo.





  Para #6:
  O ponto do laser vermelho precisa ir primeiro para a direita e depois para cima para se sobrepor ao primeiro ponto.
  O parafuso inferior esquerdo precisará ser girado no sentido horário para fazer o ponto ir para a direita.
  O parafuso superior direito precisará ser girado no sentido anti-horário para fazer o ponto subir.
  Consulte a imagem abaixo.





  Para #7:
  O ponto do laser vermelho precisa subir verticalmente para se sobrepor ao primeiro ponto.
  O parafuso superior direito deve ser girado no sentido anti-horário. Consulte a imagem abaixo.





  Para #8:
  O ponto do laser vermelho precisa subir e ir para a esquerda para se sobrepor ao primeiro ponto
  O parafuso inferior direito precisará ser girado no sentido horário. Consulte a imagem abaixo.





• Por favor, aperte a porca após ajustar o parafuso, girando-a no sentido horário.

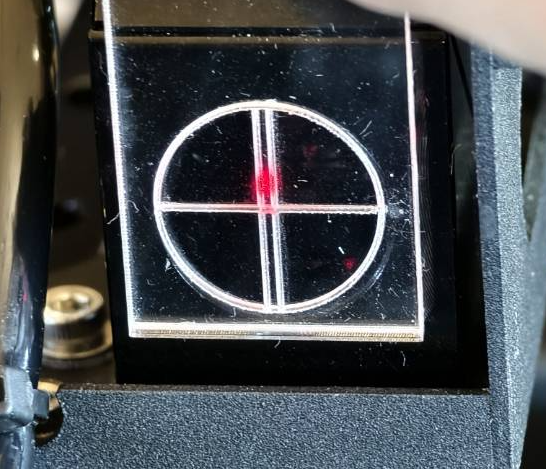

• Por favor, use o link para baixar o arquivo e use um acrílico transparente de 3mm para gravar e cortar.

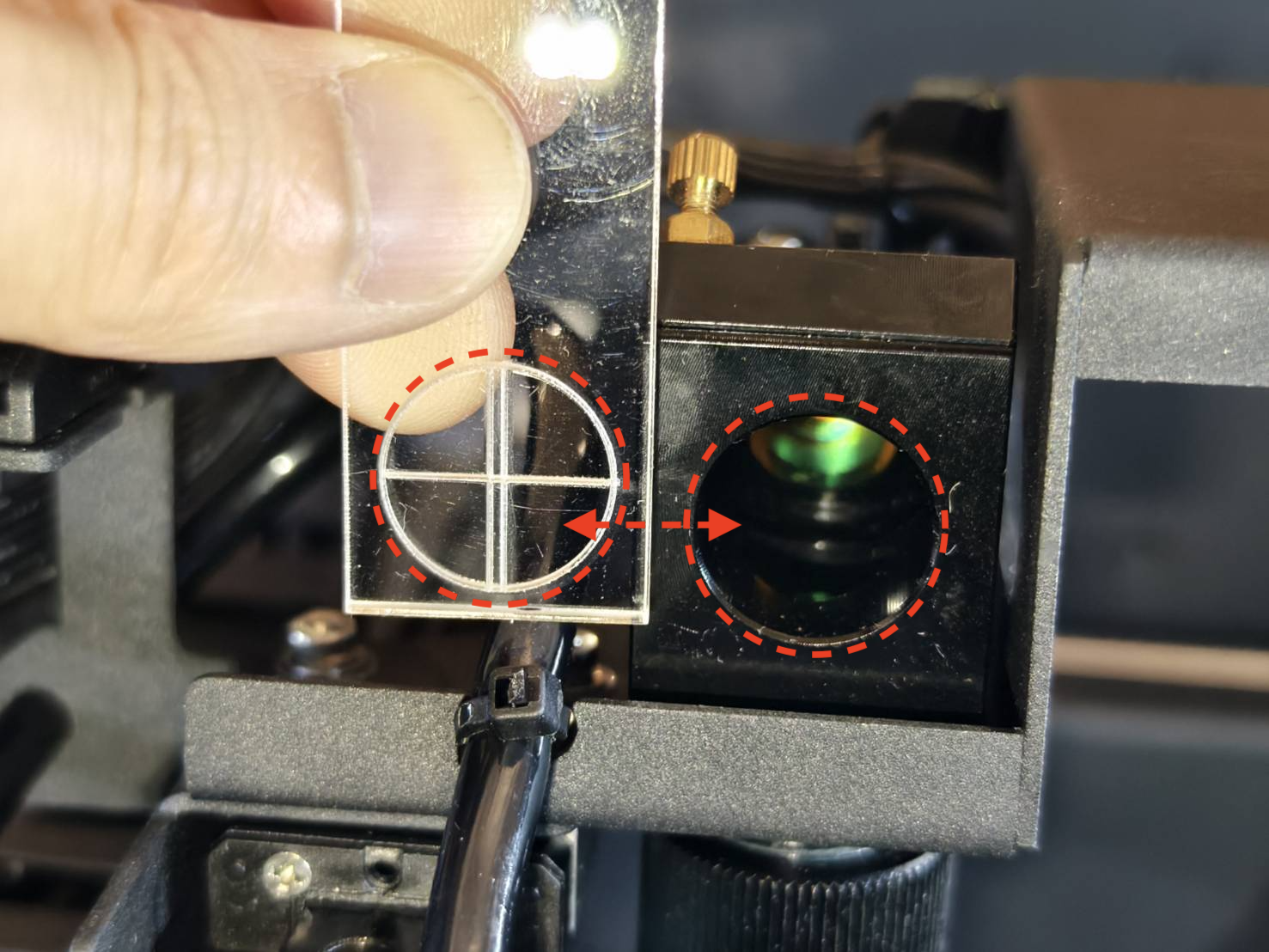

• O círculo da ferramenta corresponderá à entrada, conforme mostrado na foto abaixo.

• Se sua máquina não conseguir cortar nenhuma área da mesa, você precisará criar uma ferramenta temporária.

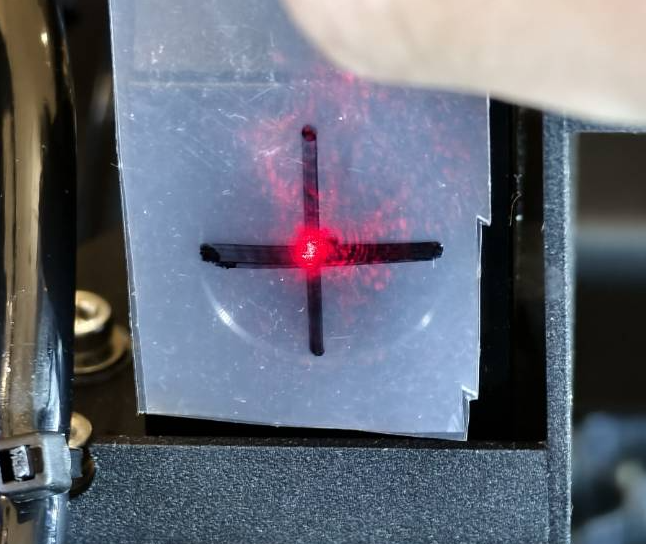

  Use um pedaço de fita adesiva transparente e dobre-a para encobrir a parte adesiva.

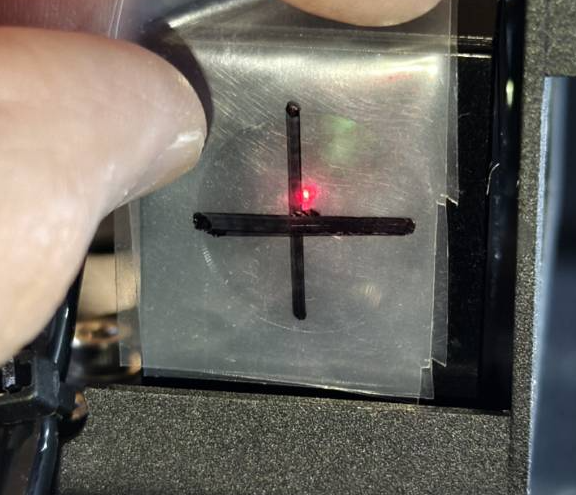

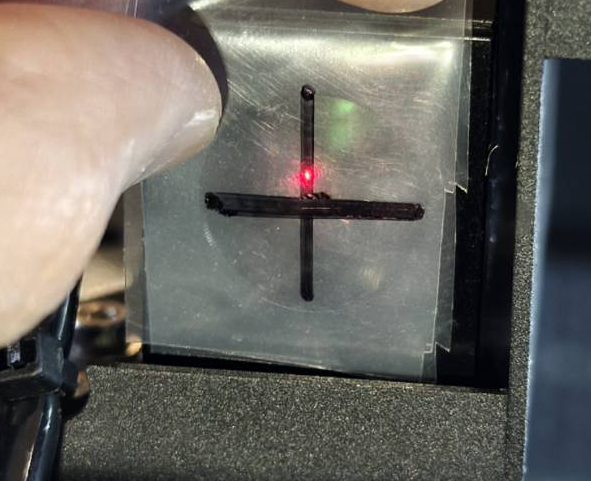

  Desenhe duas linhas como mostrado nas fotos abaixo.



• O centro das linhas na fita será o centro da entrada circular.
  (Recomenda-se marcar dois pontos, como os pontos vermelhos na foto abaixo, para alinhar as linhas na fita.)


• Após criar a ferramenta, mova a cabeça do laser para o centro.

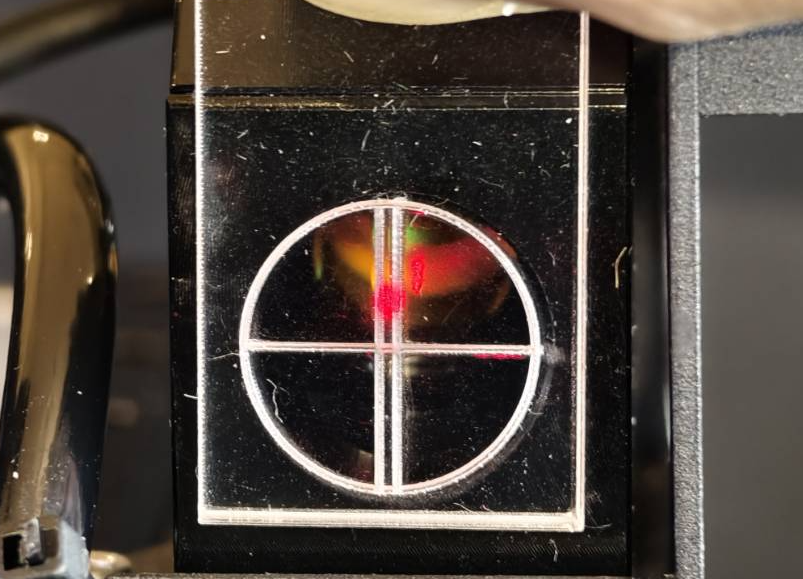

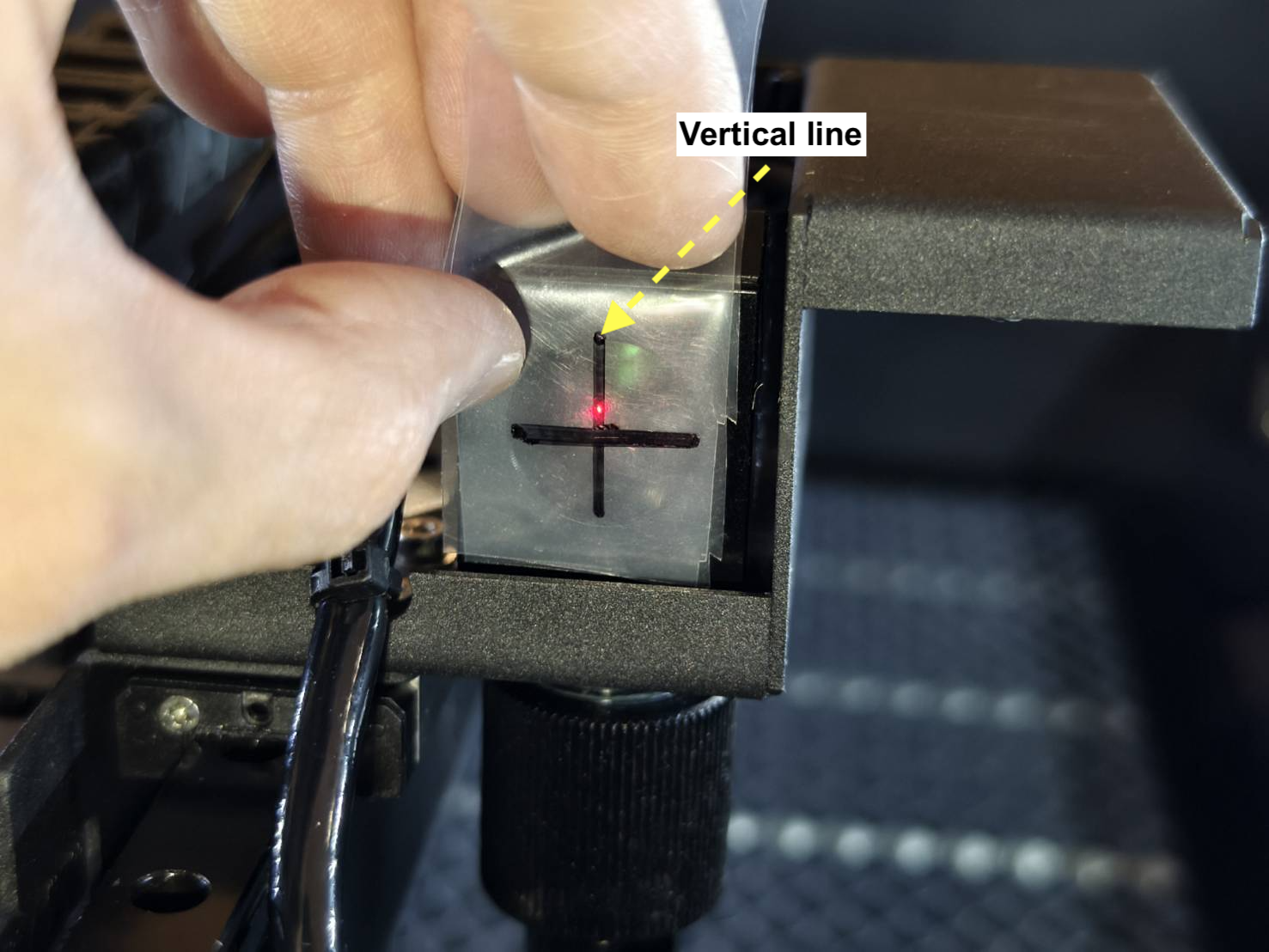

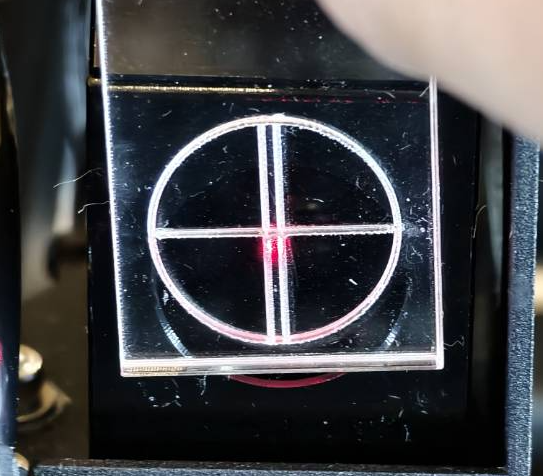

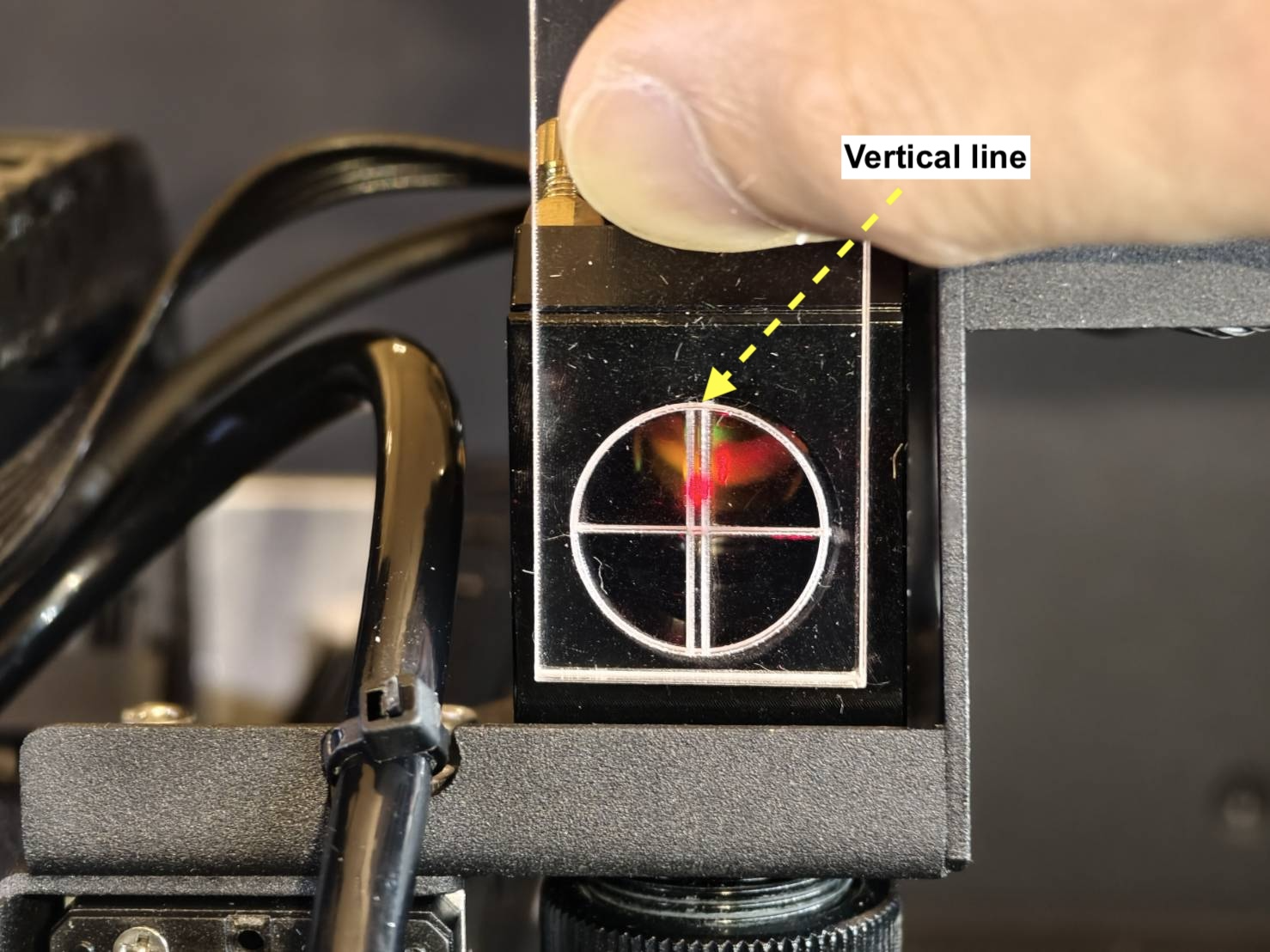

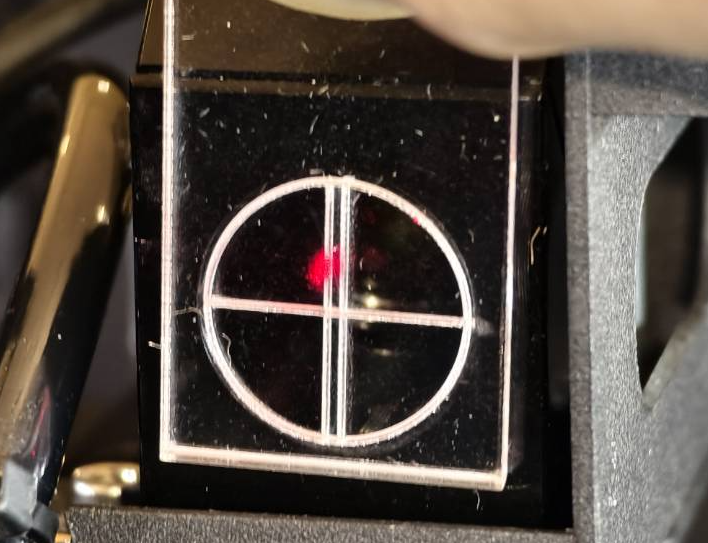

• Verifique a linha vertical com a ferramenta.
  Alinhe o círculo ou os pontos da ferramenta com a entrada e verifique a posição do ponto do laser vermelho.


  Acrílico
  Exemplo Correto		Exemplo Incorreto




  Fita
  Correto - Centralizado	Incorreto - Descentralizado

• Resultado correto >> Passo 11

• Resultado incorreto >> Passo 10.1

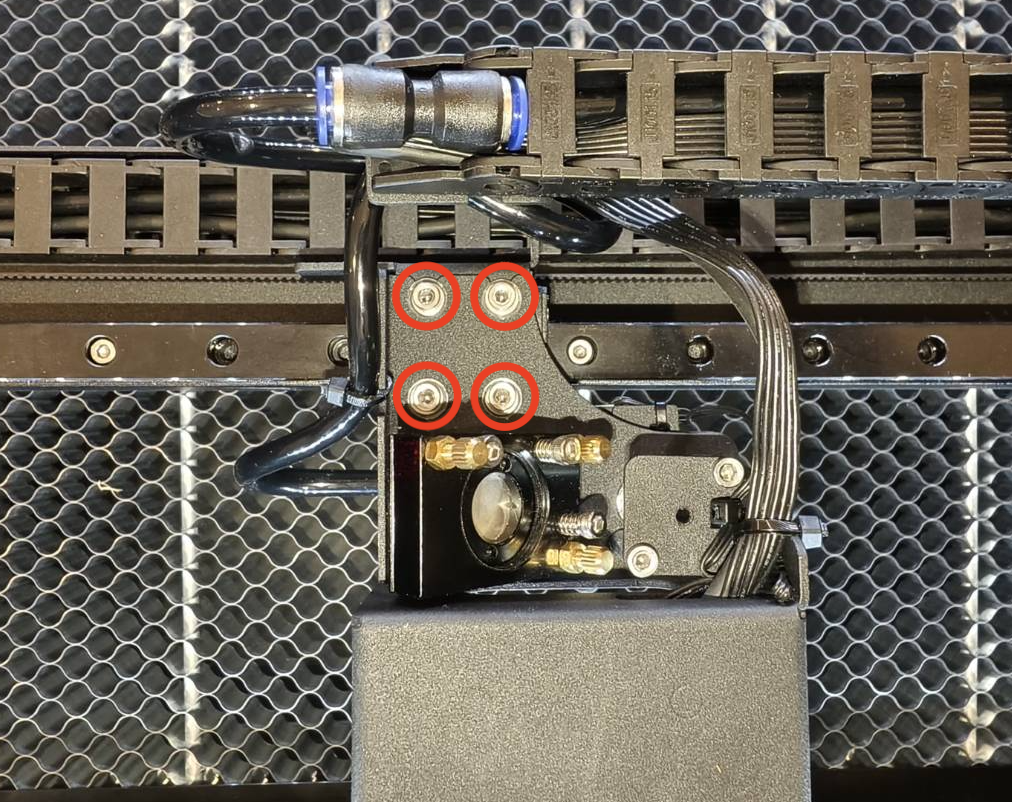

• Afrouxe levemente estes 4 parafusos, não os remova nem os deixe muito soltos.

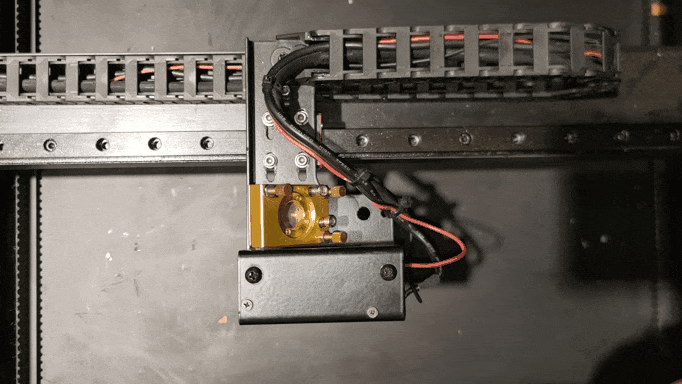

  • Após afrouxar os parafusos, agora é possível empurrar a cabeça para dentro ou para fora.
    • Empurrar para fora:



    • Empurrar para dentro:



• Após mover a cabeça, reaperte os parafusos.

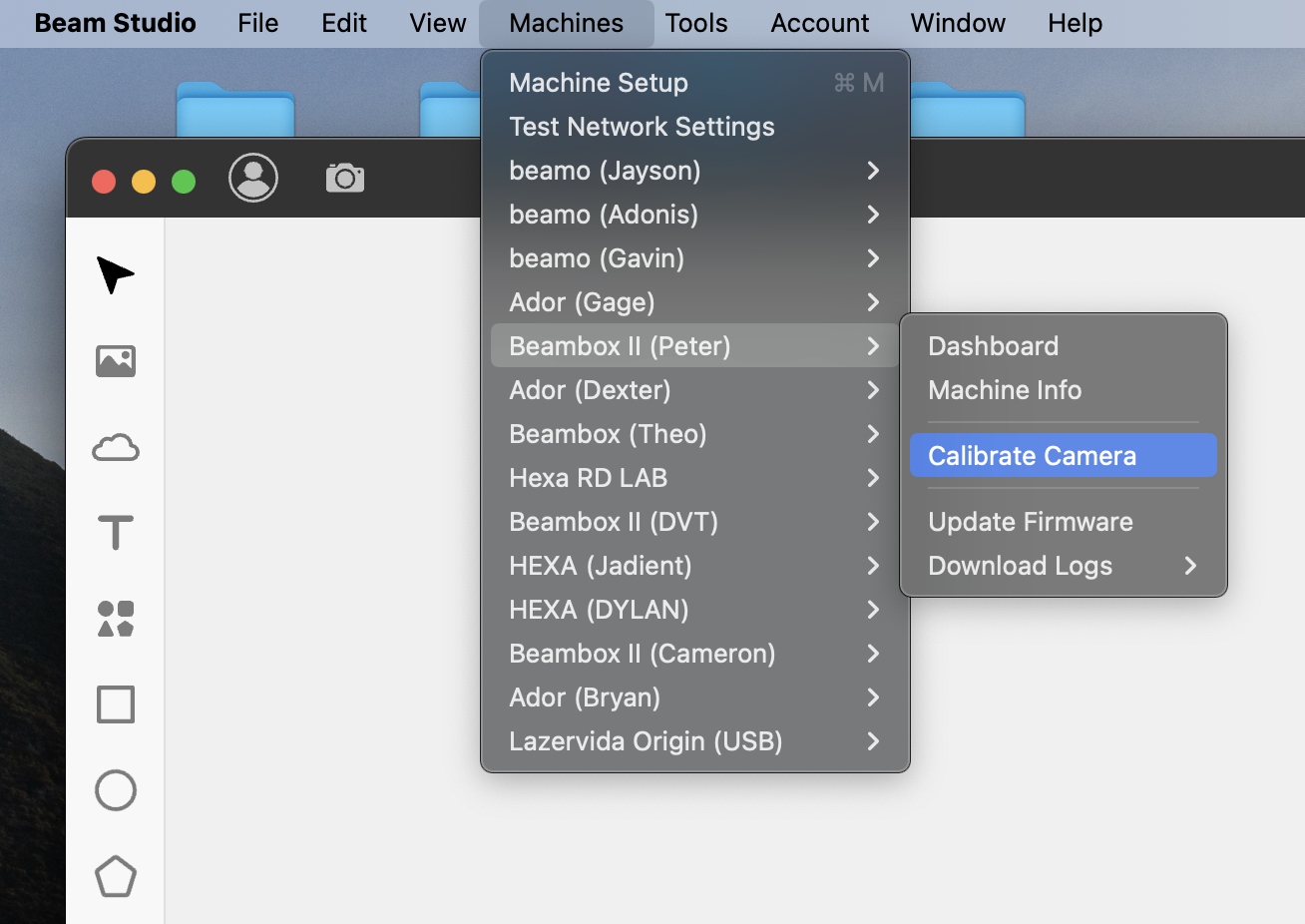

• Por favor, realize a calibração da câmera no Beam Studio.
  (Isso pode ser feito como o último passo após concluir todo o alinhamento do caminho óptico.)


• Mova a cabeça do laser para o centro.

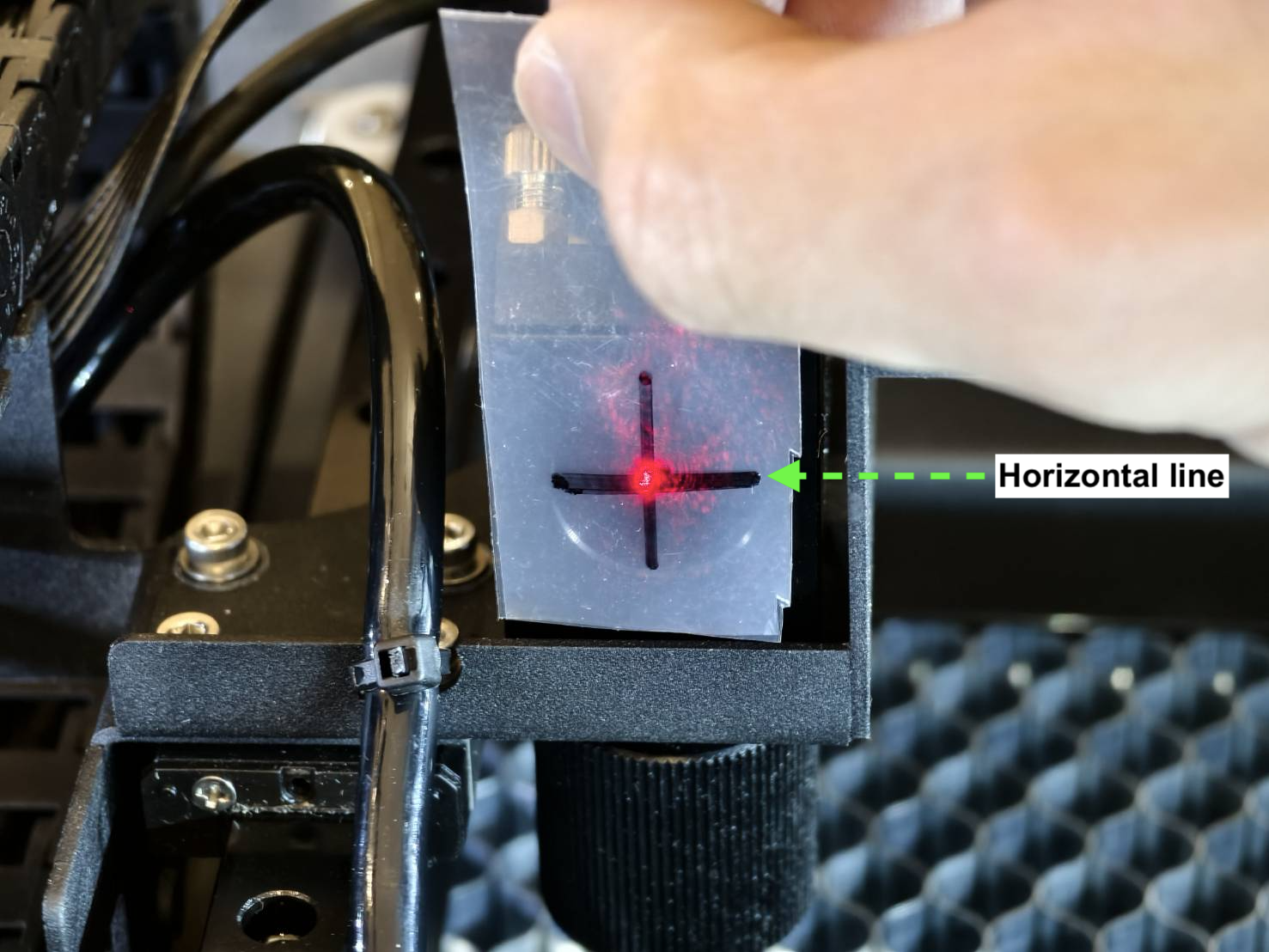

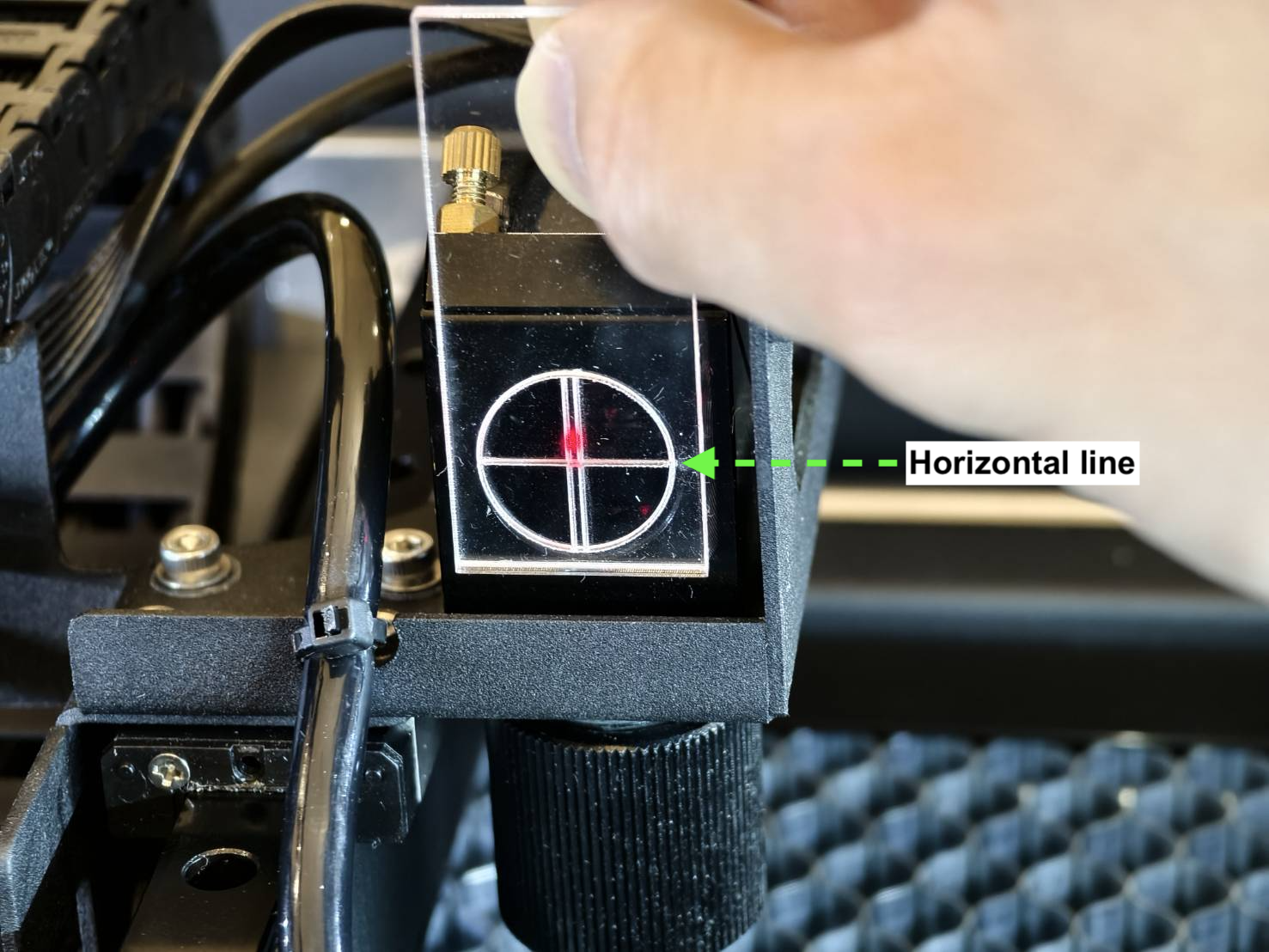

• Verifique a linha horizontal com a ferramenta.
  Alinhe o círculo ou os pontos da ferramenta com a entrada e verifique a posição do ponto do laser vermelho.


  Acrílico

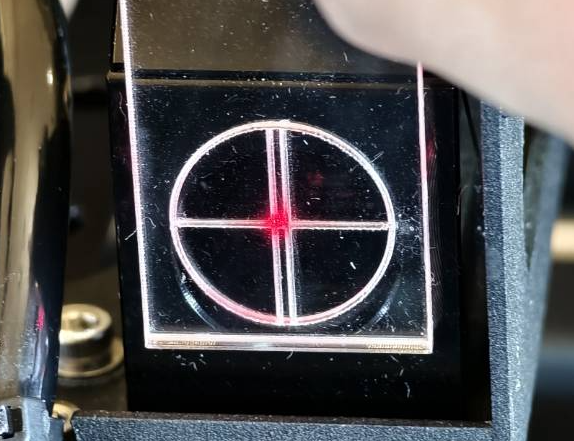

  Correto - Centralizado		Aceitável - Acima	Ruim - Abaixo




  Fita

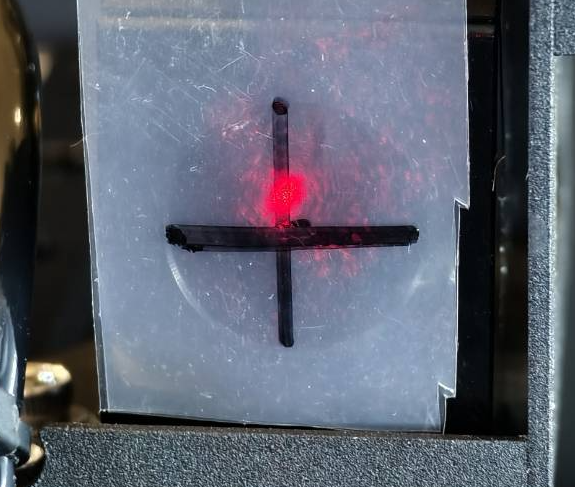

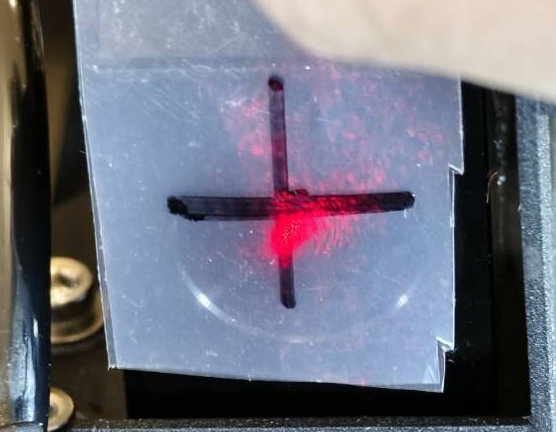

  Correto - Centralizado	Aceitável - Acima	Ruim - Abaixo

• Resultado bom ou aceitável >> Passo 12

• Resultado incorreto >> Entre em Contato com o Suporte Técnico
  • Possível causa:
    • O ângulo do feixe de laser está muito desalinhado e precisa ser elevado ou substituído.

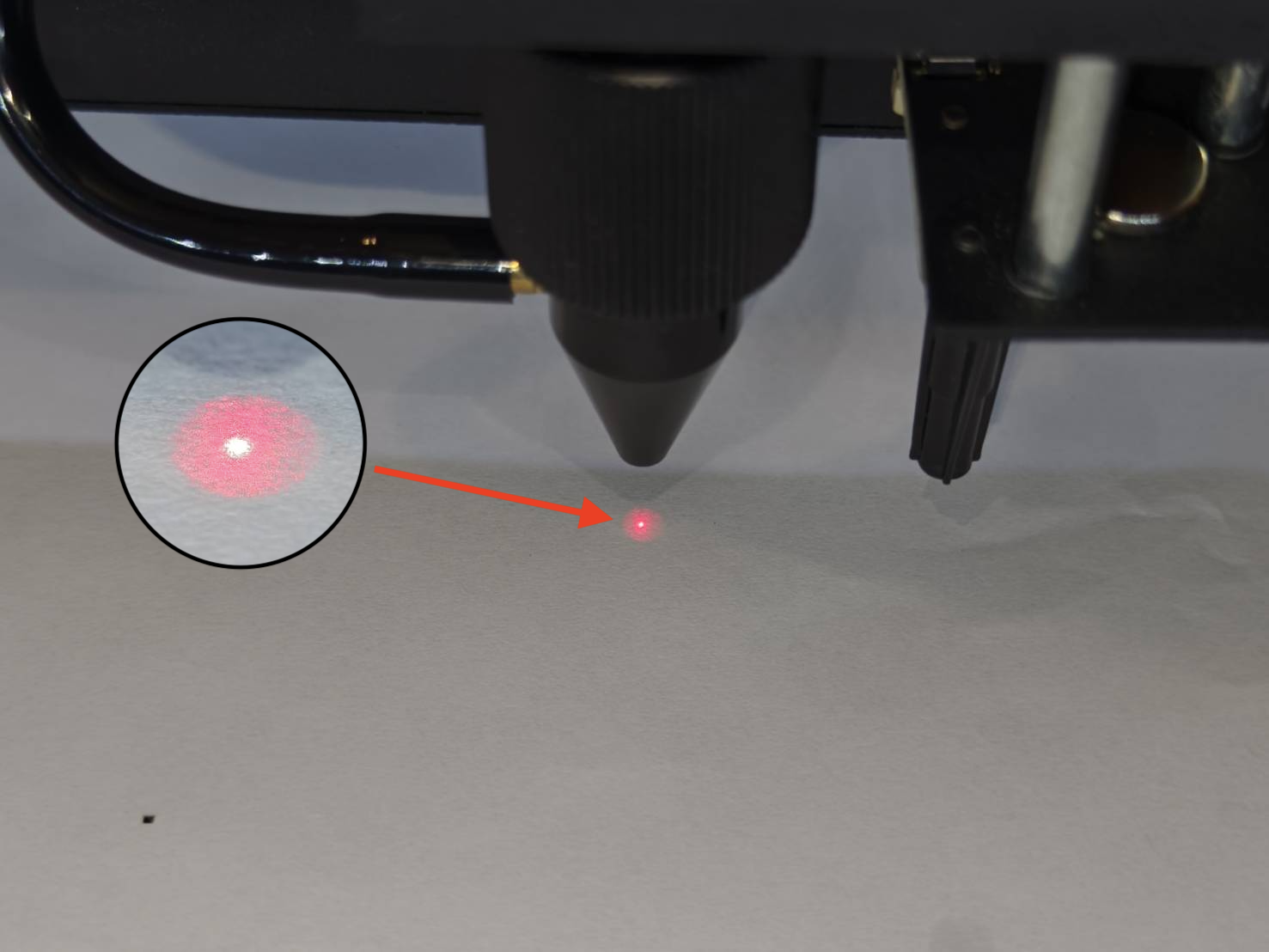

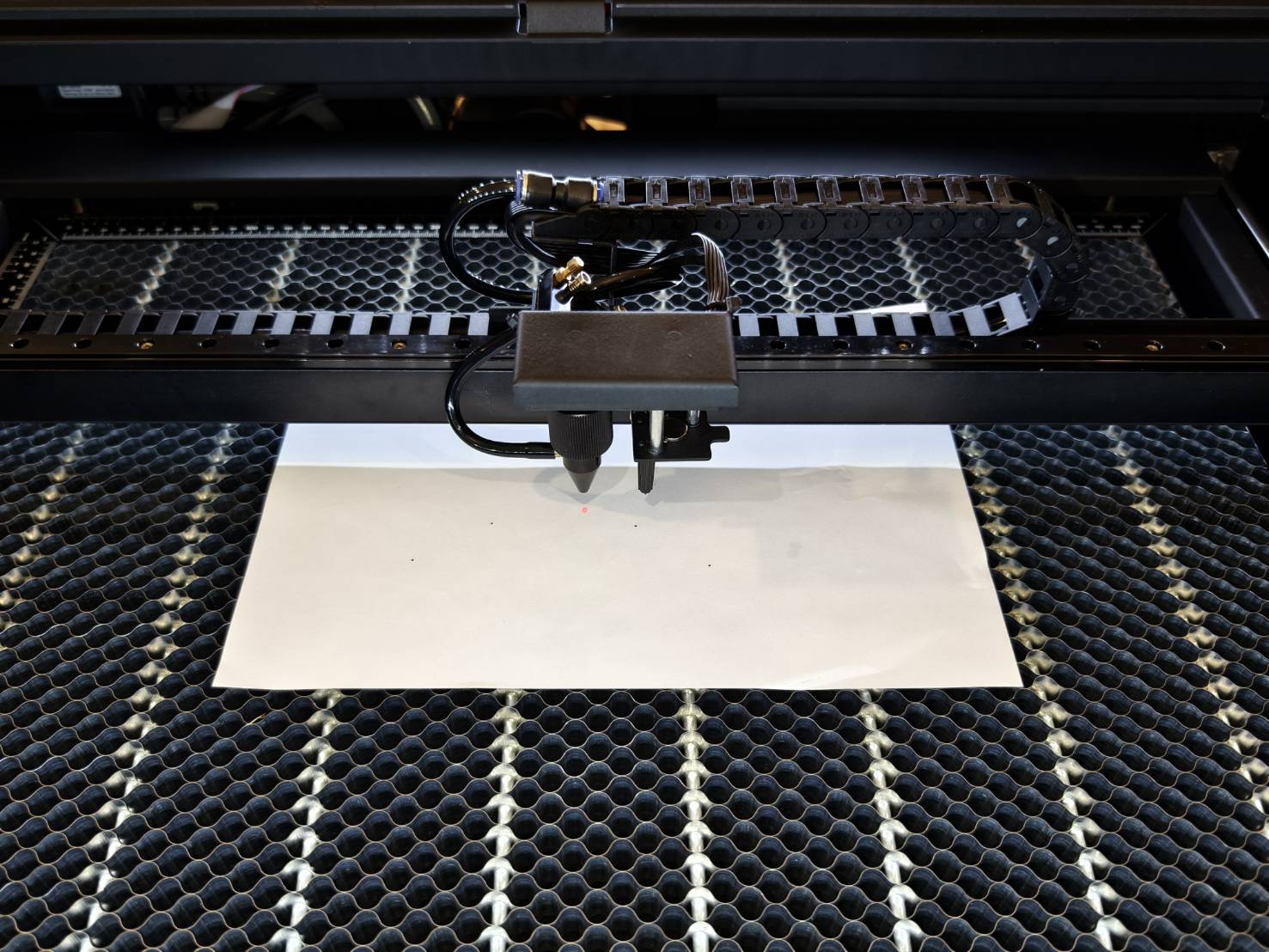

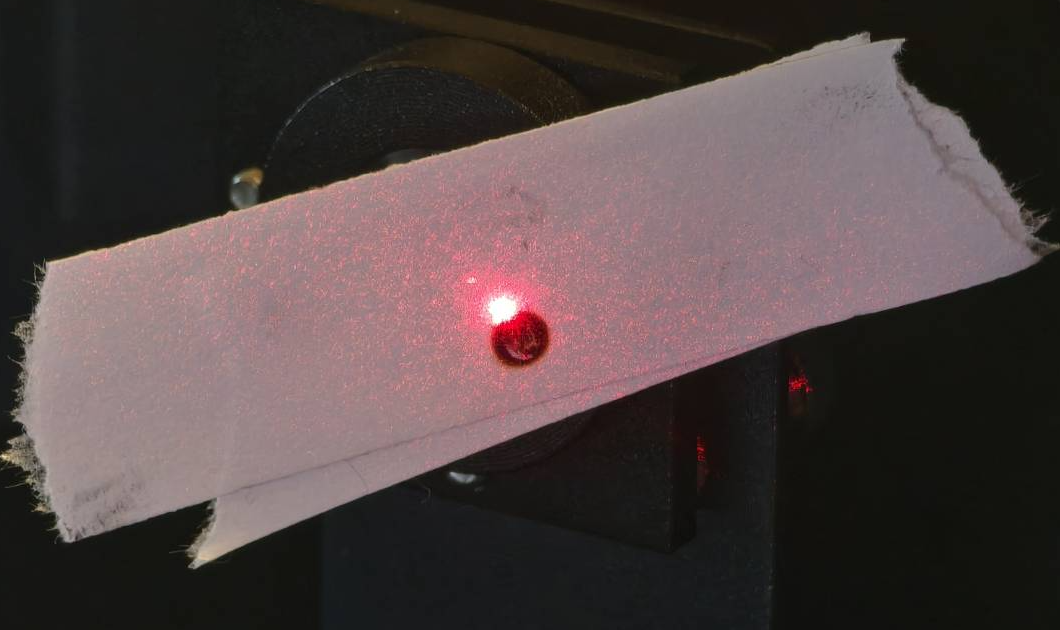

• Mova a cabeça do laser para o centro da mesa e coloque um pedaço de papel sob a ponta do bico.
  Eleve ou abaixe a mesa para obter uma distância de aproximadamente 5mm a 10mm entre o papel e a ponta do bico.

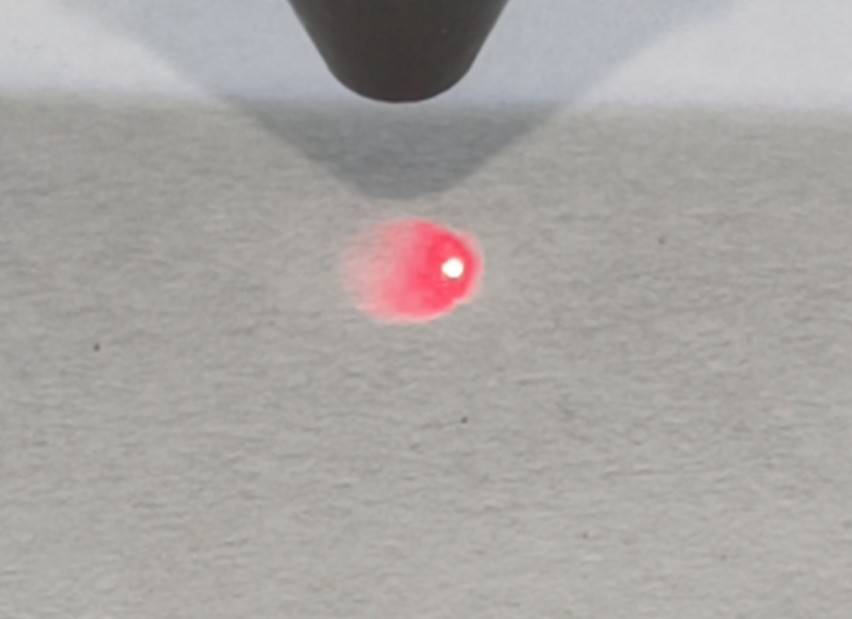

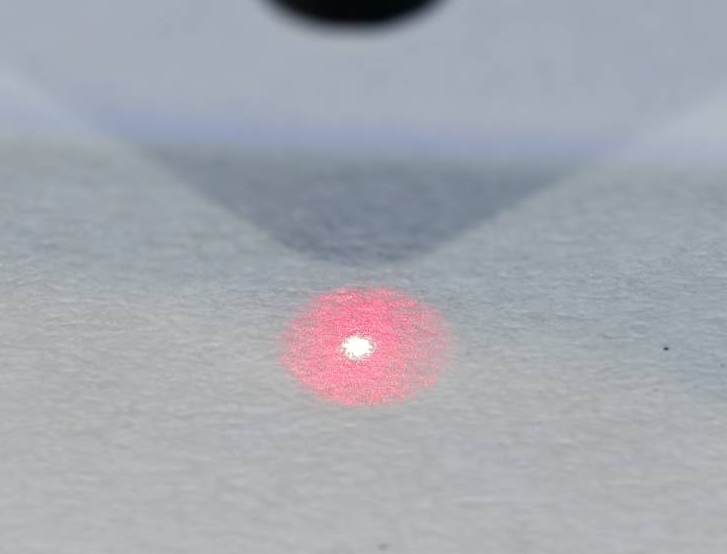

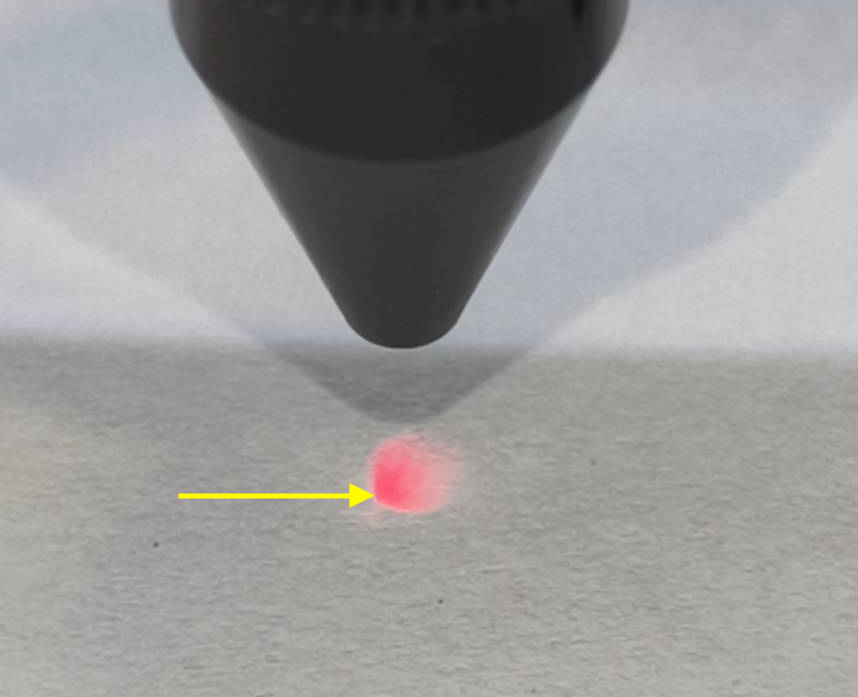

• Verifique se um ponto de laser vermelho focado ou uma luz vermelha é visível, como mostrado na foto abaixo.



  Bom Resultado - Centro	Resultado Ruim - Sem ponto	Resultado Ruim - Fora do Centro

• Resultado correto >> Passo 13

• Resultado incorreto >> Passo 12.1

• Esta etapa ensinará como alinhar o caminho vertical do 3º espelho até a base ajustando os parafusos no 3º espelho.
  Existem três parafusos no 3º espelho, e girá-los no sentido horário ou anti-horário alterará o caminho vertical do feixe, o que significa que a posição do pequeno ponto na fita mudará.



• Aprenda a afrouxar a porca corretamente.
  Use o alicate para segurar o parafuso e, em seguida, solte a porca com a chave de boca dupla, girando-a no sentido anti-horário.

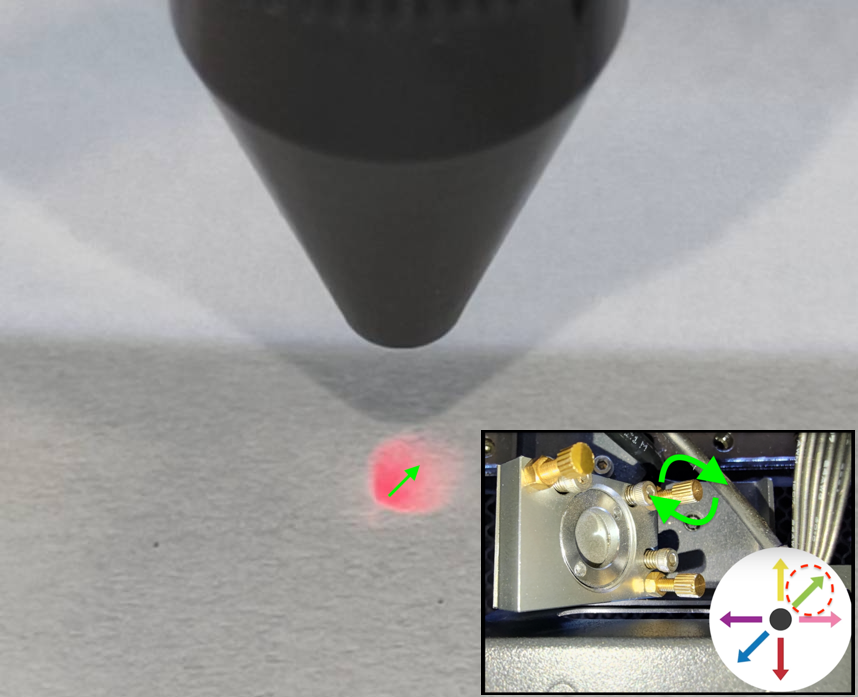

• Como determinamos a posição do ponto do laser?

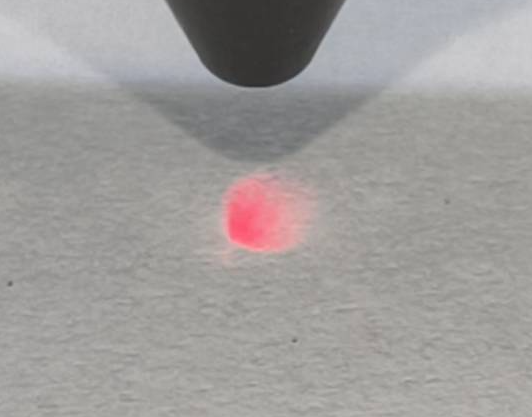

  Se o ponto focado estiver ausente, você pode ver a luz vermelha onde a área mais intensa indica a posição do seu ponto.


  Exemplo

  A luz é mais intensa, como indicado na foto, mostrando que o ponto deve estar na posição inferior esquerda.

  Para mover o ponto para o centro, ele deve subir e ir para a direita, então é recomendado girar o parafuso superior direito no sentido horário.

  Demonstração

• Por favor, aperte a porca após ajustar o parafuso, girando-a no sentido horário.


• O ajuste é concluído sem problemas >> Passo 13

• Independentemente de como eu ajuste, o ponto não aparece ou não pode ser centralizado >>
  • Use o link para realizar um ajuste avançado.
    >> Ajuste Avançado do Caminho Óptico
  • Após o ajuste, retorne para Passo 12.1 neste artigo para tentar ajustar o ponto vermelho.

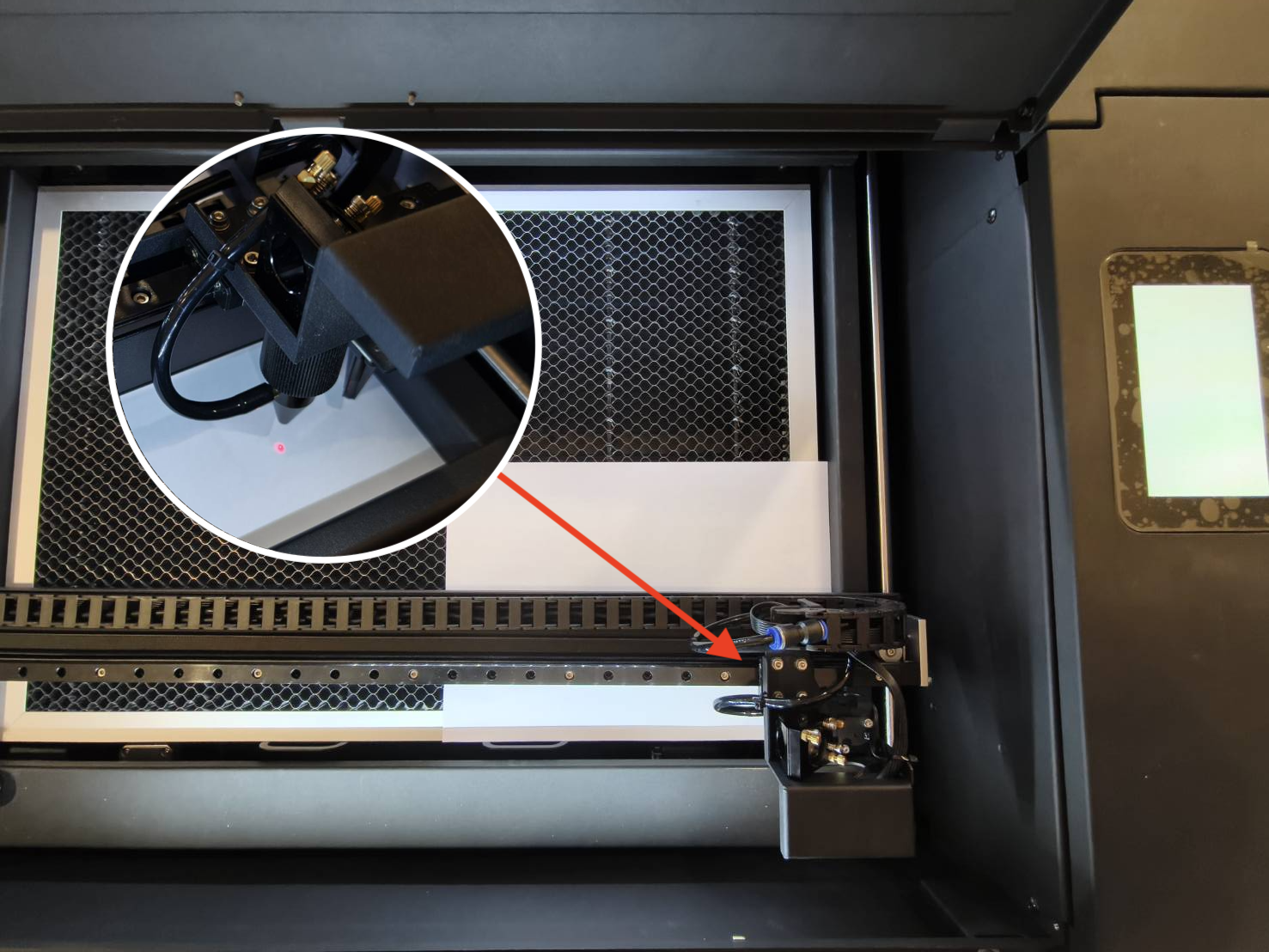

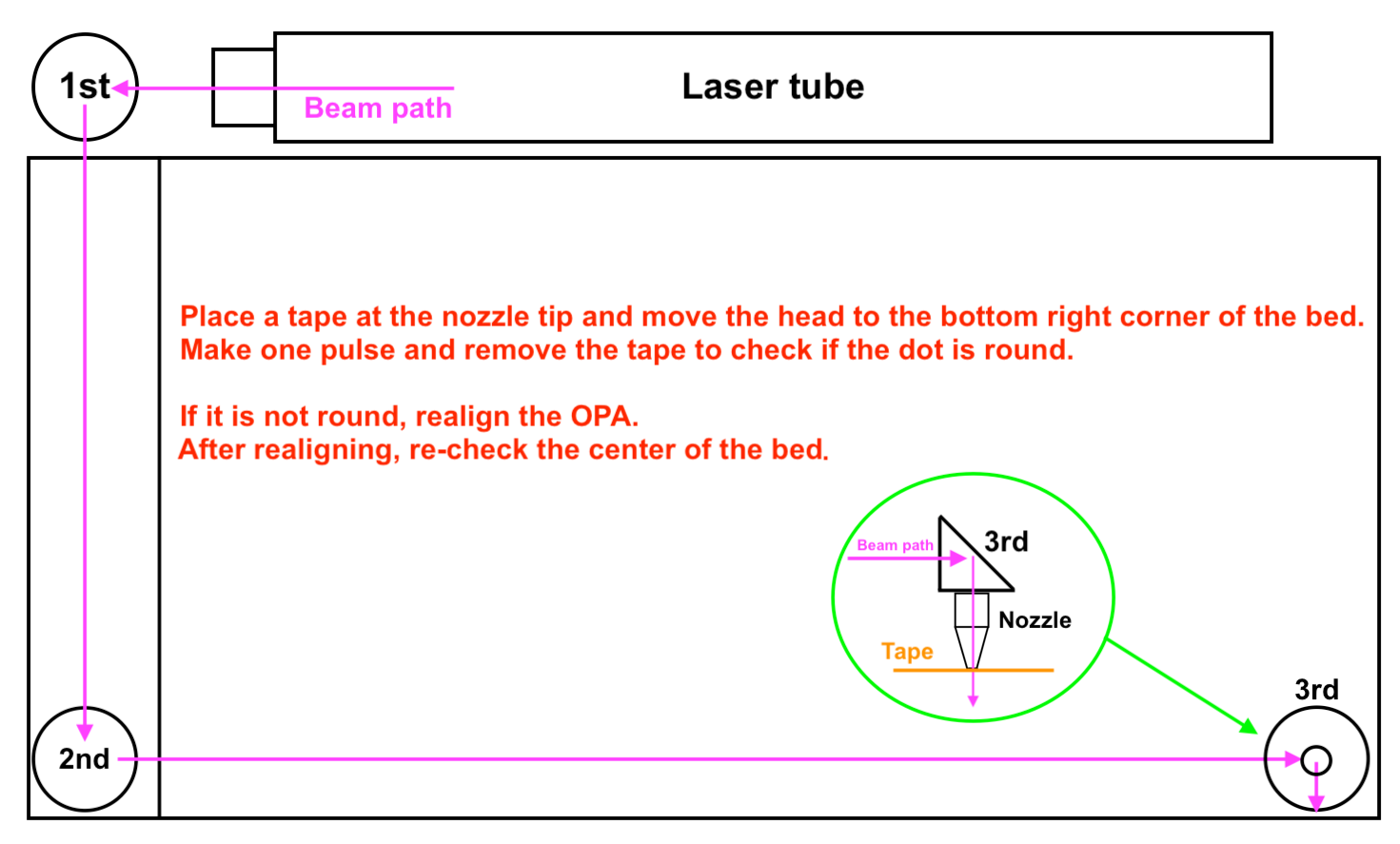

• Mova a cabeça do laser para o canto inferior direito da área de trabalho e coloque um pedaço de papel sob a ponta do bico.
  Eleve ou abaixe a mesa para obter uma distância de aproximadamente 5mm a 10mm entre o papel e a ponta do bico.



• Verifique se um ponto de laser vermelho focado ou uma luz vermelha é visível, como mostrado na foto abaixo.



  Bom Resultado - Centro	Resultado Ruim - Sem ponto	Resultado Ruim - Fora do Centro

• Resultado correto >> Passo 14

• Resultado incorreto >> Passo 13.1

• Esta etapa ensinará como alinhar o caminho vertical do 3º espelho até a base ajustando os parafusos no 3º espelho.
  Existem três parafusos no 3º espelho, e girá-los no sentido horário ou anti-horário alterará o caminho vertical do feixe, o que significa que a posição do pequeno ponto na fita mudará.



• Aprenda a afrouxar a porca corretamente.
  Use o alicate para segurar o parafuso e, em seguida, solte a porca com a chave de boca dupla, girando-a no sentido anti-horário.


• Como determinar a posição do ponto do laser?
  Se o ponto focado não estiver visível, você poderá ver a luz vermelha. A área mais intensa indica a posição do seu ponto.


  Exemplo

  A luz é mais intensa como mostrado na foto e indica que o ponto deve estar na posição inferior esquerda.

  Para mover o ponto para o centro, ele deve subir e ir para a direita, então é recomendado girar o parafuso superior direito no sentido horário.

  Demonstração

• Por favor, aperte a porca após ajustar o parafuso, girando-a no sentido horário.



• O ajuste é concluído sem problemas >> Passo 14

• Independentemente de como eu ajuste, o ponto não aparece ou não pode ser centralizado >>
  • Voltar para Passo 12.1 e certifique-se de que o ponto esteja centralizado no centro da área de trabalho.
  • Após o ajuste, pule diretamente para Passo 14.

Visão geral da etapa - Centro

• Coloque uma fita de camada única na ponta do bico, mova a cabeça do laser para o centro da mesa, feche a porta e então faça um pulso.



• Demonstração

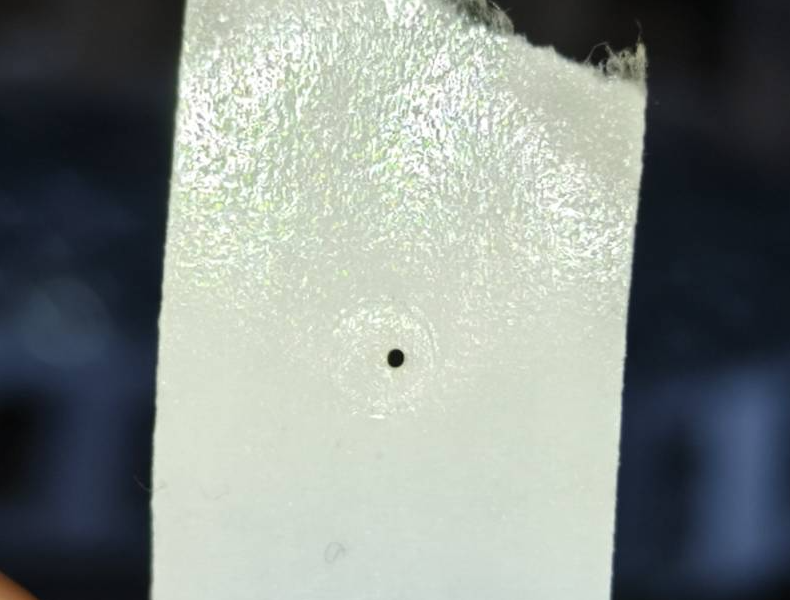

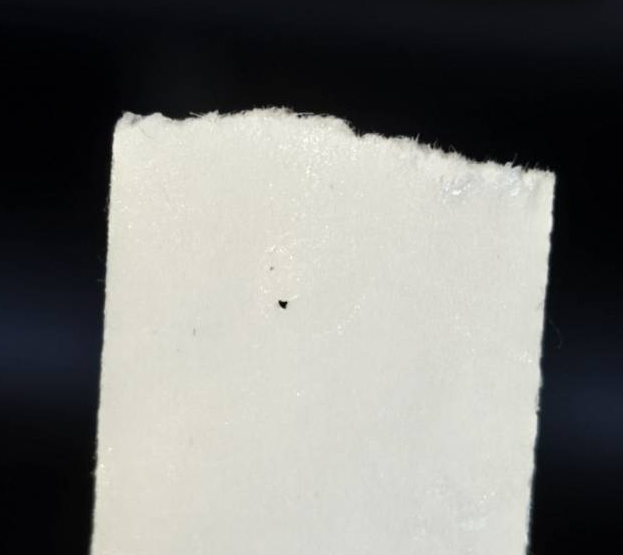

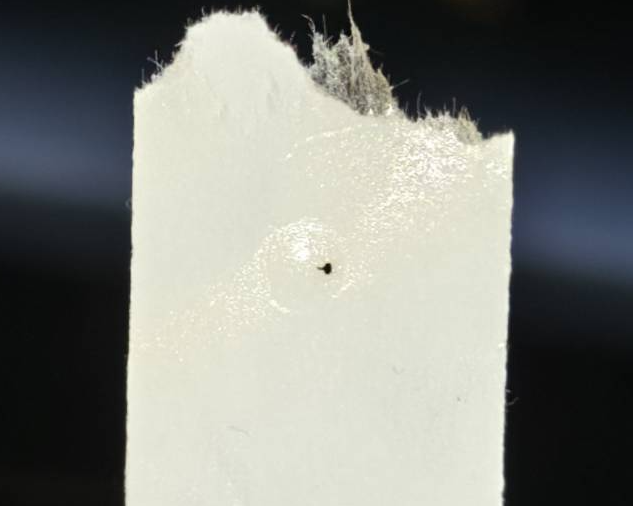

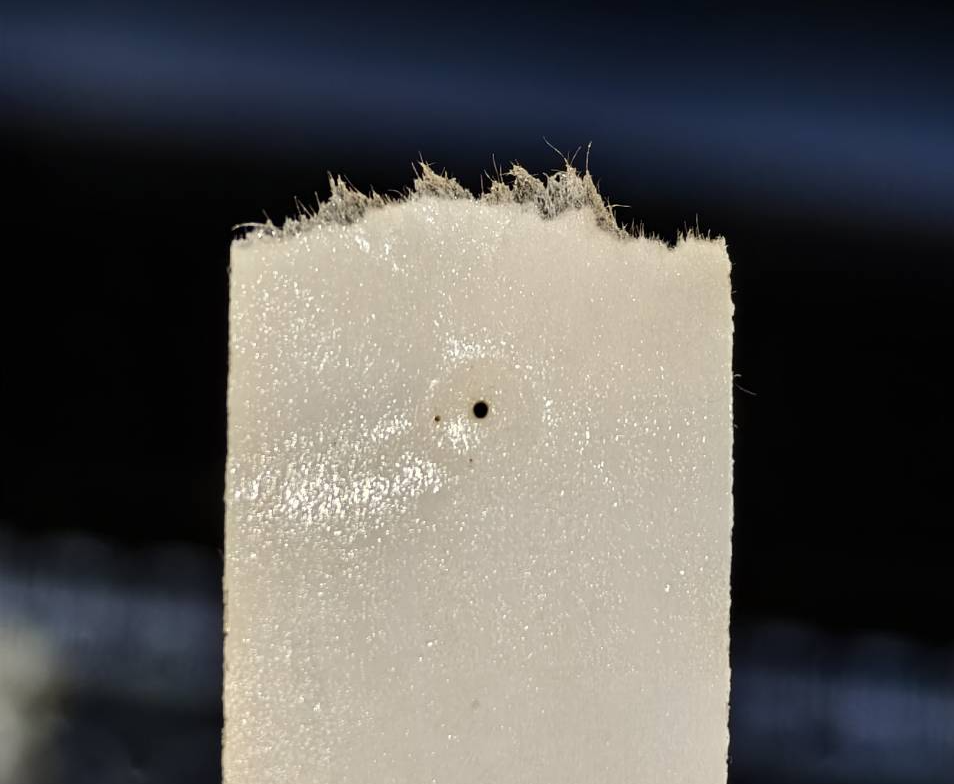

• Remova a fita e verifique se o ponto está circular.
  • Exemplo ideal - Centralizado e Circular:


  • Exemplo aceitável - Circular, mas ligeiramente deslocado do centro:

  • Exemplos ruins - Não Circular:




• Resultado bom ou aceitável >> Passo 15

• Resultado incorreto >> Passo 14.1

• Nenhum ponto queimado >> Ajuste Avançado do Caminho Óptico
  • Após o ajuste avançado, retorne ao Passo 14 para verificar o ponto novamente.

• Determine a posição do ponto vertical e mire no parafuso e seu direção de rotação. Primeiro, você precisa conhecer toda a área em que o ponto pode se mover.
  Na verdade, é a mesma área da ponta do bico. A marca pressionada na fita representa essa área.


• Em seguida, encontre o número que se assemelha à posição do seu ponto vertical .
• Diagrama esquemático:
• Aprenda como afrouxar a porca corretamente:
  Use o alicate para segurar o parafuso e, em seguida, solte a porca com a chave de boca dupla, girando-a no sentido anti-horário.



• Após concluir o ajuste do parafuso, você deve aplicar uma nova fita e fazer outro pulso para verificar a posição do ponto.



• Demonstração do Fluxo de Trabalho:


• Se você tiver dificuldade em usar este método, pode utilizar o ponto vermelho para identificar a localização aproximada do caminho real do CO2 e, em seguida, fazer um pulso.



• Por favor, aperte a porca após ajustar o parafuso, girando-a no sentido horário.


Visão geral da etapa - Canto inferior direito

• Coloque uma fita de camada única na ponta do bico, mova a cabeça do laser para o canto inferior direito da mesa, feche a porta e, em seguida, faça um pulso.



• Demonstração



• Remova a fita e verifique se o ponto está circular.
  • Exemplo ideal - Centralizado e Circular:


  • Exemplo aceitável - Circular, mas ligeiramente deslocado do centro:

  • Exemplos ruins - Não Circular:




• Resultado bom ou aceitável >> O trabalho está concluído!(Se sua cabeça foi ajustada em Passo 10.1, não se esqueça de realizar a calibração dacâmera.)

• Resultado incorreto >> Passo 15.1

• Nenhum ponto queimado >> Ajuste Avançado do Caminho Óptico
  • Após o ajuste avançado, retorne ao Passo 14 para verificar o ponto novamente.

• Determine a posição do ponto vertical e mire no parafuso e seu direção de rotação. Primeiro, você precisa conhecer toda a área em que o ponto pode se mover.
  Na verdade, é a mesma área da ponta do bico. A marca pressionada na fita representa essa área.


• Em seguida, encontre o número que se assemelha à posição do seu ponto vertical .
• Diagrama esquemático:
• Aprenda como afrouxar a porca corretamente:
  Use o alicate para segurar o parafuso e, em seguida, solte a porca com a chave de boca dupla, girando-a no sentido anti-horário.



• Após concluir o ajuste do parafuso, você deve aplicar uma nova fita e fazer outro pulso para verificar a posição do ponto.



• Demonstração do Fluxo de Trabalho:



• Se você tiver dificuldade em usar este método, pode utilizar o ponto vermelho para identificar a localização aproximada do caminho real do CO2 e, em seguida, fazer um pulso.



• Por favor, aperte a porca após ajustar o parafuso, girando-a no sentido horário.


• O ajuste é realizado sem problemas >> Passo 14 (Verifique novamente o Ponto Central)

• O ponto central e o canto inferior direito não podem ser centralizados simultaneamente >>
  Coletando Fitas com Marcas Queimadas (Passo 16)

• Colete a marca do primeiro espelho.
  Coloque uma fita dupla-face no emissor de luz vermelha em um ângulo de 90 graus em relação ao feixe e faça 5 pulsos.



• Cole o resultado em um pedaço de papel e anote a localização.


• Colete as marcas do primeiro ao segundo espelho.
  Coloque uma fita dupla-face no segundo espelho em um ângulo de 90 graus em relação ao feixe e faça 3 pulsos no canto superior esquerdo e mais 3 pulsos no canto inferior esquerdo.



• Cole o resultado em um pedaço de papel e anote a localização.


• Colete as marcas de entrada do segundo ao terceiro espelho.
  Coloque uma fita dupla-face no terceiro espelho em um ângulo de 90 graus em relação ao feixe e faça 3 pulsos no lado médio esquerdo e mais 3 pulsos no lado médio direito.



• Cole o resultado em um pedaço de papel e anote a localização.


• Colete a marca da ponta do bico central.
  Coloque uma uma camada de fita na ponta do bico, mova a cabeça do laser para o centro da mesa e faça um pulso.



• Cole o resultado em um pedaço de papel e anote a localização.


• Colete a marca da ponta do bico no canto inferior direito.
  Coloque uma uma camada de fita na ponta do bico, mova a cabeça do laser para o canto inferior direito da mesa e faça um pulso.



• Cole o resultado em um pedaço de papel e anote a localização.


• Colete as marcas de entrada do segundo ao terceiro espelho, do canto superior esquerdo ao superior direito.
  Coloque uma fita dupla-face no terceiro espelho em um ângulo de 90 graus em relação ao feixe e faça 3 pulsos no lado superior esquerdo e outros 3 pulsos no lado superior direito.



• Cole o resultado em um pedaço de papel e anote a localização.


• Colete as marcas de entrada do segundo ao terceiro espelho, do canto inferior esquerdo ao inferior direito.
  Coloque uma fita dupla-face no terceiro espelho em um ângulo de 90 graus em relação ao feixe e faça 3 pulsos no lado inferior esquerdo e outros 3 pulsos no lado inferior direito.



• Cole o resultado em um pedaço de papel e anote a localização.


• Por fim, tire uma foto em close-up dos pontos na ponta do bico.
