Frequência Recomendada
Uma vez a cada 3 meses
Notas:Para evitar a quebra do tubo de laser de vidro devido ao calor gerado durante a excitação do laser e o entupimento da bomba de água, é necessário manter o efeito de resfriamento com água destilada suficiente.
Itens Necessários
Preparação por conta própria:
* 400 ml de água destilada ou purificada
1｜Alicate de bico fino
2｜Papel toalha ou pano
3｜Recipiente para água
Incluído na caixa de acessórios:
4｜Chave de fenda Torx
5｜Chave Allen de 3mm
6｜Chave de boca dupla
7｜Funil
Este capítulo explicará duas partes da substituição da água de resfriamento. Por favor, consulte a etapa relevante.
Se você estiver usando a máquina pela primeira vez ou a água não estiver muito suja, pode pular as etapas 1 a 7 e ir diretamente para a etapa 8, adicionando água.
Etapa 10 - Abastecimento de Água
b. Insira o funil.
c. Despeje a água lentamente até atingir 50% da capacidade.
d. Feche a tampa da bomba.
e. Acesse o "Modo de Manutenção" e aguarde até que a inicialização seja concluída. Em seguida, pressione o botão "Bomba" para ligar a bomba de água.
f. Quando o nível de água no tanque diminuir, pressione o botão "Bomba" novamente para desligar a bomba e adicione mais água até que o tanque esteja 80% cheio.
g. Repita a etapa acima até que o nível de água permaneça estável em 80% da capacidade.
#END
ⓘ Existem dois métodos para drenar a água do tubo laser.
Se você decidir não mover o tubo laser, pode pular as etapas 1 a 3.
Se você decidir não mover o tubo laser, pode pular as etapas 1 a 3.
a. Levante o tubo laser para permitir que a água escorra.
Lembre-se de que o alinhamento óptico deve ser reajustado após mover o tubo laser.
Ajuste do Alinhamento Óptico
b. Sopre na mangueira para ajudar a drenar a água.
Passo 1 - Desconecte a alimentação
(Pule esta etapa se optar por não mover o tubo.)- Desligue a máquina e desconecte o cabo de alimentação antes de trocar ou adicionar água.

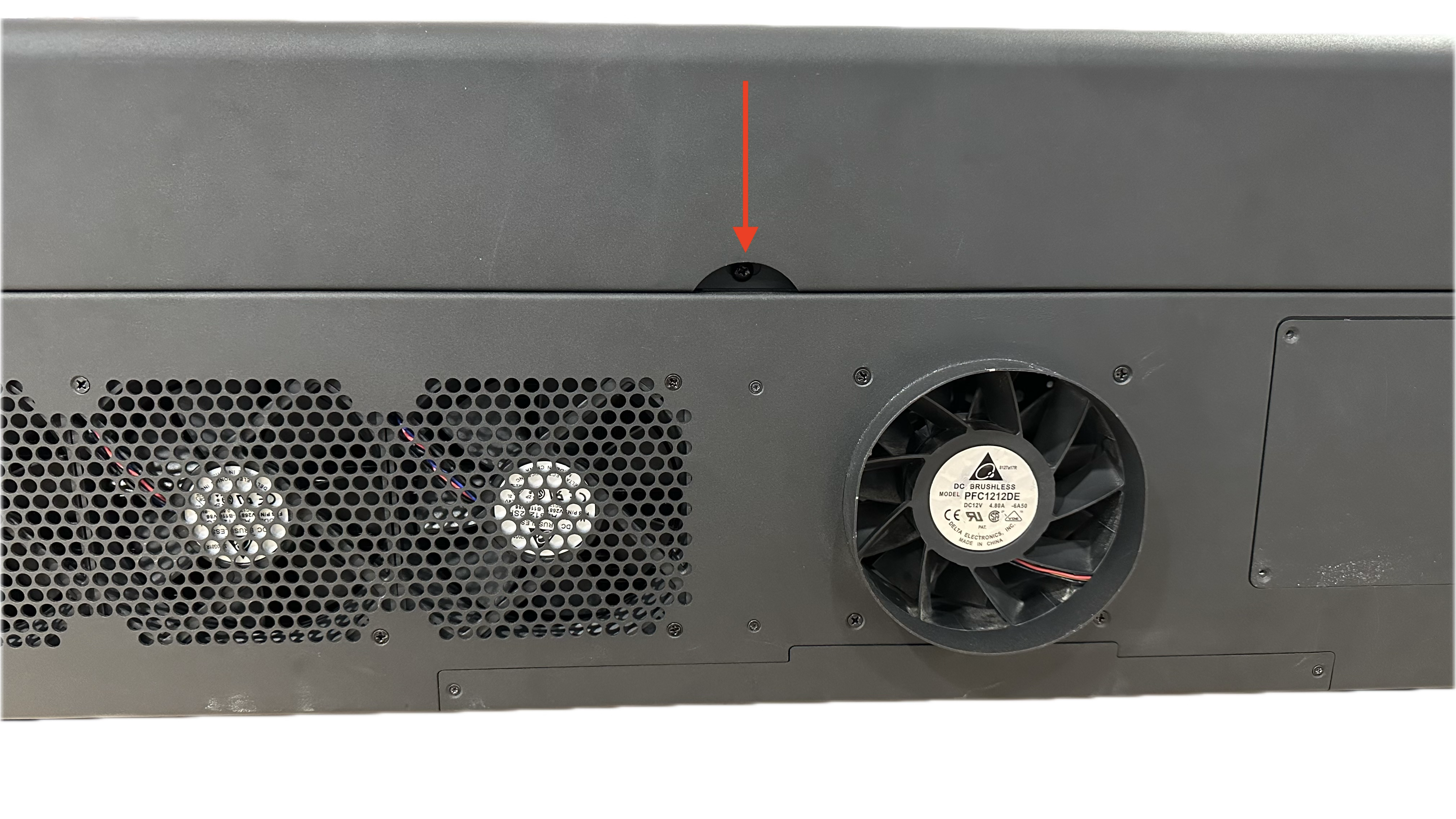

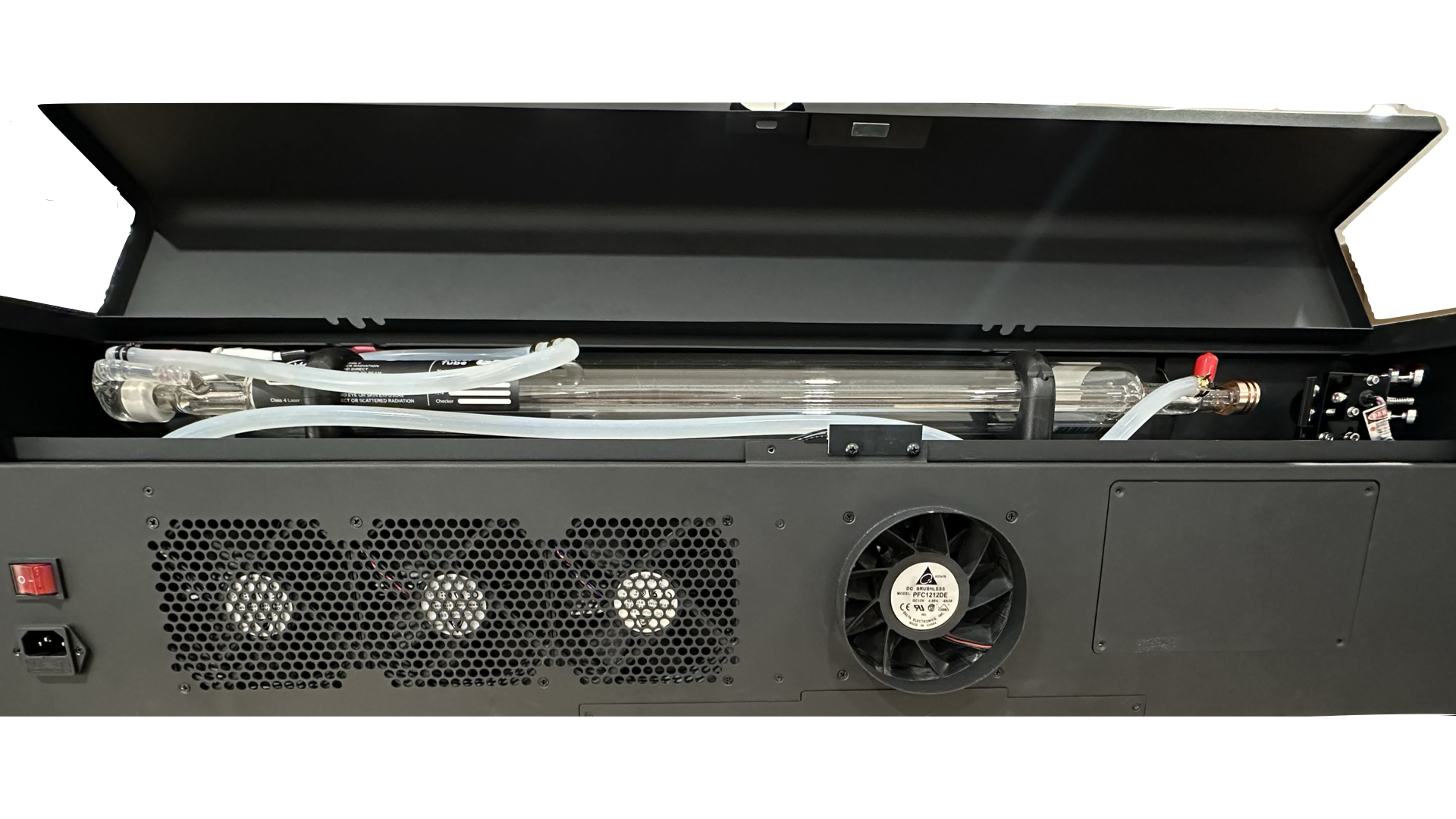

- Use uma chave de fenda para remover o parafuso da tampa traseira e, em seguida, levante-a.

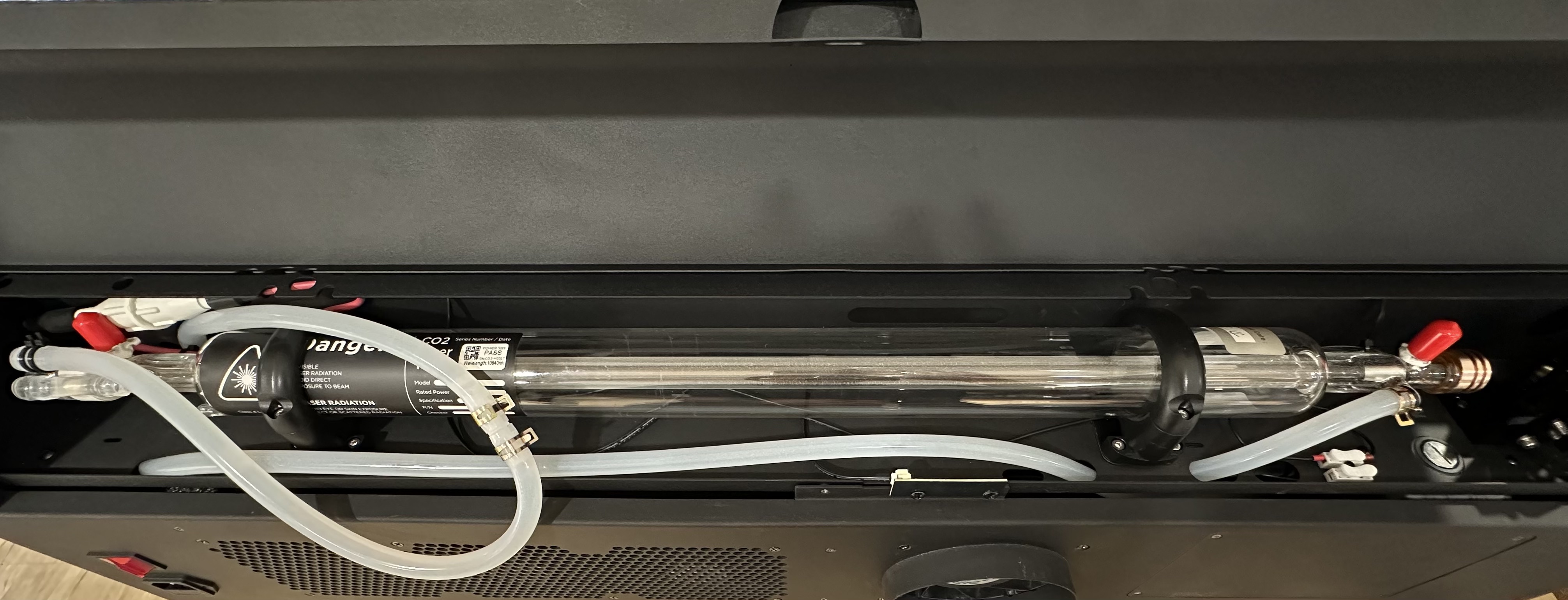

- O tubo laser possui duas extremidades: o lado de alta tensão fica próximo à tela e o lado de baixa tensão fica próximo ao espelho refletor.
Passo 2 - Desconecte os fios do tubo laser

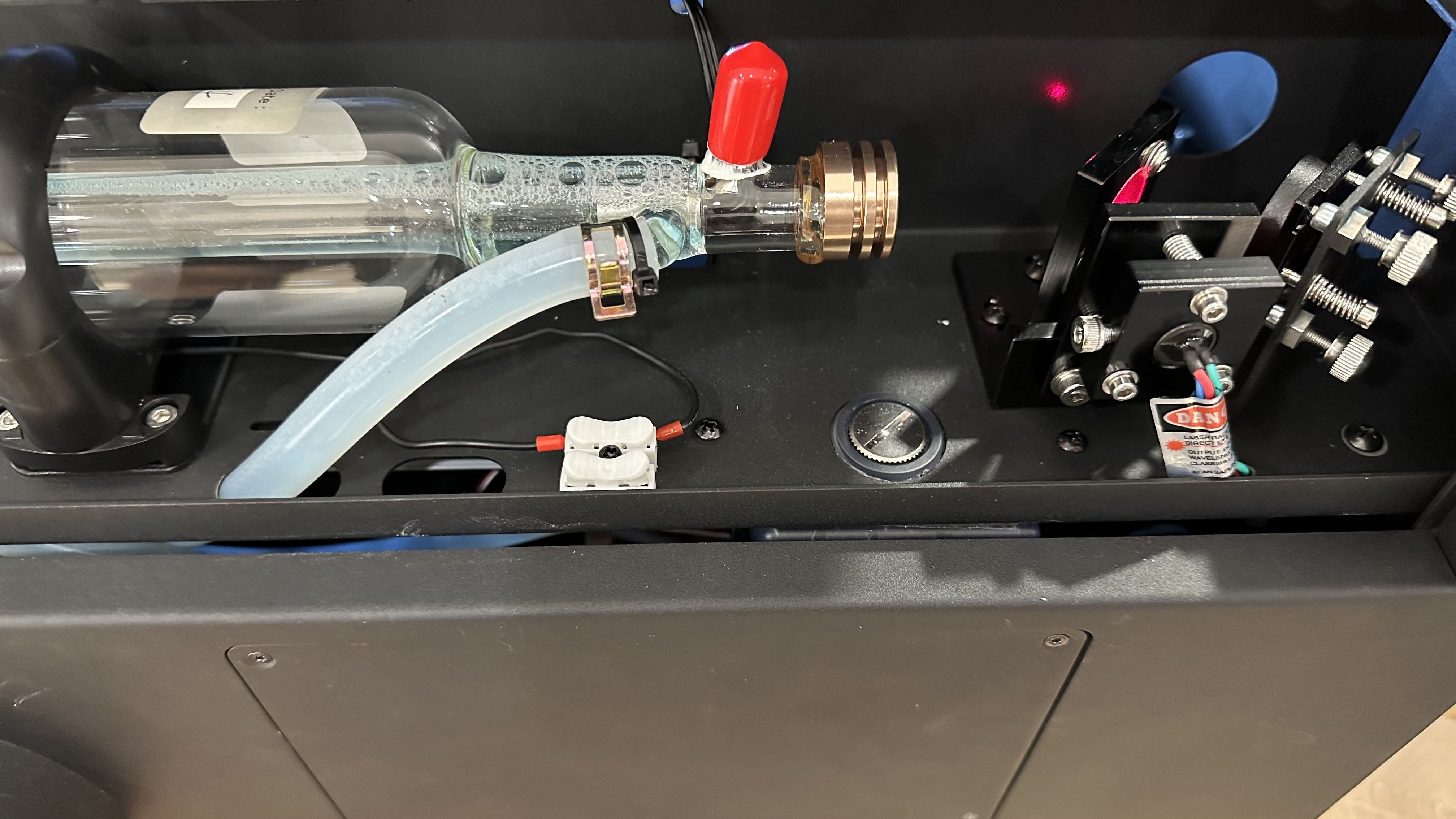

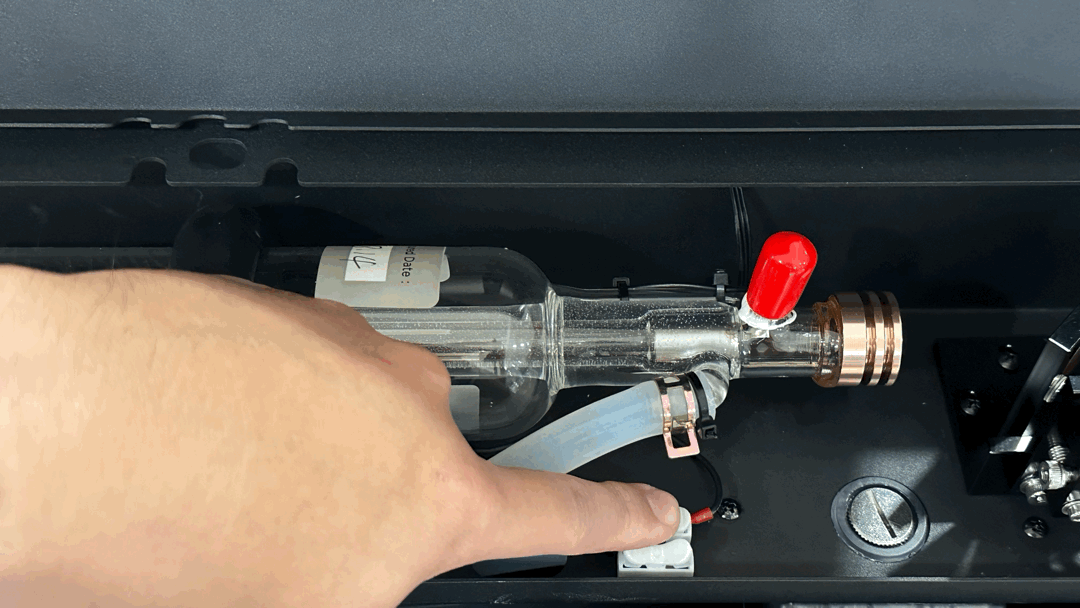

(Pule esta etapa se optar por não mover o tubo.)Pressione o terminal branco e puxe o fio terra.Passo 3 - Remova os suportes do tubo laser

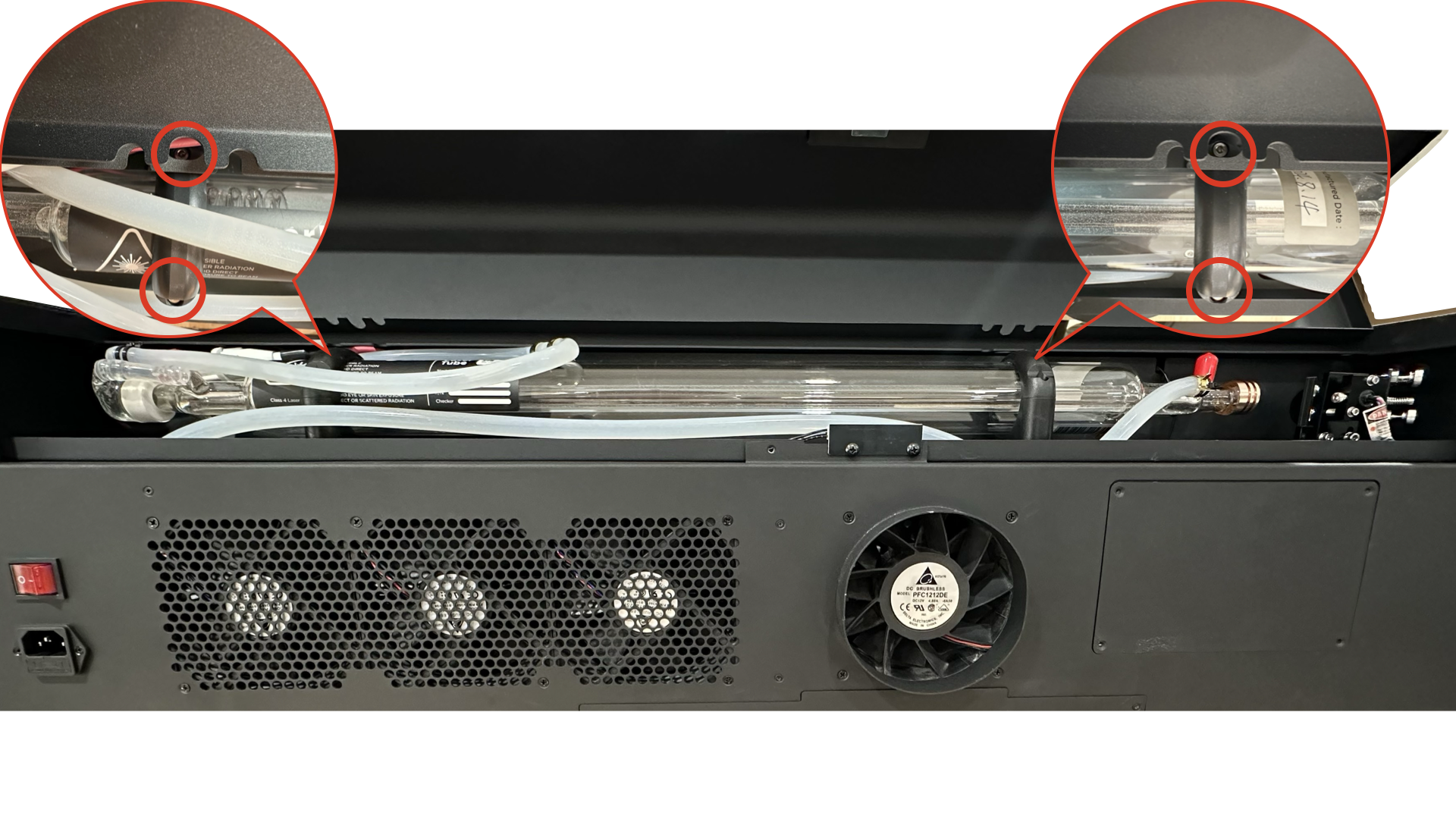

(Pule esta etapa se optar por não mover o tubo.)Use uma chave Allen de 3mm para soltar um total de 4 parafusos nos suportes do tubo laser (Foto abaixo).Passo 4 - Remova o tubo laser para drenar a água

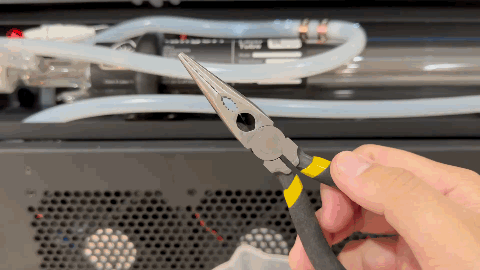

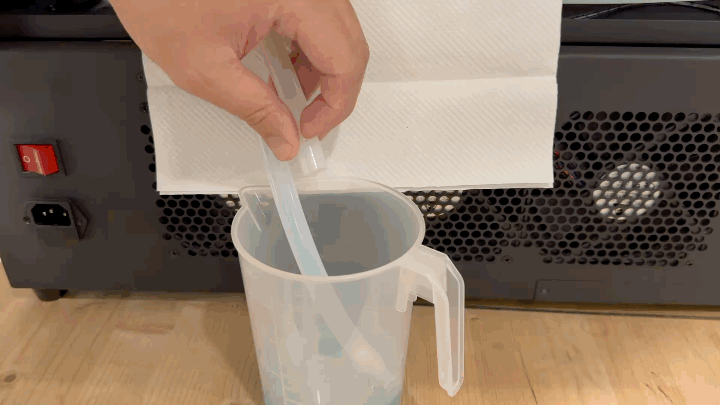

a. Puxe a mangueira > Afaste os dois clipes da mangueira do conector usando um alicate de bico fino > Remova a junta de uma das mangueiras e insira imediatamente a mangueira no recipiente de água
b. Levante o tubo laser ou sopre em uma das extremidades da mangueira para drenar completamente a água.
Passo 5 - Recoloque o tubo laser e conecte-o à mangueira
a. Coloque o tubo laser de volta em sua posição original. (Pule esta etapa se optar por não mover o tubo.)⚠️ Evite o contato das peças da máquina com água. Em caso de vazamento ou derramamento, deixe a máquina secar completamente antes de ligá-la.

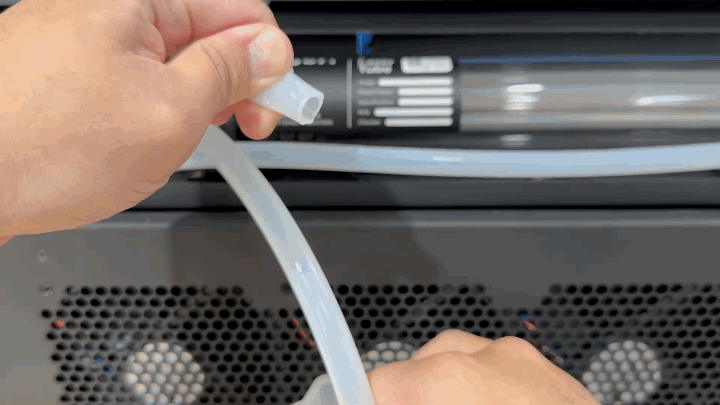

b. Insira a junta em ambas as mangueiras > Mova os dois clipes para mais perto um do outro para evitar vazamentos.
Passo 6 - Conecte o fio terra do tubo laser
(Pule esta etapa se optar por não mover o tubo.)Ao lado de baixa tensão > Pressione o terminal branco e insira o fio terra > Solte o terminal branco > Puxe suavemente o fio terra para verificar se está firmemente conectado.Passo 7 - Fixe os suportes do tubo laser
(Pule esta etapa se optar por não mover o tubo.)Certifique-se de que a distância entre o tubo laser e os combinadores de feixe seja de aproximadamente 35mm.Passo 8 - Cabo de alimentação e inicialização

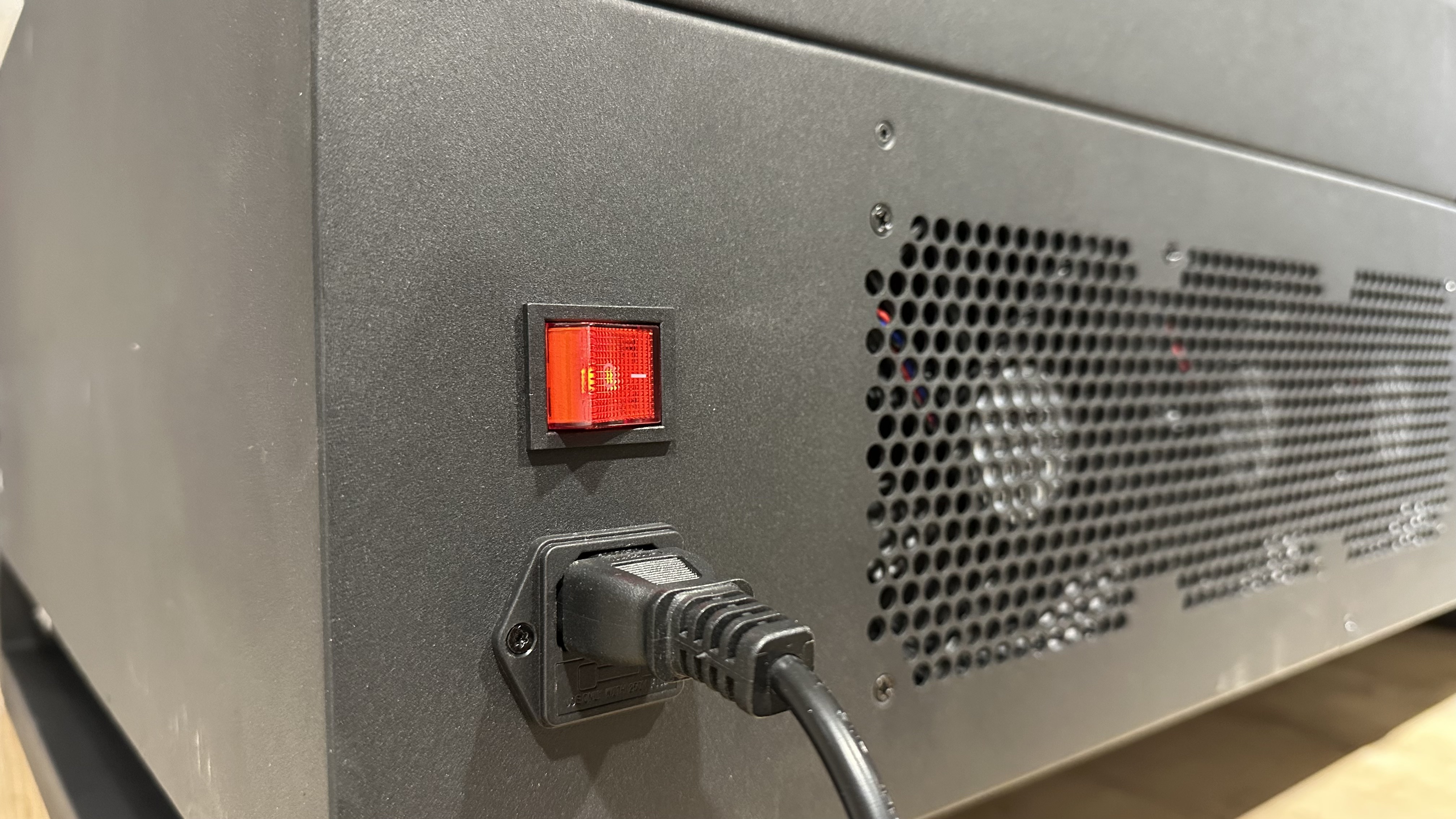

Conecte o cabo de alimentação e ligue a máquina.Passo 9 - Remoção da bomba de água

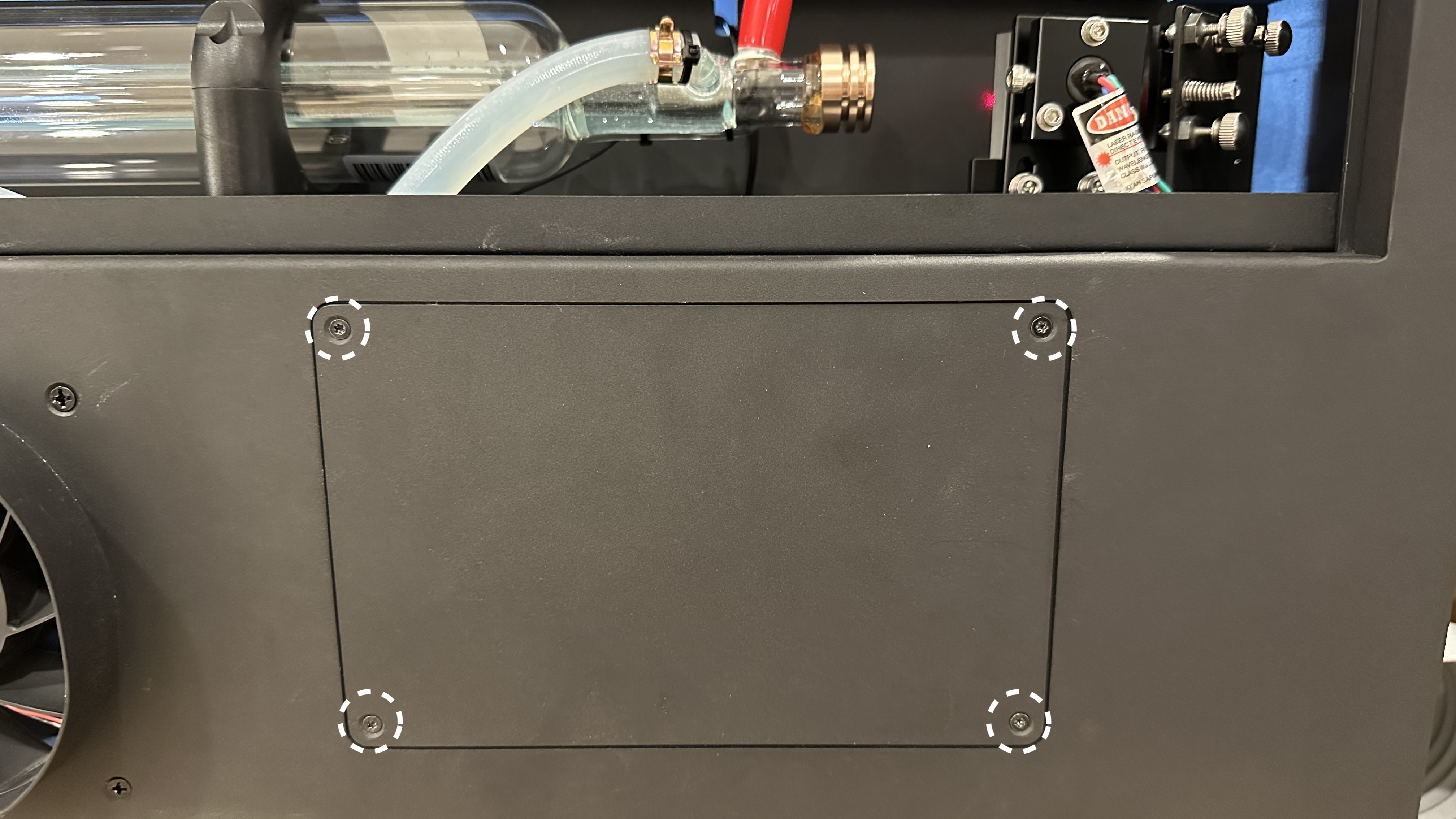

Remova a placa quadrada traseira com a chave Torx para inspecionar o nível de água do tanque.
Etapa 10 - Abastecimento de Água
Nota: São necessários 400 ml de água destilada ou pura para o abastecimento.
a. Abra a tampa da bomba com uma chave de boca dupla.b. Insira o funil.
c. Despeje a água lentamente até atingir 50% da capacidade.
d. Feche a tampa da bomba.
e. Acesse o "Modo de Manutenção" e aguarde até que a inicialização seja concluída. Em seguida, pressione o botão "Bomba" para ligar a bomba de água.
f. Quando o nível de água no tanque diminuir, pressione o botão "Bomba" novamente para desligar a bomba e adicione mais água até que o tanque esteja 80% cheio.
g. Repita a etapa acima até que o nível de água permaneça estável em 80% da capacidade.
Etapa 11 - Remontagem da Placa
Fixe a placa novamente apertando os quatro parafusos com uma chave Torx.#END
