4-14 Beambox II - Alinhamento da Luz Vermelha

Descrição

Este artigo irá orientá-lo sobre como ajustar o trajeto da luz vermelha para alinhá-lo com o trajeto do laser.

Quando alinhar a luz vermelha?

Ferramentas

Prepare as seguintes ferramentas:

Passo 1

Familiarize-se com o procedimento para emitir um pulso com segurança.

A. Ligue a máquina. B. Feche a tampa. C. Entre no modo de Manutenção e aguarde até que o processo de posicionamento inicial seja concluído.      (Certifique-se de que os ícones da porta, tampa traseira e inferior estejam fechados, caso contrário, não será possível emitir um pulso.) D. Localize o botão de Pulso. E. Um toque = um pulso, dois toques = dois pulsos, e assim por diante. ⚠︎ Sempre realize pulsos com a tampa frontal e a tampa traseira fechadas.

Passo 2

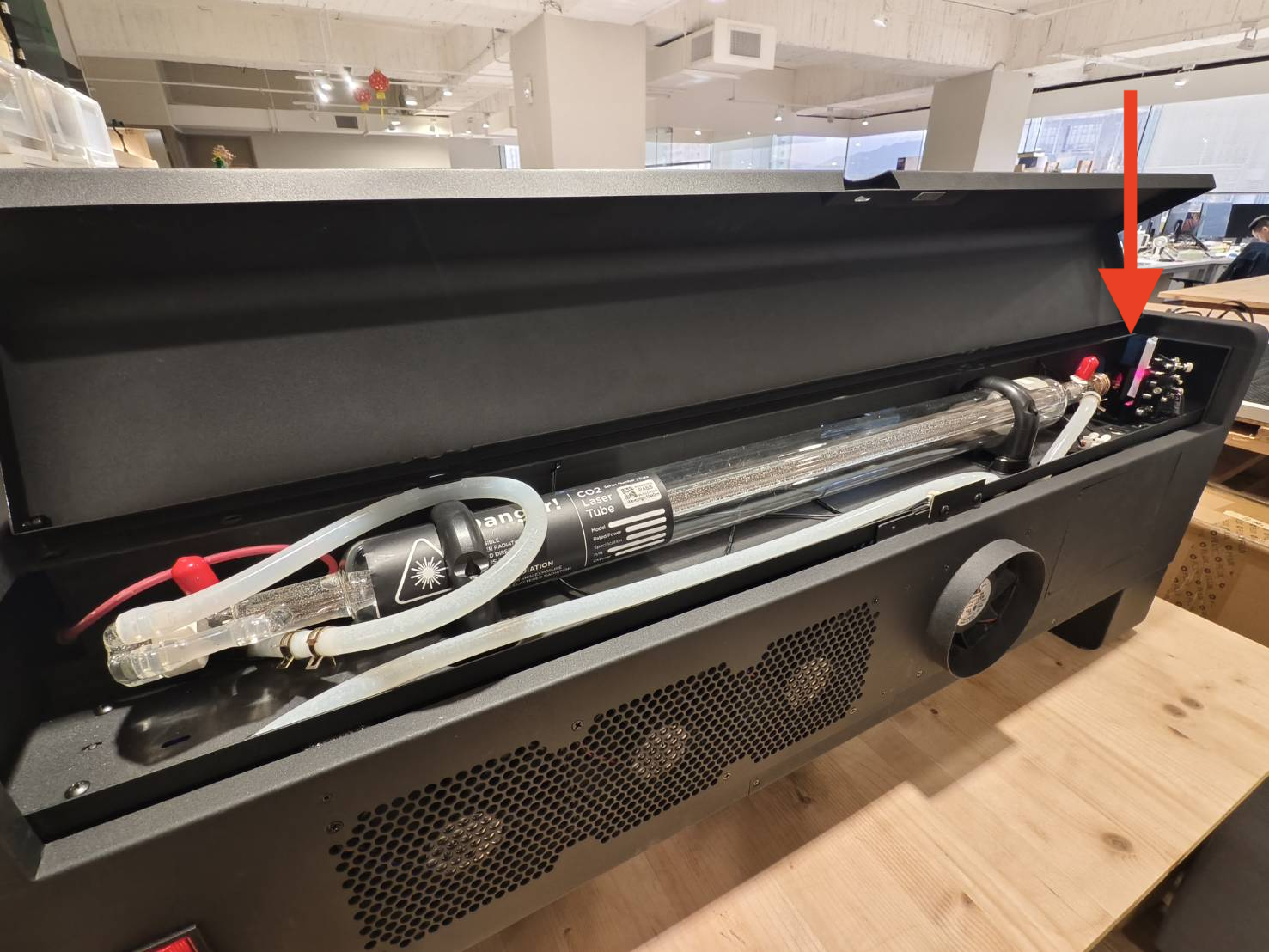

Use uma chave de fenda para remover os parafusos na parte traseira da máquina e, em seguida, abra a tampa traseira.

Passo 3

Certifique-se de que os dois parafusos nas laterais do emissor de luz vermelha estejam bem apertados.
(Chave Allen de 3mm)

Passo 4

Aperte os três parafusos de ajuste no suporte do laser vermelho.

Passo 5

Coloque um pedaço de fita 'dupla face' no primeiro espelho e feche a tampa traseira para fazer 3 pulsos.
(Não remova a fita. Deixe-a no espelho.)

Passo 6

Abra a tampa traseira e verifique se o ponto queimado está alinhado com o laser vermelho.

Exemplo Correto - Alinhados	Exemplo Incorreto - Desalinhados

Determine o resultado e a próxima ação a ser tomada:

Passo 7

Agora vamos ajustar a luz vermelha horizontalmente.

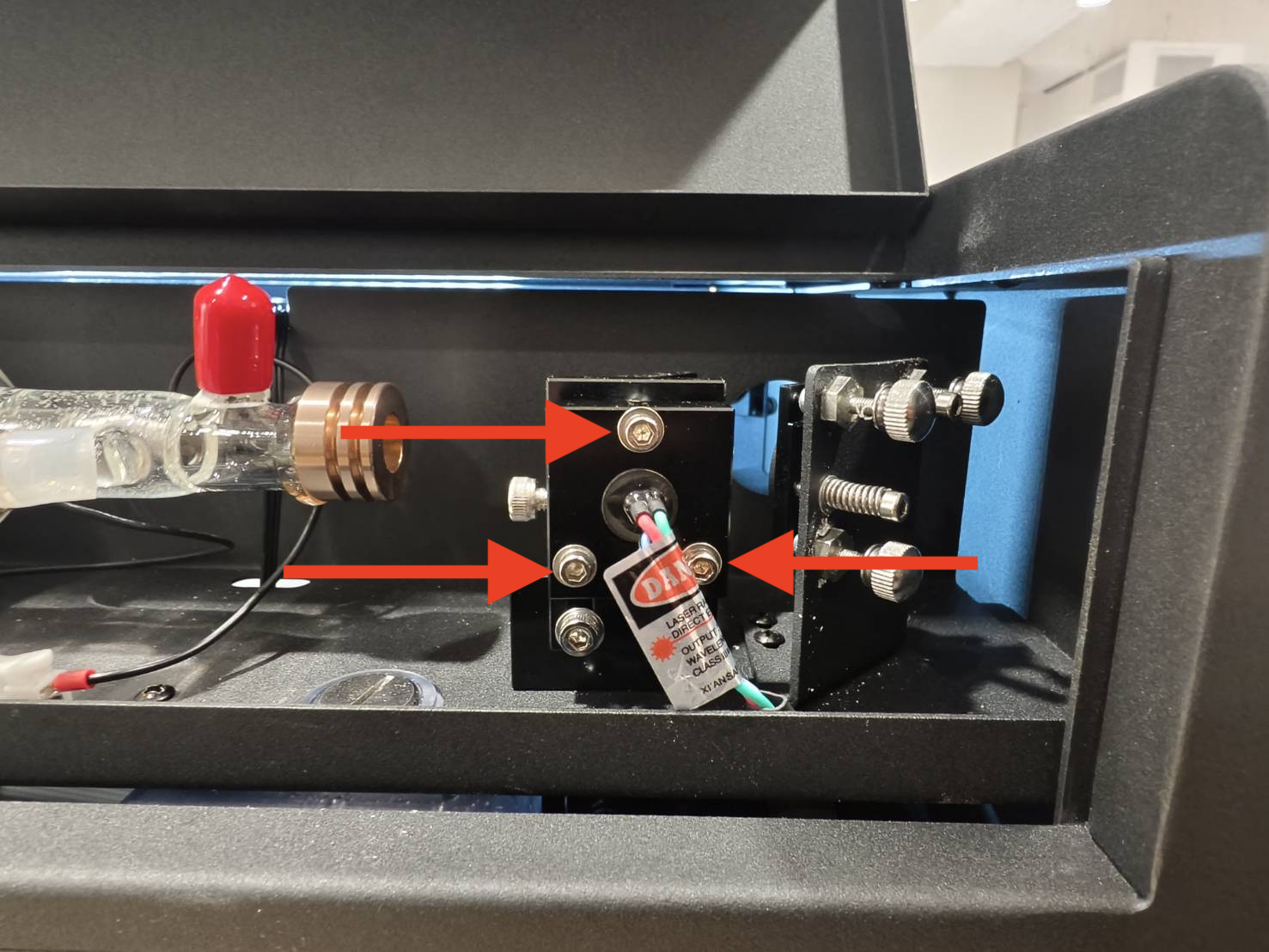

• Afrouxe os três parafusos na parte inferior do suporte da luz vermelha.
• Mova o suporte para alinhar horizontalmente o ponto queimado com a luz vermelha.
• Aperte os parafusos.

Passo 8

Agora vamos ajustar a luz vermelha verticalmente.

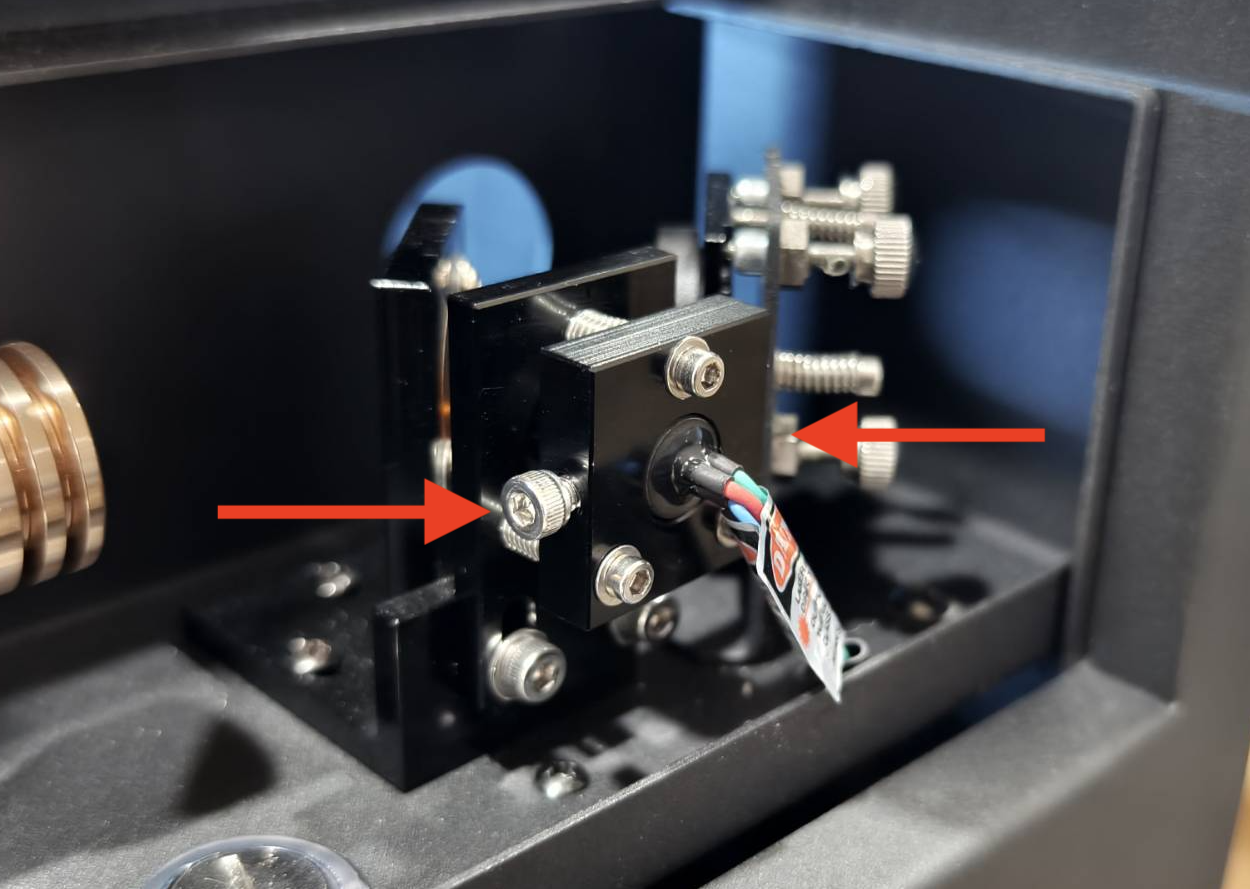

• Afrouxe os dois parafusos na lateral do suporte da luz vermelha.
• Mova o suporte para alinhar verticalmente o ponto queimado com a luz vermelha.
• Aperte os parafusos.

Passo 9

Coloque uma nova fita dupla-face no primeiro espelho e faça três pulsos para verificar o caminho novamente.

Exemplo Correto - Alinhados	Exemplo Incorreto - Desalinhados

Determine o resultado e a próxima ação a ser tomada:

Passo 10

Afrouxe os três parafusos para permitir o ajuste.

Passo 11

Esta etapa verifica se os caminhos do laser vermelho e do laser de CO2 real estão correspondentes e alinhados.
Se não estiverem alinhados, ajuste o emissor de luz vermelha com uma chave Allen de 2,5mm.

Abra a porta. Coloque uma fita dupla face de duas camadas na entrada do terceiro espelho. Entre no modo de controle e libere o motor. Mova o cabeçote do laser para o canto inferior direito. Certifique-se de que o laser vermelho esteja ligado. Feche a porta. Faça 3 pulsos. Verifique se o ponto do laser vermelho e a marca queimada se sobrepõem. Ajuste o laser vermelho, se necessário.

Exemplo Correto - Alinhados Exemplo Incorreto - Desalinhados   Parafusos e Trajetória do Feixe do Emissor de Luz Vermelha   Demonstração     Observação: Se o ponto vermelho não estiver na fita, isso indica que a trajetória do seu laser vermelho está muito desalinhada. Você pode localizá-lo no segundo espelho e mover o ponto vermelho para a superfície refletora do espelho.

Passo 12

Por favor, verifique a trajetória óptica do laser usando o link abaixo.
4-9 Inspeção da Trajetória Óptica

Determine o resultado e a próxima ação a ser tomada:
