4-11 Ajuste Avançado do Caminho Óptico – FLUX Help Center


Descrição:
Se os pontos verticais não puderem ser encontrados ou estiverem muito pequenos na fita da ponta do bico, isso indica que seu caminho vertical (eixo Z) está muito desalinhado e será difícil ajustá-lo com a lente de foco instalada.
Portanto, este artigo mostrará como verificar e ajustar o caminho vertical sem a lente de foco.

Antes de começar:
Certifique-se de que o caminho do 1º para o 2º espelho e do 2º para o 3º espelho estejam bem alinhados. Caso contrário, os procedimentos desta página irão piorar o seu caminho óptico.

Consulte este artigo, 4-10 Ajuste do Caminho Óptico, do Passo 1 ao Passo 11 para garantir que os caminhos mencionados estejam bem alinhados.

Etapa 1 - Preparação das Ferramentas:

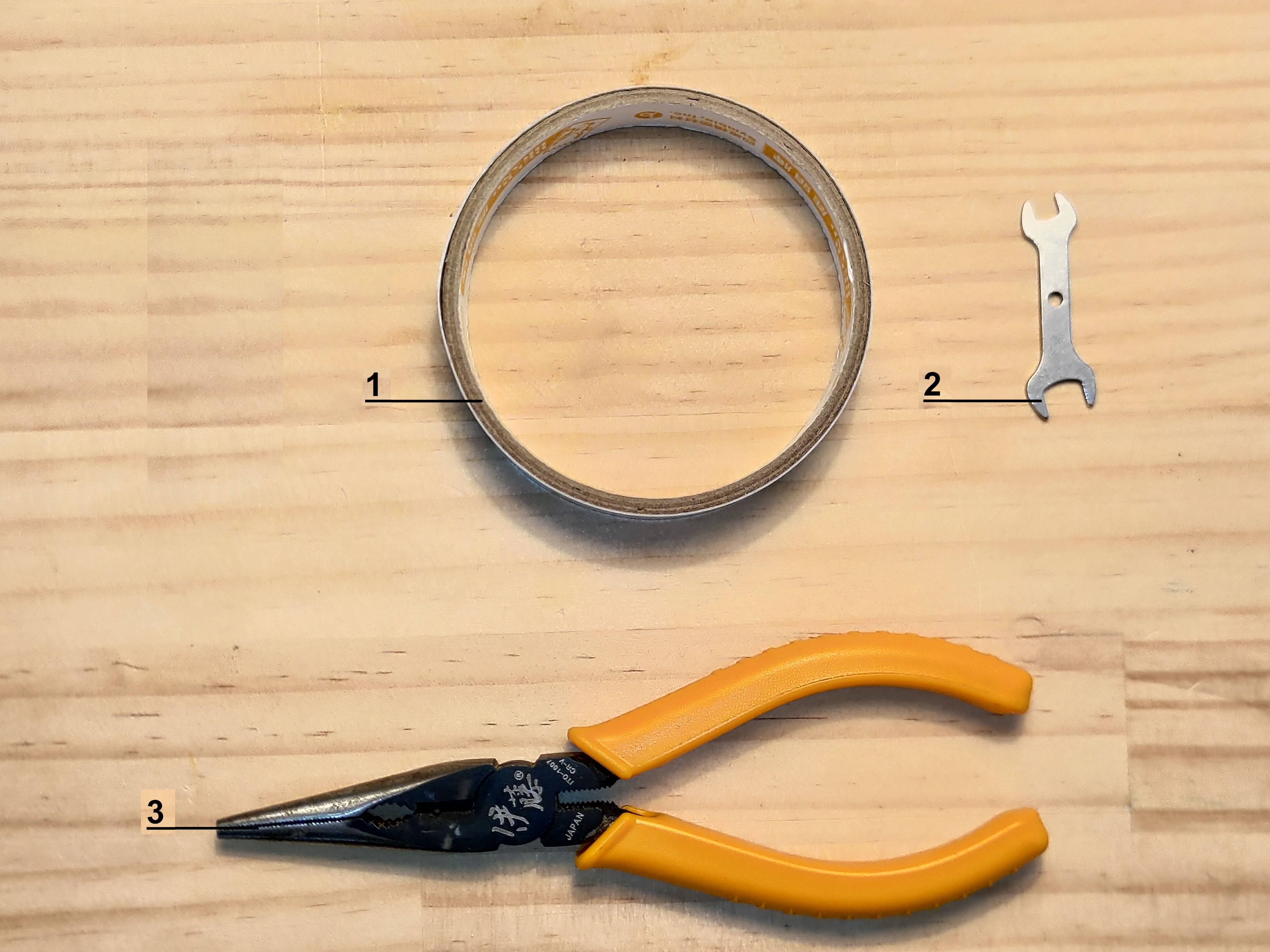

1｜Fita dupla face
2｜Chave de boca dupla
3｜Alicate

Etapa 2 - Abaixar a Mesa:

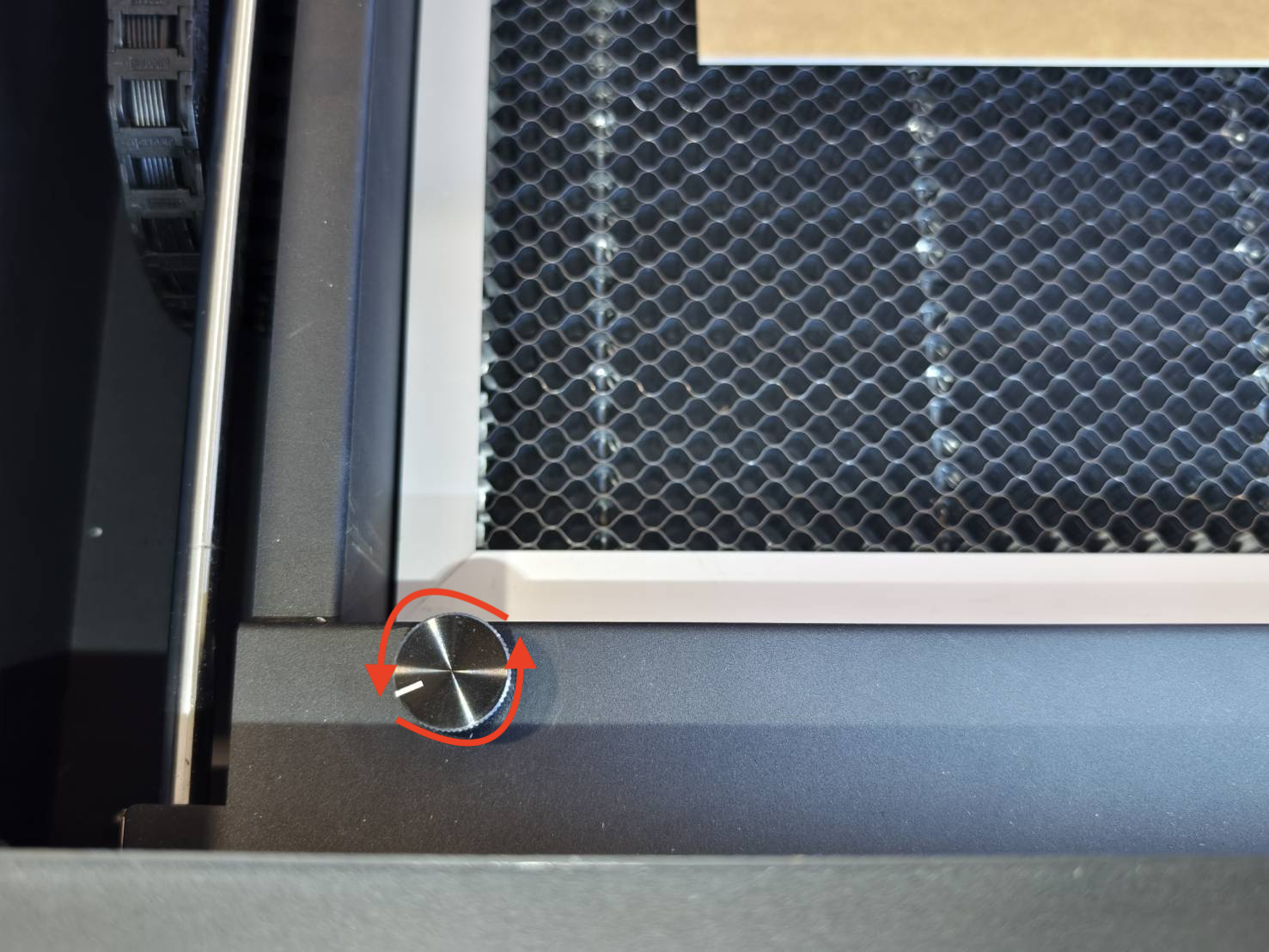

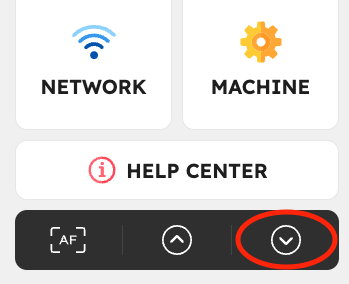

Abaixe a mesa até o fundo pressionando o botão de descida no painel ou girando o botão no sentido anti-horário manualmente.

Painel	Botão

Etapa 3 - Desmontar o Bico e a Lente de Foco:
O anel deve ser girado no sentido horário para ser afrouxado.

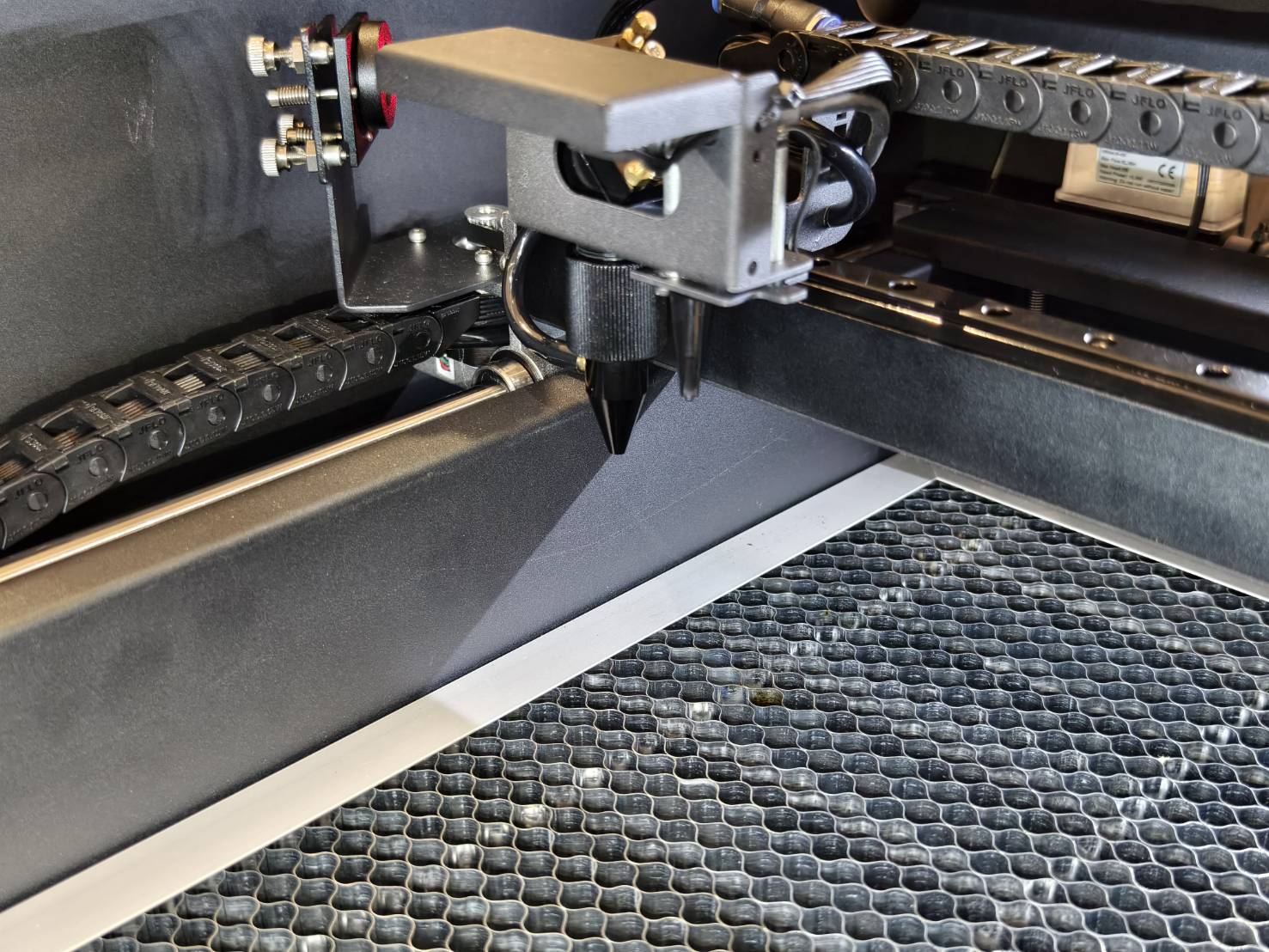

Após afrouxar o anel, o bico pode ser separado do conjunto do cabeçote do laser.

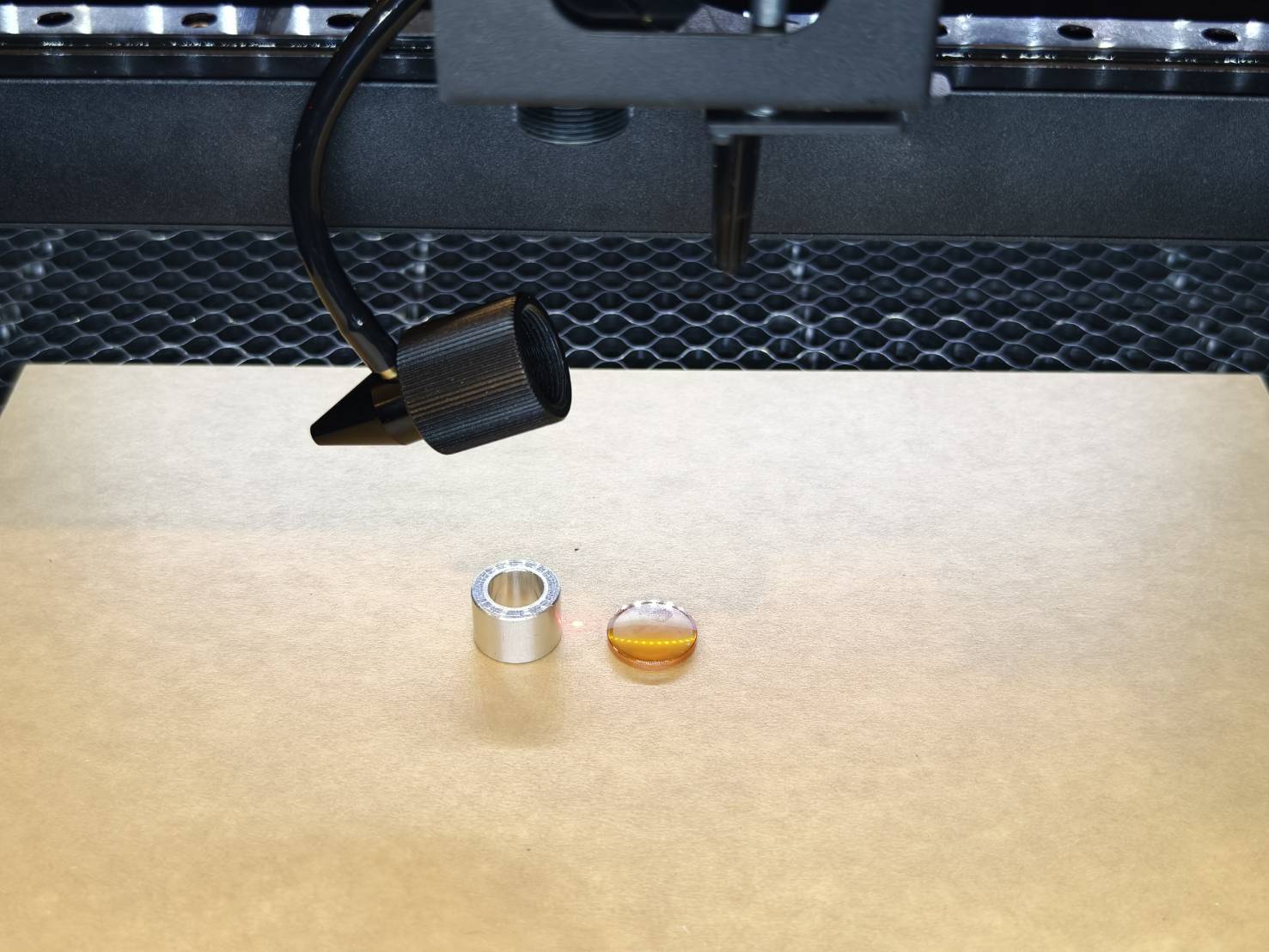

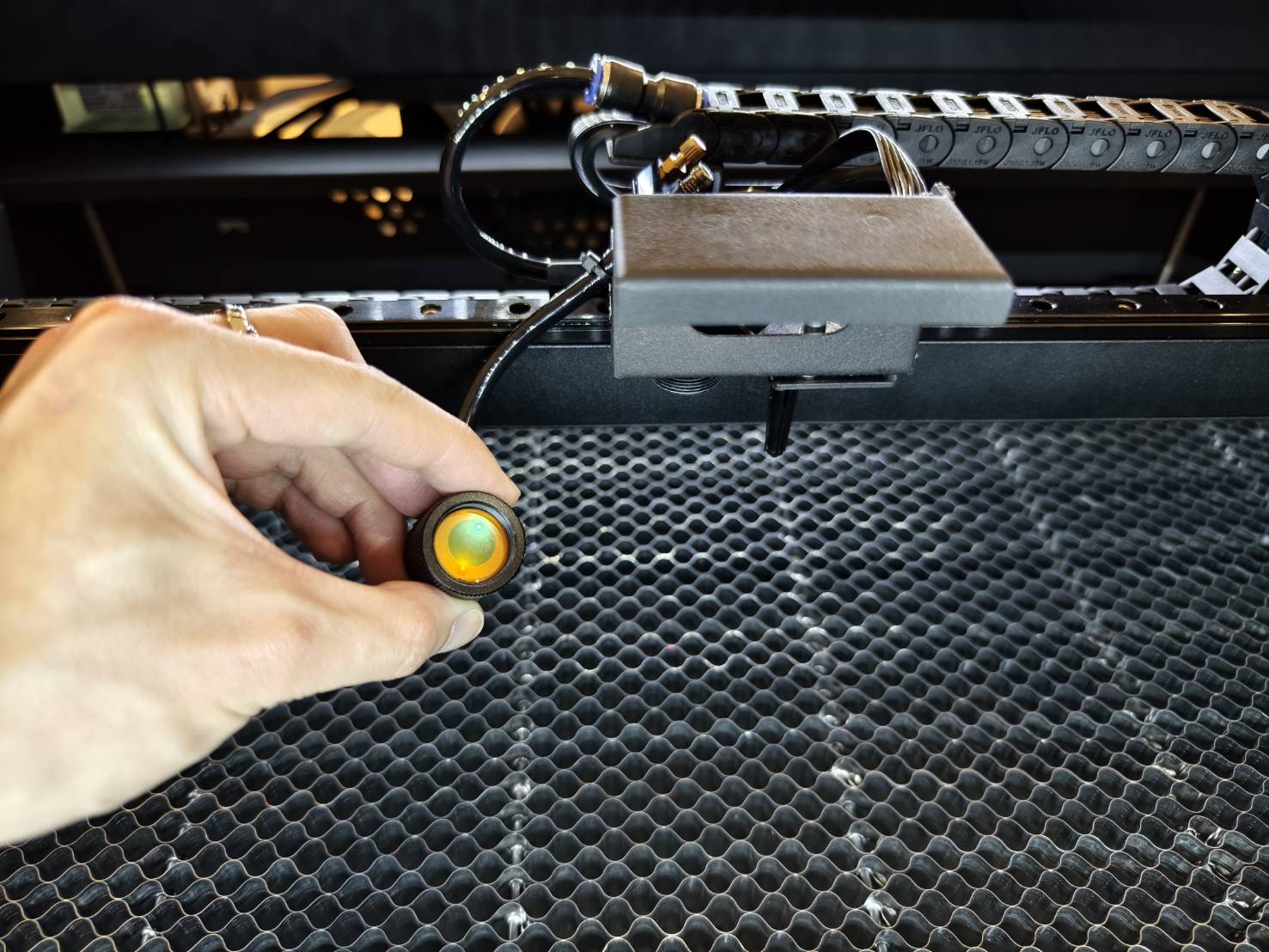

Você terá a lente de foco, o bico, o anel e o bloco da lente. Mantenha-os seguros e deixe a mangueira de ar conectada.

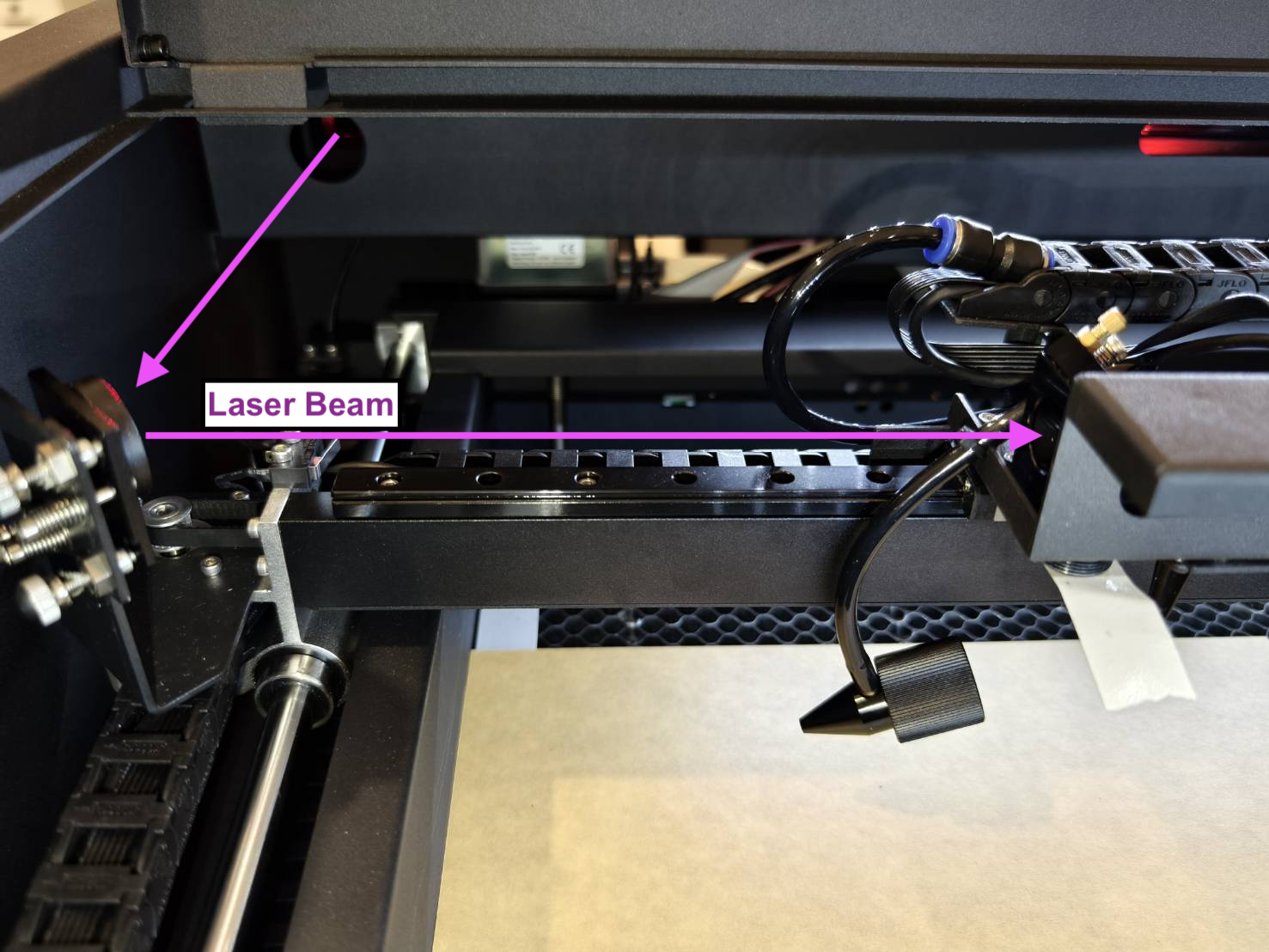

Passo 4 - Certifique-se de que o Laser não Atingirá a Mangueira de Ar
Verifique se a mangueira de ar está no caminho do laser. Certifique-se de que a mangueira de ar não esteja na frente da entrada do 3º espelho.

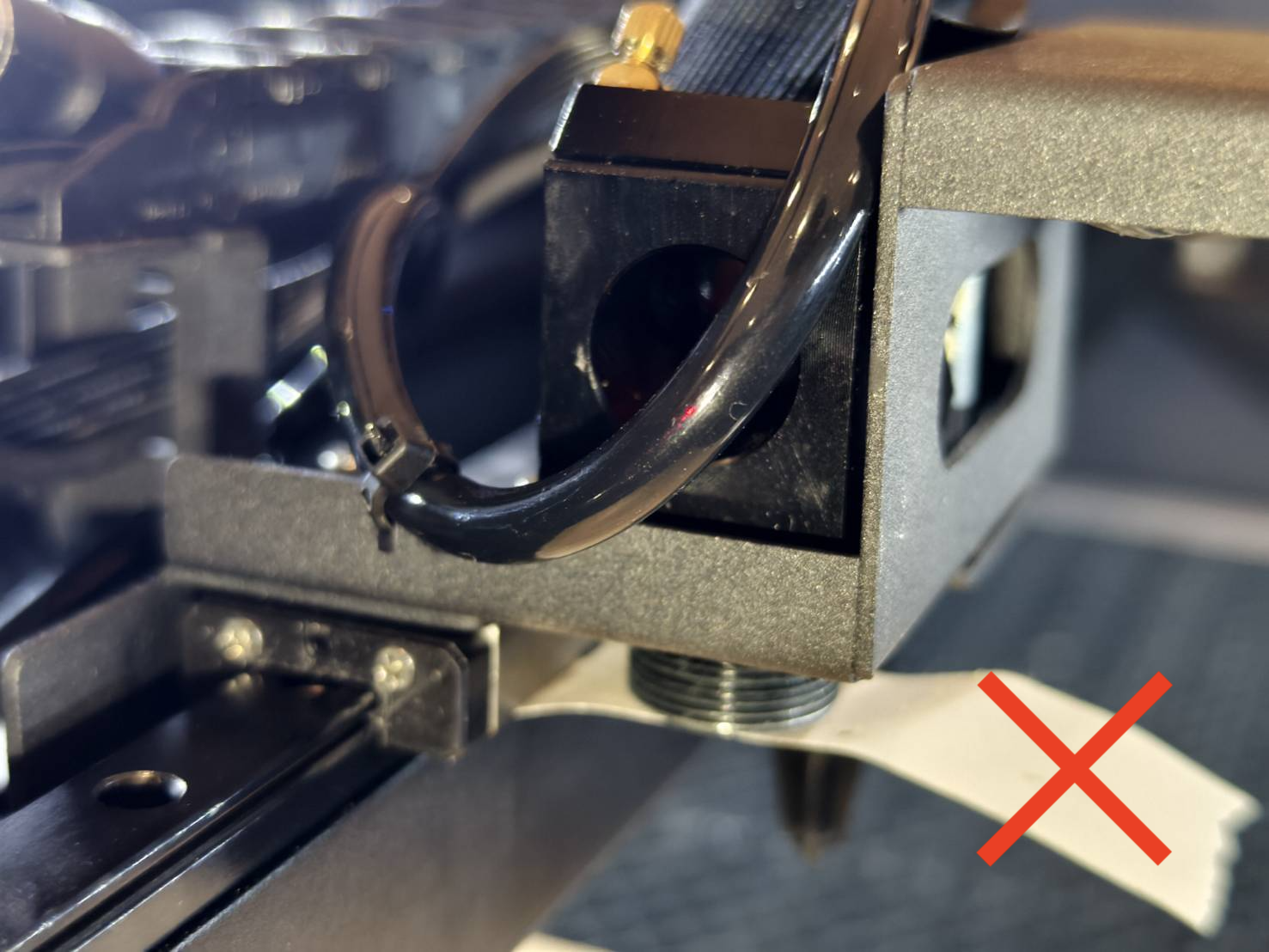

Posição Correta	Posição Incorreta

Passo 5 - Reajuste o Caminho Vertical (eixo Z) a partir do 3º Espelho:
Use a chave de boca dupla e o alicate para afrouxar as 3 porcas no 3º espelho.

Gire estes três parafusos no sentido anti-horário até que não haja espaço entre o suporte do espelho e a base, ou afrouxe os parafusos completamente, mas não os remova.

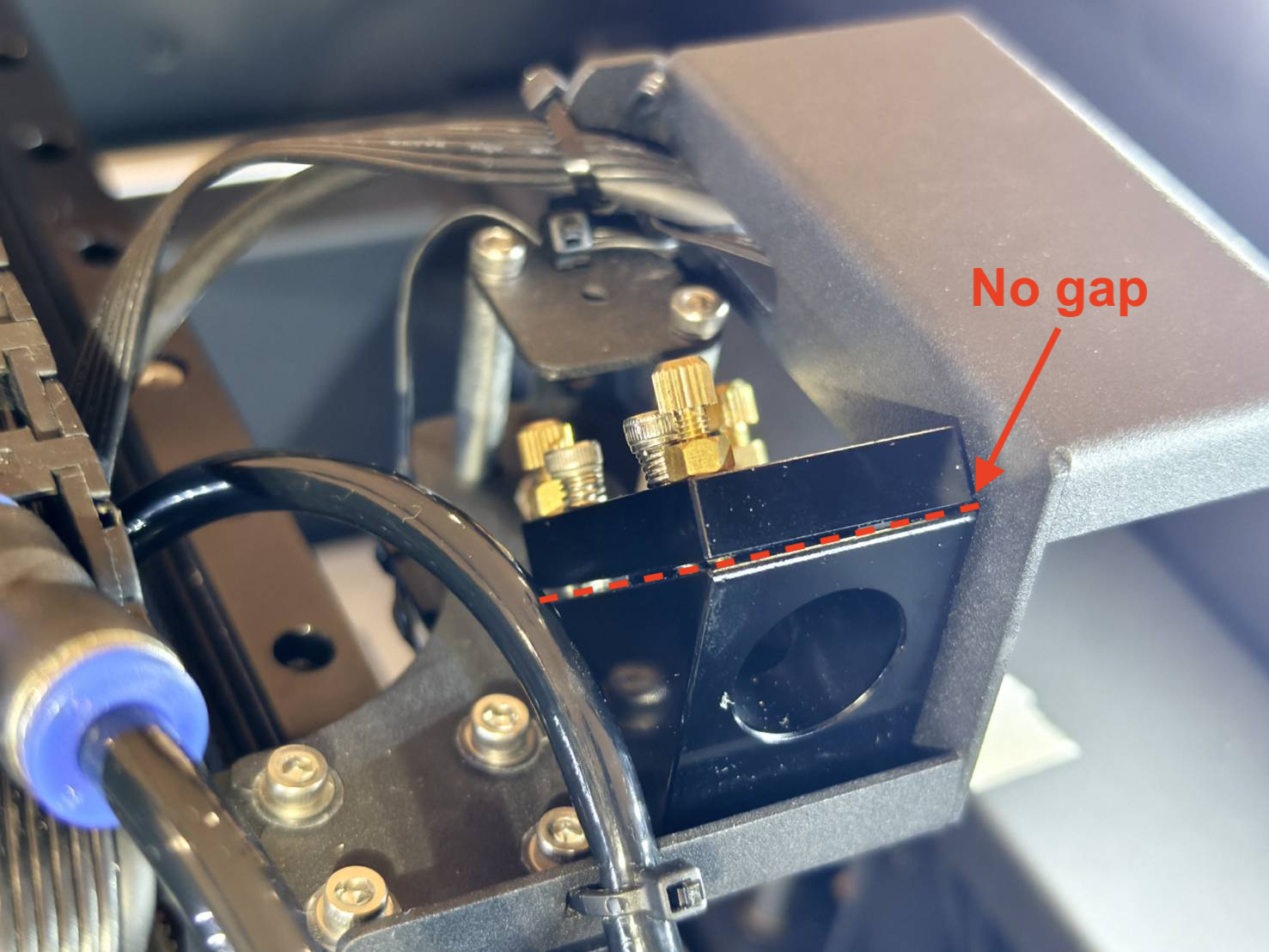

Quando não houver espaço entre eles, o caminho vertical terá sido reajustado.

Passo 6 - Colocando Fita e Realizando Pulsos:

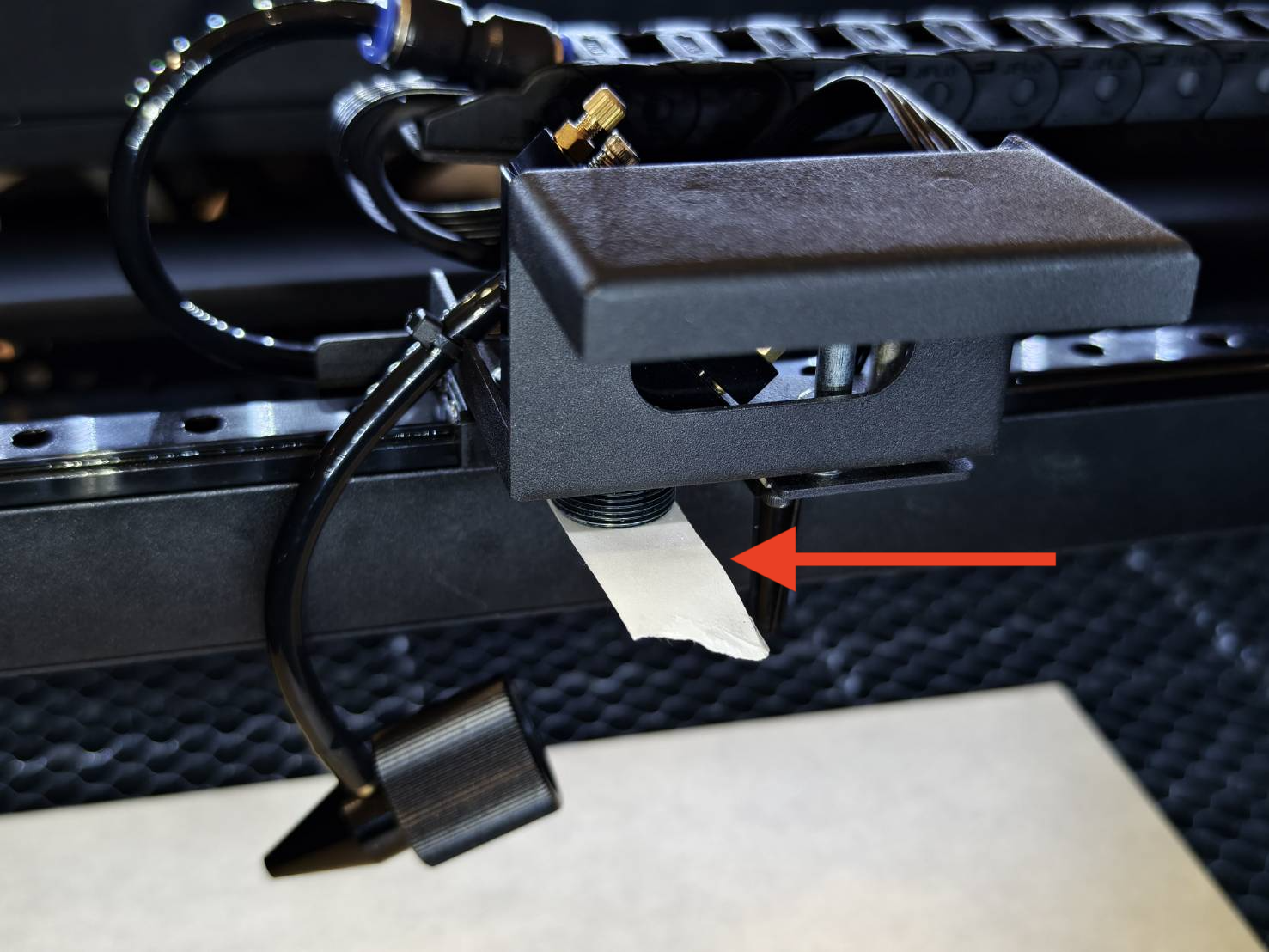

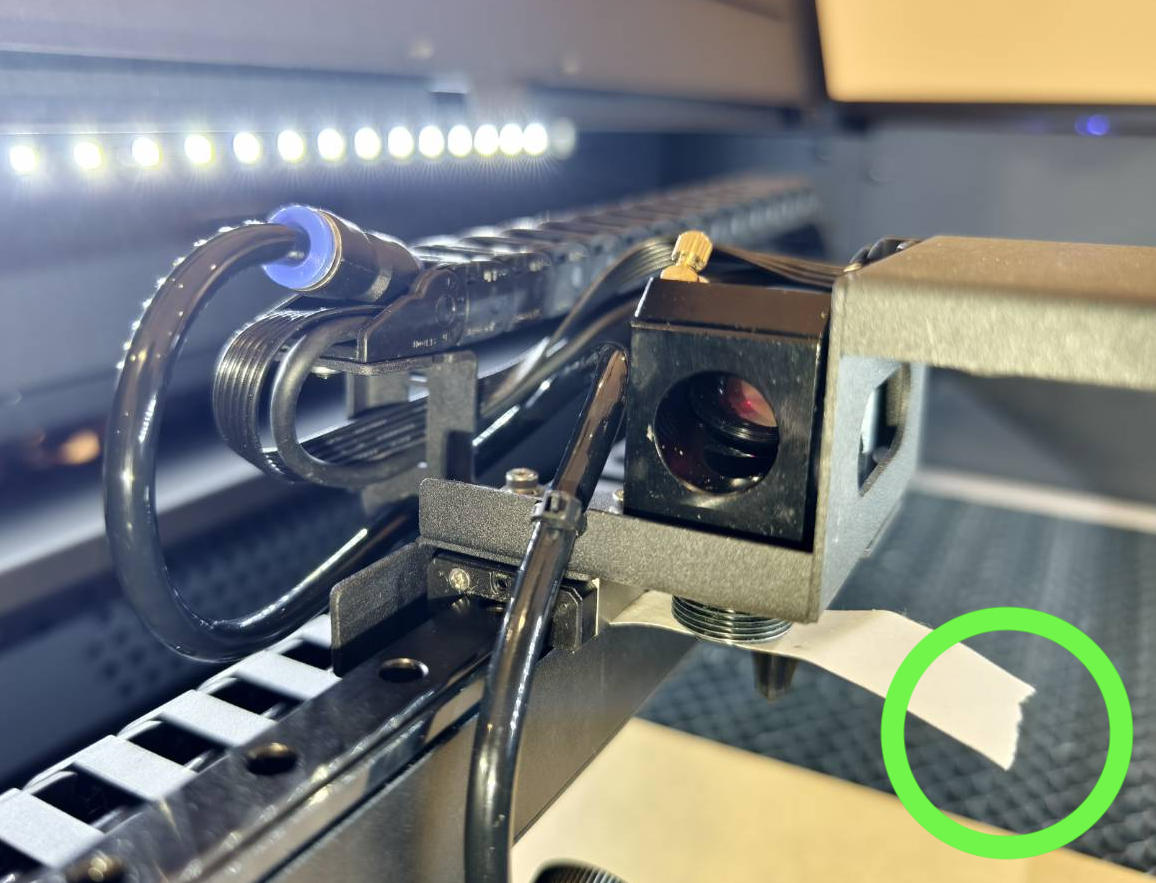

Coloque um pedaço de fita dupla face de uma camada embaixo do cabeçote do laser e pressione-o contra a entrada para formar uma marca.

Mova o cabeçote do laser para o centro da mesa e faça 3 pulsos.

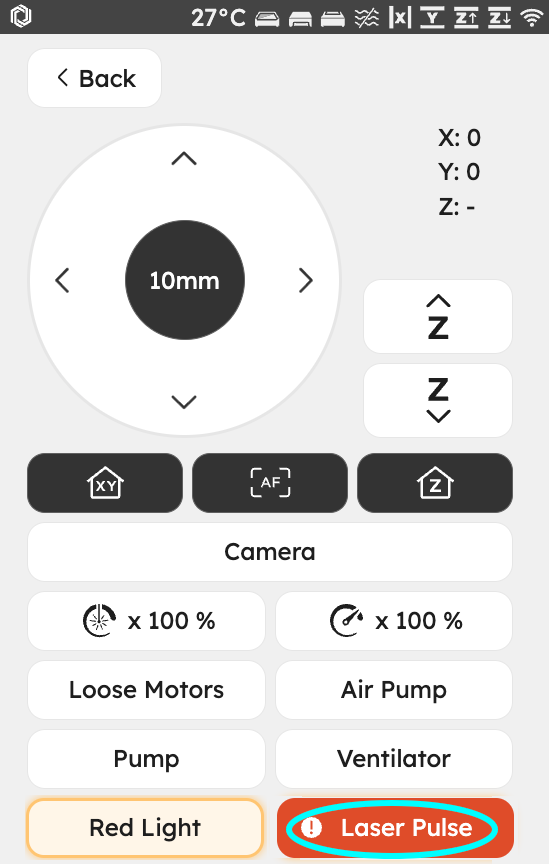

(Vá para Controle >> Pressione "Motor" >> Mova o cabeçote manualmente >> Feche a tampa >> Faça 3 pulsos)

Passo 7 - Determine a Posição do Ponto Vertical:
Remova a fita e determine a posição do ponto.
Haverá apenas três posições possíveis: centro, esquerda e direita.

1. Posição central:

Se o seu ponto estiver no centro, como na foto acima, isso indica que o seu caminho vertical está correto e você pode prosseguir para o Passo 8.

2. Posição à esquerda:

Se o seu ponto estiver à esquerda, como na foto acima, isso indica que o caminho vertical precisa de ajuste.

Como ajustar:
Por favor, gire cada parafuso no sentido horário para elevar o suporte e criar uma folga entre eles. Seu ponto deve se mover para a direita.

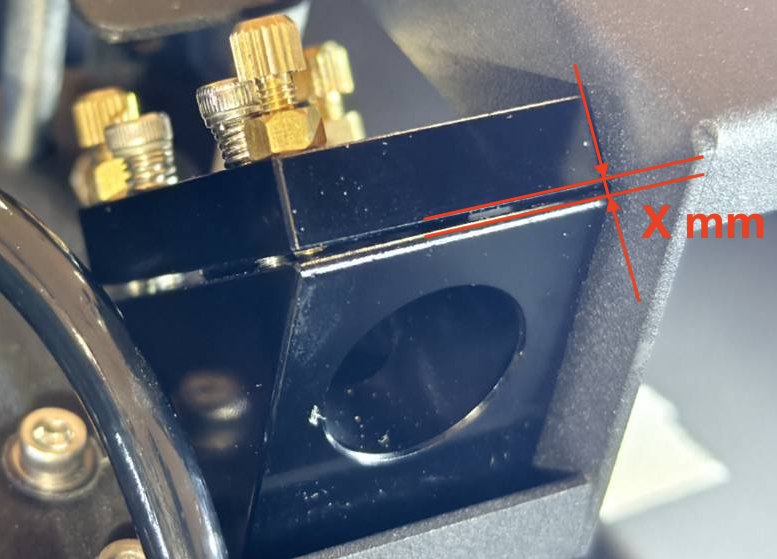

A folga:

Após girar os parafusos, aplique outra fita e verifique novamente a nova posição do seu ponto até que ele esteja no centro. Então, você pode prosseguir para o Passo 8.

3. Posição à direita:

Se o seu ponto estiver à direita, como na foto acima, isso indica que o ângulo de saída do tubo laser está muito baixo e não é possível ajustar. Por favor, interrompa o processo aqui e entre em contato com o seu revendedor local para obter assistência adicional.

Passo 8 - Aperte Todas as Porcas no 3º Espelho:

Após o ajuste, aperte todas as porcas para fixar a posição.

Passo 9 - Reinstale o Bico:

Instale o bloco da lente no anel. O lado vermelho deve ficar voltado para baixo.
Instale a lente de foco. O lado curvo deve estar voltado para cima.
(Uma dica rápida para identificar o lado curvo é que ele deve refletir seu rosto inteiro quando você olhar para ele.)
Gire o anel no sentido anti-horário para apertá-lo.

Etapa 10 - Retorne ao Processo Padrão de OPA:

Atenção: esta instrução não indica a conclusão do seu OPA.
Para continuar o processo de OPA, retorne ao processo padrão de OPA.
