Beambox II & HEXA RF - Iniciar Gravação com Chuck Rotativo FLUX

• Beambox II ou HEXA RF + Extensão de Bolso + Chuck
  (Diâmetro Máx. do Objeto: 145mm)

• Beambox II ou HEXA RF + Chuck
  (Diâmetro Máx. do Objeto: 54mm)

Passo 1

Instale o complemento BB2 Extension Pocket, consultando o guia abaixo.

• Beambox II - Guia de Instalação da Extensão de Bolso
• HEXA RF - Guia de Instalação da Extensão de Bolso

Passo 2

Por favor, certifique-se de ter as seguintes versões de software e firmware para usar a função rotativa.

Passo 3

Reinstale o suporte da plataforma.

Passo 4

Meça o diâmetro ou a circunferência do seu material e anote para uso posterior.
(Recomenda-se usar o material destinado a prática e testes na primeira utilização.)

Passo 5

Consulte a tabela abaixo para instalar os suportes rotativos corretos e escolher a distância focal adequada de acordo com o diâmetro do seu objeto.

Tabela de Tamanhos e Suportes

Explicação do Modo de Foco

Por padrão, a lente de foco estará na parte superior, e a distância focal será de 4mm, o que significa que haverá uma distância de 4mm entre a ponta do bico e a superfície do material. Para materiais menores, a ponta do bico pode não alcançar os 4mm padrão. Portanto, é possível aumentar a distância alterando a posição da lente para a parte inferior do bico. Quando a lente está na parte inferior, a distância entre a ponta e a superfície pode ser aumentada para 16mm. Como mudar a posição da lente? 1. Desmontar a Lente   2. Determinar a Ordem do Modo de Foco   Modo de Foco: 4mm (Padrão) Modo de Foco: 16mm Lente Bloco Bloco Lente Anel Anel Bico Bico   3. Remonte a lente O lado vermelho do bloco deve ficar voltado para baixo. O lado curvo da lente deve ficar voltado para cima. (Uma dica rápida para identificar o lado curvo é que ele deve refletir seu rosto inteiro quando você olhar para ele.) Gire o anel no sentido anti-horário para apertá-lo.

Explicação dos suportes curtos e longos

Os suportes são usados para posicionar no suporte da plataforma. O dispositivo rotativo ficará sobre os suportes para ser elevado ou abaixado manualmente ou usando a plataforma automática. Demonstração com o rotativo desligado Demonstração com o rotativo ligado Diferença Suportes Curtos Suportes Longos É mais baixo e usado para objetos menores. (Diâmetro: 1mm - 54mm) É mais alto e usado para objetos maiores. (Diâmetro: 54mm - 145mm) Como instalar os suportes? Haverá furos no suporte da plataforma projetados para os suportes. Os suportes têm pinos que podem ser inseridos nos furos. Ajuste a distância entre os pinos, se necessário.

Passo 6

Após instalar os suportes, certifique-se de que a máquina esteja desligada.

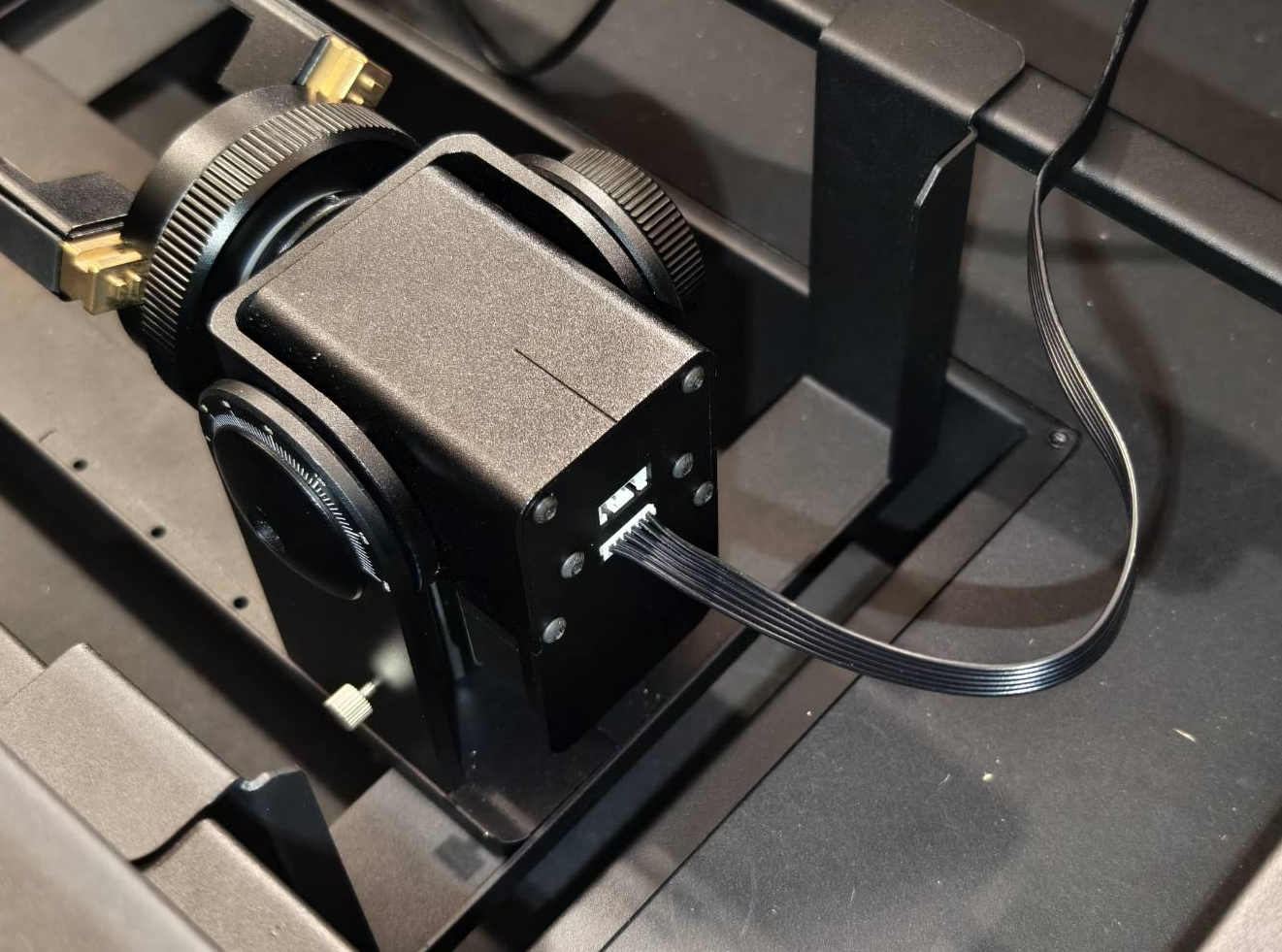

Localize o cabo de conexão na caixa e insira-o na parte traseira esquerda da máquina.

Passo 7

Instale as garras no dispositivo rotativo de acordo com o material que você utilizará.
Consulte o manual para obter instruções sobre a instalação das garras.
Manual do FLUX Chuck Rotativo
(*Recomenda-se usar material descartável para prática e teste na primeira utilização.)

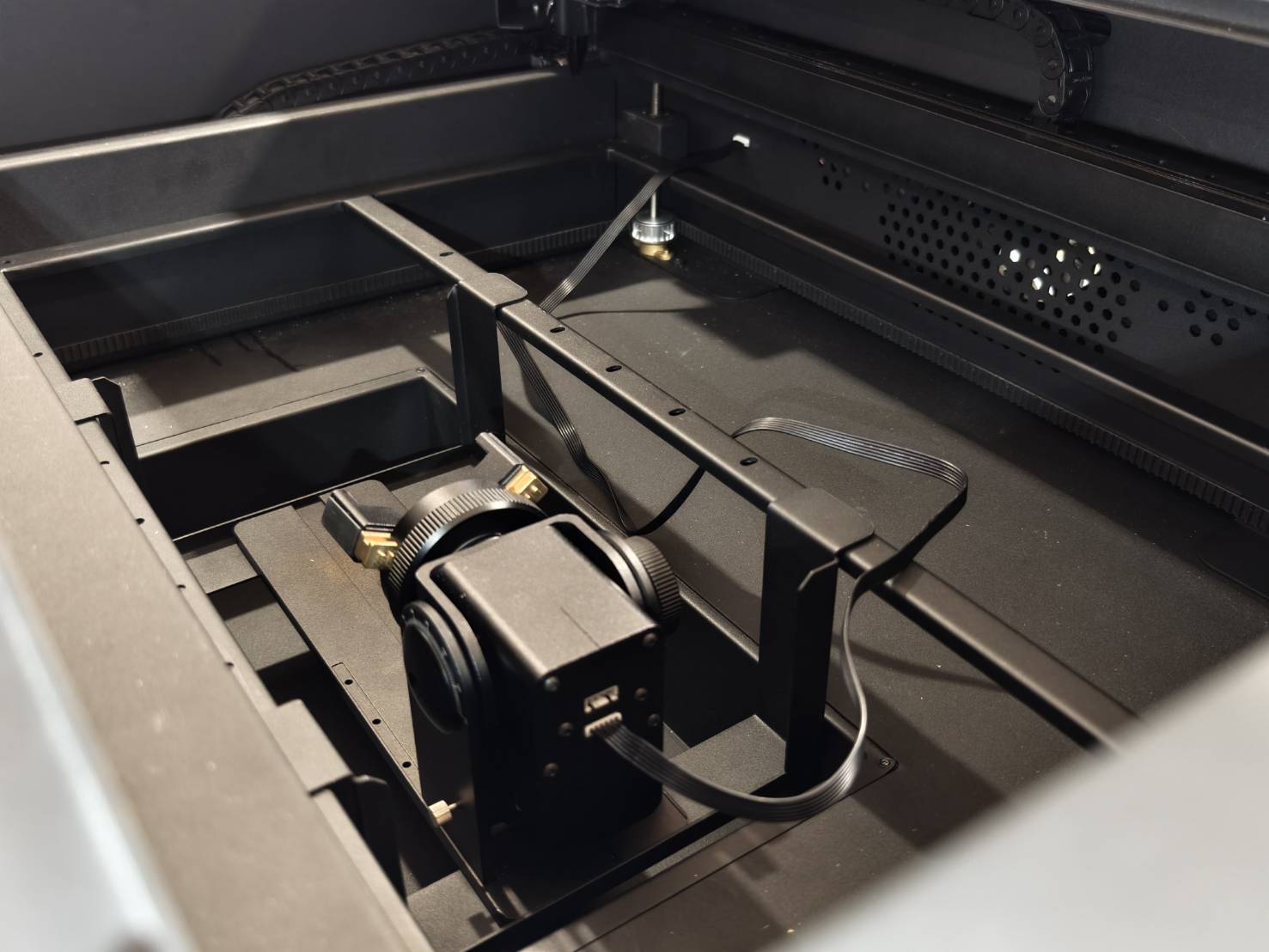

Passo 8

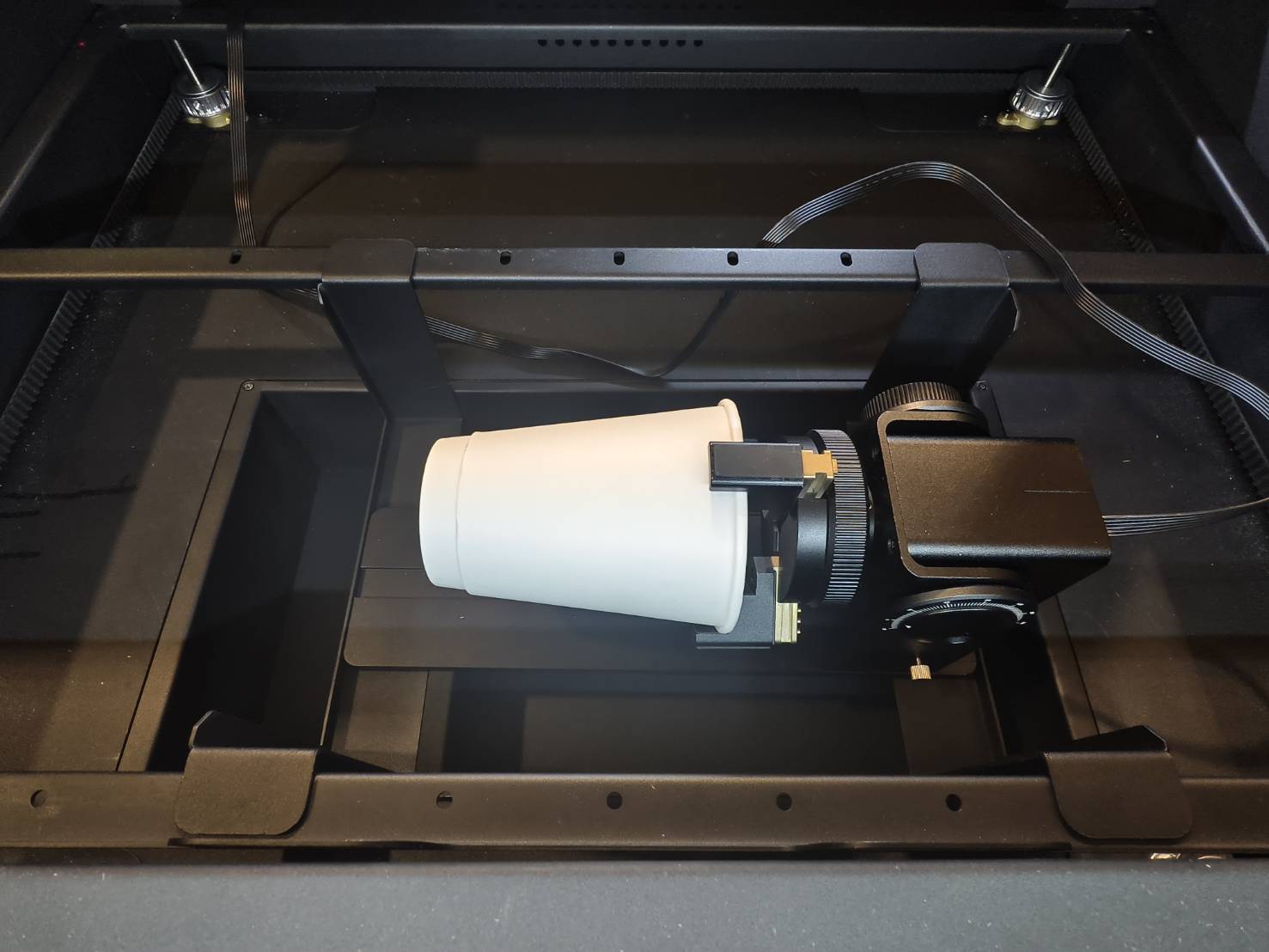

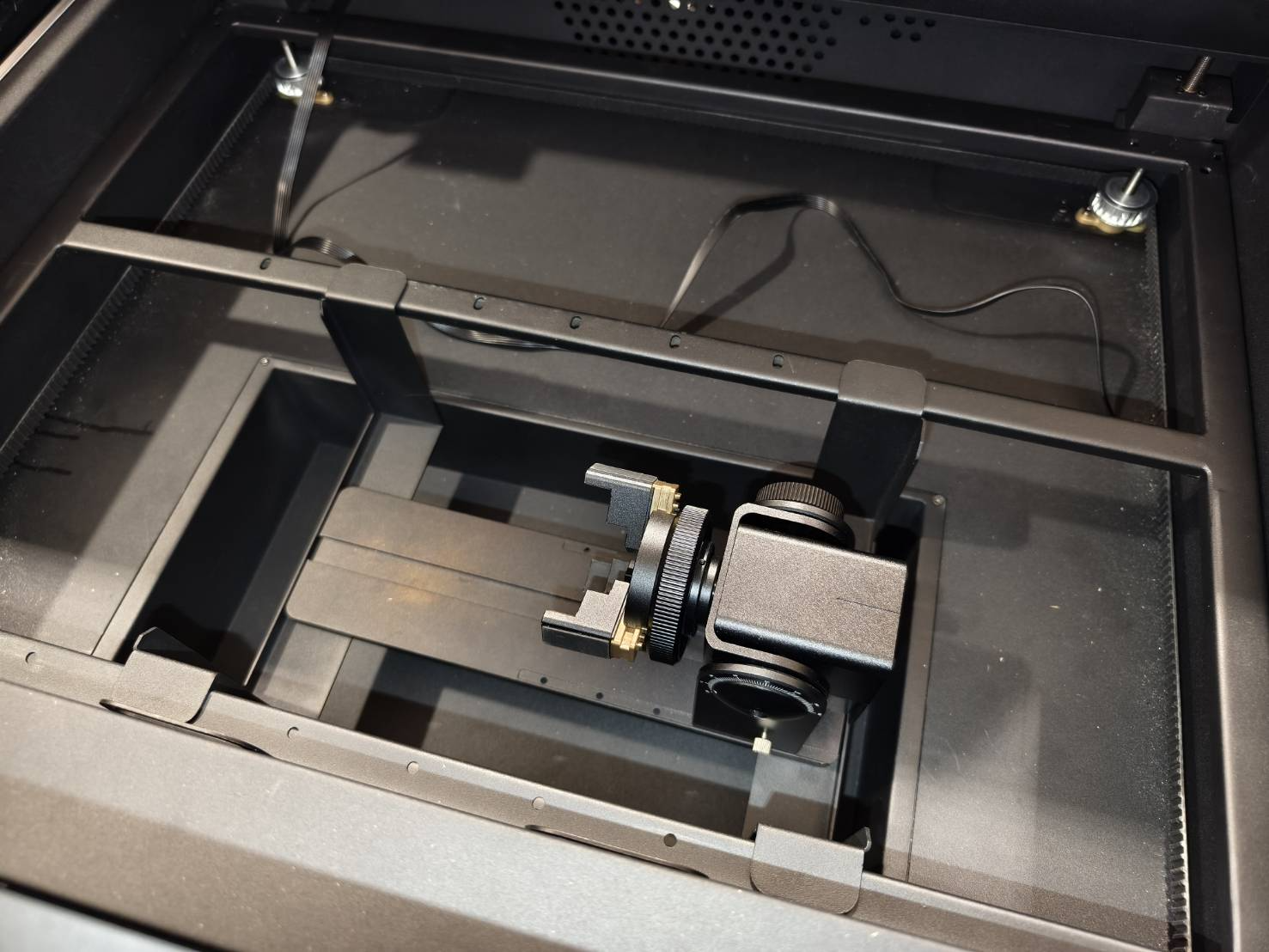

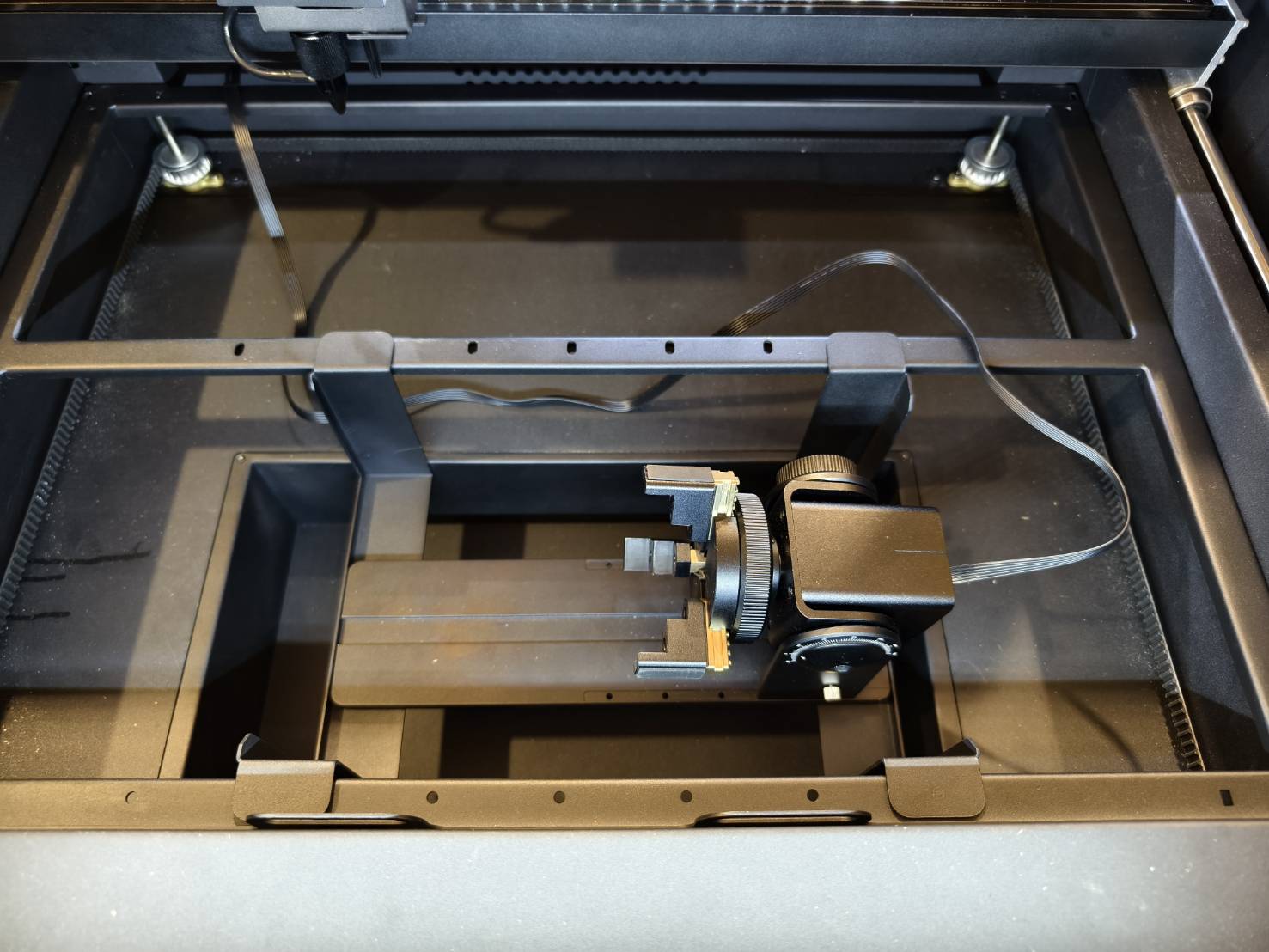

Posicione o Chuck Rotativo com as garras instaladas nos suportes e insira o cabo no dispositivo.
*Certifique-se de que a máquina esteja desligada. Conectar o cabo com a máquina ligada pode danificar o dispositivo rotativo.

Passo 9

Ligue a máquina e acesse "Configurações de Hardware" para selecionar o modo de foco adequado.

Máquina >> Configurações de Hardware >> Próxima página >> Modo de Foco >> Selecione o apropriado

Passo 10

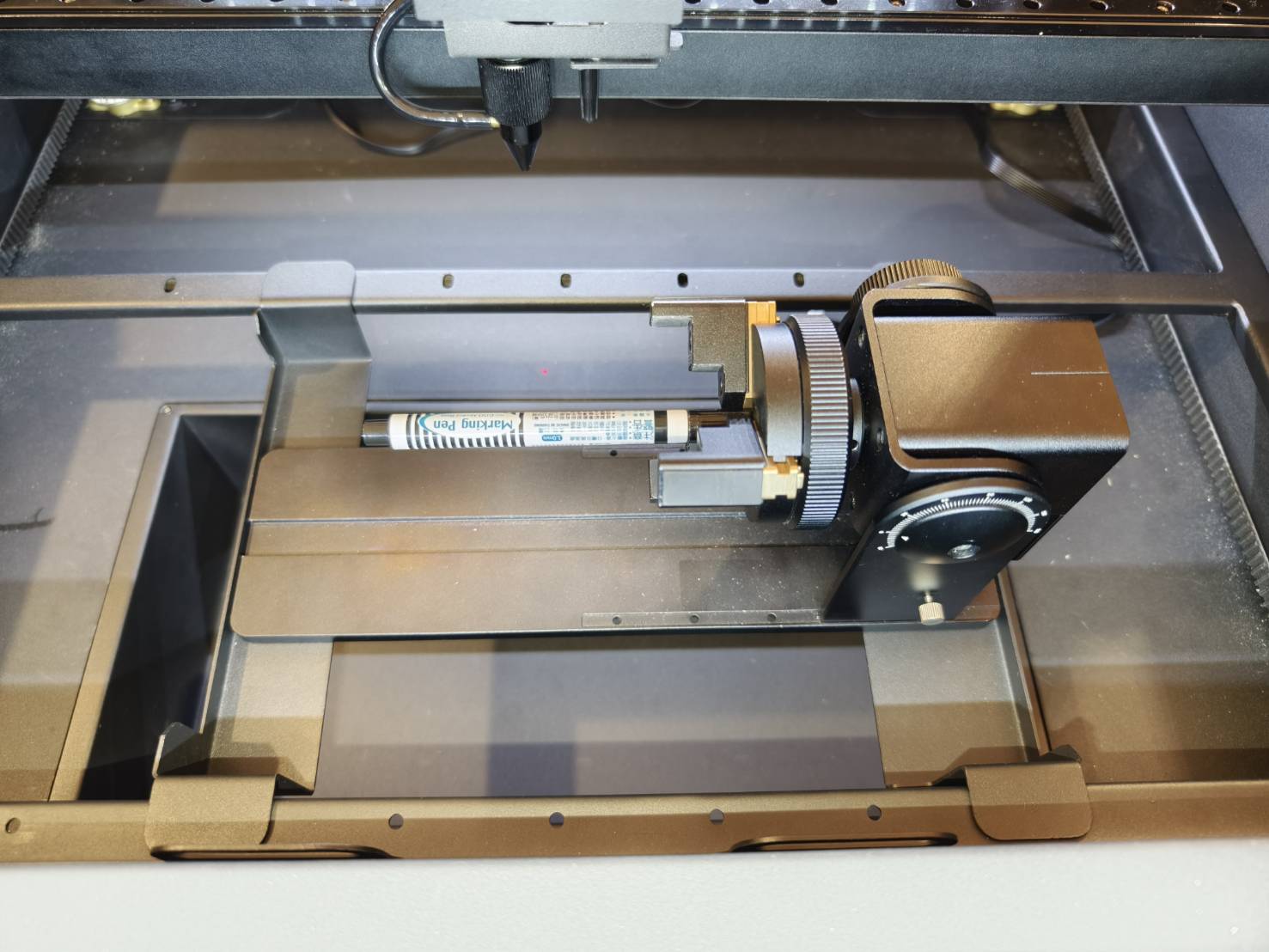

Fixe o material no dispositivo rotativo e nivele-o.
(Consulte o Guia do Mandril Rotativo para fixar diferentes formas.)

Passo 11

Execute o foco automático.
Se o foco automático não funcionar, consulte o article para o método de foco manual.

Passo 12

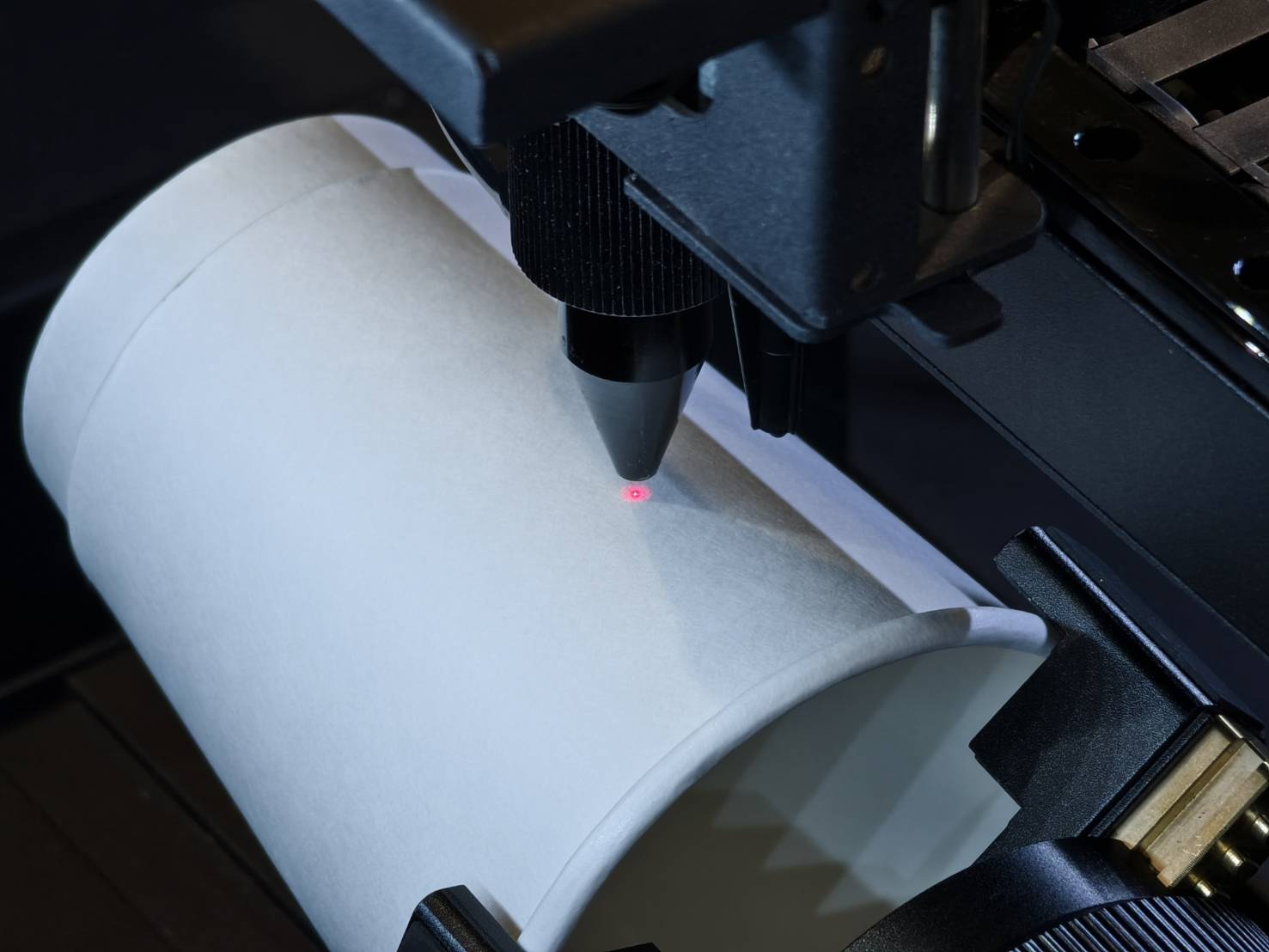

• Ative a luz laser vermelha que sairá da ponta do bico.
  Se o laser vermelho já estiver ativado, pule esta etapa.




• Máquina >> Configurações de Hardware >> Próxima página >> Luz Vermelha Constante >> LIGADO


Passo 13

Mova a ponta do bico para o centro da área que deseja gravar.
O ponto de luz vermelha indica e determina a posição inicial.

Passo 14

Inicie o Beam Studio.

Passo 15

Acesse "Configurações do Documento" e faça as alterações.

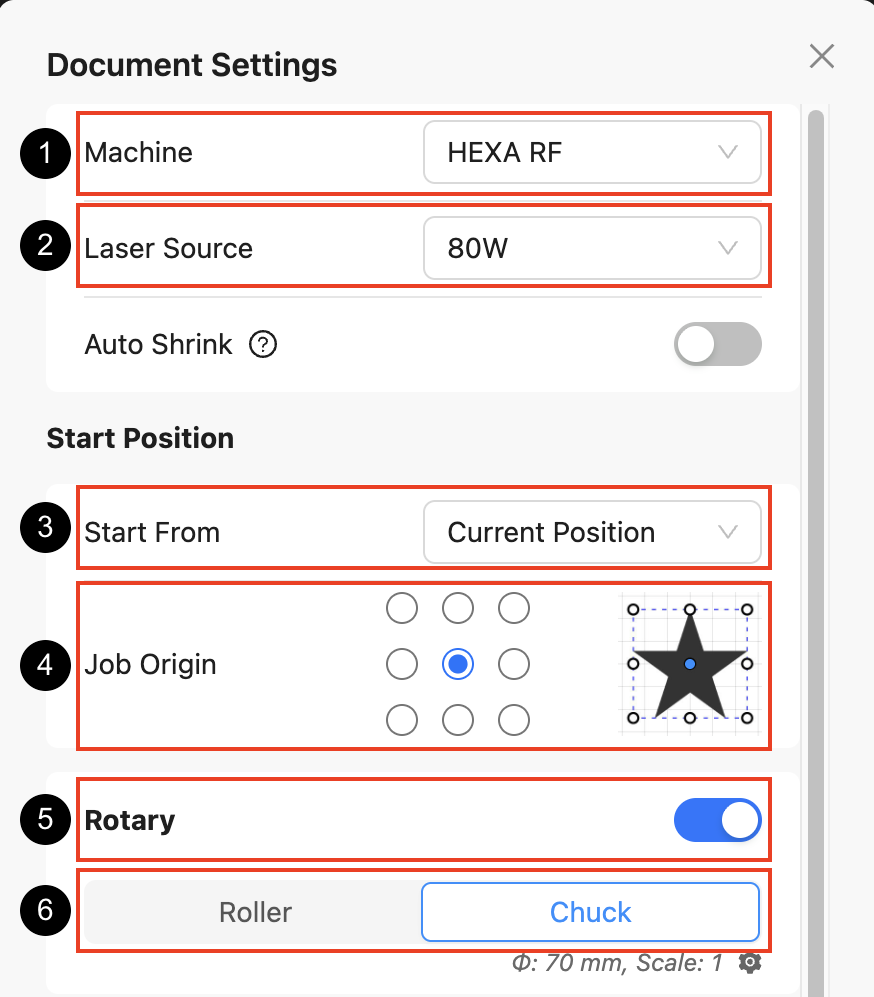

1. Altere a Área de Trabalho para sua máquina. 2.  Escolha a fonte de laser correta da sua máquina. (somente HEXA RF) 3.  Altere a opção "Iniciar de" para "Posição Atual". 4.  Para "Origem do Trabalho", escolha "Centro".  5. Ative a função Rotativo. 6.  Escolha o tipo de rotativo correto.

Posição Padrão (A parte superior é plana.)	Posição Invertida (O motor está voltado para cima.)

Passo 16

Acesse "Configuração Rotativa" e faça as alterações.

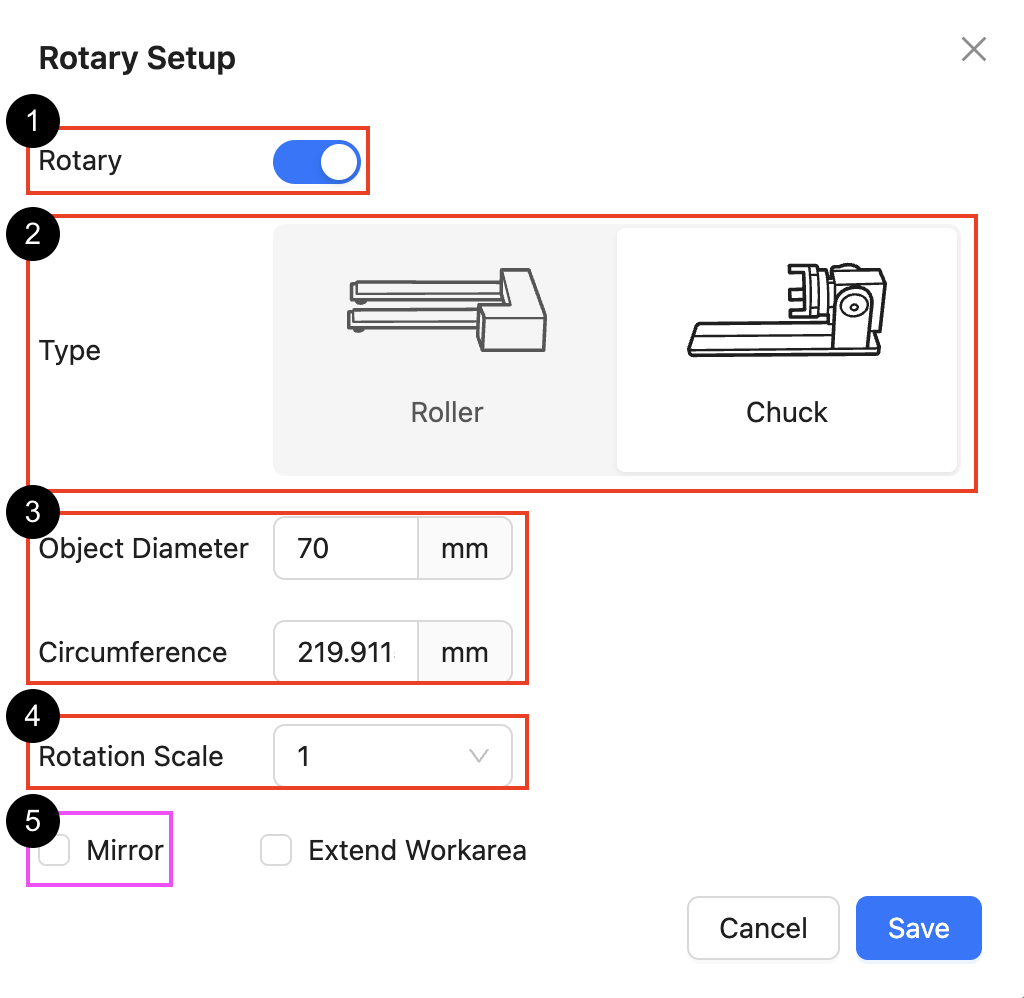

1. Certifique-se de que a função Rotativa esteja ativada. 2. Escolha o tipo de rotativo correto. 3. Insira o tamanho do seu material medido no Passo. (Você pode inserir qualquer um dos valores, e o software calculará automaticamente o outro.) 4.  A escala rotativa é utilizada quando o resultado da gravação fica menor ou maior que o design original. Configurações Padrão: Beambox II definido como "1" HEXA RF definido como "2" 5. Você deve ativar a função espelho para o Mirror se o seu dispositivo rotativo estiver invertido. Se não estiver invertido, mantenha-o desativado. (Disponível apenas para Ador.)

Posição Padrão (A parte superior é plana.)	Posição Invertida (O motor está voltado para cima.)

Passo 17

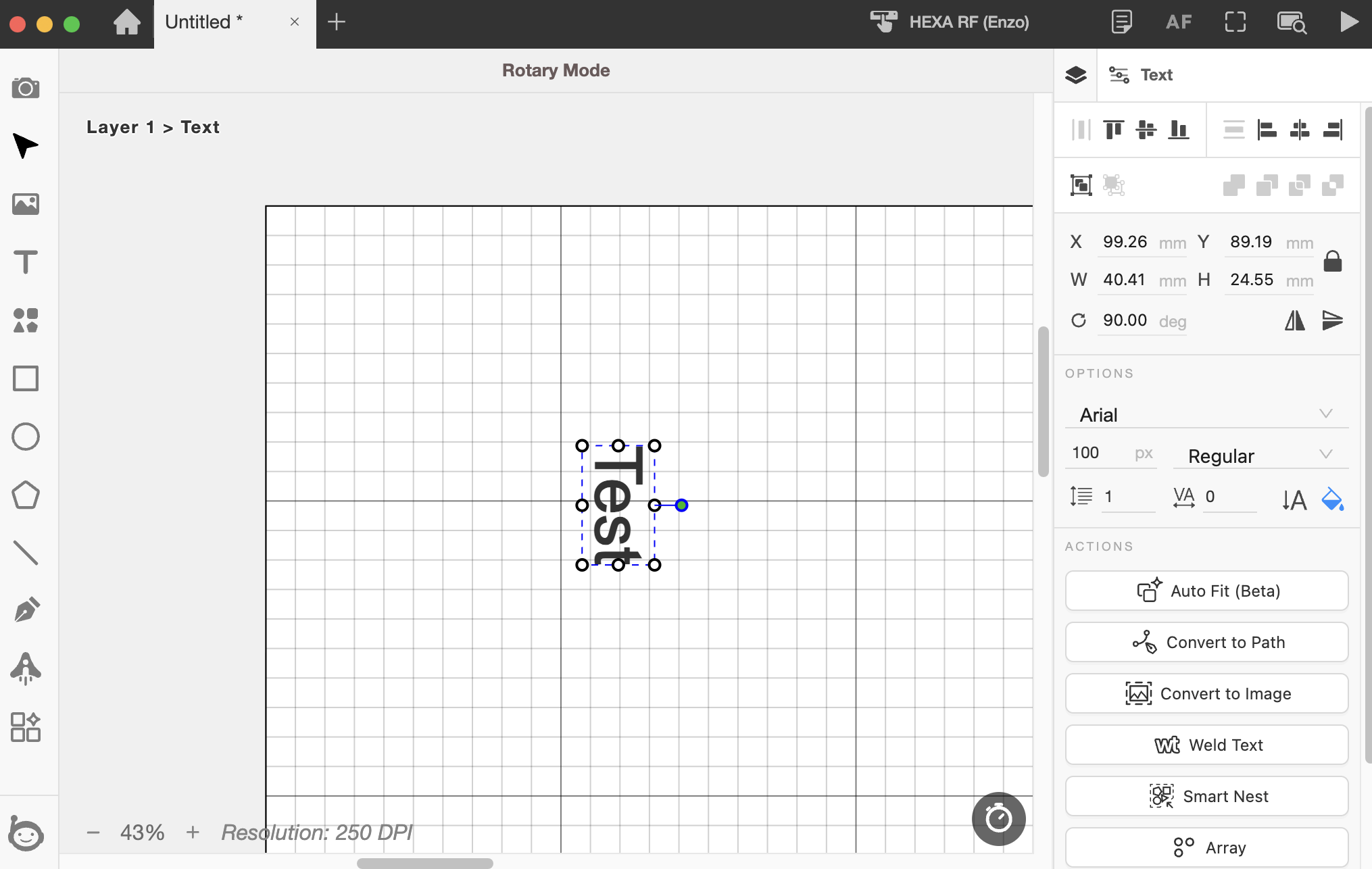

Crie um objeto de gravação ou importe o seu próprio.

Dependendo do seu design, ele geralmente será rotacionado em 90 graus para corresponder à mesma orientação do material.

Passo 18

Use a função "Executar Contorno" para visualizar o percurso da gravação.

Escolha "Enquadramento" para ver a caixa delimitadora do design ou arquivo. Após clicar em "Iniciar", a cabeça do laser começará a se mover, e o percurso do movimento indicará a área de gravação para esta tarefa. O ponto inicial é a posição atual do seu bico de laser. Seu percurso dependerá da "Origem do Trabalho" selecionada no Passo. Quando o centro é selecionado, o ponto inicial será definido no centro do design. O centro é geralmente usado para trabalhos rotativos. Você pode mover o cabeçote do laser para alterar a área de gravação até que a posição seja aceita.

Passo 19

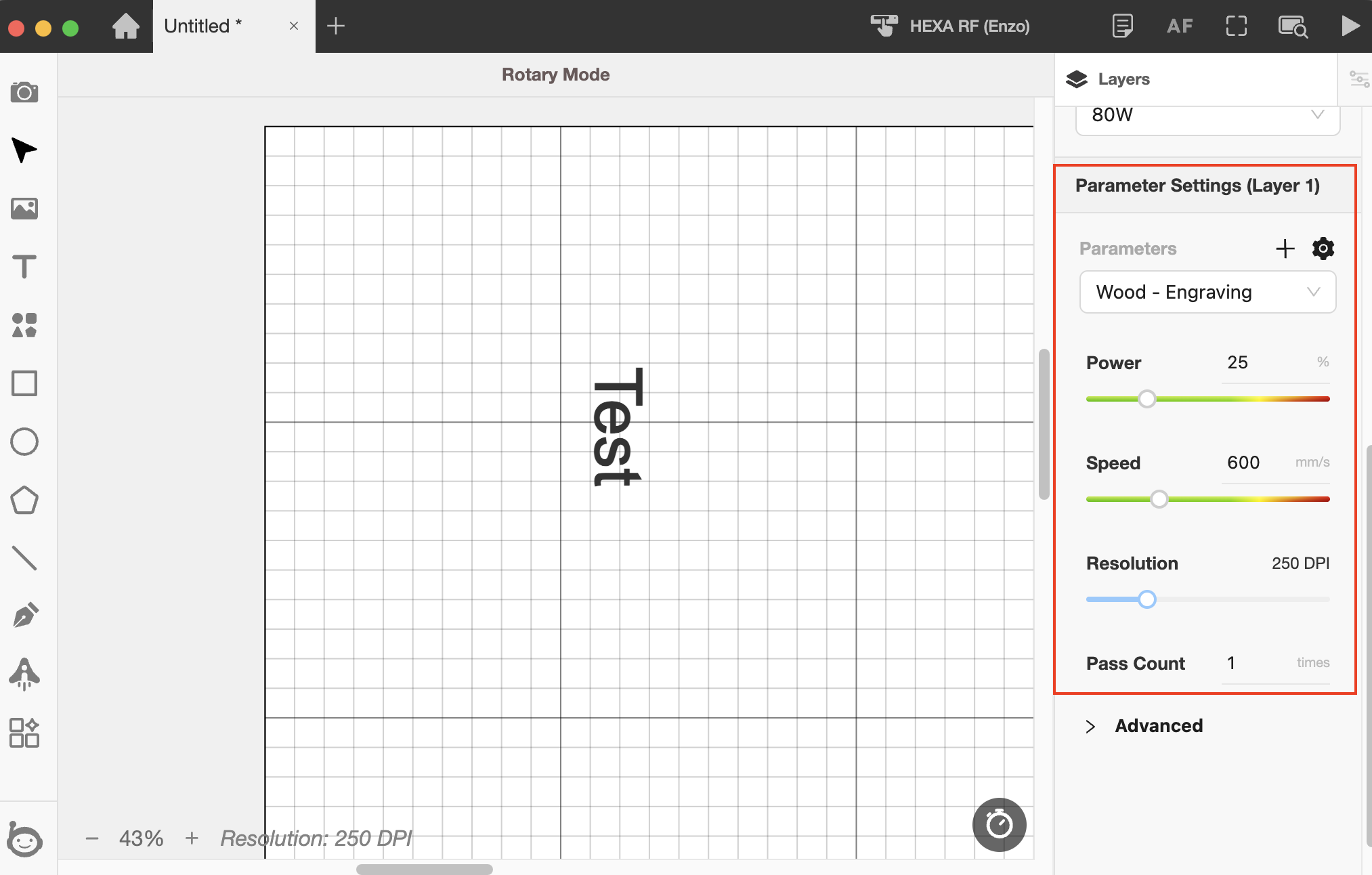

Após confirmar a posição de gravação, configure os parâmetros corretos de velocidade e potência de acordo com o seu material.

Passo 20

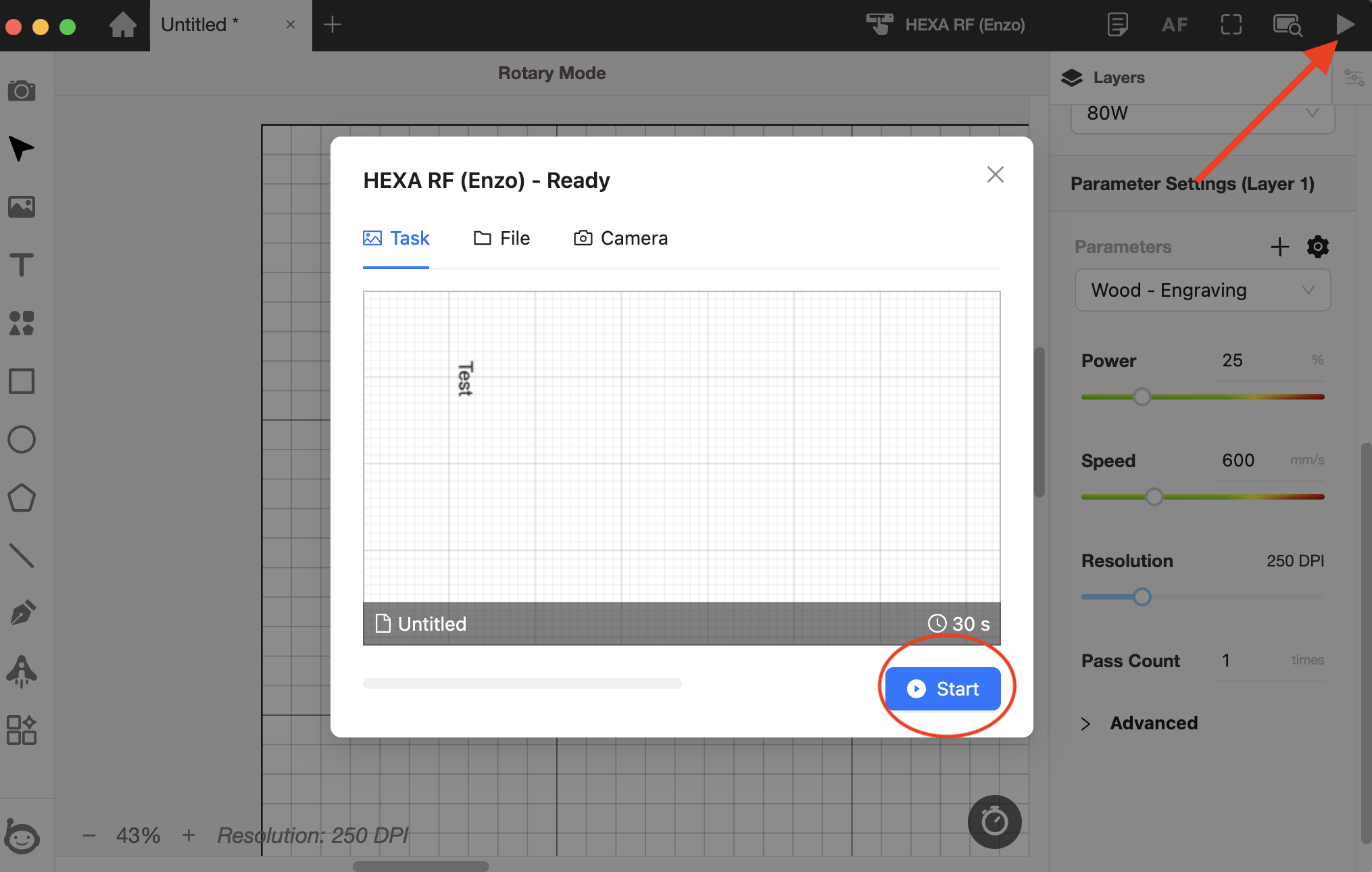

Feche a tampa e inicie o trabalho.

Passo 21

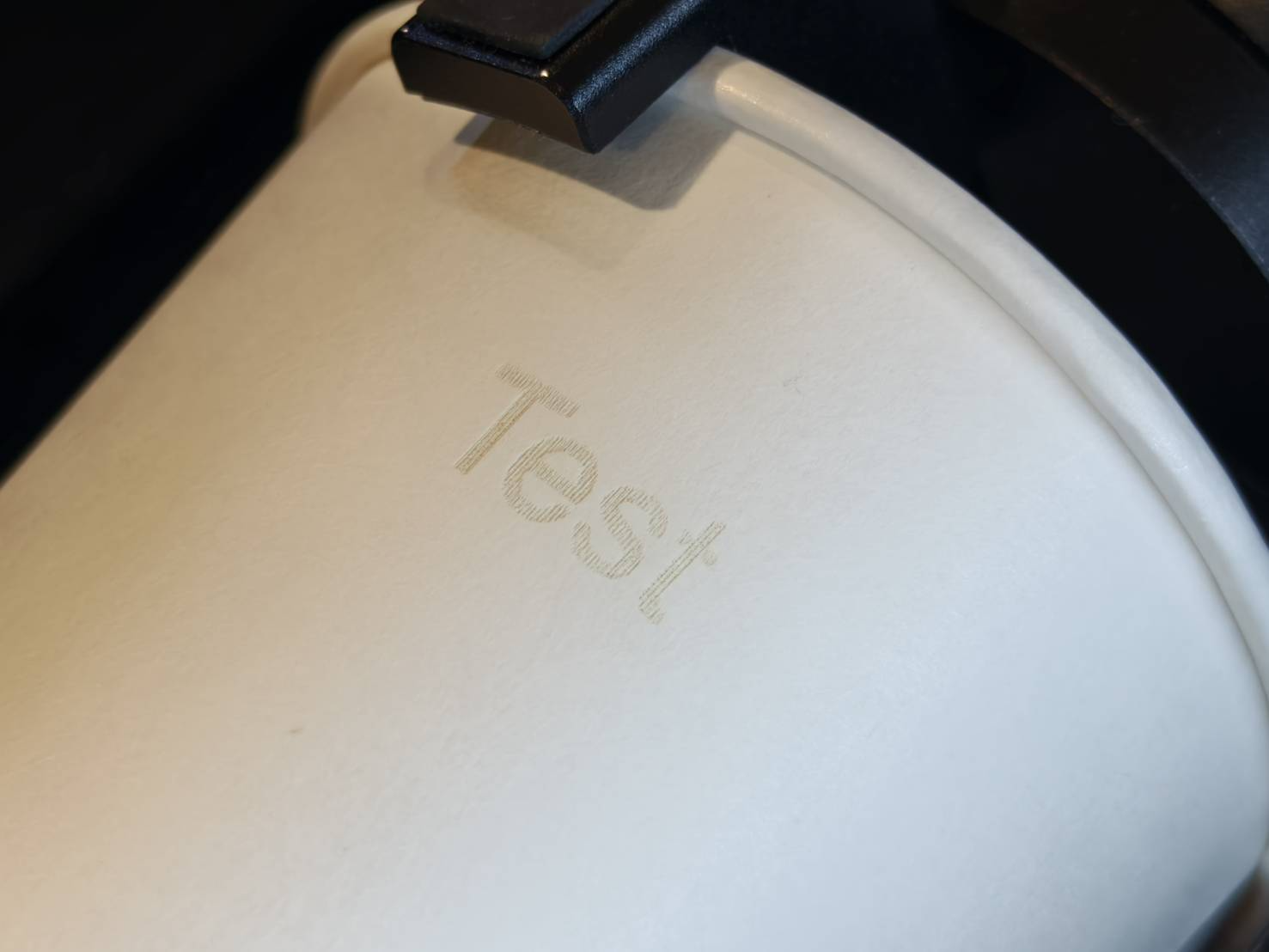

Verifique o resultado.

Passo 22 (Opcional)

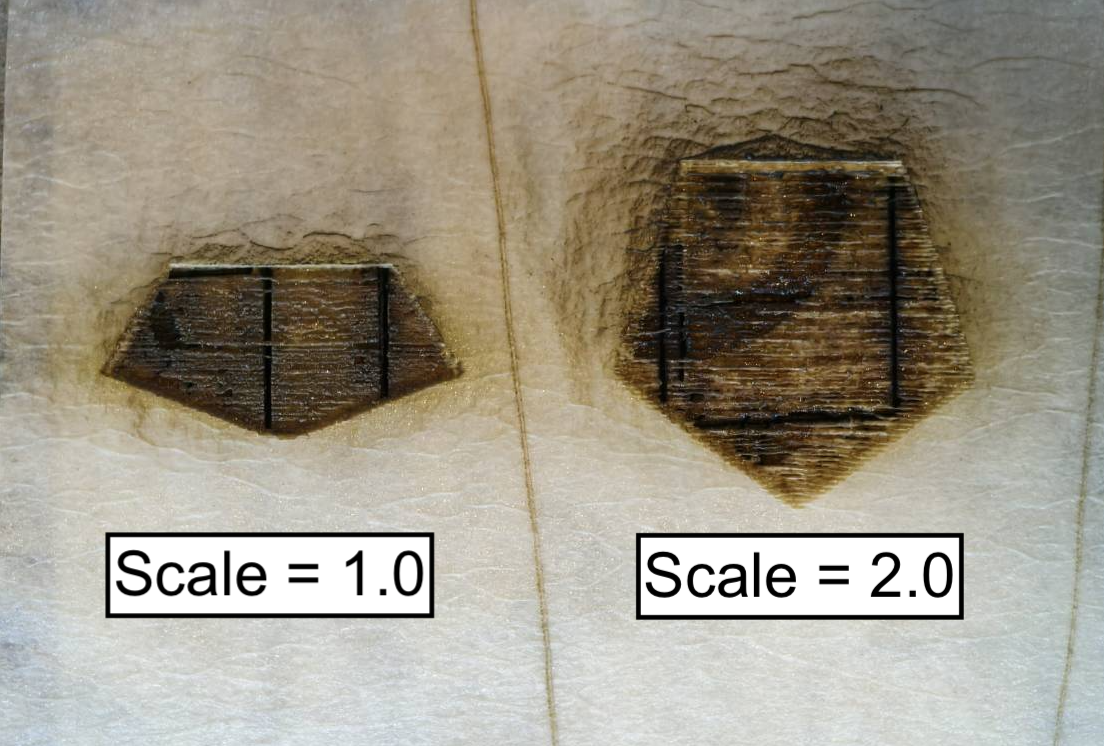

⚠︎ Se você observar qualquer anormalidade no resultado da gravação (encurtado ou alongado), consulte o vídeo abaixo para ajustar as configurações de escala de rotação.

• Se o resultado estiver maior que o design original, configure o escalonador para 0.5 para reduzi-lo.
• Se o resultado estiver menor que o design original, configure o escalonador para 1.5 ou 2.0 para aumentá-lo.

#FIM

Passo 1

Por favor, certifique-se de ter as seguintes versões de software e firmware para usar a função rotativa.

Passo 2

Remova a grade de favo de mel e o suporte da plataforma.

Passo 3

Reinstale o suporte da plataforma.

Passo 4

Meça o diâmetro ou a circunferência do seu material e anote para uso posterior.
(Recomenda-se usar o material destinado a prática e testes na primeira utilização.)

Passo 5

Consulte a tabela abaixo para instalar os suportes rotativos corretos e escolher a distância focal adequada de acordo com o diâmetro do seu objeto.

Tabela de Tamanhos e Suportes

Explicação do Modo de Foco

Por padrão, a lente de foco estará na parte superior, e a distância focal será de 4mm, o que significa que haverá uma distância de 4mm entre a ponta do bico e a superfície do material. Para materiais menores, a ponta do bico pode não alcançar os 4mm padrão. Portanto, é possível aumentar a distância alterando a posição da lente para a parte inferior do bico. Quando a lente está na parte inferior, a distância entre a ponta e a superfície pode ser aumentada para 16mm. Como mudar a posição da lente? 1. Desmontar a Lente   2. Determinar a Ordem do Modo de Foco   Modo de Foco: 4mm (Padrão) Modo de Foco: 16mm Lente Bloco Bloco Lente Anel Anel Bico Bico   3. Remonte a lente O lado vermelho do bloco deve ficar voltado para baixo. O lado curvo da lente deve ficar voltado para cima. (Uma dica rápida para identificar o lado curvo é que ele deve refletir seu rosto inteiro quando você olhar para ele.) Gire o anel no sentido anti-horário para apertá-lo.

Explicação dos Suportes

Os suportes são usados para posicionar no suporte da plataforma. O dispositivo rotativo ficará sobre os suportes para ser elevado ou abaixado manualmente ou usando a plataforma automática. Suportes Curtos É mais baixo e usado para objetos menores. (Diâmetro: 1mm - 54mm) Como instalar os suportes? Haverá furos no suporte da plataforma projetados para os suportes. Os suportes têm pinos que podem ser inseridos nos furos. Ajuste a distância entre os pinos, se necessário.

Passo 6

Após instalar os suportes, certifique-se de que a máquina esteja desligada.
Localize o cabo de conexão na caixa e insira-o na parte traseira esquerda da máquina.

Passo 7

Instale as garras no dispositivo rotativo de acordo com o material que você utilizará.
Consulte o manual para obter instruções sobre a instalação das garras.
Manual do FLUX Chuck Rotativo
(*Recomenda-se usar material descartável para prática e teste na primeira utilização.)

Passo 8

Posicione o Chuck Rotativo com as garras instaladas nos suportes e insira o cabo no dispositivo.
*Certifique-se de que a máquina esteja desligada. Conectar o cabo com a máquina ligada pode danificar o dispositivo rotativo.

Passo 9

Ligue a máquina e acesse "Configurações de Hardware" para selecionar o modo de foco adequado.

Máquina >> Configurações de Hardware >> Próxima página >> Modo de Foco >> Selecione o apropriado

Passo 10

Fixe o material no dispositivo rotativo e nivele-o.
(Consulte o Guia do Mandril Rotativo para fixar diferentes formas.)

Passo 11

Execute o foco automático.
Se o foco automático não funcionar, consulte o article para o método de foco manual.

Passo 12

• Ative a luz laser vermelha que sairá da ponta do bico.
  Se o laser vermelho já estiver ativado, pule esta etapa.




• Máquina >> Configurações de Hardware >> Próxima página >> Luz Vermelha Constante >> LIGADO

Passo 13

Mova a ponta do bico para o centro da área que deseja gravar.
O ponto de luz vermelha indica e determina a posição inicial.

Passo 14

Inicie o Beam Studio.

Passo 15

Acesse "Configurações do Documento" e faça as alterações.

1. Altere a Área de Trabalho para sua máquina. 2.  Escolha a fonte de laser correta da sua máquina. (somente HEXA RF) 3.  Altere a opção "Iniciar de" para "Posição Atual". 4.  Para "Origem do Trabalho", escolha "Centro".  5. Ative a função Rotativo. 6.  Escolha o tipo de rotativo correto.

Posição Padrão (A parte superior é plana.)	Posição Invertida (O motor está voltado para cima.)

Passo 16

Acesse "Configuração Rotativa" e faça as alterações.

1. Certifique-se de que a função Rotativa esteja ativada. 2. Escolha o tipo de rotativo correto. 3. Insira o tamanho do seu material medido no Passo. (Você pode inserir qualquer um dos valores, e o software calculará automaticamente o outro.) 4.  A escala rotativa é utilizada quando o resultado da gravação fica menor ou maior que o design original. Configurações Padrão: Beambox II definido como "1" HEXA RF definido como "2" 5. Você deve ativar a função espelho para o Mirror se o seu dispositivo rotativo estiver invertido. Se não estiver invertido, mantenha-o desativado. (Disponível apenas para Ador.)

Posição Padrão (A parte superior é plana.)	Posição Invertida (O motor está voltado para cima.)

Passo 17

• Crie um objeto de gravação ou importe o seu próprio.


• Dependendo do seu design, ele geralmente será rotacionado em 90 graus para corresponder à mesma orientação do material.


Passo 18

Use a função "Executar Contorno" para visualizar o percurso da gravação.

Escolha "Enquadramento" para ver a caixa delimitadora do design ou arquivo. Após clicar em "Iniciar", a cabeça do laser começará a se mover, e o percurso do movimento indicará a área de gravação para esta tarefa. O ponto inicial é a posição atual do seu bico de laser. Seu percurso dependerá da "Origem do Trabalho" selecionada no Passo. Quando o centro é selecionado, o ponto inicial será definido no centro do design. O centro é geralmente usado para trabalhos rotativos. Você pode mover o cabeçote do laser para alterar a área de gravação até que a posição seja aceita.

Passo 19

Após confirmar a posição de gravação, configure os parâmetros corretos de velocidade e potência de acordo com o seu material.

Passo 20

Feche a tampa e inicie o trabalho.

Passo 21

Verifique o resultado.

Passo 22 (Opcional)

⚠︎ Se você notar qualquer anormalidade no resultado da sua gravação (encurtado ou alongado), consulte o vídeo abaixo para ajustar as configurações de escala de rotação.

• Se o resultado estiver maior que o design original, configure o escalonador para 0.5 para reduzi-lo.
• Se o resultado estiver menor que o design original, configure o escalonador para 1.5 ou 2.0 para aumentá-lo.

#FIM
