Guia de Instalação do Módulo Rotativo 2.0 para Beambox II

• Beambox II + Extension Pocket + Rotativo 2.0

• Beambox II + Rotativo 2.0

Passo 1

Instale o complemento BB2 Extension Pocket, seguindo o guia abaixo.
Guia de Instalação do Extension Pocket

Passo 2

Certifique-se de que você possui as seguintes versões de software e firmware para utilizar a função rotativa.

Passo 3

Reinstale o suporte da plataforma.

Passo 4

Meça o diâmetro ou a circunferência do seu material e anote para uso posterior.
(Recomenda-se usar o material destinado à prática e testes na primeira vez.)

Passo 5

Consulte a tabela abaixo para instalar os suportes rotativos corretos e escolher a distância adequada da lente focal de acordo com o diâmetro do seu objeto.

Explicação do Modo de Foco

Por padrão, a lente focal estará na posição superior e terá 4mm de distância, o que significa que haverá um espaço de 4mm entre a ponta do bico e a superfície do material. Para materiais menores, a ponta do bico pode não alcançar os 4mm padrão. Portanto, é possível aumentar a distância mudando a posição da lente para a parte inferior do bico. Quando a lente está na parte inferior, a distância entre a ponta e a superfície pode ser aumentada para 16mm. Como mudar a posição da lente? 1. Desmonte a Lente   2. Determine a Ordem do Modo de Foco Modo de Foco: 4mm (Padrão) Modo de Foco: 16mm Lente Bloco Bloco Lente Anel Anel Bico Bico   3. Remonte a lente O lado vermelho do bloco deve ficar voltado para baixo. O lado curvo da lente deve ficar voltado para cima. (Uma dica rápida para identificar o lado curvo é que ele deve refletir seu rosto inteiro quando você olhar para ele.) Gire o anel no sentido anti-horário para apertá-lo.

Explicação dos suportes curtos e longos

Os suportes são usados para posicionar no suporte da plataforma. O módulo rotativo ficará sobre os suportes para ser elevado ou abaixado manualmente ou usando a plataforma automática. Demonstração com módulo rotativo desativado Demonstração com módulo rotativo ativado   Diferença Suportes curtos Suportes longos É mais baixo e usado para objetos menores.  É mais alto e usado para objetos maiores.   Como instalar os suportes? Haverá furos no suporte da plataforma projetados para os suportes. Os suportes possuem eixos que podem ser inseridos nos orifícios. Ajuste a distância entre os eixos, se necessário.

Passo 6

Após instalar os suportes, certifique-se de que a máquina esteja desligada.

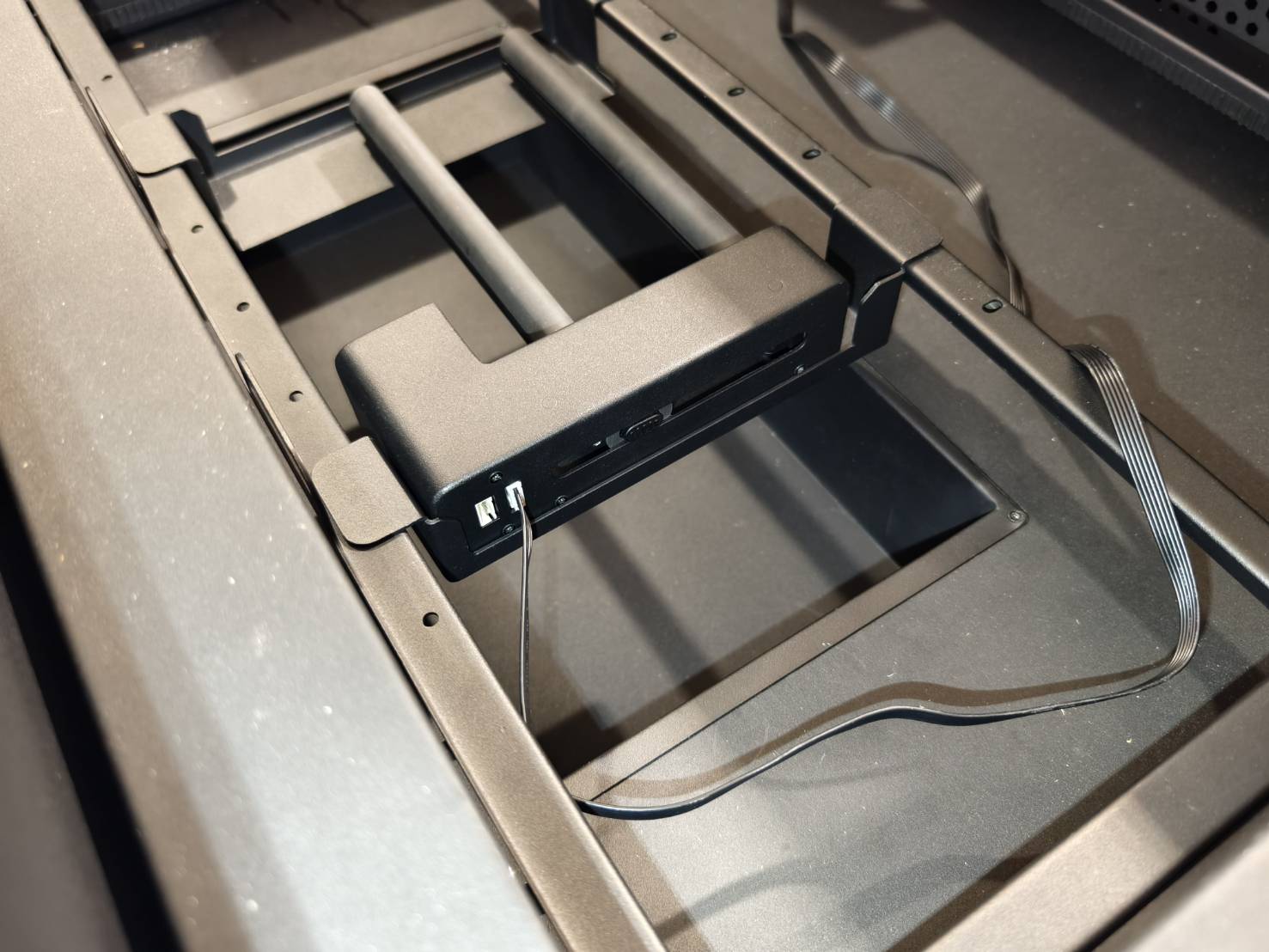

Localize o cabo de conexão na caixa e insira-o na parte traseira esquerda da máquina.

Passo 7

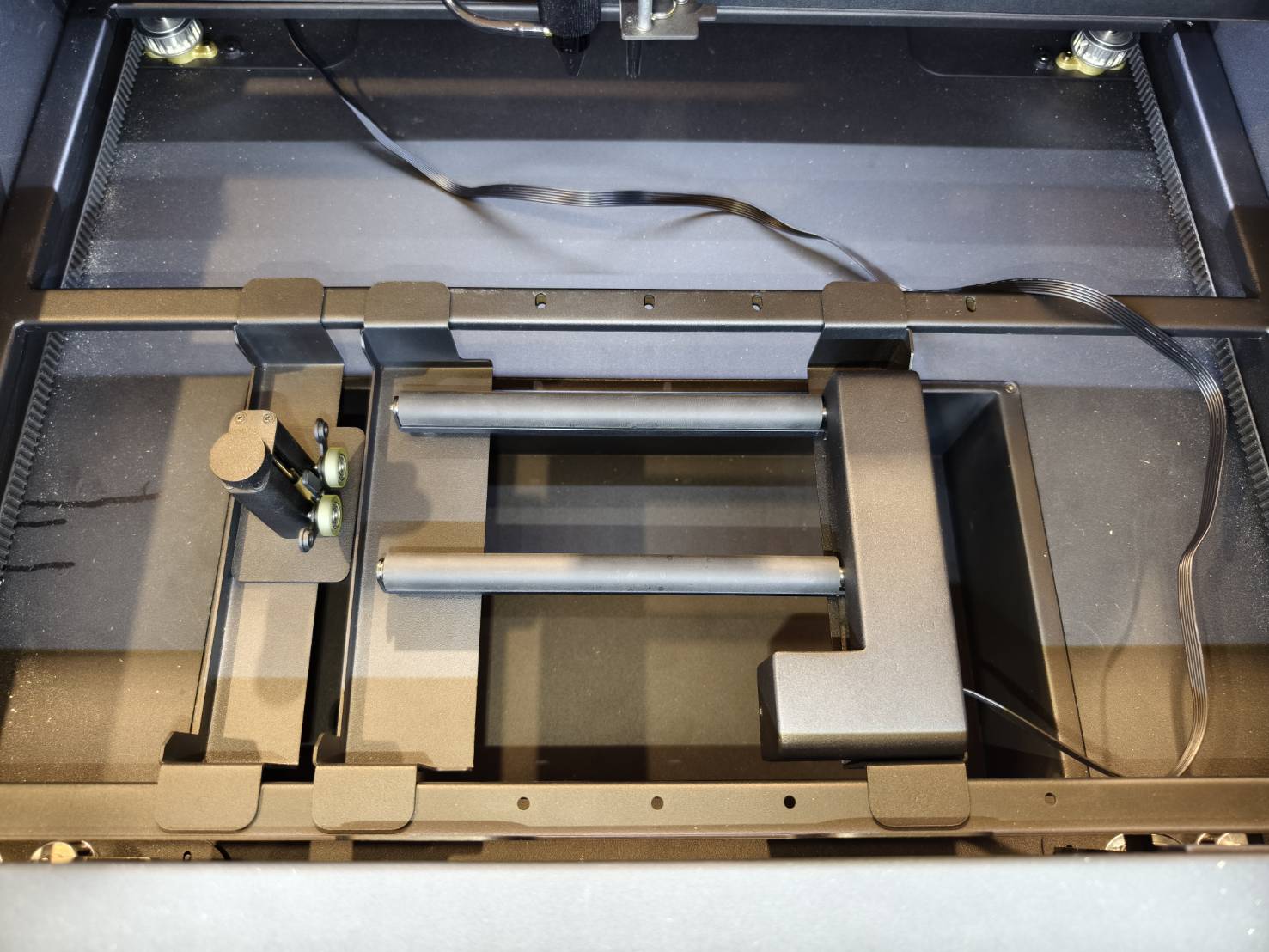

Posicione o módulo rotativo nos suportes e conecte o cabo ao dispositivo.
Certifique-se de que a máquina esteja desligada. Conectar o cabo com a máquina ligada pode danificar o módulo rotativo.

Aqui está uma demonstração de como ajustar os roletes do módulo rotativo.
(Basta pressionar e manter pressionado o botão à direita para mover os roletes livremente)

Passo 8

Ligue a máquina e acesse "Configurações de Hardware" para selecionar o modo de foco correto.

Máquina >> Configurações de Hardware >> Próxima página >> Modo de Foco >> Selecione o correto

Passo 9

Posicione o material no módulo rotativo e nivele-o, se necessário, usando o módulo de suporte.

Para diferentes formatos, consulte os guias a seguir, que contêm instruções para posicionar diferentes objetos.

• Ador Rotary - Iniciar Gravação - Passo 3
• HEXA - Guia de Instalação do Rotativo 2.0 - 01:10 - 04:15

Passo 10

Execute o foco automático.
Se o foco automático não funcionar, consulte o article para o método de foco manual.

Etapa 11

• Ative a luz laser vermelha que sairá da ponta do bico.
  Se o laser vermelho já estiver ativado, pule esta etapa.



• Máquina >> Configurações de Hardware >> Próxima página >> Luz Vermelha Constante >> LIGADO


Etapa 12

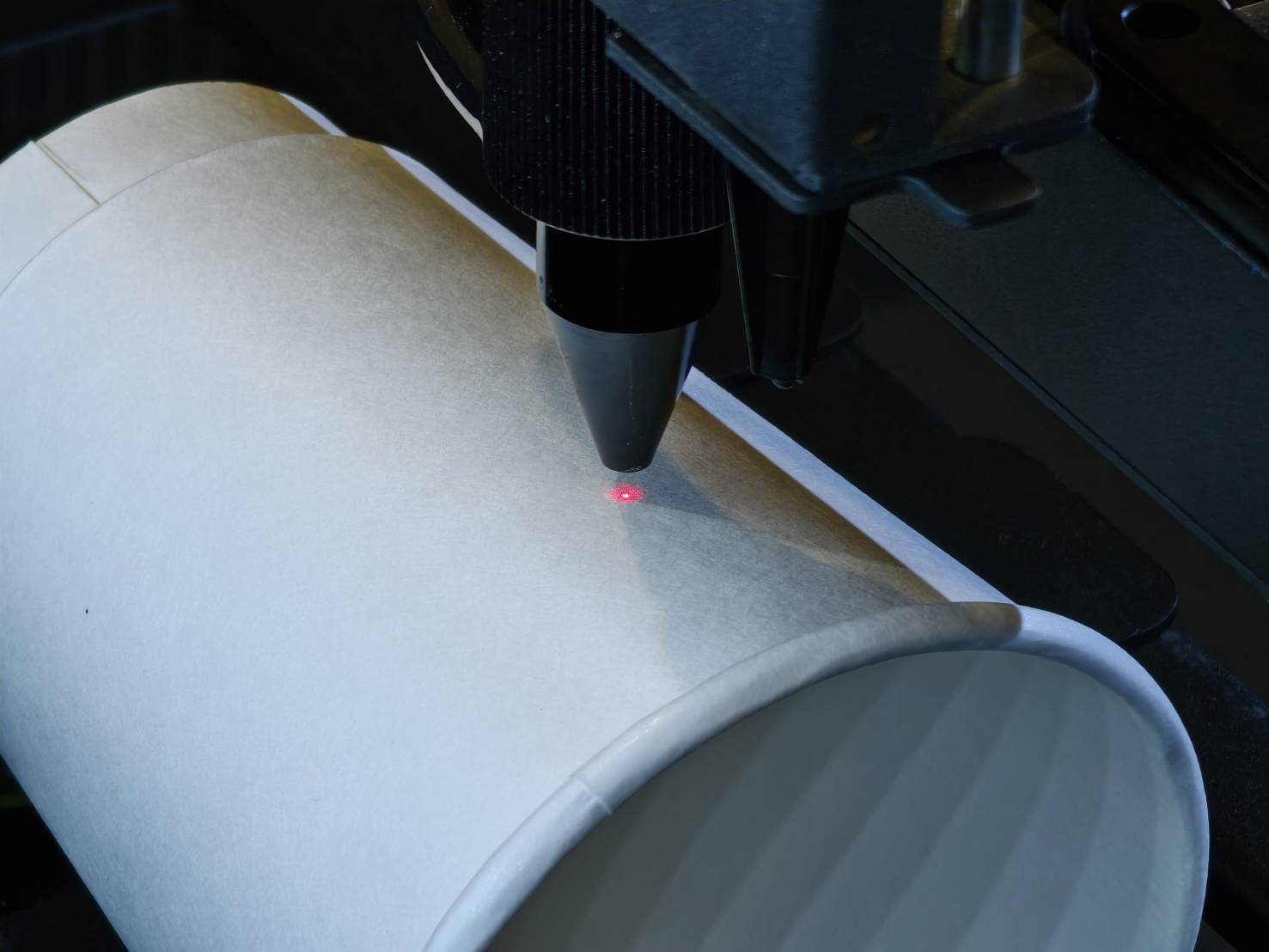

Mova a ponta do bico para o centro da área que deseja gravar.
O ponto de luz vermelha indica e determina a posição inicial.

Etapa 13

Inicie o Beam Studio.

Passo 14

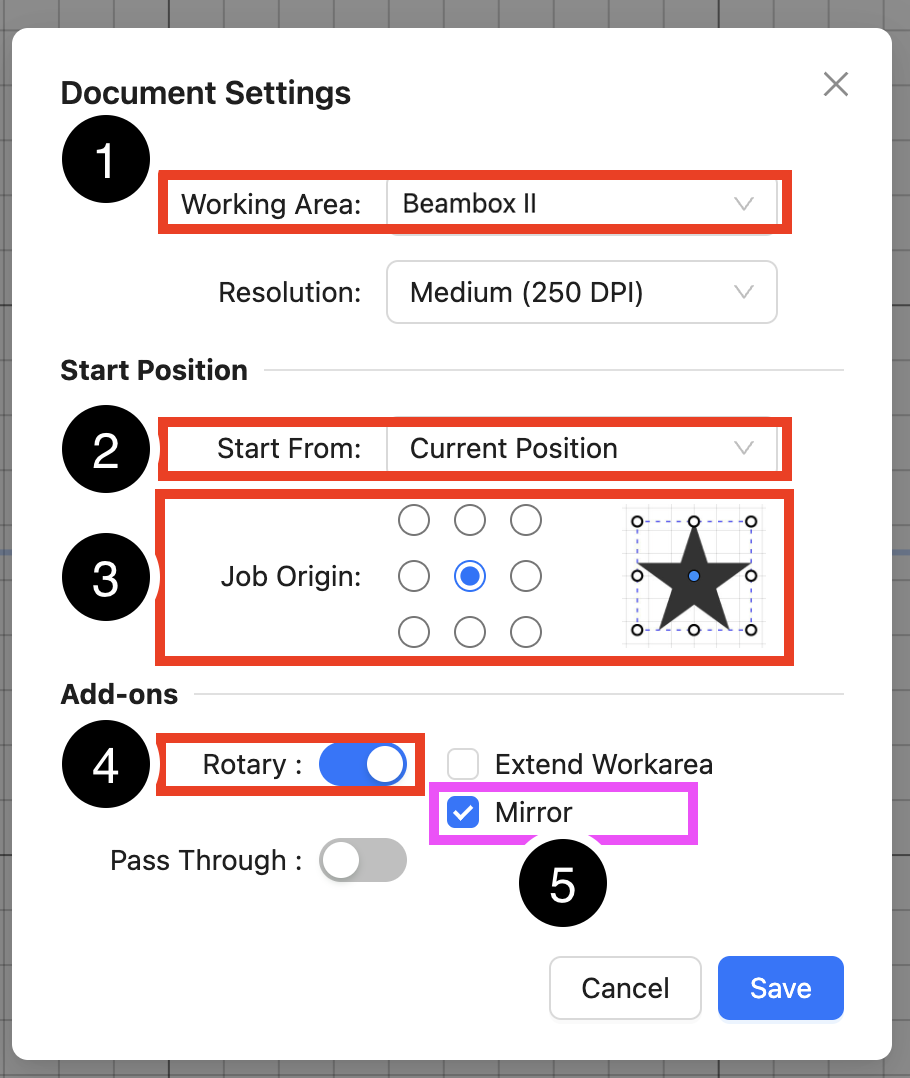

Acesse "Configurações do Documento" e faça as alterações.

1. Altere a Área de Trabalho para "Beambox II". 2. Mude a opção "Iniciar a partir de" para "Posição Atual". 3. Para Origem do Trabalho, selecione "Centro".  4. Ative a função Rotativa. 5. Para o Espelho, você deve ativar a função de espelhamento se o seu módulo rotativo estiver invertido (Roletes à direita). Se não estiver invertido, mantenha-o desativado. (Disponível apenas para Ador.)

Passo 15

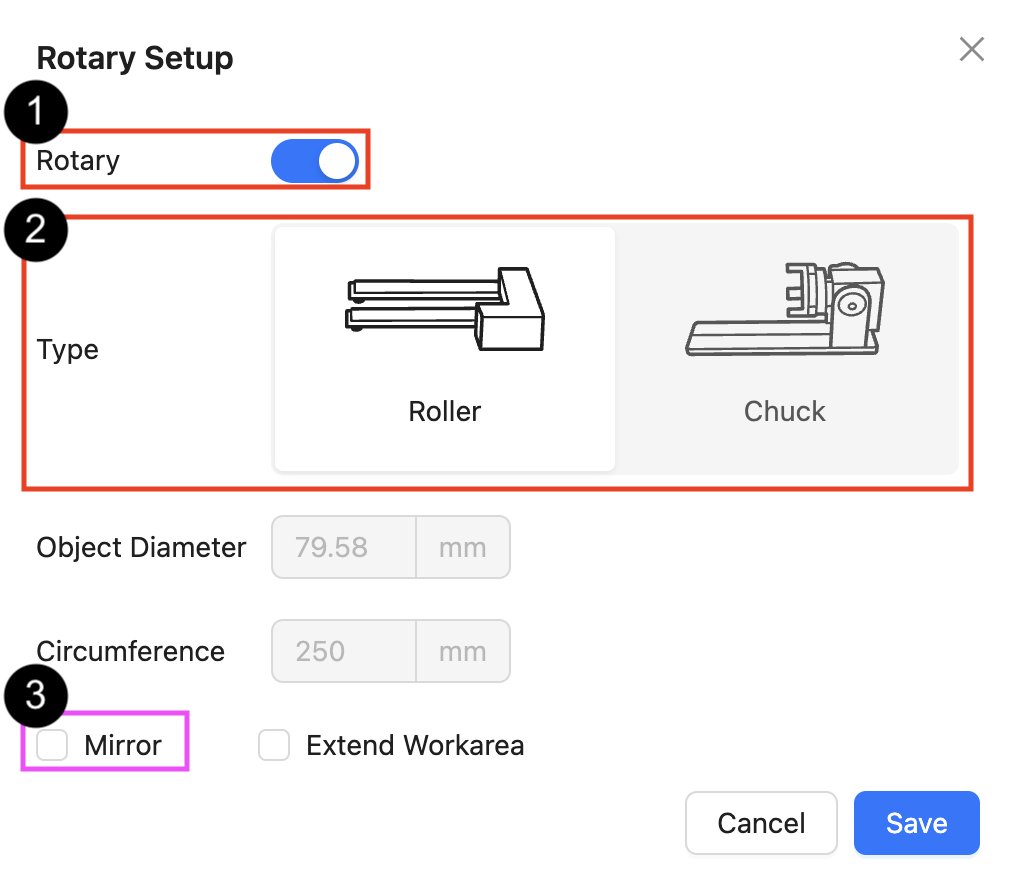

Acesse "Configuração Rotativa" e faça as alterações.

1. Certifique-se de que a função Rotativa esteja ativada.   2. Selecione "Rolete" para o tipo.   3. Você deve ativar a função de espelhamento se o seu módulo rotativo estiver invertido (Roletes à direita). Se não estiver invertido, mantenha-o desativado. (Disponível apenas para Ador.)

Passo 16

Crie um objeto de gravação ou importe o seu próprio.

Dependendo do seu design, geralmente ele será rotacionado em 90 graus para corresponder à mesma orientação do material.

Etapa 17

Após configurar seu design, mova o centro dele para a linha azul.

Passo 18

Use a função "Executar Contorno" para ver o caminho da gravação.

Escolha "Enquadramento" para ver a caixa delimitadora do design ou arquivo. Após clicar em "Iniciar", a cabeça do laser começará a se mover e o caminho percorrido indicará a área de gravação para esta tarefa. O ponto de partida é a posição atual do bico do laser. Seu caminho dependerá da "Origem do Trabalho" selecionada na Etapa. Quando o centro é selecionado, o ponto de partida será definido no centro do design. O centro é geralmente usado para trabalhos rotativos. Você pode mover a cabeça do laser para alterar a área de gravação até que a posição seja satisfatória.

⚠︎ Se você notar qualquer anormalidade no intervalo ou tamanho da gravação (encurtado ou alongado), consulte o vídeo abaixo para ajustar as configurações de escala de rotação.

Etapa 19

Após confirmar a posição de gravação, defina os parâmetros corretos de velocidade e potência de acordo com o seu material.

Etapa 20

Feche a tampa e inicie a tarefa.

Etapa 21

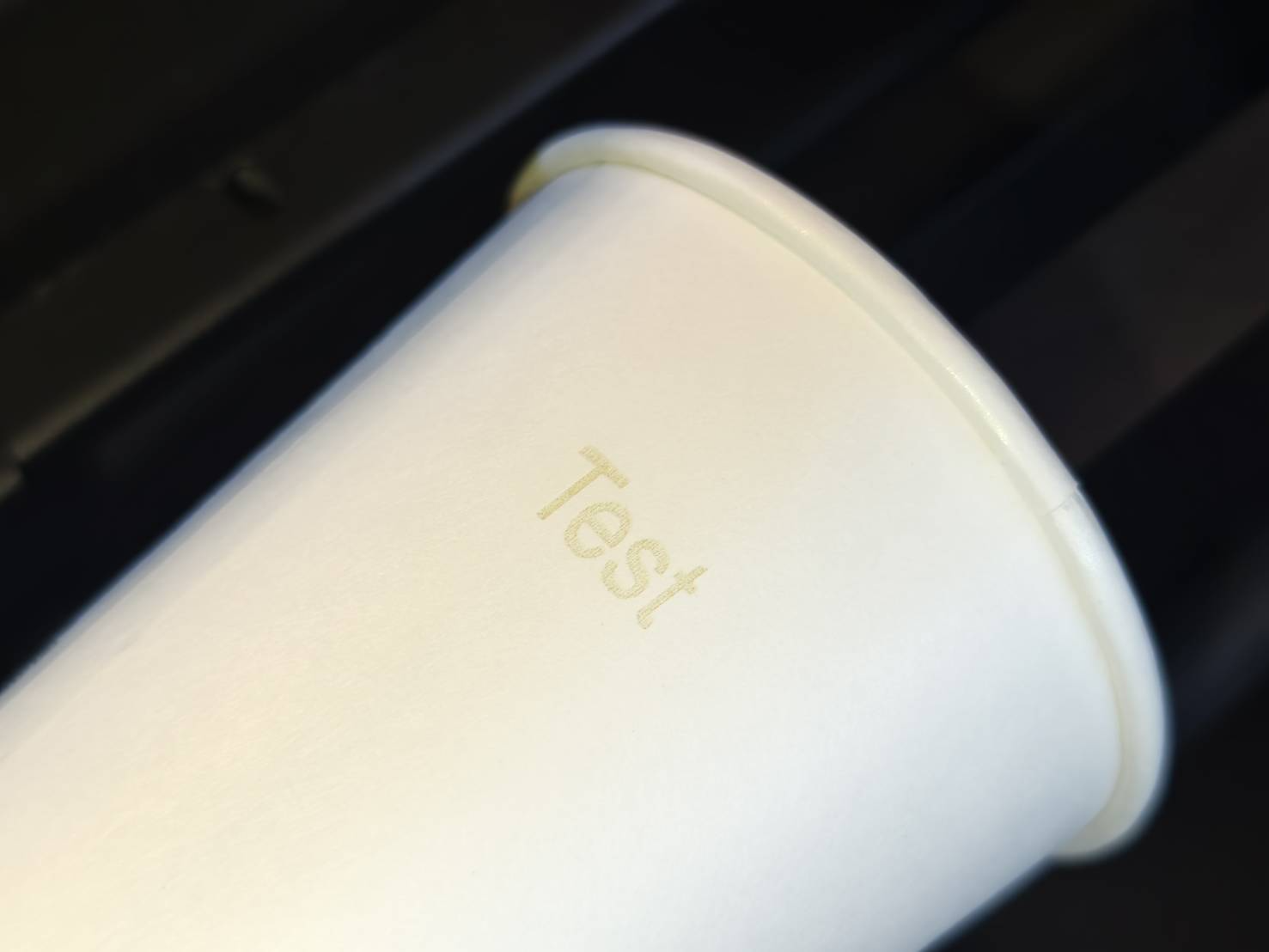

Verifique o resultado.

#FIM

Passo 1

Certifique-se de que você possui as seguintes versões de software e firmware para utilizar a função rotativa.

Passo 2

Remova a grade de favo de mel e o suporte da plataforma.

Passo 3

Reinstale o suporte da plataforma.

Passo 4

Meça o diâmetro ou a circunferência do seu material e anote para uso posterior.
(Recomenda-se usar o material destinado à prática e testes na primeira vez.)

Passo 5

Consulte a tabela abaixo para instalar os suportes rotativos corretos e escolher a distância adequada da lente focal de acordo com o diâmetro do seu objeto.

Explicação do Modo de Foco

Por padrão, a lente focal estará na posição superior e terá 4mm de distância, o que significa que haverá um espaço de 4mm entre a ponta do bico e a superfície do material. Para materiais menores, a ponta do bico pode não alcançar os 4mm padrão. Portanto, é possível aumentar a distância mudando a posição da lente para a parte inferior do bico. Quando a lente está na parte inferior, a distância entre a ponta e a superfície pode ser aumentada para 16mm. Como mudar a posição da lente? 1. Desmonte a Lente   2. Determine a Ordem do Modo de Foco Modo de Foco: 4mm (Padrão) Modo de Foco: 16mm Lente Bloco Bloco Lente Anel Anel Bico Bico   3. Remonte a lente O lado vermelho do bloco deve ficar voltado para baixo. O lado curvo da lente deve ficar voltado para cima. (Uma dica rápida para identificar o lado curvo é que ele deve refletir seu rosto inteiro quando você olhar para ele.) Gire o anel no sentido anti-horário para apertá-lo.

Explicação dos Suportes

Os suportes são usados para posicionar no suporte da plataforma. O módulo rotativo ficará sobre os suportes para ser elevado ou abaixado manualmente ou usando a plataforma automática. Demonstração com módulo rotativo desativado Demonstração com módulo rotativo ativado   Suportes curtos É mais baixo e usado para objetos menores.   Como instalar os suportes? Haverá furos no suporte da plataforma projetados para os suportes. Os suportes possuem eixos que podem ser inseridos nos orifícios. Ajuste a distância entre os eixos, se necessário.

Passo 6

Após instalar os suportes, certifique-se de que a máquina esteja desligada.
Localize o cabo de conexão na caixa e insira-o na parte traseira esquerda da máquina.

Passo 7

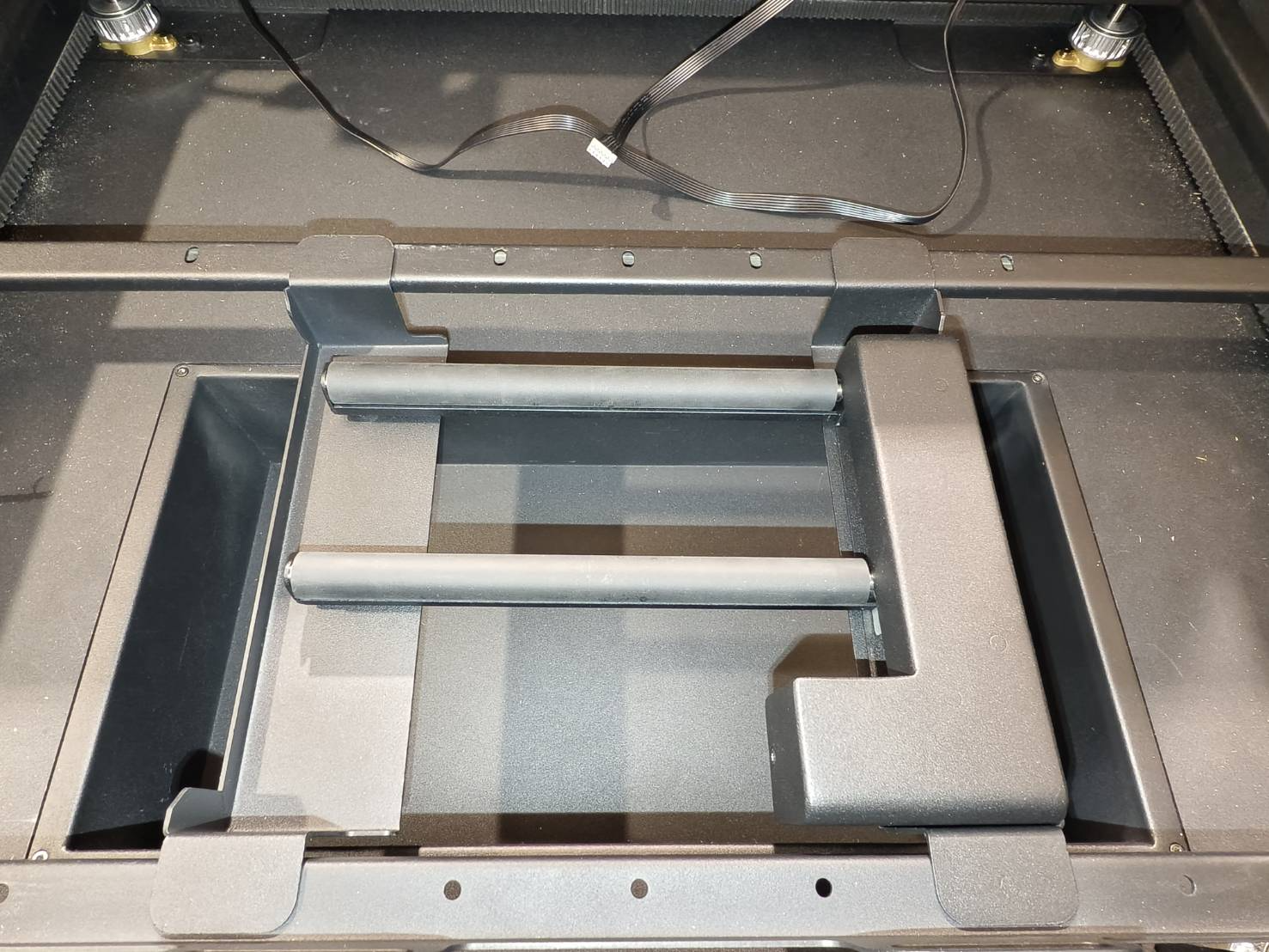

Posicione o módulo rotativo nos suportes e conecte o cabo ao dispositivo.
