Descrição
Este artigo o guiará sobre como iniciar uma tarefa de gravação com o Alimentador Automático.
Desembalagem:
| Pacote do Alimentador Automático | |||
| # | Nome do Item | Descrição | Qtde |
| 1 | Alimentador | A parte principal que controla o movimento do material e o trajeto de gravação. | 1pc |
| 2 | Trilho | A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente. | 5pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 1pc |
| 4 | Correia | É a correia dentada que será montada no alimentador, responsável pelo seu movimento. | 1pc |
| 5 | Grampo da correia | É o retentor da correia usado para fixar a posição da correia. | 2pcs |
| 6 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 7 | Roletes guia de borda | São usados para limitar a posição do material, evitando que se desloque na direção errada. | 1 conjunto |
| 8 | Plataforma dos roletes guia de borda | É a plataforma onde os roletes serão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material. | 2pcs |
| 9 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a estrutura. | 5pcs |
| 10 | Adaptador | É o adaptador do cabo, com um conector para o cabo da máquina e outro para o cabo do alimentador. | 1pc |
| 11 | Ímã de trilho | O propósito desta peça é limitar a posição do material, de forma semelhante aos roletes. Também é usado para fixar a estrutura na máquina. | 4 peças |
| 12 | Suporte de posicionamento em L | O ímã será instalado neste suporte para fixação na máquina. | 2pcs |
| 13 | Porca T M5 | Será a porca para o ímã. | 4 peças |
| 14 | Grampo do trilho | Será utilizado para fixar a montagem na máquina. Algumas configurações não necessitarão desta peça. | 1pc |
| 15 | Cabo | O cabo para conectar a máquina ao adaptador. | 1pc |
| 16 | Parafuso M5*6 | Parafuso curto | 6pcs |
| 17 | Parafuso M5*12 | Parafuso médio | 6pcs |
| 18 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 19 | Chave Allen M4 | Esta ferramenta é utilizada para instalar a montagem. | 1pc |
| 20 | Chave Allen de 2,5mm | Esta ferramenta é utilizada para instalar a montagem. | 1pc |
| 21 | Chave Allen de 2mm | Esta ferramenta é utilizada para instalar a montagem. | 1pc |
| 22 | Chave de boca de 10mm | Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador. | 1pc |
| 23 | Roda de Esfera Branca | Esta é a peça sobressalente para as rodas de esfera brancas que são integradas nos trilhos. | 3 peças |
Passo 1
Instale o Kit de Base Aberta do beamo. Consulte o link abaixo.
beamo - Kit de Base Aberta
Passo 1.1
Instale o Acessório do Obturador de Laser do beamo.
(Por favor, pule esta etapa — o acessório será lançado em breve.)
Passo 2
Após instalar o Kit de Base Aberta, desligue a máquina e desconecte o cabo de alimentação.
Passo 3
Localize o trilho principal (o que possui uma correia) e remova os conectores do trilho.
(Outros conectores de trilho podem estar em outros trilhos.)
Passo 4
Solte a correia e localize seu lado mais longo.
Afrouxe o retentor da correia usando a chave Allen pequena.
| Lado Curto da Correia | Lado Longo da Correia |
Enquanto isso, por favor aperte o retentor da correia no lado curto.
Passo 5
Prepare o alimentador e o trilho principal.
Insira o trilho principal na polia com o lado longo da correia entrando primeiro.
Engate a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É essencial inseri-la nessa direção, garantindo que o lado longo da correia permaneça no mesmo lado da superfície plana do alimentador.
Passo 6
Prepare dois conectores de trilho e um trilho de extensão (com rodas esféricas brancas).
Cada bloco possui quatro parafusos. Fixe dois parafusos no trilho principal e dois no trilho de extensão para obter um efeito de fixação firme.
(Nota: Certifique-se de que o trilho de extensão tenha rodas brancas, pois as rodas são para os alimentadores se moverem. Os conectores devem estar no mesmo lado das rodas brancas e abaixo delas.)
Passo 7
Fixe a correia no lado longo com o retentor da correia que foi removido anteriormente.
(Certifique-se de que a correia esteja esticada antes de fixá-la.)
Certifique-se de que a correia esteja bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.
Passo 8
Prepare 1 viga de fixação do trilho e 1 parafuso longo (M5x22).
Conecte a viga de fixação do trilho ao trilho do alimentador e instale-a usando o orifício do parafuso no centro da viga.
Passo 9
Prepare um trilho e um parafuso M5x22.
Fixe o trilho à viga próximo ao furo central do parafuso.
Passo 10
Prepare 2 elevadores de trilho e 2 parafusos médios (M5x12).
Instale os elevadores de trilho em ambos os lados da viga de fixação do trilho, com o parafuso levemente apertado voltado para o lado do alimentador.
Passo 11
Prepare dois trilhos.
Instale os dois trilhos na parte superior das pernas de suporte em ambos os lados, com os roletes brancos voltados para baixo. Fixe-os usando os parafusos levemente apertados.
Passo 12
Prepare 2 elevadores de trilho.
Instale os elevadores de trilho sob as bordas dos trilhos em ambos os lados e fixe-os usando parafusos levemente apertados.
Passo 13
Prepare 1 elevador de trilho e 1 parafuso M5\*12.
Em seguida, instale o elevador de trilho na parte traseira do trilho.
Passo 14
Prepare 2 ímãs de trilho e parafusos M5\*22.
Instale os ímãs de trilho na borda superior dos dois lados do trilho, garantindo que o lado magnético prateado esteja voltado para o alimentador.
Passo 15
Prepare 2 ímãs de trilho, 2 parafusos médios (M5x12) e 2 porcas T.
Combine as porcas e os parafusos, mas não os aperte completamente; apenas certifique-se de que os parafusos estejam encaixados.

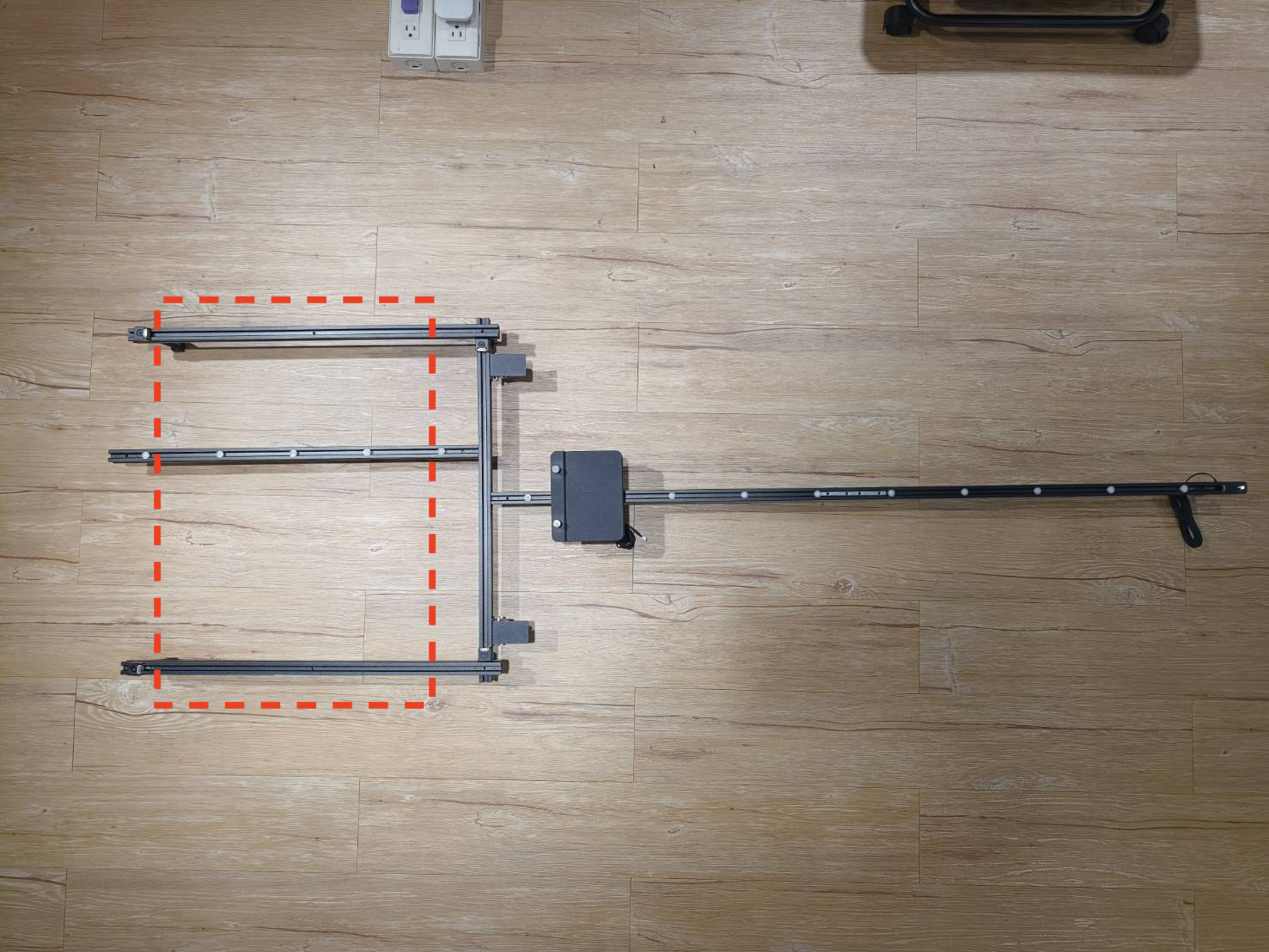

Em seguida, instale os blocos magnéticos na parte superior da viga de fixação do trilho, fixando-os temporariamente. A posição deles será ajustada nas etapas seguintes.
Se a estrutura inteira não estiver nivelada ou a superfície da mesa não estiver plana, você pode ajustar a altura dos suportes elevadores.
Passo 16
Prepare duas plataformas de rolos guia de borda.

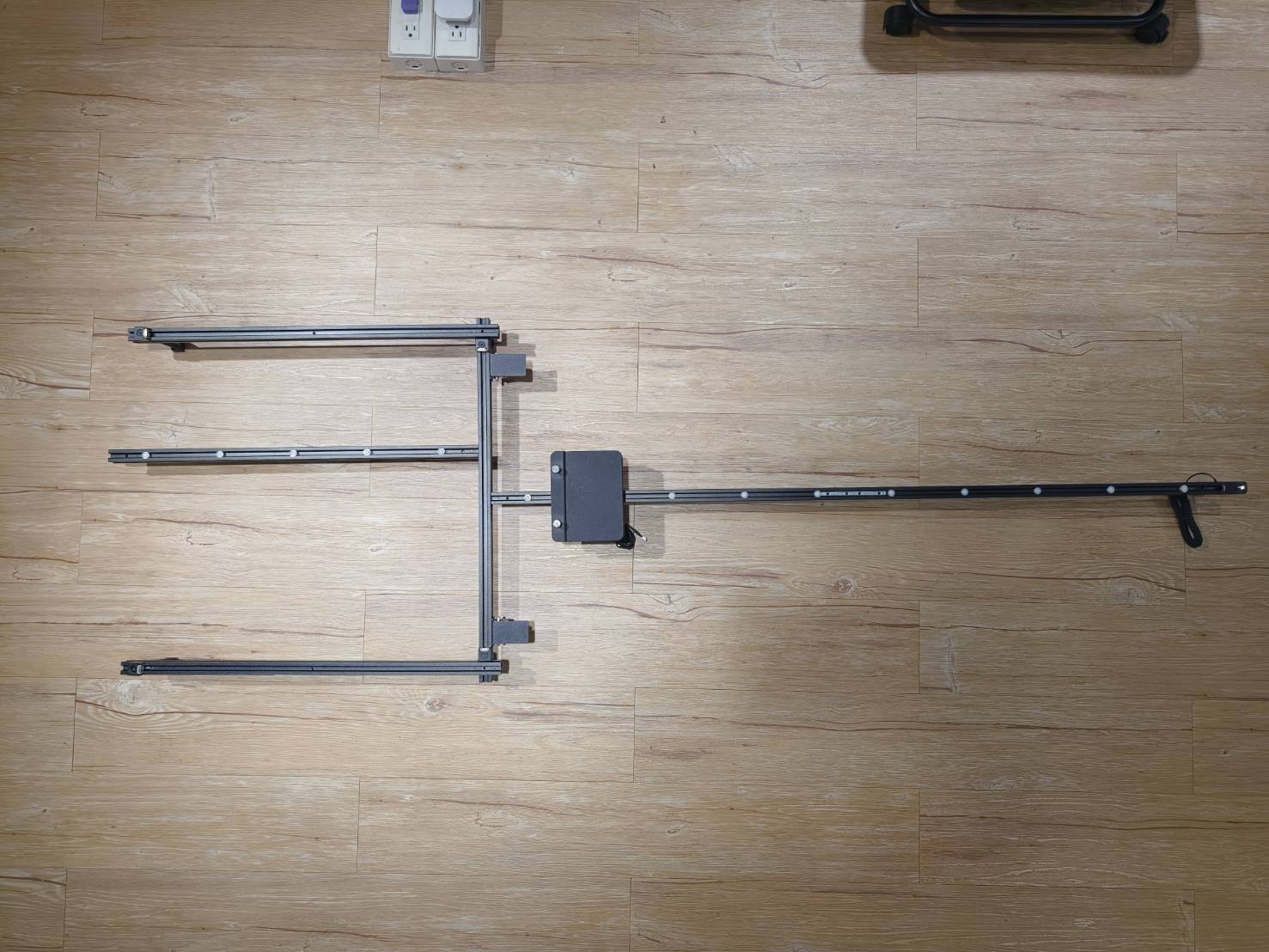

Em seguida, instale-as na viga de fixação do trilho central, voltadas para trás, em direção ao lado do alimentador.
|
|
As plataformas podem ser movidas e reposicionadas dependendo da largura do seu material, o que será abordado mais adiante neste artigo.
Passo 18
Retire o cabo de conexão.

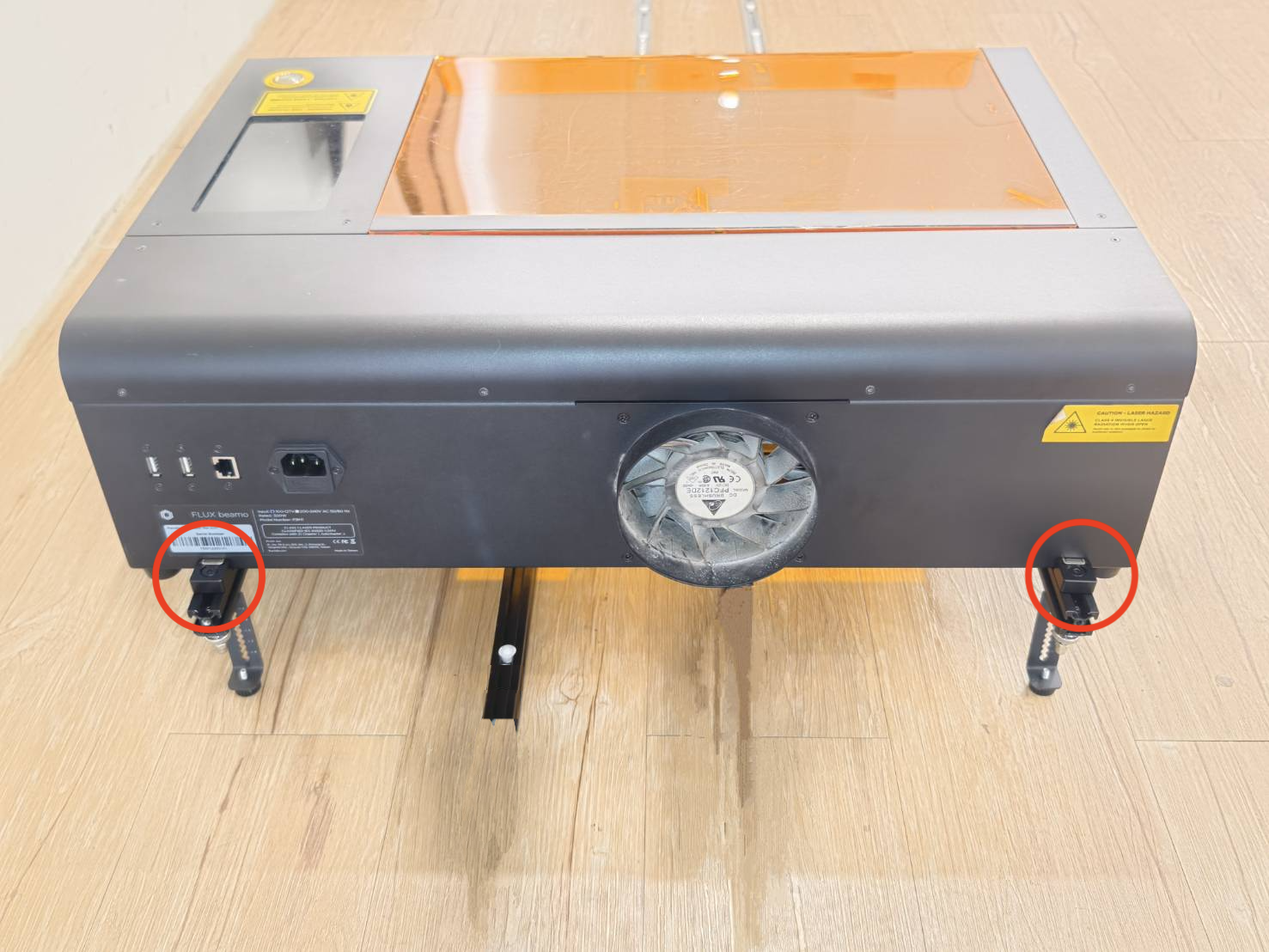

Conecte o conector do cabo cinza à parte inferior da máquina.
Passo 19

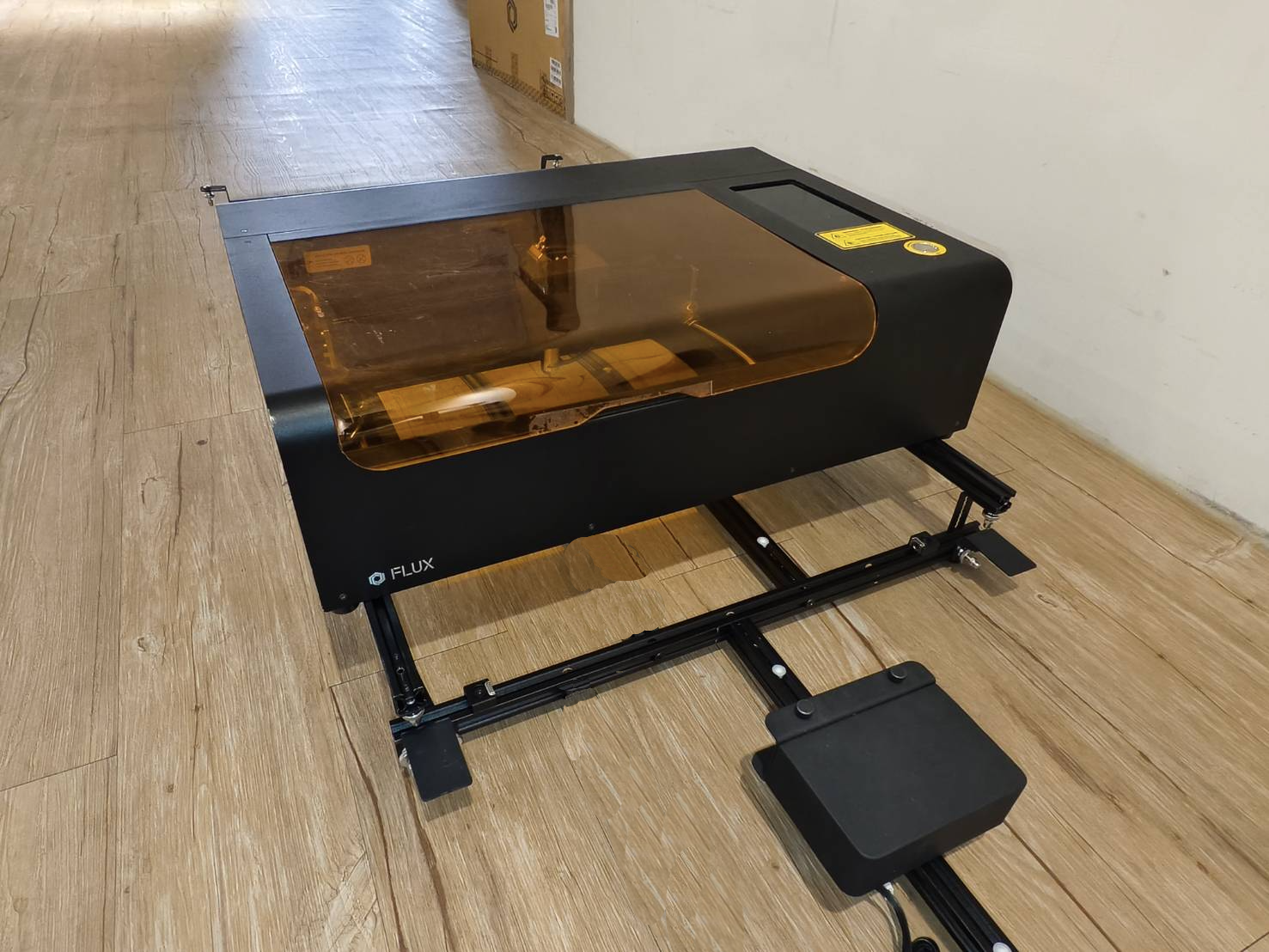

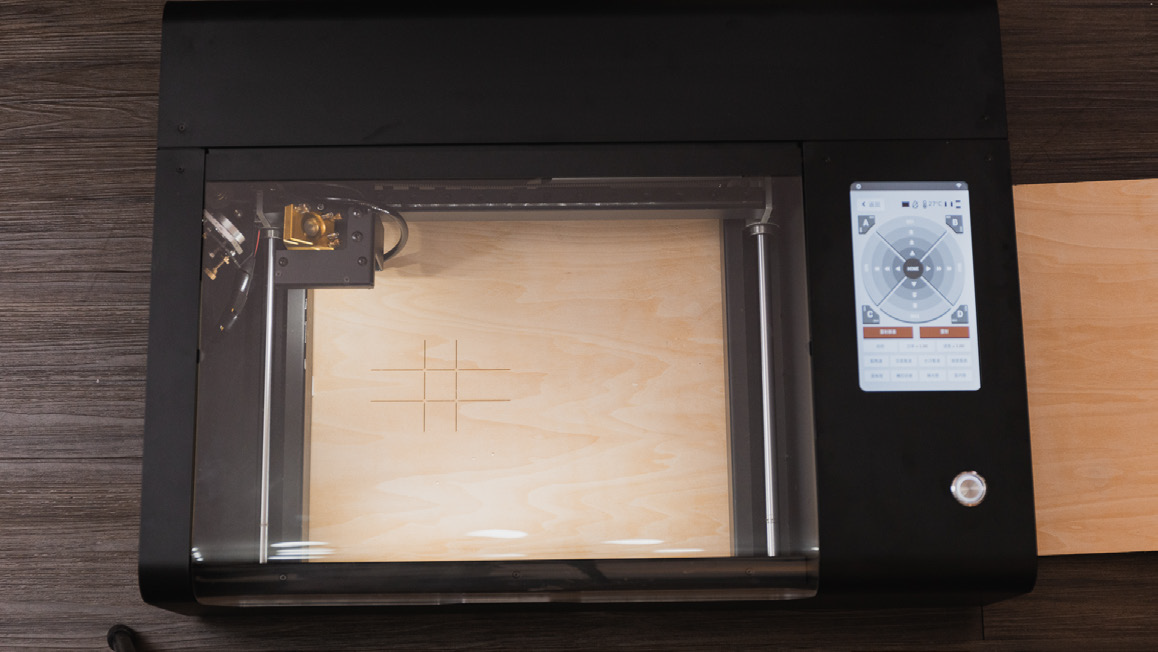

Posicione a máquina sobre o alimentador, conforme mostrado na imagem abaixo. (Certifique-se de que a posição esteja correta.)
Passo 20
Localize o adaptador, insira a outra extremidade do cabo de conexão na caixa e, em seguida, conecte o adaptador à máquina.
Passo 21
Se houver uma braçadeira no cabo de conexão do alimentador, corte-a.

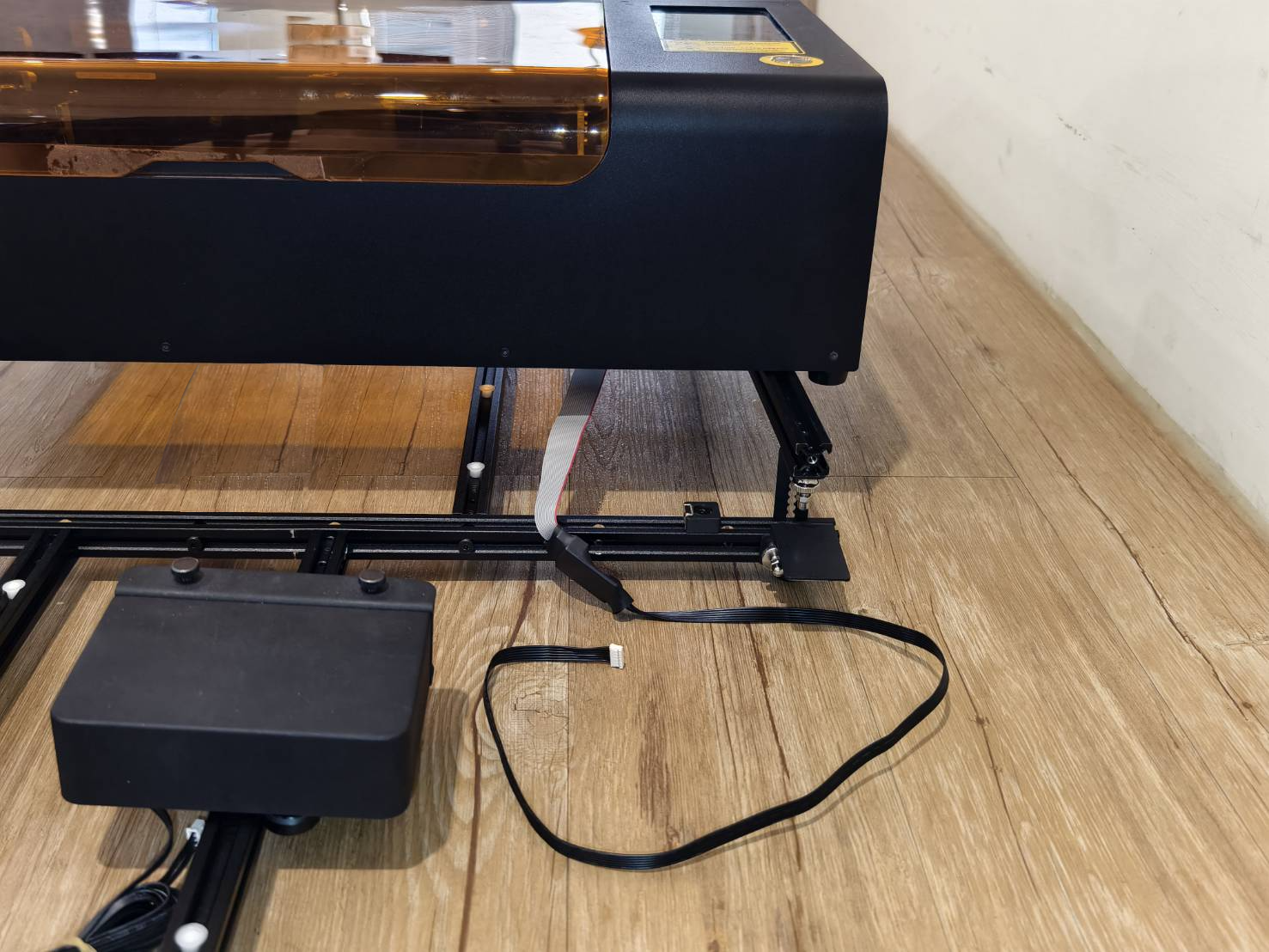

Conecte o cabo do alimentador ao adaptador.
Passo 22
Coloque o material, assegure-se de que esteja nivelado contra o alimentador e, em seguida, aperte os parafusos de fixação para prender o material.
Empurre e puxe o material para frente e para trás para testar, observando a aparência do material sob a tampa inferior da máquina para confirmar se está nivelado.
Passo 23
Ajuste a posição dos ímãs do trilho limitador instalados no passo 15.
Ajuste a posição da plataforma do rolete guia de borda conforme o vídeo abaixo, alinhando-a rente à borda externa do ímã do trilho limitador.
Instale os roletes. Os roletes com mola podem ser instalados tanto à esquerda quanto à direita, sem restrição. Seu principal objetivo é evitar o desvio do material.
| Instalação Invertida (para materiais com espessura menor que 5mm) | |
| Instalação Normal (para materiais com espessura maior que 5mm) | |
Passo 24
Ligue a máquina.
Certifique-se de que a trava de segurança esteja inserida na parte traseira da máquina.
Passo 25
Certifique-se de que você esteja usando as seguintes versões de software e firmware:
|
Versão do Beam Studio 2.5.3 ou superior (Tutorial) |

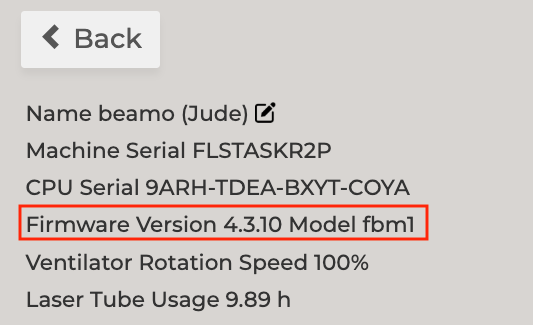

Versão do Firmware 4.3.10 ou superior. (Tutorial) |
|
|

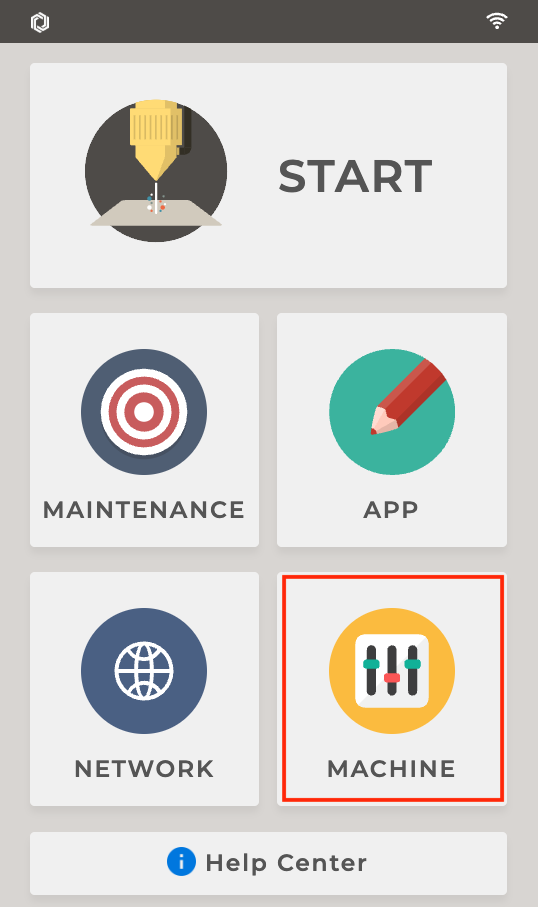

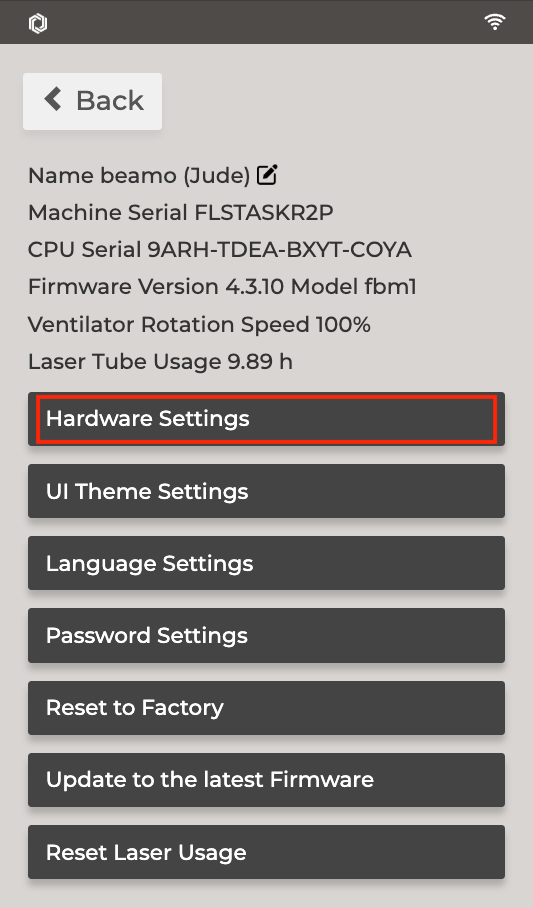

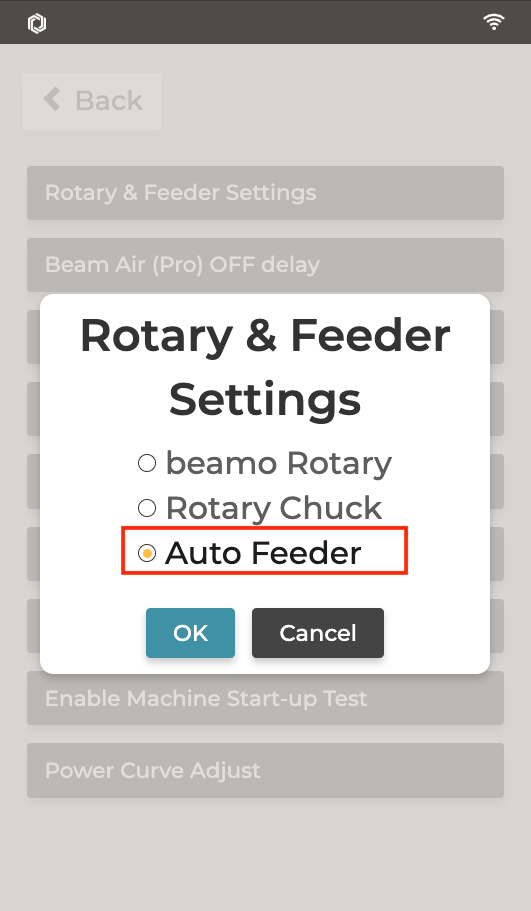

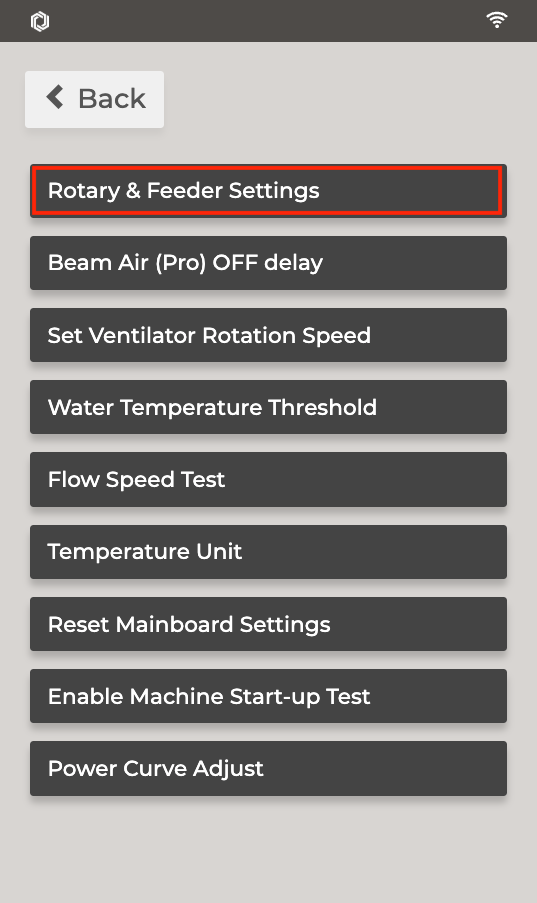

Acesse "Configurações de Hardware" para ativar a função do alimentador.
(Machine >> Hardware Settings >> Rotary & Alimentador Settings >> Auto Alimentador)
Passo 26
Faça o foco, manualmente ou automaticamente.
Passo 27
Mova a cabeça do laser para a área que deseja gravar ou cortar e, em seguida, feche a tampa.
Passo 28
- Abra o Beam Studio e acesse as Configurações do Documento.
- Defina a Posição Inicial como a Posição Atual e configure-a para o canto superior esquerdo.
- Ative o recurso "Fundo Aberto".
-
Ative a função de Alimentador Automático e insira o comprimento aproximado do seu material.
Passo 29
Importe ou crie um arquivo.
Configure os parâmetros corretos de acordo com o seu material.
Passo 30
Use o "Enquadramento" para visualizar o percurso de gravação.
Passo 31
Inicie o trabalho.
Passo 32
Verifique o resultado.
Se o tamanho do resultado for diferente do seu projeto, utilize a função "Escala" nas Configurações do Documento no Beam Studio e tente novamente.
Esta função pode ser usada para aumentar ou reduzir proporcionalmente o tamanho do projeto.
- Por exemplo, se o retângulo estiver configurado para 50 cm, mas o resultado for 25 cm, defina a "Escala" para 2, assim o resultado será ampliado por um fator de 2. (25 cm x 2 = 50 cm >> Resultado)
- Outro exemplo: se o retângulo estiver configurado para 50 cm, mas o resultado for 100 cm, defina a "Escala" para 0,5, assim o resultado será reduzido por um fator de 0,5. (100 cm x 0,5 = 50 cm >> Resultado)
