Descrição
Este artigo irá orientá-lo sobre como iniciar uma tarefa de gravação com o Alimentador Automático.
Desembalagem:
| Pacote do Alimentador Automático | |||
| # | Nome do Item | Descrição | Qtd. |
| 1 | Alimentador | A parte principal que controla o movimento do material e o trajeto de gravação. | 1 unid. |

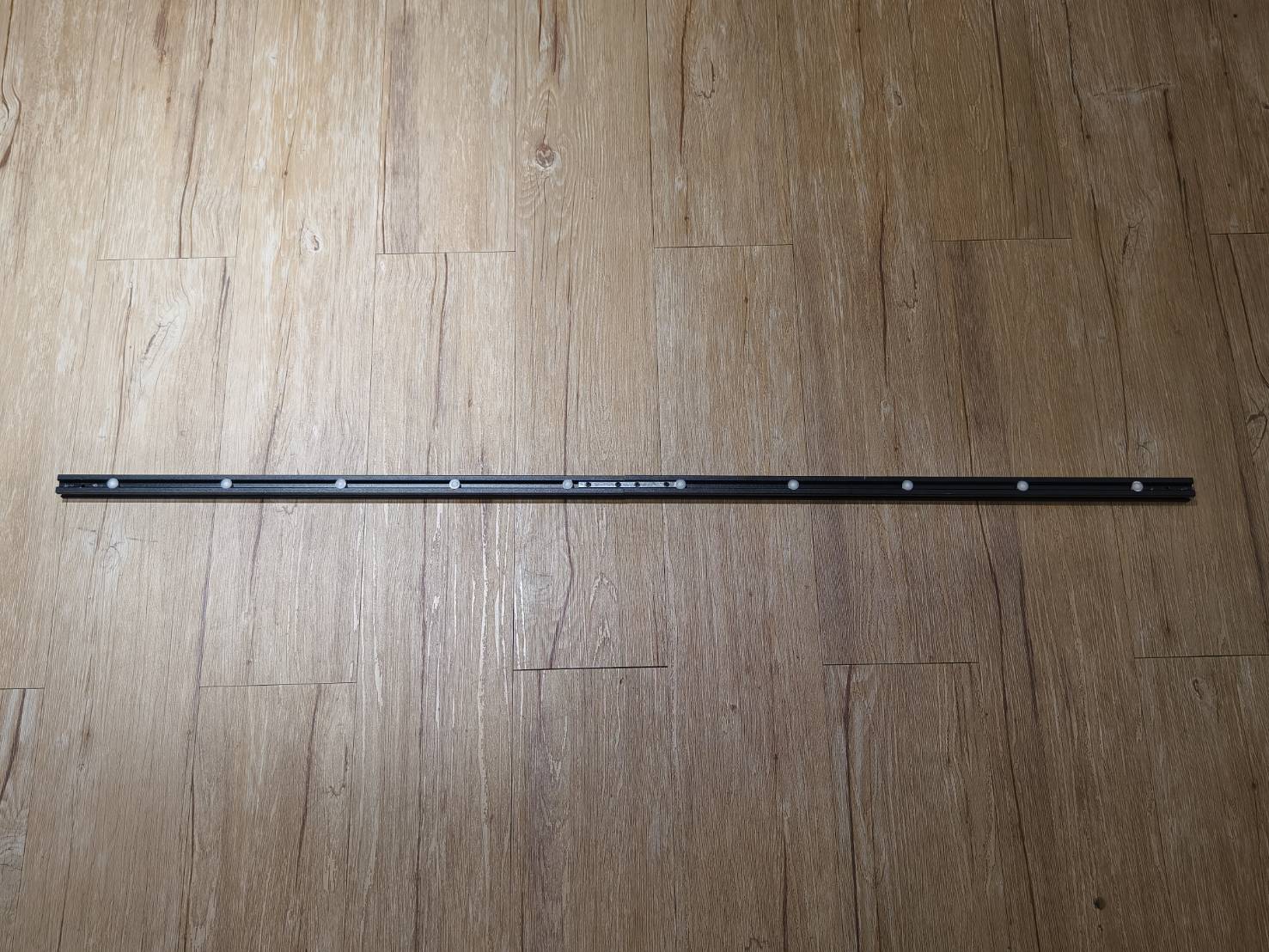

| 2 | Trilho | A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente. | 5 unid. |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 1 unid. |
| 4 | Correia | É a correia dentada que será montada no alimentador, responsável pelo seu movimento. | 1 unid. |
| 5 | Braçadeira da correia | É o retentor da correia usado para fixar a posição da correia. | 2pcs |
| 6 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 7 | Roletes guia de borda | São usados para limitar a posição do material e evitar que ele saia na direção errada. | 1 conjunto |
| 8 | Plataforma dos roletes guia de borda | É a plataforma onde os roletes ficarão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material. | 2pcs |
| 9 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a estrutura. | 5 unid. |
| 10 | Adaptador | É o adaptador do cabo, onde um conector é para o cabo da máquina e o outro é para o cabo do alimentador. | 1 unid. |
| 11 | Ímã de trilho | O propósito desta peça é limitar a posição do material de forma semelhante aos roletes. Também é usado para fixar a estrutura na máquina. | 4 peças |
| 12 | Suporte de posicionamento em L | O ímã será instalado no suporte para fixação na máquina. | 2pcs |
| 13 | Porca T M5 | Será a porca para o ímã. | 4 peças |
| 14 | Grampo de trilho | Isso será usado para fixar a configuração na máquina. Algumas configurações não necessitarão dessa peça. | 1 unid. |
| 15 | Cabo | O cabo para conectar à máquina e ao adaptador. | 1 unid. |
| 16 | Parafuso M5*6 | Parafuso curto | 6pcs |
| 17 | Parafuso M5*12 | Parafuso médio | 6pcs |
| 18 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 19 | Chave hexagonal M4 | Esta ferramenta é utilizada para instalar a configuração. | 1 unid. |
| 20 | Chave Allen de 2,5mm | Esta ferramenta é utilizada para instalar a configuração. | 1 unid. |
| 21 | Chave Allen de 2mm | Esta ferramenta é utilizada para instalar a configuração. | 1 unid. |
| 22 | Chave de boca de 10mm | Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador. | 1 unid. |
| 23 | Roda de Esfera Branca | Esta é a peça sobressalente para as rodas de esferas brancas que são embutidas nos trilhos. | 3 peças |
| Pacote de Extensão | |||
| # | Nome do Item | Descrição | Qtd. |
| 1 | Trilho | A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente. | 6pcs |
| 2 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 2pcs |
| 4 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a estrutura. | 5 unid. |
| 5 | Parafuso M5*6 | Parafuso curto | 8 peças |
| 6 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 7 | Parafuso M5*25 | Parafuso extralongo | 4 peças |
| 8 | Correia de 3m (300mm) | Esta correia será usada para substituir a original ao utilizar a configuração mais longa. | 1 unid. |
| 9 | Cabo de Extensão | Este cabo será usado para estender o cabo do alimentador ao utilizar a configuração mais longa. | 1 unid. |
| 10 | Roda de Esfera Branca | Esta é a peça sobressalente para as rodas de esferas brancas que são embutidas nos trilhos. | 3 peças |
Passo 1
Instale o Kit de Base Aberta do beamo. Consulte o link abaixo.
beamo - Kit de Base Aberta
Passo 1.1
Instale o Acessório Obturador do Laser do beamo.
(Por favor, pule esta etapa — o acessório será lançado em breve.)
Passo 2
Após instalar o Kit de Base Aberta, desligue a máquina e remova o cabo de alimentação.
Passo 3

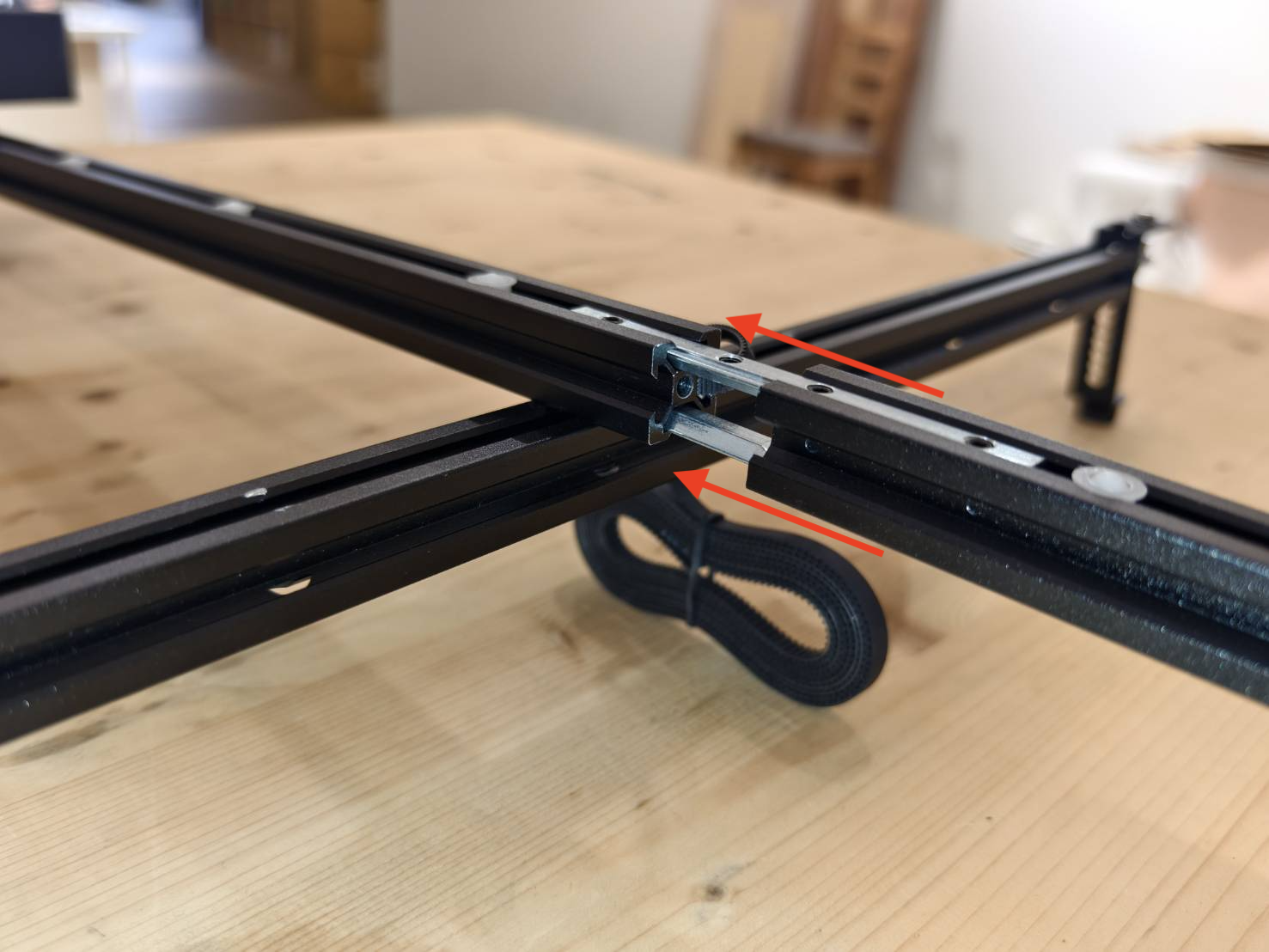

Localize o trilho principal (o que tem uma correia) e remova os conectores do trilho.
(Outros conectores de trilho podem estar em outros trilhos.)
Etapa 4
Solte a correia e identifique seu lado mais longo.
Afrouxe o retentor da correia usando a chave Allen pequena.
| Lado Curto da Correia | Lado Longo da Correia |
Enquanto isso, aperte o retentor da correia no lado curto.
Etapa 5

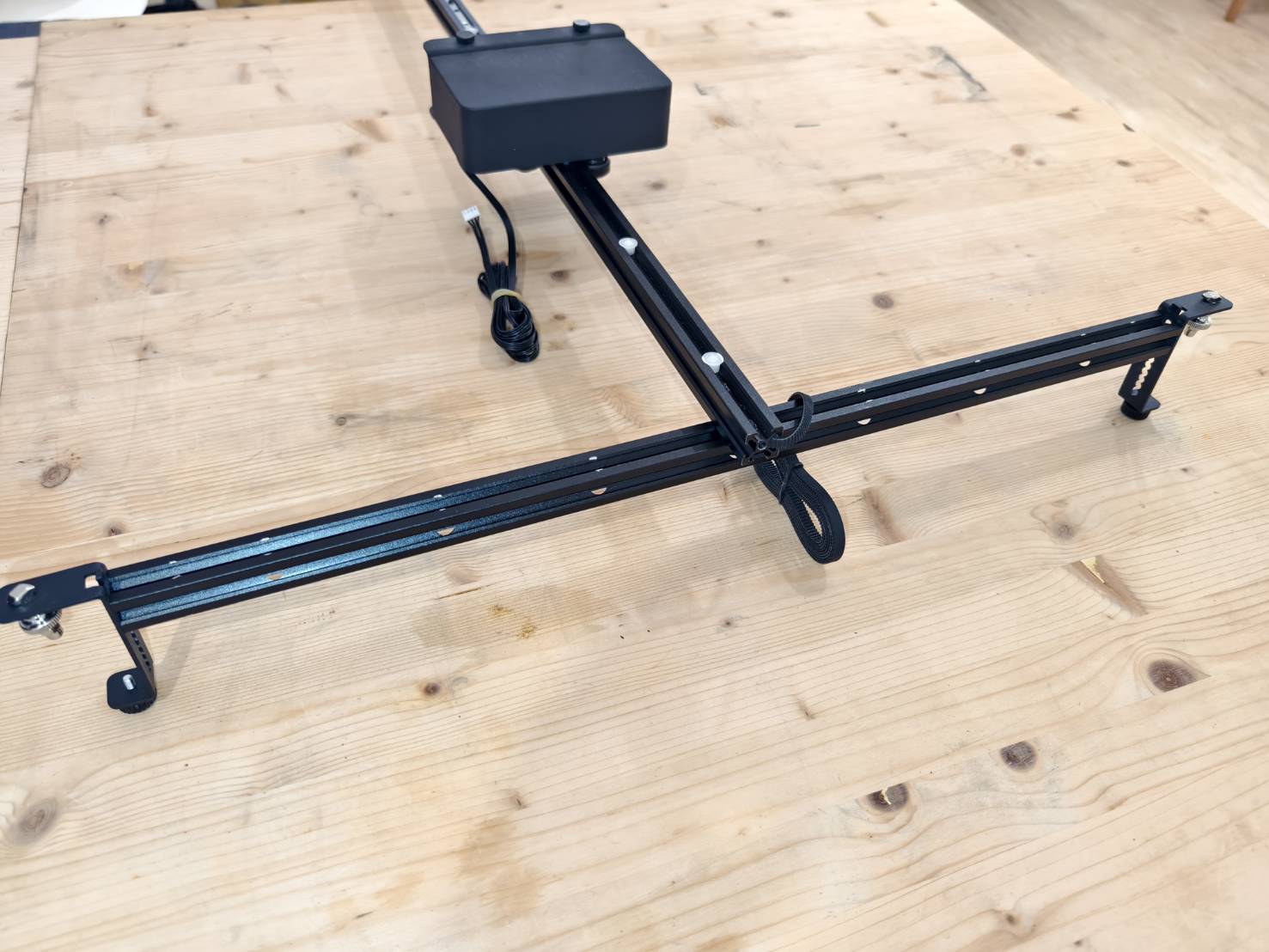

Prepare o alimentador e o trilho principal.
Insira o trilho principal na polia, introduzindo primeiro o lado longo da correia.
Engate a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É essencial inserir nesta direção, garantindo que o lado longo da correia fique no mesmo lado da superfície plana do alimentador.
Etapa 6

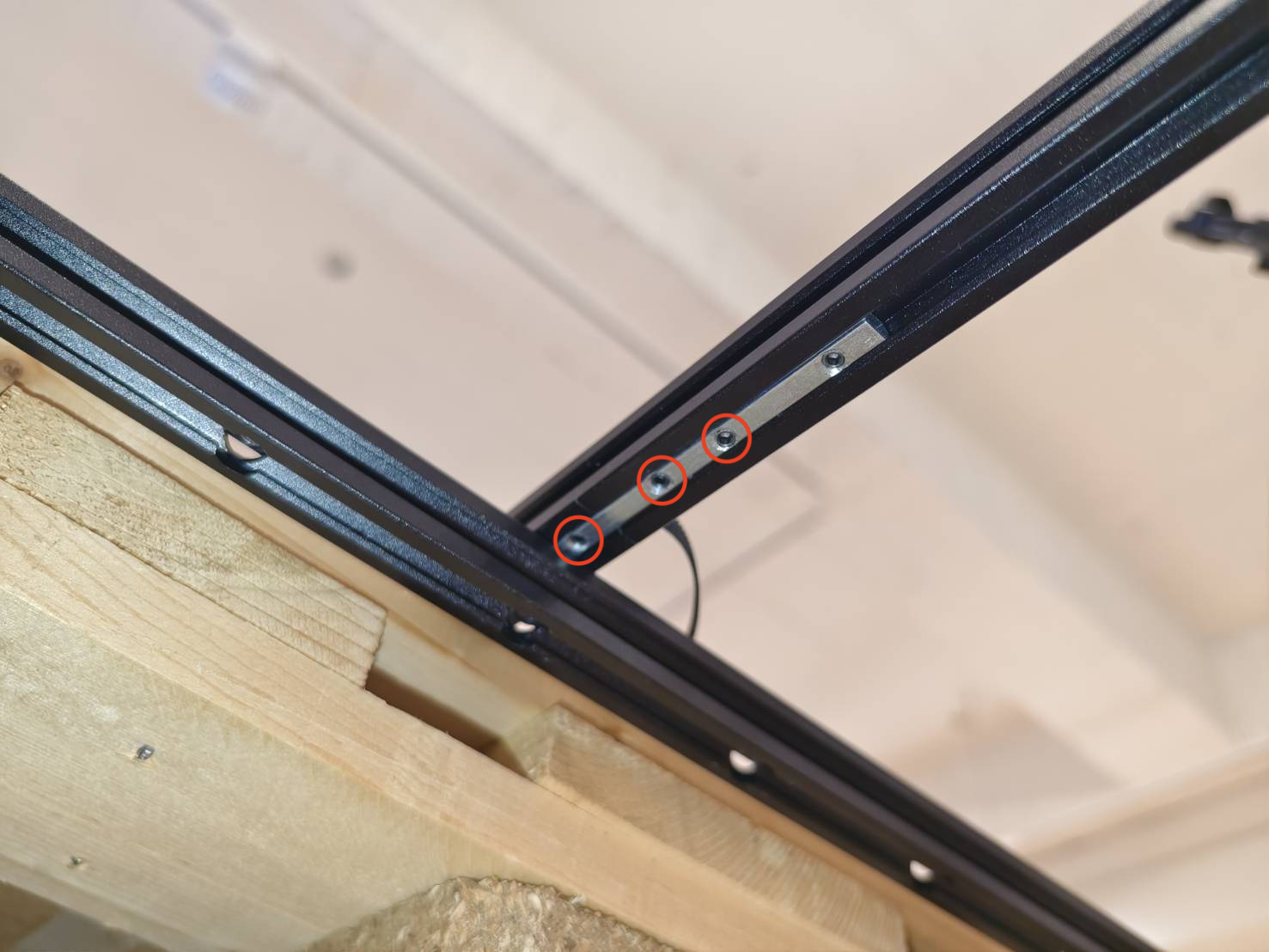

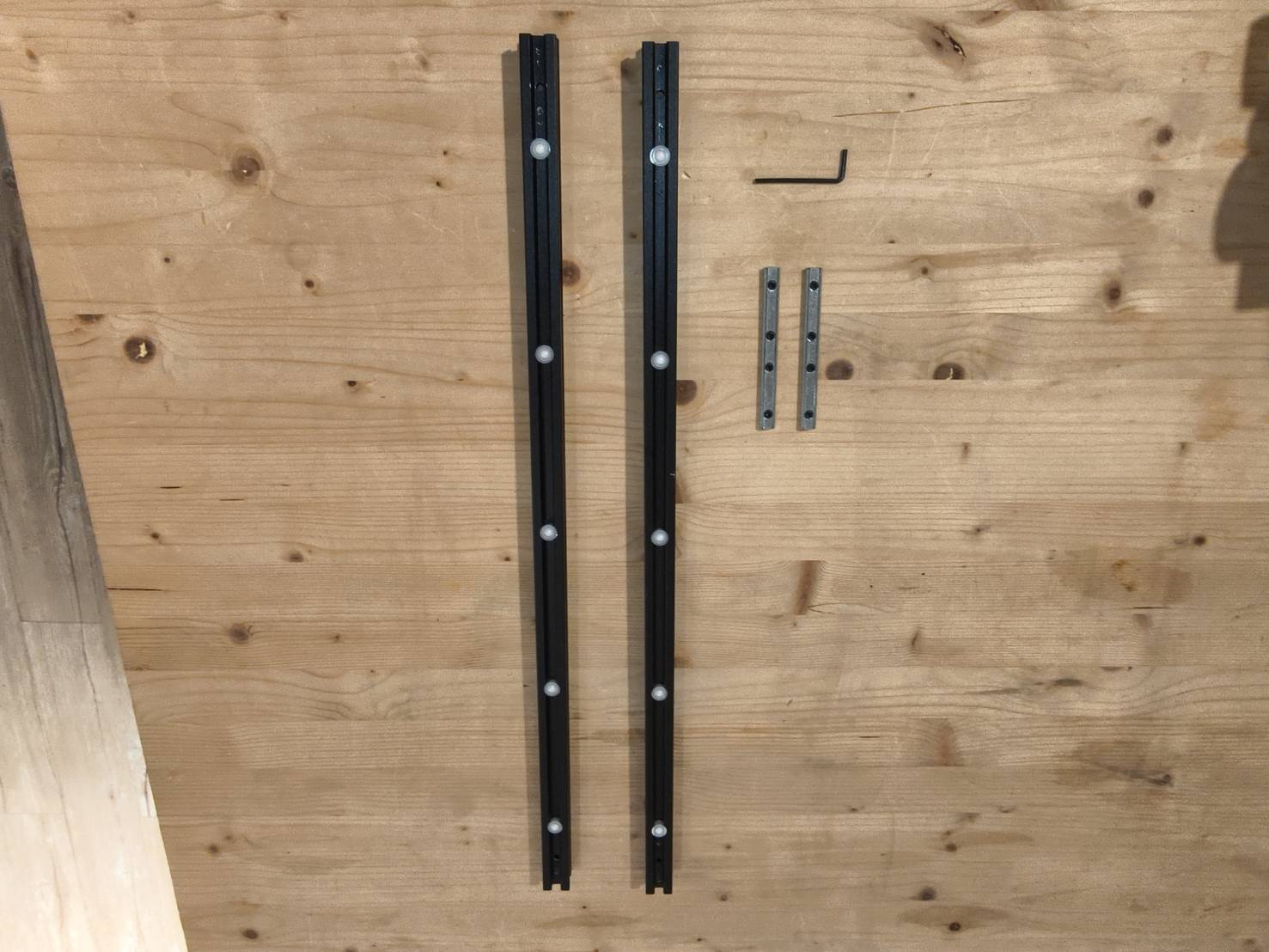

Prepare dois conectores de trilho e um trilho de extensão (com rodas esféricas brancas).

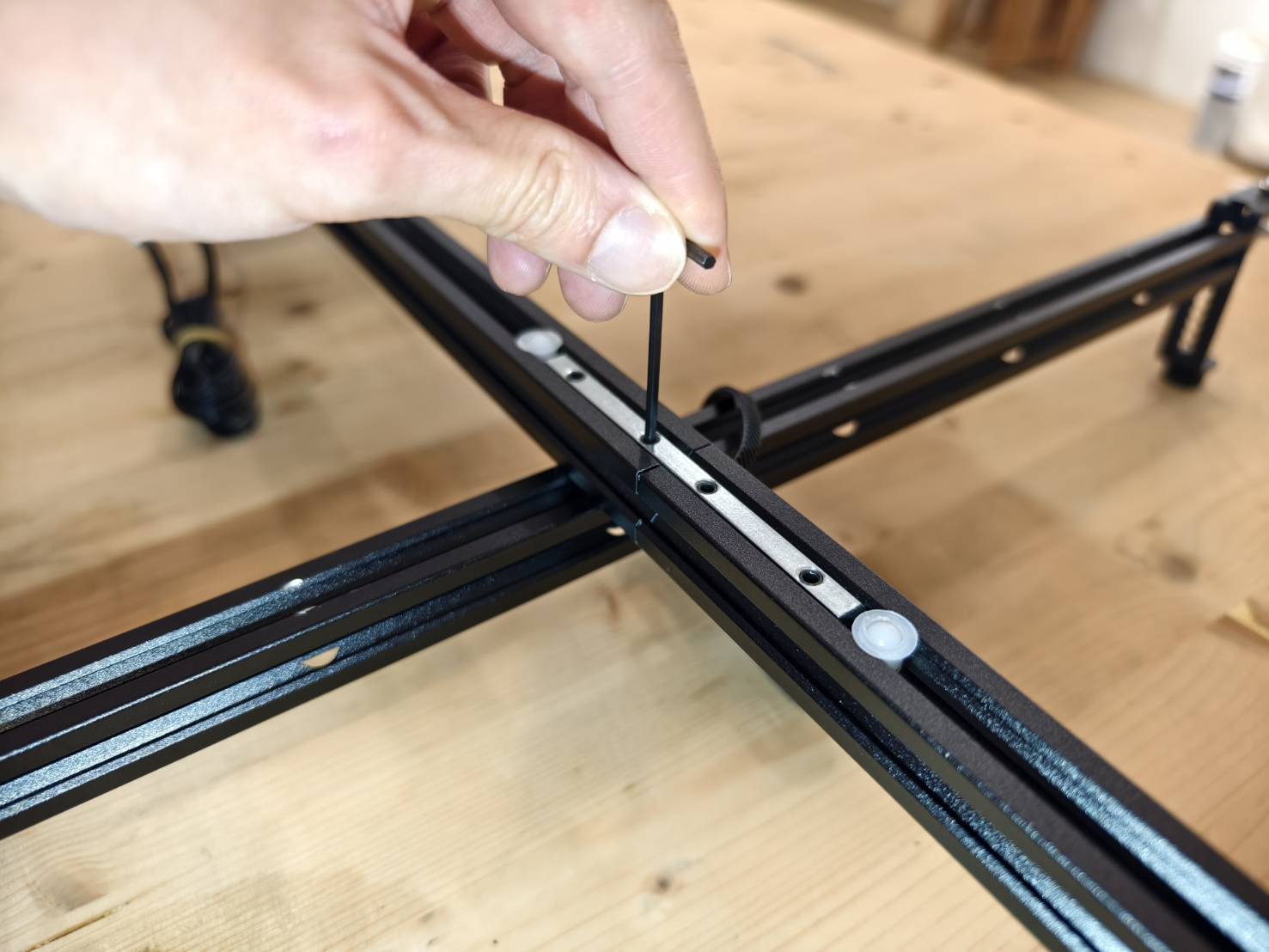

Cada bloco tem quatro parafusos. Fixe dois parafusos no trilho principal e dois no trilho de extensão para obter uma fixação firme.
(Nota: Certifique-se de que o trilho de extensão tenha rodas brancas, pois elas são para o movimento dos alimentadores. Os conectores devem estar no mesmo lado das rodas brancas e abaixo delas.)
Passo 7
Fixe a correia no lado longo com o retentor de correia que foi removido anteriormente.
(Certifique-se de que a correia esteja bem esticada antes de fixá-la.)
Verifique se a correia está bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.
Passo 8
Prepare 1 viga de fixação do trilho e 1 parafuso longo (M5x22).

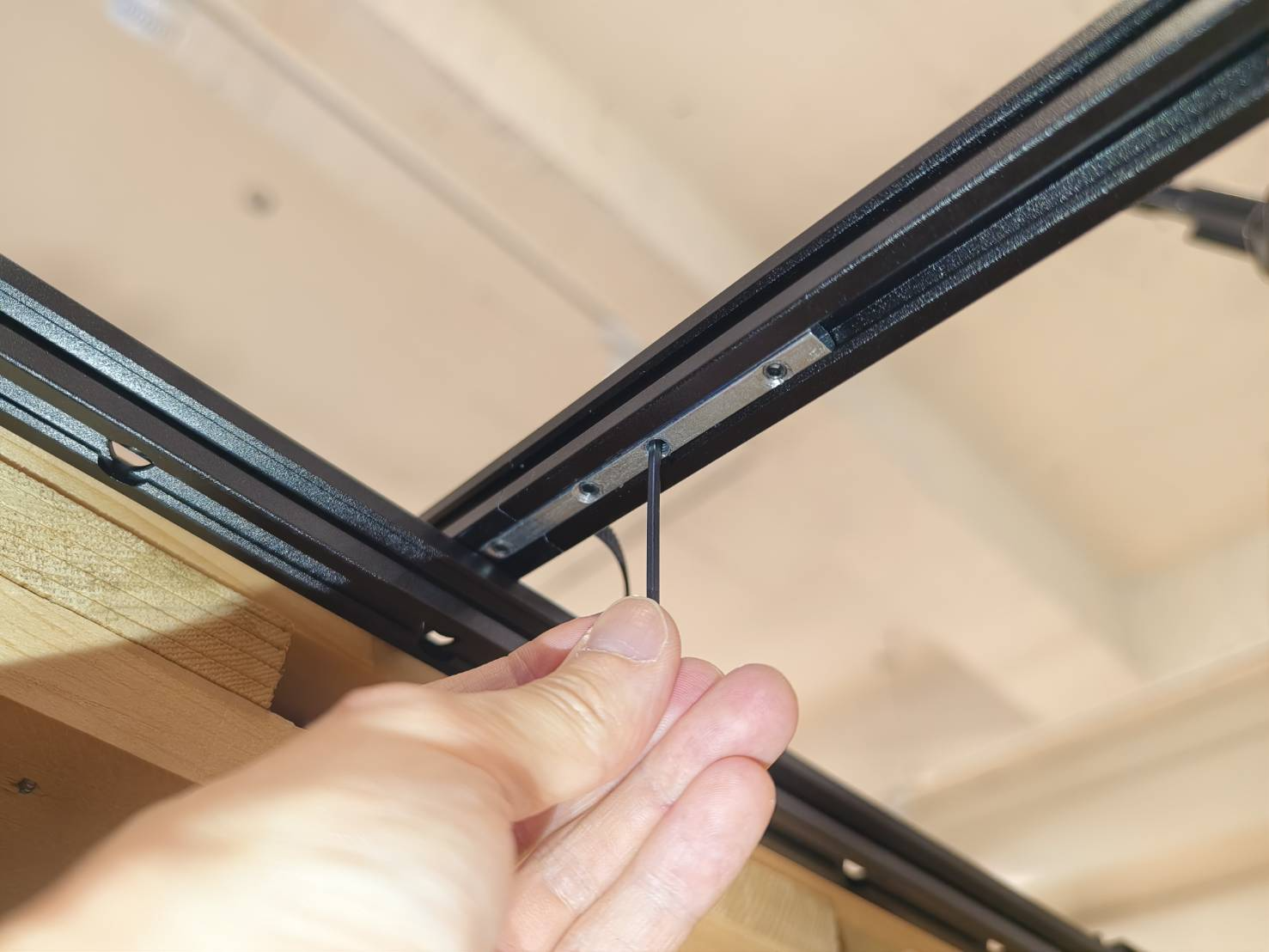

Conecte a viga de fixação do trilho ao trilho do alimentador e instale-a usando o orifício do parafuso no centro da viga.
Passo 9
Prepare um trilho e um parafuso M5x22.
Fixe o trilho à viga próximo ao orifício do parafuso central.
Passo 10
Prepare 2 elevadores de trilho e 2 parafusos médios (M5x12).
Instale os elevadores de trilho em ambos os lados da viga de fixação do trilho, com o parafuso apertado manualmente voltado para o lado do alimentador.
Passo 11
Prepare dois trilhos.
Instale os dois trilhos sobre as pernas de suporte em ambos os lados, com os roletes brancos voltados para baixo. Fixe-os usando os parafusos apertados manualmente.
Passo 12
Prepare 2 elevadores de trilho.
Instale os elevadores de trilho sob as bordas dos trilhos em ambos os lados e fixe-os usando parafusos apertados manualmente.
Passo 13
Prepare 2 ímãs de trilho e 2 parafusos longos (M5x22).
Instale os ímãs de trilho na borda superior dos dois lados do trilho, garantindo que o lado magnético prateado esteja voltado para o alimentador.
Passo 14
Prepare 2 ímãs de trilho, 2 parafusos médios (M5x12) e 2 porcas T.
Combine as porcas e parafusos, mas não os aperte completamente; apenas certifique-se de que os parafusos estejam encaixados.
Em seguida, instale os blocos magnéticos na parte superior da viga de fixação do trilho, fixando-os temporariamente. A posição deles será ajustada nas etapas seguintes.
Se toda a estrutura não estiver nivelada ou a superfície da mesa não estiver plana, você pode ajustar a altura dos suportes de elevação.
Passo 15
Prepare duas plataformas de roletes guia de borda.
Em seguida, instale-as na viga de fixação do trilho central, voltadas para trás e em direção ao lado do alimentador.
Por favor, instale as duas plataformas nas posições mais externas primeiro.
As plataformas podem ser movidas e podem ser reposicionadas dependendo da largura do seu material, o que será abordado mais adiante neste artigo.
Passo 16
Prepare dois conectores de trilho e um trilho de extensão (com rodas esféricas brancas).
Estenda o trilho e o conector do trilho em direção à parte traseira.
Passo 17
Prepare 2 trilhos e 2 conectores de trilho.
Em seguida, estenda os trilhos usando os conectores de trilho.
Passo 18
Prepare 2 vigas de fixação do trilho, 4 suportes de trilho e 4 parafusos curtos (M5\*6).
Use os parafusos curtos para fixar os suportes de trilho em ambas as extremidades de cada viga de fixação do trilho. Você terá dois conjuntos de montagem de viga de fixação do trilho + suporte de trilho.
Siga os passos abaixo para a instalação:
Certifique-se de que, quando a viga de fixação do trilho estiver na posição vertical, os furos dos parafusos estejam nas laterais, não na parte superior ou inferior.
Se os furos não estiverem nas laterais, solte os parafusos, gire os suportes do trilho e, em seguida, aperte os parafusos novamente.

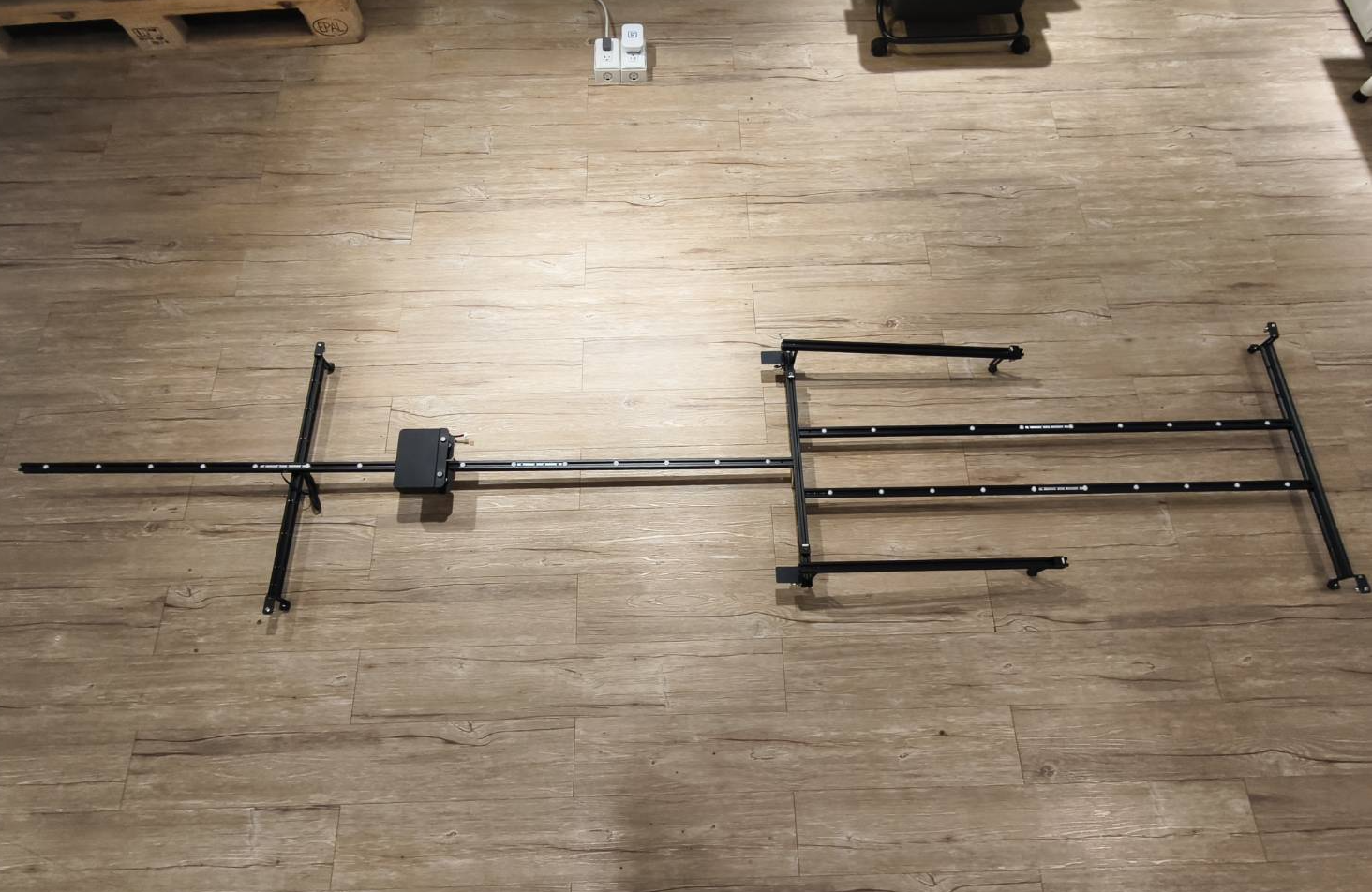

Passo 19
Prepare 1 trilho estendido e 1 parafuso longo (M5x22).
Instale o trilho estendido na viga de fixação do trilho, utilizando o furo do parafuso próximo ao centro.
Passo 20
Prepare 1 conjunto de apoios para os pés da viga do trilho e 2 parafusos longos (M5x22).
Instale-o no outro lado para fixá-lo, com o apoio preto da viga do trilho voltado para baixo.
Se a estrutura geral não estiver nivelada, você pode ajustar a altura dos apoios dos pés ou alterar diretamente as posições dos parafusos para aumentar ou diminuir a altura. Ambas as pernas de suporte devem ser ajustadas de acordo.
Passo 21
Prepare um trilho de extensão e um parafuso longo (M5x22).
Primeiro, gire a viga de fixação do trilho para que, quando estiver na vertical, os furos dos parafusos fiquem voltados para cima.
Instale a viga de fixação do trilho sob o trilho, inserindo os parafusos de baixo para cima.
Se a estrutura geral não estiver nivelada, você pode ajustar a altura dos apoios dos pés ou alterar diretamente as posições dos parafusos para aumentar ou diminuir a altura. Ambas as pernas de suporte devem ser ajustadas de acordo.
Passo 22
Remova o grampo da correia.
(O vídeo foi gravado com uma configuração diferente; ignore os outros dois trilhos e concentre-se apenas em remover o retentor da correia do trilho principal.)
Passo 23
Prepare dois conectores de trilho e um trilho de extensão (com rodas esféricas brancas).
Conecte o trilho ao trilho principal e estenda-o em direção à parte traseira.
Para o conector na parte inferior, um dos furos dos parafusos será bloqueado pelo parafuso da viga de fixação do trilho, então você só precisa apertar três parafusos.
Passo 24
Localize a braçadeira da correia removida anteriormente.
Use a braçadeira para fixar a correia. Certifique-se de que a correia esteja orientada corretamente, com o lado dentado voltado para dentro.
Passo 25
Prepare um elevador de trilho e um parafuso médio (M5\*12).
Em seguida, instale o elevador do trilho na parte traseira do trilho.
Se a estrutura geral não estiver nivelada, você pode ajustar a altura dos pés de apoio ou alterar diretamente as posições dos parafusos para elevar ou abaixar ambas as pernas de suporte.
Passo 26
Retire o cabo de conexão.
Conecte o conector do cabo cinza à parte inferior da máquina.
Passo 27

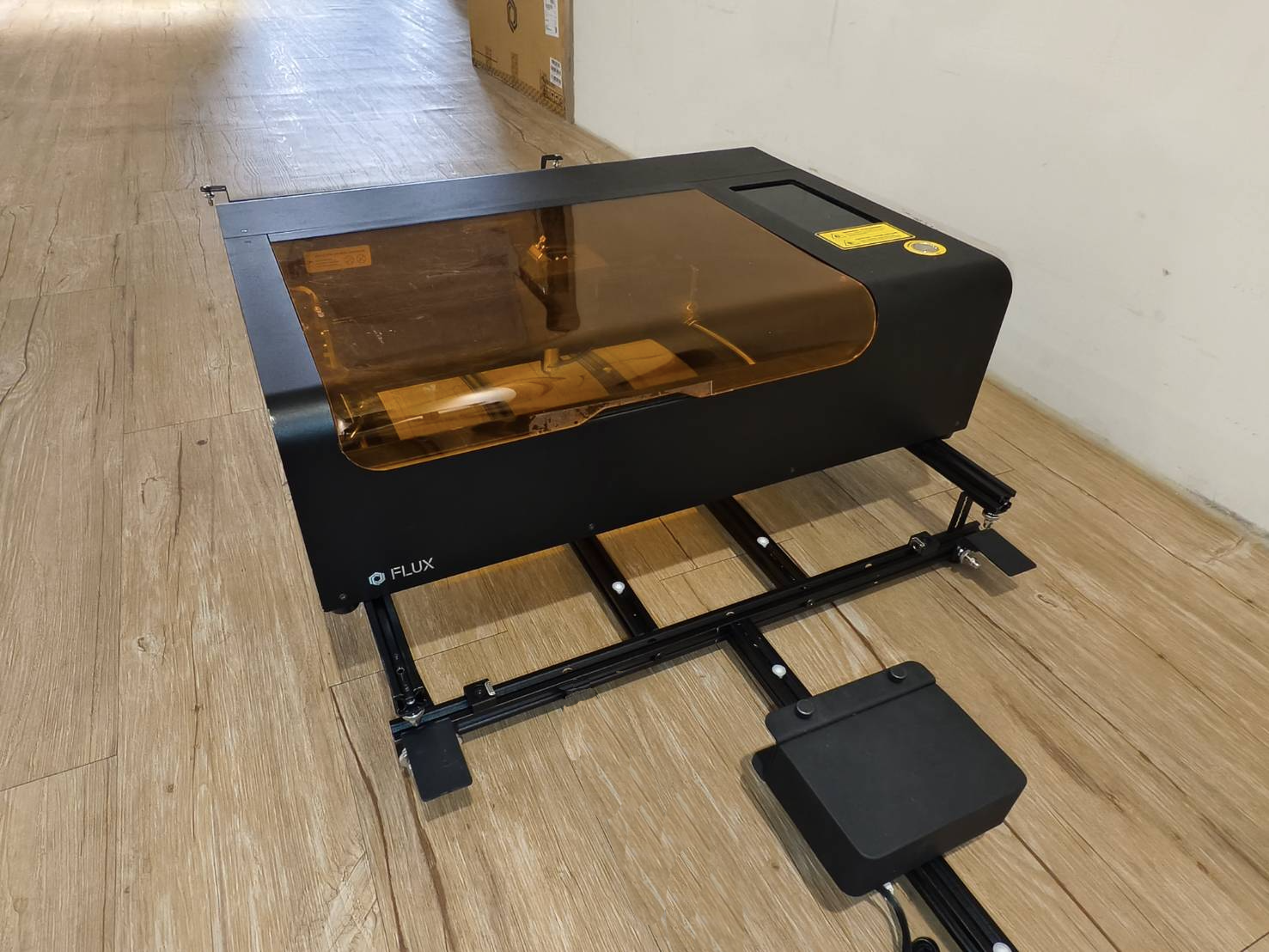

Posicione a máquina sobre o alimentador, conforme ilustrado na imagem abaixo.
Certifique-se de que a máquina não esteja pressionando os cabos de conexão.

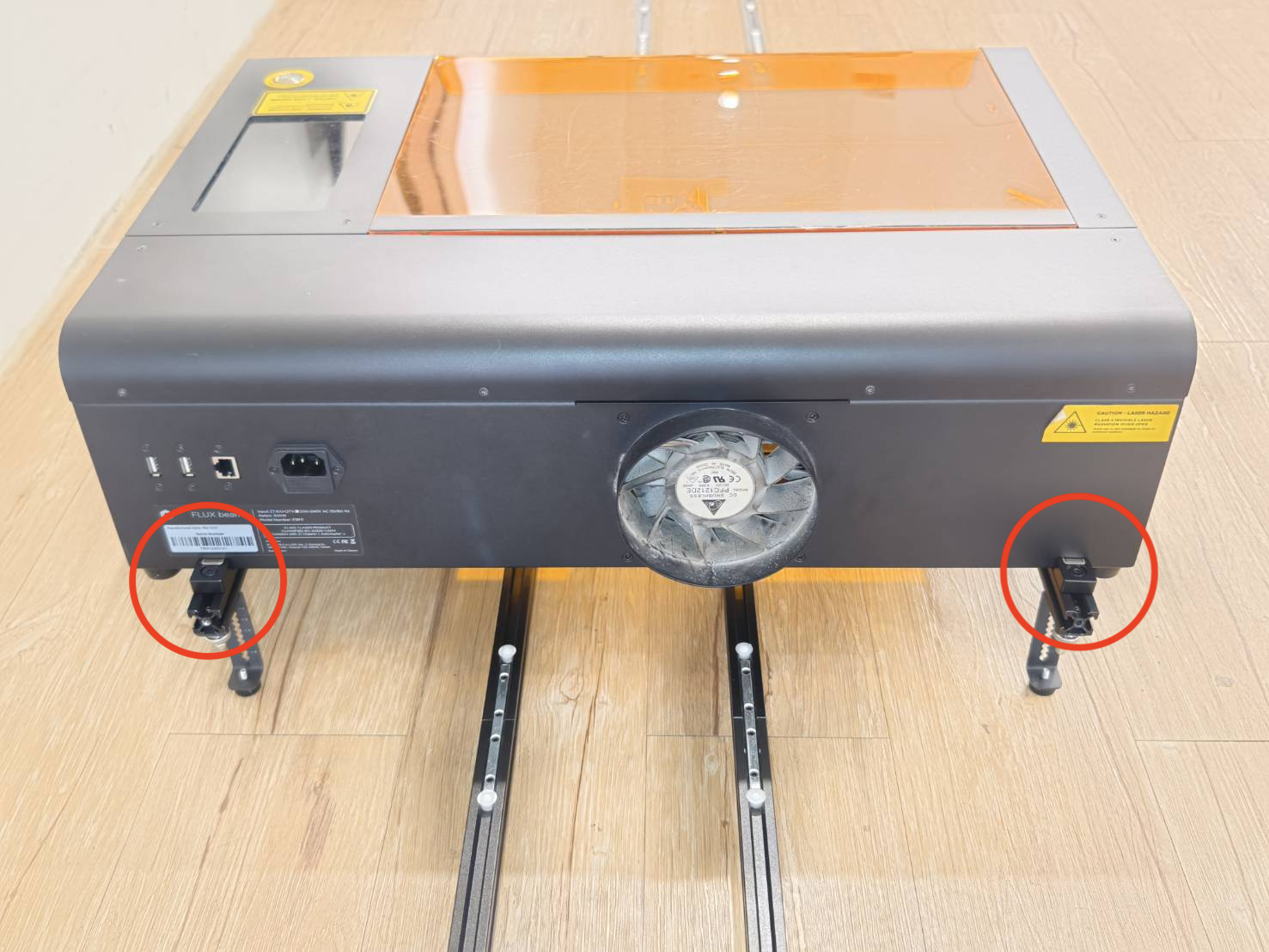

Verifique se o ímã no círculo vermelho está firmemente fixado à carcaça da máquina.
Passo 28

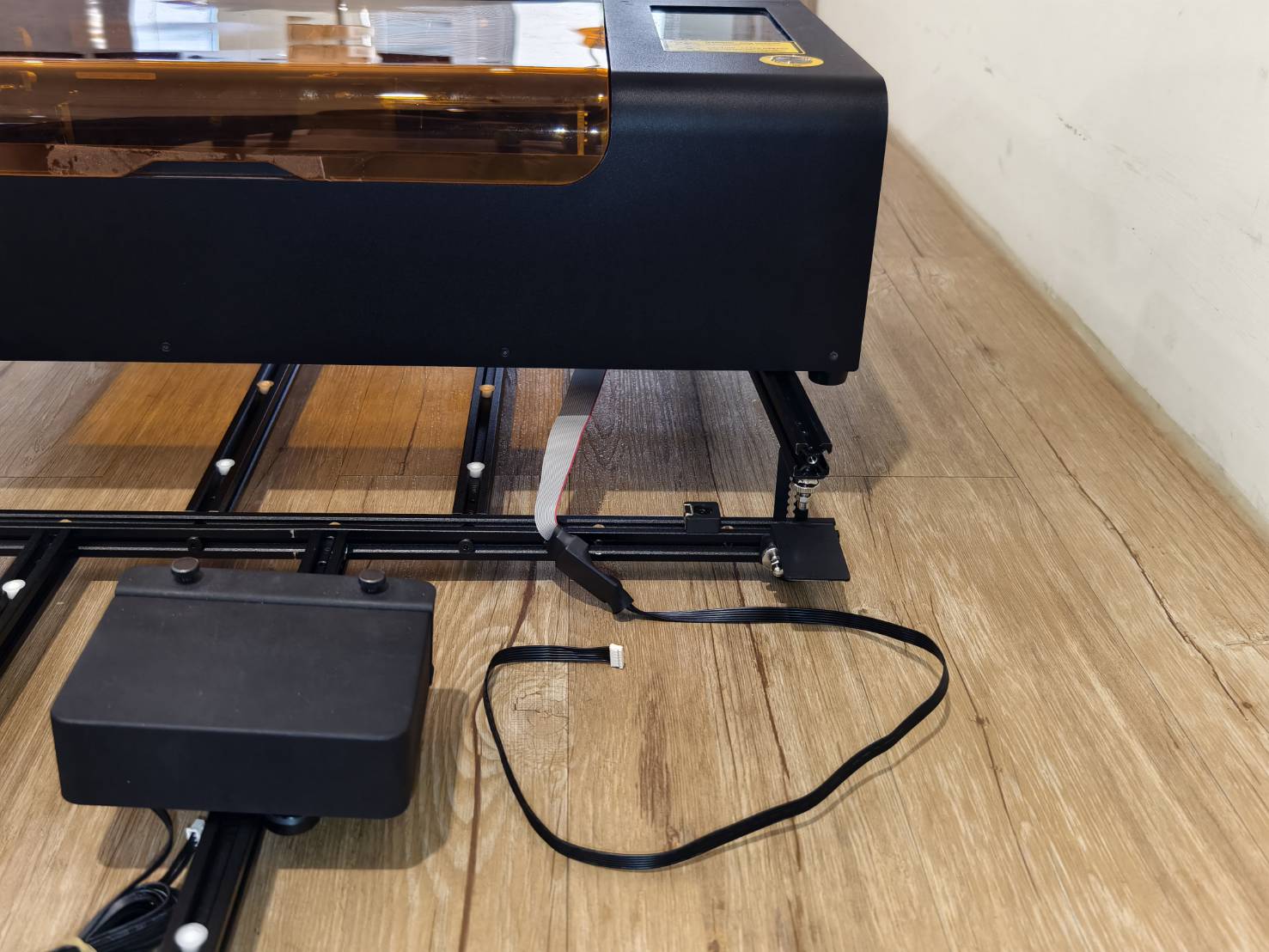

Localize o adaptador, insira a outra extremidade do cabo de conexão na caixa e, em seguida, conecte o adaptador à máquina.
Passo 29
Se houver uma abraçadeira no cabo de conexão do Alimentador, corte-a.
Conecte o cabo do Alimentador ao adaptador.
Passo 30
Posicione o material, garantindo que esteja nivelado contra o Alimentador, e então aperte os parafusos borboleta para fixá-lo.
Empurre e puxe o material para frente e para trás para testar, observando sua aparência sob a tampa inferior da máquina para confirmar se está nivelado.
Passo 31
Ajuste a posição dos ímãs do Trilho limitador instalados no passo 14.
Ajuste a posição da plataforma do rolo guia de borda conforme o vídeo abaixo, alinhando-a rente à borda externa do ímã do Trilho limitador.
Instale os rolos. Os rolos com mola podem ser instalados à esquerda ou à direita sem restrição. Seu principal objetivo é evitar o desvio do material.
| Instalação Reversa (para espessura de material menor que 5mm) | |
| Instalação Direta (para espessura de material maior que 5mm) | |
Passo 32
Ligue a máquina.
Certifique-se de que a trava de segurança esteja inserida na parte traseira da máquina.
Passo 33

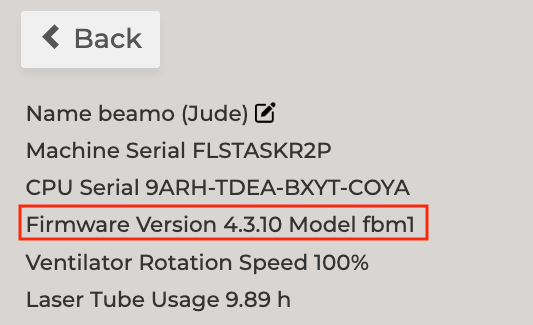

Certifique-se de que você está utilizando as seguintes versões de software e firmware.
|
Versão do Beam Studio 2.5.3 ou superior (Tutorial) |
Versão do Firmware 4.3.10 ou superior. (Tutorial) |
|
|

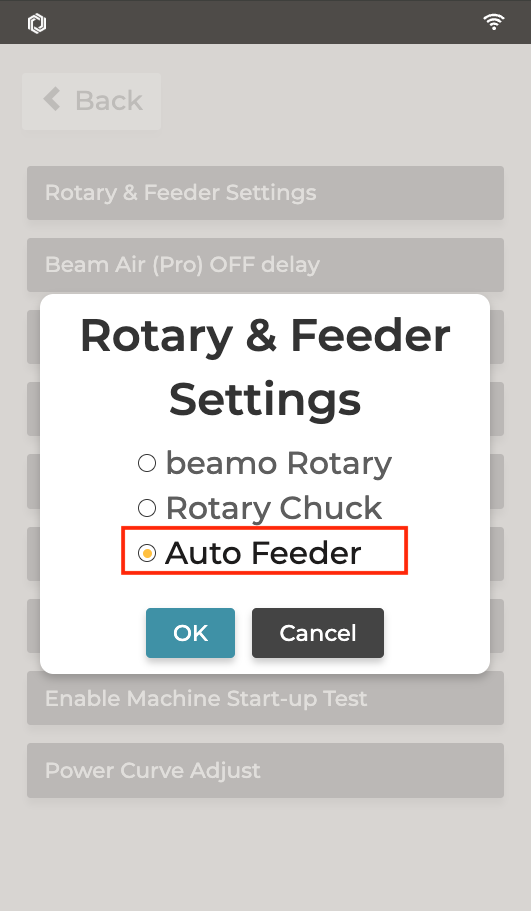

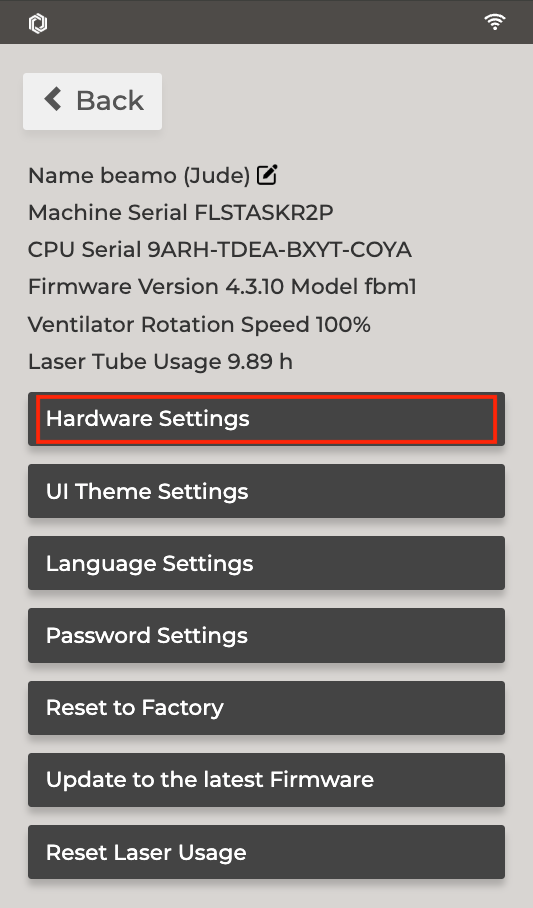

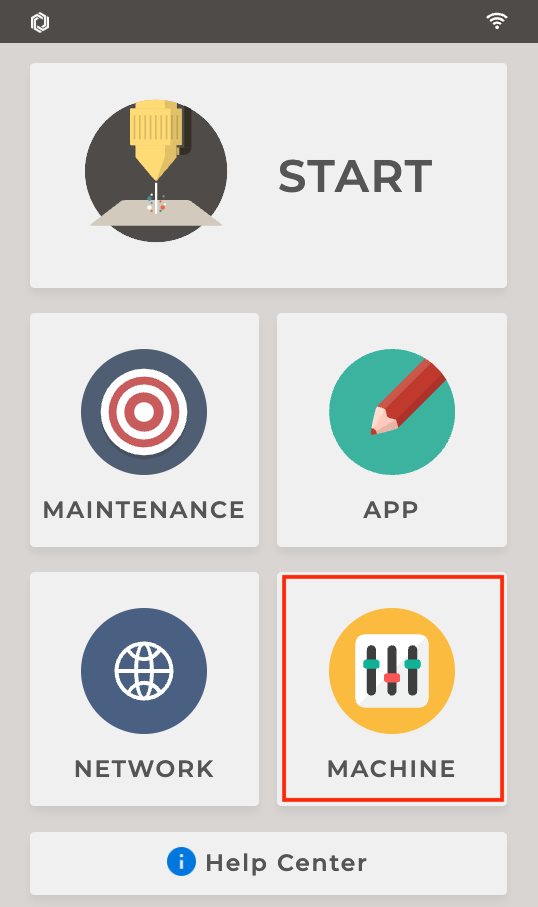

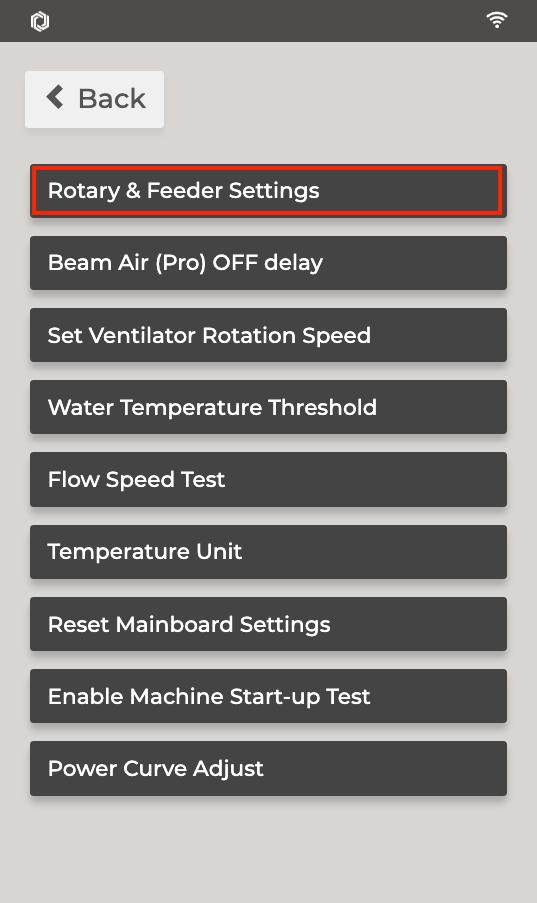

Acesse "Configurações de Hardware" para ativar a função do alimentador.
(Machine >> Hardware Settings >> Rotary & Alimentador Settings >> Auto Alimentador)
Passo 34

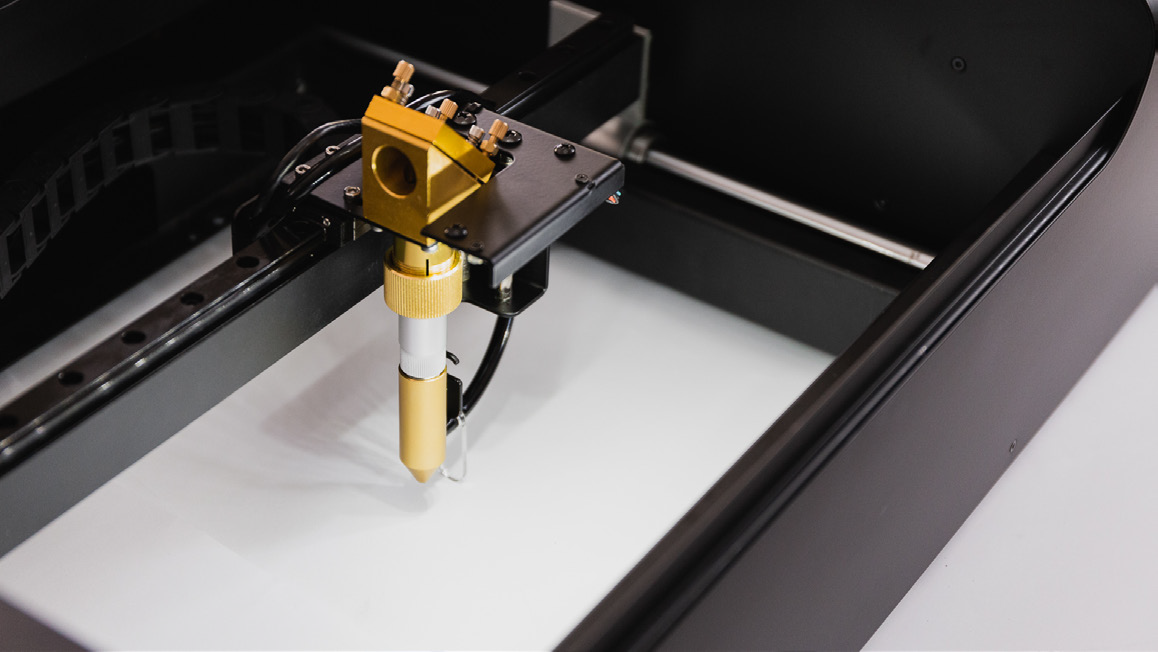

Execute o foco, manual ou automaticamente.
Passo 35
Mova a cabeça do laser para a área desejada de gravação ou corte e, em seguida, feche a tampa.
Passo 36
- Inicie o Beam Studio e abra as Configurações do Documento.
- Defina a Posição Inicial como a Posição Atual e posicione-a no canto superior esquerdo.
- Ative o recurso "Fundo Aberto".
-
Ative a função de Alimentador Automático e insira o comprimento aproximado do seu material.
Passo 37
Importe ou crie um arquivo.
Configure os parâmetros corretos de acordo com o seu material.
Passo 38
Utilize o "Enquadramento" para visualizar o percurso de gravação.
Passo 39
Inicie a tarefa.
Passo 40
Verifique o resultado.
Se o tamanho do resultado for diferente do seu projeto, use a função "Escala" nas Configurações do Documento no Beam Studio e tente novamente.
Essa função pode ser usada para aumentar ou reduzir o tamanho do projeto proporcionalmente.
- Por exemplo, se o retângulo estiver configurado para 50cm, mas o resultado for 25cm, defina a "Escala" para 2, assim o resultado será ampliado por um fator de 2. (25cm x 2 = 50cm >> Resultado)
- Outro exemplo: se o retângulo estiver configurado para 50cm, mas o resultado for 100cm, defina a "Escala" para 0,5, assim o resultado será reduzido por um fator de 0,5. (100cm x 0,5 = 50cm >> Resultado)
#FIM
