Descrição
Este artigo irá orientá-lo sobre como iniciar uma tarefa de gravação com o Alimentador Automático.
Desembalagem:
| Pacote do Alimentador Automático | |||
| # | Nome do Item | Descrição | Qtd |
| 1 | Alimentador | A parte principal que controla o movimento do material e o trajeto de gravação. | 1 unid |
| 2 | Trilho | A peça possui roletes brancos integrados, permitindo que o material se mova suavemente. | 5 unid |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 1 unid |
| 4 | Correia | É a correia dentada que será montada no alimentador, responsável pelo seu movimento. | 1 unid |
| 5 | Grampo da correia | É o retentor da correia usado para fixar a posição da correia. | 2pcs |
| 6 | Conector de trilho | É usado para conectar os trilhos e obter trilhos mais longos. | 6pcs |
| 7 | Roletes guia de borda | São usados para limitar a posição do material, evitando que se desloque na direção errada. | 1 conjunto |
| 8 | Plataforma dos roletes guia de borda | É a plataforma onde os roletes ficarão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material. | 2pcs |
| 9 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a estrutura. | 5 unid |
| 10 | Adaptador | É o adaptador do cabo, com uma entrada para o cabo da máquina e outra para o cabo do alimentador. | 1 unid |
| 11 | Ímã de trilho | O propósito desta peça é limitar a posição do material, de forma semelhante aos roletes. Também é usado para fixar a estrutura à máquina. | 4 peças |
| 12 | Suporte de posicionamento em L | O ímã será instalado no suporte para fixação na máquina. | 2pcs |
| 13 | Porca T M5 | Será a porca para o ímã. | 4 peças |
| 14 | Grampo de trilho | Será usado para fixar a montagem na máquina. Algumas configurações não necessitarão desta peça. | 1 unid |
| 15 | Cabo | Cabo para conectar a máquina ao adaptador. | 1 unid |
| 16 | Parafuso M5*6 | Parafuso curto | 6pcs |
| 17 | Parafuso M5*12 | Parafuso médio | 6pcs |
| 18 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 19 | Chave hexagonal M4 | Esta ferramenta é utilizada para realizar a montagem. | 1 unid |
| 20 | Chave hexagonal de 2,5mm | Esta ferramenta é utilizada para realizar a montagem. | 1 unid |
| 21 | Chave hexagonal de 2mm | Esta ferramenta é utilizada para realizar a montagem. | 1 unid |
| 22 | Chave de boca de 10mm | Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador. | 1 unid |
| 23 | Roda de Esfera Branca | Esta é a peça de reposição para as rodas de esferas brancas que são embutidas nos trilhos. | 3 unidades |
| Pacote de Extensão | |||
| # | Nome do Item | Descrição | Qtd |
| 1 | Trilho | A peça possui roletes brancos integrados, permitindo que o material se mova suavemente. | 6pcs |
| 2 | Conector de trilho | É usado para conectar os trilhos e obter trilhos mais longos. | 6pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 2pcs |
| 4 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a estrutura. | 5 unid |
| 5 | Parafuso M5*6 | Parafuso curto | 8 unidades |
| 6 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 7 | Parafuso M5*25 | Parafuso extralongo | 4 peças |
| 8 | Correia de 3m (300mm) | Esta correia será utilizada para substituir a original ao usar a configuração mais longa. | 1 unid |
| 9 | Cabo de Extensão | Este cabo será utilizado para estender o cabo do alimentador ao usar a configuração mais longa. | 1 unid |
| 10 | Roda de Esfera Branca | Esta é a peça de reposição para as rodas de esferas brancas que são embutidas nos trilhos. | 3 unidades |
Etapa 1
Instale o Kit de Base Aberta do beamo. Consulte o link abaixo.
beamo - Kit de Base Aberta
Etapa 1.1
Instale o Acessório de Obturador do Laser do beamo.
(Por favor, pule esta etapa — o acessório será lançado em breve.)
Passo 2
Após instalar o Kit de Base Aberta, desligue a máquina e desconecte o cabo de alimentação
Passo 3
Localize o trilho principal (o que possui uma correia) e remova os conectores do trilho.
(Outros conectores de trilho podem estar presentes em outros trilhos.)
Passo 4
Solte a correia e identifique o lado mais longo.
Afrouxe o retentor da correia utilizando a chave Allen pequena.
| Lado Curto da Correia | Lado Longo da Correia |
Simultaneamente, por favor aperte o retentor da correia no lado curto.
Passo 5
Prepare o alimentador e o trilho principal.
Insira o trilho principal na polia, introduzindo primeiro o lado longo da correia.
Encaixe a correia na engrenagem, puxando-a para cima e depois guiando-a para baixo, formando um formato de pico.
É fundamental inserir a correia nesta direção, garantindo que o lado mais longo fique do mesmo lado da superfície plana do alimentador.
Passo 6
Prepare dois conectores de trilho e um trilho de extensão (com rodas esféricas brancas).
Cada bloco tem quatro parafusos. Fixe dois parafusos no trilho principal e dois no trilho de extensão para obter uma fixação firme.
(Nota: Certifique-se de que o trilho de extensão tenha rodas brancas, pois elas são para o movimento dos alimentadores. Os conectores devem estar do mesmo lado e abaixo das rodas brancas.)
Passo 7
Fixe a correia no lado mais longo usando o retentor de correia que foi removido anteriormente.
(Certifique-se de que a correia esteja bem esticada antes de fixá-la.)
Verifique se a correia está bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.
Passo 8
Prepare 1 viga de fixação do trilho e 1 parafuso longo (M5x22).

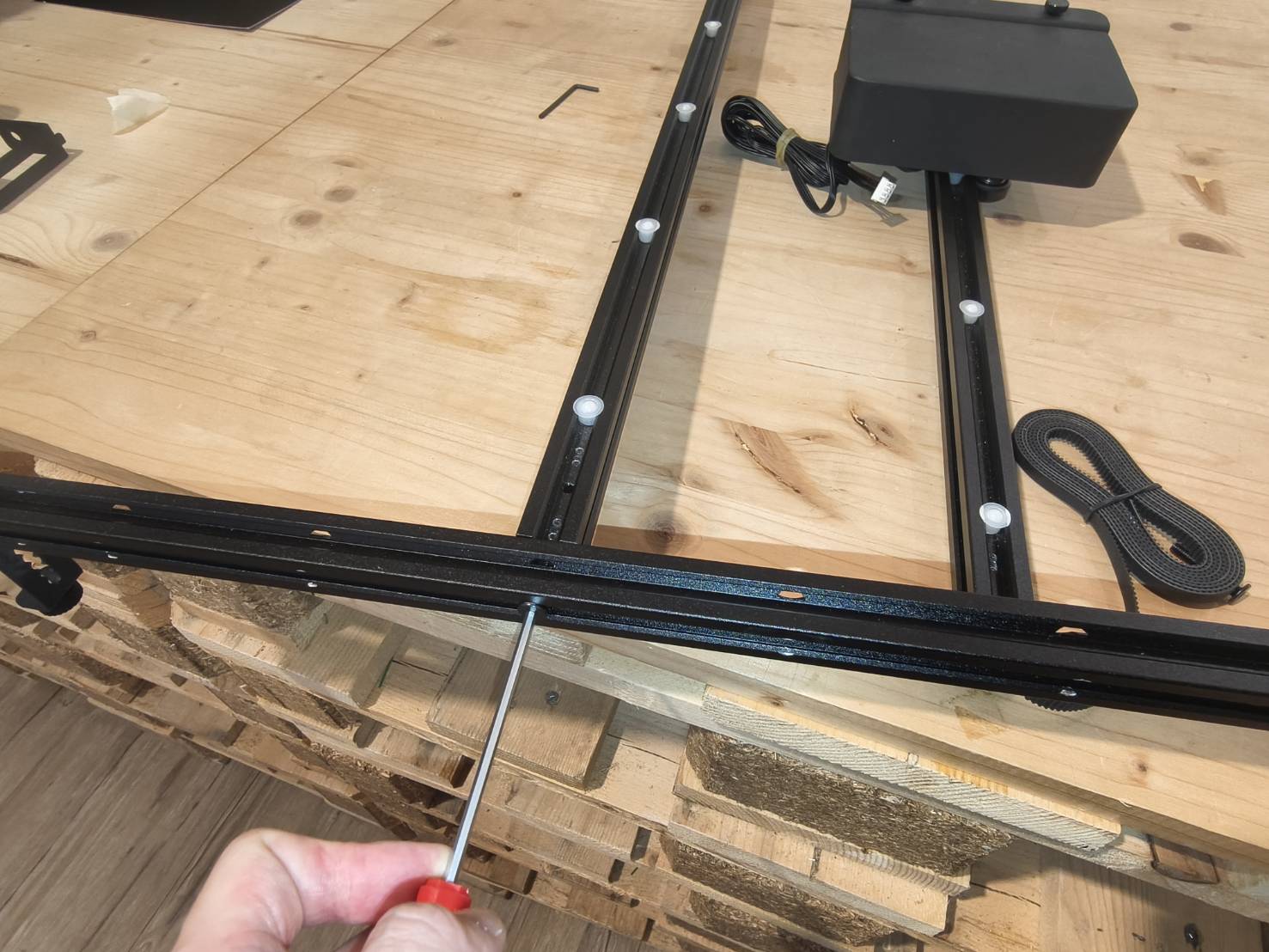

Conecte a viga de fixação ao trilho do alimentador e instale-a usando o furo do parafuso no centro da viga.
Passo 9

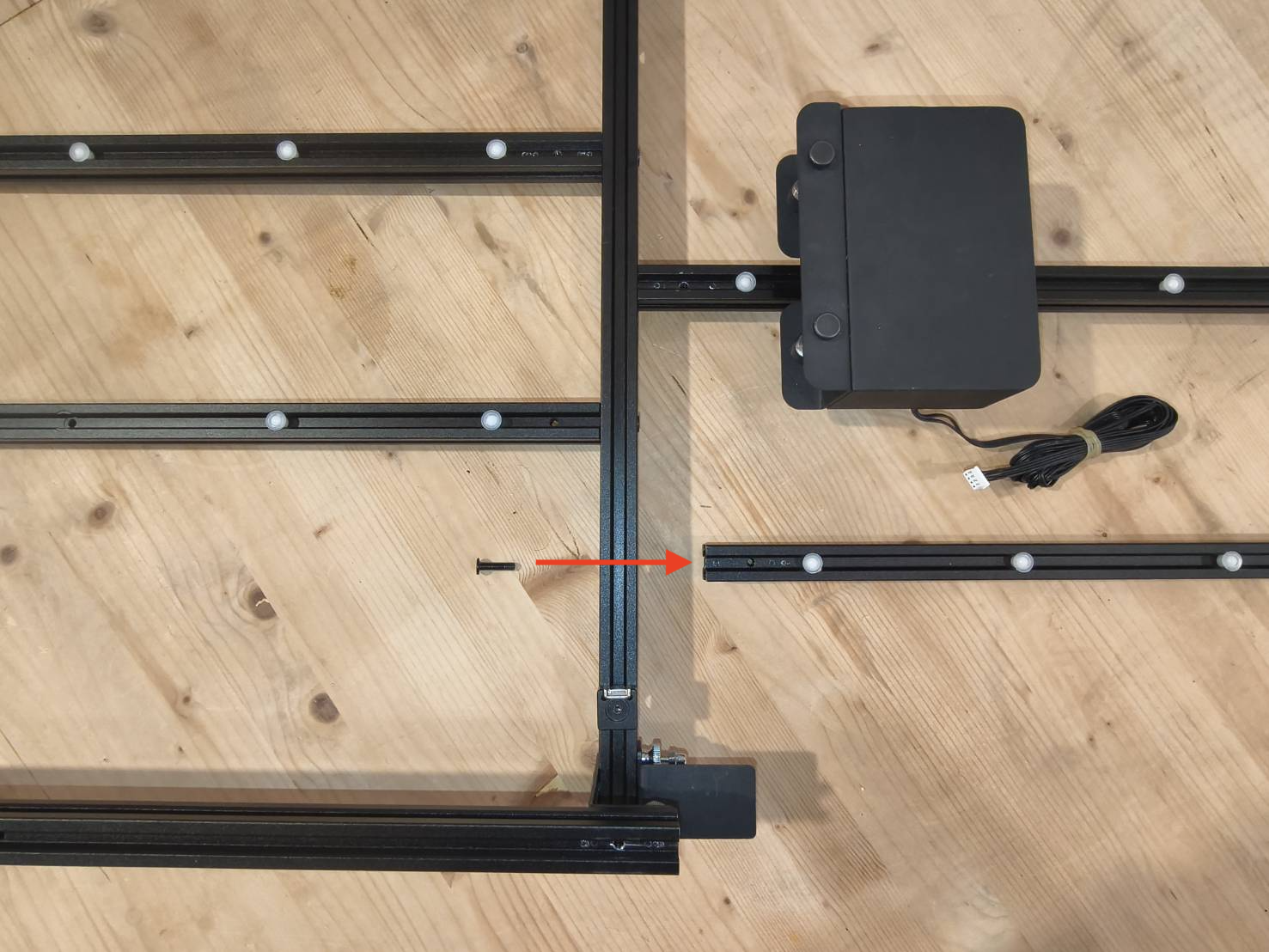

Prepare um trilho e um parafuso M5x22.

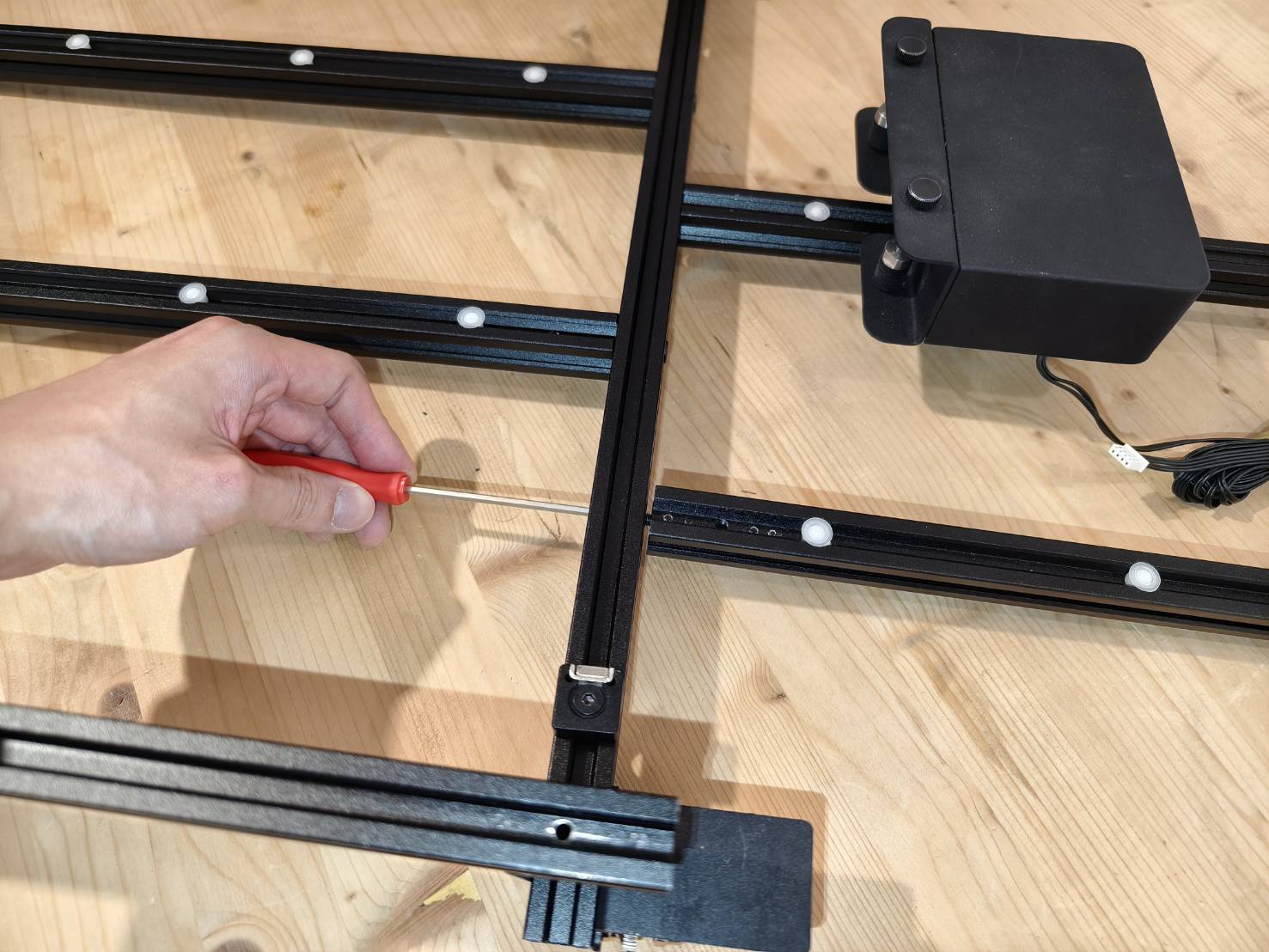

Fixe o trilho à viga próximo ao furo do parafuso central.
Passo 10
Prepare 2 elevadores de trilho e 2 parafusos médios (M5x12).
Instale os elevadores de trilho em ambos os lados da viga de fixação, com o parafuso apertado manualmente voltado para o lado do alimentador.
Passo 11
Prepare dois trilhos.
Instale os dois trilhos sobre as pernas de suporte em ambos os lados, com os roletes brancos voltados para baixo. Fixe-os usando os parafusos de aperto manual.
Passo 12
Prepare 2 elevadores de trilho.
Instale os elevadores de trilho sob as bordas dos trilhos em ambos os lados e fixe-os usando parafusos de aperto manual.
Passo 13
Prepare 2 ímãs de trilho e 2 parafusos longos (M5x22).
Instale os ímãs de trilho na borda superior dos dois lados do trilho, garantindo que o lado magnético prateado esteja voltado para o alimentador.
Passo 14
Prepare 2 ímãs de trilho, 2 parafusos médios (M5x12) e 2 porcas T.
Combine as porcas e parafusos, mas não os aperte completamente; apenas certifique-se de que os parafusos estejam encaixados.
Em seguida, instale os blocos magnéticos na parte superior da viga de fixação do trilho, fixando-os temporariamente. A posição deles será ajustada nas etapas seguintes.
Se toda a estrutura não estiver nivelada ou a superfície do tampo não estiver plana, você pode ajustar a altura dos suportes de elevação.
Passo 15
Prepare duas plataformas de roletes guia de borda.
Em seguida, instale-as na viga de fixação do trilho central, voltadas para trás e em direção ao lado do alimentador.
Por favor, instale as duas plataformas nas posições mais externas primeiro.
As plataformas podem ser movidas e poderão ser reposicionadas dependendo da largura do seu material, o que será abordado mais adiante neste artigo.
Passo 16
Prepare dois conectores de trilho e um trilho de extensão (com rodas esféricas brancas).
Estenda o trilho e o conector do trilho em direção à parte traseira.
Passo 17

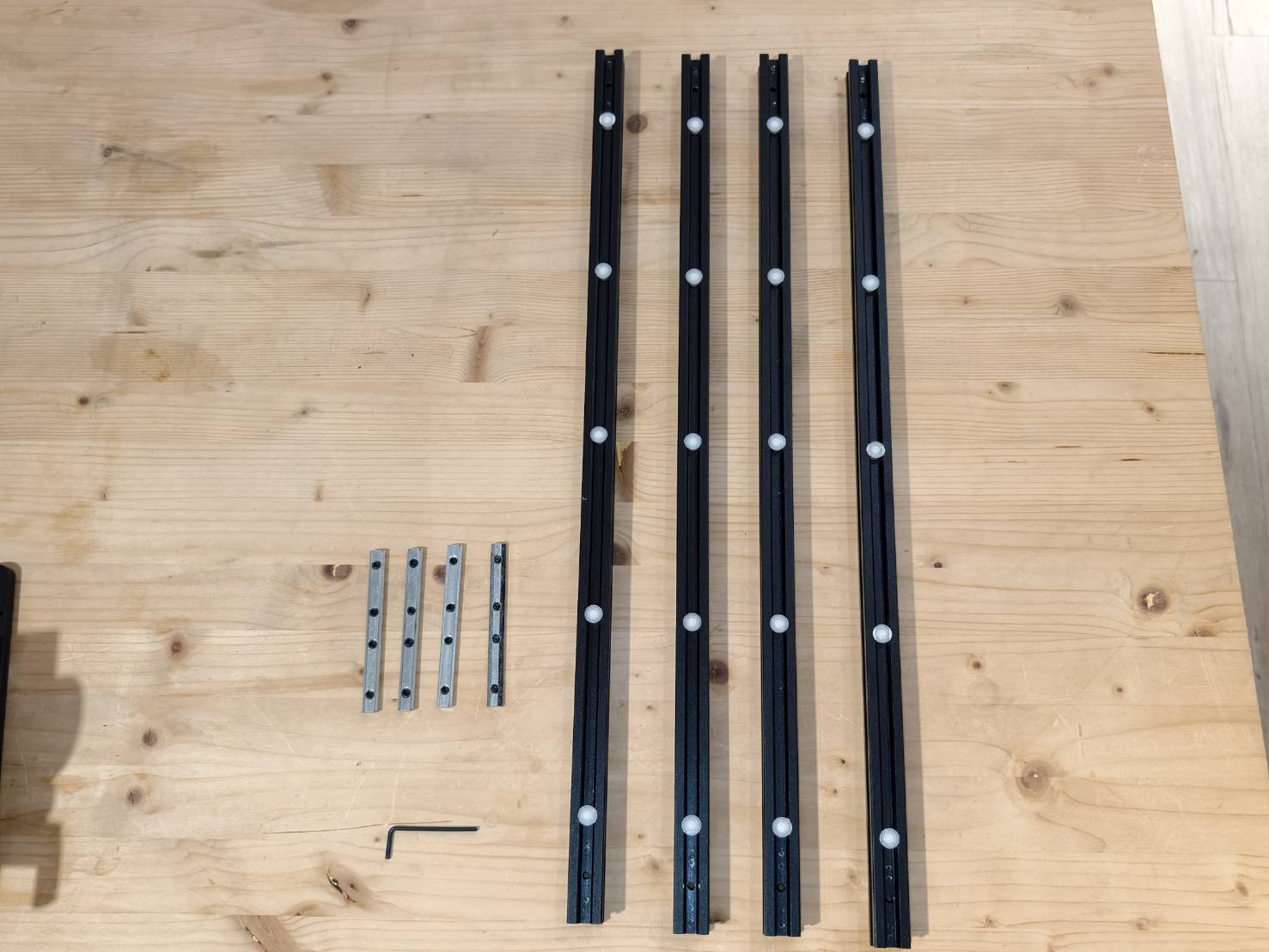

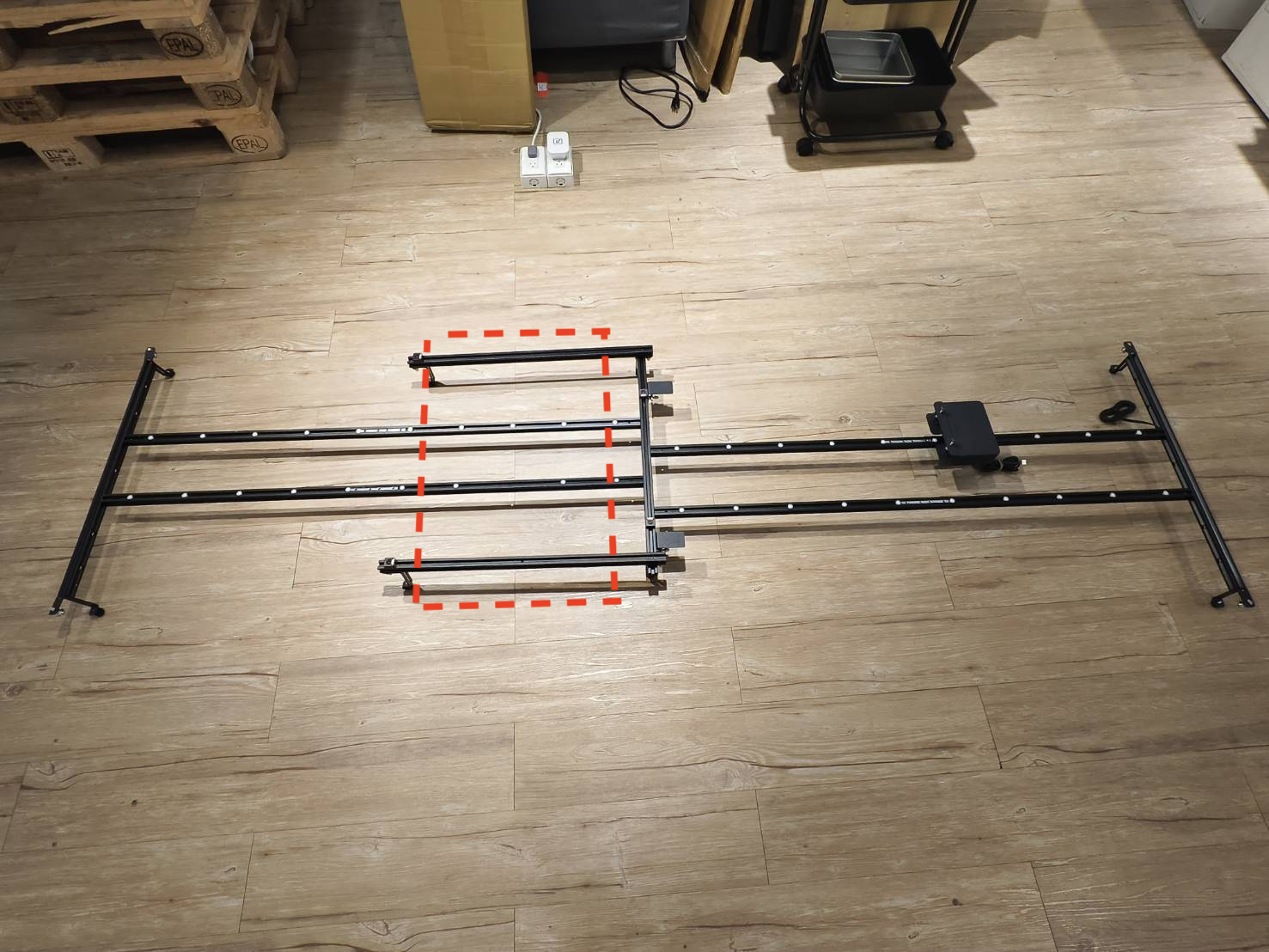

Prepare 4 trilhos e 4 conectores de trilho.

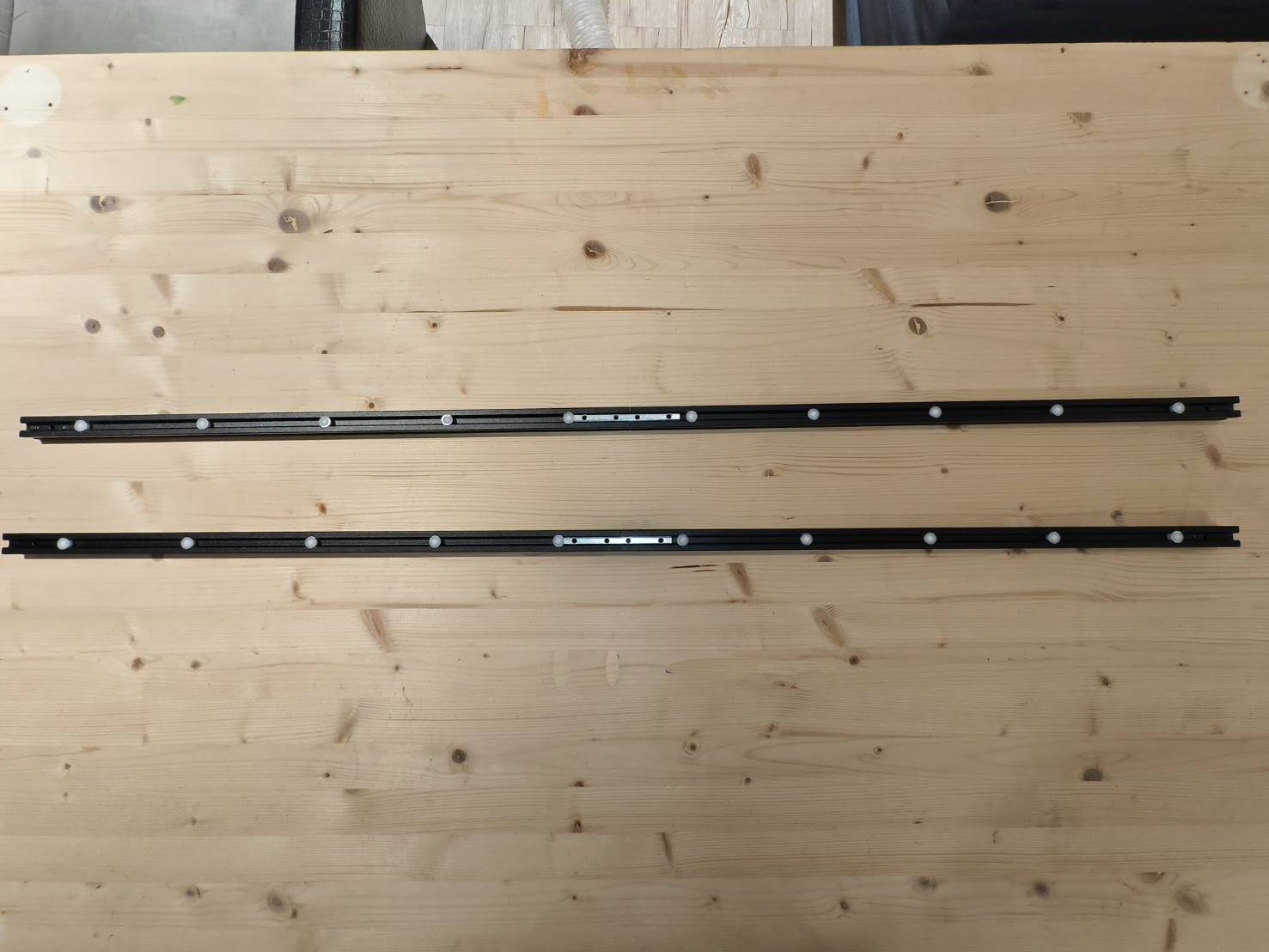

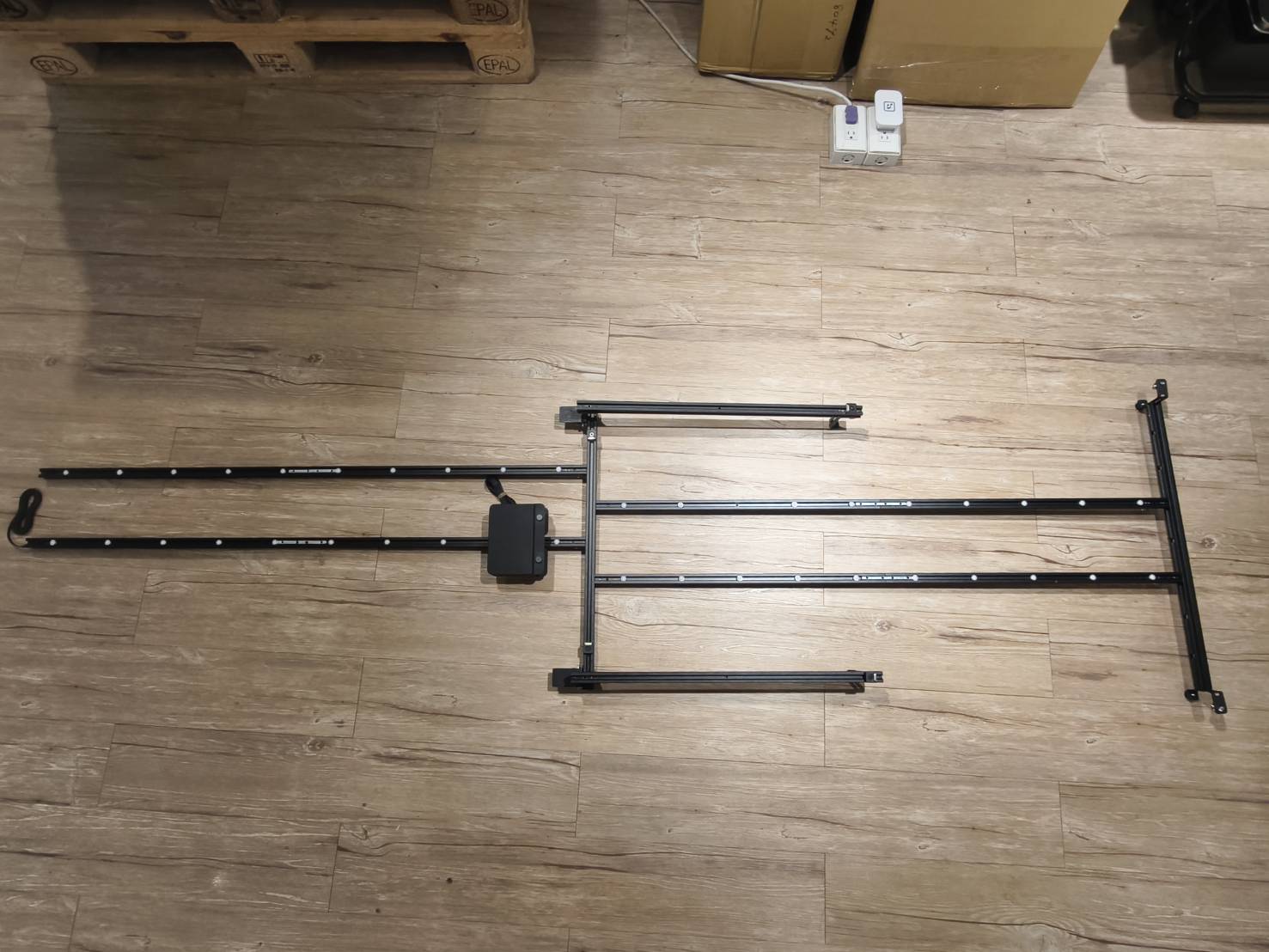

Em seguida, conecte cada conjunto, formando duas montagens de trilho estendidas.
Passo 18
Prepare 2 vigas de fixação do trilho, 4 elevadores de trilho e 4 parafusos curtos (M5*6).
Use os parafusos curtos para fixar os elevadores de trilho em ambas as extremidades de cada viga de fixação. Você terá dois conjuntos de montagens de viga de fixação com elevadores de trilho.
Siga as etapas abaixo para a instalação:
Certifique-se de que, quando a viga de fixação do trilho estiver na posição vertical, os furos dos parafusos estejam nas laterais, não na parte superior ou inferior.
Se os furos não estiverem nas laterais, afrouxe os parafusos, gire os elevadores do trilho e, em seguida, aperte os parafusos novamente.

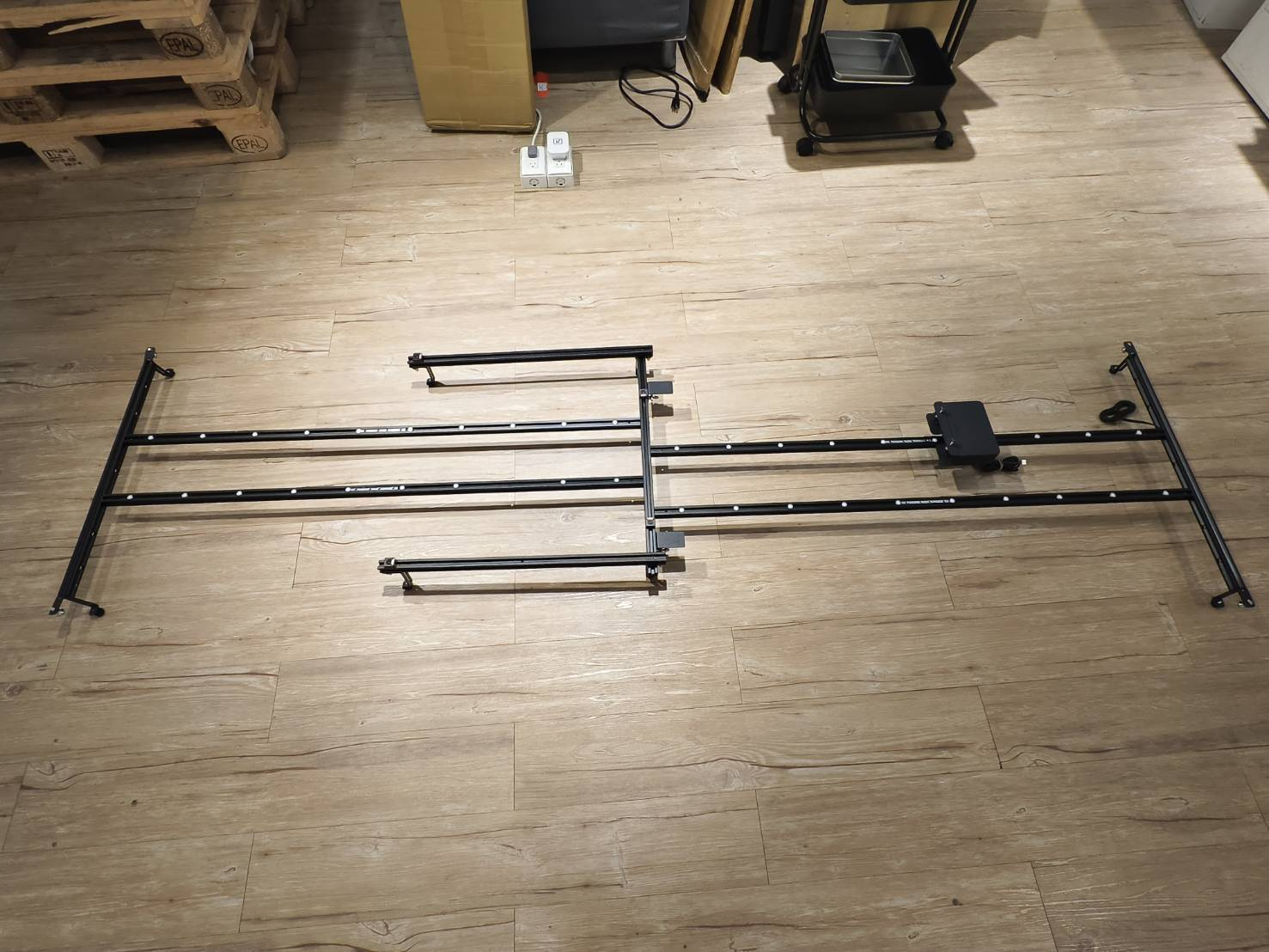

Passo 19

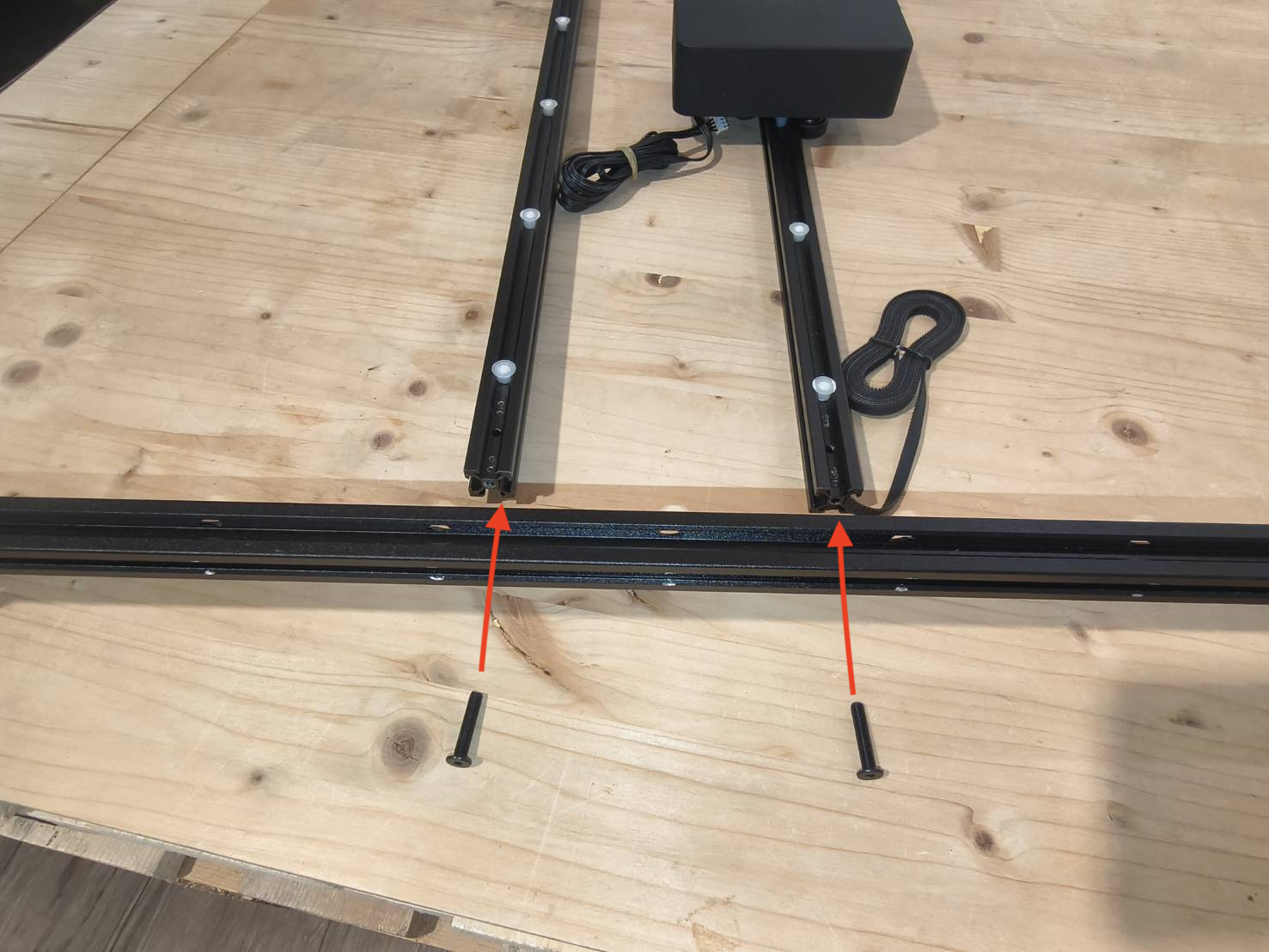

Prepare 1 trilho estendido e 1 parafuso longo (M5x22).
Instale o trilho estendido na viga de fixação, usando o furo do parafuso próximo ao centro.
Passo 20
Prepare 1 conjunto de apoios para pés da viga do trilho e 2 parafusos longos (M5x22).
Instale-o no outro lado para fixá-lo, com o apoio preto do pé da viga do trilho voltado para baixo.
Se a estrutura geral não estiver nivelada, ajuste a posição dos parafusos dos pés de apoio para elevá-la ou abaixá-la conforme necessário.
Passo 21
Prepare um trilho de extensão e um parafuso longo (M5x22).
Instale o trilho de extensão na viga, no lado mais próximo do alimentador, usando o furo de parafuso mais externo.
Passo 22
Prepare 1 conjunto de apoio do pé da viga e 2 parafusos longos (M5x22).
Instale-o no outro lado para fixá-lo, garantindo que o apoio preto do pé da viga esteja voltado para baixo.
Se a estrutura geral não estiver nivelada, ajuste a posição dos parafusos dos pés de apoio para elevá-la ou abaixá-la conforme necessário.
Passo 23

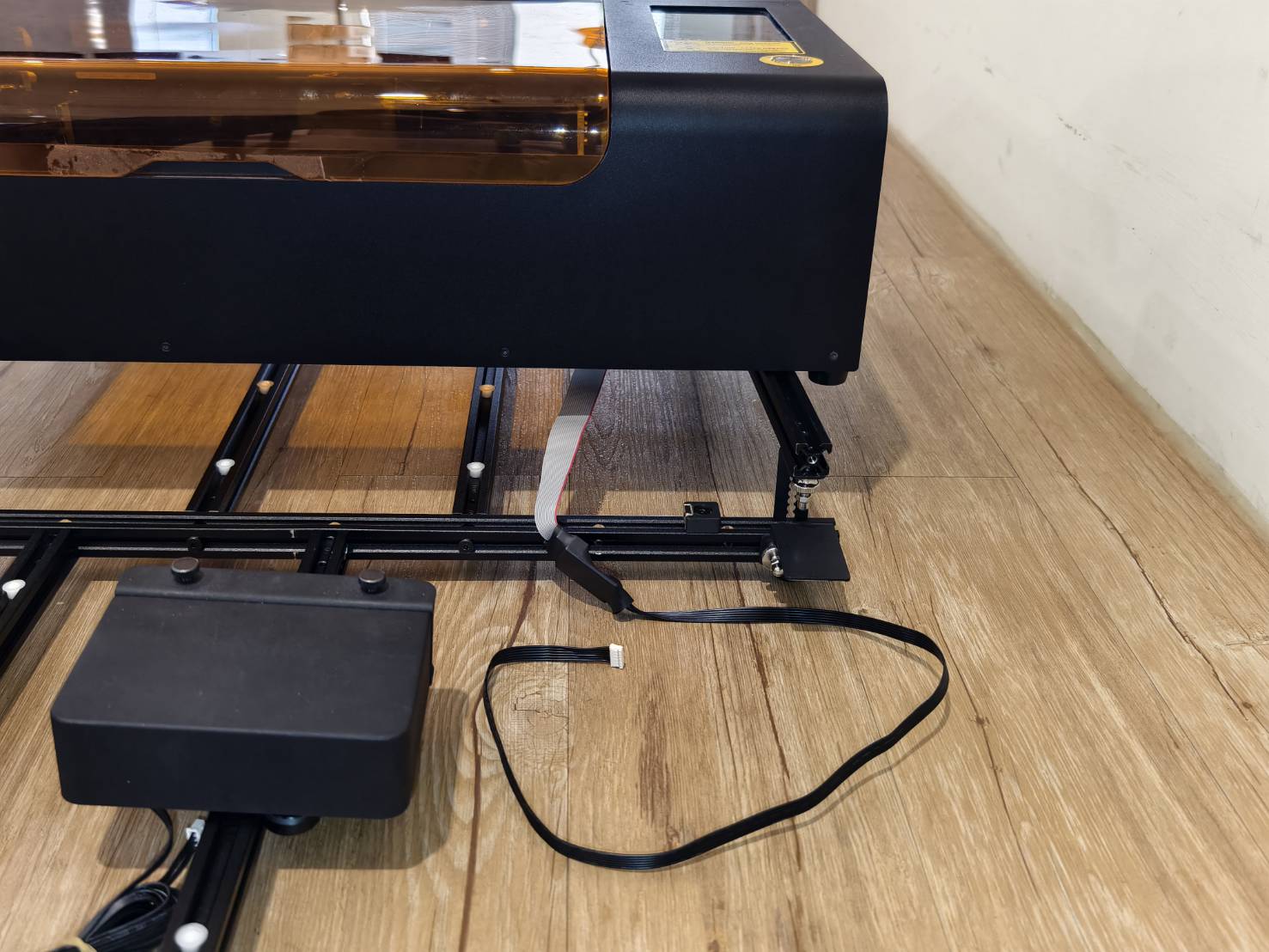

Retire o cabo de conexão.
Conecte o conector do cabo cinza à parte inferior da máquina.
Passo 24

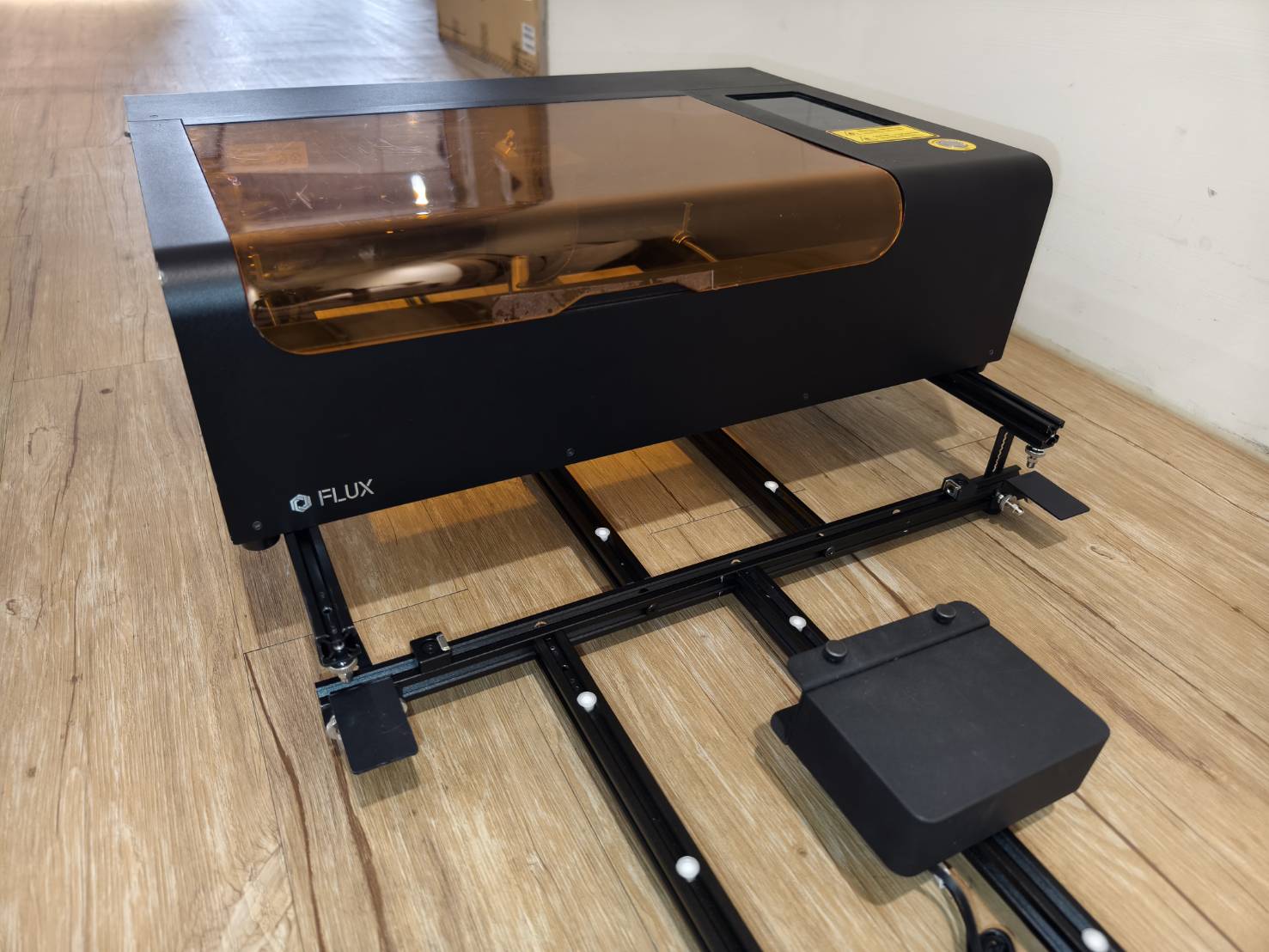

Posicione a máquina sobre o alimentador, conforme mostrado na imagem abaixo. (Certifique-se de que a posição esteja correta.)
Assegure-se de que a máquina não pressione os cabos de conexão.

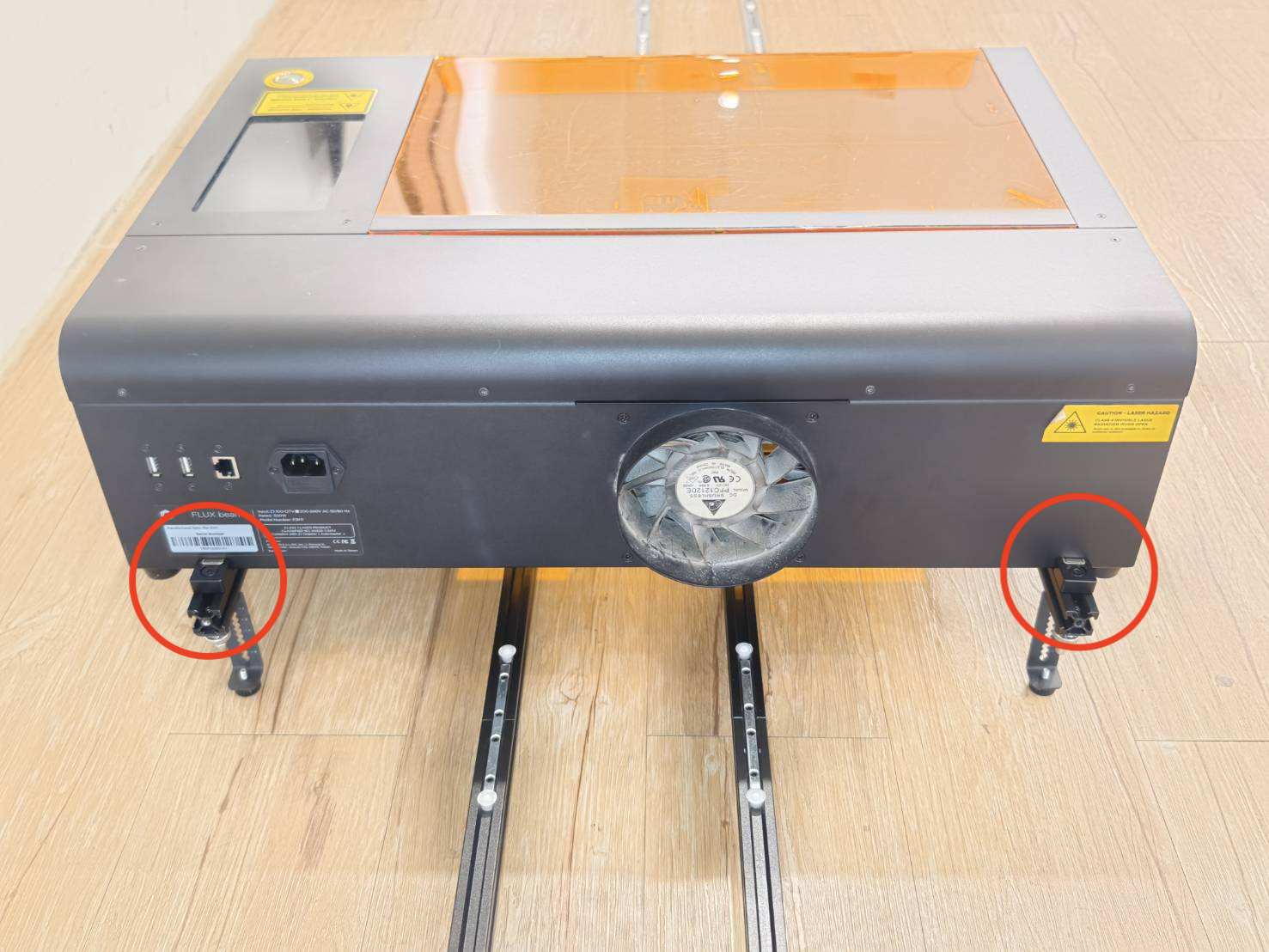

Verifique se o ímã no círculo vermelho está firmemente fixado à carcaça da máquina.
Passo 25
Localize o adaptador, insira a outra extremidade do cabo de conexão na caixa e, em seguida, conecte o adaptador à máquina.
Passo 26
Se houver uma braçadeira no cabo de conexão do Alimentador, corte-a.
Conecte o cabo do Alimentador ao adaptador.
Passo 27
Posicione o material, assegurando que esteja nivelado contra o Alimentador, e então aperte os parafusos de orelha para fixar o material.
Empurre e puxe o material para frente e para trás para testar, observando a aparência do material sob a tampa inferior da máquina para confirmar se está nivelado.
Passo 28
Ajuste a posição dos ímãs do Trilho limitador instalados na etapa 14.
Ajuste a posição da plataforma do rolo Guia de Borda conforme o vídeo abaixo, alinhando-a rente à borda externa do ímã do Trilho limitador.
Instale os roletes. Os roletes com mola podem ser instalados tanto à esquerda quanto à direita, sem restrição. Seu principal objetivo é evitar o desvio do material.
| Instalação Invertida (para materiais com espessura menor que 5mm) | |
| Instalação Normal (para materiais com espessura maior que 5mm)） | |
Etapa 29
Ligue a máquina.
Certifique-se de que a trava de segurança esteja inserida na parte traseira da máquina.
Etapa 30
Certifique-se de que você esteja usando as seguintes versões de software e firmware:
|
Versão do Beam Studio 2.5.3 ou superior (Tutorial) |

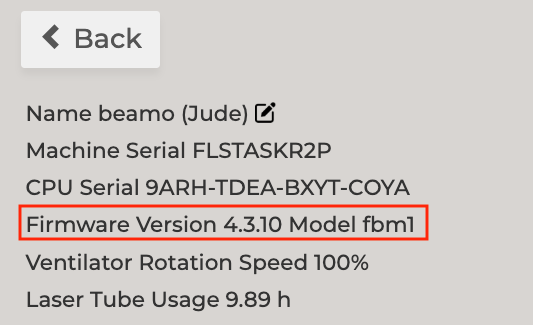

Versão do Firmware 4.3.10 ou superior. (Tutorial) |
|
|

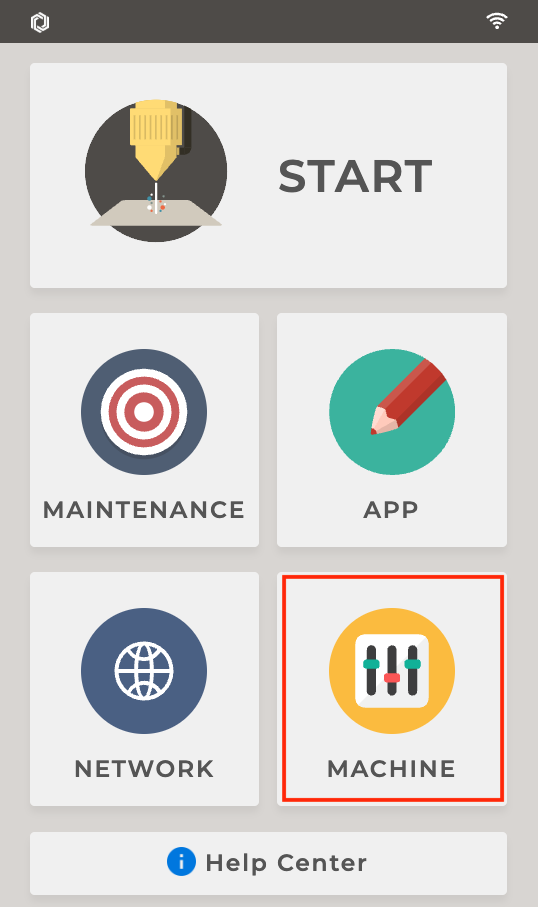

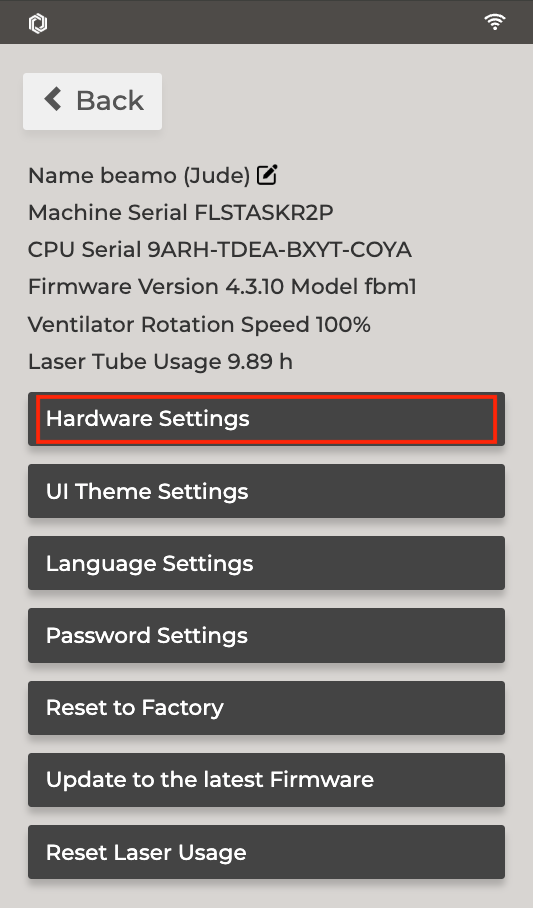

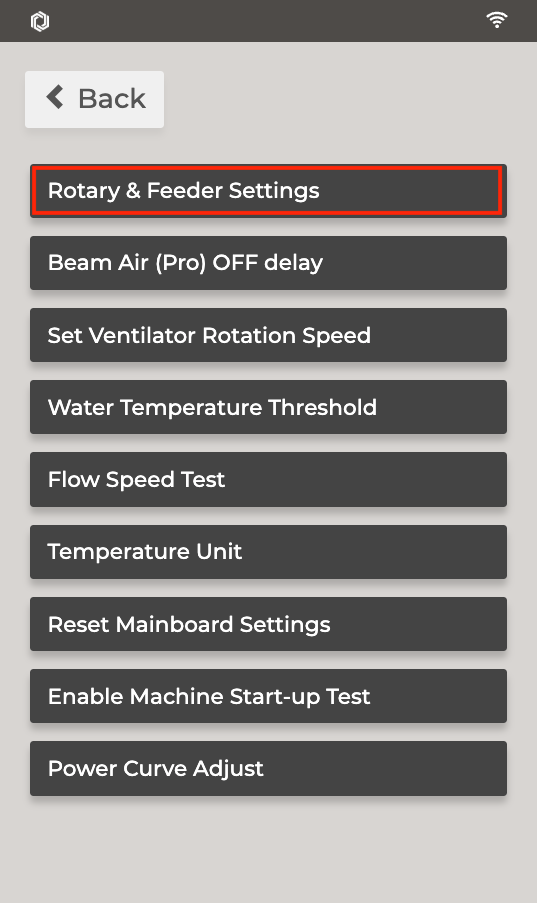

Vá para "Configurações de Hardware" para ativar a função do alimentador.

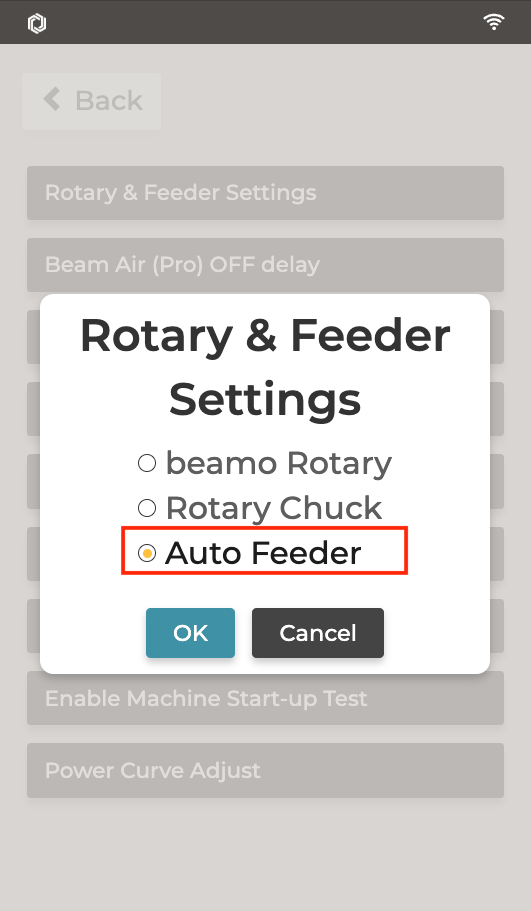

(Machine >> Hardware Settings >> Rotary & Alimentador Settings >> Auto Alimentador)
Etapa 31
Realize o foco, manualmente ou automaticamente.
Etapa 32

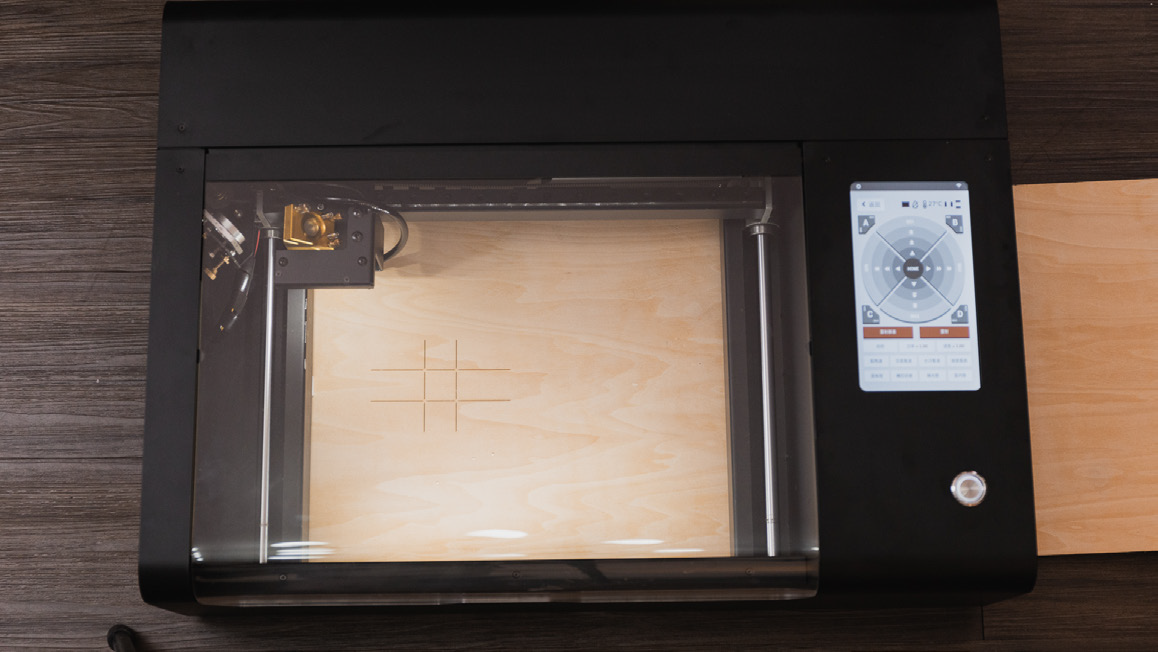

Mova a cabeça do laser para a área que deseja gravar ou cortar e, em seguida, feche a tampa.
Etapa 33
- Inicie o Beam Studio e abra as Configurações do Documento.
- Defina a Posição Inicial como a Posição Atual e posicione-a no canto superior esquerdo.
- Ative o recurso "Fundo Aberto".
-
Ative a função de Alimentador Automático e insira o comprimento aproximado do seu material.
Etapa 34
Importe ou crie um arquivo.
Configure os parâmetros corretos de acordo com o seu material.
Etapa 35
Utilize o "Enquadramento" para visualizar o percurso de gravação.
Etapa 36
Inicie o trabalho.
Etapa 37
Verifique o resultado.
Se o tamanho do resultado for diferente do seu projeto, use a função "Escala" nas Configurações do Documento no Beam Studio e tente novamente.
Essa função pode ser usada para aumentar ou reduzir o tamanho do projeto proporcionalmente.
- Por exemplo, se o retângulo estiver configurado para 50cm, mas o resultado for 25cm, defina a "Escala" para 2, assim o resultado será ampliado por um fator de 2. (25cm x 2 = 50cm >> Resultado)
- Outro exemplo: se o retângulo estiver configurado para 50cm, mas o resultado for 100cm, defina a "Escala" para 0,5, assim o resultado será reduzido por um fator de 0,5. (100cm x 0,5 = 50cm >> Resultado)
#END
