Se você foi redirecionado para este guia, isso indica que o caminho vertical do seu 3º espelho não pode ser alinhado, ou você substituiu o tubo de laser, o conjunto do suporte do 2º espelho, etc.
Neste guia, os seguintes ajustes avançados serão abordados.
A linha horizontal para o caminho do 2º espelho até a entrada do 3º espelho.
A linha vertical para o caminho do 2º espelho até a entrada do 3º espelho.
O caminho vertical do 3º espelho até a mesa de trabalho.
Antes de começar
Certifique-se de que o caminho do 1º ao 2º espelho e o caminho do 2º ao 3º espelho estejam bem alinhados. Caso contrário, as etapas desta página irão piorar o seu caminho óptico.
Consulte este artigo, 4-10 Ajuste do Caminho Óptico, do Passo 1 ao Passo 7.1 para garantir que os caminhos mencionados estejam bem alinhados.
Passo 1

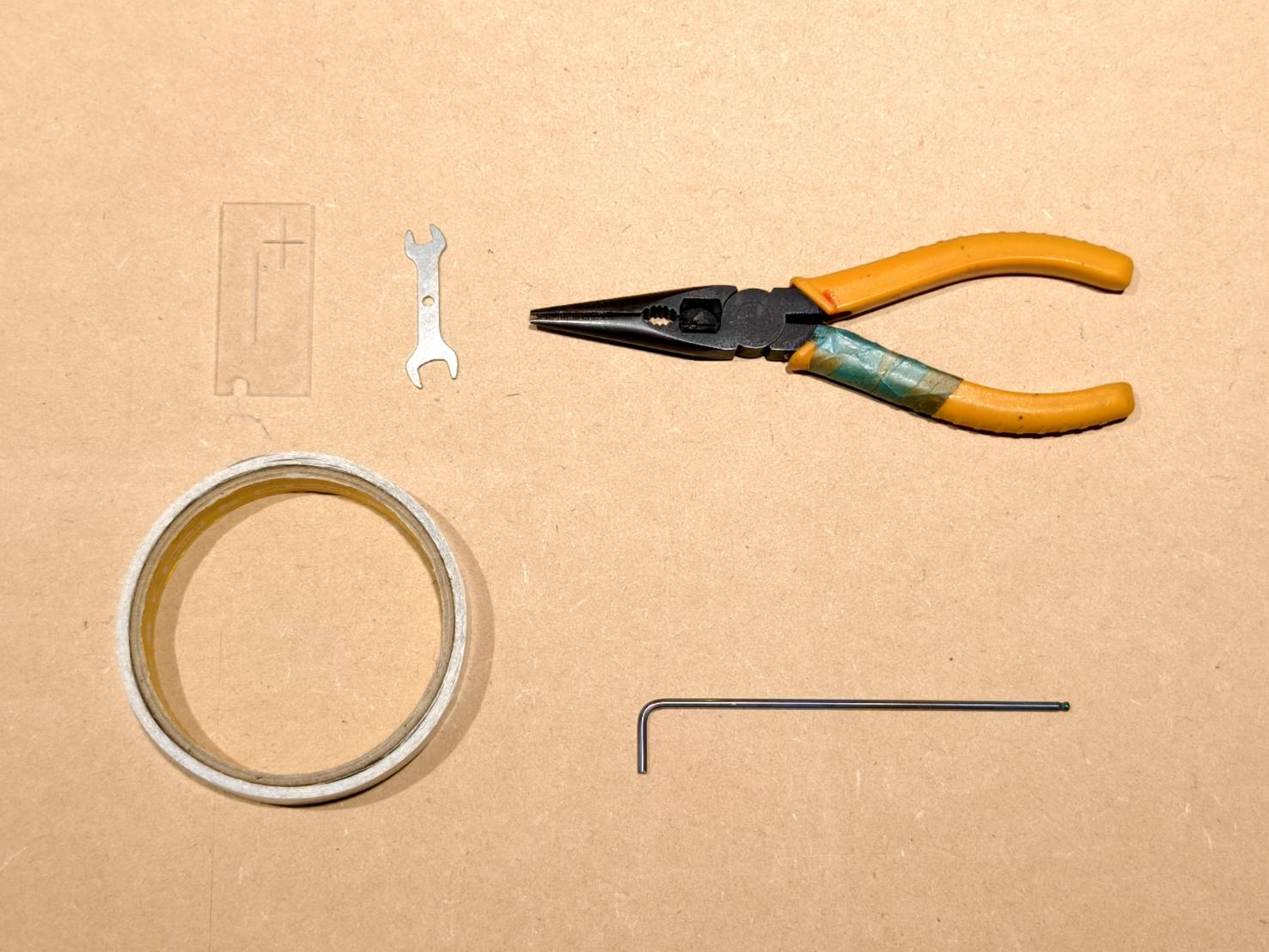

Prepare as seguintes ferramentas.
Ferramenta OPA
Chave de boca dupla
Alicate
Fita dupla face
Chave Allen de 2,5mm
Passo 2

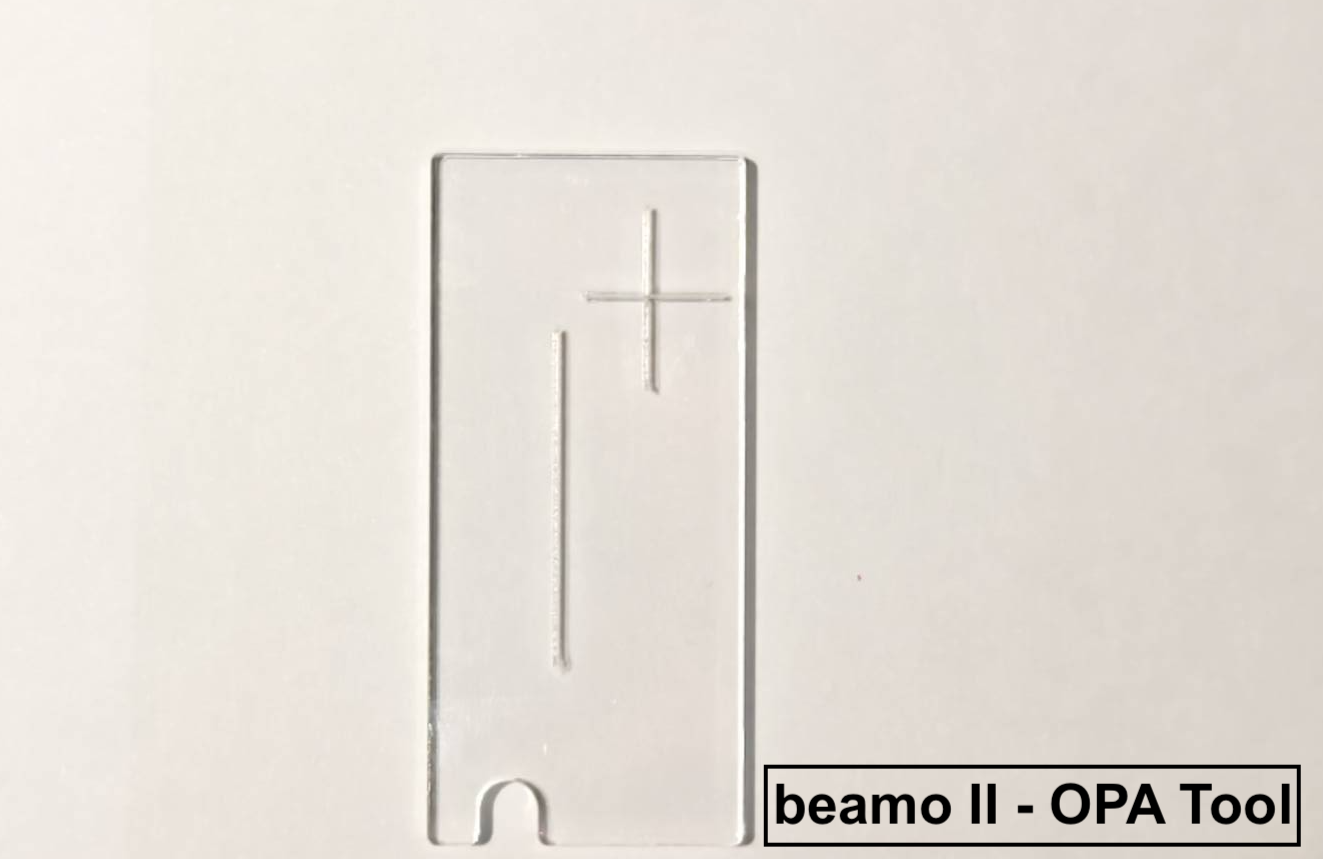

Use a ferramenta OPA para verificar se o ponto está posicionado no centro da entrada do 3º espelho. Esta etapa ensinará como verificar o alinhamento vertical do feixe na entrada do 3º espelho usando uma ferramenta OPA.
Por favor, use o link para baixar o arquivo e use um acrílico transparente de 3mm para gravar e cortar.

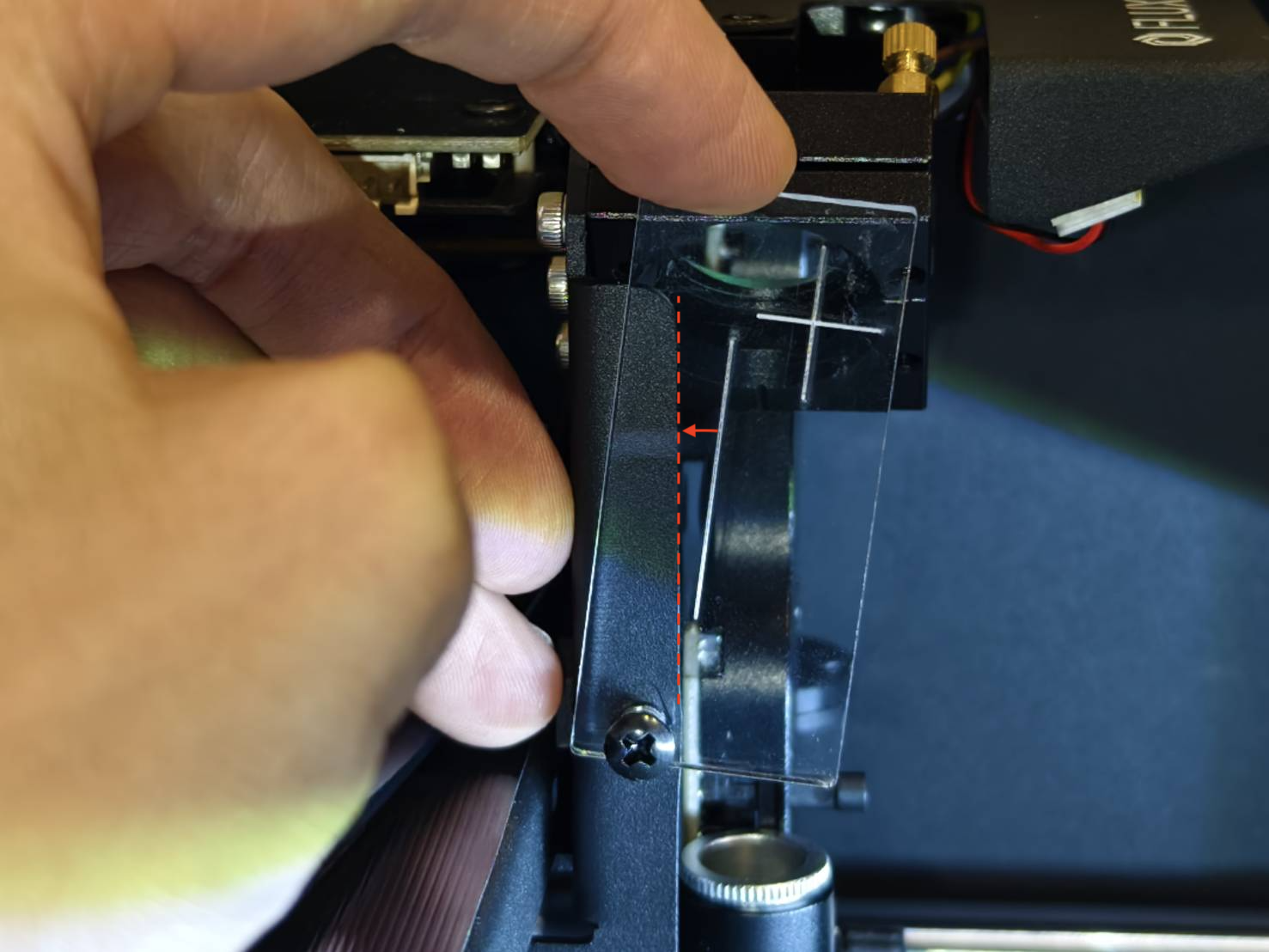

A ferramenta será posicionada no parafuso da entrada do 3º espelho. A linha mais longa à esquerda será alinhada com a borda da peça metálica.
Se sua máquina não conseguir cortar em nenhuma área da mesa, você precisará fazer uma ferramenta temporária. Por favor, consulte o guia, Guia da Ferramenta Temporária OPA.

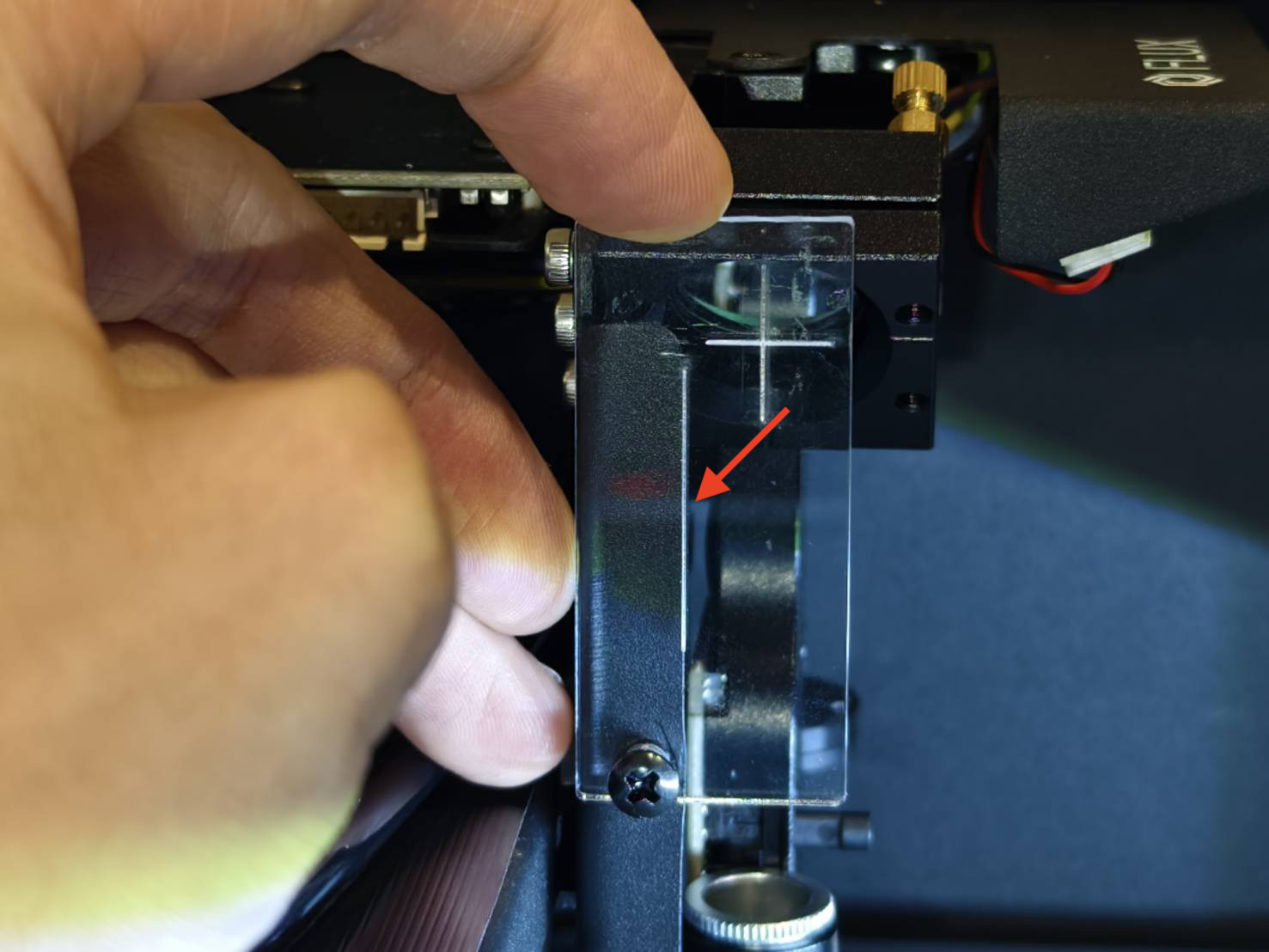

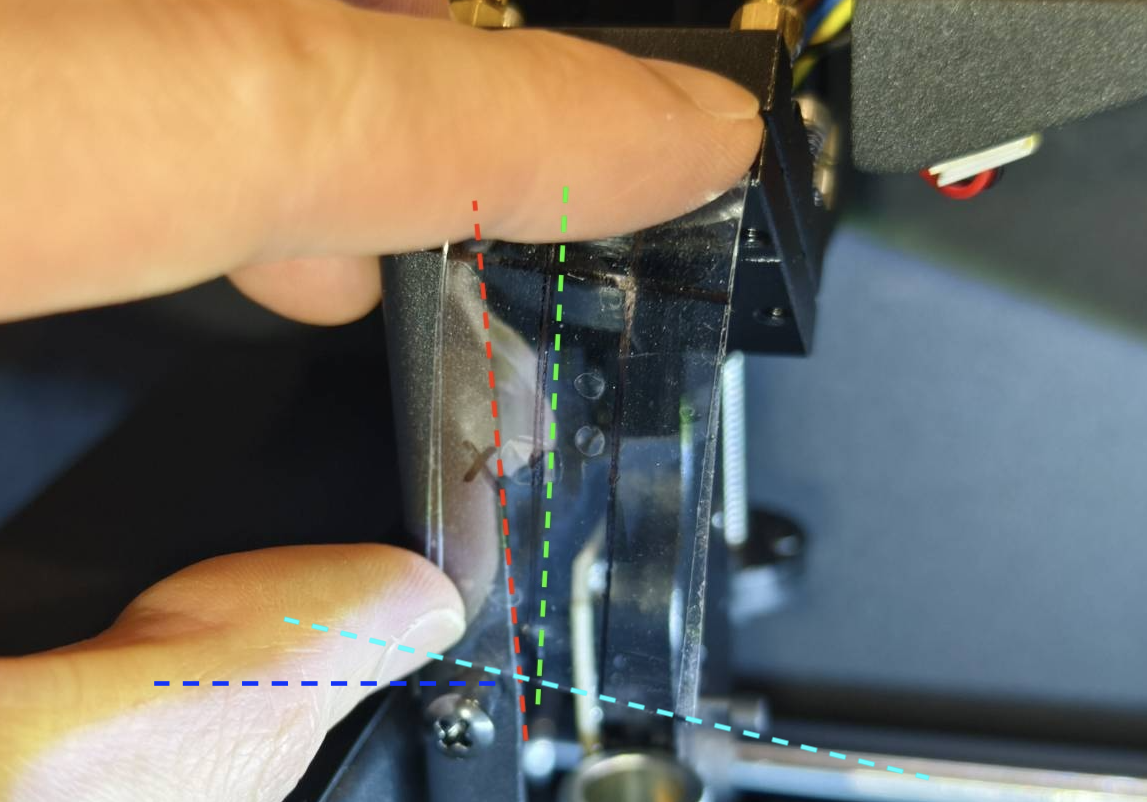

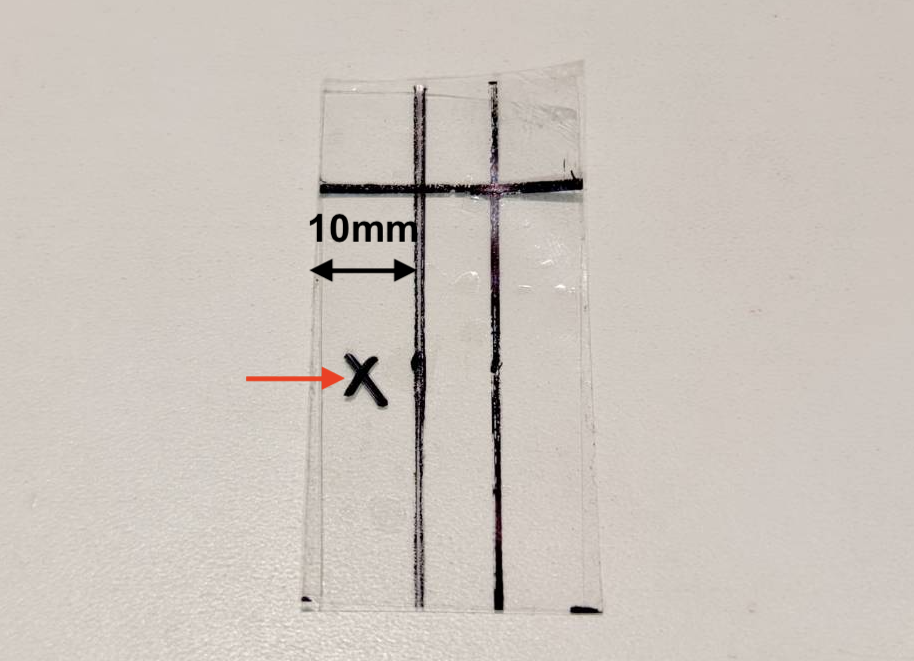

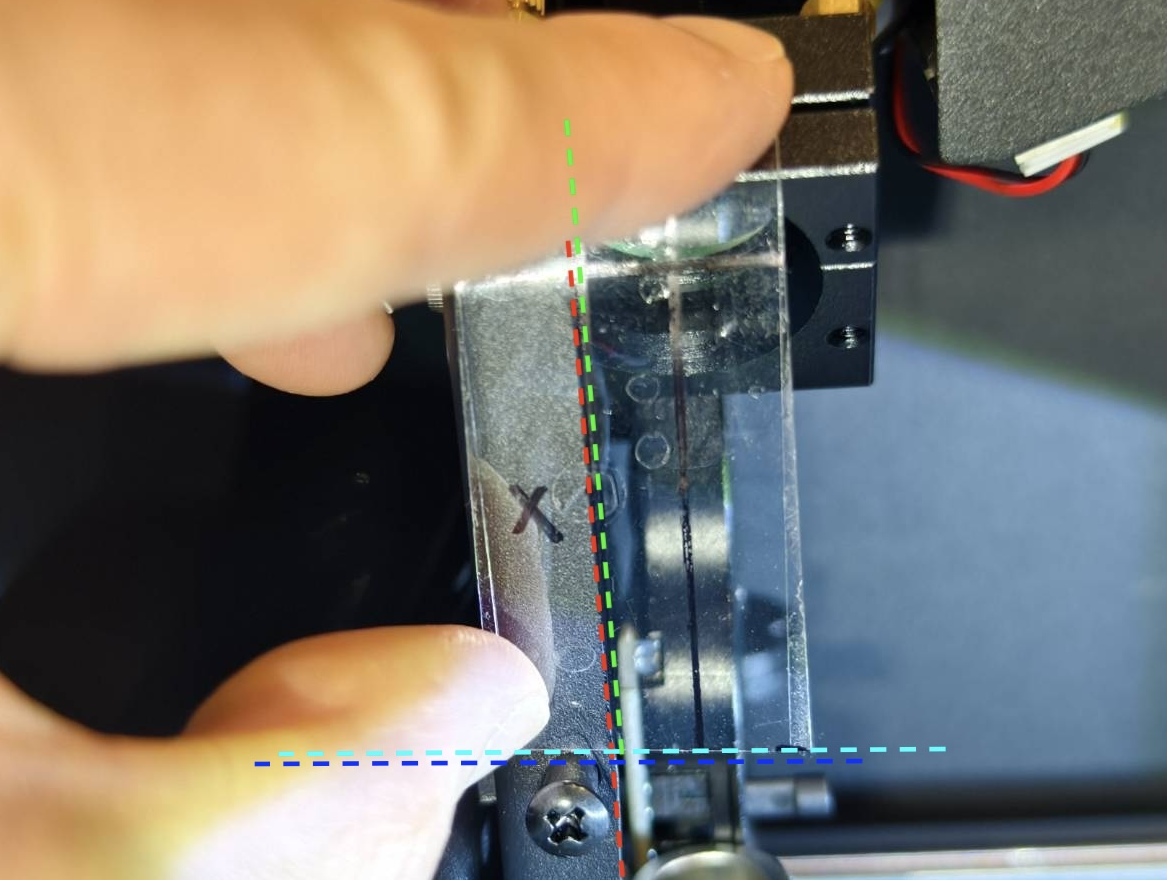

A ferramenta será posicionada no parafuso da entrada do 3º espelho. O lado com a marca "x" ficará no lado esquerdo e a linha de 10mm será alinhada com a peça metálica. Certifique-se de que a parte inferior da ferramenta esteja apoiada na superfície superior do parafuso.
Assim que tiver a ferramenta, mova o cabeçote do laser para o centro e faça 5 pulsos. Use a ferramenta para verificar se o ponto está próximo à linha vertical.

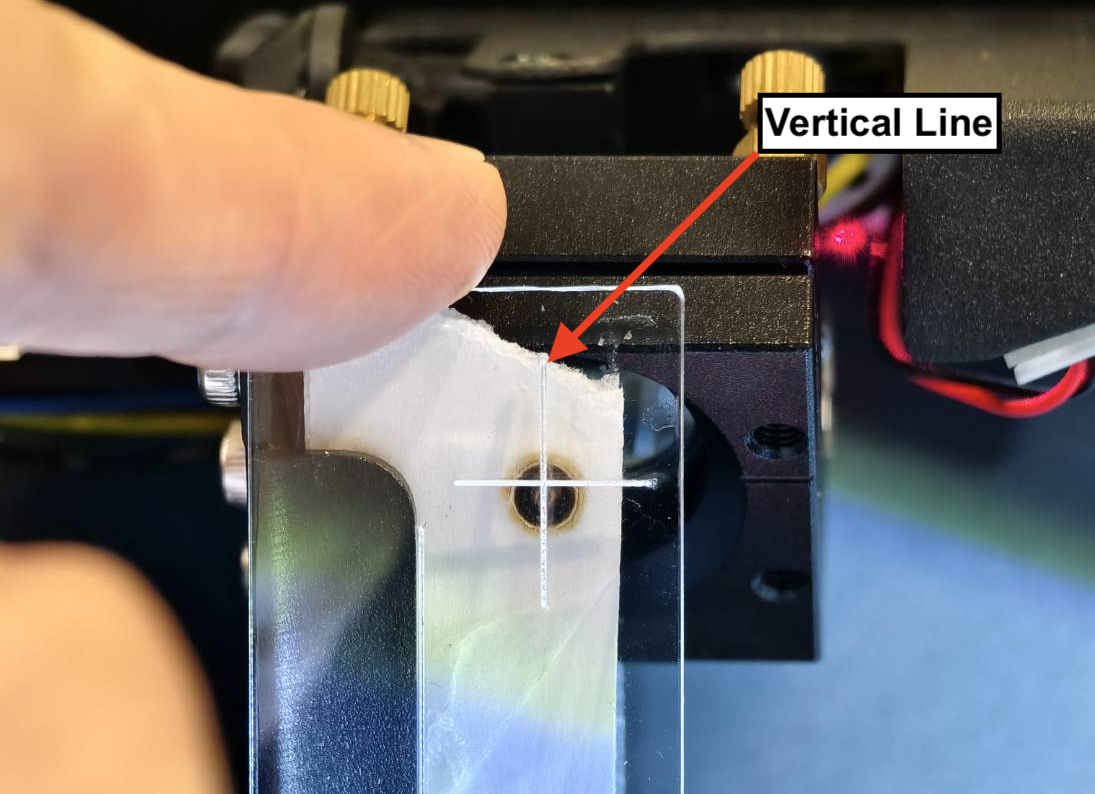

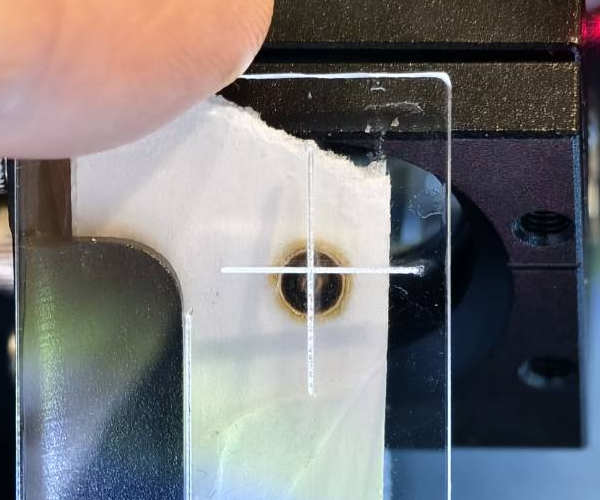

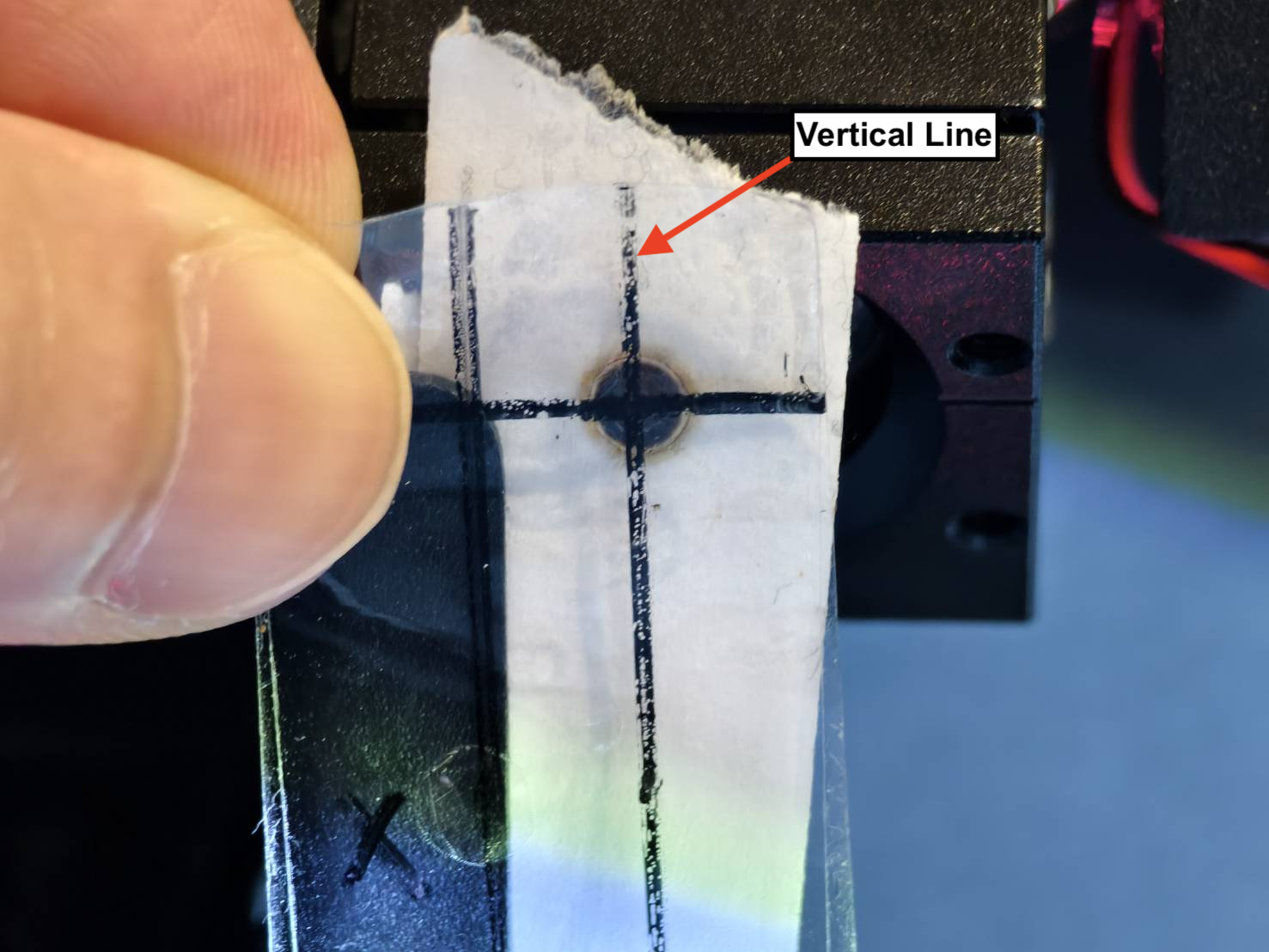

Verifique a linha vertical com a ferramenta. Alinhe o círculo ou os pontos da ferramenta com a entrada e verifique a posição do ponto.
Acrílico

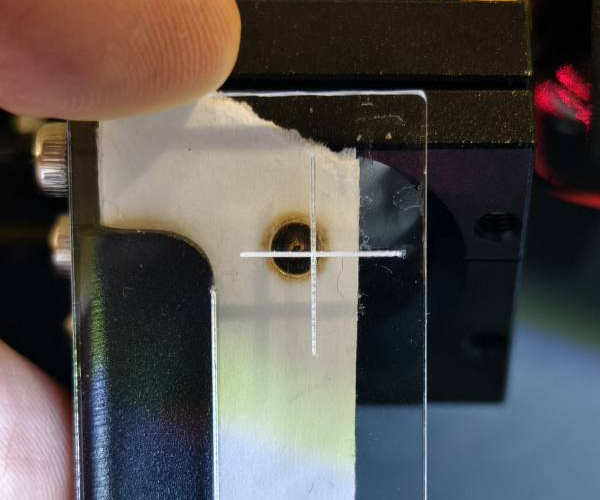

Bom Exemplo

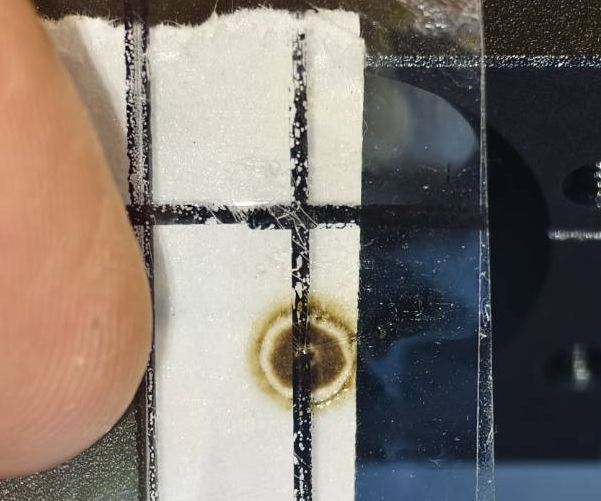

Exemplo Ruim

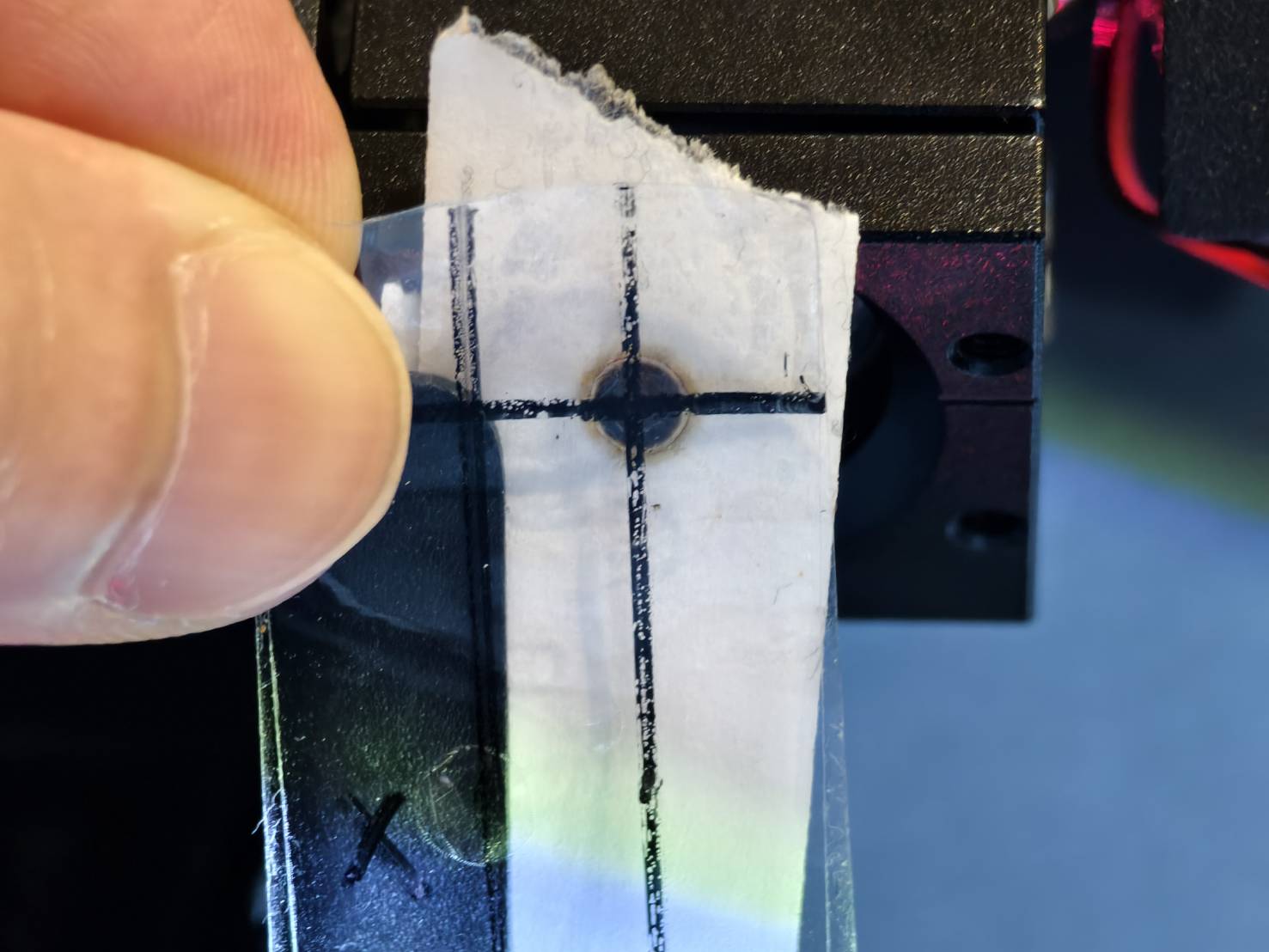

Fita

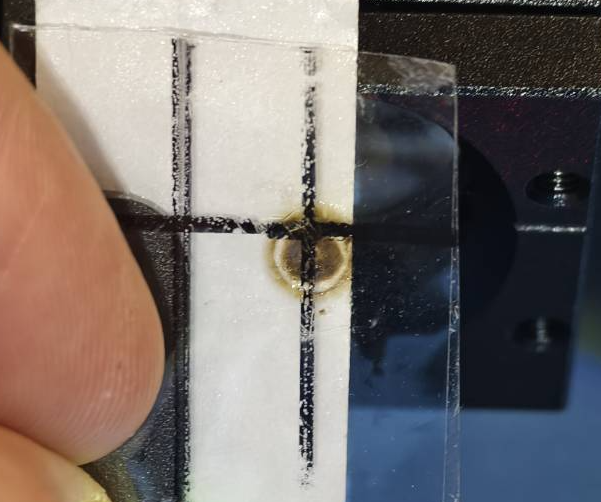

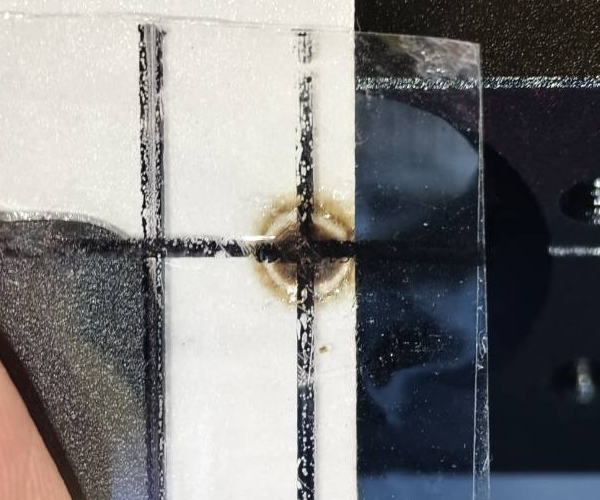

Bom - Centralizado

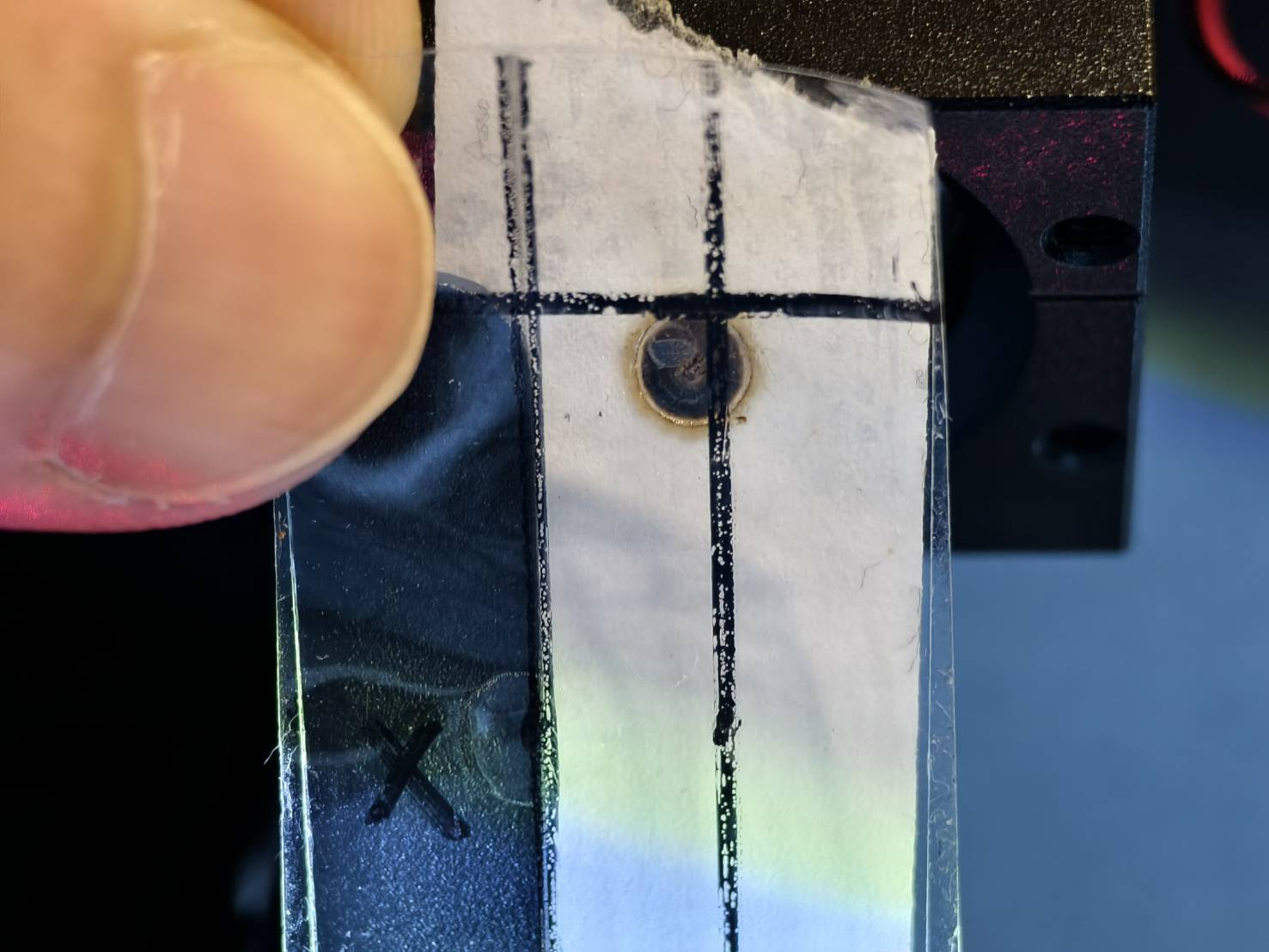

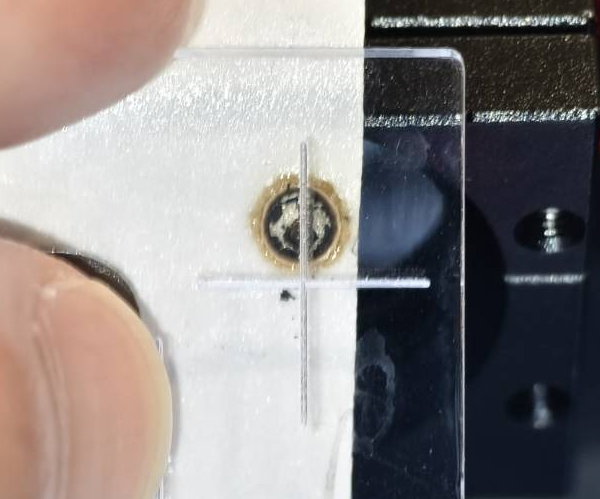

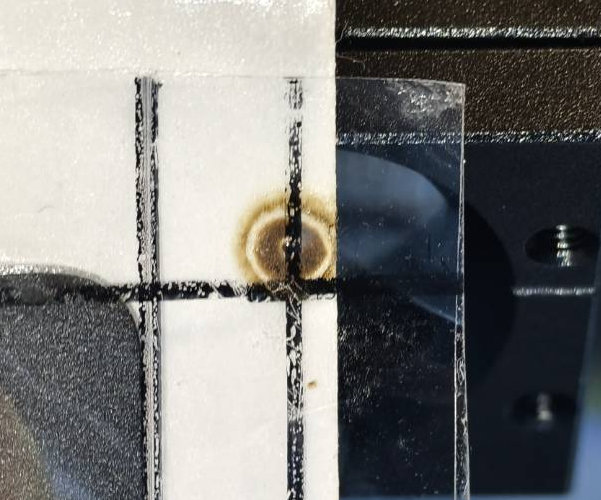

Ruim - Não Centralizado
Determine seu resultado e a próxima ação a ser tomada:
Se o caminho vertical do feixe não estiver centralizado na ferramenta, você pode ajustar o cabeçote do laser para melhorá-lo.

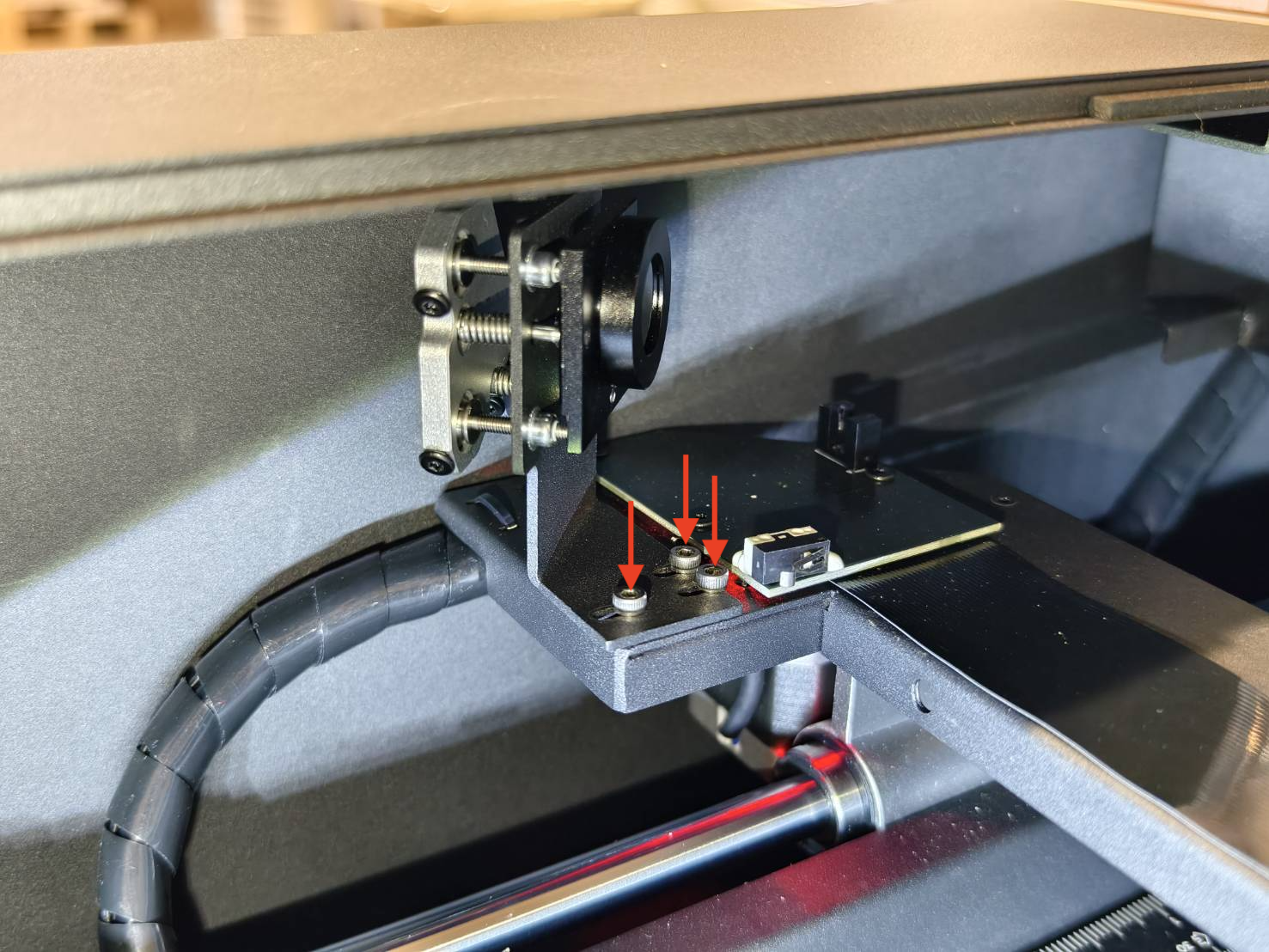

Afrouxe levemente estes 3 parafusos, não os remova nem os deixe muito soltos.

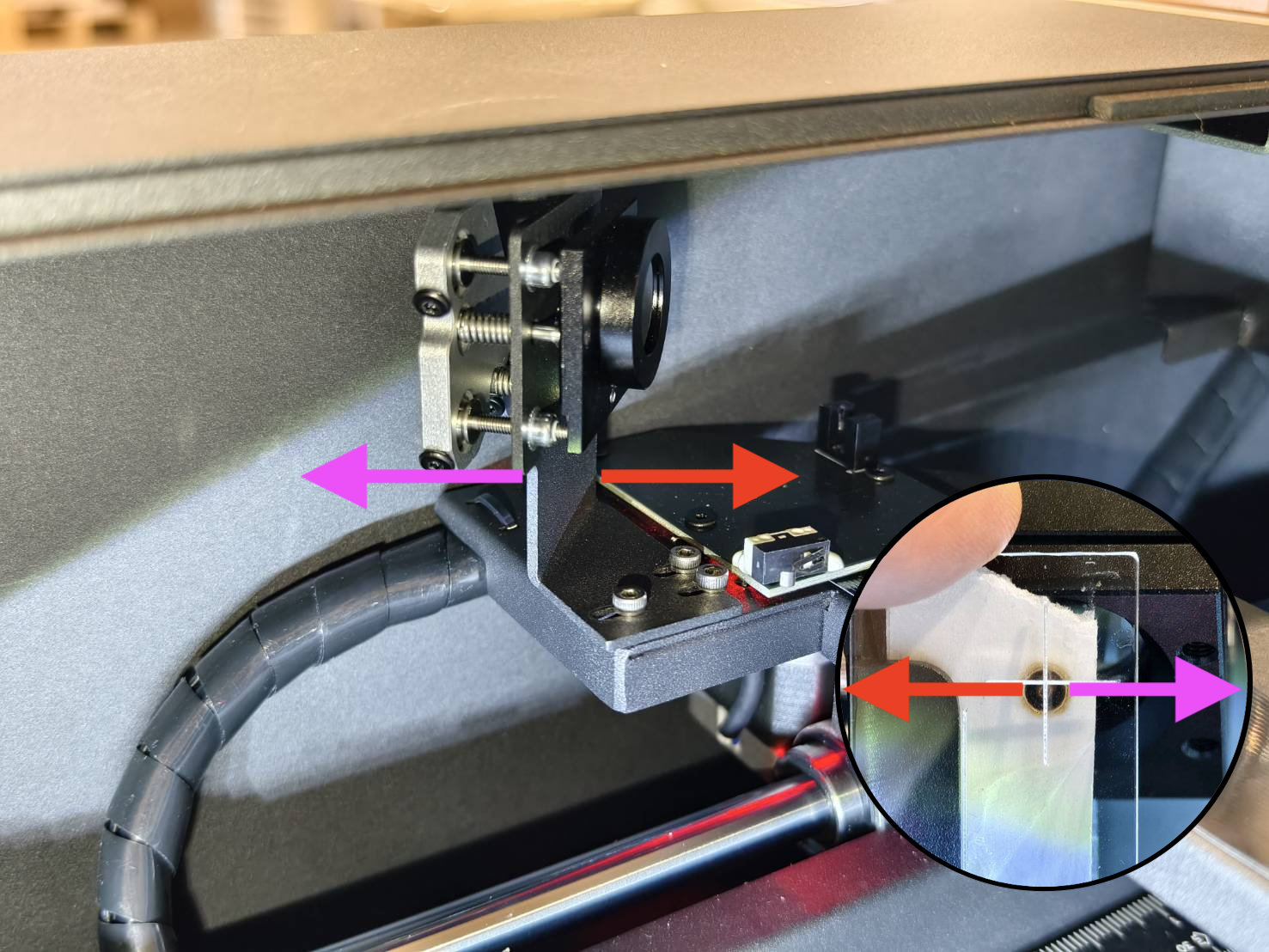

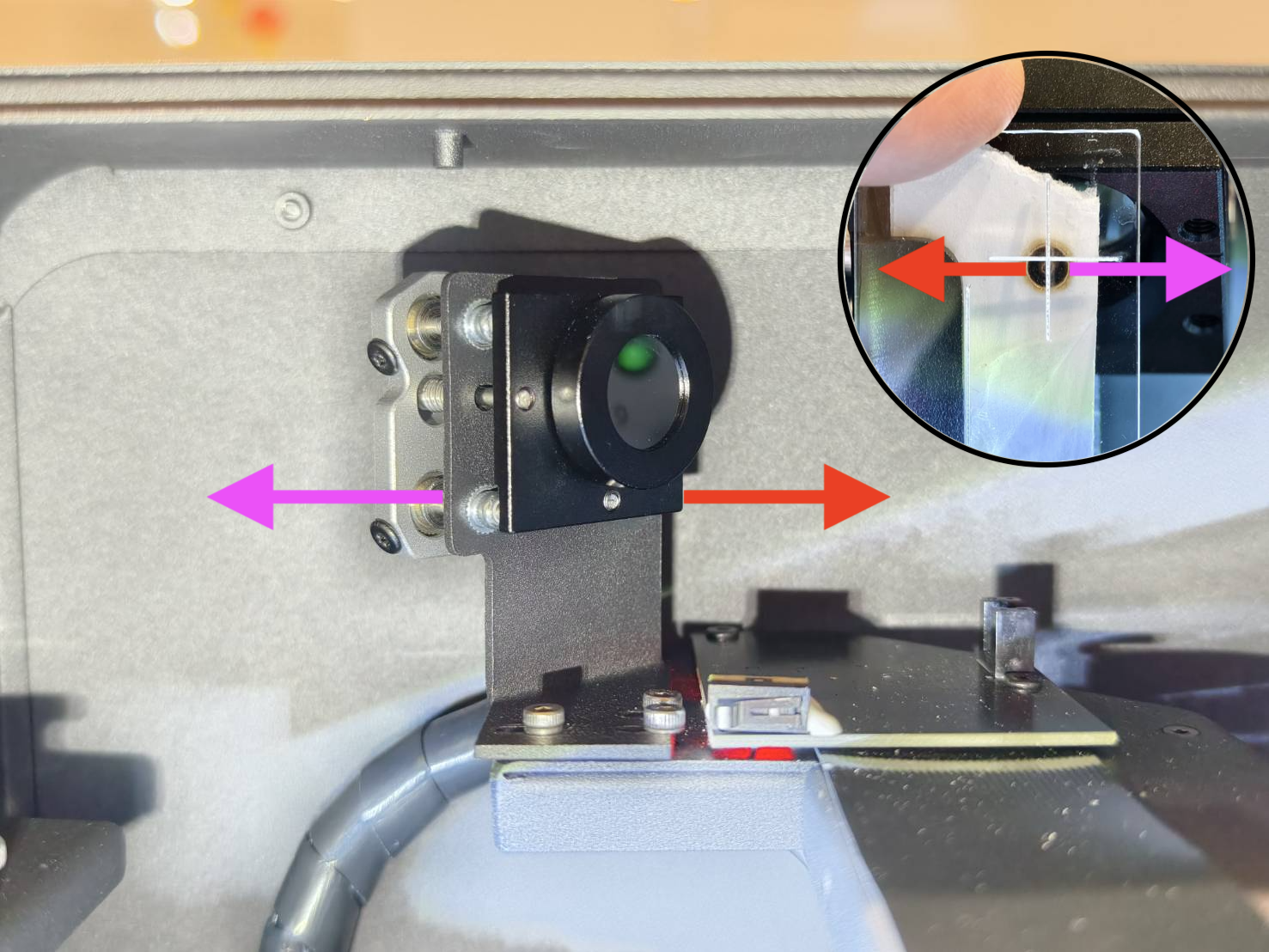

Após afrouxar os parafusos, o cabeçote agora pode ser empurrado para dentro ou para fora. O caminho do laser será alterado com base na direção do seu ajuste.

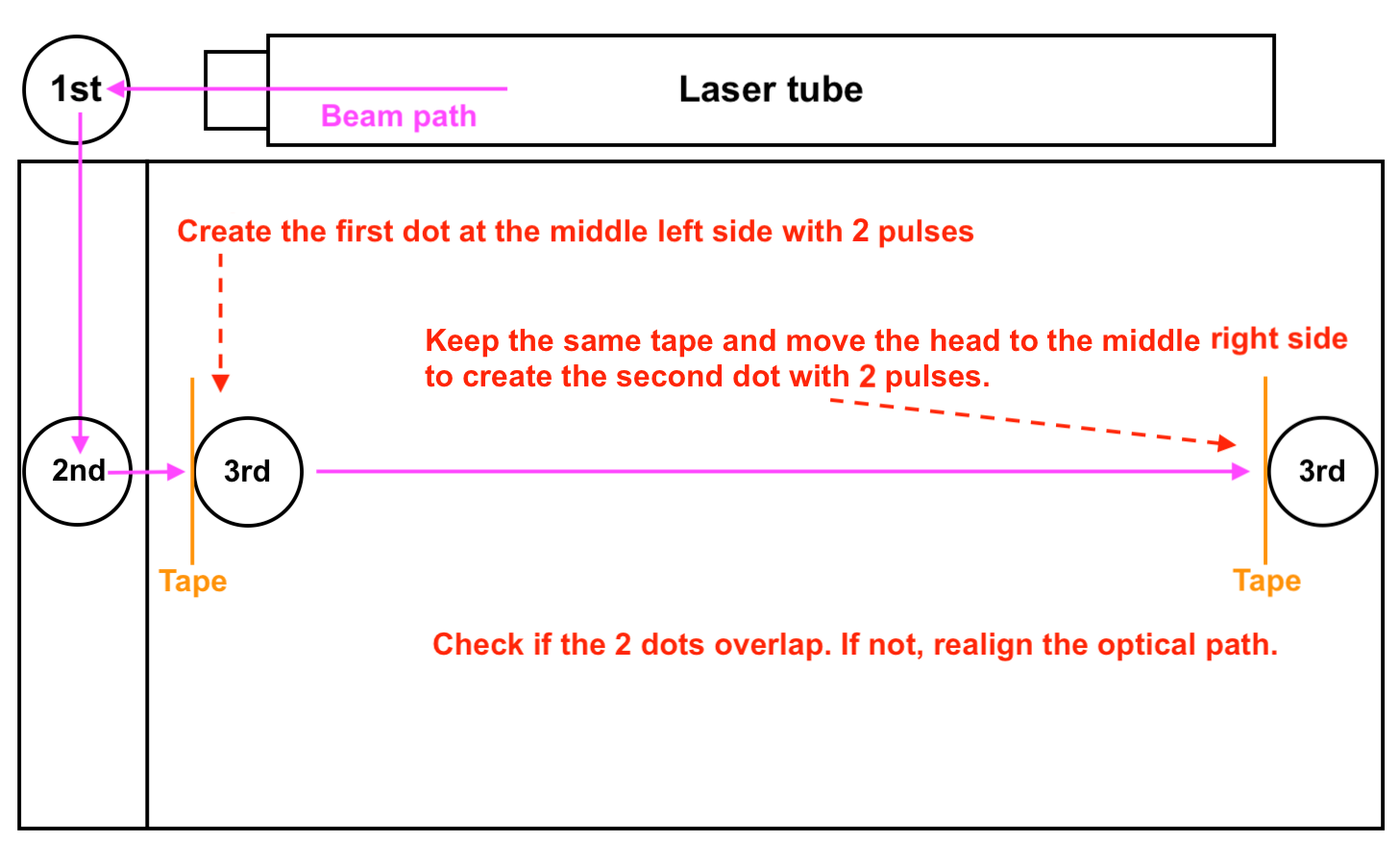

Verifique novamente o caminho óptico do 2º espelho até o terceiro espelho para verificar se os pontos se sobrepõem. Consulte Passo 7 em outro artigo. Se os pontos não se sobrepuserem, siga o Passo 7.1.
Ir para Etapa 3 após o alinhamento do 2º ao 3º espelho.
Etapa 3

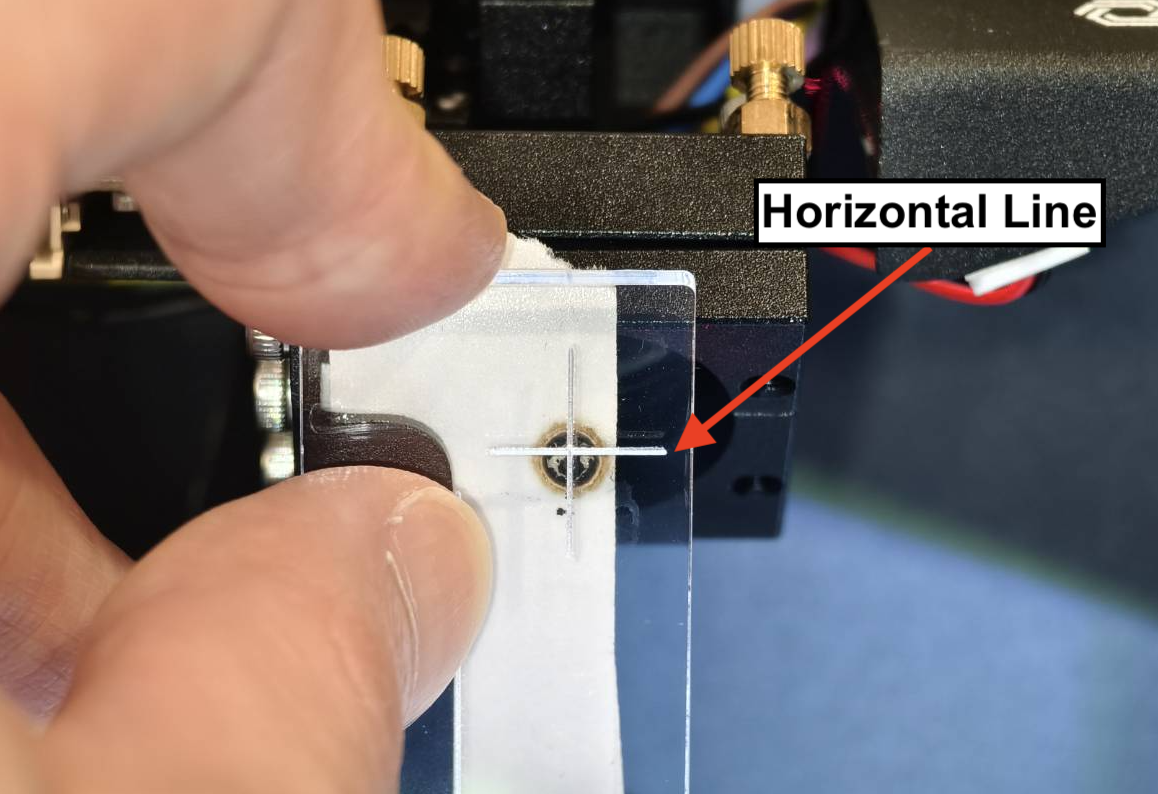

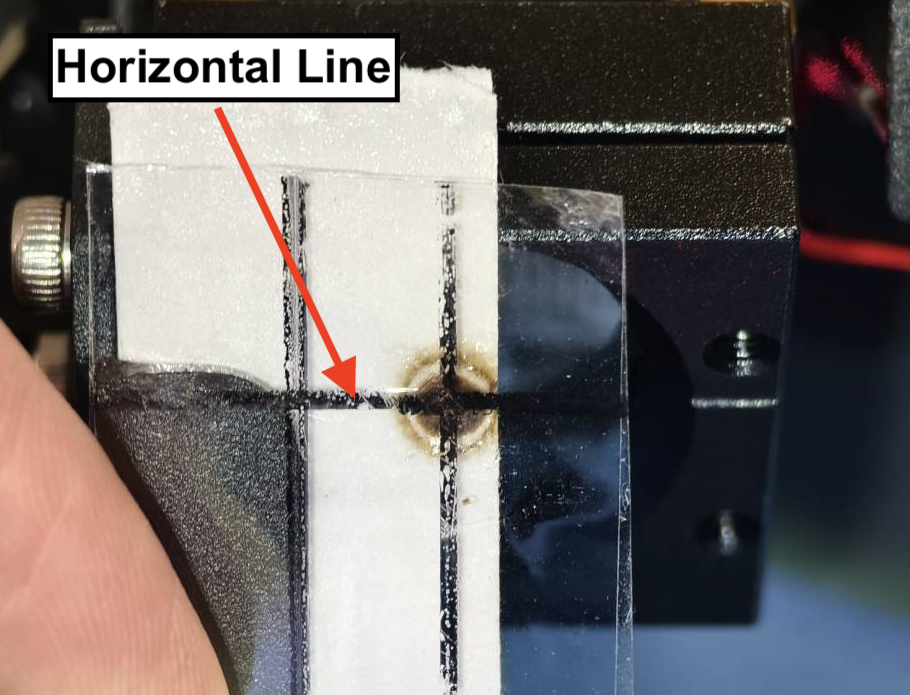

Verifique a linha horizontal usando a ferramenta OPA.
Assim que tiver a ferramenta, mova o cabeçote do laser para o centro e faça 5 pulsos. Use a ferramenta para verificar se o ponto está próximo à linha horizontal.

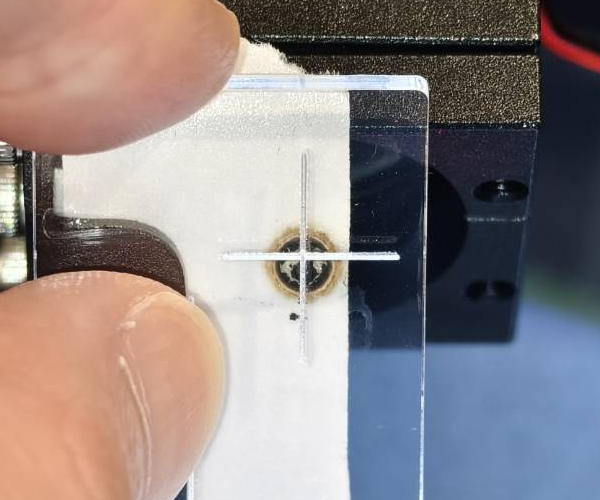

Verifique a linha vertical com a ferramenta. Alinhe o círculo ou os pontos da ferramenta com a entrada e verifique a posição do ponto.

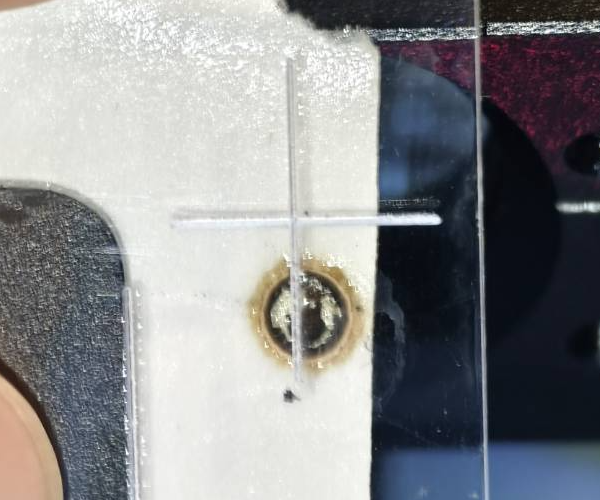

O ponto deve estar centralizado na linha. Não há problema se estiver ligeiramente acima ou abaixo, desde que toque a linha. Se não tocar a linha, não é aceitável.
Acrílico

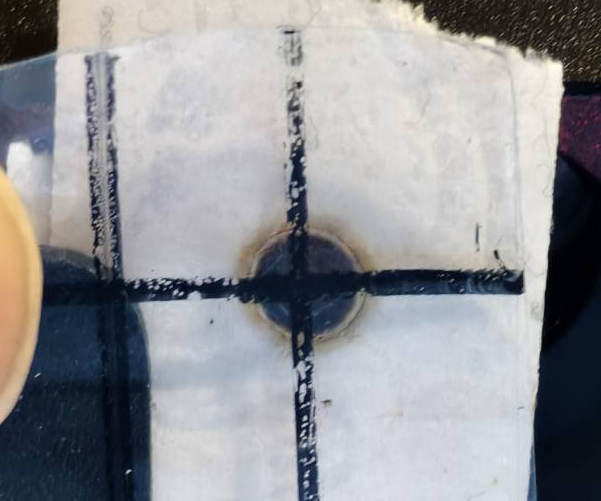

Bom Exemplo

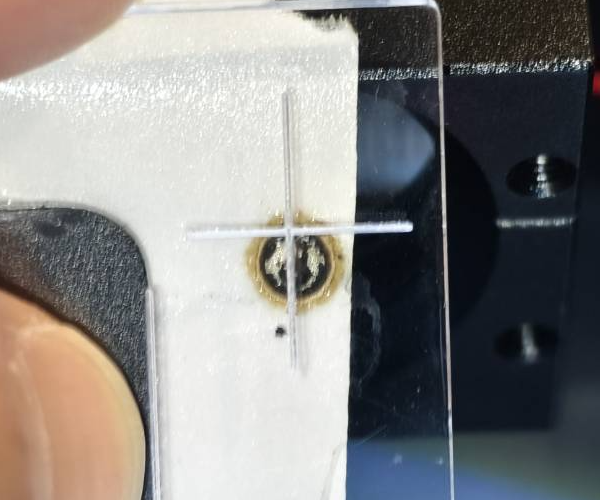

Exemplo Aceitável

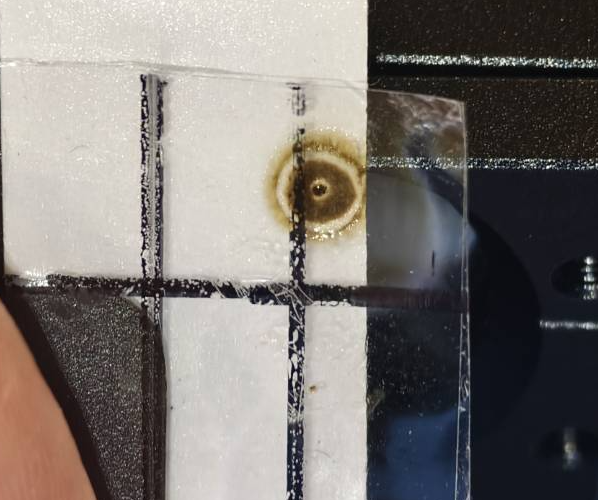

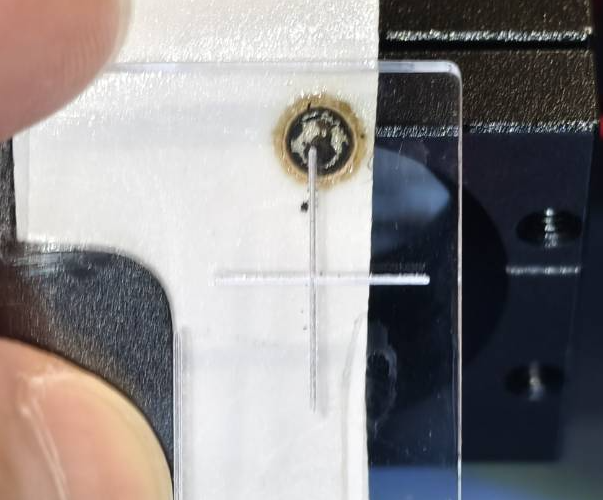

Exemplo Ruim
Fita
Bom Exemplo
Exemplo Aceitável
Exemplo Ruim
Determine seu resultado e a próxima ação a ser tomada:

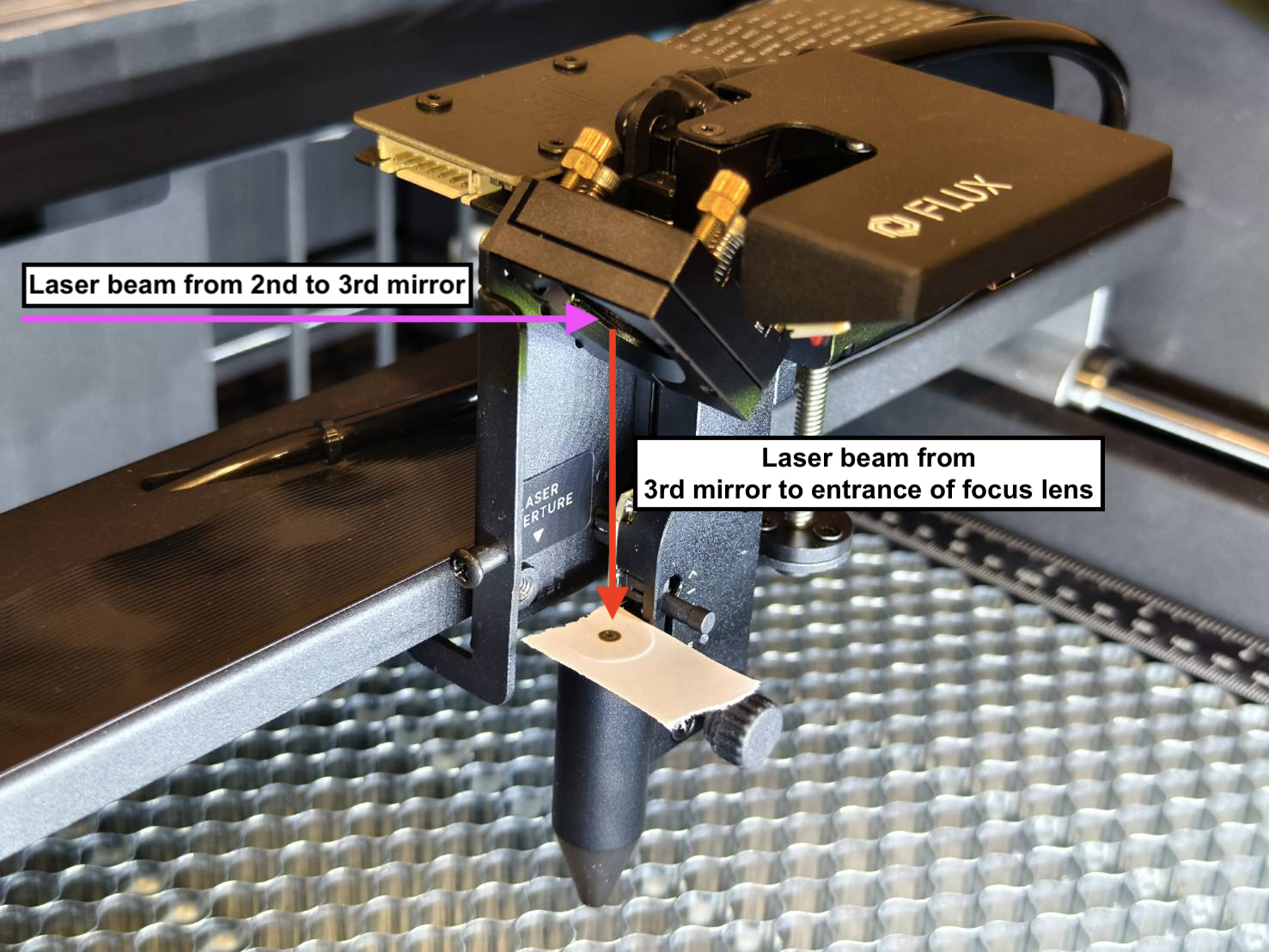

Reinicie e alinhe o caminho do 3º espelho até a entrada da lente de foco.

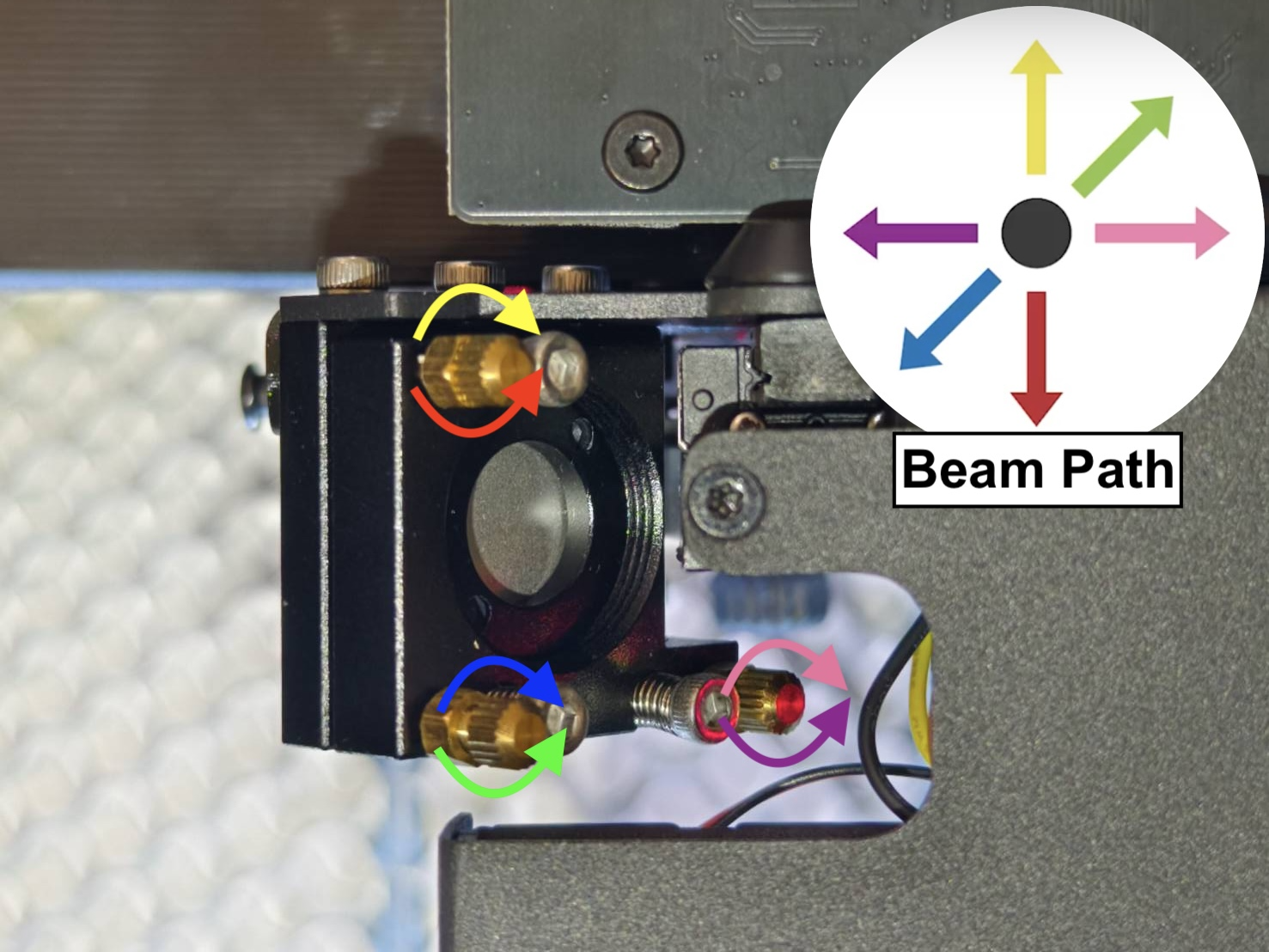

Primeiro, afrouxe as porcas no 3º espelho e gire-as no sentido anti-horário para reiniciar o alinhamento do 3º espelho.

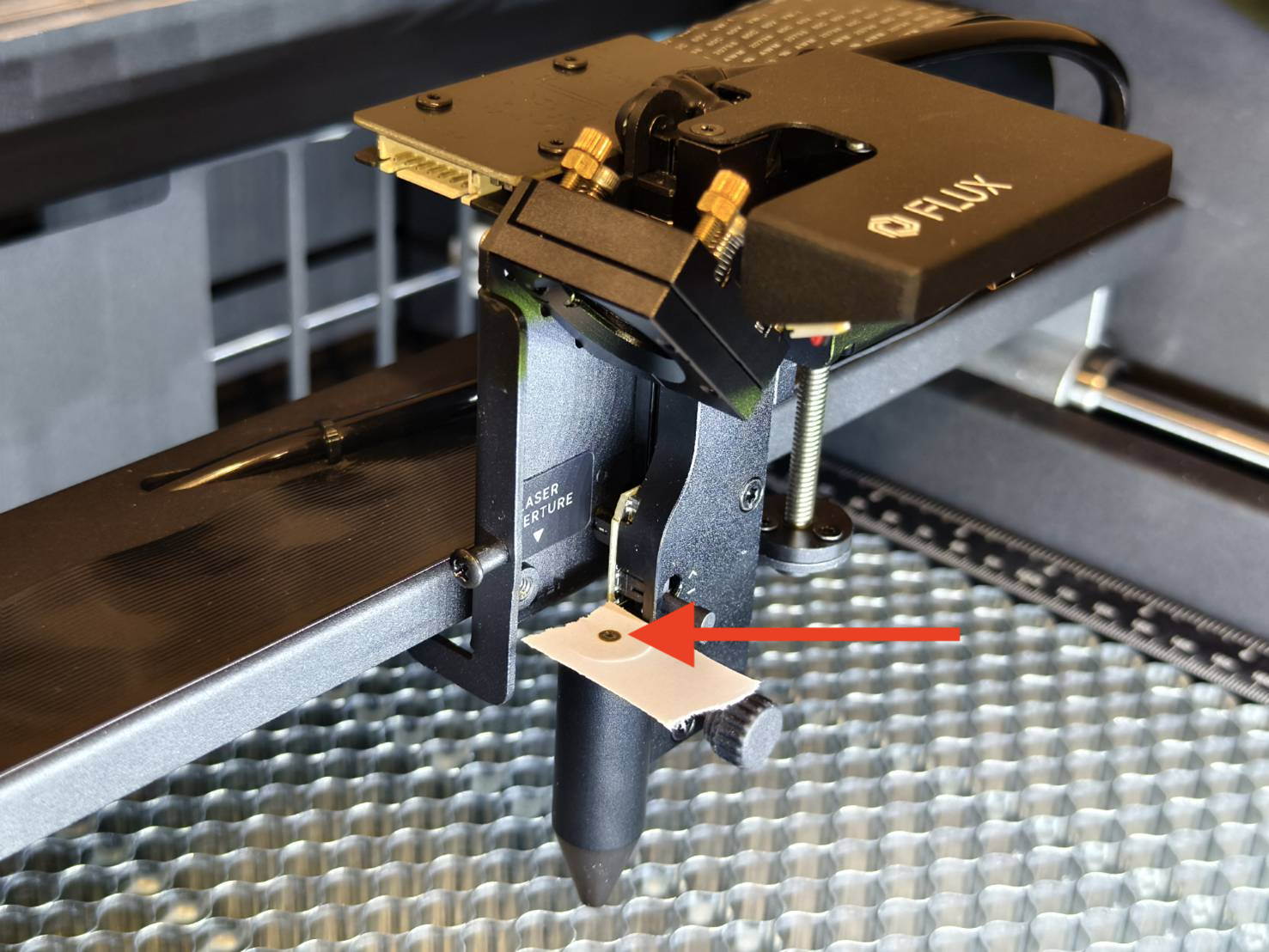

Coloque uma fita de duas camadas à direita do bocal. Faça dois pulsos para criar um ponto.

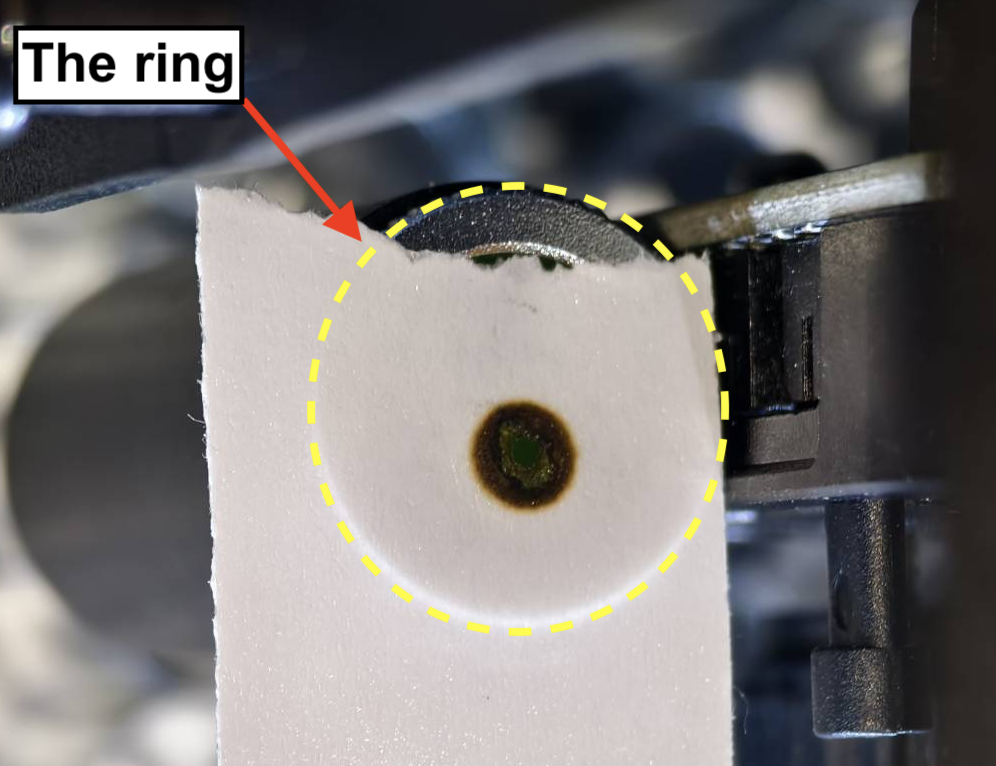

Ajuste os parafusos para que o ponto fique no centro do anel.
Demonstração
(O vídeo é uma operação real da equipe FLUX. É um vídeo longo, você pode alterar a velocidade, mas o conceito e o processo são essenciais para você entender como ajustar. Por favor, ative as legendas.)
