Guia Temporário da Ferramenta OPA

Descrição

Este artigo irá guiá-lo sobre como fazer uma ferramenta OPA.
Certifique-se de que as dimensões sejam desenhadas ou cortadas com a maior precisão possível.

Visão Geral

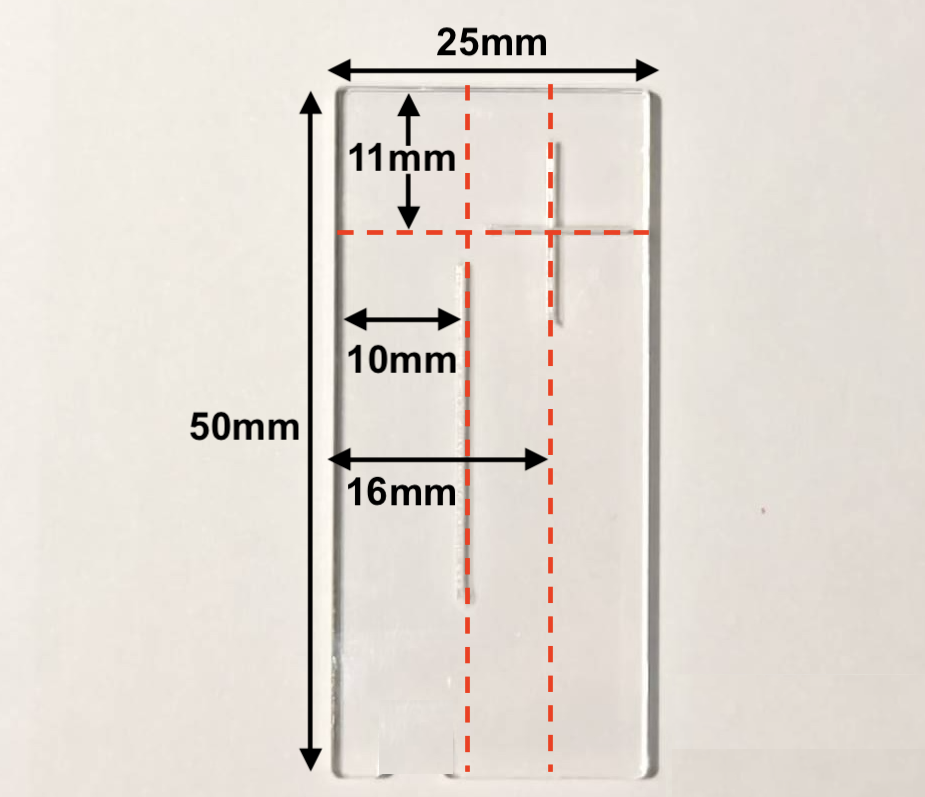

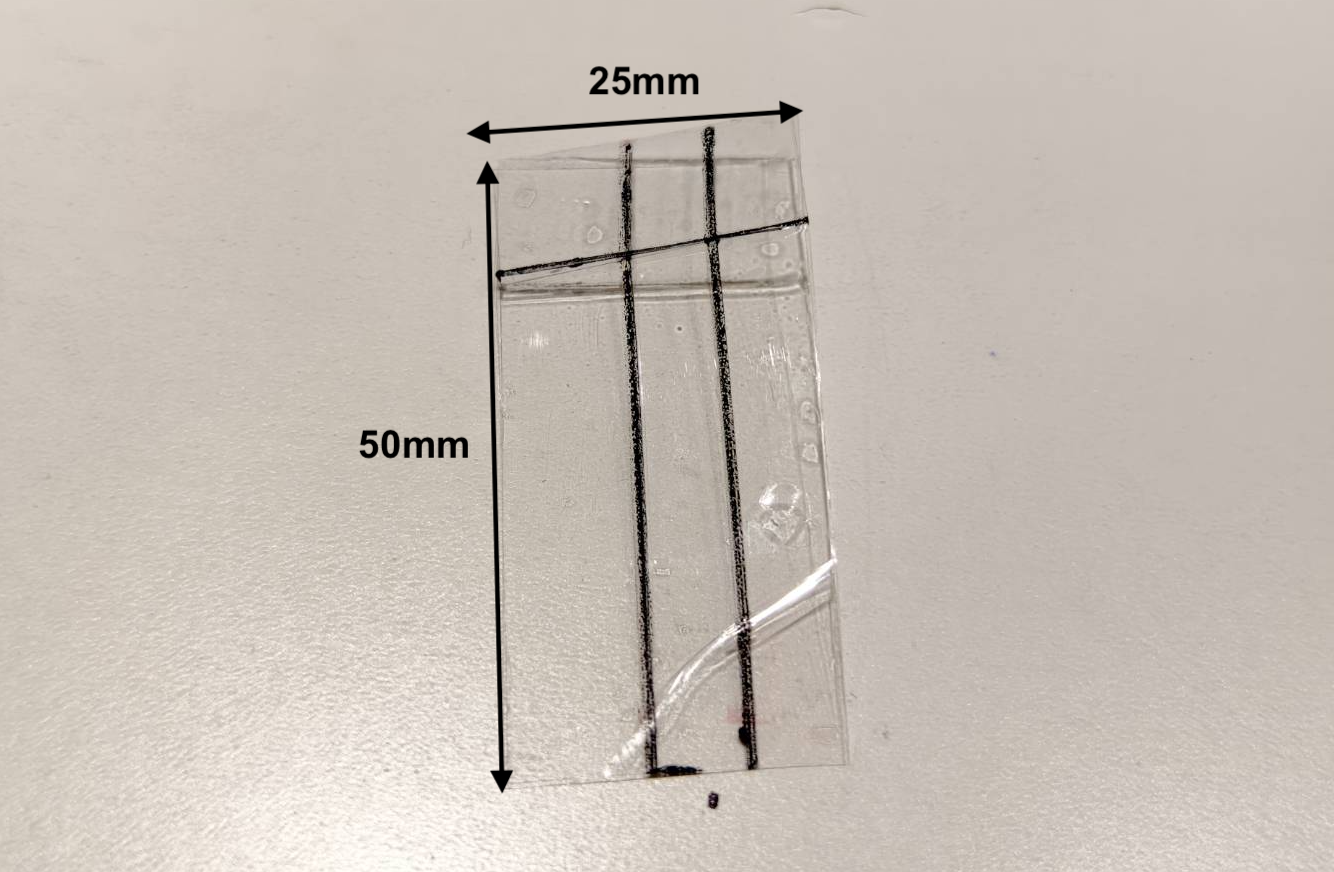

Você só precisa encontrar uma peça transparente de 50mm x 25mm (que pode ser cortada no tamanho) e desenhar três linhas conforme as dimensões mostradas nas linhas vermelhas na foto abaixo.
(Você pode encontrar sua própria maneira, desde que as dimensões das linhas estejam corretas.)

Etapa 1

• Encontre um pedaço de fita transparente ou qualquer peça transparente que possa ser desenhada e cortada.
• Se você estiver usando fita, dobre a fita para cobrir a parte adesiva ou combine duas peças.

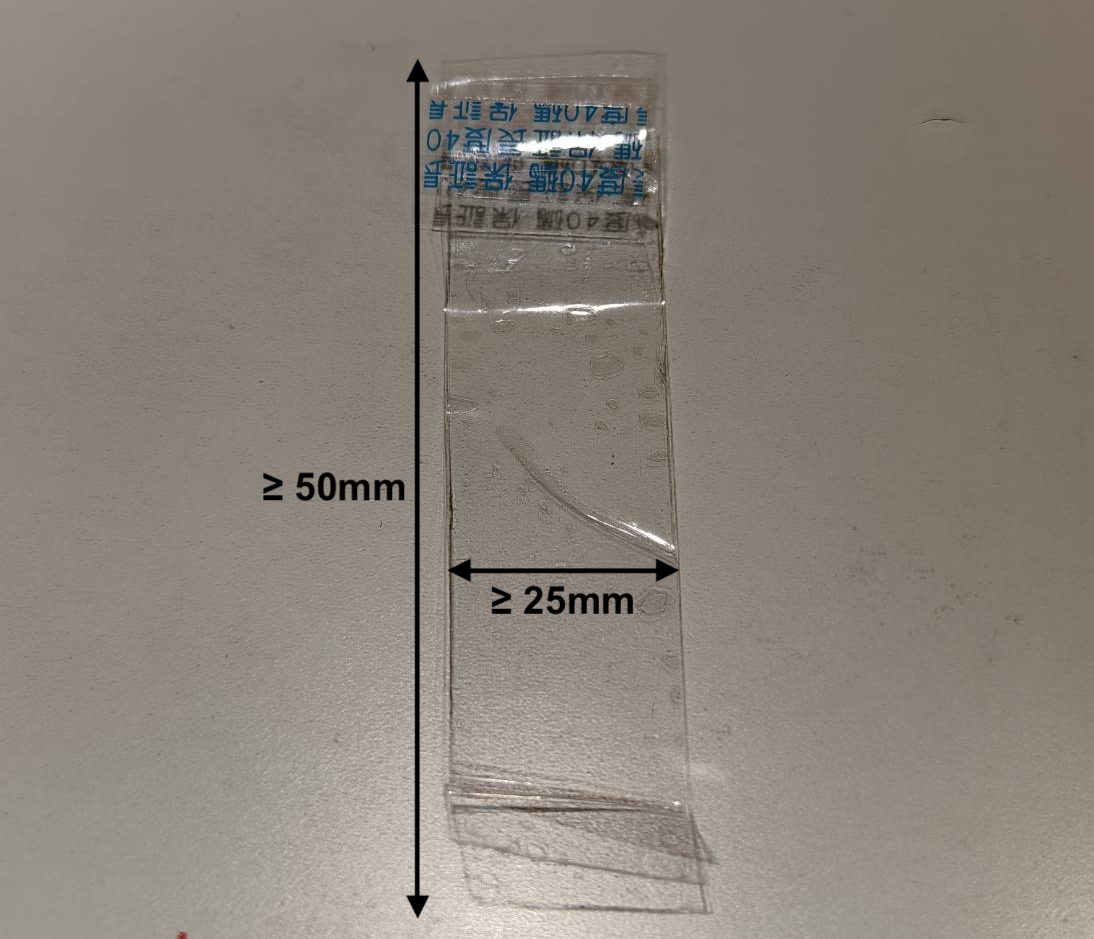

• Após fechar a parte adesiva, o comprimento desta peça deve ser de pelo menos 50mm, e a largura de pelo menos 25mm. (Um comprimento maior é aceitável, pois você pode cortá-lo.)

Etapa 2

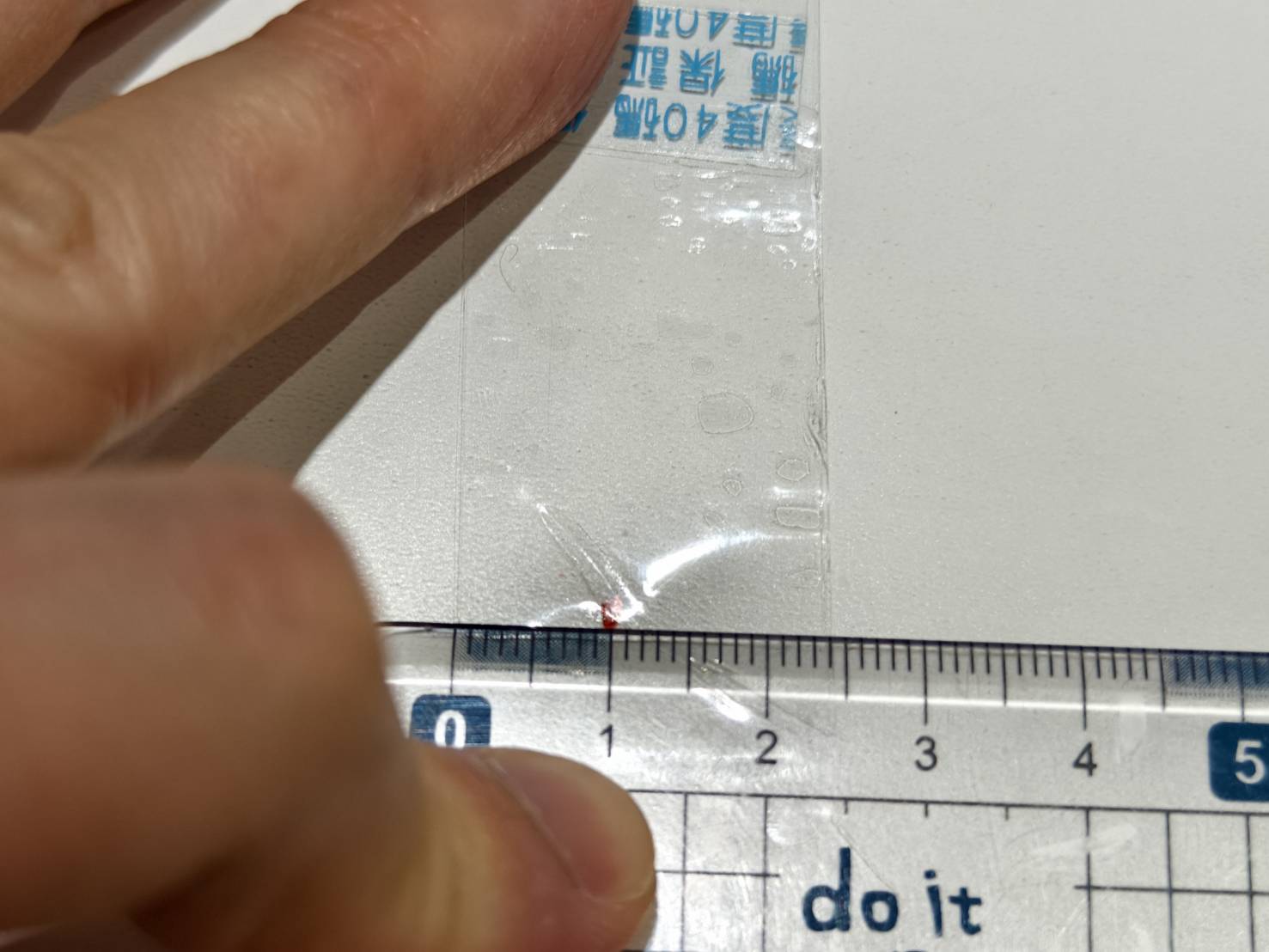

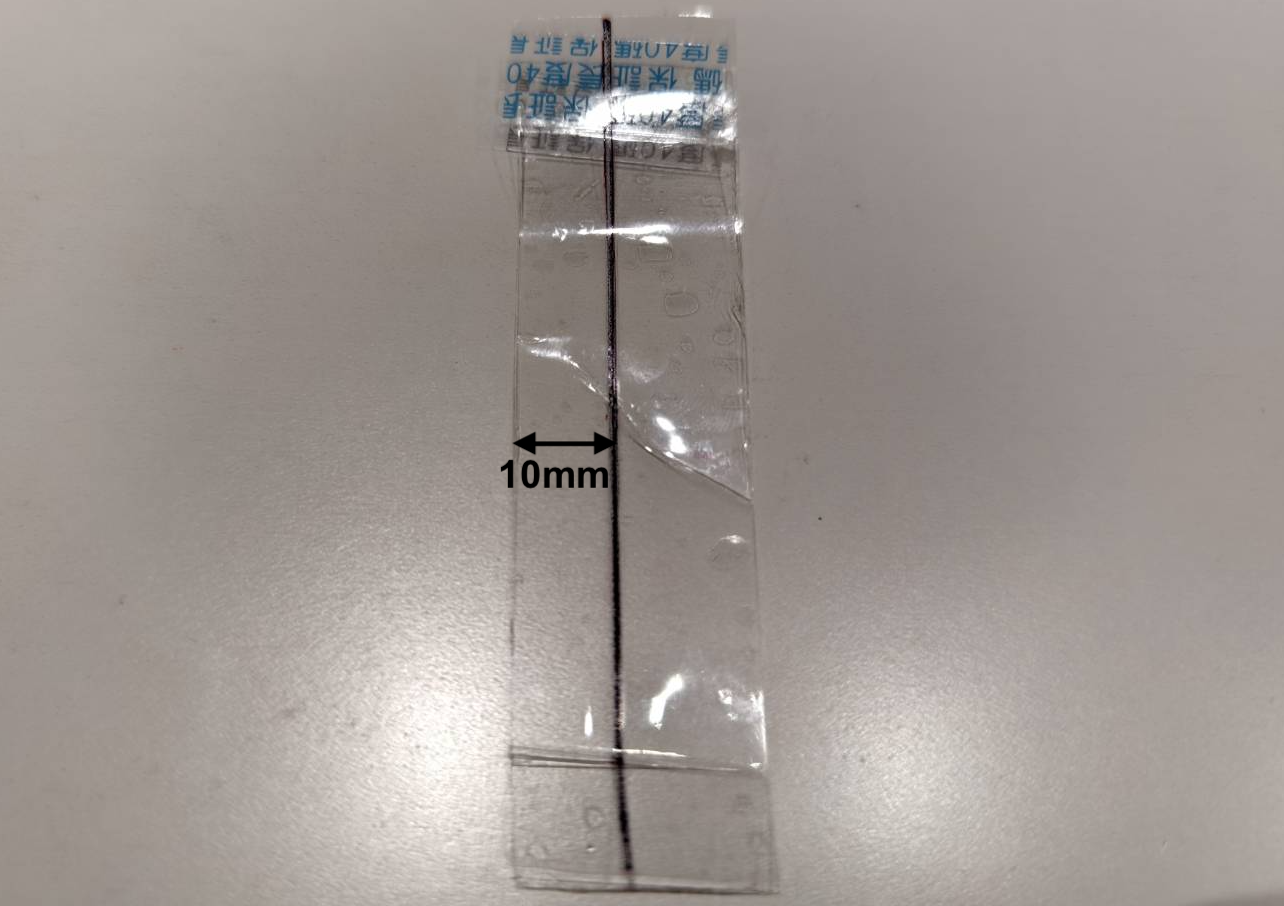

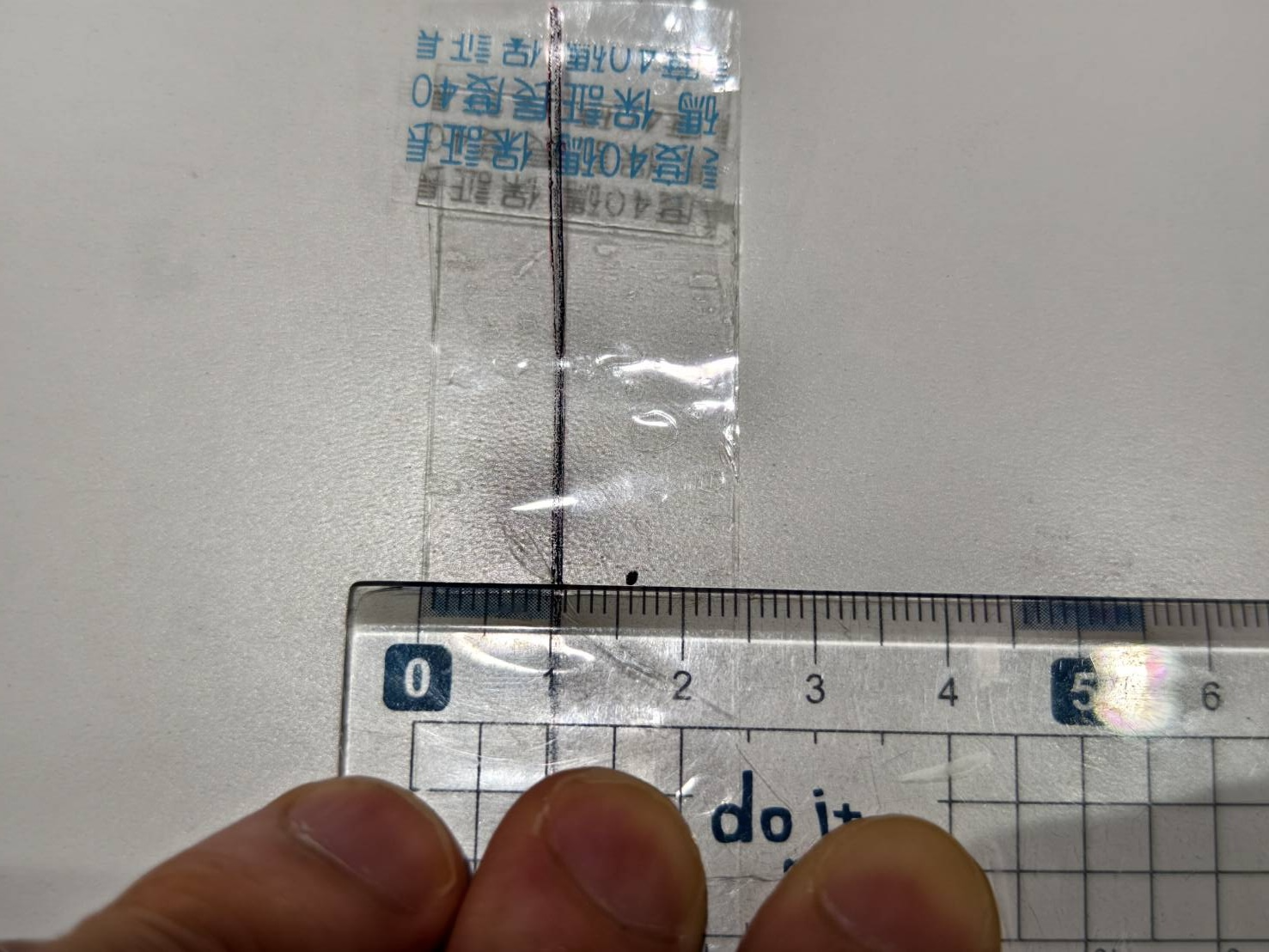

• Encontre o ponto vertical de 10mm e marque-o.


• Desenhe uma linha vertical com base na marca ao longo de toda a peça transparente.


Etapa 3

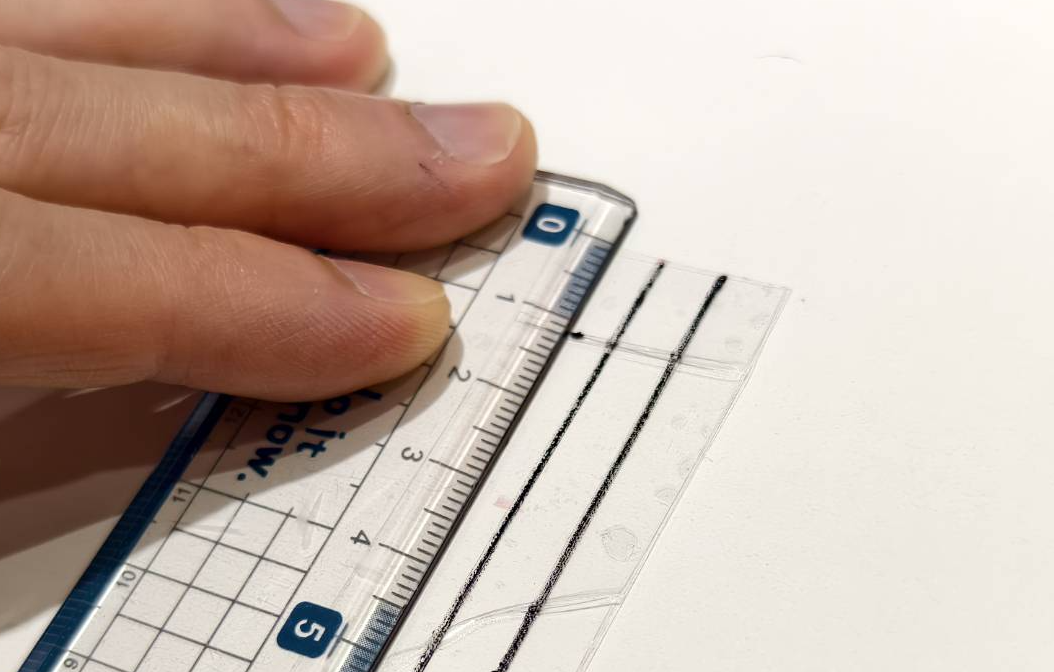

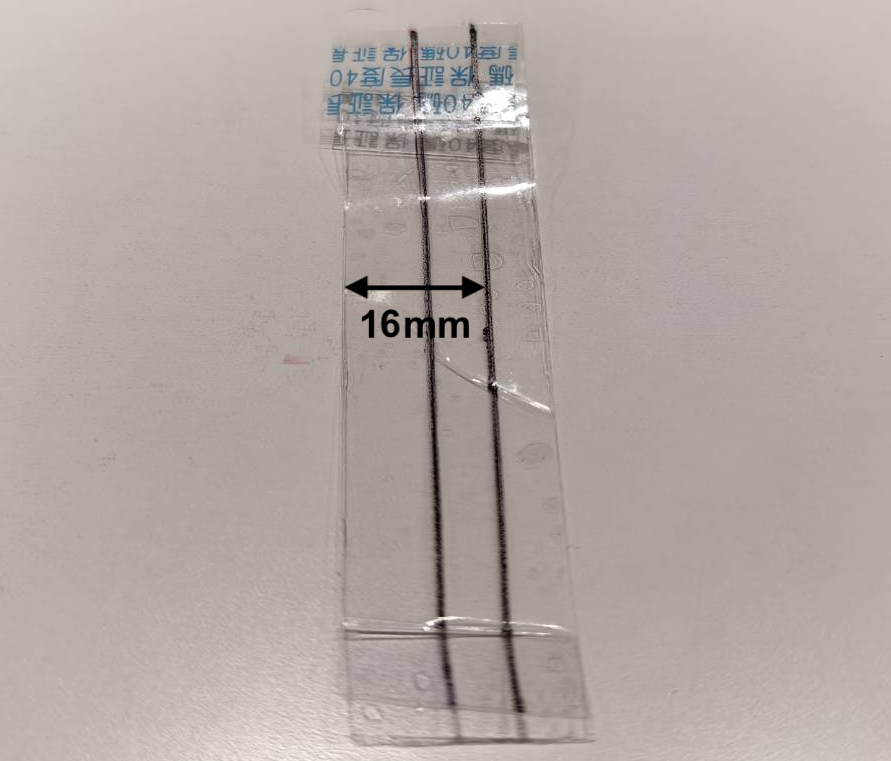

• Encontre o ponto vertical de 16mm e marque-o.


• Desenhe uma linha vertical com base na marca ao longo de toda a peça transparente.


Etapa 4

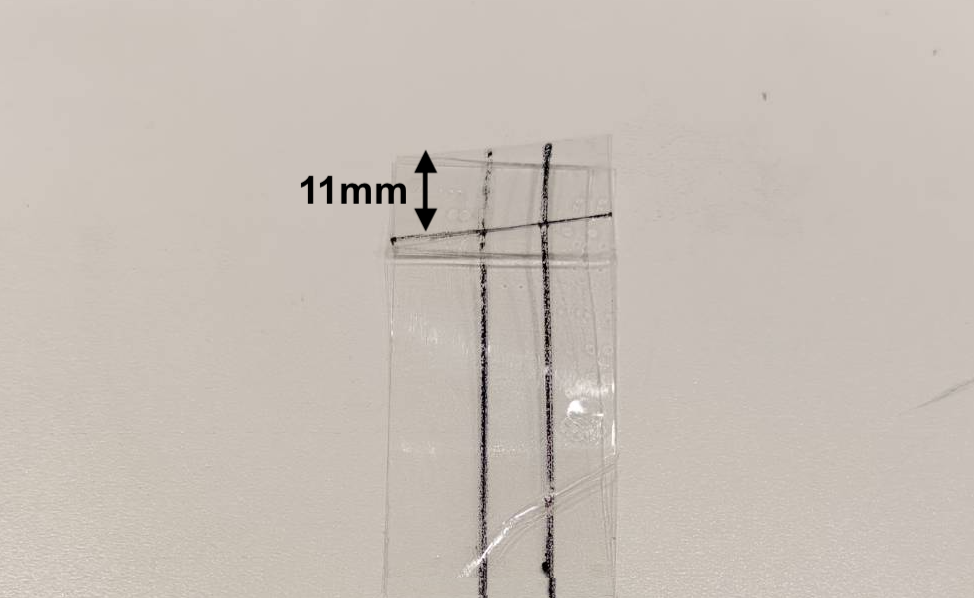

• Encontre o ponto horizontal de 11mm e marque-o.


• Desenhe uma linha vertical com base na marca ao longo de toda a peça transparente.


Etapa 5

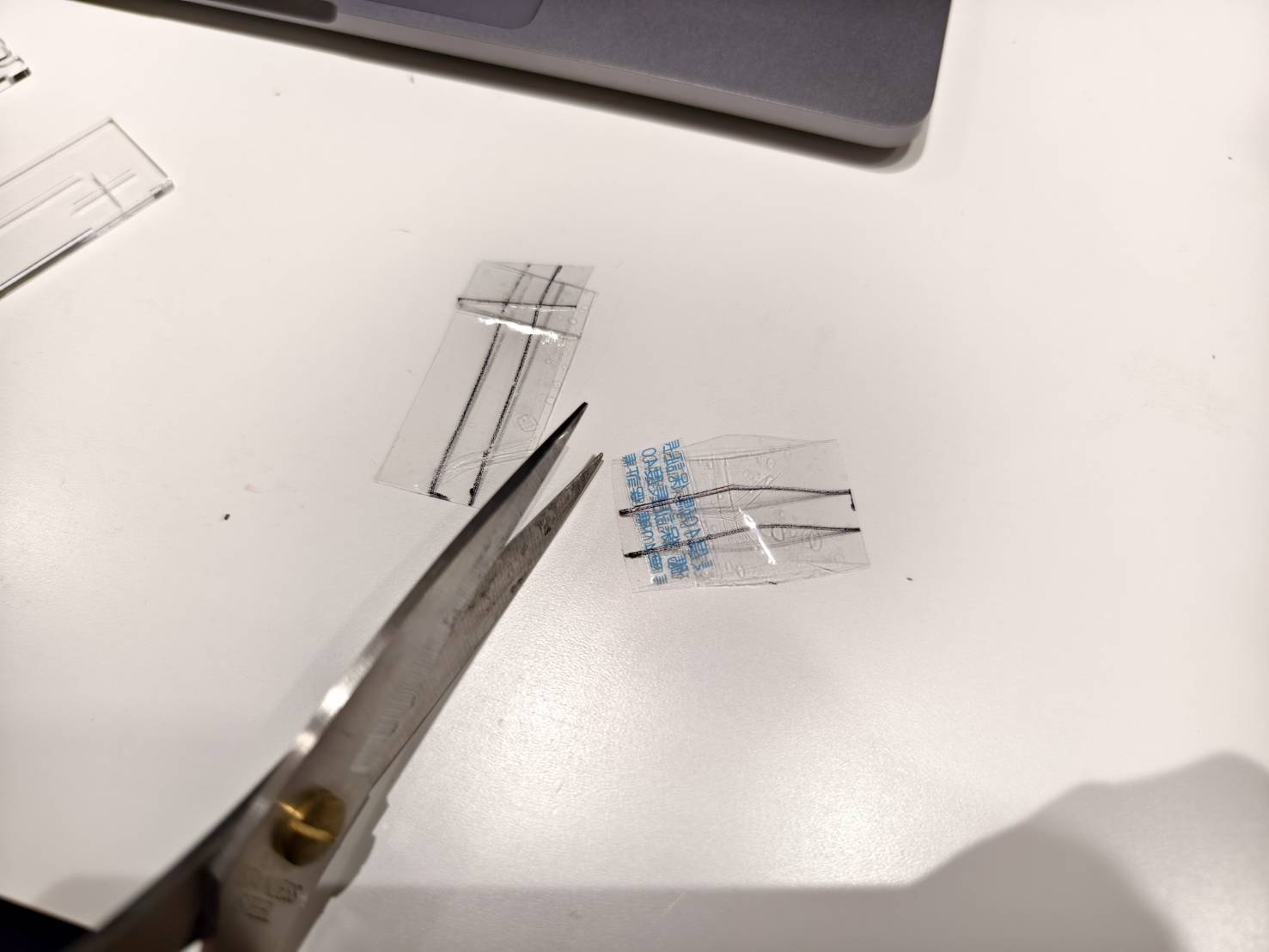

Corte a peça para ficar com 50mm x 25mm.

Etapa 6

Faça uma marca no lado de 10 mm.

Etapa 7

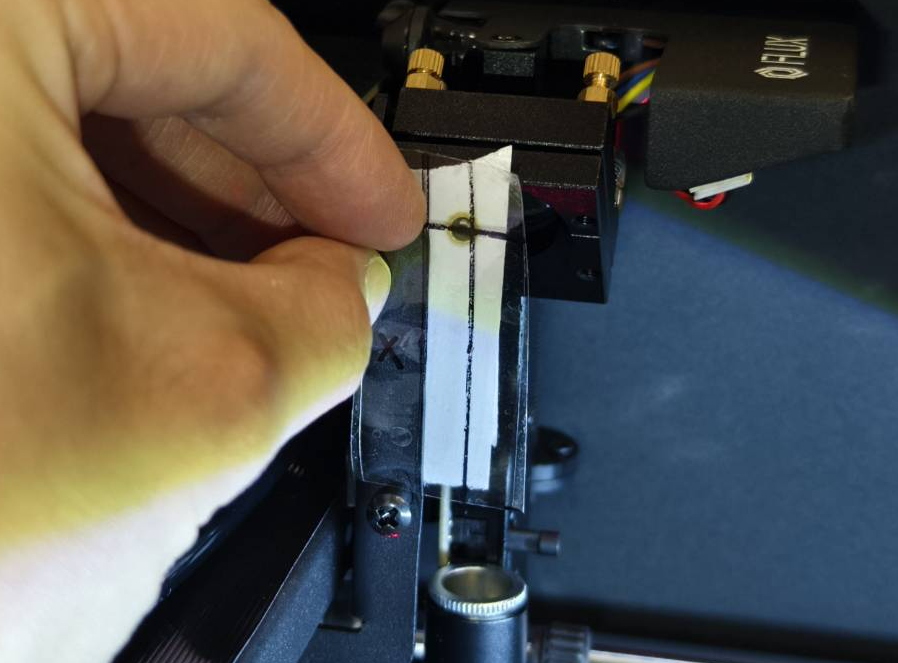

Consulte o Guia de Alinhamento do Caminho Óptico para obter instruções sobre o uso da ferramenta.
