Beambox / Beambox Pro - Instalação do Cabo do Motor

Por favor, siga os passos para instalar o cabo do motor.

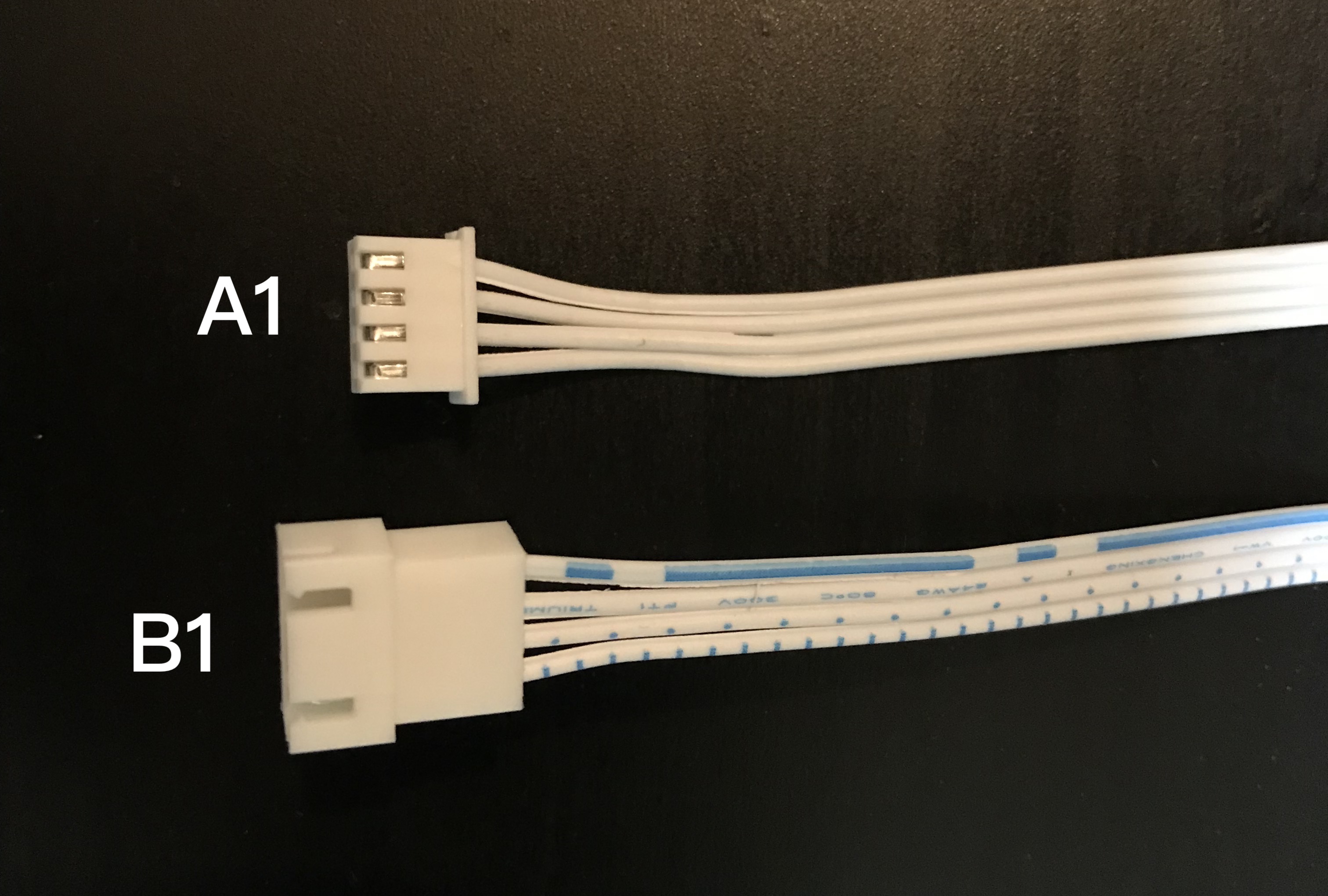

1. O cabo do motor possui uma extremidade macho e uma fêmea. Vamos chamá-las de A1 e B1.

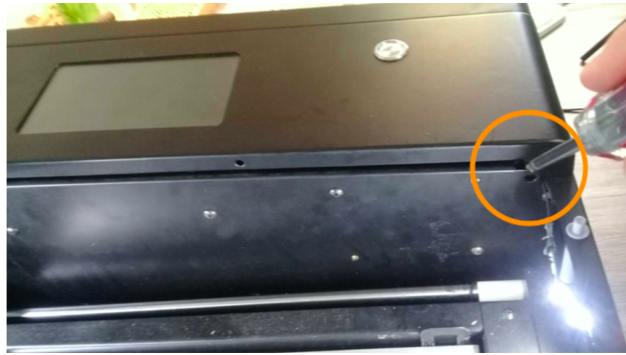

2. Remova o parafuso e abra a tampa direita.

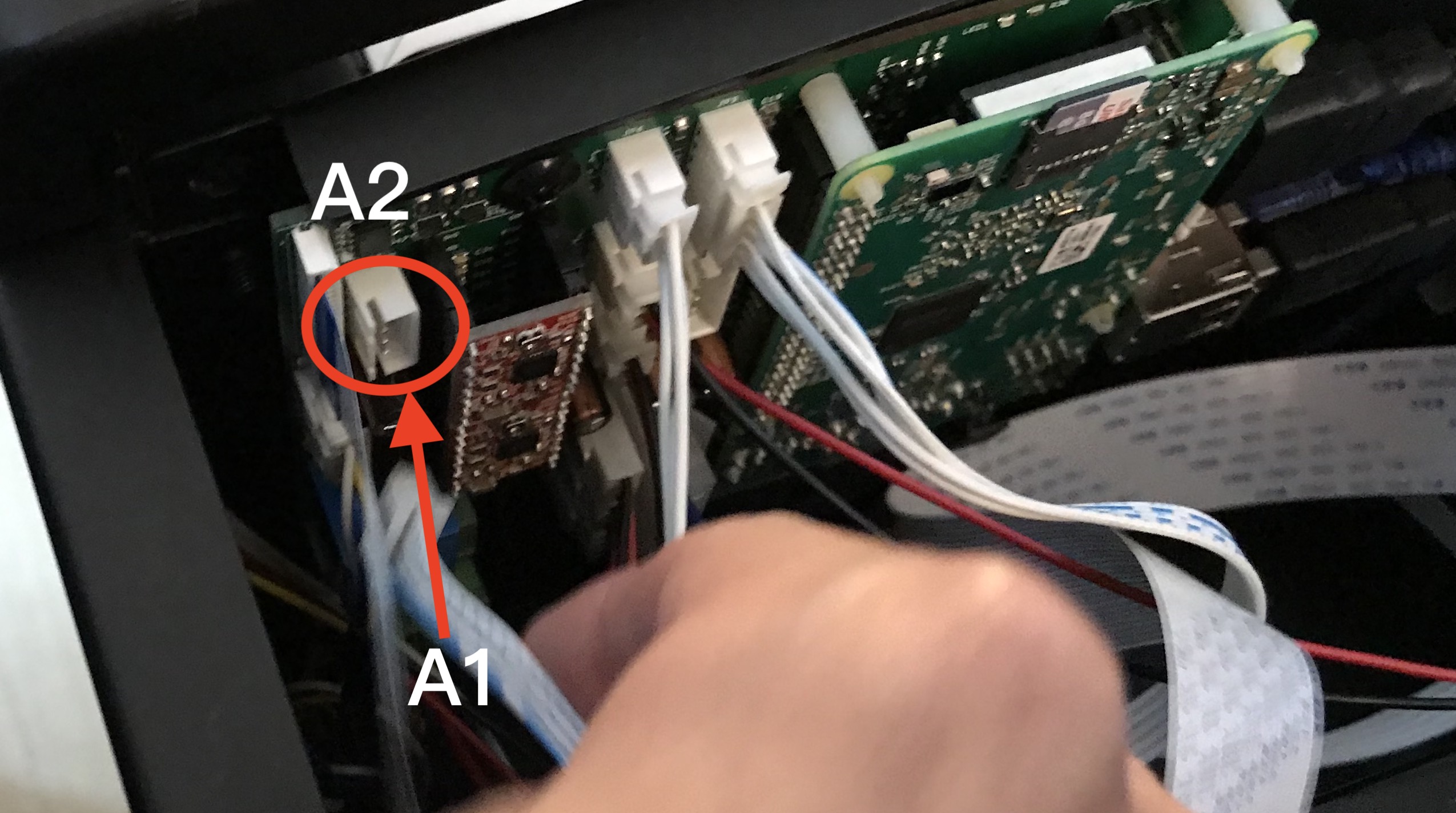

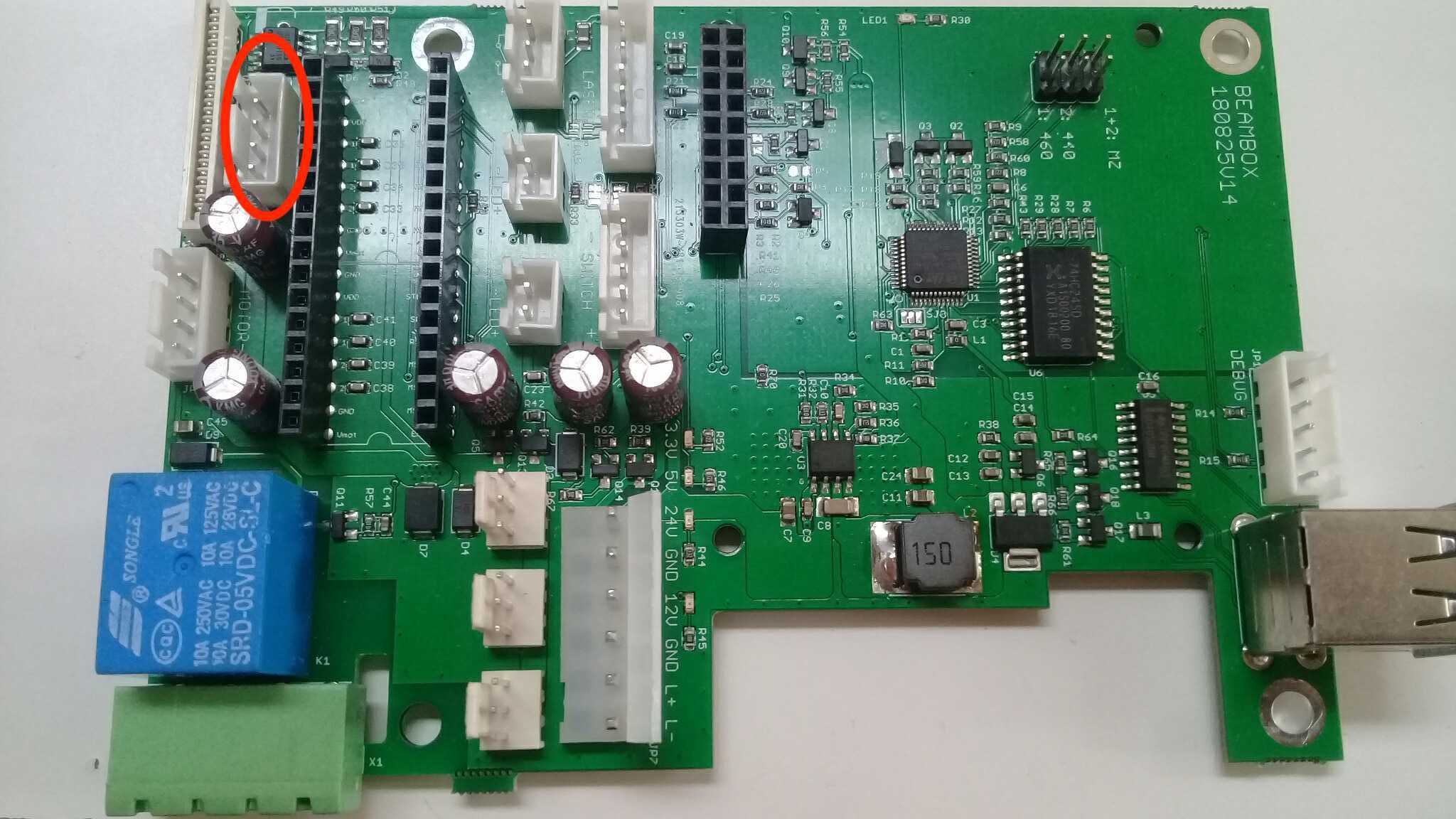

3. Insira A1 em A2, o conector na placa principal.

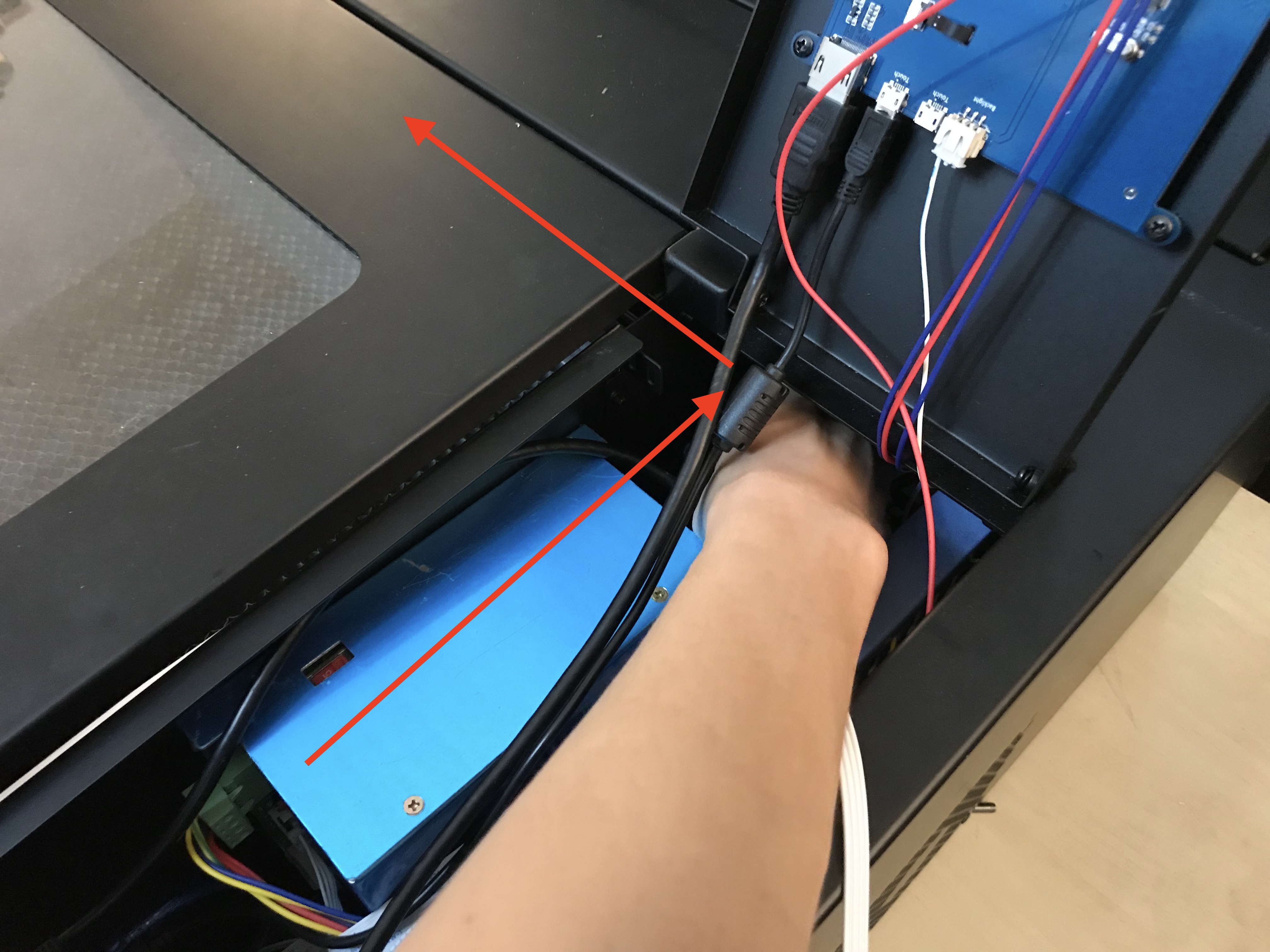

4. Direcione o cabo para trás e passe-o através do pequeno orifício no lado esquerdo.

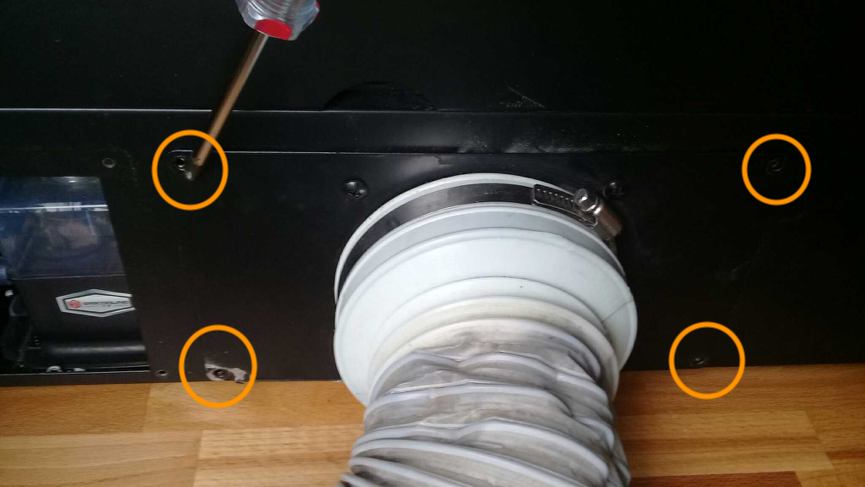

5. Remova os 4 parafusos da tampa de ventilação.

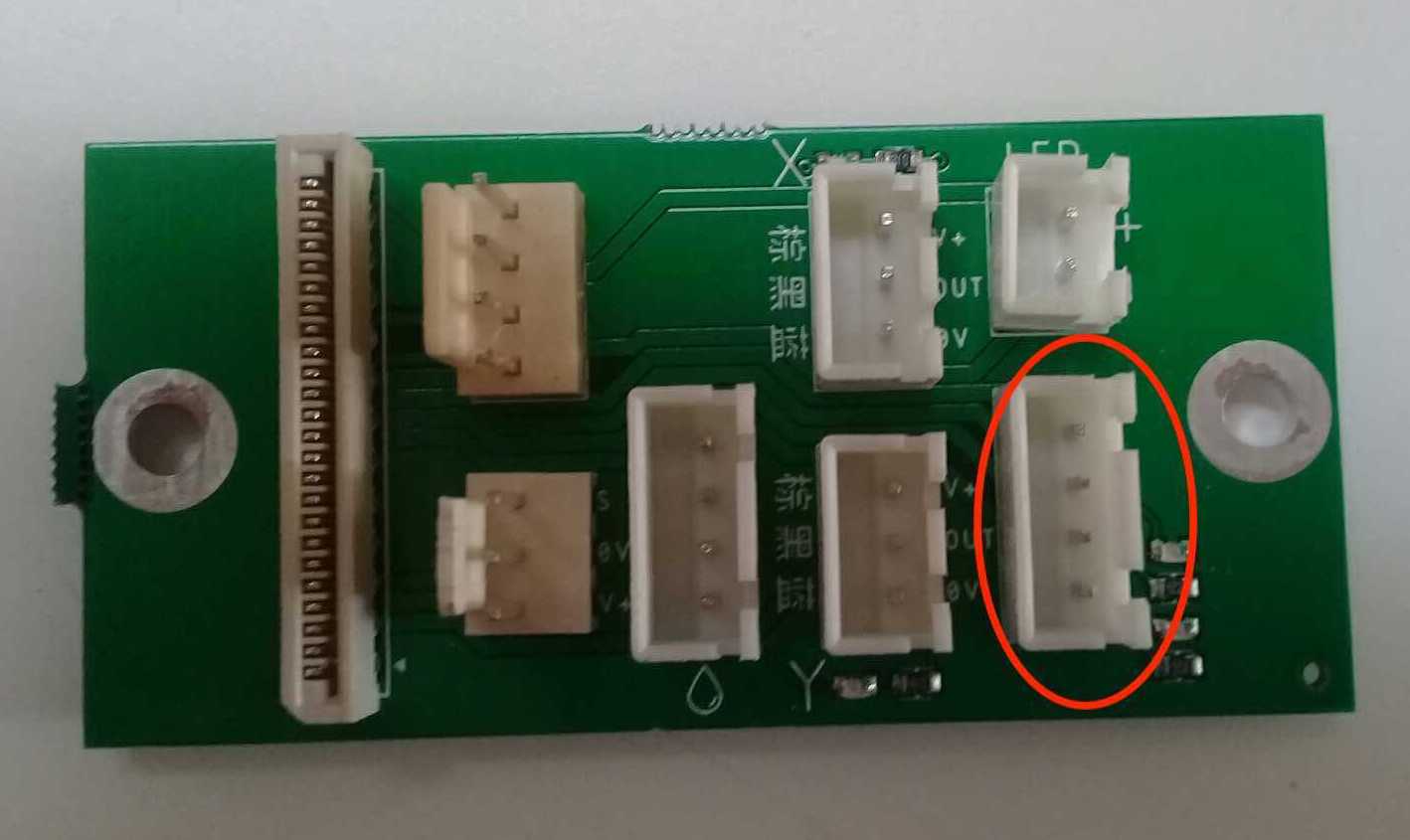

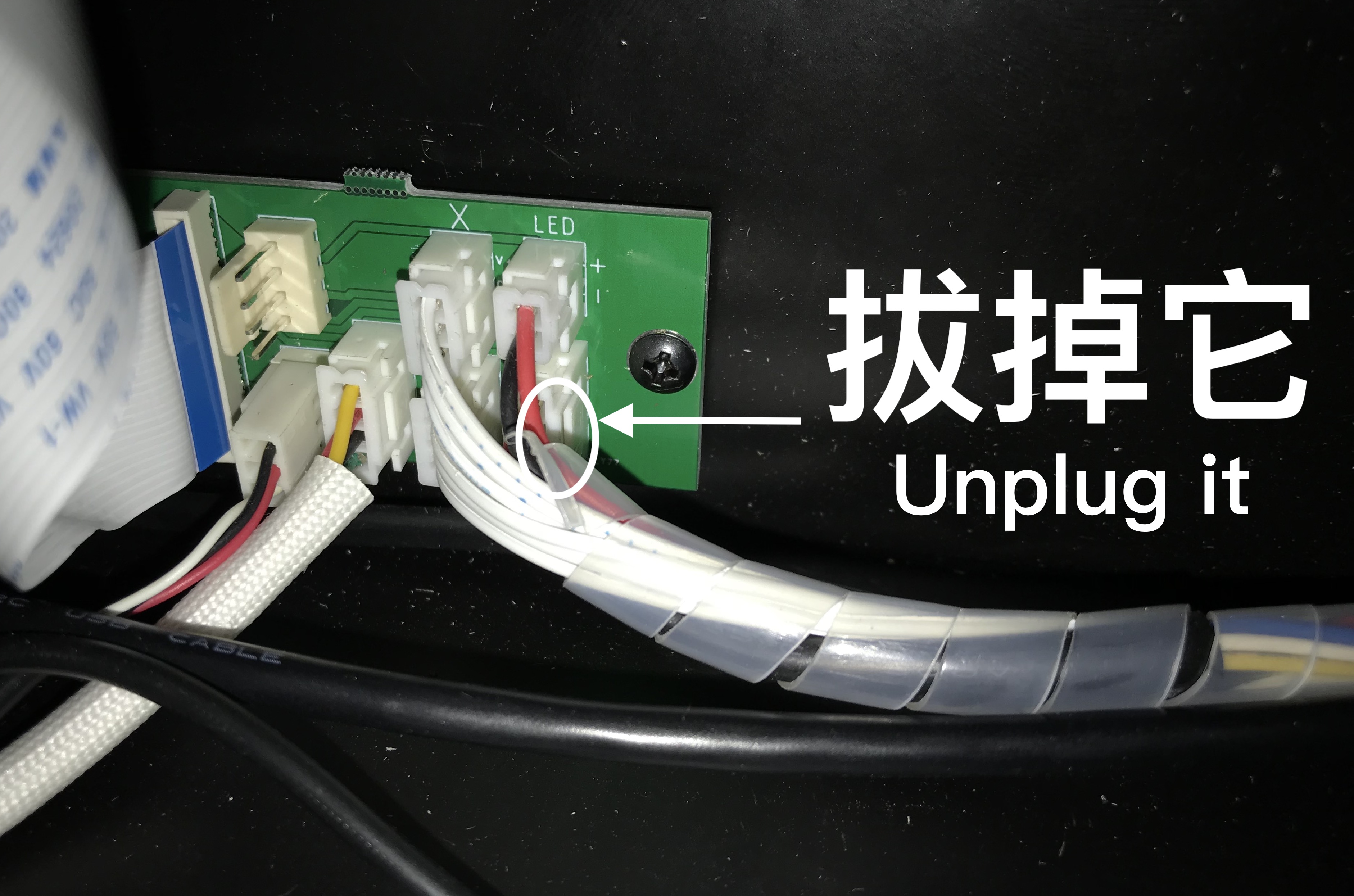

6. Localize a pequena placa de circuito impresso (PCB) e desconecte o cabo indicado pelo círculo.

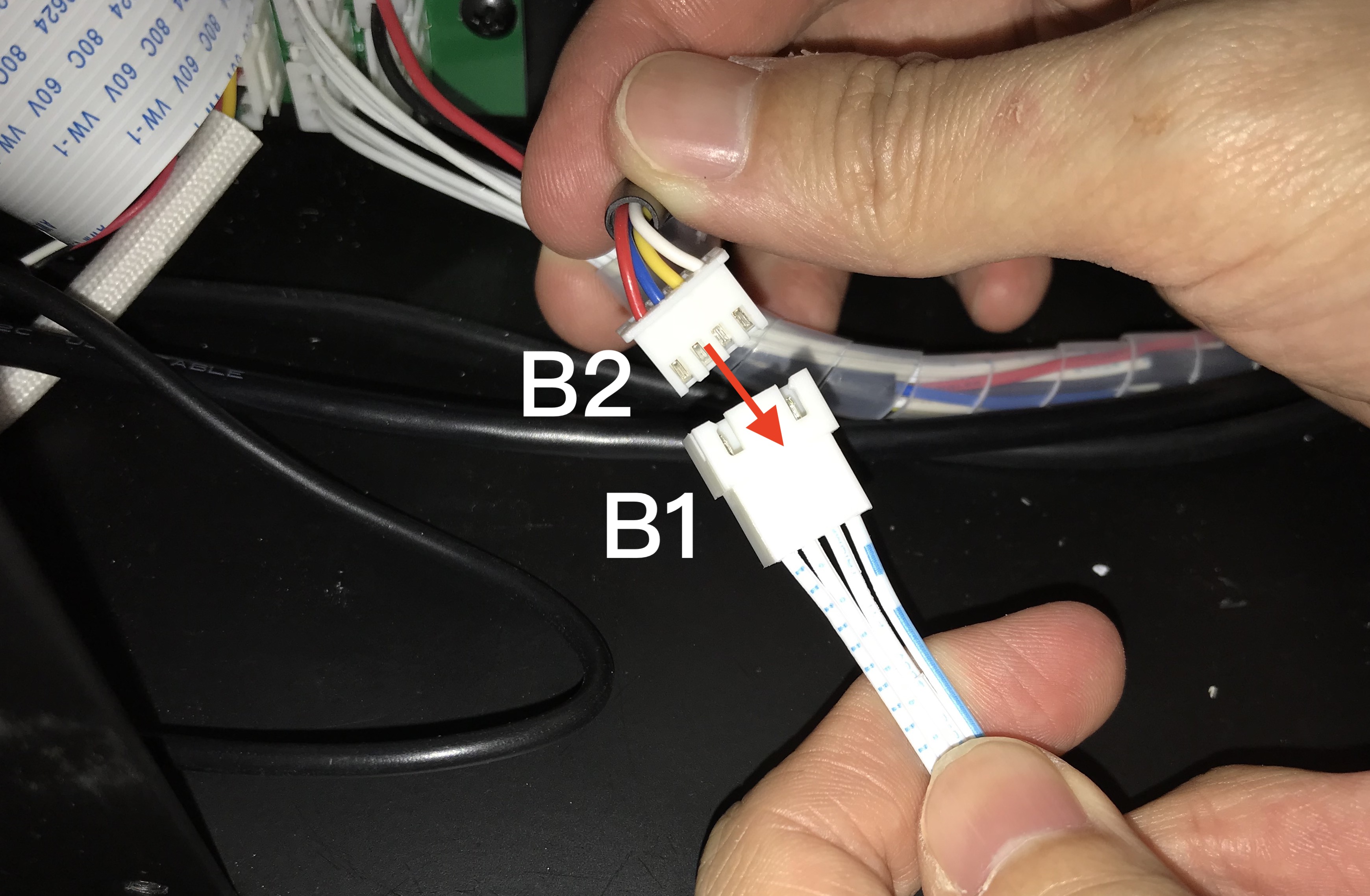

7. O cabo que você acabou de desconectar é o B2. Conecte B2 a B1.
