Beambox / Beambox Pro - Substituição do Tubo Laser

(Por favor, ative as legendas em português no YouTube)

Você pode consultar o vídeo do beamo para a versão antiga do Beambox para substituir o tubo laser com o suporte da versão anterior.

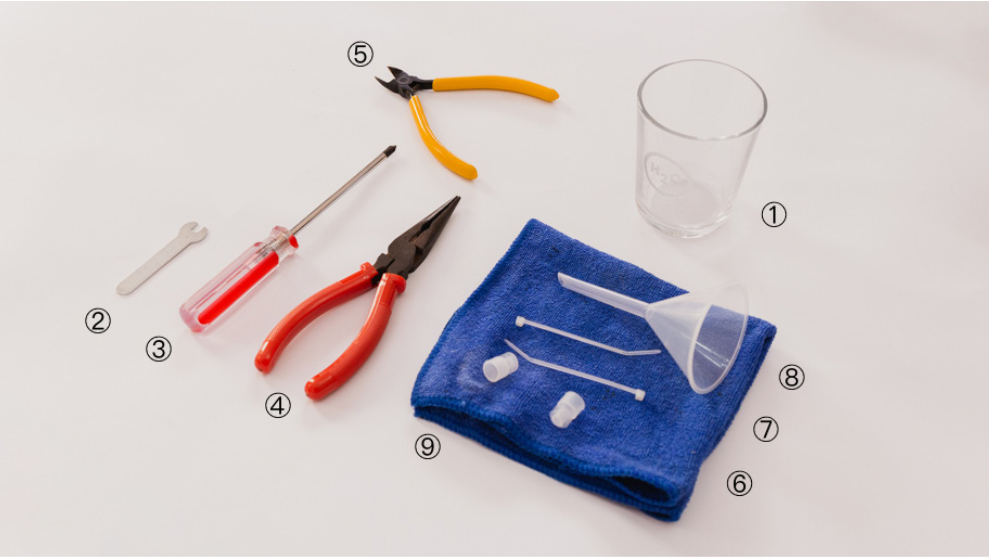

Ferramentas

Caixa de Acessórios:
① chave pequena
② funil

Caixa do Tubo Laser:
⑥ abraçadeiras
⑧ tampa da mangueira do tubo laser

Itens Necessários (não inclusos):
③ chave Phillips
④ alicate de bico fino
⑤ alicate de corte diagonal
⑨ pano
⑩ recipiente para água

 Desconecte a fonte de energia antes de iniciar o procedimento.

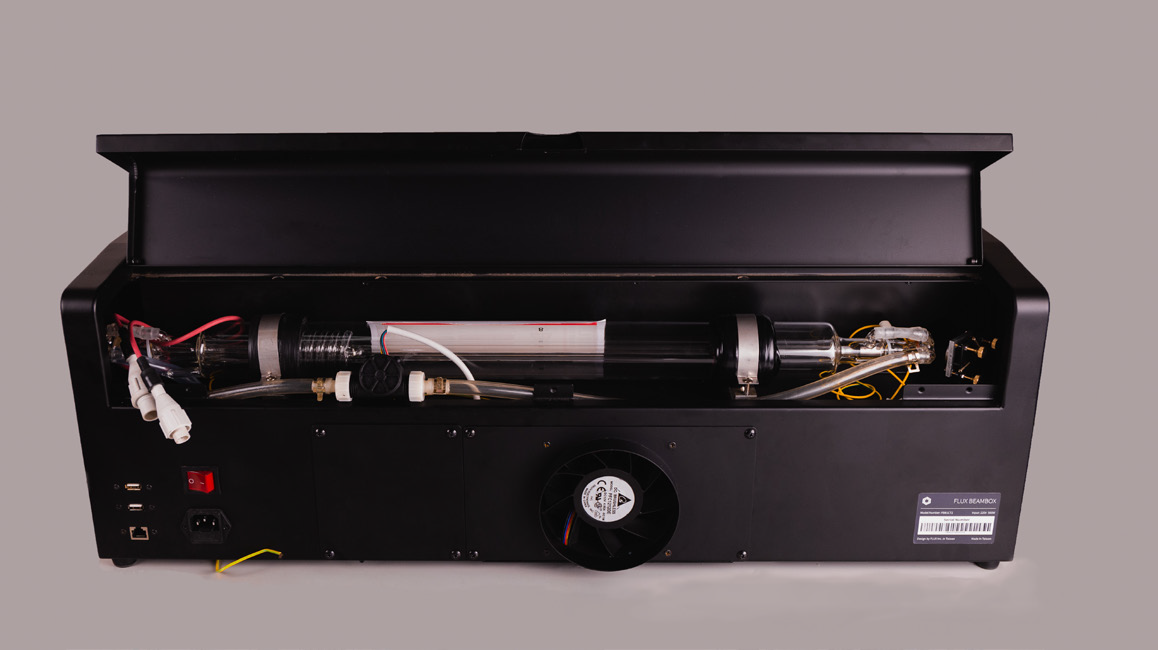

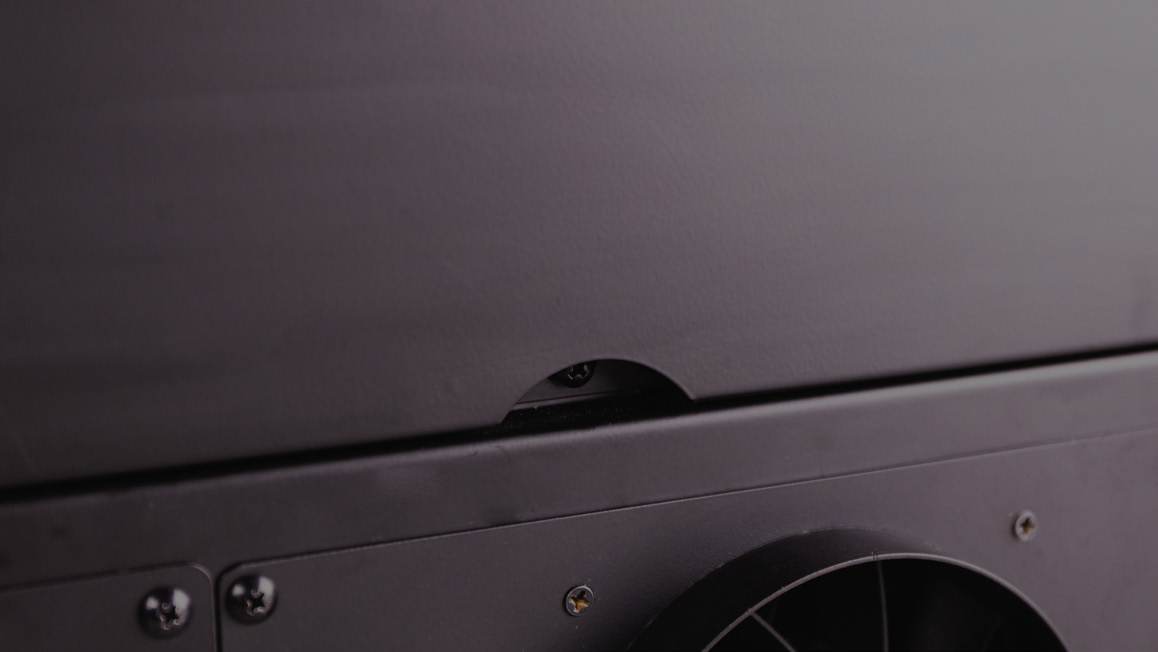

1. Remova o parafuso localizado na alça da tampa traseira e, em seguida, abra a tampa.

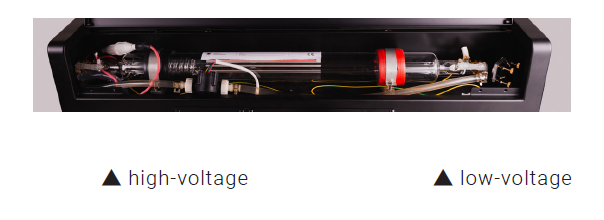

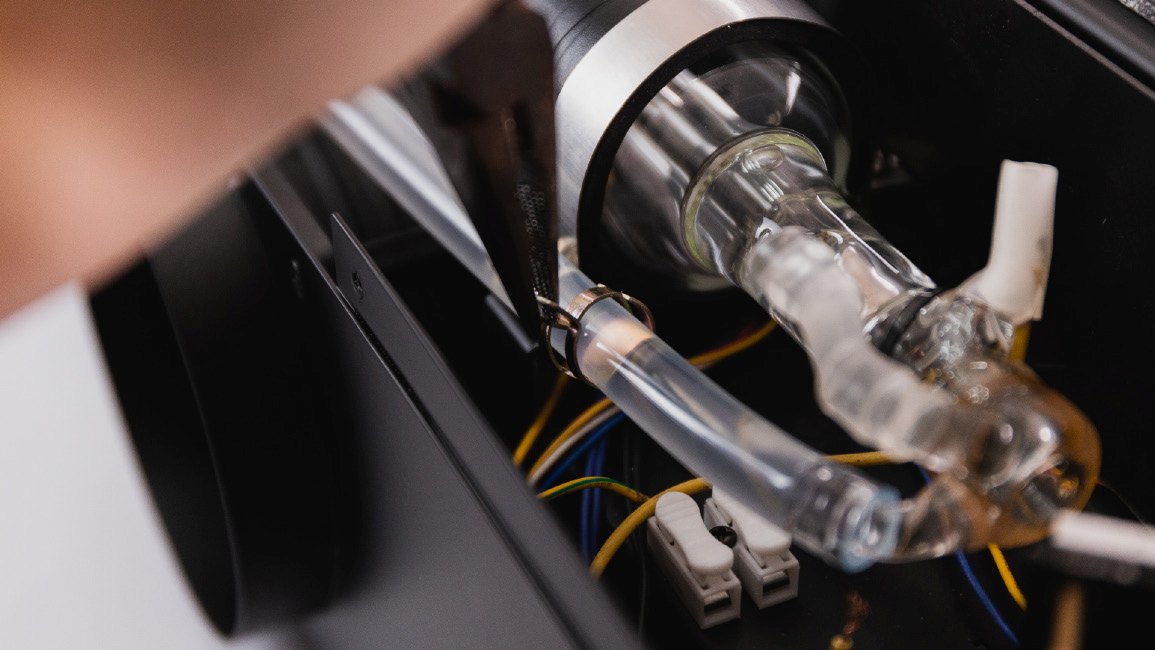

O tubo laser possui duas extremidades. A que tem o fio vermelho, mais próxima à tela sensível ao toque, é chamada de lado de alta tensão. A outra, próxima ao primeiro espelho, é chamada de lado de baixa tensão.

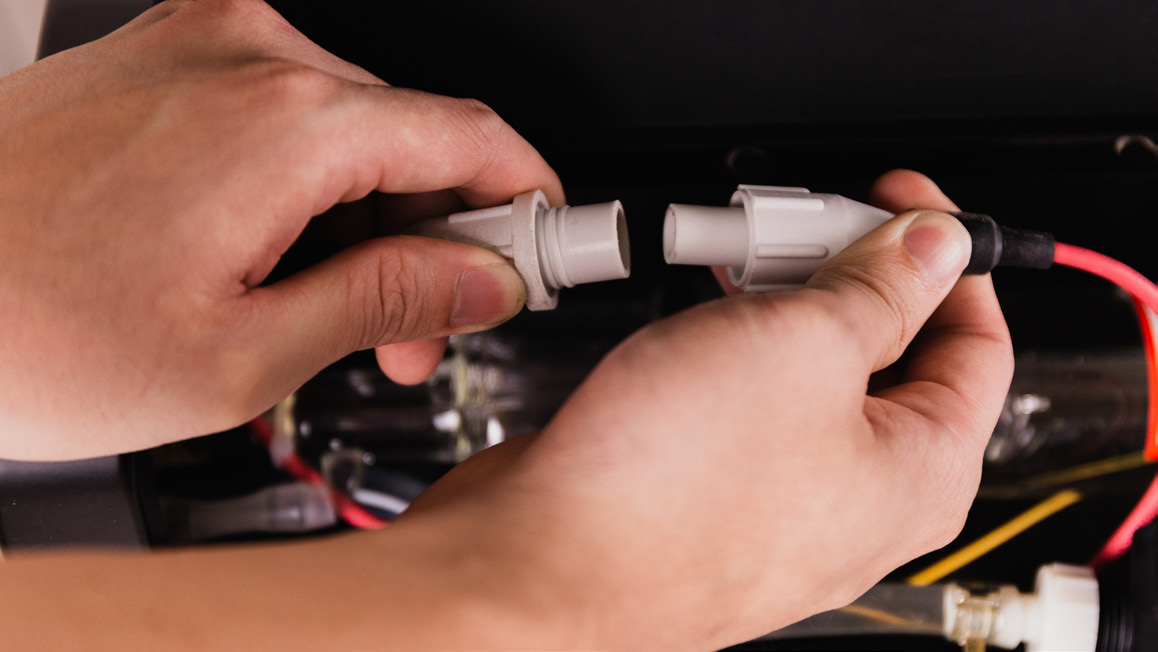

2. Localize o conector branco no lado de alta tensão. Gire o conector para abri-lo e desconecte-o.

3. Localize o terminal branco próximo ao lado de baixa tensão.

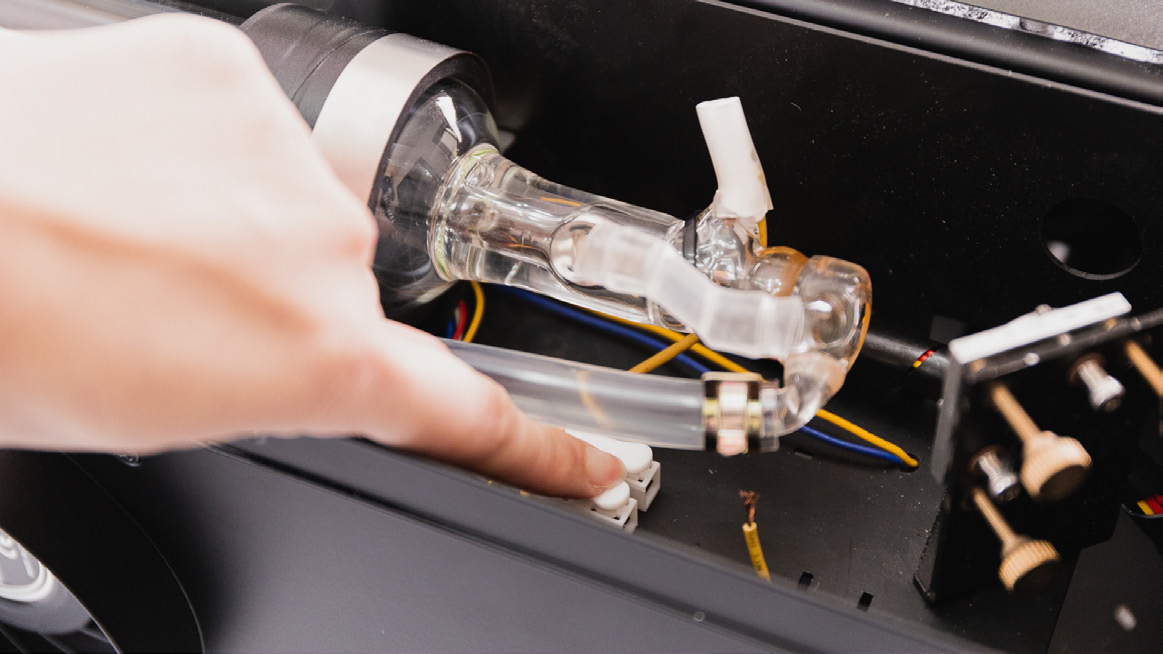

Pressione o botão no terminal branco para liberar e remover o cabo conectado à baixa tensão.

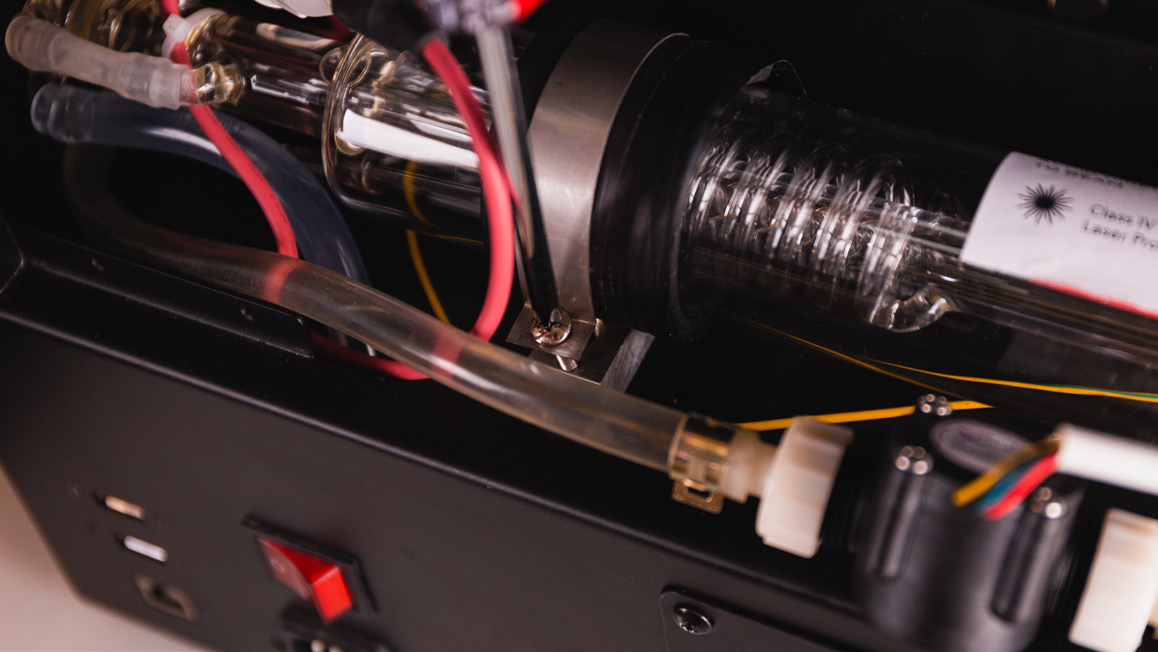

4. Remova os parafusos do suporte do tubo laser em ambos os lados.

5. Afaste a braçadeira da mangueira do tubo laser usando um alicate. Retire o tubo laser do chassi e posicione a extremidade de baixa tensão sobre um recipiente. Desconecte a mangueira do tubo e drene a água. Tampe a mangueira com um plugue ao terminar.

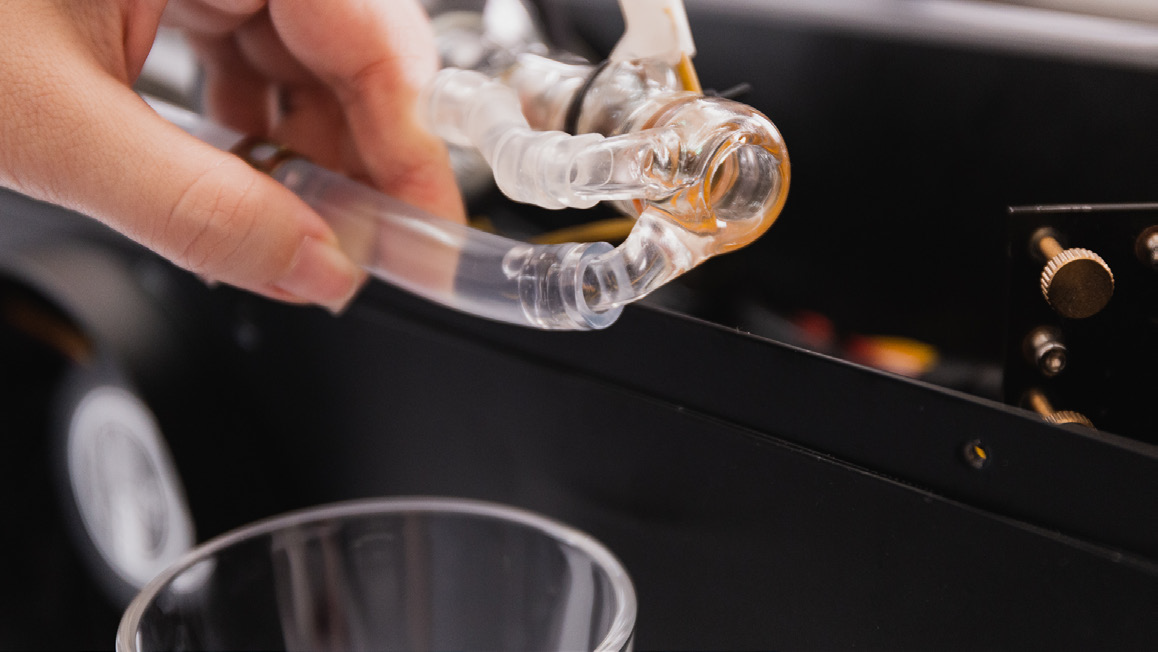

▲ Posicione a extremidade de baixa tensão sobre um recipiente.

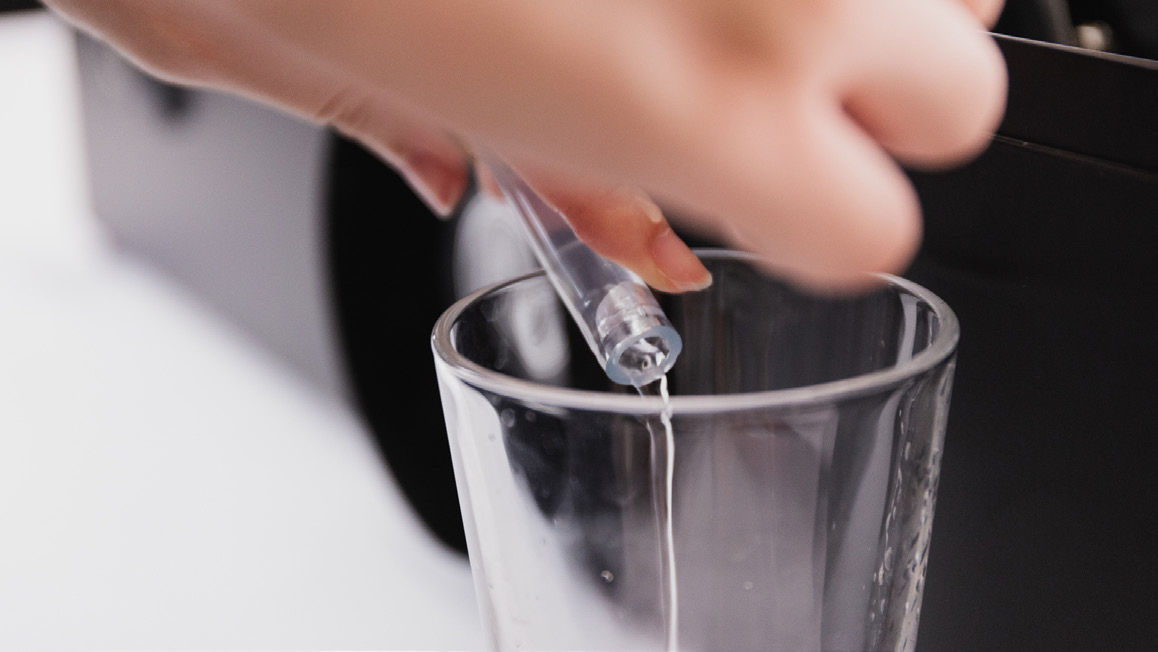

▲ Retire a mangueira e drene o tubo

6. Coloque uma toalha sob o lado de alta tensão. Corte a abraçadeira na extremidade da mangueira com um alicate de corte diagonal ou tesoura. Puxe a mangueira para que o tubo fique totalmente desconectado e possa ser removido por completo.

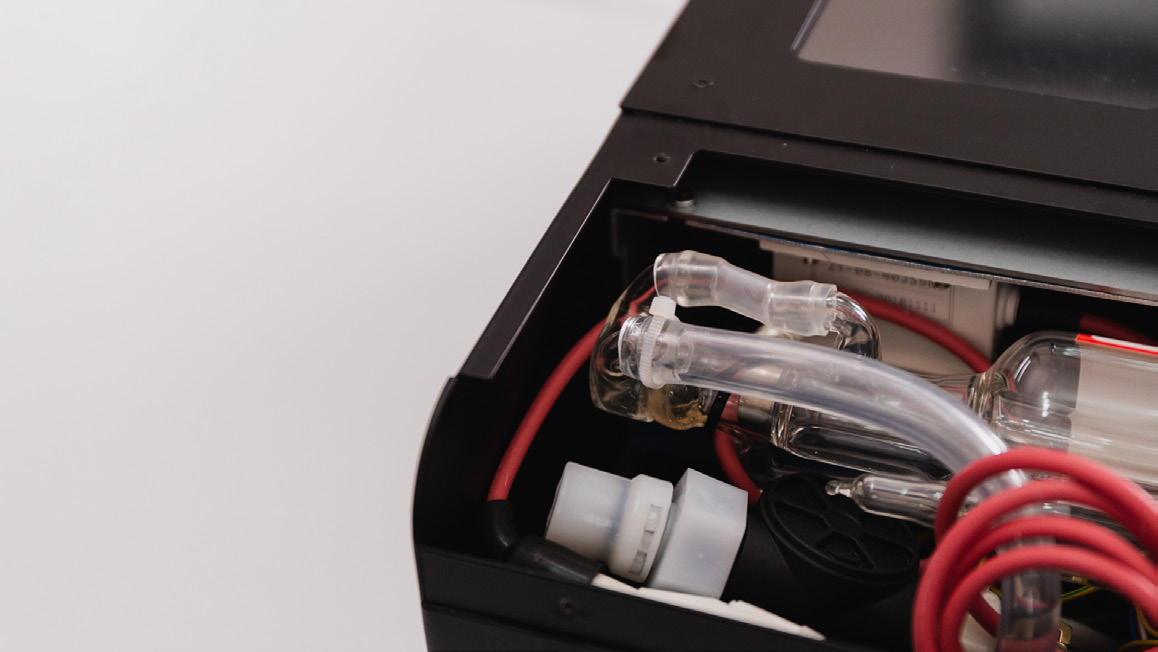

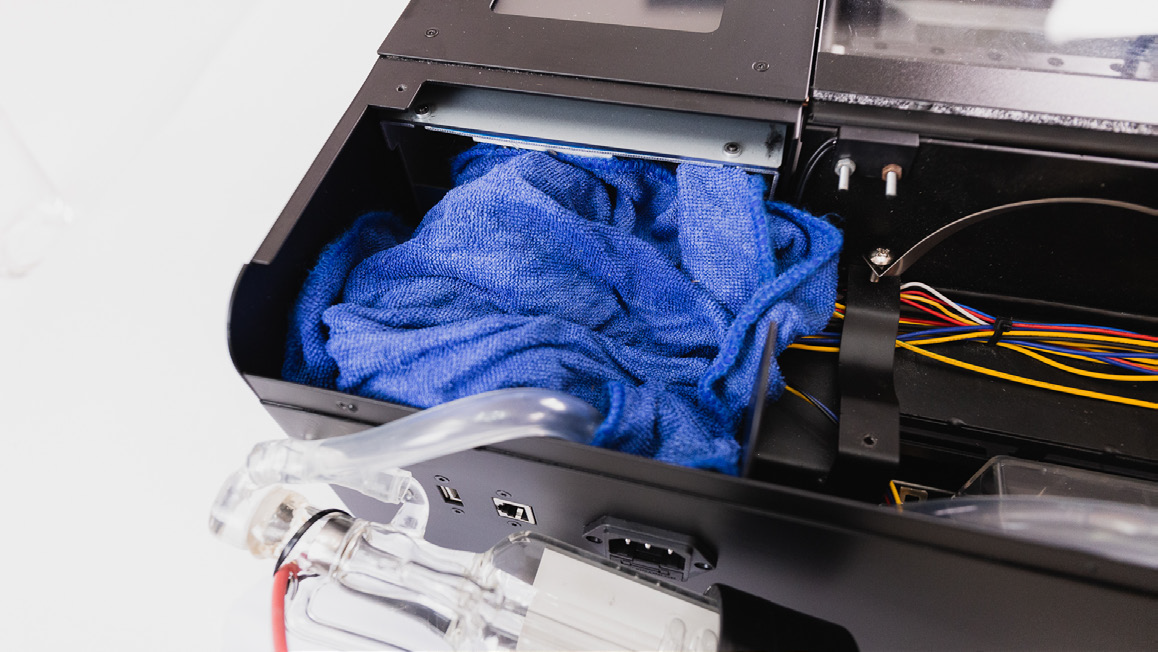

▲ Coloque um pano sob o lado de alta tensão.

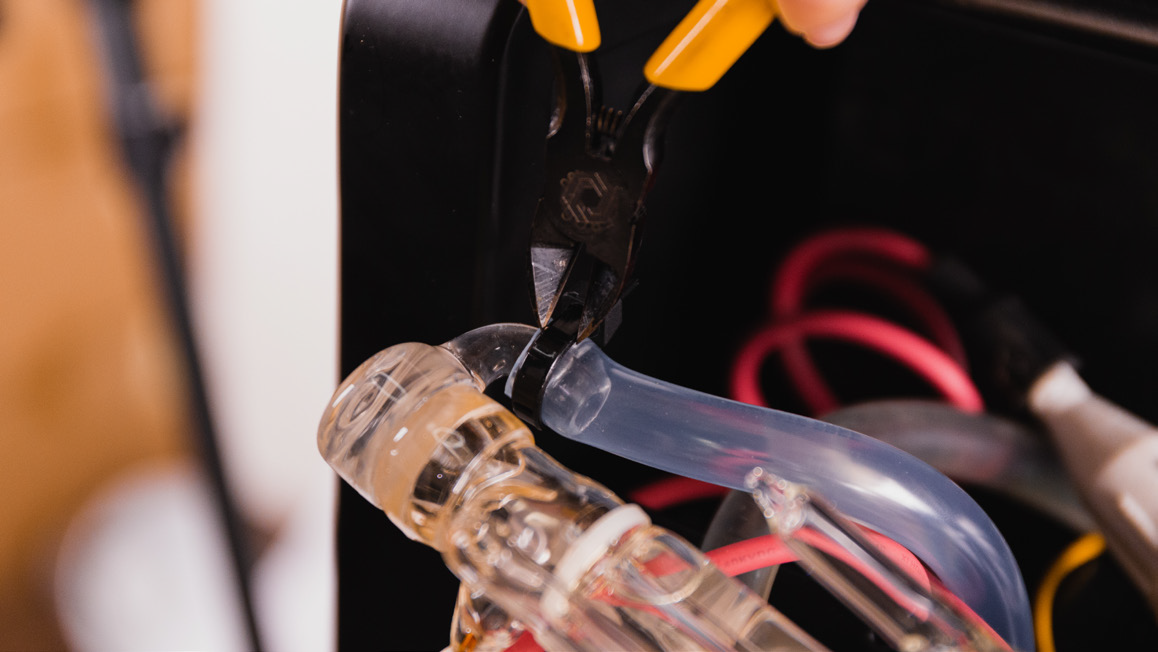

▲ Corte a abraçadeira na extremidade da mangueira.

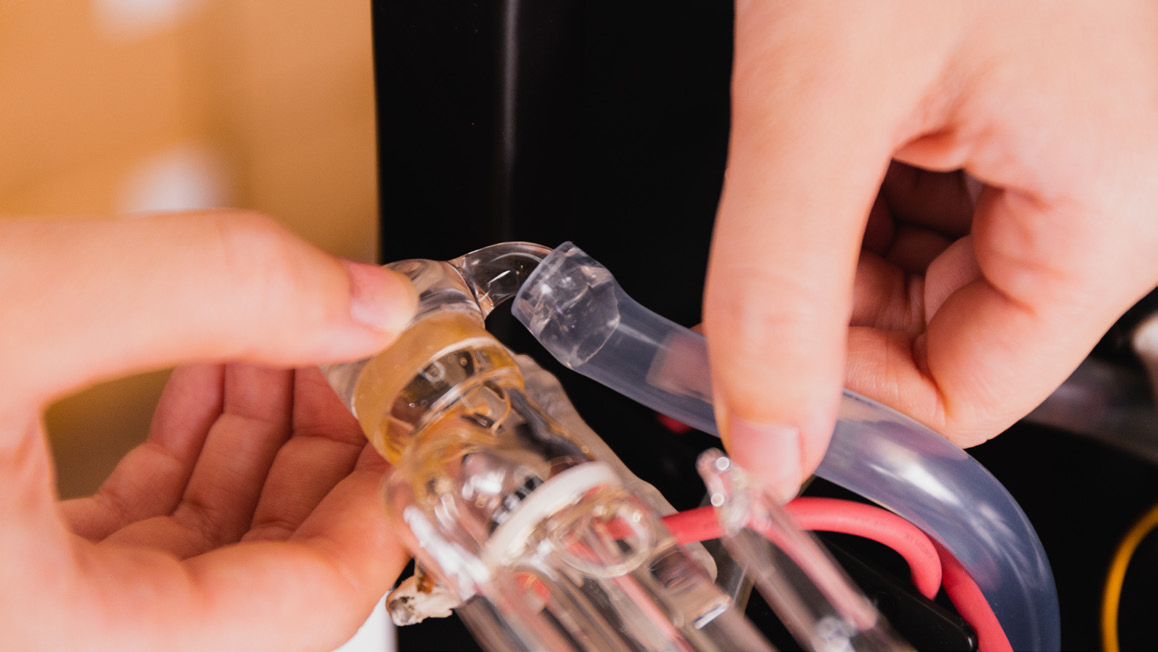

▲ Retire a mangueira e tampe a extremidade

 Evite derramar água dentro da máquina. Caso aconteça, seque a umidade e aguarde até que a máquina esteja completamente seca.

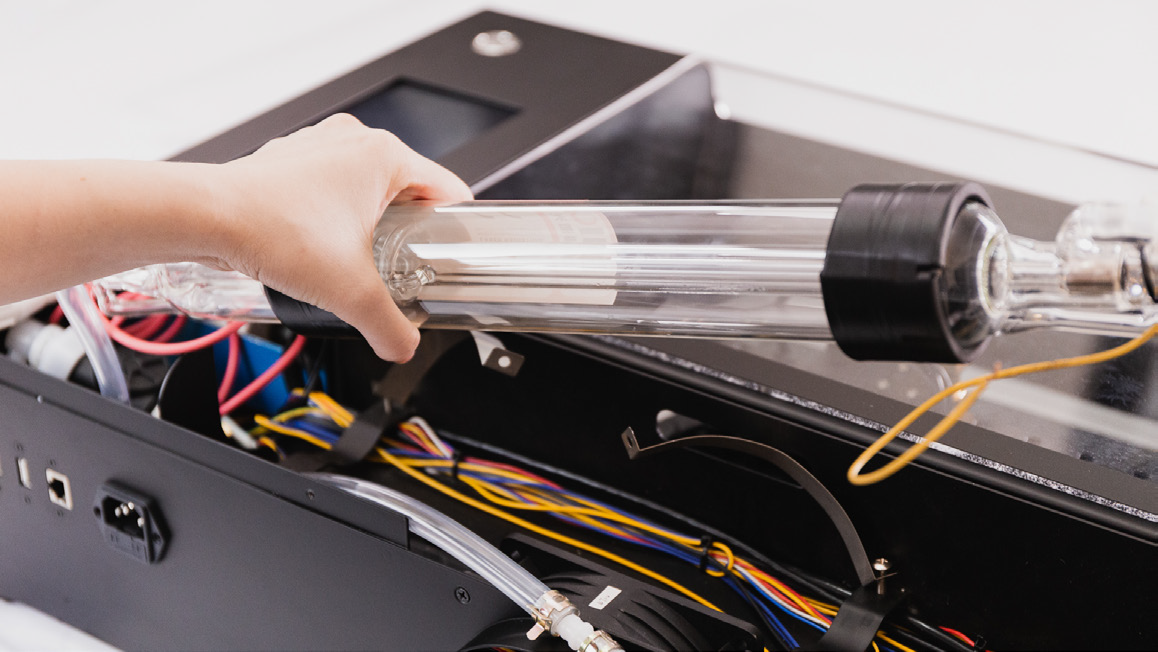

▲ O tubo laser pode ser removido completamente

7. Instale o novo tubo laser e conecte as mangueiras em ambas as extremidades. Prenda a extremidade de alta tensão com uma abraçadeira e fixe a outra extremidade usando a braçadeira metálica original.

▲ Instale o novo tubo laser e conecte as mangueiras

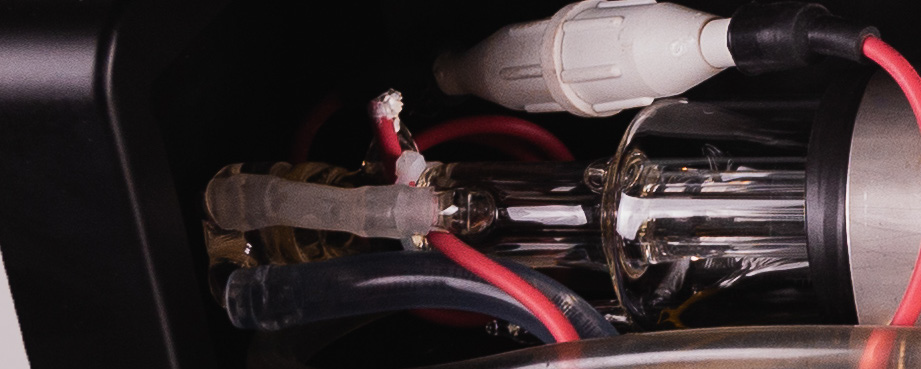

▲ Prenda a extremidade de alta tensão com uma abraçadeira

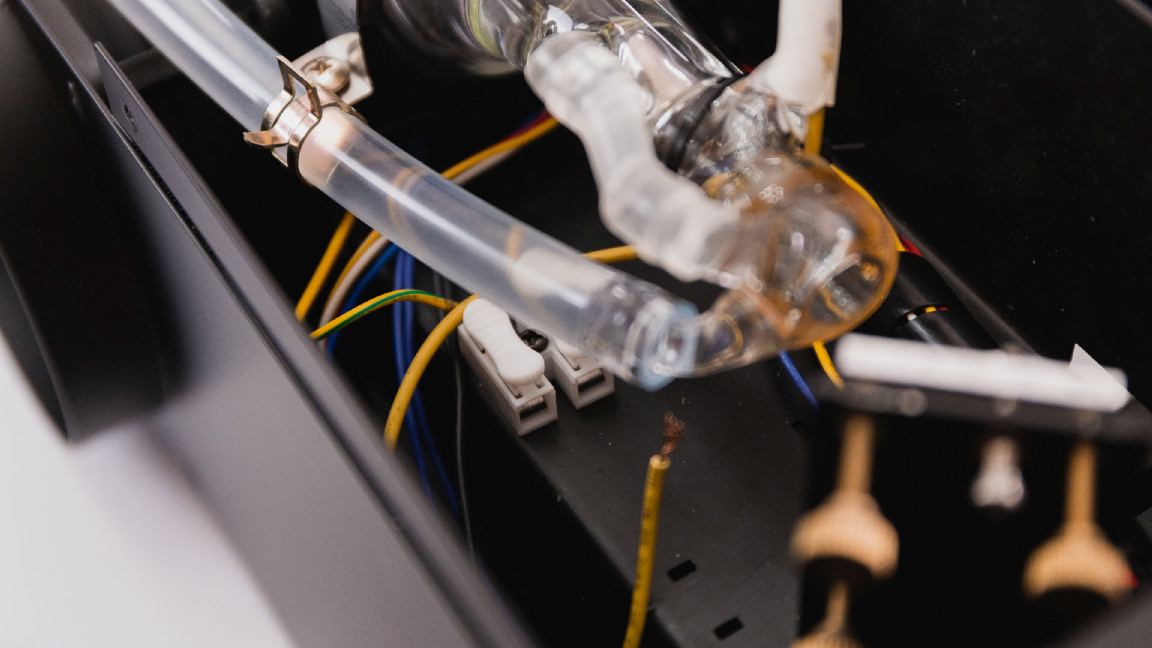

▲ Fixe a extremidade de baixa tensão usando a braçadeira metálica original.

 Solte a braçadeira metálica lentamente para evitar danificar o tubo com o retorno da força.

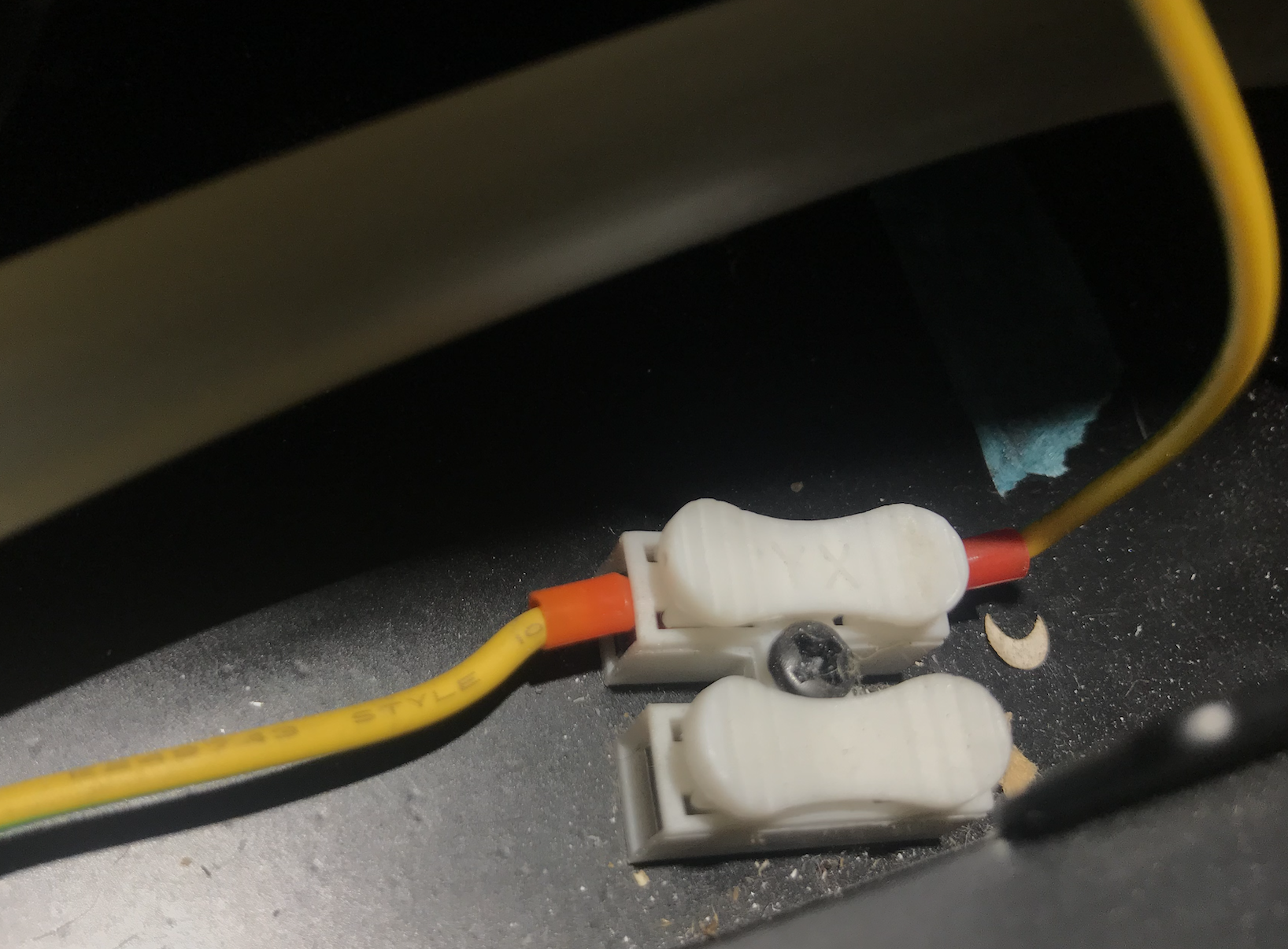

▲ Os 2 cabos amarelos devem estar do mesmo lado

8. Reconecte o conector branco no lado de alta tensão. Conecte o fio no terminal do lado de baixa tensão e certifique-se de que esteja firmemente preso e não se solte. Verifique se o fio está bem fixado no terminal.

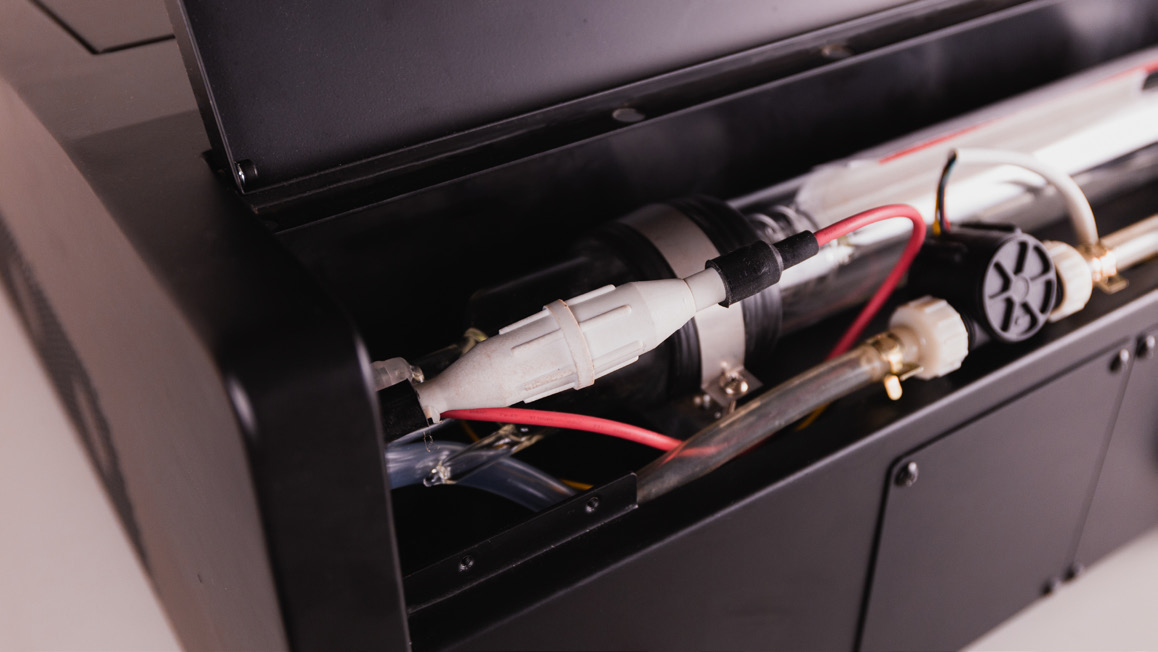

▲ Reconecte o conector branco no lado de alta tensão.

▲ Verifique se o fio está firmemente preso no terminal

9. Posicione o tubo laser no chassi. Certifique-se de que haja um espaço maior que a largura de um dedo em ambas as extremidades do tubo. O terminal do tubo laser conectado ao fio vermelho grosso deve estar voltado para cima. Instale os parafusos do suporte do tubo e verifique se o tubo está firmemente fixado.

Assegure-se de que o terminal do cabo vermelho esteja apontado para cima, e não em outro ângulo. Não permita que a extremidade do tubo toque ou fique próxima à lateral do chassi. O posicionamento incorreto do tubo pode causar fuga de tensão.

10. Verifique toda a instalação. A máquina estará pronta para ser ligada.

Não toque na área próxima ao lado de alta tensão do tubo para evitar choque elétrico.

11. Pressione "Manutenção" e o cabeçote laser irá para a posição inicial. Pressione "Bomba" e a água de resfriamento será bombeada para o tubo laser.

Cuidado para não pressionar "Laser". Não coloque o dedo próximo à saída do feixe laser.

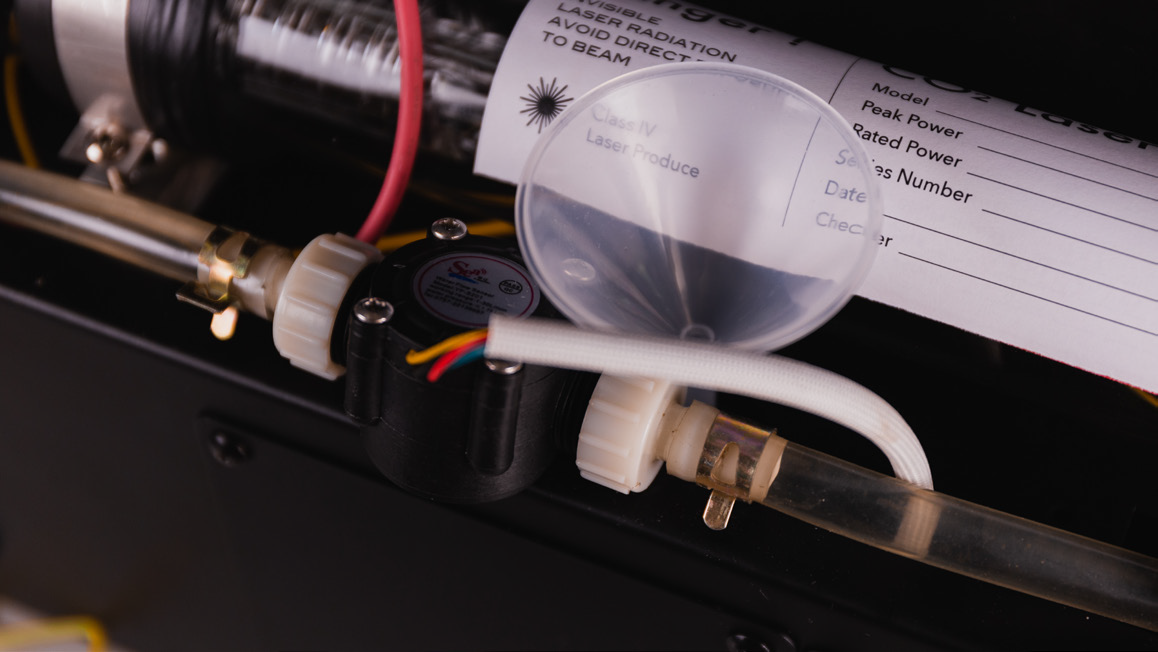

12. Desconecte a energia e abra a tampa do reservatório de água. Encha o reservatório usando um funil e feche-o novamente.

Observe atentamente o nível da água para evitar transbordamento. Recomenda-se o uso de água destilada.

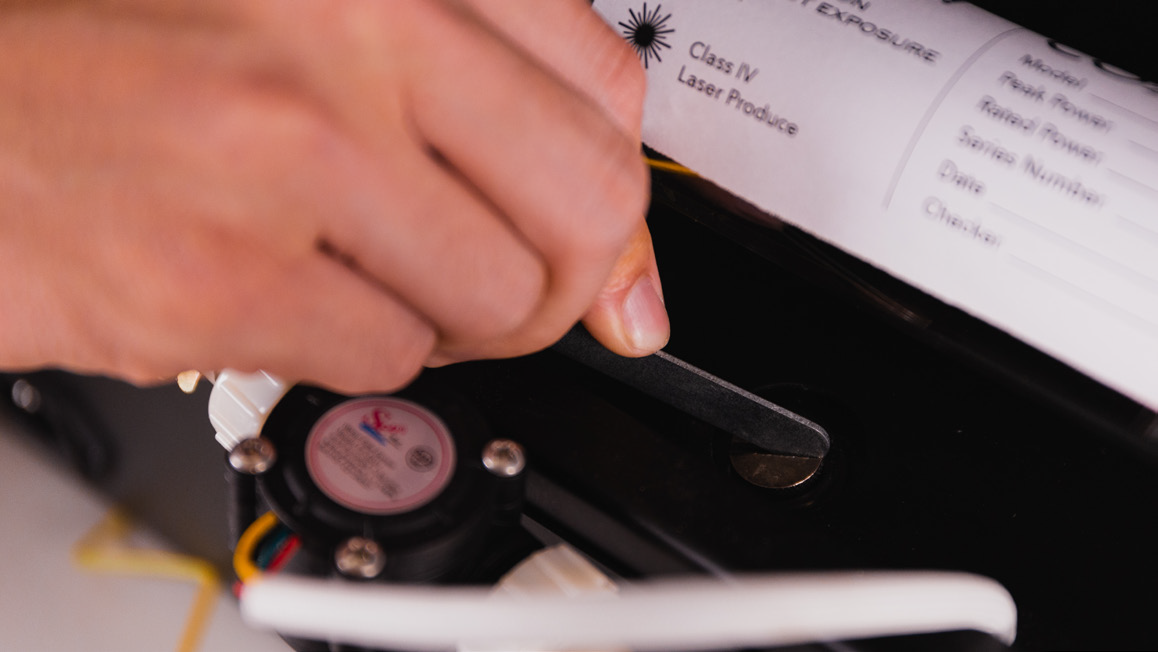

▲ Use uma moeda ou a chave pequena para abrir o reservatório.

13. Repita as etapas ⓫ ⓬ até que o nível do reservatório não diminua mais. Então, a substituição estará concluída.
