Beambox / Beambox Pro - Mangueira de Ar Extra para Instalação da Bomba de Ar

Este guia mostrará como melhorar a Bomba de Ar em uma máquina de versão antiga que continua entupindo e parando de funcionar como esperado. (Vídeo)

Como verificar se sua máquina precisa da mangueira de ar adicional?

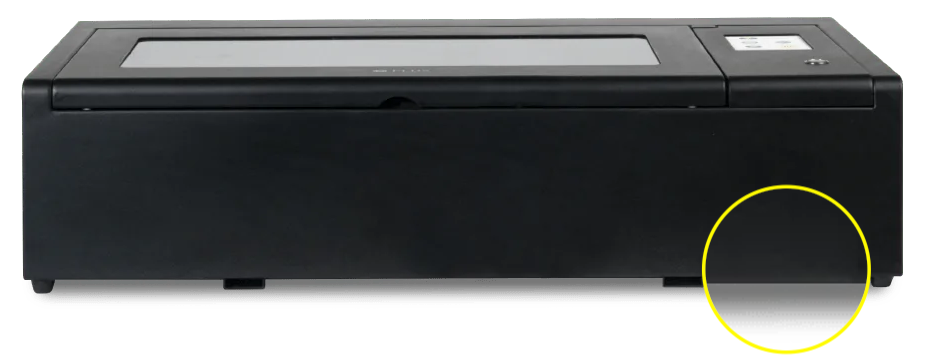

Primeiro, verifique se a máquina é da versão antiga.

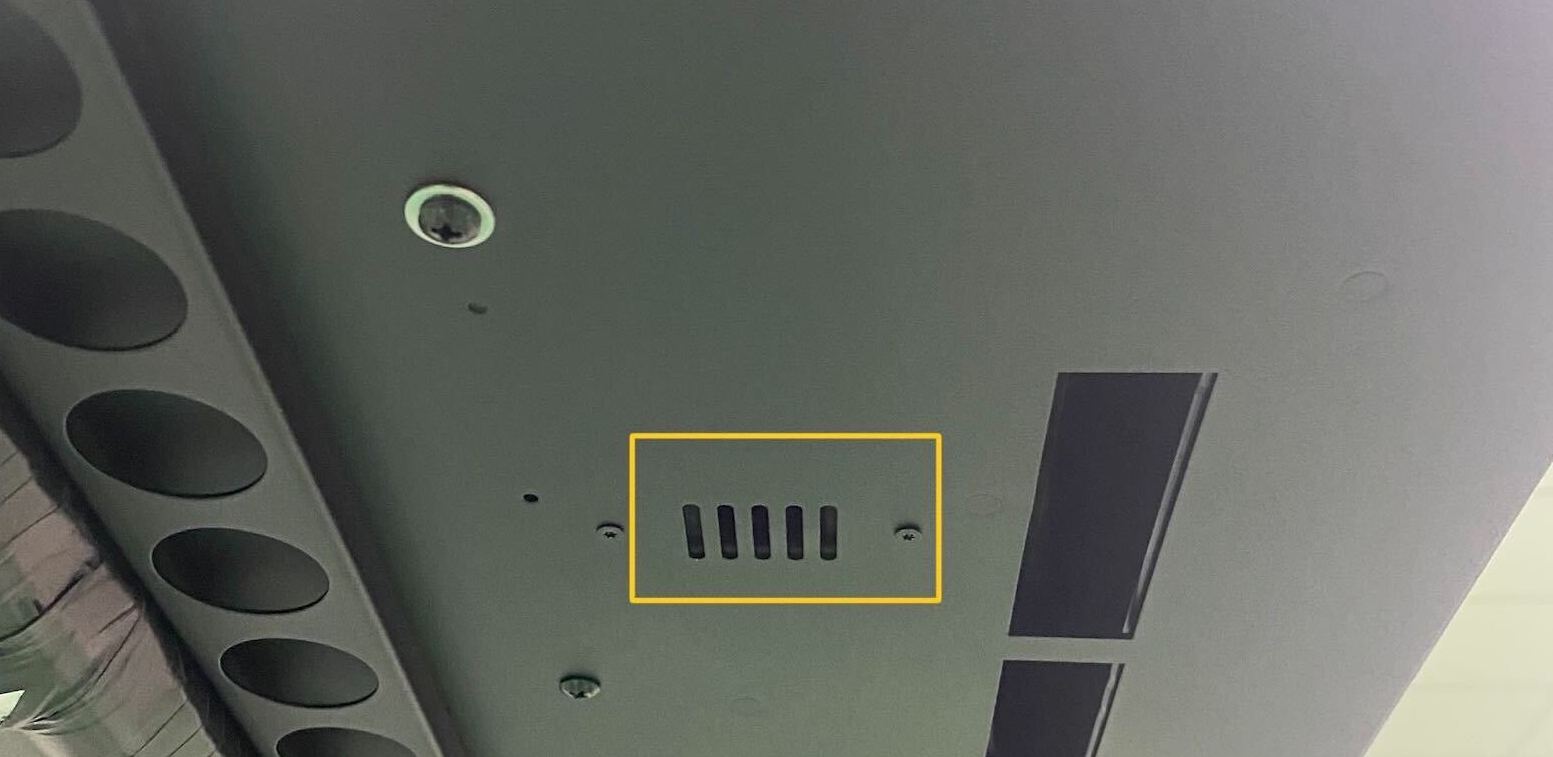

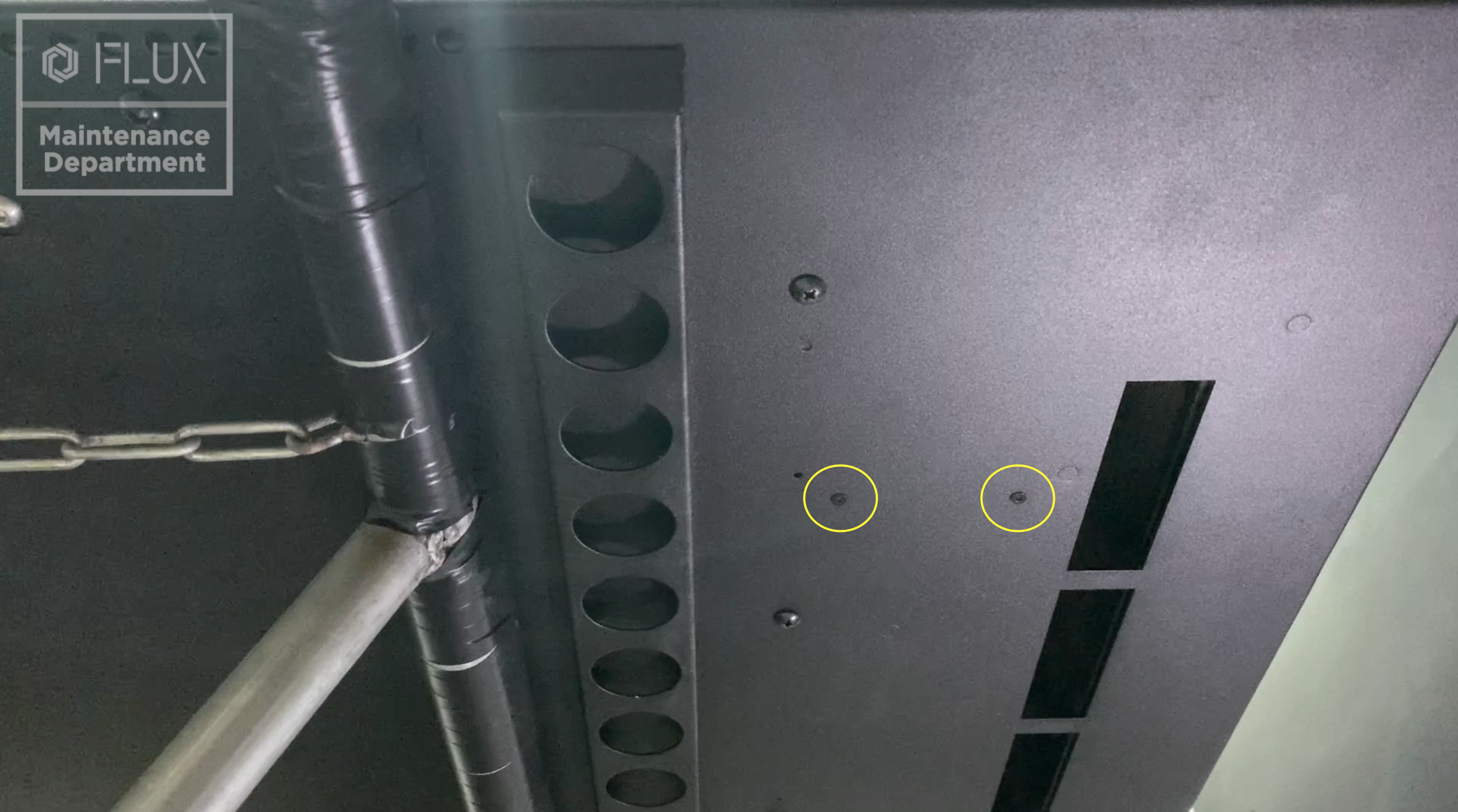

▲ Verifique os orifícios de ventilação na parte inferior da máquina.

Se houver orifícios de ventilação, sua máquina é do modelo mais recente e você pode ignorar este artigo.

Se não houver orifícios de ventilação, siga as etapas abaixo para instalar a mangueira de ar.

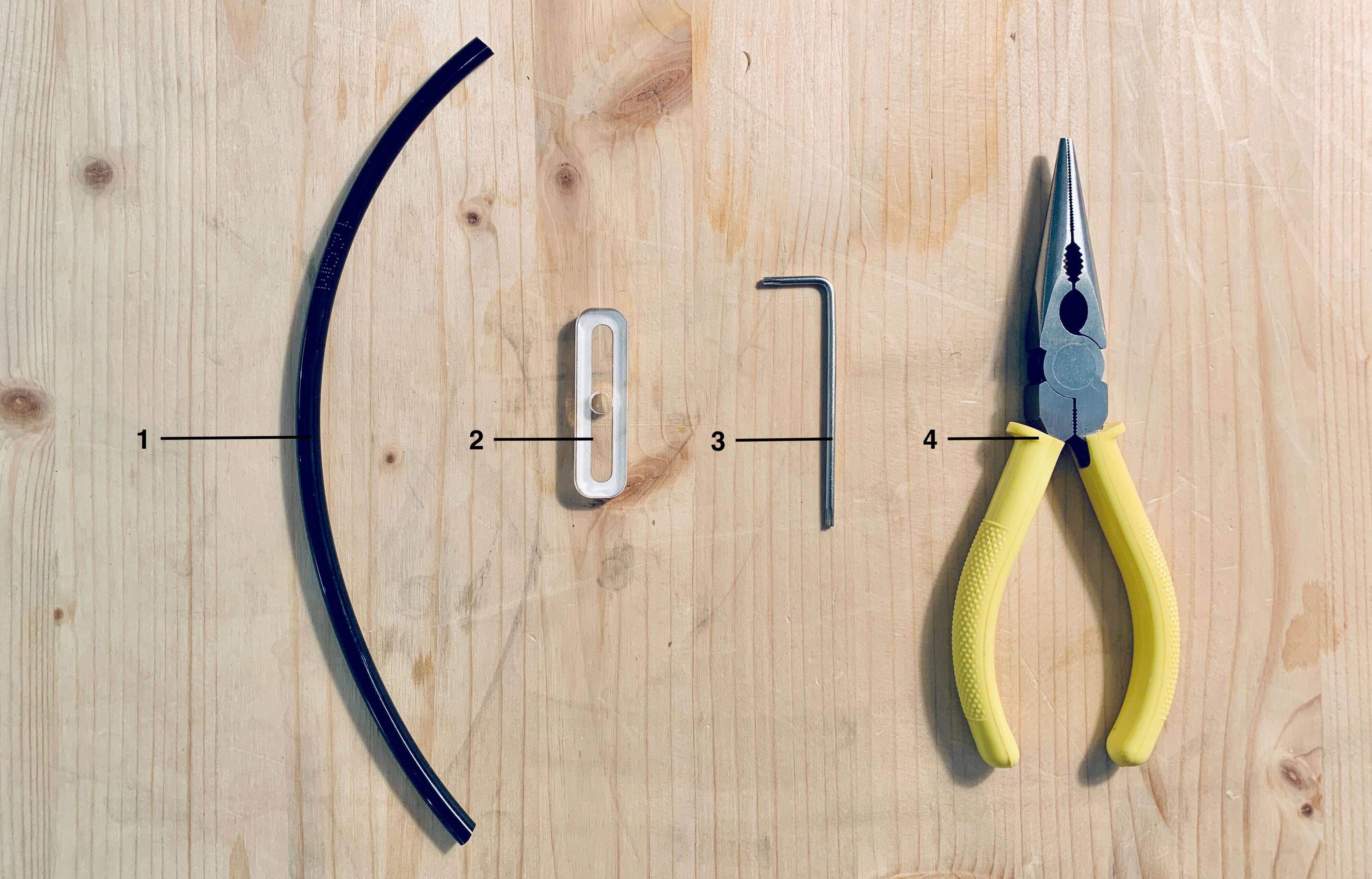

Itens Necessários:
Preparação por conta própria:
1｜OD6*ID4mm Mangueira de Ar 30cm
2｜Suporte para mangueira de ar com fita dupla face (o arquivo para Acrílico de 5mm / o arquivo para fita dupla face)
3｜Chave Allen de 2,5mm
4｜Alicate de bico fino

Etapas de Instalação

1. Utilize a chave T8 para remover os dois parafusos de fixação da bomba de ar.

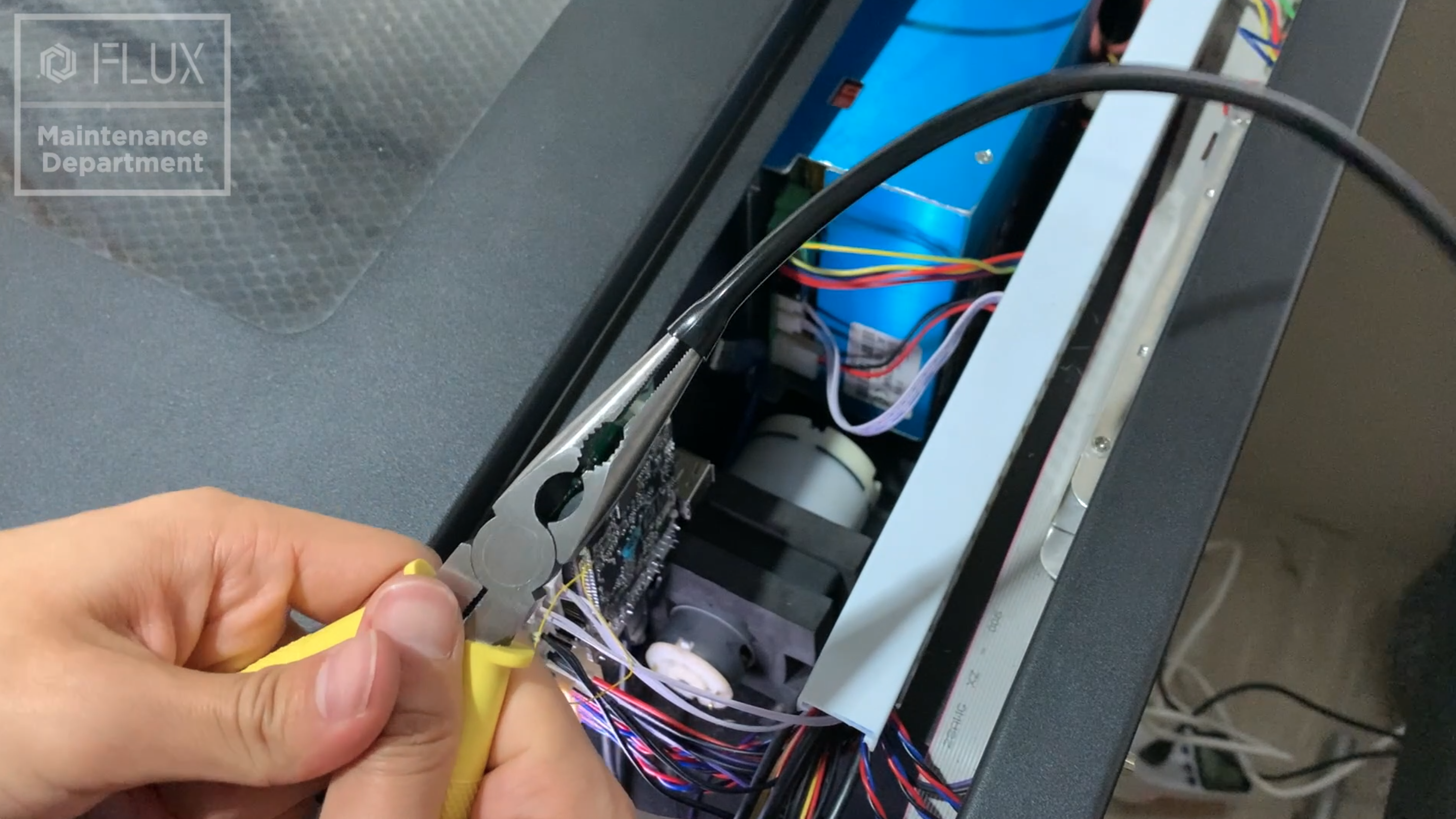

2. Use um alicate de bico fino para expandir levemente a abertura da mangueira de ar.

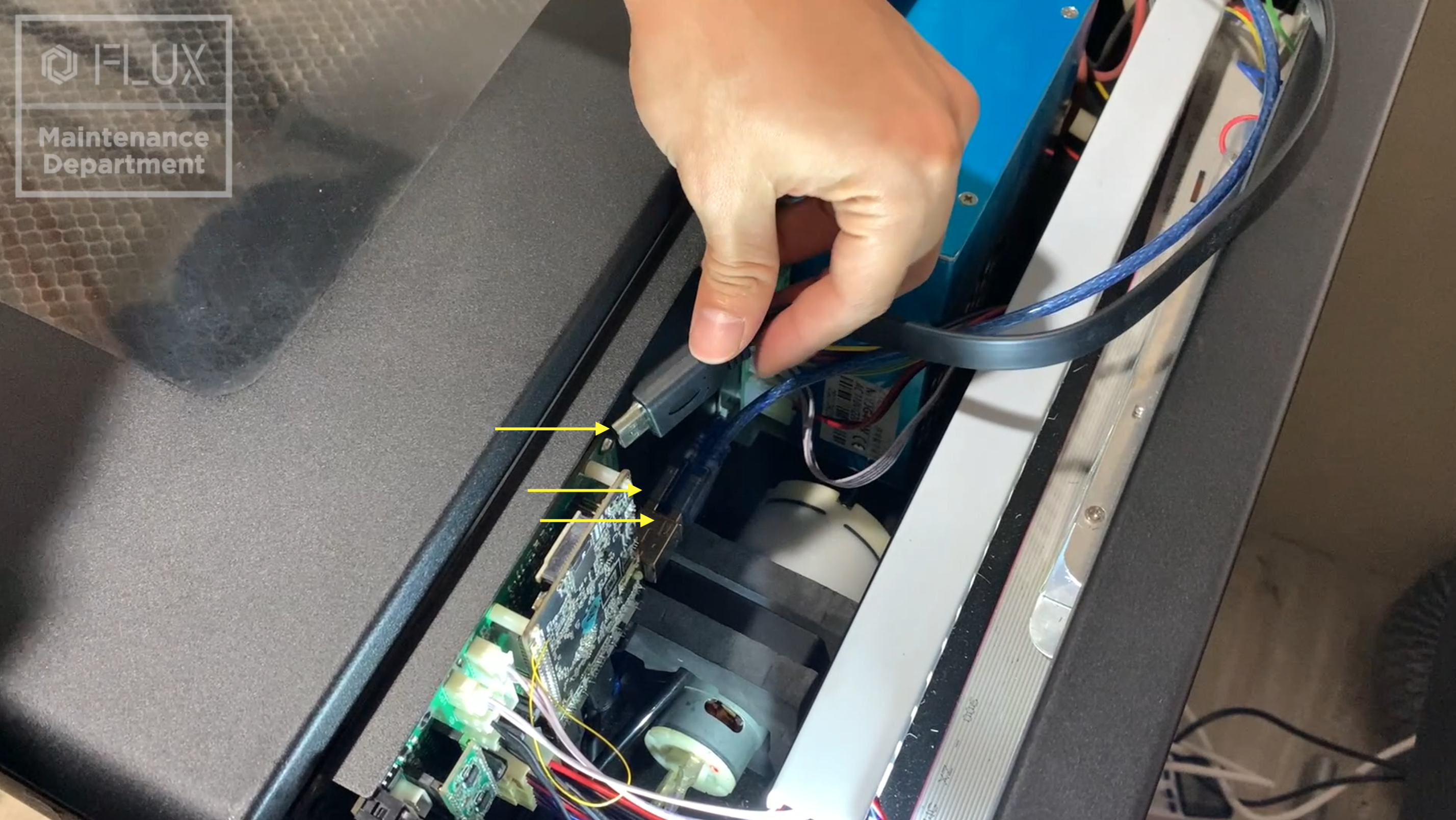

3. Desconecte os três conectores na placa-mãe.

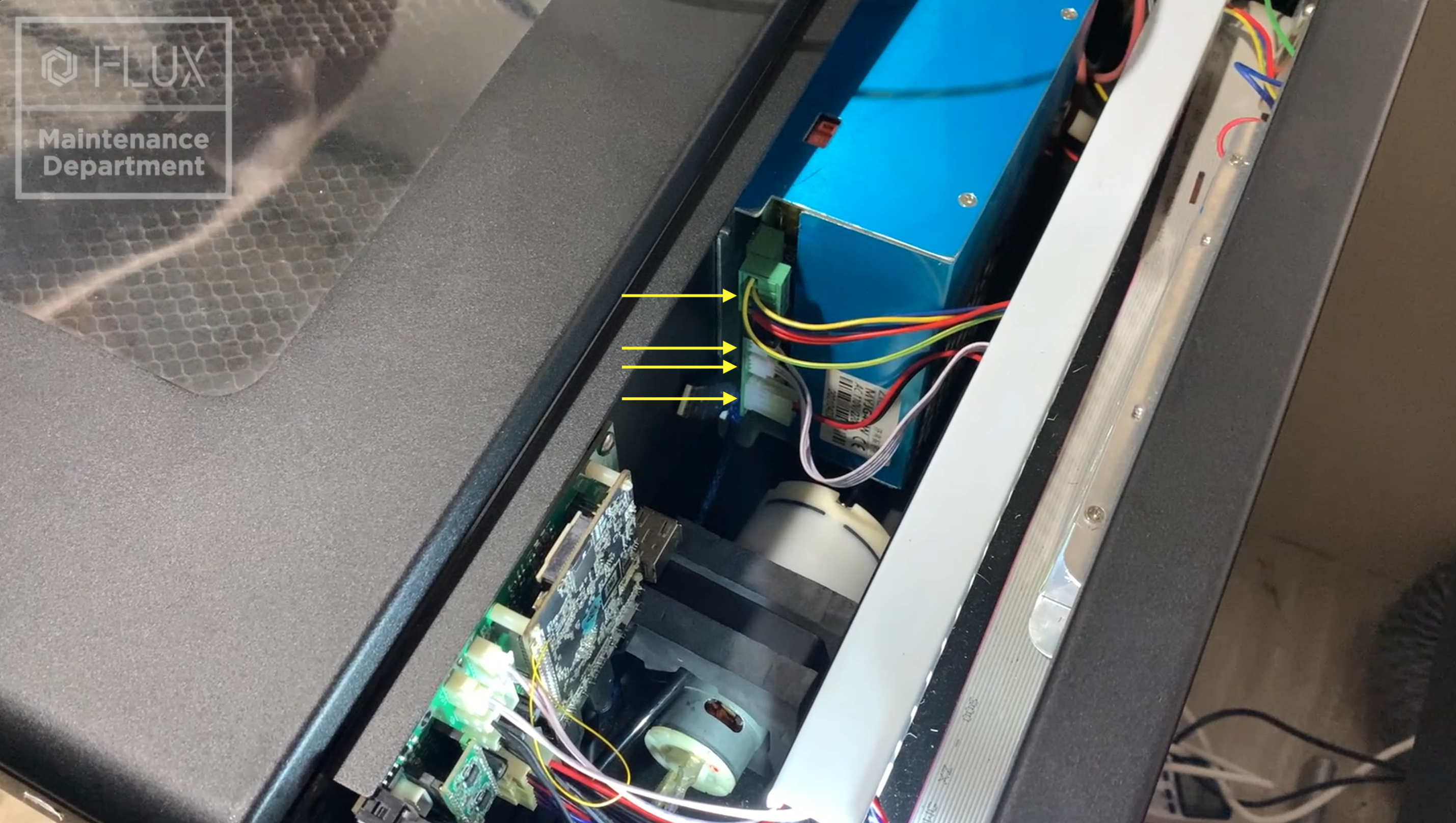

4. Desconecte os 4 conectores na fonte de alimentação do laser.

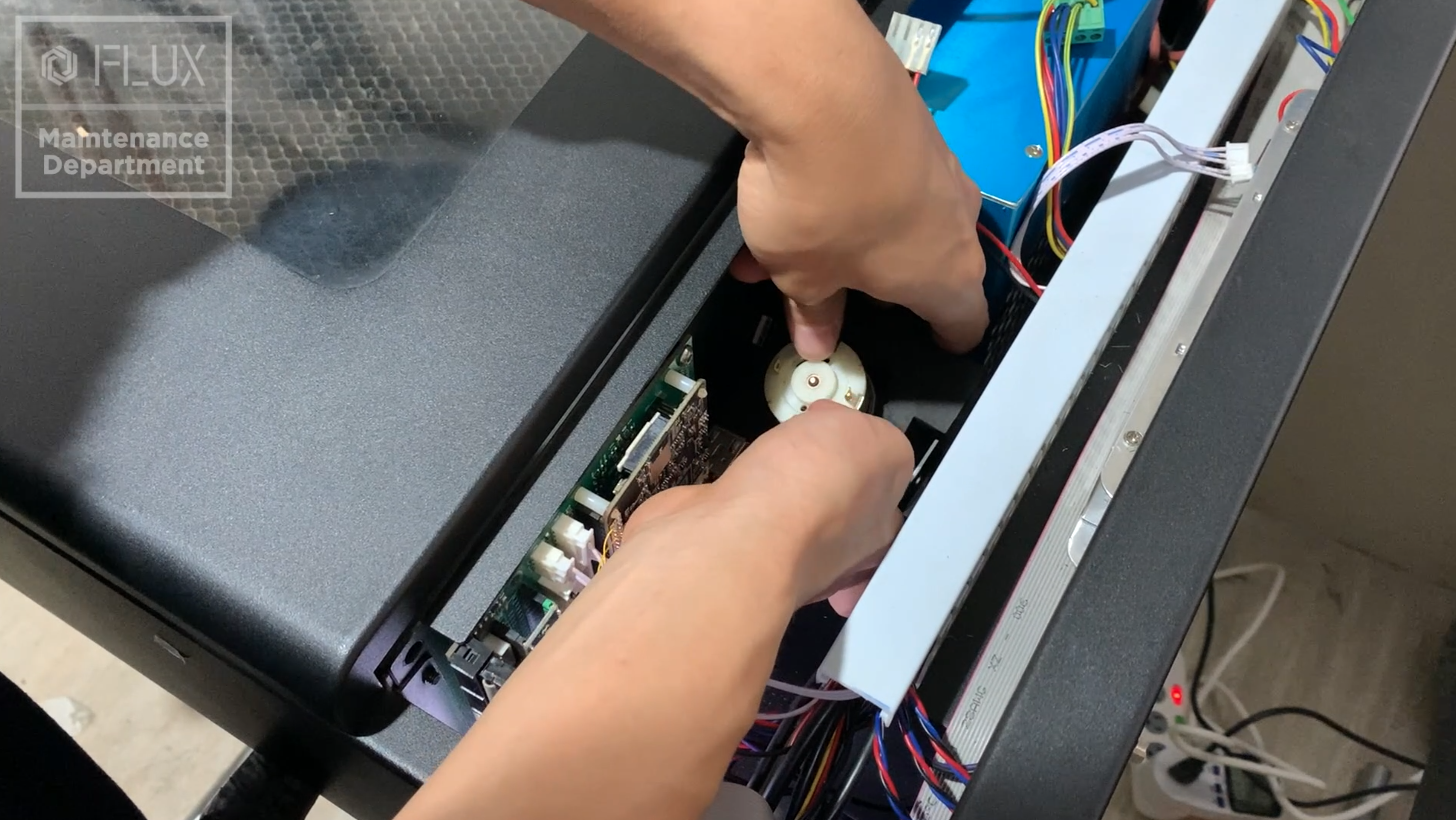

5. Remova a espuma da bomba de ar.

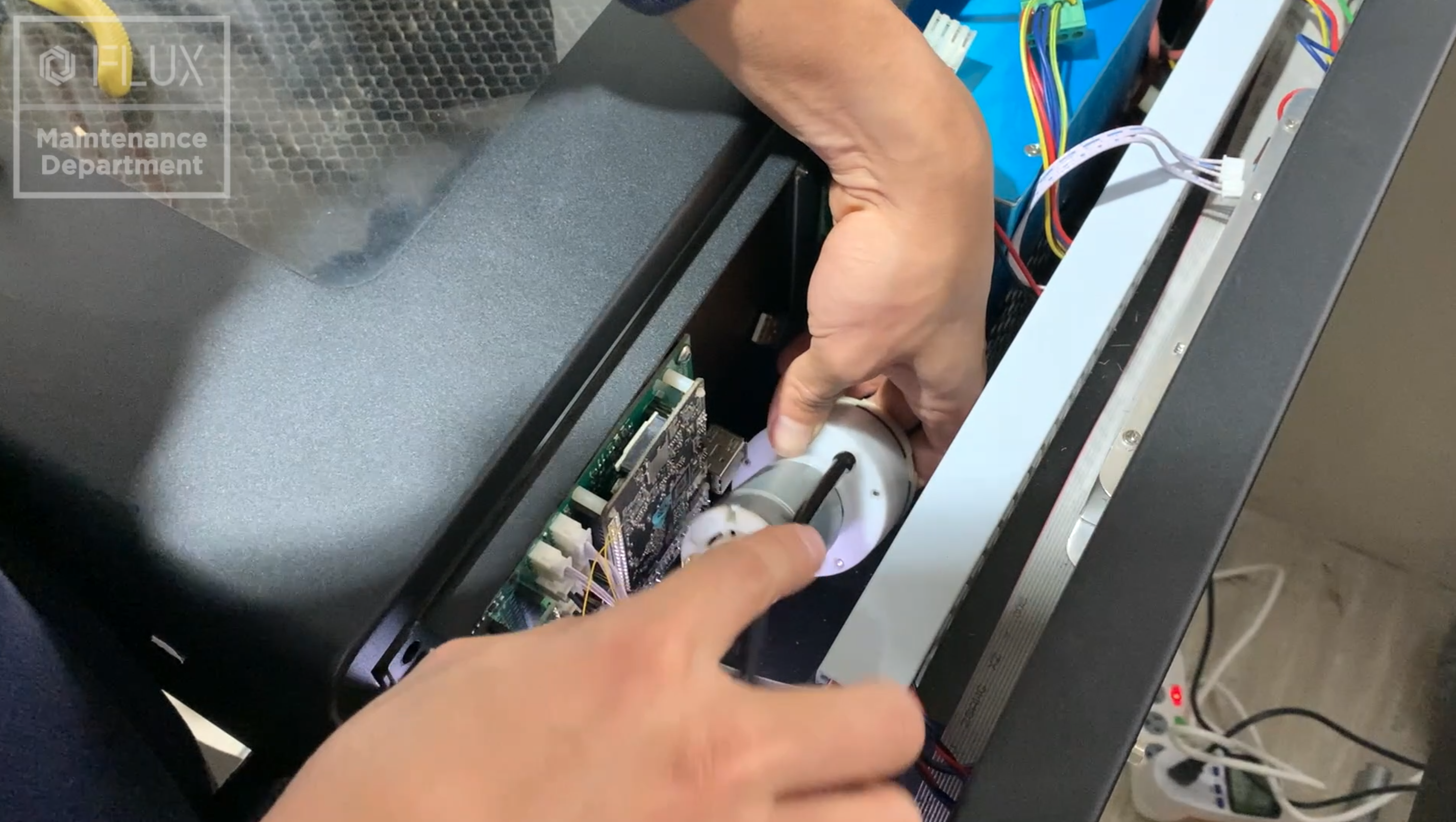

6. Conecte a mangueira de ar à entrada de ar.

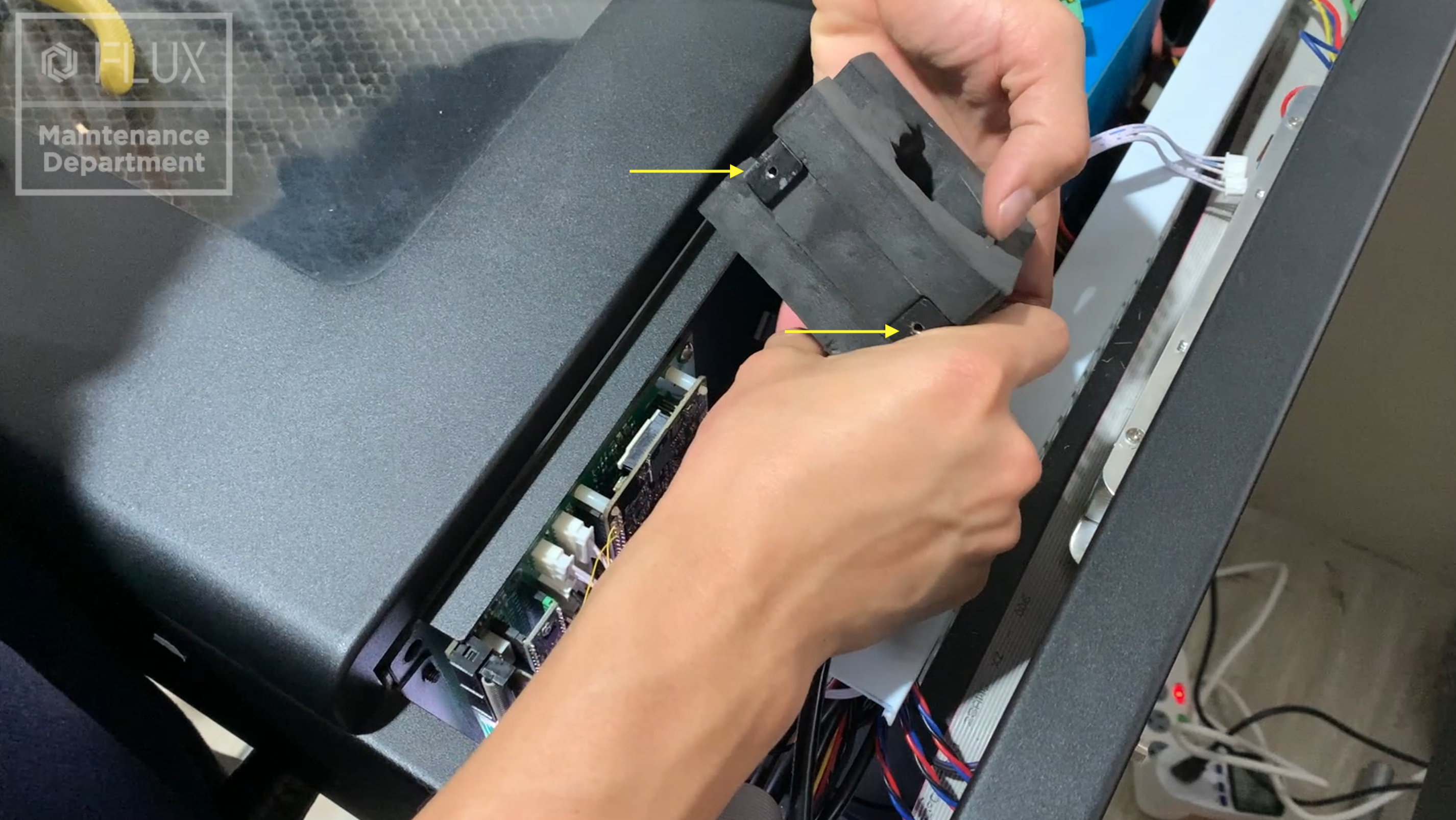

7. Os furos dos parafusos devem ficar voltados para baixo.

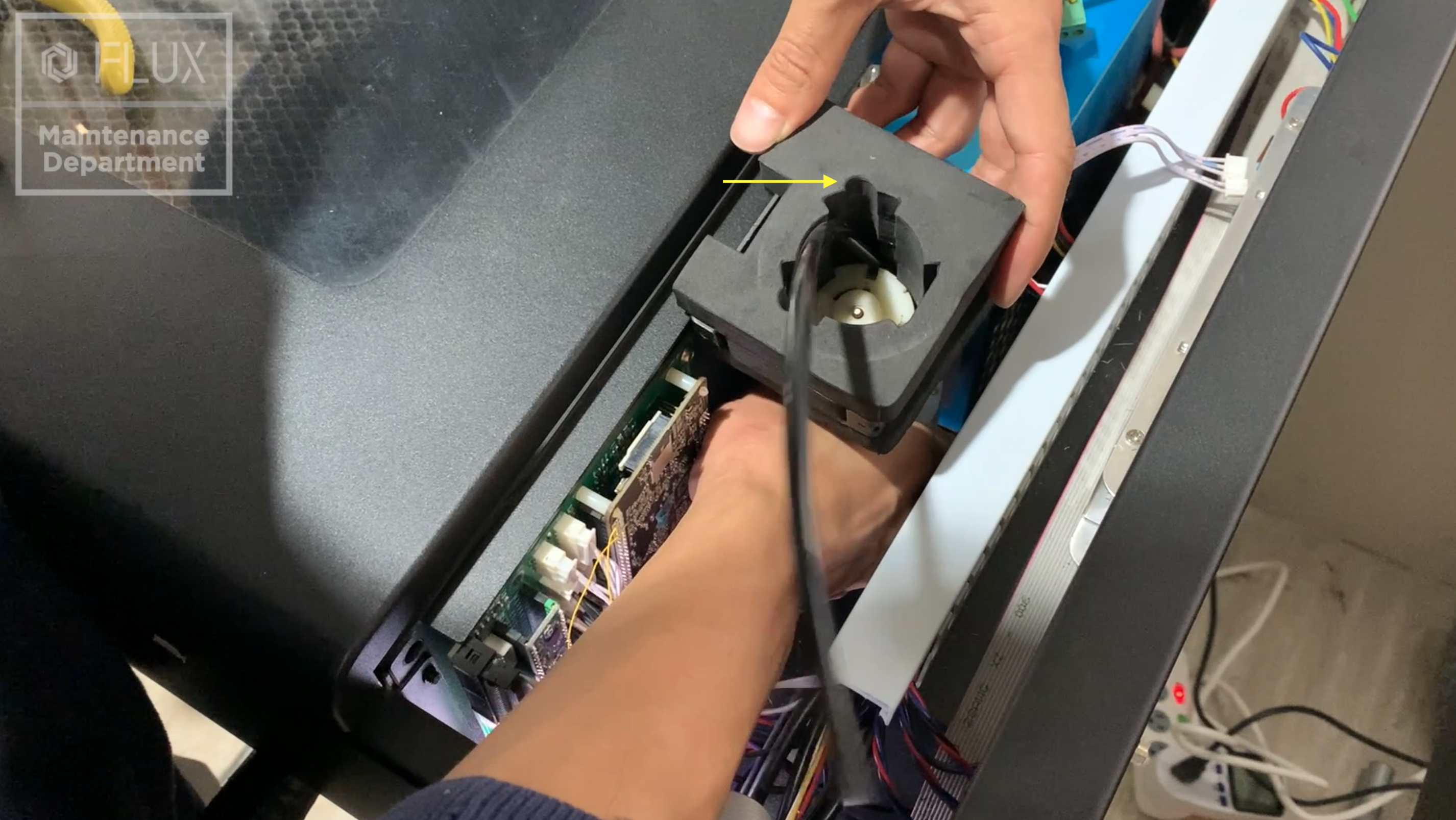

8. Coloque a espuma com a bomba de ar; a mangueira de ar deve passar pelo orifício circular da espuma.

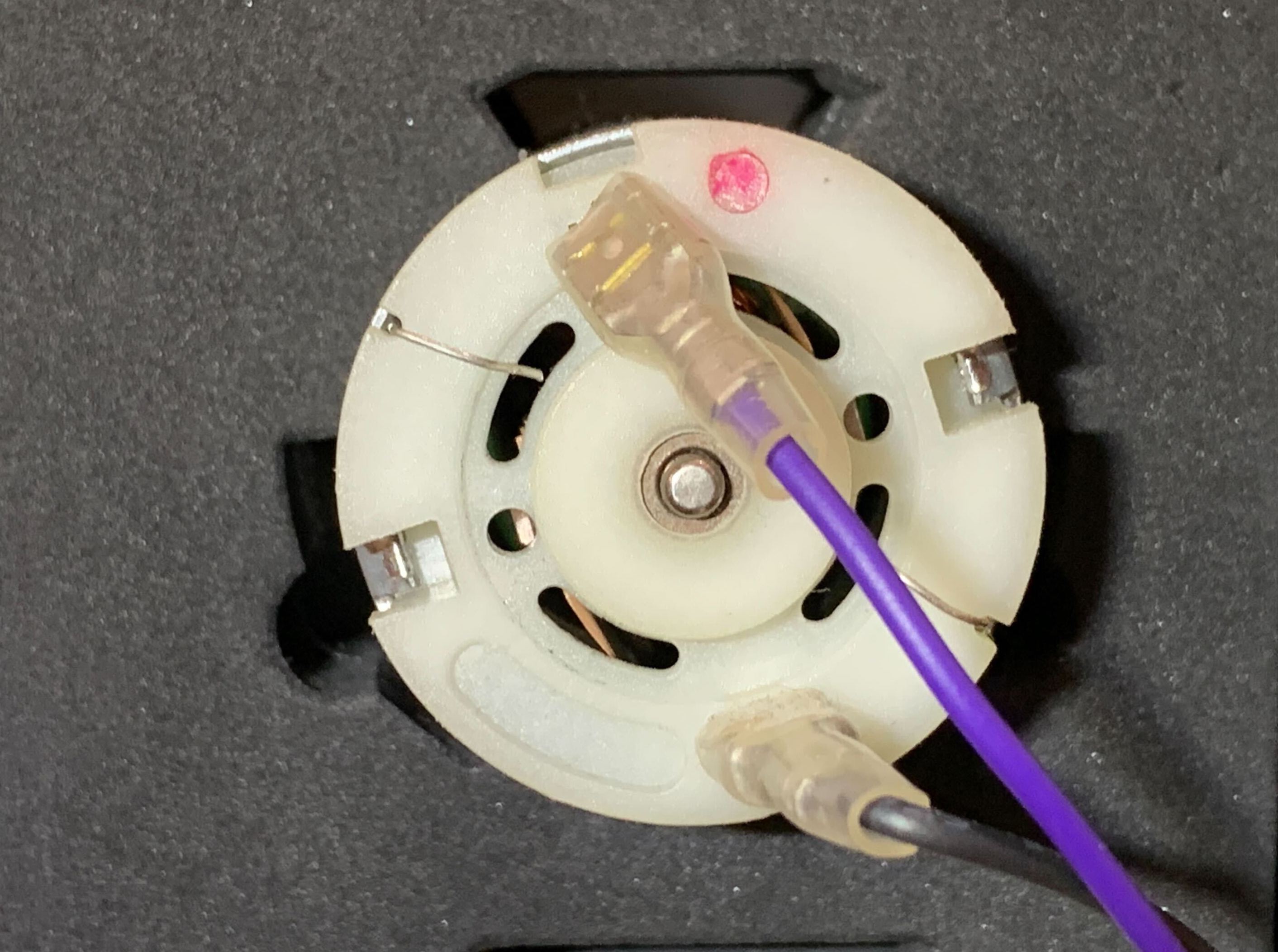

9. Conecte os fios da bomba de ar (o fio azul corresponde ao eletrodo com uma marcação de ponto vermelho ao lado).

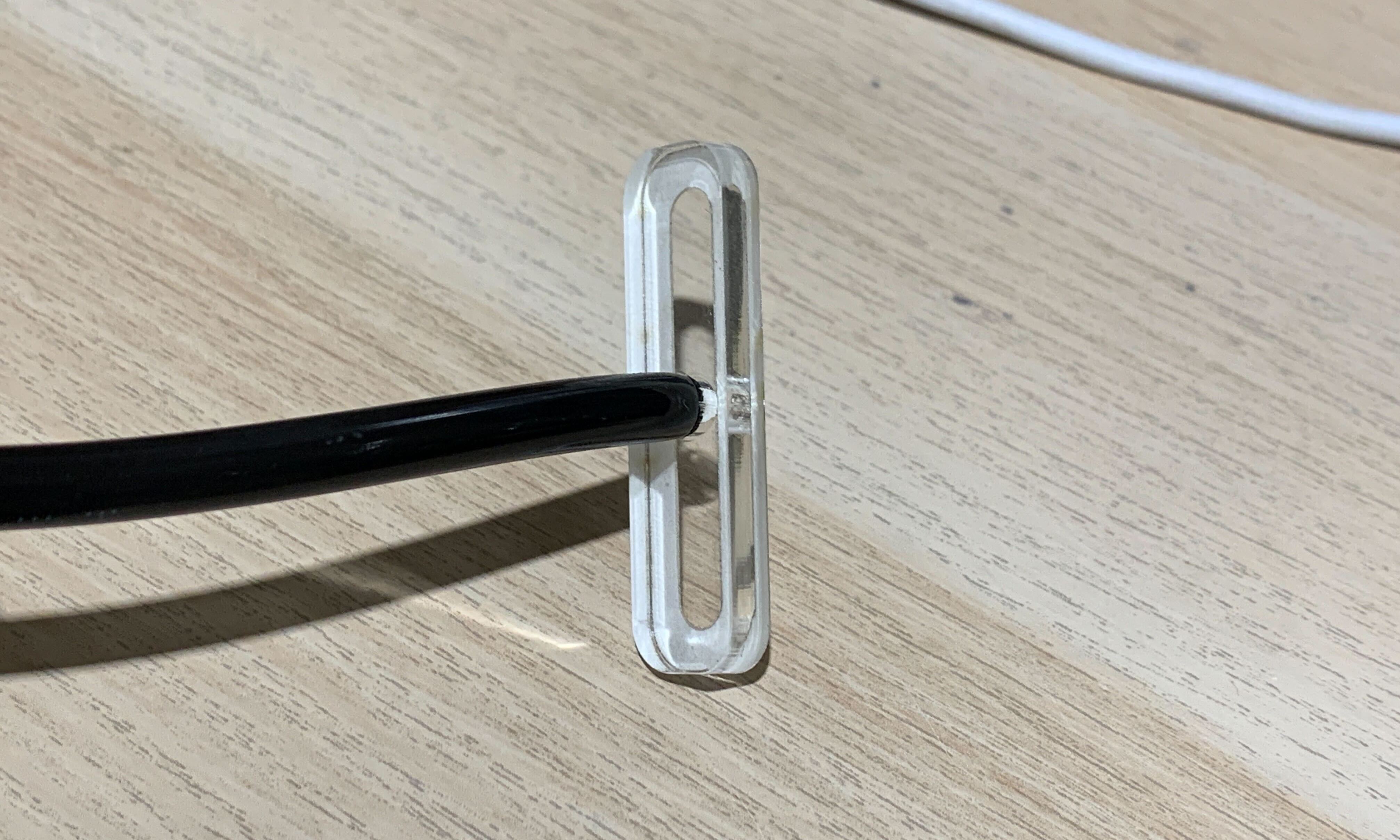

10. Insira a mangueira no orifício do suporte.

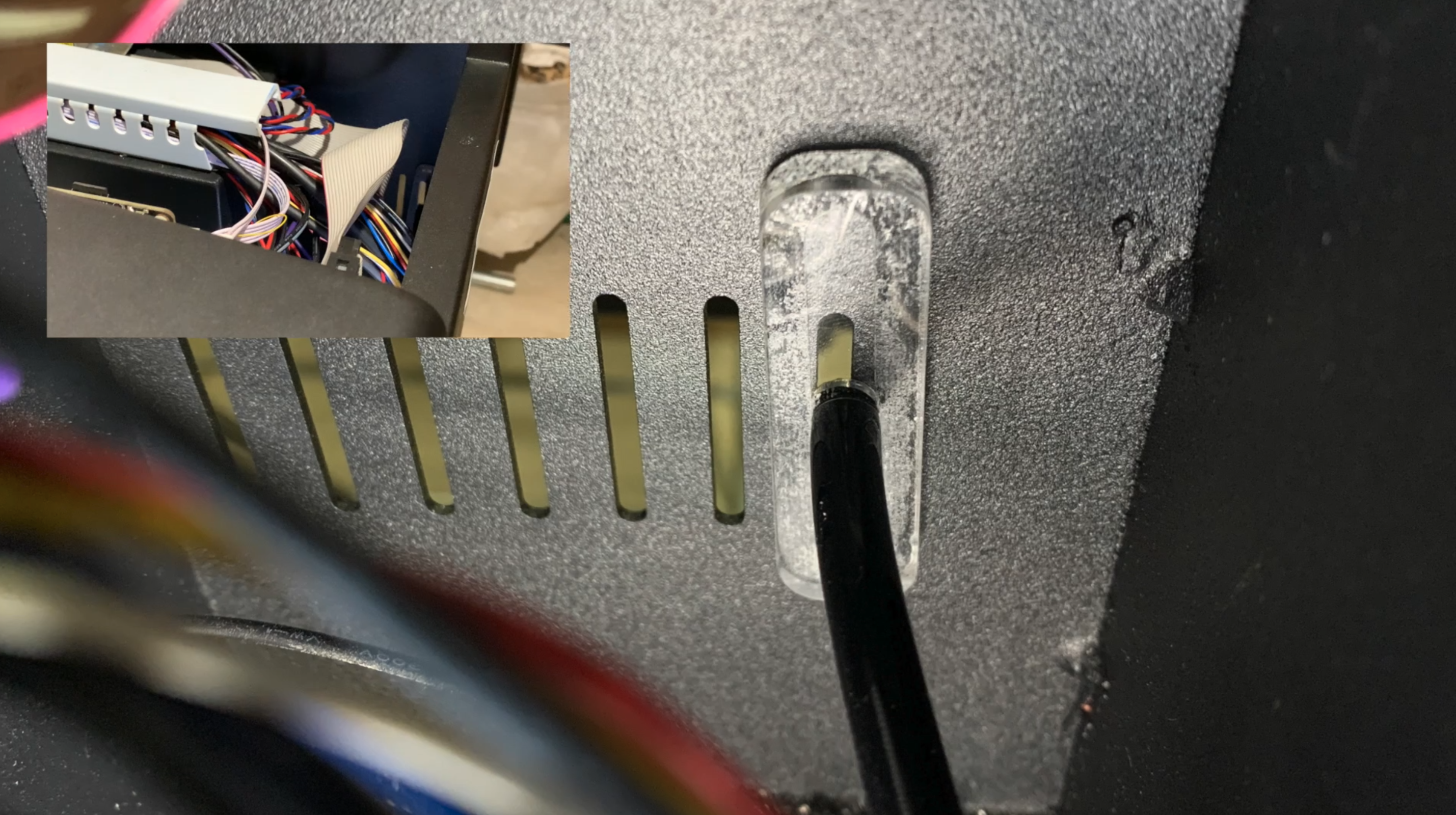

11. Fixe o suporte no orifício de ventilação com um adesivo.

12. Conecte os conectores na fonte de alimentação do laser.

13. Conecte os conectores na placa principal.

14. Use uma chave T8 para apertar os parafusos de fixação da bomba de ar.

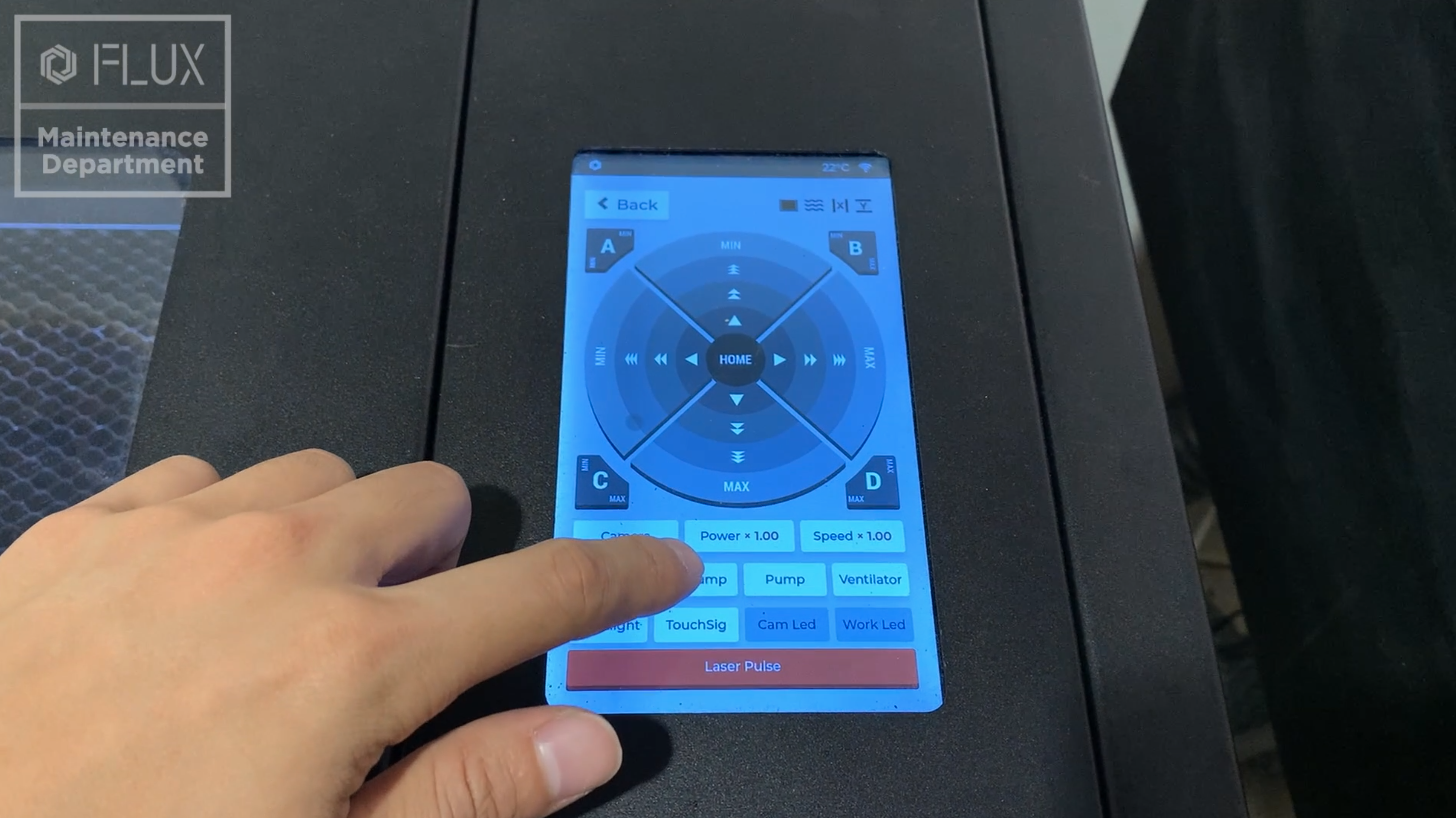

15. Ligue a máquina e verifique o funcionamento da entrada da bomba de ar.

16. FIM
