beamo - Kit de Base Aberta

A gravação de fundo aberto requer habilidades operacionais avançadas.

O kit está disponível apenas em regiões específicas.

É altamente recomendável que você se familiarize com a operação da máquina antes de começar a usá-la. A gravação com a tampa aberta requer uma conexão Wi-Fi para operar. Se você deseja fazer uma gravação com emenda, preparar um roteador sem fio dedicado (Wi-Fi AP) tornará o uso mais conveniente.

Precauções de Segurança

1. Todos dentro do campo de visão devem usar óculos de segurança a laser para evitar o risco de cegueira.
2. Não exponha nenhuma parte do corpo à área de trabalho.
3. Não permita que menores usem a máquina sem supervisão.
4. Não mova a máquina enquanto o laser estiver em operação.
5. Não use para gravação em qualquer direção que não seja para baixo.
6. Não use em um ambiente onde crianças possam entrar e sair livremente.
7. Não olhe fixamente para a chama gerada pela gravação por um longo período.
8. No modo de tampa aberta, sempre desligue a máquina quando não estiver em uso e remova a trava de segurança USB.

Precauções da Superfície de Trabalho

1. Ao operar em uma mesa, espalhe duas camadas de papel alumínio na mesa para evitar que o laser danifique acidentalmente o tampo da mesa.
2. Ao operar no chão, a gravação em superfícies de pedra ou concreto deixará marcas, mas não pegará fogo. Na prática, pisos de concreto são os melhores.
3. Não grave em pisos de resina epóxi, pois isso produzirá gases nocivos.
4. Se o laser atingir o chão ou a mesa, as marcas resultantes são irreversíveis. Ao gravar, é recomendável verificar se o papel alumínio está danificado para evitar danificar os móveis.
5. O papel alumínio precisa ser fixado com fita adesiva para evitar que seja soprado pela bomba de ar.
6. A superfície do papel alumínio deve estar plana. Papel alumínio amassado irá difundir a luz do laser e causar perigo.
7. O alcatrão no chão após o corte da madeira pode ser removido com álcool ou detergente.

Requisitos do Ambiente:

1. Ambiente bem ventilado
2. Ambiente com bom sinal de rede
3. Placa rígida para calibração da câmera
4. Prepare o equipamento de filtragem (recomendado)
5. Prepare a máscara de carvão ativado (recomendado)

O que está na caixa

O kit de tampa aberta inclui ① Trava de segurança USB ② Haste de extensão do laser ③ Óculos de segurança do laser

Instalação

Abrindo a Tampa Inferior É altamente recomendado seguir os passos abaixo para evitar danos à máquina.

1. Coloque os óculos de segurança

2. Desconecte a energia

3. Remova o painel de favo de mel

4. Remova as porcas de fixação da tampa inferior

5. Remova a placa inferior

6. Guarde adequadamente os parafusos e porcas da placa inferior para evitar perdas

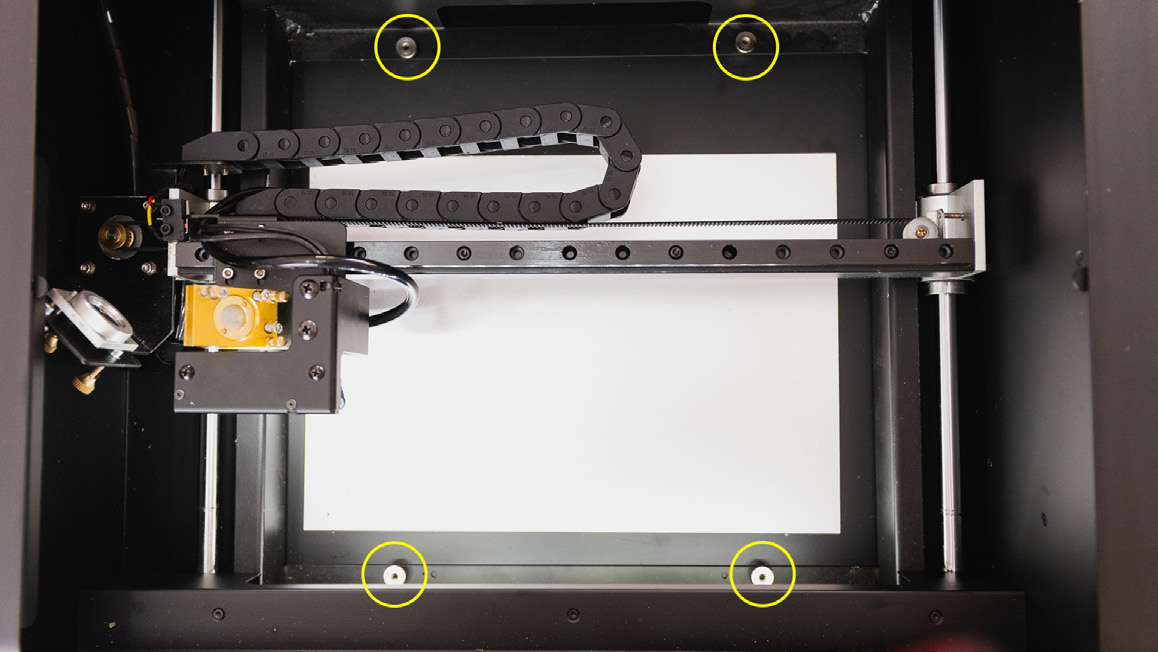

▲ Remova as quatro porcas de fixação da tampa inferior (Se estiver usando o kit pela primeira vez, borrife um pouco de álcool nas quatro porcas de fixação e aguarde a cola do parafuso derreter, então use uma ferramenta para forçar a abertura das porcas)

7. Instalando a Haste de Foco Longa

Se o seu beamo já estiver equipado com um kit de foco automático, consulte esta instrução primeiro, ou solicite um kit de extensão do sensor de foco ao serviço de atendimento ao cliente e, em seguida, consulte as instruções vinculadas para instalação.

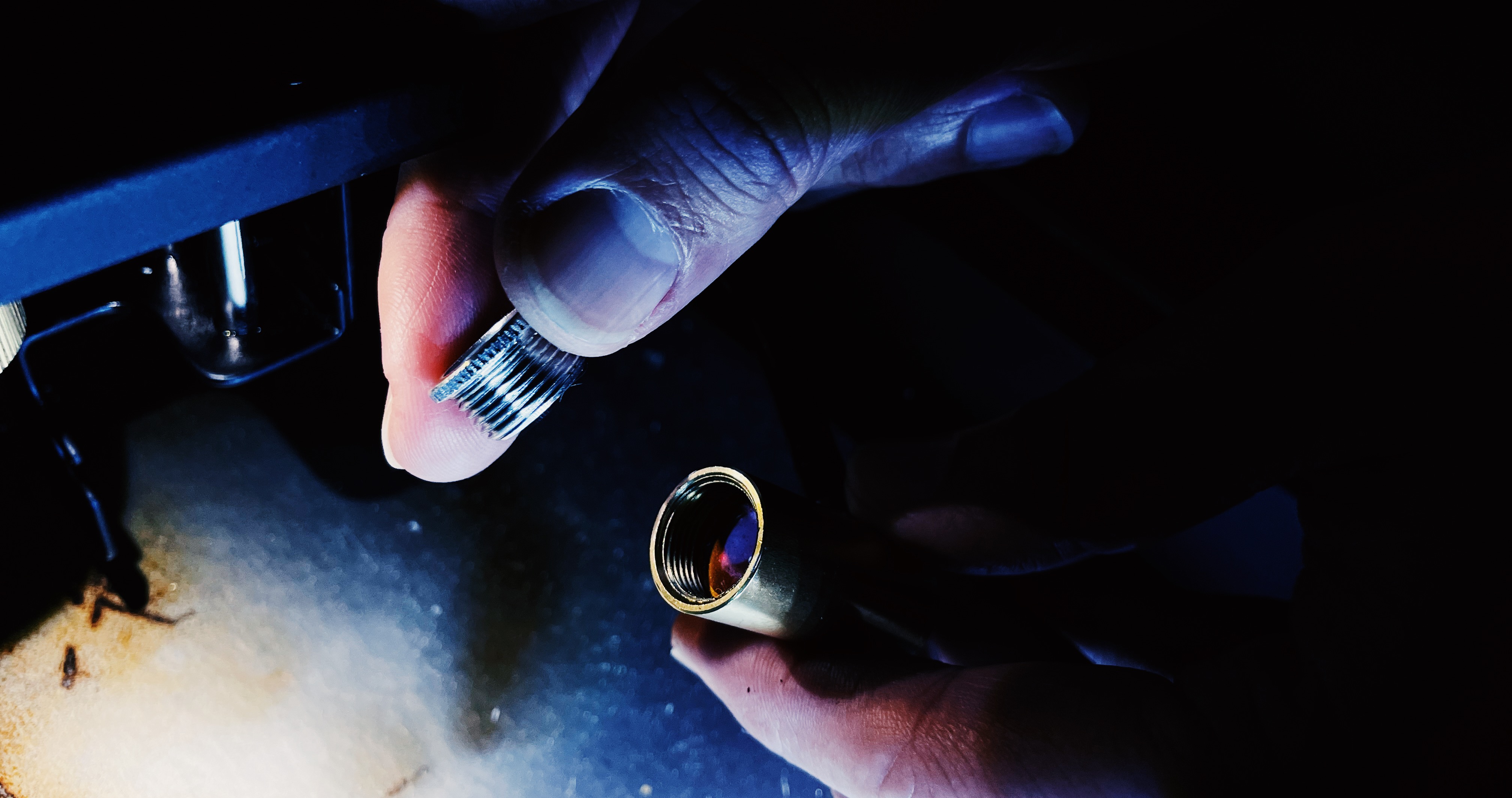

▲ Desparafuse o anel de retenção do espelho de foco

▲ Remova o cabeçote do laser, gire e remova a tampa prateada e armazene-a adequadamente

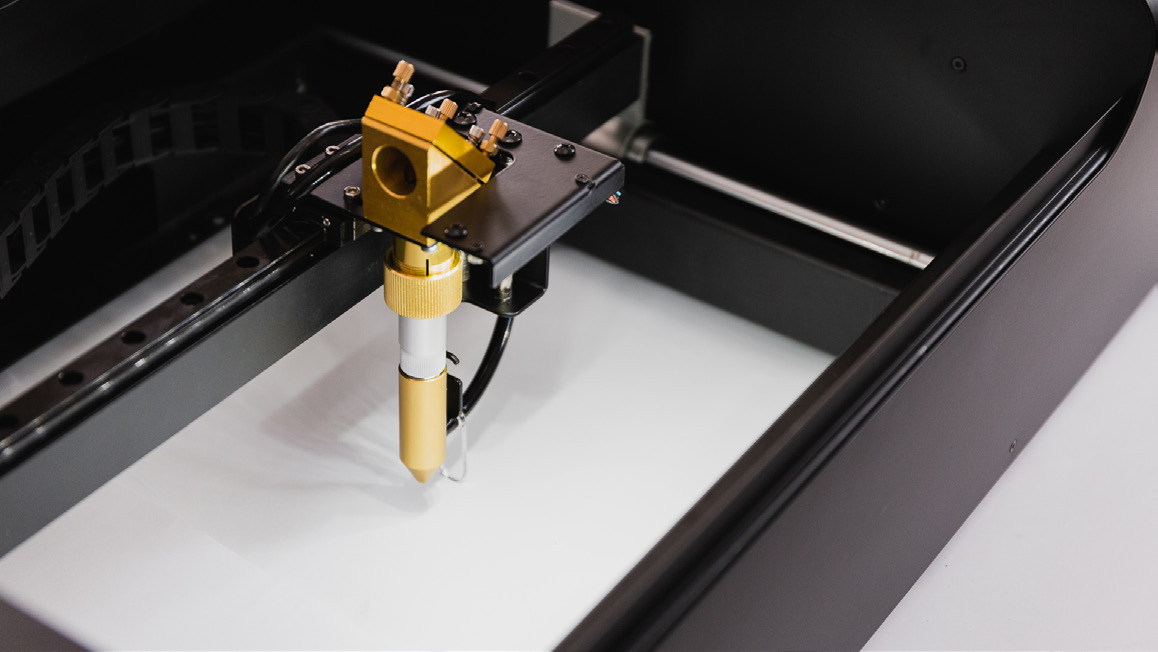

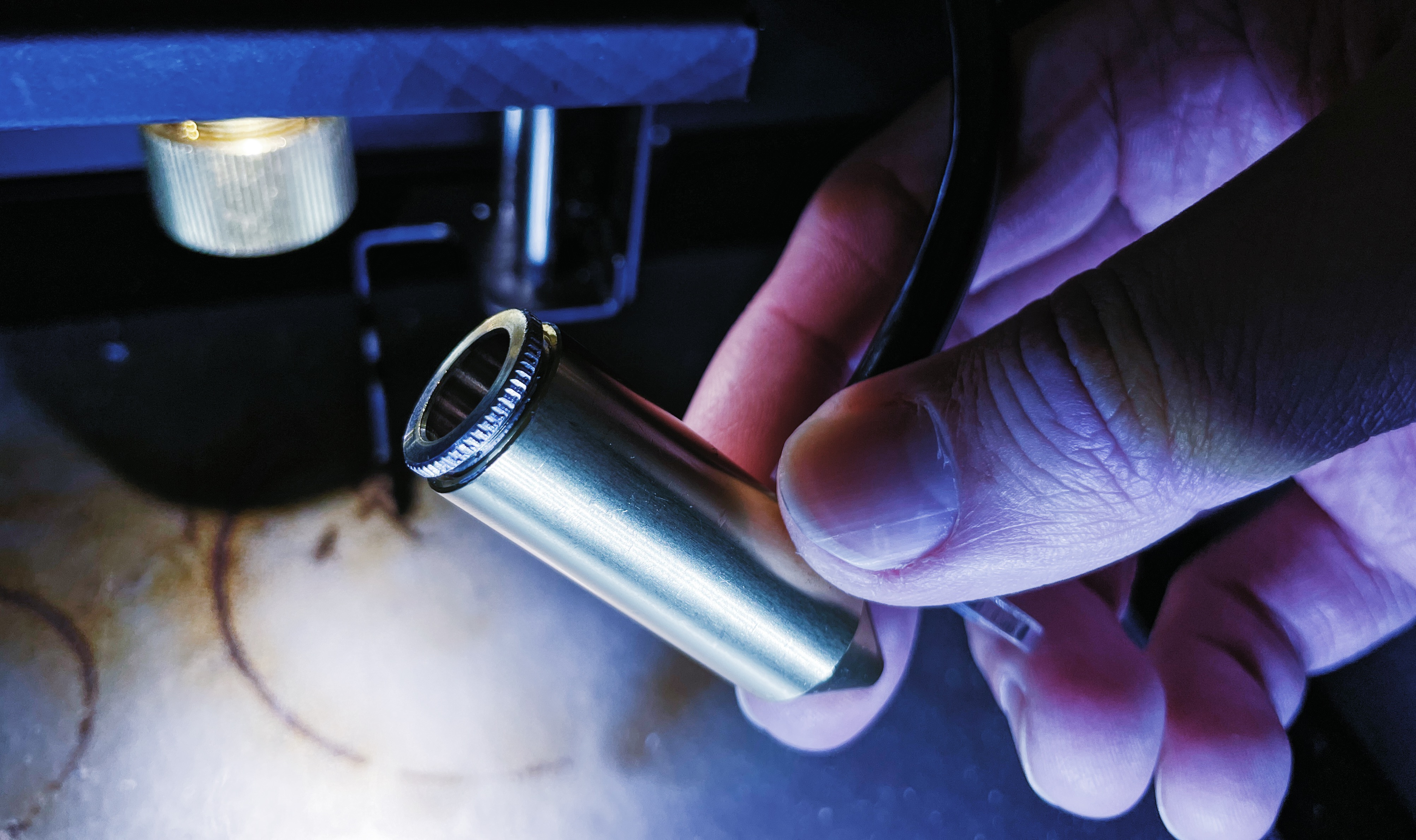

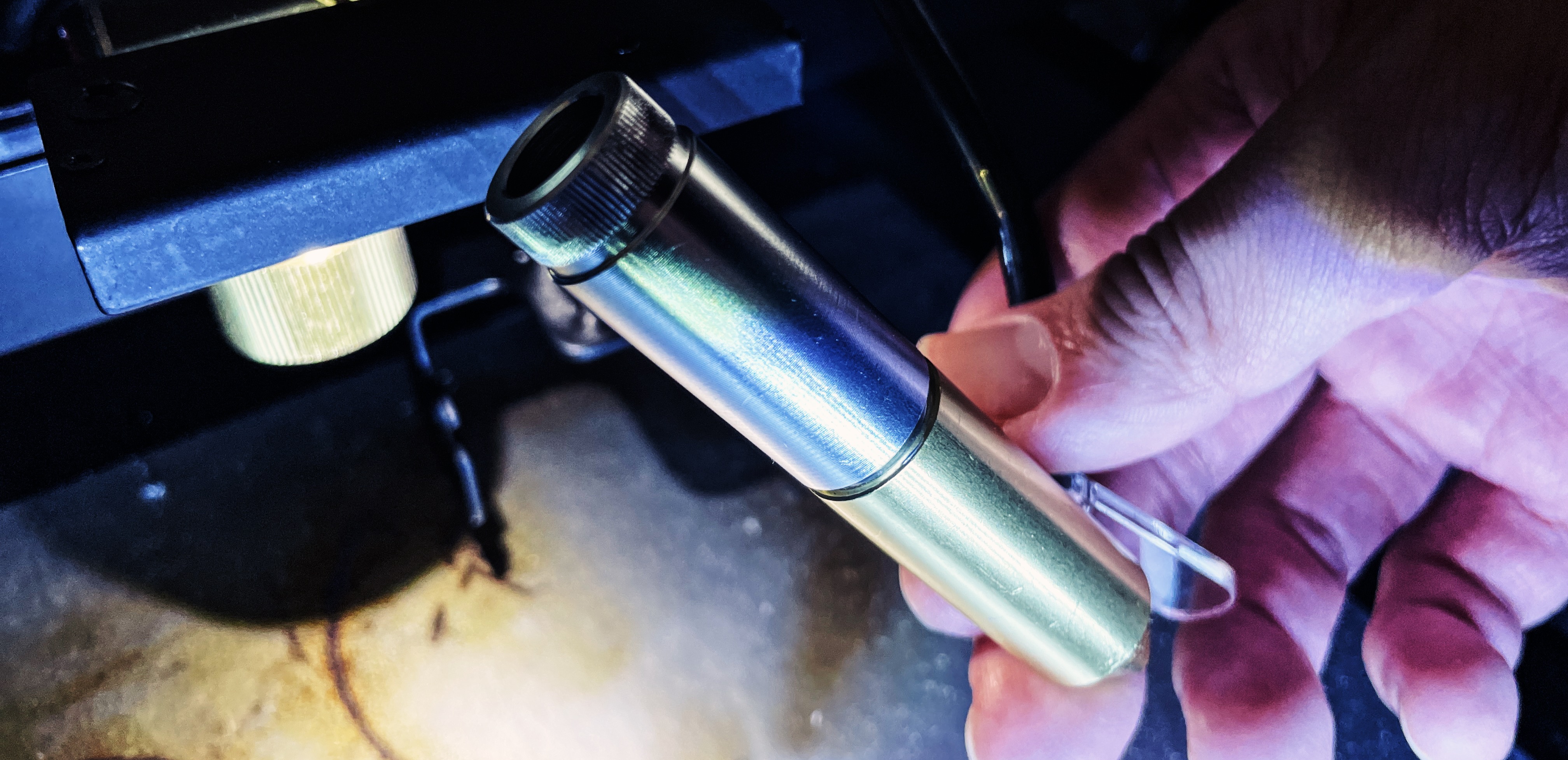

▲ Instale a haste de extensão do laser

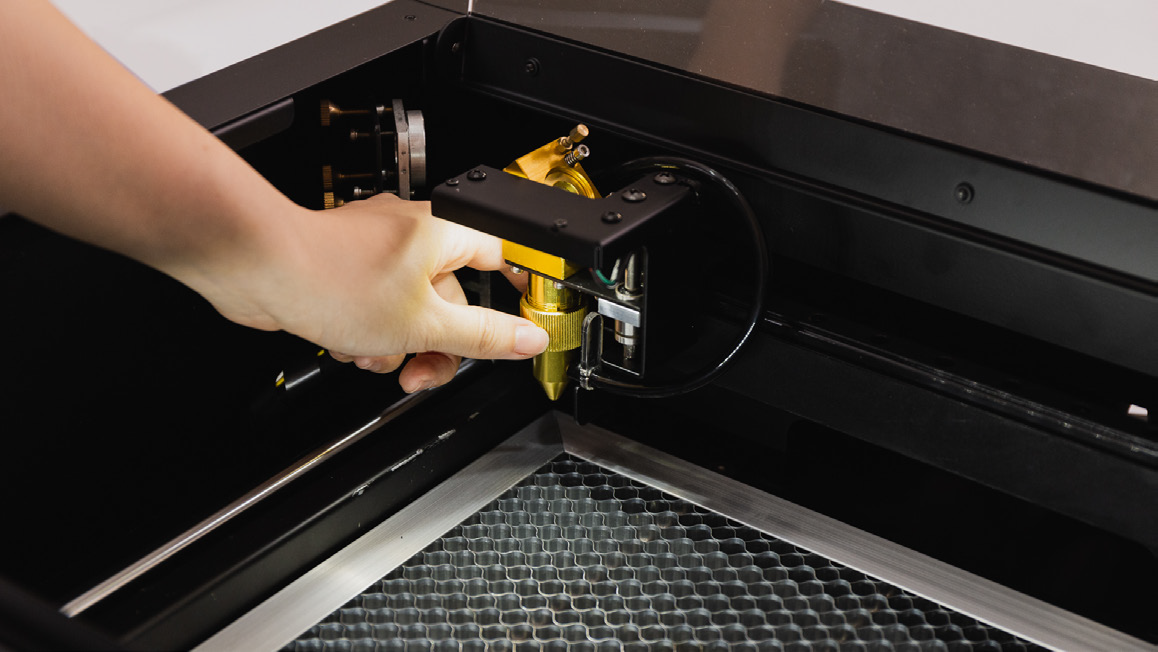

▲ Coloque o cabeçote do laser estendido de volta na base de fixação, pressione o duto de ar preto próximo à parte inferior do suporte de fixação da câmera e trave o anel de fixação do espelho de foco

8. Instalando a Trava de Segurança

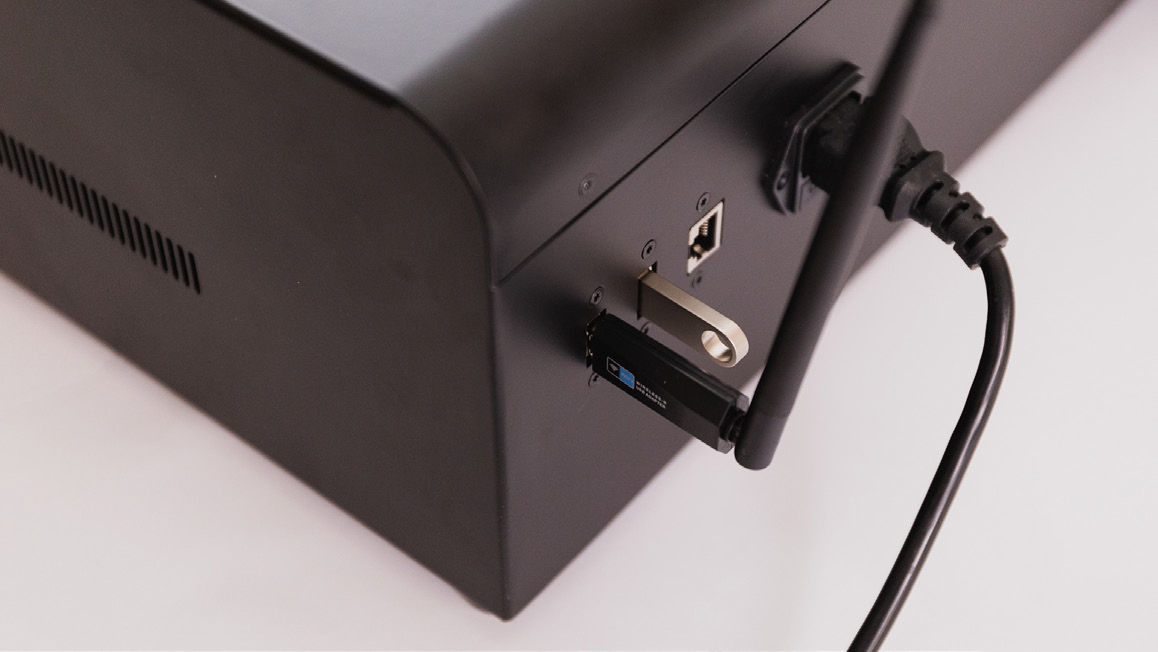

Insira a trava de segurança do kit na máquina e remova-a quando não estiver em uso para evitar problemas de segurança causados pelo uso acidental por outras pessoas.

9. Inicie o Procedimento de Calibração

Ao usar o kit de fundo aberto, é necessária uma calibração adicional de deslocamento do espelho de longa distância focal. O princípio da calibração da câmera é gravar um padrão de calibração em um plano e obter o erro através da imagem da câmera.

a. Clique em "Menu" > "Máquina" > "Nome da Máquina" > "Calibração da Câmera (Módulo de Tampa Aberta)".

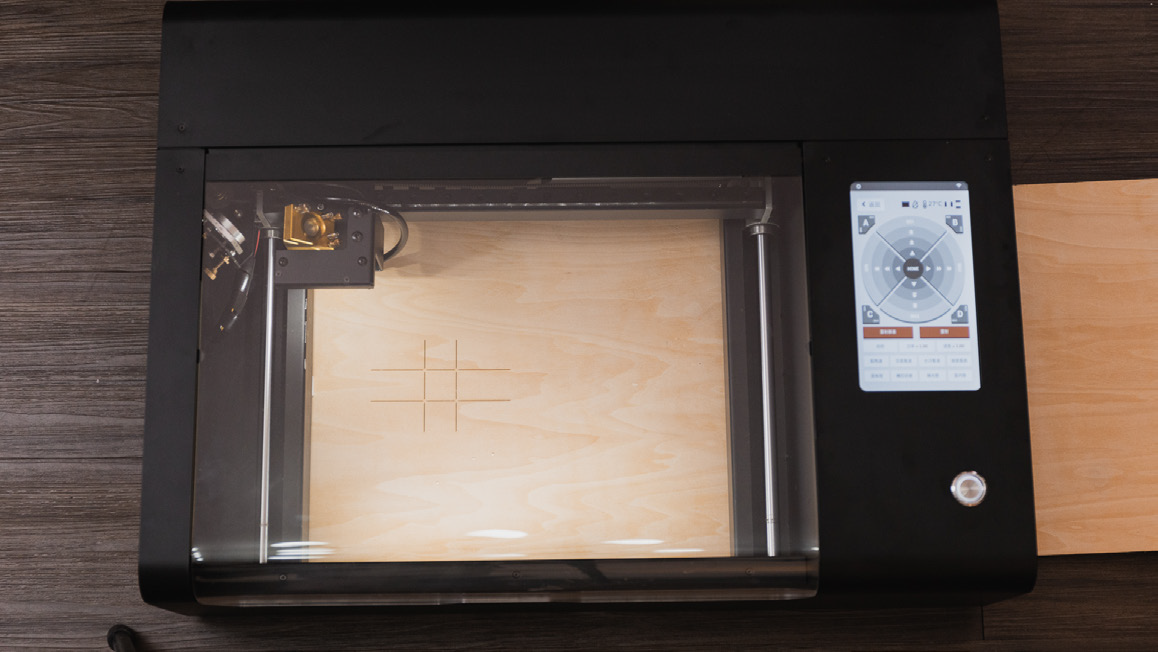

b. Coloque o Material da Placa de Calibração Ao contrário da calibração geral da câmera usando papel comum, a calibração da câmera para o módulo de tampa aberta requer um material de placa rígida (placa de madeira, placa de espuma) como material base para o padrão de calibração. O papel branco comum será soprado pelo ventilador de exaustão e pela bomba de ar. Após fixar o material da placa rígida e focar, você pode clicar em "Próximo" para gravar o padrão de calibração.

Se a calibração automática falhar devido à textura do material, é possível ajustar manualmente os valores de calibração. A calibração precisa da câmera pode melhorar efetivamente a qualidade da junção. Cada vez que a haste de extensão for instalada, apenas uma calibração é necessária.

Realize a Calibração Automática e Manual

▲ Após a conclusão da gravação, o software gerará automaticamente os valores de calibração. Ao gravar com a tampa aberta, o erro de visualização deve ser minimizado o máximo possível, e alguns valores de calibração podem precisar ser ajustados manualmente.

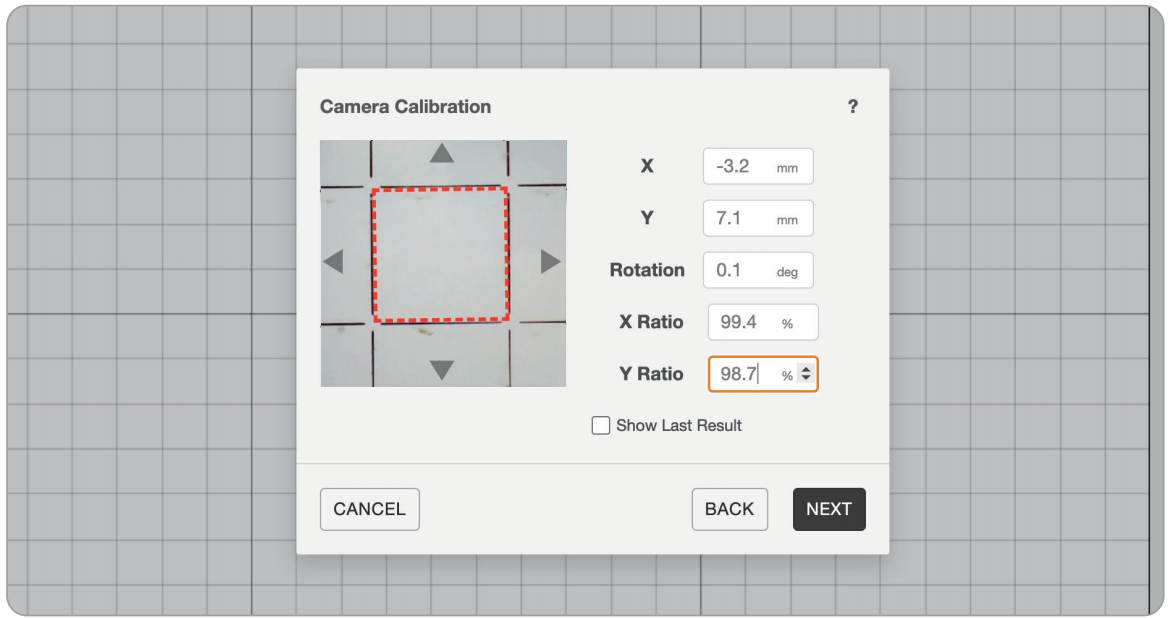

Observe o deslocamento da caixa vermelha no computador, ajuste os valores de deslocamento X-Y no lado direito, ângulo de rotação, tamanho e outros valores para fazer a caixa vermelha se sobrepor à caixa do meio da cruz de visualização.

Após clicar em Próximo, a calibração está concluída.

Uso

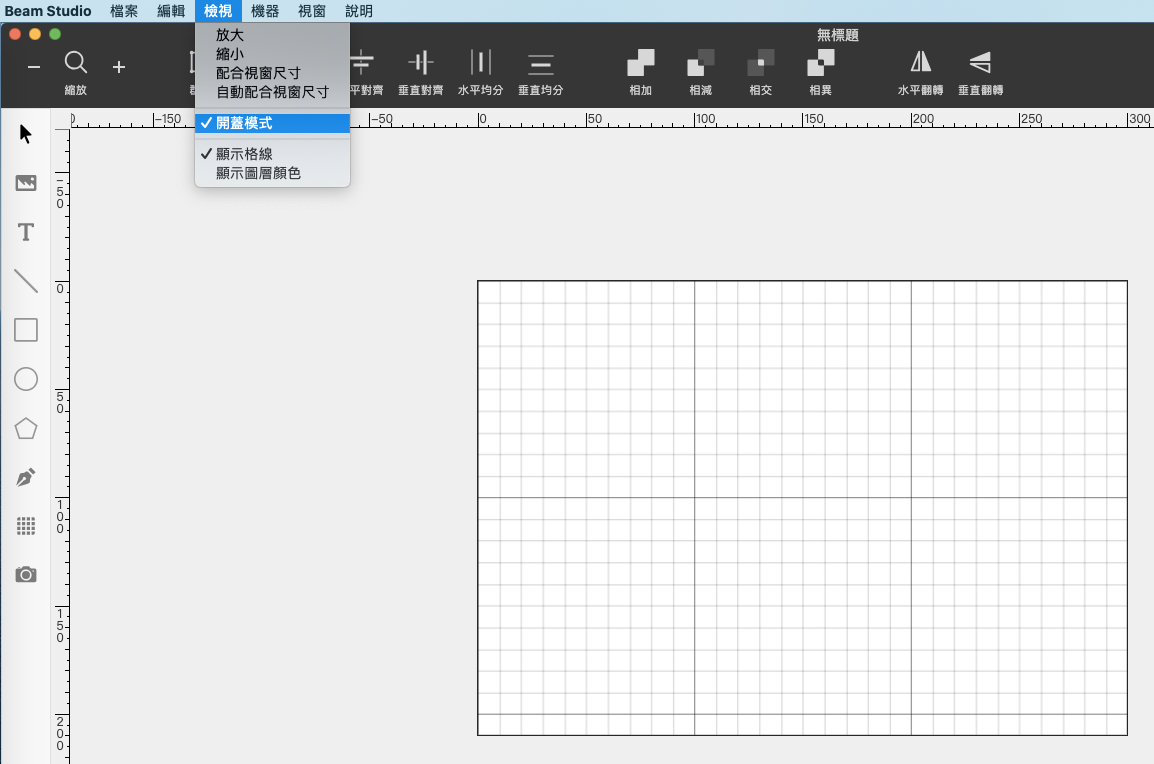

Certifique-se de que "Visualizar" > "Modo de Fundo Aberto" esteja marcado quando você estiver operando neste modo.

Nas configurações do documento, a visualização da câmera estará na posição correta após a opção de fundo aberto ser ativada. Após colocar o material sob a máquina, você pode enviar o arquivo como o mesmo fluxo de trabalho regular e iniciar a gravação e o corte.

Dicas de Operação

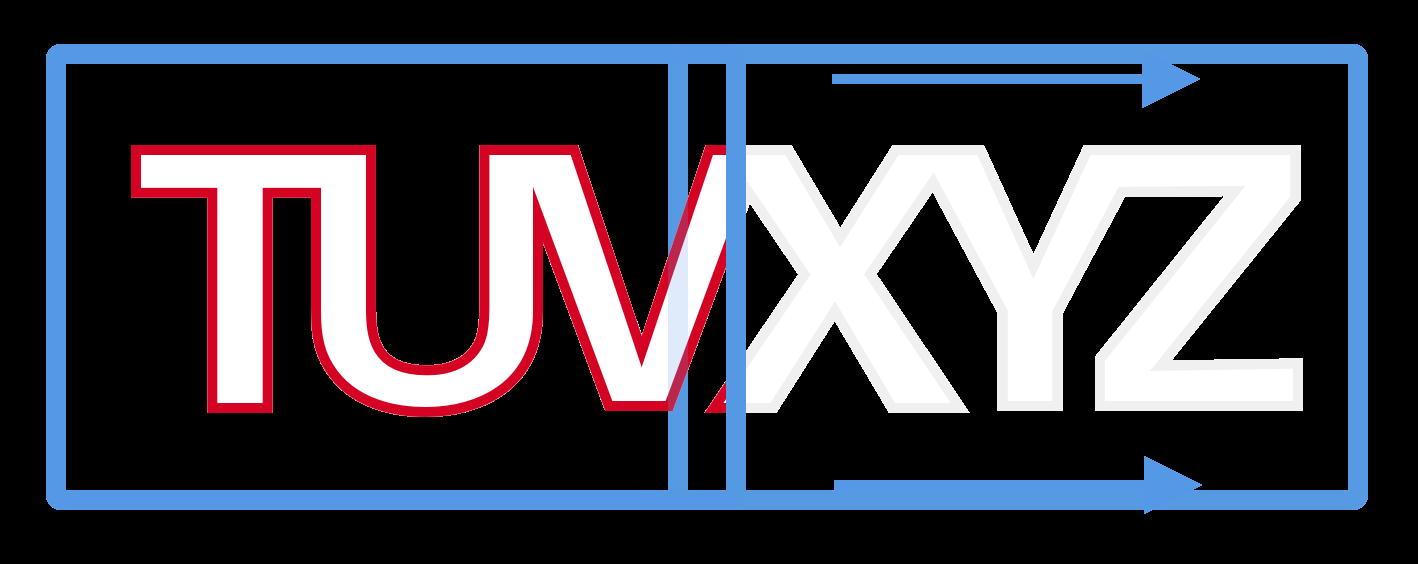

1. Para cortes em grande escala, é recomendado usar o formato SVG para o arquivo e fazer todo o caminho a ser cortado em uma única imagem SVG, para que, ao fazer a junção, você possa mover diretamente os gráficos no software.

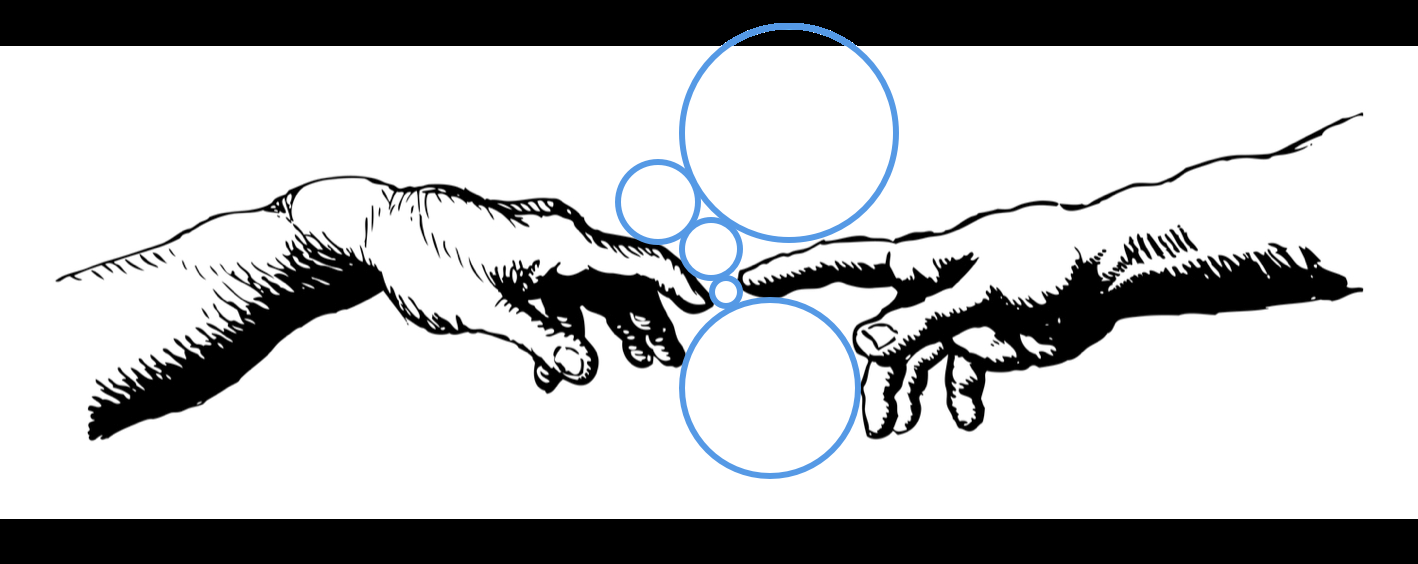

2. Para trabalhos de gravação em grande escala, é recomendado deixar espaço em branco (grande círculo azul) em cada gravação para permitir erros.

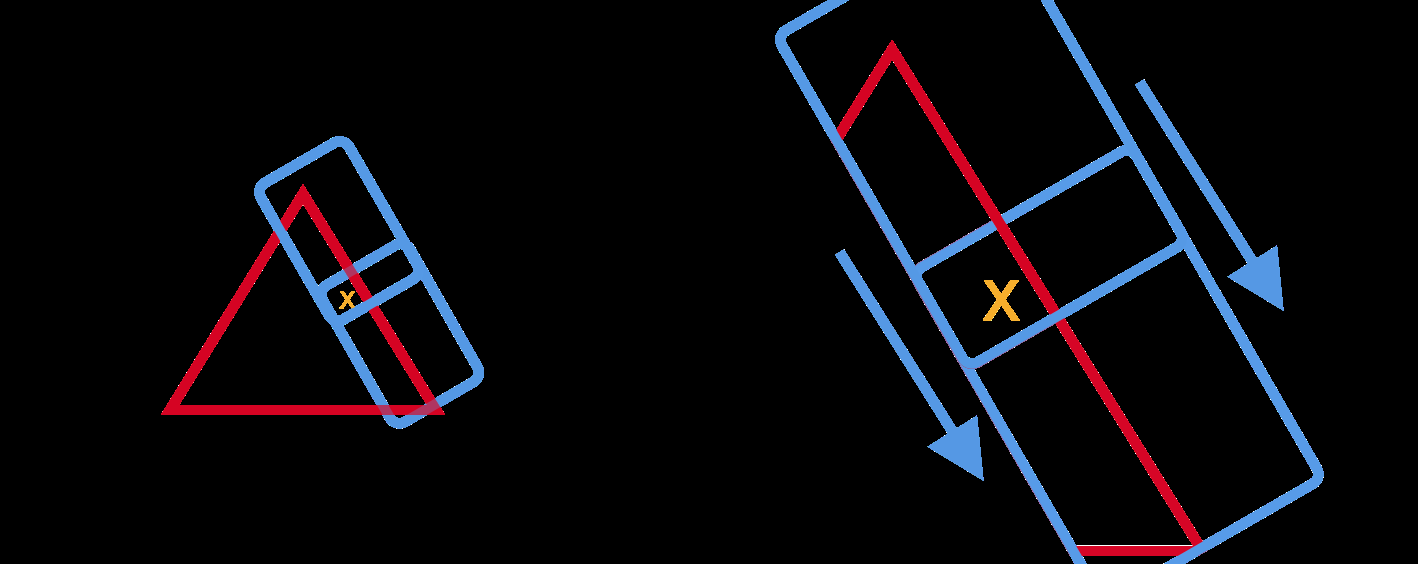

3. Durante a visualização, você pode alinhar com dois ou mais pontos de referência. Se houver partes que originalmente seriam removidas, você pode adicionar marcadores de alinhamento. (Conforme mostrado na figura, os triângulos vermelhos são as partes a serem removidas e o X amarelo é o ponto de referência.)

4. Se a posição de visualização for ligeiramente diferente a cada vez, certifique-se de que a parte inferior do suporte da câmera esteja próxima ao duto de ar e que a máquina esteja nivelada.
5. Ao mover a máquina, levante-a e, em seguida, mova-a. Arrastar a máquina pode causar danos aos pés de apoio e aos objetos de trabalho.

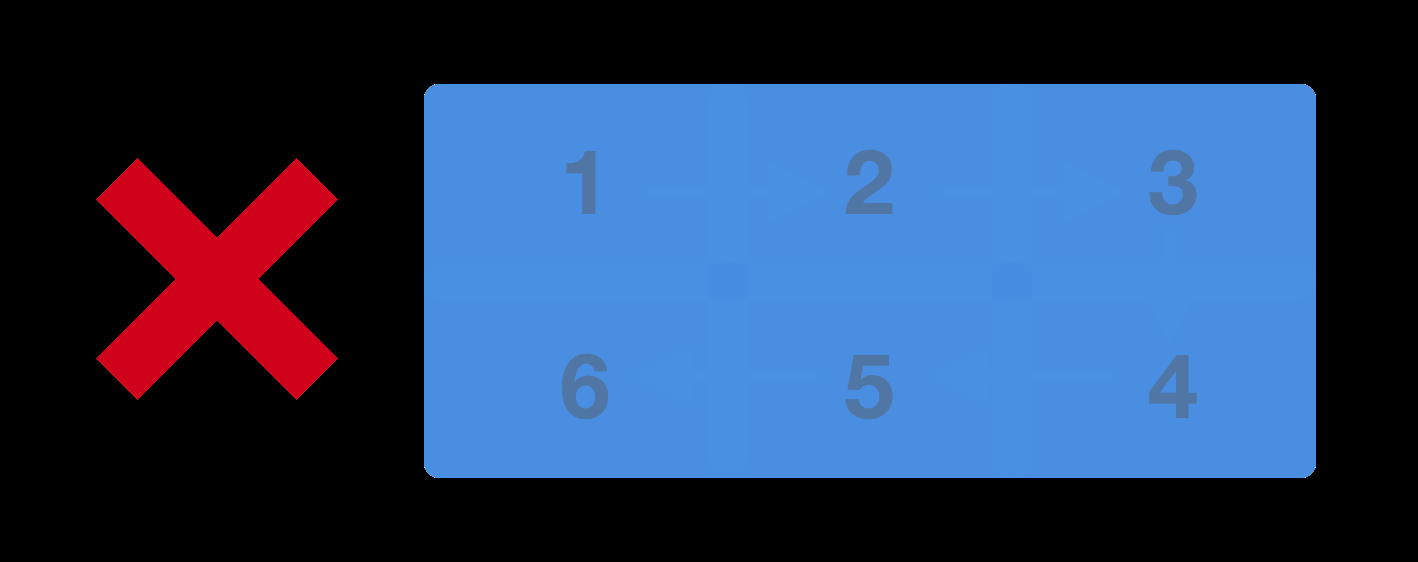

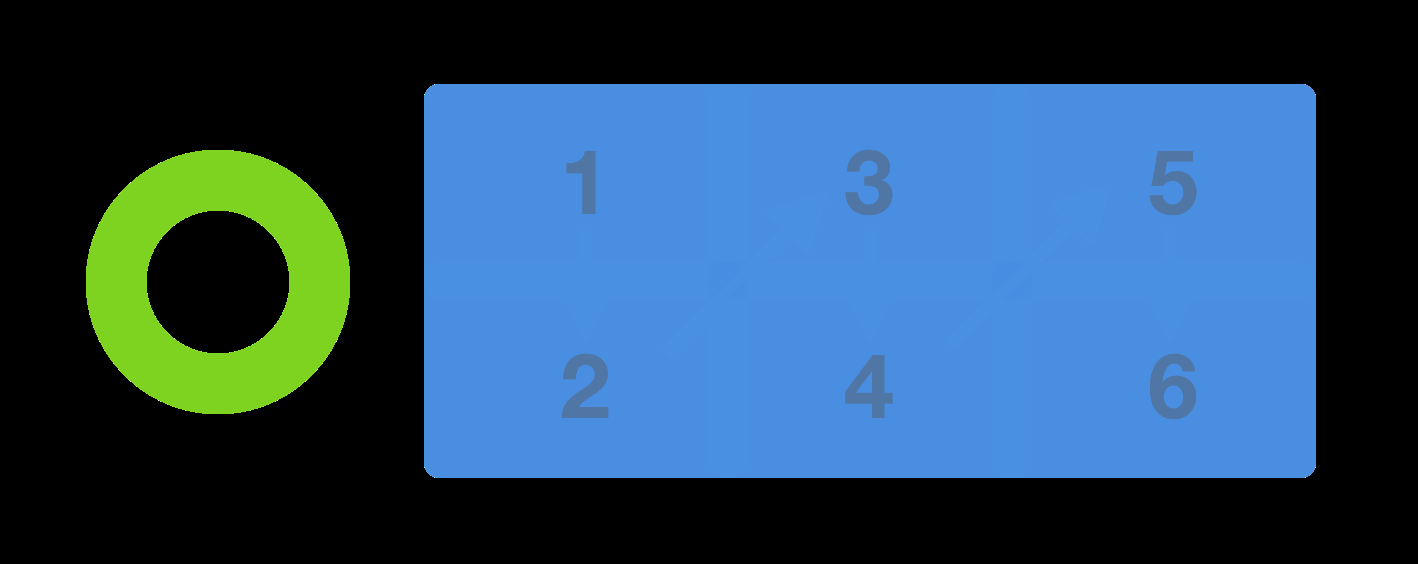

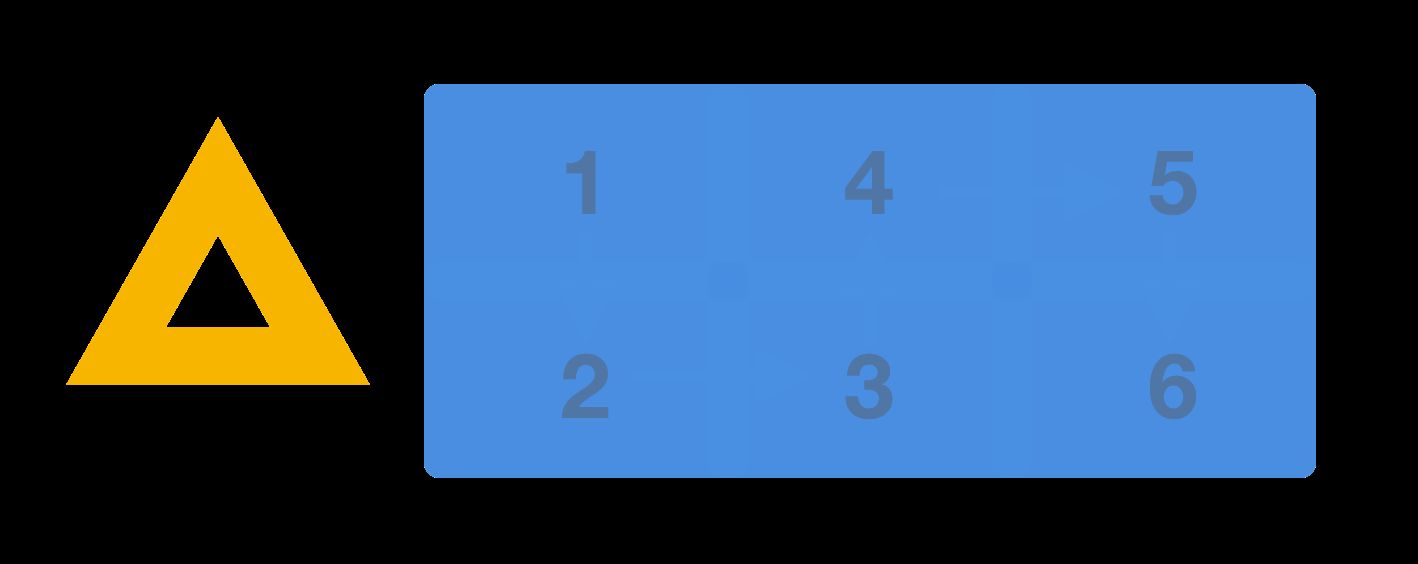

6. Após várias junções, os erros podem ser ampliados. É recomendado gravar sequencialmente de acordo com a faixa conectada.








   Quanto maior a diferença na ordem adjacente, maior o erro acumulado.
