O módulo laser de diodo (5W, comprimento de onda 450nm) pode ser usado simultaneamente com a configuração original do laser de CO2. Como tipos específicos de aços inoxidáveis têm uma taxa de absorção mais alta para a luz azul com este determinado comprimento de onda, eles podem ser gravados.
*Não use o painel de toque para controlar a cabeça do laser no modo de Manutenção quando o módulo Laser de Diodo estiver montado. Se você quiser mover a cabeça no modo de Manutenção, por favor, desbloqueie o motor antes de mover a cabeça do laser para evitar qualquer dano.
Desligue a máquina > Mova para cima o suporte do módulo laser de CO2 > Fixe a placa de posicionamento no suporte do módulo laser de CO2 > Instale o módulo laser de diodo > Conecte o cabo do módulo laser de diodo > Substitua a tampa da porta de acrílico laranja por uma tampa da porta de acrílico transparente > Ligue a máquina.
*Se o beamo estiver equipado com um complemento de foco automático, você pode iniciar a instalação a partir da etapa 4 após desligar a máquina ou clicar neste vídeo.
-
Desligue a máquina.
-
Movendo para cima o suporte do módulo laser de CO2:

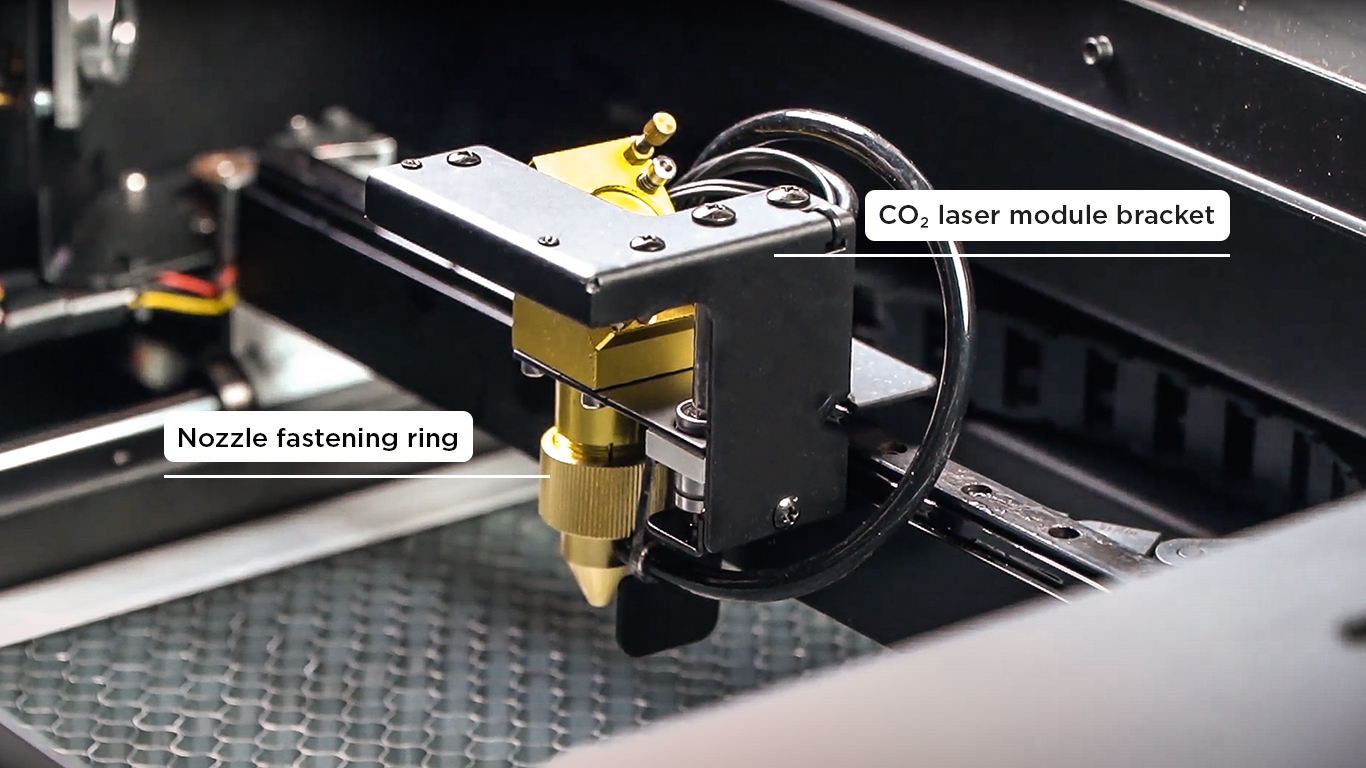

Desparafuse o anel de fixação do bico > mova para cima o suporte do módulo laser de CO2 > aperte o anel de fixação do bico.
3. Fixe a placa de posicionamento no suporte do módulo laser de CO2:

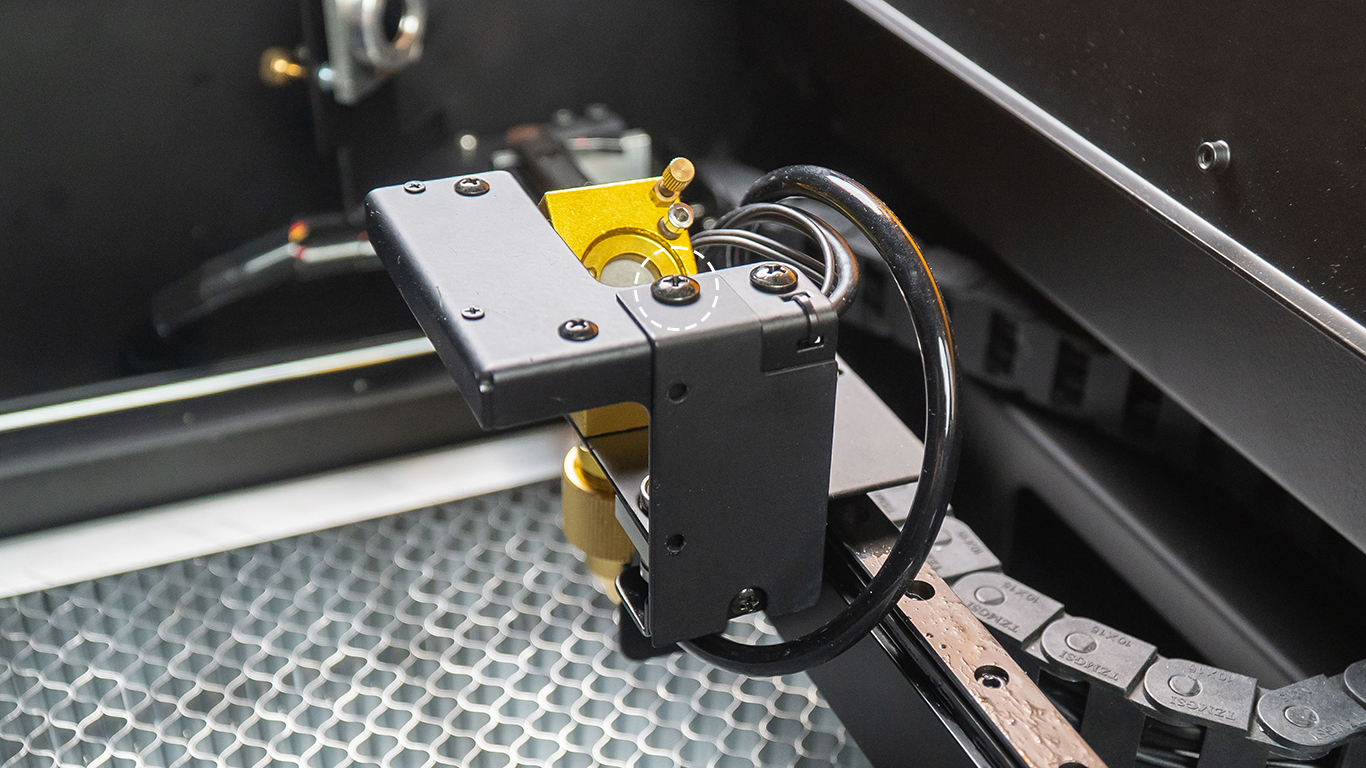

Use uma chave de fenda Phillips para soltar o parafuso marcado na figura abaixo > Remova a película adesiva da placa de posicionamento > Cole a placa de posicionamento conforme mostrado na figura > Trave o parafuso de volta > Deixe por 12 horas.
4. Instale o módulo laser de diodo:

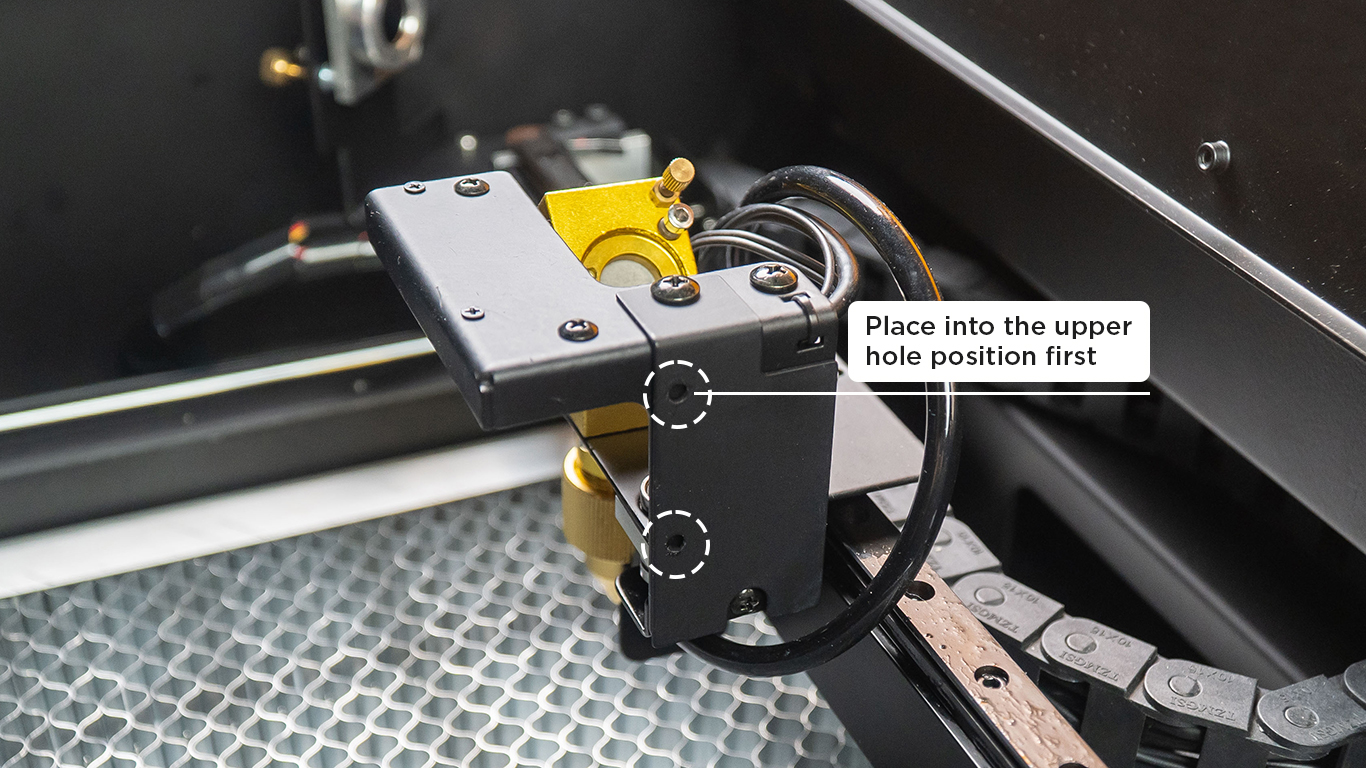

Insira os pinos do diodo nos orifícios da placa de posicionamento (ou suporte do complemento de foco automático), coloque primeiro na posição do orifício superior para melhor operação.
Nota: A localização do ventilador está acima.

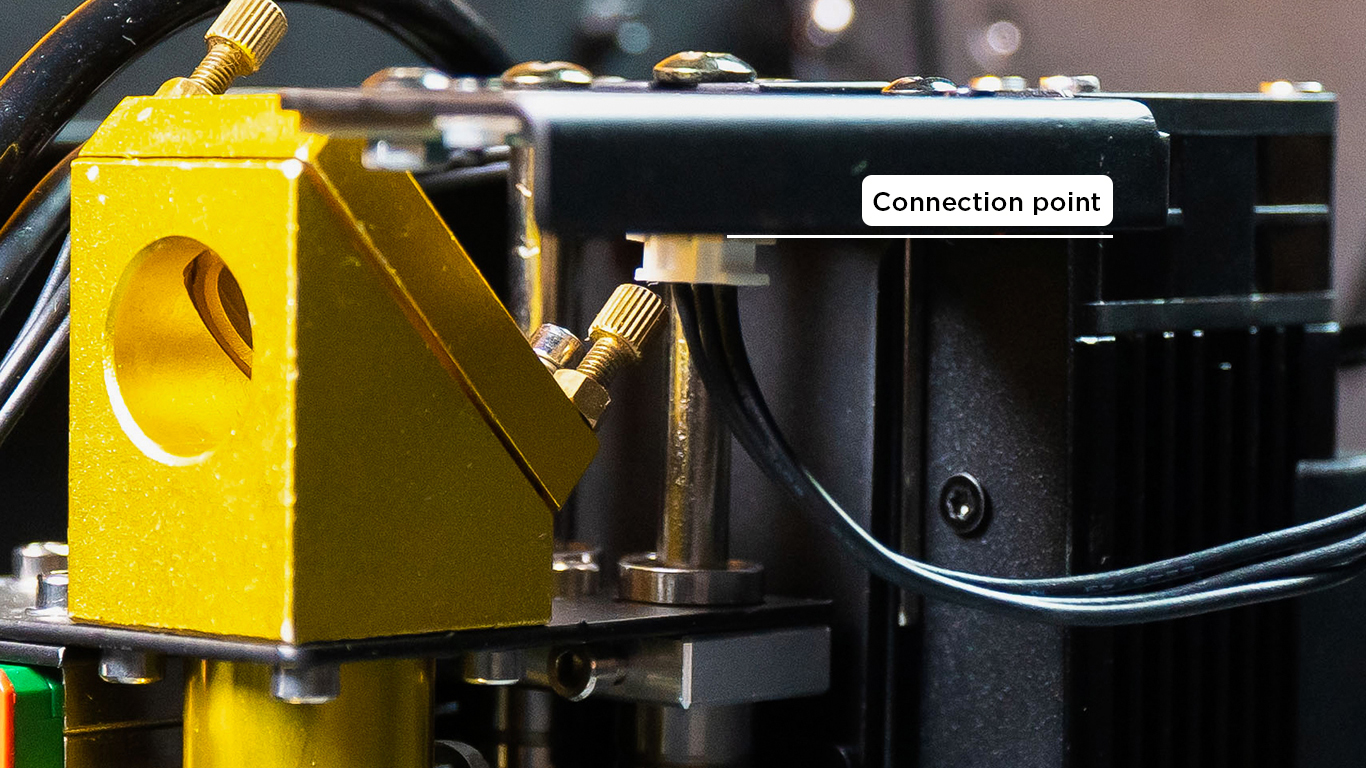

5. Conecte o cabo do módulo laser de diodo.
Nota: Mantenha as mãos longe da luz do módulo laser de diodo.

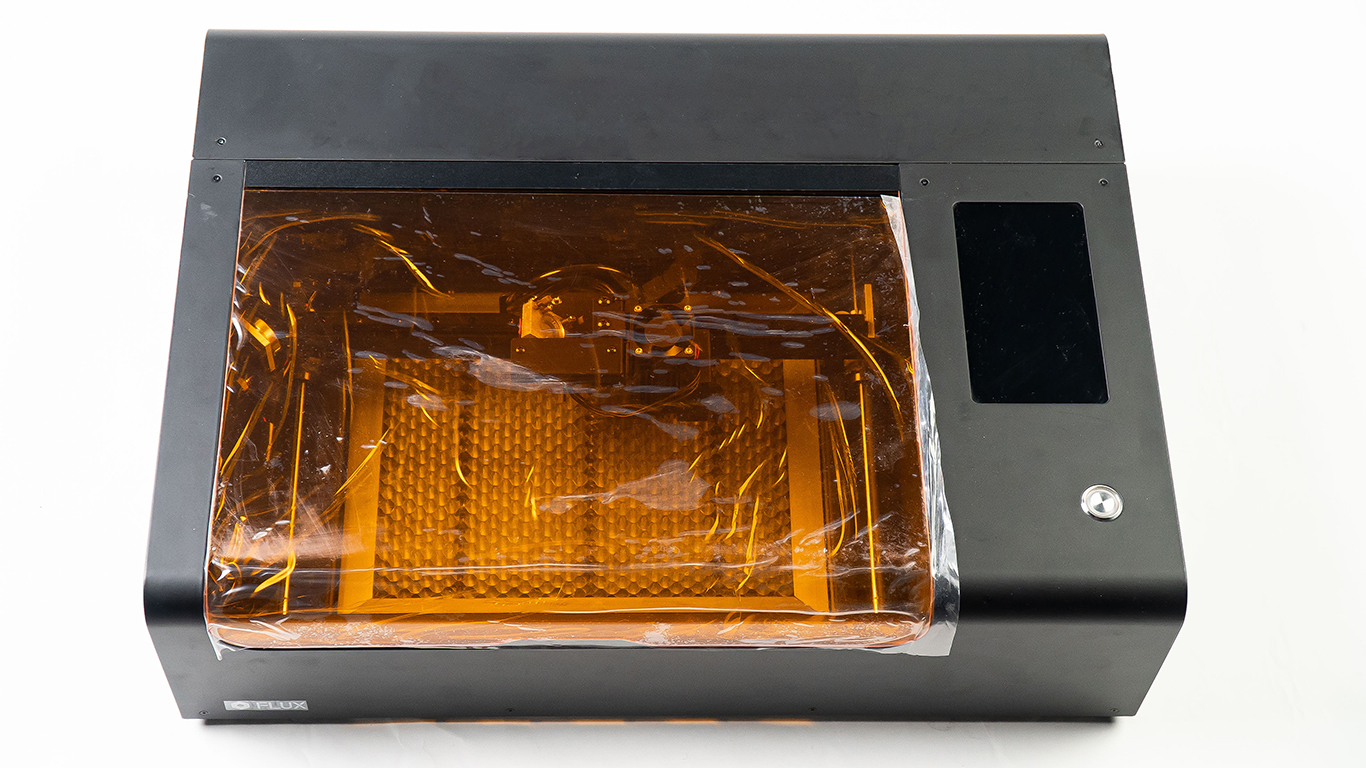

6. Substitua a tampa da porta de acrílico laranja pela tampa da porta de acrílico transparente antiga:
-

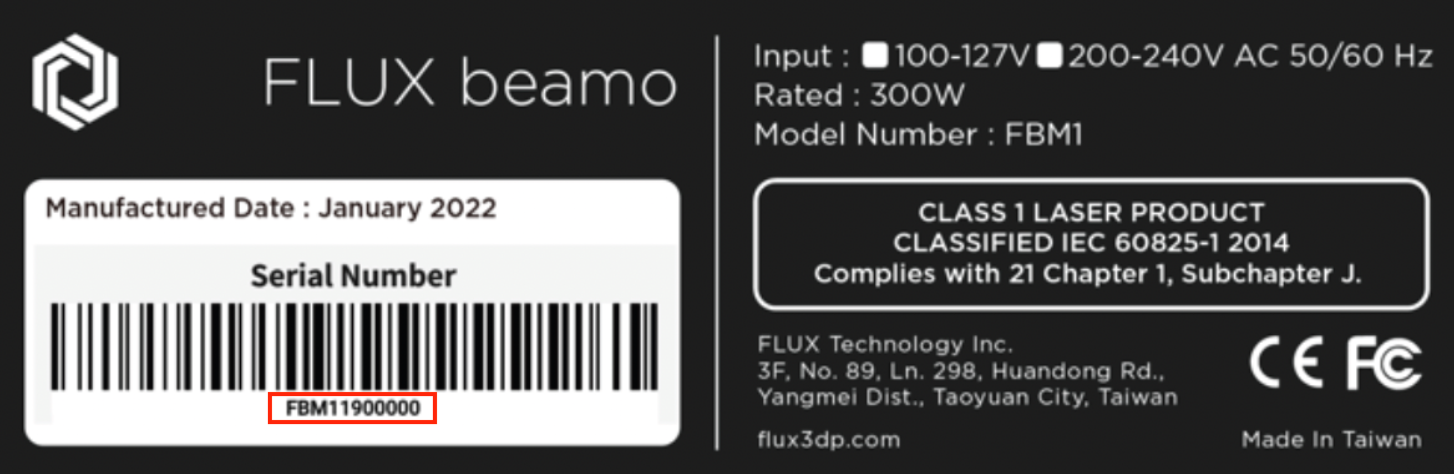

Antes da instalação, verifique o Número de Série do seu beamo para determinar qual instrução seguir. O Número de Série estará na parte de trás do seu beamo, conforme a imagem abaixo:
-
Para porta de acrílico do novo tipo (S/N posterior, maior ou igual a FBM12200004):
Por favor, siga as instruções do vídeo.
-
Para porta de acrílico do tipo antigo (S/N antes ou menor que FBM12200004):

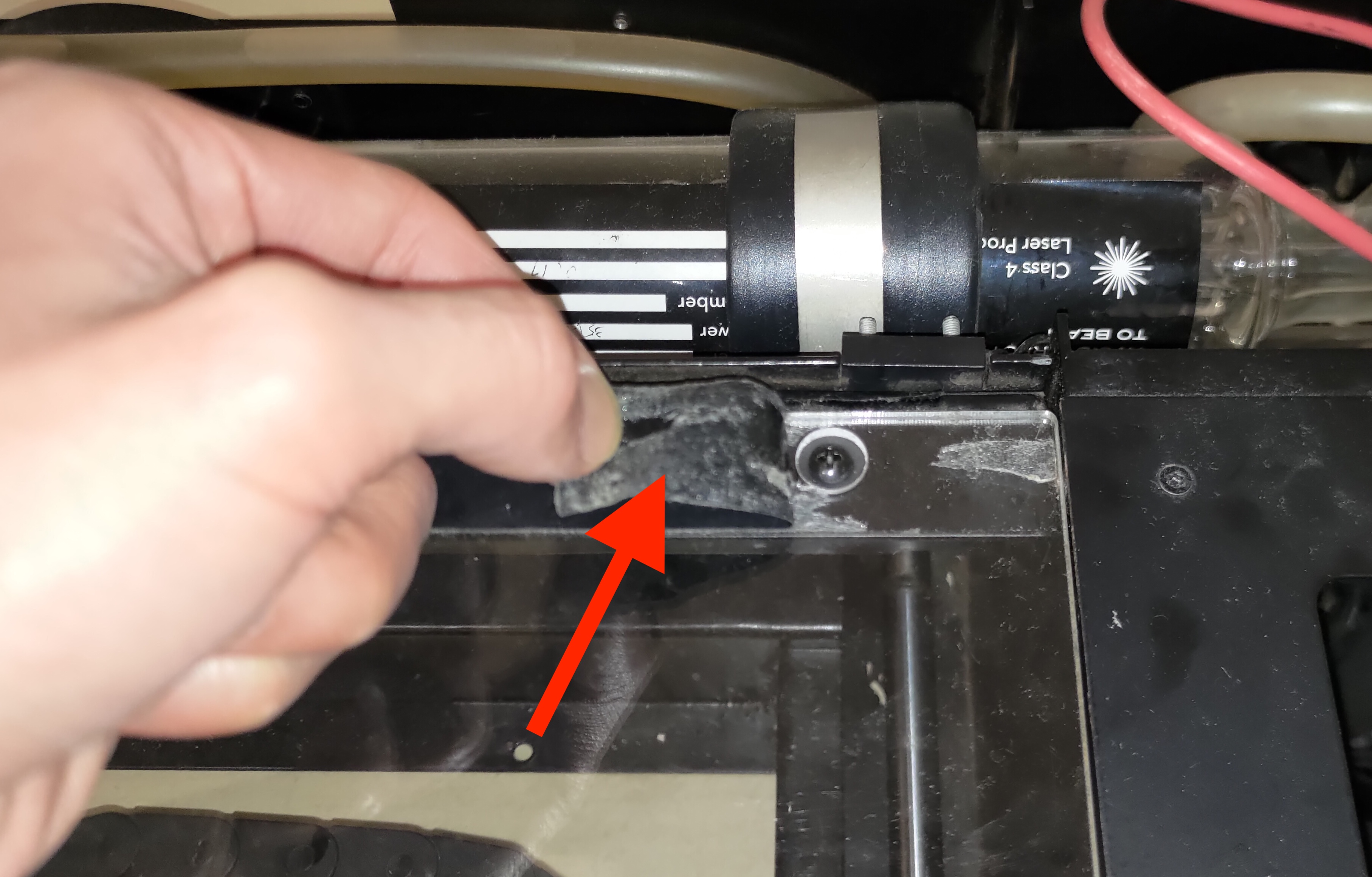

A. Rasgue o adesivo preto. (A tampa traseira não precisa ser removida.)

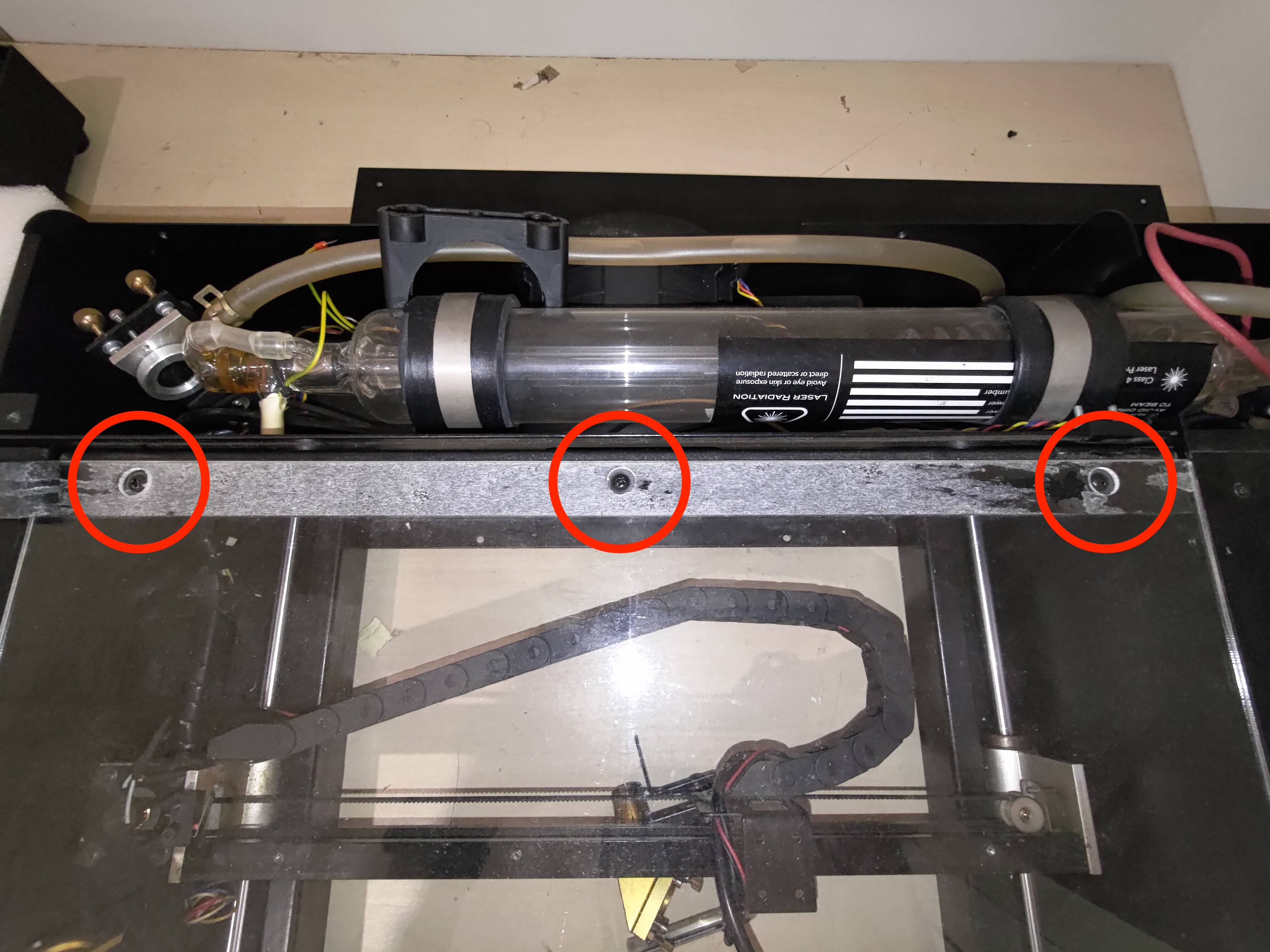

B. Use uma chave de fenda Phillips para soltar os três parafusos na tampa da porta de acrílico transparente.
(Por favor, guarde os parafusos para uso posterior.)
C. Substitua a tampa da porta de acrílico transparente pela tampa da porta de acrílico laranja.
(É opcional manter ou remover a película protetora na tampa laranja.)
D. Aparafuse de volta os parafusos que foram removidos na etapa B.
E. Aplique o novo adesivo preto para esconder os parafusos e a instalação estará concluída.
7. Ligue a máquina e ela estará pronta para operar.
*Não use o painel de toque para controlar a cabeça do laser no modo de Manutenção quando o módulo Laser de Diodo estiver montado. Se você quiser mover a cabeça no modo de Manutenção, por favor, desbloqueie o motor antes de mover a cabeça do laser para evitar qualquer dano.
Como a posição de saída do laser do módulo de laser de diodo é diferente do laser de CO2, é necessária calibração para obter o valor de deslocamento entre as cabeças de laser.
* Antes de calibrar o módulo de laser de diodo, certifique-se de que a calibração da câmera esteja precisa ("Calibrar Câmera" foi concluído).
1. Calibração do Módulo de Laser de Diodo, Preparação do Foco:
Selecione o nome da máquina no menu em "Máquina" > "Calibrar Módulo de Laser de Diodo" > Foque em um papel branco > Trace a imagem de calibração.
Se o módulo de laser de diodo não estiver calibrado, a posição de gravação pode desviar.
2. Alinhe a parte externa do quadrado vermelho com o quadrado central das linhas da grade:
Apenas o deslocamento pode ser ajustado até que o quadrado vermelho coincida com o quadrado central das linhas da grade (alinhando a parte externa do quadrado vermelho com o quadrado recortado). Se o tamanho do quadrado vermelho estiver incorreto, você precisa fazer a "Calibrar Câmera" novamente.
3. Visualize a área das linhas da grade gravada.
4. Certifique-se de que o módulo de laser de diodo esteja calibrado corretamente:
O papel precisa ser fixado para evitar mudanças de posição durante a gravação. Desenhe um objeto em uma determinada posição, crie o mesmo objeto na mesma posição em outra camada e use CO2 e o módulo de laser de diodo para gravar as duas camadas respectivamente. Se as posições de gravação se sobrepuserem corretamente, então o módulo de laser de diodo está calibrado corretamente; se os resultados não se sobrepuserem, então "Calibrar Câmera" e "Calibrar Módulo de Laser de Diodo" devem ser realizados novamente. Evite gráficos vetoriais fechados como objetos, caso contrário, a gravação será cortada e não poderá ser comparada.
5. A calibração do módulo de laser de diodo está concluída.
Substitua o material de gravação > abra o software "Diode Laser" > foque no objeto > pré-visualização da câmera > edite o objeto de gravação > ajuste os parâmetros e envie a tarefa.
1. Substitua o material de gravação:
Substitua o papel branco de calibração como o material de gravação.
2. Abra o software "Diode Laser":

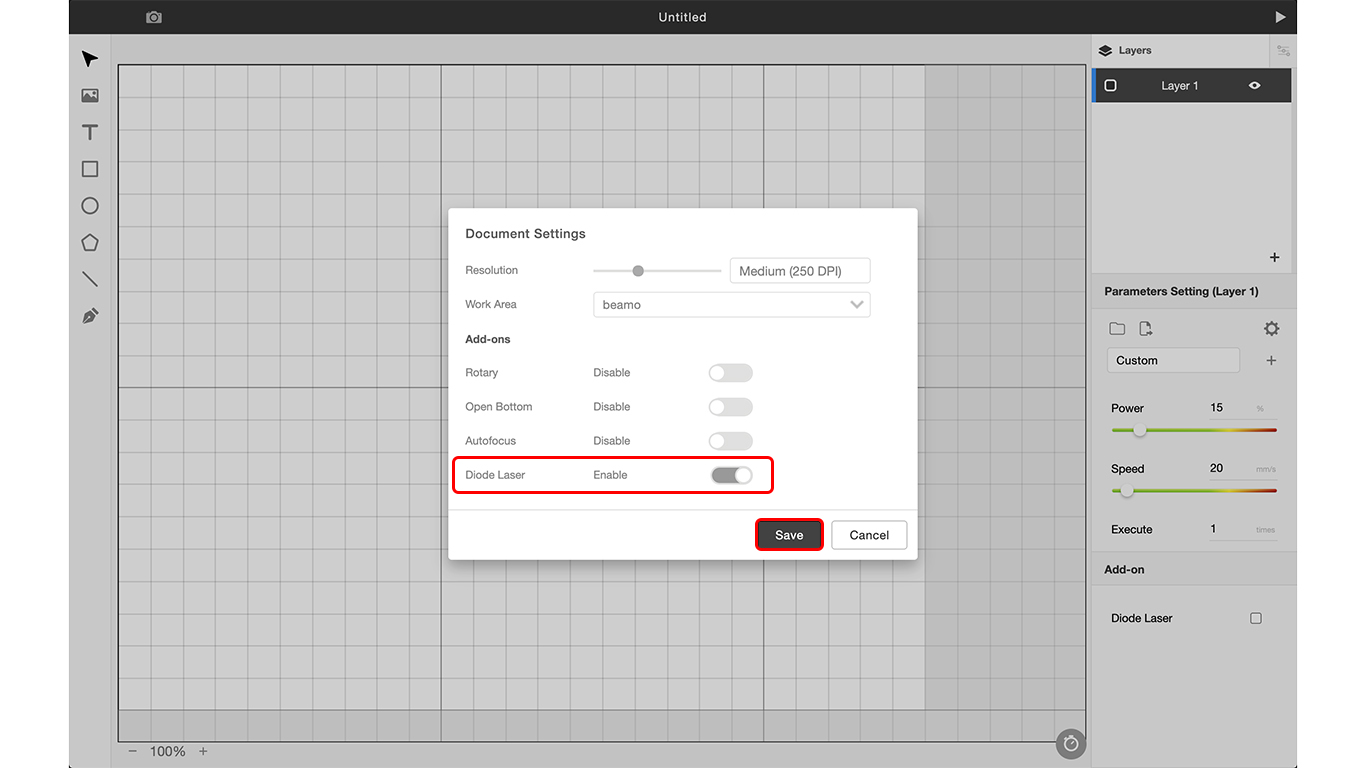

Menu > "Editar" > "Configurações do Documento" > Habilite "Diode Laser" > "Salvar".
Se o "Diode Laser" não estiver ativado, o limite de alcance da exibição do software não poderá ser ativado e pode haver risco de colisão do diodo. Quando a função "Diode Laser" está ativada, a opção "Diode Laser" aparece abaixo dos parâmetros.

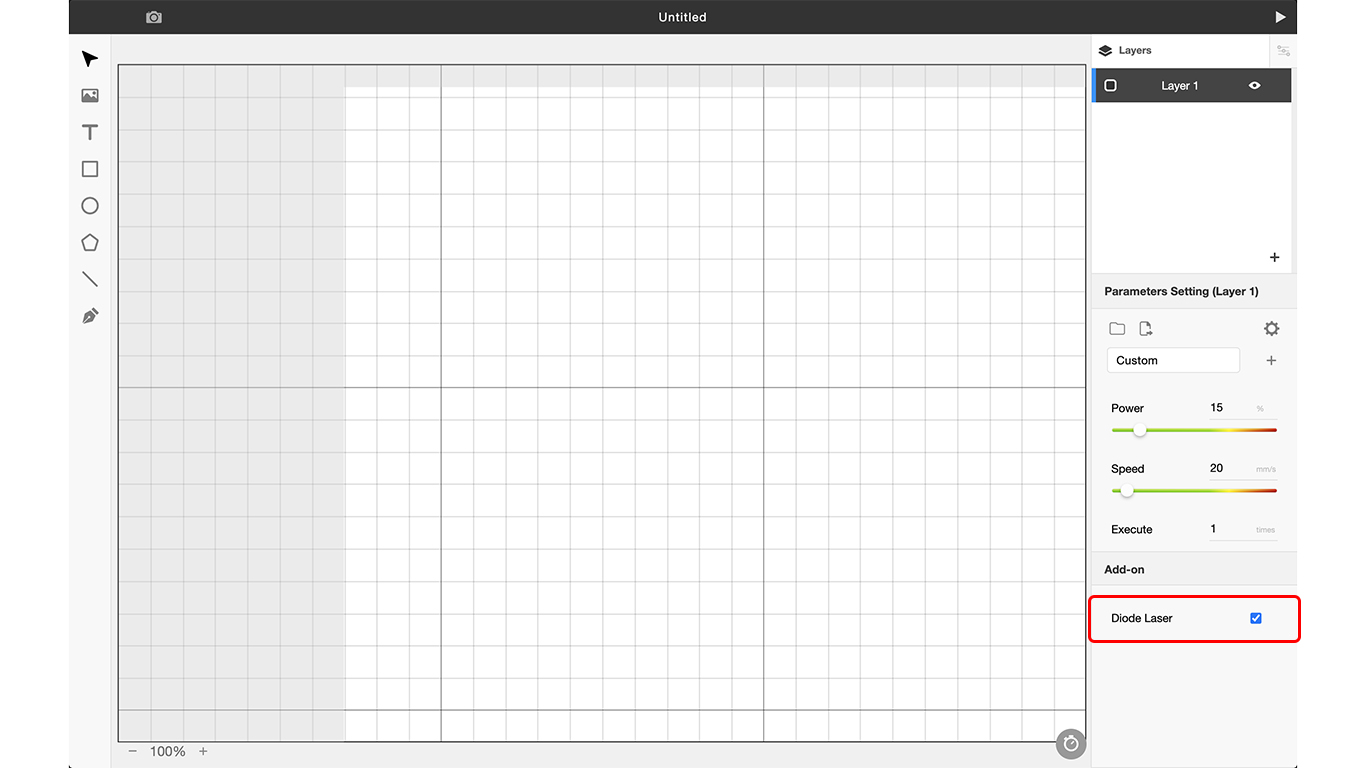

Após marcar a caixa de seleção, você pode usar o módulo de laser de diodo para gravação nessa camada.

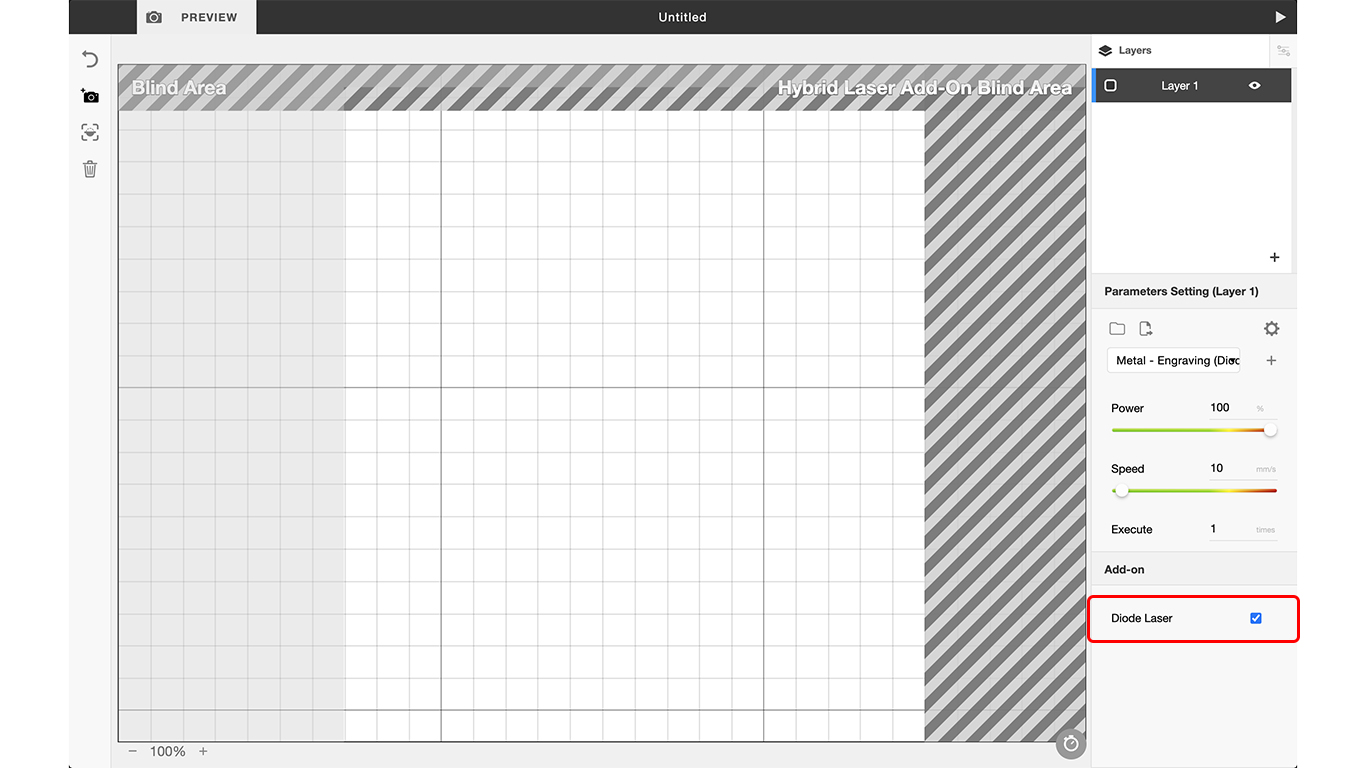

- Para camadas com "Diode Laser" marcado, a área de trabalho será restrita por uma área cinza.
- Se "Diode Laser" não estiver marcado, a camada será gravada e cortada com laser de CO2; evite colocar o objeto gravado muito próximo ao lado direito, caso contrário, há risco de o módulo de laser de diodo colidir com a máquina.
Se o módulo de laser de diodo for usado com frequência, você pode definir o laser de diodo para ser ativado por padrão (Menu > "Beam Studio" > "Preferências" > Complemento - Diode Laser Padrão: Ativado).
- Fundo cinza: a área que não pode ser gravada pelo módulo de laser de diodo (O módulo de laser de diodo não pode alcançar a esquerda.) Se "Diode Laser" não estiver marcado, o fundo cinza será ativado no lado direito da máquina. O laser de CO2 não pode funcionar lá porque a cabeça do laser não pode alcançar a direita.
- Padrão de hachura: a área que não pode ser pré-visualizada pela câmera (a posição obstruída pelo módulo de laser de diodo)
Área de Trabalho | Após a instalação, a área de trabalho do laser de diodo é de 230mm x 200mm, a área de trabalho do Laser de CO2 será reduzida para 250mm x 200mm
3. Foque no objeto:

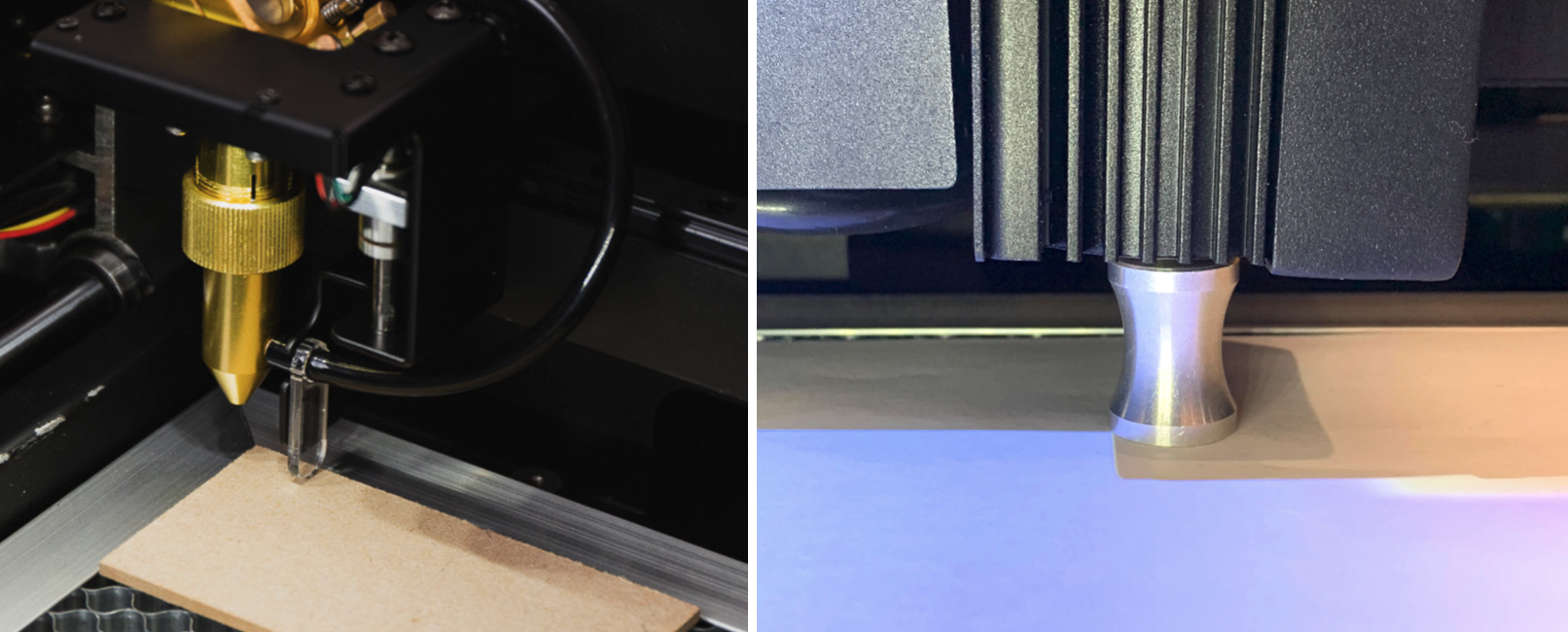

- Para foco manual, você pode usar uma sonda de foco ou bloco de foco, solte o anel de fixação do bico e faça a sonda de foco tocar o material de gravação, em seguida, aperte o anel de fixação do bico e gire de volta a sonda de foco após terminar o foco. (Distância focal: 12mm)
- Para foco automático, clique duas vezes no botão lateral do complemento para fazer a sonda tocar o material de gravação.
4. Pré-visualização da Câmera:
Pré-visualize o alcance do material de gravação.
5. Edite o objeto de gravação.
6. Ajuste os parâmetros e envie a tarefa:
O módulo de laser de diodo precisa operar com uma potência mais alta, caso contrário, não pode gravar o material.

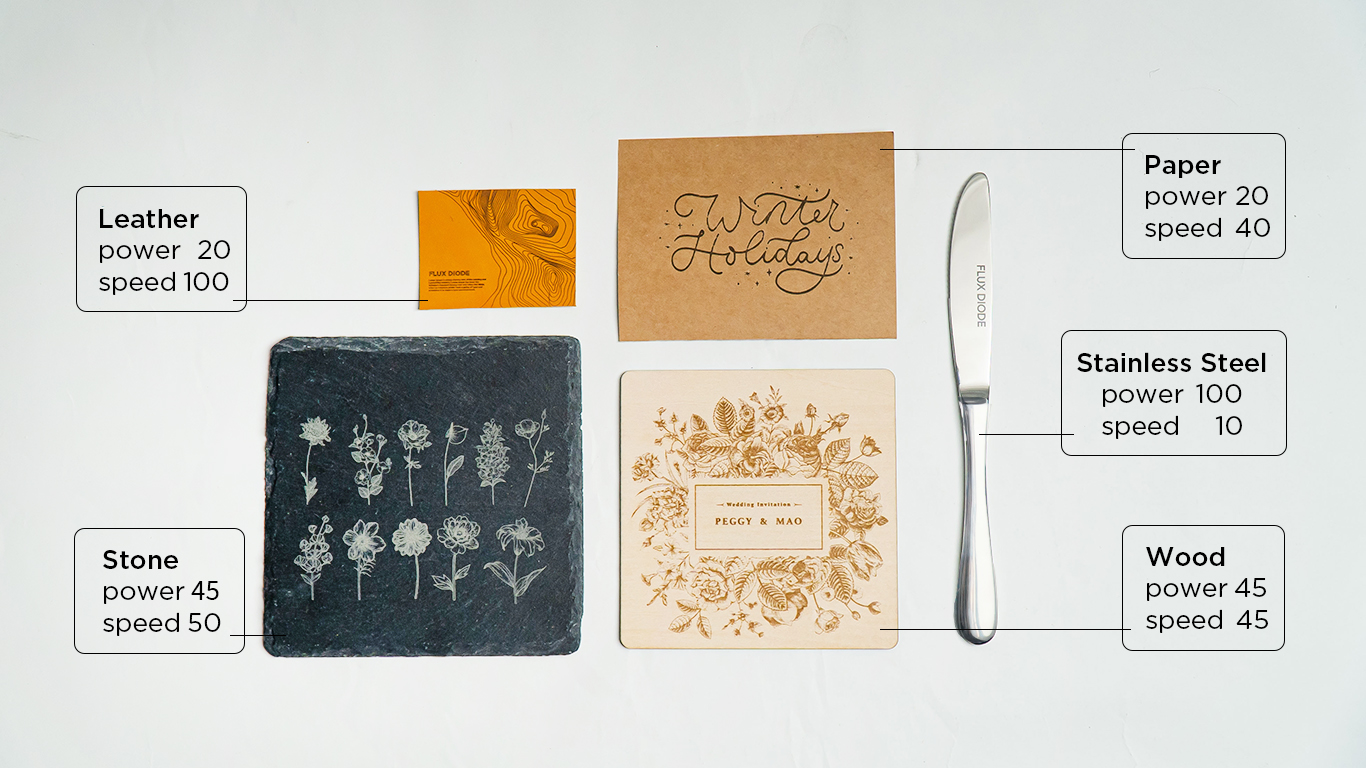

Geralmente, é recomendado usar 100% de potência e velocidade de 4~10mm/s ao gravar em aço inoxidável.
O efeito de gravação real está sujeito aos seus próprios resultados de teste.
O módulo de laser de diodo não produz luz.
Possíveis causas:
-
O Beam Studio não habilitou o módulo de laser de diodo de acordo com as etapas acima.
-
A configuração "Taxa de Potência" na máquina está muito baixa, por favor, ajuste-a de volta para o valor padrão de 1.0.
-
O módulo de laser de diodo não está ligado:
Se não, vá para a página "MANUTENÇÃO" e clique no botão "Cam Led". Se o ventilador começar a funcionar, significa que o diodo está ligado. (O botão "Cam Led" é o interruptor do módulo de laser de diodo.)
*Se as etapas acima ainda não resolverem o problema, entre em contato com a equipe de atendimento ao cliente.
