beamo - Instalação do Módulo de Foco Automático

 Para sua própria segurança, desligue a máquina e desconecte-a da tomada.

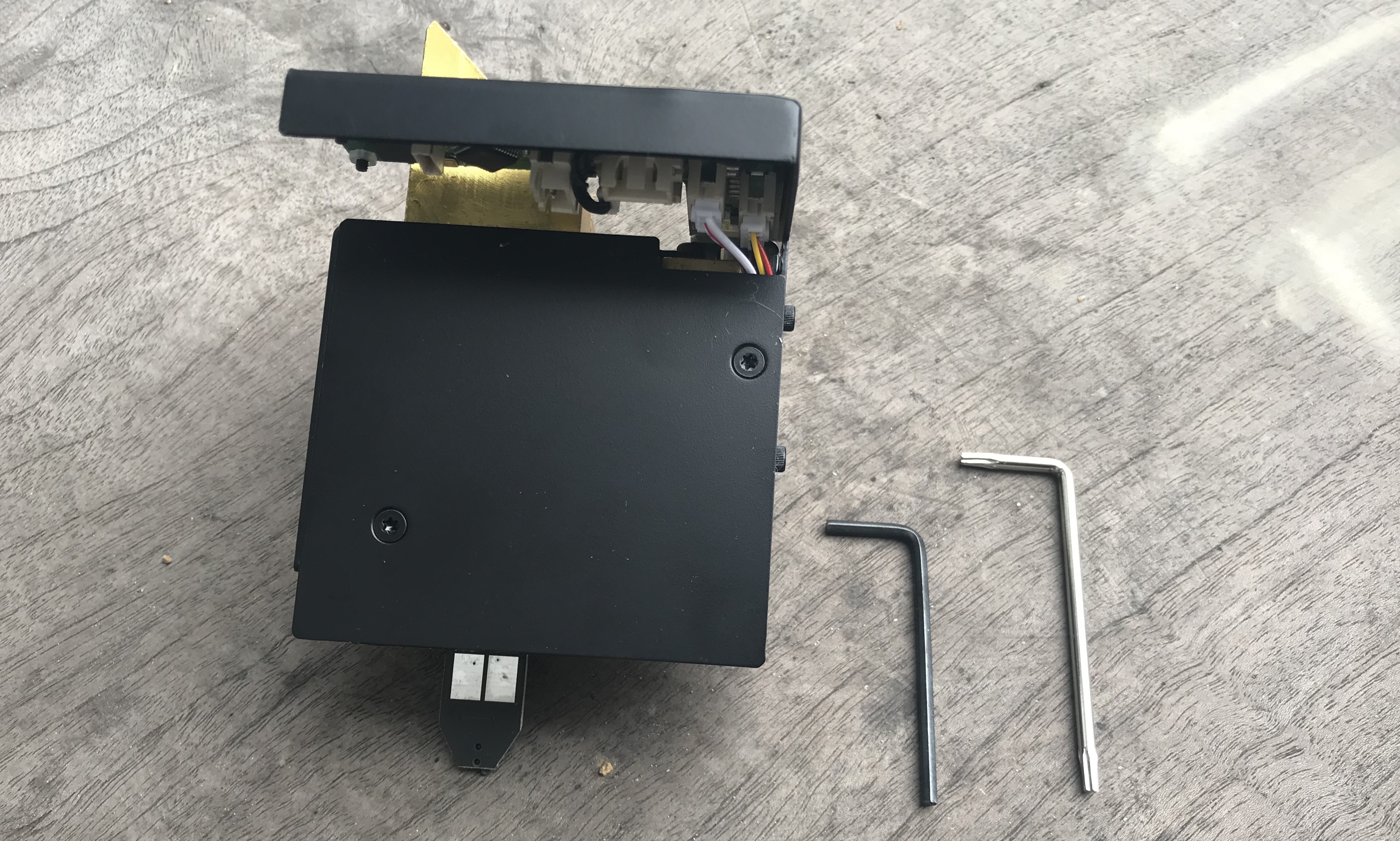

①Acessório de Foco Automático ②Chave Allen ③Chave Estrela (Na embalagem original do beamo)

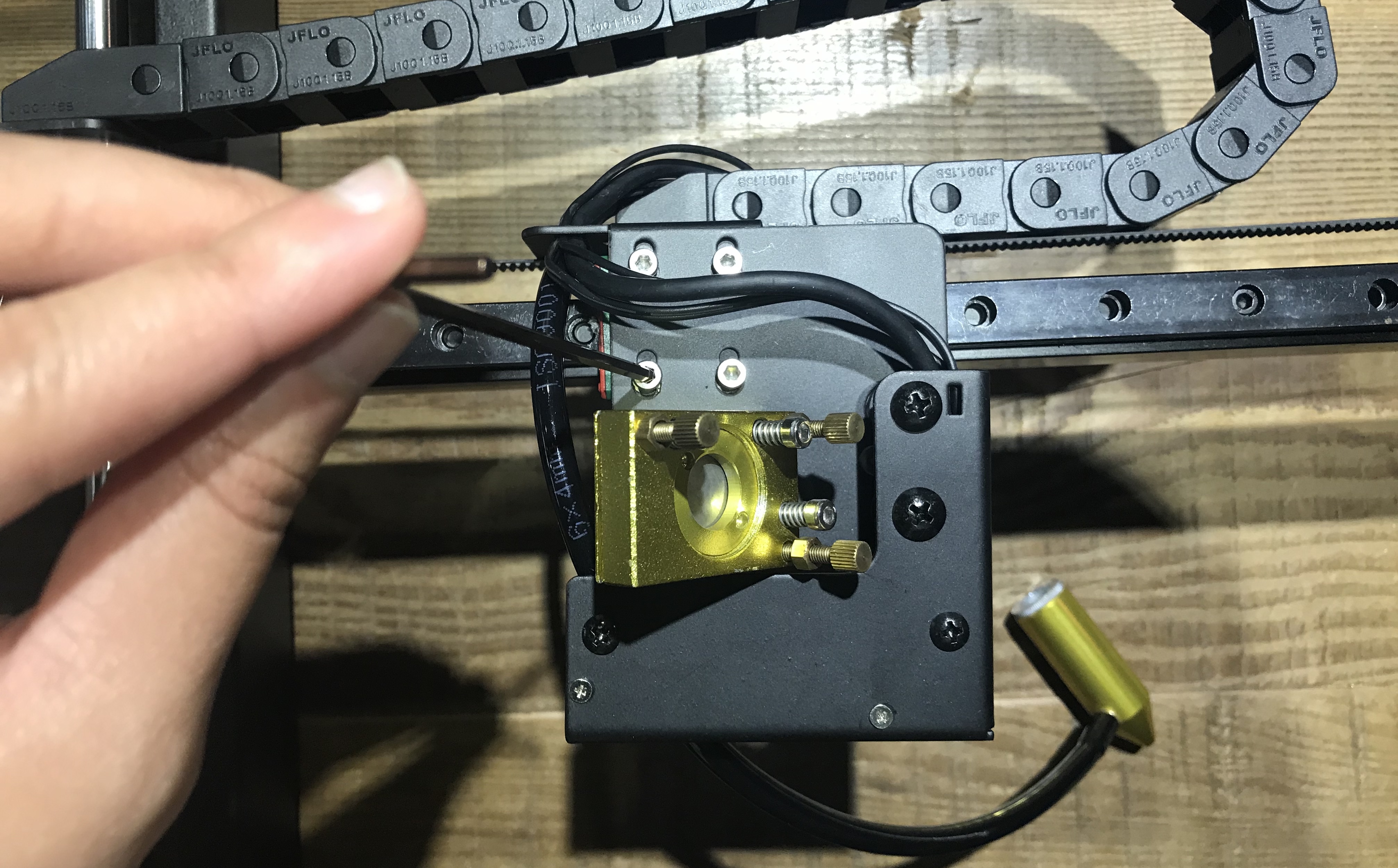

1. Corte a fita plástica que prende o cabo.

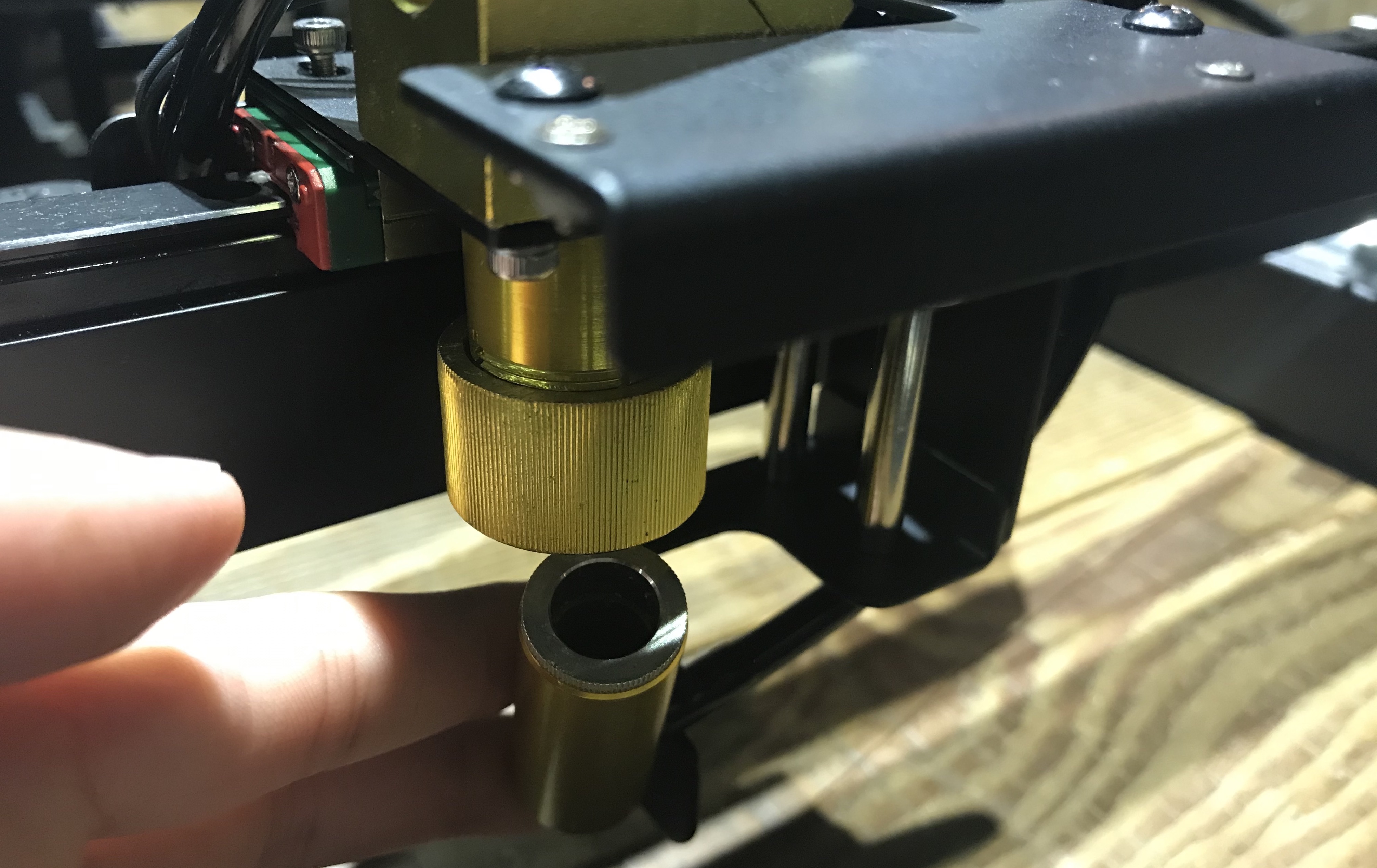

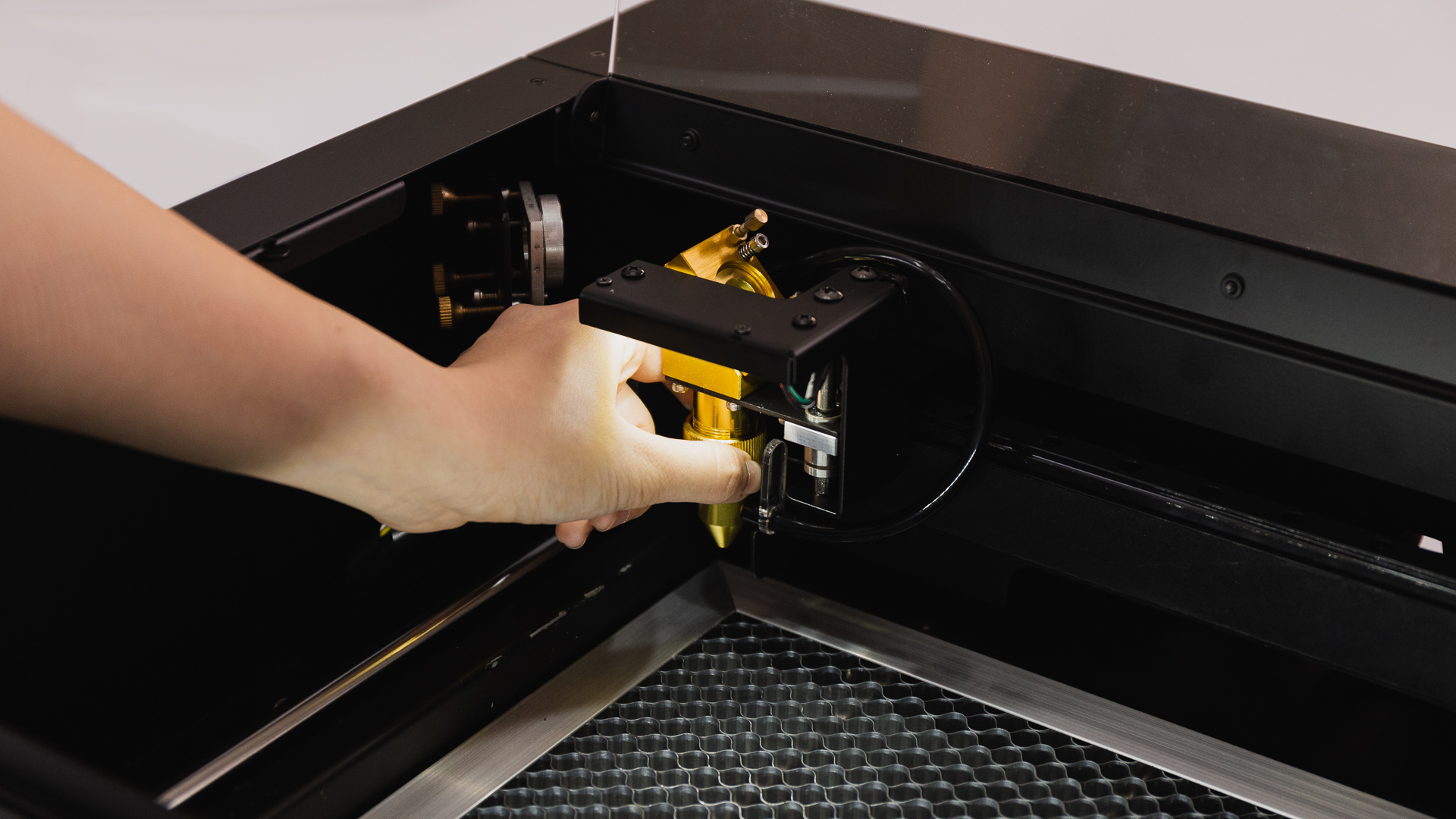

2. Afrouxe o anel de foco da cabeça do laser e remova a cabeça do laser.

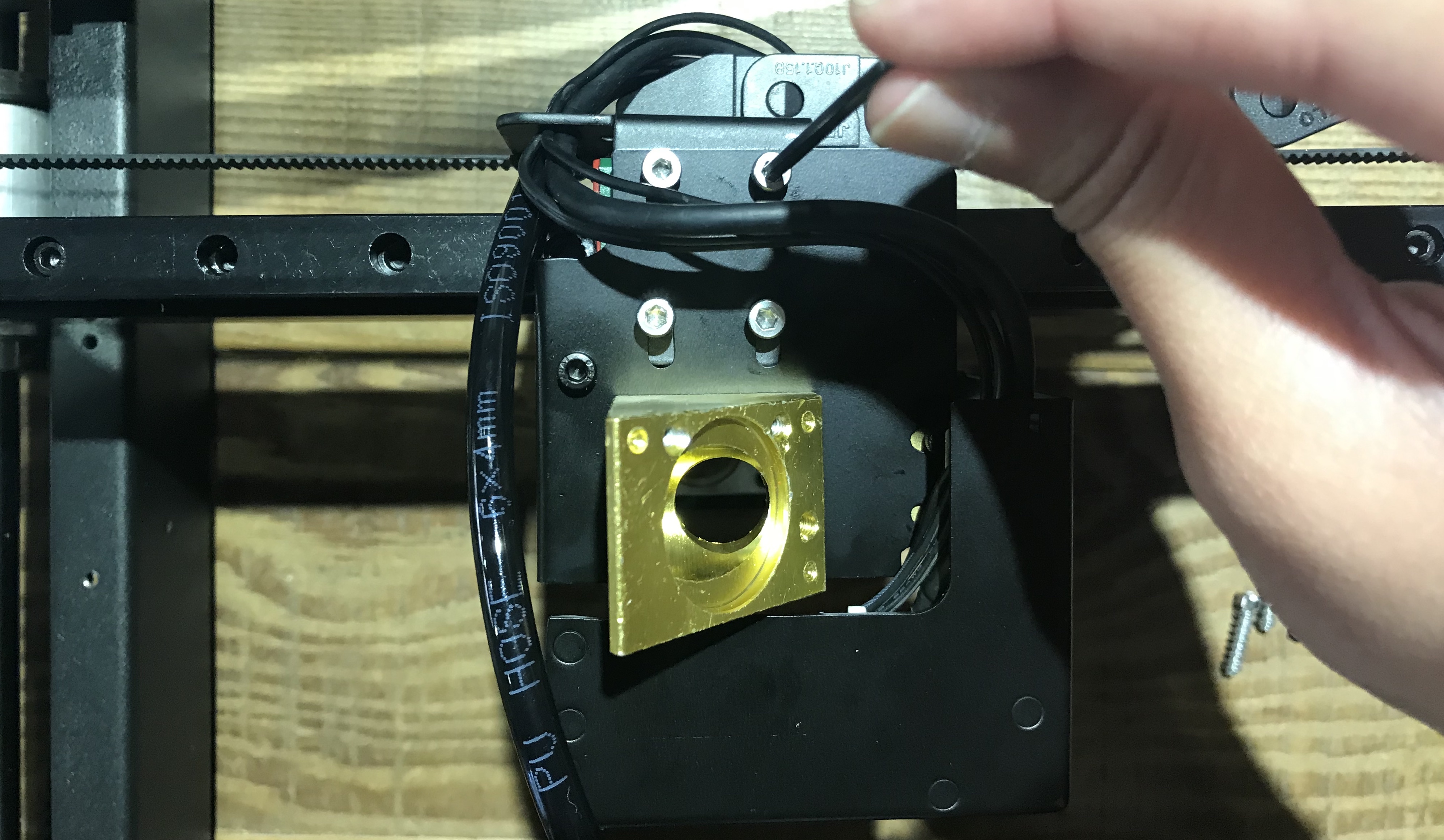

3. Afrouxe os 4 parafusos que prendem o módulo laser à trilha com a chave Allen.

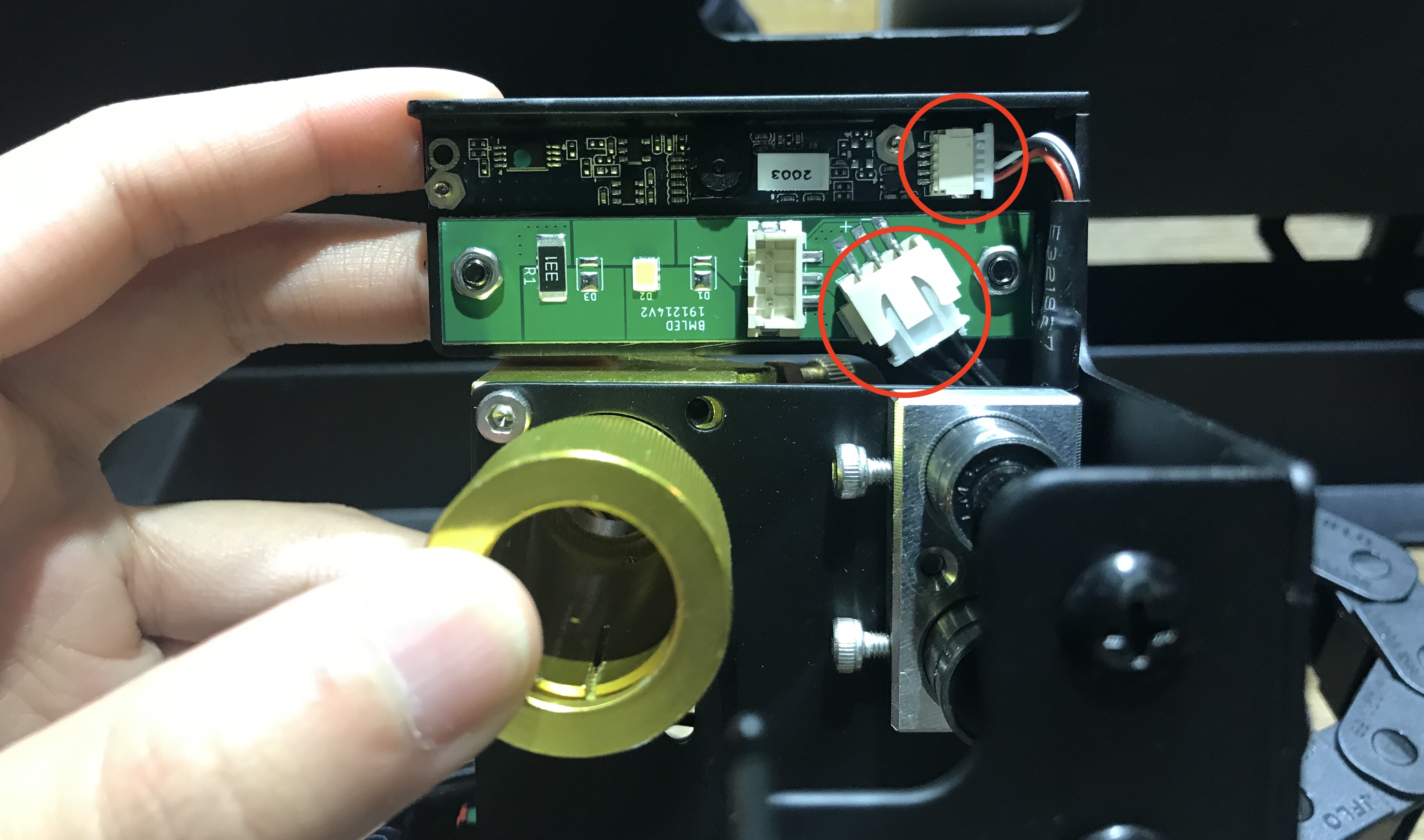

4. Remova o cabo da câmera e o fio do LED.

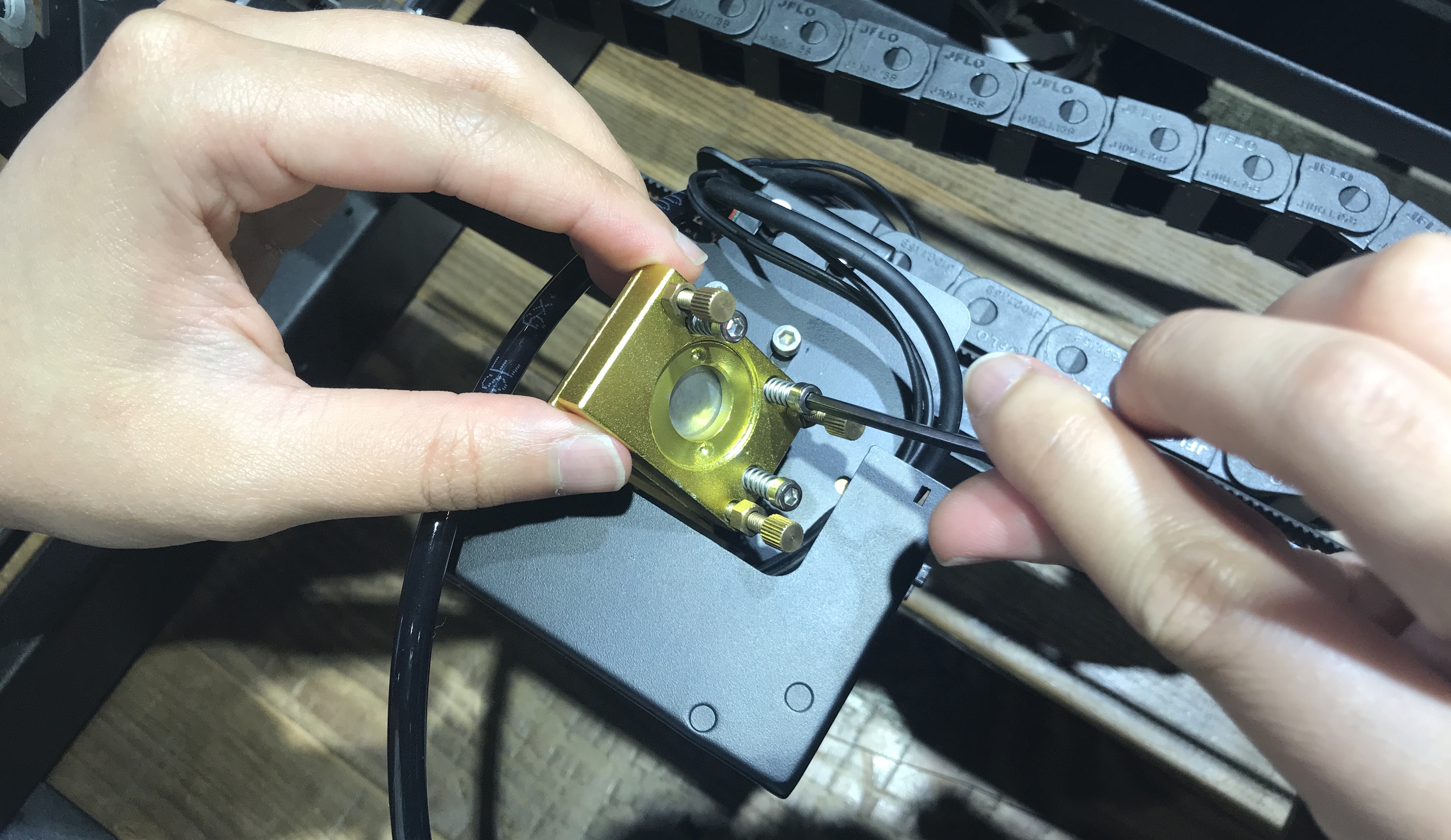

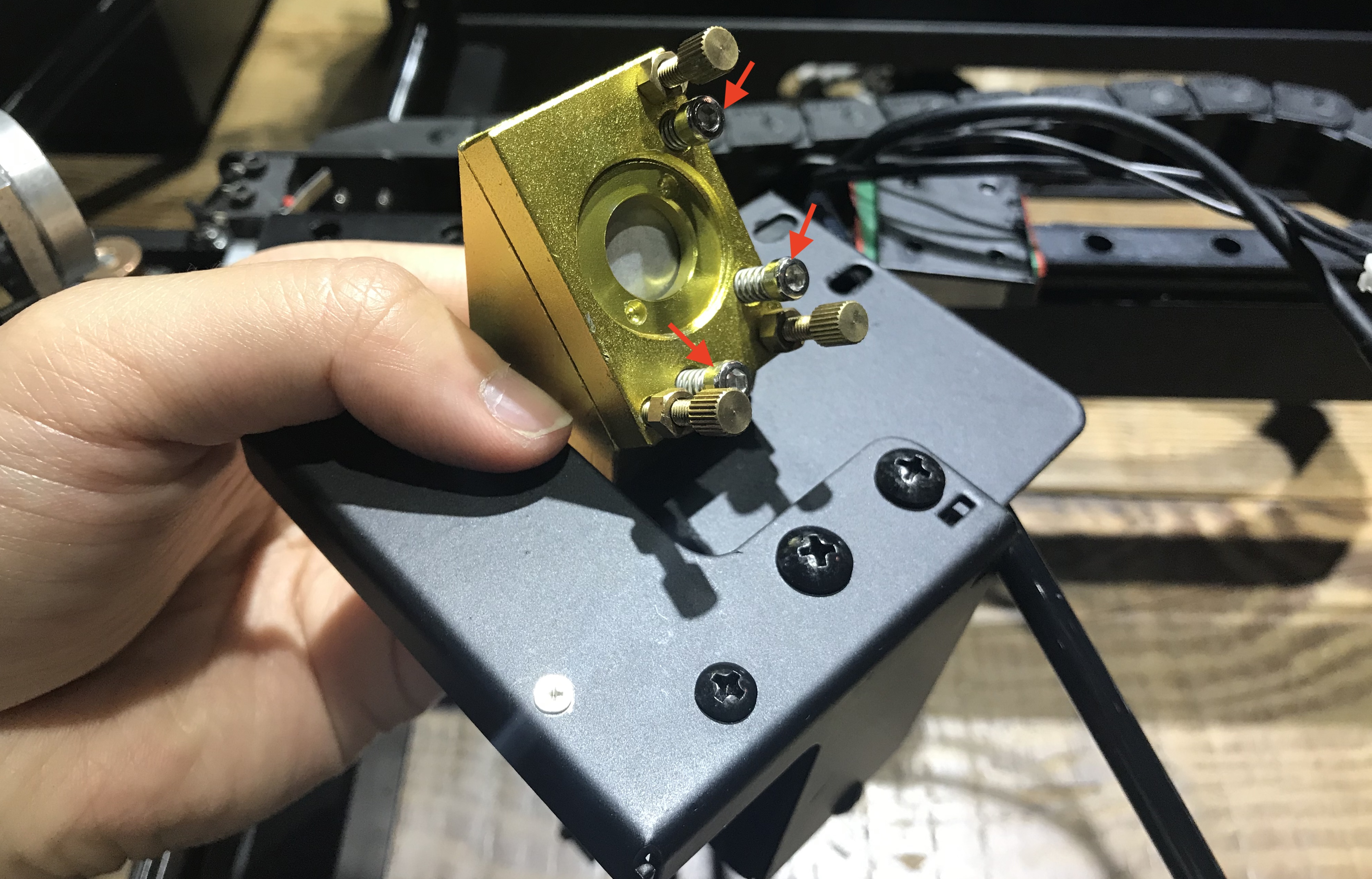

5. Remova o terceiro espelho de reflexão com a chave Allen.

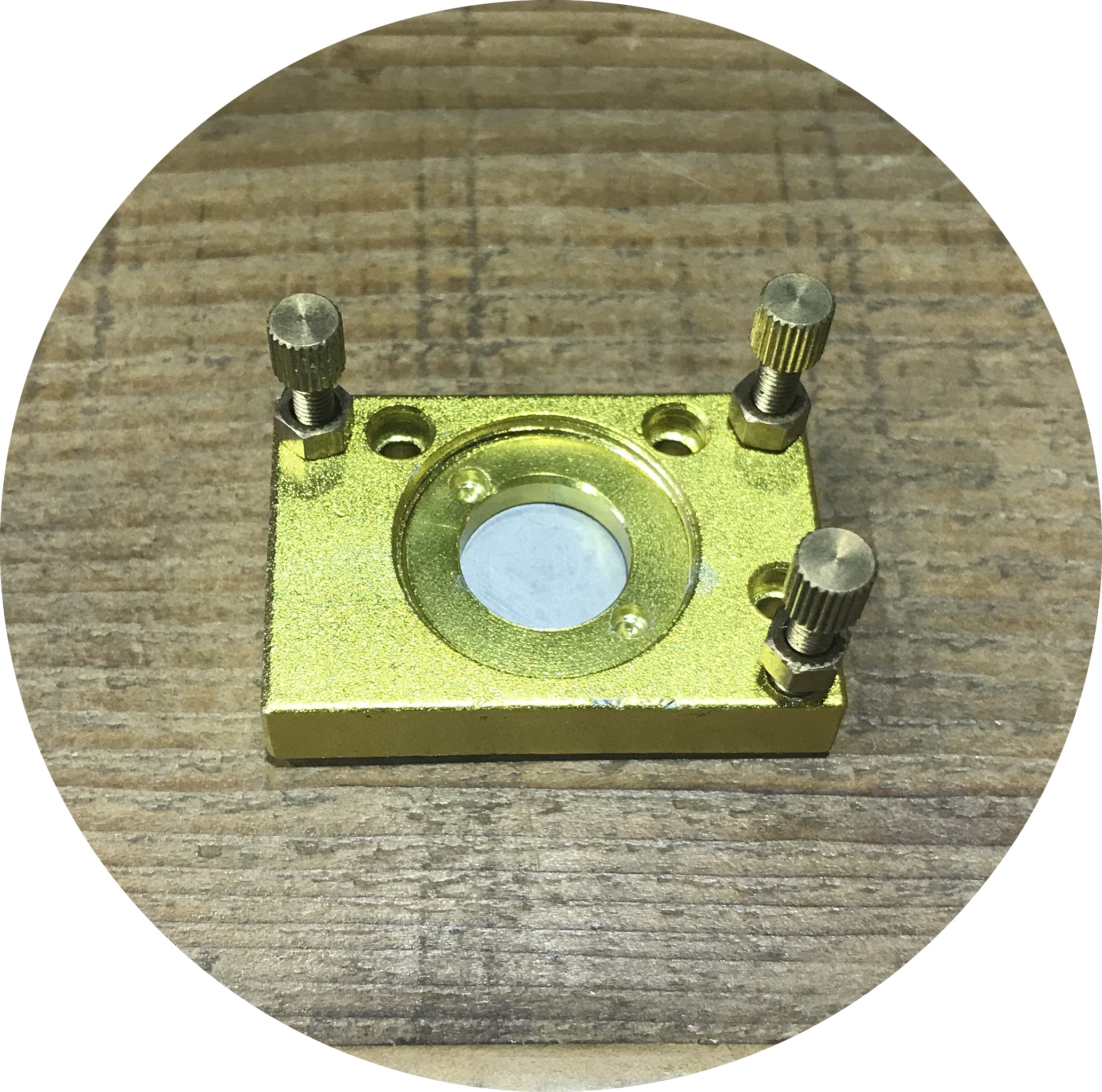

▲Terceiro Espelho de Reflexão

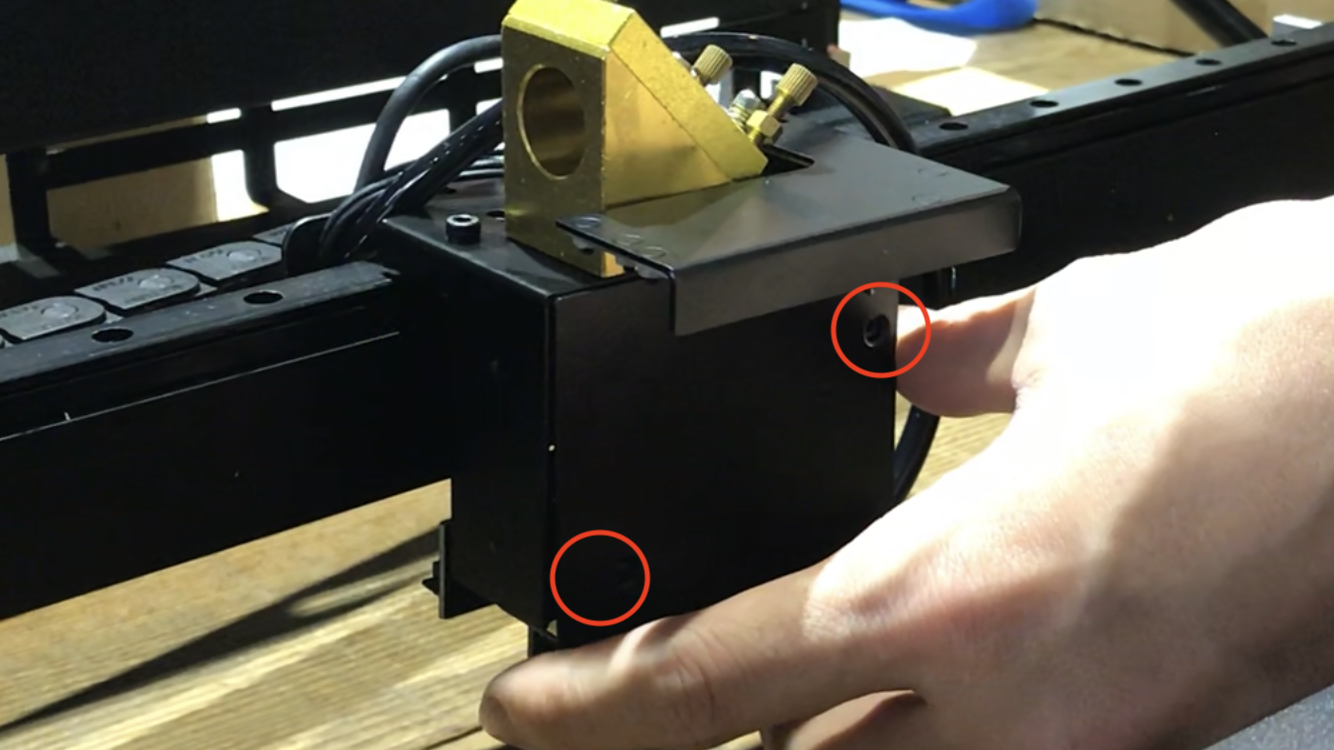

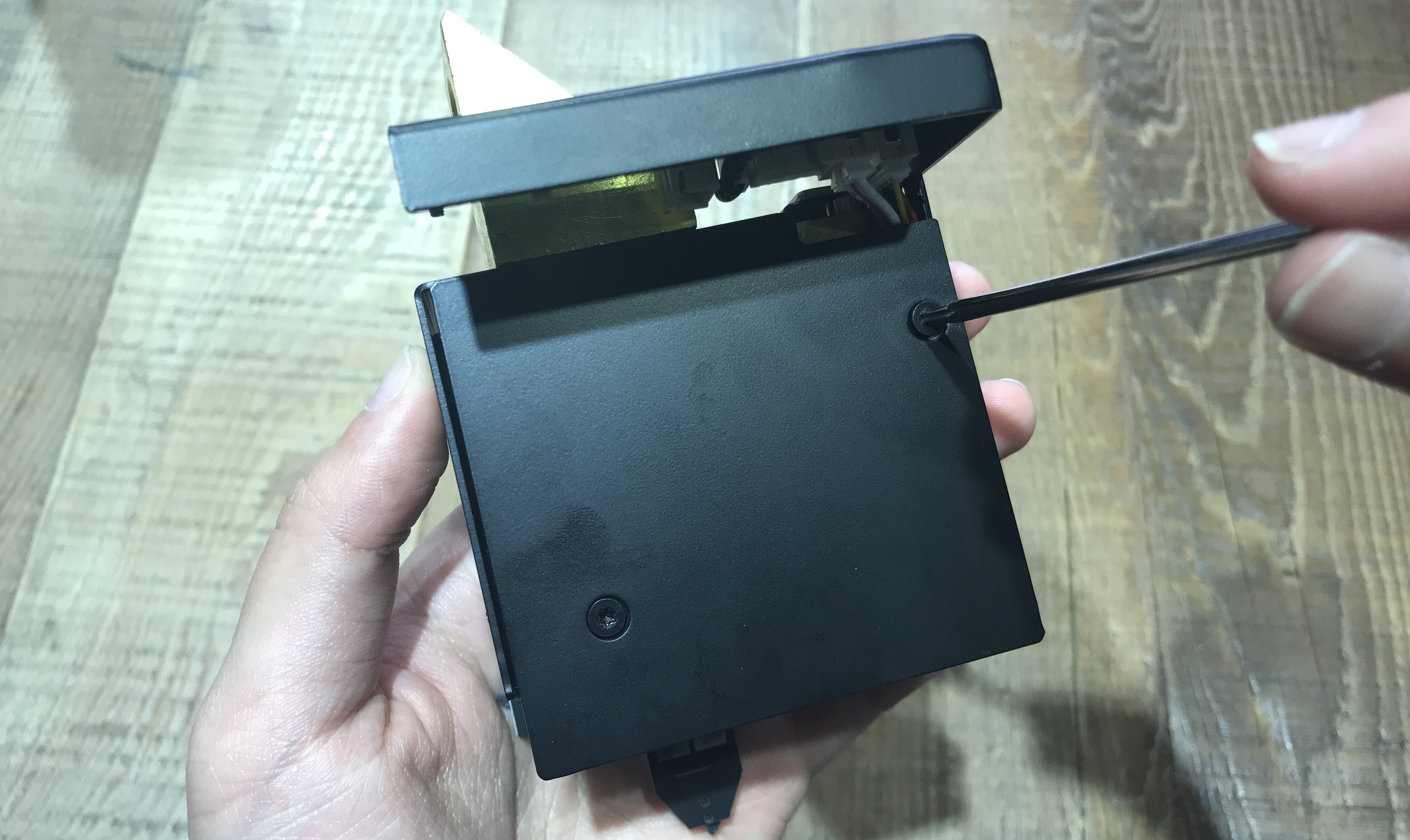

6. Remova os dois parafusos do autofoco

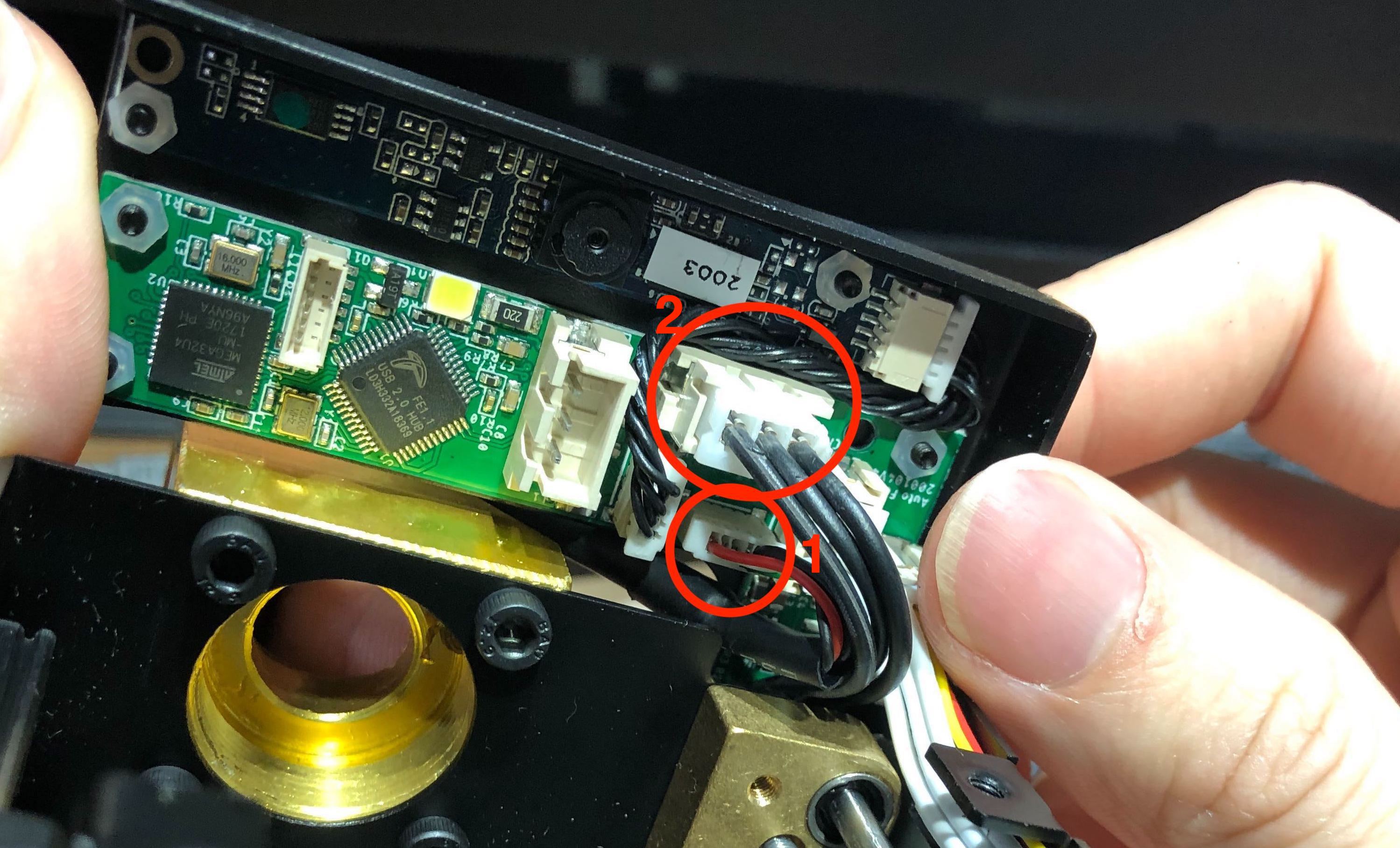

7. Conecte o fio da câmera e o fio do LED no Círculo 1 e no Círculo 2.
(Dica: Conecte primeiro o cabo da câmera e depois o fio do LED)

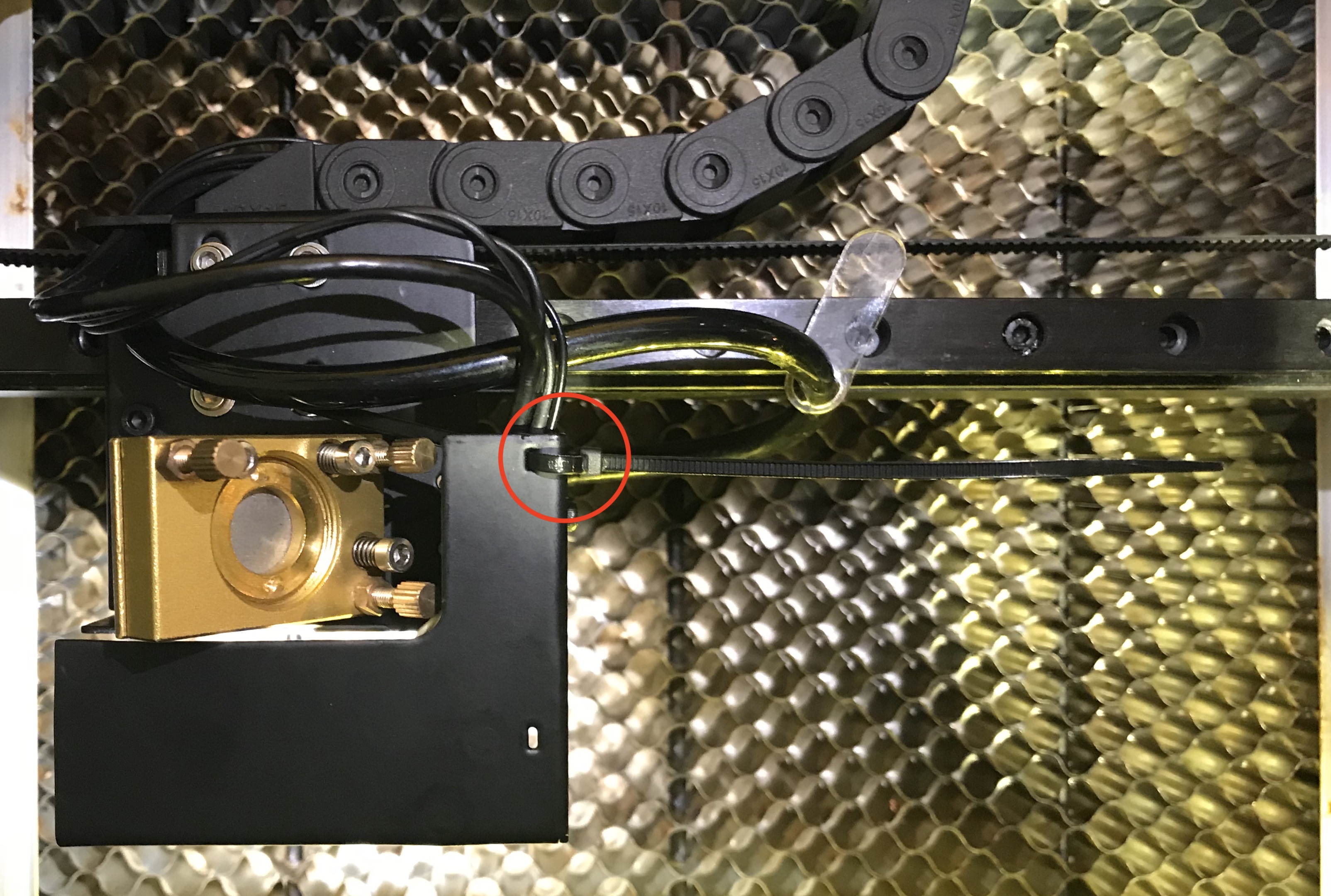

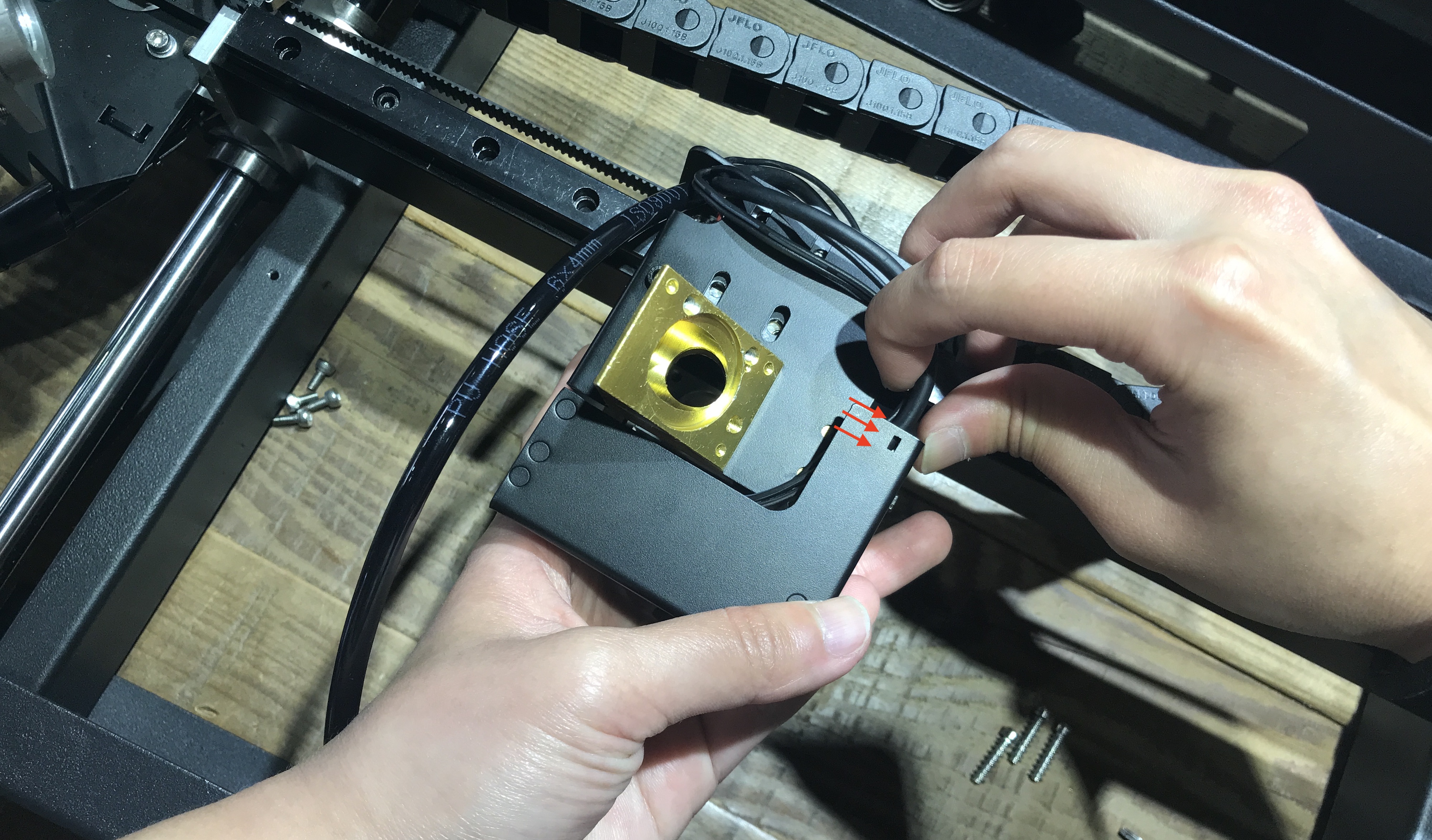

8. Reúna os fios para o lado e segure-os com a cinta plástica.

9. Posicione o módulo de foco automático de volta na trilha, apertando os quatro parafusos com a chave Allen.

10. Trave o terceiro espelho de reflexão de volta.
(Dica: Não aperte os parafusos até o fim, até a metade deve ser suficiente)

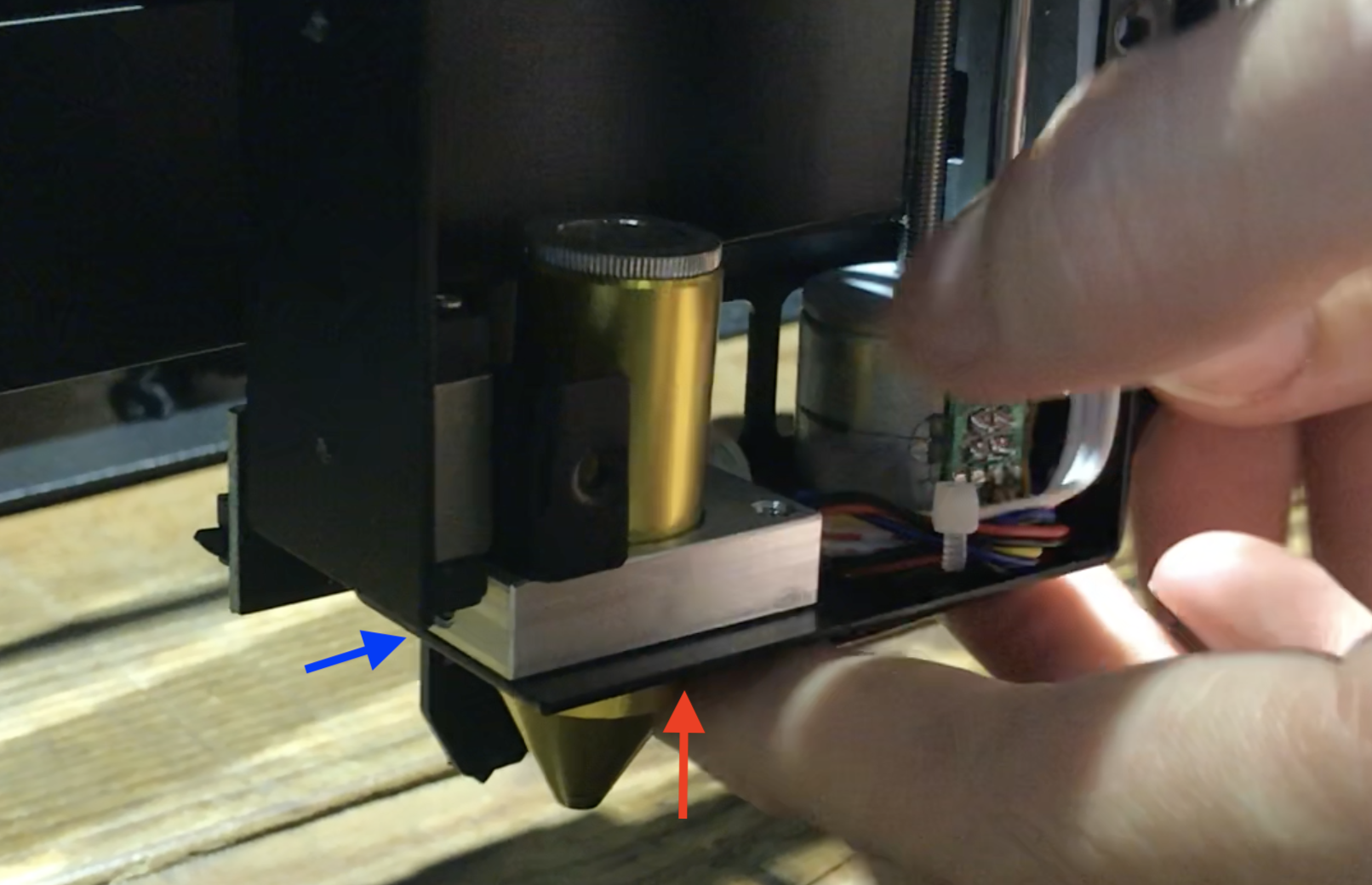

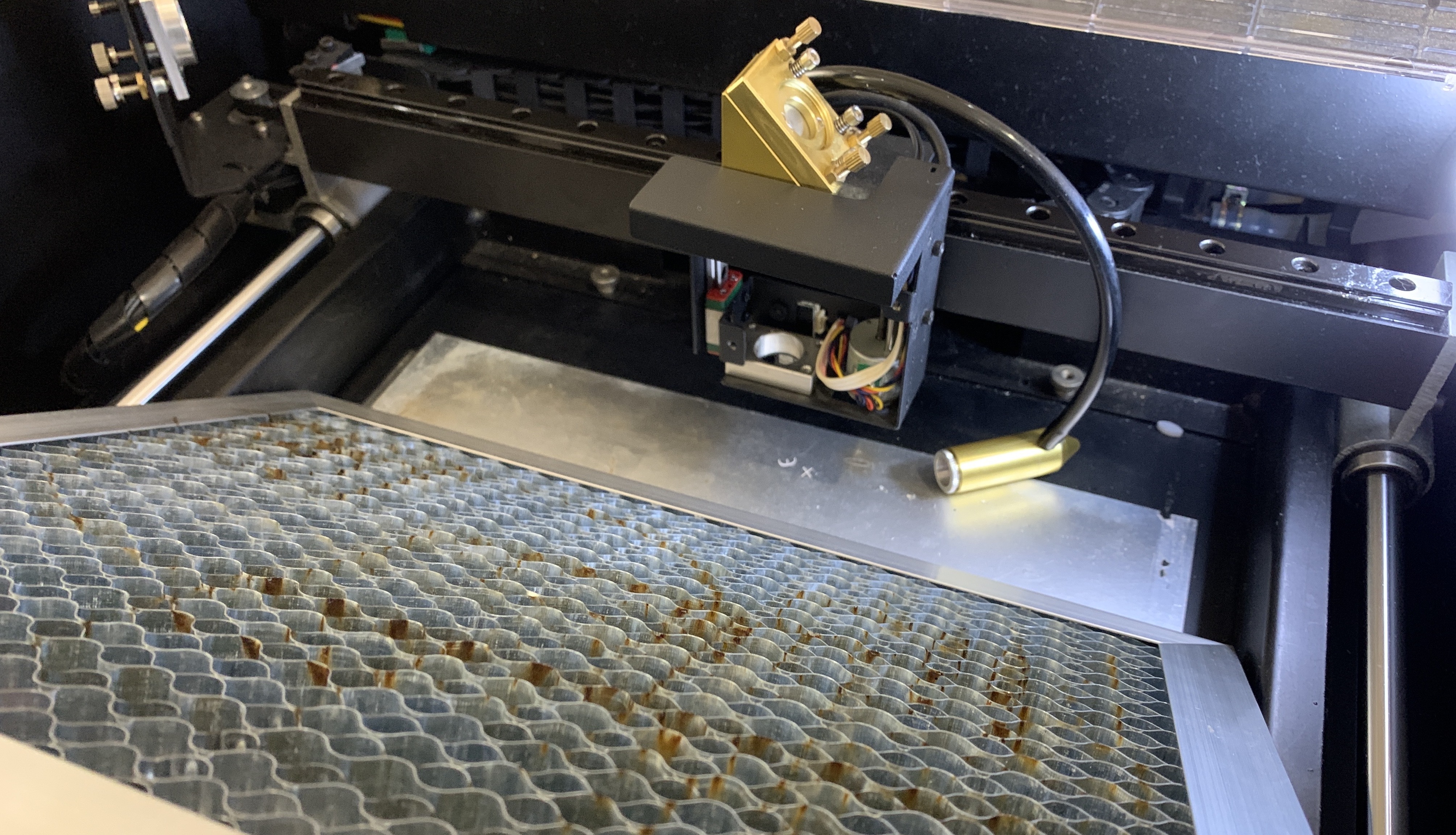

11. Retire o favo de mel e empurre o cabeçote do laser até o final (veja a seta vermelha na imagem) e trave o cabeçote do laser de volta, o parafuso está à esquerda. (veja a seta azul na imagem)

12. Ligue a máquina. E coloque o favo de mel de volta depois que o cabeçote do laser se levantar.

13. Verifique se o caminho óptico está alinhado. Veja o guia de alinhamento do caminho óptico. guia.

14. Trave os parafusos do módulo de foco automático de volta.

15. Para começar a usar o foco automático, consulte Usando o Módulo de Foco Automático para configurações básicas no Beam Studio.

 Lembrete: NÃO pressione Cam Led após instalar o foco automático.

O LED da câmera será ligado automaticamente assim que a máquina for ligada. Pressionar Cam Led não desligará o LED da câmera, mas cortará a energia que deveria fazer o foco automático funcionar. Assim, o cabeçote do laser não se moverá e você terá que pressionar Cam Led mais uma vez para ligar a energia.

Veja a seguir: Guia de Uso do Foco Automático
