beamo - Usando o Módulo de Laser de Diodo

O complemento de laser de diodo é equipado com um laser de diodo de 5W. Devido aos diferentes comprimentos de onda, ele pode gravar diretamente em aço inoxidável.

Não use o painel touch para controlar a cabeça do laser no modo de Manutenção quando o módulo de Laser de Diodo estiver instalado. Se você precisar mover a cabeça no modo de Manutenção, por favor, destrave o motor antes de mover a cabeça do laser para evitar danos.

1. Ativando o Laser de Diodo

Após instalar o complemento de laser de diodo, o laser de diodo pode ser controlado no Beam Studio, alternando os tipos de laser entre diferentes camadas.

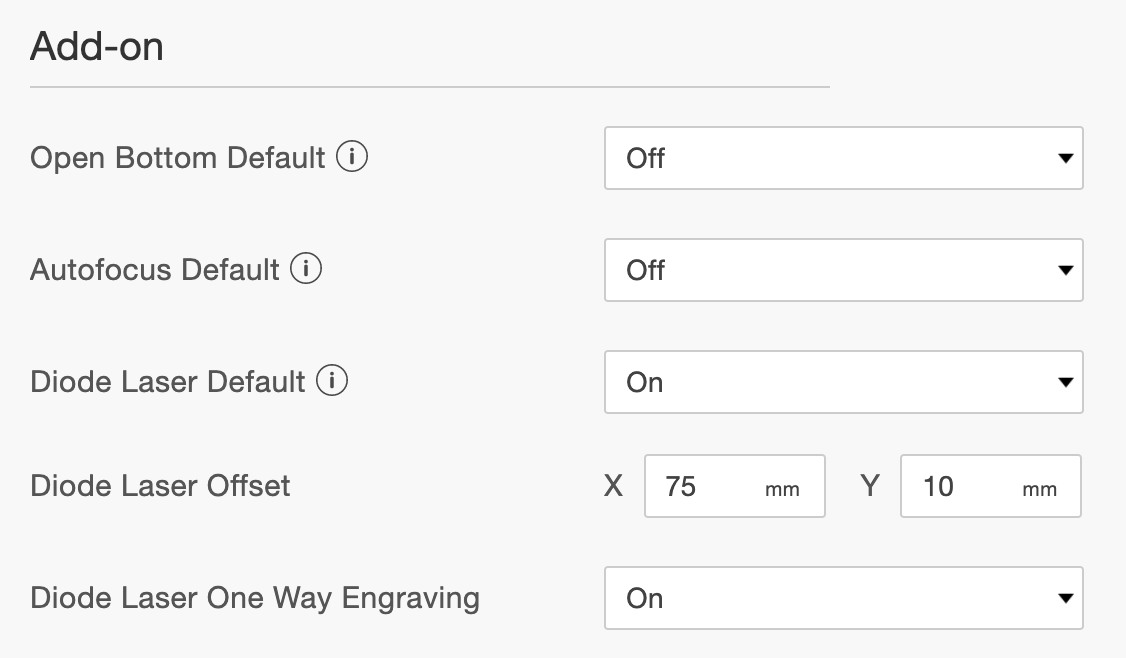

Para usar o complemento de laser de diodo, acesse "Preferências" (Mac: Menu > Beam Studio > Preferências; Windows: Menu > Arquivo > Preferências), e selecione a opção de laser de diodo em complementos. Para definir os valores de offset, consulte a etapa 2.

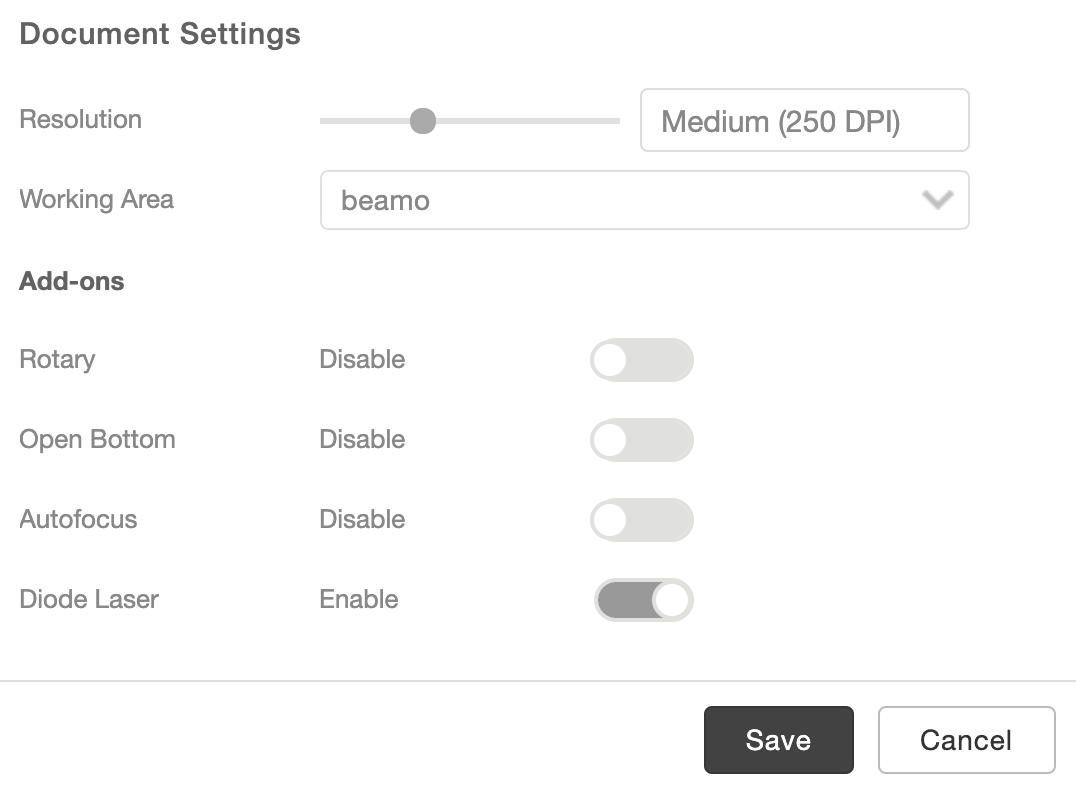

In "Menu > Editar > Configurações do arquivo", é possível habilitar ou desabilitar o complemento de laser de diodo para arquivos individuais.

2. Calibrando o Laser de Diodo

Antes de usar o laser de diodo, é necessário calibrá-lo para obter os valores de offset entre as cabeças do laser. Isso ocorre porque, no complemento de laser de diodo, a posição em que o laser é emitido varia para diferentes lasers. A calibração pode ser iniciada através de "Menu > Máquina > 'Sua Máquina' > Calibrar complemento de laser de diodo". As etapas são semelhantes à calibração da câmera.

3. Alternando entre Lasers

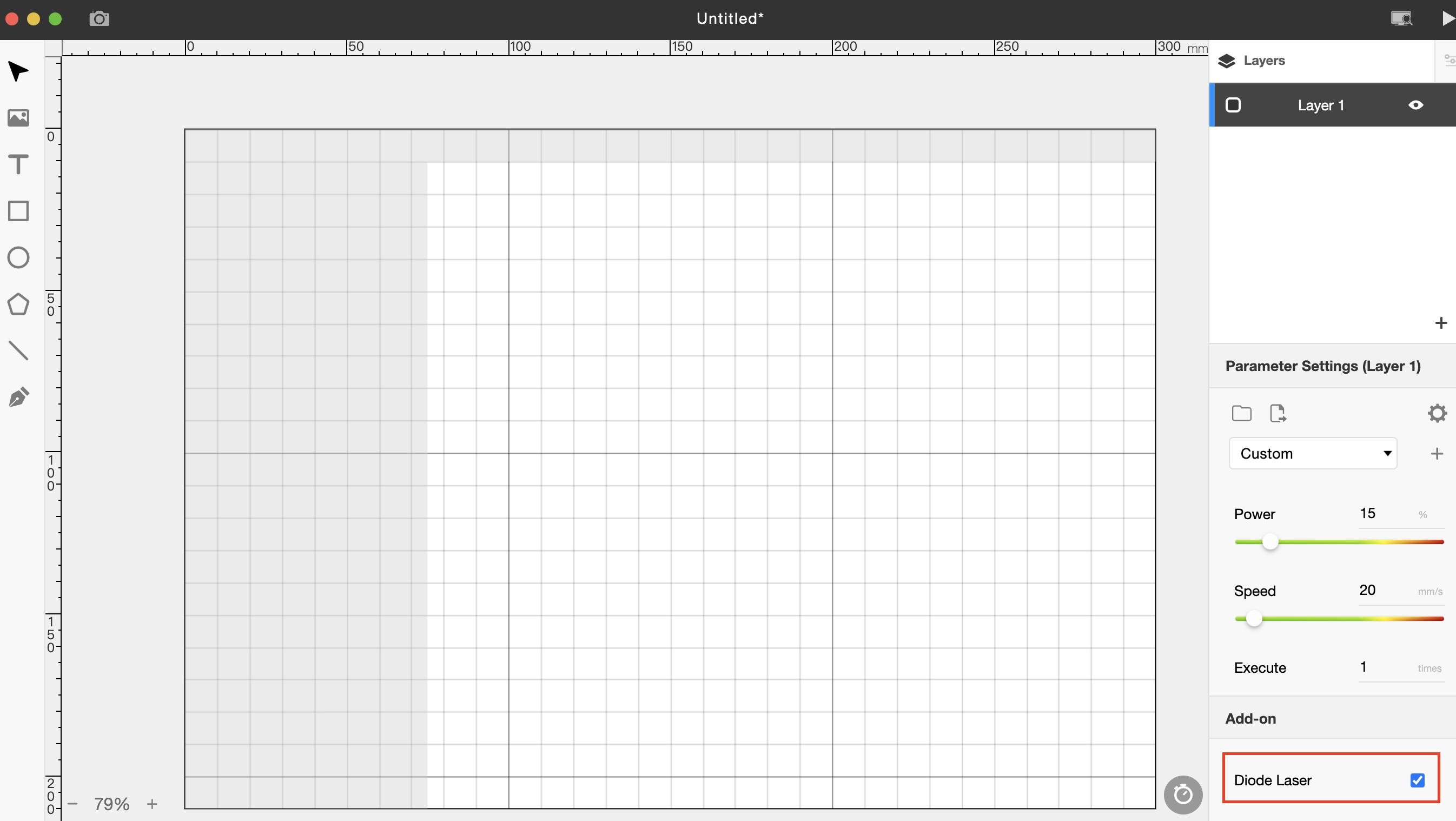

Após ativar o laser de diodo, uma opção adicional "laser de diodo" estará disponível no painel de parâmetros do laser das camadas. Ao selecionar essa opção, a função de laser de diodo do complemento será habilitada na camada selecionada.

Na camada onde a função de laser de diodo é selecionada, observe que certas partes da área de trabalho são restritas (exibidas em cinza). As restrições no canto superior direito ocorrem porque, no complemento de laser de diodo, a posição de emissão do laser está no canto inferior esquerdo, resultando em uma área no canto superior direito que não pode ser processada. As restrições na área do canto inferior esquerdo são devido ao tamanho do complemento de laser de diodo, que impede que a cabeça do laser alcance essa área específica.

Área de Trabalho | Após a instalação, a área de trabalho do laser de diodo será de 230mm x 200mm; a área de trabalho do Laser CO2 será reduzida para 250mm x 200mm

4. Parâmetros Recomendados

Percentuais de potência mais altos são permitidos para o laser de diodo. Recomendamos configurar a potência em 100% para aço inoxidável e velocidade entre 3~5mm/s.

5. Outros

Sem Emissão de Feixe Laser da cabeça do laser de Diodo:

1. 1. Não seguiu os passos acima no Beam Studio.
   2. A "Taxa de Potência" está muito baixa. Por favor, configure-a para "x1.0"
   3. O sinal do Módulo de Laser de Diodo não está conectado

Verifique se o ventilador na parte superior do módulo de laser de Diodo está funcionando. Se não estiver, por favor, verifique o seguinte:

• • • Vá para a tela touchscreen > Manutenção > Pressione o botão "Cam led". Se o ventilador acima do módulo de laser de Diodo funcionar, significa que o sinal está ligado.
    • Se o módulo de laser de Diodo ainda não estiver funcionando, entre em contato com o Suporte da FLUX.
