Descrição:
Se os seus pontos verticais não podem ser encontrados ou estão muito pequenos na fita da ponta do bico, Isso indica que seu caminho vertical (eixo Z) está muito desalinhado e será difícil ajustar com a lente de foco instalada.
Portanto, este artigo irá mostrar como verificar e ajustar o caminho vertical sem a lente de foco.
Antes de começar:
Por favor, certifique-se de que o caminho do 1º ao 2º espelho e o caminho do 2º ao 3º espelho estão bem alinhados. Caso contrário, os passos nesta página irão piorar o seu caminho óptico. (Como verificar?)
Passo 1 - Preparação das Ferramentas:
1｜Fita dupla face
2｜Chave de cabeça dupla
3｜Alicate
Passo 2 - Abaixar a Mesa:

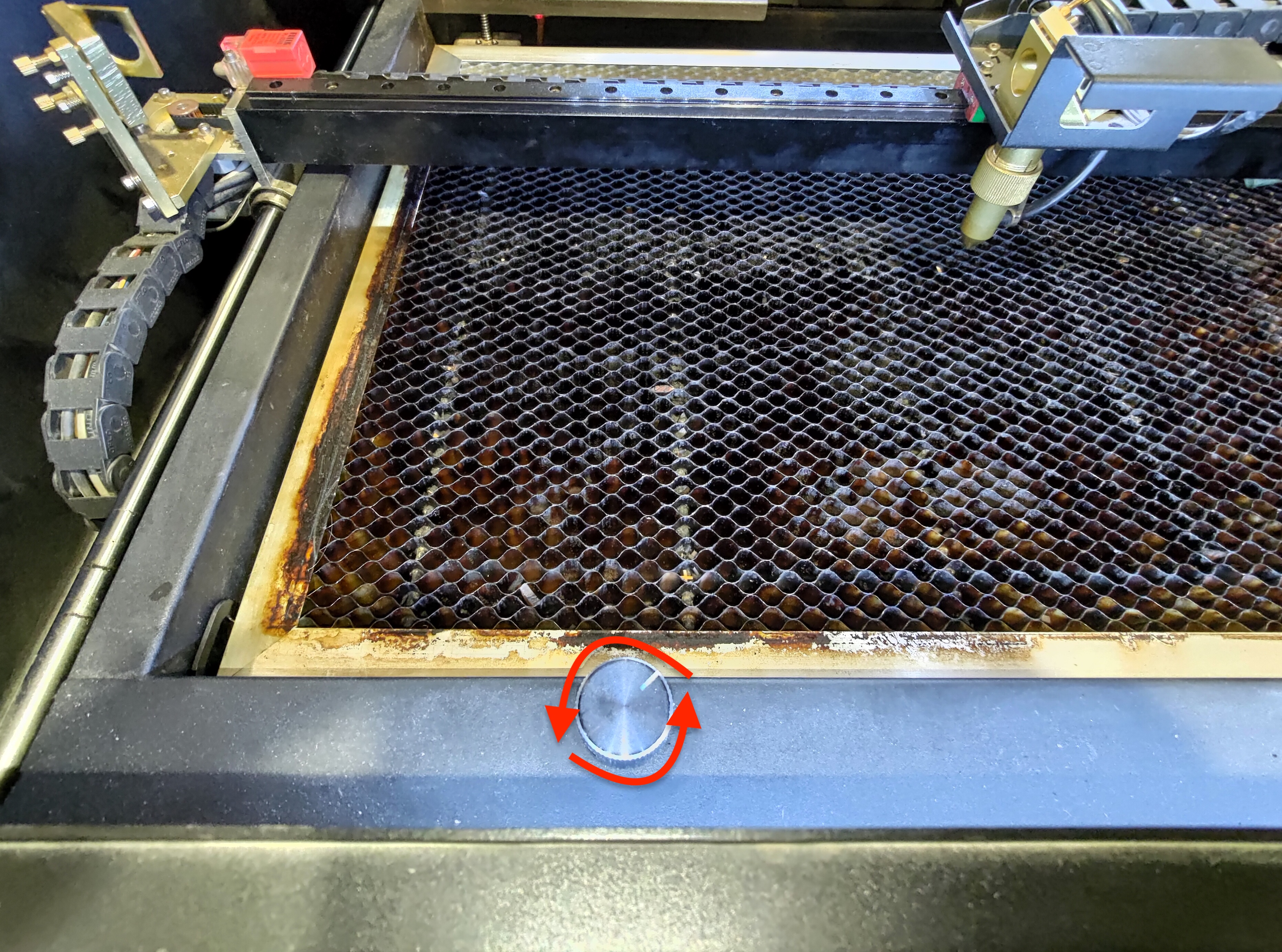

Abaixe a mesa até o fundo girando o botão no sentido anti-horário.
Passo 3 - Desmontar o Bico e a Lente de Foco:

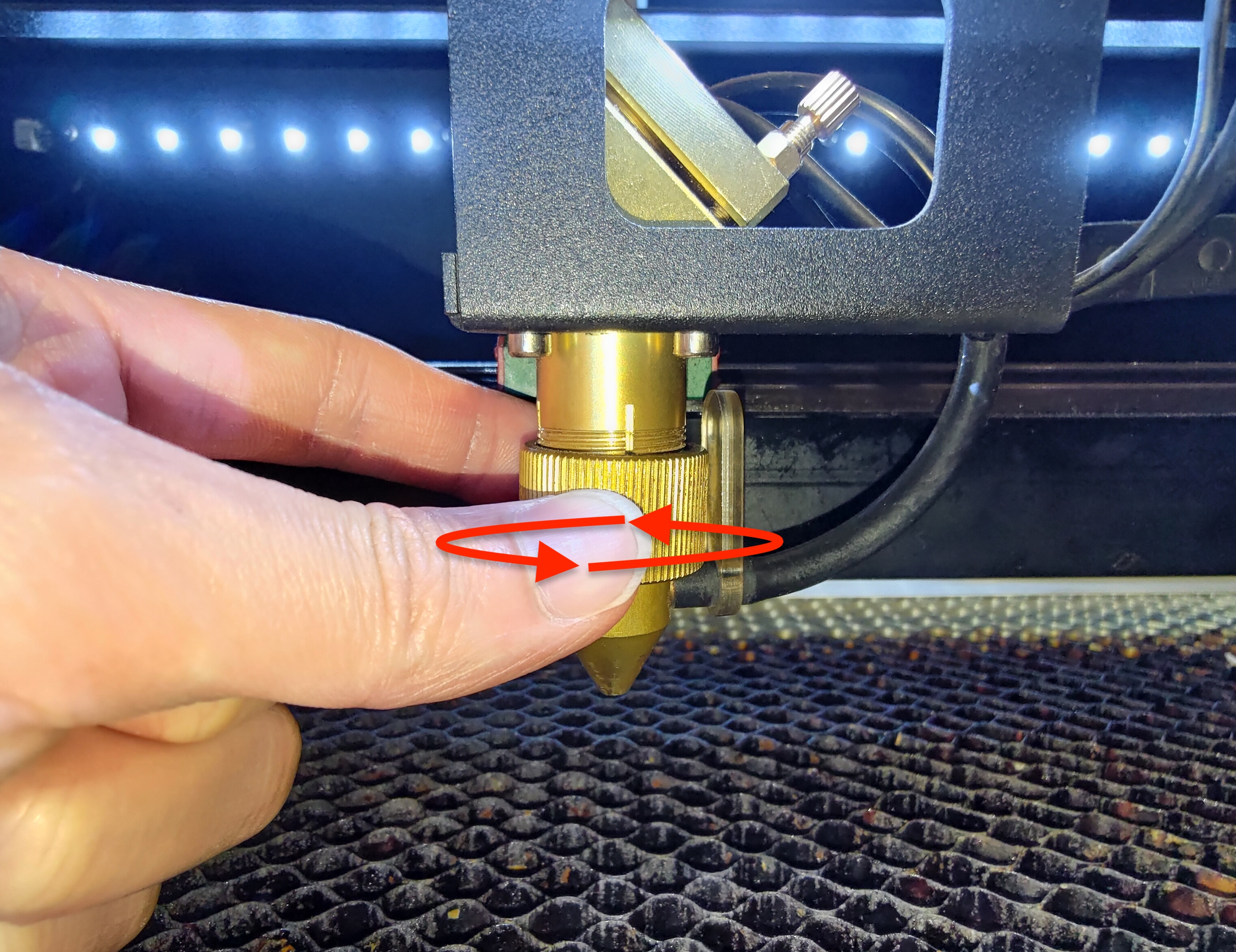

O anel deve ser girado no sentido horário para que possa ser afrouxado.
Após afrouxar o anel, o bocal pode ser removido do conjunto do cabeçote do laser.

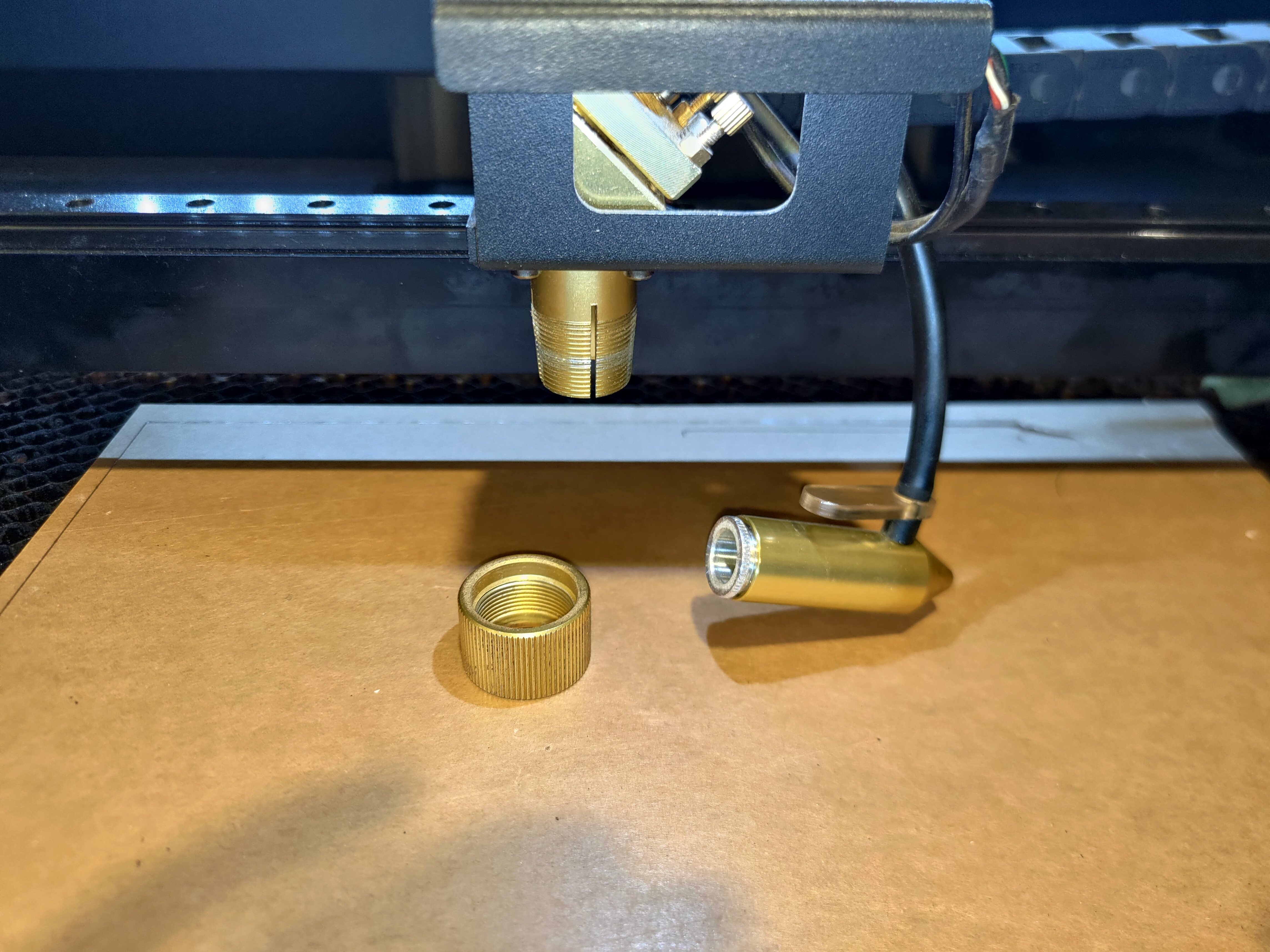

Haverá o bocal e o anel. Por favor, mantenha o anel seguro e deixe a mangueira conectada.
Passo 4 - Coloque o Bocal de lado:
Coloque o bocal com a mangueira acima ou atrás da corrente plástica para evitar que seja atingido pelo feixe de laser durante a emissão de pulsos.

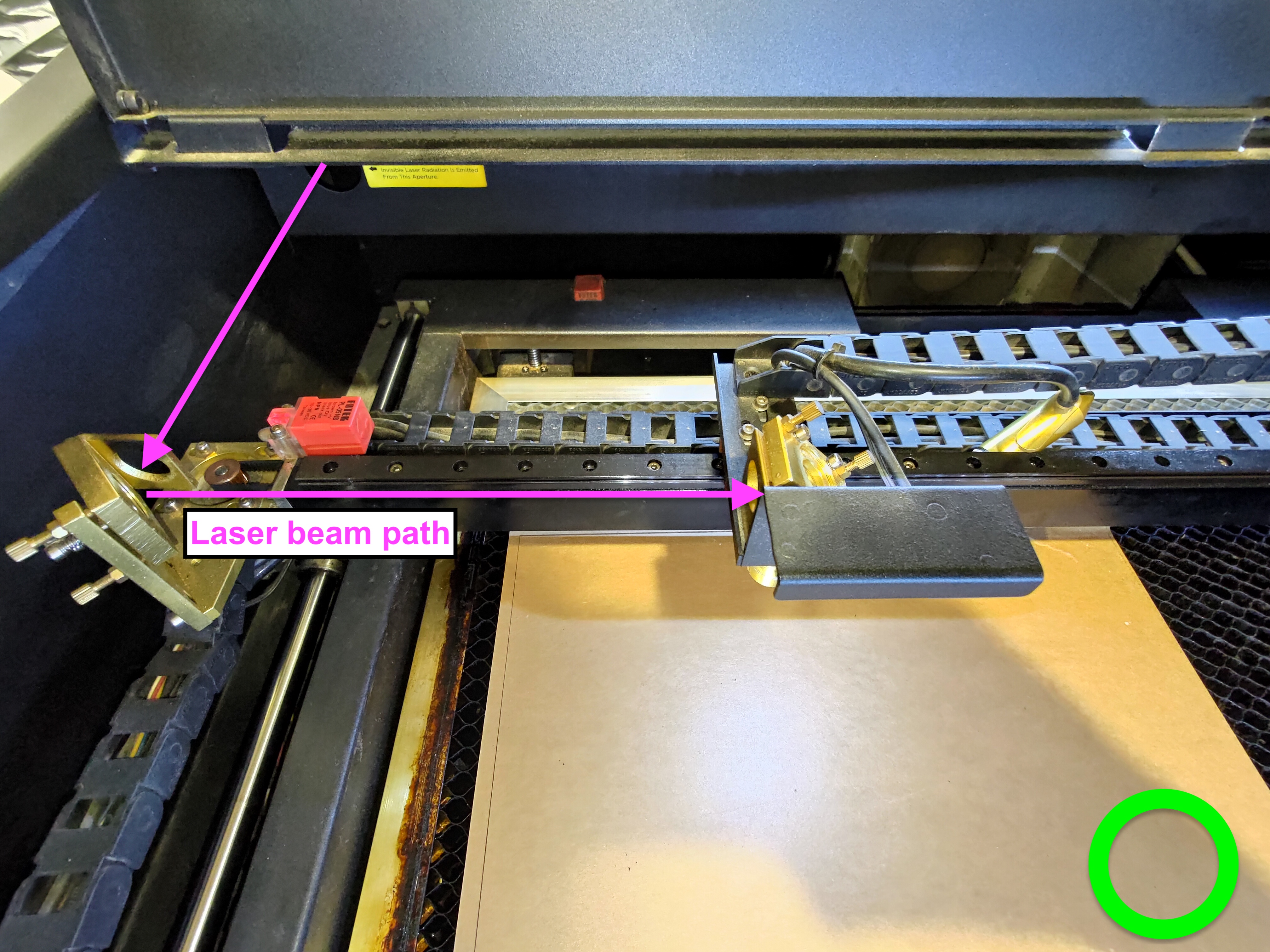

Posição correta:

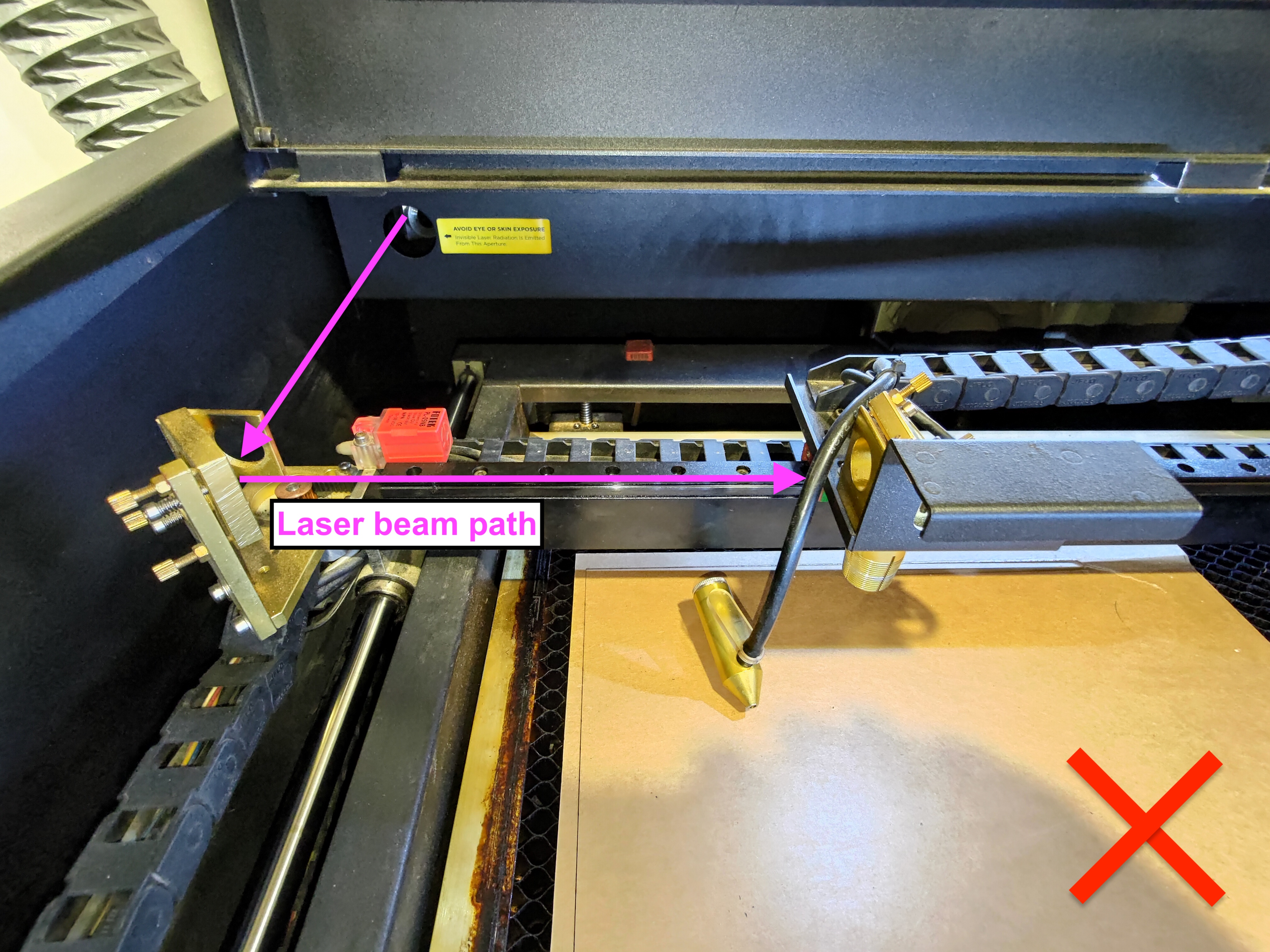

Posição incorreta:
Passo 5 - Redefina o Caminho Vertical (eixo Z) a partir do 3º Espelho:
Use a chave de cabeça dupla e o alicate para afrouxar as 3 porcas no 3º espelho.

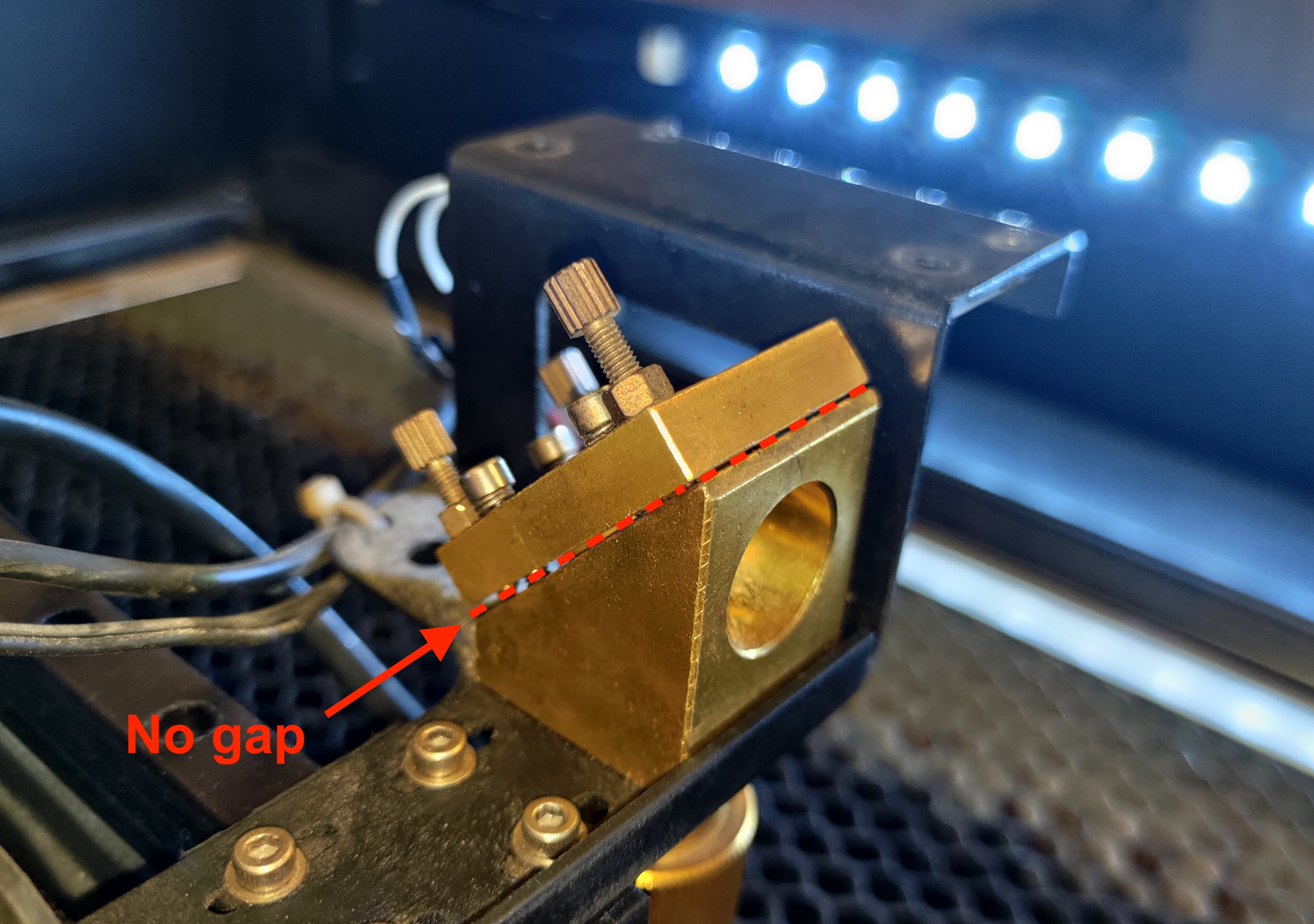

Gire esses três parafusos no sentido anti-horário até que não haja espaço entre o suporte do espelho e a base, ou afrouxe os parafusos completamente, mas não os remova.
Quando não houver espaço entre eles, indica que o caminho vertical foi redefinido.
Passo 6 - Colocando Fita e Emitindo Pulsos:

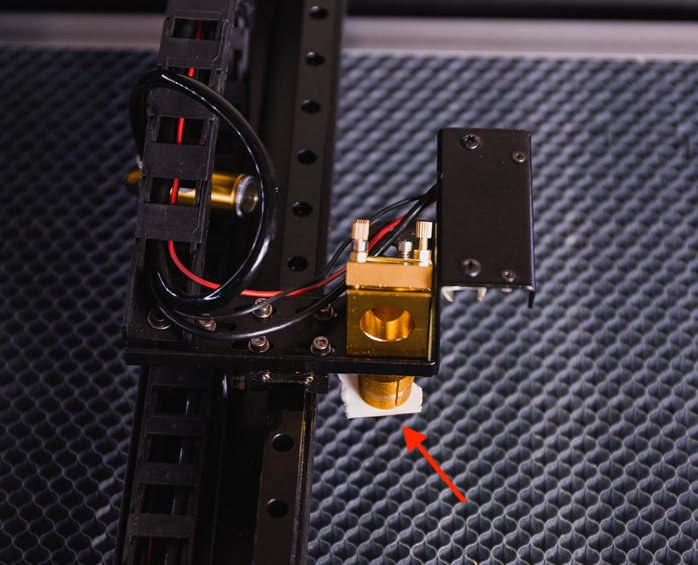

Coloque um pedaço de fita dupla face de uma camada embaixo do cabeçote do laser e pressione-o contra a entrada para formar uma marca pressionada.
Mova o cabeçote do laser para o centro da mesa e emita 3 pulsos.
(Vá para Manutenção >> Pressione "Motor" >> Mova o cabeçote manualmente >> Feche a tampa >> Emita 3 pulsos)
Passo 7 - Determine a Posição do Ponto Vertical:
Remova a fita e determine a posição do ponto.
Haverá apenas três posições possíveis: centro, esquerda e direita.
1. Posição central:
Se o seu ponto estiver no centro, como na foto acima, indica que o caminho vertical está bom e você pode prosseguir para o Passo 8.
2. Posição esquerda:
Se o seu ponto estiver à esquerda como na foto acima, isso indica que o seu caminho vertical precisa de ajuste.
Como ajustar:
Por favor, gire cada parafuso no sentido horário para levantar o suporte e formar uma lacuna entre eles, e o seu ponto deve se mover para a direita.
A lacuna:
Após girar os parafusos, aplique outra fita e verifique novamente a nova posição do seu ponto até que o ponto esteja no centro e você possa passar para a próxima etapa.
3. Posição direita:
Se o seu ponto estiver à direita como na foto acima, isso indica que o ângulo de saída do seu tubo laser está muito baixo e não é possível ajustar. Por favor, pare aqui e entre em contato com o seu revendedor local para obter mais assistência.
Etapa 8 - Aperte todas as porcas no 3º espelho:
Após o ajuste, aperte todas as porcas para fixar a posição.
Etapa 9 - Reinstale o bico:

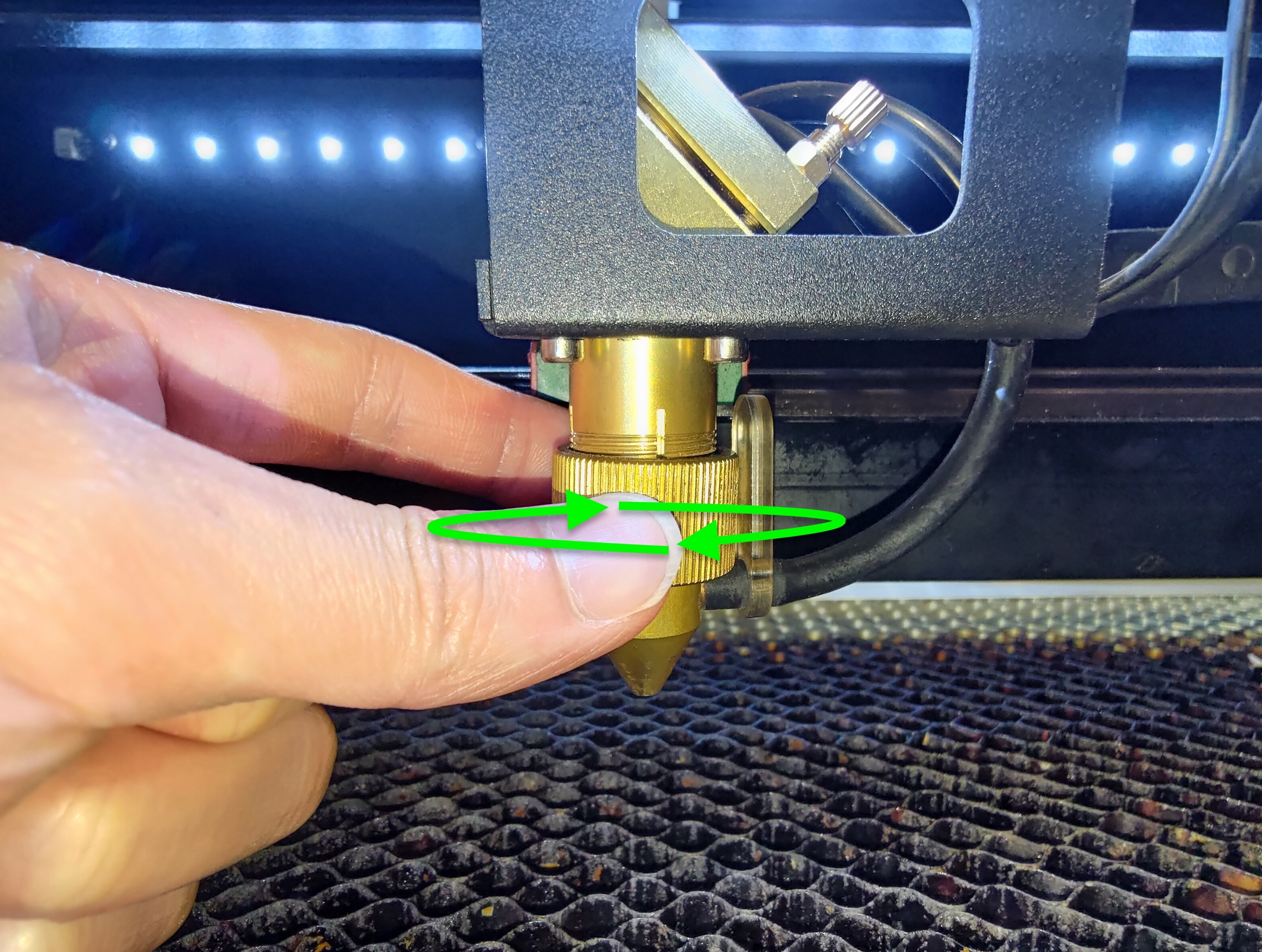

Instale o anel primeiro e insira o bico empurrando-o para cima. Aperte o anel girando-o no sentido anti-horário.
Etapa 10 - Volte ao processo padrão de OPA:
Por favor, esteja ciente de que esta instrução não significa a conclusão do seu OPA.
Para continuar com o processo de OPA, por favor, retorne à Etapa 9 do processo padrão de OPA.
Você pode encontrar o link para o processo padrão de OPA aqui: 5-1 Ajuste do caminho óptico
