Frequência Recomendada
Uma vez por mês.
Quando verificar?
1. A primeira vez é desembalar após o transporte de longa distância.
2. Após a substituição do tubo laser.
3. Para manutenção regular, é recomendado verificar uma vez por mês.
4. Tendo problemas para cortar ou gravar.
Preparação

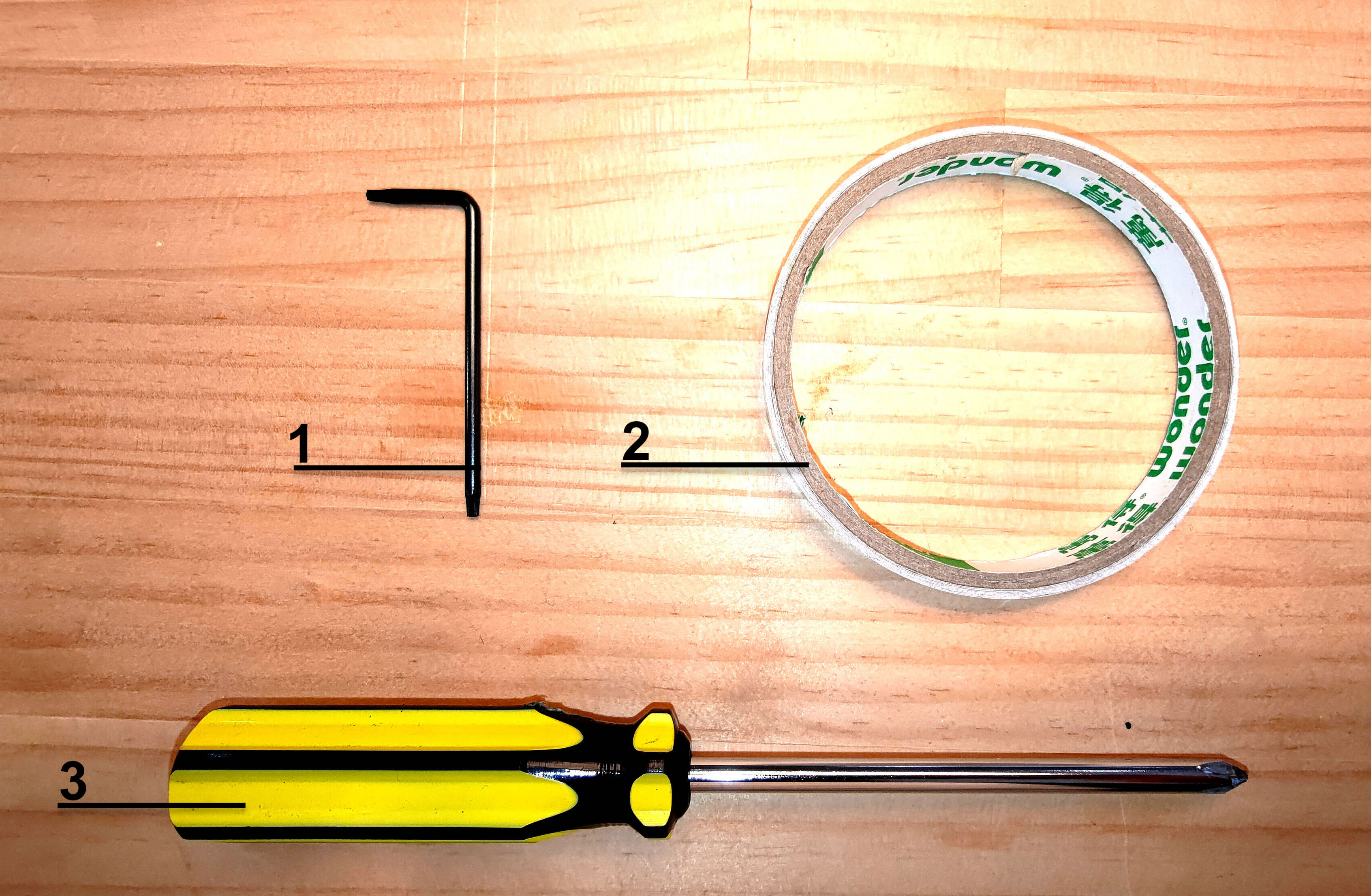

Fita dupla face e chave Phillips (para a Série Beambox).
Passo 1 - Aprender a Emitir um Pulso
- Ligue a máquina.
- Feche a tampa.
- Entre no modo de Manutenção e aguarde até que o processo de referenciamento seja concluído.
- Localize o botão Pulso.
- Um toque = um pulso, dois toques = dois pulsos, e assim por diante.
Passo 2 - Abrir a Tampa Traseira

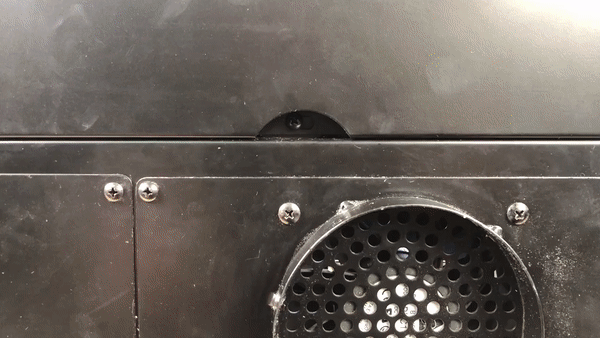

Use a chave Phillips para desparafusar o parafuso acima do ventilador na parte traseira da máquina, e a tampa traseira poderá ser aberta depois.
Passo 3 - Conhecer as Localizações
- Por favor, familiarize-se com os locais:
- Primeiro espelho refletor
- Segundo espelho refletor
- Terceiro espelho refletor
- 7 posições da mesa para as quais o cabeçote do laser será movido durante a verificação.
Passo 4 - Limpar Todos os Espelhos e Lentes de Foco
Siga as instruções no link abaixo para limpar todos os espelhos e lentes.
Beambox: Limpeza de Espelhos e Lentes
Passo 5 - Verificar o ponto do laser no 1º espelho
Esta etapa é para verificar se o tubo laser e a máquina estão em boas condições.
Visão geral da etapa:
Passo 6-1 - Aplicando Fita e Realizando Pulsos

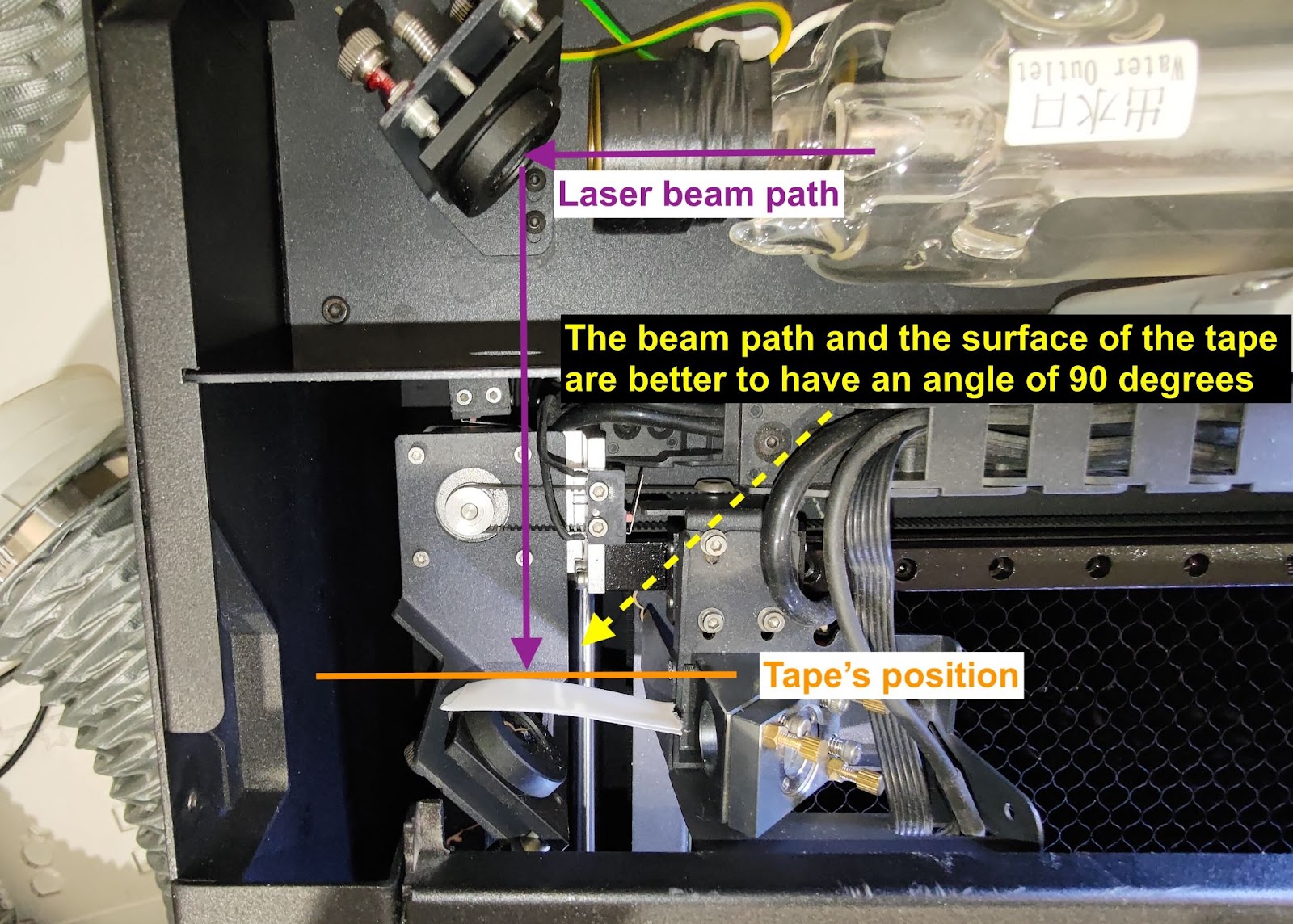

Coloque uma fita dupla face de duas camadas no 1º espelho, feche a tampa traseira, e faça cinco pulsos.
Etapa 6-2 - Verifique oVerifique o formato do ponto na fita
O formato deve ser o mais redondo possível, e o primeiro pedaço de fita dupla face na frente deve ser queimado.
Bom exemplo:
Mau exemplo:
Passo 6-3 - Recolha a Fita do 1º Espelho
Coloque a fita do 1º espelho em um pedaço de papel. Anote a posição e o número de pulsos como na foto abaixo.
Passo 6-4 - Resolução de Problemas e Relatórios
Se o seu ponto não for redondo, não for forte ou for semelhante aos maus exemplos acima, aumente a taxa de potência para x2.0 e veja se melhora:
-
Se o ponto ficar mais forte, isso indica que o tubo de laser pode ter declinado. Você ainda pode concluir o processo com uma taxa de potência aumentada ou pode entrar em contato com seu revendedor local informando que o tubo pode ter declinado.
-
Se o ponto não ficar mais forte ou ainda tiver um formato estranho, entre em contato com seu revendedor local para obter mais assistência.
(Compartilhe a foto do resultado do pulso no 1º espelho com seu revendedor.)
Passo 7 - Verifique o Trajeto do 1º ao 2º Espelho
Esta etapa é para verificar se o caminho está alinhado do 1º espelho ao 2º espelho.
Visão geral da etapa:
Passo 7-1 - Crie o Primeiro Ponto para a Posição Superior Esquerda
Coloque uma fita de duas camadas no 2º espelho e mova a cabeça para o canto superior esquerdo.
Faça três pulsos para criar o primeiro ponto.
Passo 7-2 - Crie o Segundo Ponto para a Posição Inferior Esquerda
Mantenha a mesma fita no 2º espelho e mova a cabeça para o canto inferior esquerdo.
Faça 3 pulsos para criar o segundo ponto.
Se não houver um ponto na posição inferior esquerda, isso indica que o caminho óptico está desalinhado drasticamente.
Consulte o link para realinhar o caminho óptico. [Alinhamento do Caminho Óptico]
Etapa 7-3 - Verifique se o primeiro e o segundo pontos se sobrepõem
Se os pontos se sobrepõem perfeitamente, como na foto abaixo, isso indica que o caminho está alinhado corretamente.
Se eles não se sobrepõem, como nos maus exemplos abaixo, isso indica que do 1º espelho para o 2º espelho, o caminho óptico está desalinhado e o 1º espelho precisa ser ajustado.
Consulte o link para realinhar o caminho óptico. [4-8 Alinhamento do Caminho Óptico]
Bom exemplo:
Mau exemplo:
Passo 7-4 - Recolha a Fita do 2º Espelho
Coloque a fita do 2º espelho no papel. Anote a posição e o número de pulsos como na foto abaixo.
Passo 8 - Verifique o Trajeto do 2º ao 3º Espelho
Este passo é para verificar se o caminho está alinhado do 2º espelho para o 3º espelho.
Visão geral da etapa:
Passo 8-1 - Crie o Primeiro Ponto para a Posição Central Esquerda
Coloque uma fita de duas camadas no 3º espelho e mova a cabeça para a posição meio-esquerda .
Faça 3 pulsos para criar o primeiro ponto.
Passo 8-2 - Crie o Segundo Ponto para a Posição Central Direita
Mantenha a mesma fita no 3º espelho e mova a cabeça para a posição meio-direita.
Faça 3 pulsos para criar o segundo ponto.
Passo 8-3 - Verifique se o primeiro e o segundo pontos se sobrepõem
Se os pontos se sobrepõem perfeitamente, como na foto abaixo, isso indica que o caminho está alinhado corretamente.
Você pode ir para o Passo 8-5.
Se eles não se sobrepõem, isso indica que do 2º espelho para o 3º espelho, o caminho óptico está desalinhado e o 2º espelho precisa ser ajustado.
Consulte o link para realinhar o caminho óptico. [4-8 Alinhamento do Caminho Óptico]
Bom exemplo:
Mau exemplo:
Passo 8-4 - Recolha a Fita do 3º Espelho
Remova a fita do 3º espelho e coloque-o no papel.
Anote a posição e o número de pulsos como na foto abaixo.
Passo 9 - Verifique o Trajeto do 3º Espelho até a Ponta do Bico
Haverá dois locais para verificar.
O primeiro é o centro da mesa - Visão geral da etapa:
O outro é o canto inferior direito da mesa - Visão geral da etapa:
Etapa 9-1 - Verifique o Caminho do Eixo Z no Centro da Mesa
Coloque uma fita de uma camada na ponta do bico e mova a cabeça do laser para o centro da mesa, então faça um pulso.
Remova a fita e verifique se o ponto é redondo.
Bom exemplo:
Exemplos ruins:
Se o seu ponto não for redondo, consulte o link para realinhar o caminho óptico do 3º espelho até a mesa (eixo Z), que não está vertical o suficiente.
Se você não encontrar nenhum ponto na fita, consulte as instruções para ajuste avançado.
Passo 9-2 - Recolha a Fita da Ponta do Bico Central
Coloque a fita no papel.
Anote a posição e o número de pulsos como na foto abaixo.
Etapa 9-3 - Verifique o Caminho do Eixo Z no Canto Inferior Direito da Mesa
Coloque uma fita de uma camada na ponta do bico e mova a cabeça do laser para o canto inferior direito da mesa, então faça um pulso.
Remova a fita e verifique se o ponto é redondo.
(É normal que o ponto do canto seja menor que o ponto central. Consulte os exemplos abaixo.)
Bom exemplo:
Exemplos aceitáveis:
Exemplos ruins:
- Se o seu ponto não for redondo, consulte o link abaixo para realinhar o caminho óptico do 3º espelho até a mesa (eixo Z), que não está suficientemente vertical.
[4-8 Alinhamento do Caminho Óptico]
Passo 9-4 - Recolha a Fita da Ponta do Bico Inferior Direito
Coloque a fita no papel.
Anote a posição e o número de pulsos como na foto abaixo.
Etapa 10 - Relatório (Opcional)
A fita coletada pode ser compartilhada com seu revendedor local se você estiver tendo problemas com sua máquina.
O caminho óptico é uma chave que afetará o resultado da gravação e do corte.

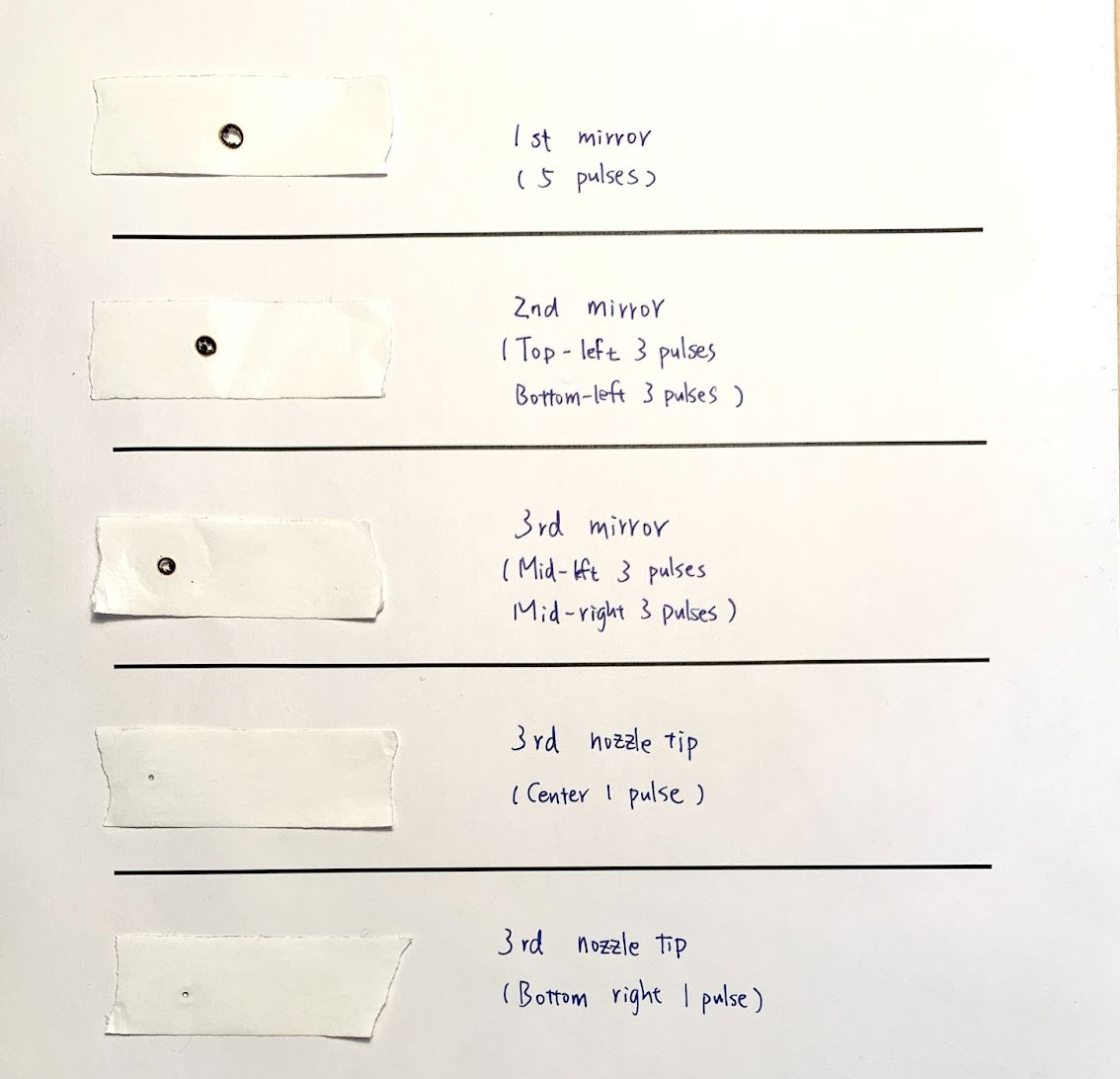

Por favor, tire uma foto das fitas coletadas e uma foto clara das fitas da ponta do bico, como nos exemplos abaixo:
Foto #1:
Foto #2:
#END
