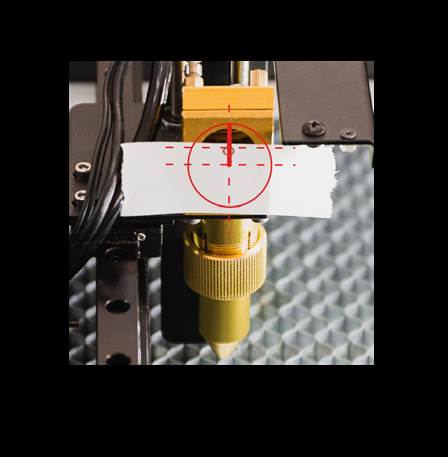

Objetivo: O ponto no anel de metal deve estar na linha central vertical do anel. O ponto deve estar acima do ponto central do anel.
Instruções:
1. Mova a cabeça do laser para o centro da área de trabalho manualmente. Feche a porta e pressione "Pulso do Laser".
2. Verifique se o ponto atingiu a linha central vertical do anel. Se sim, pule para o passo 6.
3. Solte os 4 parafusos de cabeça sextavada com uma chave Allen de 2,5 mm.
4. Mova a cabeça do laser para frente ou para trás em relação ao trilho. Em seguida, aperte os 4 parafusos de volta.
5. Pressione "Pulso do Laser" e verifique se o ponto atingiu a linha central vertical do anel. Se não, repita o ajuste dos passos 3 e 4.
6. Verifique se o ponto se sobrepõe ou está acima da linha central horizontal do anel. Se sim, prossiga para o "Ajuste do Terceiro Espelho".

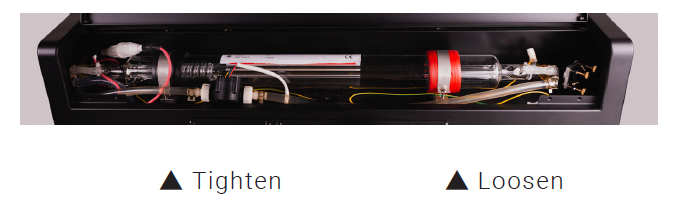

7. Se a altura estiver abaixo da linha central, ajuste os parafusos do suporte do tubo laser. Solte o suporte no lado da saída do feixe de laser e aperte o outro lado.
Verifique se o ponto se sobrepõe ou fica acima da linha central. Se a posição do suporte do tubo laser for ajustada frequentemente, o primeiro e o segundo espelhos podem precisar de reajustes.
Descrição:
Ao realizar o alinhamento do caminho óptico do 2º ao 3º espelho, se o ponto estiver abaixo do centro, siga estas instruções para ajustar.

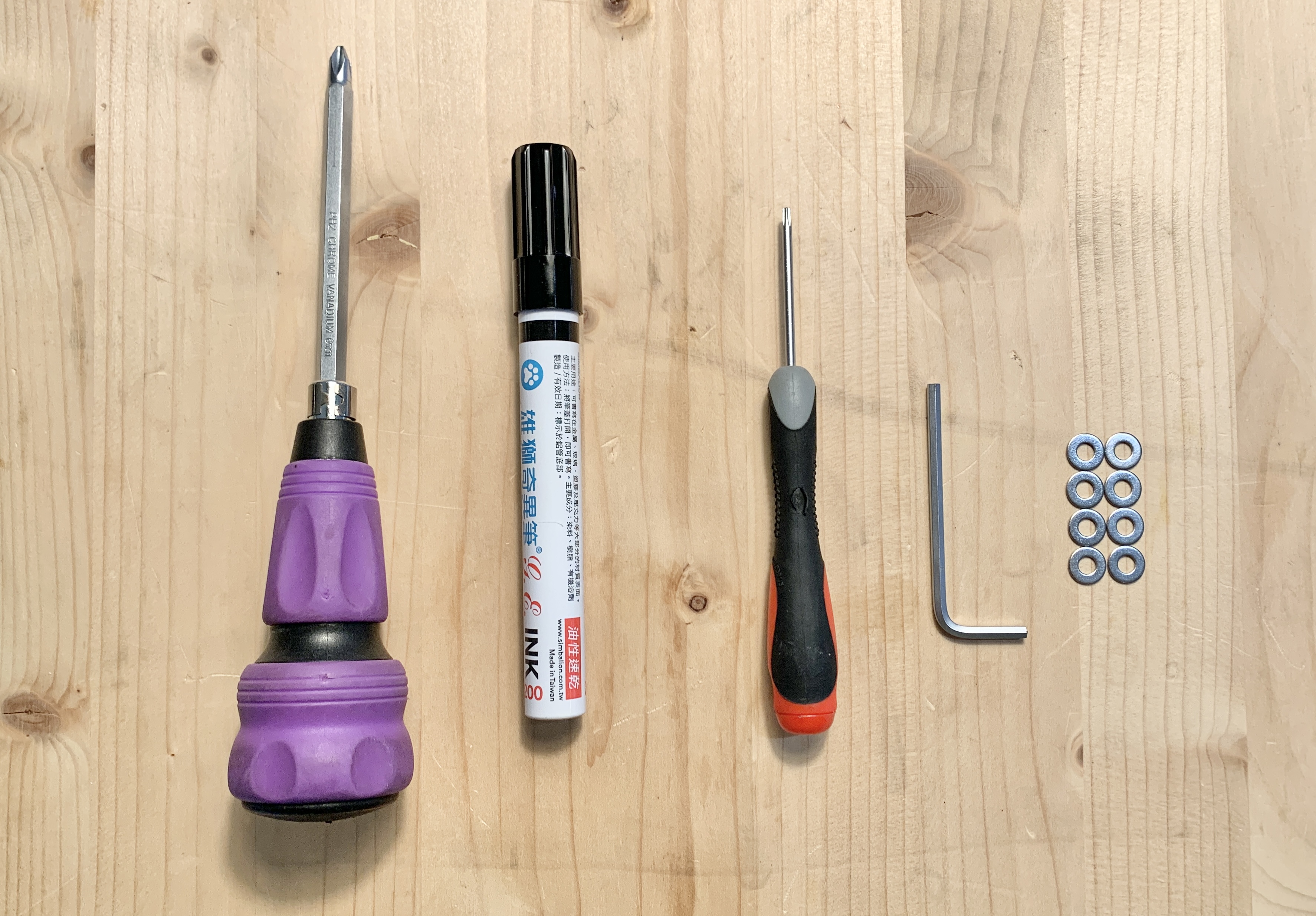

Ferramentas:
1. Chave Phillips
2. Caneta marcadora
3. Chave Torx T8
4. Chave Allen de 3mm
5. Arruela M4*8
Passo 1 - Desligue a máquina e remova a tampa traseira

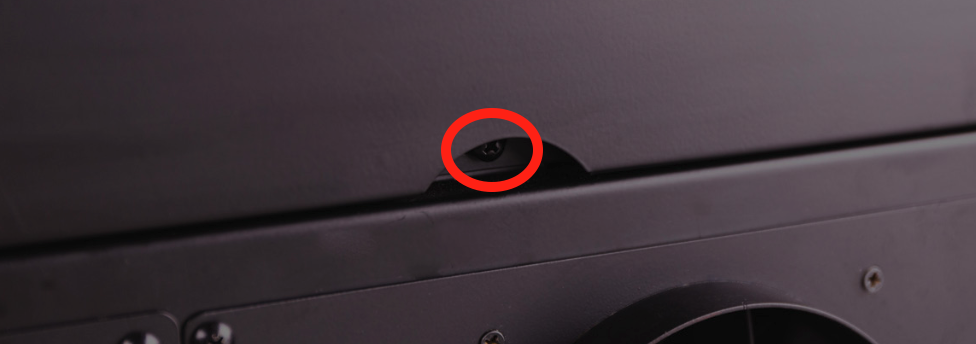

Use a chave Phillips para desparafusar o parafuso da tampa traseira.

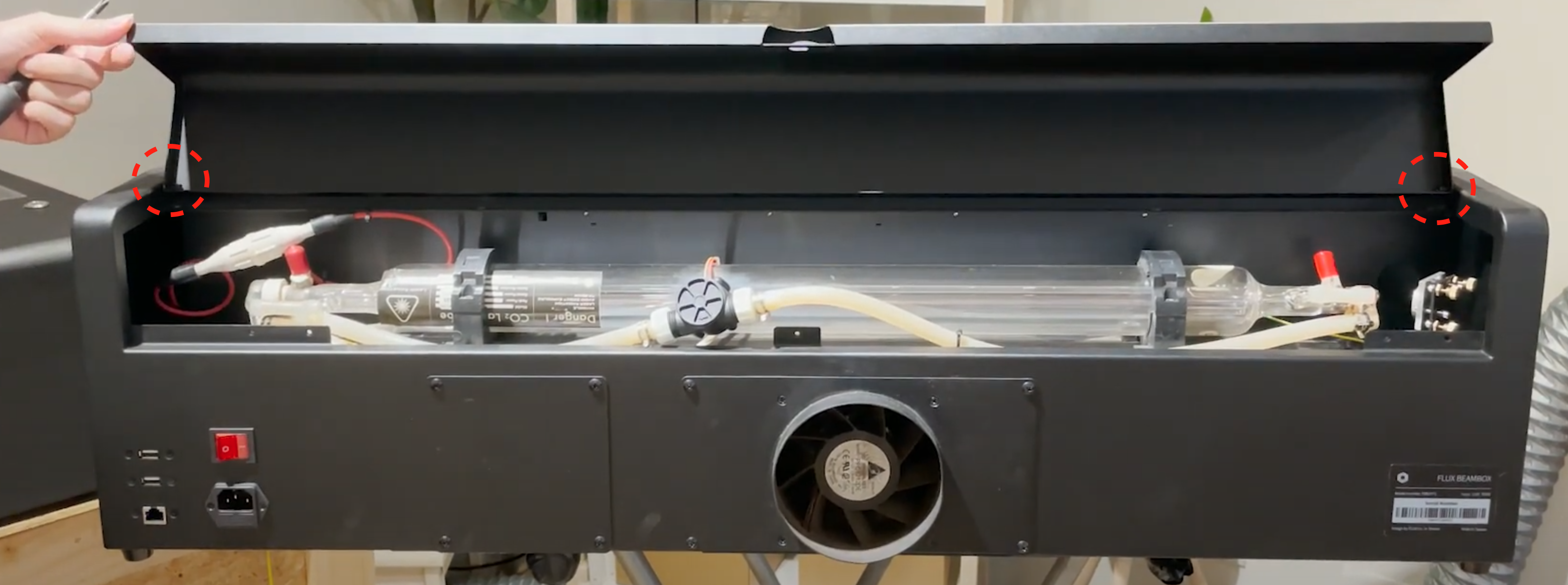

Desparafuse os dois parafusos que fixam a tampa traseira e remova-a.

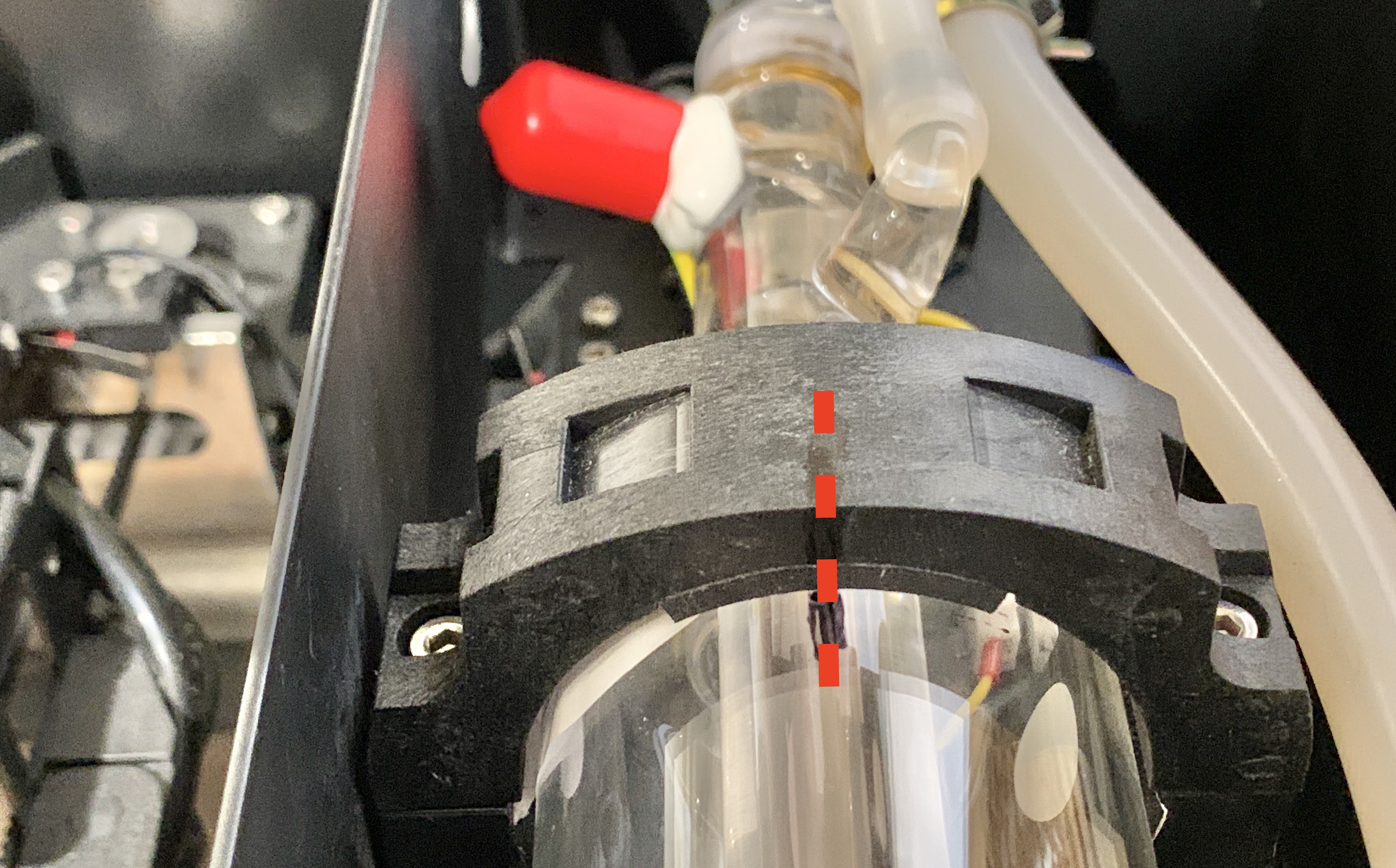

Passo 2 - Marque o tubo laser e o suporte do tubo
Use a caneta marcadora para desenhar uma linha no tubo laser e no suporte do tubo, conforme mostrado na imagem abaixo.

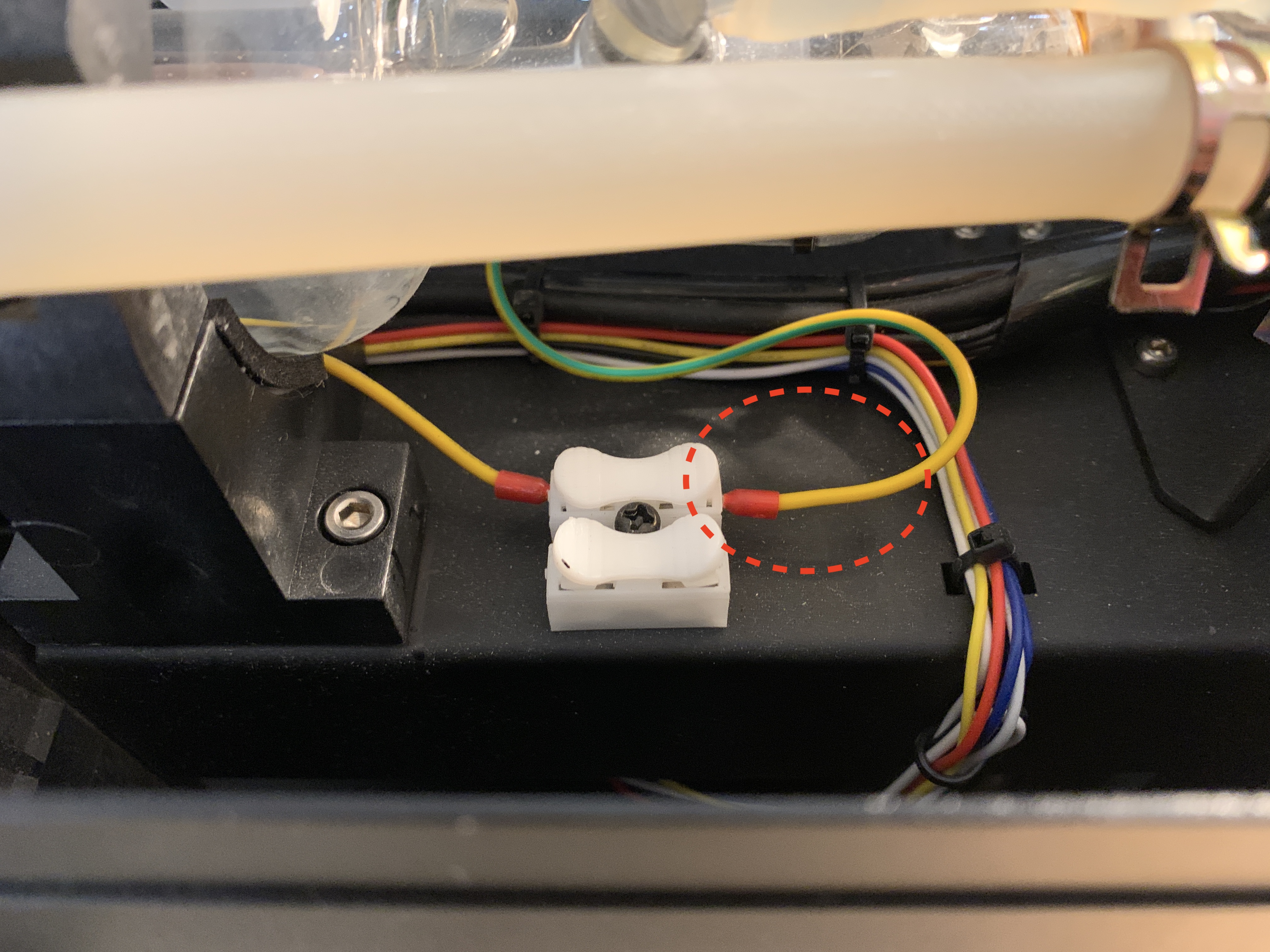

Passo 3 - Remova o cabo de baixa tensão do tubo laser

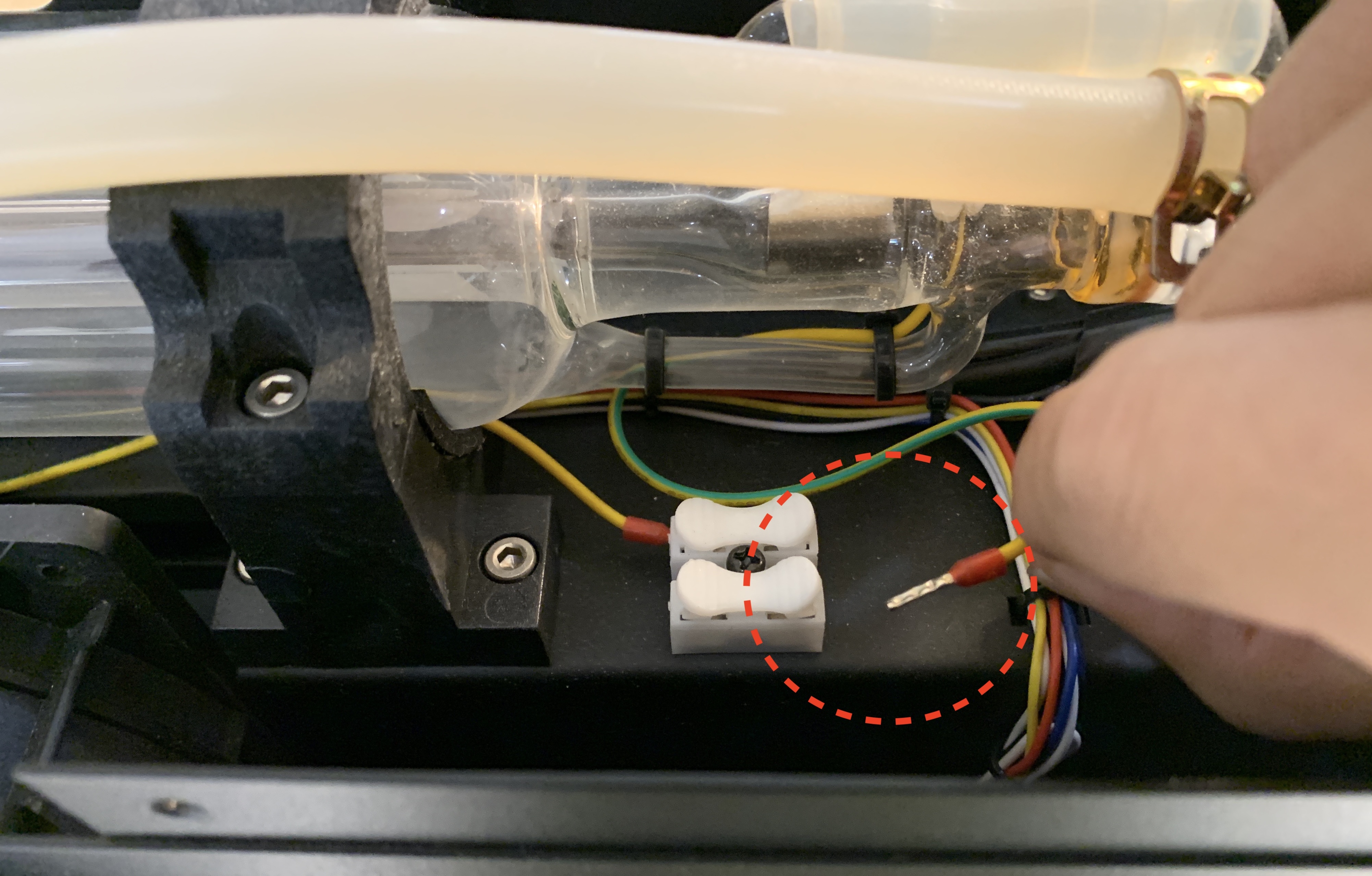

Pressione o terminal branco na extremidade de baixa tensão para remover o cabo de baixa tensão.

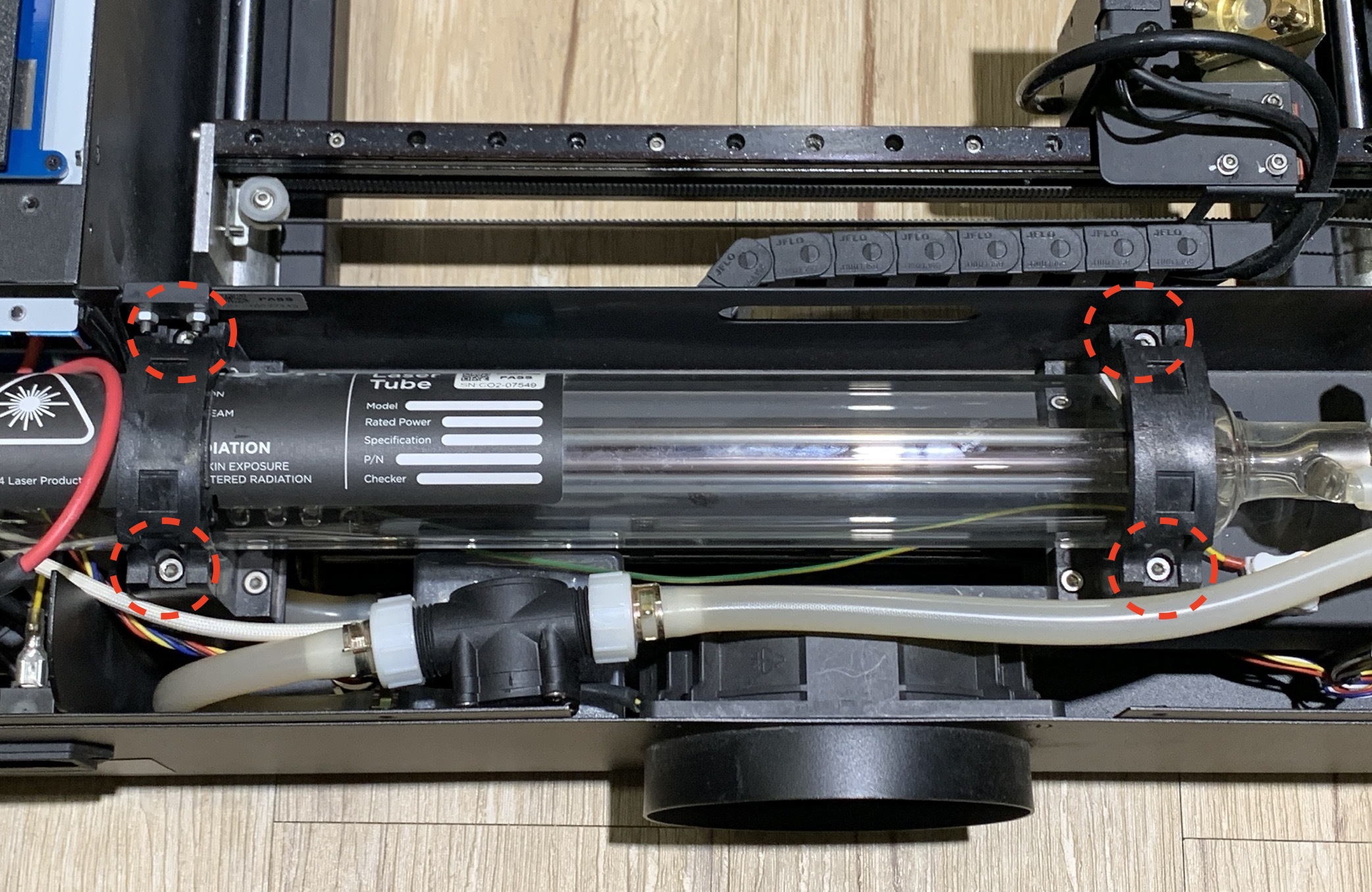

Passo 4 - Remova o suporte do tubo laser para retirar o tubo laser
Use a chave Allen de 3mm para desparafusar os quatro parafusos na tampa do suporte do tubo laser.

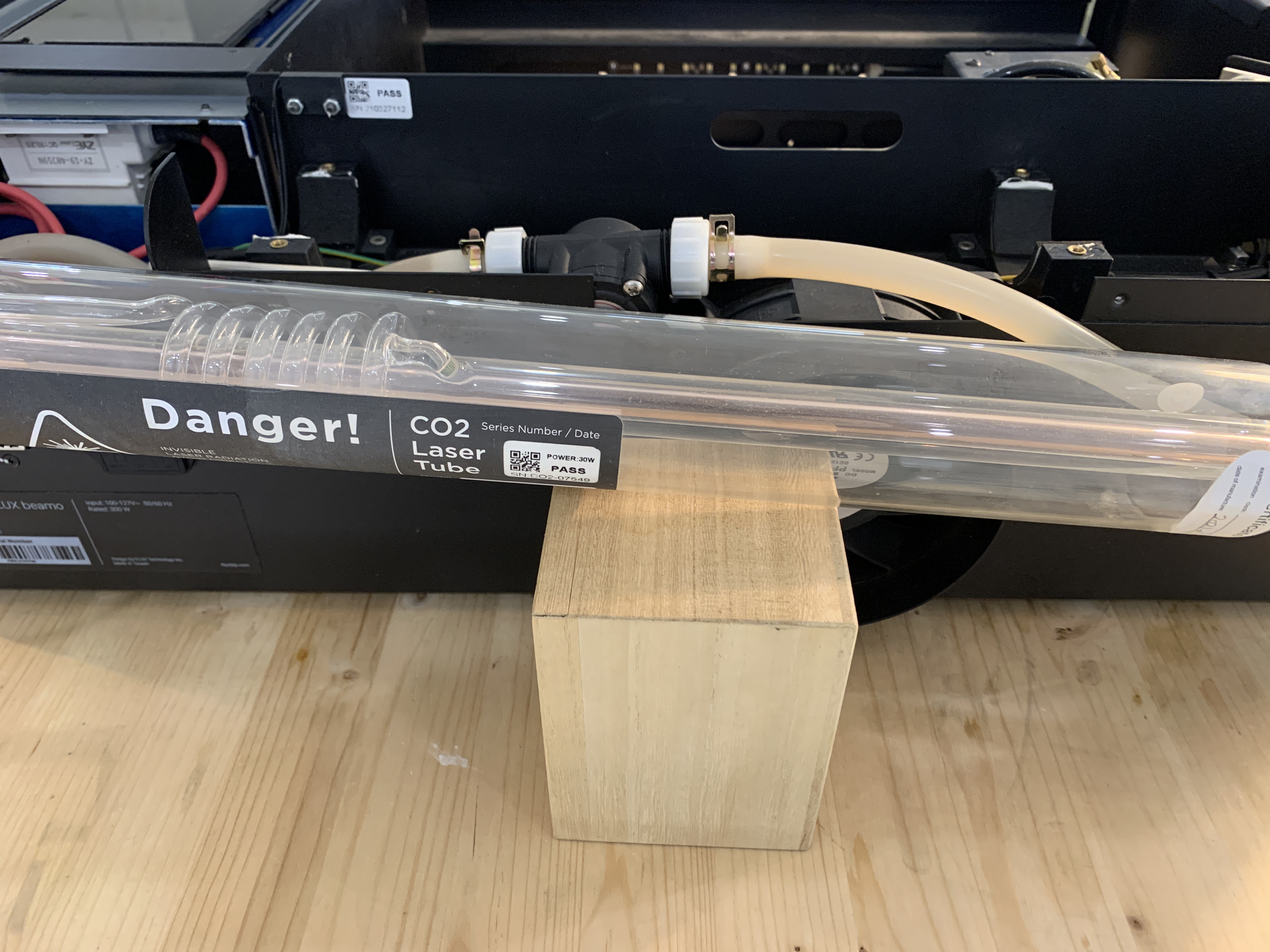

Remova o tubo laser e coloque-o em um suporte para mantê-lo elevado.

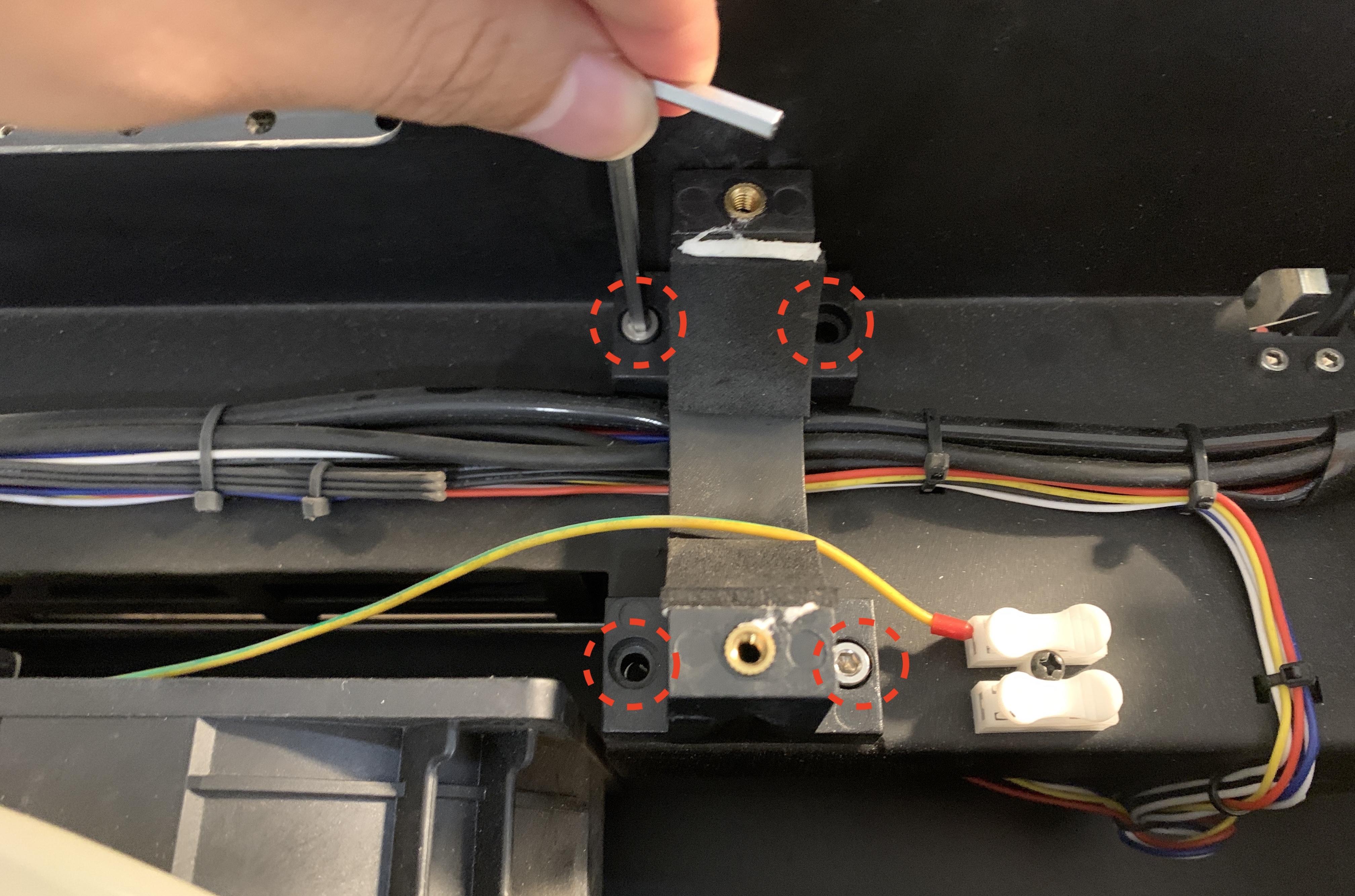

Passo 5 - Remova o suporte do tubo laser da extremidade de baixa tensão
Use a chave Allen de 3mm para desparafusar os quatro parafusos do suporte do tubo laser e remova-o.
Passo 6 - Coloque as arruelas

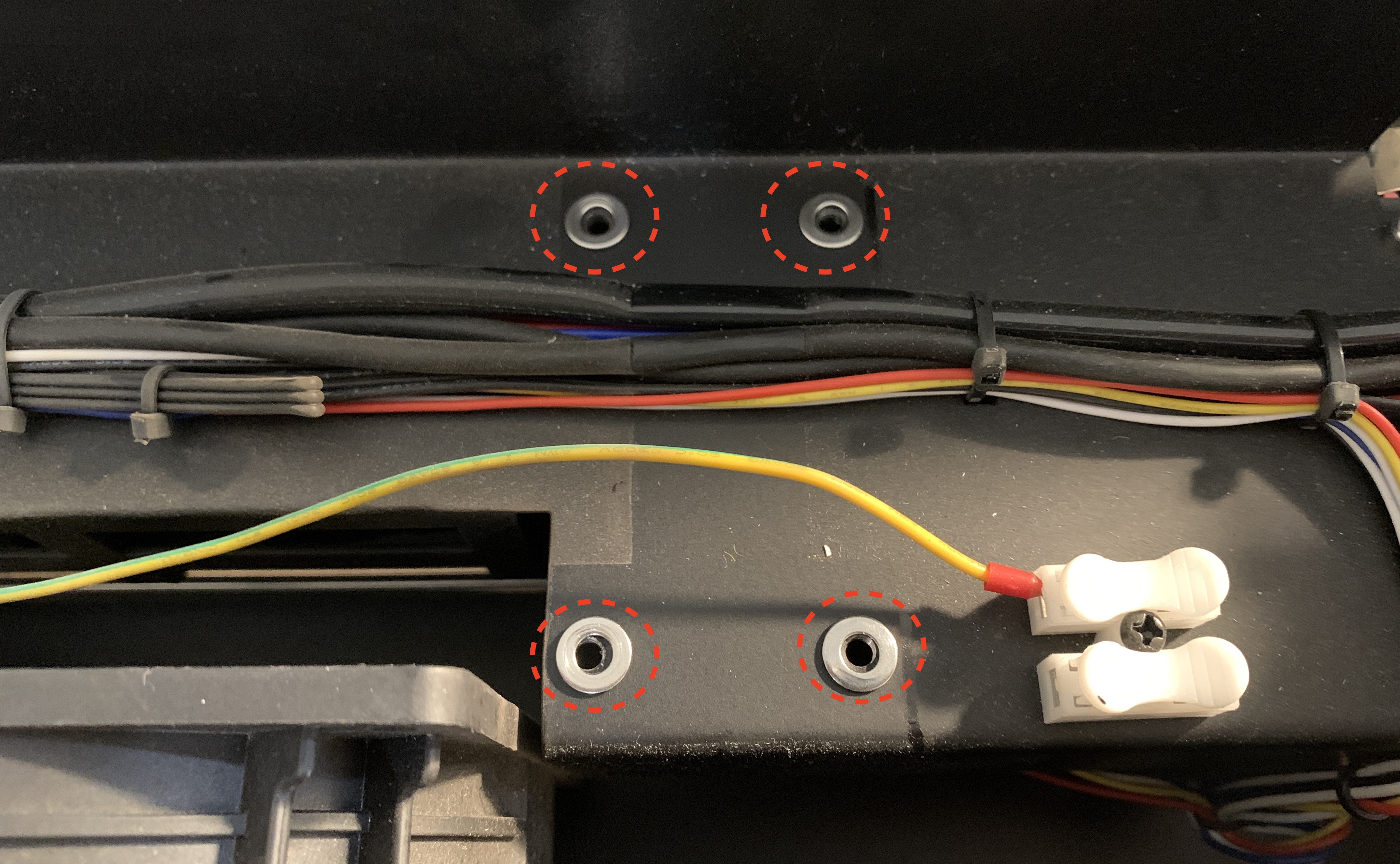

Coloque as oito arruelas empilhadas em dois conjuntos de quatro sobre os orifícios dos parafusos.

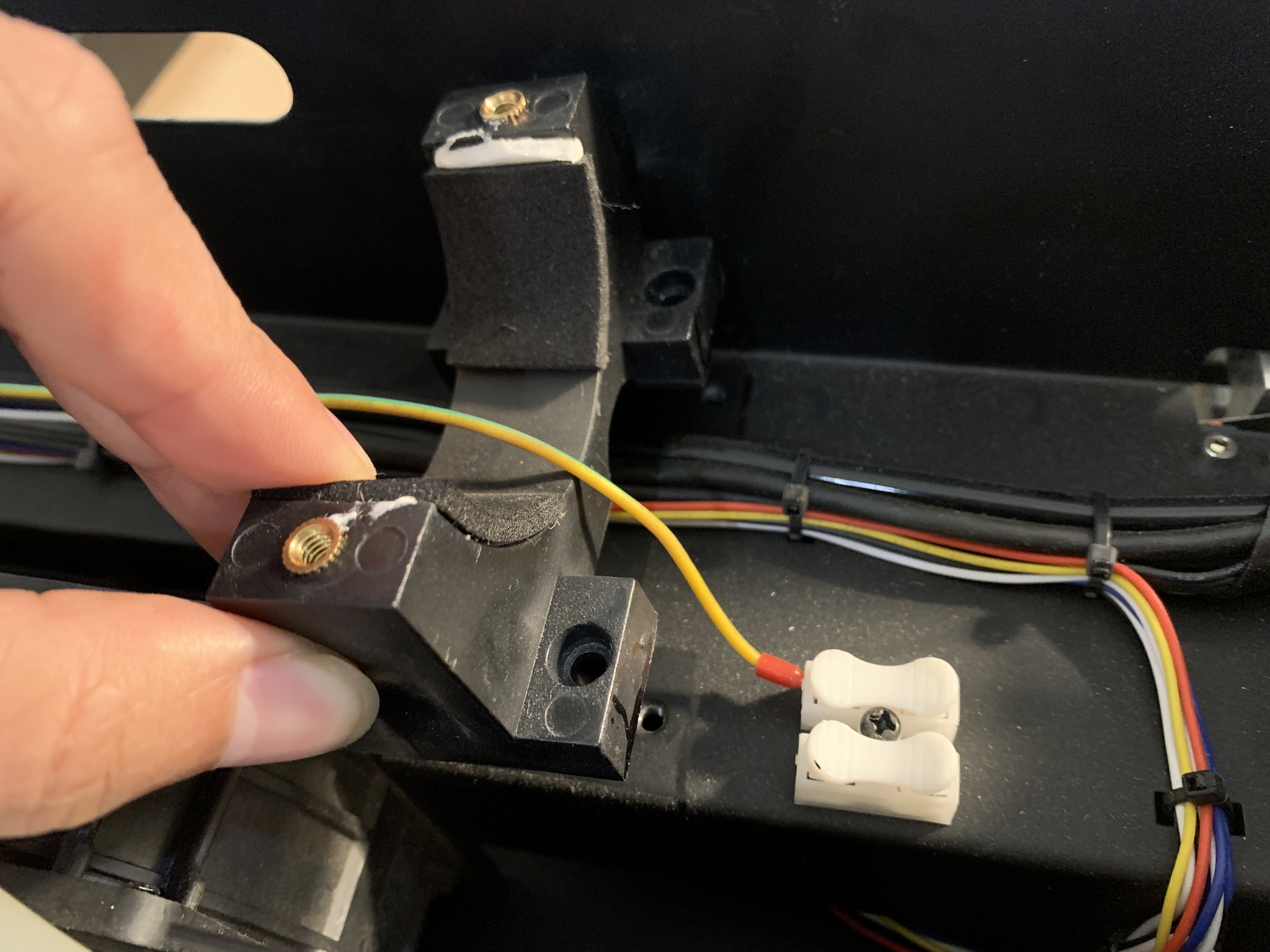

Passo 7 - Instale o suporte do tubo laser
Instale o suporte do tubo laser na mesma direção e fixe os parafusos com a chave Allen de 3mm.

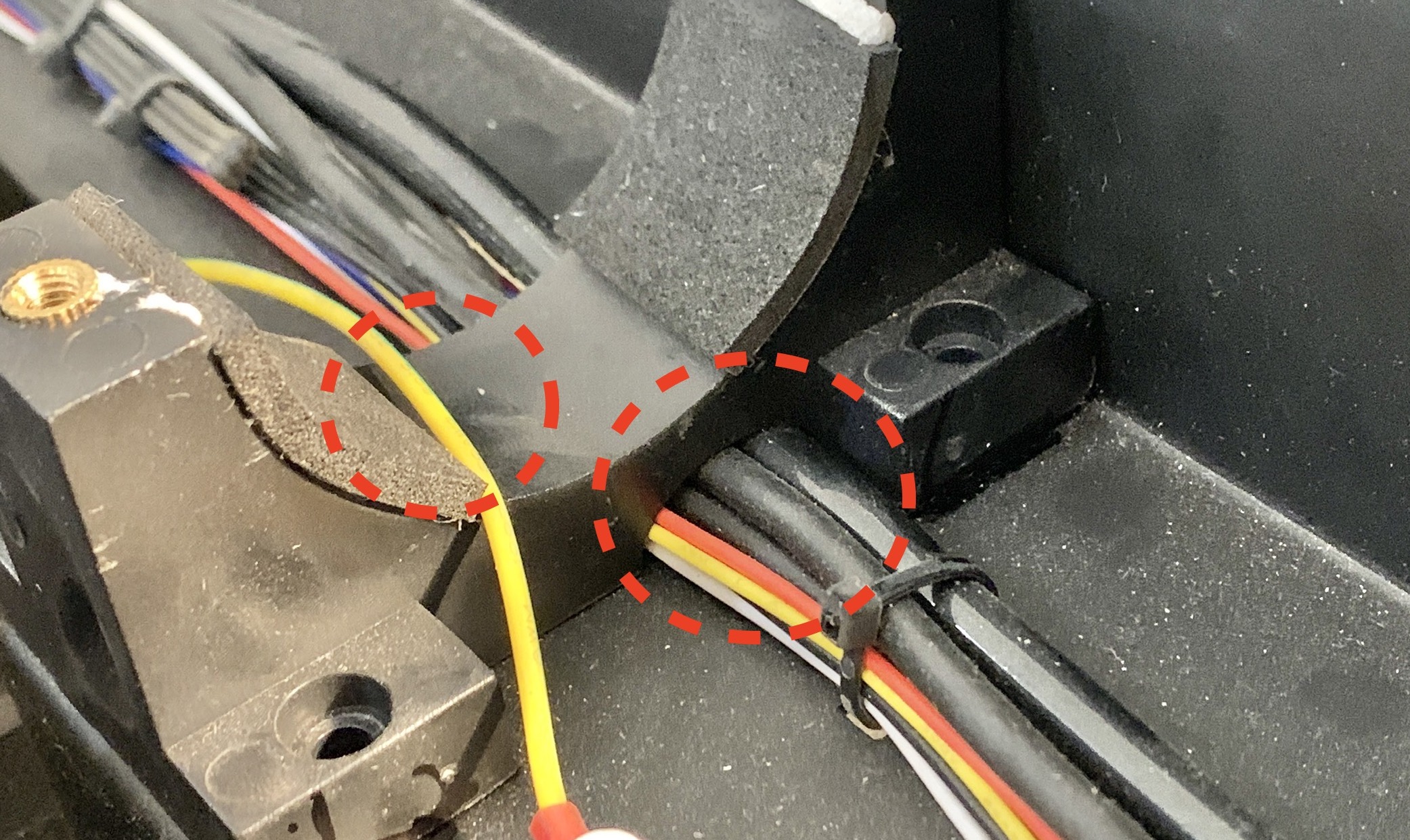

⚠︎ Não prense os cabos.
Passo 8 - Instale o tubo laser
Instale o tubo laser e alinhe com a marcação.
Use a chave Allen de 3mm para apertar os quatro parafusos da tampa do suporte do tubo laser.
Passo 9 - Instale o cabo de baixa tensão do tubo laser
Passo 10 - Instale a tampa traseira
Aperte os dois parafusos que fixam a tampa traseira.
Use a chave Phillips para parafusar a tampa traseira.

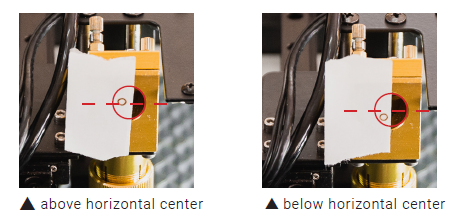

Passo 11 - Ligue a máquina e verifique o ponto do terceiro espelho
Verifique se o ponto está no centro horizontal ou acima dele.
Determine o resultado e a próxima ação a ser tomada:
- Se o ponto estiver acima do centro horizontal >> Vá para 4-1 Ajuste do Caminho Óptico
- Se o ponto ainda estiver abaixo do centro horizontal >> Vá para Step 1 e coloque mais arruelas no Passo 6.
- Se o ponto estiver no centro horizontal >> Problema resolvido
