4-1 Ajuste do Caminho Óptico – FLUX Help Center

O caminho óptico deve ser verificado mensalmente e realinhado, se necessário.

Sinais de desalinhamento do caminho óptico:

Não é possível cortar os materiais usando a potência e velocidade padrão no Beam Studio.
Resultados ruins de gravação, onde os padrões de gravação em uma determinada área ficam mais claros ou mais escuros que outras áreas, ou ficam mais claros ou mais escuros em uma determinada direção.
A seção de corte no material não fica vertical após o corte.

Siga as etapas abaixo para verificar seu caminho óptico e realinhá-lo, se necessário.
(A maioria das fotos neste conteúdo são da HEXA, mas o conceito, lógica e método de como alinhar o caminho óptico são os mesmos para a Beambox.)

Etapa 1 - Preparação das Ferramentas:

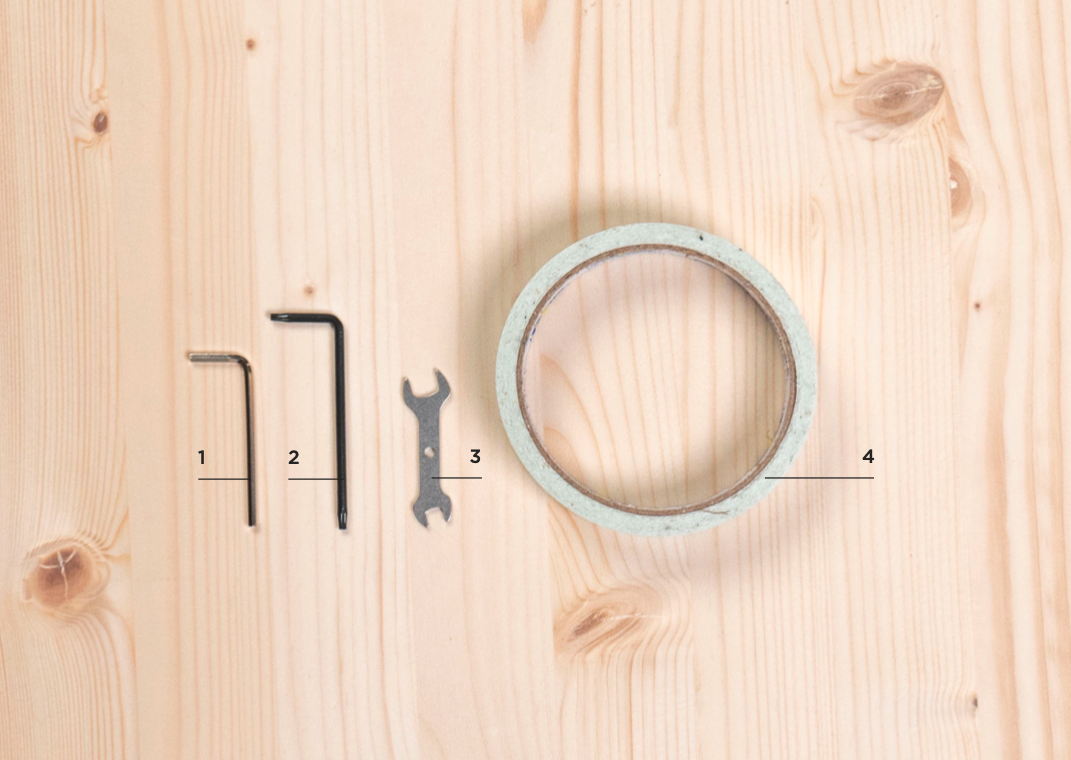

Incluído na caixa de acessórios:
1｜Chave hexagonal de 2,5mm
2｜Chave de fenda Torx
3｜ Chave de boca dupla
4｜Fita dupla face

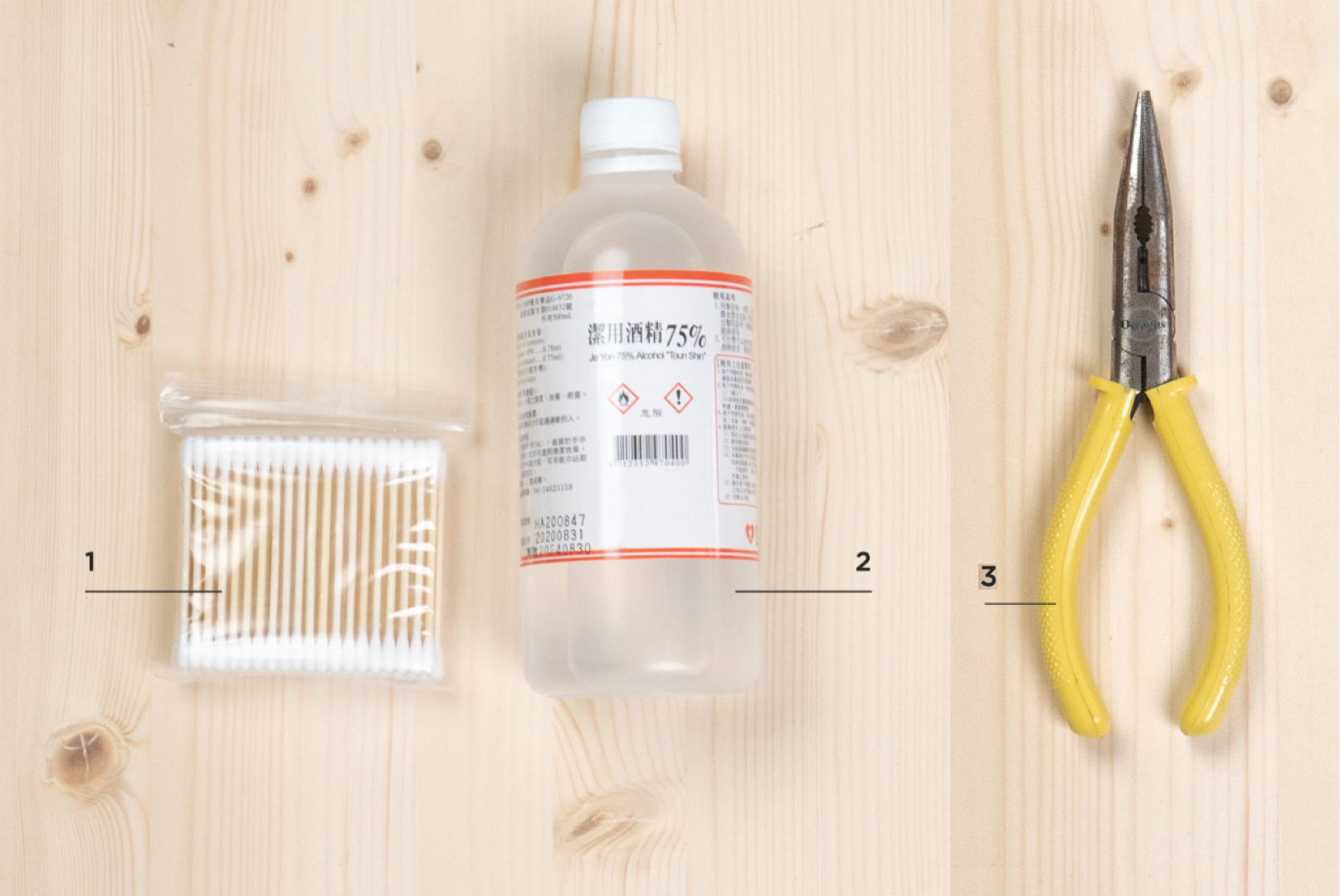

Prepare você mesmo:
1｜Cotonetes
2｜Spray higienizador / Spray de álcool
3｜Alicate

Etapa 2 - Aprenda como fazer um pulso:

A. Ligue a máquina.
B. Feche a tampa.
C. Entre no modo de manutenção e aguarde até que o processo de referenciamento esteja concluído.
D. Encontre o botão de pulso.
E. Um pressionamento = um pulso, dois pressionamentos = dois pulsos, e assim por diante.
#Sempre faça pulsos quando a tampa da porta estiver fechada.

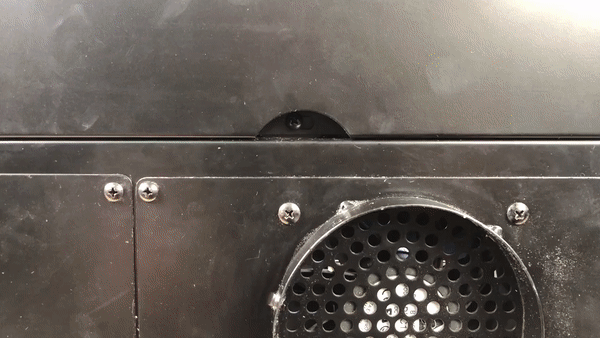

Etapa 3 - Abra a tampa traseira da Beambox:

Use a chave Phillips para desparafusar o parafuso acima do ventilador na parte traseira da máquina e, em seguida, a tampa traseira poderá ser aberta.

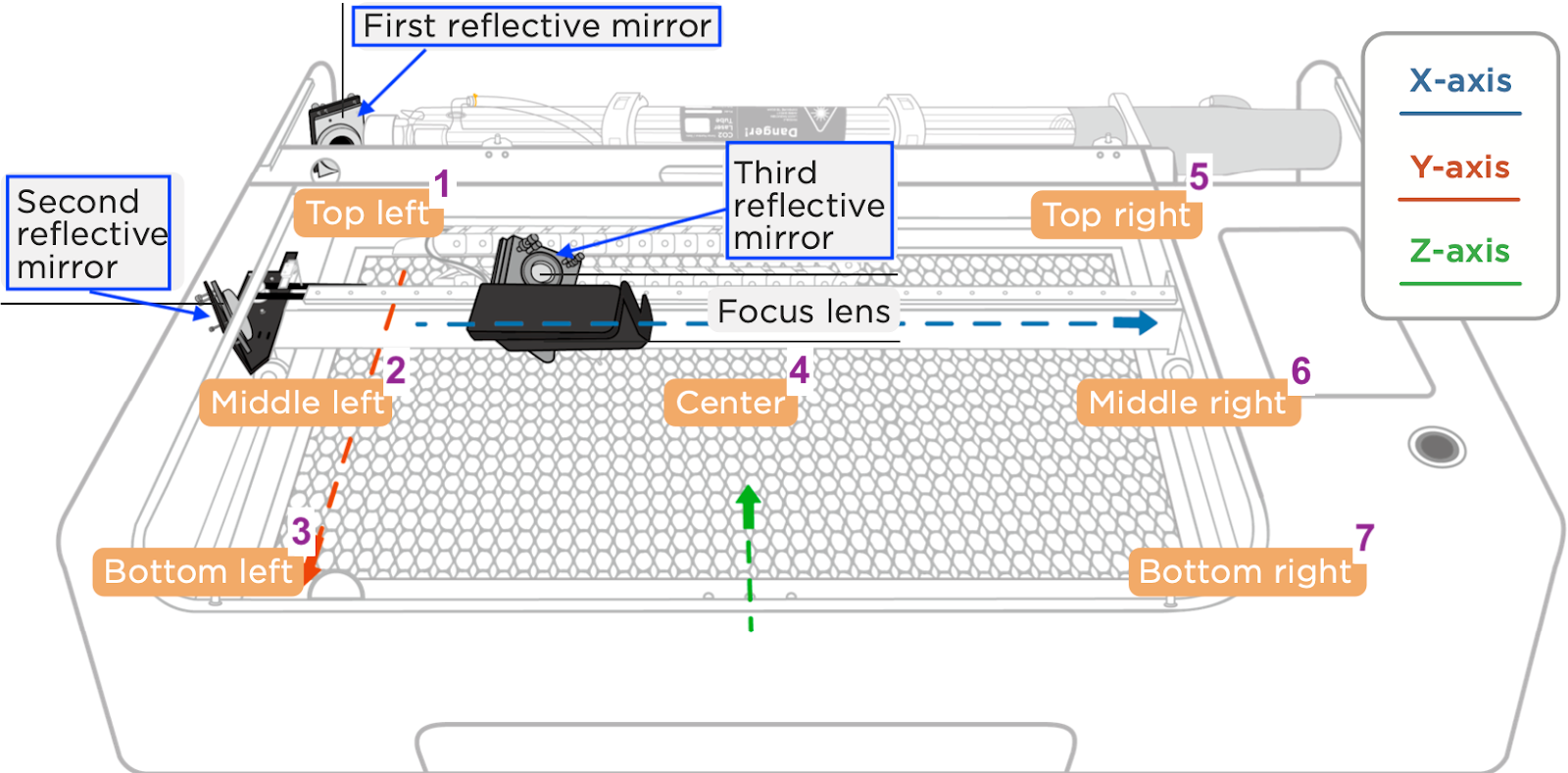

Etapa 4 - Conheça as localizações

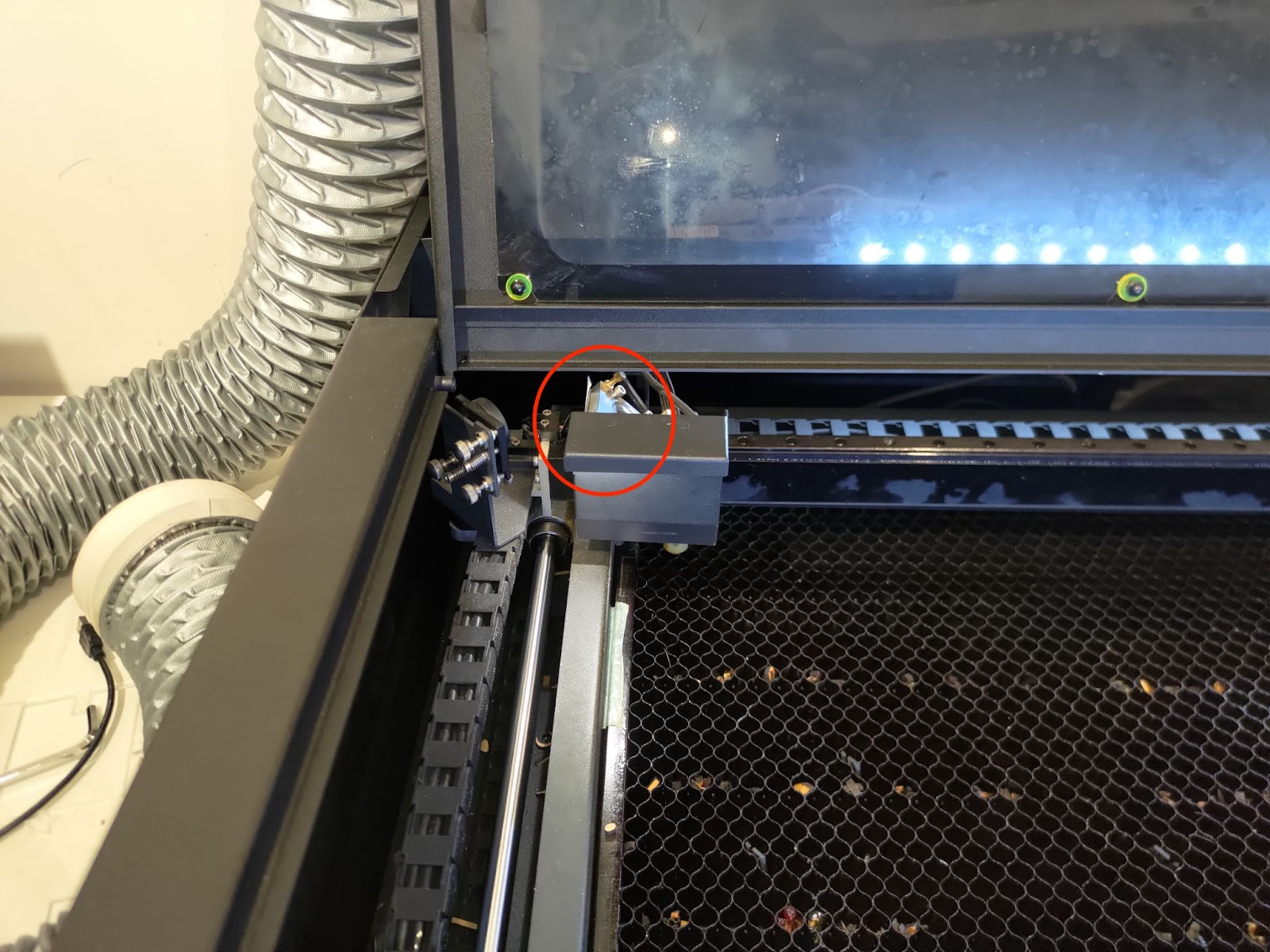

Familiarize-se com as localizações:

- Primeiro espelho refletor
- Segundo espelho refletor
- Terceiro espelho refletor
- 7 locais da mesa para os quais o cabeçote do laser será movido durante a verificação.

Etapa 5 - Limpe todos os espelhos e lentes de foco:

Siga as instruções no link abaixo para limpar todos os espelhos e lentes.
5-4 Limpeza de espelhos e lentes

Etapa 6 - Verifique o ponto do laser no 1º espelho:

Esta etapa é para verificar se o tubo laser e a máquina estão em boas condições.

Visão geral da etapa:

Etapa 6-1 - Colocando fita e fazendo pulsos:

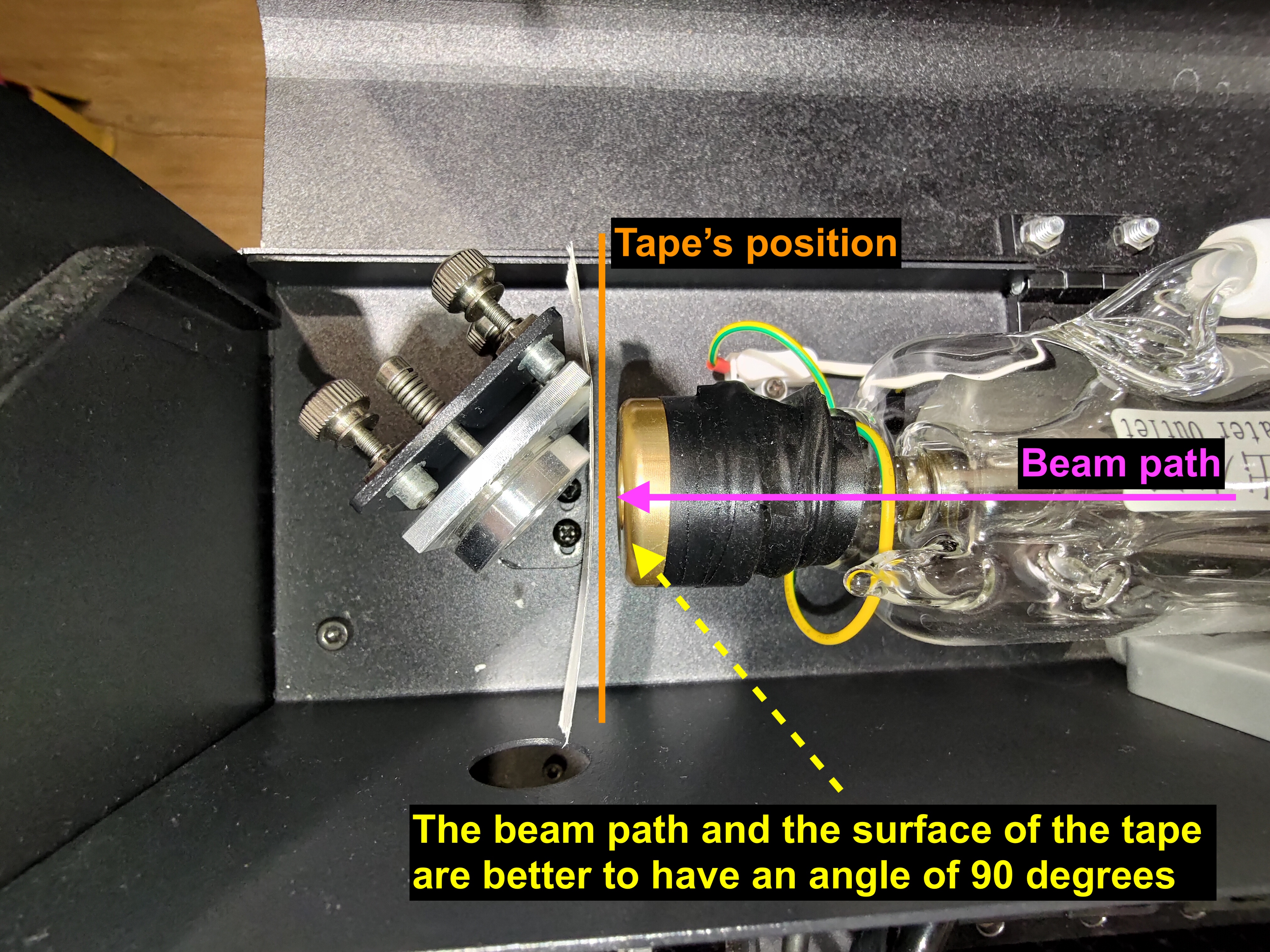

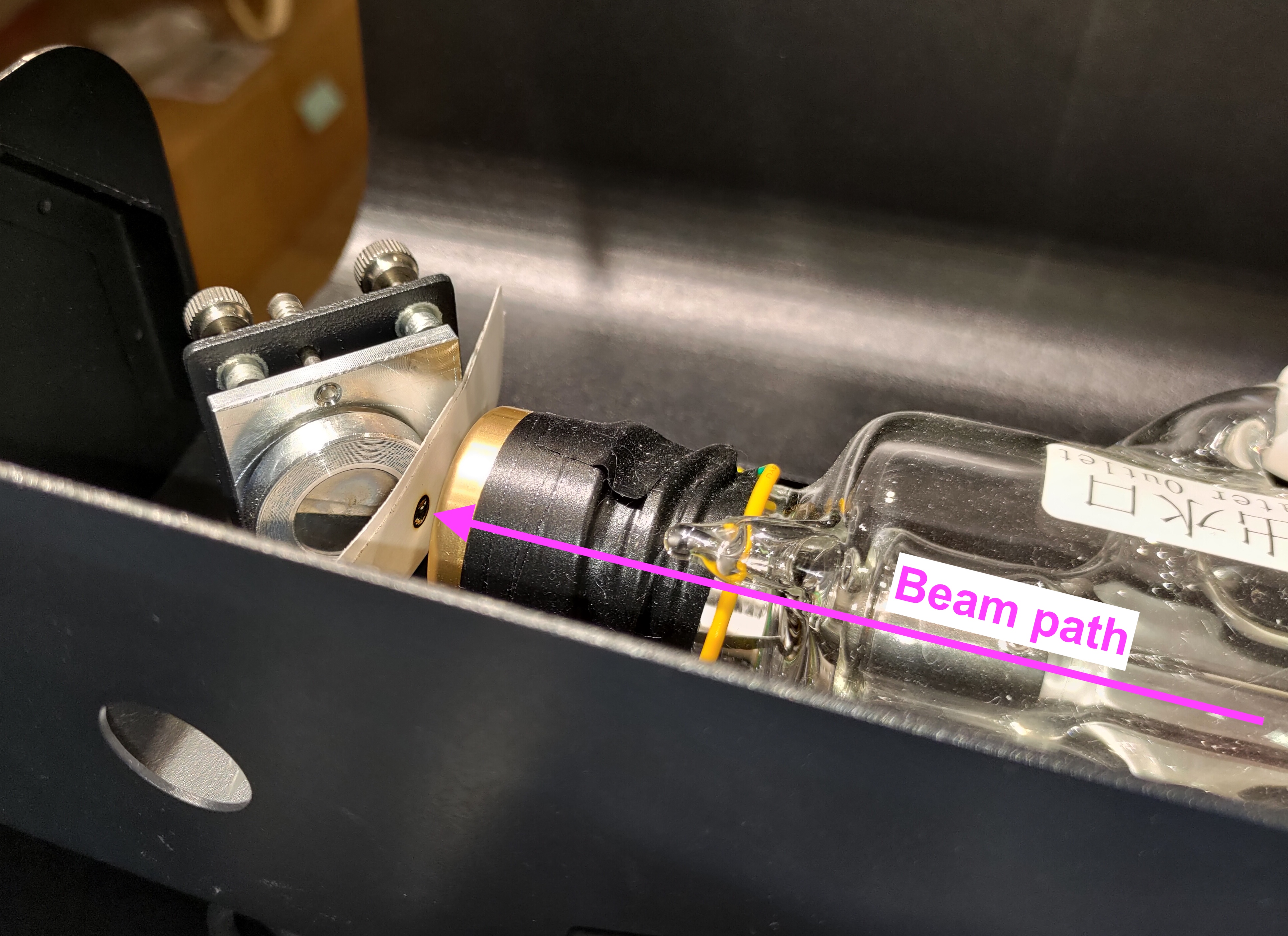

Coloque uma fita dupla face de duas camadas no 1º espelho, feche a tampa traseira, e faça cinco pulsos.

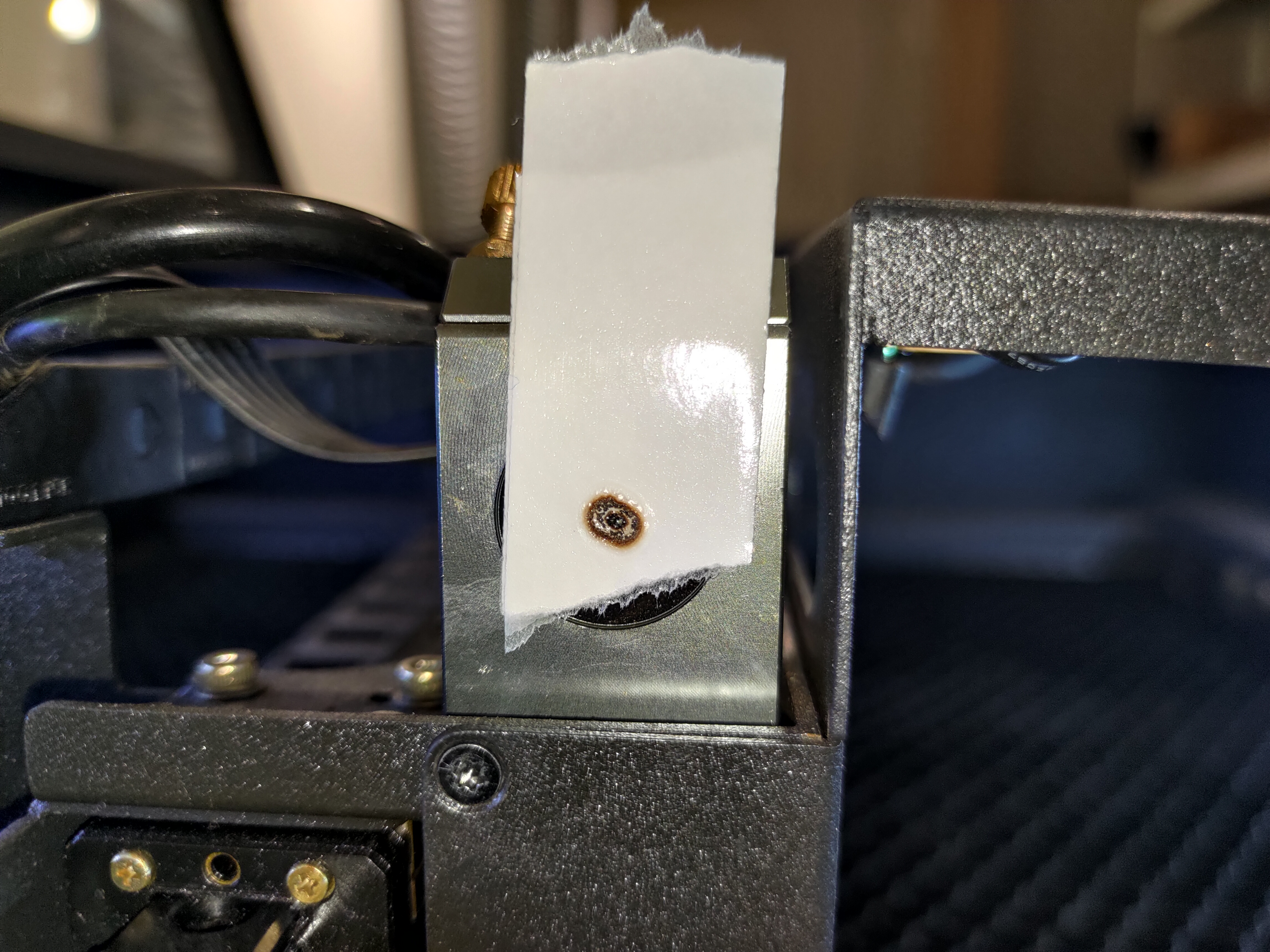

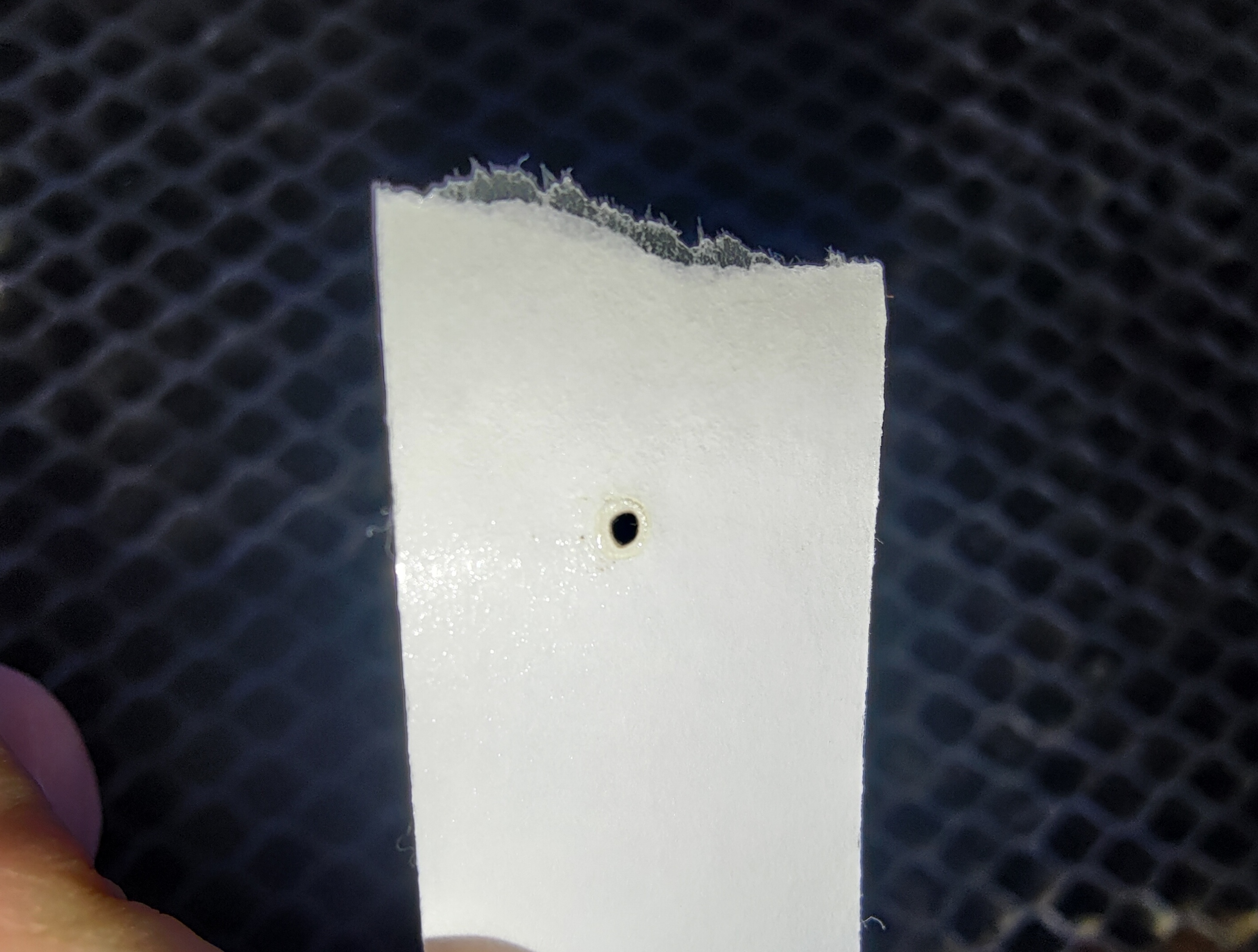

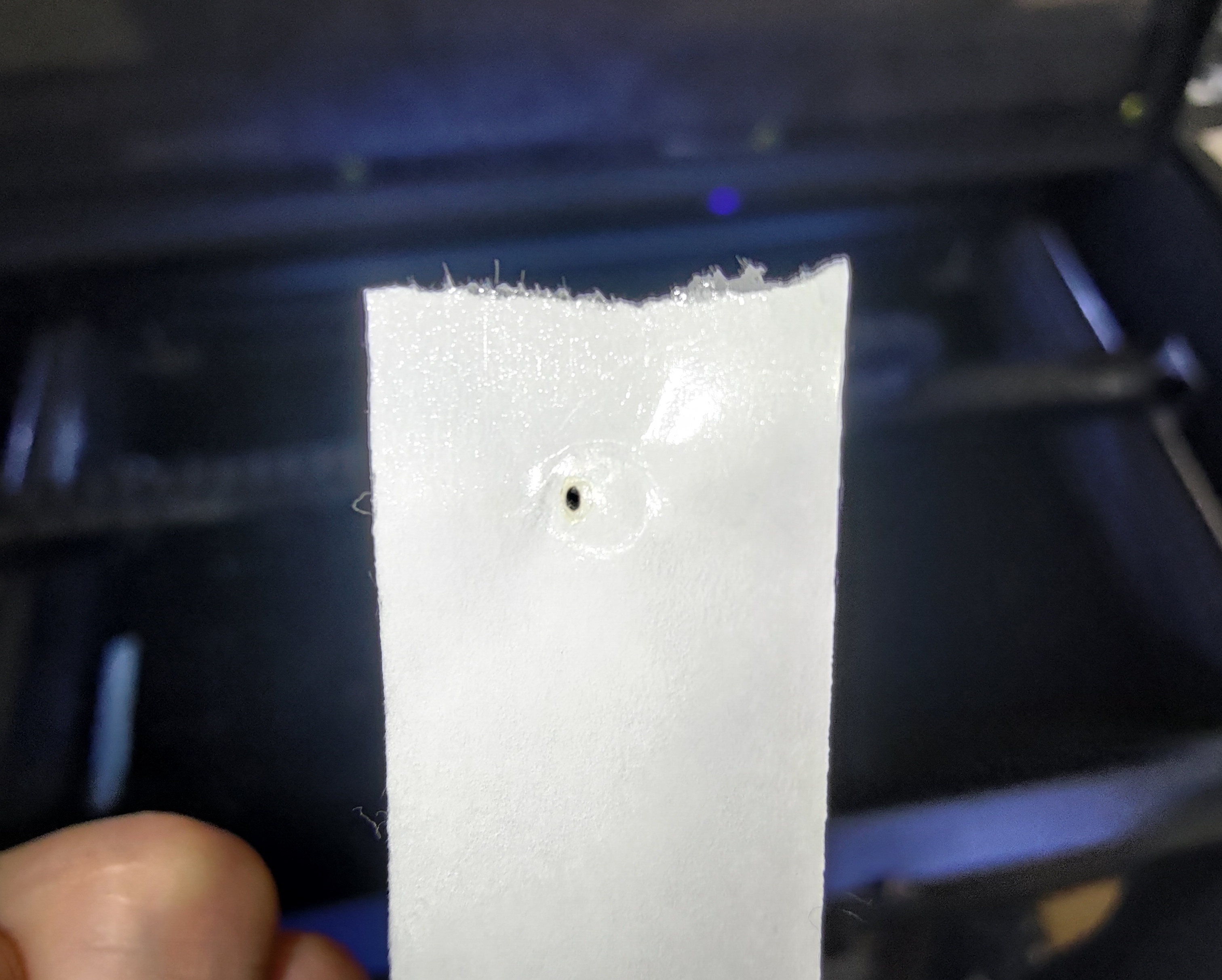

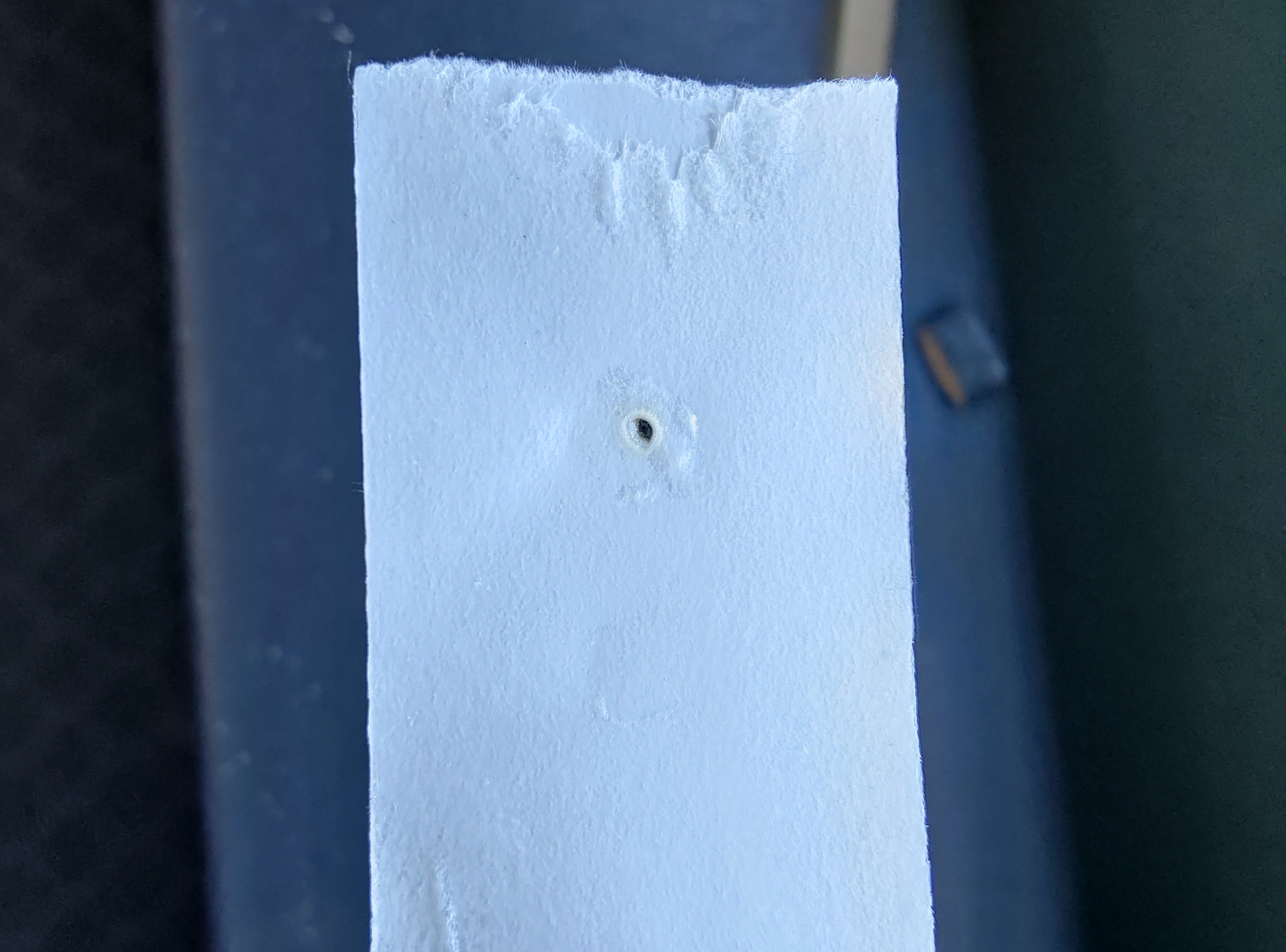

Etapa 6-2 - Verifique o formato do ponto na fita:

O formato deve ser o mais redondo possível, e o primeiro pedaço de fita dupla face na frente deve estar queimado.

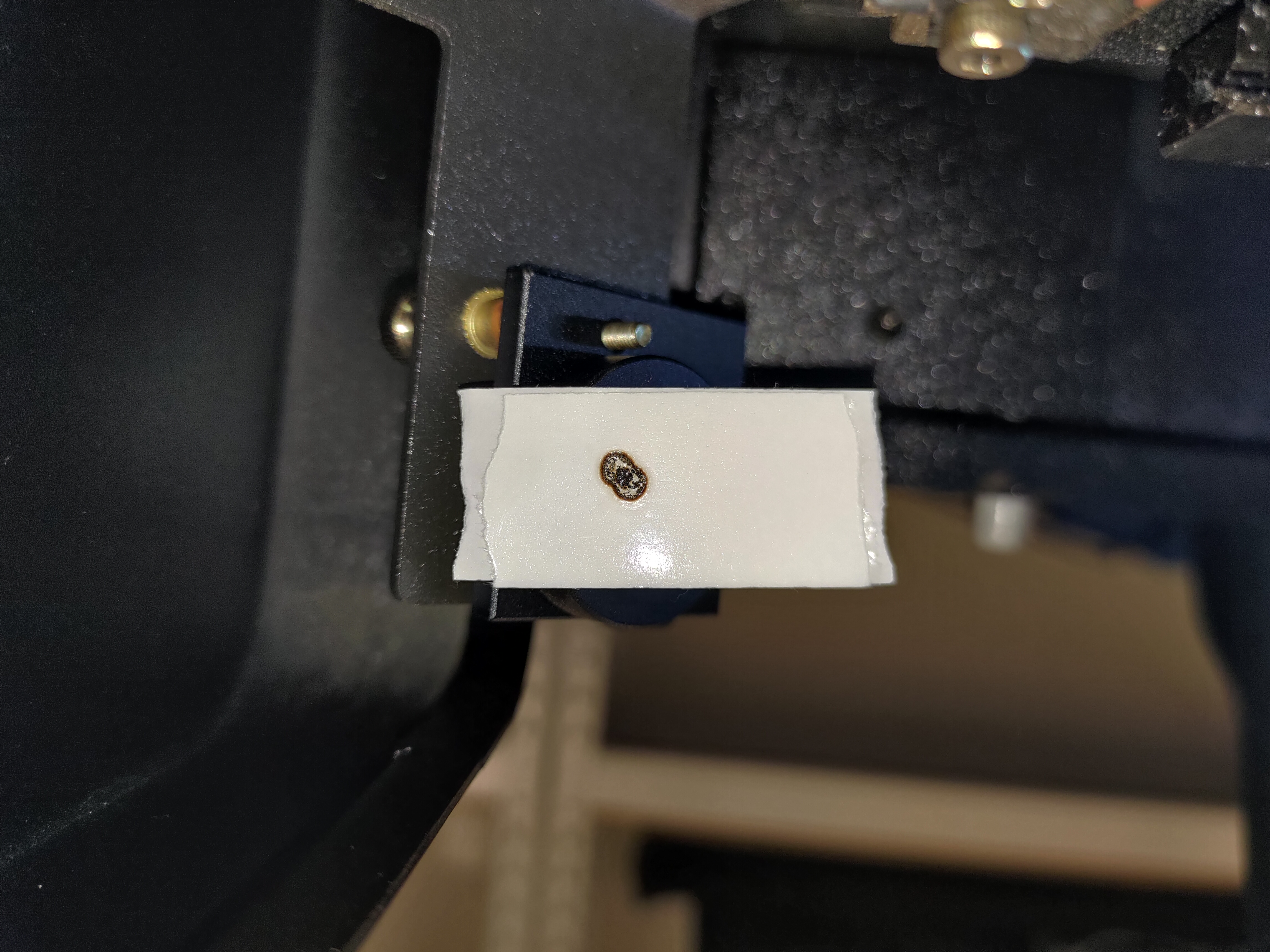

Bom exemplo:

Mau exemplo:

Etapa 6-3 - Colete a fita do 1º espelho:
Coloque a fita do 1º espelho em um pedaço de papel. Anote a posição e o número de pulsos como na foto abaixo.

Etapa 6-4 - Solução de problemas e relatórios:

Se o seu ponto não for redondo, não for forte ou for semelhante aos maus exemplos acima, aumente a taxa de potência para x2.0 e veja se melhora:

Se o ponto ficar mais forte, isso indica que o tubo de laser pode ter declinado. Você ainda pode concluir o processo OPA com uma taxa de potência aumentada ou pode entrar em contato com seu revendedor local informando que o tubo pode ter declinado.
Se o ponto não ficar mais forte ou ainda tiver um formato estranho, entre em contato com seu revendedor local para obter mais assistência.
(Compartilhe a foto do resultado do pulso no 1º espelho com seu revendedor.)

Etapa 7 - Verifique o caminho do 1º ao 2º espelho:

Esta etapa é para verificar se o caminho está alinhado do 1º espelho ao 2º espelho.

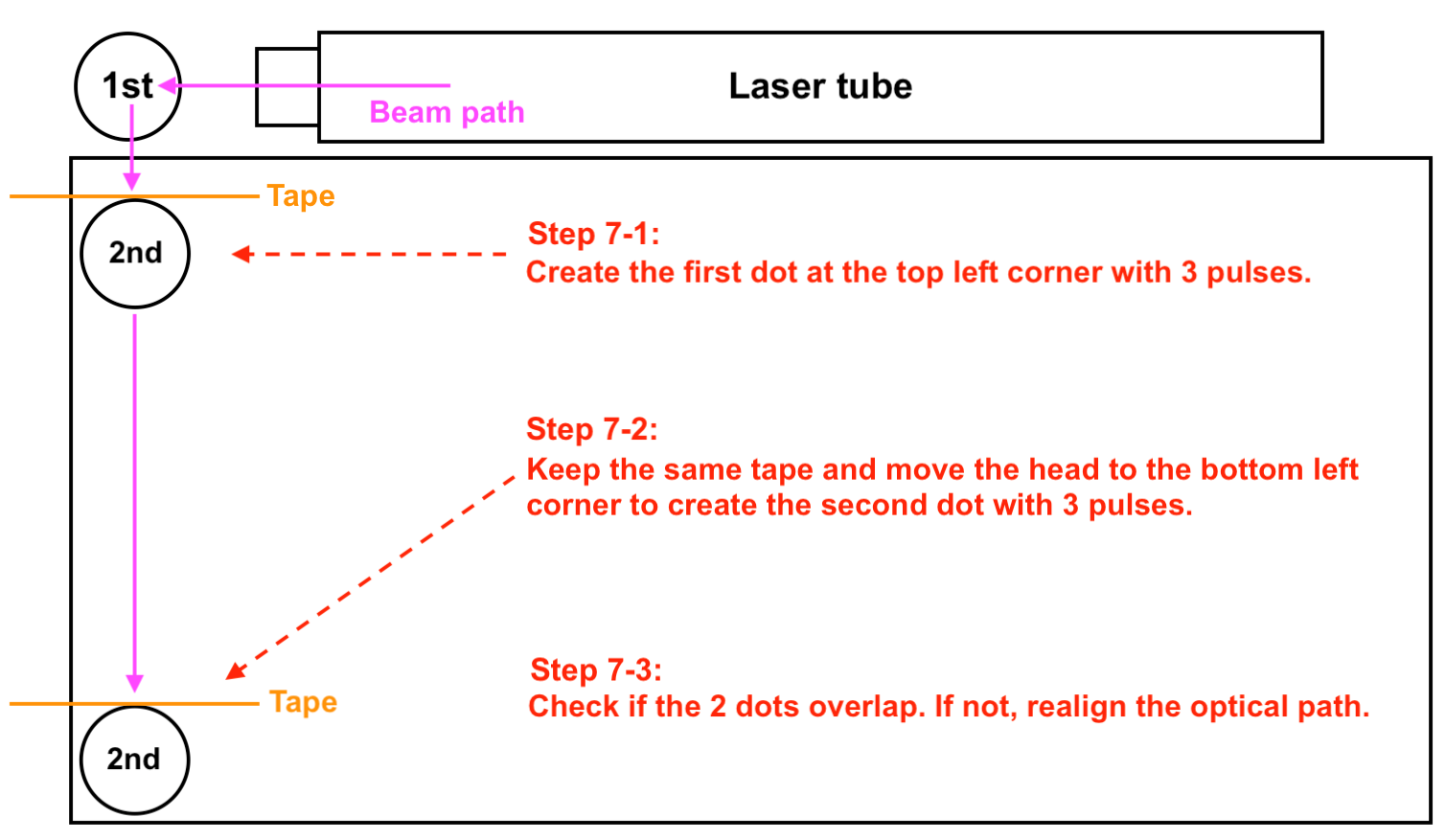

Visão geral da etapa:

Etapa 7-1 - Crie o primeiro ponto para a posição superior esquerda:

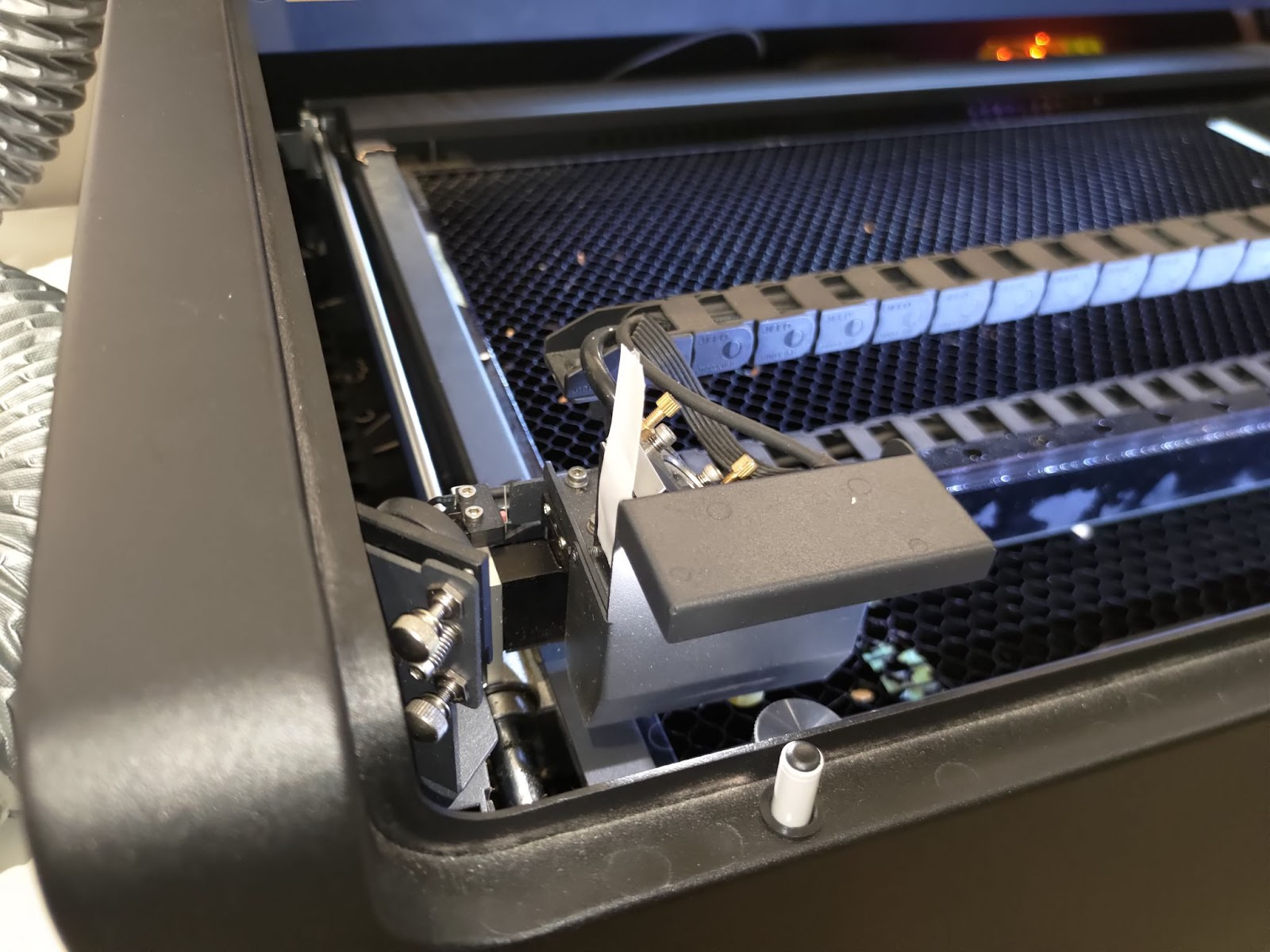

Coloque uma fita de duas camadas no 2º espelho e mova a cabeça para o canto superior esquerdo.
Faça três pulsos para criar o primeiro ponto.

Etapa 7-2 - Crie o Segundo Ponto para a Posição Inferior Esquerda:

Mantenha a mesma fita no 2º espelho e mova a cabeça para o canto inferior esquerdo.
Faça três pulsos para criar o segundo ponto.

Se não houver um ponto na posição inferior esquerda, isso indica que o caminho está desalinhado drasticamente.
Por favor, mova a cabeça para a posição central esquerda e tente criar um ponto no centro esquerdo.

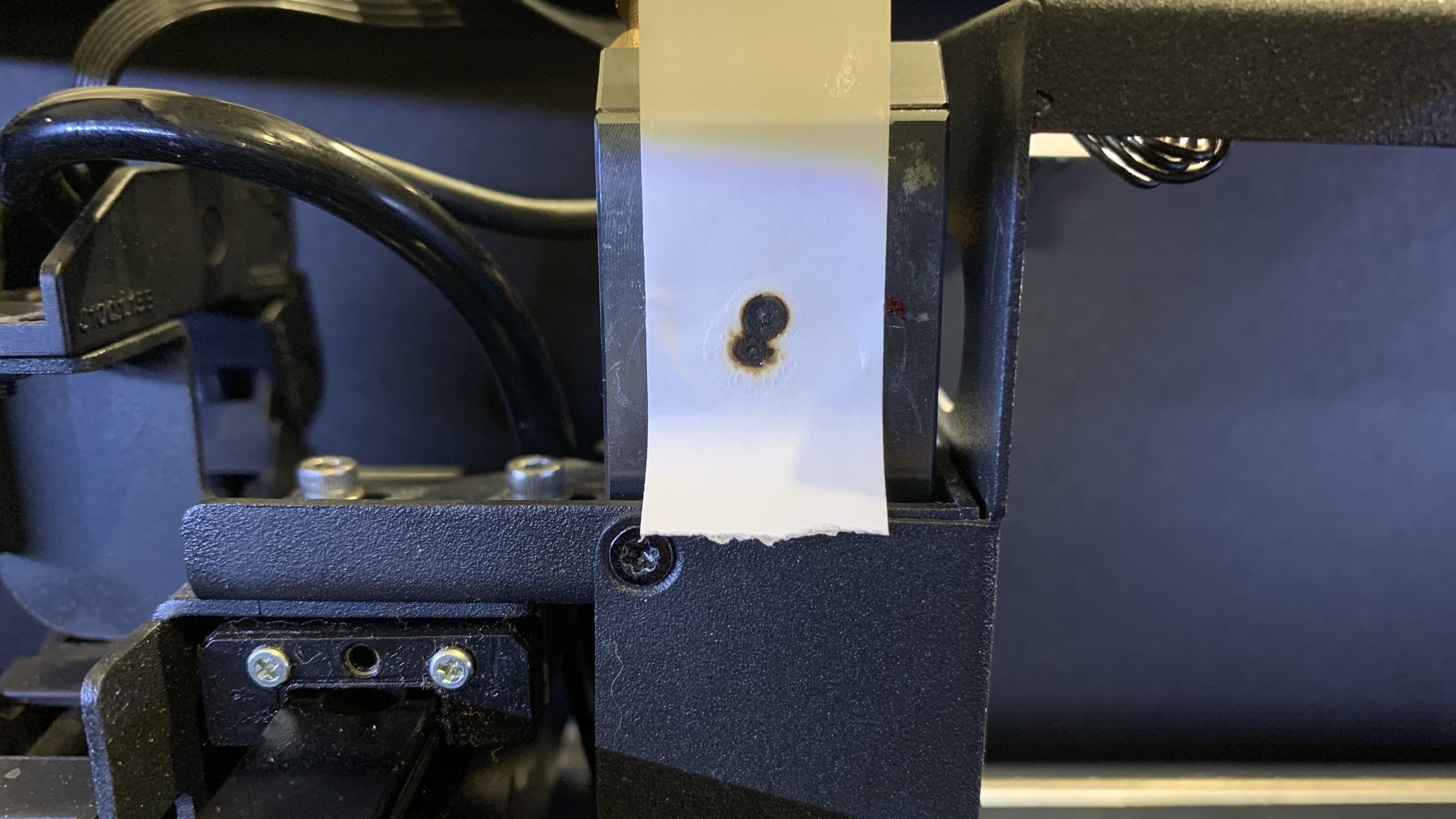

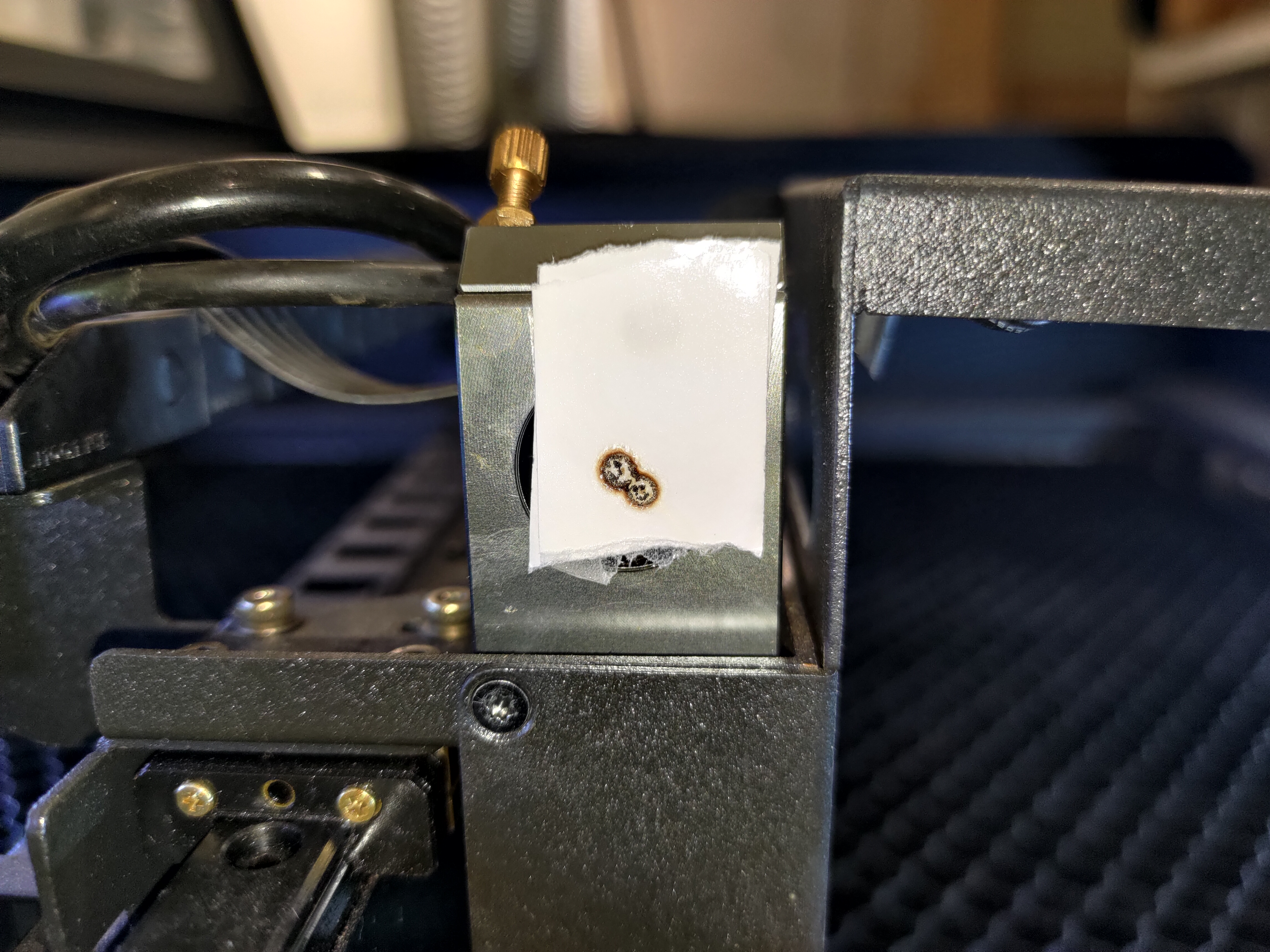

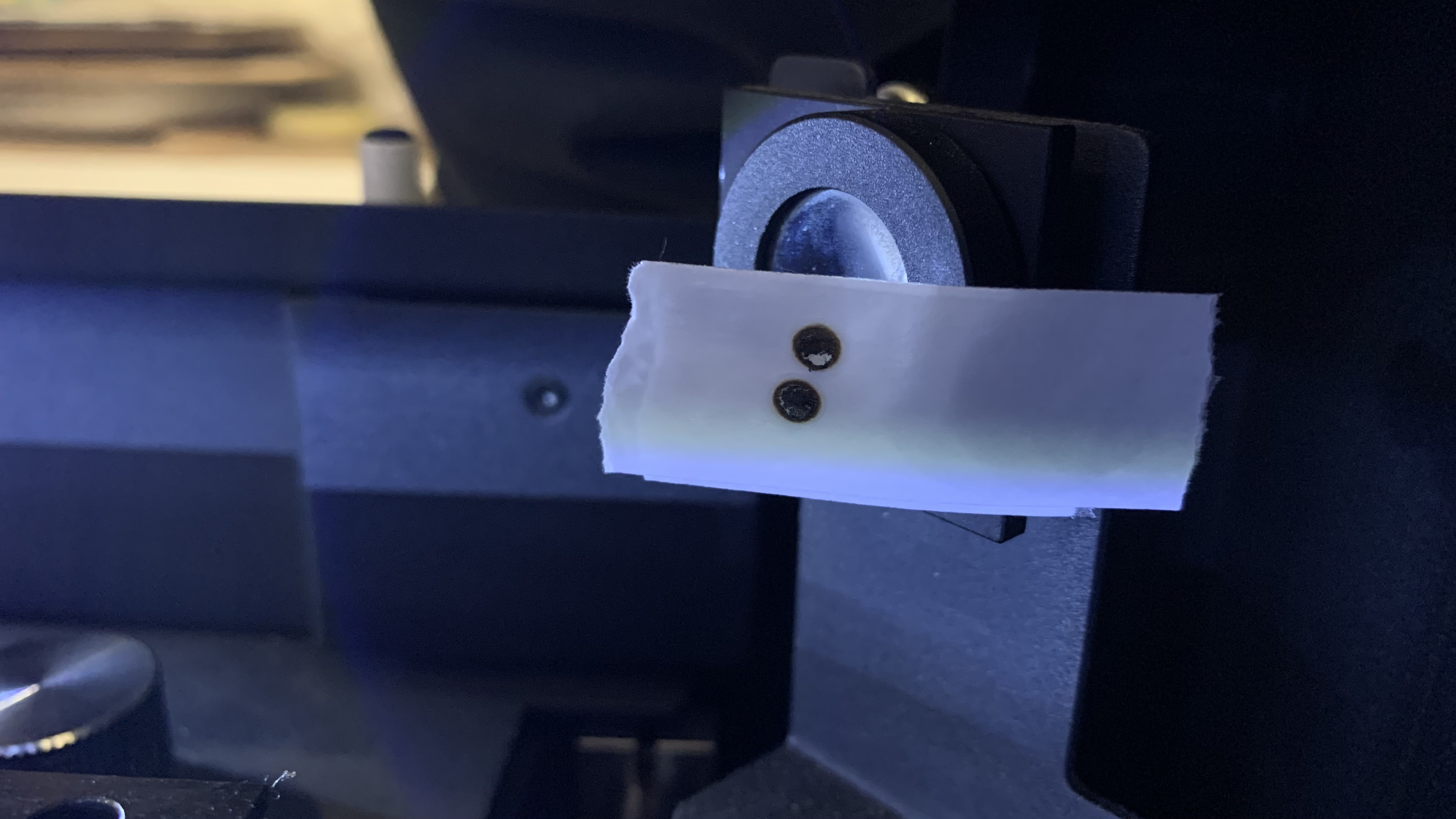

Etapa 7-3 - Verifique se o primeiro e o segundo pontos se sobrepõem

Se seus pontos se sobrepõem perfeitamente, como na foto de bom exemplo, isso indica que o caminho está alinhado corretamente.
Você pode mover para Etapa 7-5.

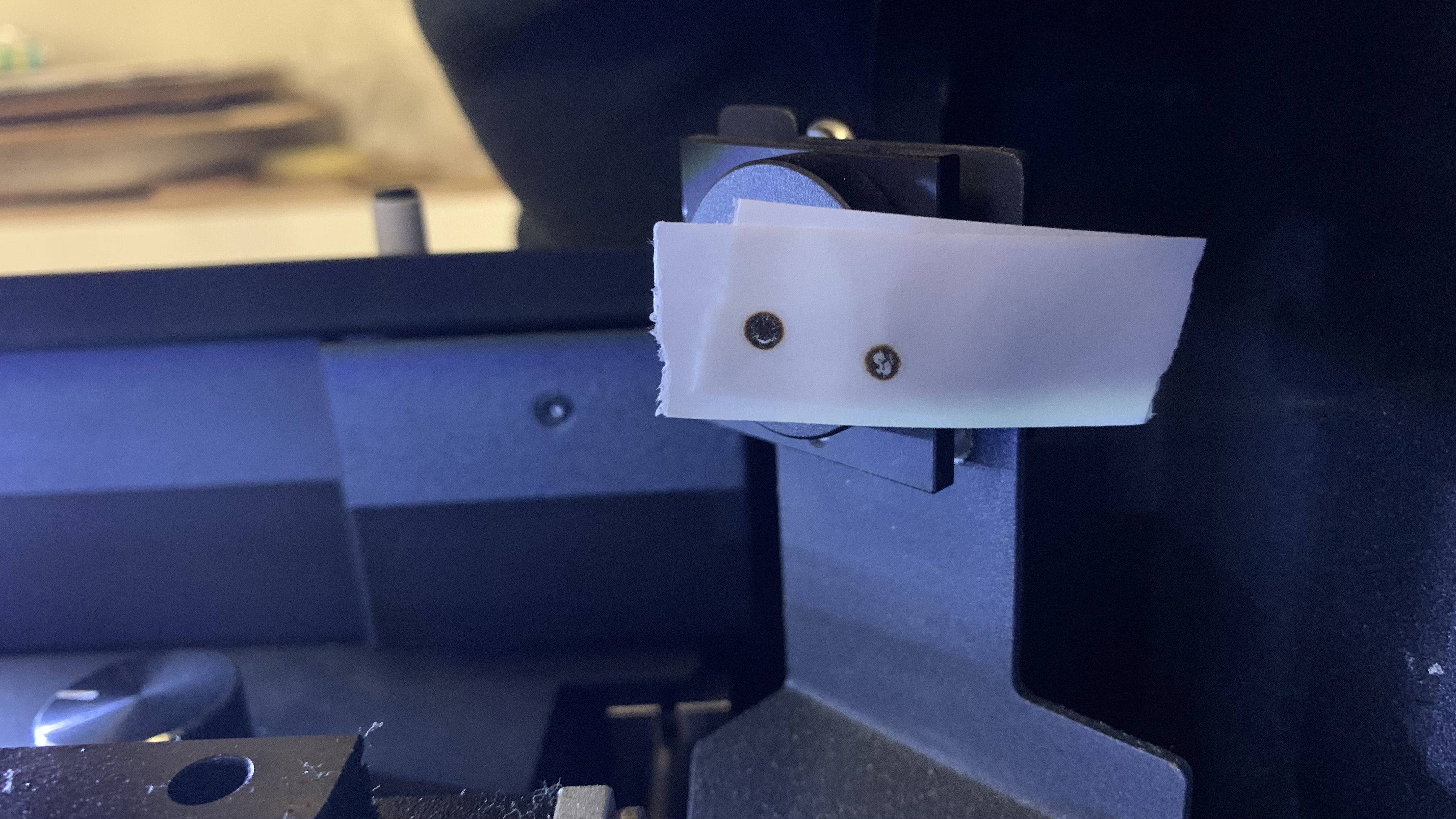

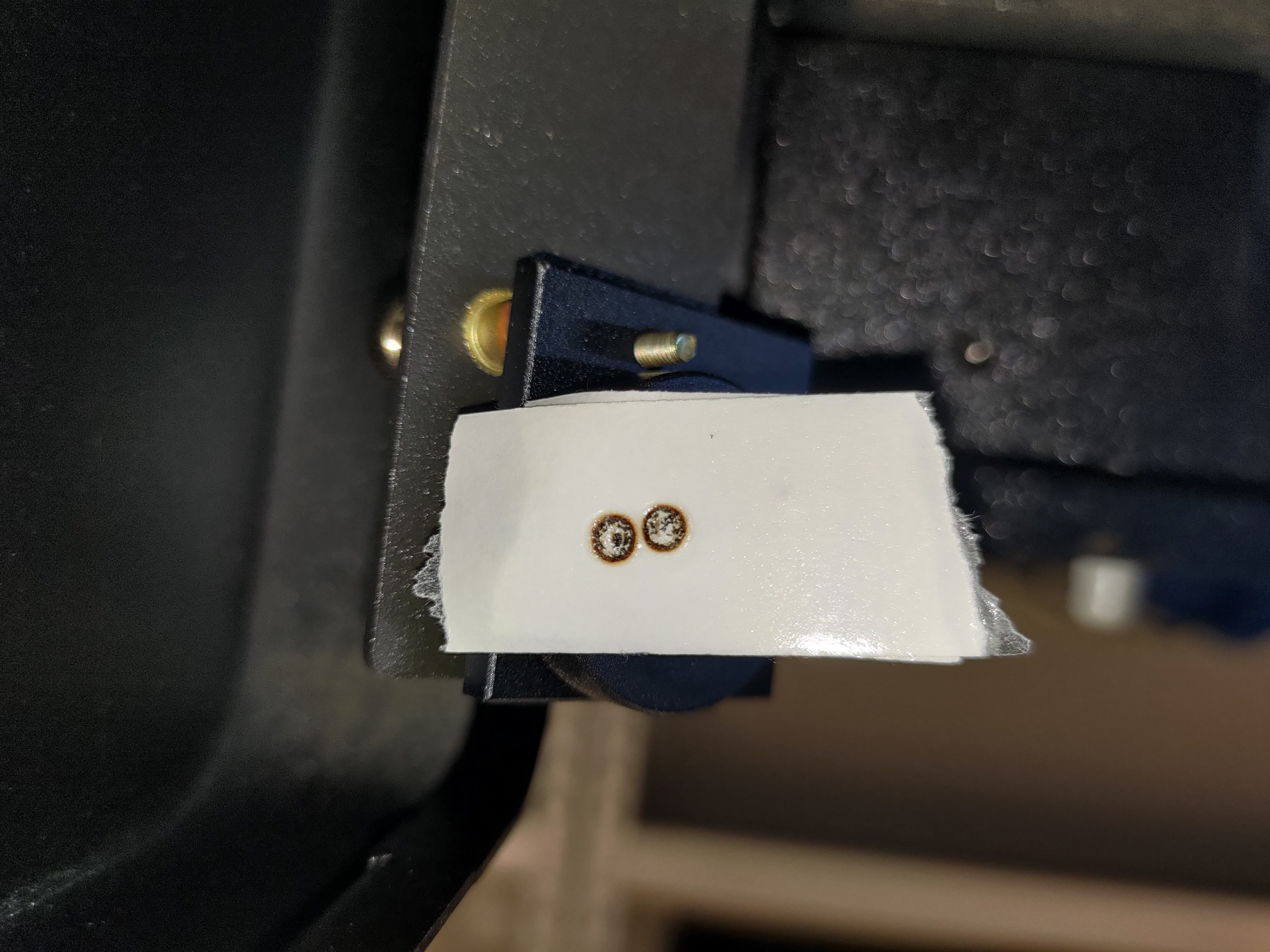

Se eles não se sobrepõem, como nos maus exemplos abaixo, isso indica que do 1º espelho para o 2º espelho, o caminho óptico está desalinhado e o 1º espelho precisa ser ajustado.

Bom exemplo:

Mau exemplo:

Etapa 7-4 - Alinhe o Caminho do 1º Espelho para o 2º Espelho:

Esta etapa irá ensiná-lo como alinhar o caminho do 1º espelho para o 2º espelho ajustando os parafusos no 1º espelho.

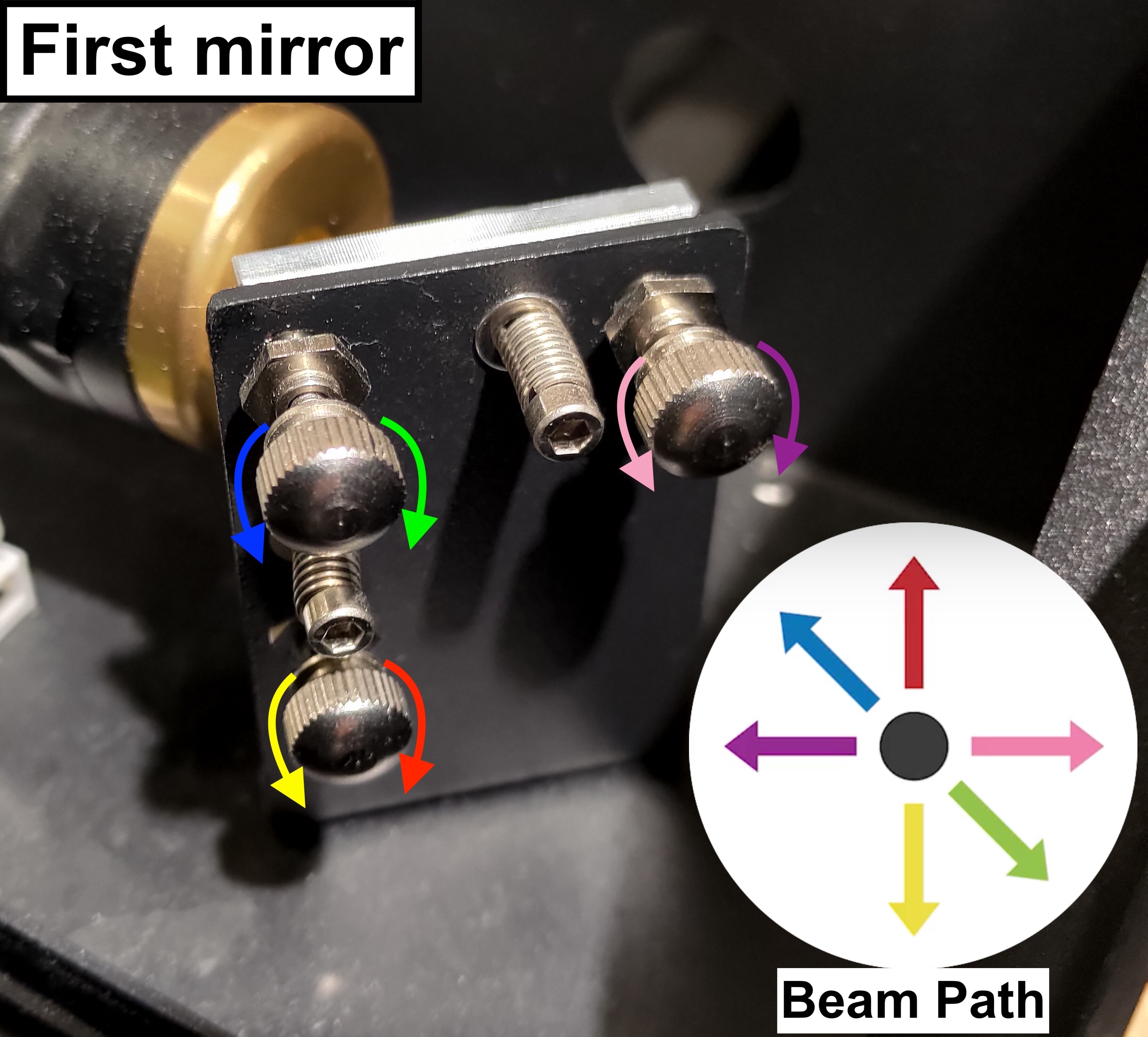

Existem três parafusos no 1º espelho, e girá-los no sentido horário ou anti-horário mudará o caminho do feixe, o que significa que a posição do segundo ponto mudará.

Por favor, note que cada vez que você ajustar o parafuso, o caminho pode mudar. Para garantir a precisão, é recomendado remover a fita antiga com os pontos anteriores e usar uma nova fita de duas camadas para confirmar se os novos pontos se sobrepõem.

Etapa 7-4-1 - Mire no Parafuso Que Será Ajustado:
Determine a posição do seu segundo ponto e mire no parafuso e sua direção de rotação.

Por favor, veja a foto abaixo e encontre o número que é semelhante à posição do seu segundo ponto:

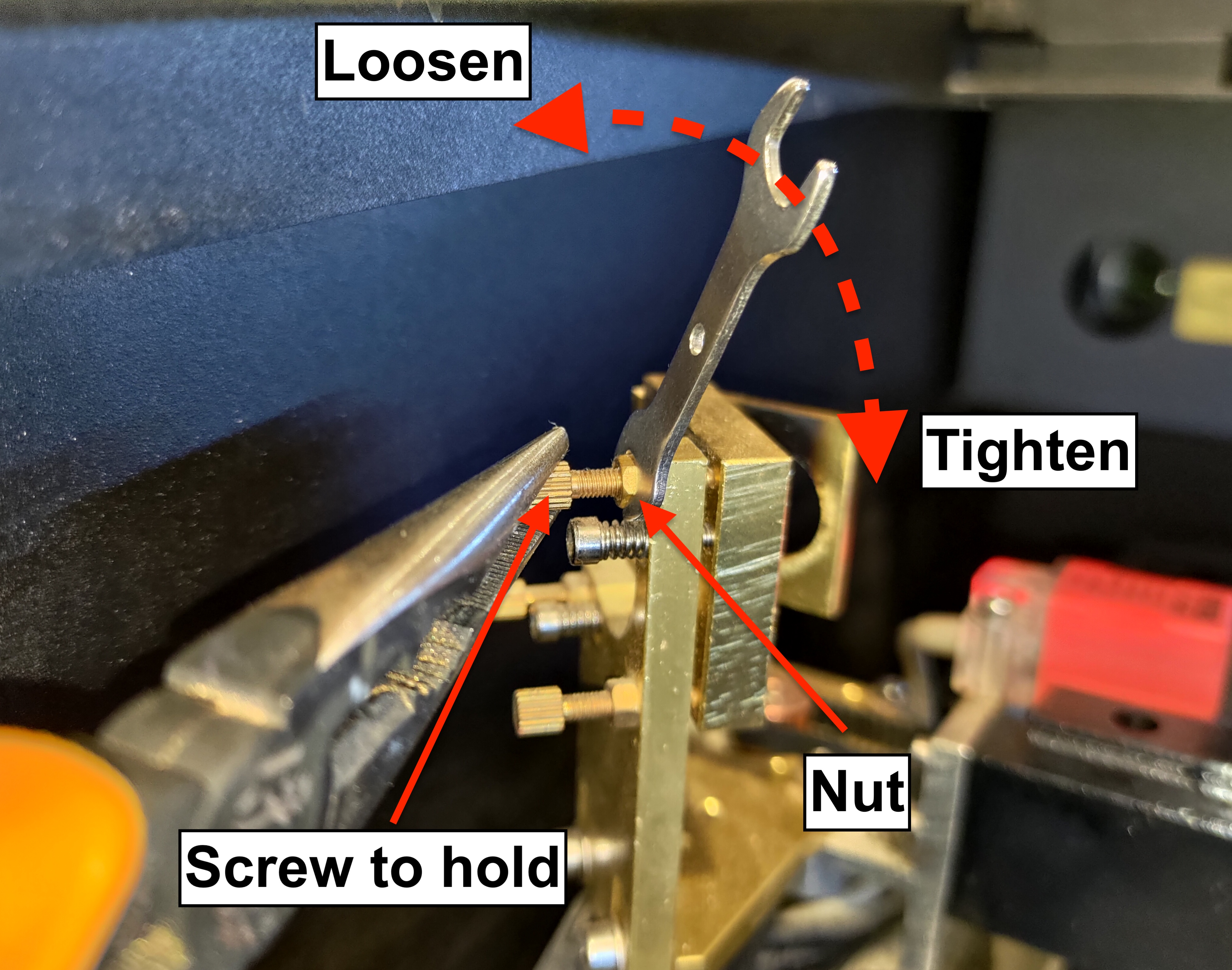

Antes de ajustar o parafuso, por favor, aprenda como afrouxar corretamente a porca:
- Primeiro, pulverize o álcool nas porcas para derreter o gel ou cola e espere alguns segundos.

- Em seguida, use o alicate para segurar o parafuso e solte a porca com a chave de cabeça dupla girando-a no sentido anti-horário.

Para #1:
O segundo ponto precisa descer para a direita para sobrepor o primeiro ponto
O parafuso superior esquerdo precisará ser girado no sentido horário. Consulte a foto abaixo.

Para #2:
O segundo ponto precisa descer diretamente para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido anti-horário. Consulte a foto abaixo.

Para #3:
O segundo ponto precisa descer primeiro e depois ir para a esquerda para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido anti-horário para fazer o ponto descer.
O parafuso superior direito precisará ser girado no sentido horário para fazer o ponto ir para a esquerda.
Consulte a foto abaixo.

Para #4:
O segundo ponto precisa ir para a direita para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido anti-horário. Consulte a foto abaixo.

Para #5:
O segundo ponto precisa ir para a esquerda para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido horário. Consulte a foto abaixo.

Para #6:
O segundo ponto precisa ir para a direita primeiro e depois subir para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido anti-horário para fazer o ponto ir para a direita.
O parafuso inferior esquerdo precisará ser girado no sentido horário para fazer o ponto subir.
Consulte a foto abaixo.

Para #7:
O segundo ponto precisa ir diretamente para cima para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido horário. Consulte a foto abaixo.

Para #8:
O segundo ponto precisa ir para cima e para a esquerda para sobrepor o primeiro ponto
O parafuso superior esquerdo precisará ser girado no sentido anti-horário. Consulte a foto abaixo.

Etapa 7-4-2 - Aperte a Porca Após o Ajuste:
Por favor, aperte a porca após ajustar o parafuso girando-o no sentido horário.

Etapa 7-5 - Colete a Fita do 2º Espelho:

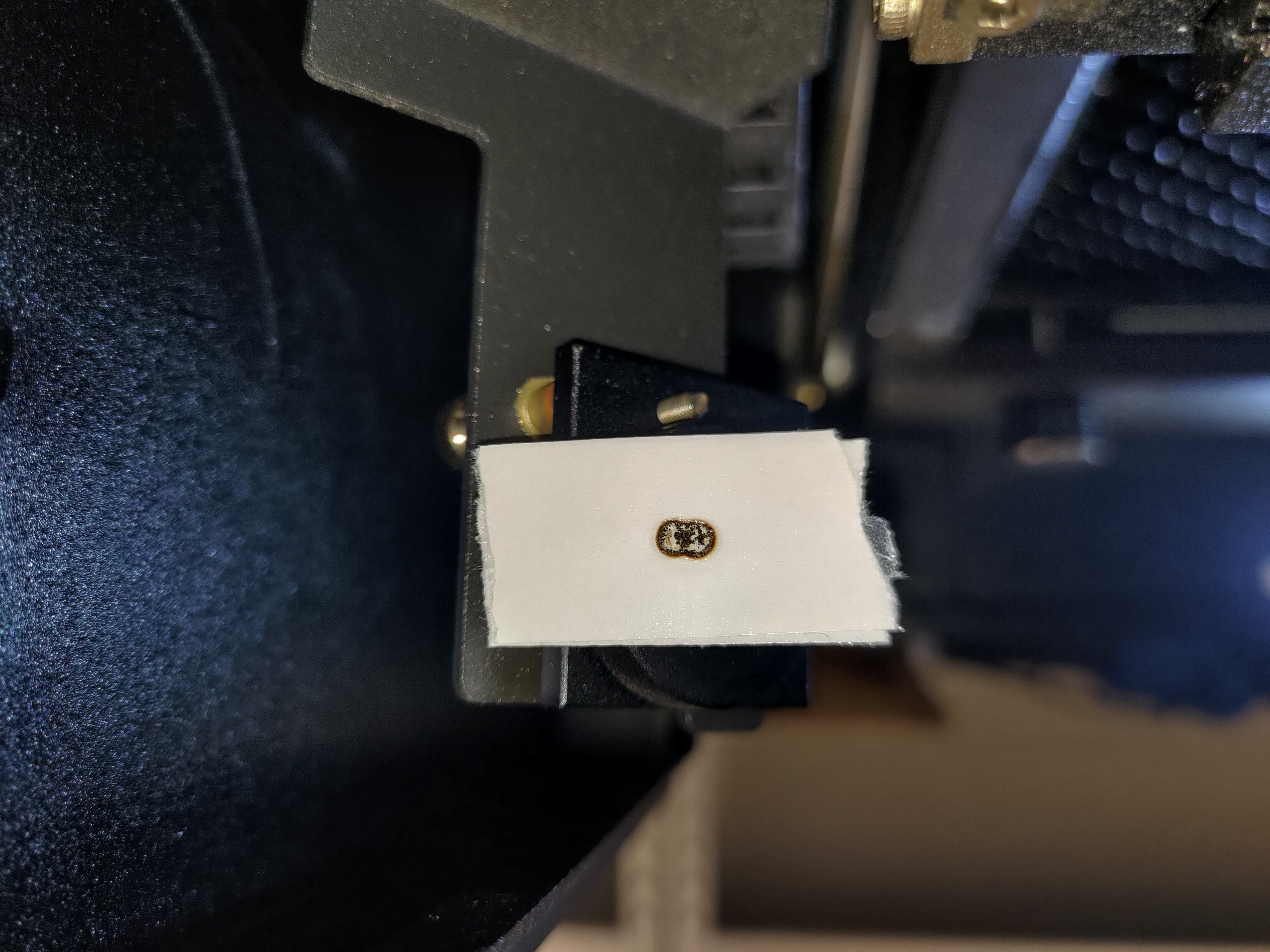

Coloque a fita do 2º espelho fita adesiva no papel. Anote a posição e o número de pulsos como na foto abaixo.

Passo 8 - Verifique o Caminho do 2º ao 3º Espelho:
Este passo é para verificar se o caminho está alinhado do 2º espelho ao 3º espelho.

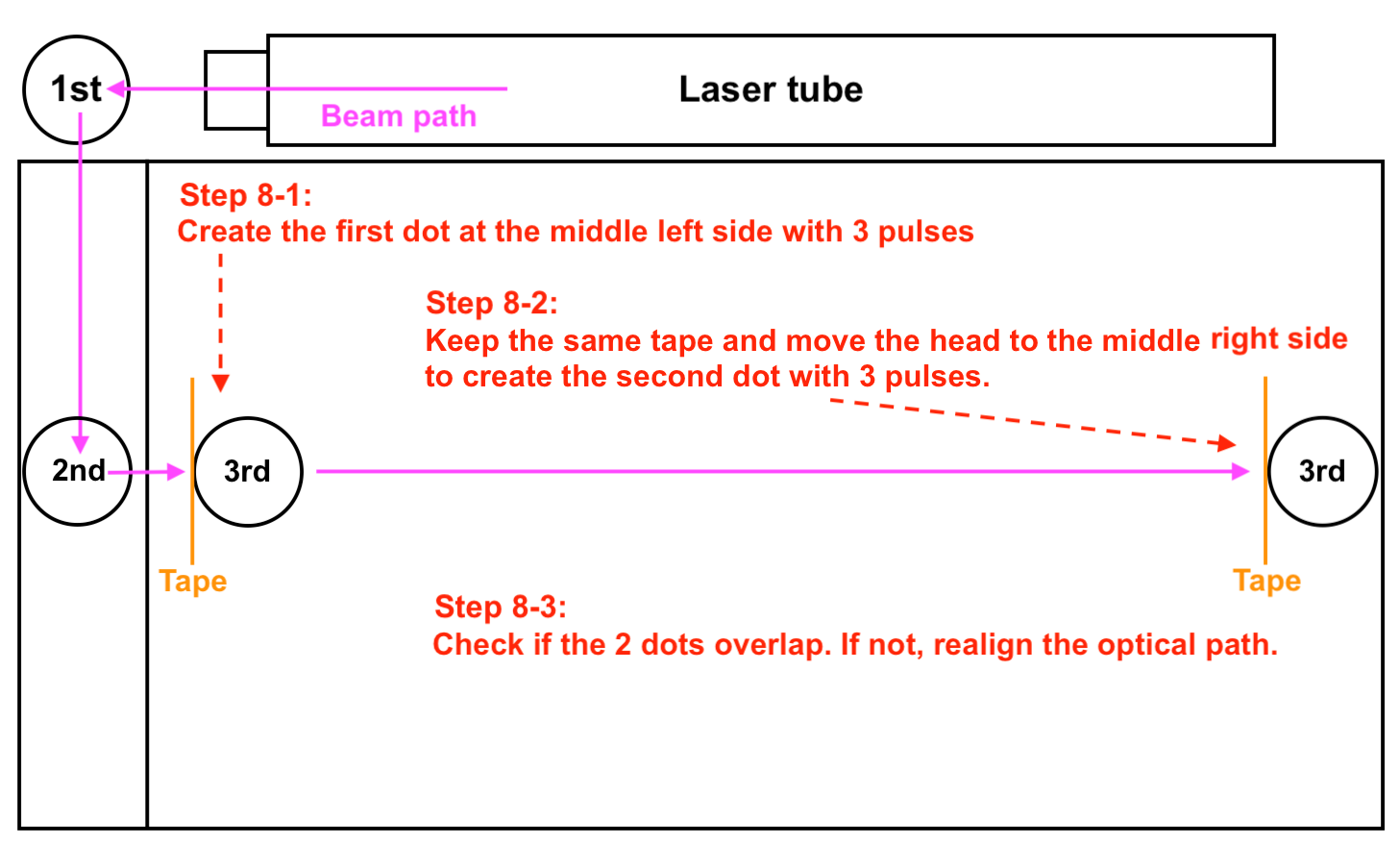

Visão geral da etapa:

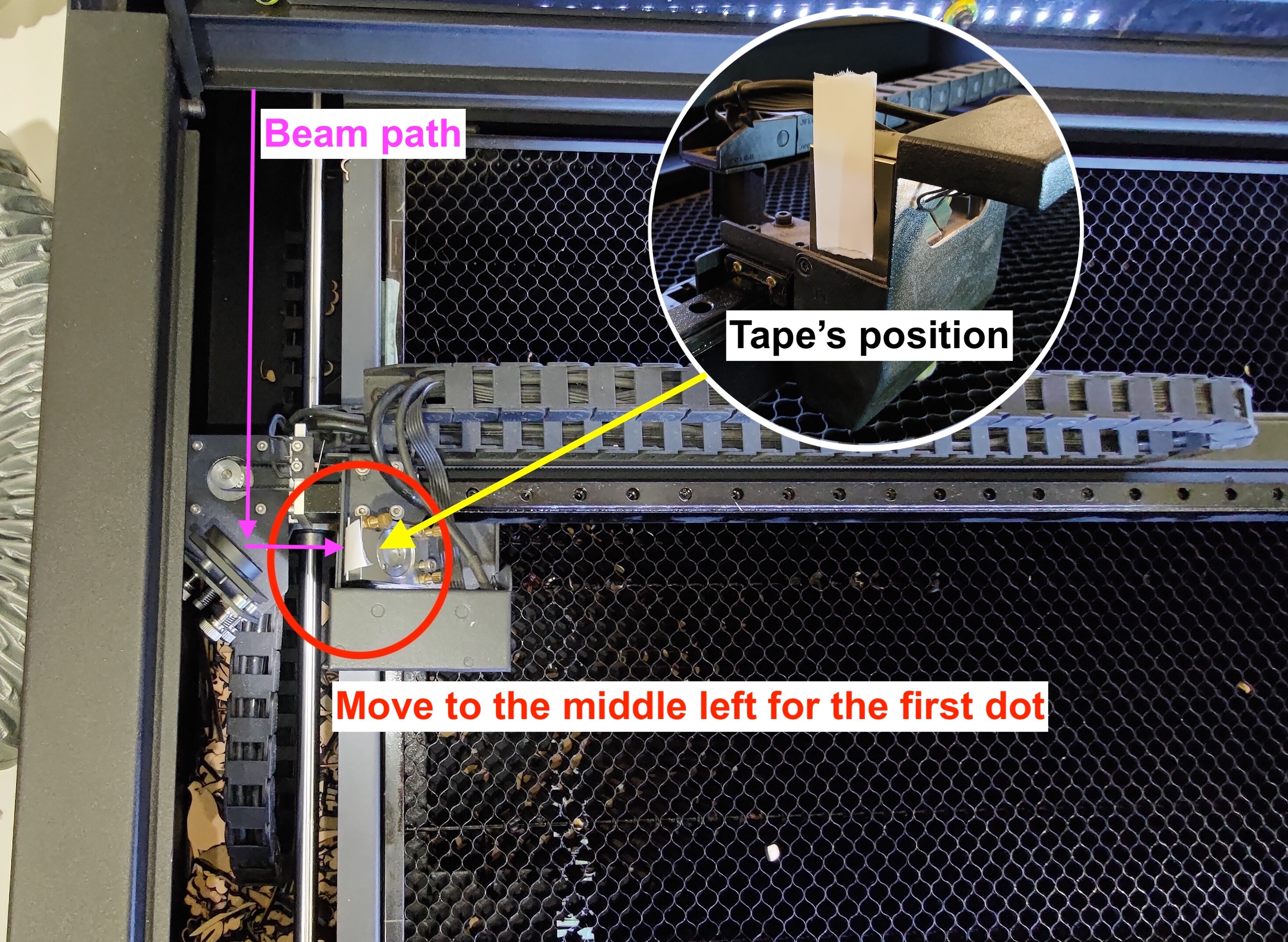

Passo 8-1 - Crie o Primeiro Ponto para a Posição do Meio-esquerda:

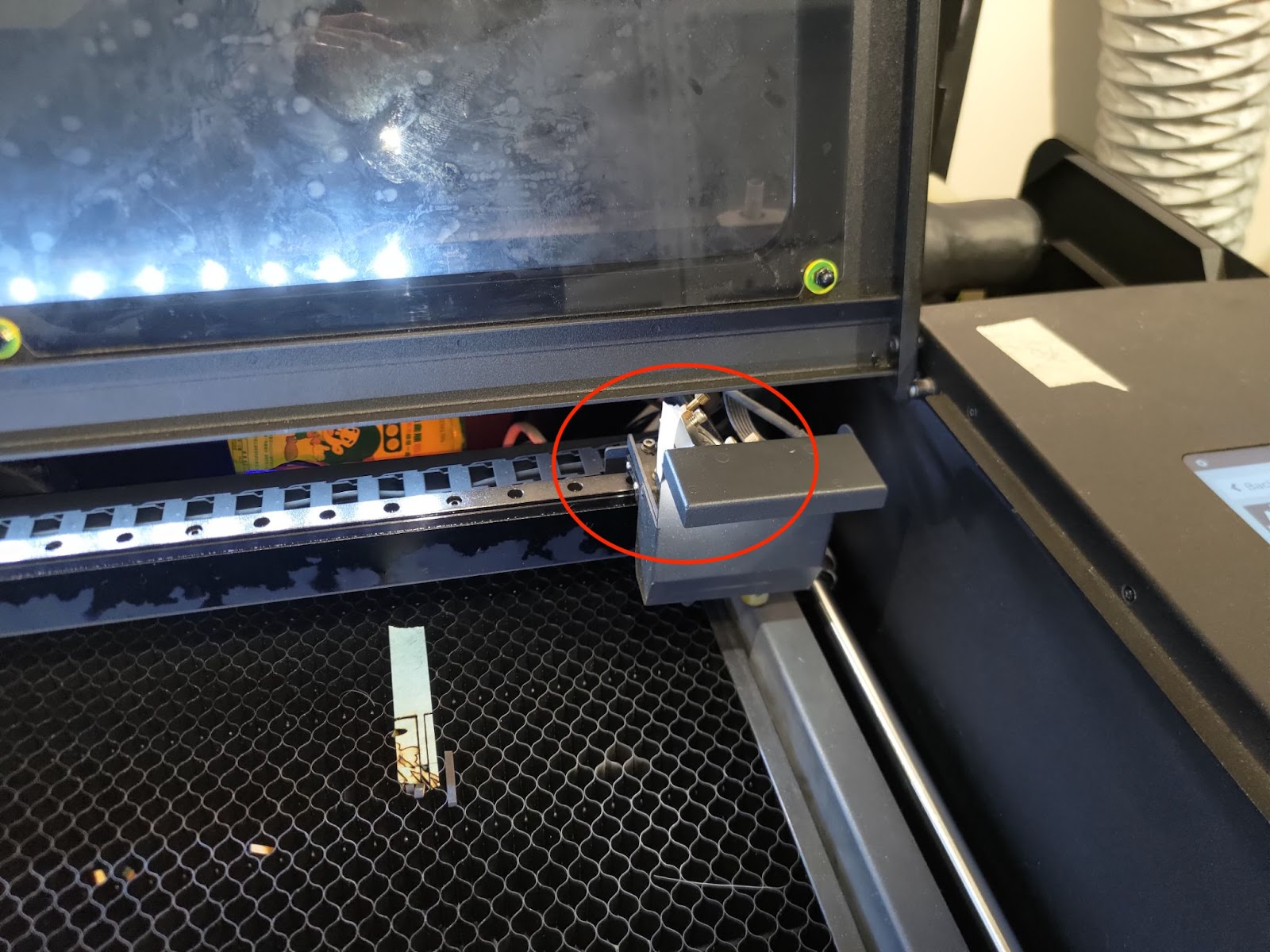

Coloque uma fita adesiva de duas camadas no 3º espelho e mova a cabeça para a posição meio-esquerda .
Faça três pulsos para criar o primeiro ponto.


Passo 8-2 - Crie o Segundo Ponto para a Posição do Meio-direita:

Mantenha a mesma fita adesiva no 3º espelho e mova a cabeça para a posição meio-direita.
Faça três pulsos para criar o segundo ponto.

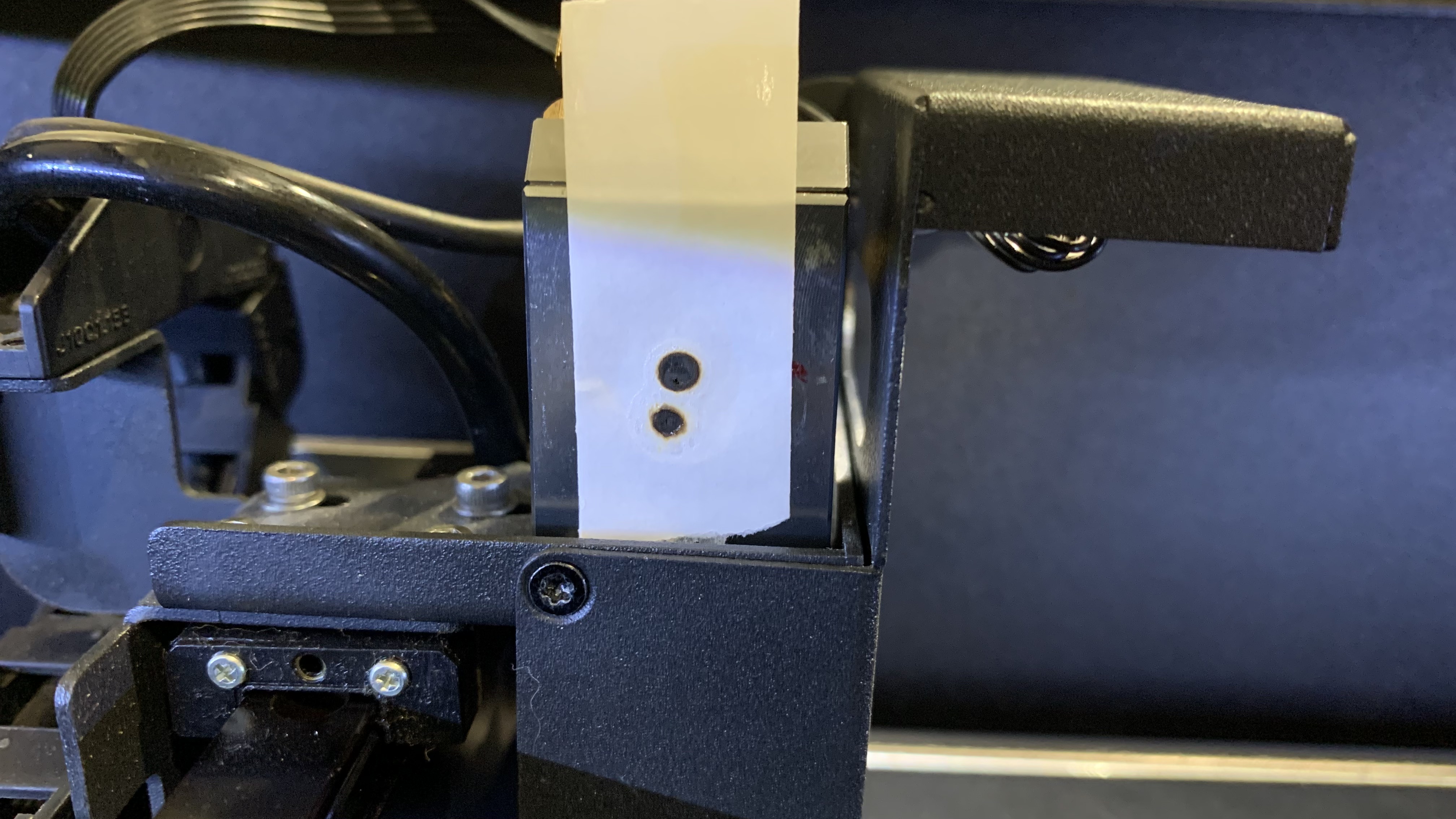

Passo 8-3 - Verifique se o primeiro e o segundo pontos se sobrepõem

Se seus pontos se sobrepuserem perfeitamente, como na foto de bom exemplo abaixo, isso indica que o caminho está alinhado corretamente. Você pode prosseguir para o Passo 8-5.

Se eles não se sobrepuserem, isso indica que do 2º espelho ao 3º espelho, o caminho óptico está desalinhado e o 2º espelho precisa ser ajustado.

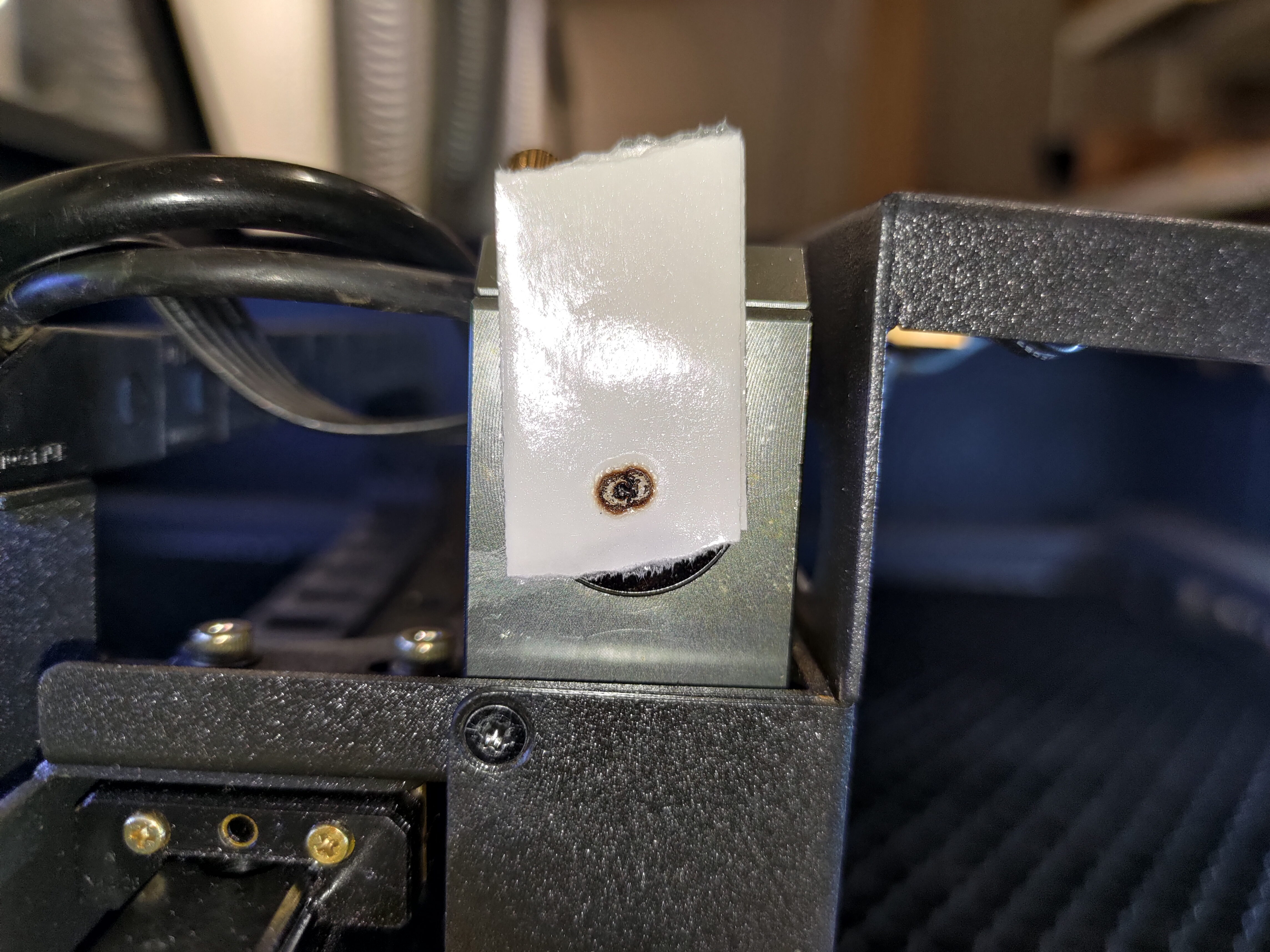

Bom exemplo:

Mau exemplo:

Passo 8-4 - Alinhe o Caminho do 2º Espelho ao 3º Espelho:
Este passo ensinará como alinhar o caminho do 2º espelho ao 3º espelho ajustando os parafusos no 2º espelho.

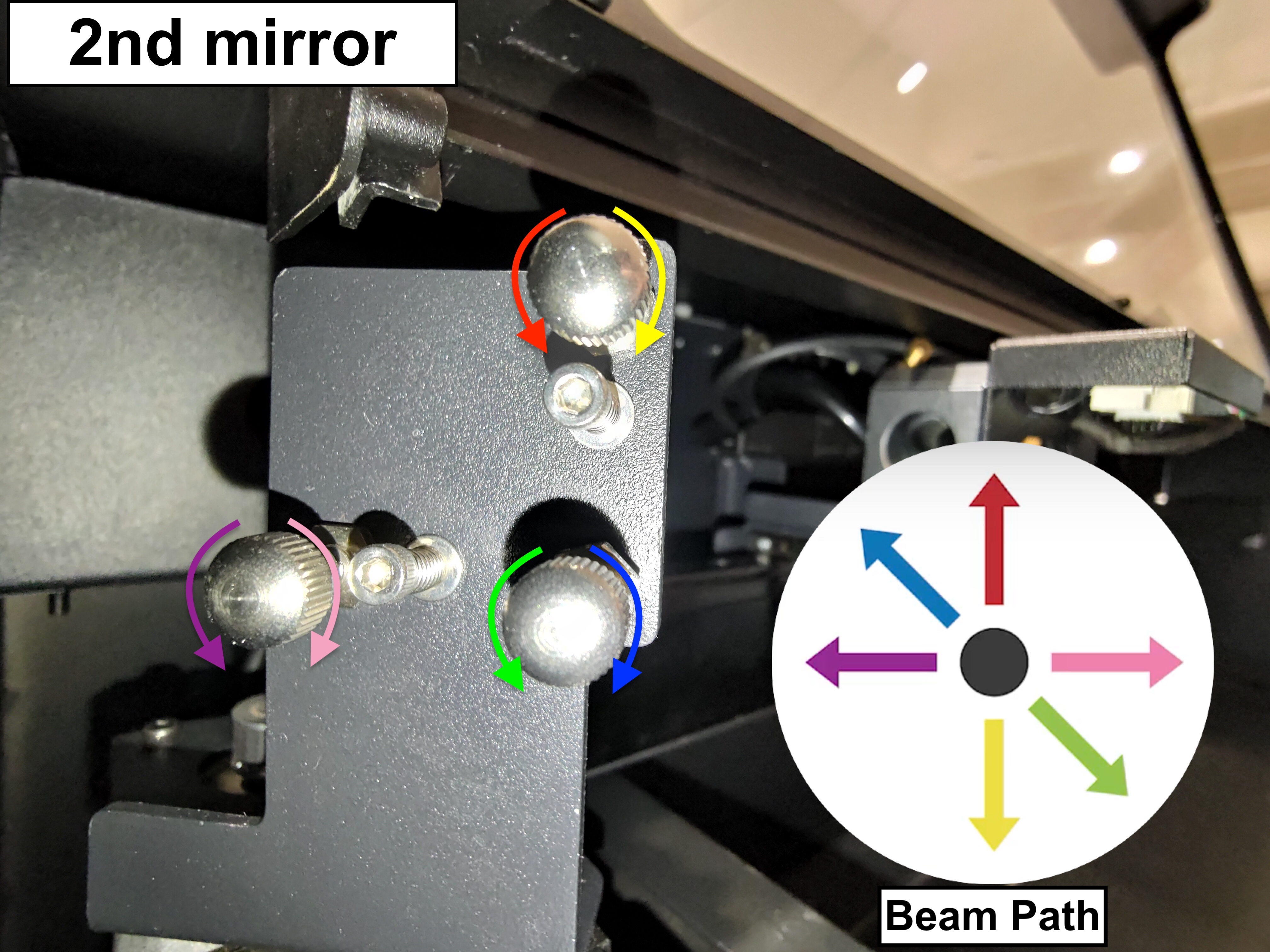

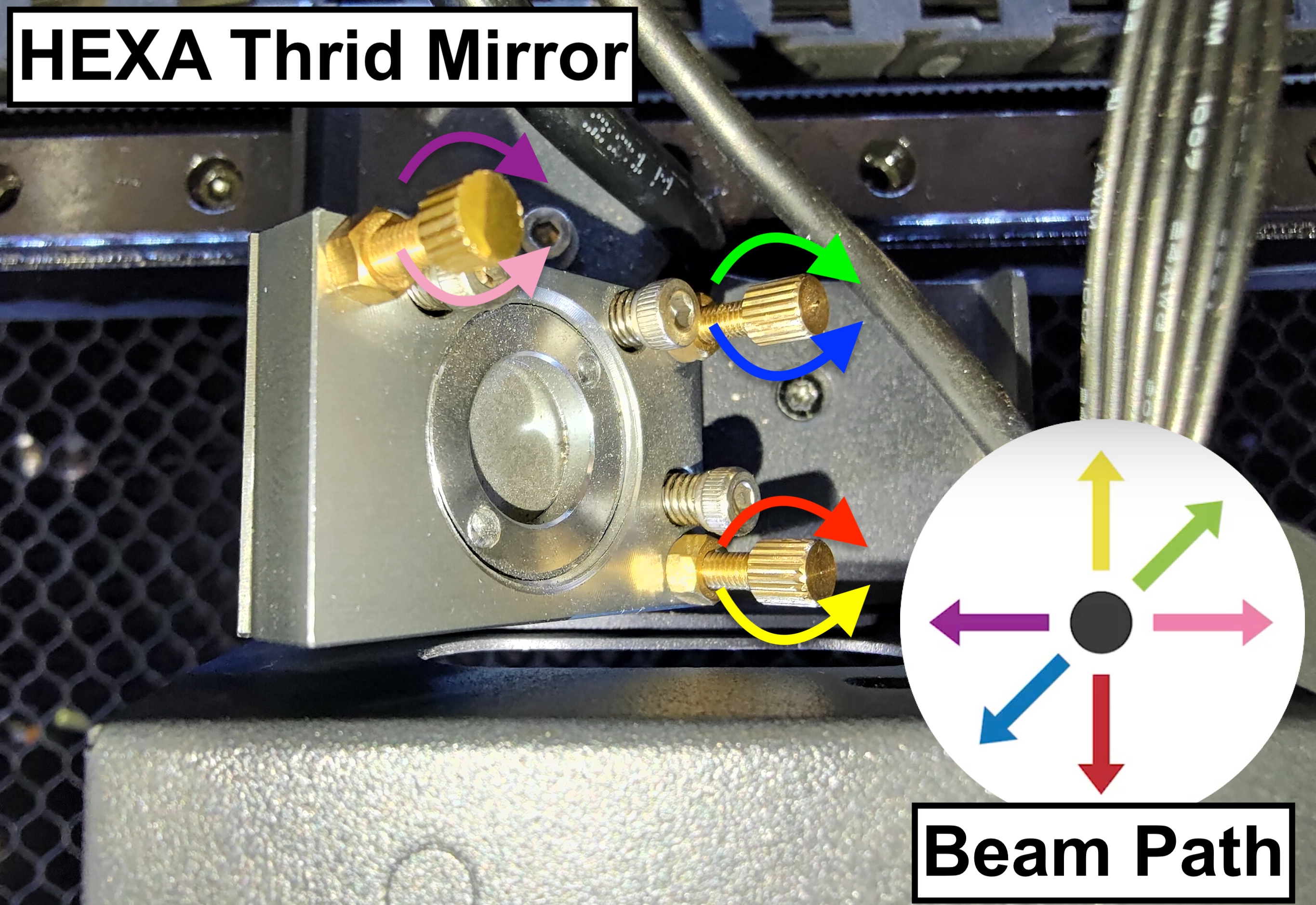

Existem três parafusos no 2º espelho, e girá-los no sentido horário ou anti-horário mudará o caminho do feixe, o que significa a posição do segundo ponto mudará.

Por favor, note que cada vez que você ajustar o parafuso, o caminho pode mudar. Para garantir a precisão, é recomendado remover a fita antiga com os pontos anteriores e usar uma nova fita de duas camadas para confirmar se os novos pontos se sobrepõem.

Passo 8-4-1 - Mire no Parafuso Que Será Ajustado:
Determine a posição do seu segundo ponto e mire no parafuso e sua direção de rotação.

Por favor, veja a foto abaixo e encontre o número que é semelhante à posição do seu segundo ponto:

Antes de ajustar o parafuso, por favor, aprenda como afrouxar corretamente a porca:
- Primeiro, pulverize o álcool nas porcas para derreter o gel ou cola e espere alguns segundos.

- Em seguida, use o alicate para segurar o parafuso e solte a porca com a chave de cabeça dupla por girando-a no sentido anti-horário.

Para #1:
O segundo ponto precisa descer para a direita para sobrepor o primeiro ponto
O parafuso inferior direito precisará ser girado no sentido anti-horário.
Consulte a foto abaixo.

Para #2:
O segundo ponto precisa descer diretamente para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido horário. Consulte a foto abaixo.

Para #3:
O segundo ponto precisa descer primeiro e depois ir para a esquerda para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido horário para fazer o ponto descer.
O parafuso inferior esquerdo precisará ser girado no sentido anti-horário para fazer o ponto ir para a esquerda.
Consulte a foto abaixo.

Para #4:
O segundo ponto precisa ir para a direita para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido horário. Consulte a foto abaixo.

Para #5:
O segundo ponto precisa ir para a esquerda para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido anti-horário.
Consulte a foto abaixo.

Para #6:
O segundo ponto precisa ir para a direita primeiro e depois subir para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido horário para fazer o ponto ir para a direita.
O parafuso superior direito precisará ser girado no sentido anti-horário para fazer o ponto subir.
Consulte a foto abaixo.

Para #7:
O segundo ponto precisa ir diretamente para cima para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido anti-horário. Consulte a foto abaixo.

Para #8:
O segundo ponto precisa ir para cima e para a esquerda para sobrepor o primeiro ponto
O parafuso inferior direito precisará ser girado no sentido horário. Consulte a foto abaixo.

Passo 8-4-2 - Aperte a Porca Após o Ajuste:
Por favor aperte a porca após ajustar o parafuso girando-a no sentido horário.

Passo 8-5 - Verifique a Posição do Ponto na Entrada do 3º Espelho
Se o caminho do 2º para o 3º espelho estiver alinhado, use a ferramenta OPA para verificar se o ponto está no centro da entrada do 3º espelho.

Por favor, use o link para baixar o arquivo e use um acrílico transparente de 3mm para gravar e cortar.

O círculo da ferramenta corresponderá à entrada, como na foto abaixo.

Se sua máquina não conseguir cortar nenhuma área da mesa, você terá que fazer uma ferramenta temporária.
Por favor, use um pedaço de fita adesiva transparente e dobre-a para cobrir a parte adesiva.
Desenhe duas linhas como nas fotos abaixo:

O centro das linhas na fita será o centro da entrada redonda.
(Sugere-se marcar duas marcas como os pontos vermelhos na foto abaixo para alinhar as linhas na fita.)

Passo 8-5-1 - Crie o Ponto:

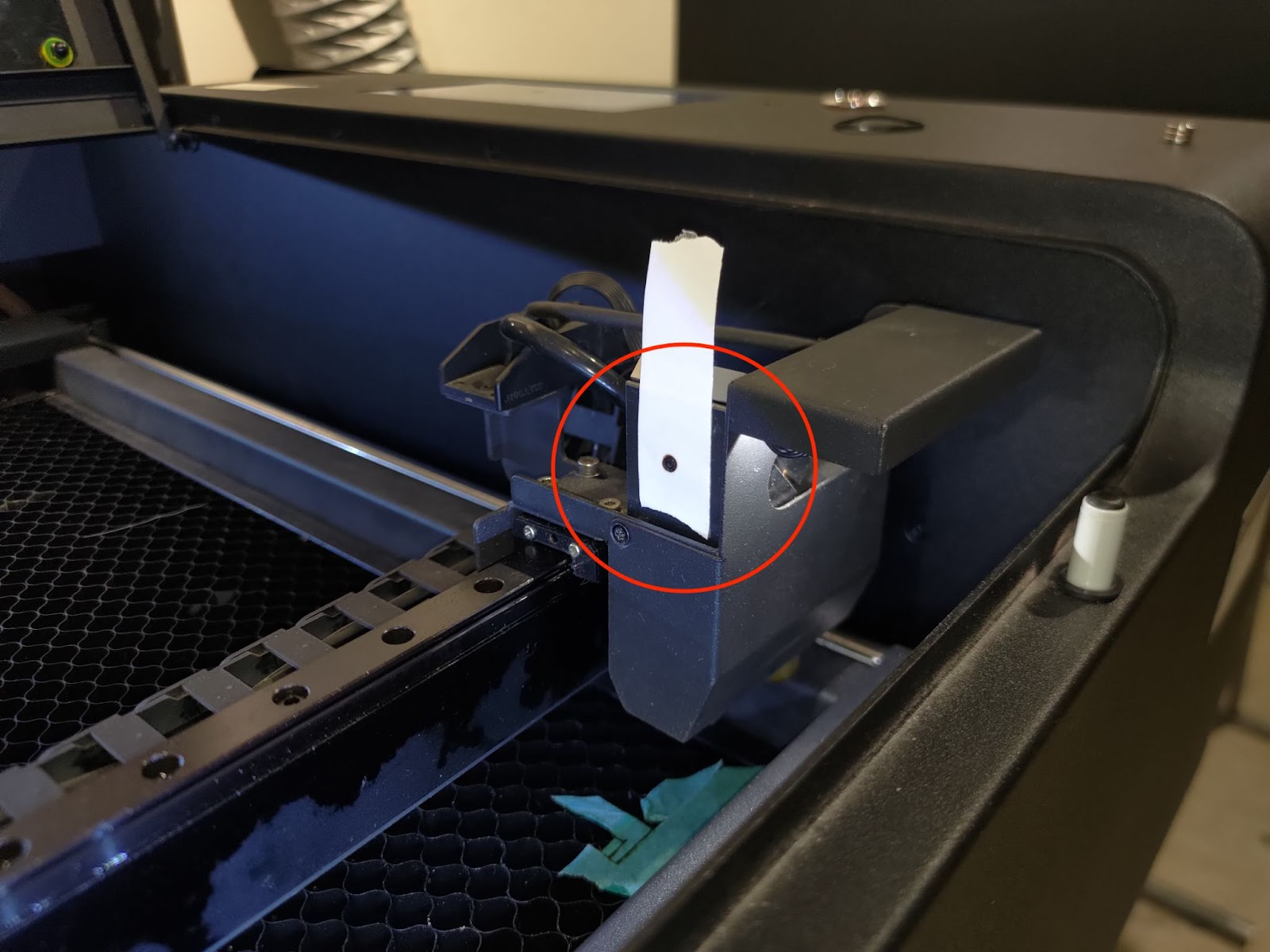

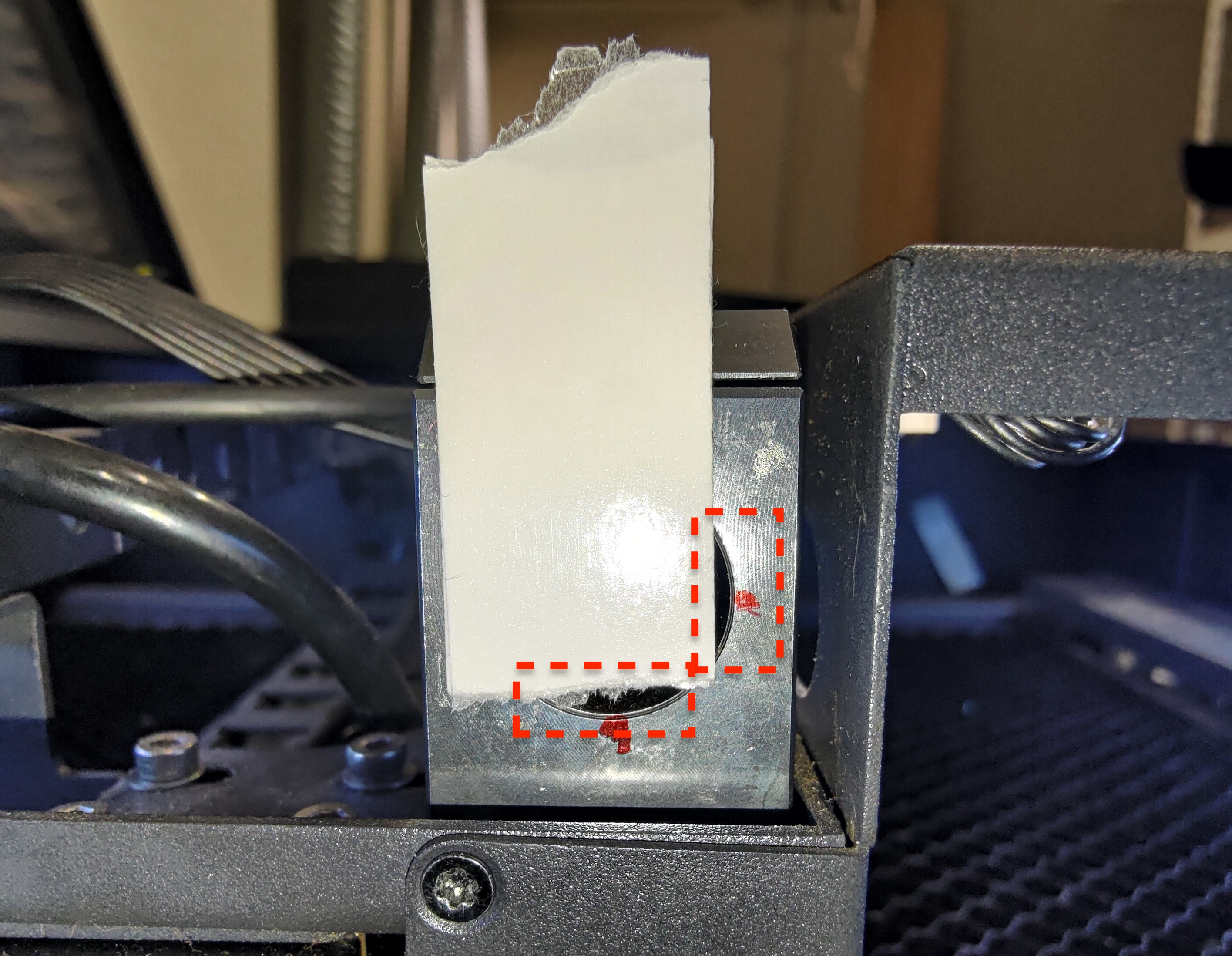

Coloque uma fita dupla face na entrada do 3º espelho.
Não cubra o círculo (entrada) completamente, deixe um pouco para fora para alinhar a posição da ferramenta OPA.

Mova a cabeça para o centro da mesa e faça 5 pulsos.

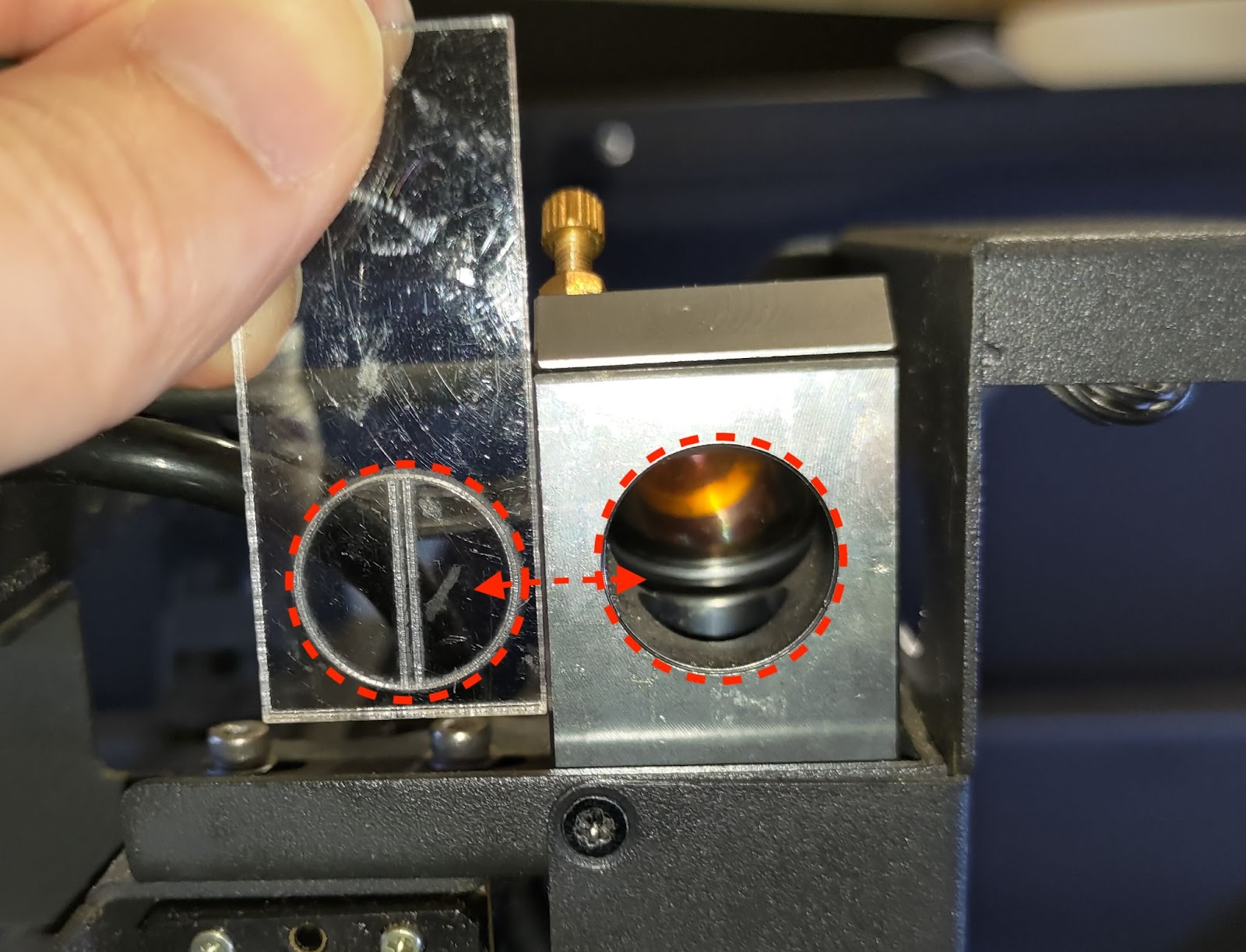

Etapa 8-5-2 - Verifique a Linha Vertical com a Ferramenta:
Use a ferramenta para verificar se o ponto está no centro verticalmente.

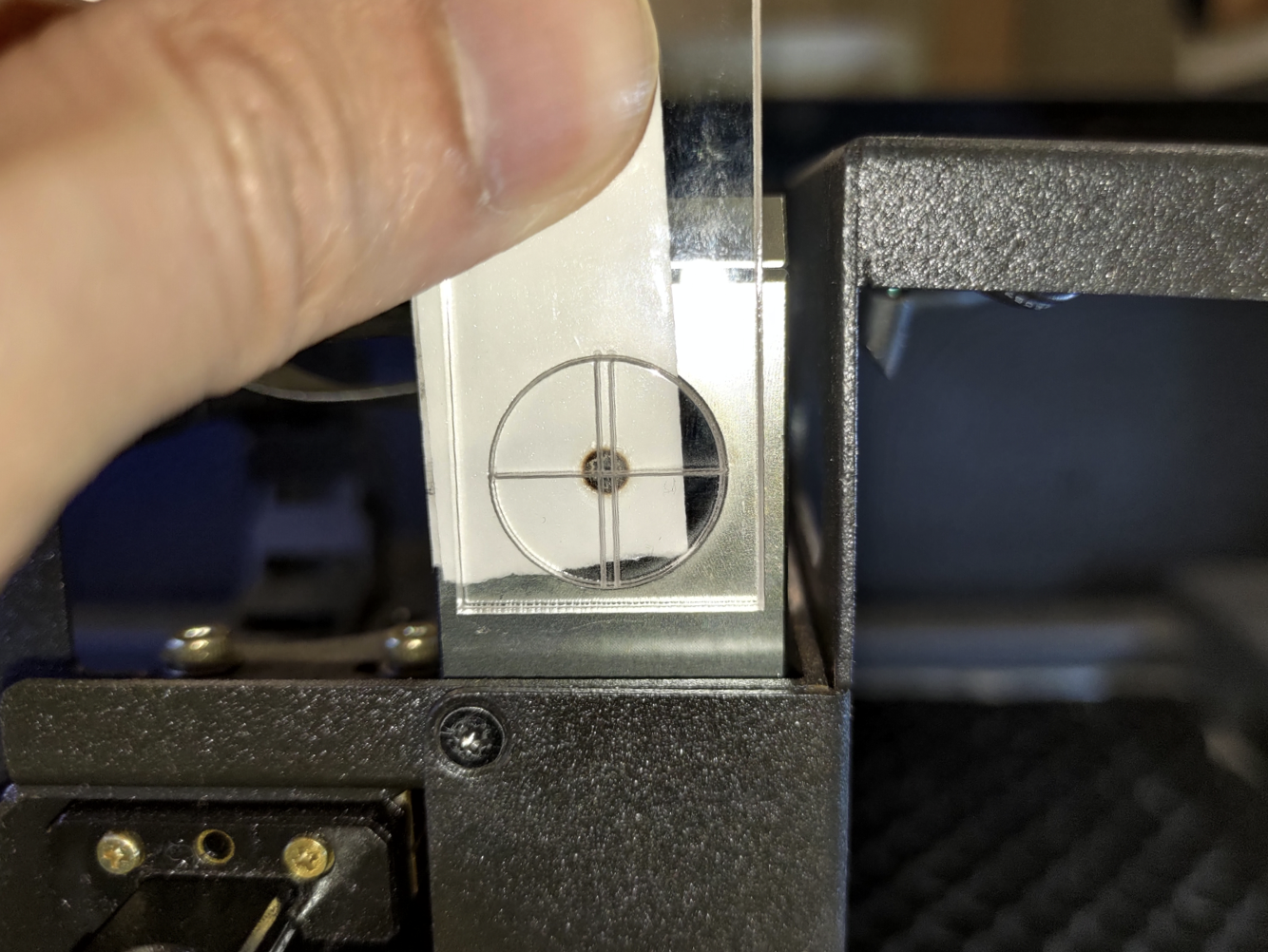

Para a ferramenta de acrílico:

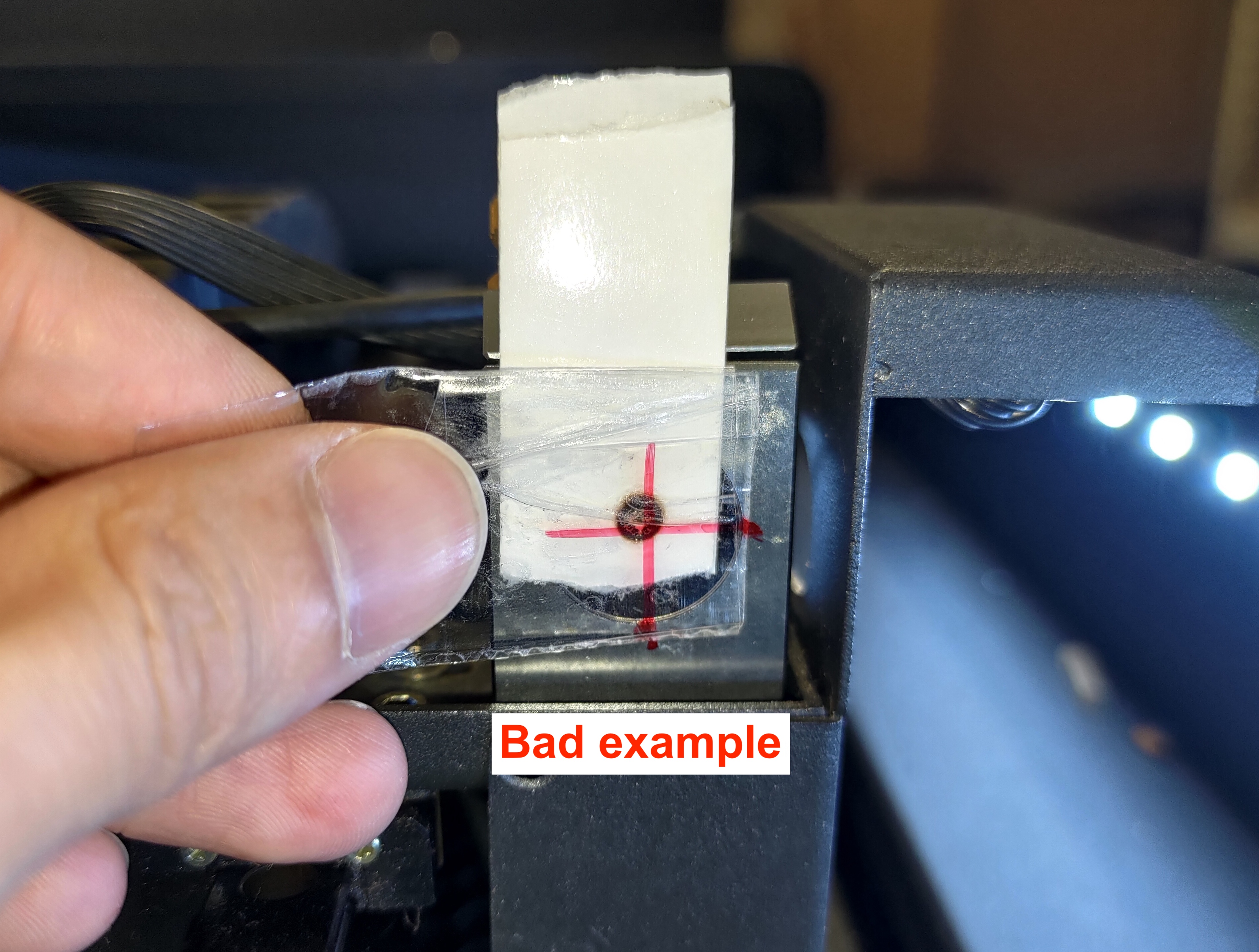

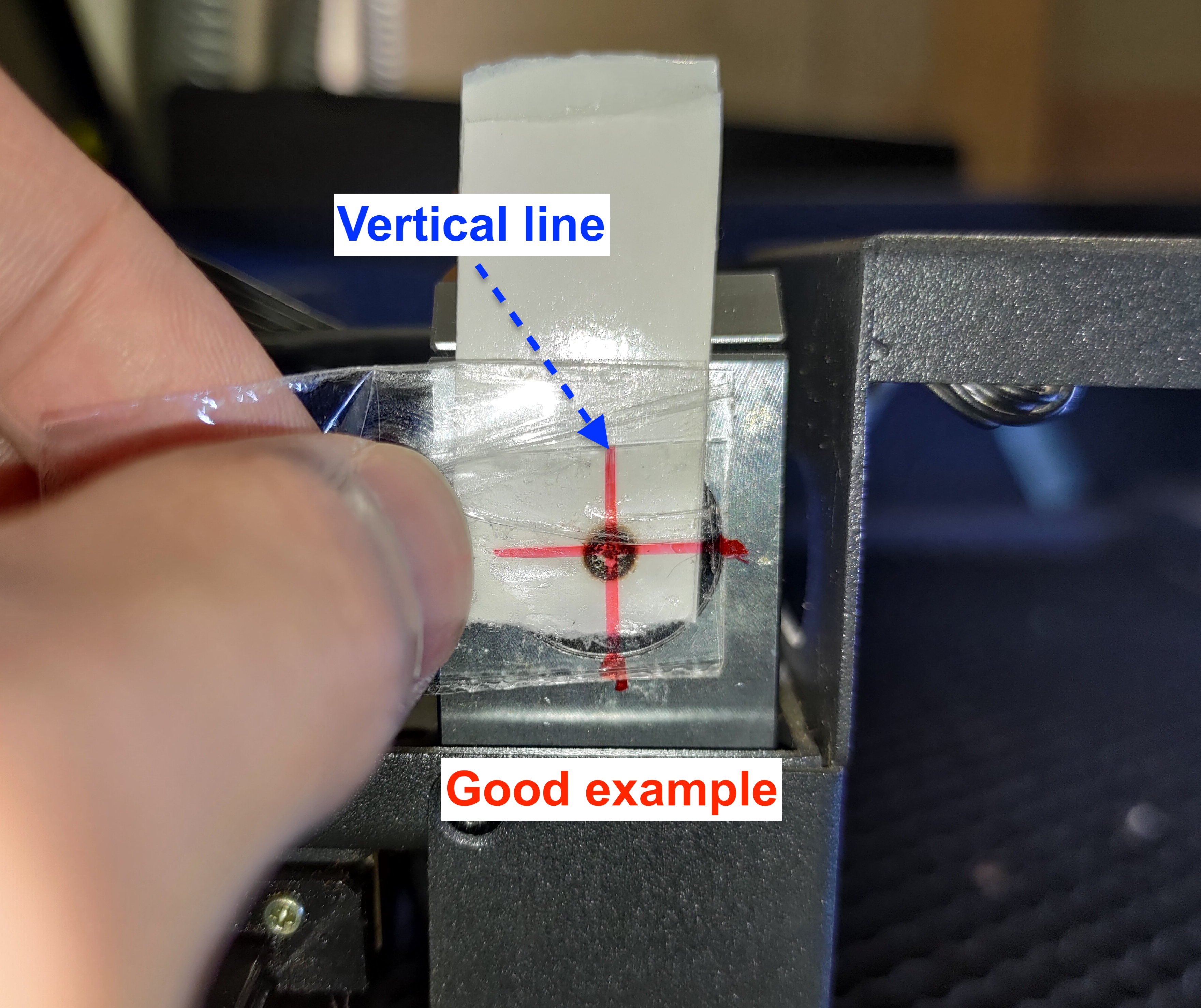

Para a ferramenta de fita:

- Se o seu ponto estiver no centro, por favor, vá para a Etapa 8-5-3.
- Se o seu ponto não estiver no centro, por favor, consulte as instruções sobre como ajustar a posição da cabeça do laser abaixo.

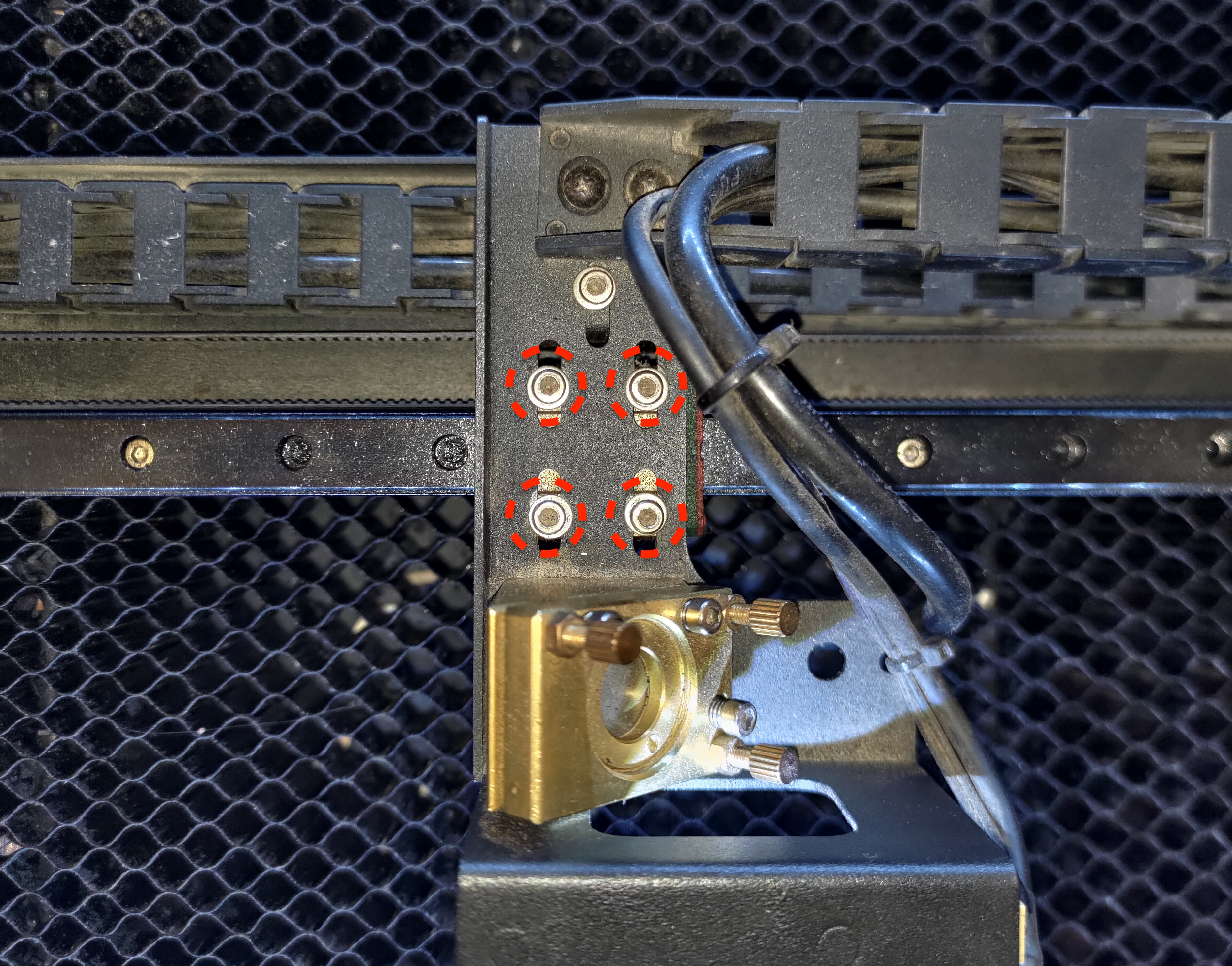

Afrouxe ligeiramente estes 4 parafusos:

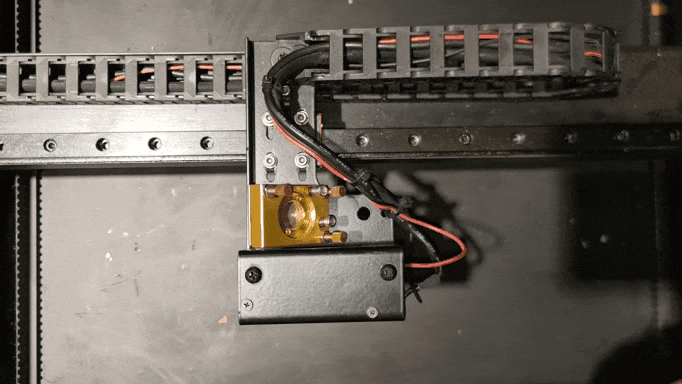

Após afrouxar os parafusos, a cabeça agora pode ser empurrada para dentro ou para fora.
- Empurrar para fora:

- Empurrar para dentro:

Após mover a cabeça, por favor, aparafuse de volta os parafusos e a calibração da câmera deve ser realizada.

Etapa 8-5-3 - Verifique a Linha Horizontal com a Ferramenta:

Após verificar a linha vertical, por favor, use a ferramenta para verificar a linha horizontal em que o ponto deve estar no centro ou um pouco acima da linha também será aceito.

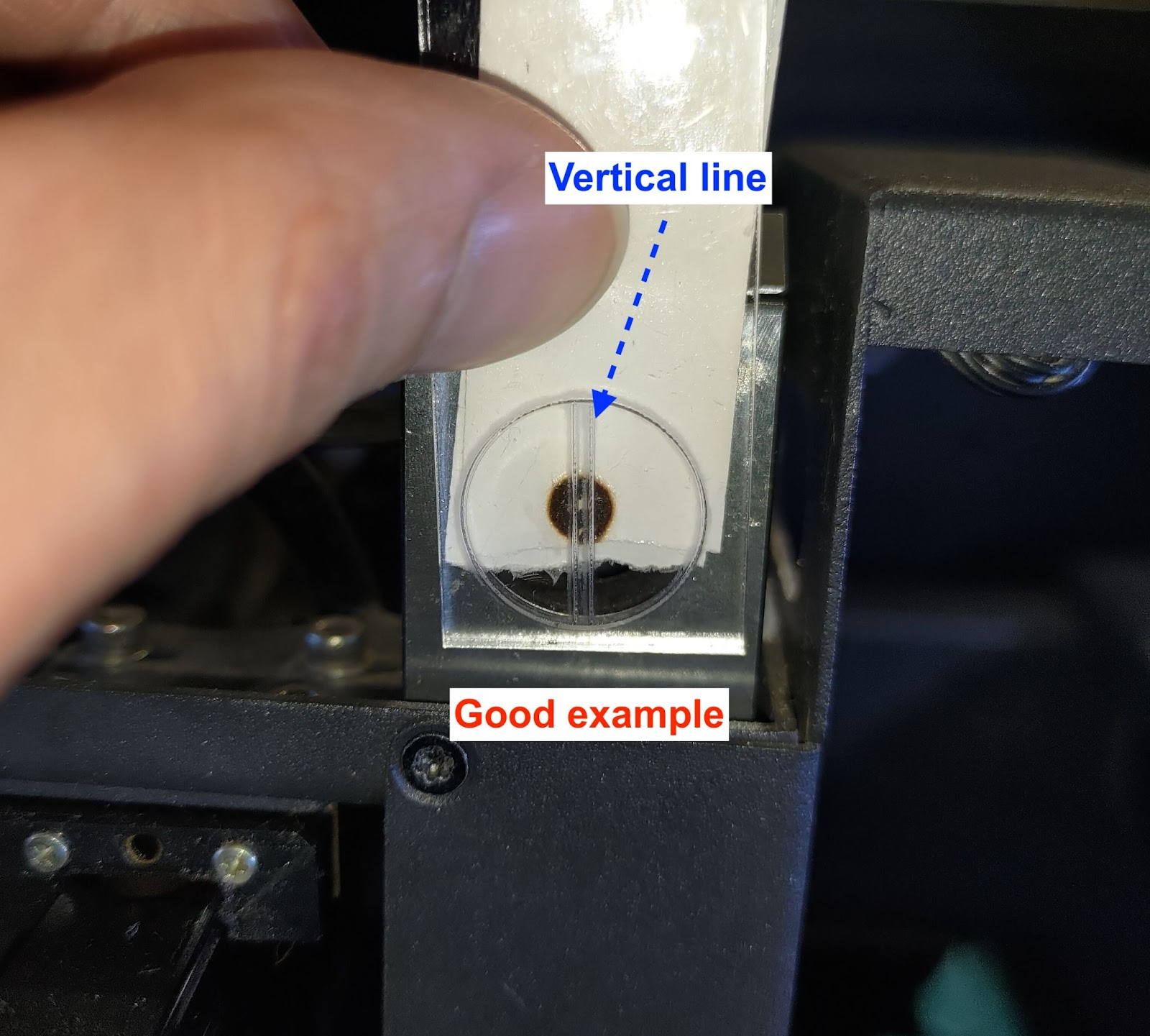

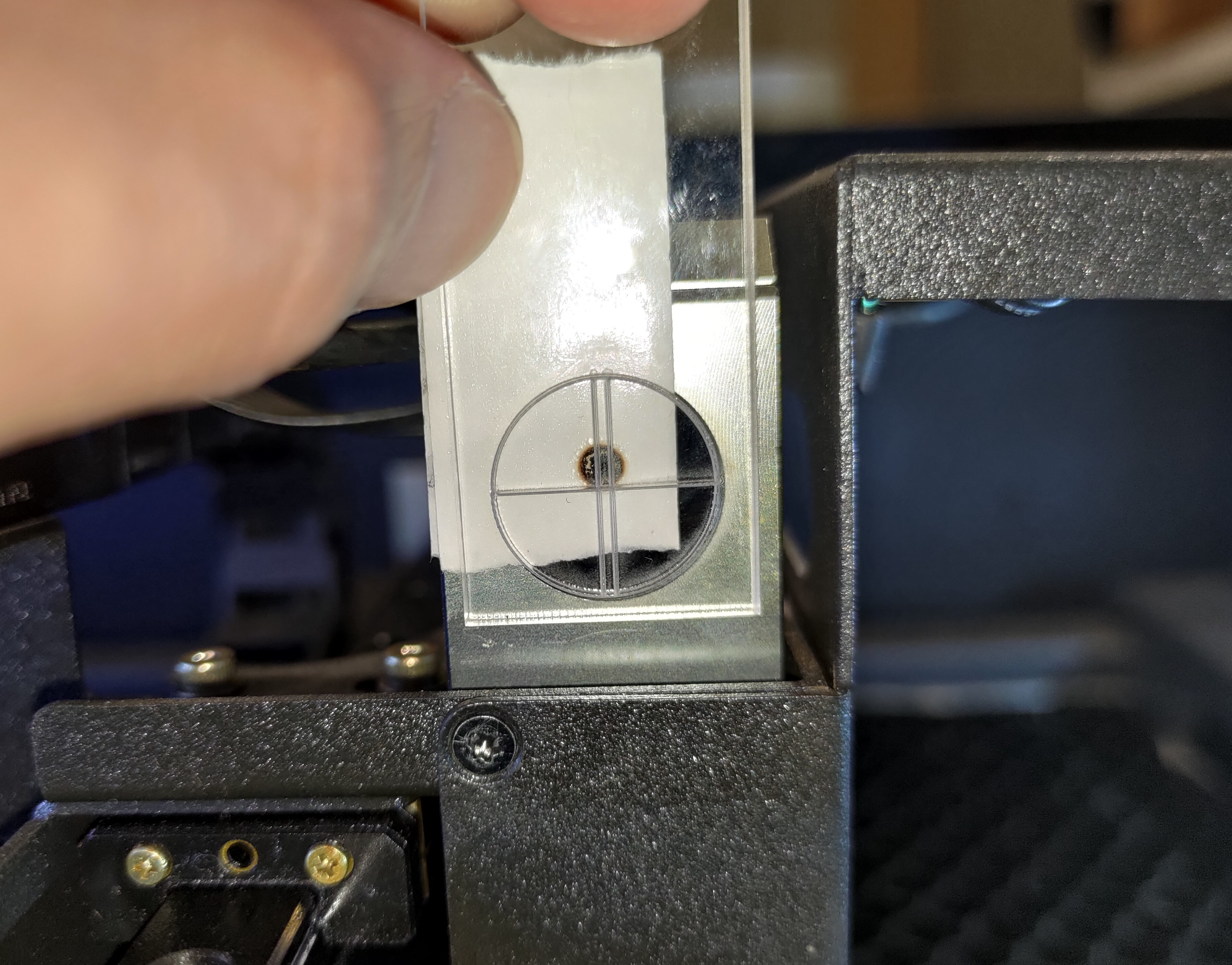

Ferramenta de acrílico - Exemplo perfeito:

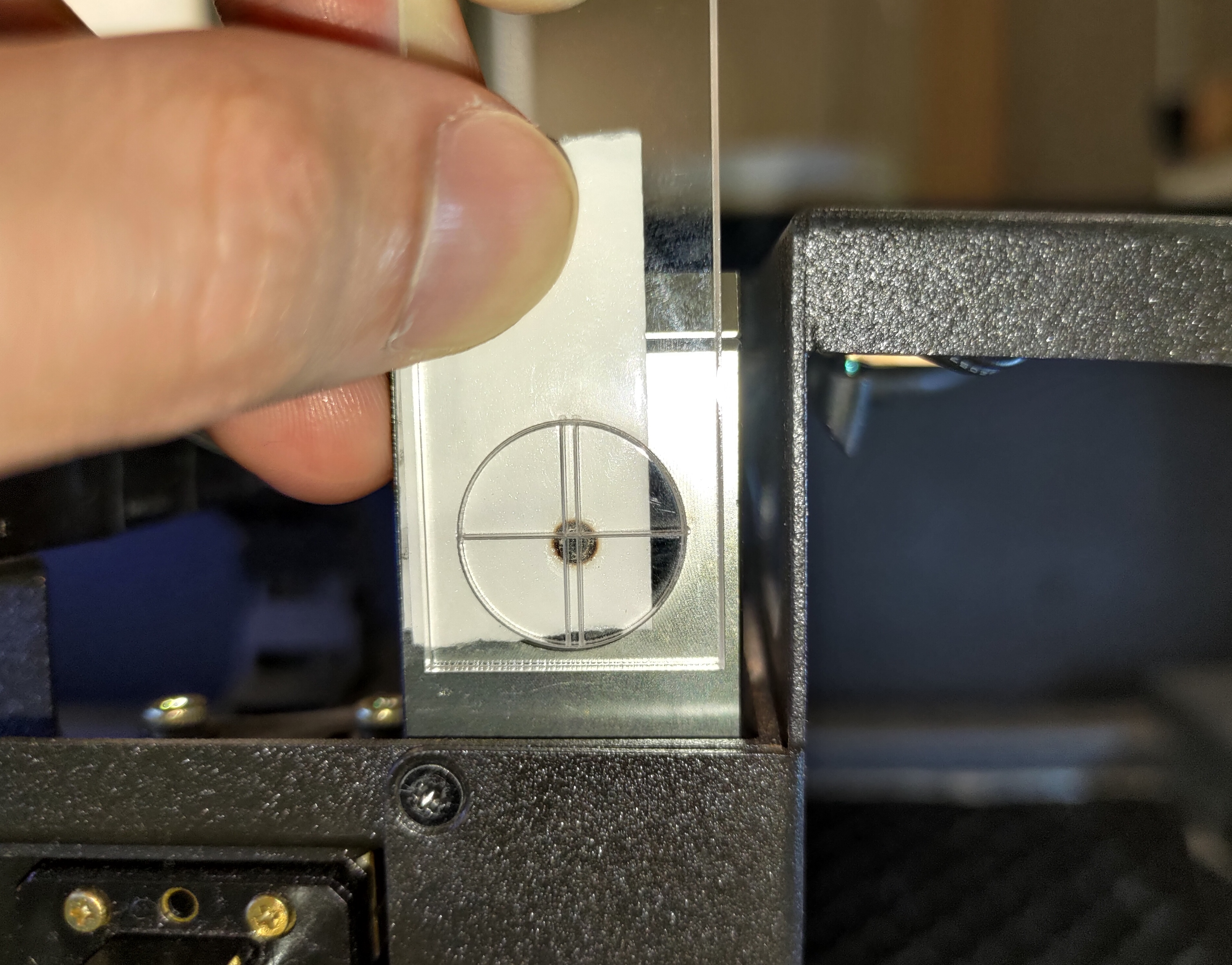

Ferramenta de acrílico - Exemplo aceitável:

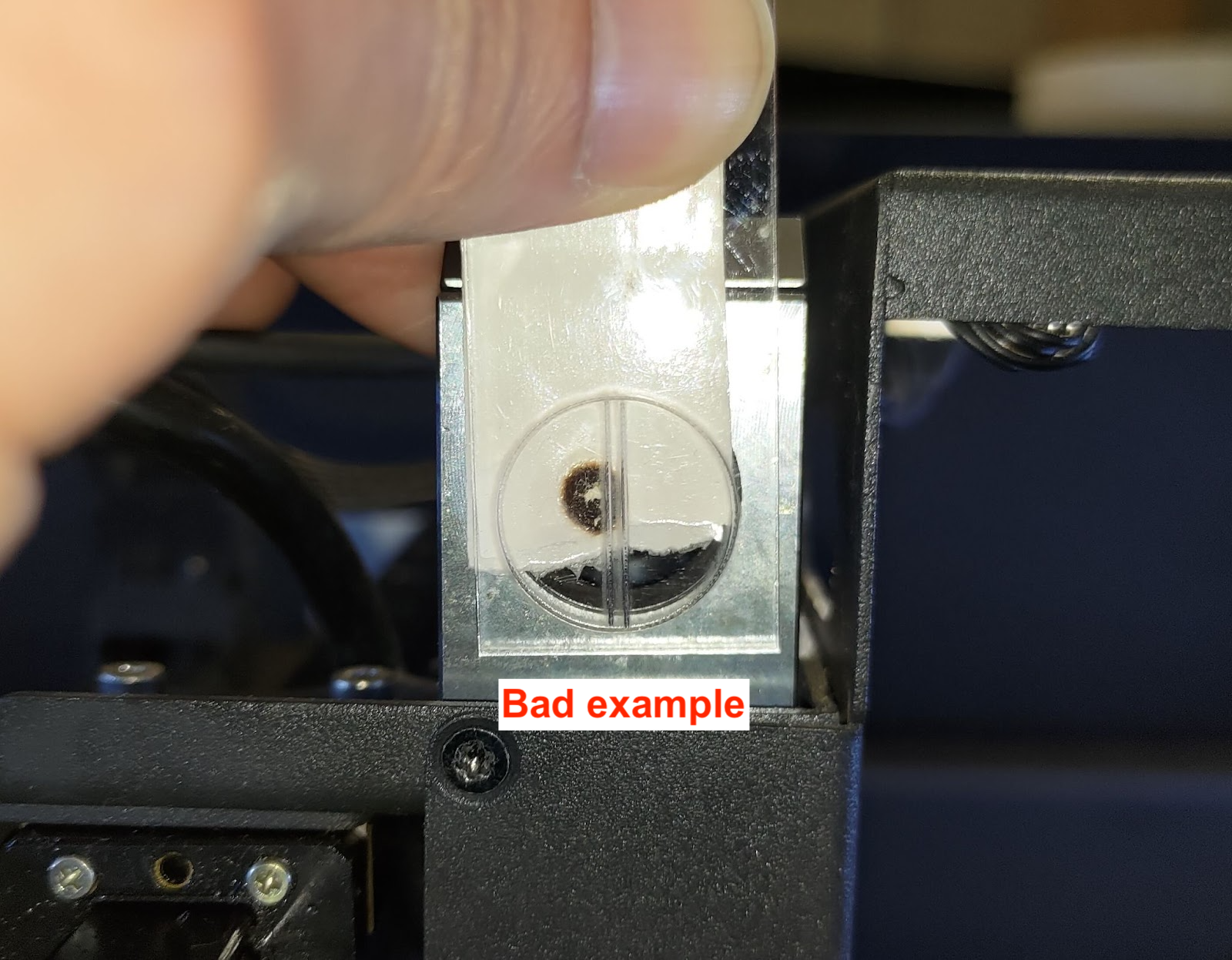

Ferramenta de acrílico - Exemplo ruim:

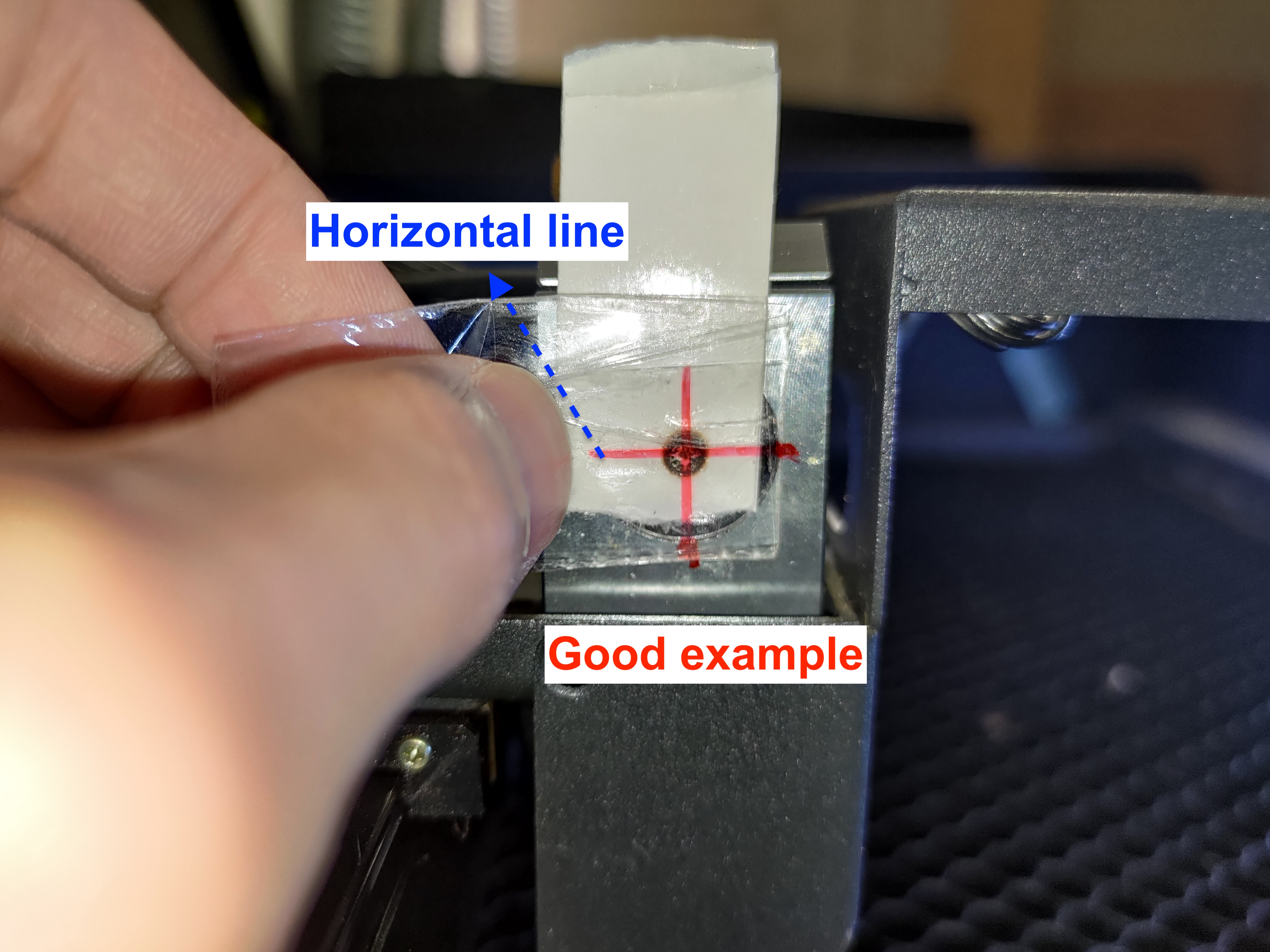

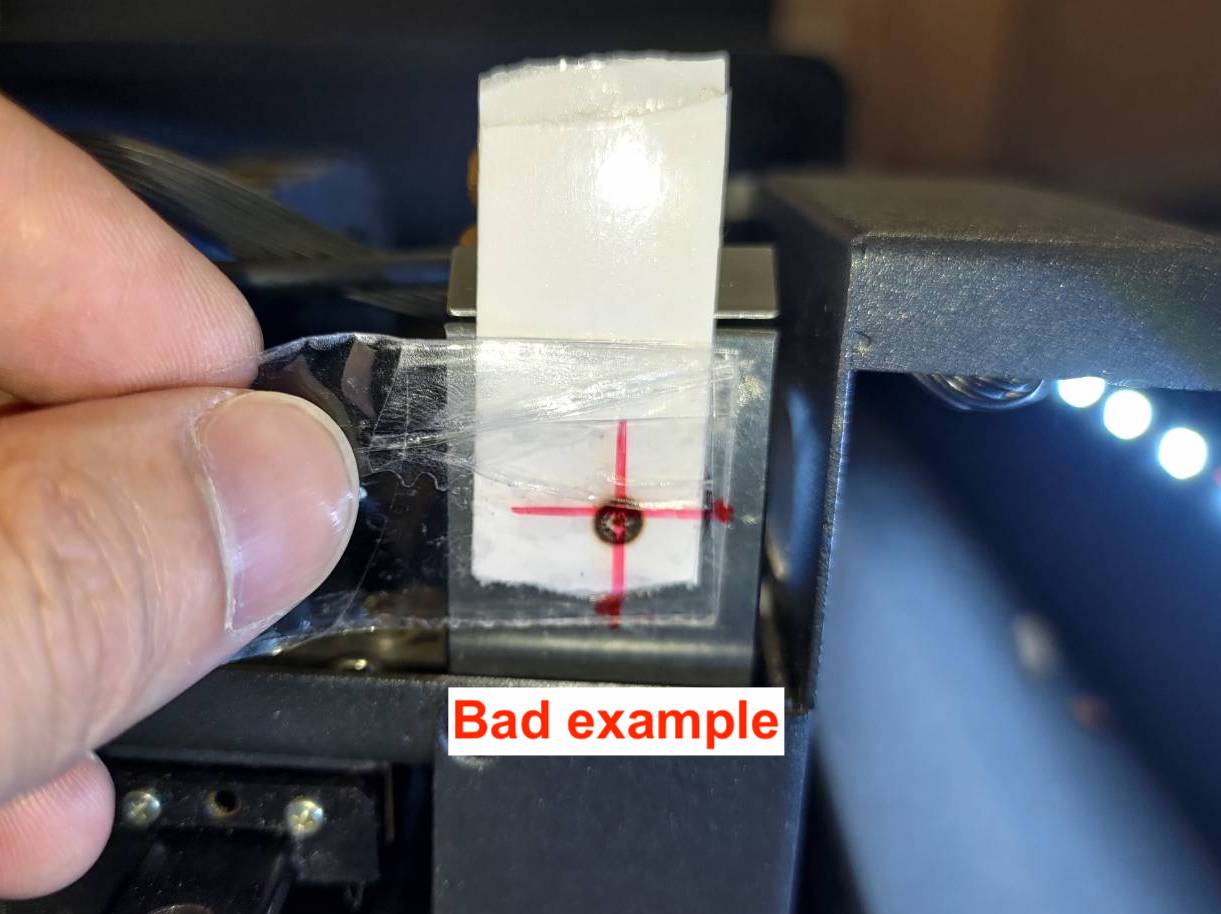

Para a ferramenta de fita:

Se o seu ponto estiver abaixo da linha horizontal, entre em contato com o seu revendedor local e informe que o seu ponto está abaixo da linha horizontal.

Etapa 8-6 - Colete a Fita do 3º Espelho:
Coloque uma fita adesiva de duas camadas no 3º espelho e mova a cabeça para a posição meio-esquerda .
Faça 3 pulsos para criar o primeiro ponto.


Mantenha a mesma fita adesiva no 3º espelho e mova a cabeça para a posição meio-direita.
Faça 3 pulsos para criar o segundo ponto.

Remova a fita do 3º espelho e coloque-a no papel.
Anote a posição e o número de pulsos como na foto abaixo.

Etapa 9 - Verifique o Caminho do 3º Espelho até a Ponta do Bico:
Haverá dois locais para verificar.
O primeiro é o centro da mesa.

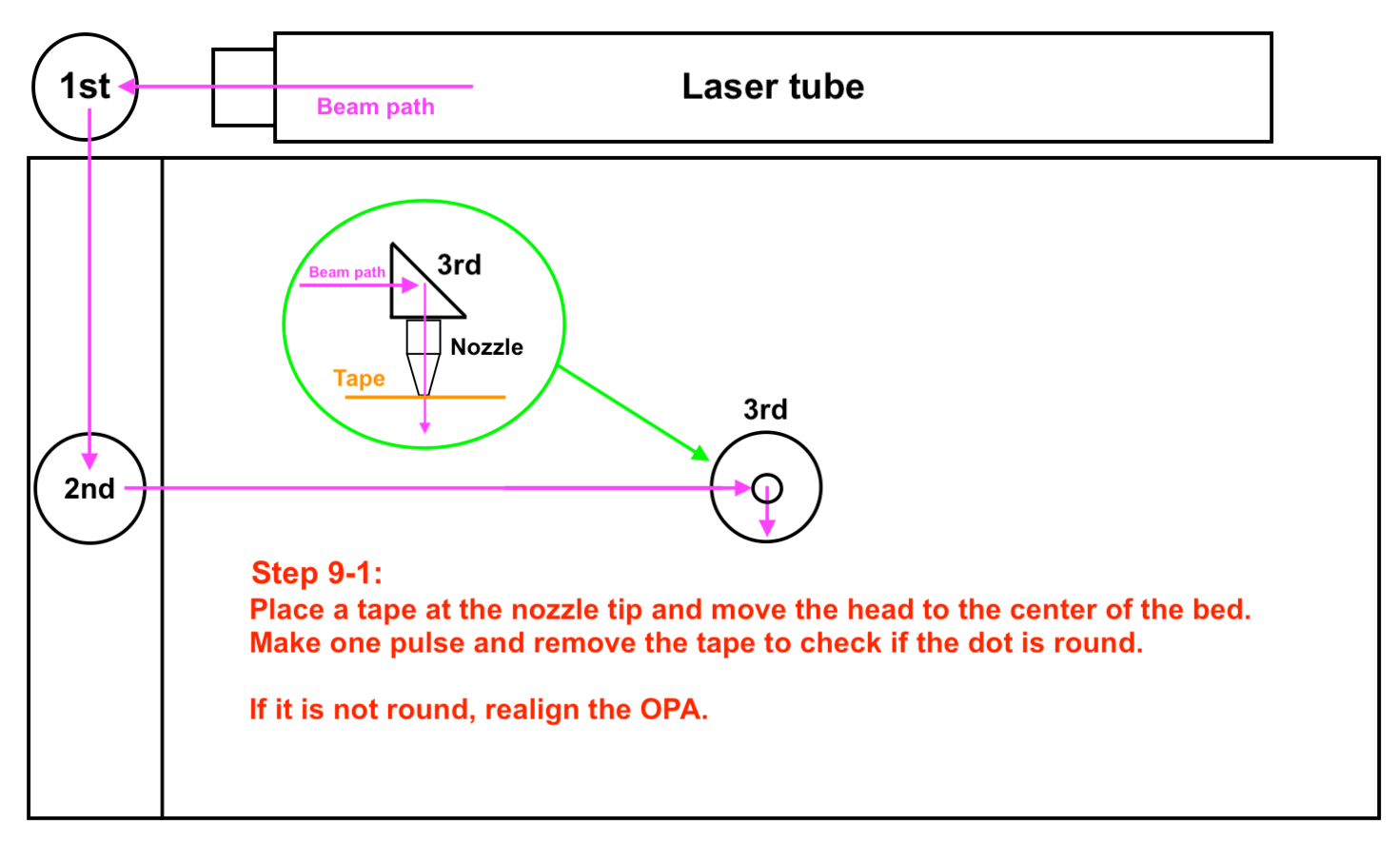

Visão geral da etapa:

O outro é o canto inferior direito da mesa:
Visão geral da etapa:

Etapa 9-1 - Verifique o Caminho do Eixo Z no Centro da Mesa

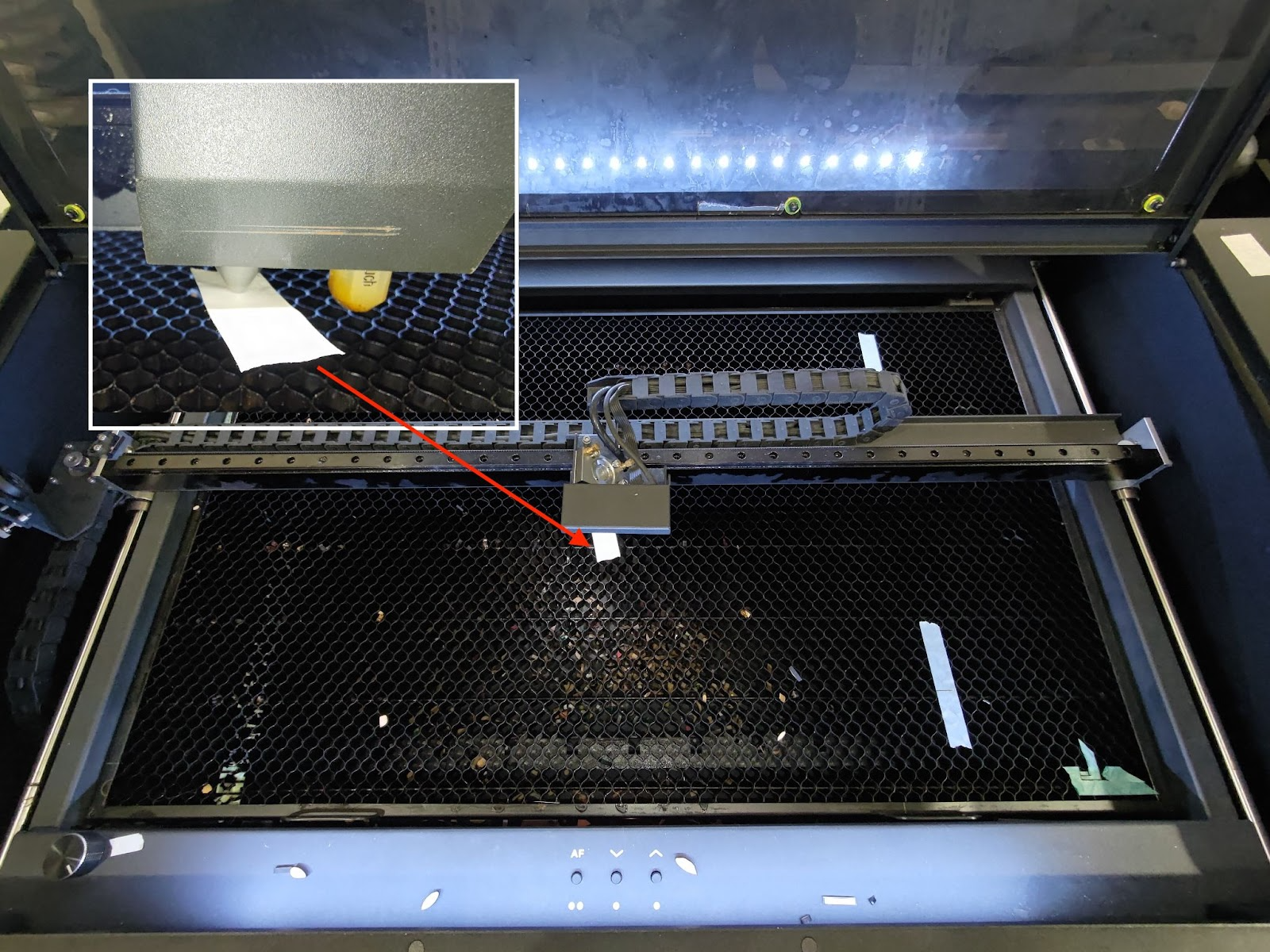

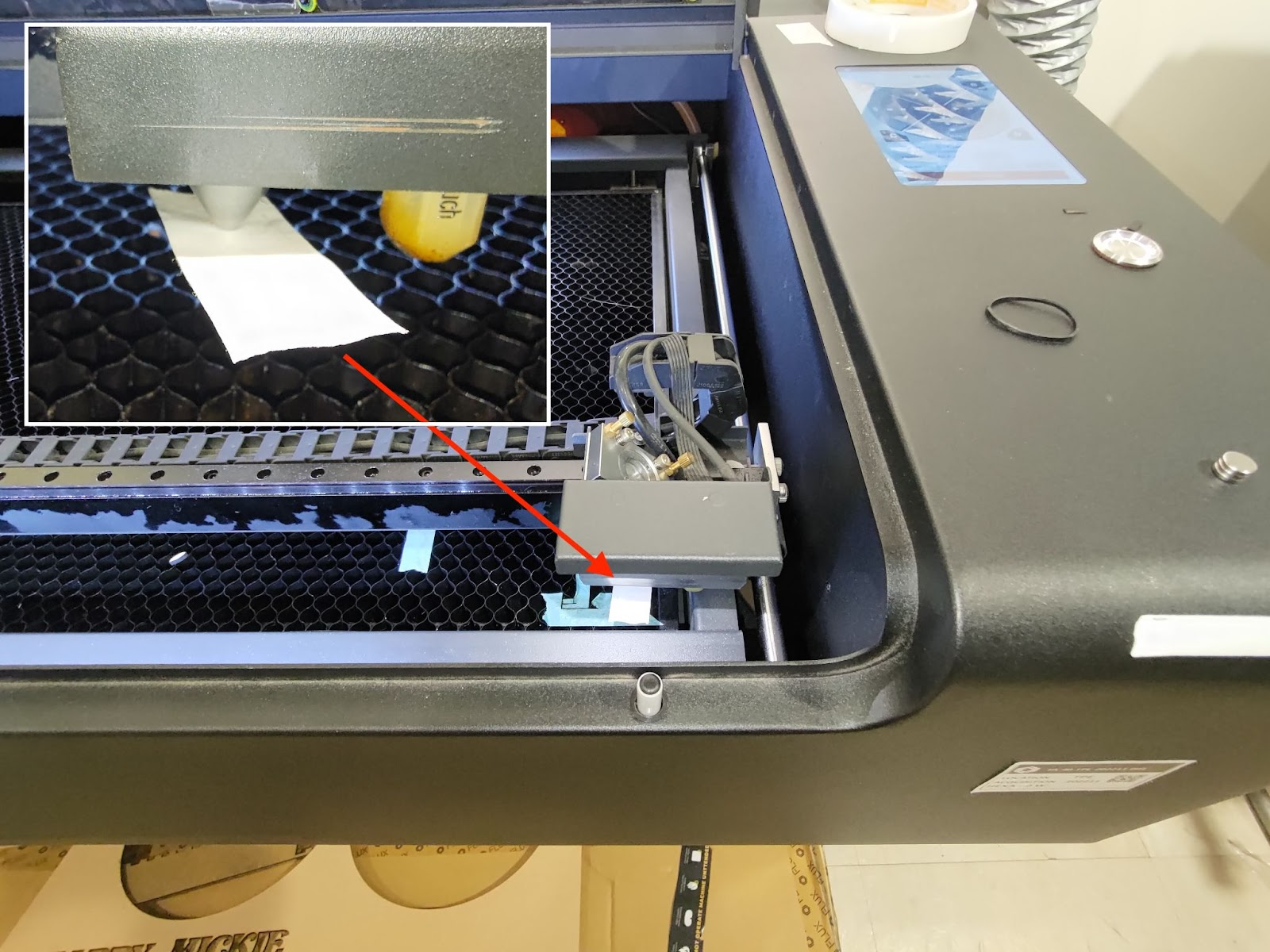

Coloque uma fita de uma camada na ponta do bico e mova a cabeça do laser para o centro da mesa e então faça um pulso.

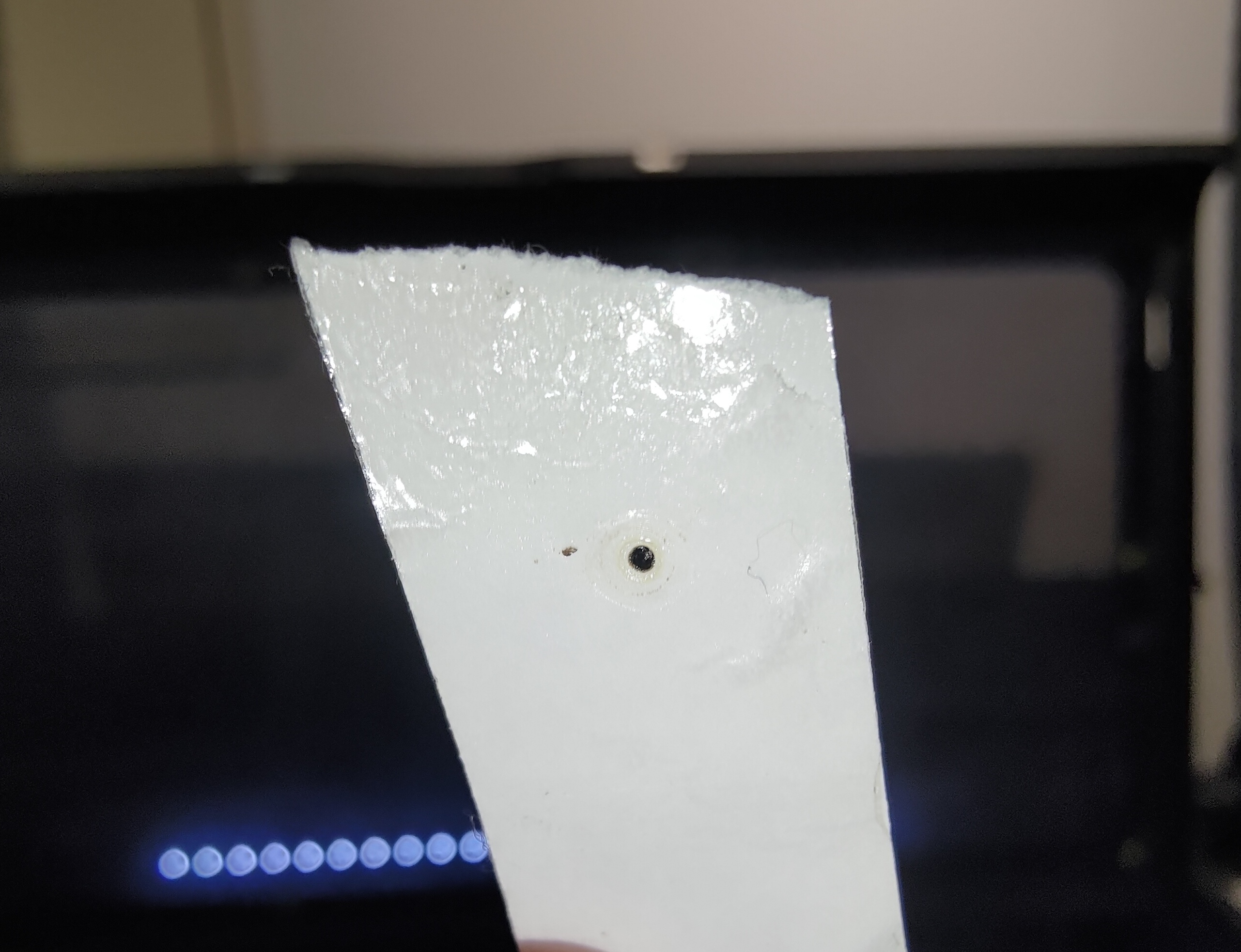

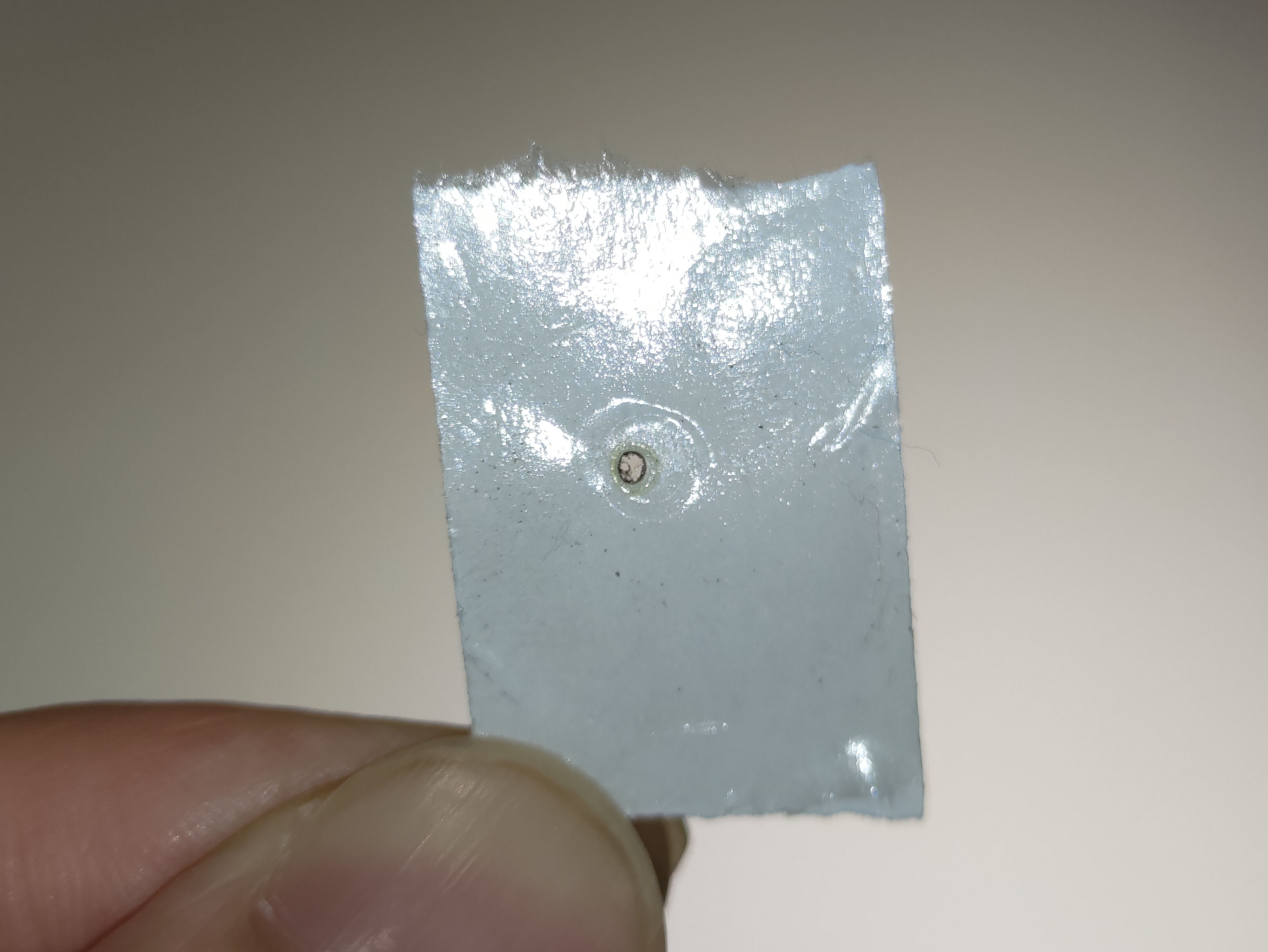

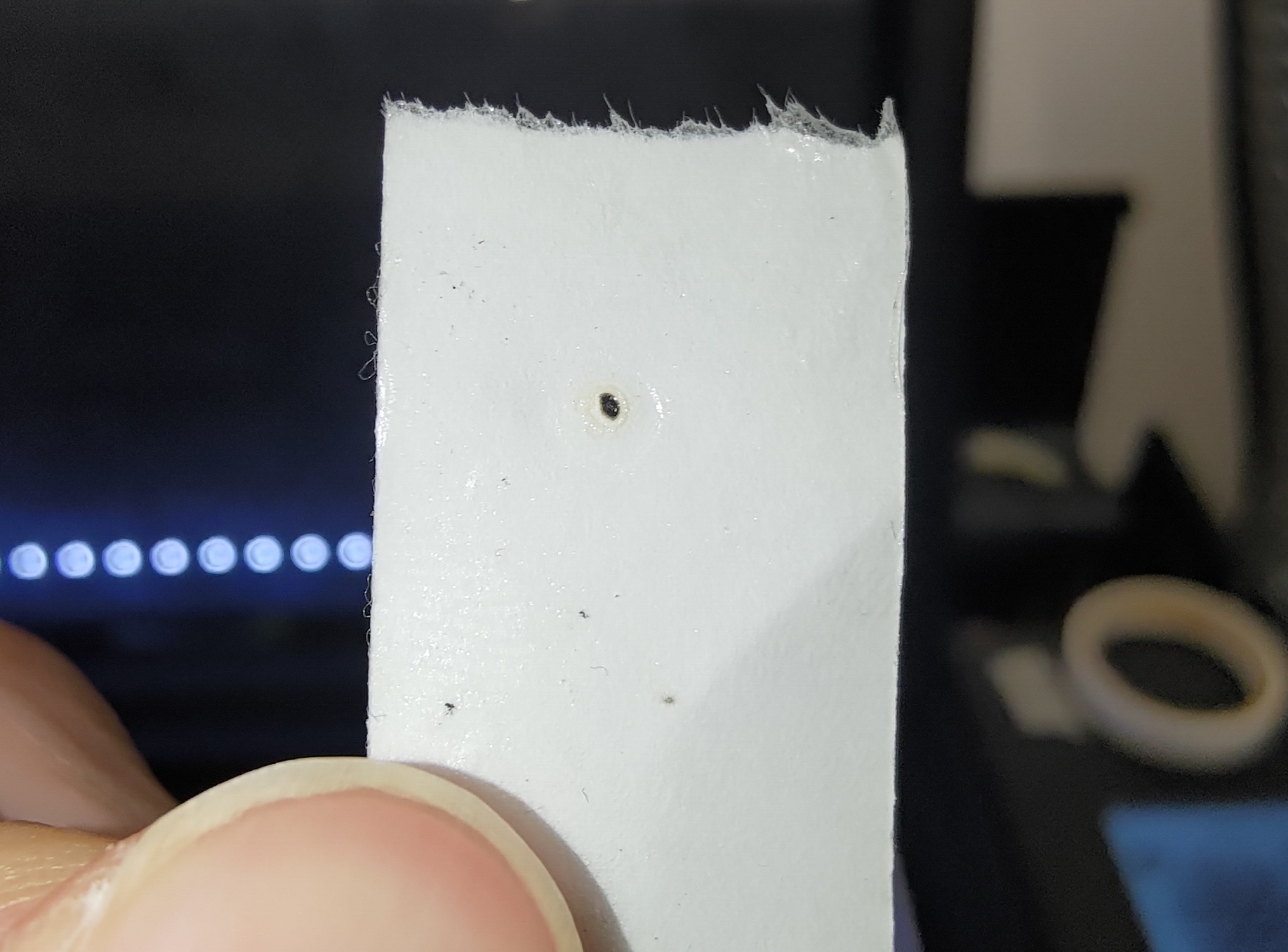

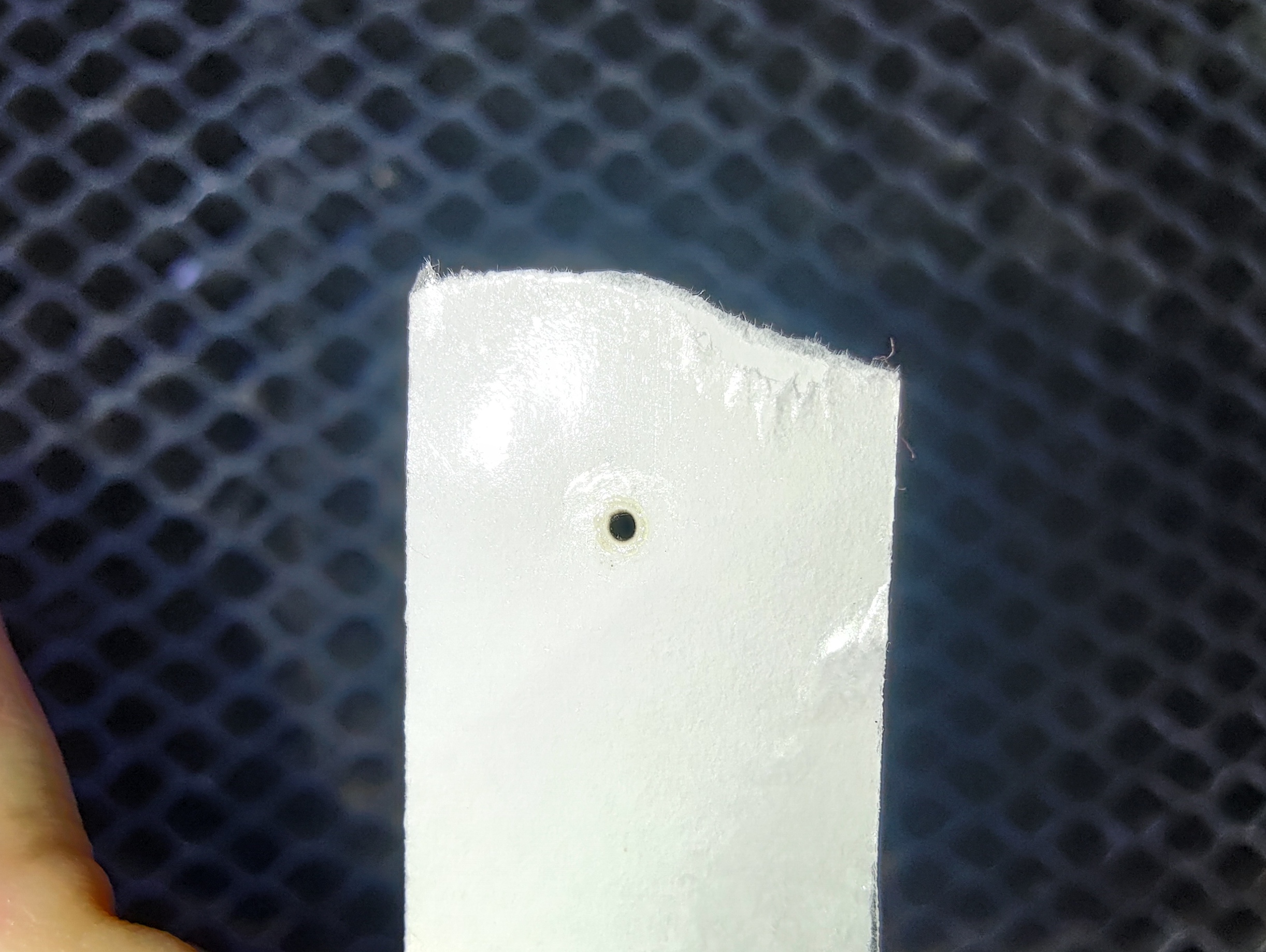

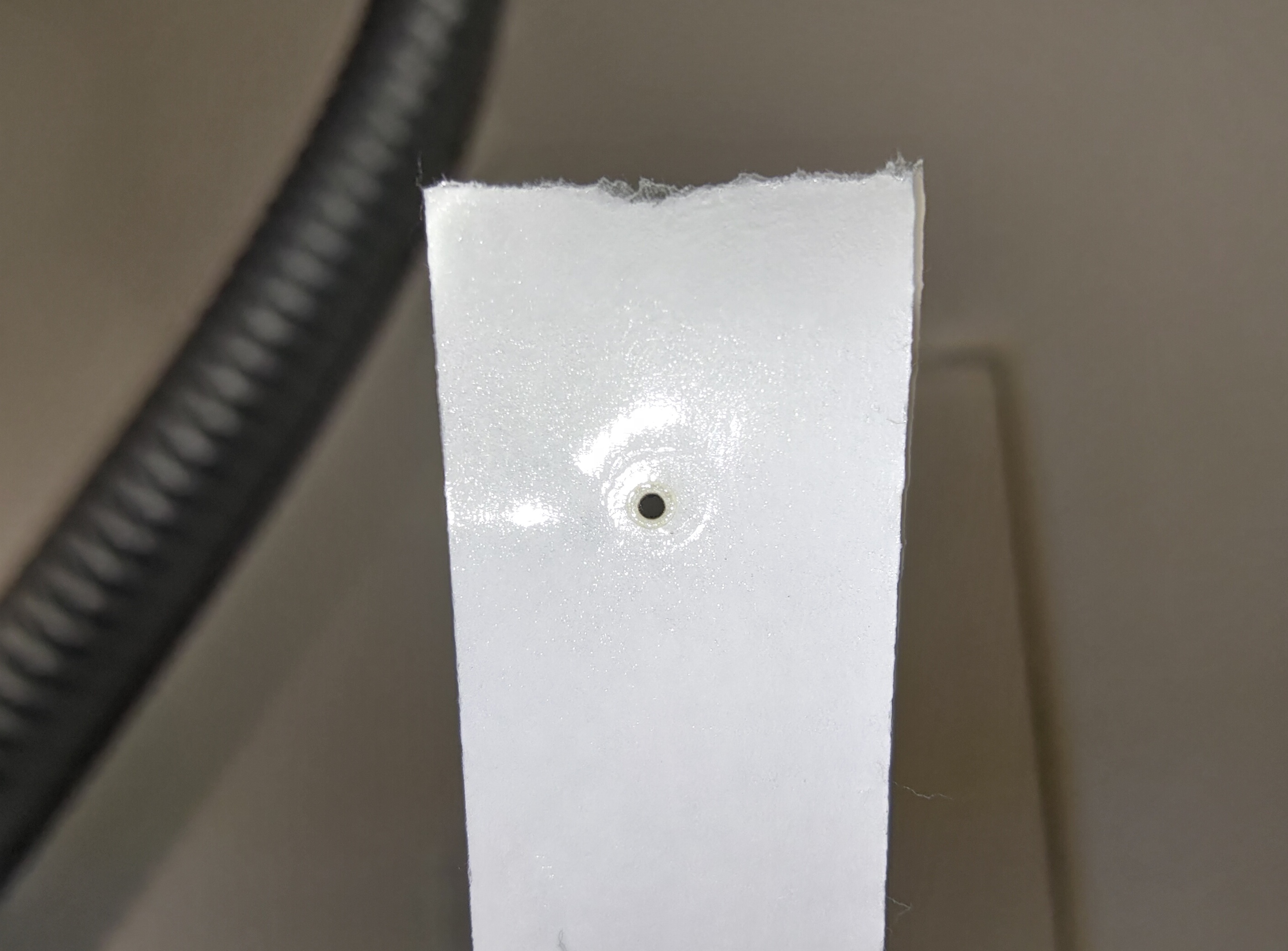

Remova a fita e verifique se o ponto está redondo.
Bom exemplo:

Maus exemplos:

- Se o seu ponto estiver redondo, vá para a Etapa 9-3

- Se o seu ponto não estiver redondo, vá para a Etapa 9-2 para realinhar o caminho óptico do 3º espelho até a mesa (eixo Z), que não está suficientemente vertical.

- Se você não encontrar nenhum ponto na fita, consulte as instruções para ajuste avançado. [5-3 Ajuste Avançado do Caminho Óptico]

Etapa 9-2 - Ajuste o Caminho do Eixo Z no Centro da Mesa

Esta etapa irá ensiná-lo como alinhar o caminho vertical do 3º espelho até a mesa ajustando os parafusos no 3º espelho.

Existem três parafusos no 3º espelho, e girá-los no sentido horário ou anti-horário irá alterar o caminho vertical do feixe, o que significa que a posição do pequeno ponto na fita irá mudar.

Por favor, note que cada vez que você ajustar o parafuso, o caminho pode mudar. Para garantir a precisão, você deve encontrar uma área clara para colar a fita na ponta do bico. A fita pode ser reutilizada até que toda a área clara seja usada.

Etapa 9-2-1 - Mire no Parafuso Que Será Ajustado:
Determine a posição do ponto vertical e mire no parafuso e sua direção de rotação.

Primeiro, você terá que conhecer toda a área para a qual o ponto pode se mover.
Na verdade, é a mesma área da ponta do bico. A marca pressionada na fita é a área.

Em seguida, encontre o número que é semelhante ao seu vertical posição do ponto


Gráfico esquemático:

Antes de ajustar o parafuso, por favor, aprenda como afrouxar corretamente a porca:
Use o alicate para segurar o parafuso e, em seguida, solte a porca com a chave de cabeça dupla, girando-a no sentido anti-horário.

Para #1:
O ponto vertical precisa ir para a direita para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior esquerdo precisará ser girado no sentido anti-horário.
Consulte a foto abaixo.

Para #2:
O ponto vertical precisa descer para a direita para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior esquerdo precisará ser girado no sentido anti-horário para ir para a direita.
O parafuso inferior direito precisará ser girado no sentido horário para descer.
Consulte a foto abaixo.


Para #3:
O ponto vertical precisa descer para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso inferior direito precisará ser girado no sentido horário para descer.
Consulte a foto abaixo.


Para #4:
O ponto vertical precisa descer para a esquerda para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior direito precisará ser girado no sentido anti-horário.
Consulte a foto abaixo.


Para #5:
O ponto vertical precisa ir para a esquerda para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior esquerdo precisará ser girado no sentido horário.
Consulte a foto abaixo.


Para #6:
O ponto vertical precisa subir para a esquerda para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior esquerdo precisará ser girado no sentido horário para ir para a esquerda.
O parafuso inferior direito precisará ser girado no sentido anti-horário para subir.
Consulte a foto abaixo.


Para #7:
O ponto vertical precisa subir para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso inferior direito precisará ser girado no sentido anti-horário para subir.
Consulte a foto abaixo.


Para #8:
O ponto vertical precisa subir para a direita para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior direito precisará ser girado no sentido horário.
Consulte a foto abaixo.


Etapa 9-2-2 - Aperte a porca após o ajuste:
Por favor aperte a porca após ajustar o parafuso girando-a no sentido horário.

Etapa 9-3 - Verifique o caminho do eixo Z no canto inferior direito da mesa
Coloque uma fita de uma camada na ponta do bico e mova a cabeça do laser para o canto inferior direito da mesa e então faça um pulso.

Remova a fita e verifique se o ponto está redondo.
(É normal que o ponto do canto seja menor que o ponto central. Consulte os exemplos abaixo.)

Bom exemplo:

Exemplos aceitáveis:

Maus exemplos:

- Se o seu ponto não for redondo, volte para a Etapa 9-4 para realinhar o caminho óptico do 3º espelho até a mesa (eixo Z) que não está suficientemente vertical.

- Se o seu ponto for redondo, vá para a Etapa 9-5.

Etapa 9-4 - Ajuste o Caminho do Eixo Z no Canto Inferior Direito da Mesa

- Consulte a Etapa 9-2 e complete o ajuste. O método de ajuste é o mesmo que ajustar o ponto no centro da mesa.

- Por favor, verifique novamente o ponto vertical no centro após ajustar o canto inferior direito.

- Se não for possível que ambas as posições sejam redondas ao mesmo tempo, por favor, pule o ajuste do canto inferior direitor e vá para a Etapa 9-5 e passe pela Etapa 10.

Etapa 9-5 - Colete as Fitas da Ponta do Bico (Eixo Z):
Coloque uma fita de uma camada na ponta do bico e mova a cabeça do laser para o centro da mesa e então faça um pulso.

Remova a fita do ponta do bico e coloque-a no papel.
Anote a posição e o número de pulsos como na foto abaixo.

Coloque outra fita de uma camada na ponta do bico e mova a cabeça do laser para o canto inferior direito da mesa e então faça um pulso.

Remova a fita da ponta do bico e coloque-a no papel.
Anote a posição e o número de pulsos como na foto abaixo.

######################################################################
O processo de ajuste do caminho óptico está agora concluído.

- Se você não tiver um problema com a máquina, pode parar aqui, e as fitas coletadas podem ser descartadas.
- Se você tiver um problema em relação ao alinhamento ou saída do laser, por favor, vá para a Etapa 10 e mantenha as fitas coletadas para solução de problemas e relatórios.
######################################################################

Etapa 10 - Relatórios:

- Se o seu OPA estiver correto, mas a máquina tiver outros problemas, entre em contato com o seu revendedor local e mantenha as fitas coletadas que podem ser compartilhadas sempre que solicitado pelo revendedor.

- Se os seus pontos verticais em ambas as posições não puderem estar ao mesmo tempo, por favor colete mais duas fitas e tire uma foto mais próxima dos pontos verticais, em seguida, compartilhe as fotos das fitas coletadas com seu revendedor.

Siga os passos abaixo:
- Use um pedaço de fita de duas camadas. Faça o primeiro ponto no canto superior esquerdo com três pulsos de laser.
