O foco e a calibração precisos podem tornar a montagem da imagem de pré-visualização mais precisa e fazer com que a posição de gravação seja consistente com a posição de pré-visualização.
Itens de teste:
1. Confirme o plano correto de foco:

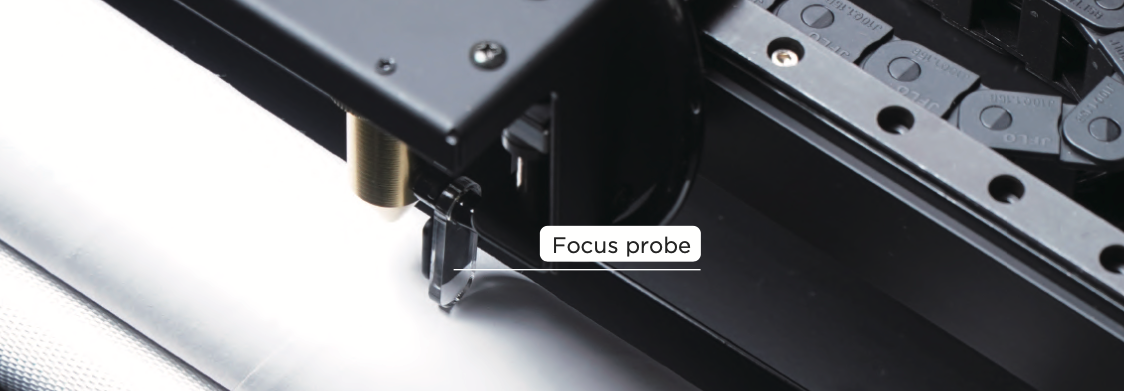

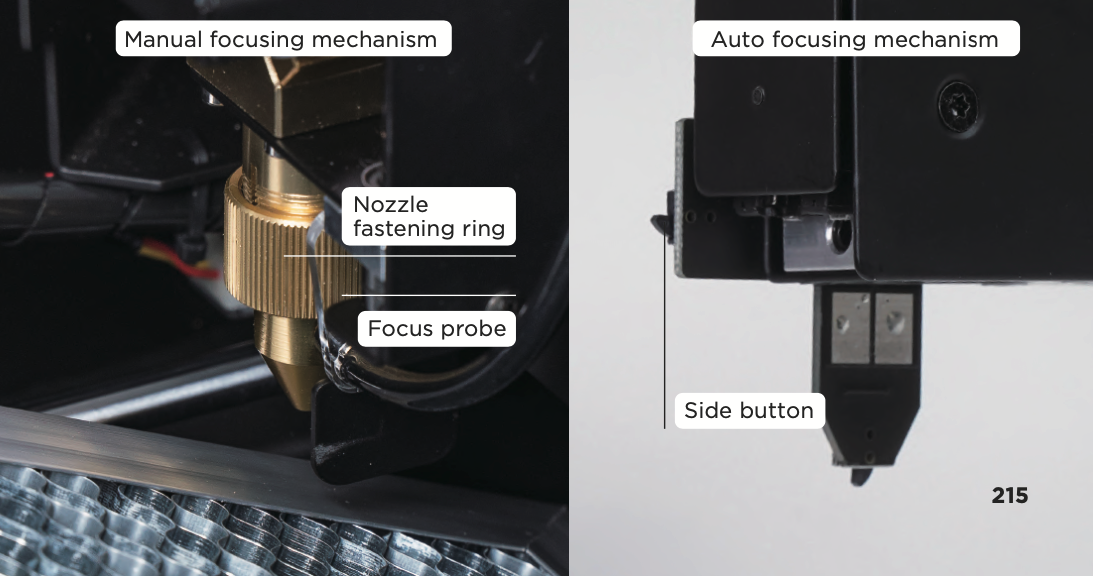

Foco manual: Quando a sonda de foco é abaixada, ela deve tocar a superfície do material de gravação e, sempre que você mudar o material de espessura diferente, você precisa ajustar a altura
da cabeça do laser para garantir o foco correto.
Foco automático: Clique duas vezes no botão lateral do acessório de foco automático
acima do material de gravação para permitir que a cabeça do laser atinja automaticamente o plano correto de foco. Ao gravar, se o foco não estiver correto, o feixe de laser será mais espesso do que o feixe de laser com o foco correto.
Para máquinas com o acessório de foco automático instalado, consulte o seguinte link para o tutorial - Clique aqui
Objeto mais espesso: Quando o objeto é mais espesso ou quando o acessório rotativo é usado, a lateral do objeto pode ser capturada pela câmera, e apenas os objetos no plano de foco podem ser montados, e a imagem fora de foco e a montagem imprecisa causada pela diferença de altura é normal. Certifique-se de focar na superfície do material de gravação e no ponto mais alto do material de gravação ao usar o acessório rotativo.

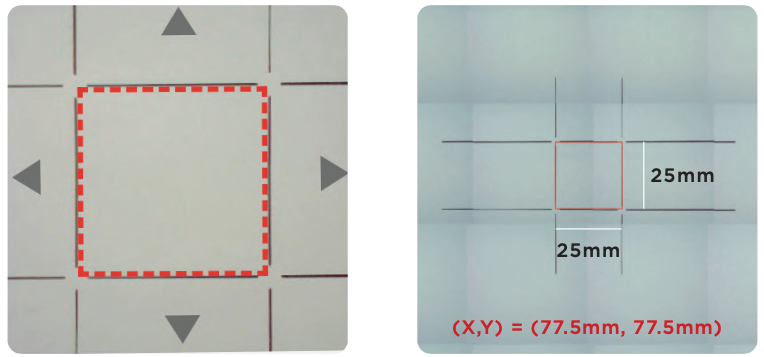

2. Calibração completa da câmera (imagem à esquerda):
Após exposição a choque e vibração de transporte, alinhamento do caminho óptico e redefinição para as configurações de fábrica, etc., tudo precisa ser recalibrado. As etapas de calibração são descritas em【Tutorial do Beam Studio】Passo 2 .
Existem dois objetivos de calibração:
a. O quadrado vermelho deve estar localizado no centro da janela de calibração.
b. A parte externa do quadrado vermelho deve estar alinhada com o quadrado central das linhas da grade
3. Confirme o resultado da calibração (imagem à direita):
Desenhe um quadrado em (X,Y) = (77,5mm, 77,5mm) com largura W e altura H de 25mm e certifique-se de que o quadrado se sobreponha ao quadrado central das linhas da grade. Se não se encaixar, refoque o papel e recalibre a câmera.
Registros de solução de problemas:
1. Arquivo de imagem: Se ainda houver uma discrepância entre o resultado e a posição da pré-visualização após usar o arquivo SVG e confirmar o plano de foco correto e a calibração precisa da câmera, forneça o arquivo SVG ao seu revendedor e deixe a equipe de engenharia ajudar.
