Cabo de Ponte LightBurn - Módulo Rotativo HEXA 1.0

Antes de começar

Instale o Módulo Rotativo 1.0

Para instalar o Módulo Rotativo 1.0, siga este artigo.

Observação: Desligue a máquina antes de instalar o Módulo Rotativo.

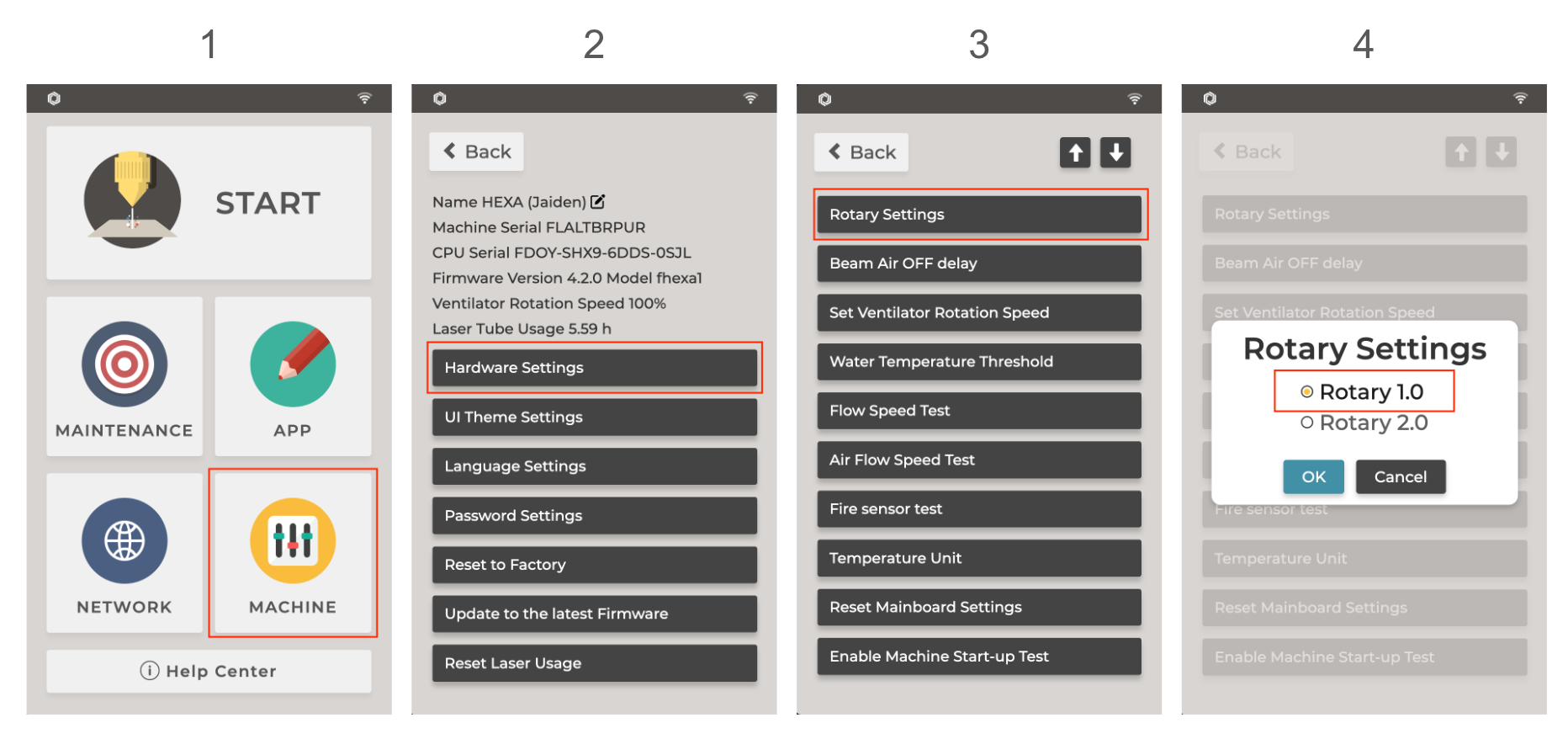

Antes de iniciar, certifique-se de que a configuração do Módulo Rotativo no HEXA esteja correta.

Configurações do LightBurn

1. Importe o arquivo de configuração e conecte seu computador à máquina com o Cabo LightBurn Bridge. Consulte Cabo LightBurn Bridge - HEXA para obter mais informações.

2. Abra o LightBurn e clique em "Dispositivos" na guia Laser . ➡️ Ative "Exibir rotativo ativado na janela principal" na janela de Configurações e clique em "OK".

3. Ative "Ativar Rotativo" no painel lateral direito.

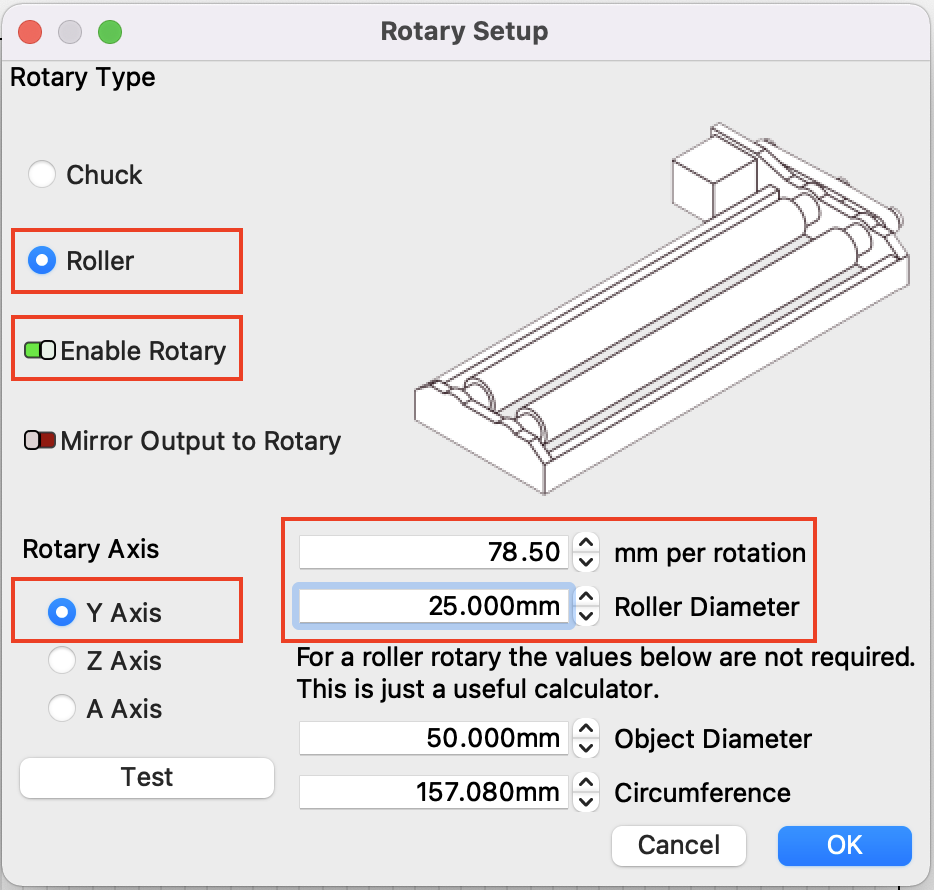

4. Escolha "Ferramentas de Laser" ➡️ "Configuração do Rotativo". Em seguida, configure os parâmetros para o Módulo Rotativo conforme indicado abaixo e clique em "OK".

Iniciar operação

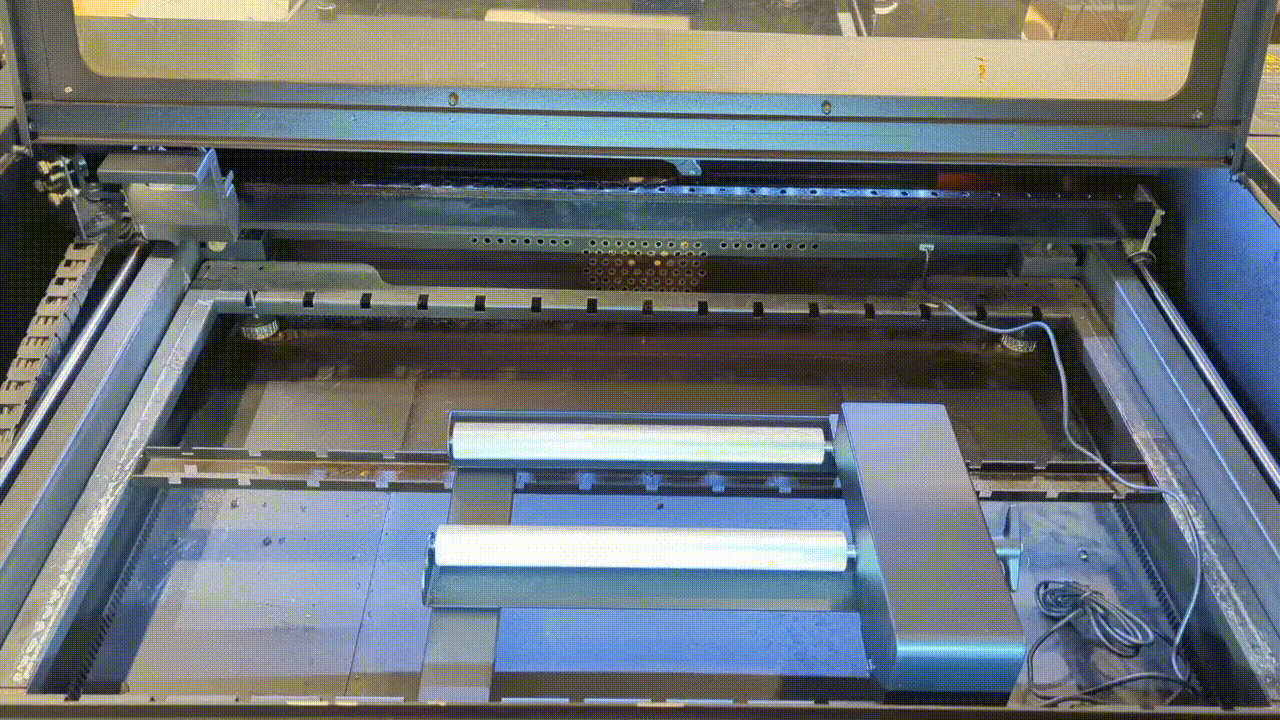

1. Posicione o material dentro da máquina

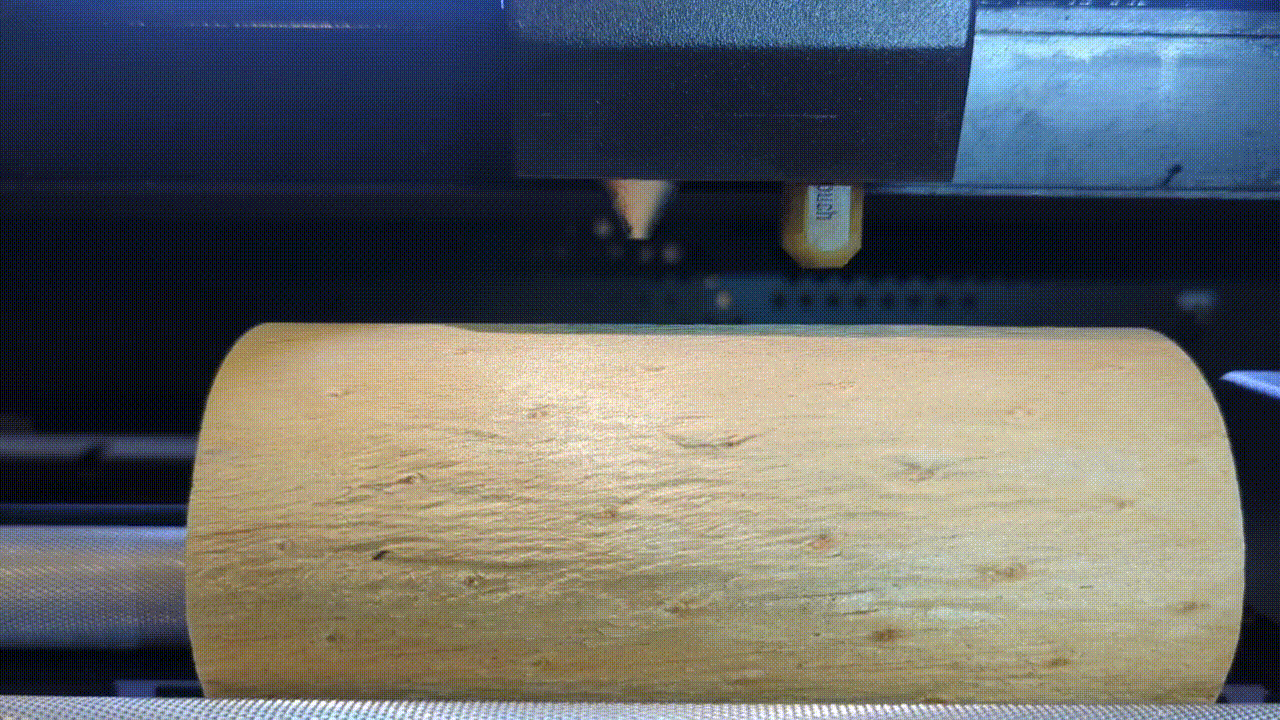

2. Focalização

- Clique no botão "Parar" no painel "Ferramentas" para liberar o motor.

- Mova o cabeçote do laser para cima do material.

- Toque duas vezes no botão "AF" para iniciar o foco automático.

(Certifique-se de que a distância esteja corretamente ajustada antes de cada operação de gravação/corte.)

3. Importe um arquivo para o LightBurn

Clique no ícone acima para importar o arquivo ou arraste e solte o arquivo diretamente na área de trabalho.

4. Configure os parâmetros de gravação

Clique no objeto da camada e configure os parâmetros no canto inferior direito da seção Cortes / Camadas .

5. Ative o efeito função "Sobrevarredura"

- Se a camada estiver configurada como "Preenchimento, Preenchimento + Linha, Imagem, Preenchimento com Deslocamento" recomendamos que você ative a função "Sobrevarredura" .

- Clique duas vezes em uma camada para acessar o "Editor de Configurações de Corte". Ative o efeito de Sobrevarredura e insira a porcentagem.

Observação: As configurações de parâmetros variam para cada velocidade e material, consulte as "Configurações recomendadas para parâmetros de material" no final deste artigo.

6. Defina a posição inicial

Selecione "Posição Atual" na lista suspensa "Iniciar de" na guia Laser .

Observação: Como o LightBurn não suporta a função de pré-visualização da câmera para alinhamento, recomenda-se configurar "Iniciar de" como "Posição Atual".

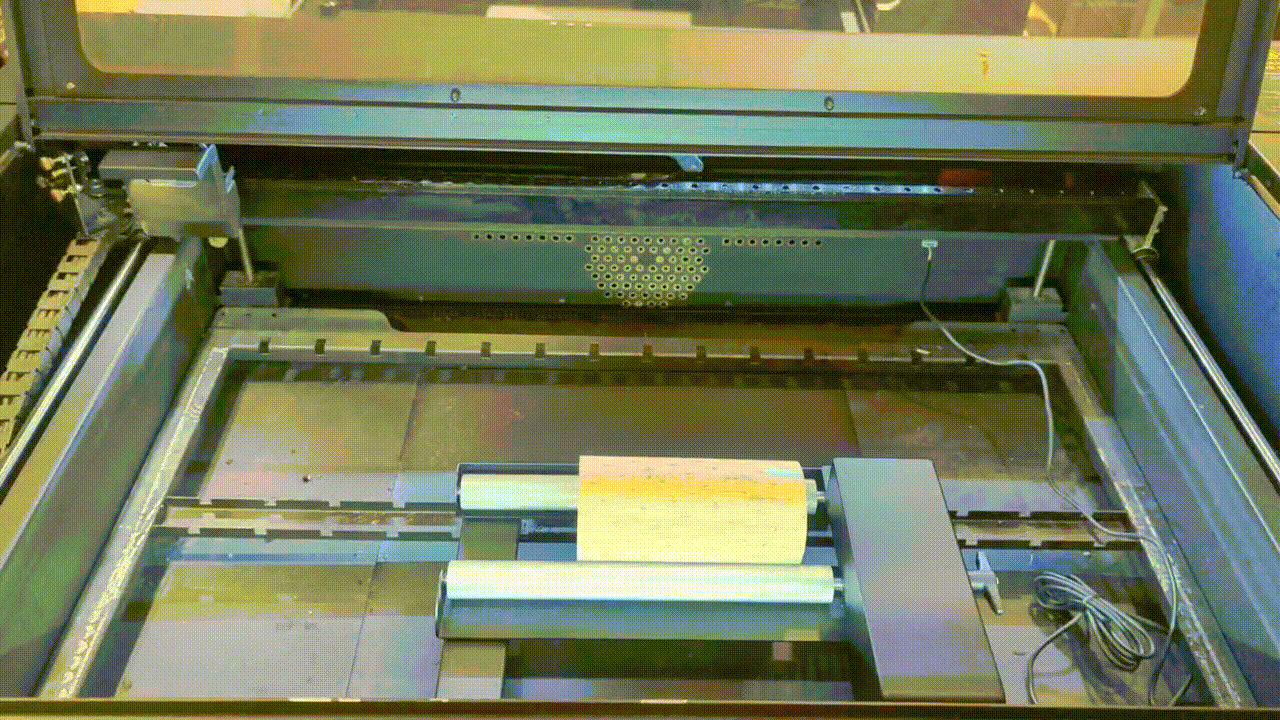

7. Mova o cabeçote do laser para a posição desejada para a gravação.

- Clique no botão "Parar" no painel "Ferramentas" painel para liberar o motor e, em seguida, mova o cabeçote do laser para a posição desejada para a gravação.

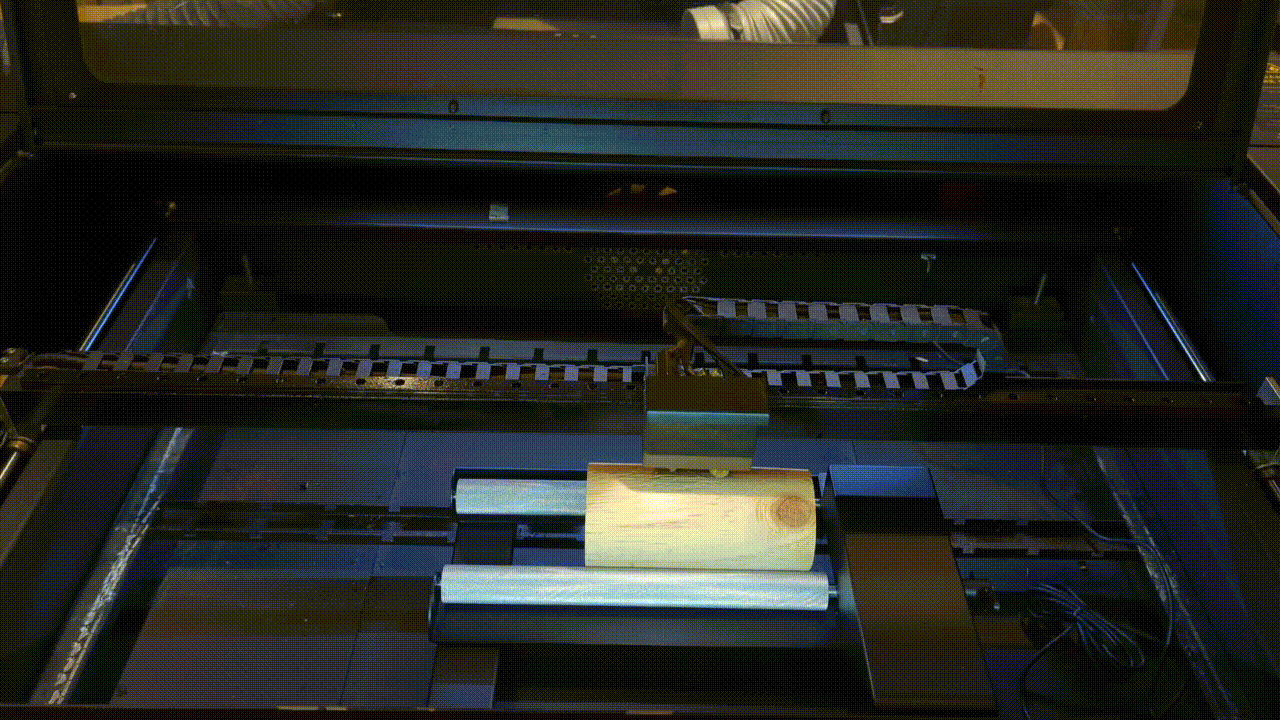

8. Feche a porta

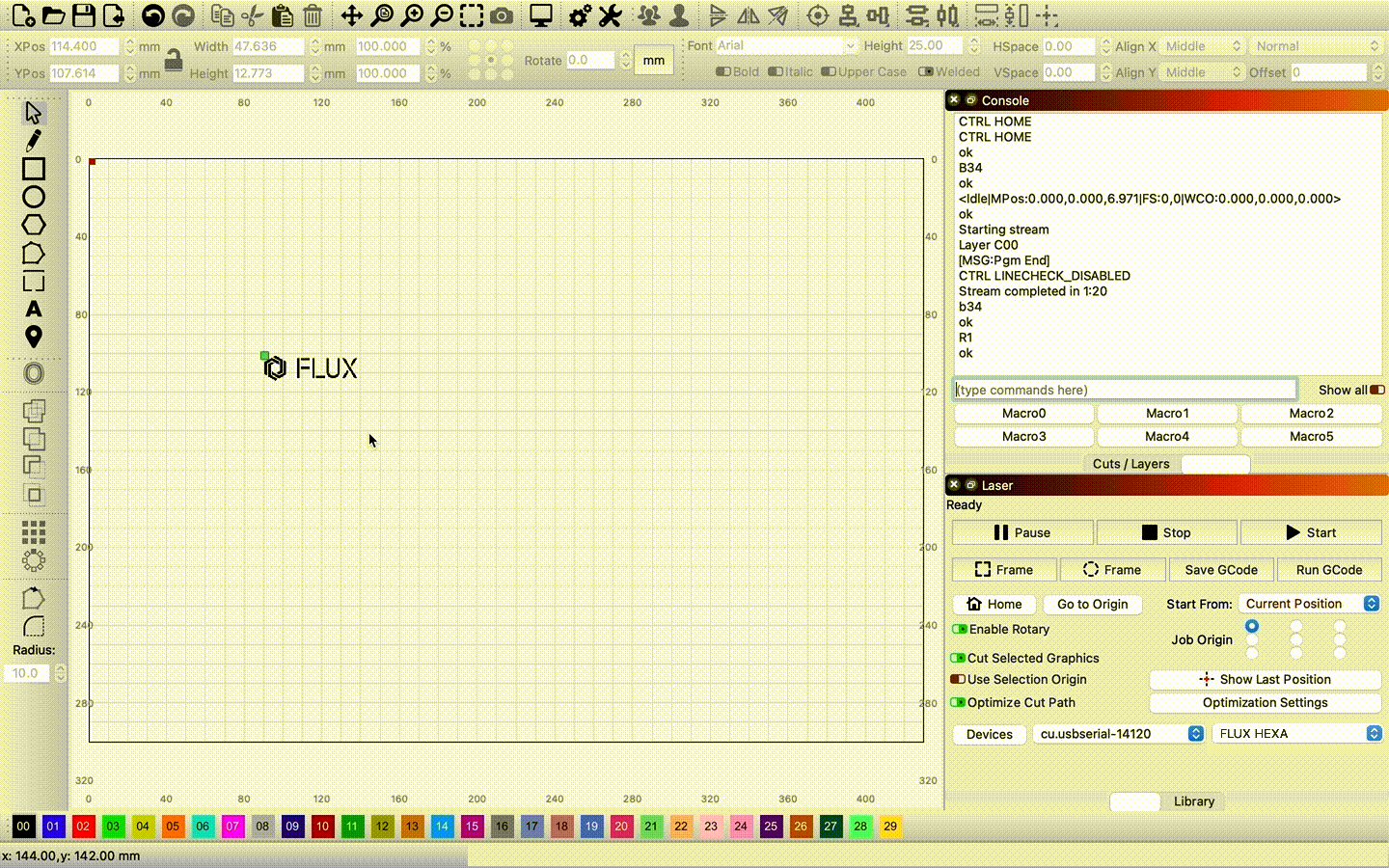

9. Envie o arquivo

- Digite "R1" na janela "Console" para ativar o modo rotativo.

- Clique em "Iniciar" para enviar o arquivo.

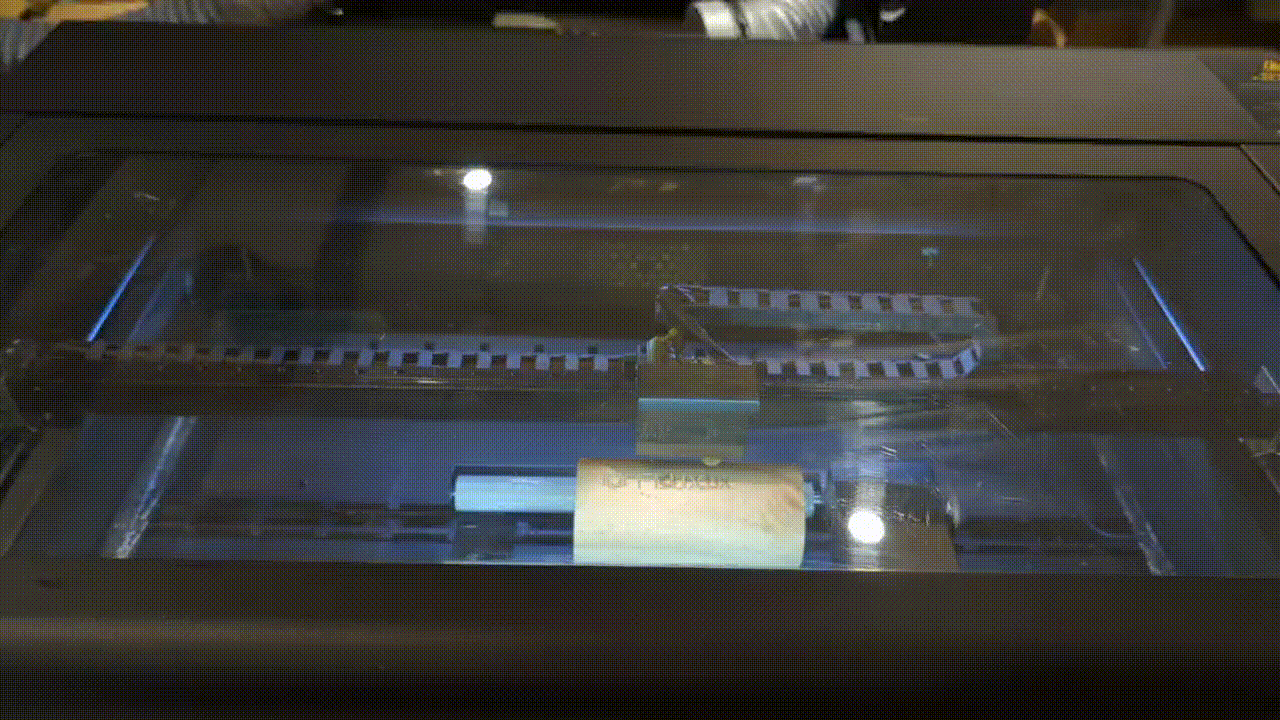

10. Gravação concluída

Nota: Para gravar no eixo não rotativo após usar o eixo rotativo, digite "R0" no painel "Console" à direita para desativar o modo de eixo rotativo antes de iniciar a gravação. Esta operação é necessária apenas quando o trabalho é interrompido ou incompleto. Não é necessária quando o trabalho é concluído em condições normais.

___________________________________________________________________________________

Configurações recomendadas para parâmetros de materiais
