Isenção de responsabilidade

Para usar o LightBurn para controlar a HEXA, você deve baixar a versão oficial do software LightBurn. Como o LightBurn é um software de terceiros, a FLUX não pode ser responsabilizada por quaisquer perdas causadas por sua operação.

O firmware da HEXA passou por diversos testes, mas ainda é possível que algumas funções do software LightBurn não sejam compatíveis com a máquina. Se ocorrerem erros devido à incompatibilidade, siga as instruções no link abaixo para relatar corretamente o problema ao seu revendedor local ou ao suporte da FLUX. [Entre em contato com o Serviço de Atendimento ao Cliente]

Antes de começar

1. Atualize o Firmware para a versão v4.2.1 ou superior.

- Selecione a opção "MACHINE → Update to a opção latest Firmware" no painel da HEXA.
- Você também pode atualizar o firmware através do Beam Studio
Baixe o firmware do site oficial. Em seguida, clique em "Machine→ Update Firmware". Após isso, atualize o firmware da máquina para a versão selecionada, escolhendo o arquivo de firmware no computador.

2. Baixe este arquivo de configuração: HEXA_Preset

Nota: O arquivo de configuração que fornecemos contém as configurações de GCode e taxa de baudconfiguração da taxa de transmissãos. Se você não estiver usando o arquivo de configuração, configure-o separadamente nas "Configurações do dispositivo". (Consulte este artigo para mais detalhes)

3. Baixe e instale o driver.

Consulte este artigo para a instalação do driver: Cabo de Ponte LightBurn - Instalação do Driver

Configurações do LightBurn

Para baixar o LightBurn, clique aqui.

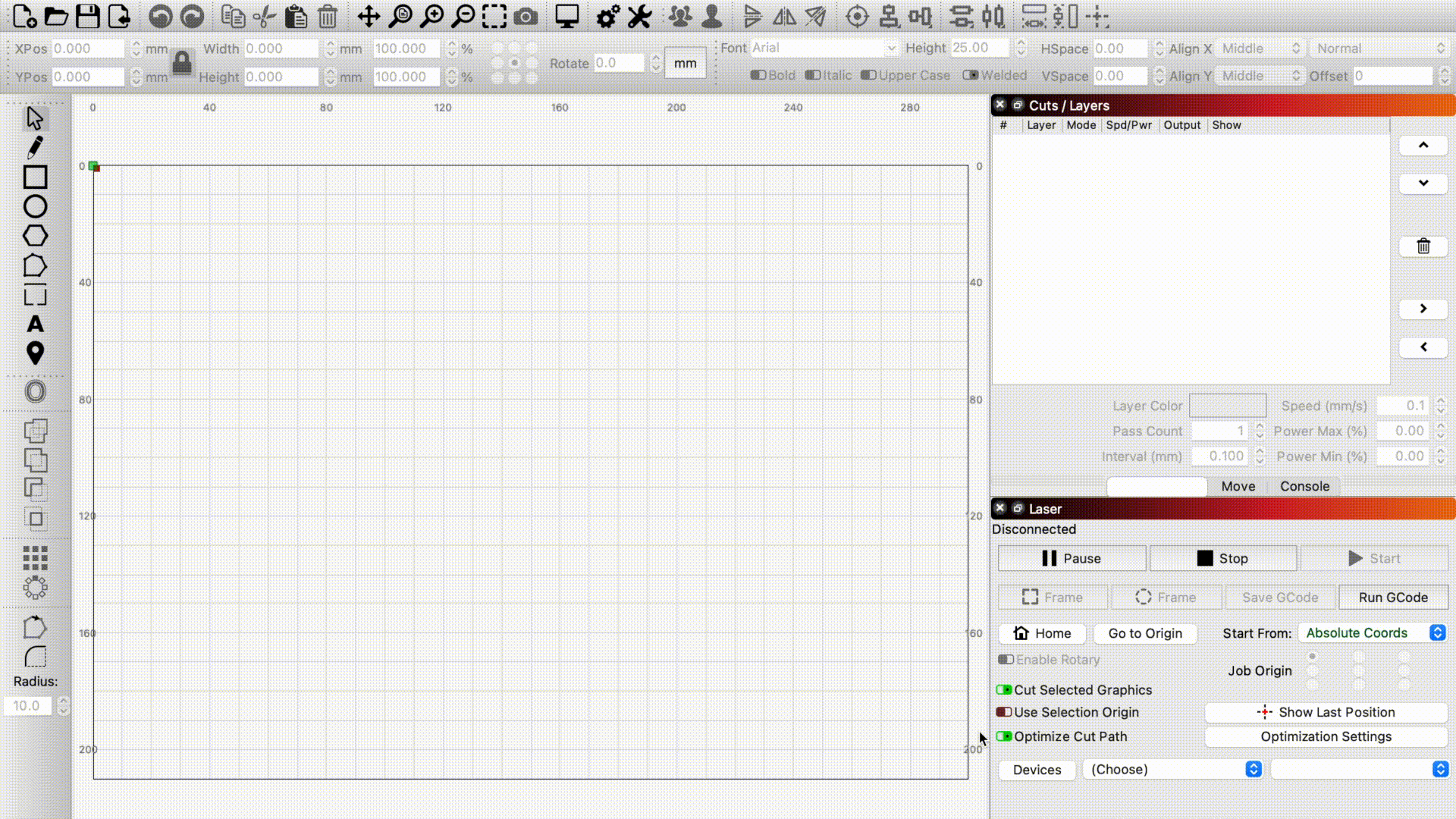

1. Abra o LightBurn e clique em "Dispositivos" na aba Laser .

2. Clique em "Importar" para importar o arquivo HEXA_Preset que você baixou.

3. As seguintes informações do dispositivo serão exibidas assim que o arquivo for importado com sucesso.

Conecte seu computador à máquina com o Cabo de Ponte LightBurn.

1. Conecte o cabo LightBurn na porta USB na lateral da máquina.

（O ícone USB aparecerá no canto superior direito do painel da máquina para indicar que uma conexão bem-sucedida foi estabelecida.)

2. Insira a outra extremidade do Cabo de Ponte LightBurn no computador.

3. Selecione o nome correto da porta USB. Escolher a porta errada resultará em uma conexão malsucedida. Você pode precisar tentar portas diferentes. Se a conexão for bem-sucedida, as seguintes informações aparecerão na aba Console.

Teste de origem

Se o computador for conectado com sucesso à máquina, ela iniciará a origem automaticamente. Caso contrário, clique no botão de origem para verificar se a função de origem está funcionando.

Iniciar operação

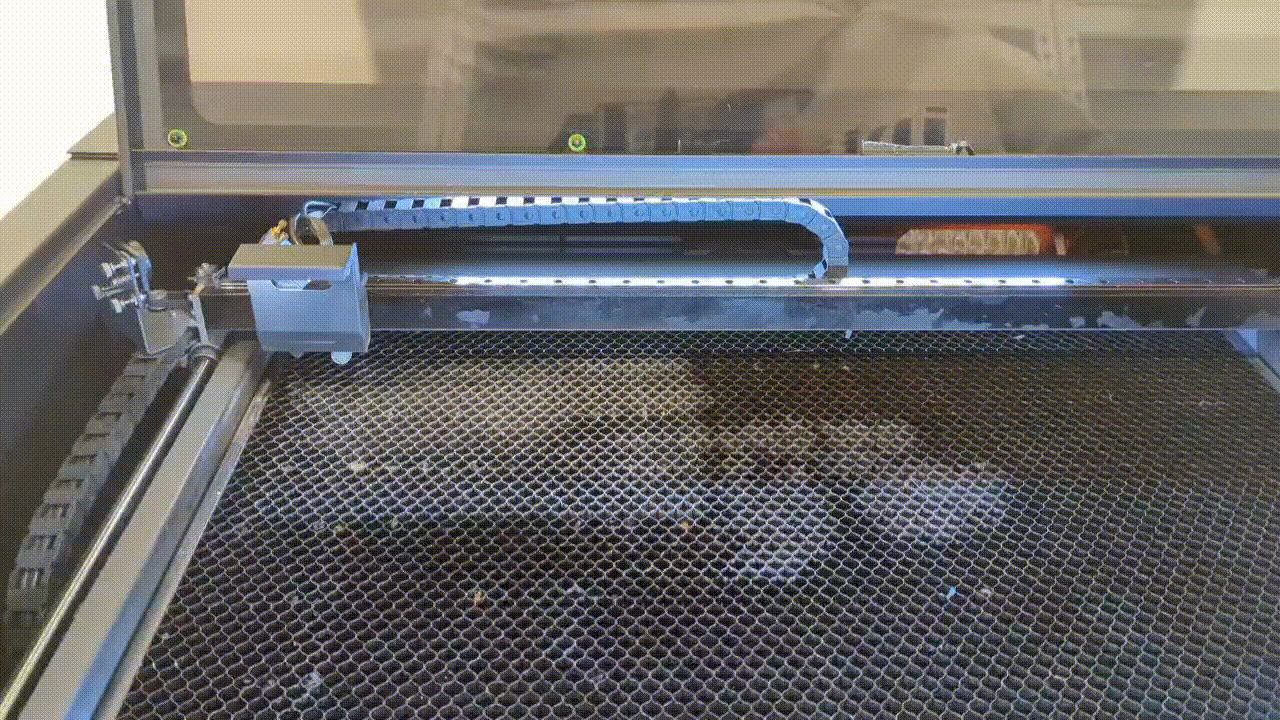

1. Coloque o material dentro da máquina

2. Focalização

- Clique no botão "Parar" no painel "Laser" para soltar o motor.

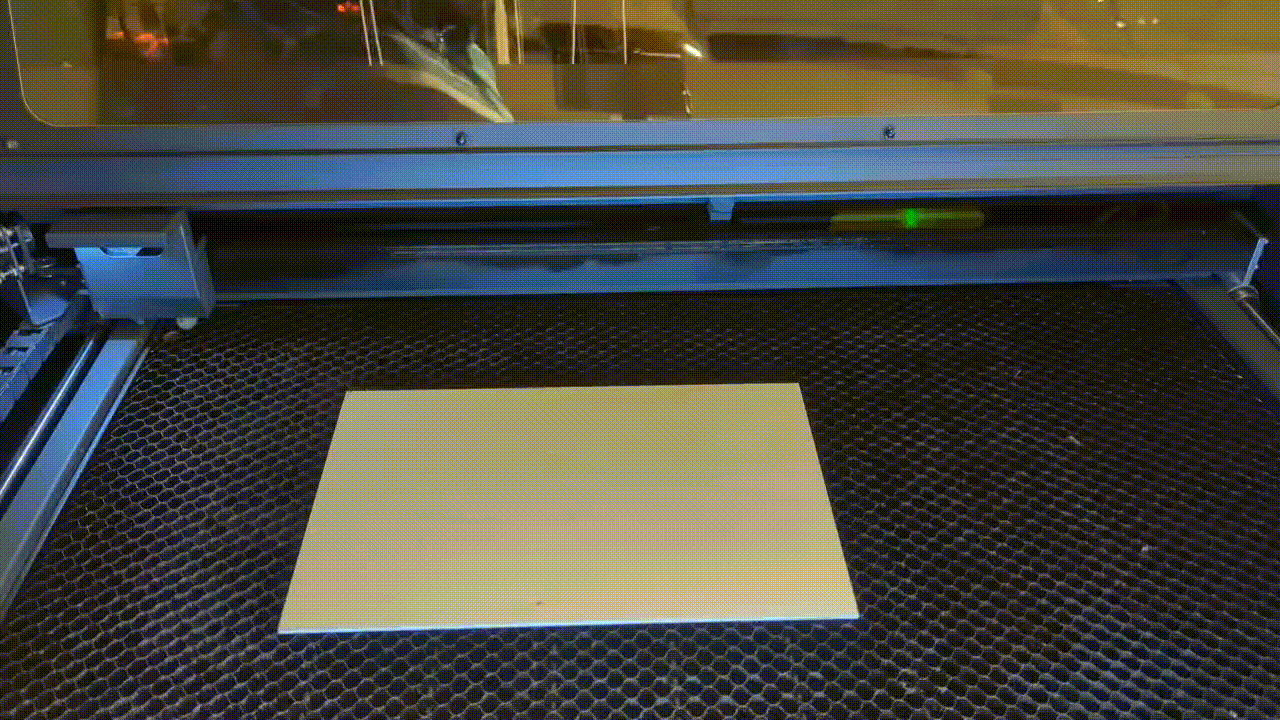

- Mova a cabeça do laser para cima do material.

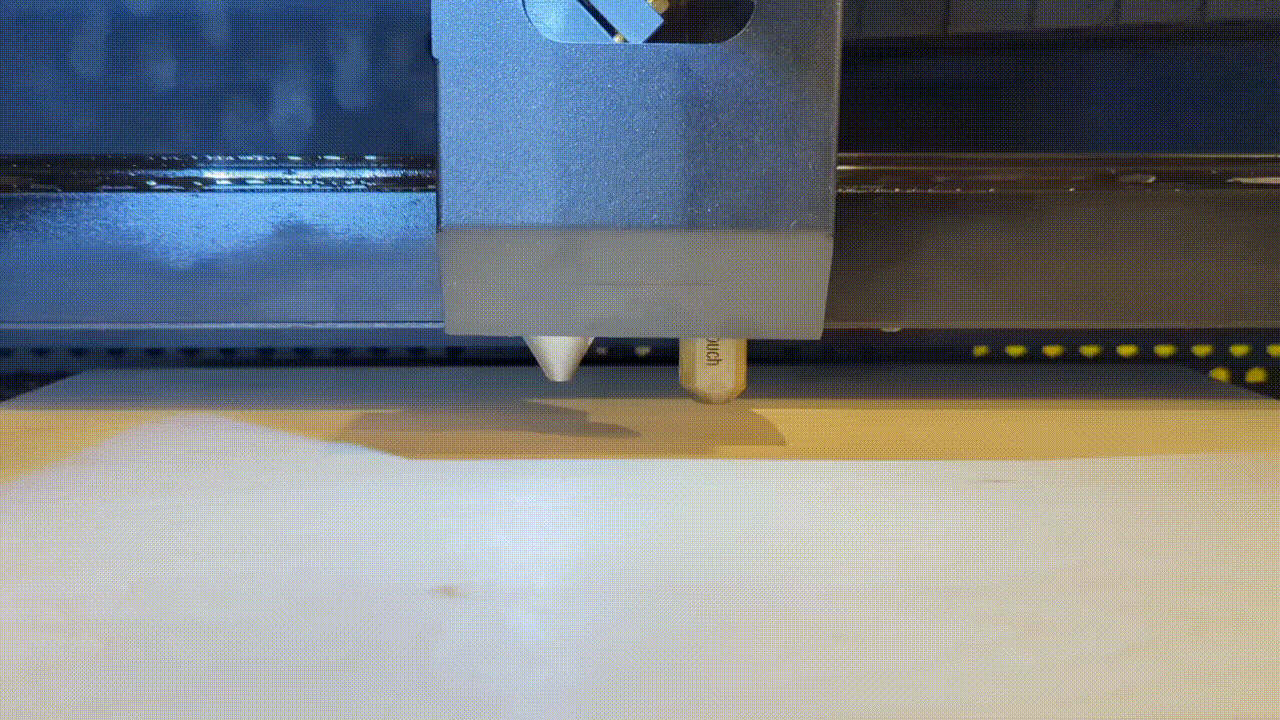

- Pressione o botão "AF" duas vezes para iniciar o foco automático.

(Certifique-se de que a distância focal esteja configurada corretamente antes de cada operação de gravação / corte.)

Aviso: Certifique-se de que a máquina libere automaticamente o motor dentro de 3 minutos do controle do LightBurn. Se o motor ficar travado por muito tempo, poderá danificar a máquina. (Clique no botão "Parar" no painel "Laser" painel para liberar o motor)

3. Importe um arquivo para o LightBurn

Clique no ícone acima para importar o arquivo ou arraste e solte o arquivo diretamente na área de trabalho.

4. Configure os parâmetros

Clique em um padrão ou camada e configure os parâmetros no canto inferior direito da seção Cortes/Camadas .

5. Ative o efeito "Sobrevarredura"

- Se a camada estiver configurada como "Preenchimento, Preenchimento + linha, Imagem ou Preenchimento com deslocamento" modo, sugerimos ativar a função "Sobrevarredura" .

- Clique duas vezes em uma camada para acessar o "Editor de Configurações de Corte". Ative o efeito de Sobrevarredura e insira a porcentagem.

Atenção:

• As configurações de parâmetros variam de acordo com a velocidade e o material. Consulte as "Configurações recomendadas para parâmetros de material" no final deste artigo.
• Após perder a referência do motor, se você movimentou a cabeça do laser, lembre-se de pressionar "Home" para redefinir a posição antes de enviar o trabalho. Caso contrário, há risco de colisão.

6. Defina a posição inicial

Selecione "Coordenadas Absolutas" na lista suspensa "Iniciar a partir de" na aba Laser .

Observação: A operação de "Coordenadas Absolutas" é muito semelhante ao Beam Studio, portanto, recomendamos fortemente aos usuários com experiência com o Beam Studio.

Coordenadas Absolutas

A janela principal de edição que você vê representa a área de trabalho da sua máquina. Qualquer coisa que você colocar nessa área será cortada no local correspondente na sua máquina.

7. Clique em "Home" no painel Laser.

Após perder a referência do motor, se você movimentou a cabeça do laser, lembre-se de pressionar "Home" para redefinir a posição antes de enviar o trabalho. Caso contrário, há risco de colisão.

8. Selecione o padrão que deseja visualizar e clique em "Enquadrar" para verificar se o padrão será gravado na posição desejada.

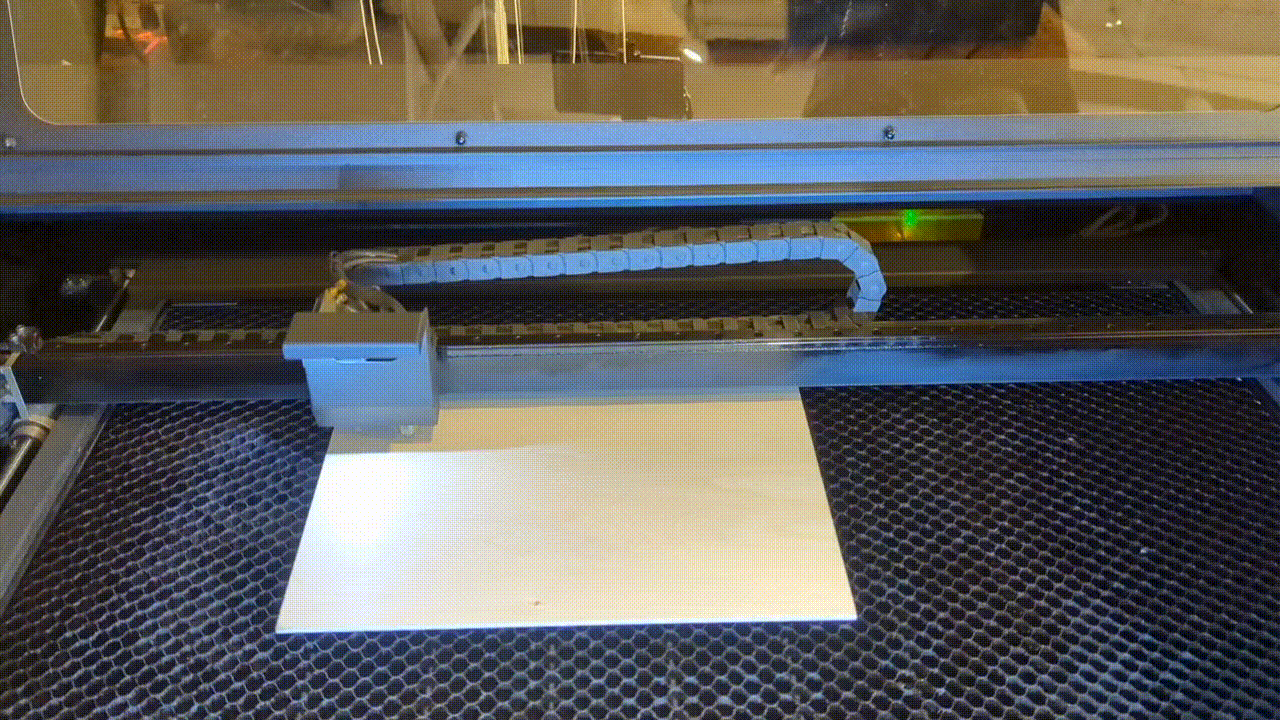

9. Feche a porta

10. Clique em Início e envie o trabalho

Selecione a imagem e clique no botão "Iniciar" na aba Laser para enviar o trabalho.

Atenção: Remover o cabo enquanto o projeto está em execução interromperá a operação. Certifique-se de que o cabo esteja conectado firmemente durante a execução do trabalho.

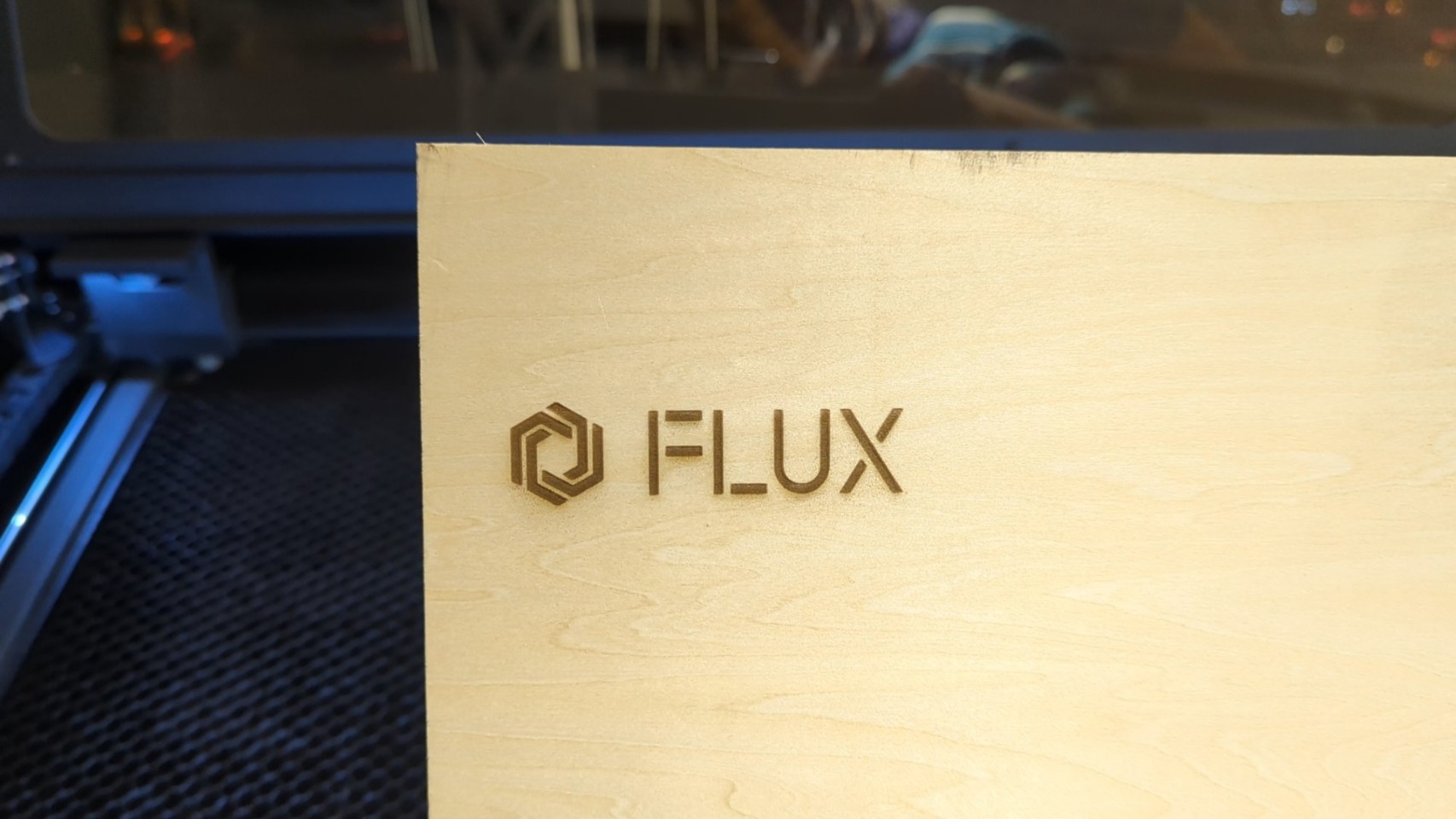

11. Resultados da gravação

Nota: Se o resultado da gravação estiver borrado, pouco nítido ou com cores fracas, verifique se a cabeça do laser está focada corretamente.

____________________________________________________________________________________

Além das Coordenadas Absolutas, existem outras opções para indicar ao LightBurn como posicionar o padrão dentro da área de trabalho da sua máquina.

Posição Atual

O trabalho corta/grava com base na posição atual da cabeça do laser.

Origem do Trabalho

Configuração "Origem do Trabalho" informará ao LightBurn como posicionar o trabalho em relação ao laser.

(O indicador verde "Origem do Trabalho" exibido na janela principal de edição se moverá quando você alterar suas configurações.)

____________________________________________________________________________________

Configurações recomendadas para parâmetros de material

HEXA

____________________________________________________________________________________

Gravação Rotativa

Por favor, consulte o artigo a seguir de acordo com a versão do módulo rotativo.

Cabo de Ponte LightBurn - Módulo Rotativo HEXA 1.0

Cabo de Ponte LightBurn - Módulo Rotativo HEXA 2.0
