Descrição

Este artigo irá guiá-lo sobre como iniciar uma tarefa de gravação com o FLUX Chuck Rotary.
No entanto, é altamente recomendado que você leia o Manual do FLUX Chuck antes da sua primeira gravação.

Passo 1

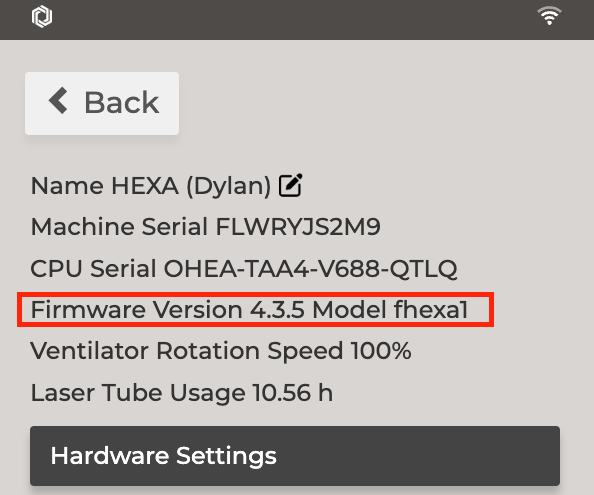

Certifique-se de que você tenha as seguintes versões de software e firmware para utilizar a função rotativa do HEXA.

*Versão do Beam Studio 2.4.2 ou superior (Guia)*	Versão do firmware 4.3.5 ou superior. (Guia)

Passo 2

Instale os Suportes Rotativos HEXA.

Passos:

Ligue a máquina e abaixe a mesa até o fundo.
Desligue a máquina.
Remova a grade de favo de mel.

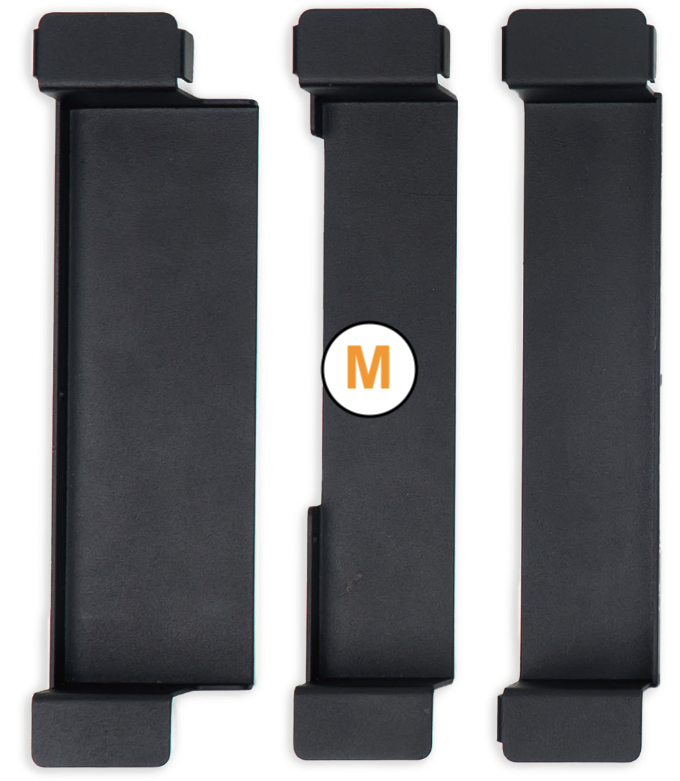

Instale os suportes no suporte da plataforma.

Vídeo:

Passo 3

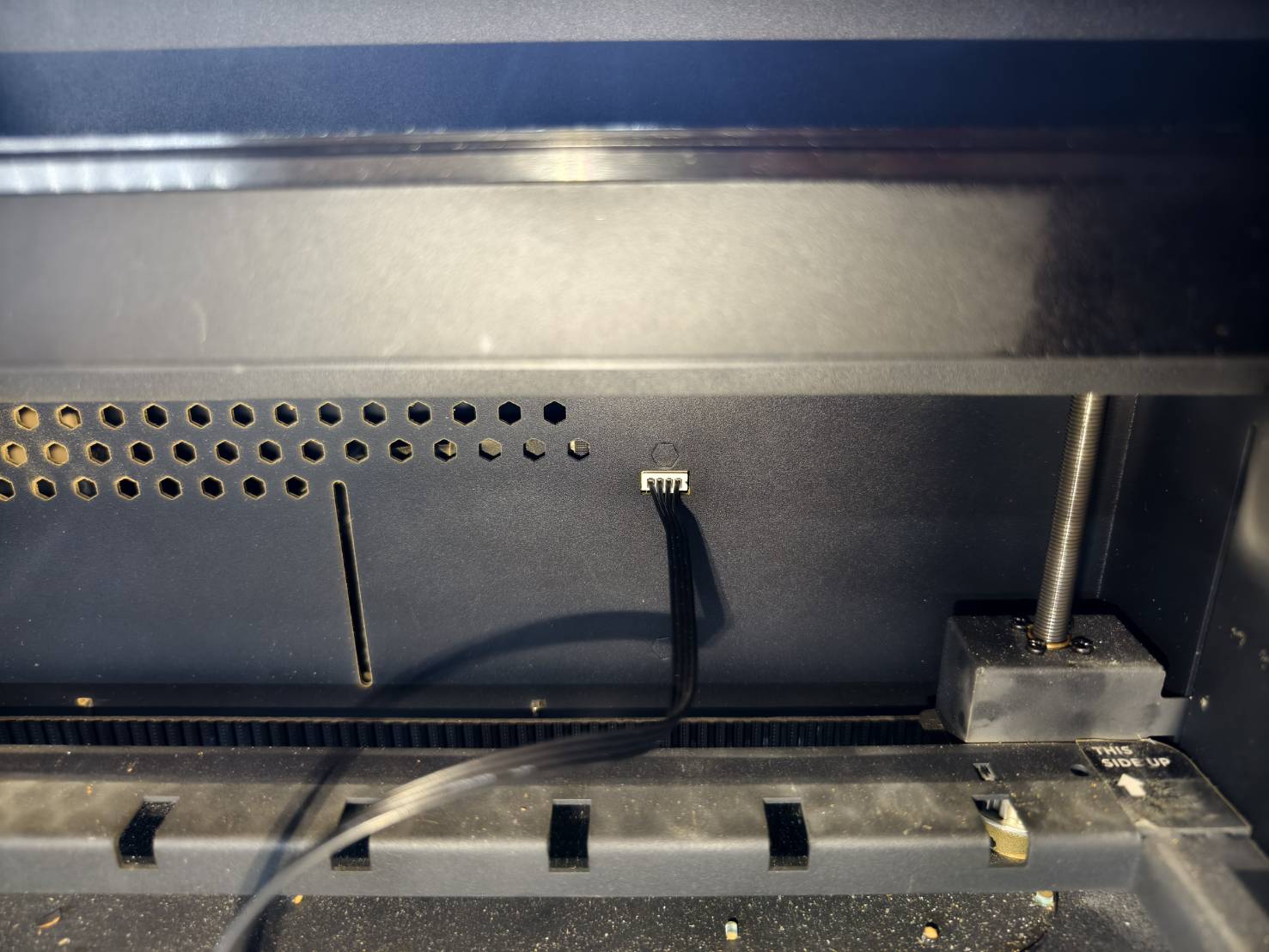

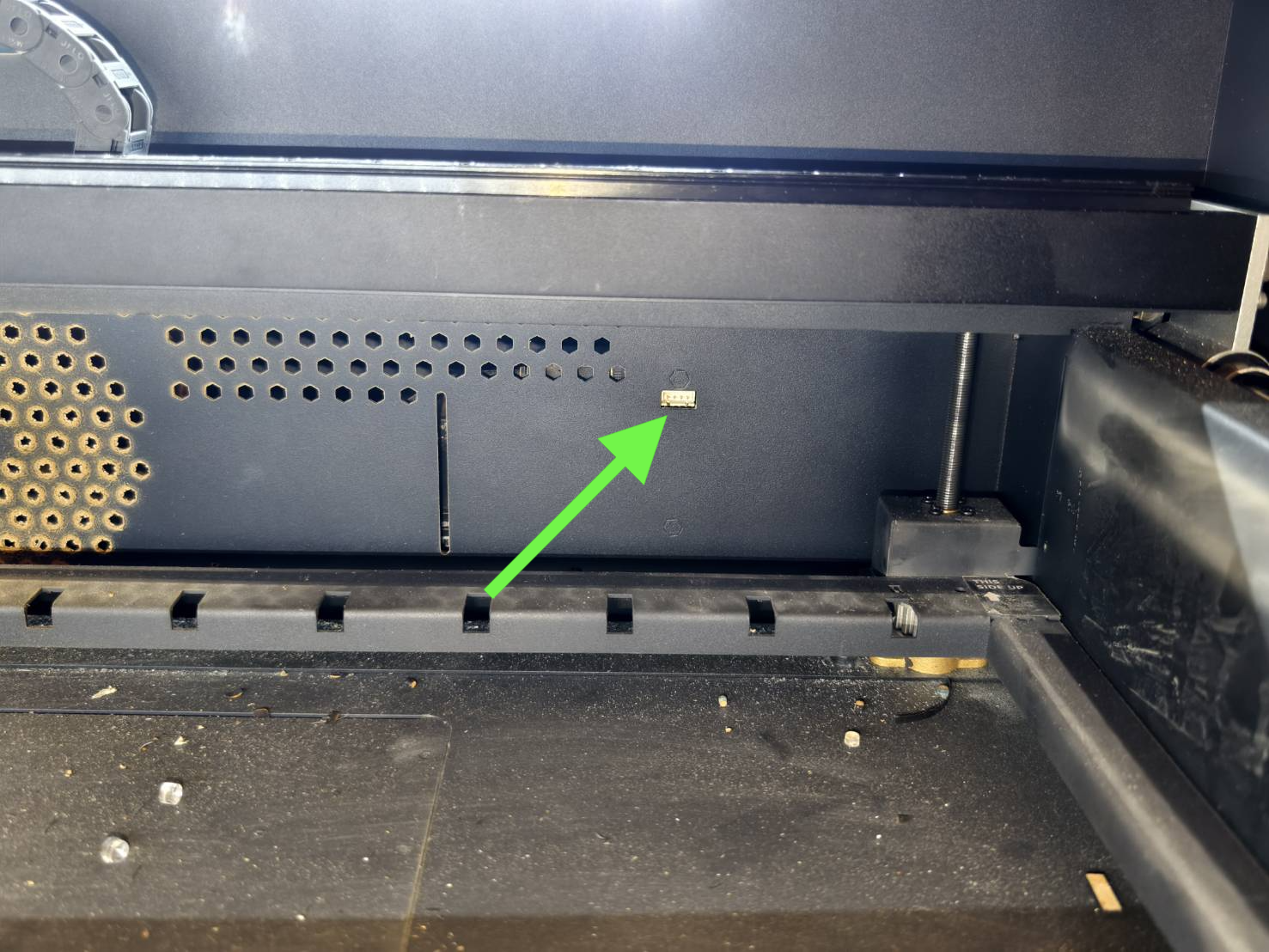

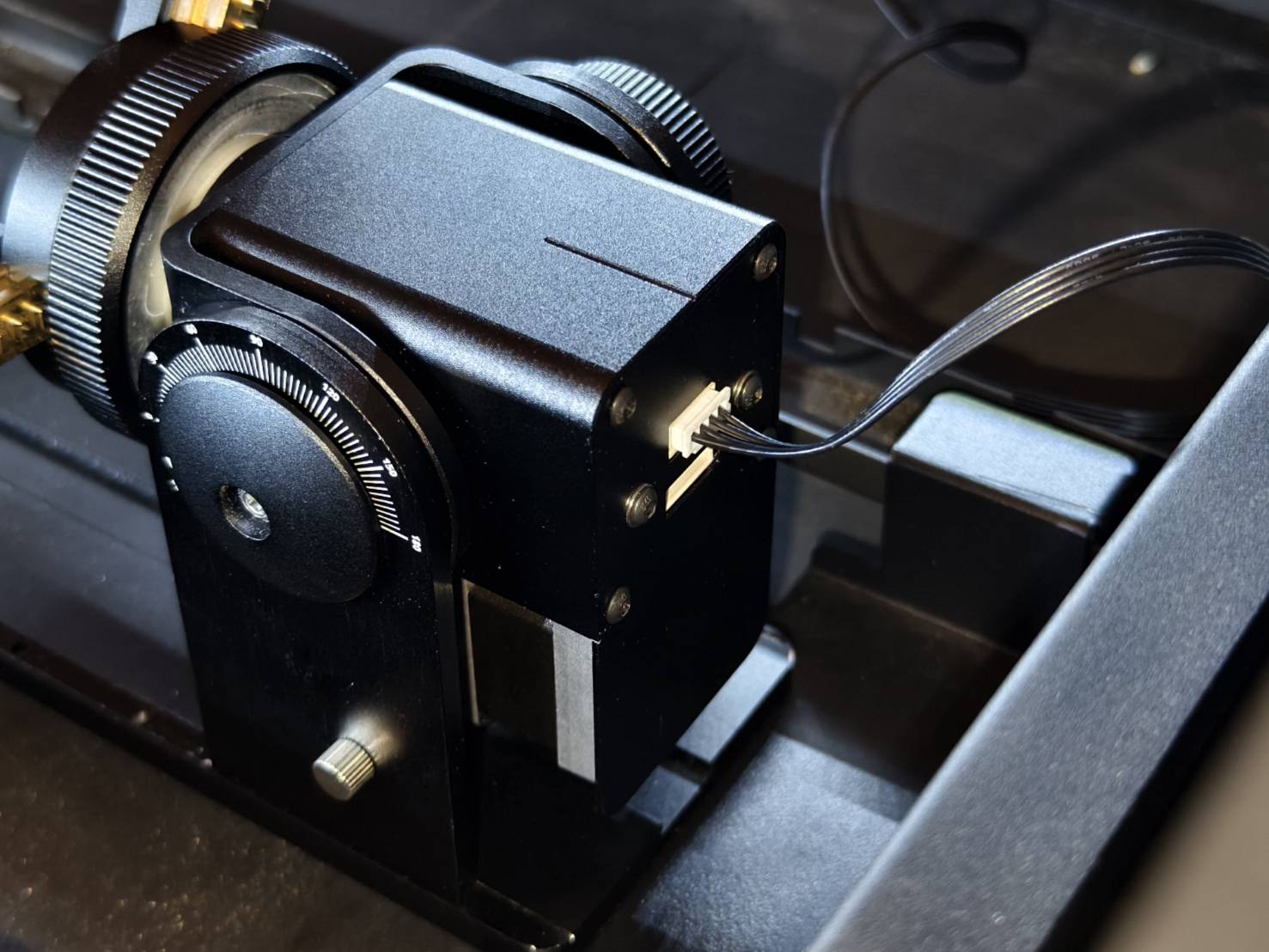

Localize o cabo de conexão na caixa e insira-o na parte traseira direita da máquina.

Passo 4

Instale as garras no dispositivo rotativo de acordo com o material que você utilizará.
Consulte o manual para obter instruções sobre a instalação das garras.
Manual do FLUX Chuck Rotary
(*Recomenda-se usar material descartável para prática e teste na primeira utilização.)

Passo 5

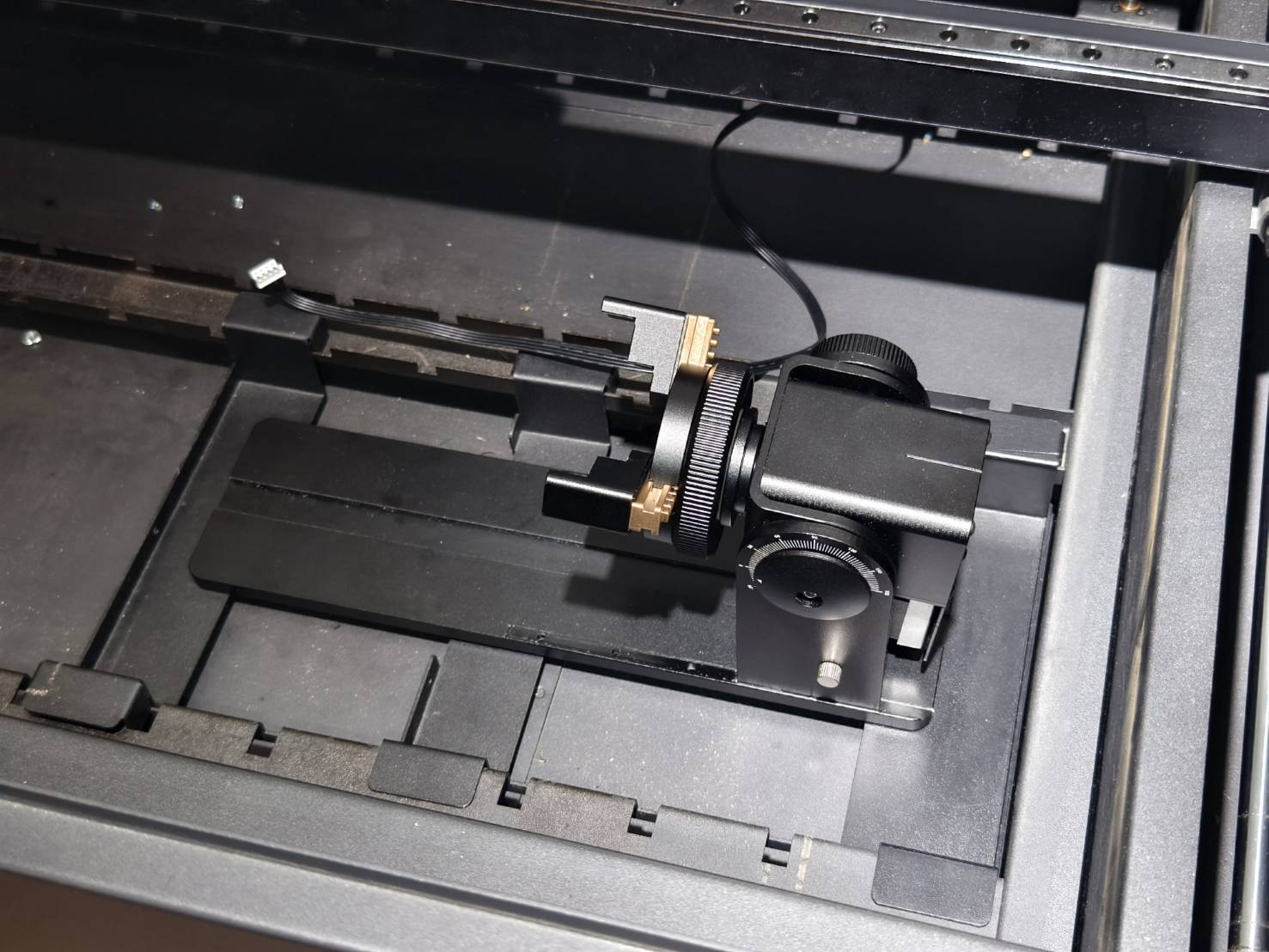

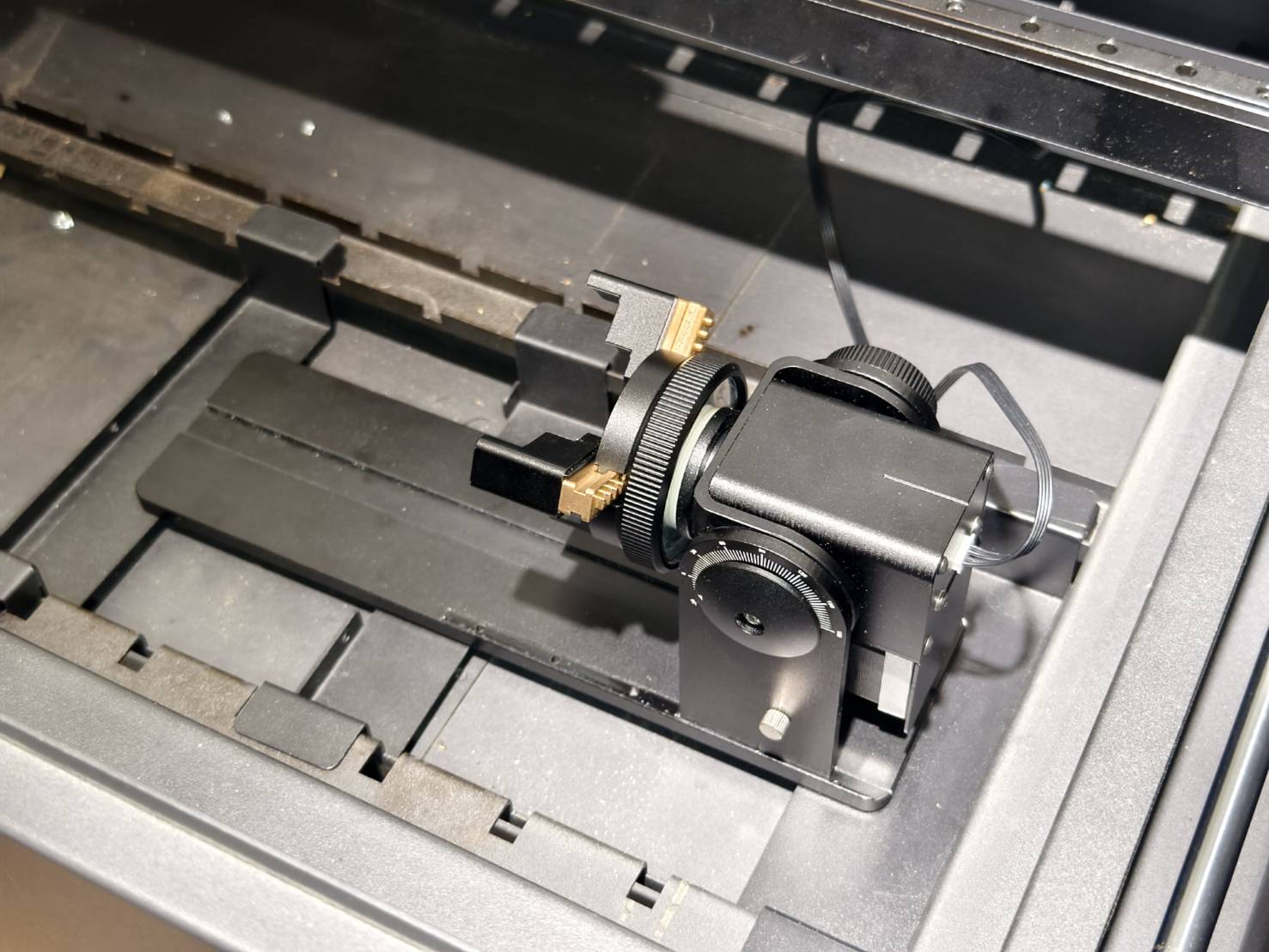

Posicione o Chuck Rotary com as garras instaladas nos suportes e conecte o cabo ao dispositivo.

Passo 6

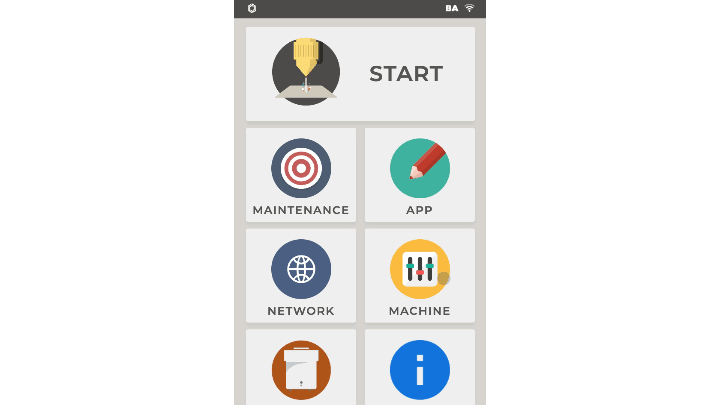

Ligue a máquina e acesse "Configurações de Hardware" para selecionar a versão correta do dispositivo rotativo.

Máquina >> Configurações de Hardware >> Configurações do Dispositivo Rotativo >> Chuck

Passo 7

Meça o diâmetro ou a circunferência do seu material e anote para uso posterior.
(Recomenda-se usar o material destinado à prática e testes na primeira utilização.)

*Se o diâmetro do seu material for menor que 25mm (circunferência: 78,5mm), vá para o Passo 7.1.

Passo 7.1

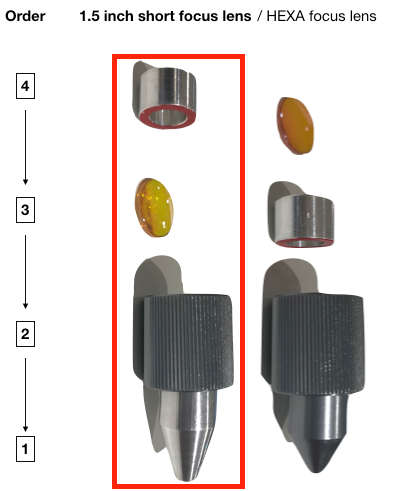

A posição da lente de foco precisa ser alterada para gravar materiais menores. (Diâmetro menor que 25mm, circunferência de 78,5mm)

Por padrão, sua lente estará na posição superior e deve ser movida para a posição inferior, como destacado na imagem abaixo.

Assista ao vídeo abaixo para aprender como alterar a posição da sua lente de foco.

Passo 8

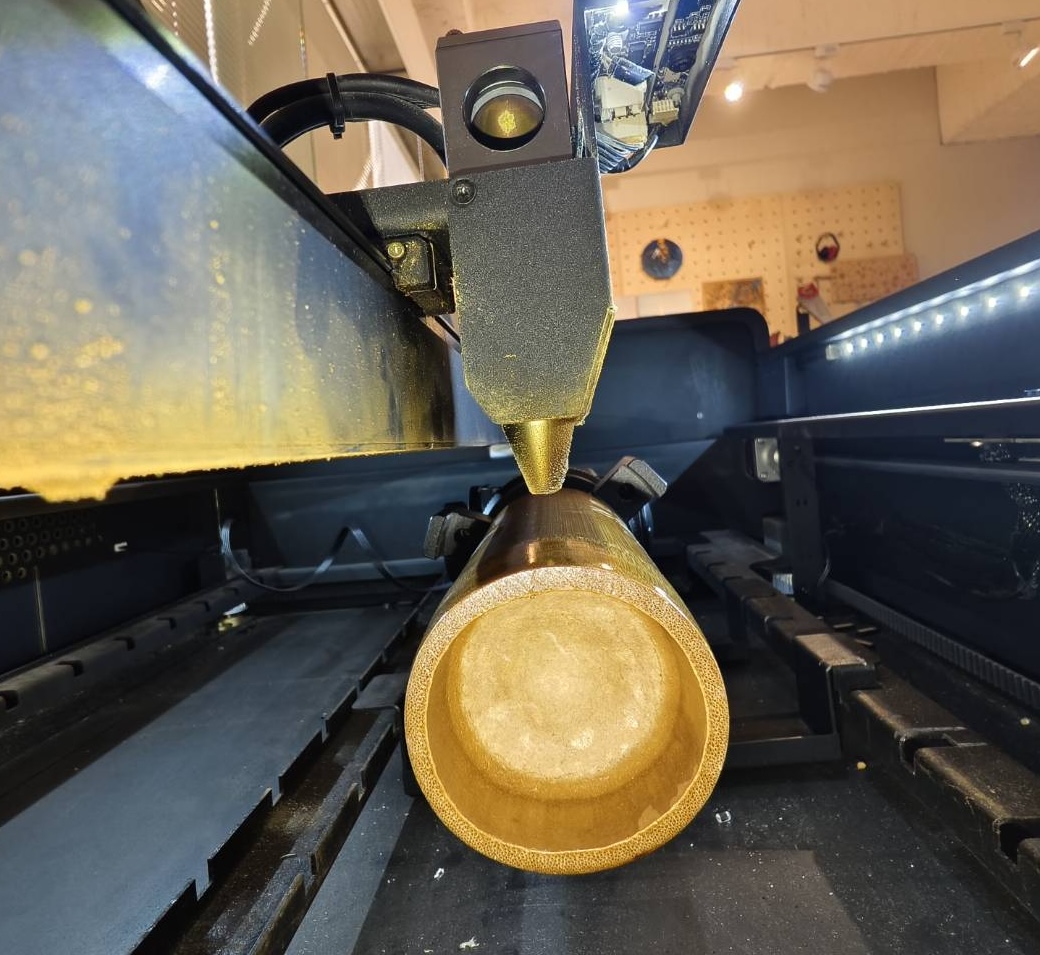

Fixe o material no dispositivo rotativo e nivele-o.
(Consulte o Guia do Mandril Rotativo para fixar diferentes formatos.)

Passo 9

Execute o foco automático para materiais com diâmetro superior a 25mm (circunferência: 78,5mm).
*Se o diâmetro do seu material for menor que 25mm (circunferência: 78,5mm), vá para o Passo 9.1.
(O foco automático não estará disponível para materiais menores.)

Etapas:

Abaixe a plataforma, se necessário.
Aproxime a sonda de foco da superfície do material.
Eleve a plataforma para verificar se a sonda consegue tocar a superfície.
Realize o foco automático clicando duas vezes no botão "AF".

Vídeo:

Passo 9.1

Realize o foco manual com o mini nivelador que acompanha o Mandril Rotativo.

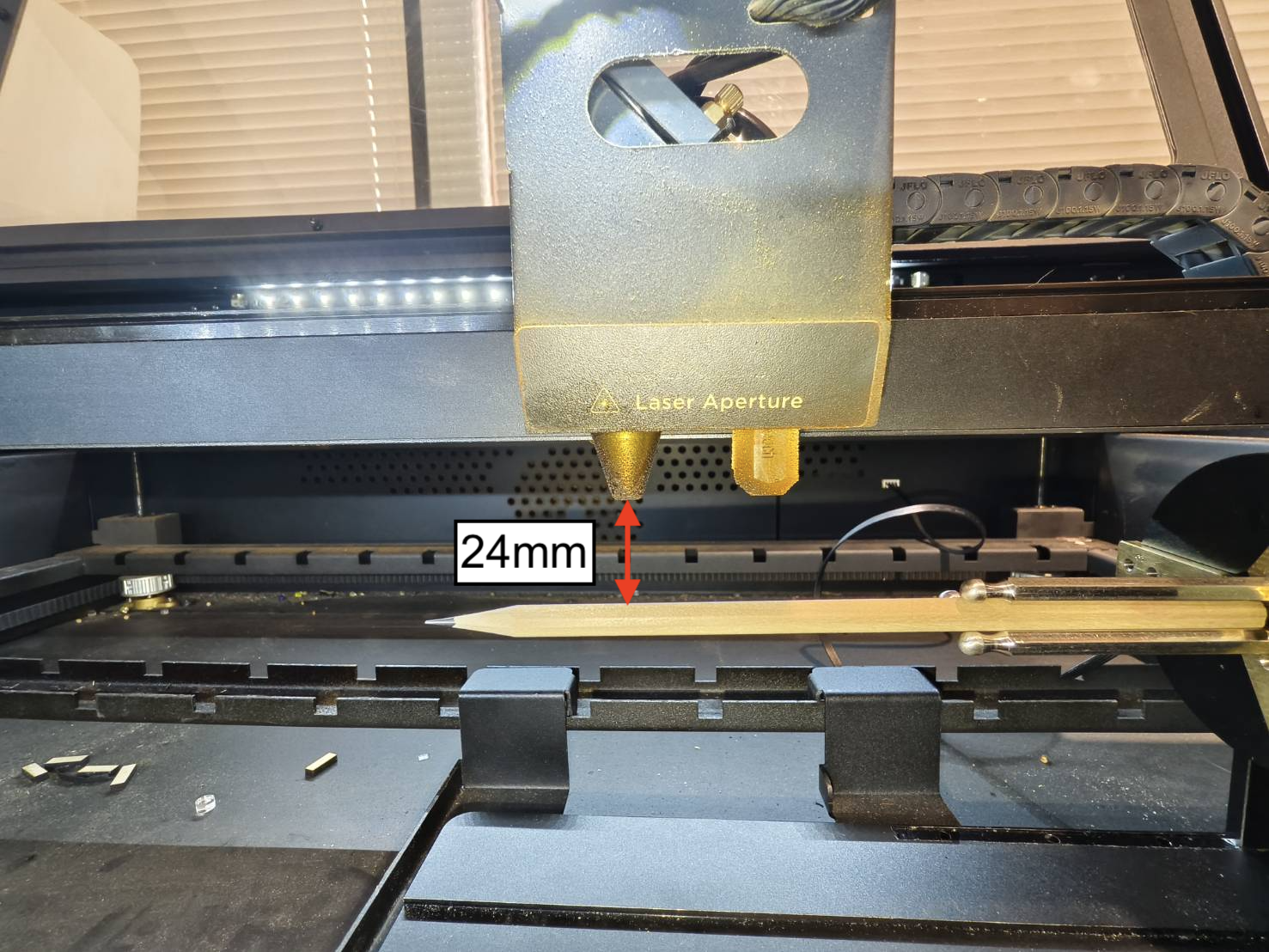

Como a lente foi reposicionada no passo 7.1, a distância entre a ponta do bico e a superfície agora deve ser de 24mm.

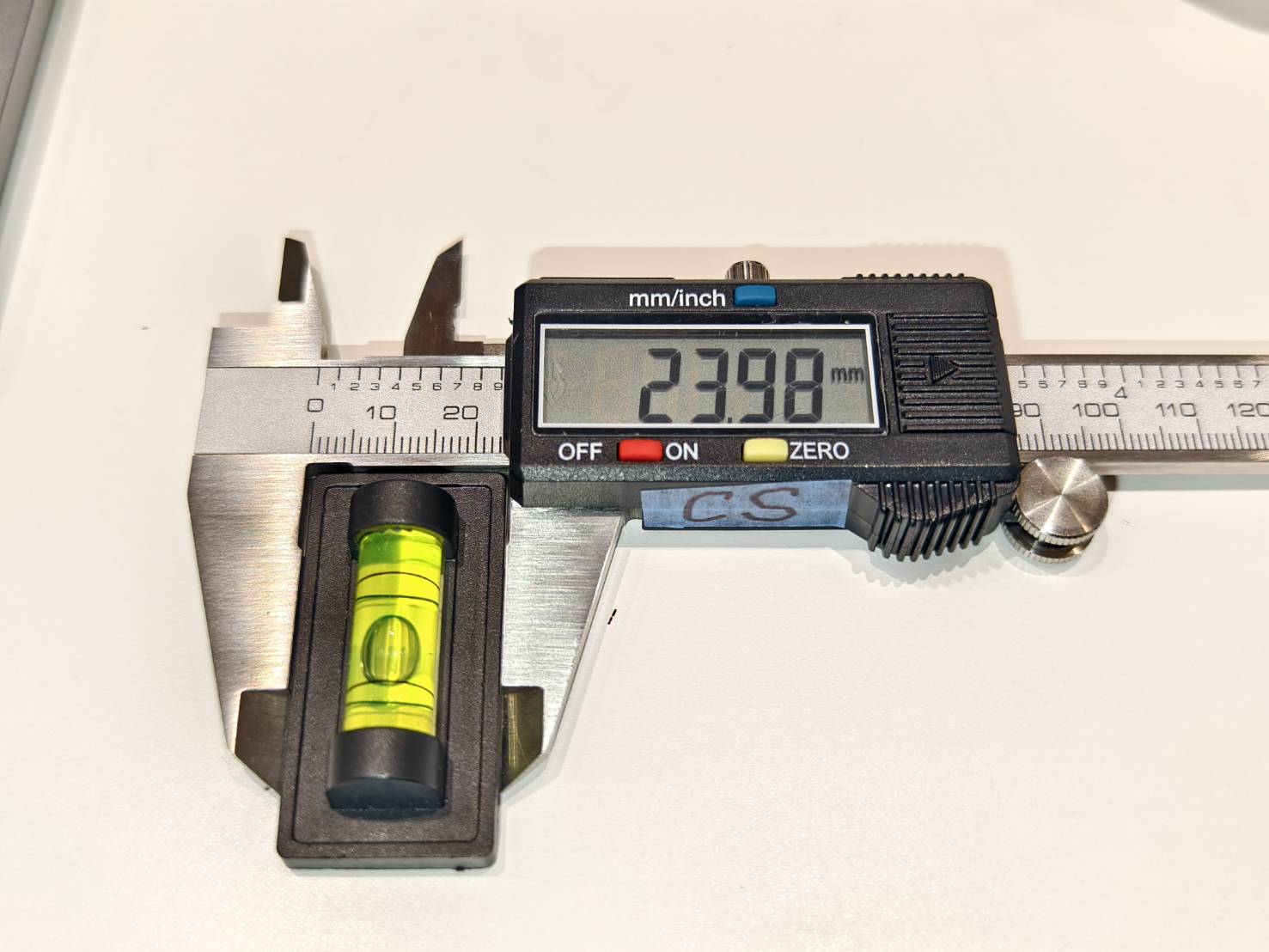

A largura do mini nivelador é de aproximadamente 24mm.

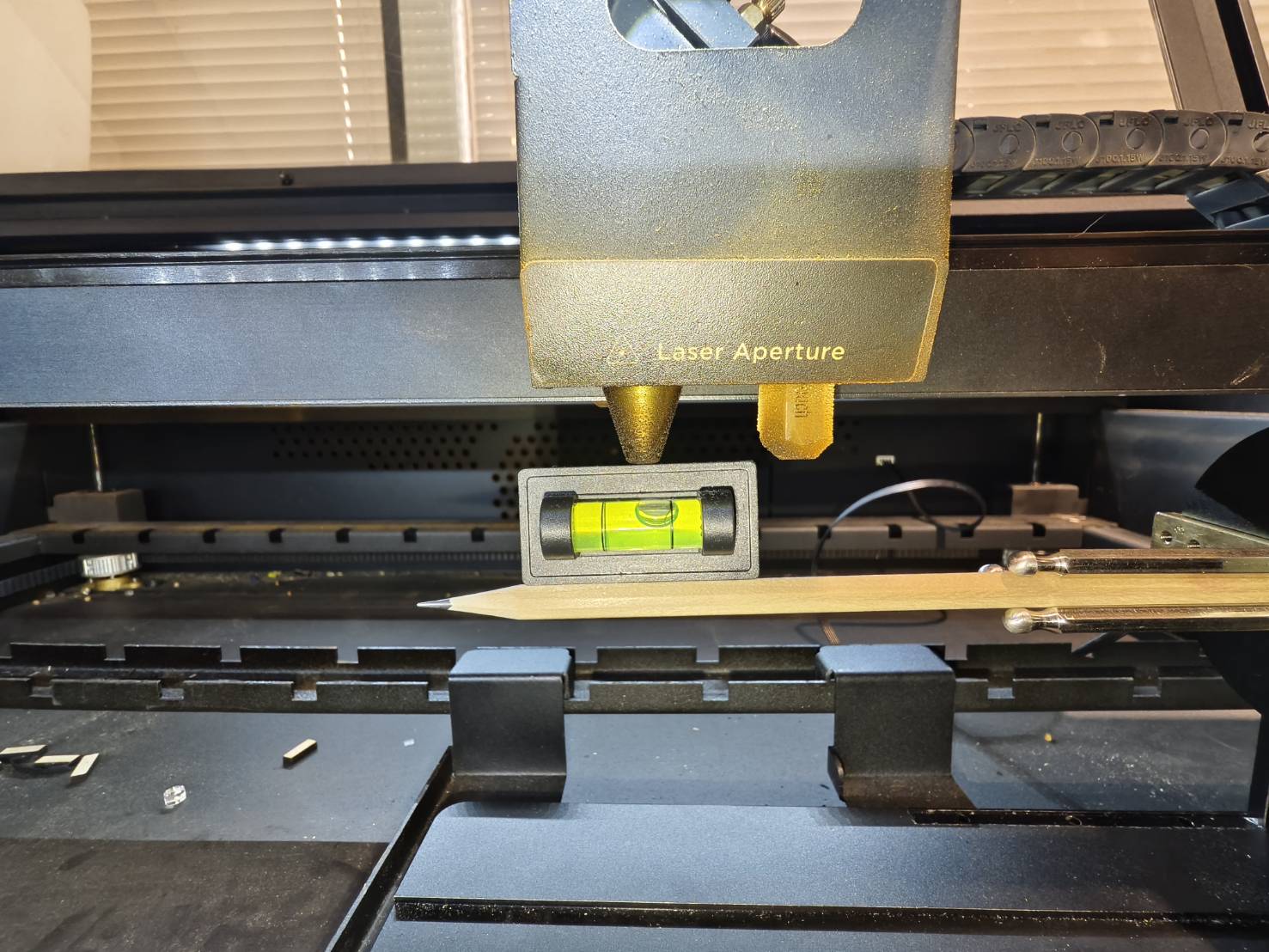

Portanto, coloque o mini nivelador na superfície do material e eleve a mesa até que o nivelador toque a ponta do bico.

Passo 10

Mova a ponta do bico para o centro da área que deseja gravar.

Passo 11

Inicie o Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Passo 12

Acesse "Configurações do documento" e faça as seguintes alterações:

1. Altere a Área de trabalho para "HEXA".

2. Mude a opção Iniciar de para "Posição atual".

3. Para Origem do trabalho, selecione "Centro".

4. Ative a função Rotativa.

5. Para o Espelho, você deve ativar a função de espelho se o seu dispositivo rotativo estiver invertido.
Se não estiver invertido, mantenha-a desativada.
(Disponível apenas para Ador.)

Posição padrão (A parte superior é plana.)	Posição invertida (O motor está voltado para cima.)

Etapa 13

Vá para "Configuração do Rotativo" e faça as alterações.

1.
Certifique-se de que a função Rotativa esteja ativada.

2.
Escolha Chuck como tipo.

3.
Insira o tamanho do seu material medido em Passo 7.
(Você pode inserir qualquer um dos valores, e o software calculará automaticamente o outro.)

4.
Você deve ativar a função de espelhamento se o seu rotativo estiver invertido.
Se não estiver invertido, mantenha-a desativada.
(Disponível apenas para Ador.)

Posição padrão (A parte superior é plana.)	Posição invertida (O motor está voltado para cima.)

Etapa 14

Crie um objeto de gravação ou importe o seu próprio.

Screenshot 2024-09-26 at 12.23.35 PM.png

Dependendo do seu design, geralmente ele será girado em 90 graus para corresponder à mesma orientação do material.

Etapa 15

Após configurar seu design, mova o centro do design para a linha azul.

Passo 16

Use a função "Moldura de Execução" para visualizar o percurso da gravação.

Escolha "Enquadramento" para ver a caixa delimitadora do design ou arquivo.
Após clicar em "Iniciar", a cabeça do laser começará a se mover e o percurso indicará a área de gravação para esta tarefa.
O ponto inicial é a posição atual do bico do laser.
O percurso dependerá da "Origem do Trabalho" selecionada em Passo 12. Quando o centro é selecionado, o ponto inicial será definido no centro do design. O centro é geralmente usado para trabalhos rotativos.
Você pode mover a cabeça do laser para ajustar a área de gravação até que a posição seja satisfatória.

Passo 17

Após confirmar a posição de gravação, configure os parâmetros corretos de velocidade e potência de acordo com o seu material.

Passo 18

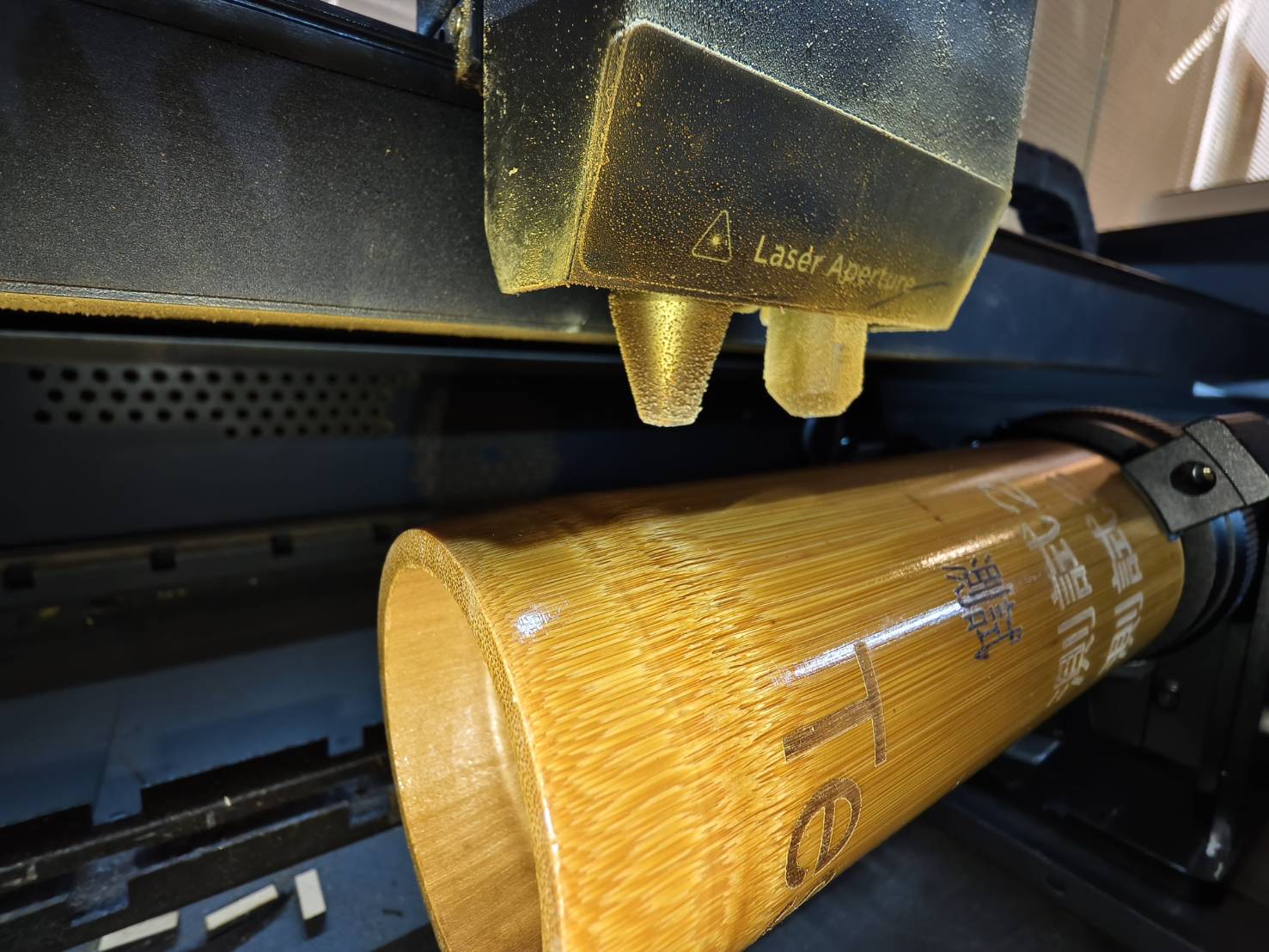

Feche a porta e inicie a tarefa.

Passo 19

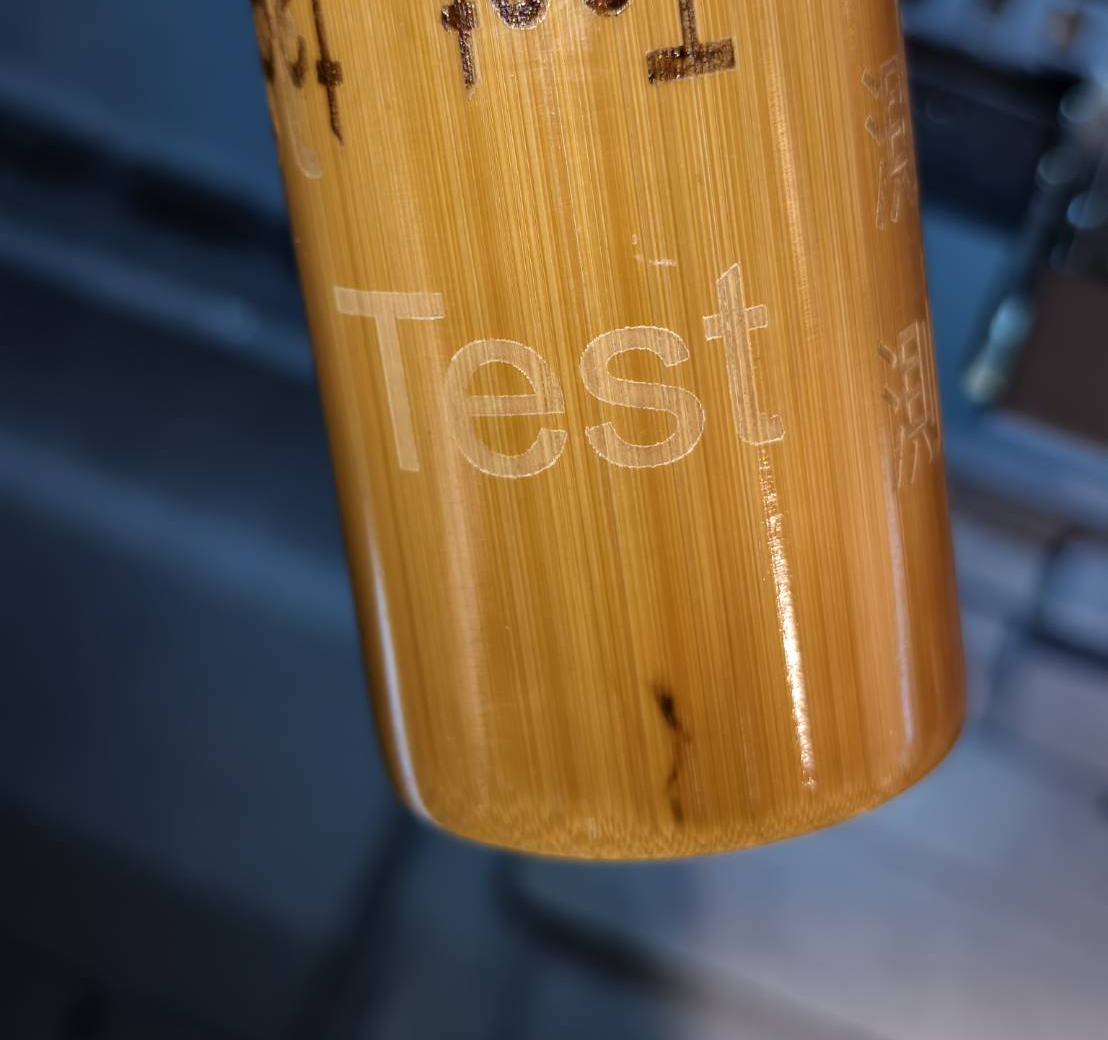

Verifique o resultado.
