Cabo de Ponte LightBurn - Módulo Rotativo HEXA 2.0

Antes de começar

Instale o Módulo Rotativo 2.0

Para instalar o Módulo Rotativo 2.0, siga este artigo.

Observação: Desligue a máquina antes de instalar o Módulo Rotativo.

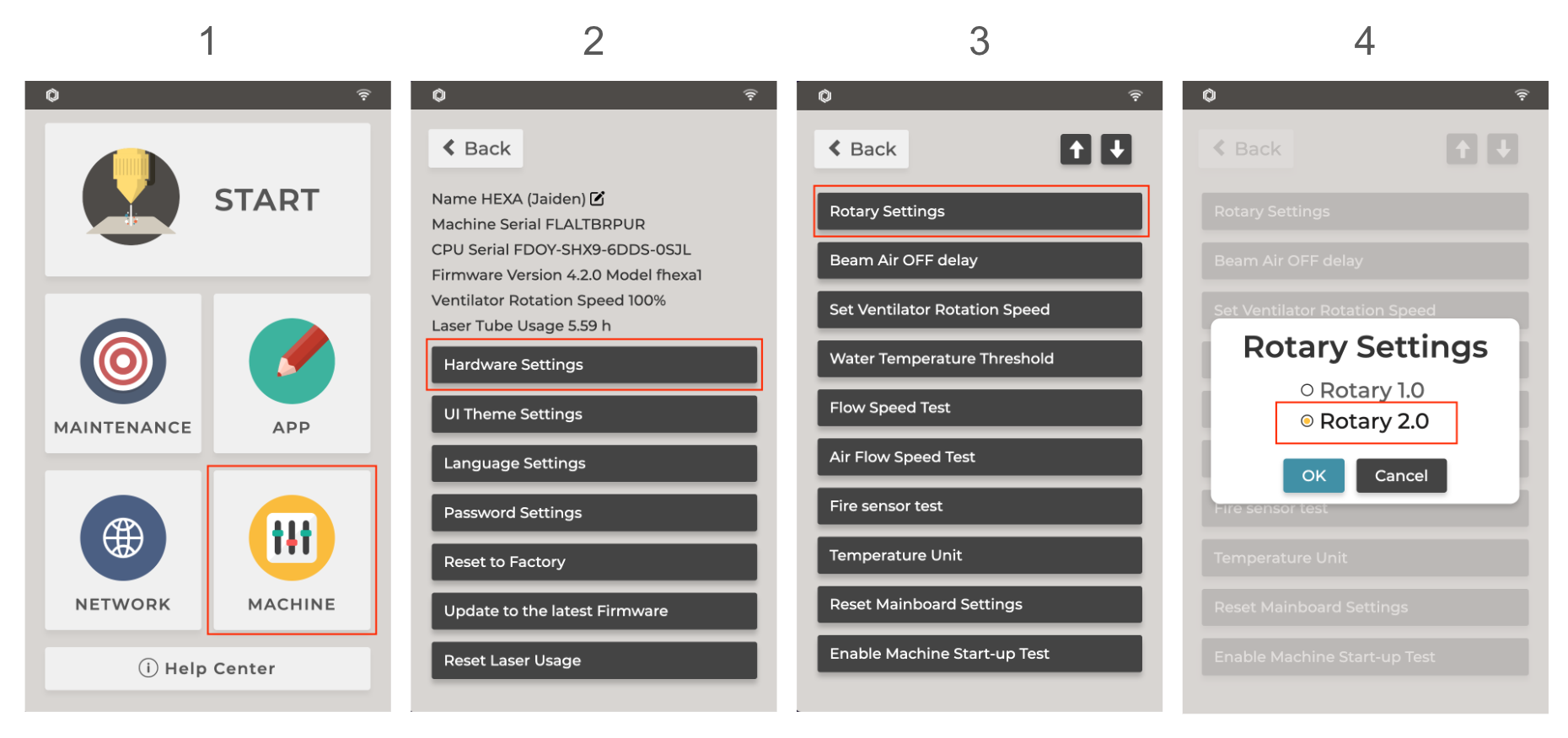

Antes de iniciar, certifique-se de que as configurações do Módulo Rotativo na HEXA estejam corretas.

Configurações do LightBurn

1. Importe o arquivo de configuração e conecte seu computador à máquina com o Cabo LightBurn Bridge. Consulte Cabo LightBurn Bridge - HEXA para mais informações.

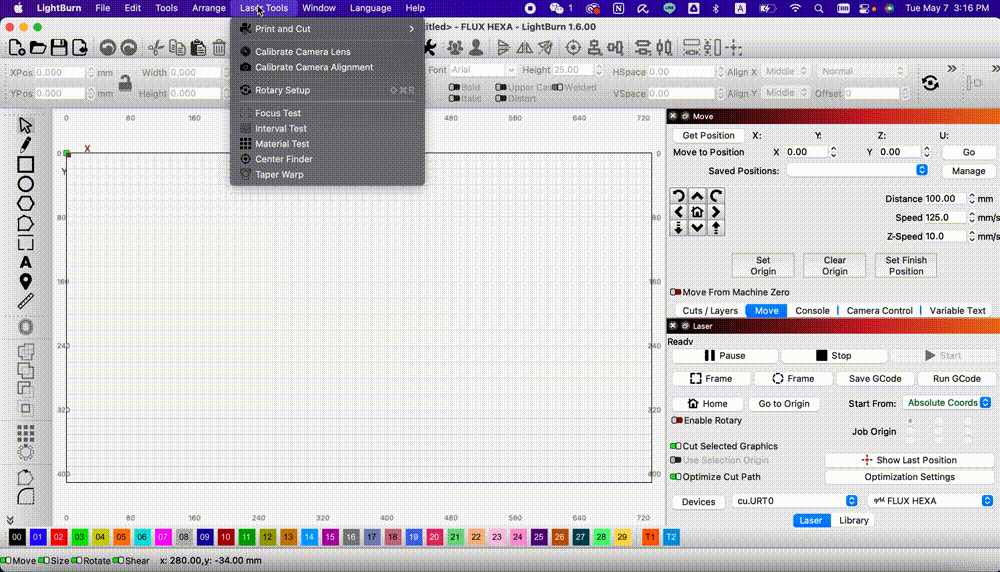

2. Abra o LightBurn e clique em "Dispositivos" na guia Laser . ➡️ Ative "Exibir ativação do rotativo na janela principal" na janela de Configurações que aparece e clique em 'OK'.

3. Ative 'Habilitar Rotativo' no painel lateral direito.

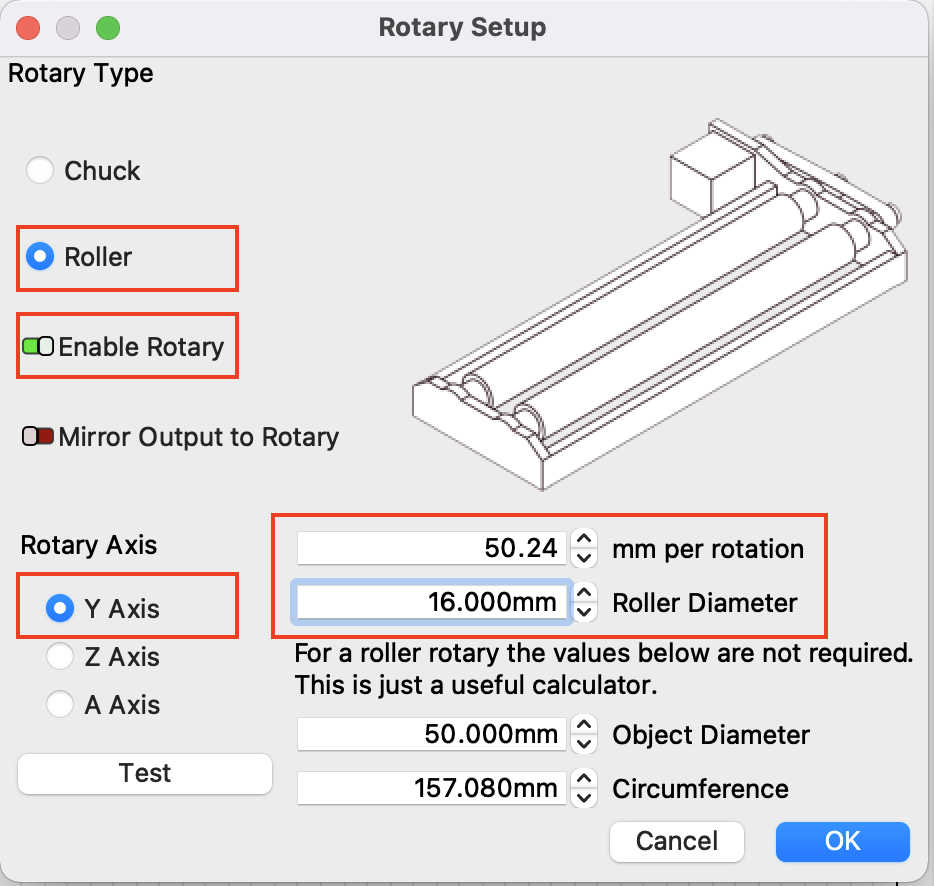

4. Escolha 'Laser Ferramentas' ➡️ 'Configuração do Rotativo'. Em seguida, configure os parâmetros para o Módulo Rotativo conforme indicado e clique em 'OK'.

Iniciar operação

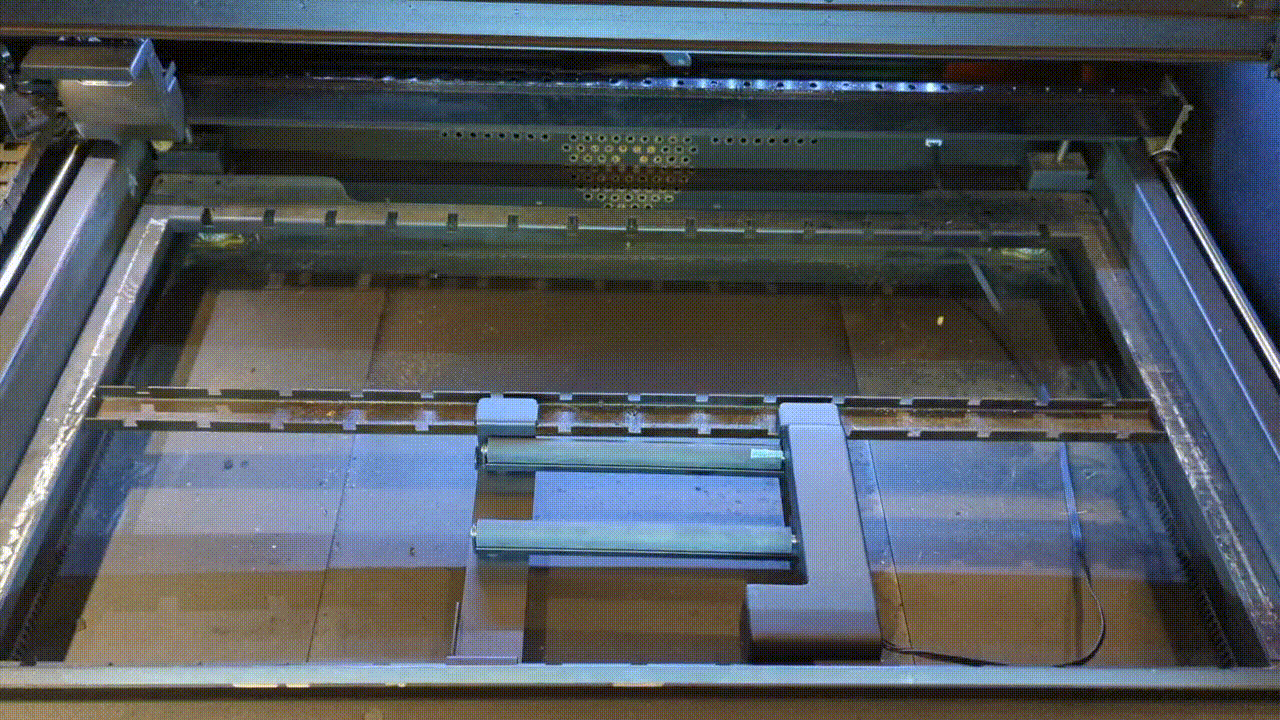

1. Posicione o material dentro da máquina

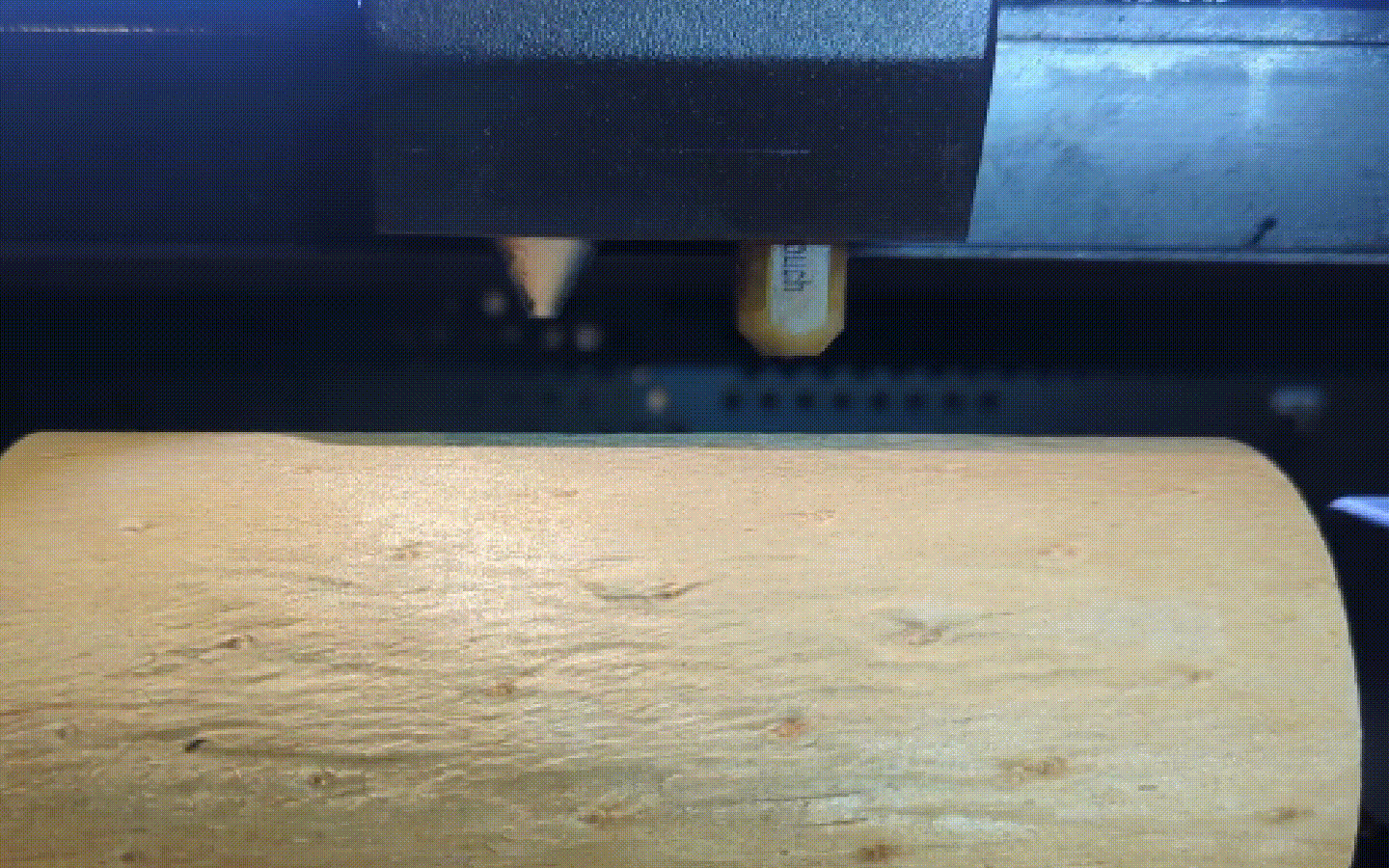

2. Focalização

- Clique no botão 'Parar' no painel 'Laser' para liberar o motor.

- Mova a cabeça do laser para cima do material.

Toque duas vezes no botão "AF" para iniciar o foco automático.

(Certifique-se de que a distância esteja corretamente ajustada antes de cada operação de gravação/corte.)

3. Importe um arquivo para o LightBurn

Clique no ícone acima para importar o arquivo ou arraste-o diretamente para a área de trabalho.

4. Configure os parâmetros de gravação

Clique no objeto da camada e defina os parâmetros no canto inferior direito da seção Cortes / Camadas .

5. Ative o efeito "Sobrevarredura"

- Se a camada estiver configurada no modo "Preenchimento, Preenchimento + Contorno, Imagem, Preenchimento com Deslocamento" , recomendamos que você ative a função "Sobrevarredura" .

- Clique duas vezes em uma camada para acessar o "Editor de Configurações de Corte". Ative o efeito Sobrevarredura e insira a porcentagem.

Observação: As configurações de parâmetros variam para cada velocidade e material, consulte as "Configurações recomendadas para parâmetros de materiais" no final deste artigo.

6. Defina a posição inicial

Selecione 'Posição Atual' na lista suspensa de 'Iniciar de' na guia Laser .

Observação: Como o LightBurn não suporta a função de visualização da câmera para alinhamento, recomenda-se configurar 'Iniciar de' como 'Posição Atual'.

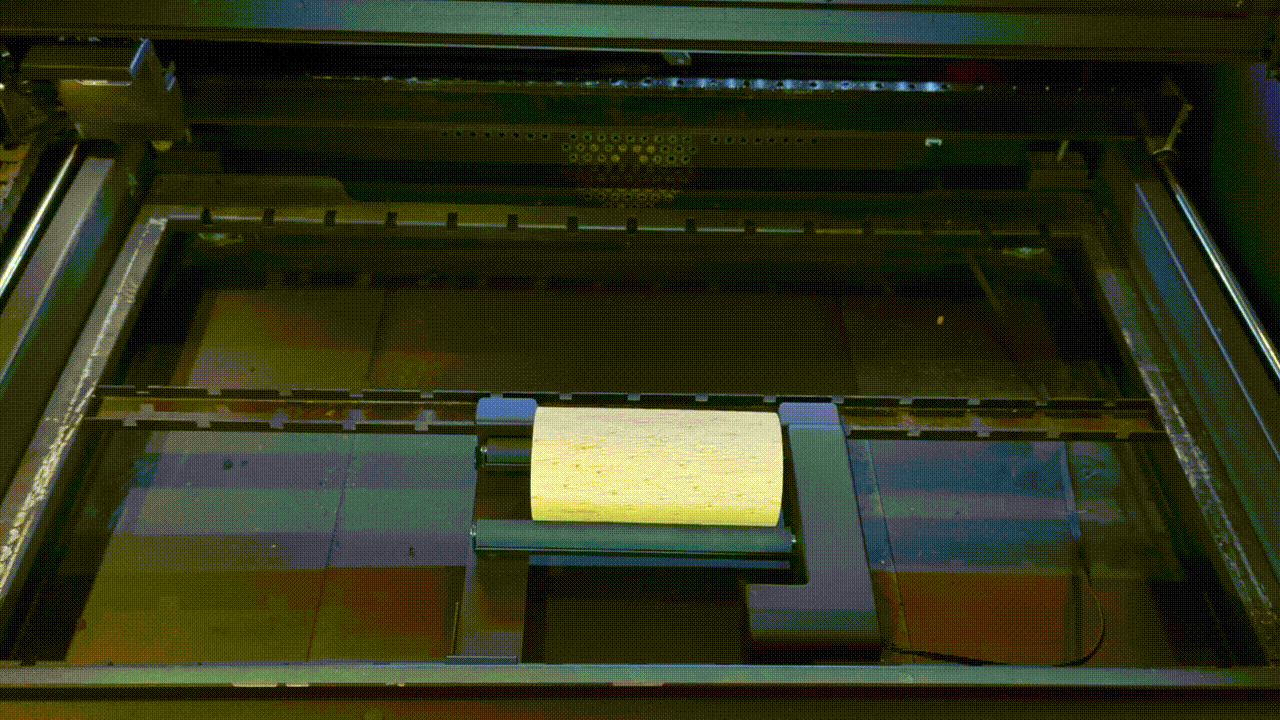

7. Mova o cabeçote do laser para a posição desejada para a gravação.
- Clique no botão 'Parar' no painel 'Laser' painel para liberar o motor e, em seguida, mova o cabeçote do laser para a posição desejada para a gravação.

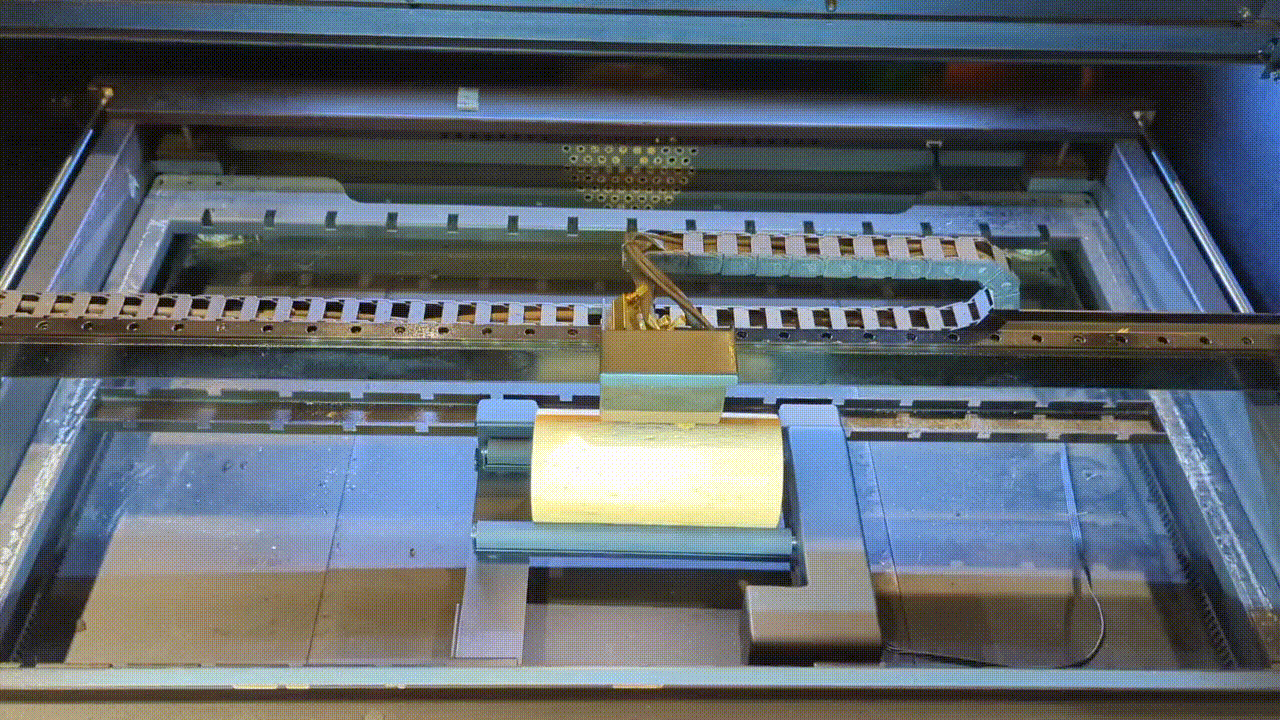

8. Feche a porta

9. Envie o arquivo
- Digite 'R1' na 'Console' janela para ativar o modo rotativo.

- Clique em 'Iniciar' para enviar o arquivo.

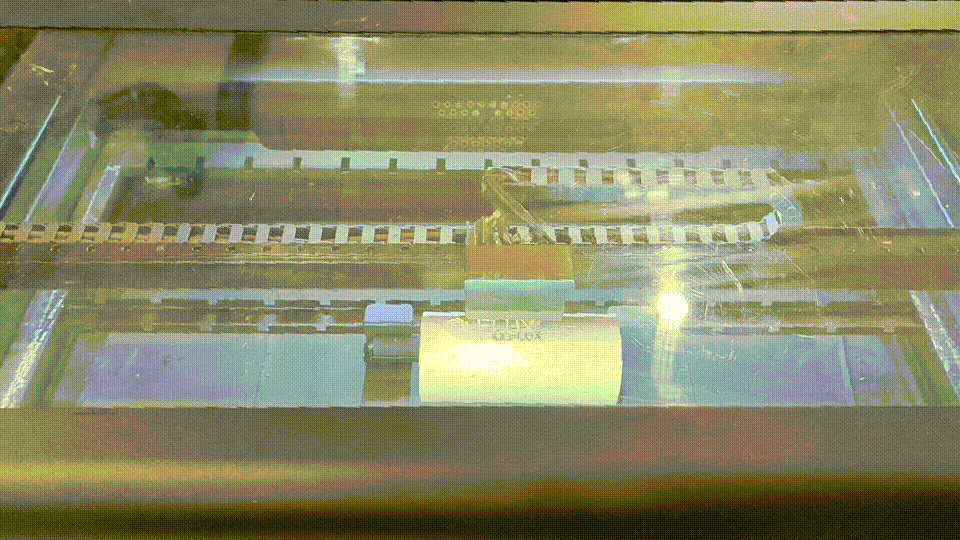

10. Gravação concluída

Observação: Para gravar no eixo não rotativo após usar o eixo rotativo, digite 'R0' no painel 'Console' à direita para desativar o modo de eixo rotativo antes de gravar. Esta operação é necessária apenas quando o trabalho é interrompido ou incompleto. Não é necessária quando o trabalho é concluído em condições normais.

___________________________________________________________________________________

Configurações recomendadas para parâmetros de material
