#904 Hemkörning misslyckades/Hemkörningsproblem/Kan inte köra hem

FLUX Support Team
  • Uppdaterad

Beskrivning

Observera att orsakerna till ett #904-fel kan variera. Problemet kan kvarstå även efter att du följt stegen nedan. Du kan dock fortfaroche samla in värdefull information för att hjälpa FLUX-teamet att utreda problemet mer effektivt.



Möjliga orsaker:

  1. Systemfel (uppdatera firmware eller återställ maskinen till fabriksinställningar).
  2. Fel på moderkortet.
  3. Fel på gränslägesbrytaren.
  4. Styrskenorna är rostiga eller skadade.
  5. X-axeln är inte horisontell.
  6. Fel på drivkretsen (DriverIC).
  7. Fel på stegmotorn.
  8. Fel på plotterkortet. (Mindre sannolikt)
  9. Fel på flatkabeln. (Mindre sannolikt)



Steg 1 - Kontrollera om laserhuvudet är fysiskt blockerat:

  • Stäng av maskinen och koppla ur nätsladden.


  • Flytta laserhuvudet manuellt mot alla fyra hörn.Step_1.gif

Fastställ resultatet och nästa åtgärd:


Steg 1.1 - Smörj skenorna:

  • Se instruktionerna i länken nedan för att smörja skenorna.
  • Efter smörjningen, försök att flytta laserhuvudet igen och se om det kan röra sig som i steg 1.

Fastställ resultatet och nästa åtgärd:

  • Ja, det kan flyttas som i videon i steg 1. >> Problemet är löst

Exempel på foton eller videor för rapportering:

X-axelskena:

Y-axelskena - Vänster:

Y-axelskena - Höger




Steg 2 - Uteslut möjligheten till problem med den inbyggda programvaran:

Misslyckad installation av inbyggd programvara kan orsaka fel vid hempositionering, och återställning till fabriksinställningar kan effektivt eliminera möjligheten till problem med den inbyggda programvaran.

  • Återställ först till fabriksinställningar (Huvudsida > Maskin > Nästa sida > Återställ till fabriksinställningar > Ja)
  • Följ sedan stegen i länken om Hur man uppdaterar maskinens inbyggda programvara och säkerställ att den är uppdaterad till den senaste versionen.

  • Försök att nollställa maskinen igen när uppdateringen är klar.


Fastställ resultatet och nästa åtgärd:

  • Ja, i nollställs framgångsrikt efter stegen ovan >> Problemet är löst.
  • Nej, nollställningsproblemet kvarstår efter stegen ovan >> Gå till Steg 3



Steg 3 - Kontrollera huvudkortets signaler

Det finns fyra orangea LED-lampor på huvudkortet som representerar olika delar av maskinen.

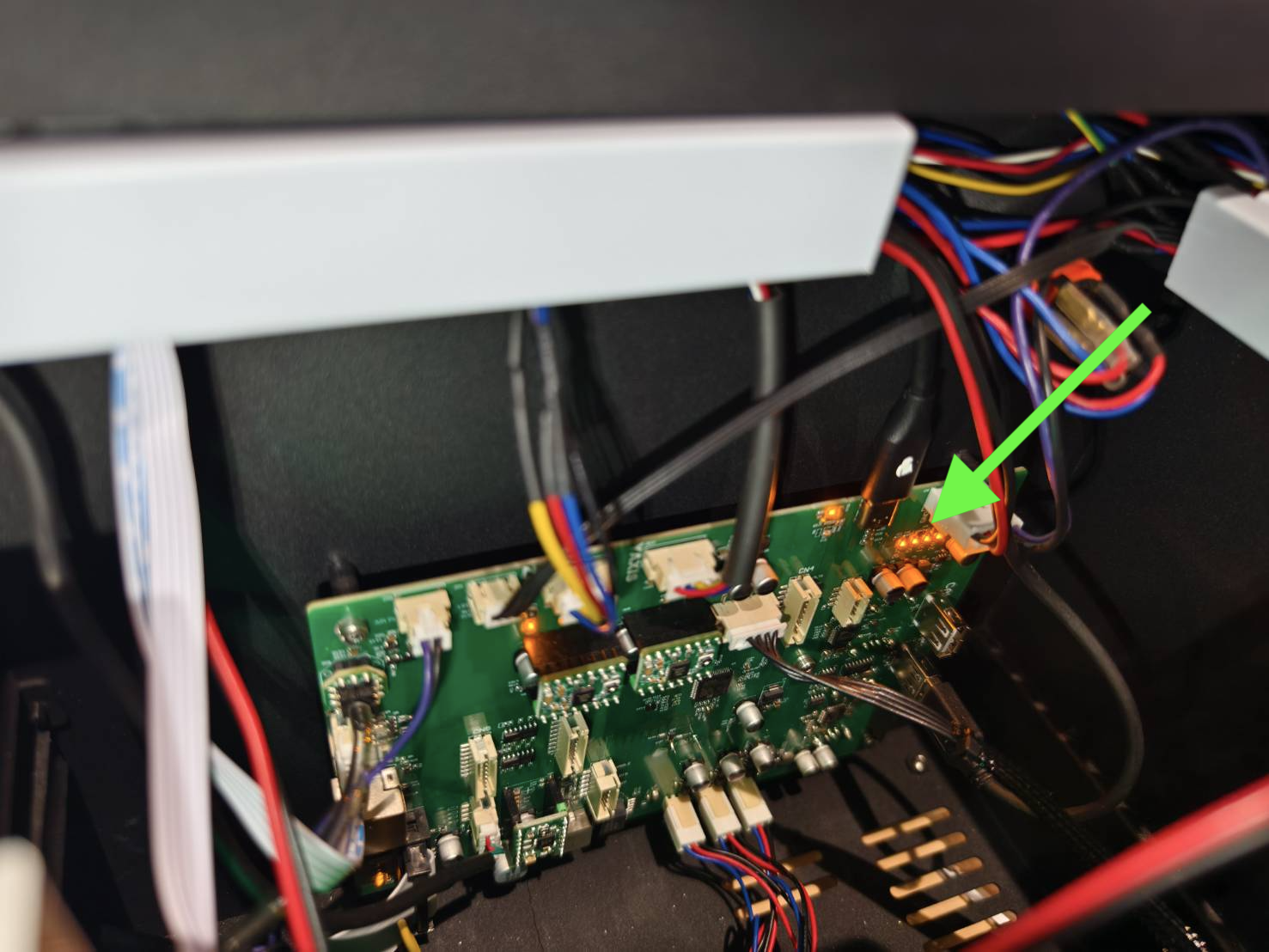

  • För att hitta lamporna, öppna sidoluckan för att se maskinens insida.

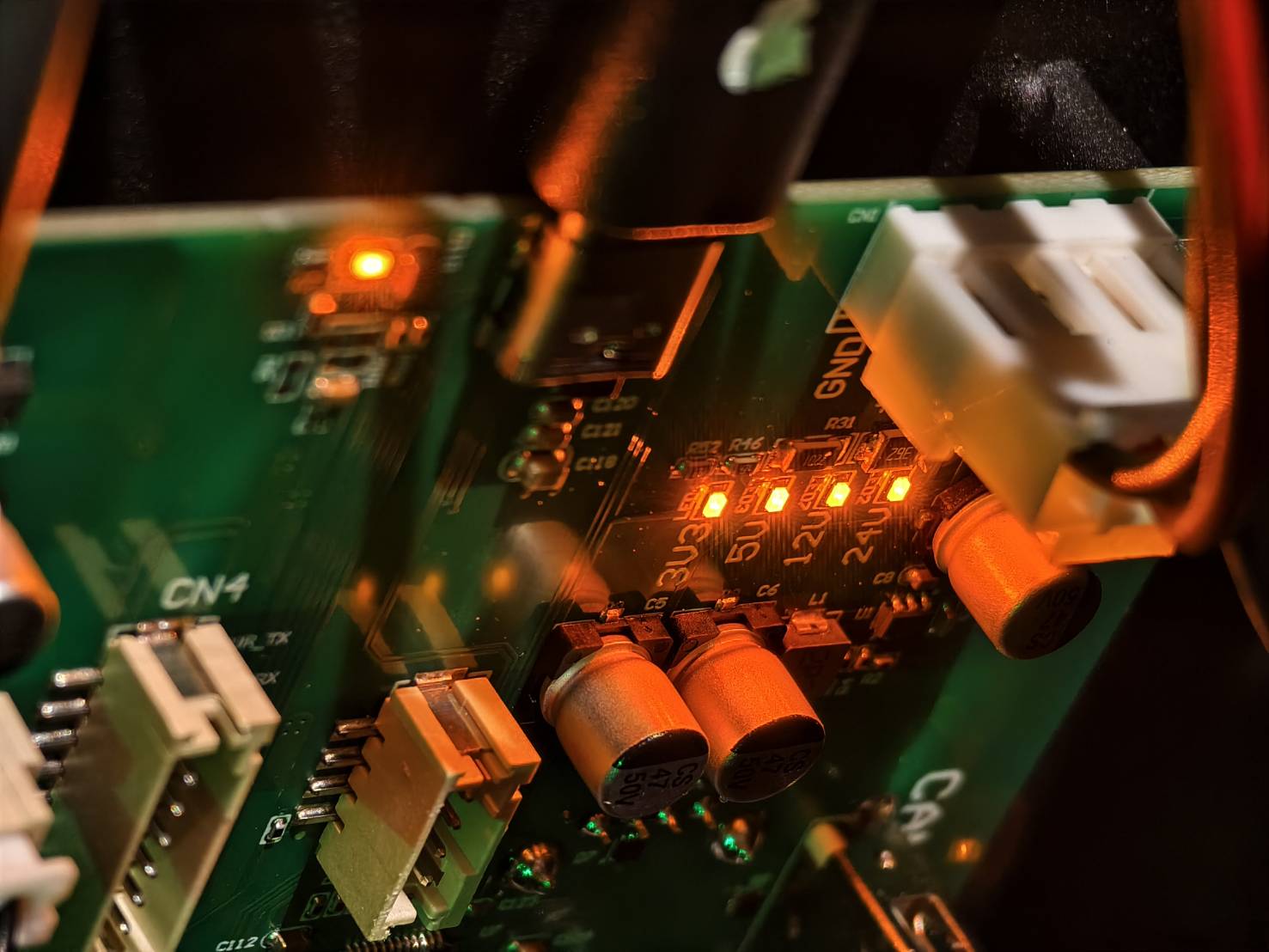

  • Du kommer att se de fyra lamporna. Se bilderna nedan. Lamporna indikerar statusen för olika strömkällor. (3.3V, 5V, 12V, 24V)

Fastställ resultatet och nästa åtgärd:

  • Alla lampor lyser konstant och ingen av dem blinkar >> Gå till Steg 4
  • En eller flera lampor är släckta eller blinkar >> Spela in en video av ditt nollställningsfel och de fyra lamporna >> Kontakta kundsupport för att rapportera problemet
  • Möjlig orsak:
    1. Huvudkortet är defekt och behöver bytas ut.
    2. Laserns strömförsörjningsenhet är defekt och behöver bytas ut.
    3. DC-kabeln är skadad och behöver bytas ut.



Steg 4 - Kontrollera ändlägesbrytarna

En ändlägesbrytare används för att stoppa laserhuvudet när det når sitt ändläge.

Ändlägesbrytaren kan vara defekt, vilket leder till problem med hempositionering som resulterar i att laserhuvudet inte stannar eller stannar för tidigt.

Se videon nedan för att kontrollera om dina ändlägesbrytarikoner reagerar korrekt när de aktiveras.

▵Aktiverad = ikonen stängs
▵Ej aktiverad = ikonen öppnas

Kontroll av X- och Y-ändlägesbrytare


Fastställ resultatet och nästa åtgärd:

  • Både X-axeln och Y-axeln fungerar korrekt som i videon >> Gå till Steg 5
  • En eller båda fungerar inte >> Spela in en video som visar ditt problem (Videoexempel) och gå till Kontakta kundsupport
    • Potentiell orsak:
      1. Moderkortet är defekt
      2. Ändlägesbrytaren är defekt
      3. Plotterkortet är defekt (mindre sannolikt)
      4. Bochkabeln är defekt (mindre sannolikt)



Steg 5 - Kontrollera om autofokusfunktionen fungerar korrekt

Utför autofokus och se om det fungerar.


Klicka på AF-knappen för att kontrollera om den fungerar korrekt.

Fastställ resultatet och nästa åtgärd:

  • Ja, autofokusfunktionen fungerar korrekt >> Steg 6
  • Nej, autofokusfunktionen fungerar inte korrekt >> Spela in en video av situationen enligt videon ovan och Kontakta kundsupport.
    • Potentiell orsak:
      1. Moderkortet är defekt och måste bytas ut.
      2. Drivkretsen/kretsarna är defekt/a och måste bytas ut.
      3. Laserns strömförsörjningsenhet är defekt och måste bytas ut (mindre sannolikt).



Steg 6 - Byt ut drivkretsarna för Y-axeln och Z-axeln:

Drivkretsen är en komponent på huvudkortet/moderkortet som används för att styra motorn så att laserhuvudet kan röra sig i olika riktningar. I det här steget ska vi testa om hempositioneringsproblemet orsakas av drivkretsen.

  1. Stäng av maskinen.
  2. Öppna maskinens sidopanel som i Steg 3.
  3. Koppla ur drivkretsen för Z-axeln.
    (Om ditt moderkort inte är identiskt med det som visas i videon, vänligen se diagrammet.)
  4. ) diagrammet.
    (Om ditt moderkort inte är identiskt med det som visas i videon, vänligen se diagrammet.)
  5. Koppla ur drivkretsen för Y-axeln. Se
    Byt plats på båda drivkretsarna och säkerställ att riktningen överensstämmer med diagrammetmet.


  6. (Anslut Z-axelns drivkrets till den ochra axeln och vice versa)



Fastställ resultatet och nästa åtgärd:

  • Slå på maskinen och testa hempositionering och autofokus. Problemet är löst.
  • Hempositionering och autofokus fungerar nu korrekt >> Spela in en video som visar ditt problem (VideoexempelHempositioneringen fungerar, men inte autofokus. >> ) och
    • kontakta kundtjänst



Steg 7

Fastställ resultatet och nästa åtgärd:

  • 5-14 Justering av X-axelns planhet Problemet är löst
  • Det är parallellt, men Y-axeln misslyckas vid hemkörning >> Gå till Steg 8
  • Det är parallellt, men X-axeln misslyckas vid hemkörning >> Spela in en video som visar ditt problem (VideoexempelHempositioneringen fungerar, men inte autofokus. >> ) och
  • Potentiell orsak:
    1. Moderkortet är defekt
    2. Motorn är defekt
    3. Drivkretsen är defekt



Steg 8 - Dra ut silverplattan och metallplåten på sensorn

  • Gränslägesbrytarens utlösoche silvermetall, som är inringad i rött, kan med tiden lossna, vilket påverkar gränslägesbrytarens känslighet för utlösning. Detta inträffar vanligtvis med Y-axelns gränslägesbrytare.
    Step

  • Här är en snabb lösning.
    Dra ut silverplattan och metallplåten för att öka sensorns känslighet.

Fastställ resultatet och nästa åtgärd:

  • Maskinen kan nu köra referenskörning efter att ha dragit ut metallplattan och plåten >>
    Problemet är löst
  • Hemkörning misslyckas fortfaroche >> Steg 9



Steg 9 - Lägga till skumgummi för att utlösa Y-axelns gränslägesbrytare:

  • Ändlägesbrytarens utlösoche metalldel som är inringad i rött kan lossna med tiden, vilket påverkar känsligheten för aktivering. Detta sker vanligtvis med Y-axelns ändlägesbrytare.
    Step

  • Här är en snabb lösning. Lägg till en bit skum på X-axelmotorn enligt bilden nedan.
    Step

Fastställ resultatet och nästa åtgärd:

  • Maskinen kan nu köra hem efter att skummet har lagts till >> Problemet är löst
  • Hemkörning misslyckas fortfaroche >> Spela in en video som visar ditt problem (VideoexempelHempositioneringen fungerar, men inte autofokus. >> ) och
  • Potentiell orsak:
    1. Moderkortet är defekt
    2. Motorn är defekt
    3. Drivkretsen är defekt



Kontakta kundtjänst

  • Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX support. [Kontakta kundtjänst]

Den insamlade informationen, såsom foton eller videor som visar maskinens problem i denna artikel, kommer att behöva delas med återförsäljaren eller FLUX support.
