#913 Onormal luftflödesdetektion

FLUX Support Team
  • Uppdaterad

Möjliga orsaker:

  1. Luftpumpens filter är smutsigt och behöver bytas ut.
  2. Systemfel (Uppdatera programvaran eller återställ till fabriksinställningar.)
  3. Luftslangen är böjd eller skadad.
  4. Den trevägskopplade transparenta slangen (T-koppling) på sensorn är böjd eller skadad.
  5. Moderkortet fungerar inte korrekt.
  6. Luftpumpen är för svag.
  7. Luftpumpen är för stark. (Mindre sannolikt)



Steg 1

Byt ut luftpumpens filter på maskinens sida och utför ett luftflödestest.IMG20250508171210.jpg





Utvärdera testresultatet och bestäm nästa åtgärd.

  • Värdet ligger inom normalintervallet >> Steg 3.1
  • Värdet ligger INTE inom normalintervallet >> Steg 2



Steg 2

Kontrollera om luft blåser ut från lasermunstycket.

  • Gå in i underhållsläget på kontrollpanelen och aktivera luftpumpen.
  • Använd din hand eller ett papper för att känna efter om luft blåser ut från lasermunstycket.

Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, det blåser ut luft >> Steg 3



Steg 2.1

Öppna sidoluckan för att kontrollera eller återansluta de två luftpumpskontakterna och luftslangen som är ansluten till luftpumpens ovansida. Syftet är att säkerställa att inga kablar och luftslangar är skadade, lösa eller böjda.

  • Öppna sidoluckan för att se maskinens insida.

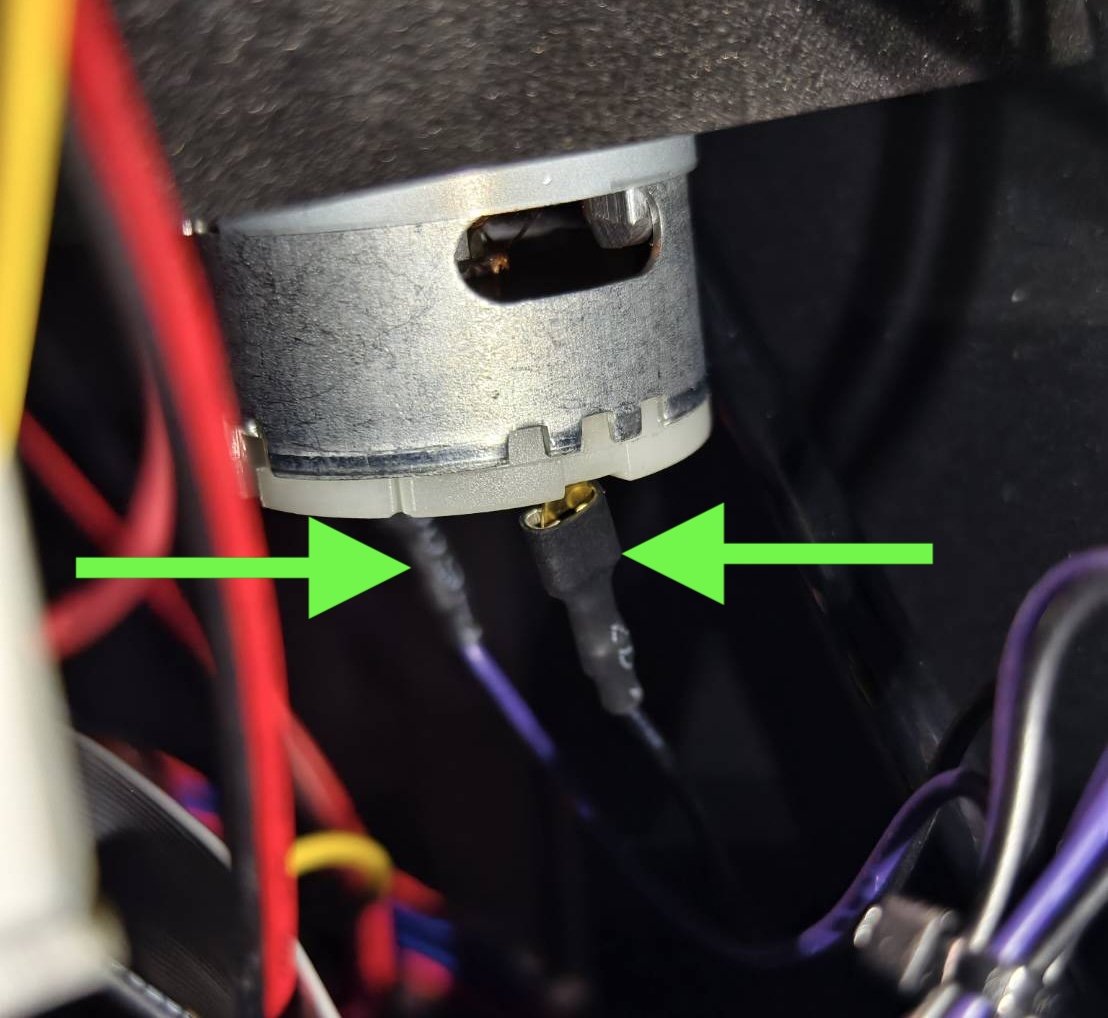

  • Kontrollera eller återanslut luftpumpens två stiftkontakter. (Maskinen avstängd)

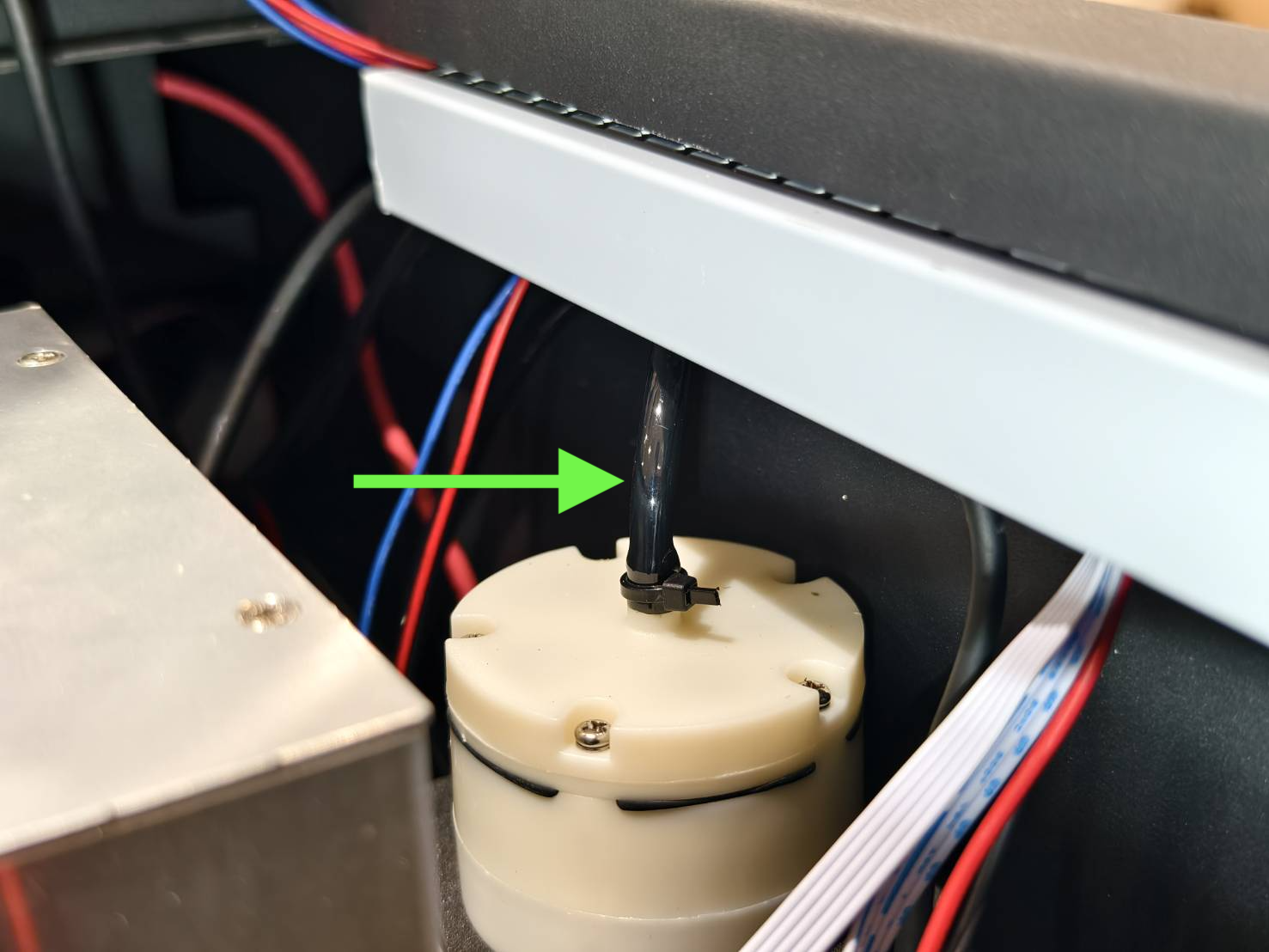

  • Kontrollera luftslangen på luftpumpen.

  • Kontrollera luftslangen på lasermunstycket.

    Luftslang böjd vid munstycket Luftslang böjd på kedjan


  • Starta maskinen och aktivera luftpumpen för att testa om luft blåser ut från lasermunstycket.


Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, det blåser ut luft >> Steg 3
  • Nej, det blåser ingen luft ut >> Steg 2.2



Steg 2.2

Återställ maskinen till fabriksinställningarna och testa om luft blåser ut från lasermunstycket.

(Startsida > Maskin > Nästa sida > Återställ till fabriksinställningar > Ja)



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, det blåser ut luft >> Steg 3
  • Nej, det blåser ingen luft ut >> Steg 2.3



Steg 2.3

Uppdatera den inbyggda programvaran till den senaste versionen och testa om luft blåser ut från lasermunstycket.
Beambox II - Guide för uppdatering av inbyggd programvara



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Nej, det blåser ingen luft ut >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Luftpumpen är defekt och behöver bytas ut
      2. Huvudkortet är defekt och måste bytas ut



Steg 2.4

Aktivera luftflödesvärdet på panelen och flytta laserhuvudet runt arbetsområdet för att se om värdet ändras när laserhuvudet förflyttas.

Hur man aktiverar testet för luftflödeshastighet.



Demonstration:



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Värdet ligger alltid inom det normala intervallet >> Steg 2.5
  • Värdet är alltid lägre än minimivärdet >> Steg 4
  • Värdet är alltid högre än maxintervallet >> Steg 5
  • Värdet ändras inom normalt och maxvärde >> Steg 5



Steg 2.5

Kör en uppgift och se om felet uppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Nej, felet uppstår inte >> Problemet är löst
    • Möjlig orsak:
      1. Systemet fungerar inte
  • Ja, felet uppstår fortfarande >> Kontakta kundtjänst
    • Möjlig orsak:
      • Systemet är skadat och RK-kortet behöver flashas om.
      • Huvudkortet är defekt och måste bytas ut



Steg 3

Aktivera luftflödesvärdet på panelen och flytta laserhuvudet runt arbetsområdet för att se om värdet ändras när laserhuvudet förflyttas.

Hur man aktiverar testet för luftflödeshastighet.



Demonstration:



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Värdet ligger alltid inom det normala intervallet >> Steg 3.1
  • Värdet är alltid lägre än minimivärdet >> Steg 4
  • Värdet är alltid högre än maxintervallet >> Steg 5
  • Värdet ändras inom normalt och maxvärde >> Steg 5



Steg 3.1

Kör en uppgift och se om felet uppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Nej, felet uppstår inte >> Maskinen fungerar felfritt
  • Ja, felet uppstår fortfarande >> Steg 3.2



Steg 3.2

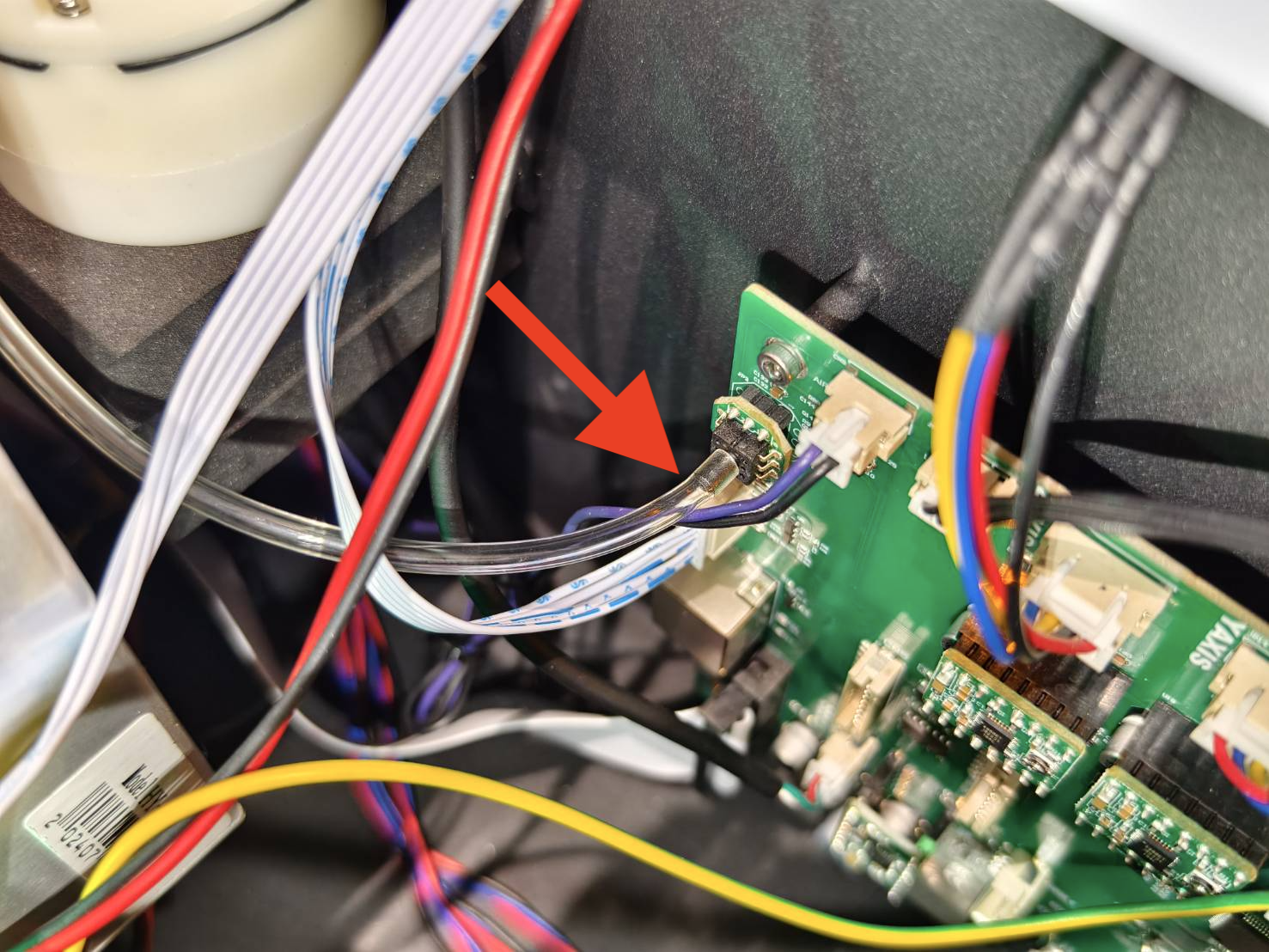

Återanslut den genomskinliga 3-vägsslangen (T-koppling). Kör en uppgift och se om felet uppstår.

  • Öppna sidoluckan för att se maskinens insida.



  • Återanslut den genomskinliga 3-vägsslangen (T-koppling).



  • Kör en uppgift och se om felet uppstår.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Nej, felet uppstår inte >> Problemet är löst
    • Möjlig orsak:
      1. Anslutningen av den genomskinliga 3-vägsslangen (T-koppling) var bristfällig
  • Ja, felet uppstår fortfarande >> Steg 3.3



Steg 3.3

Återställ maskinen till fabriksinställningarna och kör en uppgift för att se om felet uppstår.

(Startsida > Maskin > Nästa sida > Återställ till fabriksinställningar > Ja)



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Nej, felet uppstår inte >> Problemet är löst
    • Möjlig orsak:
      1. Systemet fungerar inte
  • Ja, felet uppstår fortfarande >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Systemet är skadat och RK-kortet behöver flashas om.
      2. Moderkortet är defekt och behöver bytas ut.



Steg 4

Återanslut den genomskinliga 3-vägsslangen (T-koppling) och kontrollera luftflödesvärdet.

  • Öppna sidoluckan för att se maskinens insida.



  • Återanslut den genomskinliga 3-vägsslangen (T-koppling).



  • Aktivera luftflödeshastighetstestet och flytta laserhuvudet för att kontrollera värdet.



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Värdet ligger alltid inom det normala intervallet >> Steg 4.3
  • Värdet är alltid lägre än minimivärdet >> Steg 4.1
  • Värdet är alltid högre än maxintervallet >> Steg 5
  • Värdet ändras inom normalt och maxvärde >> Steg 5



Steg 4.1

Kontrollera om det finns något läckage eller skada på luftslangen och den genomskinliga 3-vägsslangen.

  • Kontrollera luftslangen på lasermunstycket.

    Luftslang böjd vid munstycket Luftslang böjd på kedjan
  • Kontrollera luftslangen på luftpumpen.


  • Kontrollera den genomskinliga 3-vägsslangen.
  • Kontrollera luftslangens anslutning för att se om det finns något luftläckage. Återanslut den vid behov.

  • Kontrollera luftslangens övriga dragning.

    Översikt över luftslangens placering

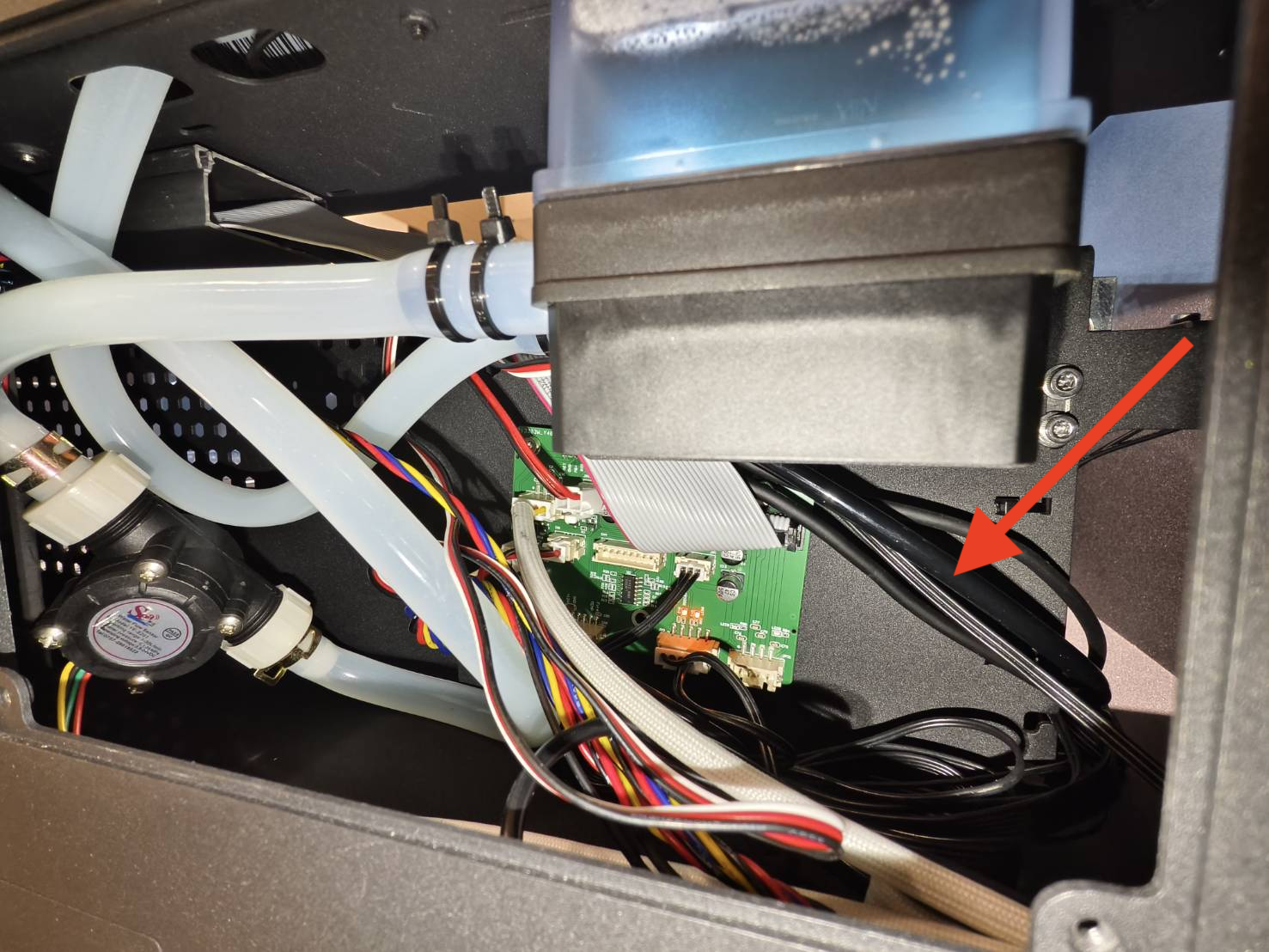

    På maskinens baksida kan en del av luftslangen inspekteras

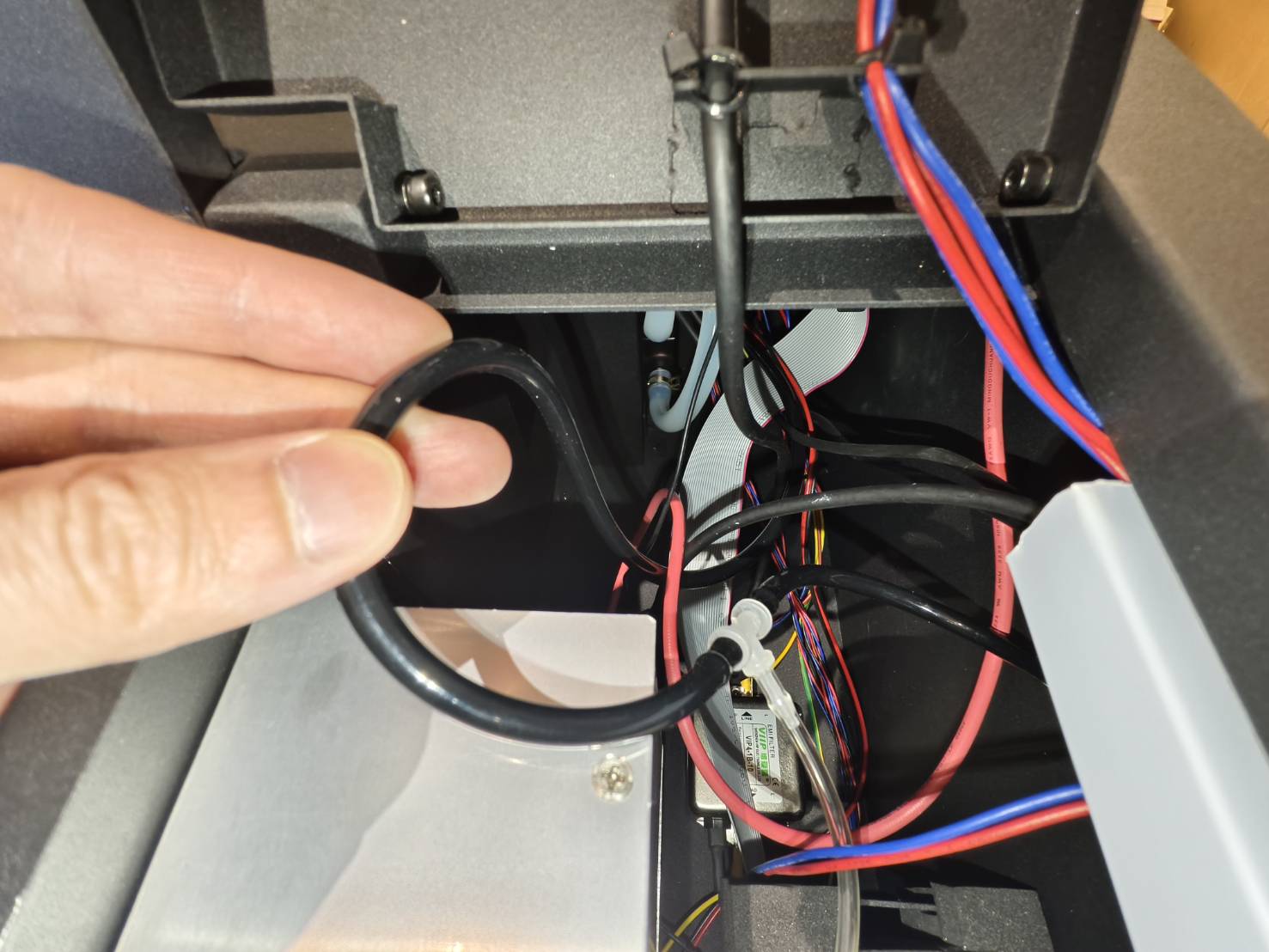

    Vid luftpumpen kan en del av luftslangen inspekteras



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Luftslangen och den genomskinliga 3-vägsslangen är i gott skick >> Steg 4.2
  • Luftslangen eller den genomskinliga 3-vägsslangen är i dåligt skick >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Luftslangen är defekt och måste bytas ut
      2. Den transparenta 3-vägsslangen är defekt och måste bytas ut



Steg 4.2

Återställ maskinen till fabriksinställningarna och kontrollera om luftflödesvärdet blir normalt.

(Startsida > Maskin > Nästa sida > Återställ till fabriksinställningar > Ja)



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Värdet ligger alltid inom det normala intervallet >> Steg 4.3
  • Värdet är alltid lägre än minimivärdet >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Luftpumpen är defekt och behöver bytas ut
      2. Huvudkortet är defekt och måste bytas ut
      3. Den transparenta 3-vägsslangen är defekt och måste bytas ut
  • Värdet är alltid högre än maxintervallet >> Steg 5
  • Värdet ändras inom normalt och maxvärde >> Steg 5



Steg 4.3

Kör en uppgift och se om felet uppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Nej, felet uppstår inte >> Problemet är löst
    • Möjlig orsak:
      1. Systemfel
      2. Anslutningen av den genomskinliga 3-vägsslangen (T-koppling) var bristfällig
  • Ja, felet uppstår fortfarande >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Huvudkortet är defekt och måste bytas ut
      2. Systemet är skadat och RK-kortet behöver flashas om.



Steg 5

Öppna sidoluckan och kontrollera om den svarta luftslangen är böjd någonstans.

  • Öppna sidoluckan för att se maskinens insida.



  • Kontrollera luftslangen på luftpumpen.


  • Kontrollera den genomskinliga 3-vägsslangen.


  • Kontrollera luftslangens anslutning för att se om det finns något luftläckage. Återanslut den vid behov.
  • Kontrollera luftslangens övriga dragning.

    Översikt över luftslangens placering

    På maskinens baksida kan en del av luftslangen inspekteras

    Vid luftpumpen kan en del av luftslangen inspekteras.

Utvärdera testresultatet och bestäm nästa åtgärd.

  • Luftslangen är inte böjd >> Steg 6



Steg 5.1

Försök att räta ut den böjda delen av luftslangen och testa luftflödesvärdet.
Skär inte av den. Syftet är endast att applicera kraft för att räta ut slangen.



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Luftslangen kan inte rätas ut >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Luftslangen är skadad och måste bytas ut.
  • Värdet ligger alltid inom det normala intervallet >> Steg 5.2
  • Värdet är alltid lägre än minimivärdet >> Steg 4
  • Värdet är alltid högre än maxintervallet >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Luftslangen är skadad och måste bytas ut.
  • Värdet ändras inom normalt och maxvärde >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Luftslangen är skadad och måste bytas ut.



Steg 5.2

Kör en uppgift och se om felet uppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Nej, felet uppstår inte >> Problemet är löst
    • Möjlig orsak:
      1. Luftslangen var böjd men kan rätas ut och åtgärdas
  • Ja, felet uppstår fortfarande >> Steg 5.3



Steg 5.3

Återställ maskinen till fabriksinställningarna och se om felet uppstår igen.

(Startsida > Maskin > Nästa sida > Återställ till fabriksinställningar > Ja)



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Nej, felet uppstår inte >> Problemet är löst
    • Möjlig orsak:
      1. Systemet fungerar inte
  • Ja, felet uppstår fortfarande >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Huvudkortet är defekt och måste bytas ut



Steg 6

Återställ maskinen till fabriksinställningarna och kontrollera luftflödesvärdet.

(Startsida > Maskin > Nästa sida > Återställ till fabriksinställningar > Ja)



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Värdet ligger alltid inom det normala intervallet >> Steg 4.3
  • Värdet är alltid lägre än minimivärdet >> Steg 4
  • Värdet är alltid högre än maxintervallet >> Steg 6.1
  • Värdet ändras inom normalt och maxvärde >> Steg 6.1



Steg 6.1

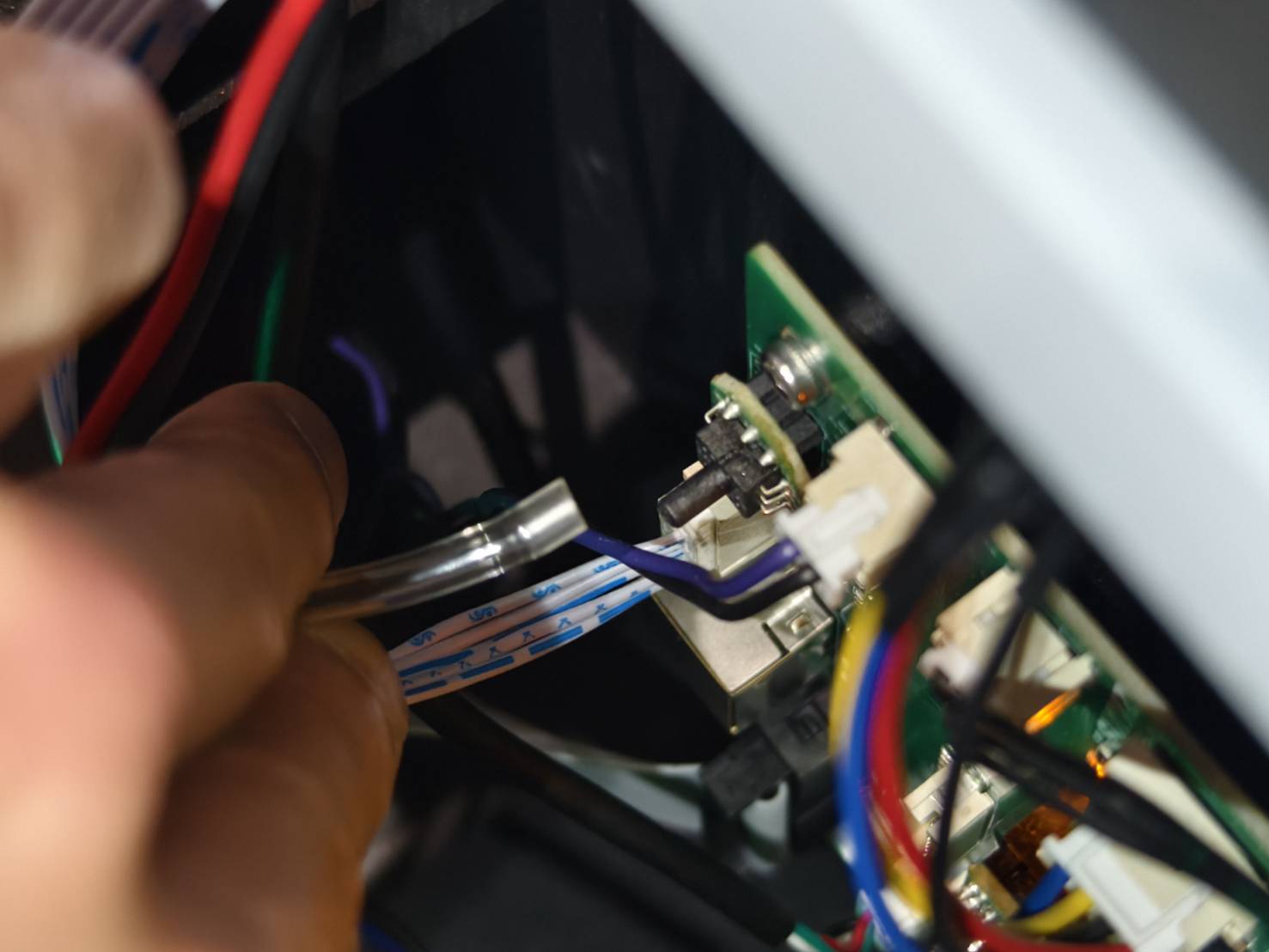

Koppla loss den trevägade transparenta slangen från moderkortet och kontrollera om värdet minskar.




Utvärdera testresultatet och bestäm nästa åtgärd.

  • Värdet minskar och förblir under det normala intervallet >> Kontakta kundtjänst
    • Luftpumpen är defekt och behöver bytas ut
    • Luftslangen är böjd någonstans och är inte synlig
    • Moderkortet är defekt och behöver bytas ut (mindre sannolikt)
    • Den trevägade transparenta slangen är defekt och behöver bytas ut (mindre sannolikt)
  • Värdet varierar inom det normala och onormala intervallet >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Huvudkortet är defekt och måste bytas ut



Kontakta kundtjänst

  • Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX support. [Kontakta kundtjänst]

*Den insamlade informationen, såsom foton eller videor som visar problemet med din maskin i denna artikel, kommer att behöva delas med återförsäljaren eller FLUX support.



#END
