#910 Z-axelproblem/Autofokusproblem/Honeycomb-plattformsproblem/Arbetsbäddsproblem/Dåligt fokusavstånd

FLUX Support Team
  • Uppdaterad

Beskrivning:

Orsaken till Z-axelproblemet kan vara komplex. Olika symptom kan uppstå, såsom att autofokusfunktionen misslyckas, plattformen inte rör sig alls, plattformen inte kan nå hemläget eller nå toppen, etc. Följ stegen nedan för att felsöka Z-axelproblemet.

Om din maskins problem är ett felaktigt fokusavstånd, se article om justering av fokusavståndet.

Möjliga orsaker

  1. Systemfel (Uppdatera firmware på nytt, återställ till fabriksinställningar eller uppdatera RK-kortet igen.)
  2. Materialet är inte tillräckligt plant.
  3. Autofokussonden fungerar inte korrekt.
  4. Autofokusstyrkortet fungerar inte korrekt.
  5. Huvudkortet/MB/moderkortet fungerar inte korrekt.
  6. Den vertikala (Z-axel) "Övre" gränslägesbrytaren fungerar inte korrekt.
  7. Bikakeplattformens nivå är inte horisontell.
  8. Z-axelns stegmotor fungerar inte korrekt. (Mindre sannolikt)

Steg A1

Utför ett autofokustest utan att lasermunstycket når ytan.
Placera material på bikakeplattformen och flytta laserhuvudet till en position där endast fokussonden kan nå materialet vid fokusering.



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Fokuseringen misslyckas fortfarande >> Steg A2

Steg A1.1

  • Säkerställ att sonden är nedsänkt till den lägsta punkten så att den är längre än munstycket.
  • Se till att munstycket är ordentligt åtdraget, eftersom åtdragningen flyttar munstycket uppåt och undviker att störa fokussonden vid fokusering.
  • Eftersom munstycksspetsen och sonden är mycket nära varandra i längd, se till att materialet är tillräckligt plant så att munstycksspetsen inte når ytan först.

  • Efter att ha kontrollerat ovanstående punkter, utför autofokus igen.



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Autofokus fungerar nu >> Problem löst
  • Fokuseringen misslyckas fortfarande >> Steg A1.2

Steg A1.2

Se videon nedan och kontrollera om du har en liknande situation där munstycksspetsen når materialets yta före sonden.



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, mitt problem liknar det i videon >> Spela in en video >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Gängförbindelsen mellan munstycket och den tredje spegelplattan är skadad, så munstycket kan inte nå toppen.
      2. Honeycomb-plattan är inte tillräckligt plan.
      3. Plattformen är inte horisontellt nivellerad; den behöver justeras.
  • Nej, mitt problem är inte liknande >> Steg C1

Steg A2

Uppdatera eller ominstallera firmware till den senaste versionen och se om problemet kan lösas.
Använd länken för att se instruktionerna.
4-7 Uppdatering av inbyggd programvara



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, problemet är löst >> Problemet är löst
    • Möjlig orsak: fel i maskinsystemet
  • Nej, problemet kvarstår >> Steg A3

Steg A3

Ta bort honeycomb-plattan och fästet.
Gå till "Underhåll" på kontrollpanelen och tryck på både övre och nedre gränslägesbrytarna för Z-axeln för att se ikonerna ändras.
Fungerar ikonerna för övre och nedre gränslägesbrytarna för Z-axeln normalt på kontrollpanelen?




Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, båda fungerar korrekt >> Steg B1
  • Nej, en eller båda fungerar inte >> Steg A4

Steg A4

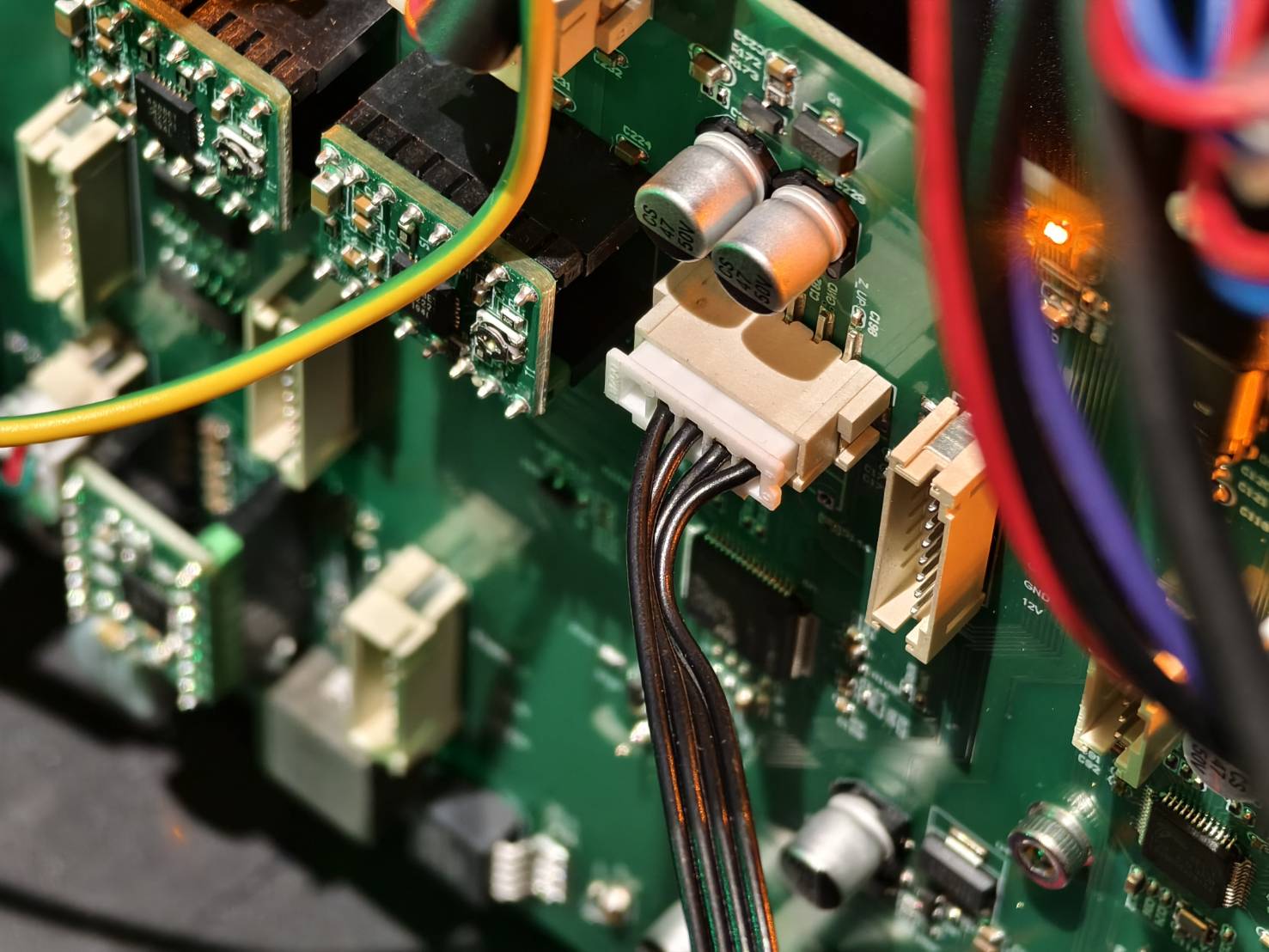

Koppla ur kabeln för Z-axelns gränslägesbrytare på huvudkortet och kontrollera ikonerna på kontrollpanelen. Är båda ikonerna inaktiverade?

  • Stäng av maskinen. Öppna sidopanelen för att se maskinens insida.

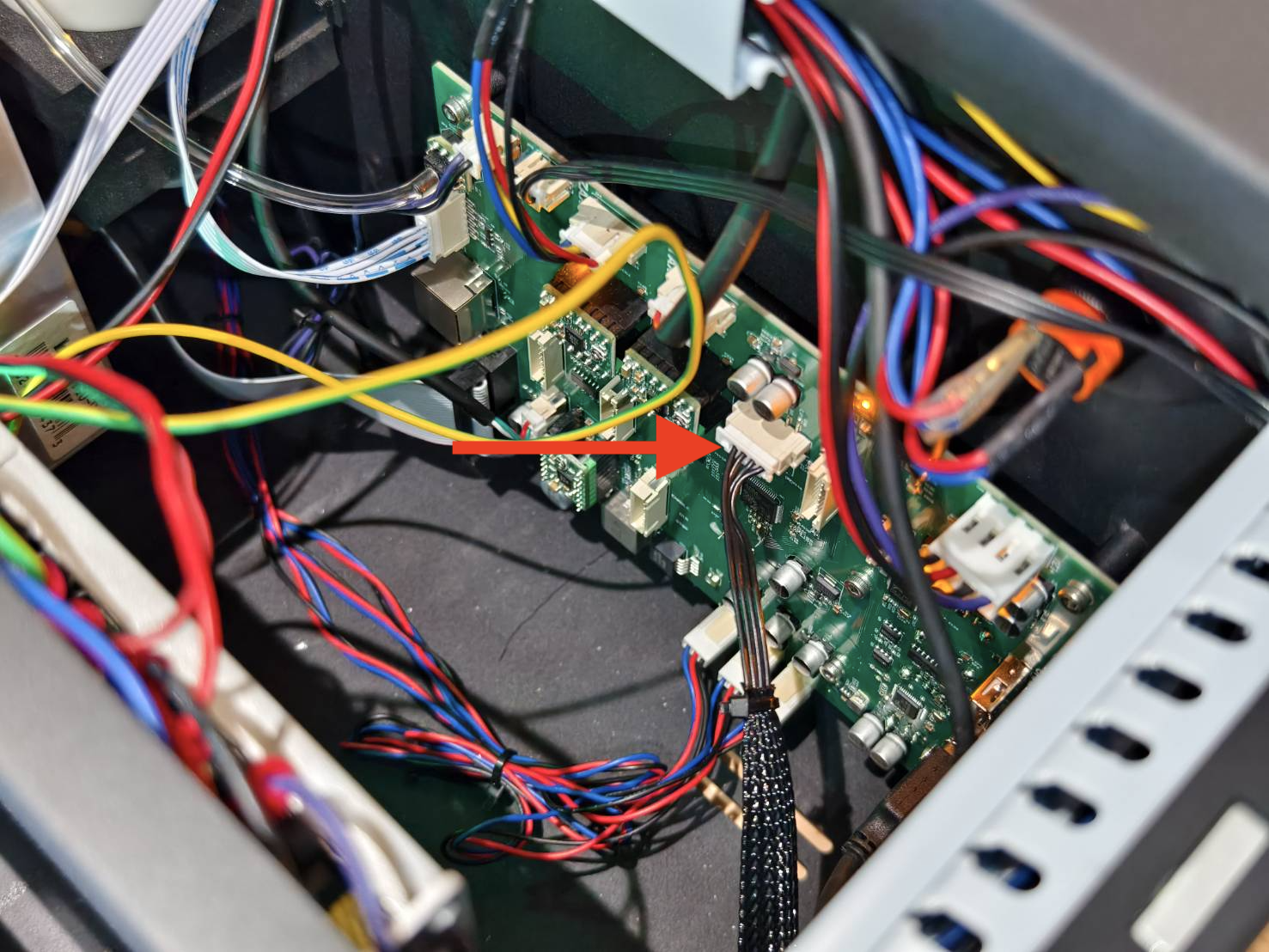

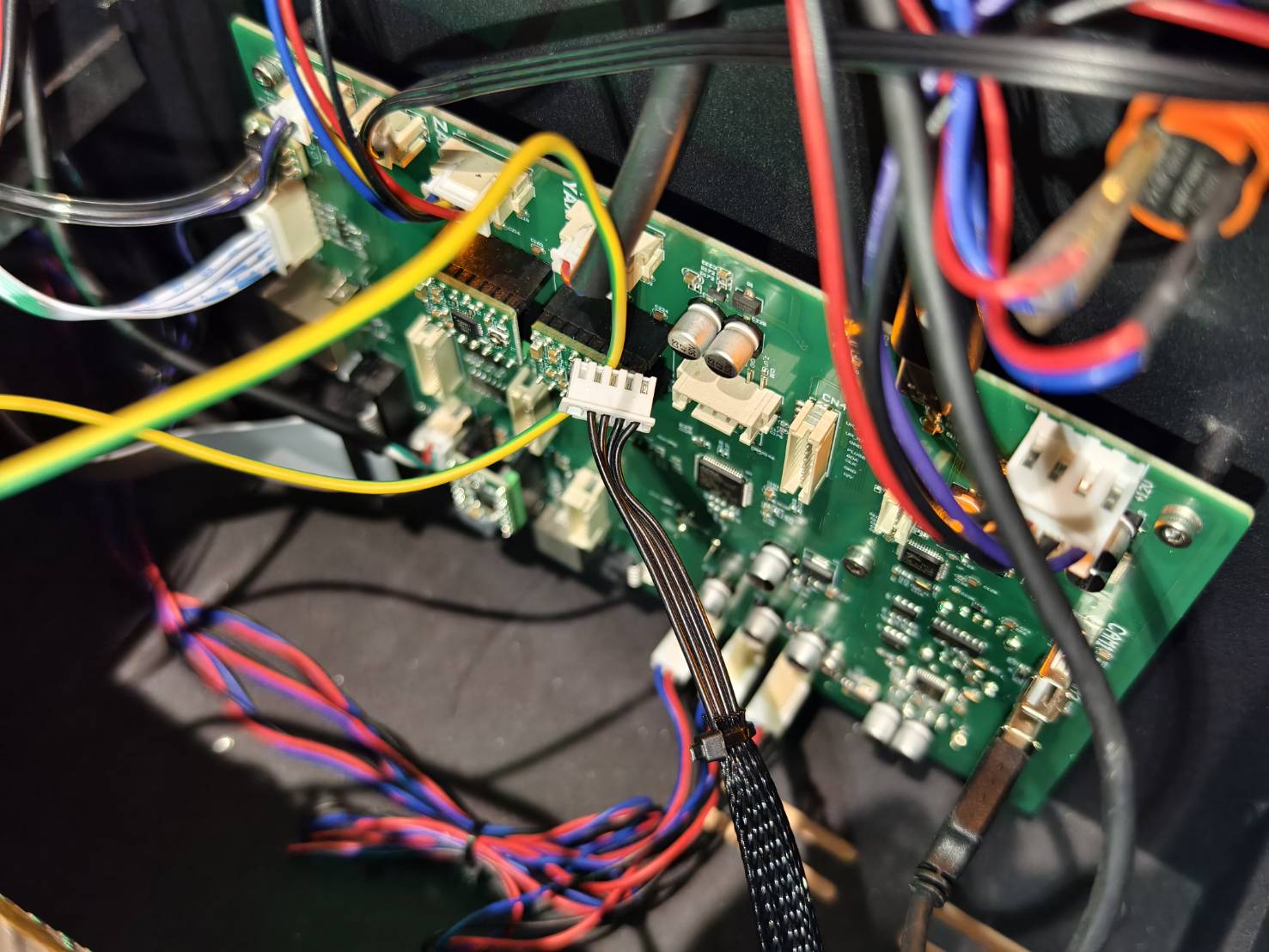

  • Koppla ur flatkabeln för Z-axelns gränslägesbrytare.
    (Se diagrammet om ditt kretskort inte ser ut som på bilden.)



  • Slå på maskinen och kontrollera ikonerna. Är båda ikonerna stängda?



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, båda är stängda >> Spela in en video >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Gränslägesbrytaren/-brytarna är defekt(a) och måste bytas ut
  • Nej, en eller båda förblir öppna >> Spela in en video >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Moderkortet är defekt och måste bytas ut.

Steg B1

Återinstallera honeycomb-plattformen.
Kontrollera om både övre och nedre gränslägesbrytarna för Z-axeln kan aktiveras av plattformen.
Sänk och höj sedan arbetsbädden till det övre läget för att se om Z-axelns gränslägesbrytare kan aktiveras.

Bra exempel - Aktiverad
Dåligt exempel - Inte aktiverad
(HEXA används för demonstration)



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, båda brytarna kan aktiveras >> Steg C1
  • Nej, maskinen avger ett skrapande ljud när den når gränsläget >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Plattformen är inte horisontellt nivellerad; den behöver justeras.
  • Nej, den kan bara röra sig i en riktning >> Steg C1
  • Nej, plattformen rör sig inte alls >> Steg B2

Steg B2

Höj eller sänk arbetsbädden manuellt och kontrollera om den kan röra sig fritt i båda riktningarna upp och ner.



  • Ja, plattformen kan flyttas upp och ner manuellt. >> Steg B3
  • Nej, plattformen verkar fastna. >> Steg B2.1

Steg B2.1

Försök smörja de fyra ledskruvarna och se om plattformen kan flyttas manuellt och med hjälp av kontrollpanelen.
Se artikeln för mer information.



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, plattformen kan nu flyttas manuellt och med hjälp av kontrollpanelen >> Steg B1
  • Plattformen kan flyttas manuellt, men inte via panelen >> Steg B3
  • Plattformen kan inte flyttas manuellt >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Autofokusplattformen är rostig eller skadad.

Steg B3

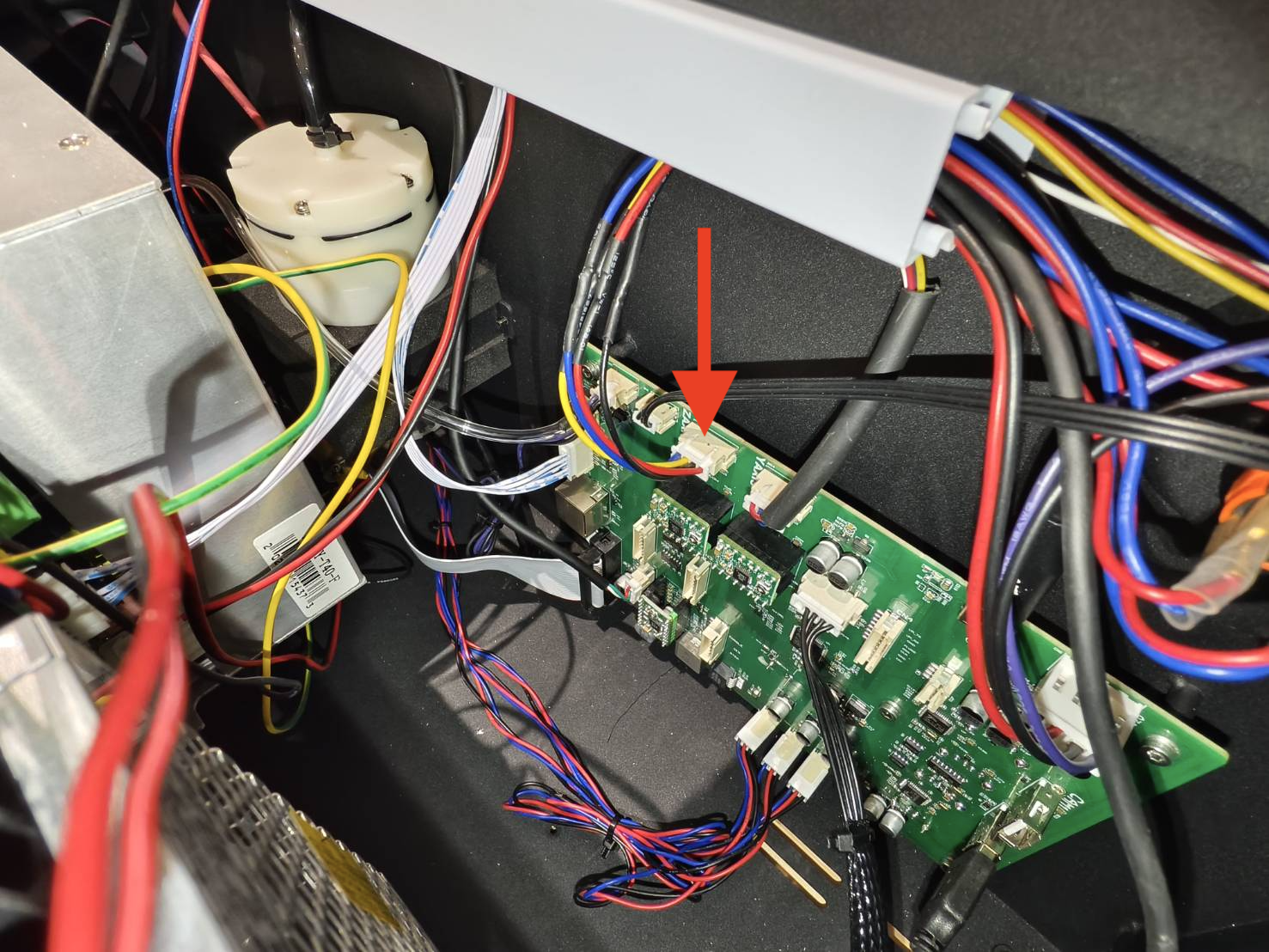

Koppla ur och återanslut Z-axelns motorkabel. Försök sedan sänka och höja plattformen med hjälp av kontrollpanelen.
(Se diagrammet om ditt kretskort inte ser ut som på bilden.)

  • Stäng av maskinen. Öppna sidopanelen för att se maskinens insida.

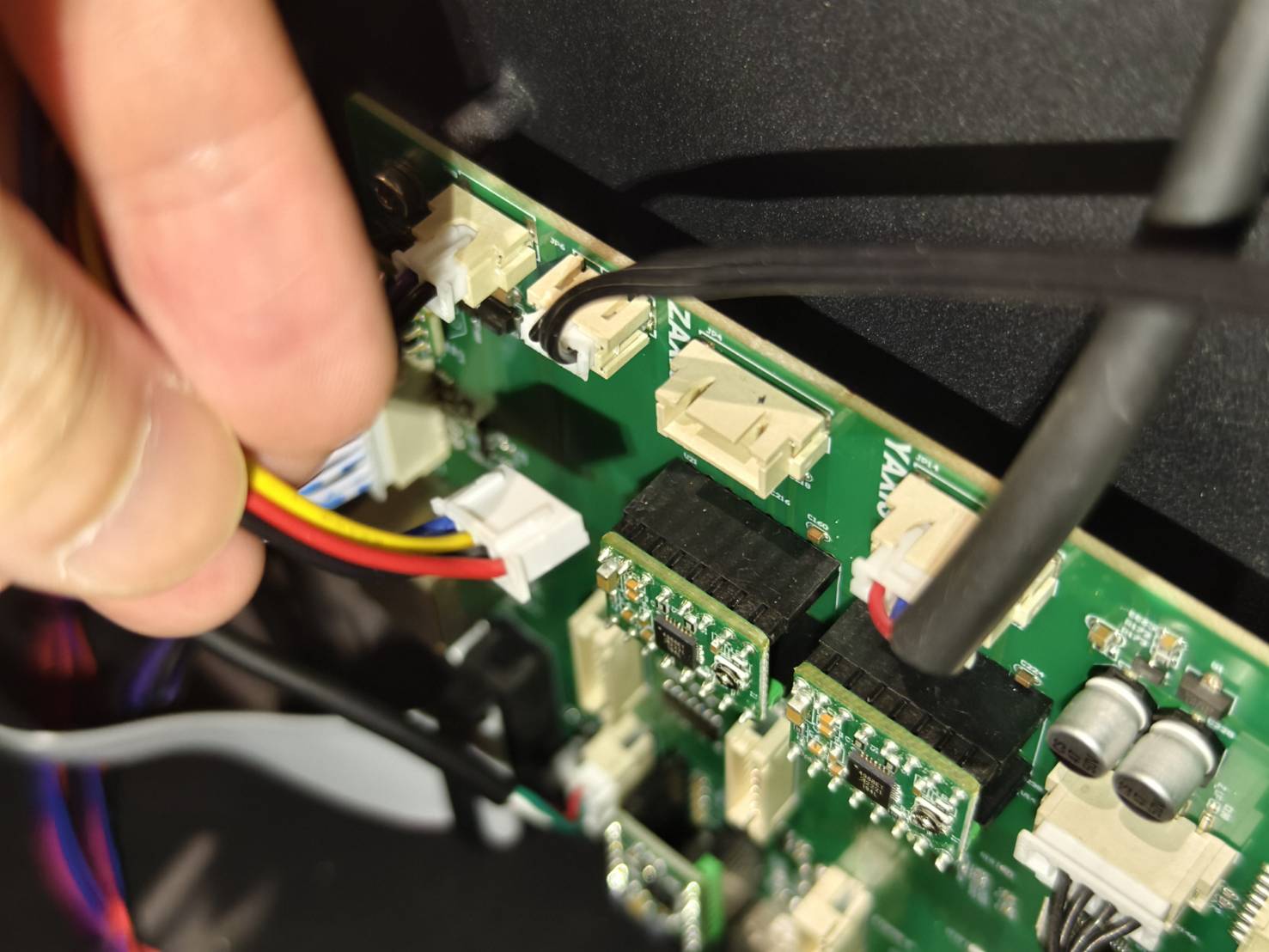

  • Koppla ur och återanslut Z-axelns motorkabel.



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Plattformen kan nu sänkas och höjas med hjälp av kontrollpanelen >> Steg B1
  • Nej, den kan bara röra sig i en riktning >> Steg B4
  • Nej, plattformen rör sig inte alls >> Steg B4

Steg B4

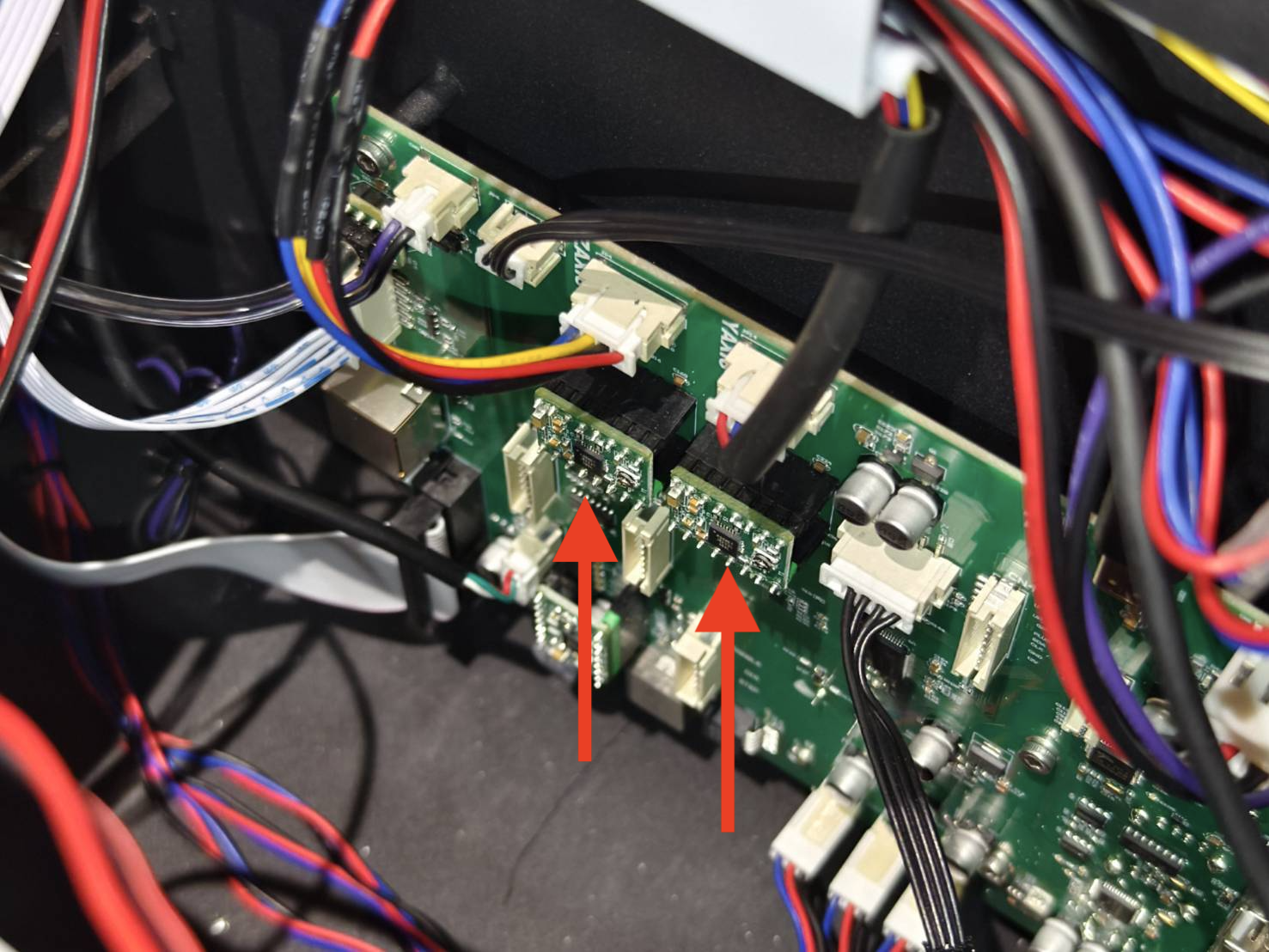

Stäng av maskinen för att byta ut Y-axelns och Z-axelns drivkretsar och testa plattformen med hjälp av kontrollpanelen.




Utvärdera testresultatet och bestäm nästa åtgärd.

  • Plattformen kan nu sänkas och höjas med hjälp av kontrollpanelen >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Z-axelns drivkrets är defekt
  • Nej, den kan bara röra sig i en riktning >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Moderkortet är defekt
      2. Z-axelmotorn är defekt (mindre sannolikt)
  • Nej, plattformen rör sig inte alls >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Moderkortet är defekt
      2. Z-axelmotorn är defekt (mindre sannolikt)

Steg C1

  • Använd en bomullspinne med alkohol för att rengöra spetsen på autofokusmodulen.


  • Kontrollera om plattformen kan flyttas upp och ner.

Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, plattformen kan flyttas upp och ner >> Steg C8
  • Nej, plattformen kan endast flyttas i en riktning >> Steg C2

Steg C2

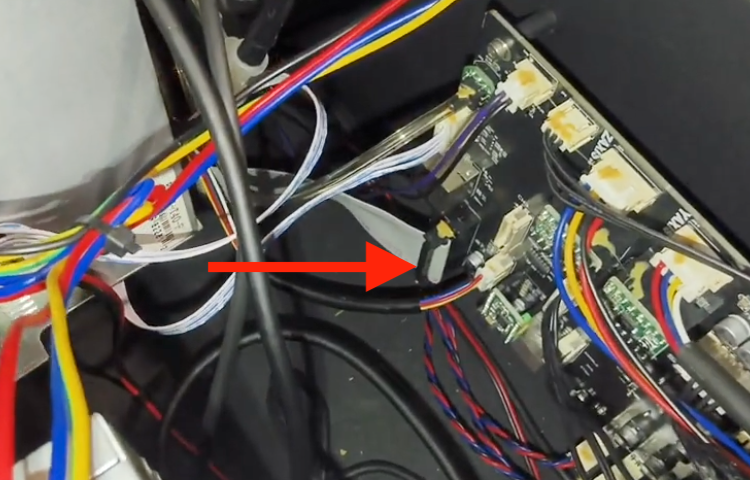

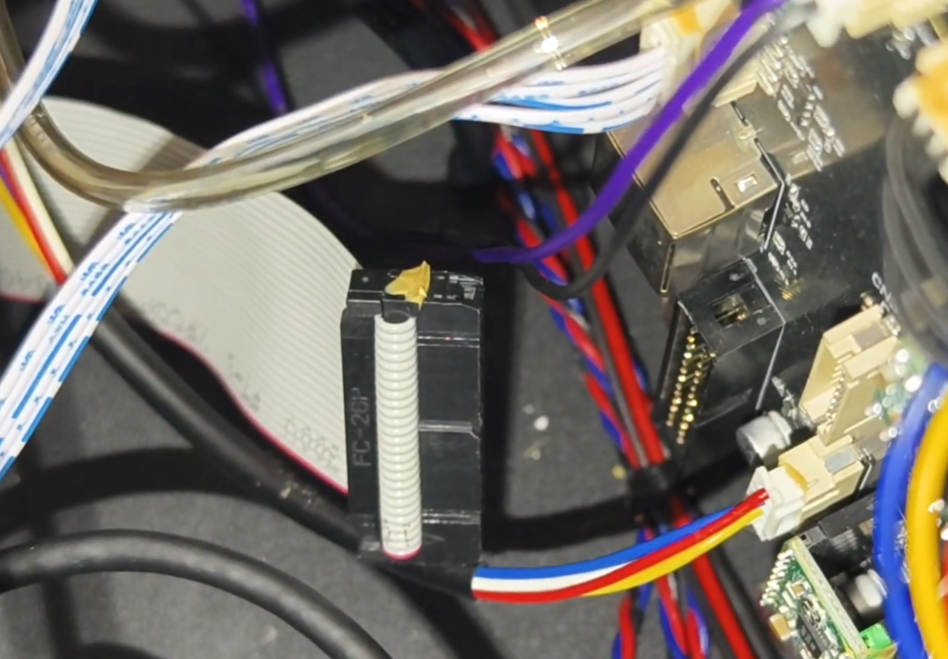

Stäng av maskinen. Öppna sidoluckan för att koppla ur och återansluta den grå bandkabeln.
Slå på maskinen för att testa om plattformen kan höjas och sänkas.
(Testa funktionen efter att den grå kabeln har kopplats ur och sedan återanslutits.)


Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, plattformen kan flyttas upp och ner >> Steg A1.1
  • Nej, plattformen kan endast flyttas i en riktning >> Steg C2.1

Steg C2.1

Koppla ur den grå bandkabeln och testa sedan om plattformen kan höjas och sänkas.
(Testa funktionen medan den grå kabeln är urkopplad.)



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, plattformen kan flyttas upp och ner >> Steg C8
  • Nej, plattformen kan endast flyttas i en riktning >> Steg C3

Steg C3

  • Återanslut den grå bandkabeln.
  • Koppla ur kabeln från kortet på laserhuvudet.



  • Kontrollera om plattformen kan flyttas upp och ner.

Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, plattformen kan flyttas upp och ner >> Steg C4
  • Nej, plattformen kan endast flyttas i en riktning >> Steg B2

Steg C4

  • Återanslut kabeln på laserhuvudet.

  • Se guiden för instruktioner om hur du tar bort autofokussonden och kåpan.
    Läs endast Steg 1, Steg 2 och Steg 6 (2,5 mm och 2,0 mm insexnyckel krävs för att utföra detta steg.) [Beambox II - Byte av autofokussond och kabel]

  • Kontrollera om autofokuskortets omkopplare kan tryckas in smidigt, som i videon.


Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, omkopplaren kan tryckas in smidigt som i videon >> Steg C5
  • Nej, omkopplaren går inte att trycka in alls, eller den har fastnat >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Autofokusmodulen är defekt.

Steg C5

  • Se guiden för instruktioner om hur du återmonterar kåpan och sonden på autofokuskortet, och säkerställ att sonden kan tryckas upp. Läs endast Steg 7 och Steg 8.
    [Beambox II - Byte av autofokussond och kabel]

  • Häng autofokusenheten på plats och kontrollera om plattformen kan flyttas upp och ner.



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, plattformen kan flyttas upp och ner >> Steg C6
  • Nej, plattformen kan endast flyttas i en riktning >> Kontakta kundtjänst
    Möjlig orsak:
    1. Autofokussonden och kåpan är skadade.
    2. Autofokuskortet är skadat. (Mindre sannolikt)

Steg C6

Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, plattformen kan flyttas upp och ner >> Steg C8
  • Nej, plattformen kan endast flyttas i en riktning >> Steg C7

Steg C7

Koppla om följande kablar.

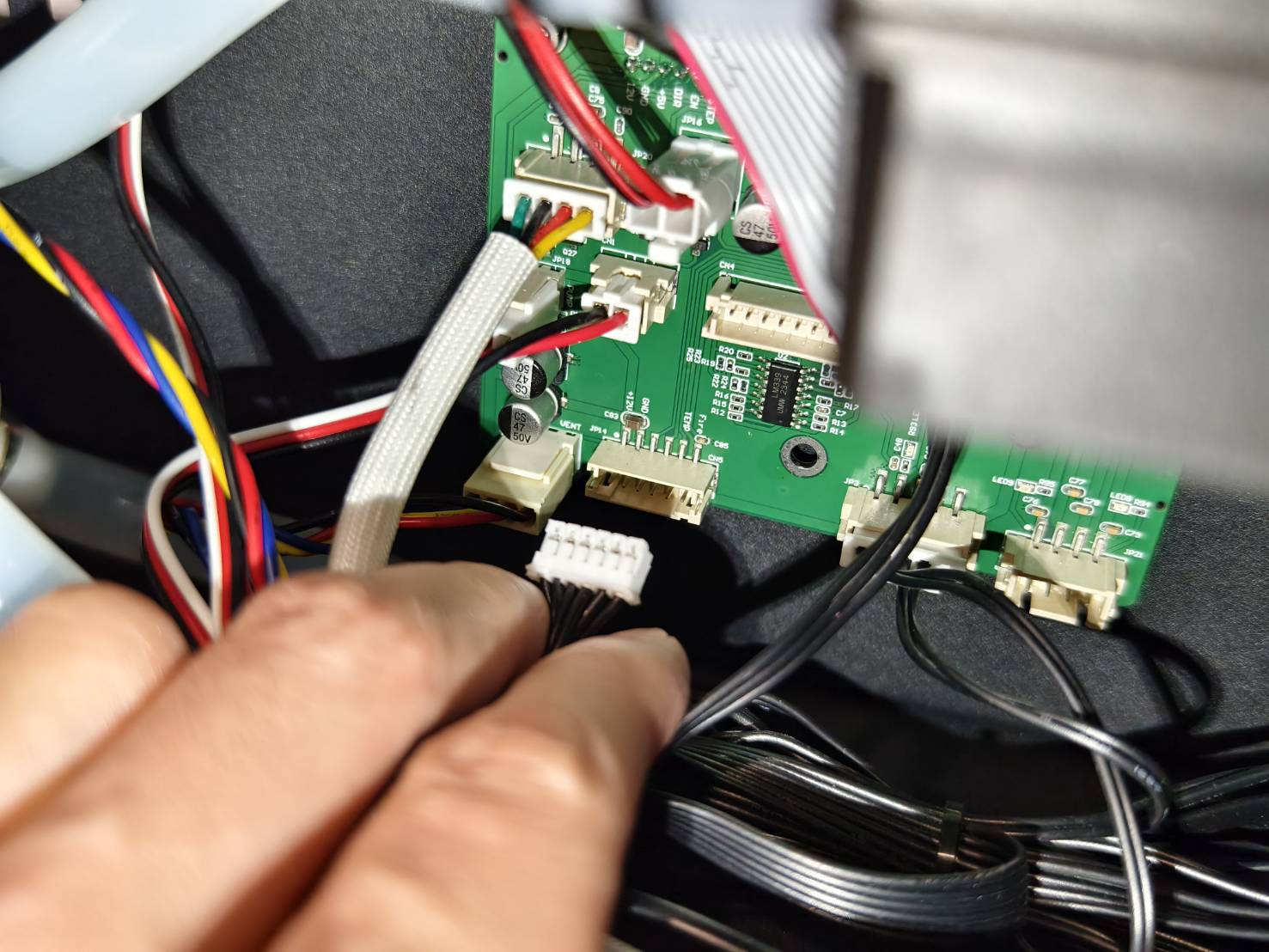

  • 6-stiftskabeln på plotterkortet. (Bakstycket måste tas bort med en T8-skruvmejsel.) (Se diagrammet om ditt kretskort inte ser ut som på bilden.)

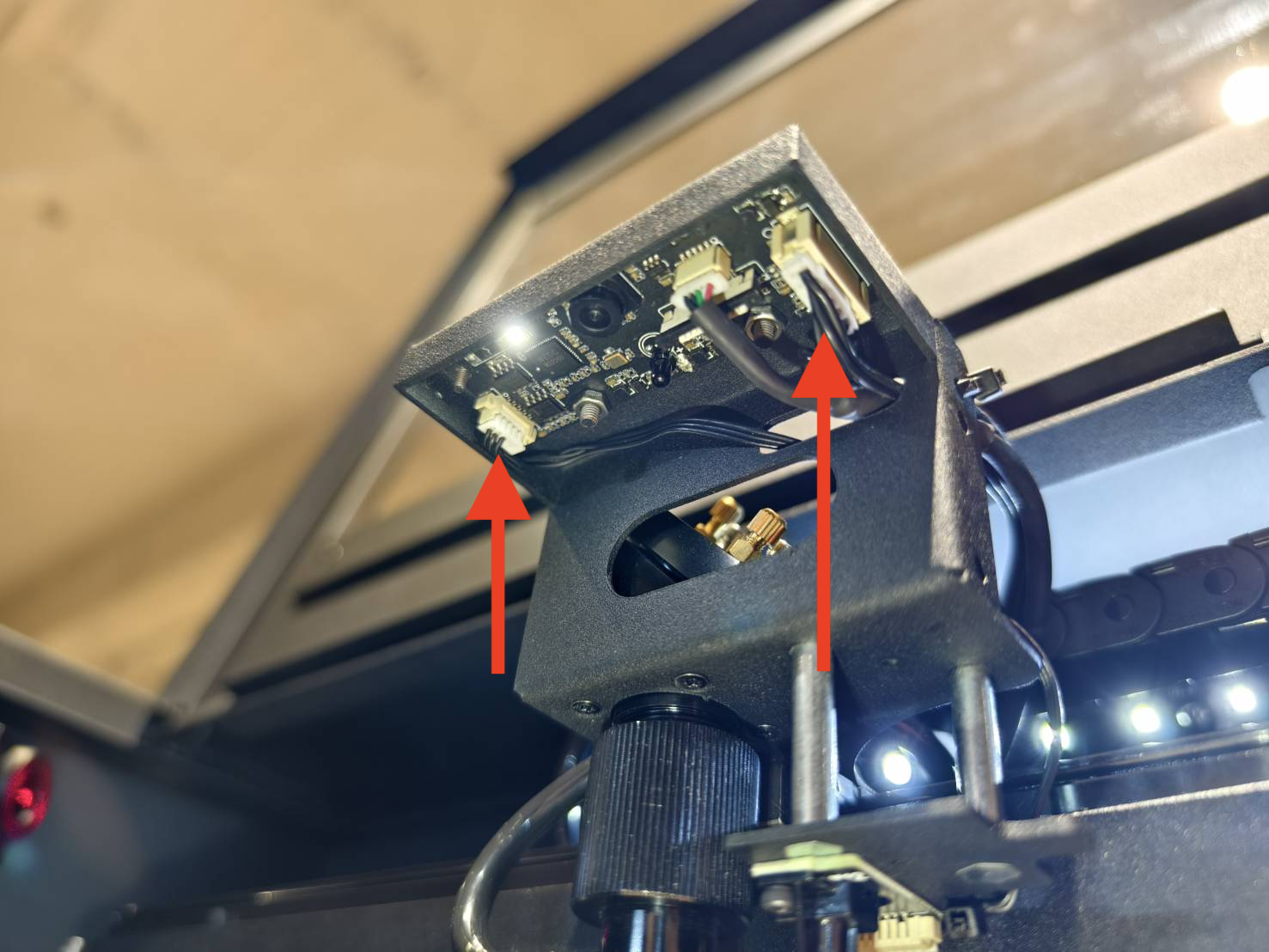

  • 6-stifts- och 3-stiftskablarna på kamera-LED-kortet på laserhuvudet.
    (Om detta är för svårt att koppla ur, kontrollera istället att anslutningen inte är lös.)


  • 3-stiftskabeln på baksidan av laserhuvudet på autofokusmodulen.
    (Om detta är för svårt att koppla ur, kontrollera istället att anslutningen inte är lös.)

  • Kontrollera därefter om plattformen kan flyttas upp och ner.

Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, plattformen kan flyttas upp och ner >> Steg C8
  • Nej, plattformen kan endast flyttas i en riktning >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Autofokusmodulen är defekt
      2. 3-pinskabeln till autofokusmodulen är defekt
      3. HX-kamerans LED- och flamsensorkort är defekt (mindre sannolikt)
      4. 6-pinskabeln till flamsensorkortet är defekt (mindre sannolikt)

Steg C8

Placera materialet på arbetsbädden och utför autofokus.

Utvärdera testresultatet och bestäm nästa åtgärd.

  • Ja, autofokus fungerar >> Problemet är löst
  • Nej, autofokus fungerar fortfarande inte >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Autofokusmodulen är defekt
      2. Autofokusproben är defekt
      3. Materialet är inte tillräckligt plant

Kontakta kundtjänst

  • Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX support. [Kontakta kundtjänst]

Den insamlade informationen, såsom foton eller videor som visar problemet med din maskin i denna artikel, kommer att behöva delas med återförsäljaren eller FLUX support.
