Beambox II & HEXA RF - FLUX Chuck Rotary Starta gravering

• Beambox II eller HEXA RF + Förlängningsficka + Chuck
  (Max. objektdiameter: 145mm)

• Beambox II eller HEXA RF + Chuck
  (Max. objektdiameter: 54mm)

Steg 1

Installera BB2 Extension Pocket-tillbehöret enligt guiden nedan.

• Beambox II - Installationsguide för förlängningsficka
• HEXA RF - Installationsguide för förlängningsficka

Steg 2

Säkerställ att du har följande programvaru- och firmwareversioner för att använda rotationsfunktionen.

Steg 3

Återmontera plattformsfästet.

Steg 4

Mät materialets diameter eller omkrets och anteckna det för senare användning.
(Det rekommenderas att använda övningsmaterial för test första gången.)

Steg 5

Se tabellen nedan för att installera rätt rotationsstöd och välja korrekt fokuseringsavstånd baserat på objektets diameter.

Storleks- och stödtabell

Förklaring av fokuseringsläge

Som standard är fokuslinsen placerad överst och fokuseringsavståndet är 4mm, vilket innebär att avståndet mellan munstycksspetsen och materialytan är 4mm. För mindre föremål kan munstycksspetsen eventuellt inte nå det standardmässiga avståndet på 4mm. Därför kan avståndet ökas genom att flytta linsen till munstyckets nedre del. När linsen är placerad längst ner kan avståndet mellan spetsen och ytan ökas till 16mm. Hur ändrar man linsens position? 1. Ta isär linsen   2. Bestäm ordningen för fokuseringsläget   Fokuseringsläge: 4mm (Standard) Fokuseringsläge: 16mm Lins Block Block Lins Ring Ring Munstycke Munstycke   3. Återmontera linsen Den röda sidan av blocket måste vara vänd nedåt. Den välvda sidan av linsen måste vara vänd uppåt. (Ett tips för att snabbt identifiera den välvda sidan är att den bör reflektera hela ditt ansikte när du tittar på den.) Vrid ringen moturs för att dra åt den.

Förklaring av korta och långa stöd

Stöden används för att placeras på plattformsfästet. Rotationsenheten kommer att placeras på stöden för att höjas eller sänkas manuellt eller med hjälp av den automatiska plattformen. Demonstration utan rotation Demonstration med rotation Skillnad Korta stöd Långa stöd Den är lägre i höjd och används för mindre föremål. (Diameter: 1mm - 54mm) Den är högre i höjd och används för större föremål. (Diameter: 54mm - 145mm) Hur installerar man stöden? Det finns hål på plattformsfästet avsedda för stöden. Stöden har axlar som kan sättas in i hålen. Justera avståndet mellan axlarna vid behov.

Steg 6

Efter att ha installerat stöden, säkerställ att maskinen är avstängd.

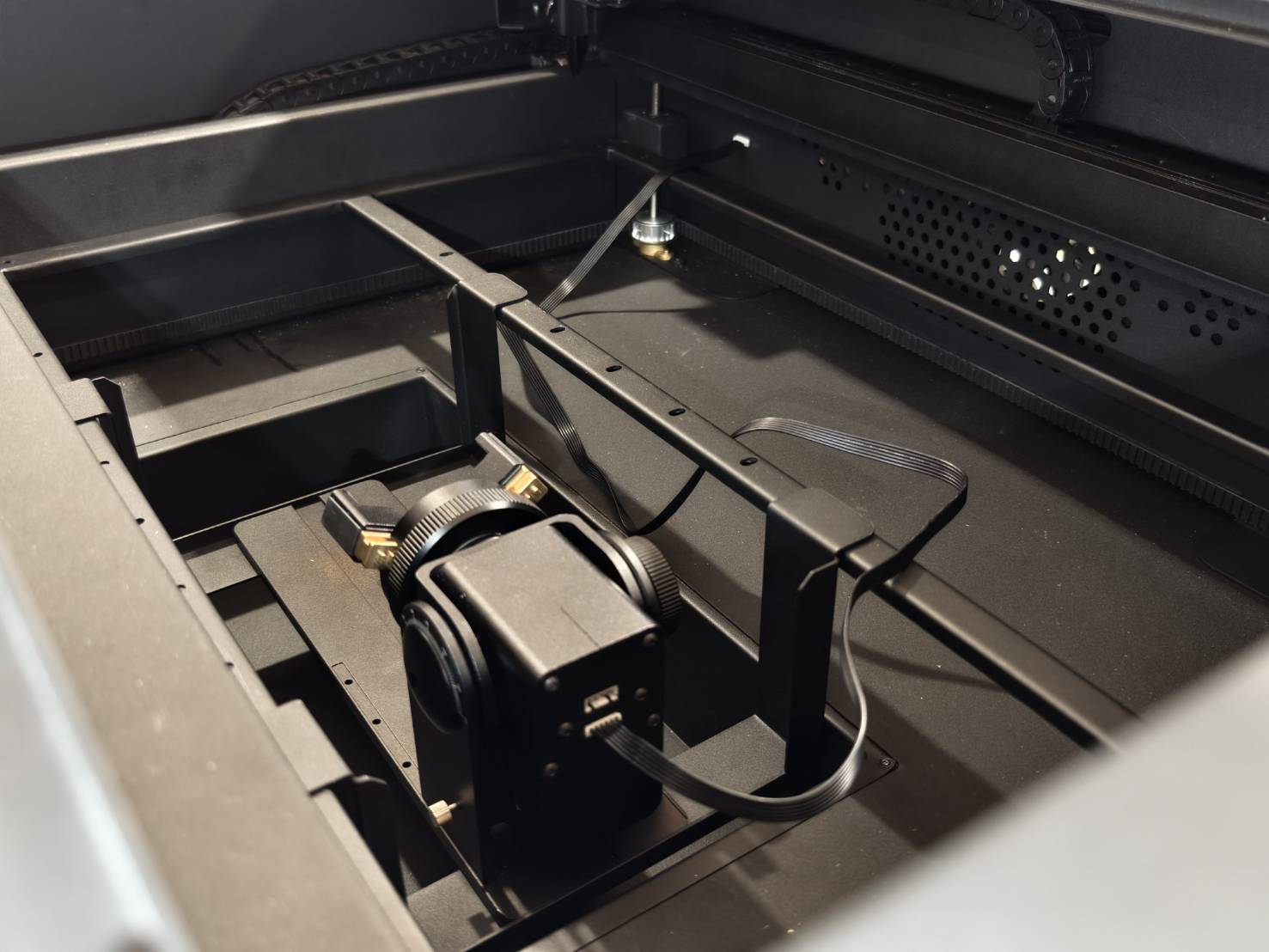

Hitta anslutningskabeln i lådan och anslut den till maskinens bakre vänstra sida.

Steg 7

Montera chuckarna på rotationsenheten baserat på materialet du ska använda.
Se bruksanvisningen för instruktioner om hur du installerar chuckarna.
FLUX Chuck Rotary Manual
(*Det rekommenderas att använda överblivet material för övning och testning första gången.)

Steg 8

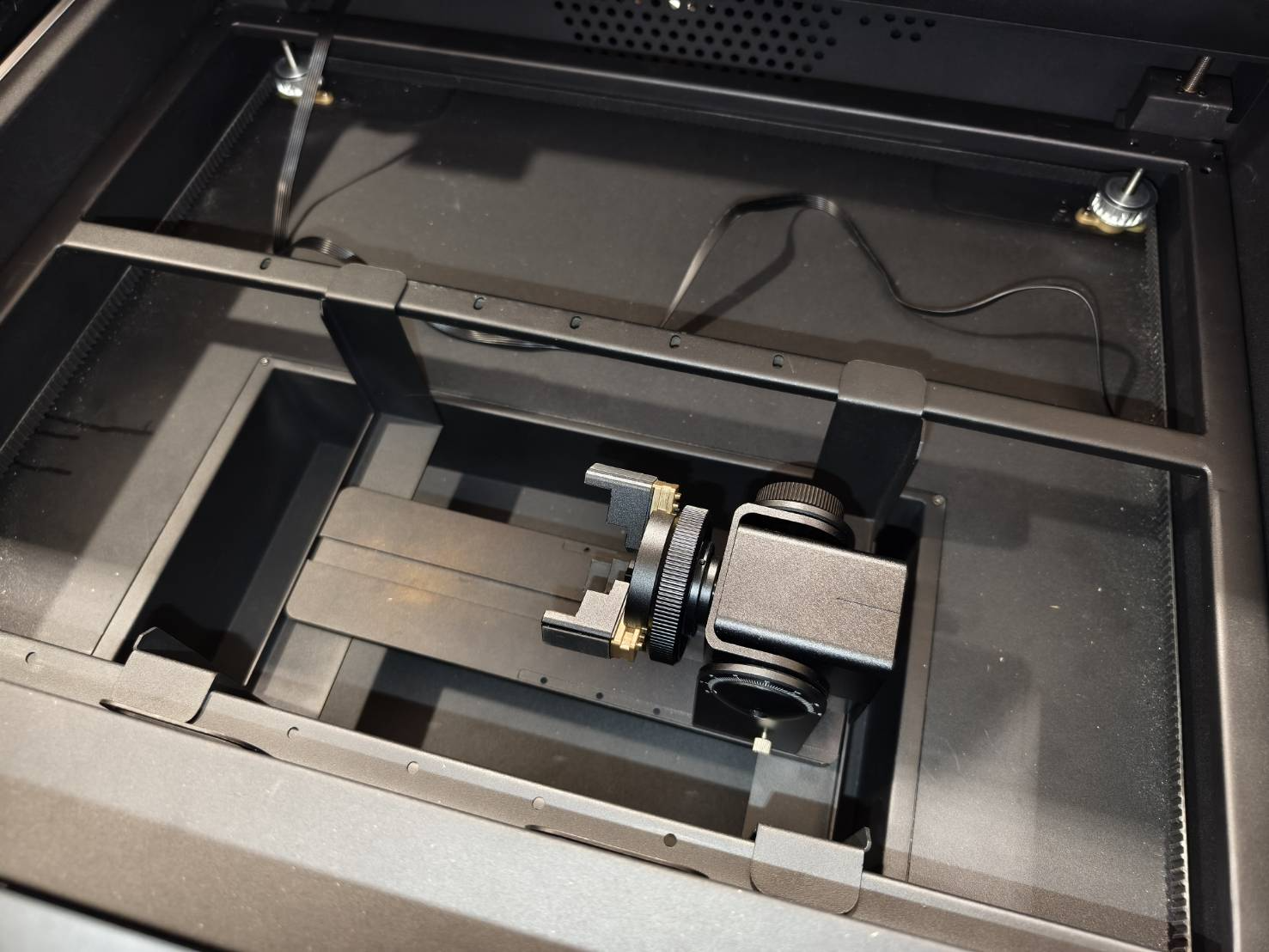

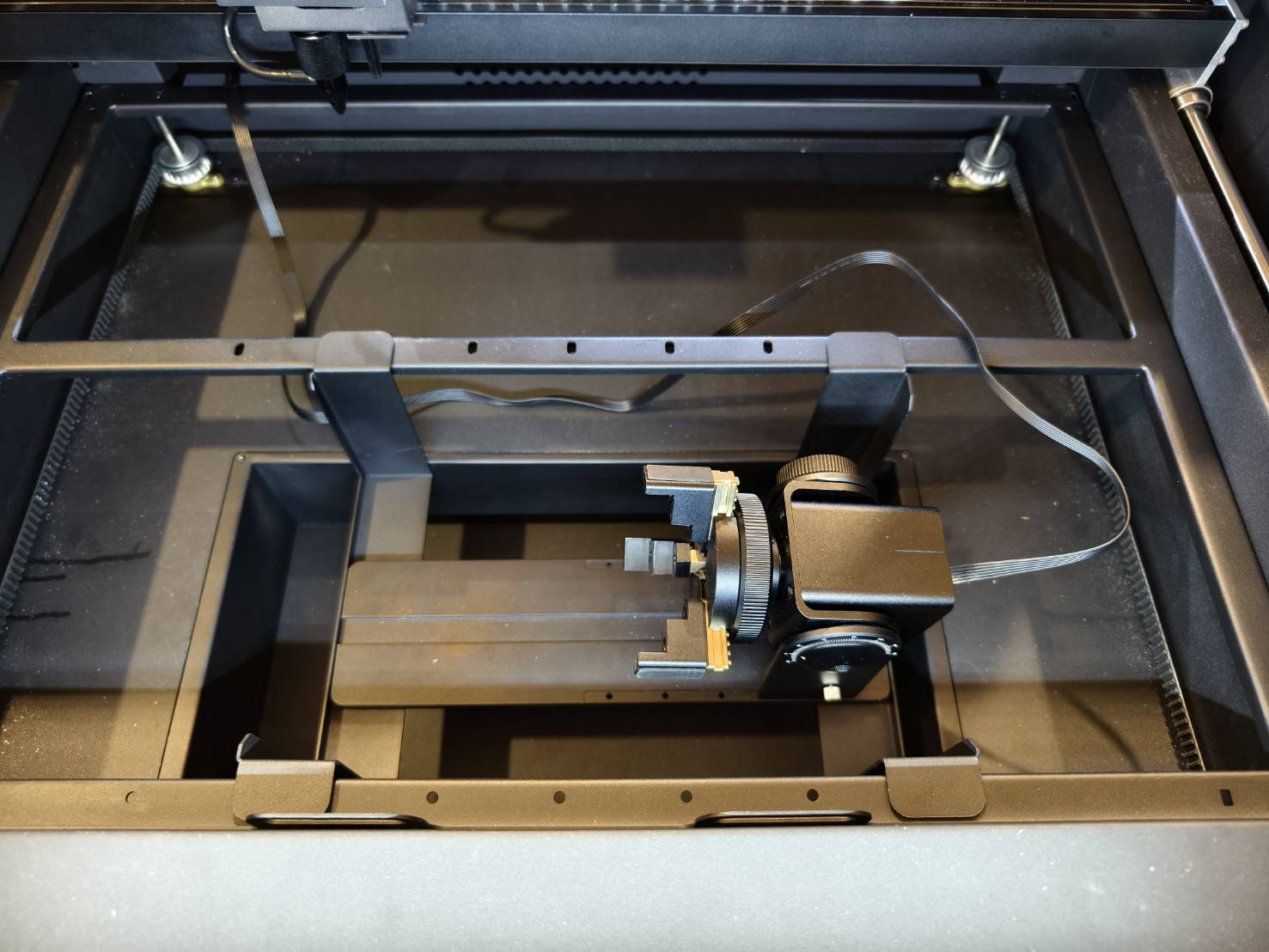

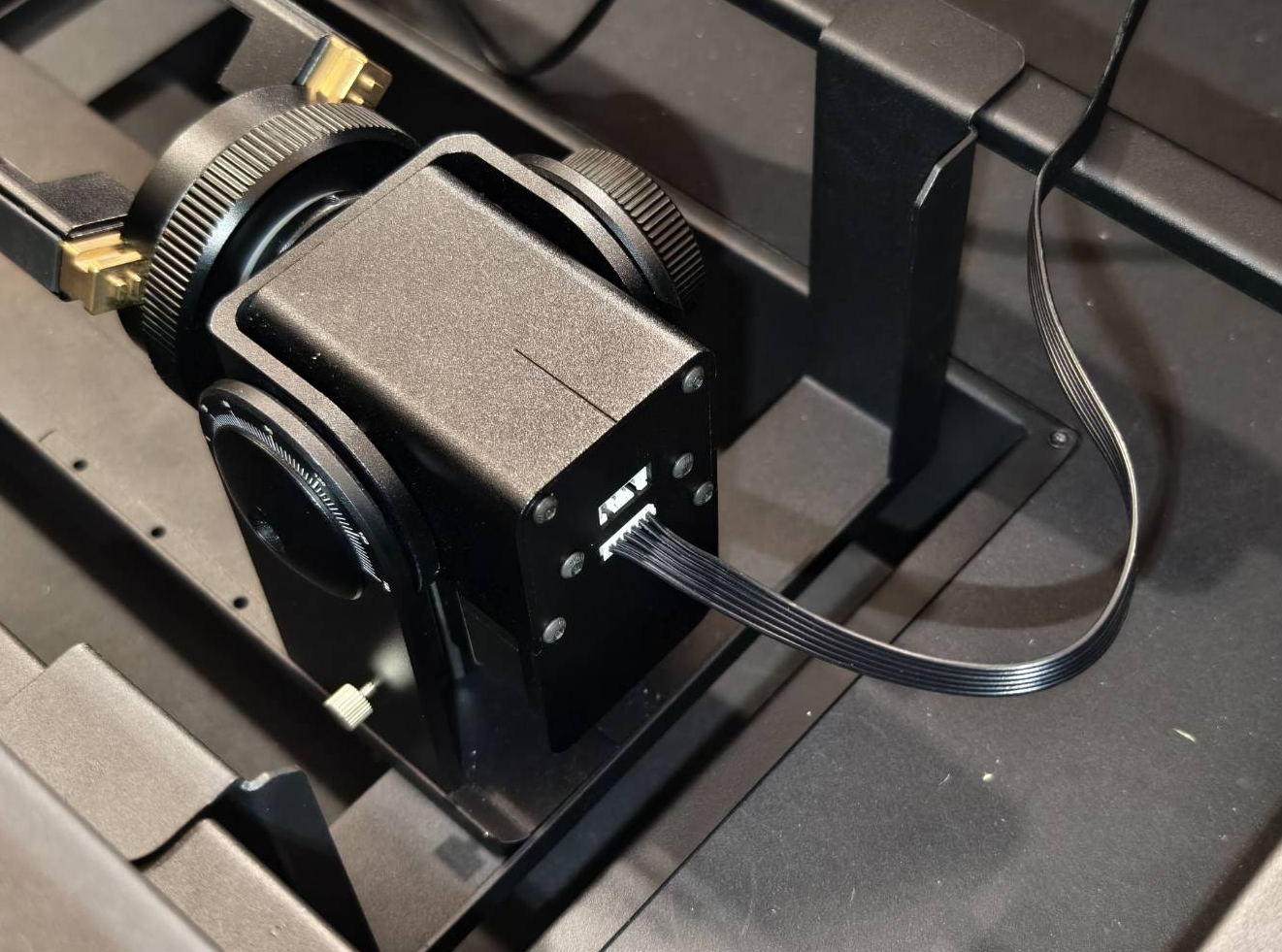

Placera Chuck Rotary med monterade käftar på stativet och sätt in kabeln i enheten.
*Säkerställ att strömmen är avstängd. Att ansluta kabeln medan maskinen är på kan skada rotationsenheten.

Steg 9

Slå på maskinen och gå till "Hårdvaruinställningar" för att välja rätt fokusläge.

Maskin >> Hårdvaruinställningar >> Nästa sida >> Fokusläge >> Välj rätt

Steg 10

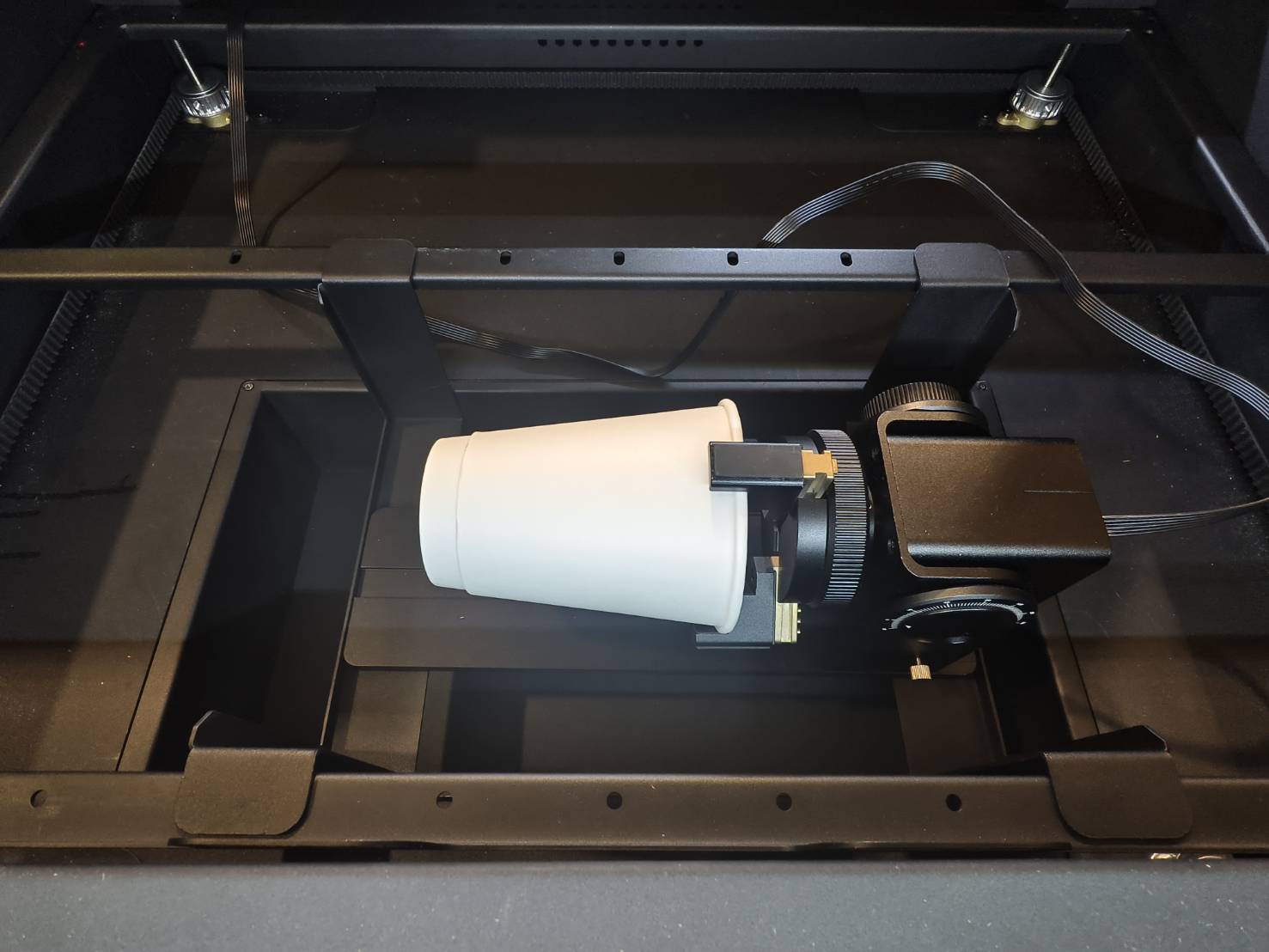

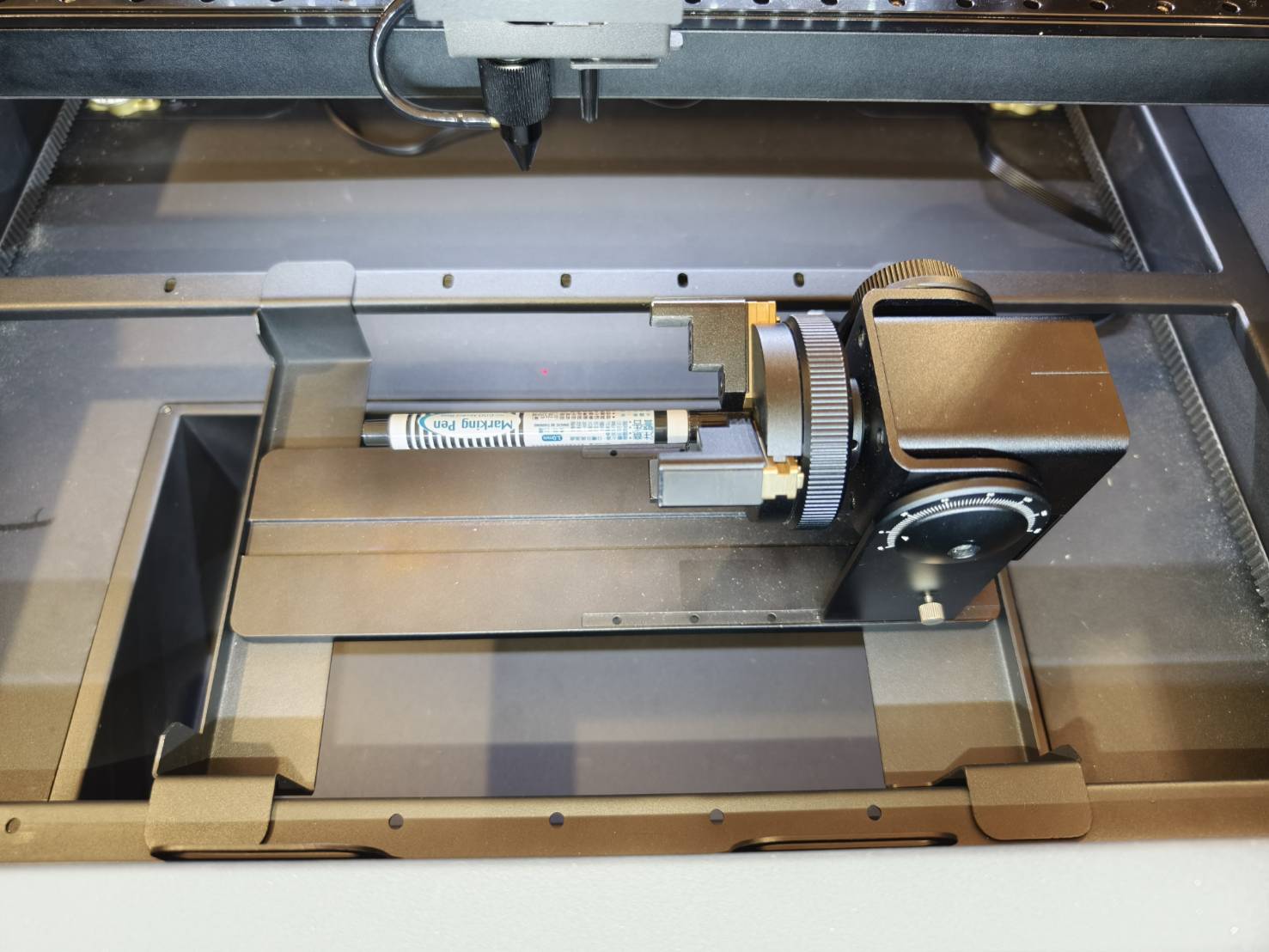

Fäst materialet i rotationsenheten och nivellera det.
(Se Rotary Chuck guide för att greppa olika former.)

Steg 11

Utför autofokus.
Om autofokus inte fungerar, se article för manuell fokuseringsmetod.

Steg 12

• Aktivera den röda laserpekaren som kommer ut från munstyckets spets.
  Om den röda laserpekaren redan är aktiverad, hoppa över detta steg.




• Maskin >> Hårdvaruinställningar >> Nästa sida >> Rött ljus konstant >> PÅ


Steg 13

Flytta munstyckets spets till mitten av området du vill gravera.

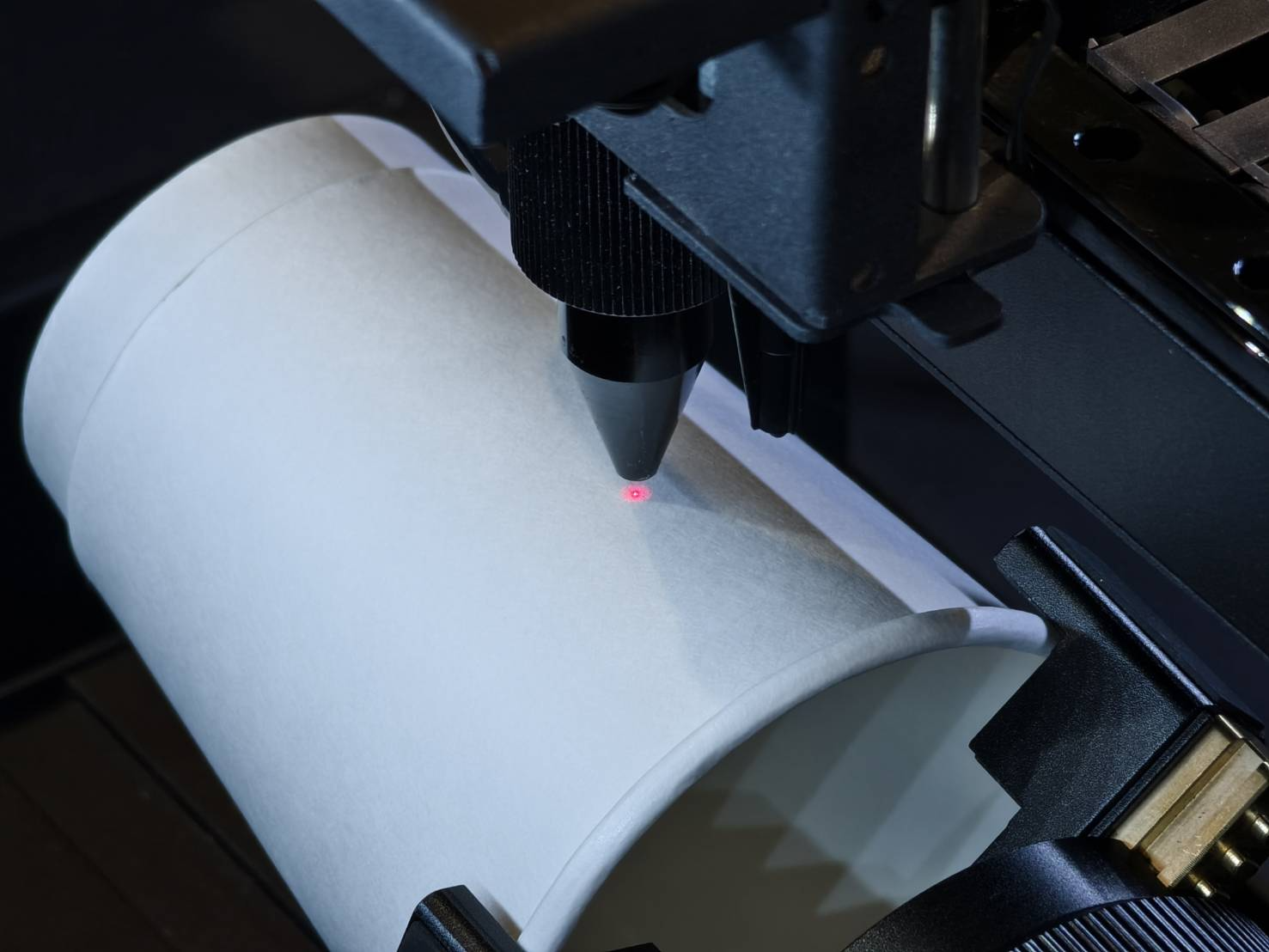

Den röda ljuspunkten indikerar och bestämmer startpositionen.

Steg 14

Starta Beam Studio.

Steg 15

Gå till "Dokumentinställningar" och gör ändringarna.

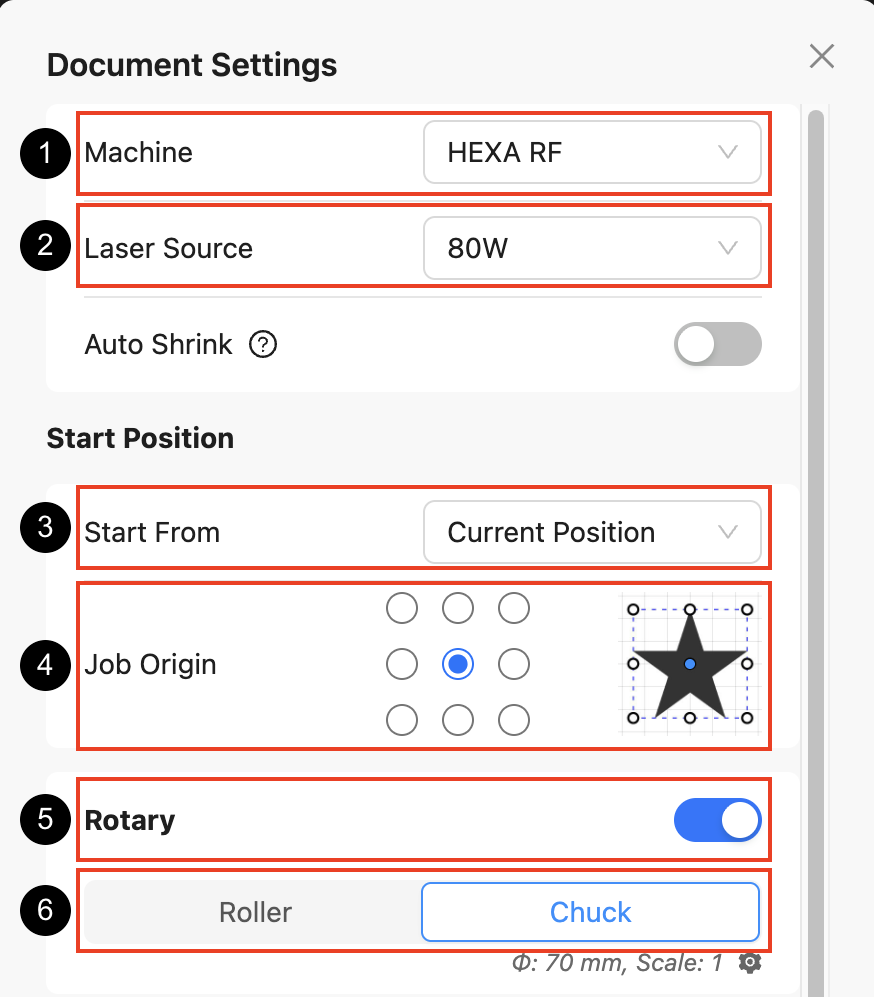

1. Ändra arbetsområdet till din maskin. 2.  Välj rätt laserkälla för din maskin. (endast HEXA RF) 3.  Ändra alternativet Starta från till "Aktuell position". 4.  För Jobbets utgångspunkt, välj "Centrum".  5. Aktivera rotationsfunktionen. 6.  Välj rätt rotationstyp.

Standardposition (Ovansidan är platt.)	Vänd position (Motorn är uppåt.)

Steg 16

Gå till "Rotationsinställning" och gör ändringarna.

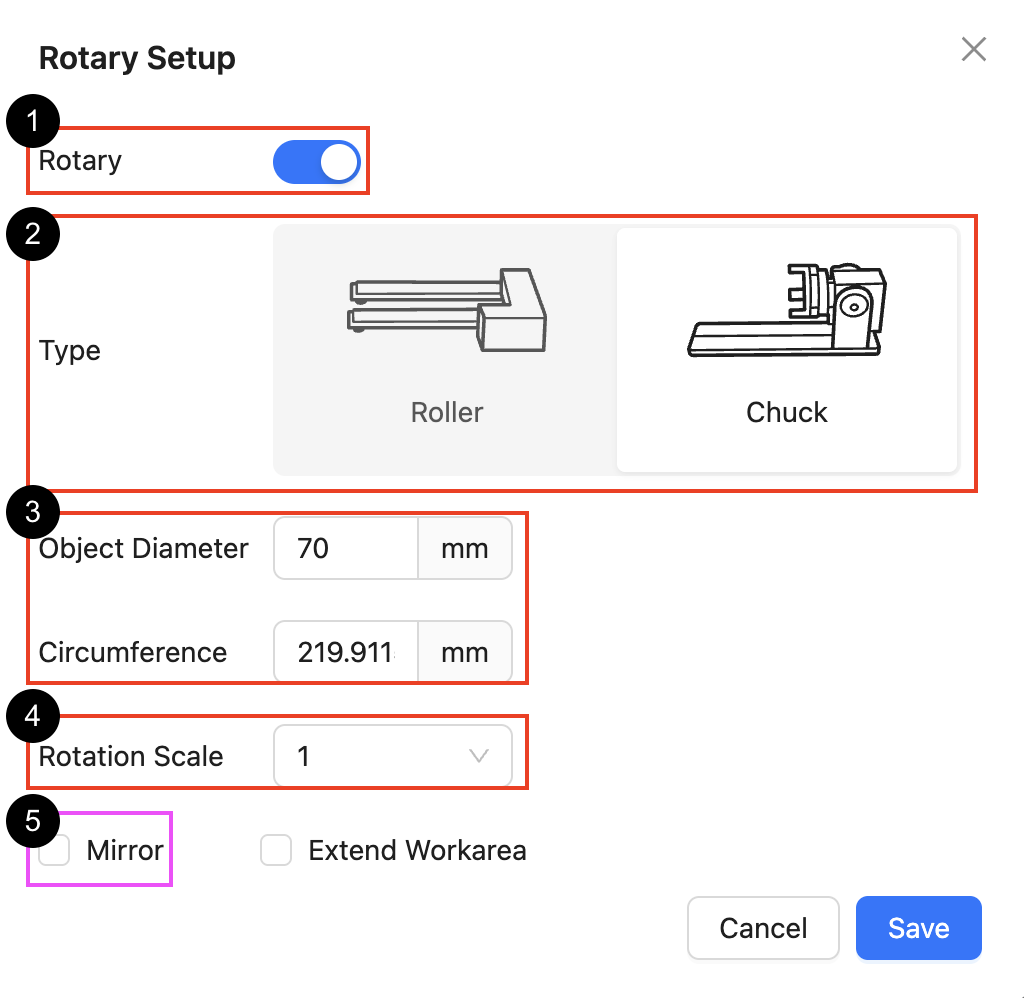

1. Se till att rotationsfunktionen är aktiverad. 2. Välj rätt rotationstyp. 3. Ange storleken på ditt material uppmätt i Steg. (Du kan ange något av värdena, och programvaran beräknar automatiskt det andra.) 4.  Rotationsskalan används när gravyrresultatet blir mindre eller större än din ursprungliga design. Standardinställningar: Beambox II inställd på "1" HEXA RF inställd på "2" 5. Du måste aktivera spegelbildsfunktionen om din rotationsenhet är vänd. Om den inte är vänd, lämna den avaktiverad. (Endast tillgänglig för Ador.)

Standardposition (Ovansidan är platt.)	Vänd position (Motorn är uppåt.)

Steg 17

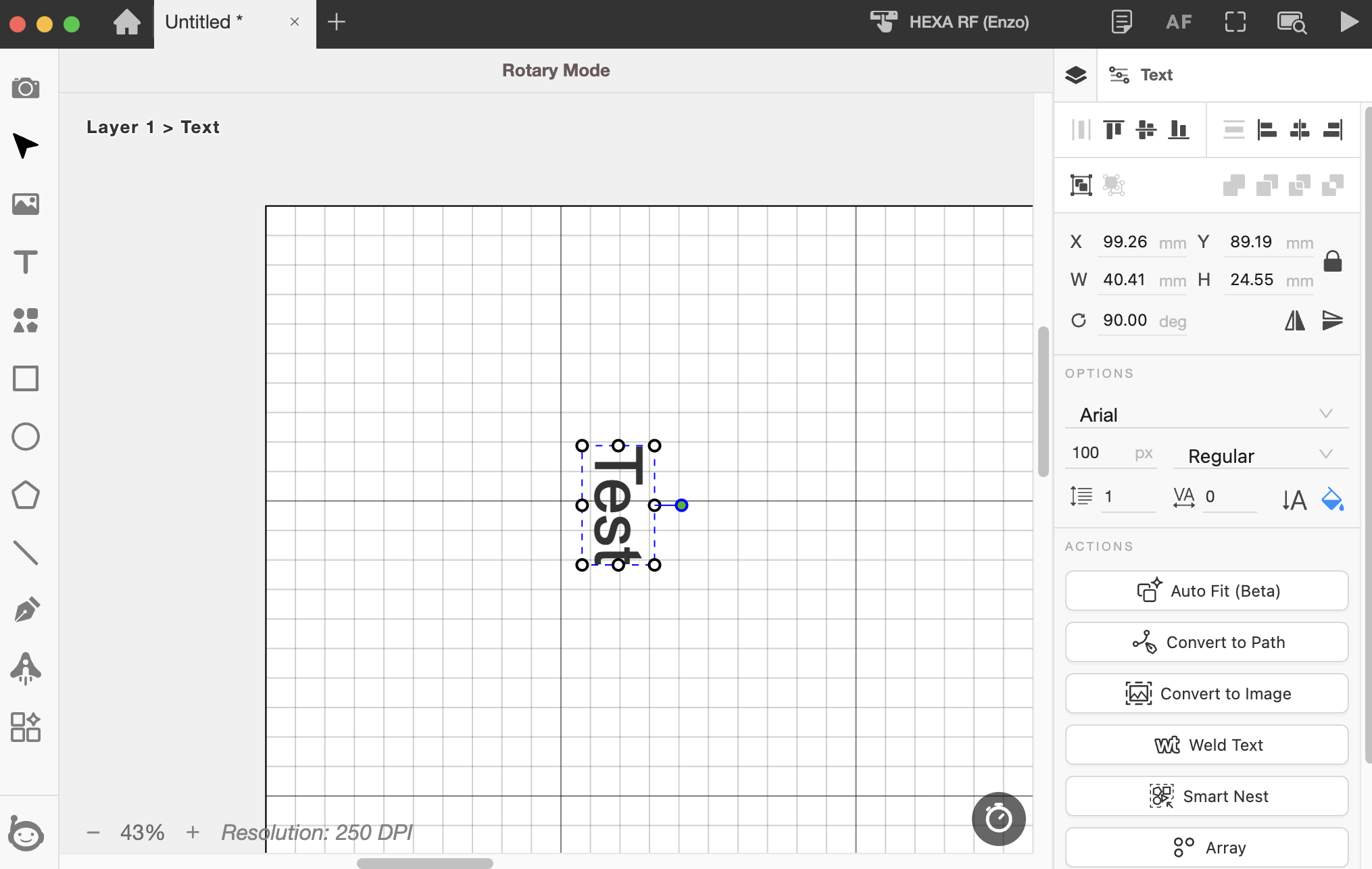

Skapa ett graveringsobjekt eller importera ett eget.

Beroende på din design kommer den vanligtvis att roteras 90 grader för att matcha materialets orientering.

Steg 18

Använd funktionen "Körram" för att se graveringens bana.

Välj "Inramning" för att se designens eller filens begränsningsruta. Efter att du klickat på "Start" kommer laserhuvudet att börja röra sig, och rörelsebanan kommer att visa graveringsområdet för denna uppgift. Startpunkten är lasermunstyckets nuvarande position. Dess bana beror på valt "Jobbets ursprung" i Steg. När mitten är vald kommer startpunkten att sättas i designens centrum. Mitten används vanligtvis för rotationsarbeten. Du kan flytta laserhuvudet för att ändra graveringsområdet tills positionen är godtagbar.

Steg 19

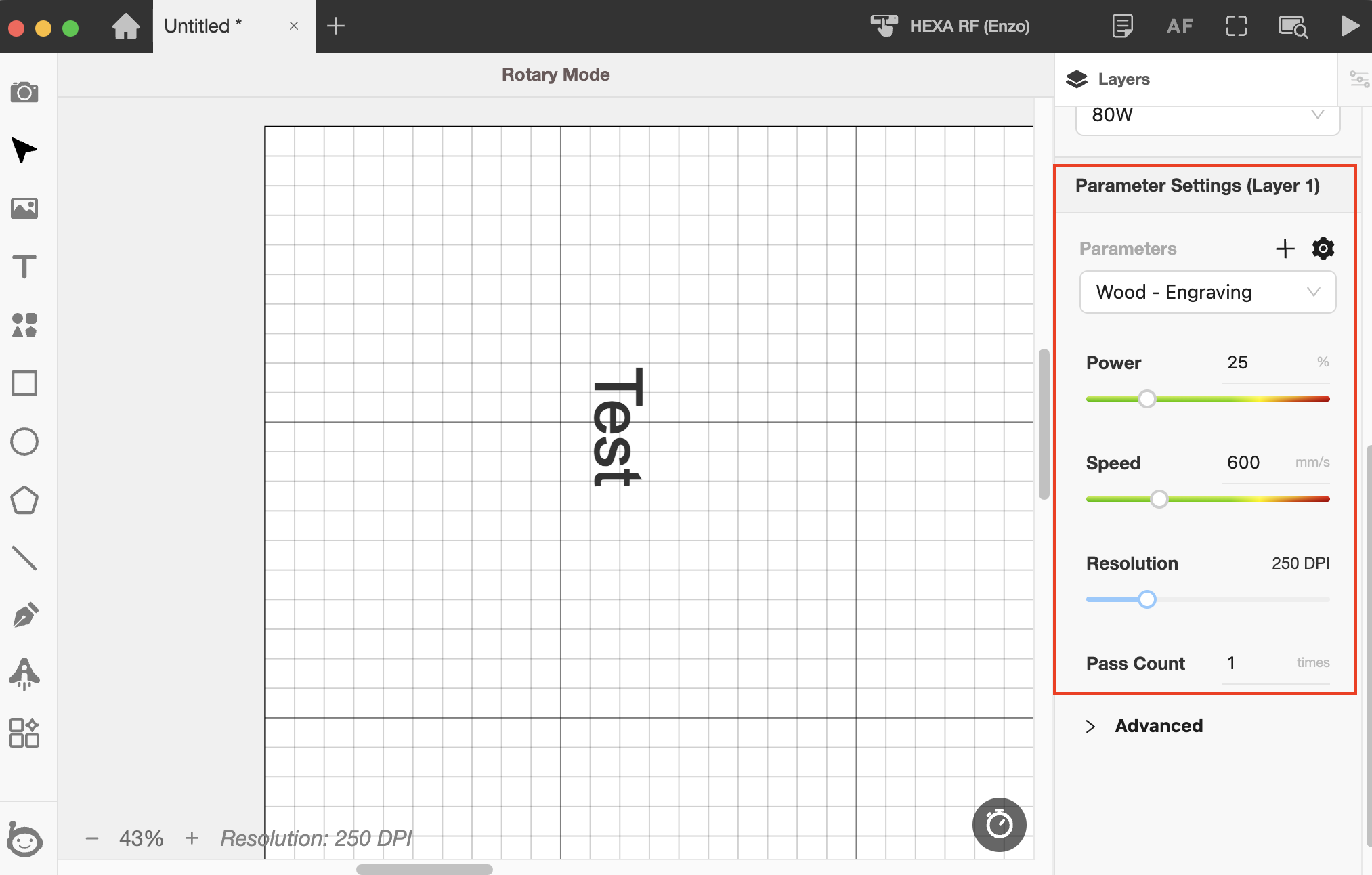

När du har bekräftat graveringspositionen, ställ in korrekta hastighets- och effektparametrar baserat på ditt material.

Steg 20

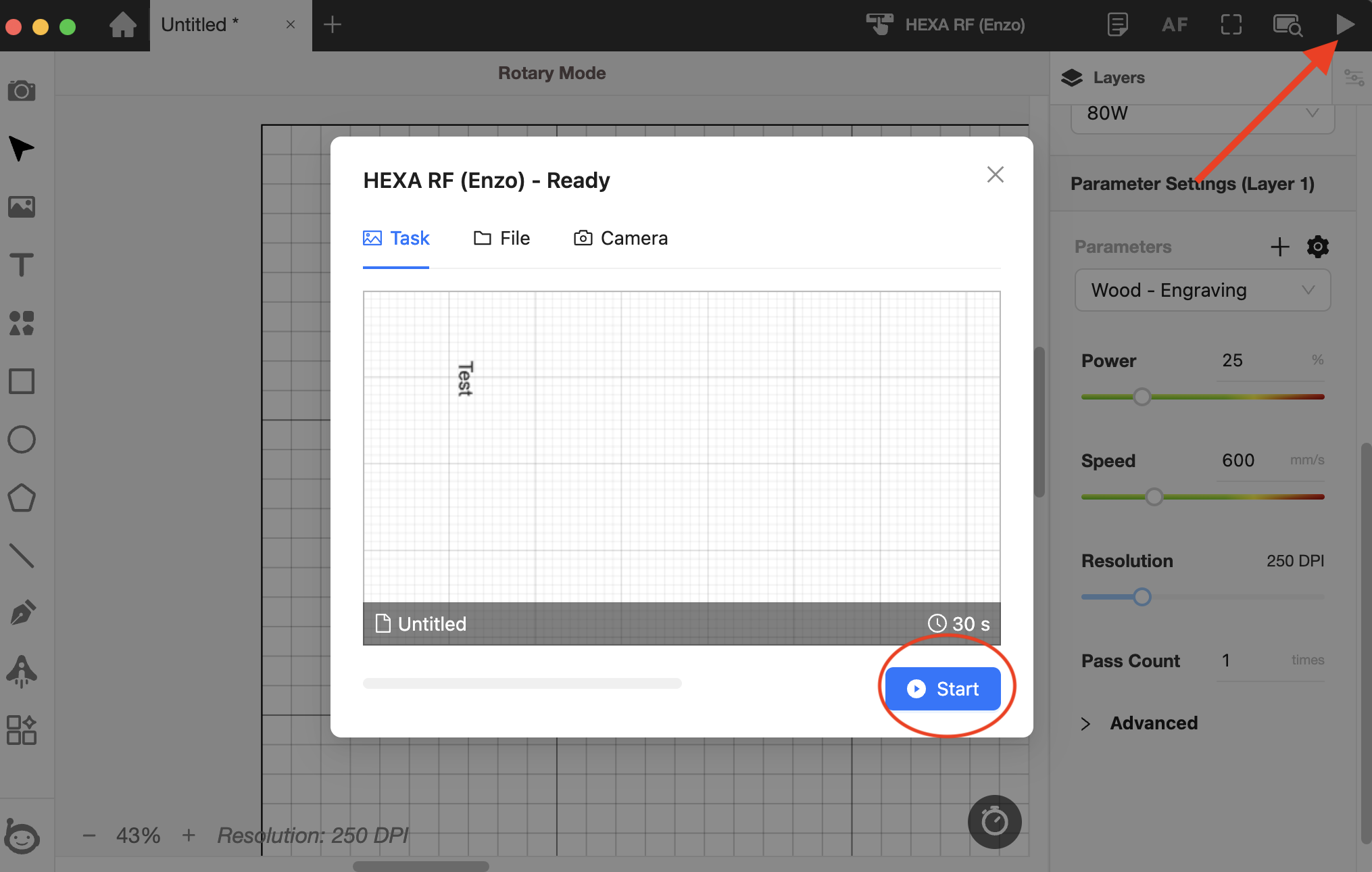

Stäng luckan och starta uppgiften.

Steg 21

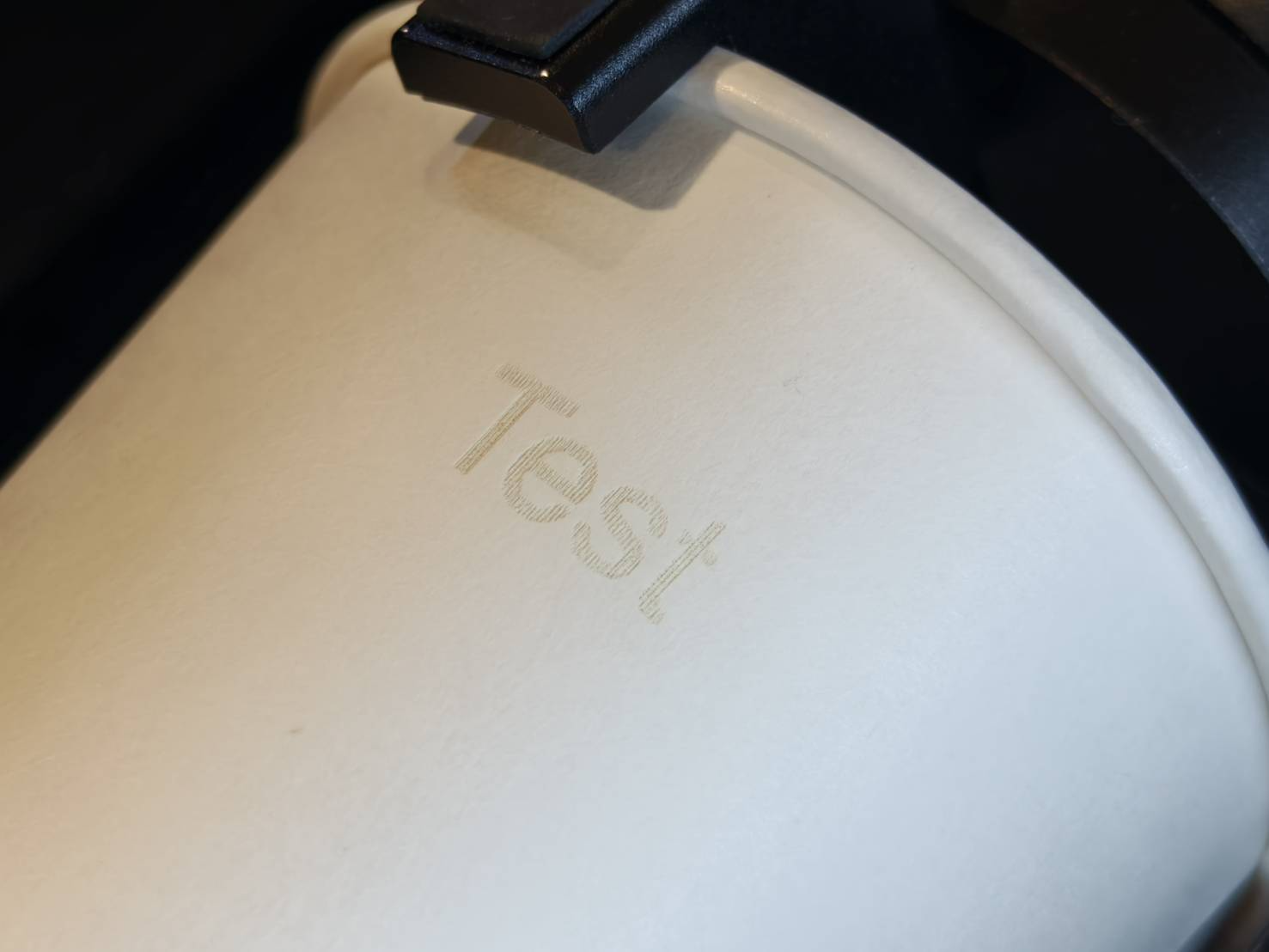

Kontrollera resultatet.

Steg 22 (Valfritt)

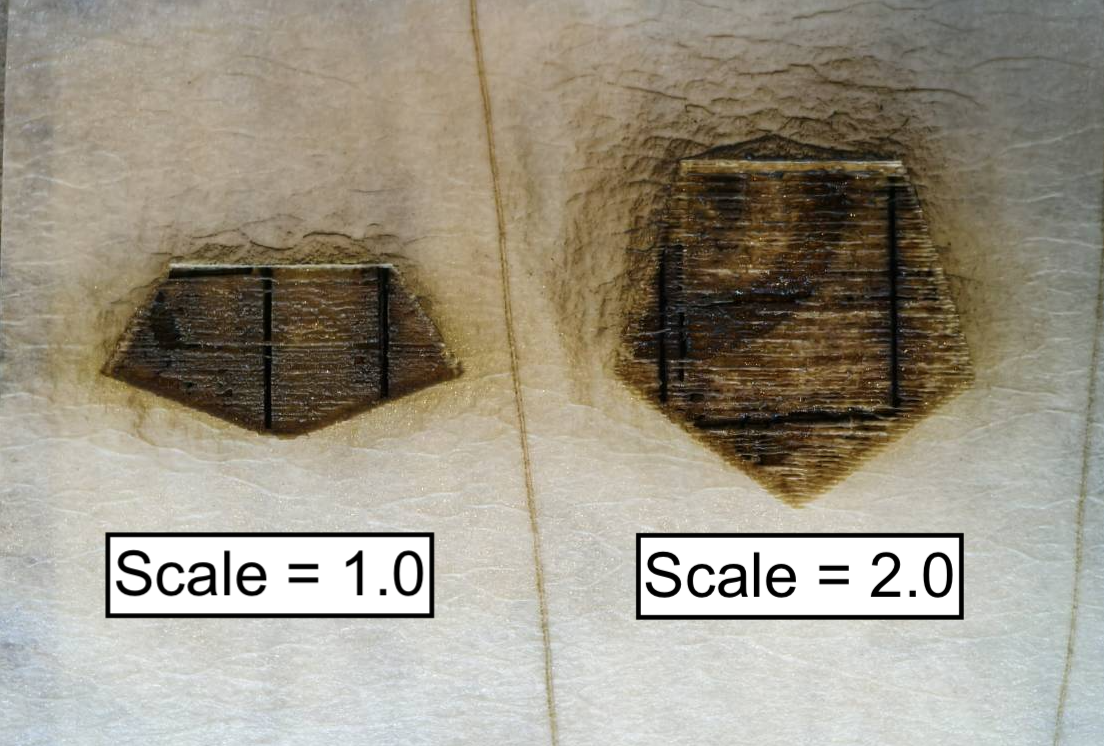

⚠︎ Om du märker avvikelser i ditt gravyrresultat (förkortat eller förlängt), se videon nedan för att justera rotationsskalans inställningar.

• Om ditt resultat är större än din ursprungliga design, ställ in skalningen till 0,5 för att minska det.
• Om ditt resultat är mindre än din ursprungliga design, ställ in skalningen till 1,5 eller 2,0 för att förstora det.
