Beambox II - Installationsguide för Rotary Module 2.0

• Beambox II + Extension Pocket + Rotary 2.0

• Beambox II + Rotary 2.0

Steg 1

Installera BB2 Extension Pocket-tillbehöret enligt guiden nedan.
Installationsguide för Extension Pocket

Steg 2

Säkerställ att du har följande programvaru- och firmwareversioner för att använda rotationsfunktionen.

Steg 3

Återmontera plattformsfästet.

Steg 4

Mät diametern eller omkretsen på ditt material och notera det för senare användning.
(Det rekommenderas att använda övningsmaterial för första användningen.)

Steg 5

Se tabellen nedan för att installera rätt rotationsstöd och välja korrekt fokuslinsavstånd baserat på objektets diameter.

Förklaring av fokusläge

Som standard är fokuslinsen placerad överst med ett avstånd på 4 mm, vilket innebär att avståndet mellan munstycksspetsen och materialytan är 4 mm. För mindre material kan munstycksspetsen eventuellt inte nå standardavståndet på 4 mm. Därför kan avståndet ökas genom att flytta linsen till munstyckets undersida. När linsen är placerad längst ner kan avståndet mellan spetsen och ytan ökas till 16 mm. Hur ändrar du linsens position? 1. Demontera linsen   2. Bestäm ordningen för fokusläget Fokusläge: 4 mm (standard) Fokusläge: 16 mm Lins Block Block Lins Ring Ring Munstycke Munstycke   3. Återmontera linsen Den röda sidan av blocket måste vara vänd nedåt. Den konvexa sidan av linsen måste vara vänd uppåt. (Ett tips för att snabbt identifiera den konvexa sidan är att den bör reflektera hela ditt ansikte när du tittar på den.) Vrid ringen moturs för att dra åt den.

Förklaring av korta och långa stöd

Stöden används för att placeras på plattformsfästet. Rotationsenheten kommer att placeras på stöden för att höjas eller sänkas manuellt eller med hjälp av den automatiska plattformen. Demonstration utan rotationsenhet Demonstration med rotationsenhet   Skillnad Korta stöd Långa stöd De är lägre och används för mindre föremål.  De är högre och används för större föremål.   Hur installerar man stöden? Det finns hål på plattformsfästet avsedda för stöden. Stöden har axlar som kan sättas in i hålen. Justera avståndet mellan axlarna vid behov.

Steg 6

Efter installation av stöden, säkerställ att maskinen är avstängd.
Hitta anslutningskabeln i lådan och anslut den till maskinens bakre vänstra sida.

Steg 7

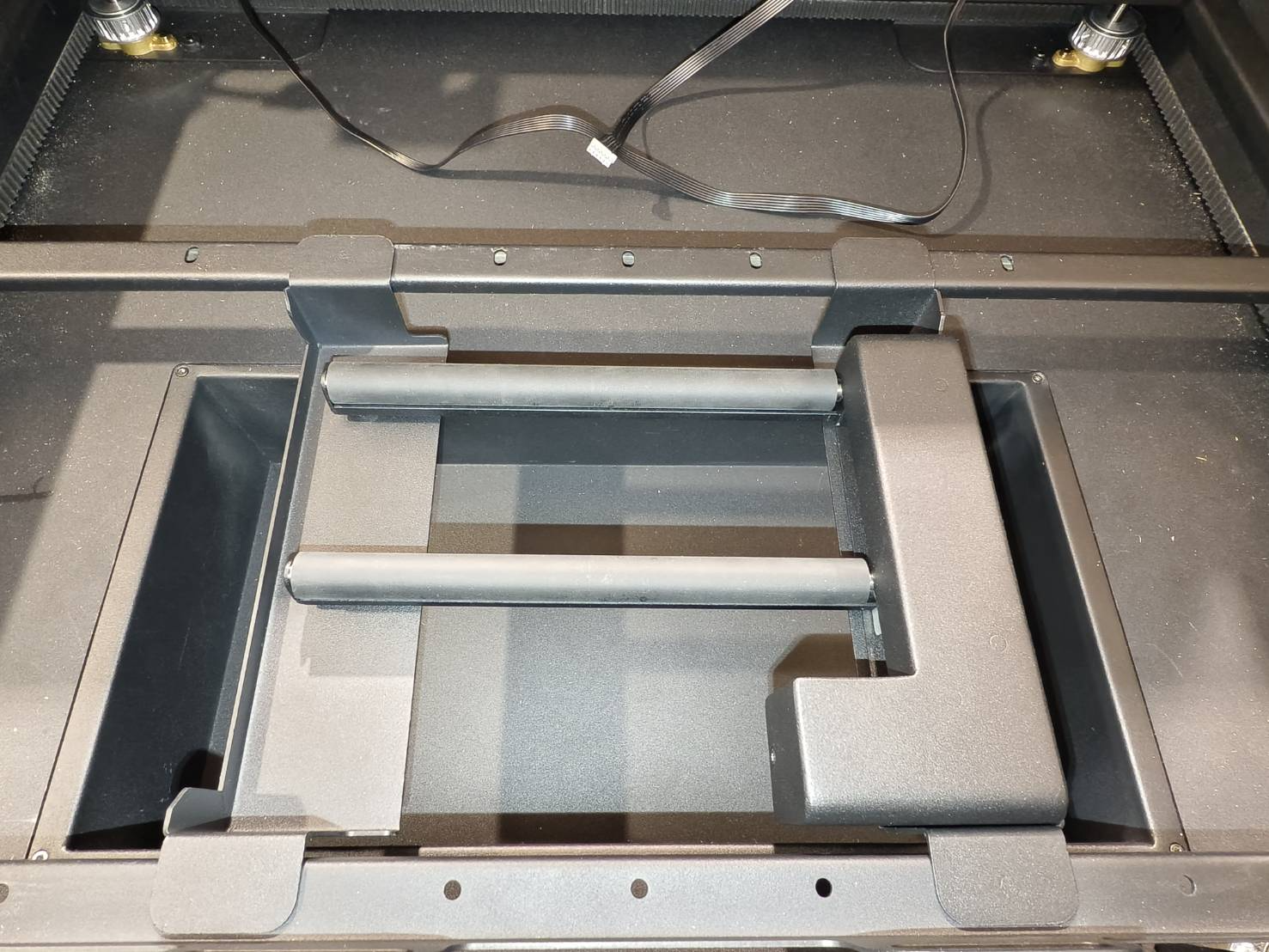

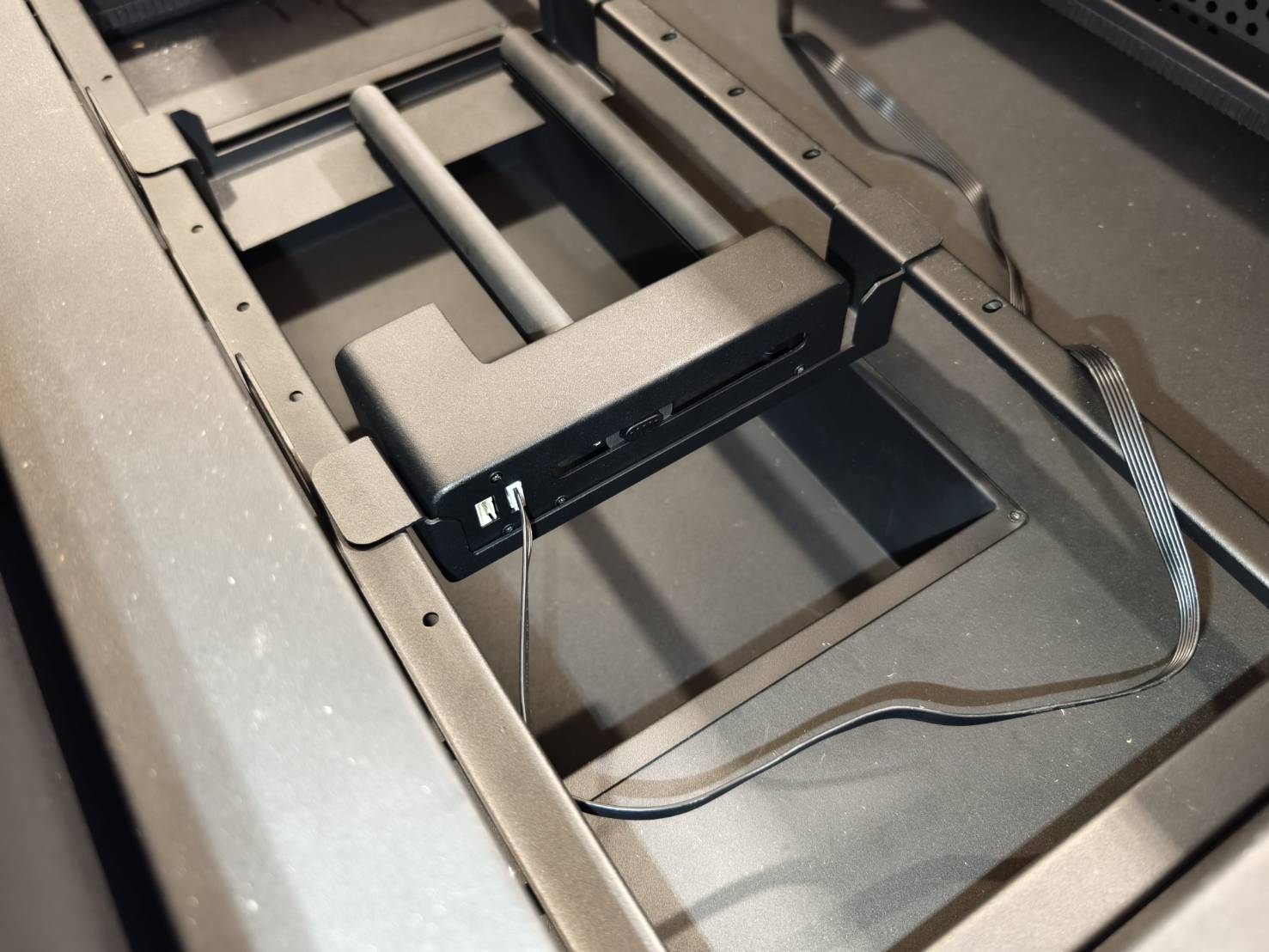

Placera rotationsenheten på stöden och anslut kabeln till enheten.
*Säkerställ att strömmen är avstängd. Att ansluta kabeln medan maskinen är påslagen kan skada rotationsenheten.

Här visas hur man justerar rullarna på rotationsenheten.
(Tryck och håll in knappen till höger för att fritt kunna flytta rullarna)

Steg 8

Slå på maskinen och gå till "Hårdvaruinställningar" för att välja rätt fokusläge.

Maskin >> Hårdvaruinställningar >> Nästa sida >> Fokusläge >> Välj rätt

Steg 9

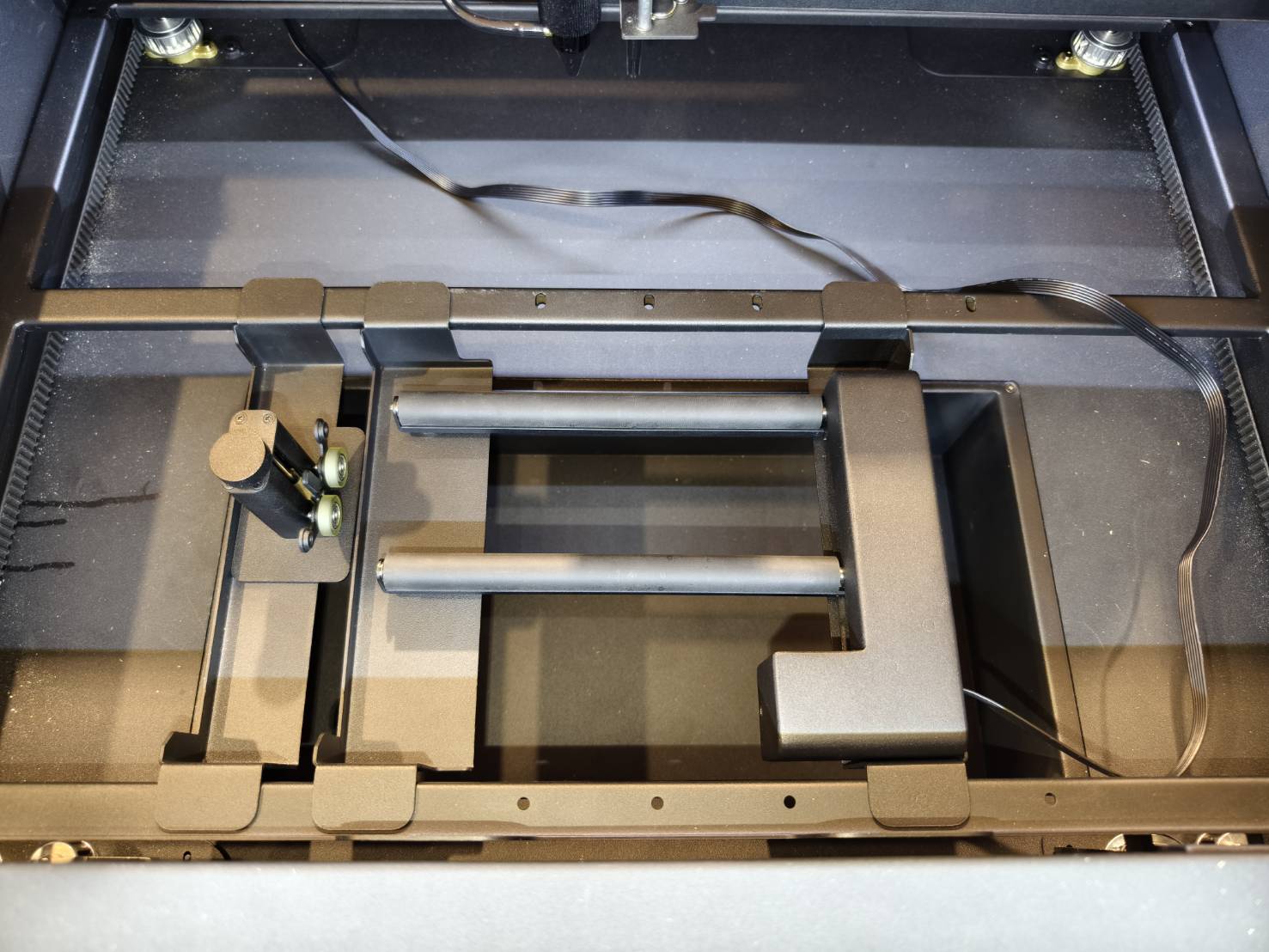

Placera materialet på rotationsenheten och nivåjustera det vid behov med hjälp av stödmodulen.

För olika former, se följande guider som innehåller instruktioner för placering av olika objekt.

• Ador Rotary - Starta gravering - Steg 3
• HEXA - Rotary 2.0 Installationsguide - 01:10 - 04:15

Steg 10

Utför autofokus.
Om autofokus inte fungerar, se article för manuell fokuseringsmetod.

Steg 11

• Aktivera den röda laserstrålen som kommer ut från munstyckets spets.
  Om den röda lasern redan är aktiverad, hoppa över detta steg.



• Maskin >> Hårdvaruinställningar >> Nästa sida >> Rött ljus konstant >> PÅ


Steg 12

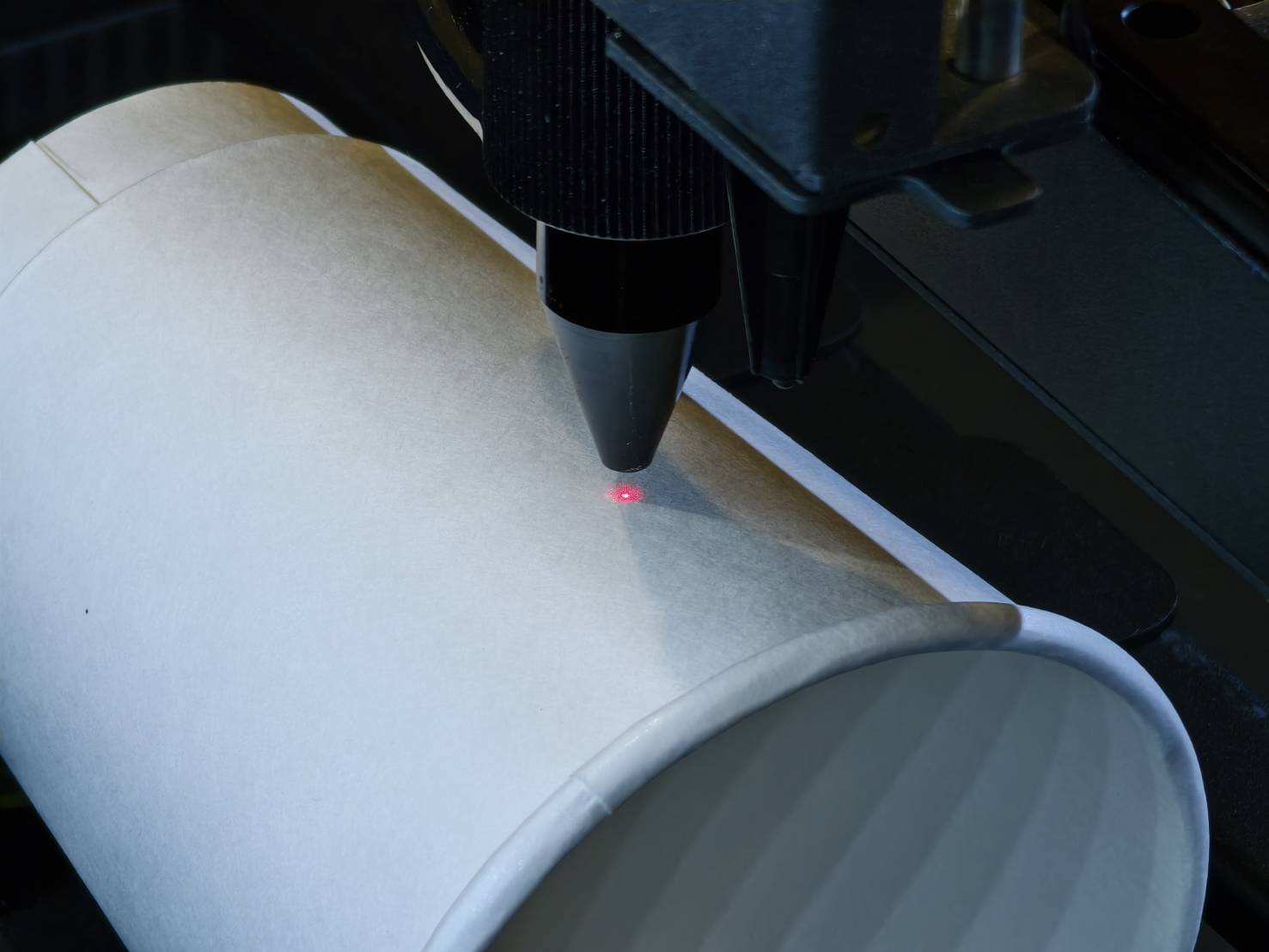

Flytta munstyckets spets till mitten av området du vill gravera.
Den röda ljuspunkten indikerar och bestämmer startpositionen.

Steg 13

Starta Beam Studio.

Steg 14

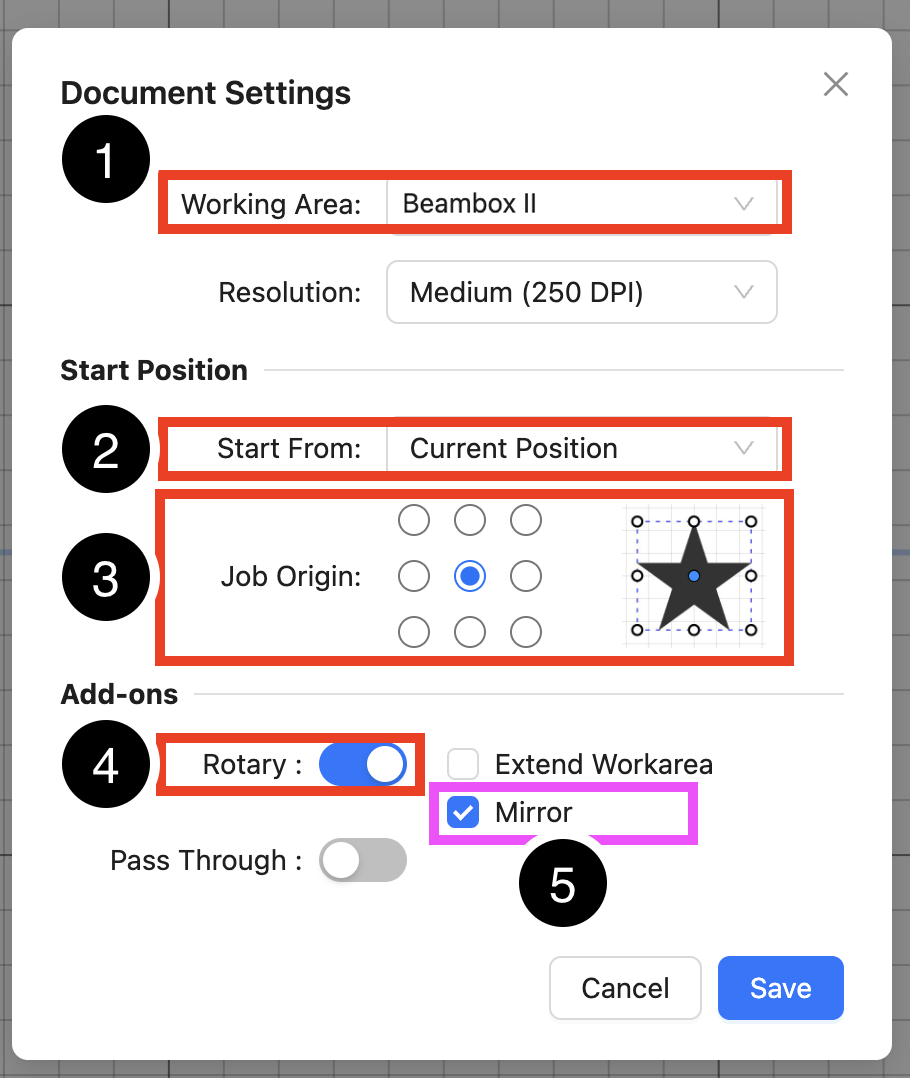

Gå till "Dokumentinställningar" och gör ändringarna.

1. Ändra arbetsområdet till "Beambox II". 2. Ändra alternativet "Starta från" till "Aktuell position". 3. För jobbets startpunkt, välj "Mitten".  4. Aktivera rotationsfunktionen. 5. För spegling måste du aktivera spegelfunktionen om din rotationsenhet är omvänd (rullar till höger). Om den inte är omvänd, lämna funktionen inaktiverad. (Endast tillgänglig för Ador.)

Steg 15

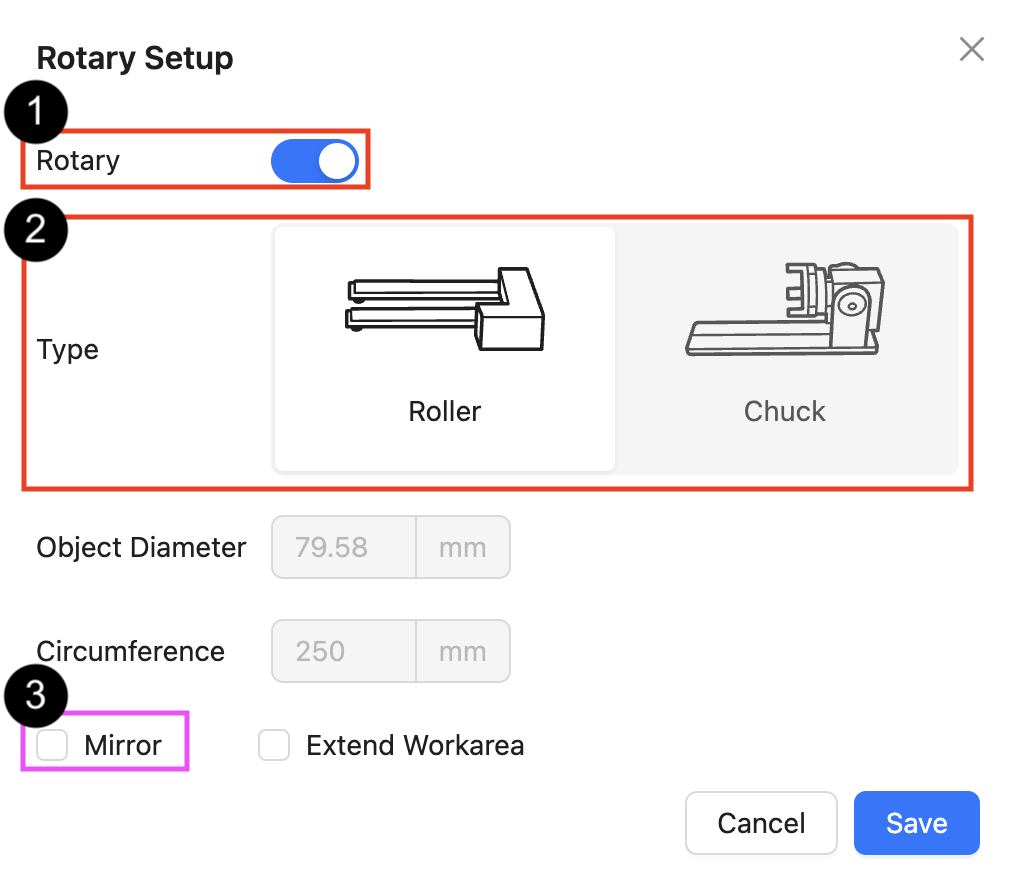

Gå till "Rotationsinställningar" och gör ändringarna.

1. Kontrollera att rotationsfunktionen är aktiverad.   2. Välj "Rulle" som typ.   3. Du måste aktivera spegelfunktionen om din rotationsenhet är omvänd (rullar till höger). Om den inte är omvänd, lämna funktionen inaktiverad. (Endast tillgänglig för Ador.)

Steg 16

Skapa ett graveringsobjekt eller importera ditt eget.

Beroende på din design kommer det vanligtvis att roteras 90 grader för att matcha materialets orientering.

Steg 17

Efter att du har ställt in din design, flytta designens mittpunkt till den blå linjen.

Steg 18

Använd funktionen "Körram" för att se graveringens bana.

Välj "Inramning" för att se designens eller filens begränsningsram. Efter att du klickat på "Start" kommer laserhuvudet att börja röra sig, och rörelsebanan kommer att visa graveringsområdet för denna uppgift. Startpunkten är lasermunstyckets nuvarande position. Dess bana beror på vald "Jobbstart" i Steg. När mitten är vald kommer startpunkten att ställas in i designens centrum. Mitten används vanligtvis för rotationsjobb. Du kan flytta laserhuvudet för att ändra graveringsområdet tills positionen är godtagbar.

⚠︎ Om du märker någon avvikelse i ditt graveringsområde eller storlek (förkortad eller förlängd), se videon nedan för att justera rotationsskalans inställningar.

Steg 19

När du har bekräftat graveringspositionen, ställ in korrekta hastighets- och effektparametrar baserat på ditt material.

Steg 20

Stäng luckan och starta jobbet.

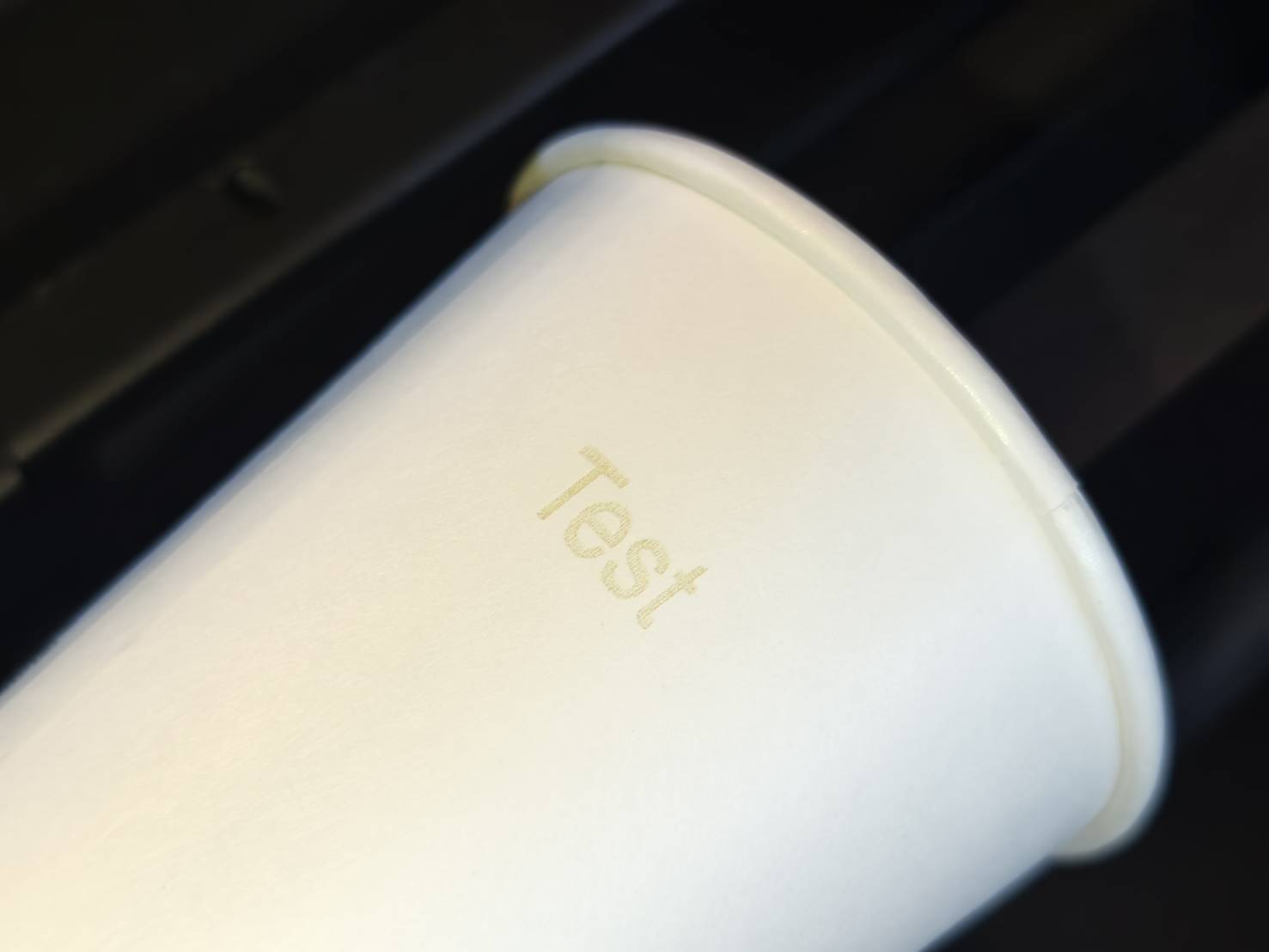

Steg 21

Kontrollera resultatet.

#END

Steg 1

Säkerställ att du har följande programvaru- och firmwareversioner för att använda rotationsfunktionen.

Steg 2

Ta bort rasterbädden och plattformsfästet.

Steg 3

Återmontera plattformsfästet.

Steg 4

Mät diametern eller omkretsen på ditt material och notera det för senare användning.
(Det rekommenderas att använda övningsmaterial för första användningen.)

Steg 5

Se tabellen nedan för att installera rätt rotationsstöd och välja korrekt fokuslinsavstånd baserat på objektets diameter.

Förklaring av fokusläge

Som standard är fokuslinsen placerad överst med ett avstånd på 4 mm, vilket innebär att avståndet mellan munstycksspetsen och materialytan är 4 mm. För mindre material kan munstycksspetsen eventuellt inte nå standardavståndet på 4 mm. Därför kan avståndet ökas genom att flytta linsen till munstyckets undersida. När linsen är placerad längst ner kan avståndet mellan spetsen och ytan ökas till 16 mm. Hur ändrar du linsens position? 1. Demontera linsen   2. Bestäm ordningen för fokusläget Fokusläge: 4 mm (standard) Fokusläge: 16 mm Lins Block Block Lins Ring Ring Munstycke Munstycke   3. Återmontera linsen Den röda sidan av blocket måste vara vänd nedåt. Den konvexa sidan av linsen måste vara vänd uppåt. (Ett tips för att snabbt identifiera den konvexa sidan är att den bör reflektera hela ditt ansikte när du tittar på den.) Vrid ringen moturs för att dra åt den.

Förklaring av stöd

Stöden används för att placeras på plattformsfästet. Rotationsenheten kommer att placeras på stöden för att höjas eller sänkas manuellt eller med hjälp av den automatiska plattformen. Demonstration utan rotationsenhet Demonstration med rotationsenhet   Korta stöd De är lägre och används för mindre föremål.   Hur installerar man stöden? Det finns hål på plattformsfästet avsedda för stöden. Stöden har axlar som kan sättas in i hålen. Justera avståndet mellan axlarna vid behov.

Steg 6

Efter installation av stöden, säkerställ att maskinen är avstängd.
Hitta anslutningskabeln i lådan och anslut den till maskinens bakre vänstra sida.

Steg 7

Placera rotationsenheten på stöden och anslut kabeln till enheten.
*Säkerställ att strömmen är avstängd. Att ansluta kabeln medan maskinen är påslagen kan skada rotationsenheten.

Här visas hur man justerar rullarna på rotationsenheten.
(Tryck och håll in knappen till höger för att fritt kunna flytta rullarna)

Steg 8

Slå på maskinen och gå till "Hårdvaruinställningar" för att välja rätt fokusläge.

Maskin >> Hårdvaruinställningar >> Nästa sida >> Fokusläge >> Välj rätt

Steg 9

Placera materialet på rotationsenheten och nivåjustera det vid behov med hjälp av stödmodulen.

För olika former, se följande guider som innehåller instruktioner för placering av olika objekt.

• Ador Rotary - Starta gravering - Steg 3
• HEXA - Rotary 2.0 Installationsguide - 01:10 - 04:15

Steg 10

Utför autofokus.
Om autofokus inte fungerar, se article för manuell fokuseringsmetod.

Steg 11

• Aktivera den röda laserstrålen som kommer ut från munstyckets spets.
  Om den röda lasern redan är aktiverad, hoppa över detta steg.



• Maskin >> Hårdvaruinställningar >> Nästa sida >> Rött ljus konstant >> PÅ


Steg 12

Flytta munstyckets spets till mitten av området du vill gravera.
Den röda ljuspunkten indikerar och bestämmer startpositionen.

Steg 13

Starta Beam Studio.

Steg 14

Gå till "Dokumentinställningar" och gör ändringarna.

1. Ändra arbetsområdet till "Beambox II". 2. Ändra alternativet "Starta från" till "Aktuell position". 3. För jobbets startpunkt, välj "Mitten".  4. Aktivera rotationsfunktionen. 5. För spegling måste du aktivera spegelfunktionen om din rotationsenhet är omvänd (rullar till höger). Om den inte är omvänd, lämna funktionen inaktiverad. (Endast tillgänglig för Ador.)

Steg 15

Gå till "Rotationsinställningar" och gör ändringarna.

1. Kontrollera att rotationsfunktionen är aktiverad.   2. Välj "Rulle" som typ.   3. Du måste aktivera spegelfunktionen om din rotationsenhet är omvänd (rullar till höger). Om den inte är omvänd, lämna funktionen inaktiverad. (Endast tillgänglig för Ador.)

Steg 16

Skapa ett graveringsobjekt eller importera ditt eget.

Beroende på din design kommer det vanligtvis att roteras 90 grader för att matcha materialets orientering.

Steg 17

Efter att du har ställt in din design, flytta designens mittpunkt till den blå linjen.

Steg 18

Använd funktionen "Körram" för att se graveringens bana.

Välj "Inramning" för att se designens eller filens begränsningsram. Efter att du klickat på "Start" kommer laserhuvudet att börja röra sig, och rörelsebanan kommer att visa graveringsområdet för denna uppgift. Startpunkten är lasermunstyckets nuvarande position. Dess bana beror på vald "Jobbstart" i Steg. När mitten är vald kommer startpunkten att ställas in i designens centrum. Mitten används vanligtvis för rotationsjobb. Du kan flytta laserhuvudet för att ändra graveringsområdet tills positionen är godtagbar.

⚠︎ Om du märker någon avvikelse i ditt graveringsområde eller storlek (förkortad eller förlängd), se videon nedan för att justera rotationsskalans inställningar.

Steg 19

När du har bekräftat graveringspositionen, ställ in korrekta hastighets- och effektparametrar baserat på ditt material.

Steg 20

Stäng luckan och starta jobbet.

Steg 21

Kontrollera resultatet.

#END
