beamo - Öppet bottenkit

Öppen bottengravering kräver avancerade färdigheter.

Satsen är endast tillgänglig i vissa regioner.

Det rekommenderas starkt att du bekantar dig med maskinens funktion innan du börjar använda den. Gravering med öppet lock kräver en Wi-Fi-anslutning. Om du vill utföra sammansatt gravering kommer en dedikerad trådlös router (Wi-Fi AP) att underlätta användningen.

Säkerhetsföreskrifter

1. Alla inom synhåll måste bära laserskyddsglasögon för att undvika risk för blindhet.
2. Utsätt inte någon kroppsdel för arbetsområdet.
3. Låt inte minderåriga använda maskinen utan uppsikt.
4. Flytta inte maskinen medan lasern är aktiv.
5. Använd inte för gravering i någon annan riktning än nedåt.
6. Använd inte i en miljö där barn fritt kan röra sig.
7. Titta inte direkt på lågan som uppstår vid gravering under längre tid.
8. I läget med öppet lock, stäng alltid av maskinen när den inte används och ta bort USB-säkerhetslåset.

Försiktighetsåtgärder för arbetsytan

1. När du arbetar på ett bord, lägg ut två lager aluminiumfolie på bordet för att förhindra att lasern oavsiktligt skadar bordsskivan.
2. Vid arbete på golv kommer gravering på sten- eller betongytor att lämna märken men inte orsaka brand. I praktiken är betonggolv att föredra.
3. Gravera inte på epoxigolv, eftersom detta producerar skadliga gaser.
4. Om lasern träffar golvet eller bordet är de resulterande märkena permanenta. Vid gravering rekommenderas att kontrollera om aluminiumfolien är skadad för att undvika skador på möbler.
5. Aluminiumfolien måste fästas med tejp för att förhindra att den blåses bort av luftpumpen.
6. Ytan på aluminiumfolien måste vara slät. Skrynklig aluminiumfolie sprider laserljuset och kan orsaka fara.
7. Tjära på golvet efter träskärning kan avlägsnas med alkohol eller rengöringsmedel.

Miljökrav:

1. Välventilerad miljö
2. God nätverkssignalmiljö
3. Hård skiva för kamerakalibrering
4. Förbered filtreringsutrustning (rekommenderas)
5. Förbered aktivt kolfilter-mask (rekommenderas)

Förpackningens innehåll

Satsen för öppen botten innehåller ① USB-säkerhetslås ② Laserförlängningsstång ③ Laserskyddsglasögon

Installation

Öppna bottenluckan Det rekommenderas starkt att följa stegen nedan för att undvika skador på maskinen.

1. Ta på skyddsglasögon

2. Koppla ur strömmen

3. Ta bort honeycomb-panelen

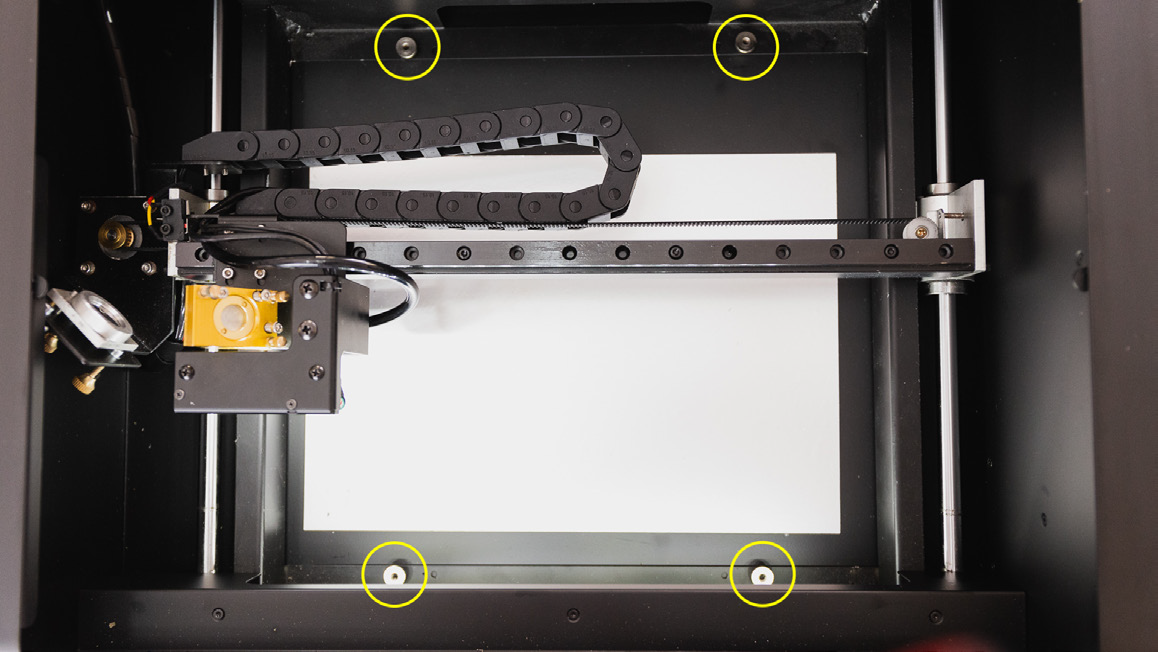

4. Ta bort fästmuttrarna för bottenluckan

5. Ta bort bottenplattan

6. Förvara skruvarna och muttrarna till bottenplattan på ett säkert sätt för att undvika förlust

▲ Ta bort de fyra fästmuttrarna för bottenluckan (Om du använder satsen för första gången, spraya lite alkohol på de fyra fästmuttrarna och vänta tills skruvlåsningen löses upp, använd sedan ett verktyg för att försiktigt lossa muttrarna)

7. Installera den långa fokuseringsstången

Om din beamo redan har utrustats med ett autofokuskit, vänligen se denna anvisning först, eller beställ ett förlängningskit för fokussensorn från kundtjänsten, följ sedan de länkade instruktionerna för installation.

▲ Skruva loss fokuseringsspegeln låsring

▲ Ta bort laserhuvudet, vrid och avlägsna det silverfärgade höljet och förvara det på lämpligt sätt

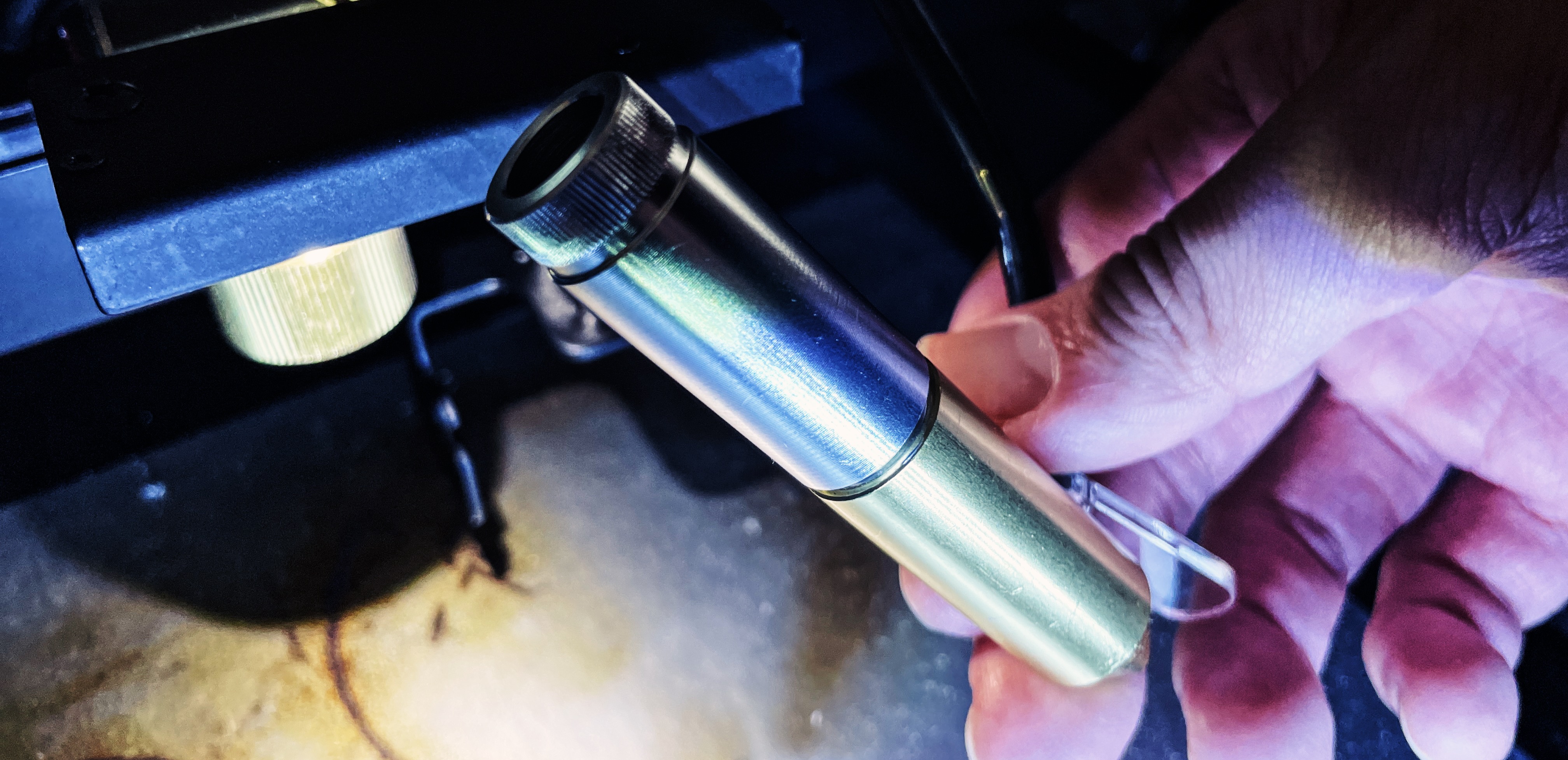

▲ Montera laserförlängningsstången

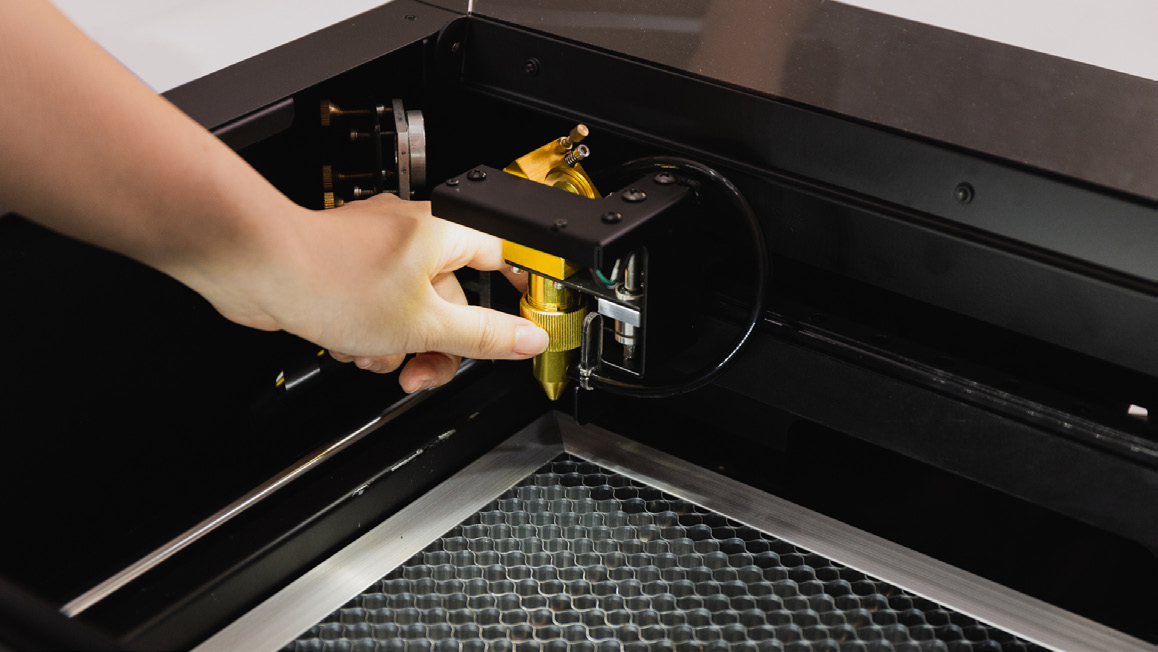

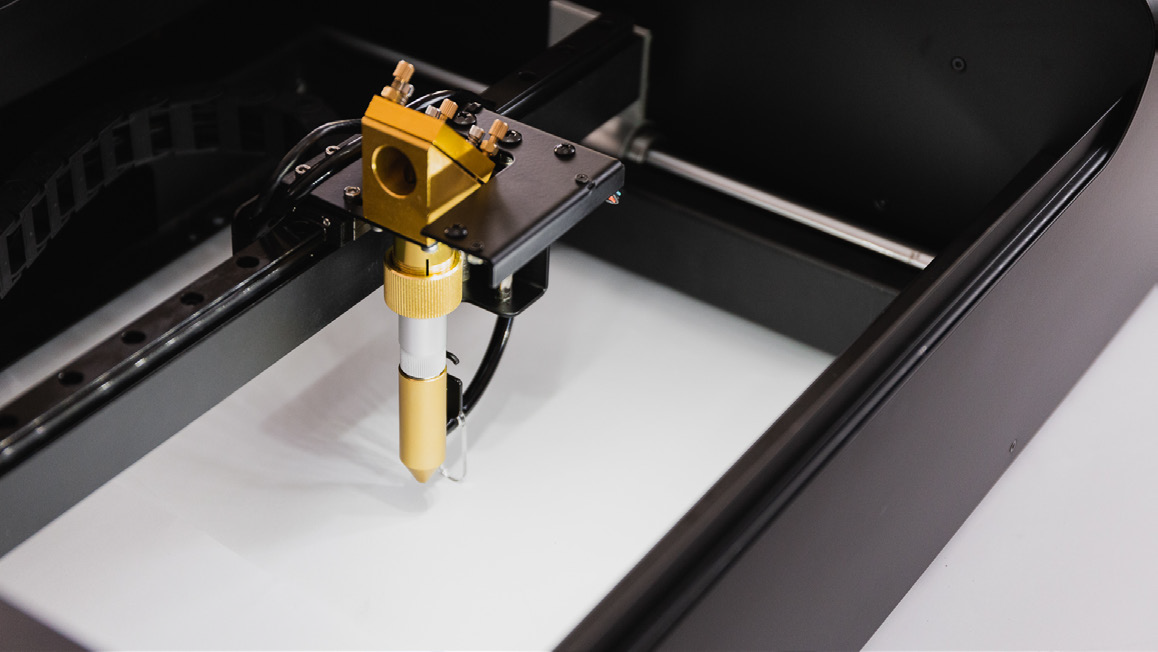

▲ Sätt tillbaka det förlängda laserhuvudet i fästbasen, tryck den svarta luftkanalen nära botten av kamerans fästkonsol och lås fokuseringsspegeln med låsringen

8. Installera säkerhetslåset

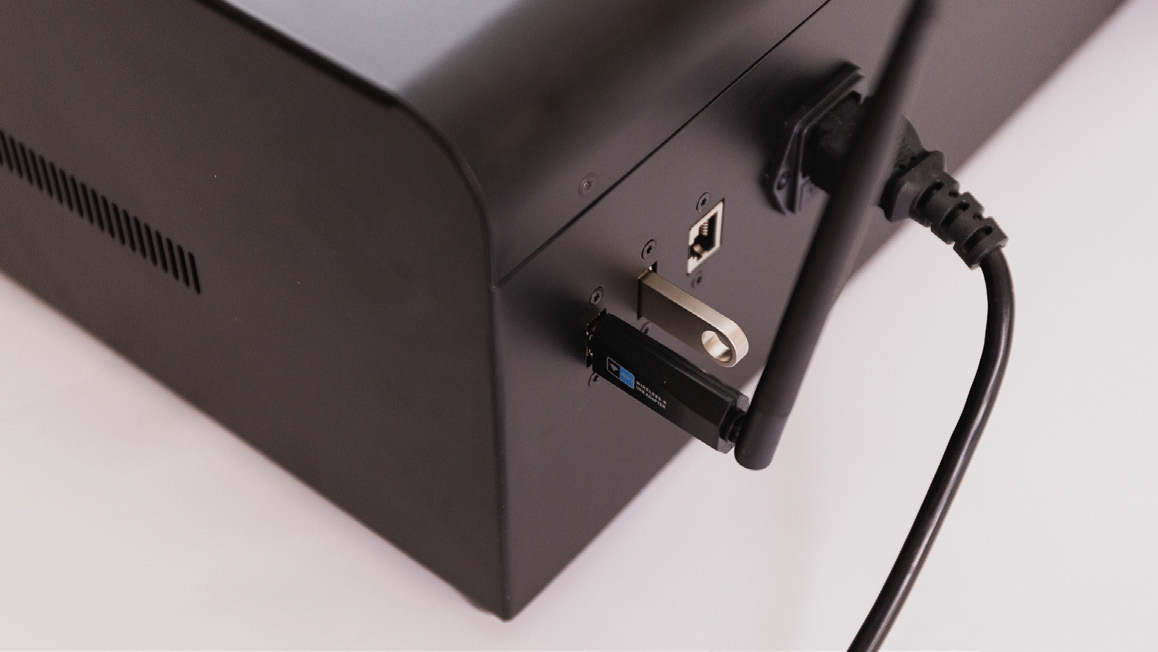

Sätt in säkerhetslåset från satsen i maskinen och ta bort det när det inte används för att förhindra säkerhetsrisker orsakade av oavsiktlig användning av obehöriga.

9. Starta kalibreringsprocessen

När du använder satsen för öppen botten krävs ytterligare kalibrering av förskjutningen för den långa brännvidden. Principen för kamerakalibrering är att gravera ett kalibreringsmönster på en plan yta och beräkna felet genom kamerabilden.

a. Klicka på "Meny" > "Maskin" > "Maskinnamn" > "Kamerakalibrering (Öppen täckmodul)".

b. Placera kalibreringsmaterialet Till skillnad från vanlig kamerakalibrering med vanligt papper kräver kamerakalibrering för den öppna täckmodulen ett hårt material (träskiva, skumskiva) som underlag för kalibreringsmönstret. Vanligt vitt papper blåses bort av utsugsfläkten och luftpumpen. Efter att ha fixerat det hårda materialet och fokuserat kan du klicka på "Nästa" för att gravera kalibreringsmönstret.

Om automatisk kalibrering misslyckas på grund av materialets textur är det möjligt att justera kalibreringsvärdena manuellt. Noggrann kamerakalibrering kan avsevärt förbättra kvaliteten på bildsammanfogningen. Endast en kalibrering krävs varje gång förlängningsstången installeras.

Utför automatisk och manuell kalibrering

▲ Efter avslutad gravering genererar programvaran automatiskt kalibreringsvärden. Vid gravering med öppen täckning bör förhandsgranskningsfelet minimeras så mycket som möjligt, och vissa kalibreringsvärden kan behöva justeras manuellt.

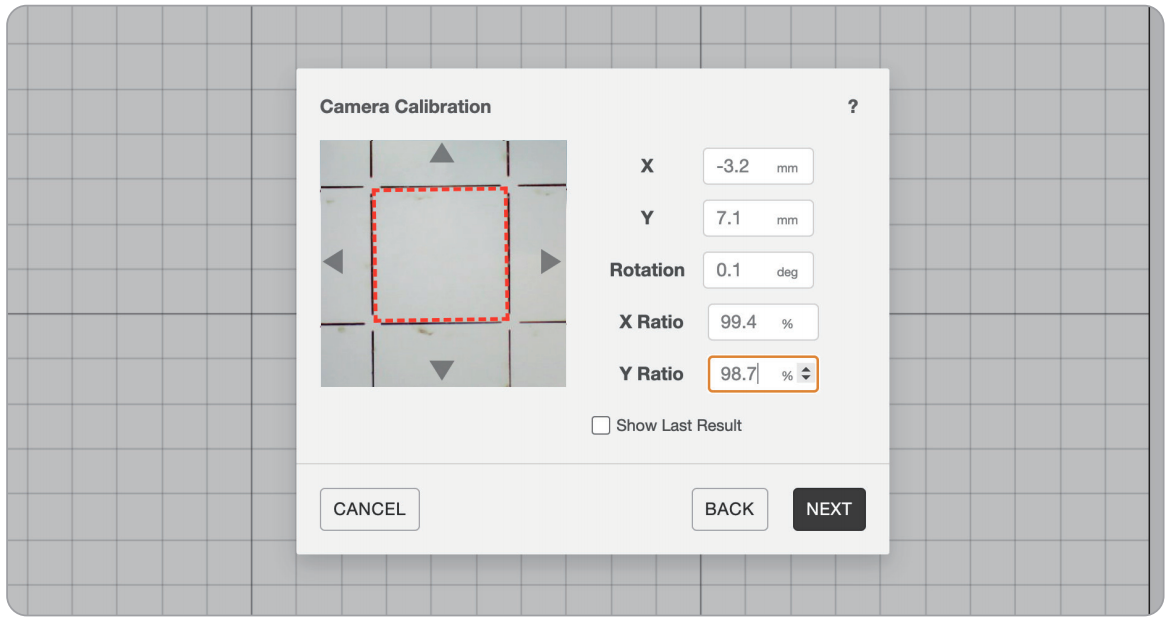

Observera förskjutningen av den röda rutan på datorn, justera X-Y-förskjutningsvärdena på höger sida, rotationsvinkel, storlek och andra värden för att få den röda rutan att överlappa med mitten av förhandsgranskningskorset.

Efter att ha klickat på Nästa är kalibreringen slutförd.

Användning

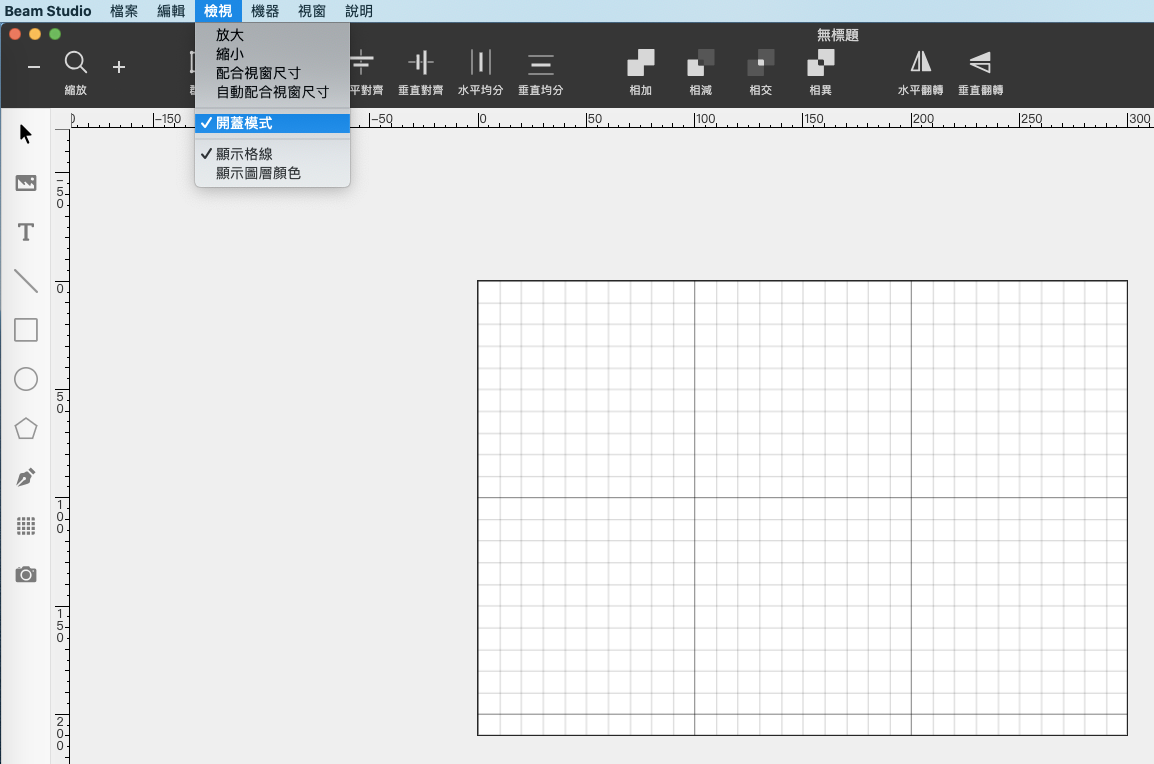

Se till att "Visa" > "Läge för öppen botten" är markerat när du arbetar i detta läge.

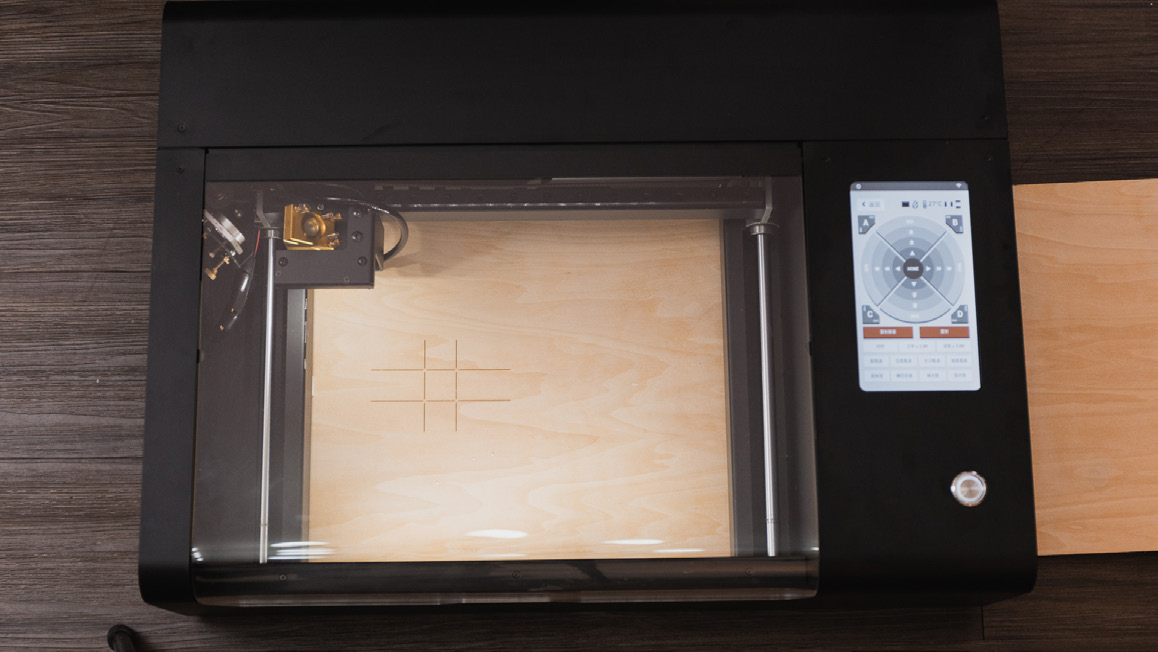

I dokumentinställningarna kommer kameraförhandsgranskningen att vara i rätt position efter att alternativet för öppen botten har aktiverats. Efter att ha placerat materialet under maskinen kan du skicka filen enligt samma vanliga arbetsflöde och börja gravera och skära.

Användningstips

1. För storskalig skärning rekommenderas att använda SVG-format för filen och göra hela skärbanan till en enda SVG-bild. Detta gör att du enkelt kan flytta grafiken direkt i programvaran vid sammanfogning.

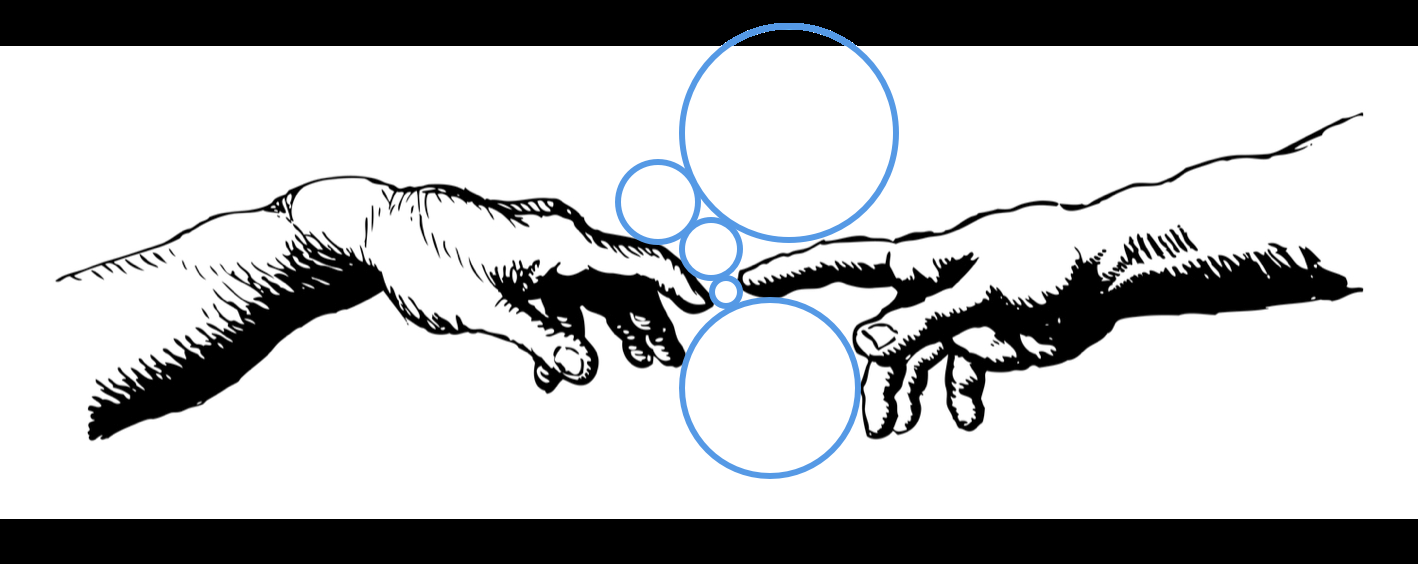

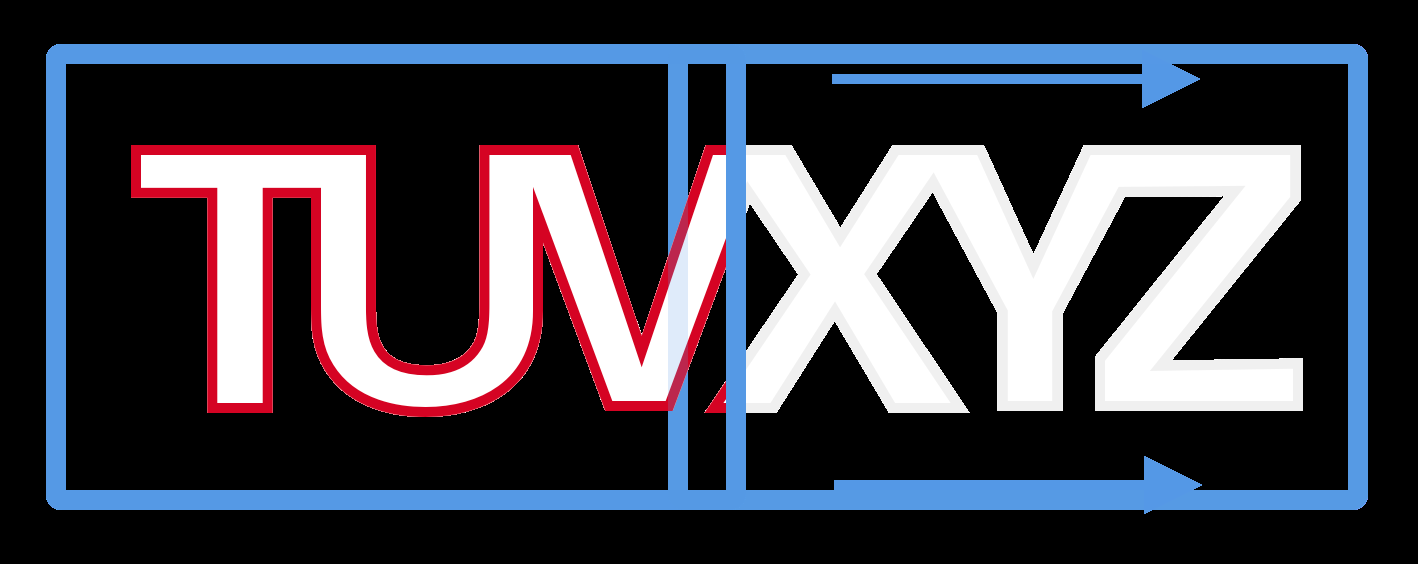

2. För storskaliga graveringsarbeten rekommenderas att lämna tomma utrymmen (blå stor cirkel) i varje gravering för att kompensera för eventuella fel.

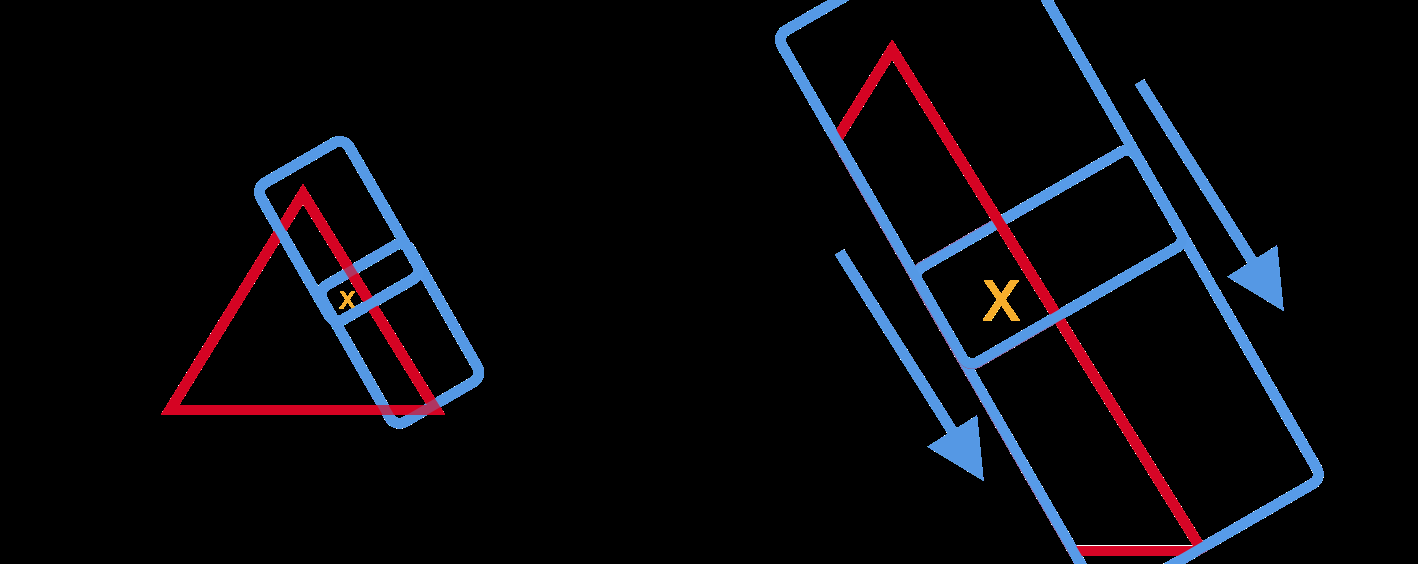

3. Under förhandsgranskningen kan du justera med två eller flera referenspunkter. Om det finns delar som ursprungligen skulle tas bort kan du lägga till justeringsmarkörer. (Som visas i figuren är de röda trianglarna delarna som ska tas bort och det gula X:et är referenspunkten.)

4. Om förhandsgranskningspositionen varierar något varje gång, säkerställ att kamerafästets undersida är nära luftkanalen och att maskinen står plant.
5. När du flyttar maskinen, lyft den först och flytta den sedan. Att dra maskinen kan skada fotdynorna och arbetsstyckena.

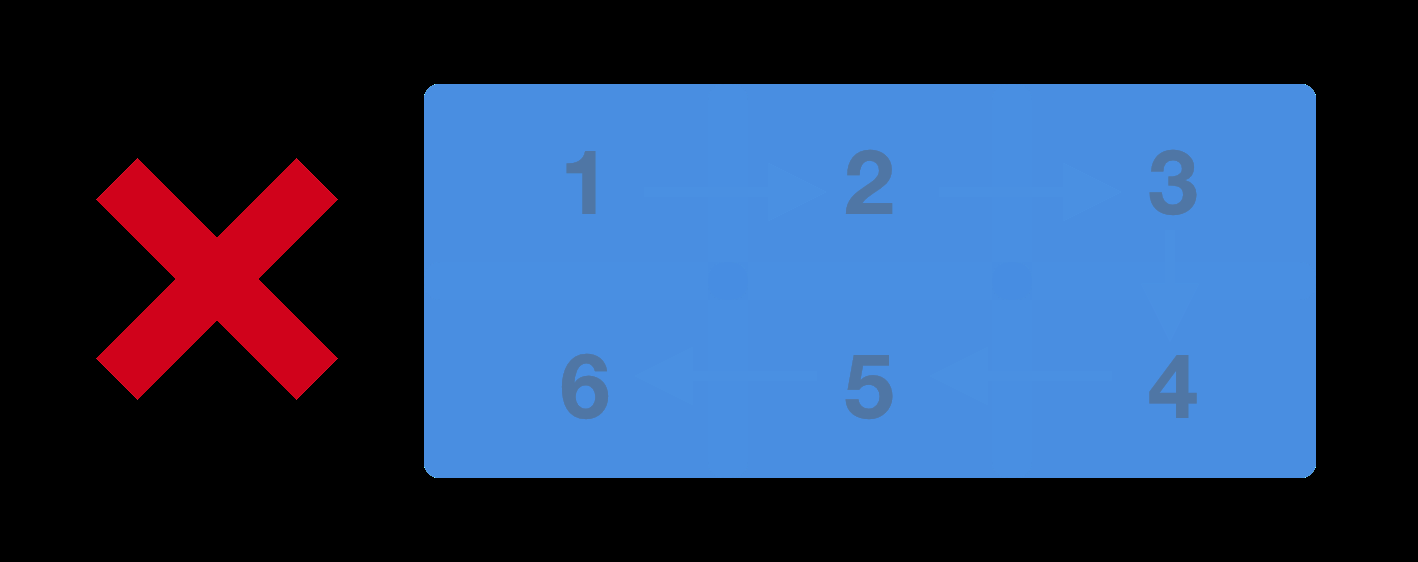

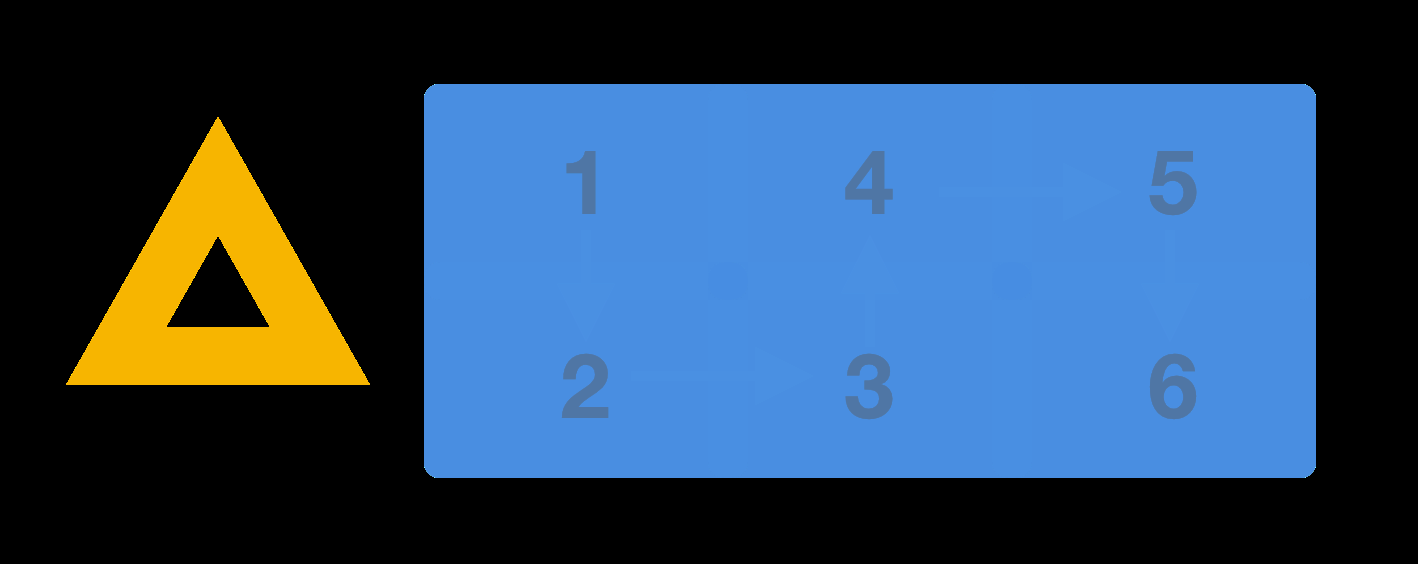

6. Efter flera sammanfogningar kan fel förstoras. Det rekommenderas att gravera i sekvens enligt det sammankopplade området.

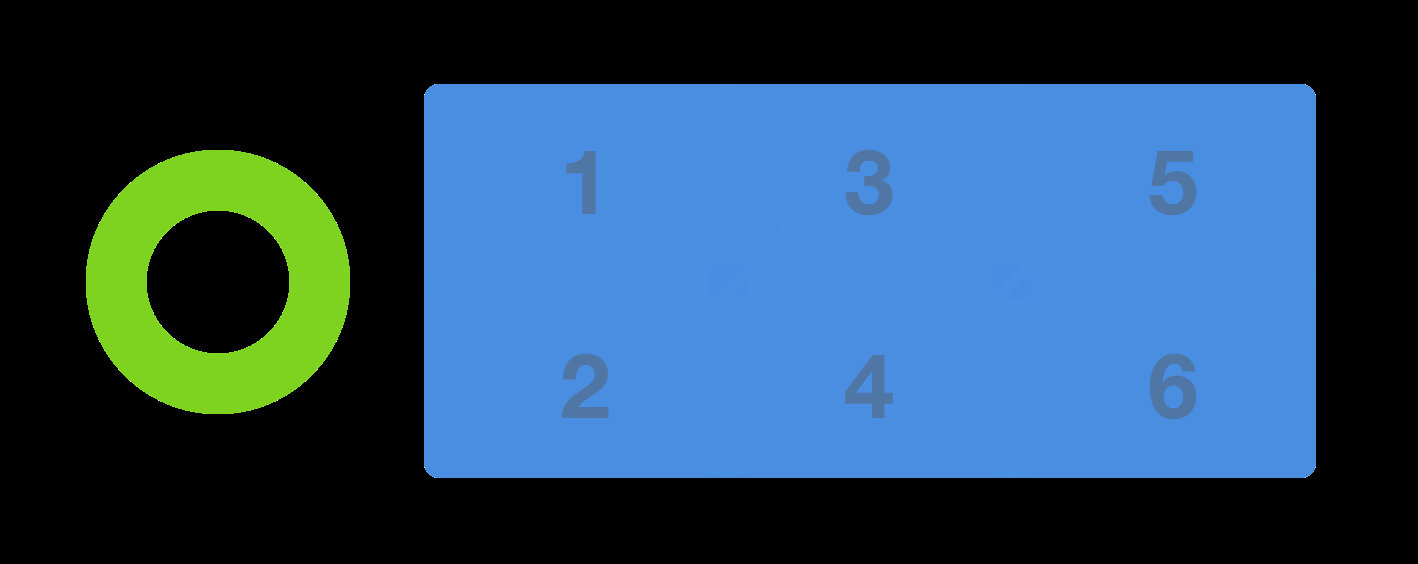

   Ju större skillnad i angränsande ordning, desto större blir det ackumulerade felet.
