Diodlasermodulen (5W, våglängd 450nm) kan användas samtidigt med den ursprungliga konfigurationen av CO2-lasern. Eftersom specifika typer av rostfritt stål har en högre absorptionsgrad för blått ljus med denna våglängd, kan de graveras.
*Använd inte pekskärmen för att styra laserhuvudet i underhållsläge när diodlasermodulen är monterad. Om du vill flytta huvudet i underhållsläge, vänligen lås upp motorn innan du flyttar laserhuvudet för att undvika skador.

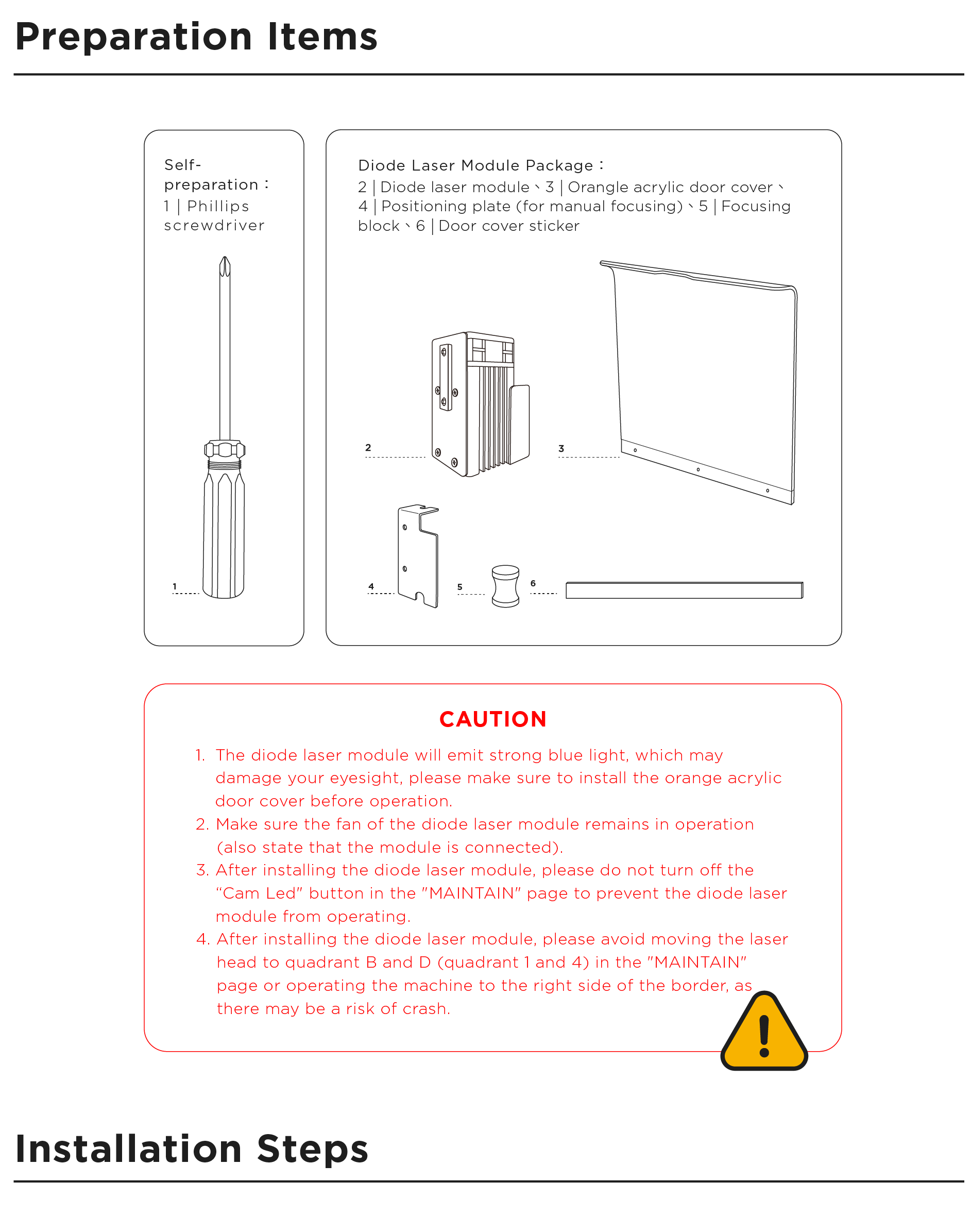

Stäng av maskinen > Flytta upp CO2-lasermodulens fäste > Fäst positioneringsplattan på CO2-lasermodulens fäste > Installera diodlasermodulen > Anslut diodlasermodulens kabel > Byt ut den orange akrylhuven mot en genomskinlig akrylhuv > Starta maskinen.
*Om beamo är utrustad med ett autofokustillbehör kan du börja installationen från steg 4 efter att ha stängt av maskinen eller klickat på denna video.
-
Stäng av maskinen.
-
Flytta upp CO2-lasermodulens fäste:

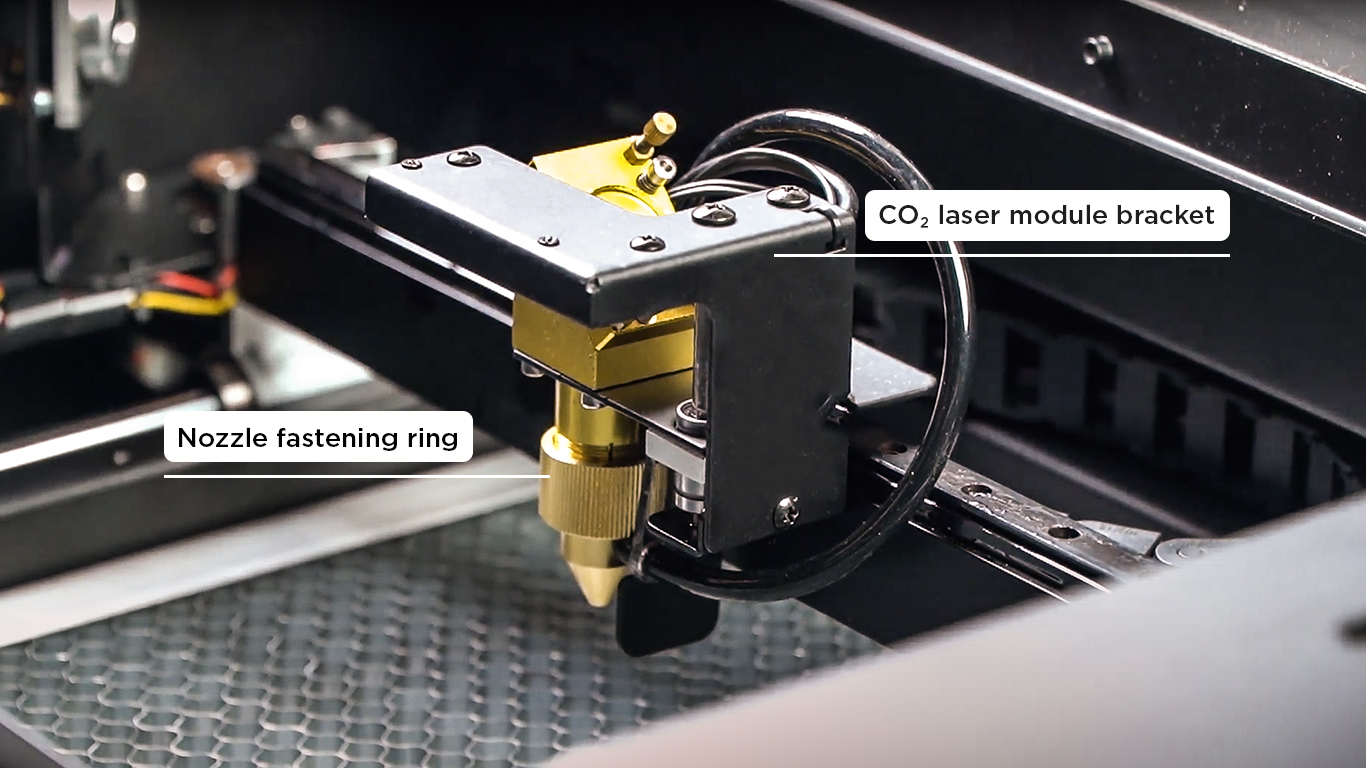

Skruva loss munstyckets fästring > flytta upp CO2-lasermodulens fäste > dra åt munstyckets fästring.

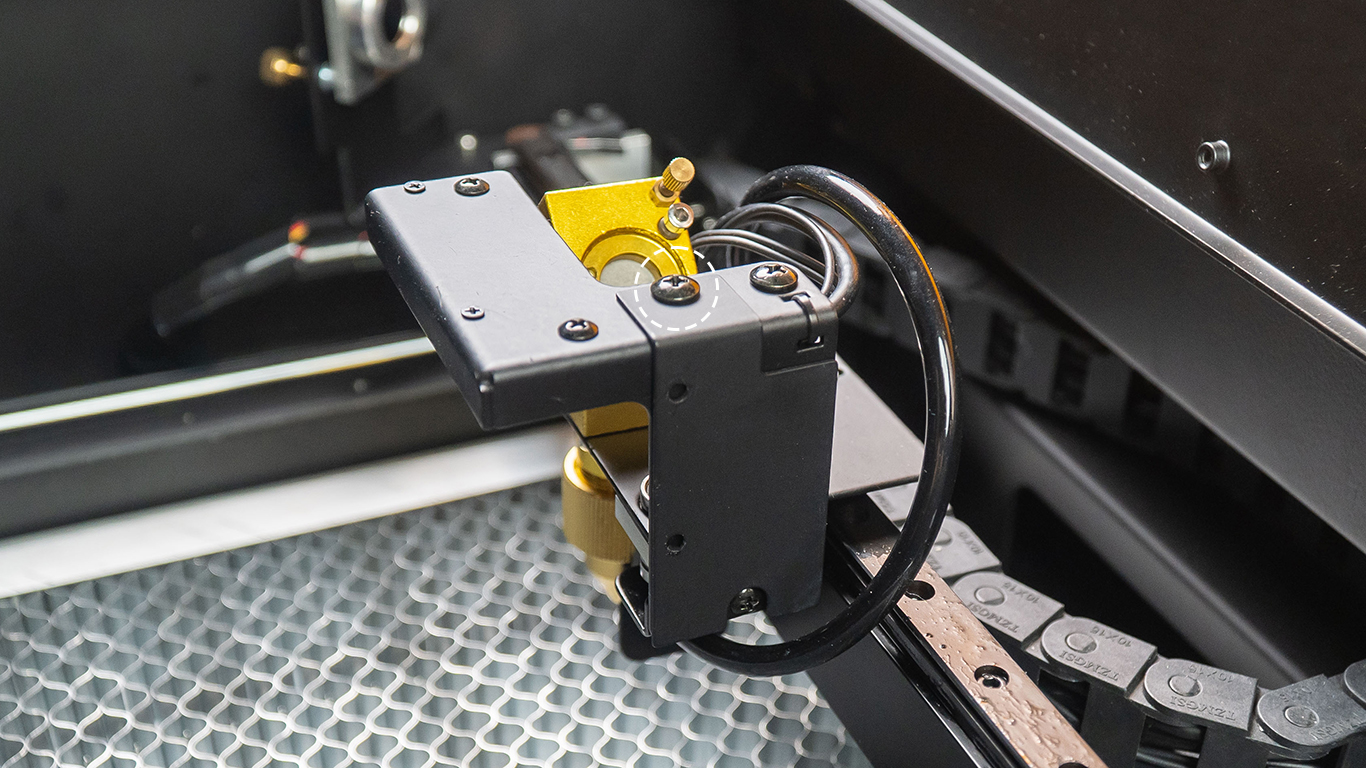

3. Fäst positioneringsplattan på CO2-lasermodulens fäste:
Använd en stjärnskruvmejsel för att lossa skruven som är markerad i figuren nedan > Dra av den självhäftande filmen på positioneringsplattan > Fäst positioneringsplattan enligt figuren > Lås tillbaka skruven > Låt den sitta i 12 timmar.
4. Installera diodlasermodulen:

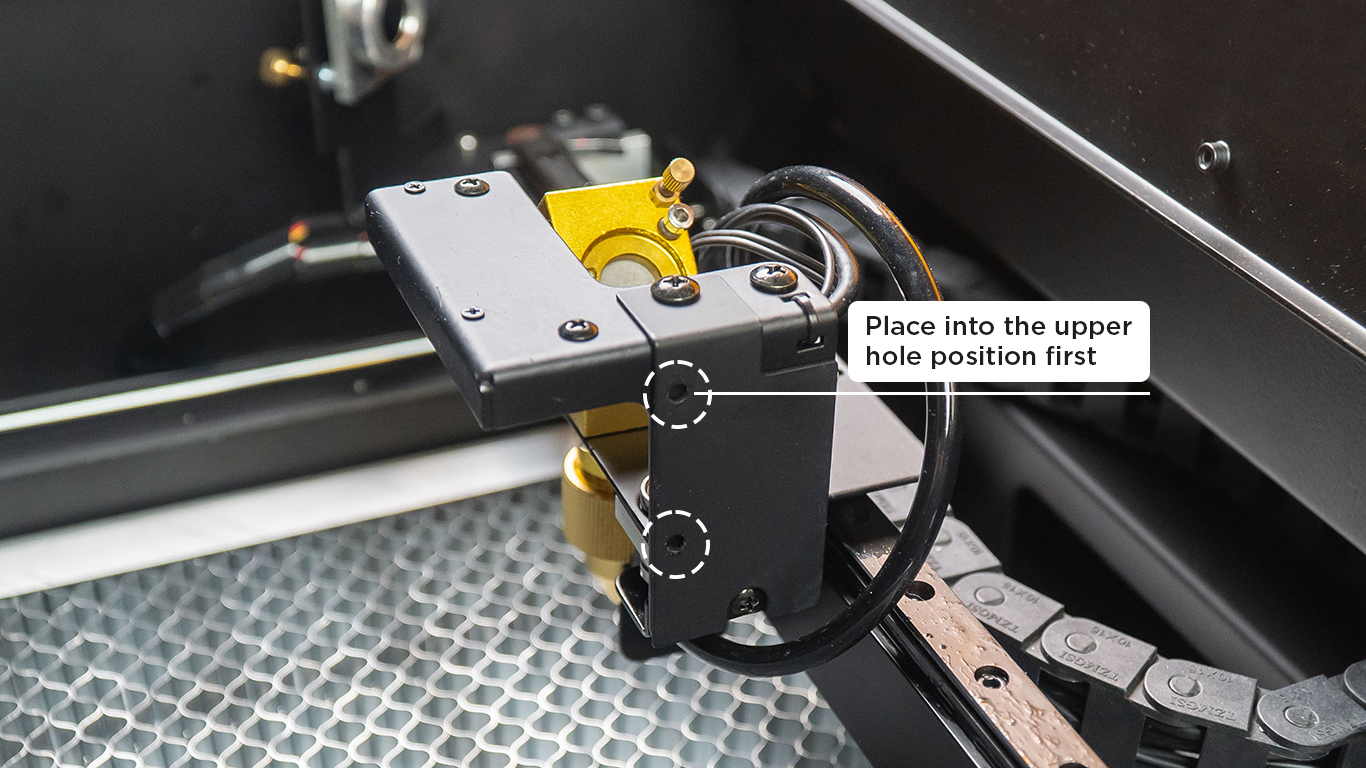

Sätt in diodens stift i hålen på positioneringsplattan (eller autofokustillbehörets fäste), placera först i det övre hålläget för bättre hantering.
Obs: Fläktens placering är ovanför.

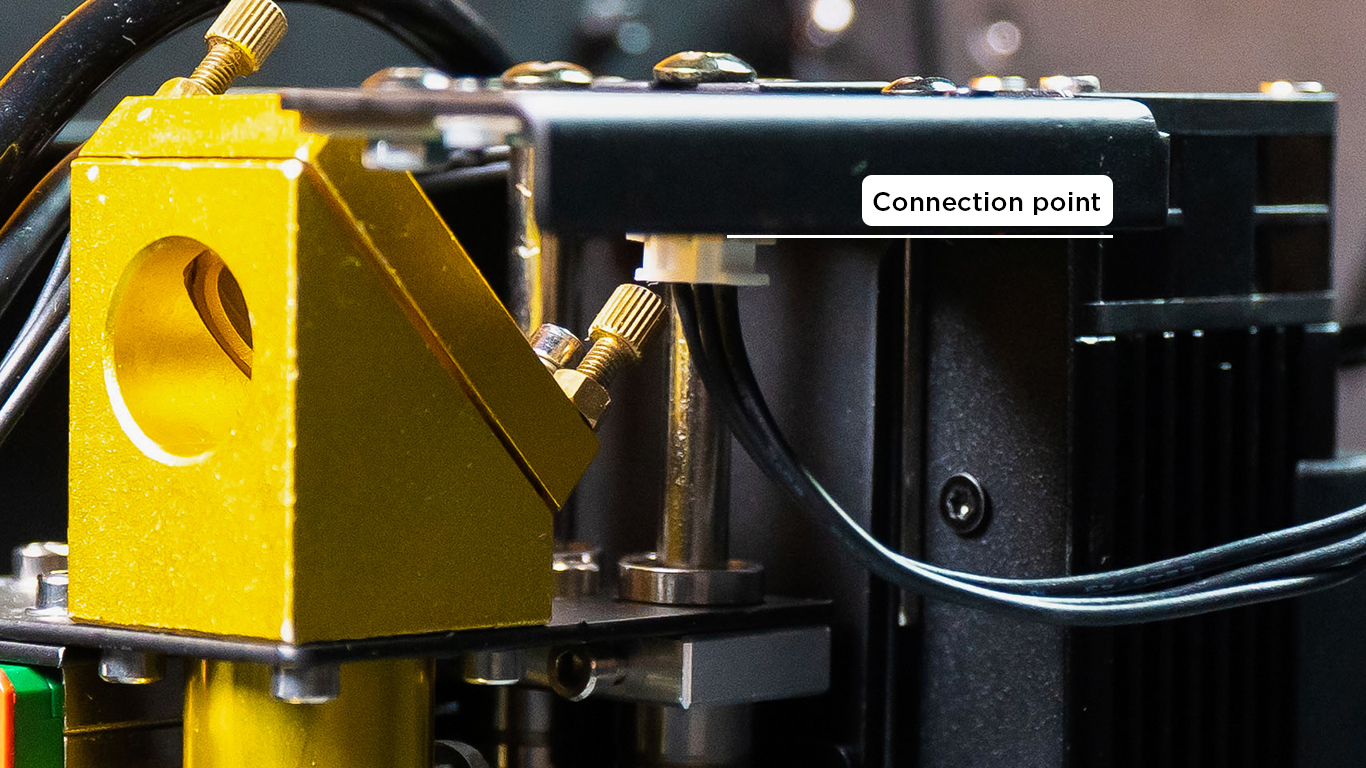

5. Anslut diodlasermodulens kabel.
Obs: Håll händerna borta från diodmodulens laserljus.

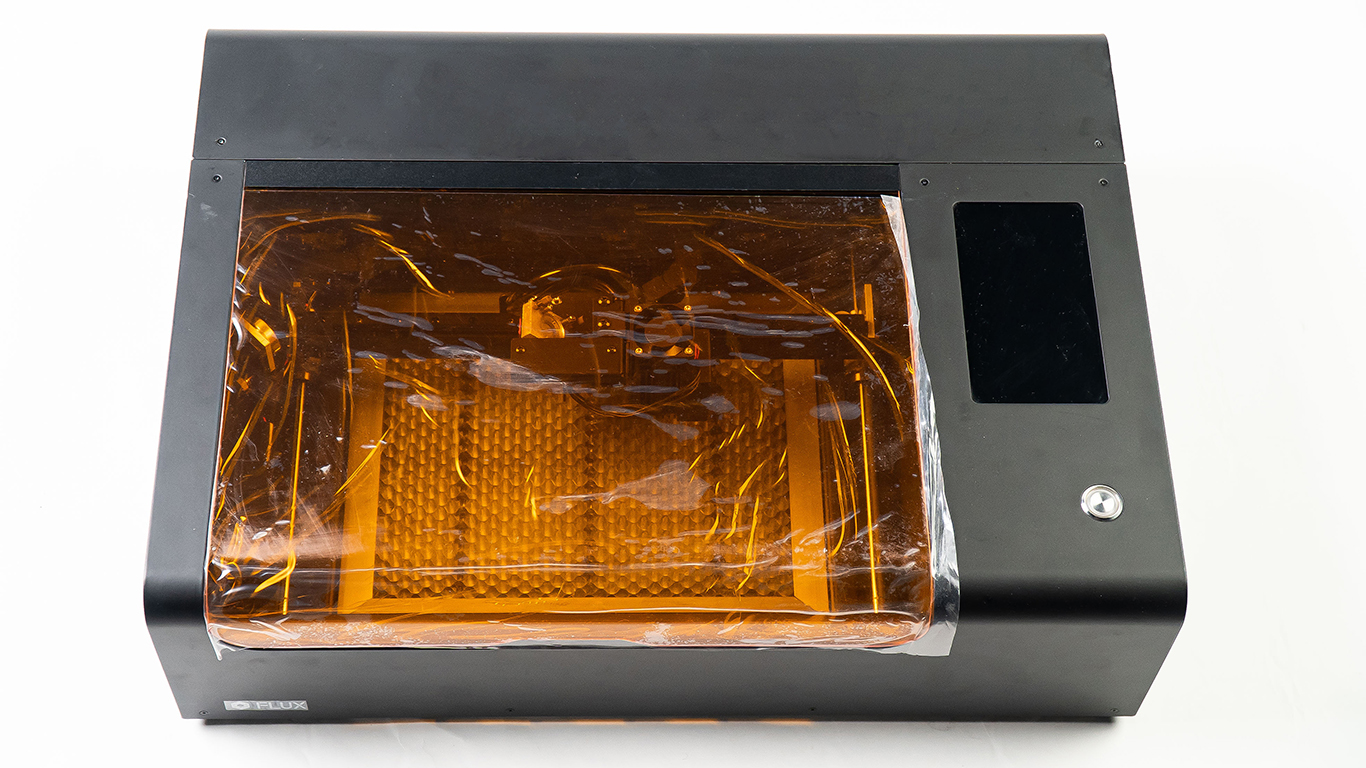

6. Byt ut den orange akrylhuven mot den gamla genomskinliga akrylhuven:
-
Innan installationen, kontrollera din beamos serienummer för att avgöra vilken instruktion du ska följa. Serienumret finns på baksidan av din beamo enligt bilden nedan:
-

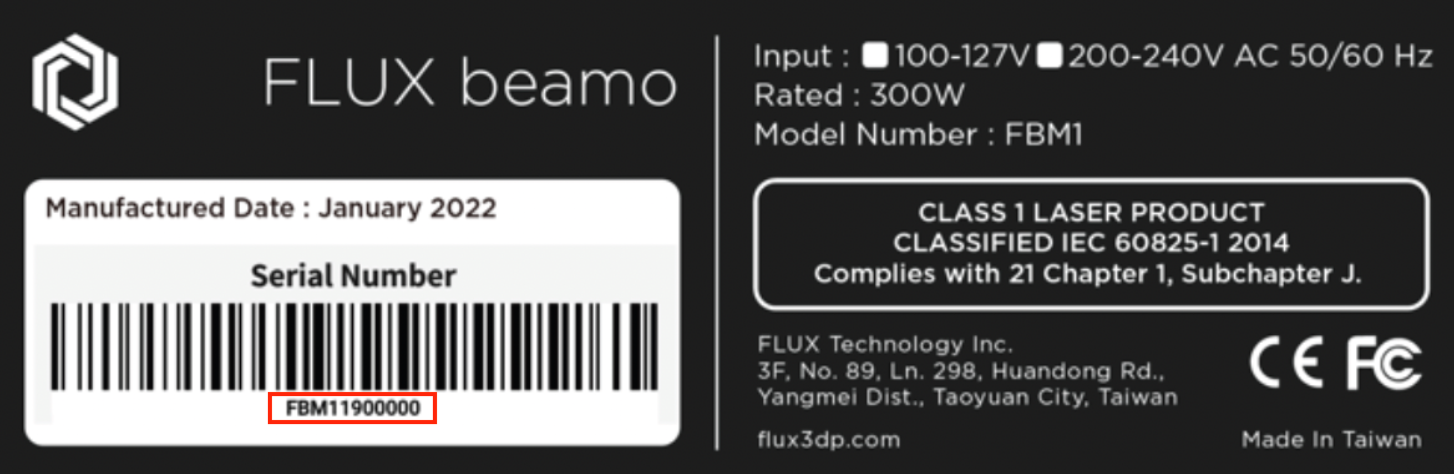

För ny typ av akrylhuv (S/N efter, större än eller lika med FBM12200004):
Följ instruktionerna i videon.
-
För gammal typ av akrylhuv (S/N före eller mindre än FBM12200004):

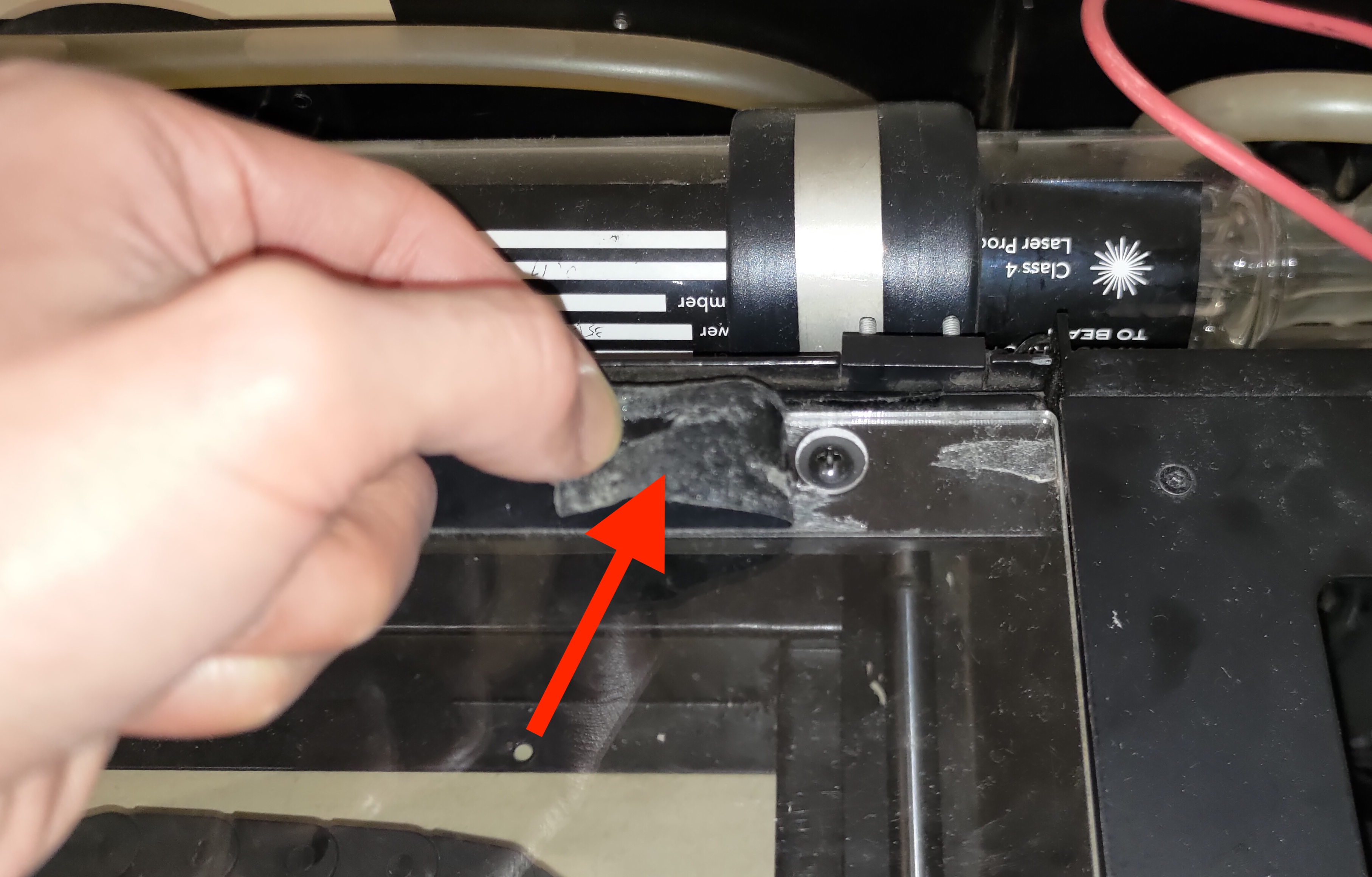

A. Riv upp den svarta etiketten. (Bakstycket behöver inte tas bort.)

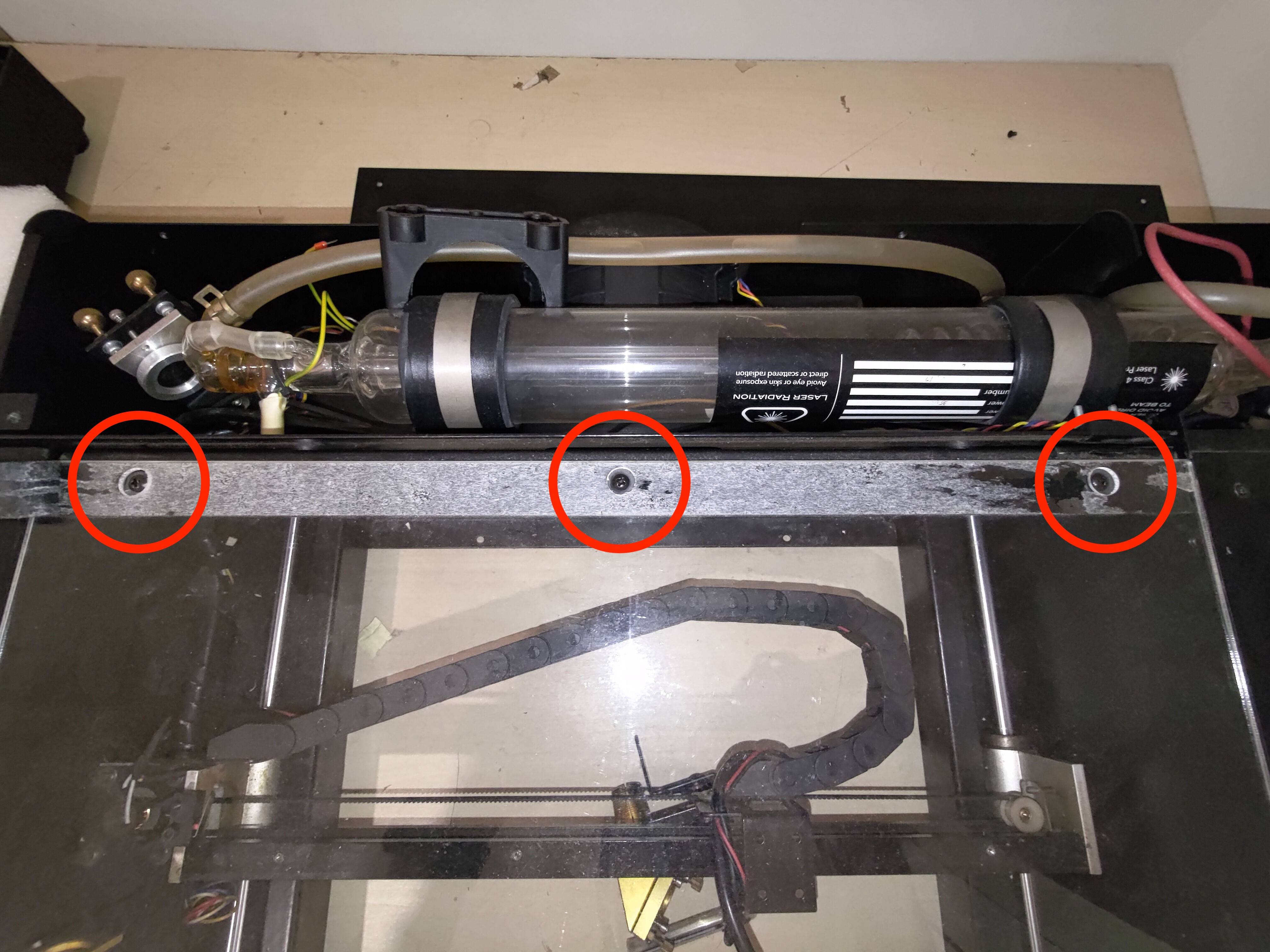

B. Använd en stjärnskruvmejsel för att lossa de tre skruvarna på den transparenta akryldörren.
(Spara skruvarna för senare användning.)
C. Byt ut den transparenta akryldörren mot den orange akryldörren.
(Det är valfritt att behålla eller ta bort skyddsfilmen på det orange locket.)
D. Skruva tillbaka skruvarna som togs bort i steg B.
E. Sätt fast den nya svarta etiketten för att dölja skruvarna och installationen är klar.
7. Slå på maskinen och den är redo att användas.
*Använd inte pekskärmen för att styra laserhuvudet i underhållsläge när diodlasermodulen är monterad. Om du vill flytta huvudet i underhållsläge, vänligen lås upp motorn innan du flyttar laserhuvudet för att undvika skador.
Eftersom laserstrålens position från diodlasermodulen skiljer sig från CO2-lasern krävs kalibrering för att erhålla förskjutningsvärdet mellan laserstrålarna.
* Innan kalibrering av diodlasermodulen, se till att kamerakalibreringen är korrekt ("Kalibrera kamera" har slutförts).
1. Kalibrering av diodlasermodul, förberedelse för fokusering:
Välj maskinens namn i menyn under "Maskin" > "Kalibrera diodlasermodul" > Fokusera på ett vitt papper > Rita kalibreringsbilden.
Om diodlasermodulen inte är kalibrerad kan gravyrpositionen avvika.
2. Rikta in utsidan av den röda kvadraten med mittkvadraten i rutnätet:
Endast förskjutningen kan justeras tills den röda kvadraten sammanfaller med mittkvadraten i rutnätet (rikta in utsidan av den röda kvadraten med den utskurna kvadraten). Om storleken på den röda kvadraten är felaktig måste du göra om "Kalibrera kamera".
3. Förhandsgranska det graverade rutnätsområdet.
4. Se till att diodlasermodulen är korrekt kalibrerad:
Papperet måste fixeras för att undvika positionsförändringar under gravering. Rita ett objekt på en viss position, skapa samma objekt på samma position på ett annat lager och använd CO2 och diodlasermodul för att gravera de två lagren var för sig. Om gravyrpositionerna överlappar korrekt är diodlasermodulen korrekt kalibrerad; om resultaten inte överlappar bör "Kalibrera kamera" och "Kalibrera diodlasermodul" utföras igen. Undvik slutna vektorgrafik som objekt, annars kommer gravyren att klippas av och inte kunna jämföras.
5. Kalibrering av diodlasermodulen är slutförd.
Byt ut gravyrmaterialet > öppna programvaran "Diode Laser" > fokusera på objektet > förhandsgranska med kameran > redigera gravyrobjektet > justera parametrarna och skicka uppgiften.
1. Byt ut gravyrmaterialet:
Byt ut kalibreringspappret mot gravyrmaterialet.
2. Öppna programvaran "Diode Laser":

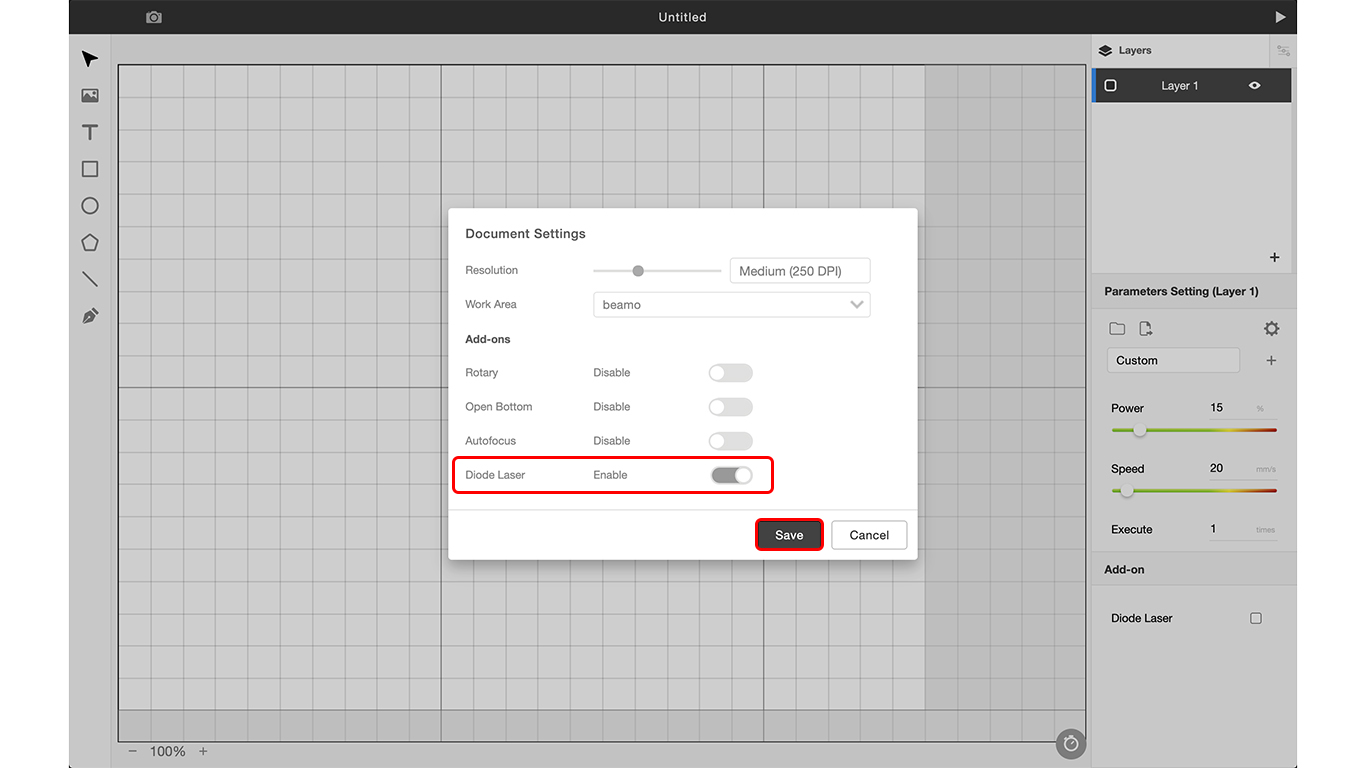

Meny > "Redigera" > "Dokumentinställningar" > Aktivera "Diode Laser" > "Spara".
Om "Diode Laser" inte är aktiverat kan begränsningen av programvarans visningsområde inte aktiveras och det kan finnas risk för en diodkrasch. När funktionen "Diode Laser" är aktiverad visas alternativet "Diode Laser" under parametrarna.

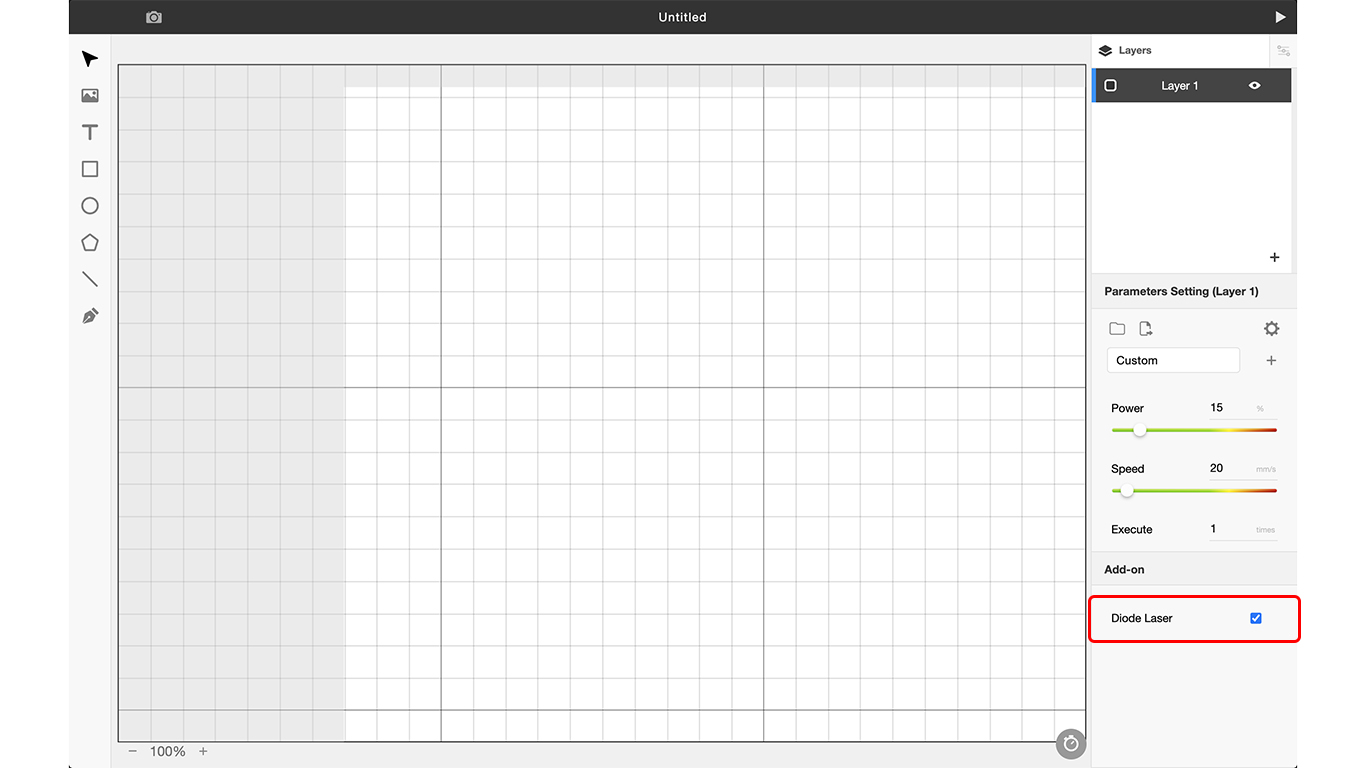

Efter att ha markerat kryssrutan kan du använda diodlasermodulen för gravering på det lagret.

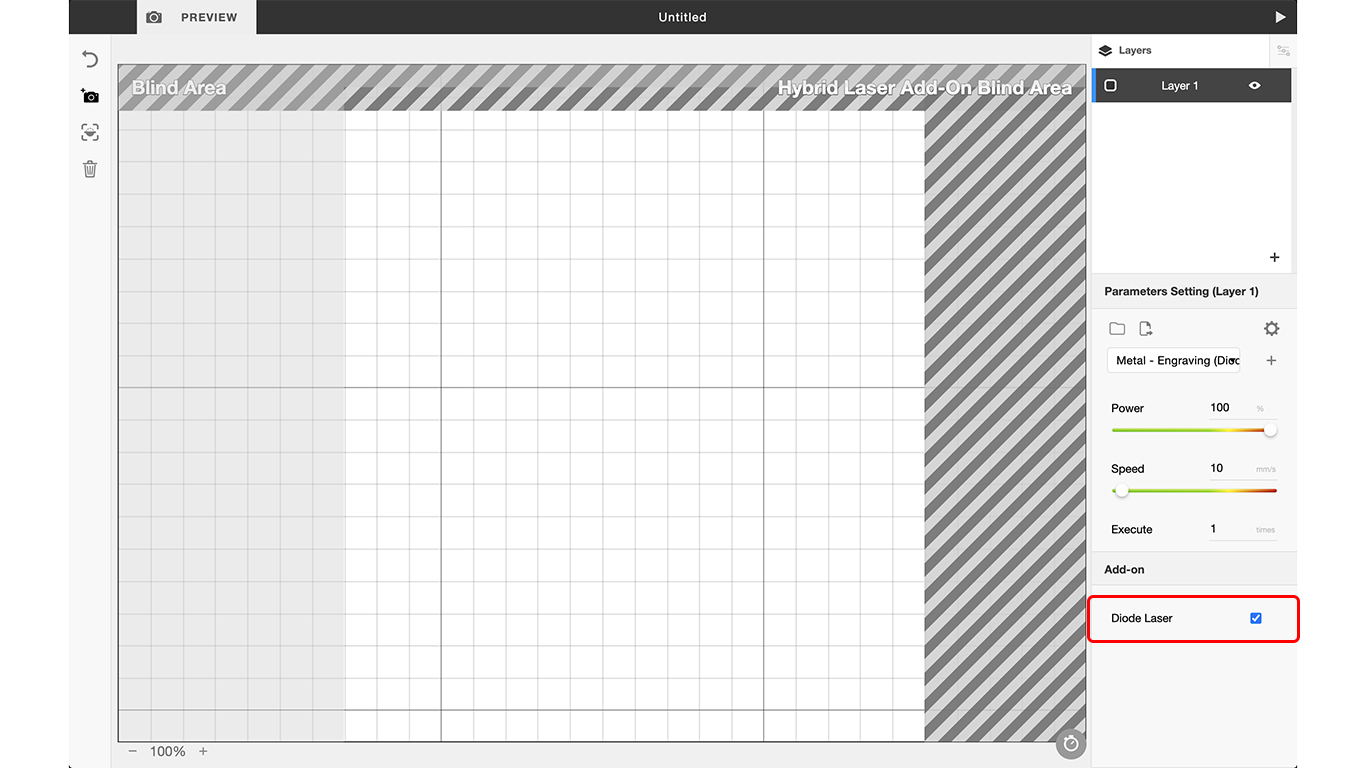

- För lager med "Diode Laser" markerat kommer arbetsområdet att begränsas av ett grått område.
- Om "Diode Laser" inte är markerat kommer lagret att graveras och skäras med CO2- laser; undvik att placera gravyrobjektet för nära högra sidan, annars finns det risk för att diodlasermodulen kraschar in i maskinen.
Om diodlasermodulen används ofta kan du ställa in att diodlasern ska vara påslagen som standard (Meny > "Beam Studio" > "Inställningar" > Tillägg - Diode Laser Standard: På).
- Grå bakgrund: området som inte kan graveras av diodlasermodulen (Diodlasermodulen kan inte nå till vänster.) Om "Diode Laser" inte är markerat kommer den grå bakgrunden att vändas till maskinens högra sida. CO2-laser kan inte arbeta där eftersom laserhuvudet inte kan nå ut till höger.
- Snittmönster: området som inte kan förhandsgranskas av kameran (positionen som är skymd av diodlasermodulen)
Arbetsområde | Efter installation är diodlaserns arbetsområde 230 mm x 200 mm, CO2-laserns arbetsområde kommer att minskas till 250 mm x 200 mm
3. Fokusera på objektet:

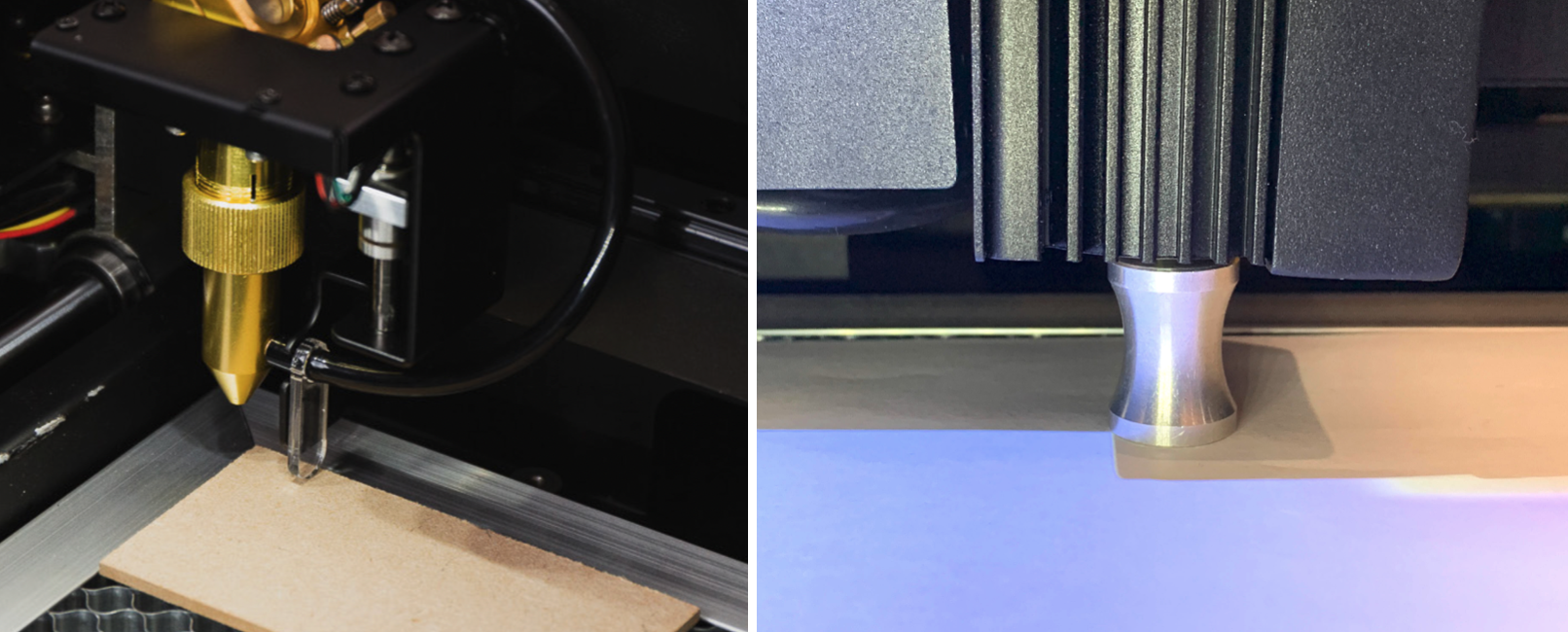

- För manuell fokusering kan du använda en fokussond eller fokusblock, lossa munstyckets fästring och låt fokussonden vidröra gravyrmaterialet, dra sedan åt munstyckets fästring och rotera tillbaka fokussonden efter avslutad fokusering. (Brännvidd: 12 mm)
- För autofokus, dubbelklicka på tilläggets sidoknapp för att låta sonden vidröra gravyrmaterialet.
4. Förhandsgranska med kameran:
Förhandsgranska gravyrmaterialets område.
5. Redigera gravyrobjektet.
6. Justera parametrarna och skicka uppgiften:
Diodlasermodulen behöver arbeta med högre effekt, annars kan den inte gravera materialet.

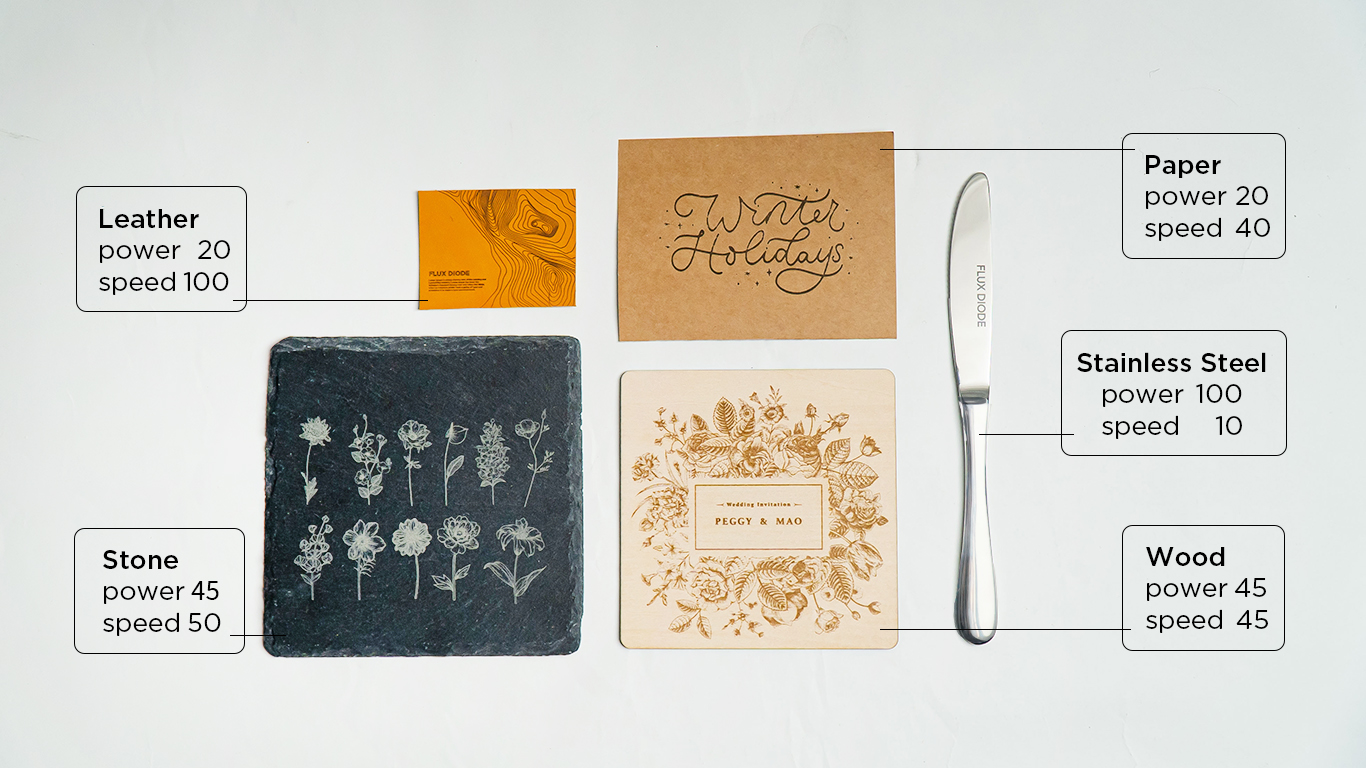

Generellt rekommenderas att använda 100% effekt och 4~10mm/s hastighet vid gravering av rostfritt stål.
Den faktiska graveringseffekten beror på dina egna testresultat.
Diodlasermodulen producerar inte ljus.
Möjliga orsaker:
-
Beam Studio har inte aktiverat diodlasermodulen enligt stegen ovan.
-
Inställningen "Power Rate" på maskinen är alldeles för låg, justera den tillbaka till standardvärdet 1.0.
-
Diodlasermodulen är inte på:
Om inte, gå till sidan "MAINTAIN" och klicka på knappen "Cam Led". Om fläkten börjar snurra betyder det att dioden är på. (Knappen "Cam Led" är strömbrytaren för diodlasermodulen.)
*Om ovanstående steg fortfarande inte kan lösa problemet, kontakta kundtjänstteamet.
