beamo - Användning av diodlasertillsatsen

Diodlasertillsatsen är utrustad med en 5W diodlaser. Tack vare varierande våglängder kan den gravera direkt på rostfritt stål.

Använd inte pekskärmen för att styra laserhuvudet i underhållsläge när diodlasermodulen är monterad. Om du vill flytta huvudet i underhållsläge, vänligen lås upp motorn innan du flyttar laserhuvudet för att undvika skador.

1. Aktivera diodlasern

Efter installation av diodlasertillsatsen kan diodlasern styras i Beam Studio, med möjlighet att växla lasertyper mellan olika lager.

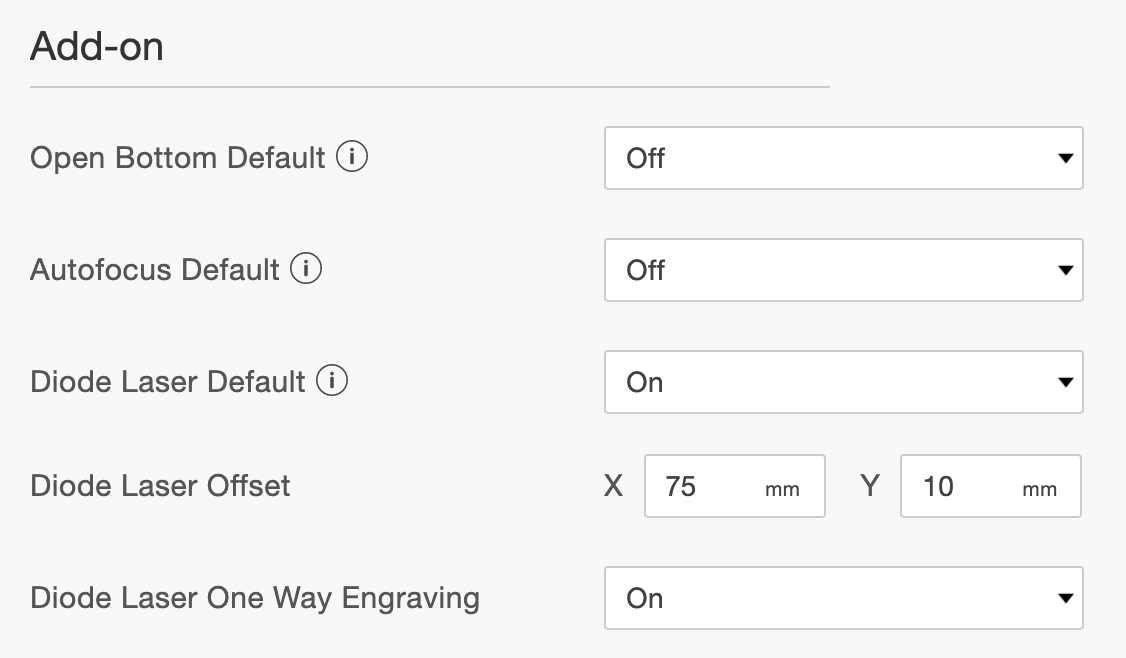

För att använda diodlasertillsatsen, gå till "Inställningar" (Mac: Meny > Beam Studio > Inställningar; Windows: Meny > Arkiv > Inställningar), och välj diodlaser alternativet under tillbehör. För att ställa in förskjutningsvärden, se steg 2.

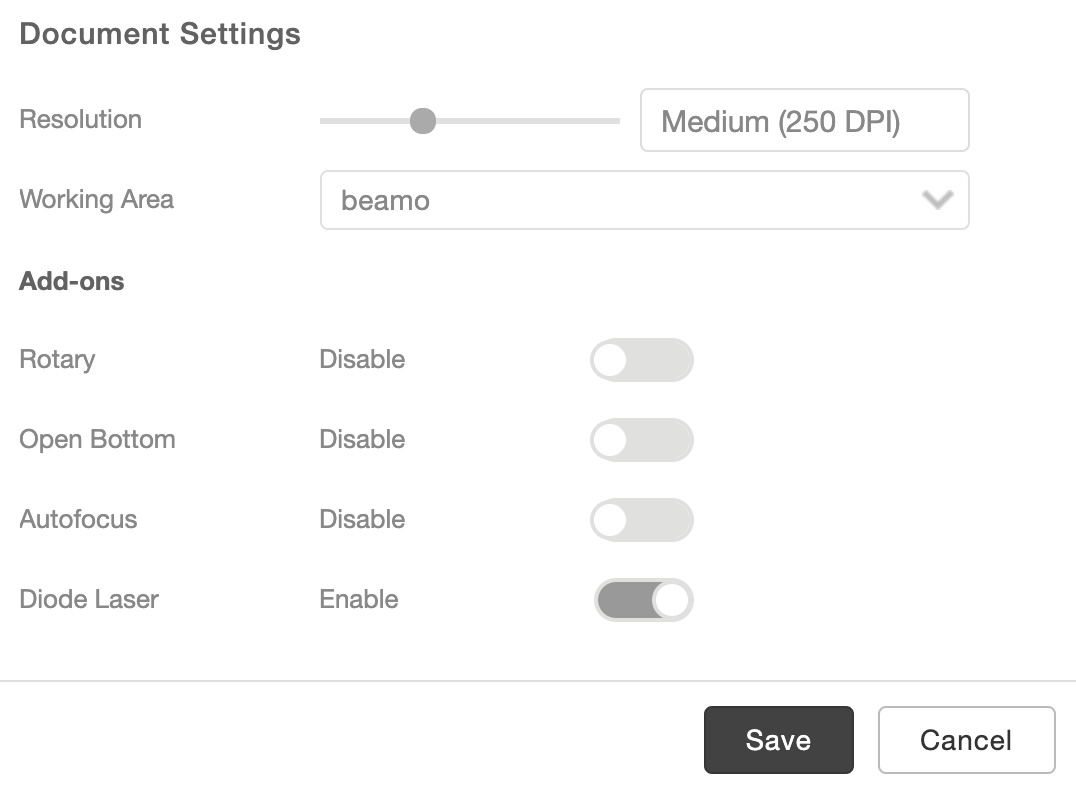

In "Meny > Redigera > Filinställningar", är det möjligt att aktivera eller inaktivera diodlasertillsatsen för enskilda filer.

2. Kalibrera diodlasern

Innan du använder diodlasern måste den kalibreras för att fastställa förskjutningsvärdena mellan laserhuvudena. Detta beror på att laserpunkten för olika lasrar varierar i diodlasertillsatsen. Kalibrering kan aktiveras via "Meny > Maskin > 'Din maskin' > Kalibrera diodlasertillsats". Stegen liknar kamerakalibreringen.

3. Växla mellan lasrar

Efter aktivering av diodlasern finns ett ytterligare "diodlaser"-alternativ i lagrens laserparameterpanal. När detta alternativ väljs aktiveras diodlaserfunktionen i det valda lagret.

I lager där diodlaserfunktionen är vald, observera att vissa delar av arbetsområdet är begränsade (visas i grått). Begränsningarna i det övre högra hörnet beror på att diodlaserns position i tillsatsen är i det nedre vänstra hörnet, vilket resulterar i att en viss del av det övre högra hörnet inte kan bearbetas. Områdesbegränsningarna i det nedre vänstra hörnet beror på diodlasertillsatsens storlek, vilket hindrar laserhuvudet från att nå det specifika området.

Arbetsområde | Efter installation blir diodlaserns arbetsområde 230 mm x 200 mm; CO2-laserns arbetsområde reduceras till 250 mm x 200 mm

4. Rekommenderade parametrar

Högre effektprocent är tillåten för diodlasern. Vi rekommenderar att ställa in effekten till 100% för rostfritt stål och hastigheten till 3~5 mm/s.

5. Övrigt

Ingen laserstråle från diodlaserhuvudet:

1. 1. Följde inte stegen ovan i Beam Studio.
   2. "Effektförhållande" är för lågt. Ställ in det till "x1.0"
   3. Diodlasermodulens signal är inte ansluten

Kontrollera att fläkten ovanpå diodlasermodulen fungerar. Om den inte gör det, kontrollera följande:

• • • Gå till pekskärmen > Underhåll > Tryck på knappen "Cam led". Om fläkten ovanför diodlasermodulen fungerar betyder det att signalen är på.
    • Om diodlasermodulen fortfarande inte fungerar, kontakta FLUX Support.
