beamo - Installation av autofokustillsats

 För din egen säkerhet, vänligen stäng av maskinen och koppla ur den.

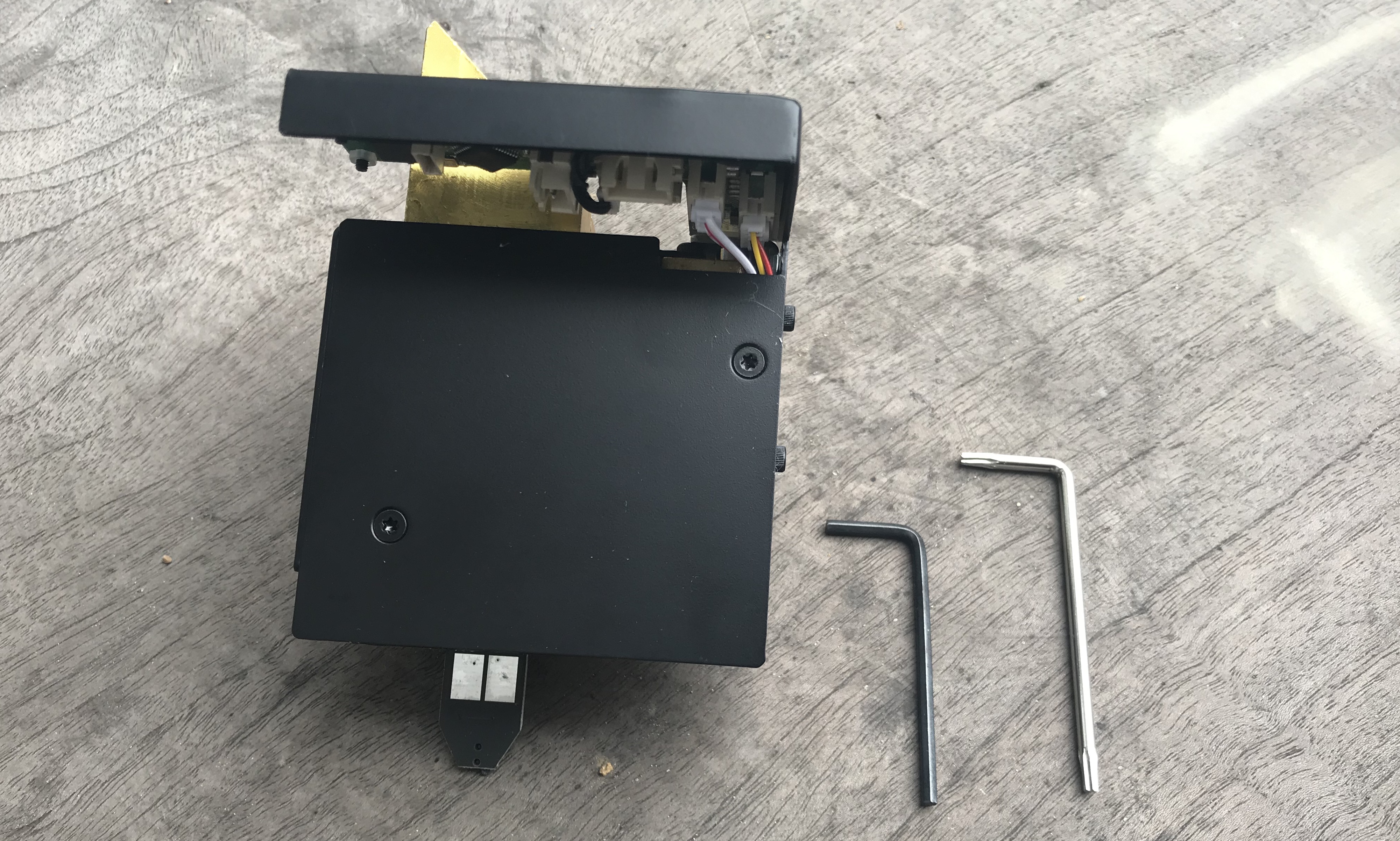

①Autofokus-tillbehör ②Insexnyckel ③Stjärnskruvmejsel (I original beamo-förpackning)

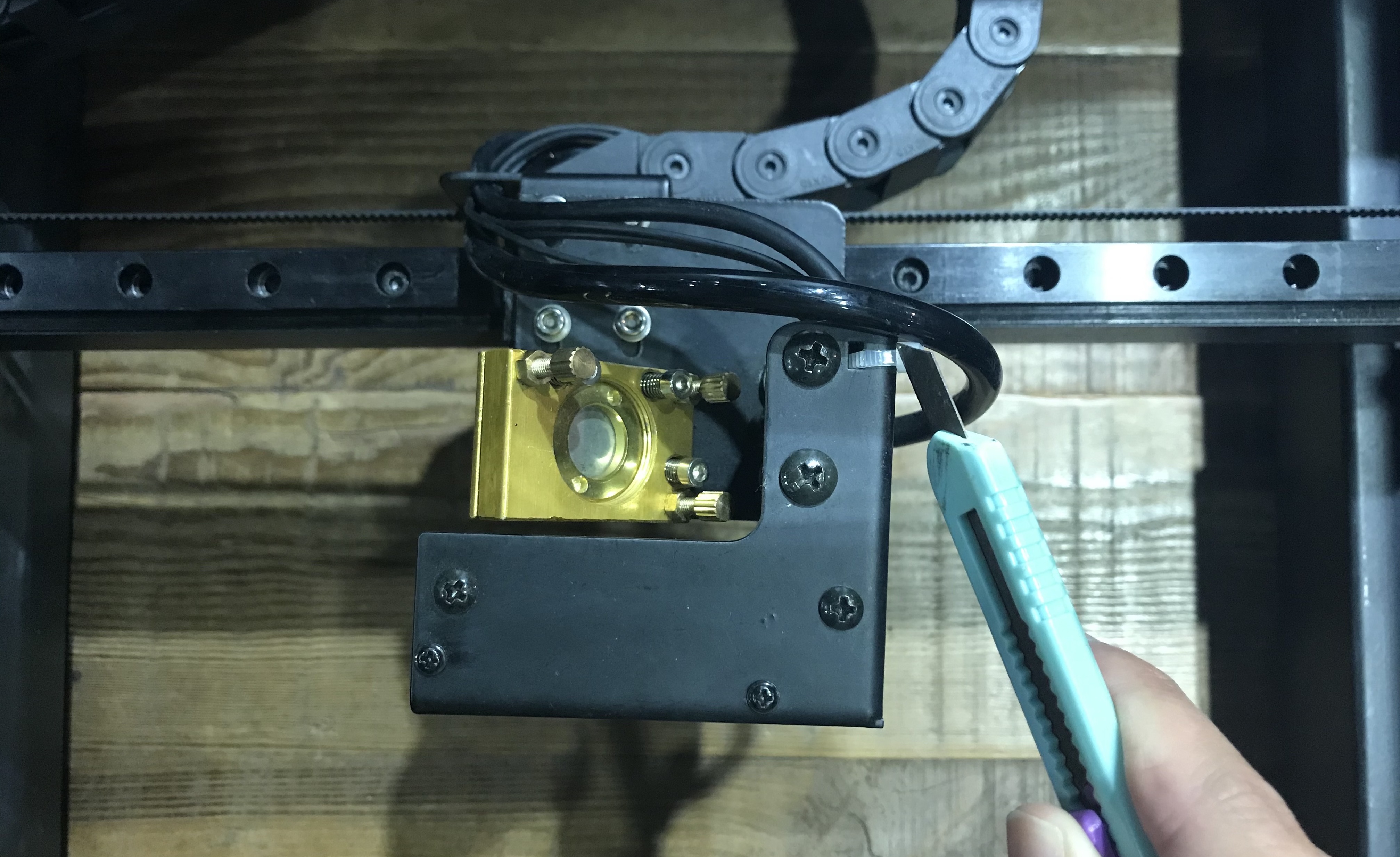

1. Klipp av plastbandet som håller kabeln.

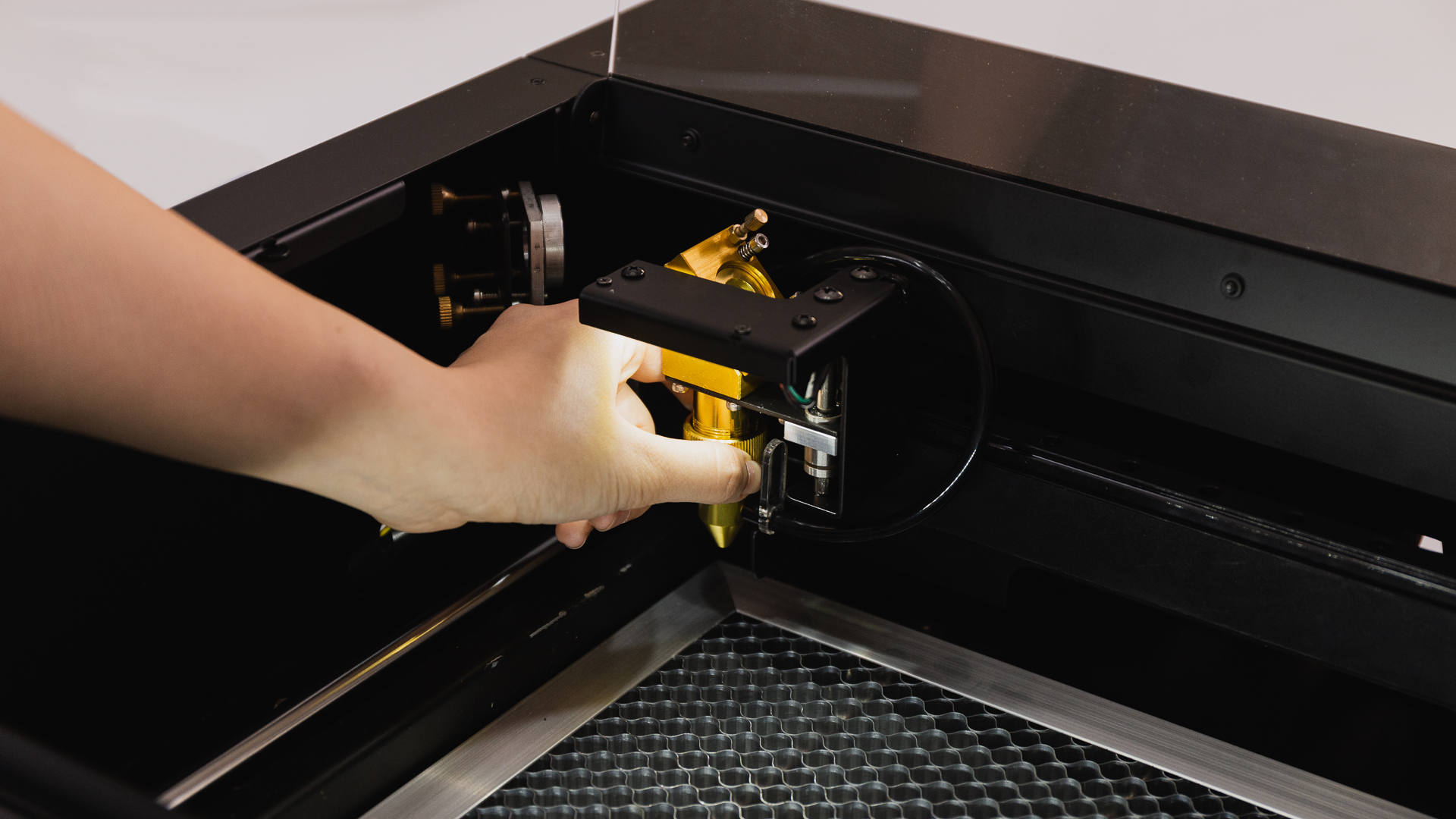

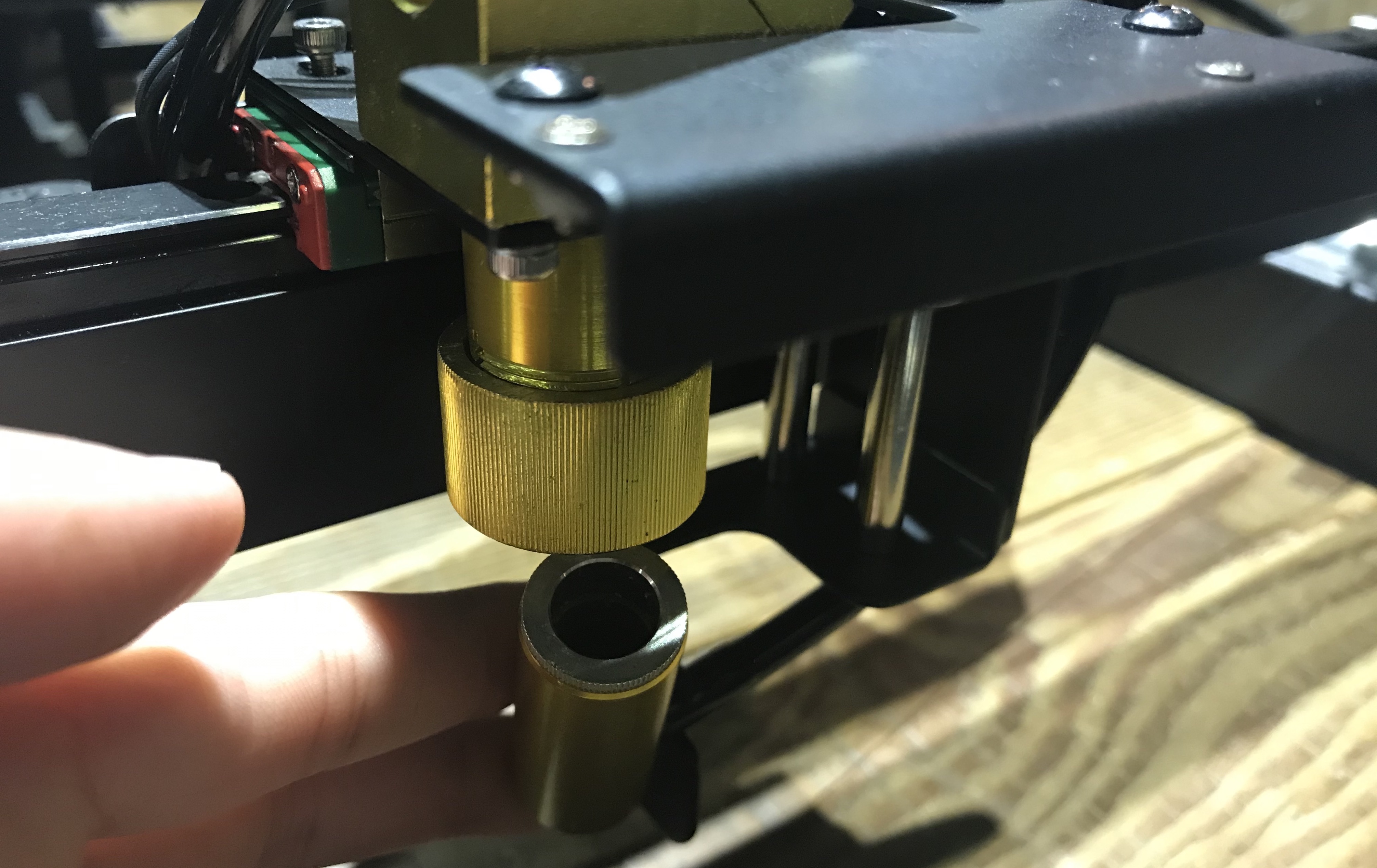

2. Lossa laserhuvudets fokusring och ta bort laserhuvudet. huvud fokusring och ta bort laserhuvudet.

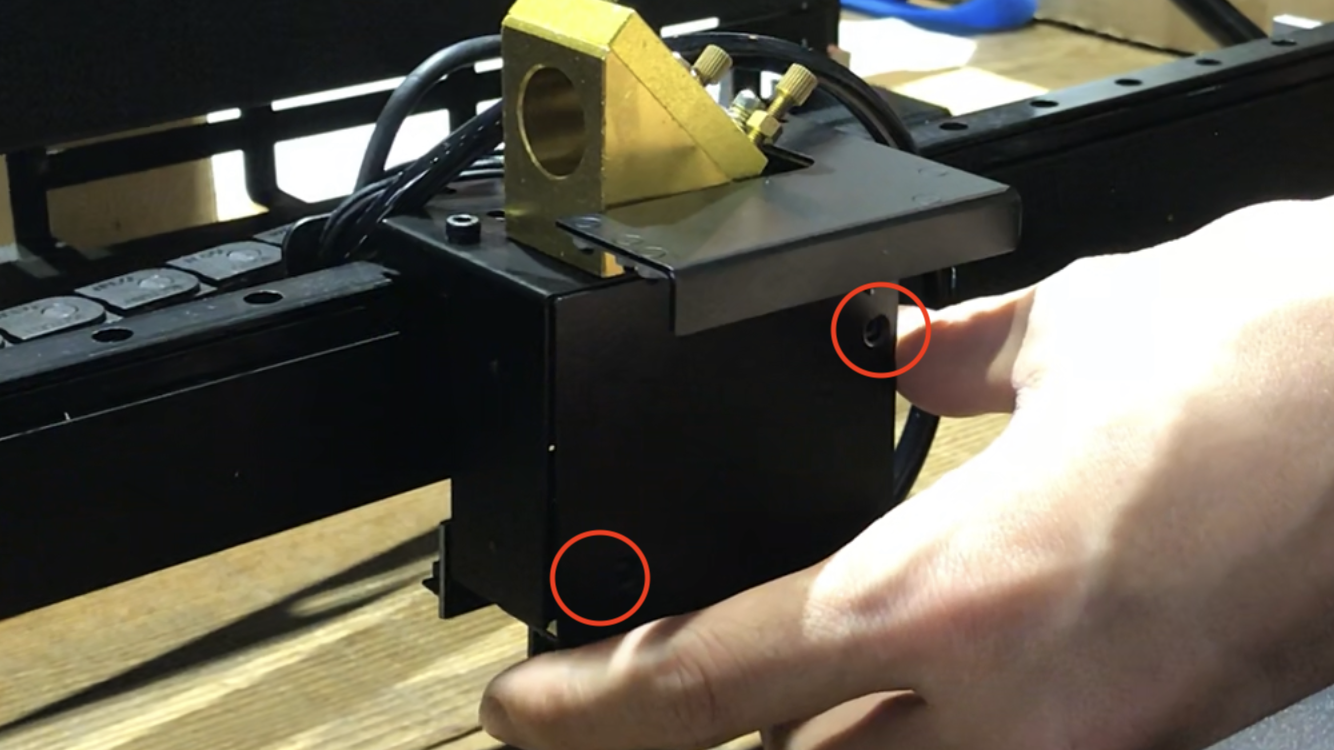

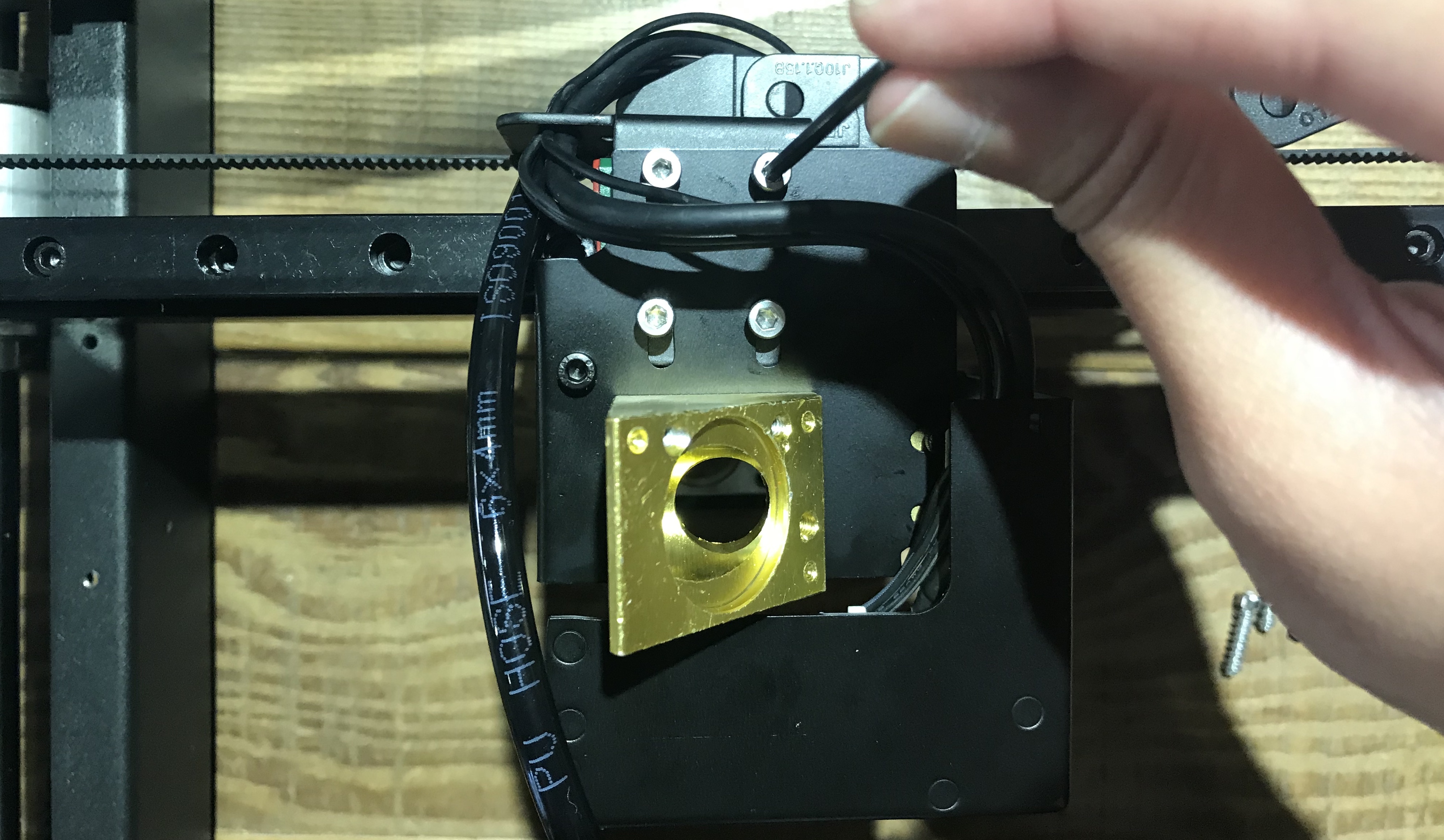

3. Lossa de 4 skruvarna som håller lasermodulen på skenan med insexnyckeln.

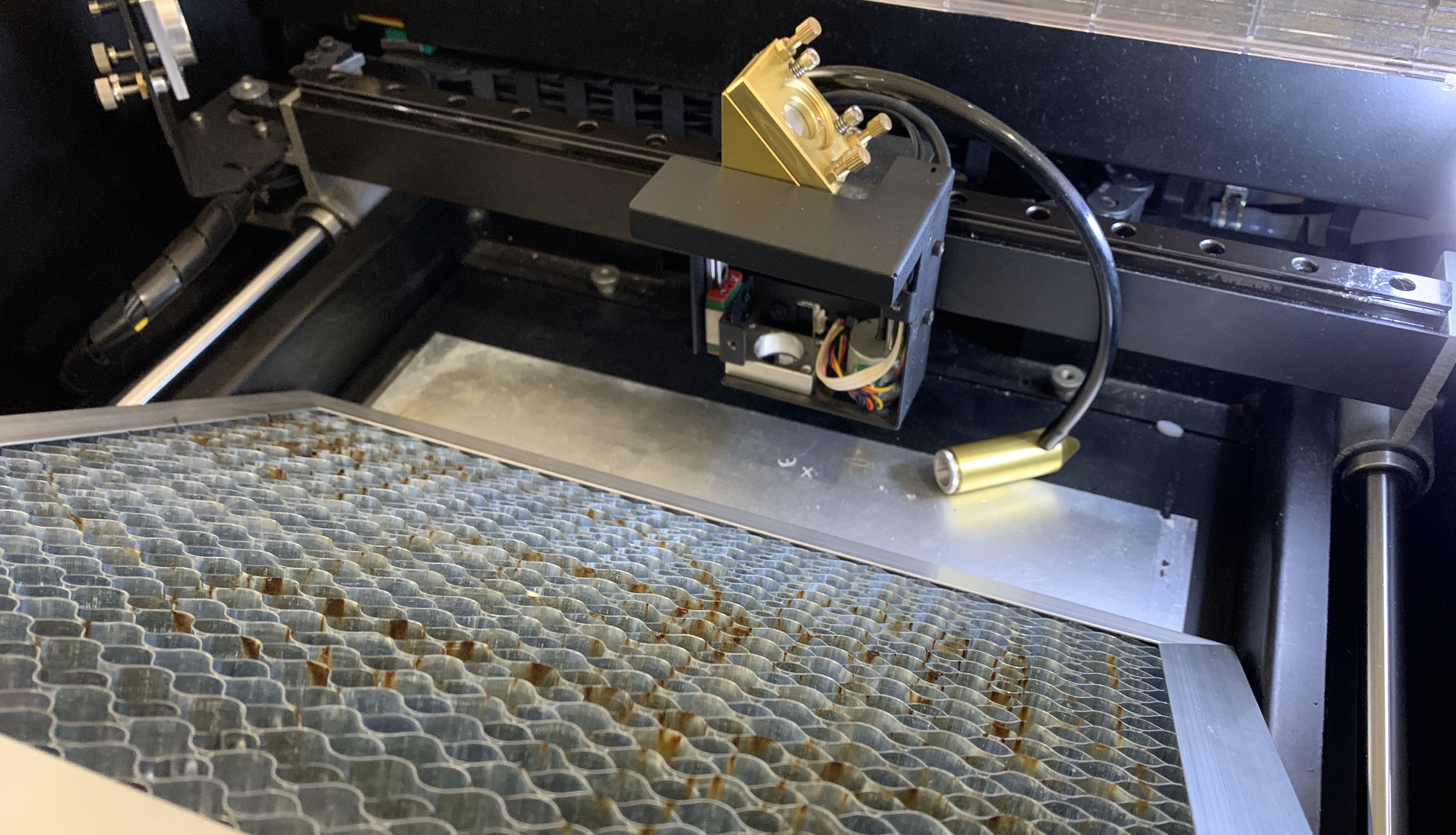

4. Ta bort både kamerakabeln och LED-kabeln.

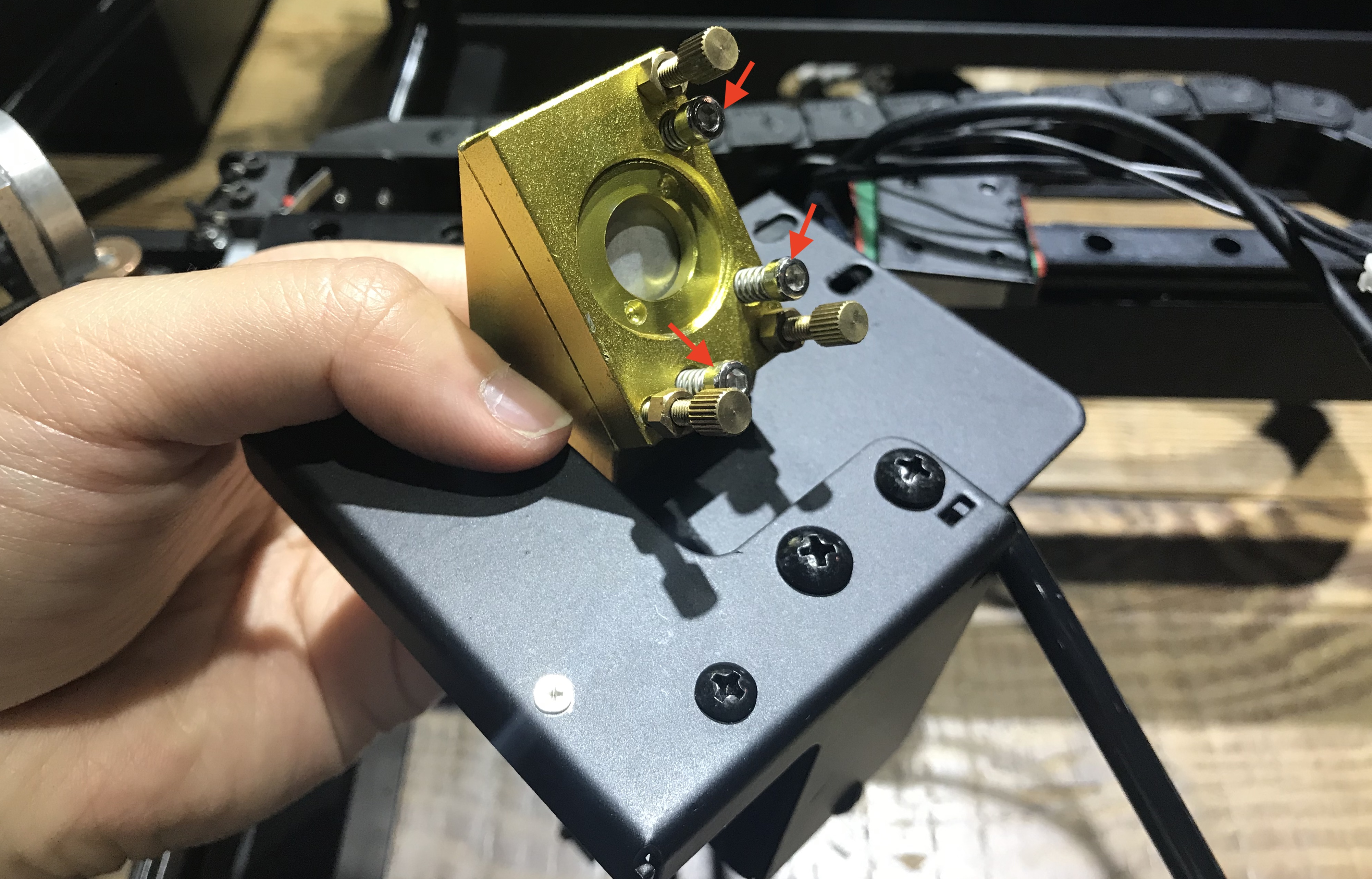

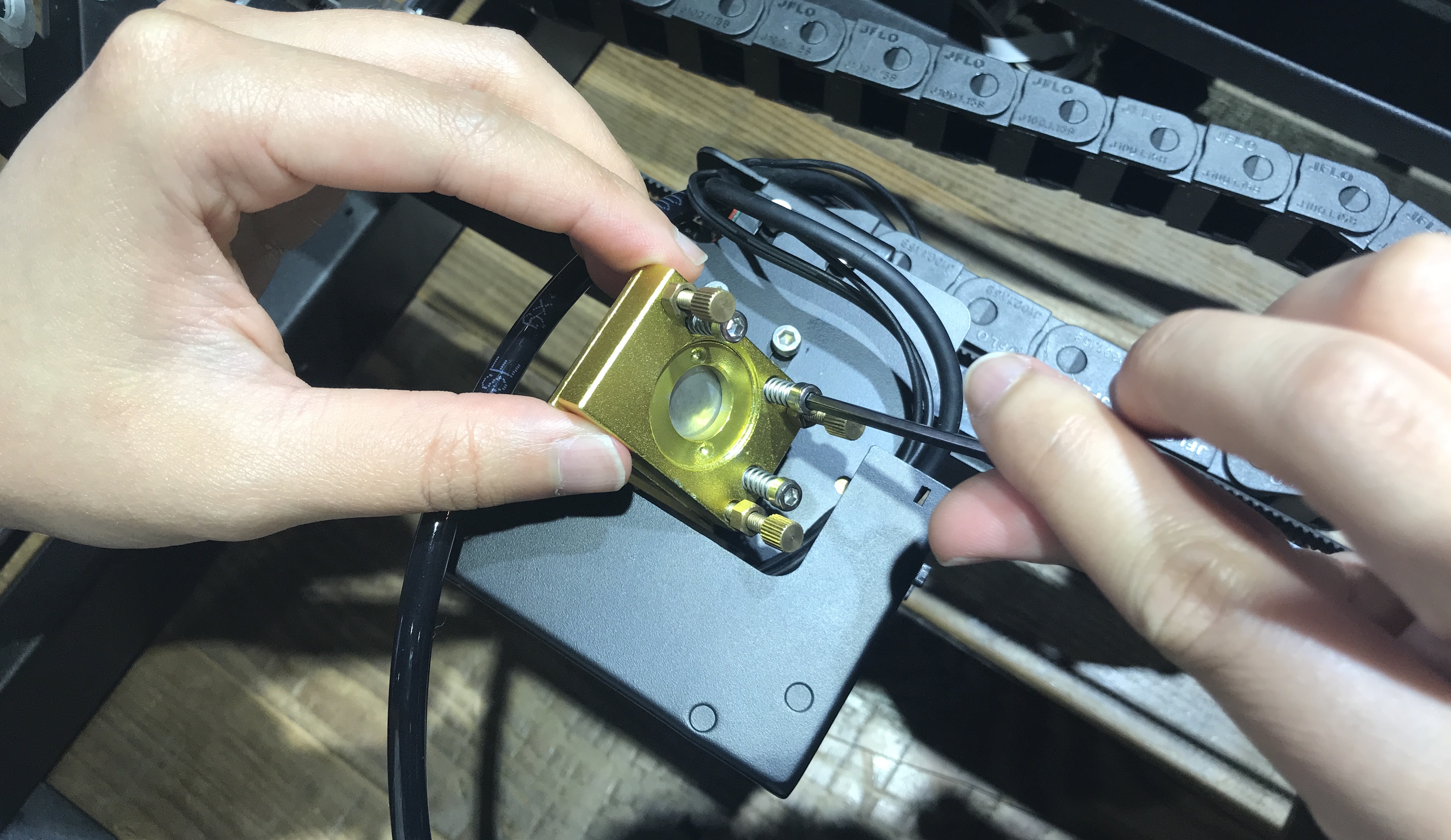

5. Ta bort den tredje reflektionsspegeln med insexnyckeln.

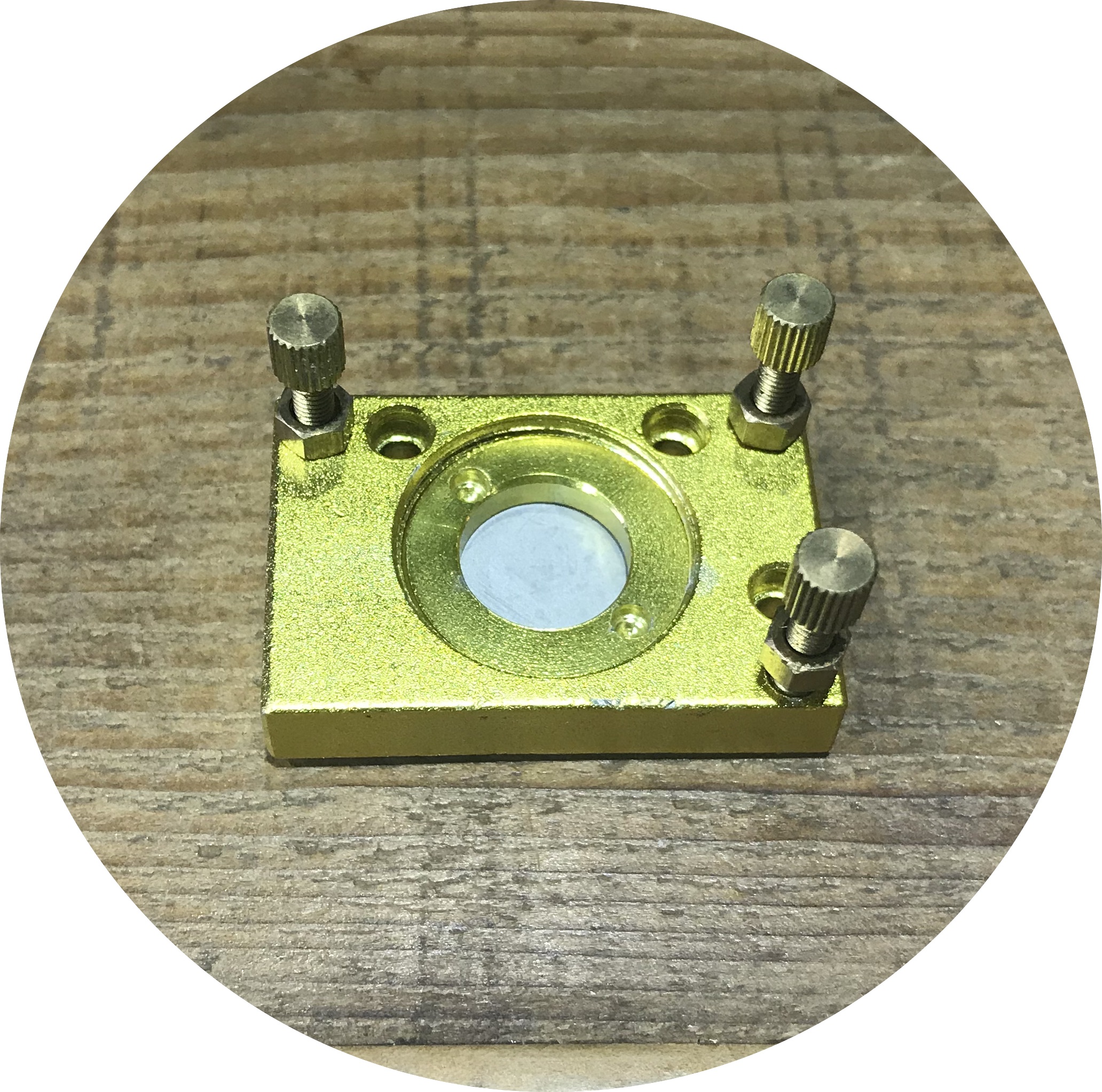

▲Tredje reflektionsspegel

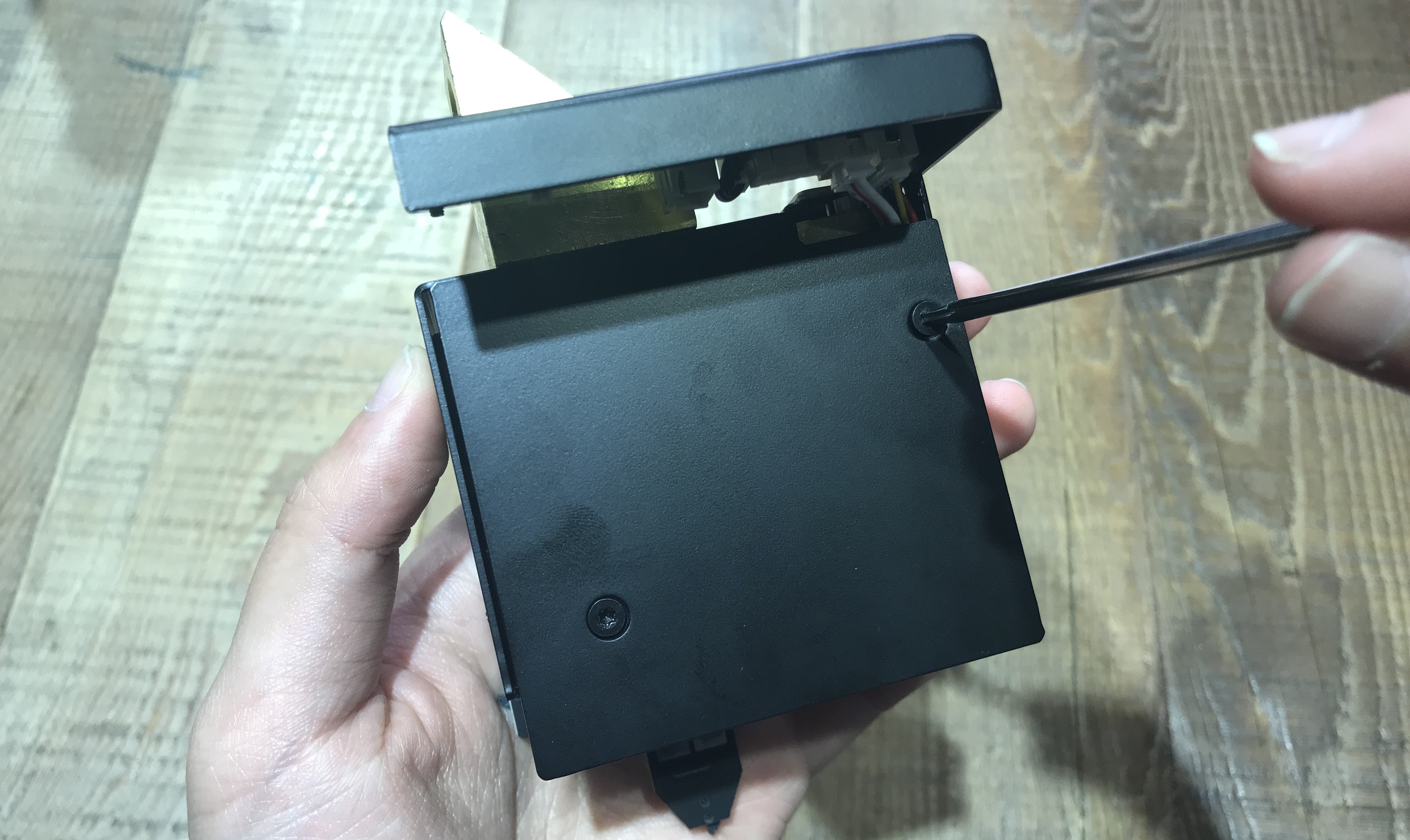

6. Ta bort två skruvar på autofokusen

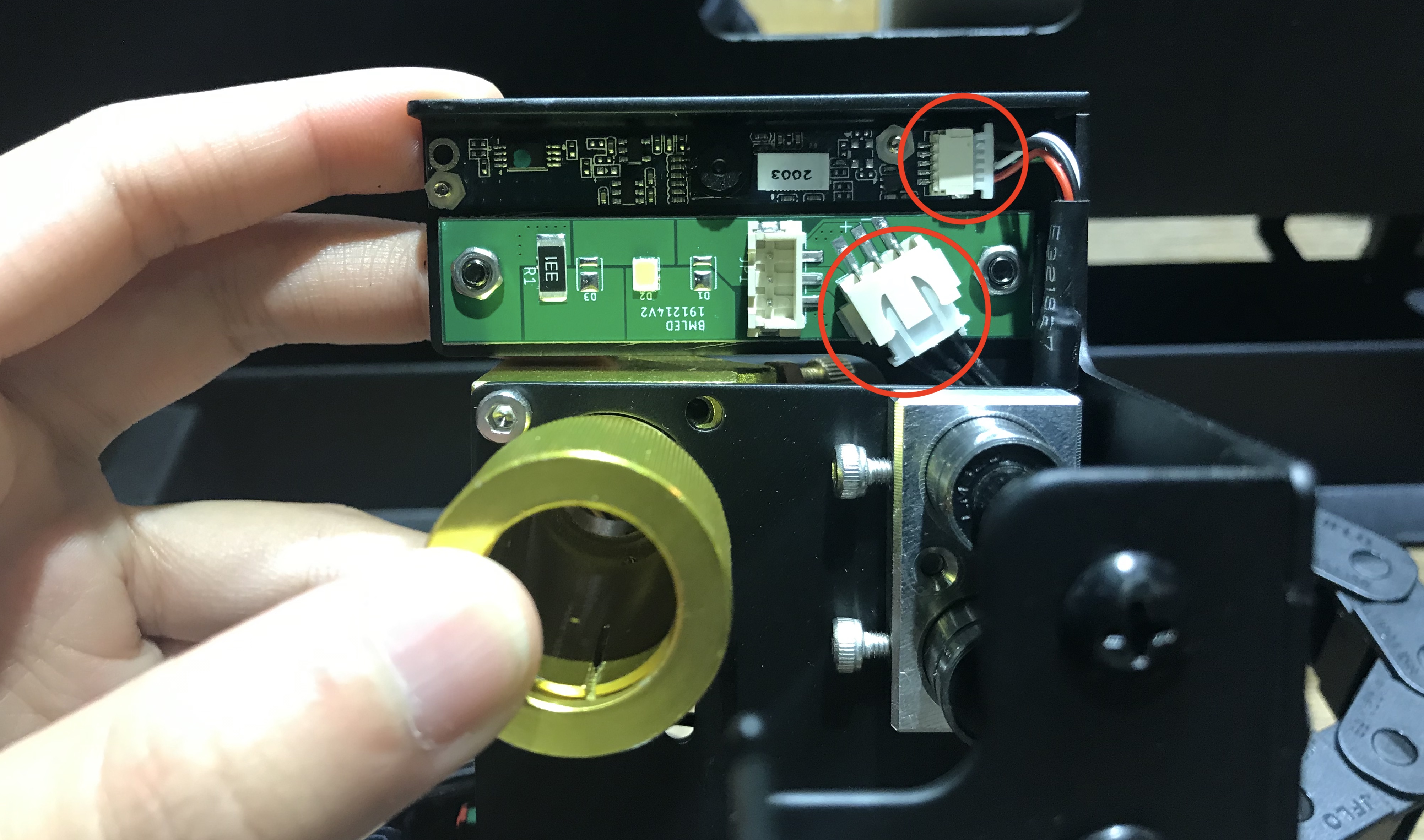

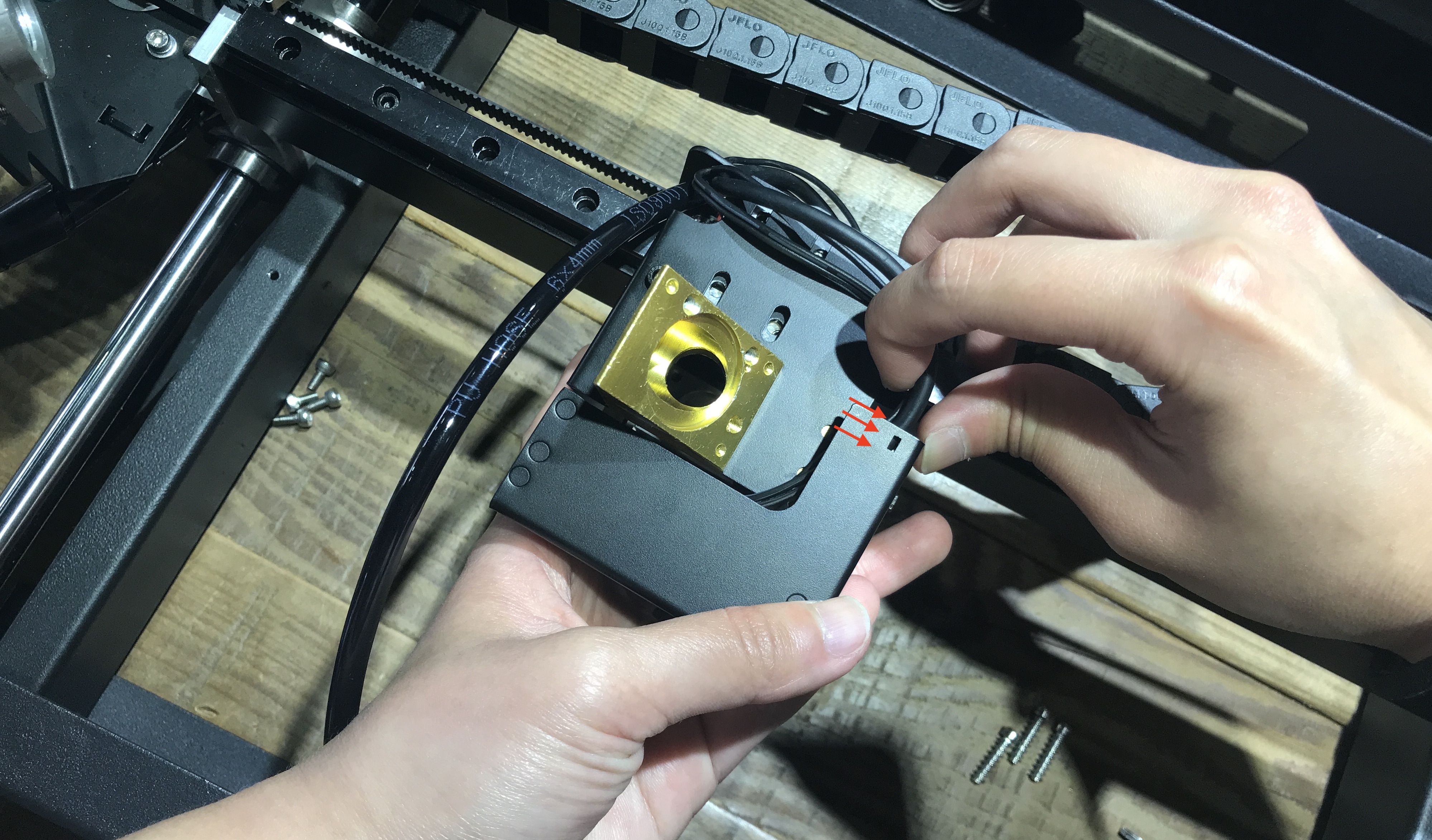

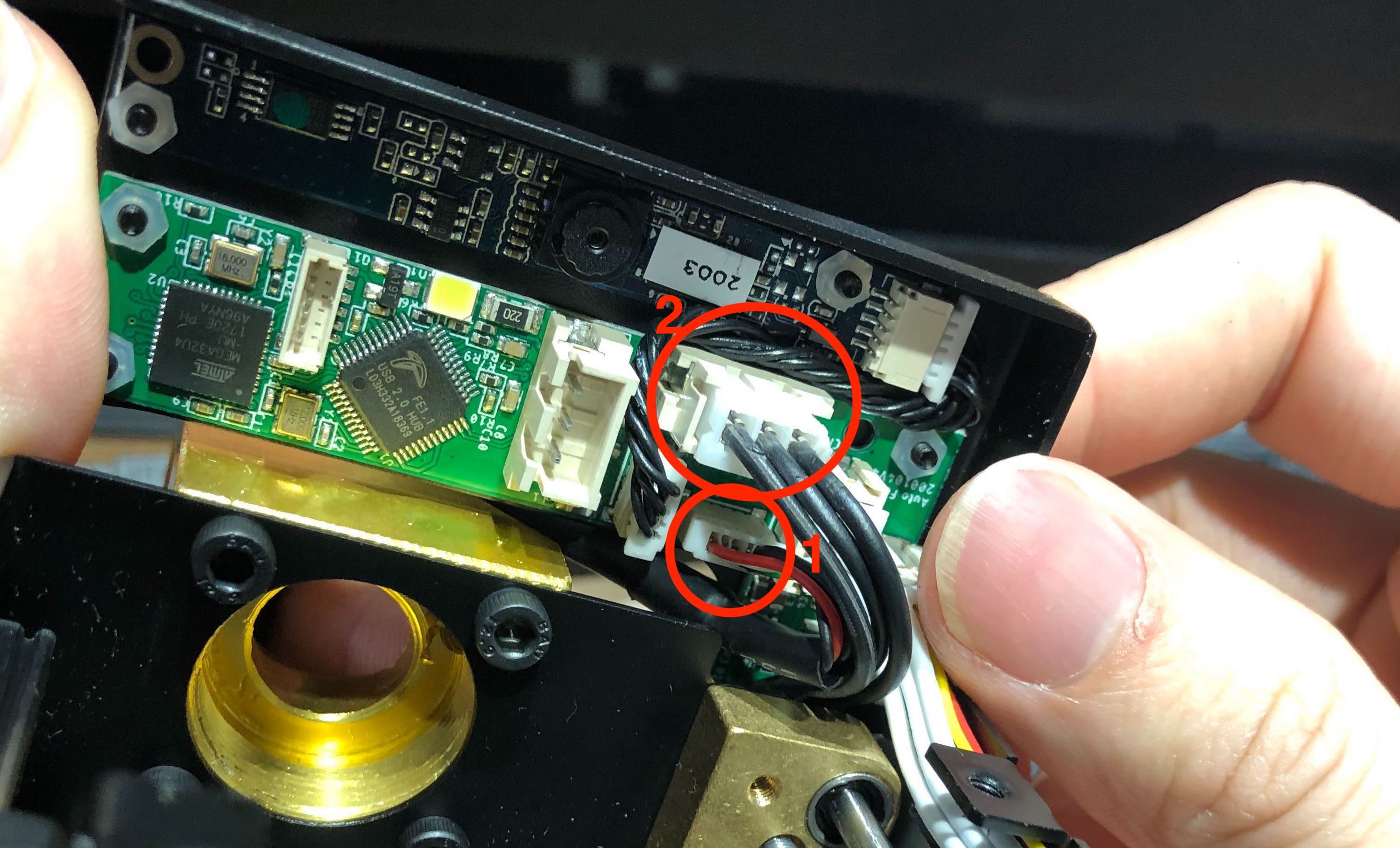

7. Anslut kamerakabeln och LED-kabeln i Cirkel 1 och Cirkel 2.
(Tips: Anslut kameralinjen först och sedan LED-kabeln)

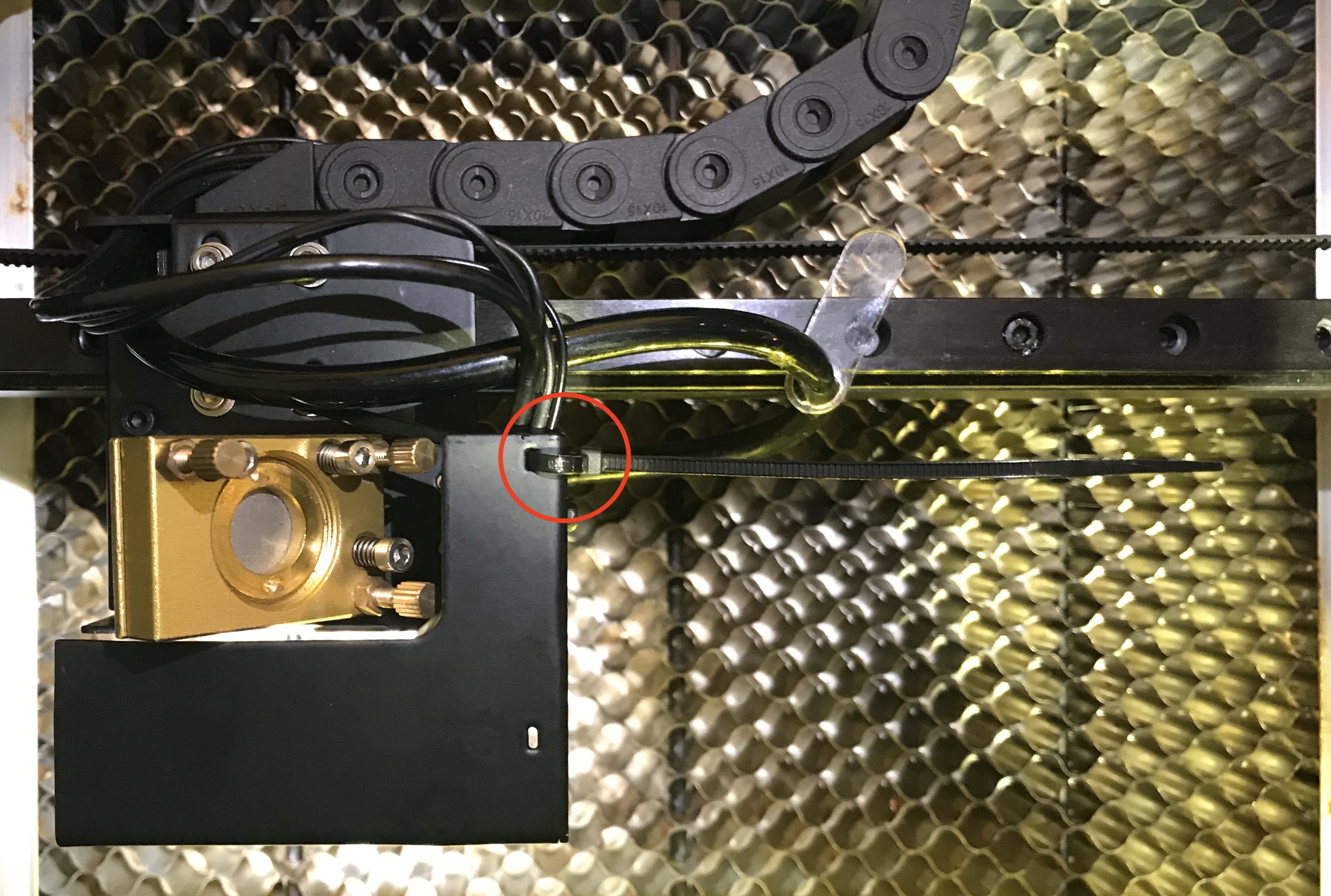

8. Samla ihop kablarna på sidan och fäst dem med plastbandet.

9. Placera tillbaka autofokusmodulen på skenan genom att dra åt de fyra skruvarna med insexnyckeln.

10. Lås tillbaka den tredje reflektionsspegeln.
(Tips: Dra inte åt skruvarna helt, halvvägs bör vara tillräckligt)

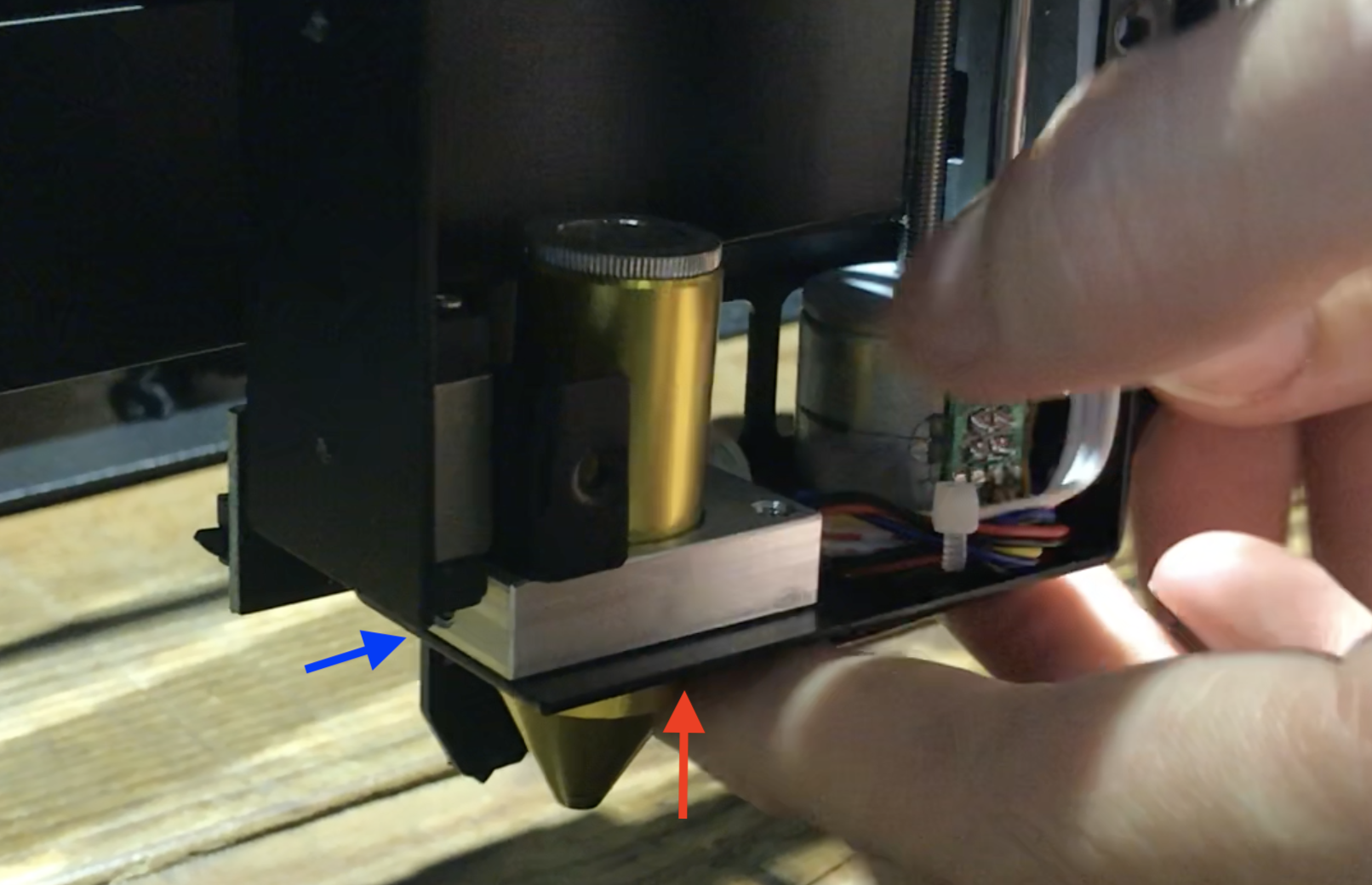

11. Ta ut honeycomb-bordet och tryck laserhuvudet hela vägen upp (se den röda pilen i bilden) och lås fast laserhuvudet igen, skruven sitter på vänster sida. (se den blå pilen i bilden)

12. Starta maskinen. Och sätt tillbaka honeycomb-bordet efter att laserhuvudet har lyfts upp.

13. Kontrollera om den optiska banan är korrekt inriktad. Se guiden för inriktning av optisk bana guide.

14. Lås tillbaka skruvarna på autofokusmodulen.

15. För att börja använda autofokus, vänligen se Använda autofokusmodulen för grundläggande inställningar i Beam Studio.

 Påminnelse: Tryck INTE på Cam Led efter installation av autofokus.

Kameradioden tänds automatiskt när maskinen slås på. Att trycka på Cam Led kommer inte att släcka kameradioden, utan kommer istället att bryta strömmen som var tänkt att få autofokus att fungera. Därför kommer laserhuvudet inte att röra sig alls, och du måste trycka på Cam Led en gång till för att slå på strömmen.

Se nästa: Guide för användning av autofokus
