Beskrivning:
Om dina vertikala punkter inte kan hittas eller om de är alldeles för små på munstyckets tejp, Det indikerar att din vertikala bana (Z-axel) avviker för mycket, och det kommer att vara svårt att justera med fokuslinsen monterad.
Därför kommer denna artikel att visa dig hur du kontrollerar och justerar den vertikala banan utan fokuslinsen.
Innan du börjar:
Se till att din 1:a till 2:a spegelbana och 2:a till 3:e spegelbana är väl inriktade. Annars kommer stegen på denna sida att göra din optiska bana sämre. (Hur man kontrollerar?)
Steg 1 - Verktygsförberedelse:
1｜Dubbelsidig tejp
2｜Dubbelhuvudnyckel
3｜Tång
Steg 2 - Sänk sängen:

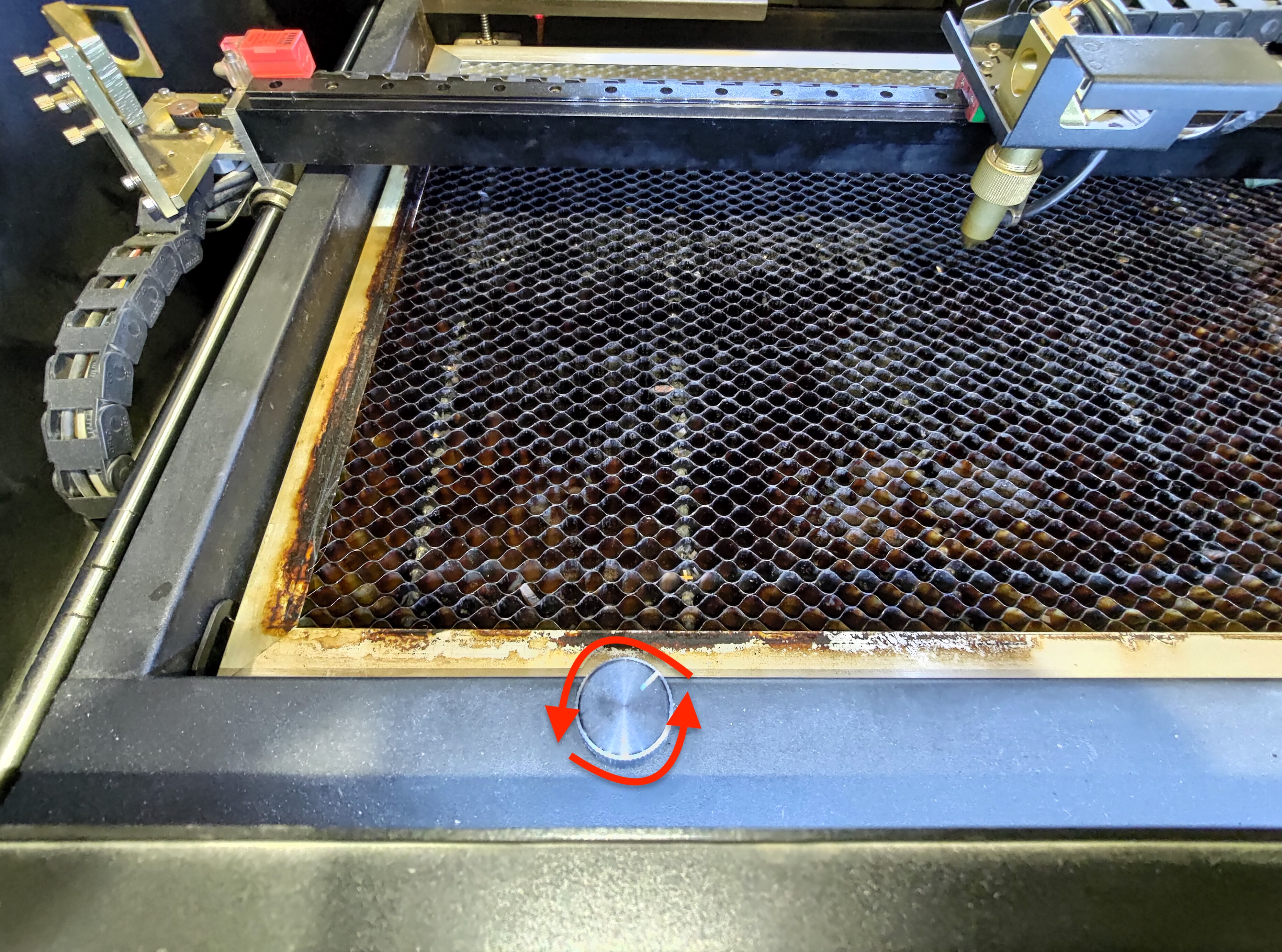

Sänk sängen till botten genom att vrida vredet moturs.
Steg 3 - Demontera munstycket och fokuslinsen:

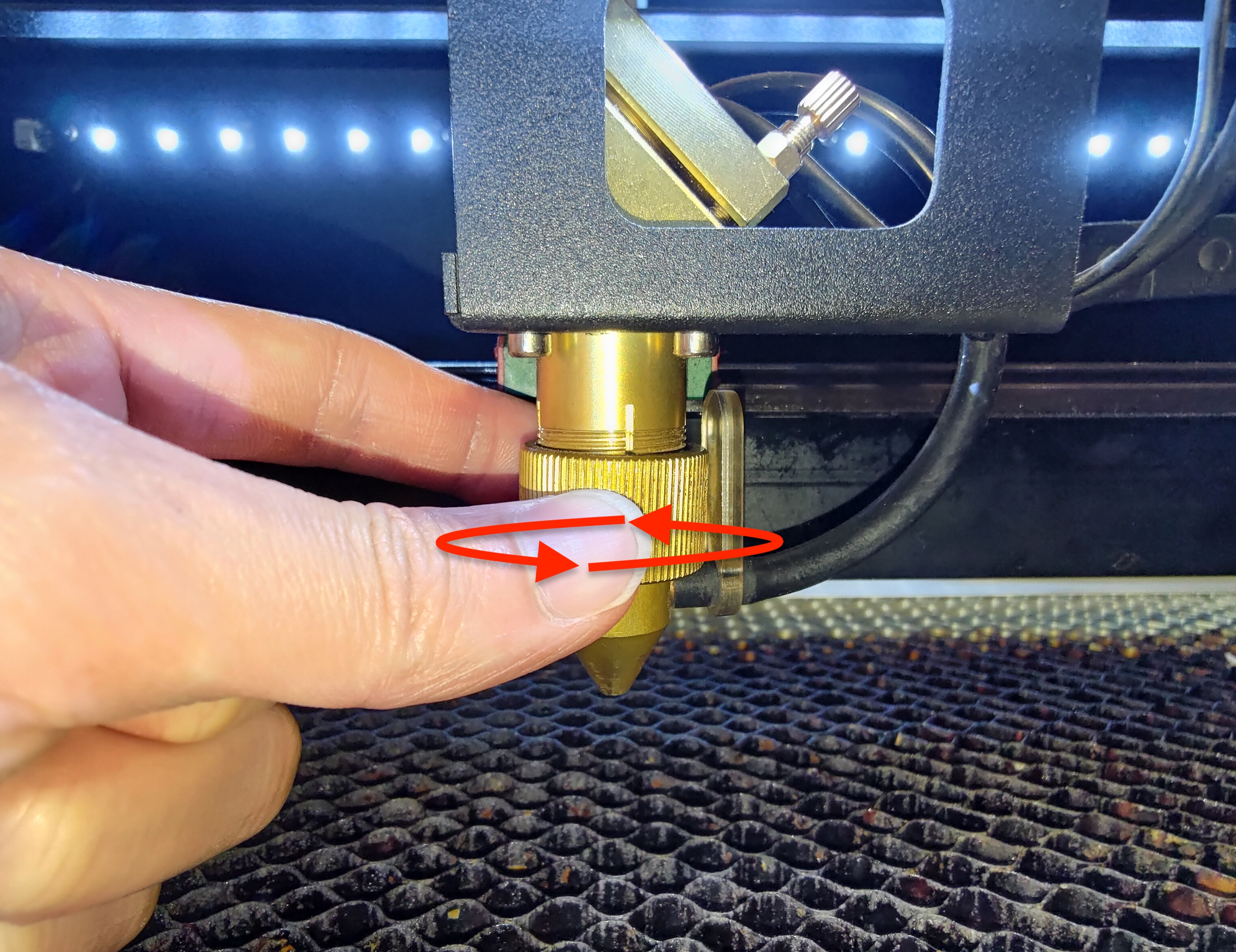

Ringen måste gå medurs för att kunna lossas.
Efter att ha lossat ringen kan munstycket tas bort från laserhuvudenheten.

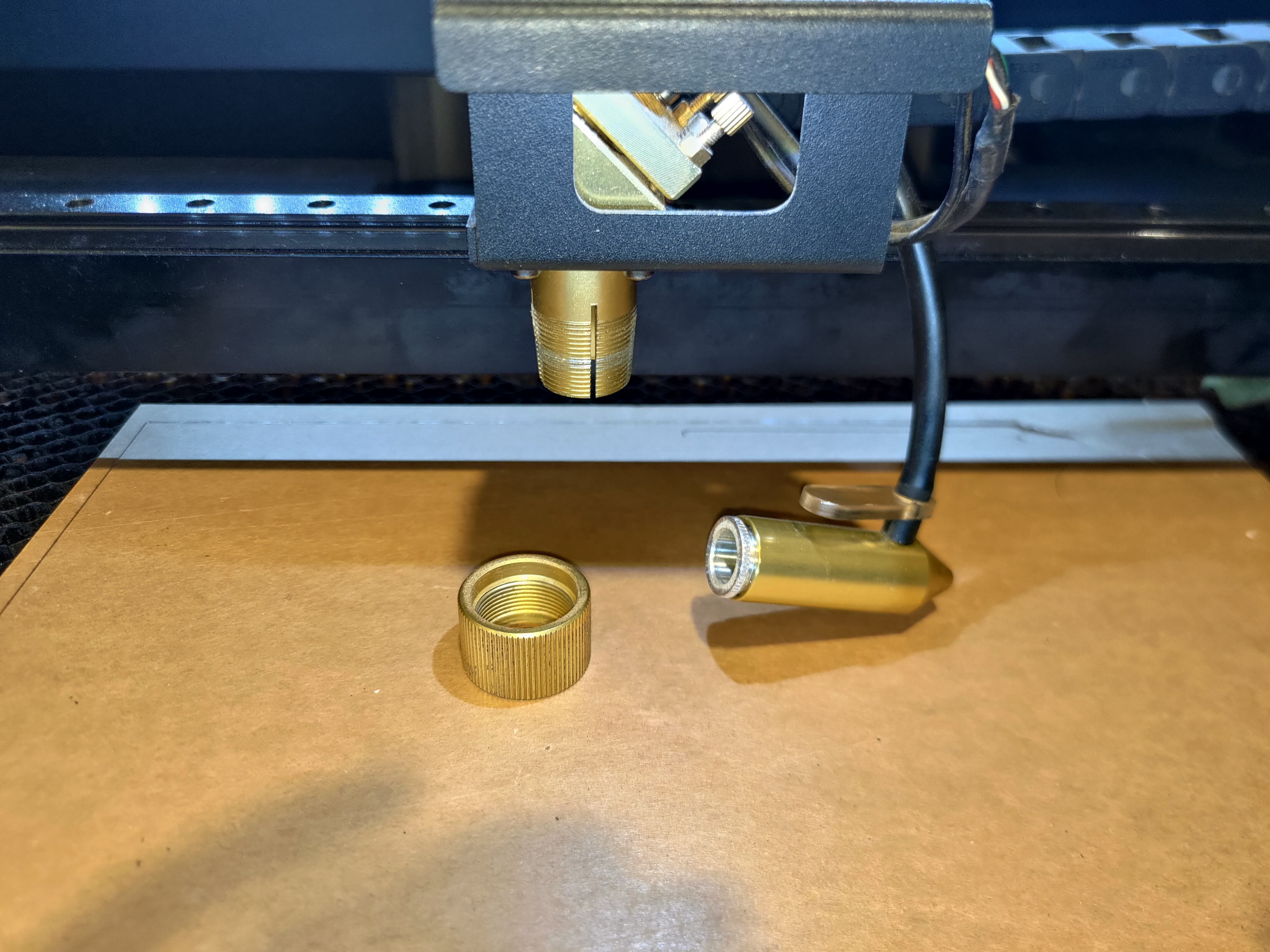

Det kommer att finnas munstycket och ringen. Förvara ringen på ett säkert sätt och låt slangen vara ansluten.
Steg 4 - Lägg undan munstycket:
Placera munstycket med slangen ovanför eller bakom plastkedjan ifall det träffas av laserstrålen medan du gör pulser.

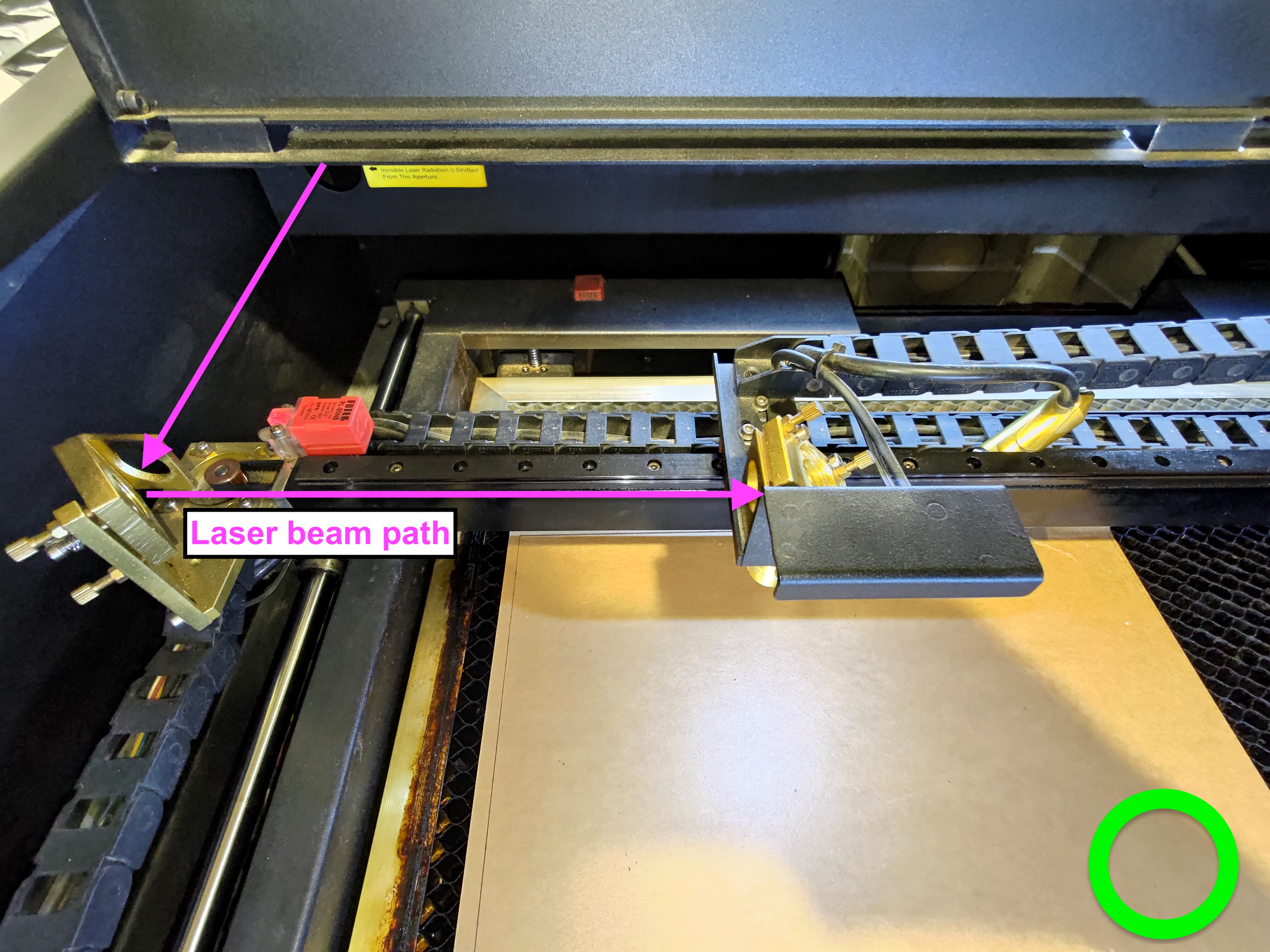

Bra position:

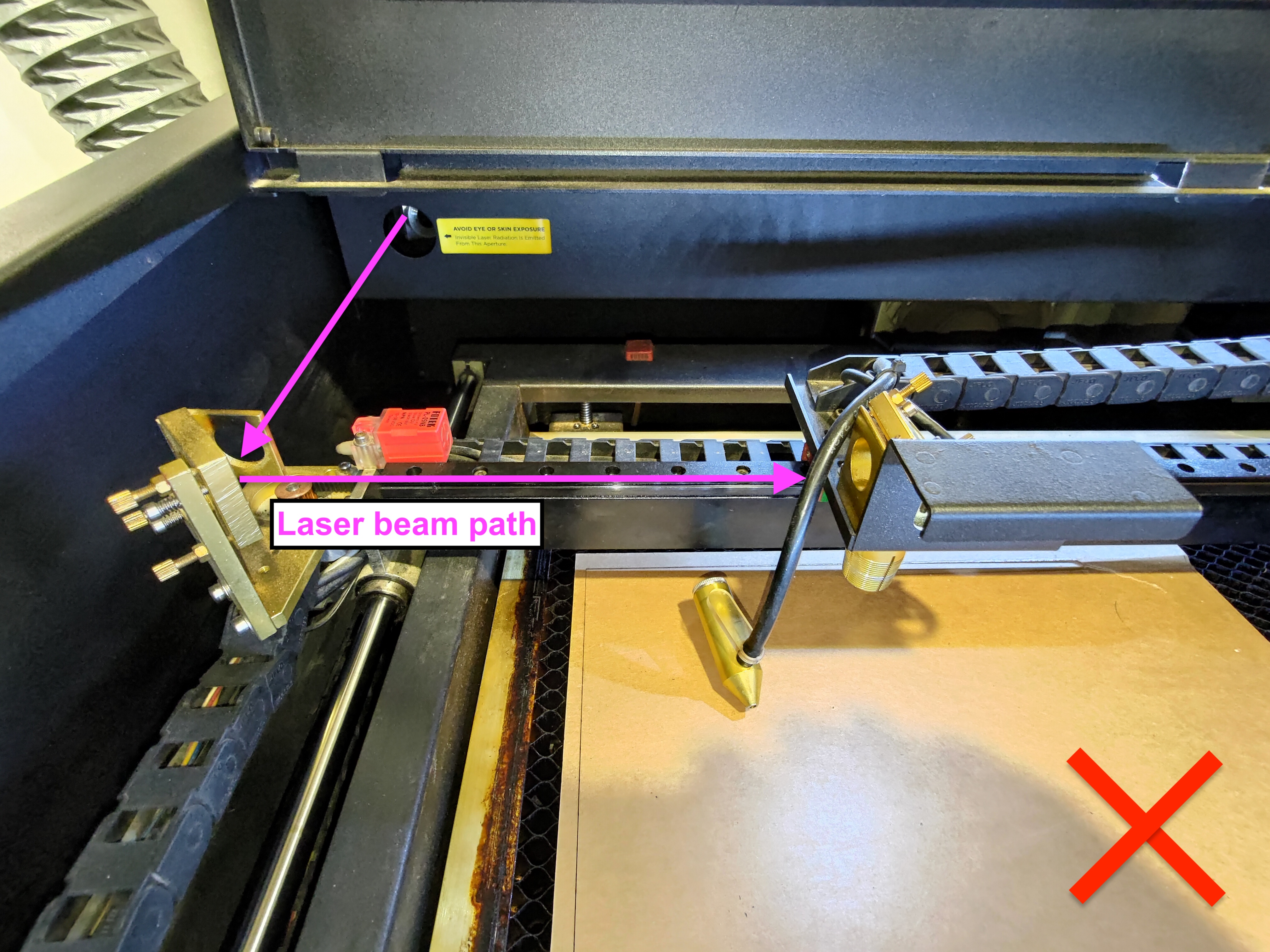

Dålig position:
Steg 5 - Återställ den vertikala banan (Z-axeln) från den tredje spegeln:
Använd dubbelskiftnyckeln och tången för att lossa de 3 muttrarna på den tredje spegeln.
Rotera dessa tre skruvar moturs tills det inte finns något mellanrum mellan spegelns hållare och sätet eller lossa skruvarna helt men ta inte ut dem.

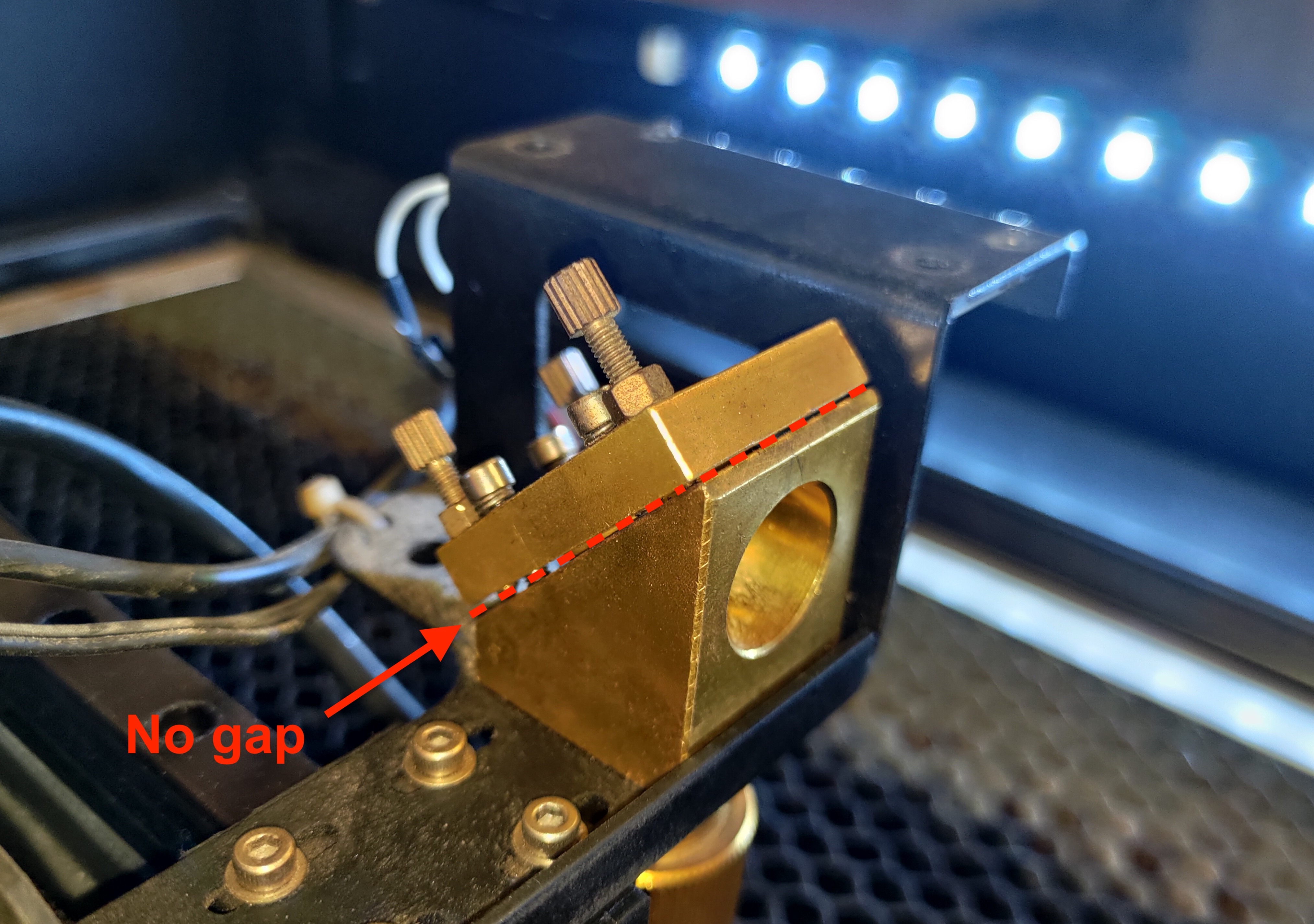

När det inte finns något mellanrum mellan dem indikerar det att den vertikala banan har återställts.
Steg 6 - Sätta tejp och göra pulser:
Placera en bit enkel dubbelhäftande tejp under laserhuvudet och tryck den mot ingången för att forma ett pressat märke.
Flytta laserhuvudet till mitten av bädden och gör 3 pulser.
(Gå till Underhåll >> Tryck på "Motor" >> Flytta huvudet manuellt >> Stäng locket >> Gör 3 pulser)
Steg 7 - Bestäm positionen för den vertikala punkten:
Ta bort tejpen och bestäm punktens position.
Det kommer bara att finnas tre möjliga positioner, mitten, vänster och höger.
1. Mittposition:
Om din punkt är i mitten som på bilden ovan indikerar det att din vertikala bana är bra och du kan gå vidare till steg 8.
2. Vänster position:
Om din punkt är till vänster som på bilden ovan, indikerar det att din vertikala bana behöver justeras.
Hur man justerar:
Vrid varje skruv medurs för att höja hållaren och skapa ett mellanrum, och din punkt bör flytta sig till höger.

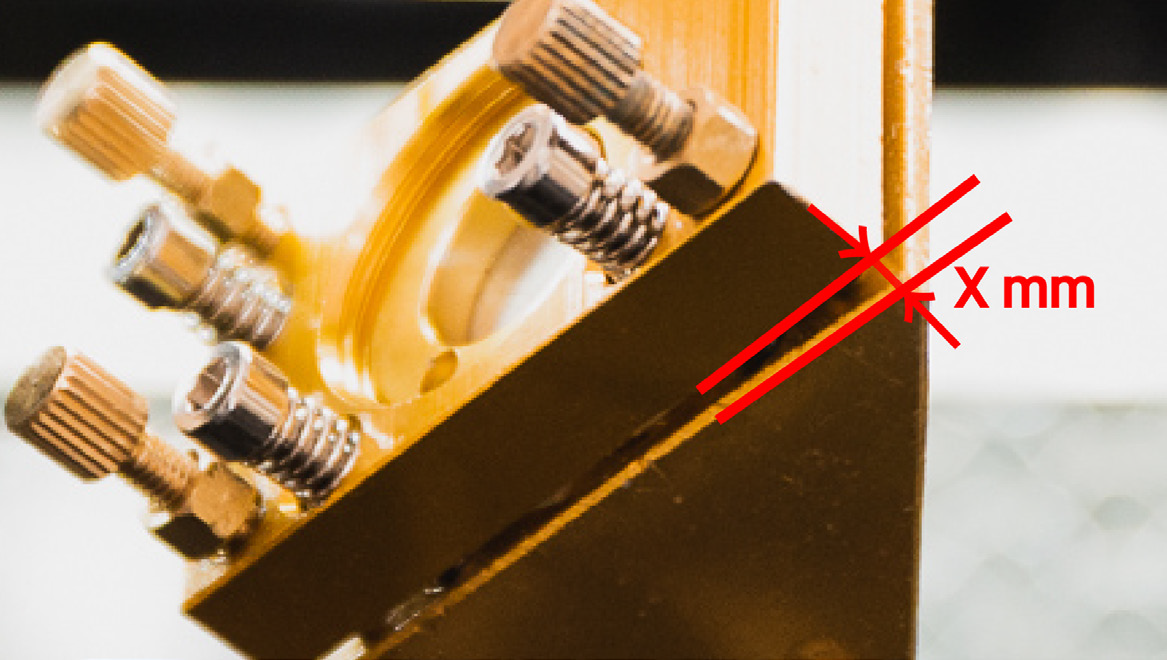

Mellanrummet:
Efter att ha roterat skruvarna, applicera en annan tejp och kontrollera din punkts nya position igen tills punkten är i mitten och du kan gå vidare till nästa steg.
3. Höger position:
Om din punkt är till höger som på bilden ovan, indikerar det att din laserrörs utgångsvinkel är för låg och det är inte möjligt att justera, vänligen stoppa här och kontakta din lokala återförsäljare för ytterligare hjälp.
Steg 8 - Dra åt alla muttrar på den 3:e spegeln:
Efter justeringen, dra åt alla muttrar för att fixera positionen.
Steg 9 - Återinstallera munstycket:

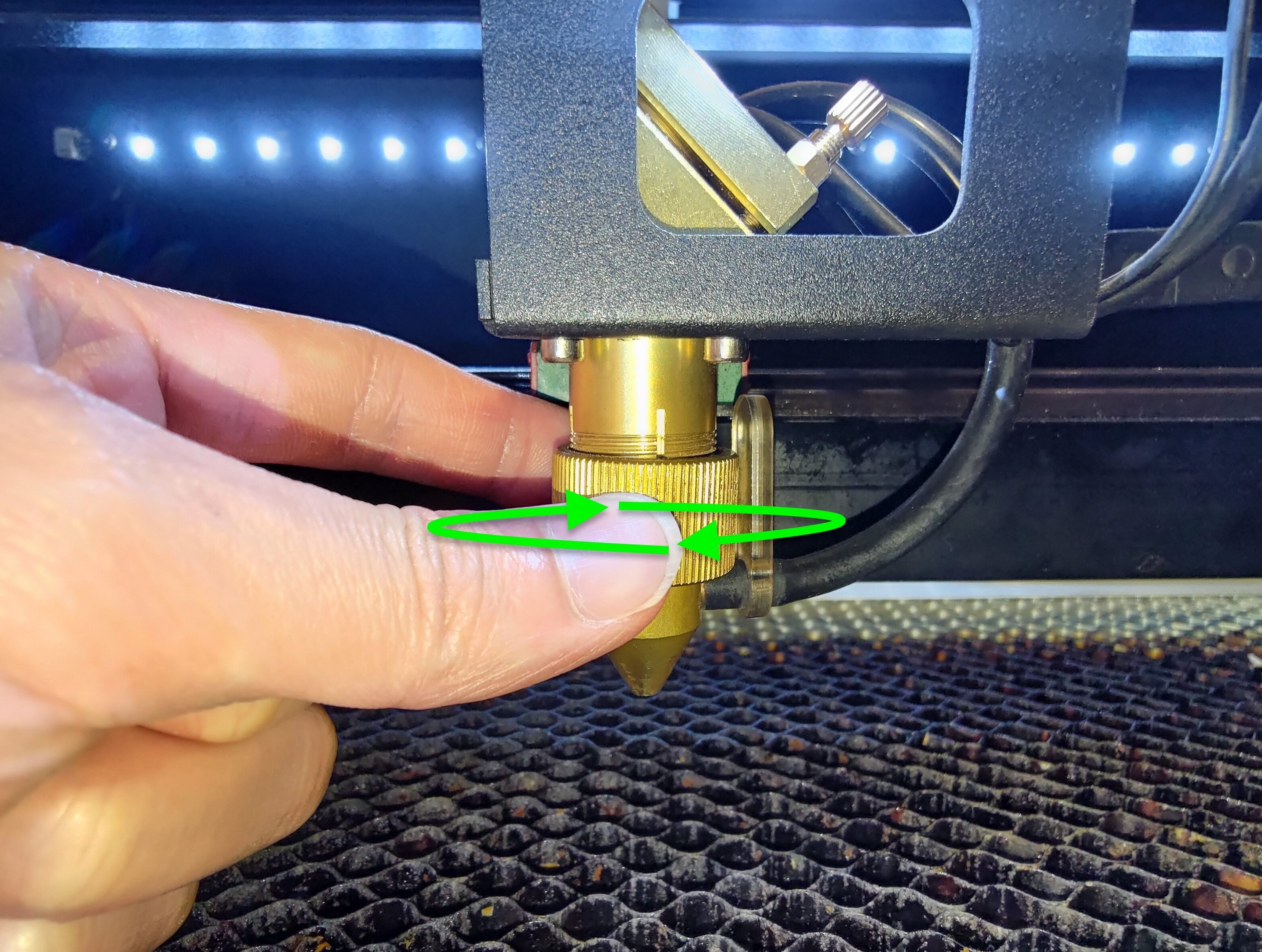

Installera ringen först och sätt in munstycket genom att trycka det uppåt. Dra åt ringen genom att vrida den moturs.
Steg 10 - Gå tillbaka till standardprocessen för OPA:
Observera att denna instruktion inte innebär att din OPA är slutförd.
För att fortsätta med OPA-processen, vänligen gå tillbaka till Steg 9 i standardprocessen för OPA.
Du kan hitta länken till standardprocessen för OPA här: 5-1 Justering av optisk bana
