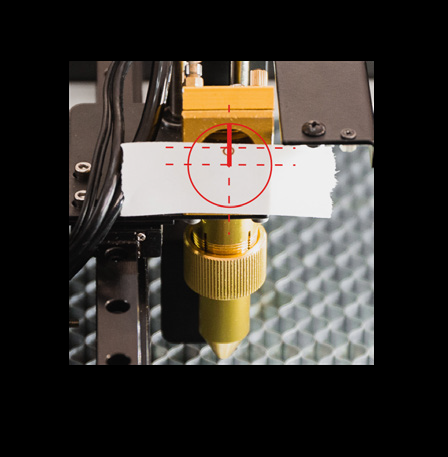

Mål: Punkten på metallringen ska vara på ringens vertikala mittlinje. Punkten måste vara ovanför ringens mittpunkt.
Anvisningar:
1. Flytta laserhuvudet manuellt till mitten av arbetsområdet. Stäng dörren och tryck på "Laserpuls".
2. Kontrollera om punkten hamnade på ringens vertikala mittlinje. Om ja, hoppa till steg 6.
3. Lossa de 4 insexskruvarna med en 2,5 mm insexnyckel.
4. Flytta laserhuvudet framåt eller bakåt i förhållande till skenan. Dra sedan åt de 4 skruvarna igen.
5. Tryck på "Laserpuls" och kontrollera om punkten hamnade på ringens vertikala mittlinje. Om inte, upprepa justeringen i steg 3 och 4.
6. Kontrollera om punkten överlappar eller är ovanför ringens horisontella mittlinje. Om ja, gå vidare till "Justering av tredje spegeln".

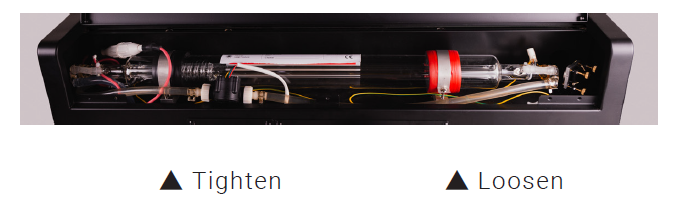

7. Om höjden är under mittlinjen, justera skruvarna på lasertubhållaren. Lossa hållaren på laserstrålarens utloppssida och dra åt den andra sidan.
Kontrollera om punkten överlappar eller hamnar ovanför mittlinjen. Om laserrörhållarens position justeras ofta kan första och andra spegeln behöva justeras om.
Beskrivning:
Vid inriktning av den andra till tredje optiska vägen: Om punkten är under mitten, följ dessa instruktioner för att justera.

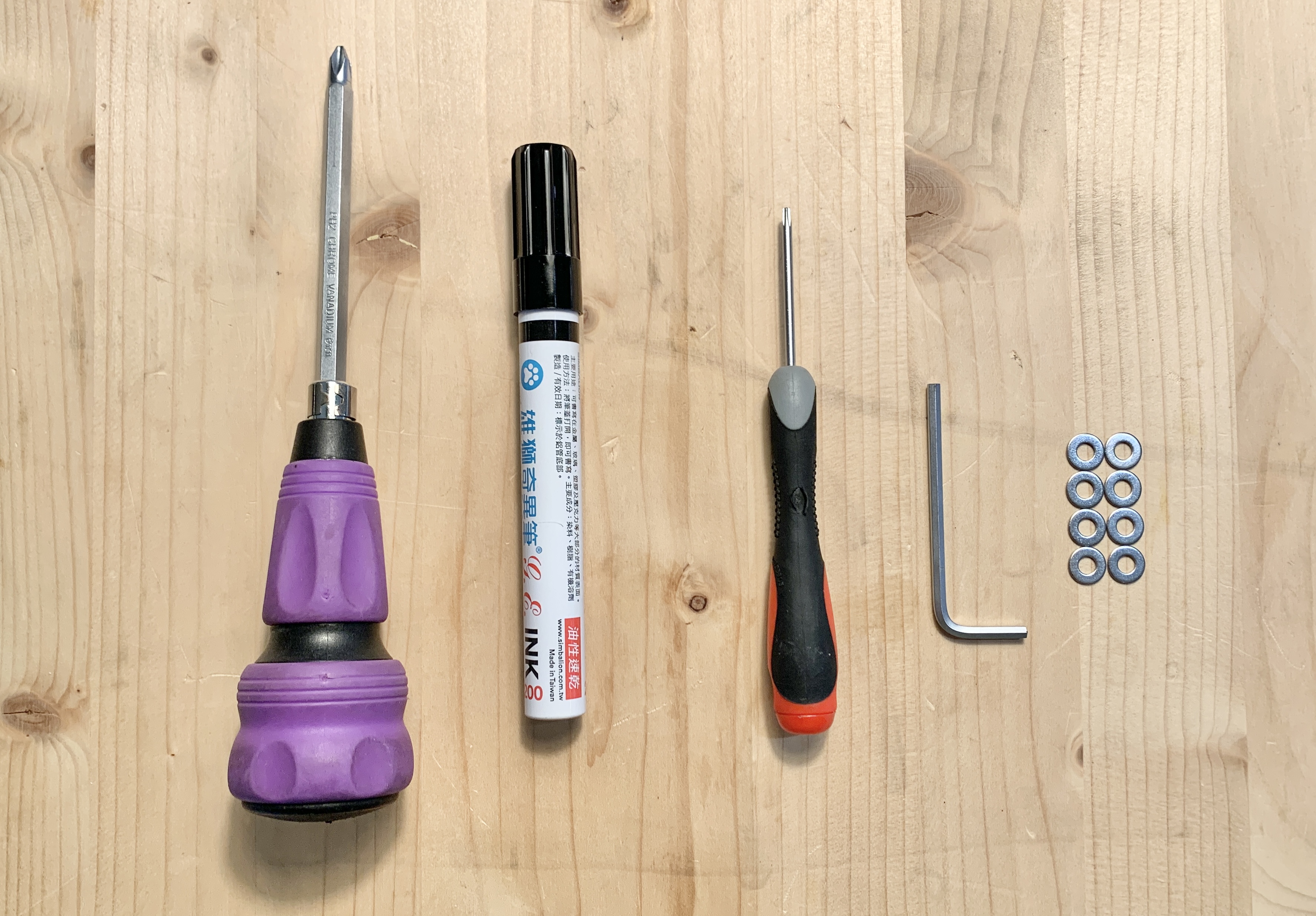

Verktyg:
1. Stjärnskruvmejsel
2. Märkpenna
3. Torx T8-mejsel
4. 3 mm insexnyckel
5. M4-bricka*8

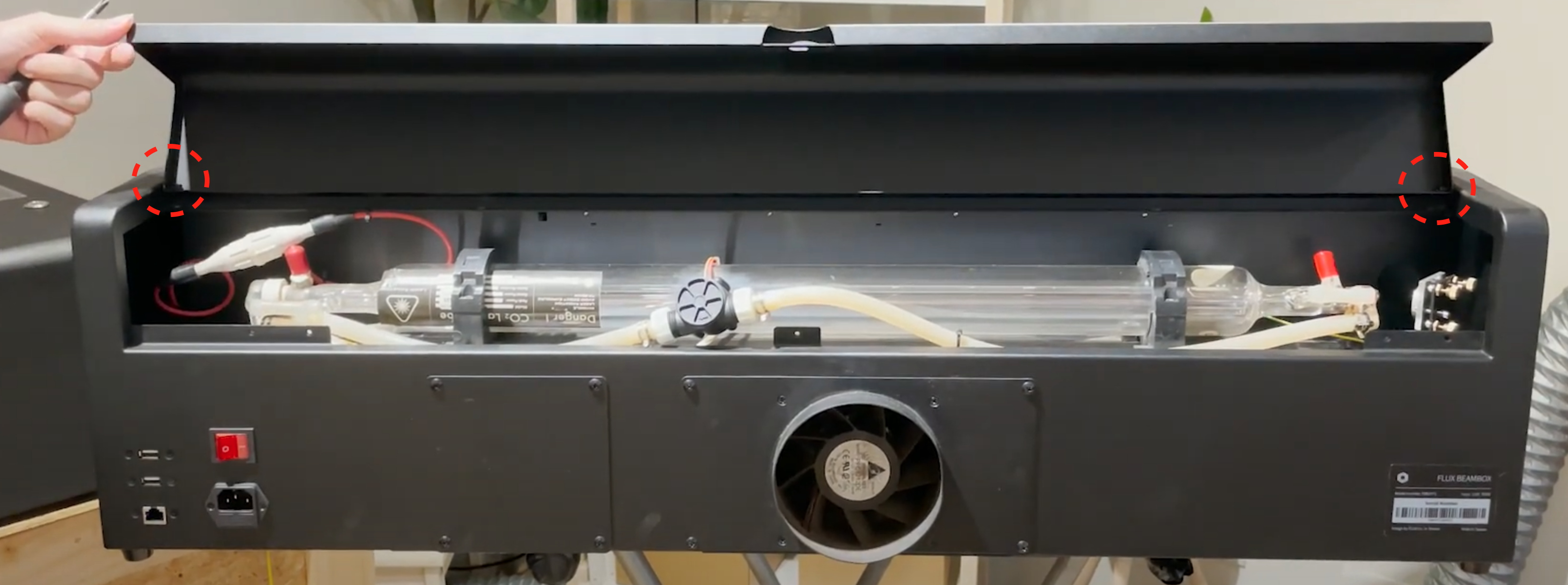

Steg 1 - Stäng av maskinen och ta bort bakpanelen

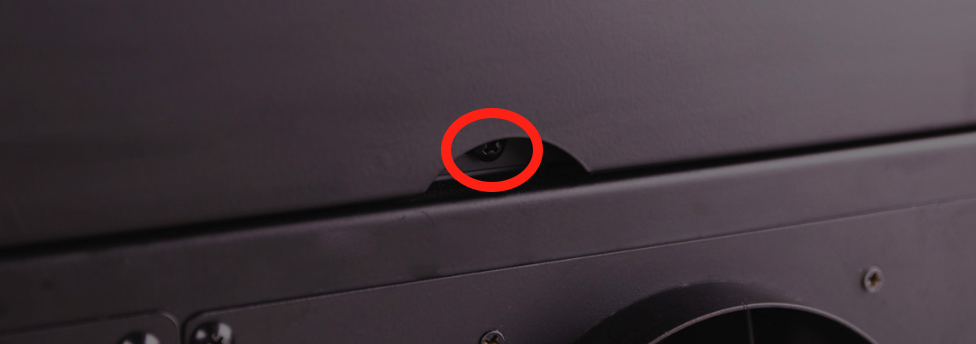

Använd stjärnskruvmejseln för att lossa skruven på bakpanelen.
Lossa de två skruvarna som fäster bakpanelen och ta bort den.

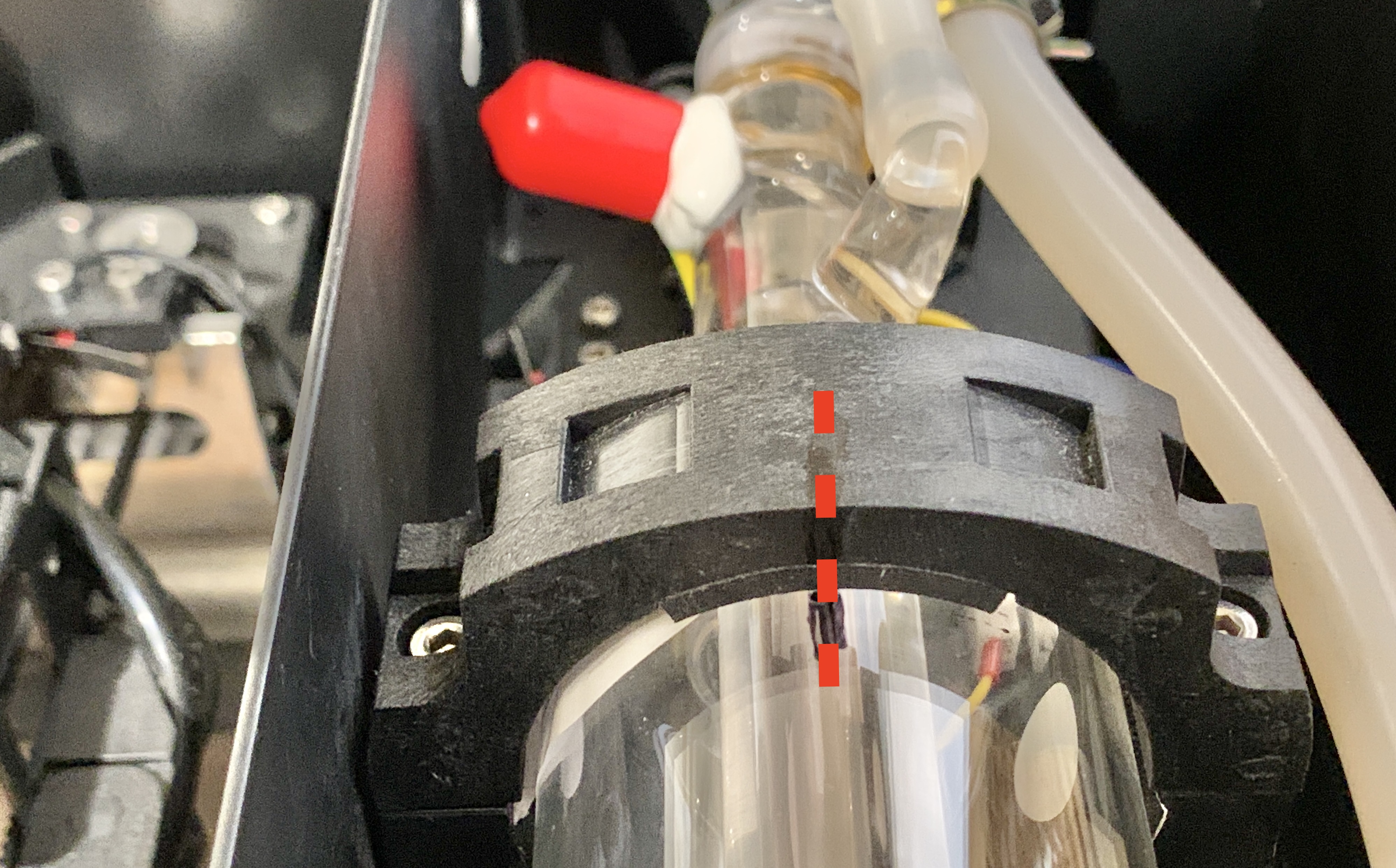

Steg 2 - Markera laserröret och rörhållaren
Använd märkpennan för att rita en linje på laserröret och rörhållaren, som visas på bilden nedan.
Steg 3 - Koppla bort lågspänningskabeln från laserröret

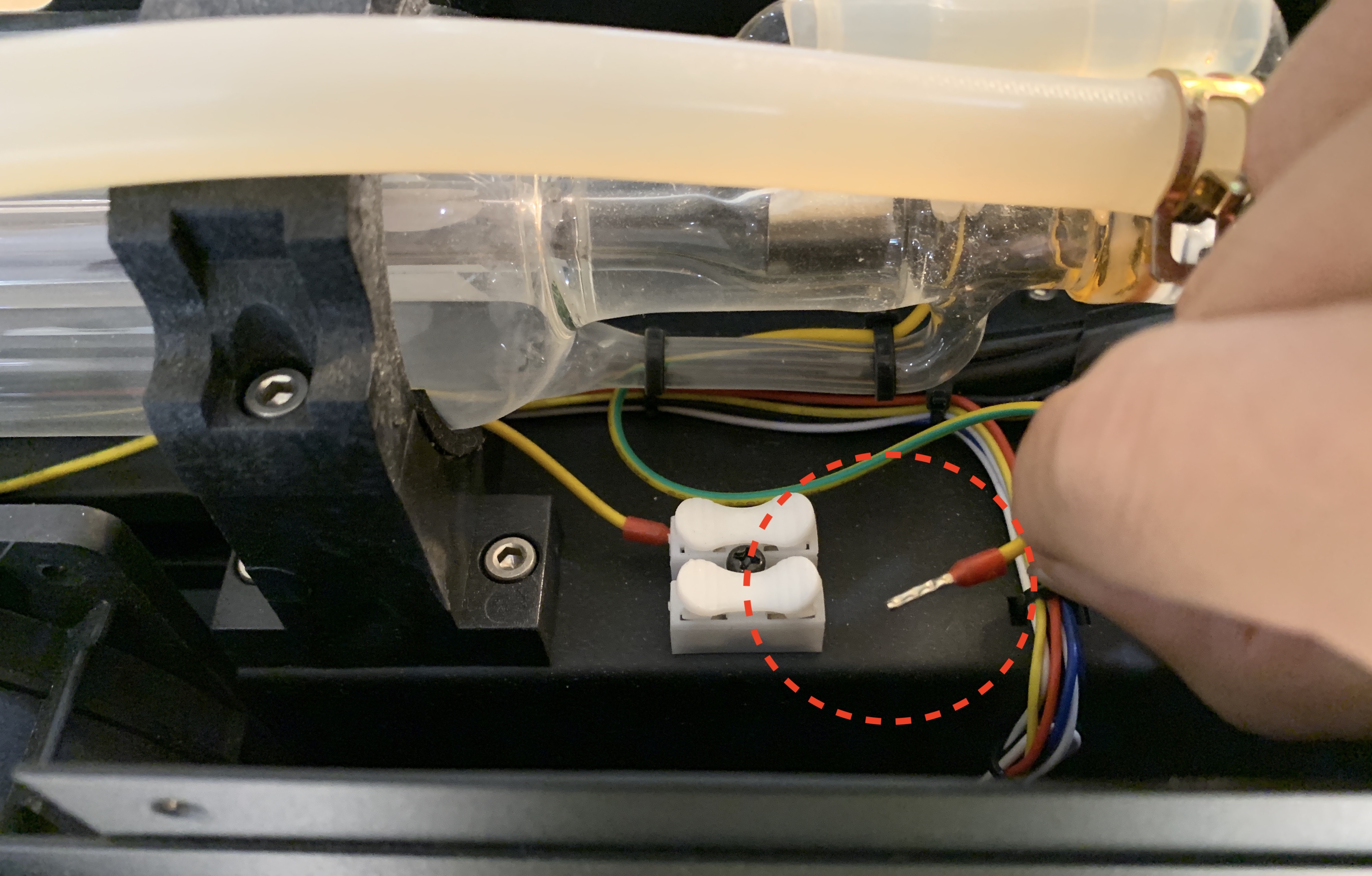

Tryck på den vita kontakten i lågspänningsänden för att koppla bort lågspänningskabeln.
Steg 4 - Ta bort laserrörhållaren för att avlägsna laserröret

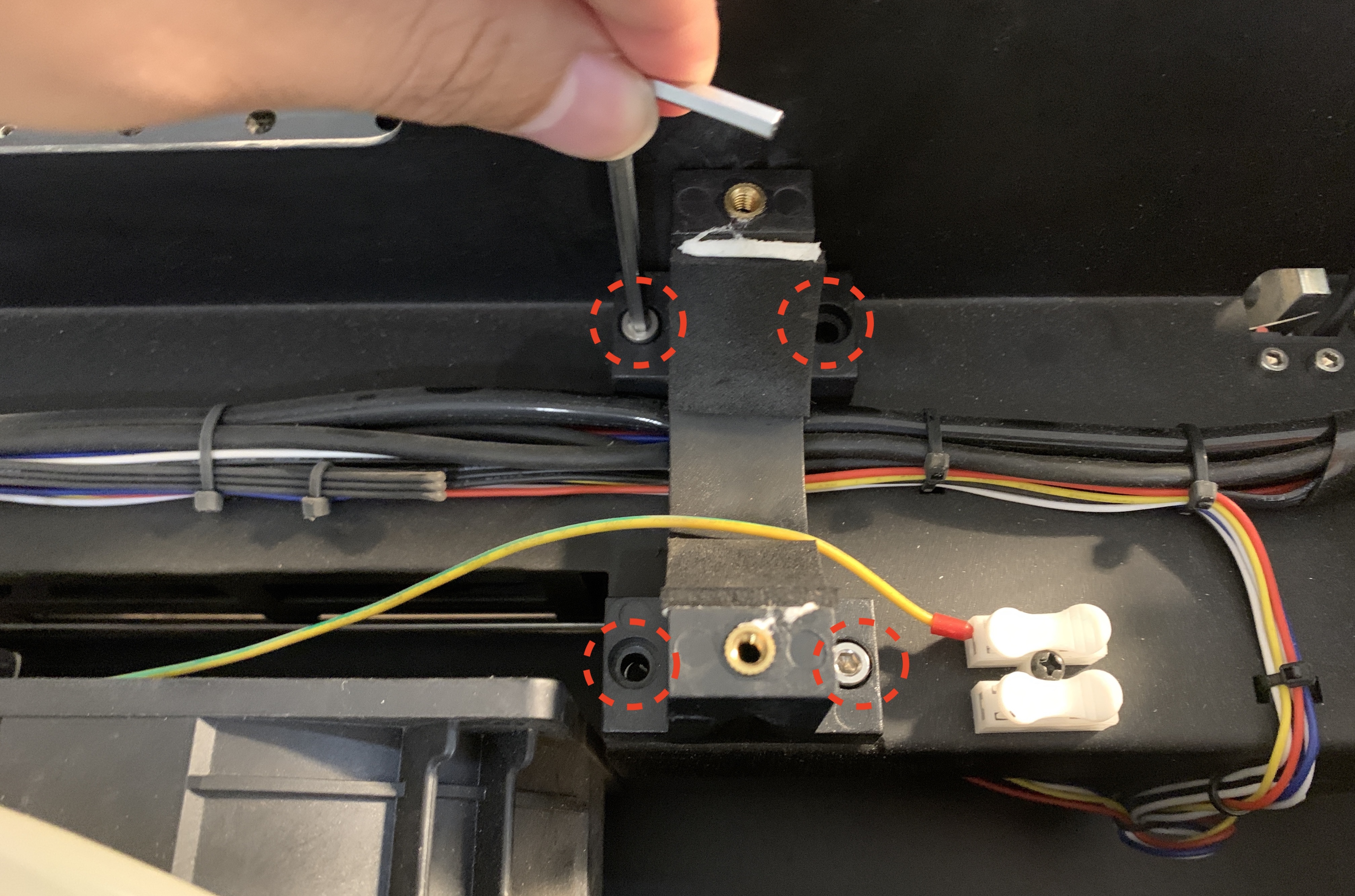

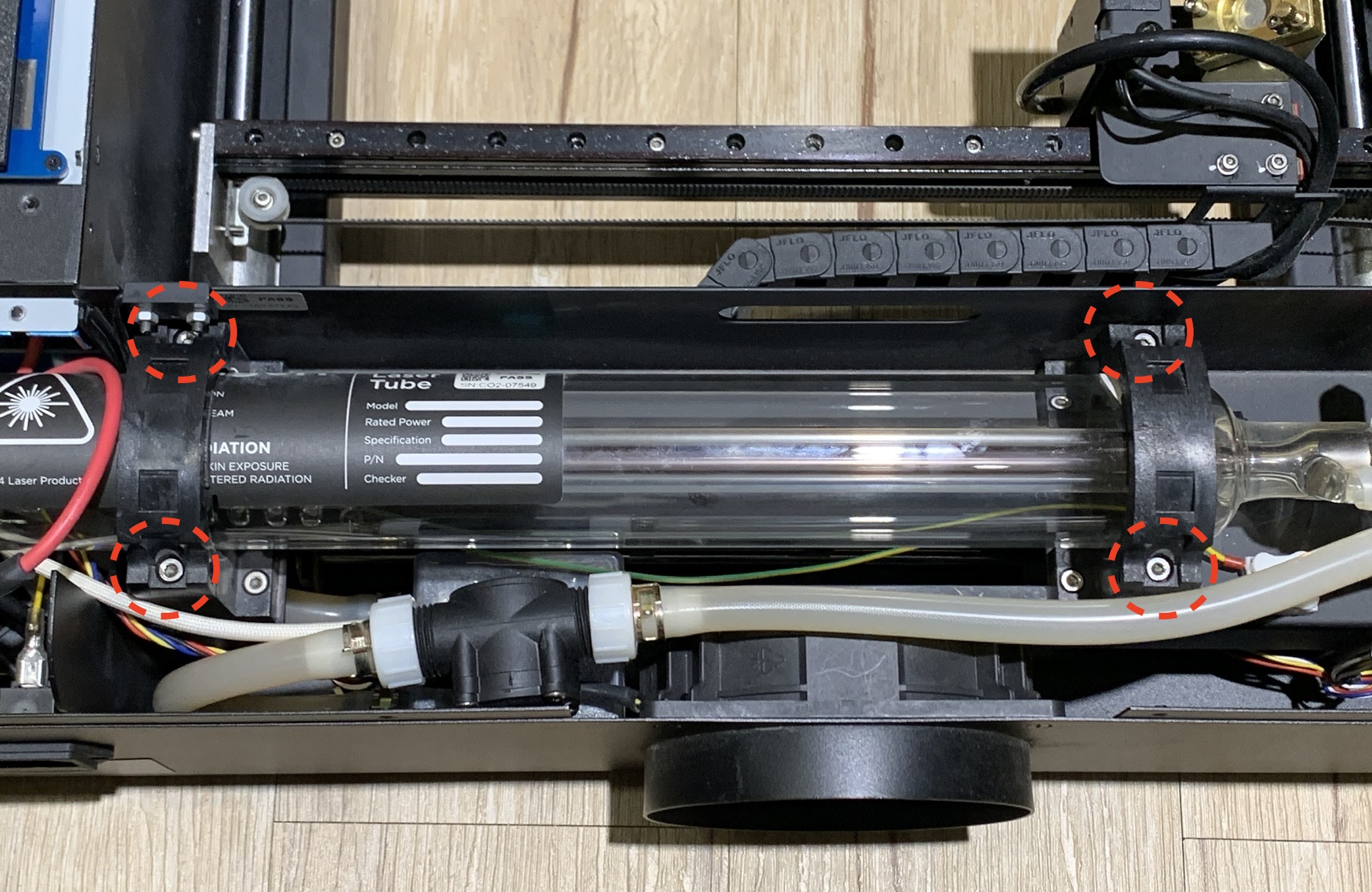

Använd 3 mm insexnyckeln för att lossa de fyra skruvarna på laserrörhållarens lock.

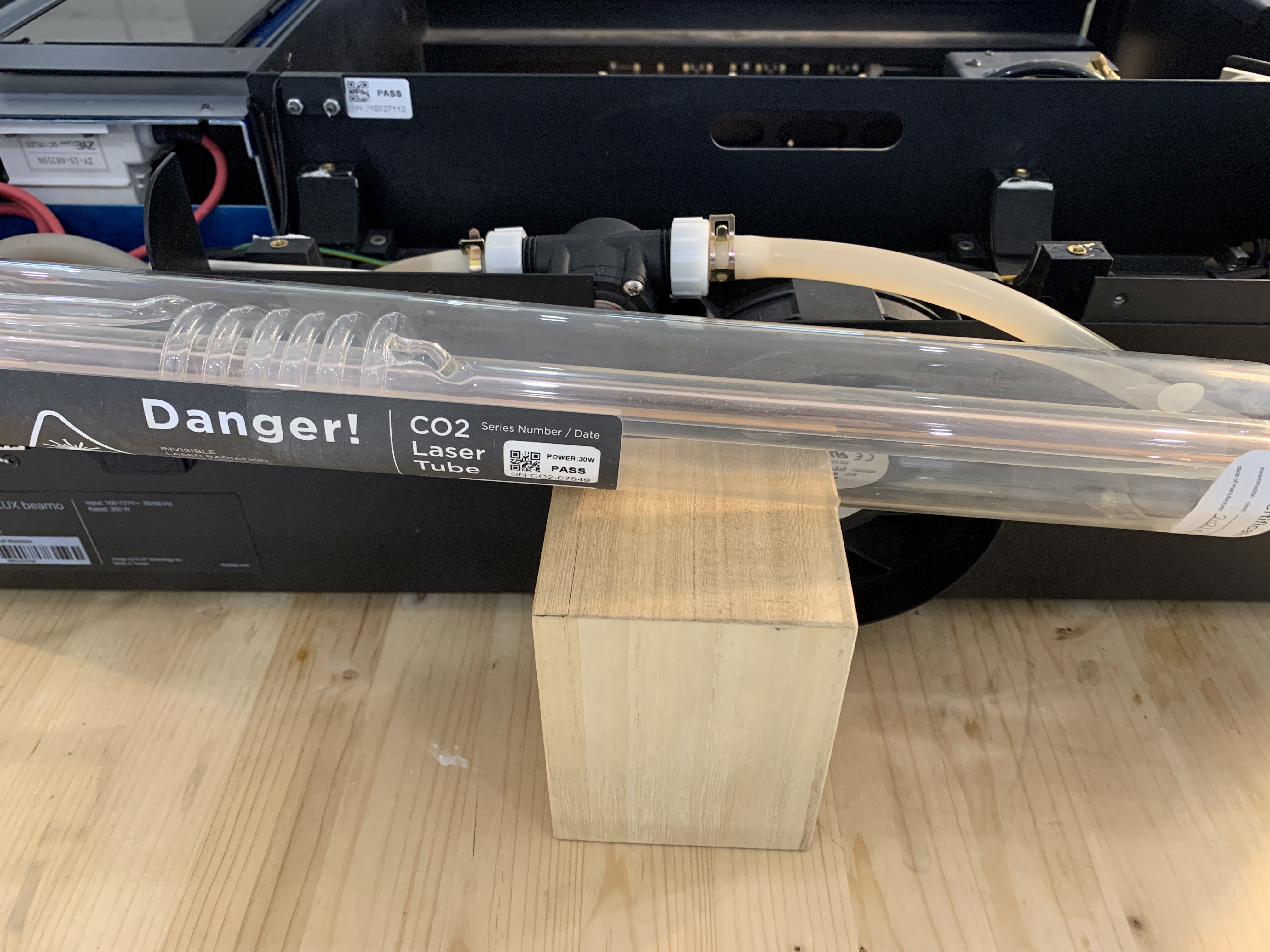

Ta bort laserröret och placera det på ett stöd för att hålla det uppe.

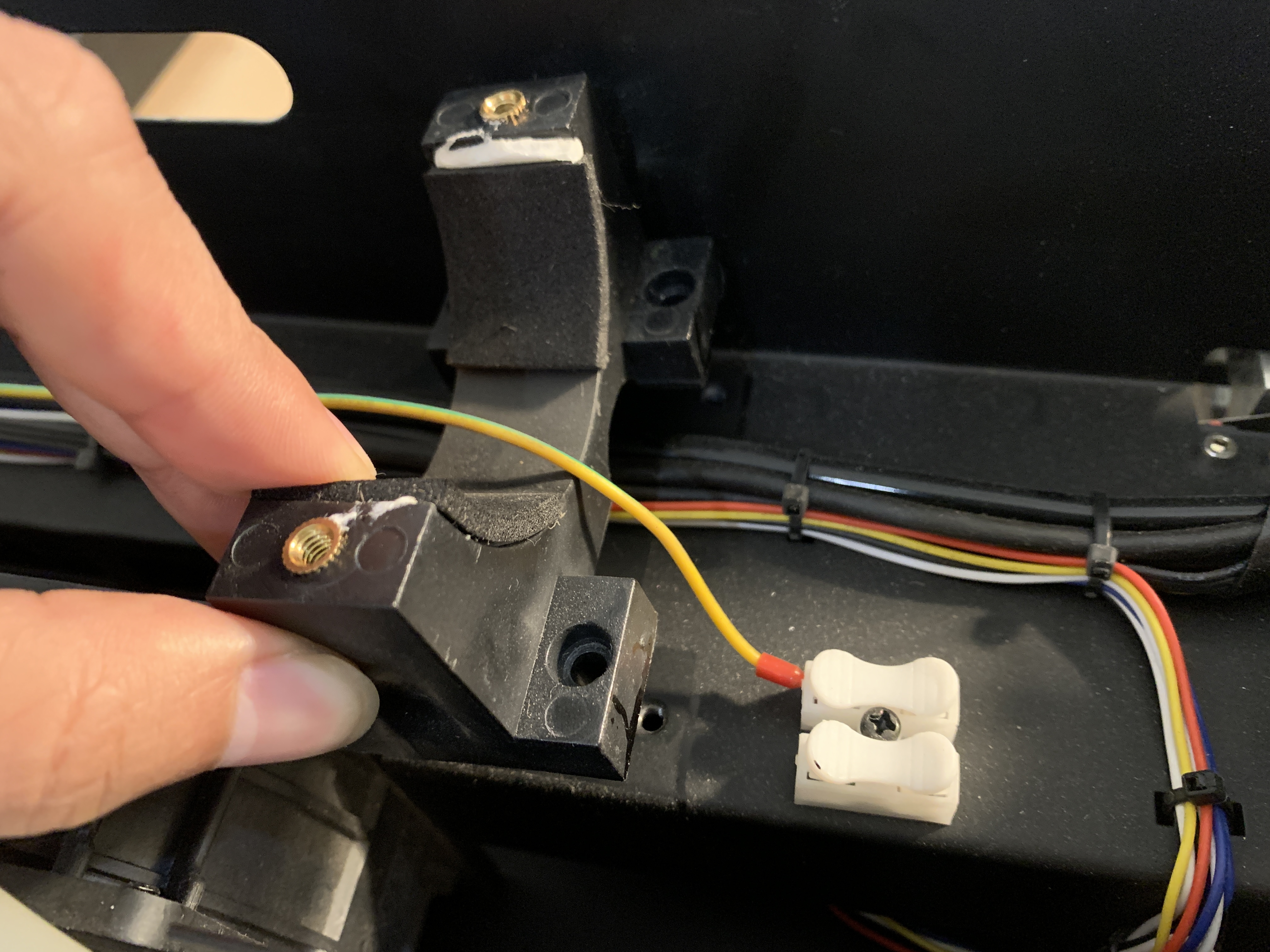

Steg 5 - Ta bort laserrörhållaren i lågspänningsänden
Använd 3 mm insexnyckeln för att lossa de fyra skruvarna på laserrörhållaren och ta bort den.

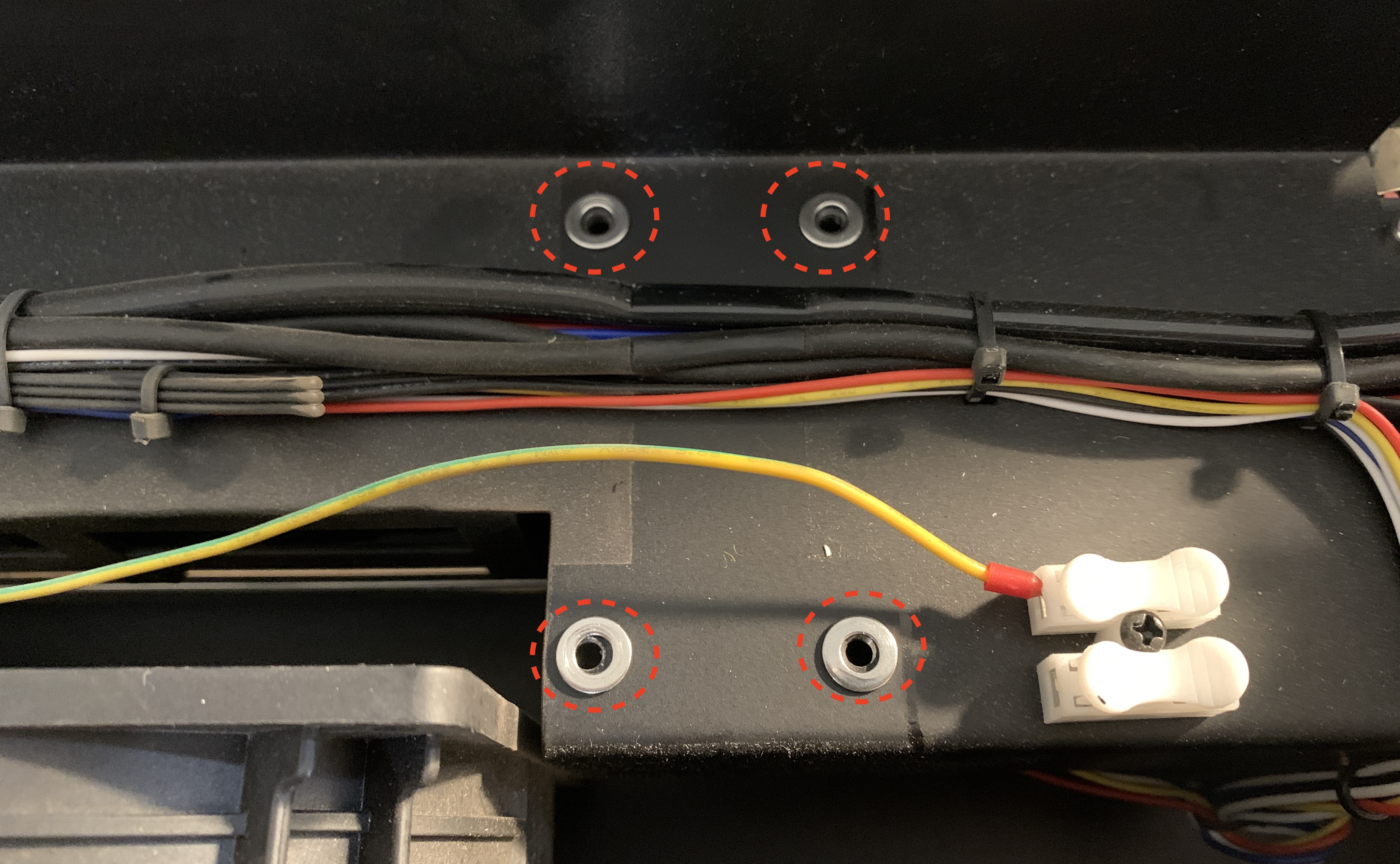

Steg 6 - Placera distansbrickorna
Placera de åtta distansbrickorna staplade två och två ovanför skruvhålen.
Steg 7 - Montera laserrörhållaren
Montera laserrörhållaren i samma riktning och fäst skruvarna med en 3 mm insexnyckel.

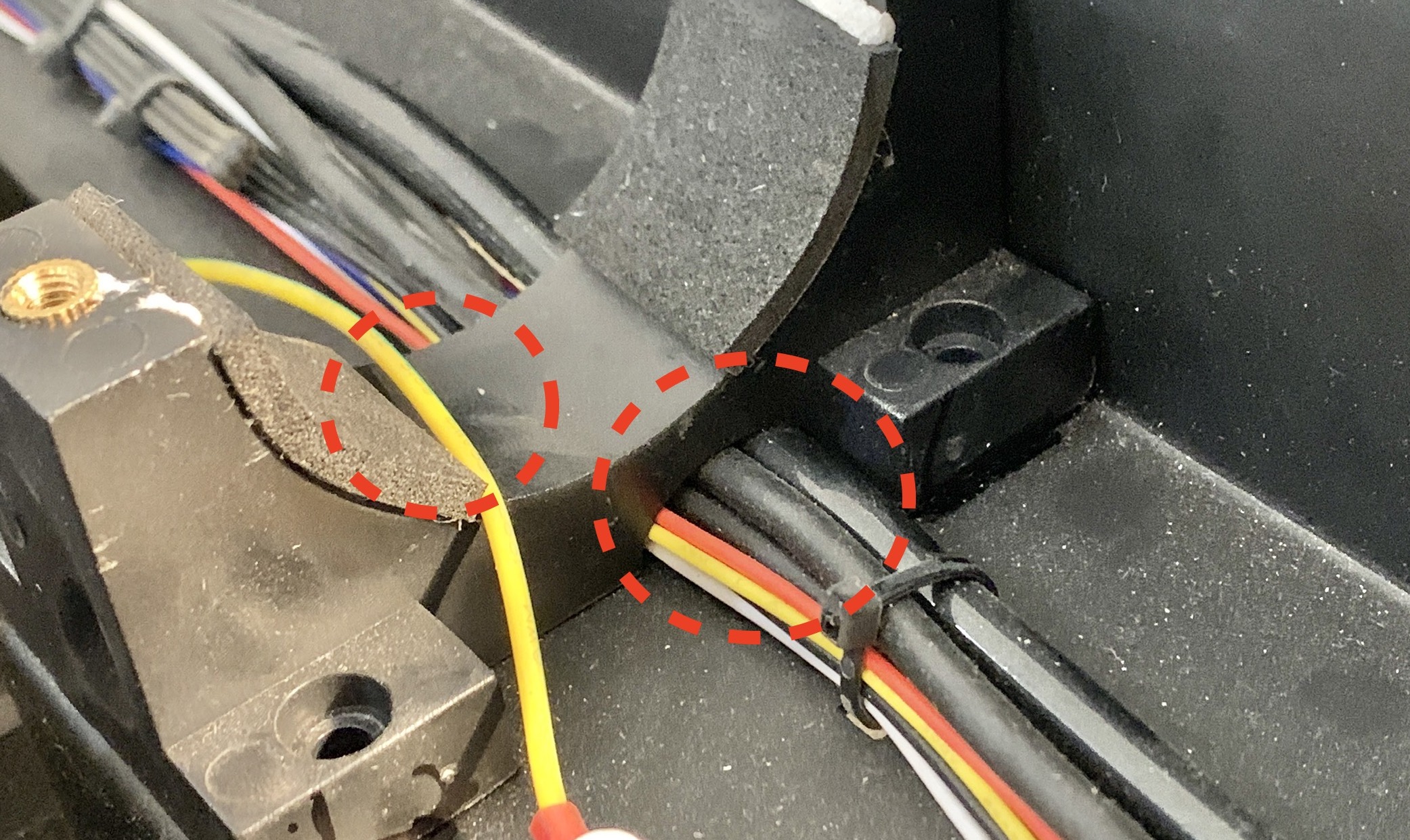

⚠︎ Se till att inte klämma kablarna.
Steg 8 - Installera laserröret
Installera laserröret och rikta in markeringen.
Använd en 3 mm insexnyckel för att skruva fast de fyra skruvarna på laserrörhållarens lock.

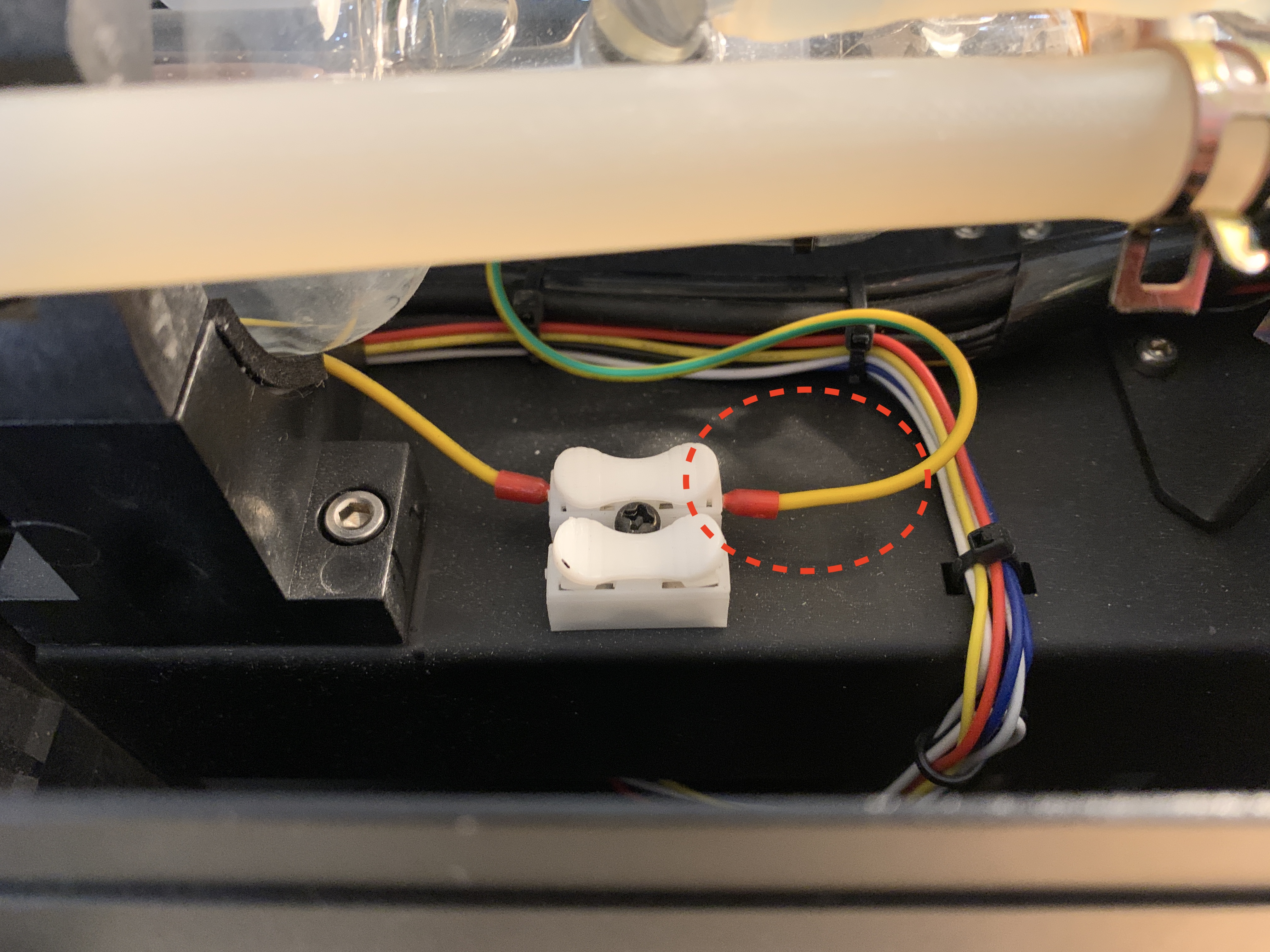

Steg 9 - Anslut lågspänningskabeln till laserröret
Steg 10 - Montera bakstycket
Skruva i de två skruvarna som fäster bakstycket.
Använd en stjärnskruvmejsel för att skruva fast bakstycket.
Steg 11 - Slå på maskinen och kontrollera punkten på den tredje spegeln

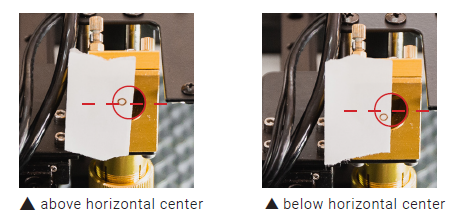

Kontrollera om punkten är på eller ovanför den horisontella mittlinjen.
Fastställ resultatet och nästa åtgärd:
- Om punkten är ovanför den horisontella mittlinjen >> Gå till 4-1 Justering av optisk bana
- Om punkten fortfarande är under den horisontella mittlinjen >> Gå till Step 1 och lägg till fler distansbrickor i Steg 6.
- Om punkten ligger i mitten horisontellt >> Problemet är löst
