Den optiska vägen bör kontrolleras varje månad och justeras vid behov.
Tecken på felinriktad optisk väg:
- Kan inte skära igenom materialen med standardeffekthastigheten och hastigheten i Beam Studio.
- Dåliga gravyrresultat där gravyrmönstren i ett visst område blir ljusare eller djupare än andra områden, eller blir ljusare eller djupare i en viss riktning.
- Snittytan på materialet är inte vertikal efter skärning.
Följ stegen nedan för att kontrollera din optiska väg och justera den vid behov.
(De flesta bilderna i detta innehåll är från HEXA, men konceptet, logiken och metoden för att rikta in den optiska vägen är desamma för Beambox.)
Steg 1 - Verktygsförberedelse:

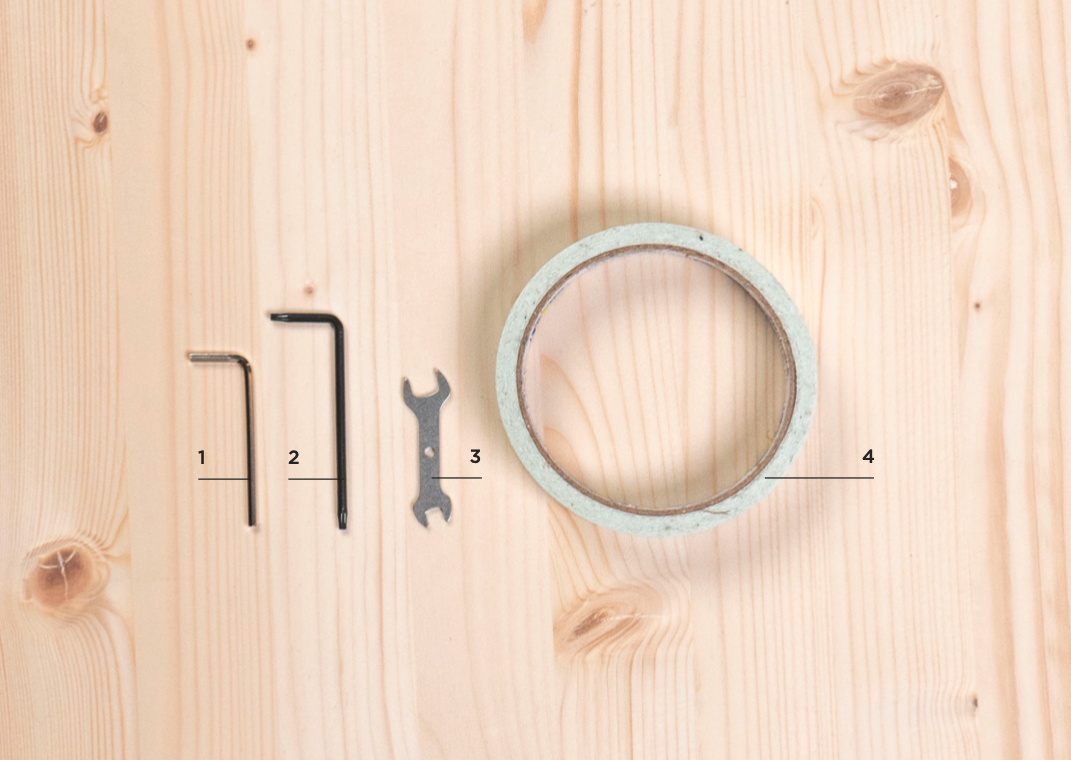

Ingår i tillbehörslådan:
1｜2,5 mm insexnyckel
2｜Torx-skruvmejsel
3｜Dubbelhuvud skiftnyckel
4｜Dubbelhäftande tejp

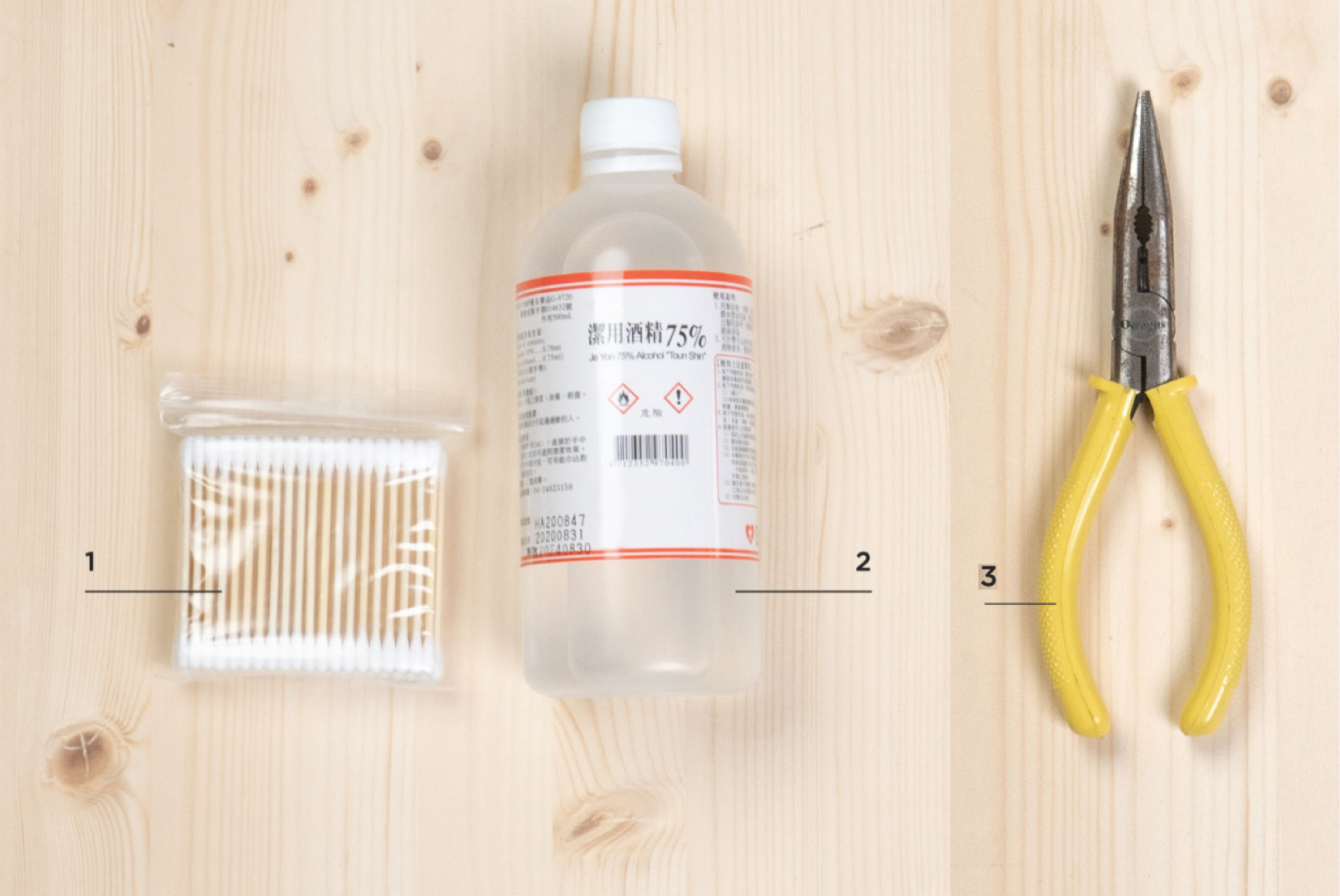

Förbered själv:
1｜Bomullspinnar
2｜Desinfektionsspray / Alkoholspray
3｜Tång
Steg 2 - Lär dig hur man skapar en puls:
A. Slå på maskinen.
B. Stäng locket.
C. Gå in i underhållsläge och vänta tills hemtagningsprocessen är klar.
D. Hitta pulsknappen.
E. Ett tryck = en puls, två tryck = två pulser, och så vidare.
#Gör alltid pulser när luckan är stängd.
Steg 3 - Öppna bakstycket på Beambox:

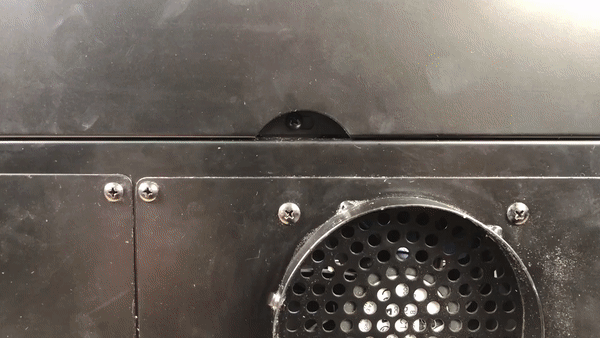

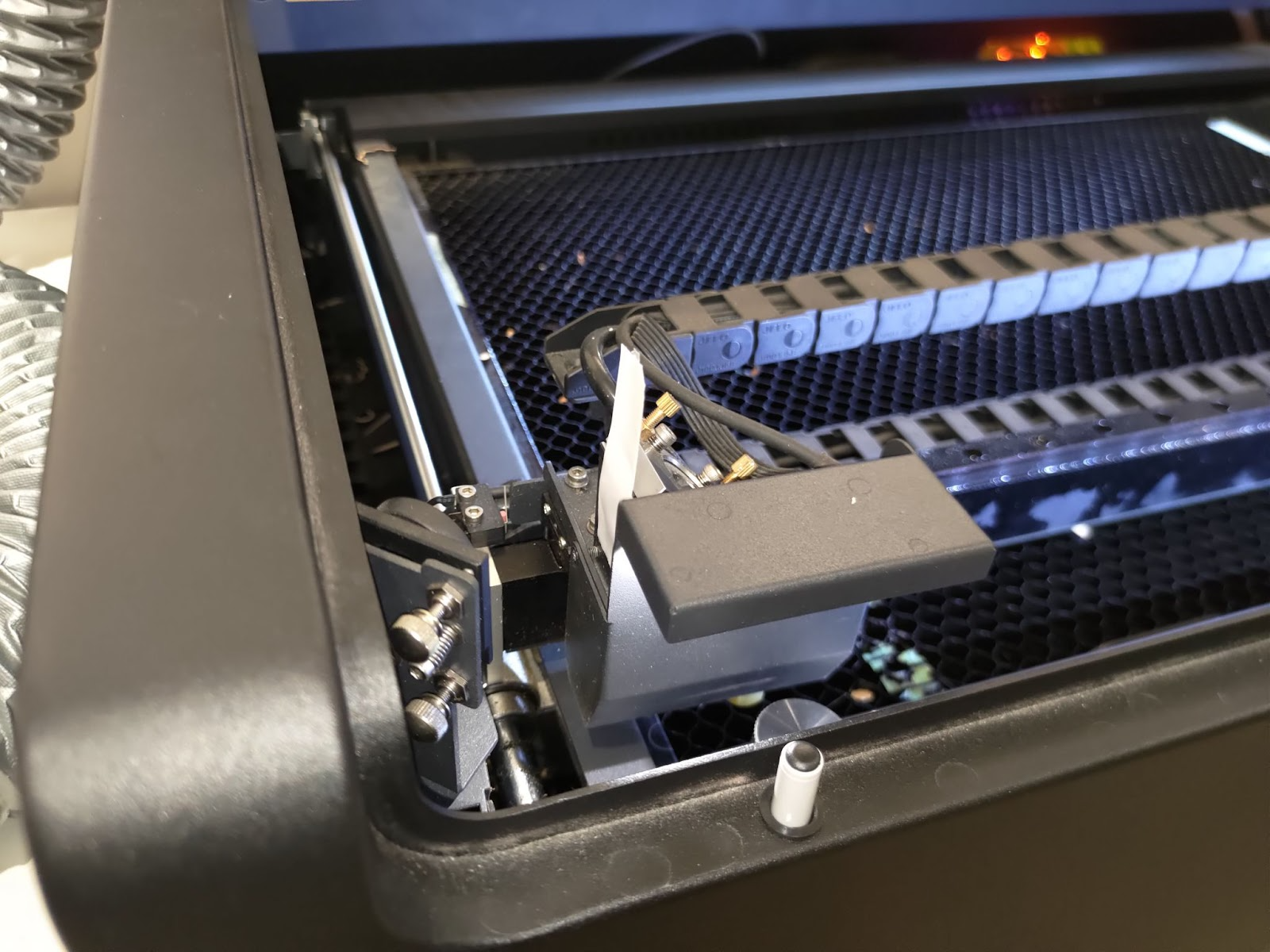

Använd stjärnskruvmejseln för att skruva loss skruven ovanför fläkten på baksidan av maskinen, och bakstycket kan öppnas efteråt.
Steg 4 - Lär känna platserna

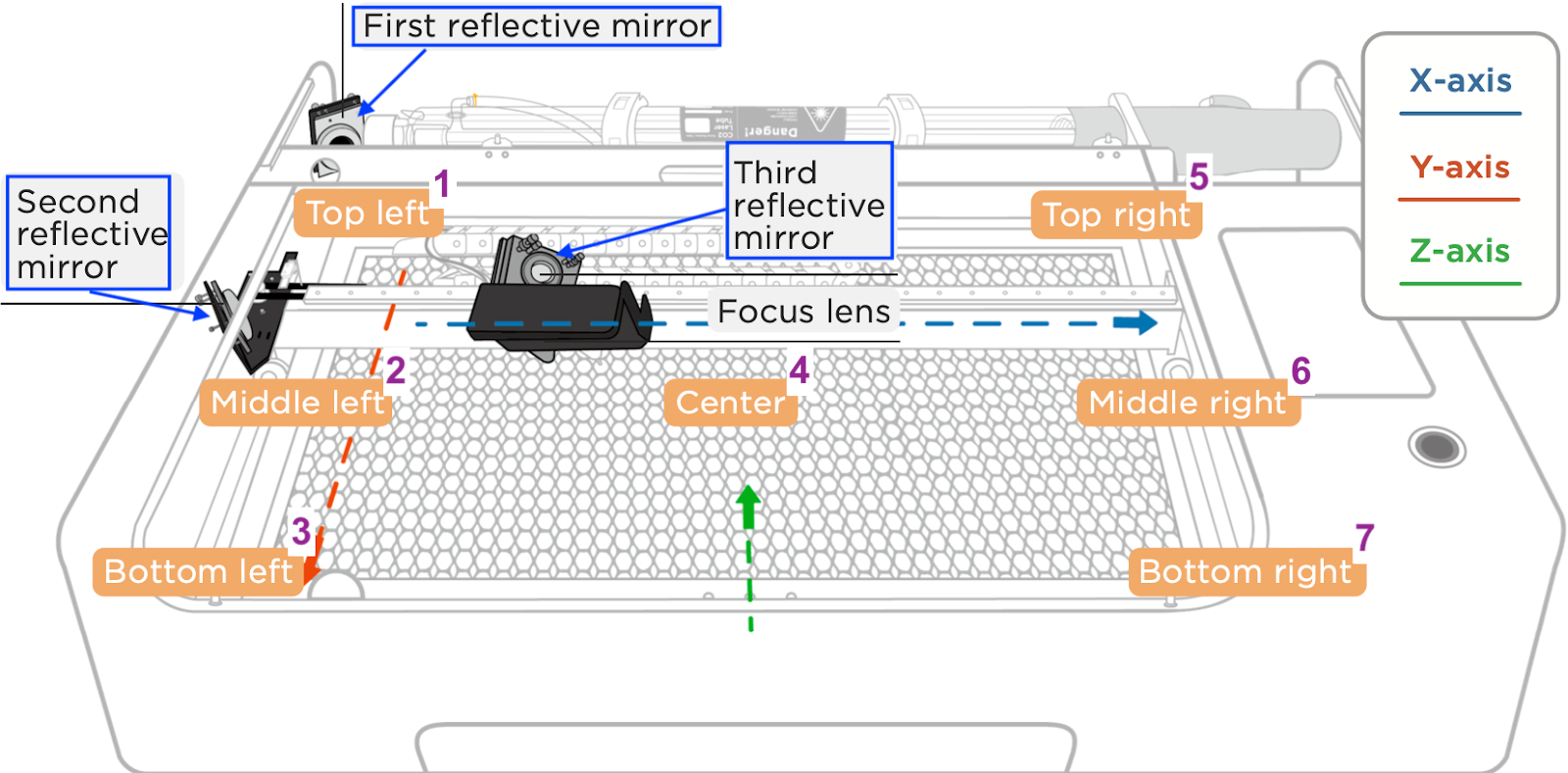

Bekanta dig med följande platser:

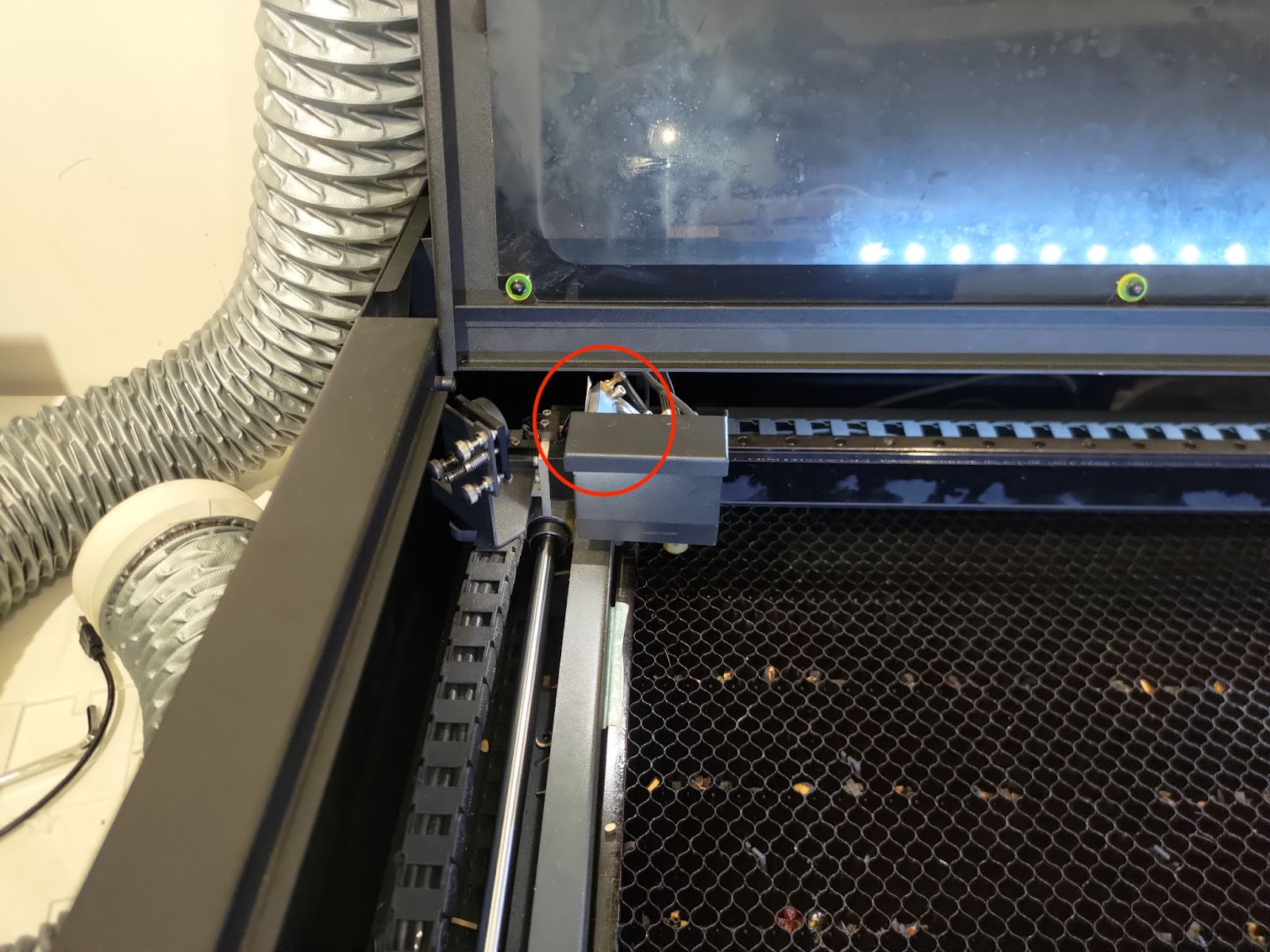

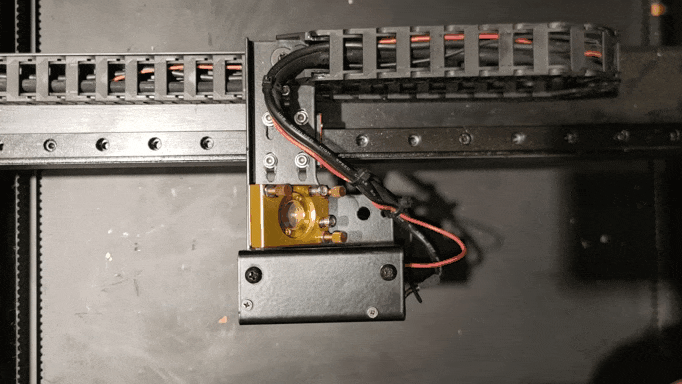

- Första reflektionsspegeln
- Andra reflektionsspegeln
- Tredje reflektionsspegeln
- 7 platser på bädden som laserhuvudet kommer att flyttas till under kontrollen.
Steg 5 - Rengör alla speglar och fokuslinser:
Följ instruktionerna i länken nedan för att rengöra alla speglar och linser.
5-4 Rengöring av speglar och linser
Steg 6 - Kontrollera laserpunkten på den första spegeln:
Detta steg är för att kontrollera om laserröret och maskinen är i gott skick.
Stegöversikt:
Steg 6-1 - Sätta tejp och skapa pulser:

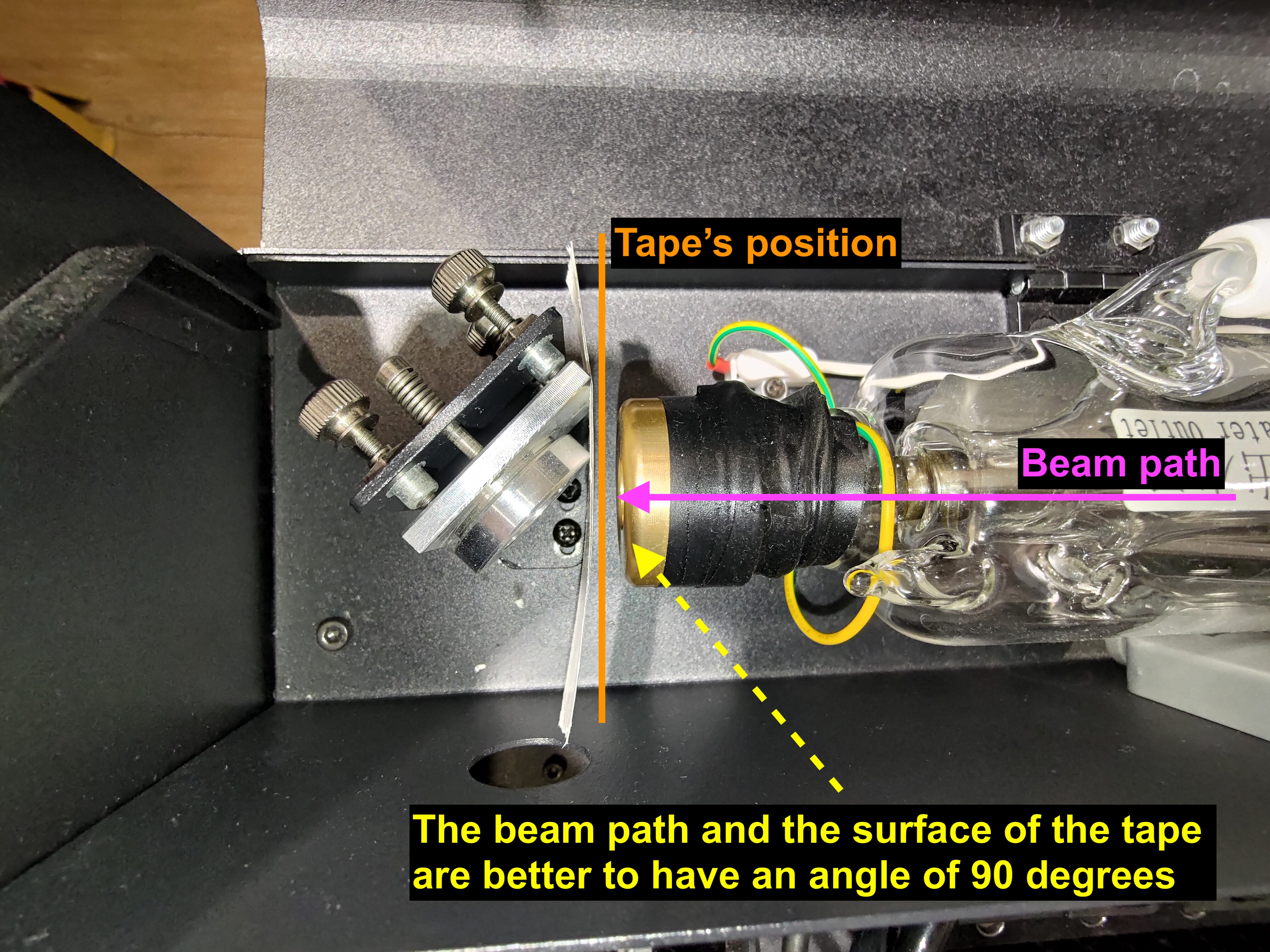

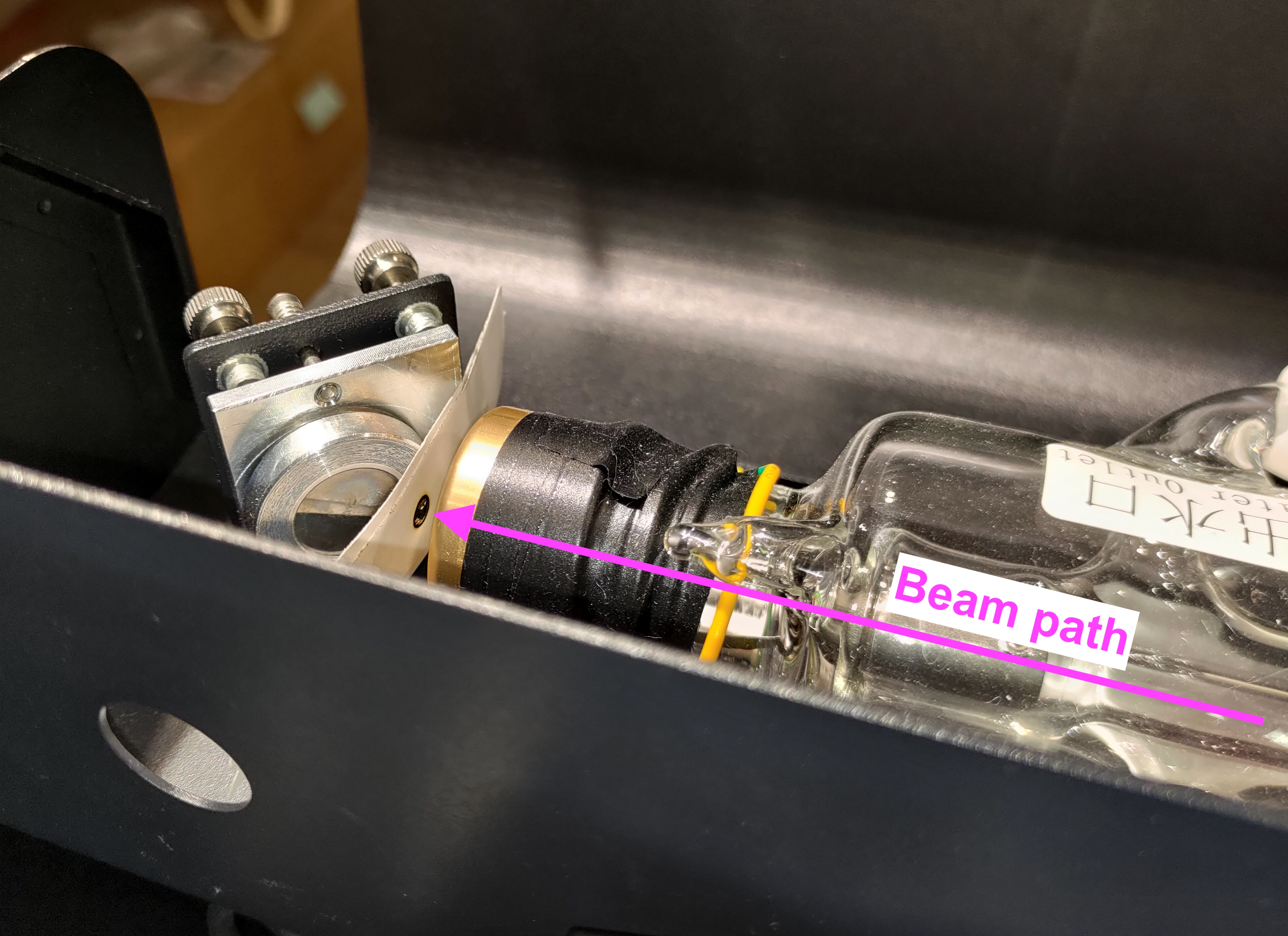

Sätt en dubbelhäftande tejp i två lager på den första spegeln, stäng bakstycket, och gör fem pulser.
Steg 6-2 - Kontrollera formen på punkten på tejpen:

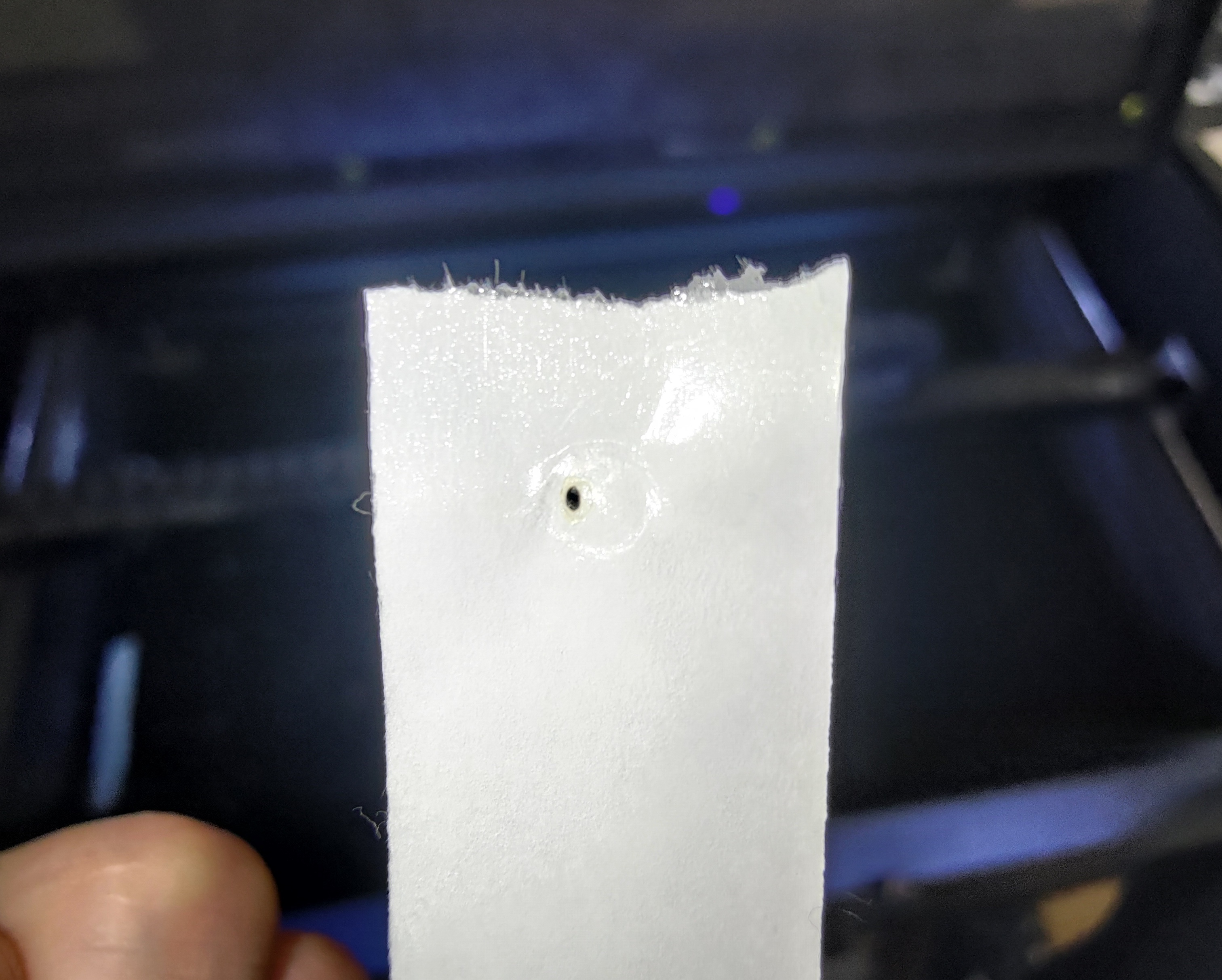

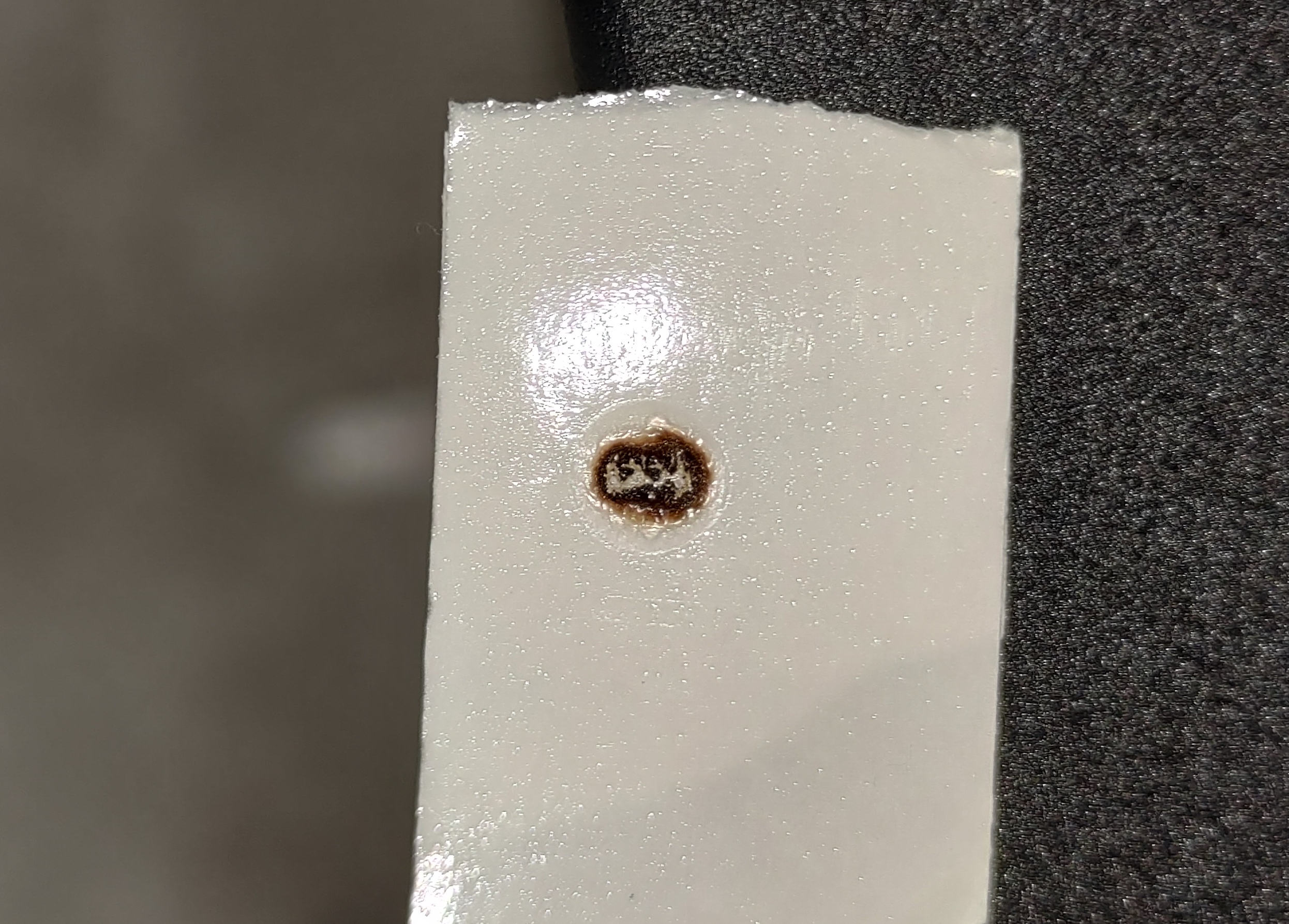

Formen bör vara så rund som möjligt, och den första biten dubbelhäftande tejp framför bör vara bränd.

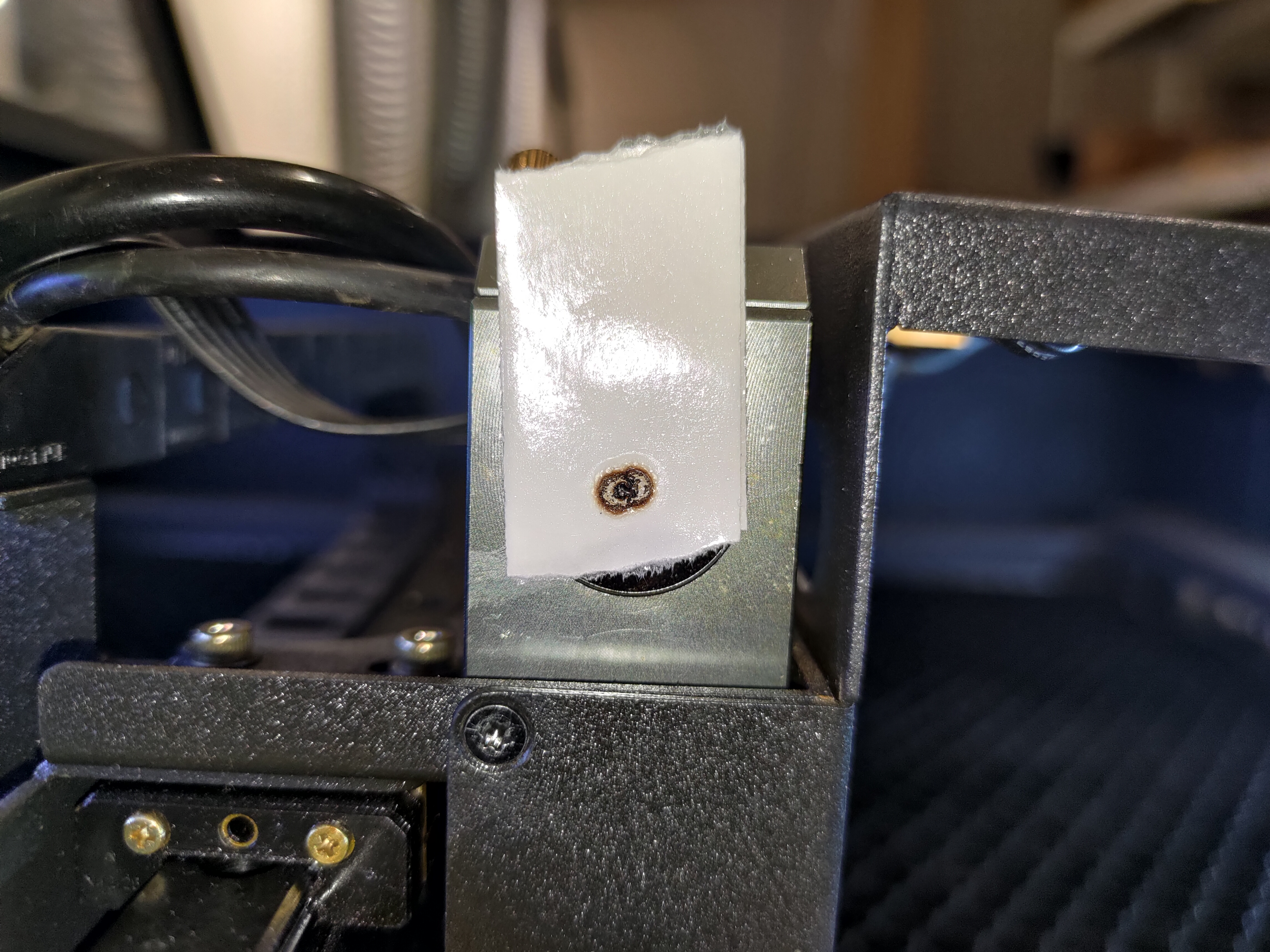

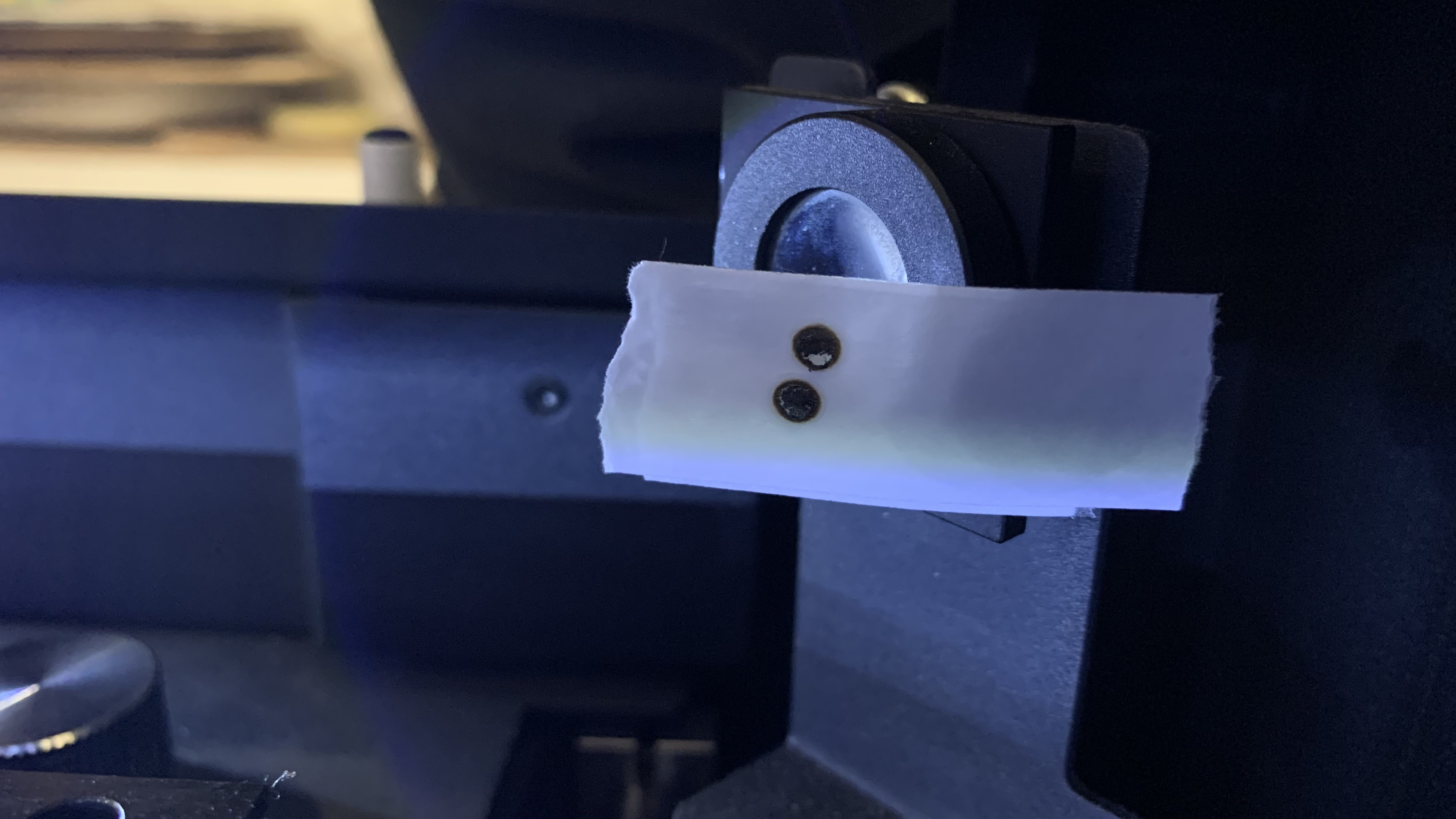

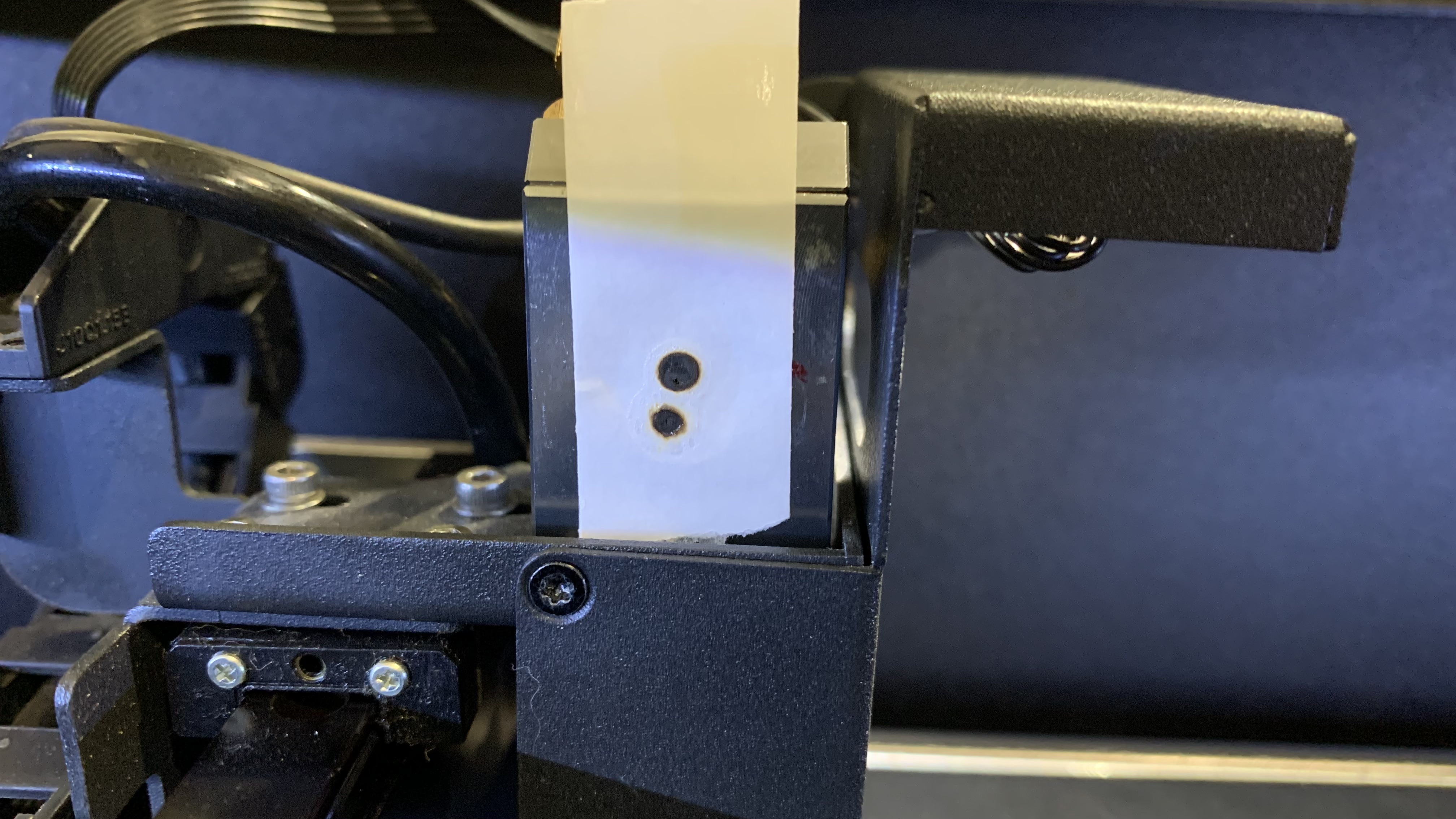

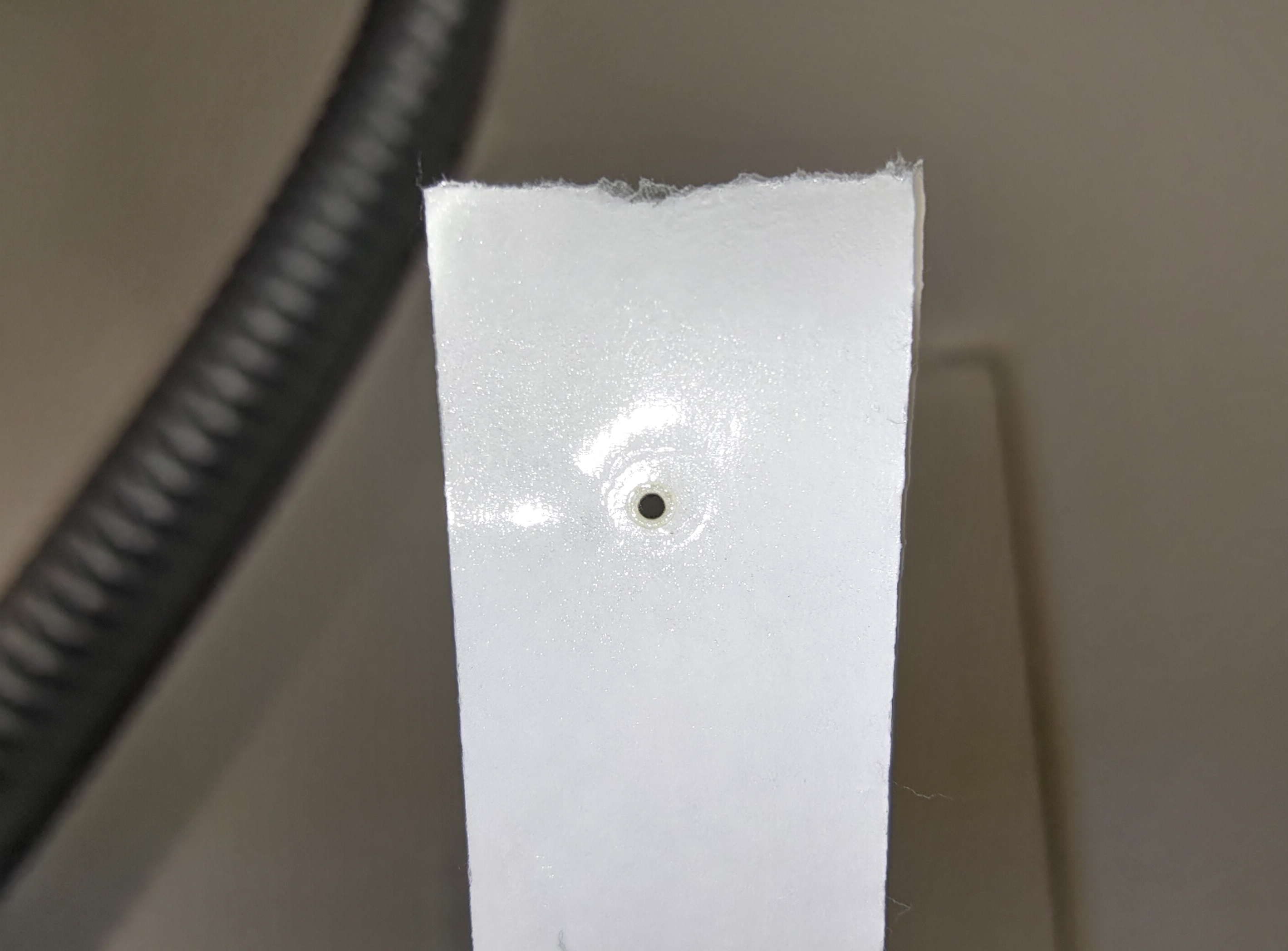

Bra exempel:

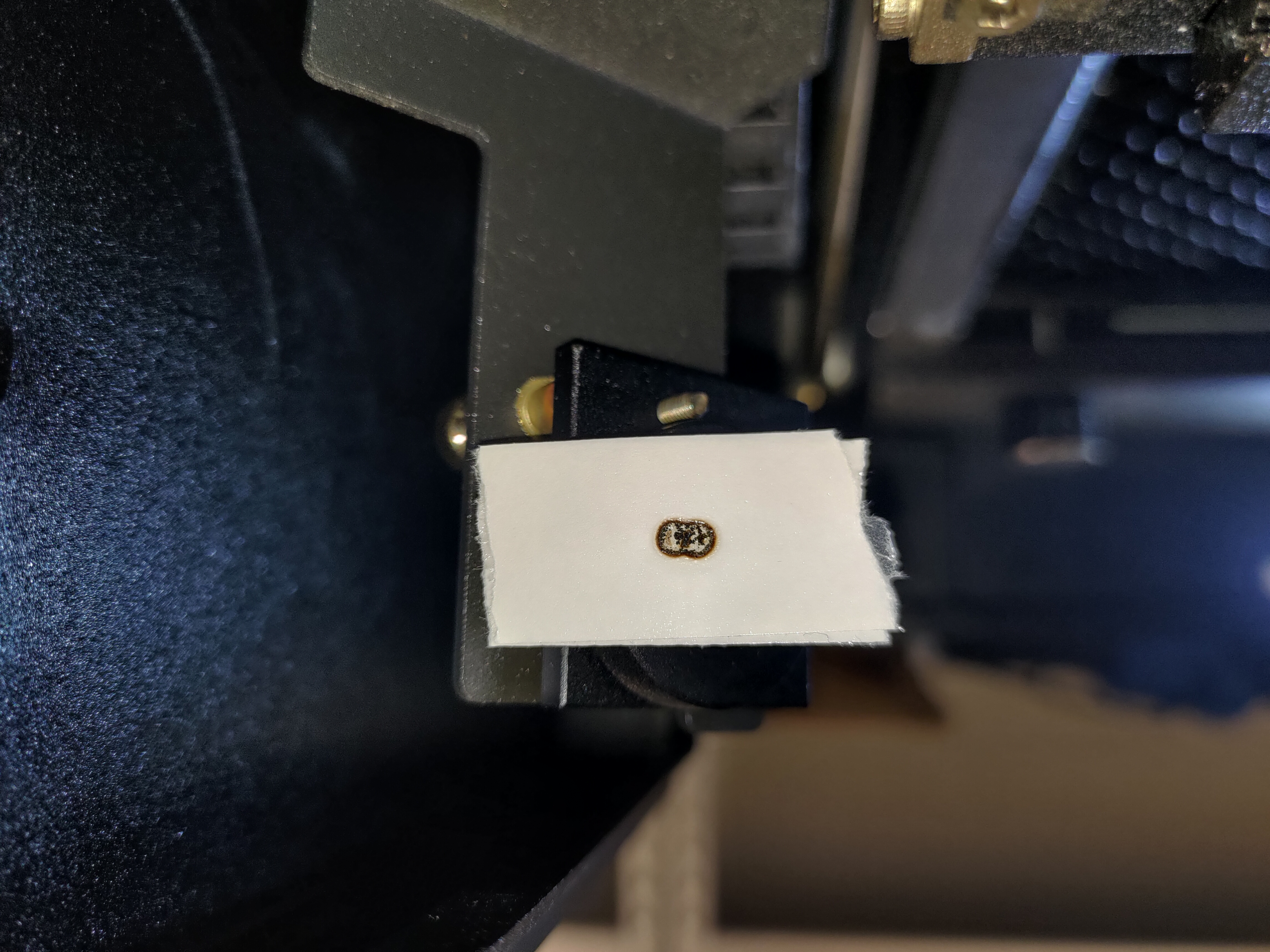

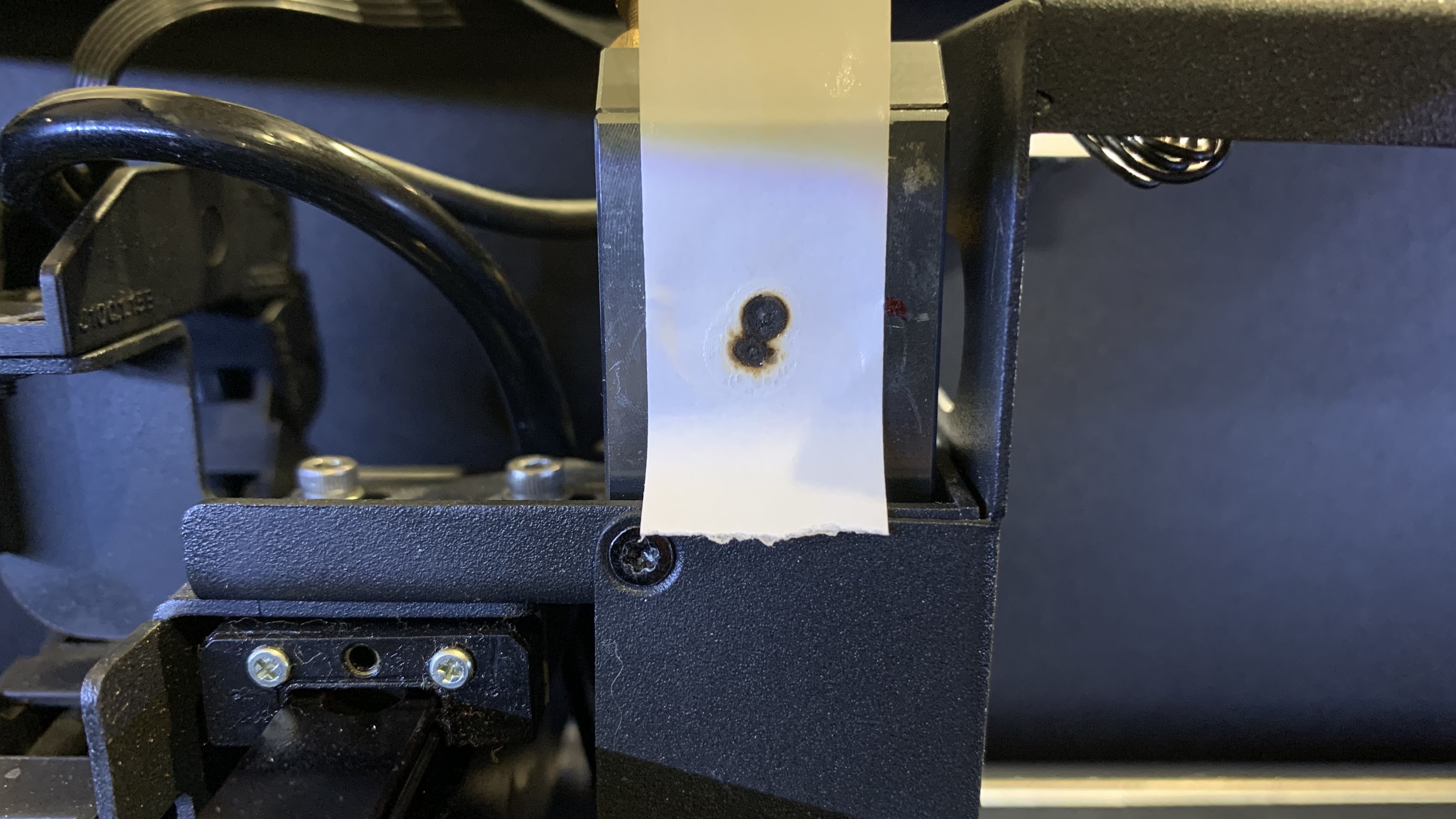

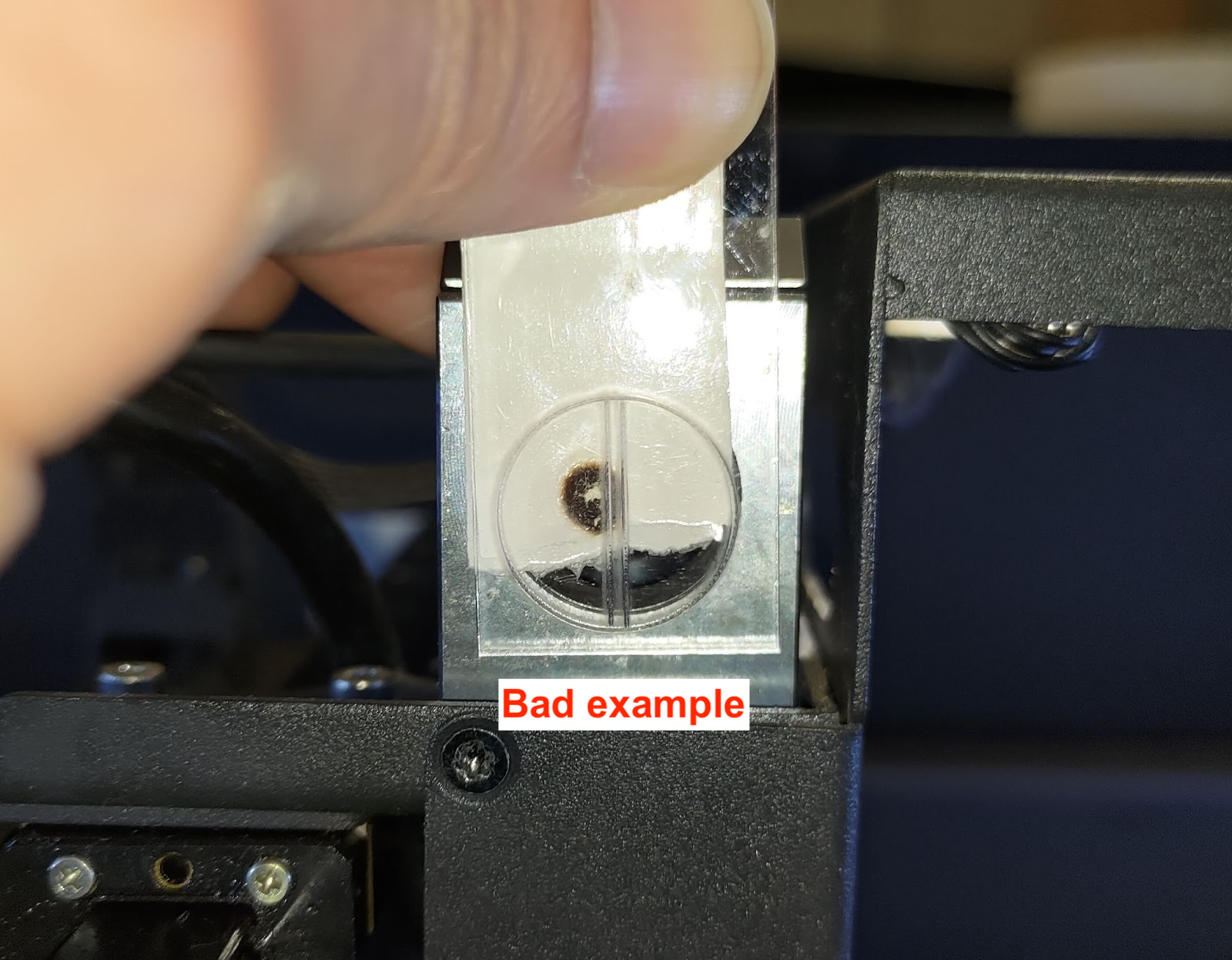

Dåligt exempel:
Steg 6-3 - Samla in den första spegeltejpen:
Placera den första spegeltejpen på ett papper. Skriv ner positionen och antalet pulser som på bilden nedan.
Steg 6-4 - Felsökning och rapportering:
Om din punkt inte är rund, inte stark eller liknar de dåliga exemplen ovan, höj effekten till x2.0 och se om det förbättras:
-
Om punkten blir starkare indikerar det att laserröret kan ha försämrats. Du kan fortfarande slutföra OPA-processen med en ökad effekt, eller så kan du kontakta din lokala återförsäljare och meddela att röret kan ha försämrats.
-
Om punkten inte blir starkare eller fortfarande har en konstig form, kontakta din lokala återförsäljare för ytterligare hjälp.
(Vänligen dela med dig av fotot på ditt pulsresultat på den första spegeln till din återförsäljare.)
Steg 7 - Kontrollera banan från den första till den andra spegeln:
Detta steg är för att kontrollera om banan är inriktad från den första spegeln till den andra spegeln.
Stegöversikt:

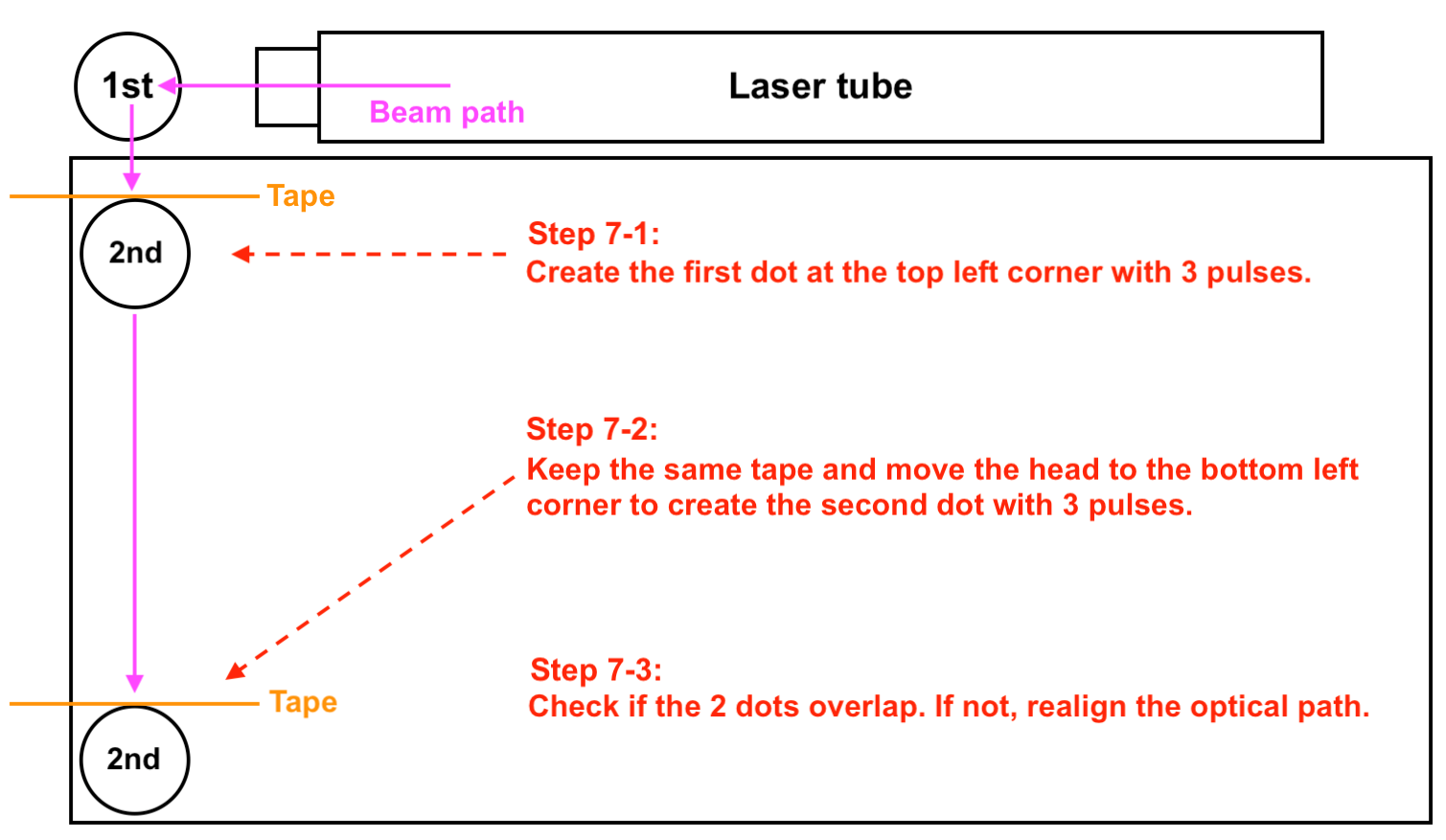

Steg 7-1 - Skapa den första punkten för det övre vänstra läget:
Placera en dubbel tejp på den andra spegeln och flytta huvudet till det övre vänstra hörnet.
Gör tre pulser för att skapa den första punkten.
Steg 7-2 - Skapa den andra punkten för det nedre vänstra läget:
Behåll samma tejp på den andra spegeln och flytta huvudet till det nedre vänstra hörnet.
Gör tre pulser för att skapa den andra punkten.
Om det inte finns någon punkt i det nedre vänstra läget indikerar det att banan är dramatiskt felinriktad.
Vänligen flytta huvudet till mitten-vänster-positionen och försök skapa en punkt i mitten till vänster.
Steg 7-3 - Kontrollera om den första och den andra punkten överlappar

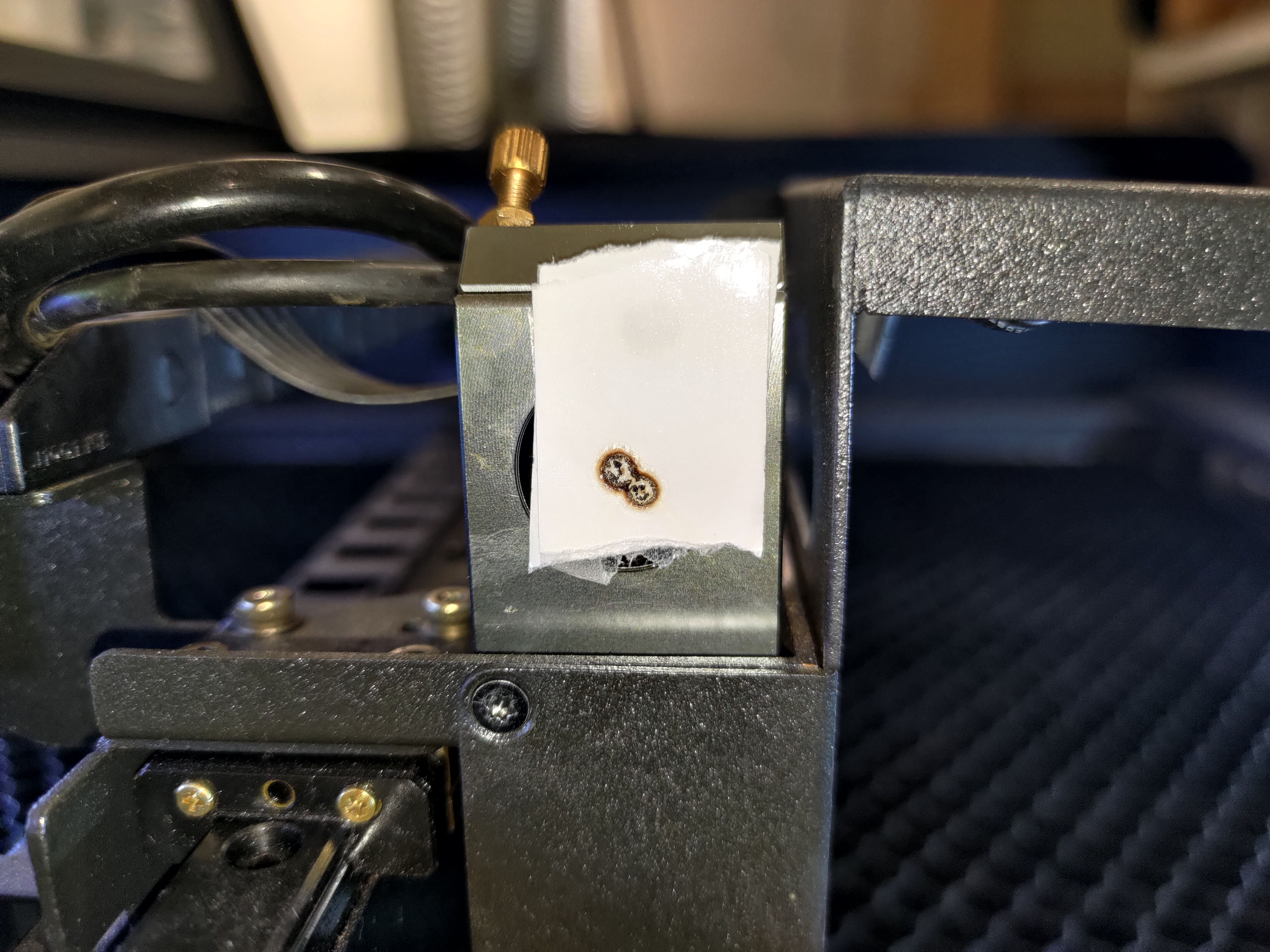

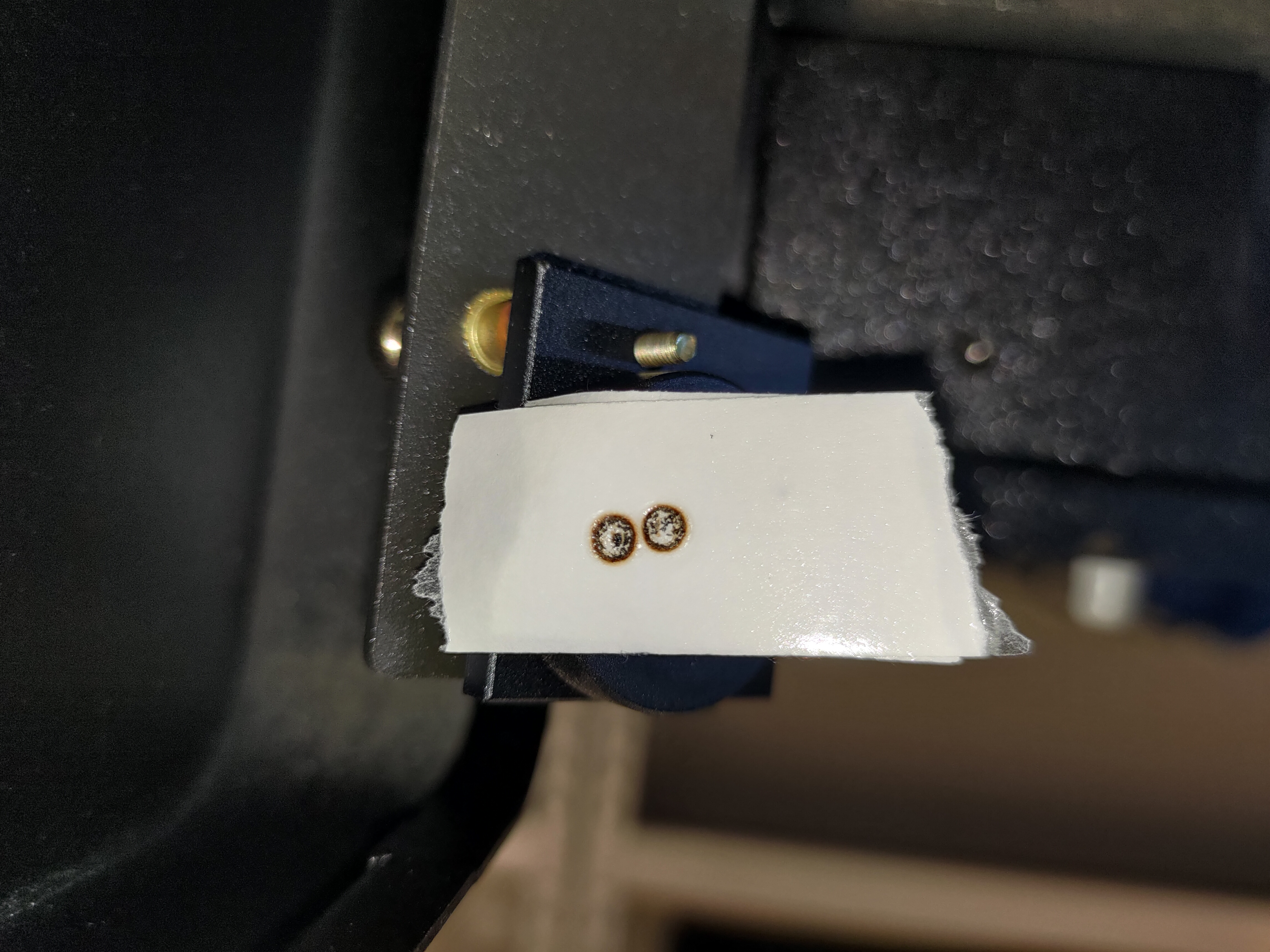

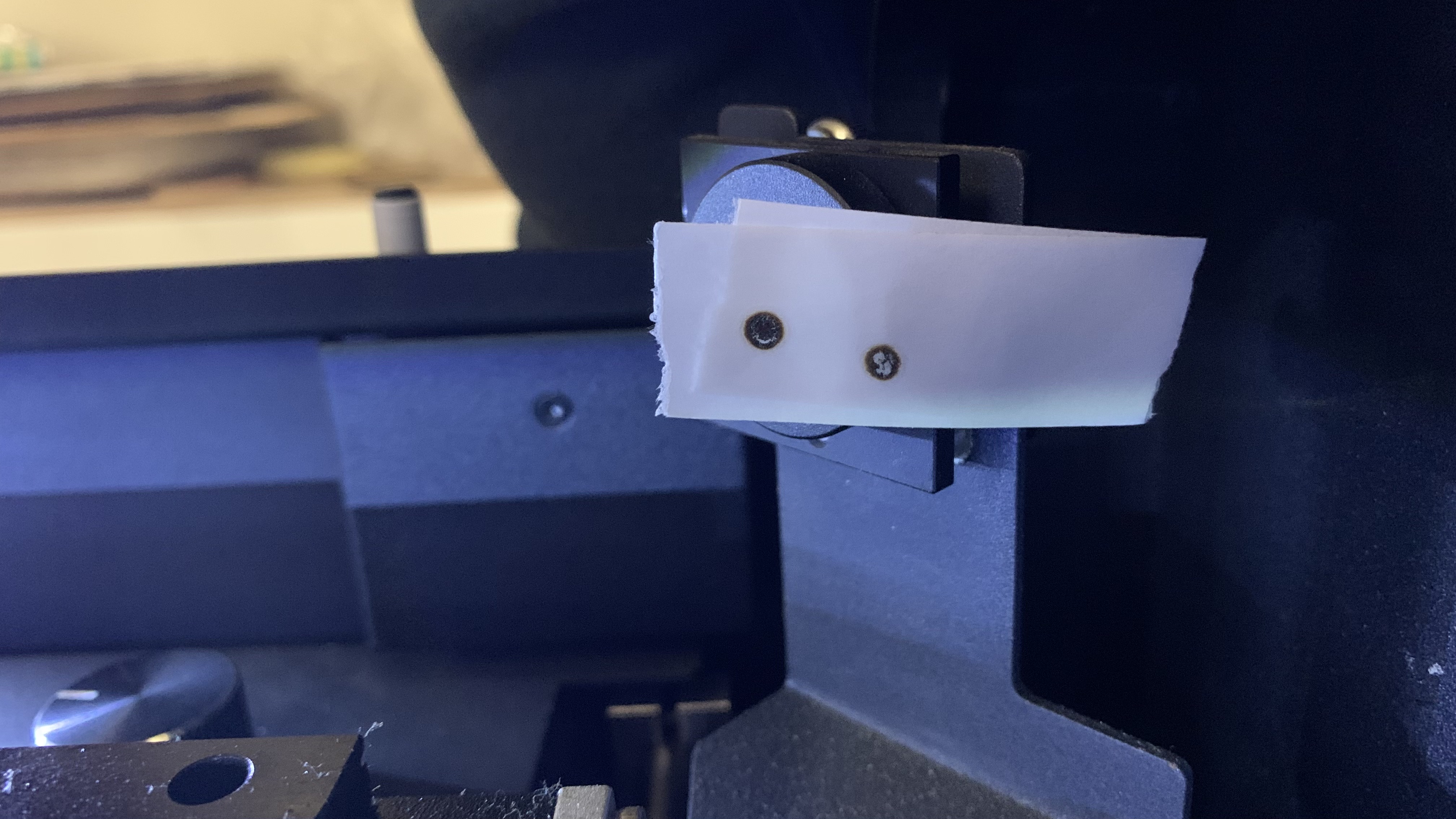

Om dina punkter överlappar perfekt, som i det goda exempelfotot, indikerar det att banan är korrekt inriktad.
Du kan gå vidare till Steg 7-5.
Om de inte överlappar, som i de dåliga exemplen nedan, indikerar det att från den första spegeln till den andra spegeln är den optiska banan felinriktad och den första spegeln måste justeras.
Bra exempel:
Dåligt exempel:
Steg 7-4 - Justera banan från den 1:a spegeln till den 2:a spegeln:
Detta steg kommer att lära dig hur man justerar banan från den 1:a spegeln till den 2:a spegeln genom att justera skruvarna på den 1:a spegeln.
Det finns tre skruvar på den 1:a spegeln, och att rotera dem medurs eller moturs kommer att ändra strålbanan, vilket betyder att den andra punktens position kommer att ändras.
Observera att varje gång du justerar skruven kan banan ändras. För att säkerställa noggrannhet rekommenderas det att ta bort den gamla tejpen med de tidigare punkterna och använda en ny tvålagerstejp för att bekräfta om de nya punkterna överlappar.
Steg 7-4-1 - Rikta in skruven som ska justeras:
Bestäm positionen för din andra punkt och rikta in skruven och dess rotationsriktning.

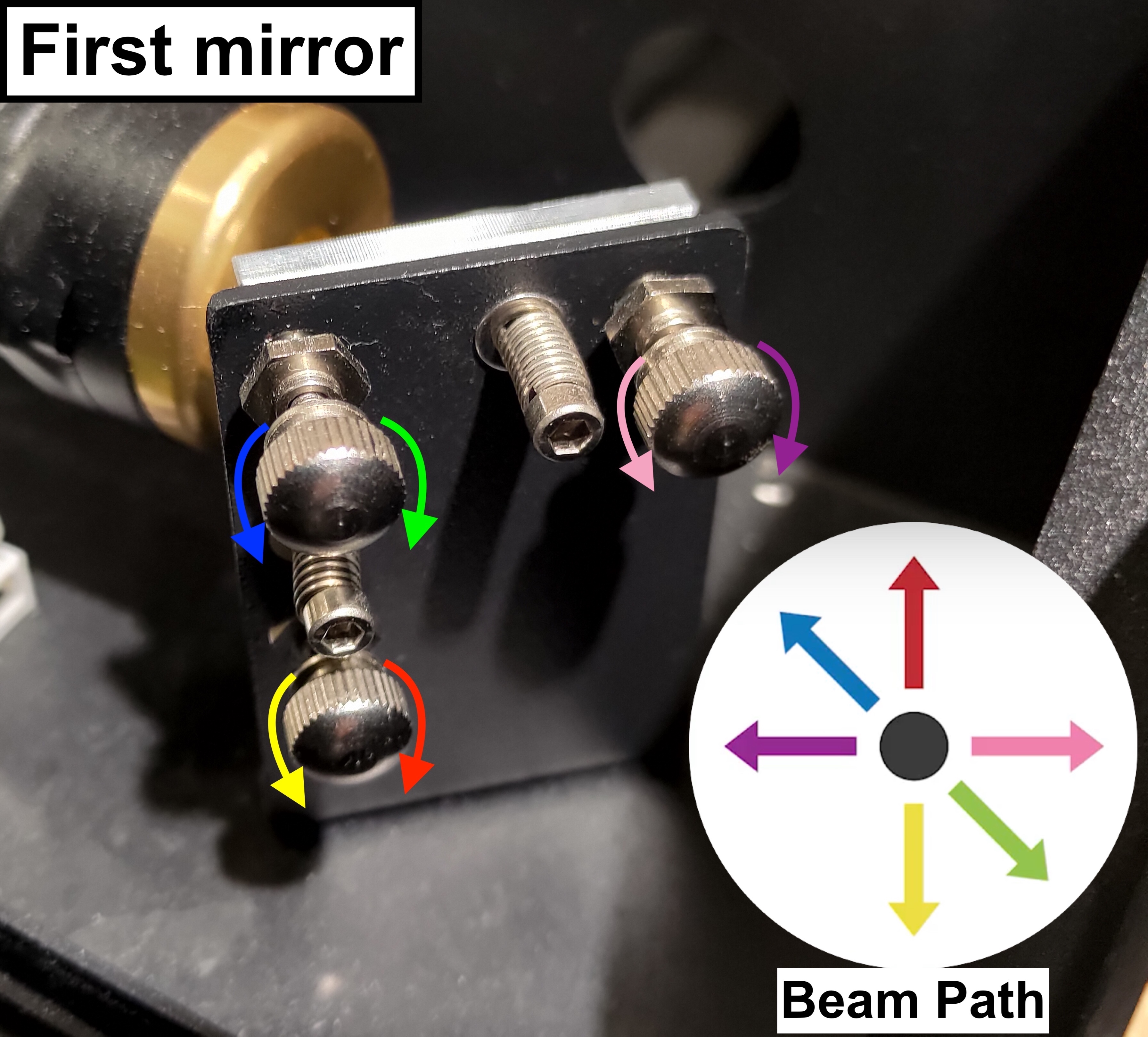

Vänligen se bilden nedan och hitta numret som liknar din andra punkts position:

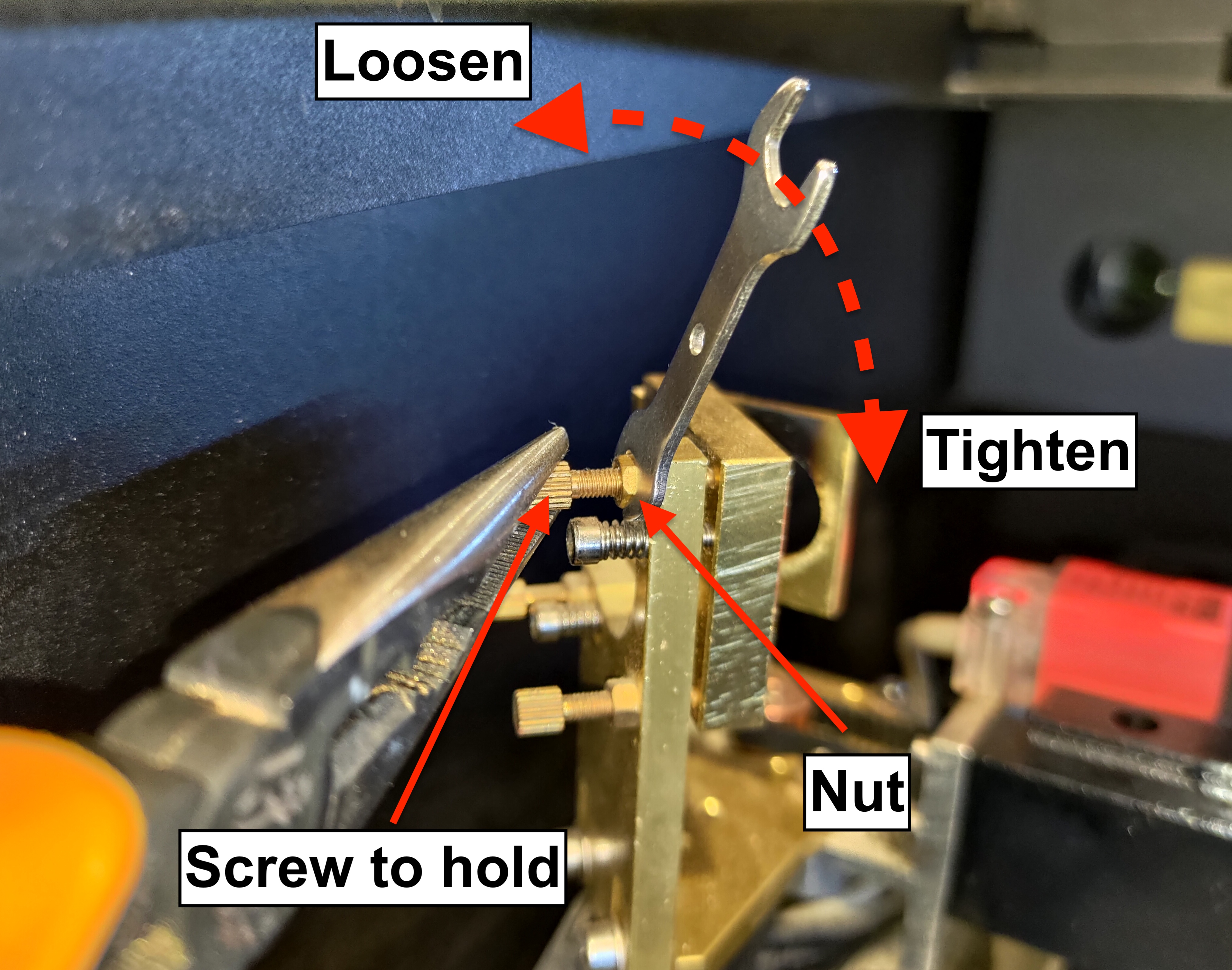

Innan du justerar skruven, lär dig hur man lossar muttern ordentligt:
- Spraya först alkohol på muttrarna för att smälta gelen eller limmet och vänta i några sekunder.
- Använd sedan tången för att hålla skruven, lossa sedan muttern med den dubbelhövdade skiftnyckeln genom att vrida den moturs.
För #1:
Den andra punkten måste gå ner till höger för att överlappa den första punkten
Skruven uppe till vänster måste roteras medurs. Vänligen se bilden nedan.
För #2:
Den andra punkten måste gå rakt ner för att överlappa den första punkten.
Skruven nere till vänster måste roteras moturs. Vänligen se bilden nedan.
För #3:
Den andra punkten måste först gå ner och sedan gå till vänster för att överlappa den första punkten.
Skruven nere till vänster måste roteras moturs för att få punkten att gå ner.
Den övre högra skruven måste vridas medurs för att punkten ska gå åt vänster.
Vänligen se bilden nedan.
För #4:
Den andra punkten måste gå åt höger för att överlappa den första punkten.
Den övre högra skruven måste vridas moturs. Vänligen se bilden nedan.
För #5:
Den andra punkten måste gå åt vänster för att överlappa den första punkten.
Den övre högra skruven måste vridas medurs. Vänligen se bilden nedan.
För #6:
Den andra punkten måste först gå åt höger och sedan uppåt för att överlappa den första punkten.
Den övre högra skruven måste vridas moturs för att punkten ska gå åt höger.
Den nedre vänstra skruven måste vridas medurs för att punkten ska gå uppåt.
Vänligen se bilden nedan.
För #7:
Den andra punkten måste gå rakt upp för att överlappa den första punkten.
Den nedre vänstra skruven måste vridas medurs. Vänligen se bilden nedan.
För #8:
Den andra punkten måste gå upp till vänster för att överlappa den första punkten
Den övre vänstra skruven måste vridas moturs. Vänligen se bilden nedan.
Steg 7-4-2 - Dra åt muttern efter justering:
Vänligen dra åt muttern efter att ha justerat skruven genom att vrida den medurs.
Steg 7-5 - Samla den 2:a spegeltejpen:
Sätt 2:a spegeln tejpa på papperet. Skriv ner positionen och antalet pulser som på bilden nedan.
Steg 8 - Kontrollera banan från den 2:a till den 3:e spegeln:
Detta steg är för att kontrollera om banan är inriktad från den 2:a spegeln till den 3:e spegeln.
Stegöversikt:

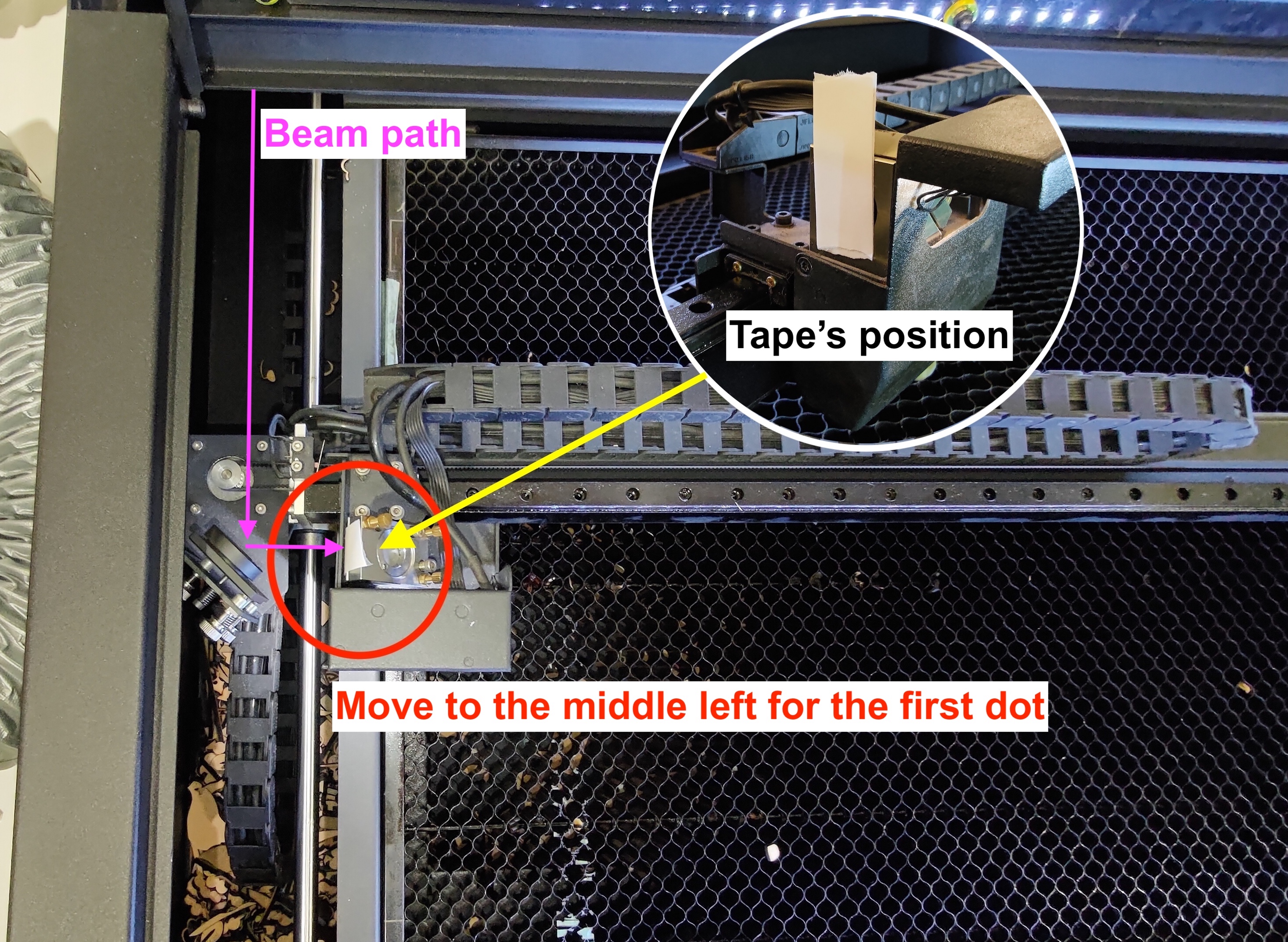

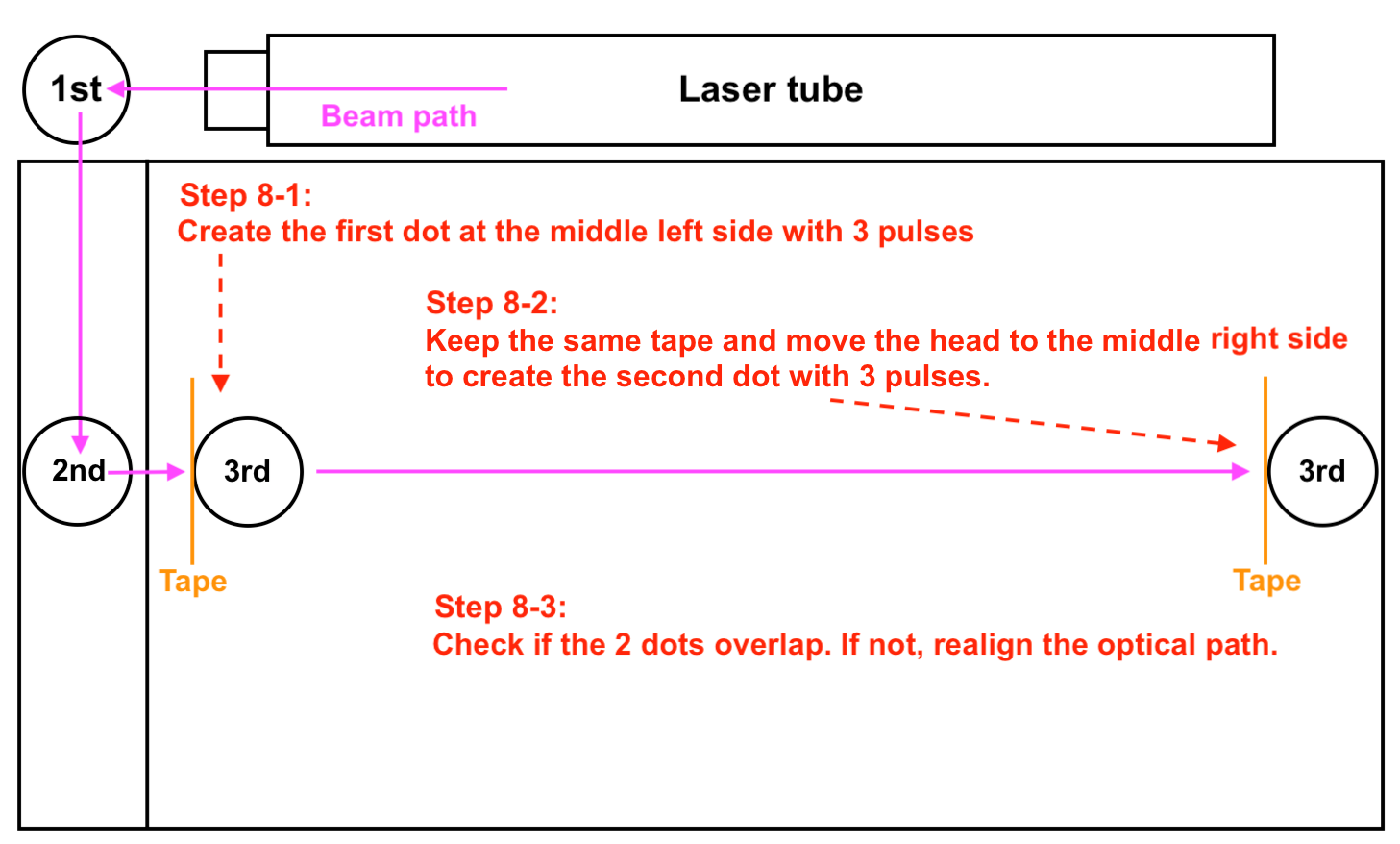

Steg 8-1 - Skapa den första punkten för mitten-vänster position:
Placera en tvålagerstejp på den 3:e spegeln och flytta huvudet till mitten-vänster position.
Gör tre pulser för att skapa den första punkten.
Steg 8-2 - Skapa den andra punkten för mitten-höger position:
Behåll samma tejp på den 3:e spegeln och flytta huvudet till mitten-höger position.
Gör tre pulser för att skapa den andra punkten.
Steg 8-3 - Kontrollera om den första och den andra punkten överlappar
Om dina punkter överlappar perfekt, som på det goda exempelfotot nedan, indikerar det att banan är korrekt inriktad. Du kan gå vidare till Steg 8-5.
Om de inte överlappar, indikerar det att från den 2:a spegeln till den 3:e spegeln är den optiska banan felinriktad och den 2:a spegeln måste justeras.
Bra exempel:
Dåligt exempel:
Steg 8-4 - Rikta in banan från den 2:a spegeln till den 3:e spegeln:
Detta steg kommer att lära dig hur man riktar in banan från den 2:a spegeln till den 3:e spegeln genom att justera skruvarna på den 2:a spegeln.

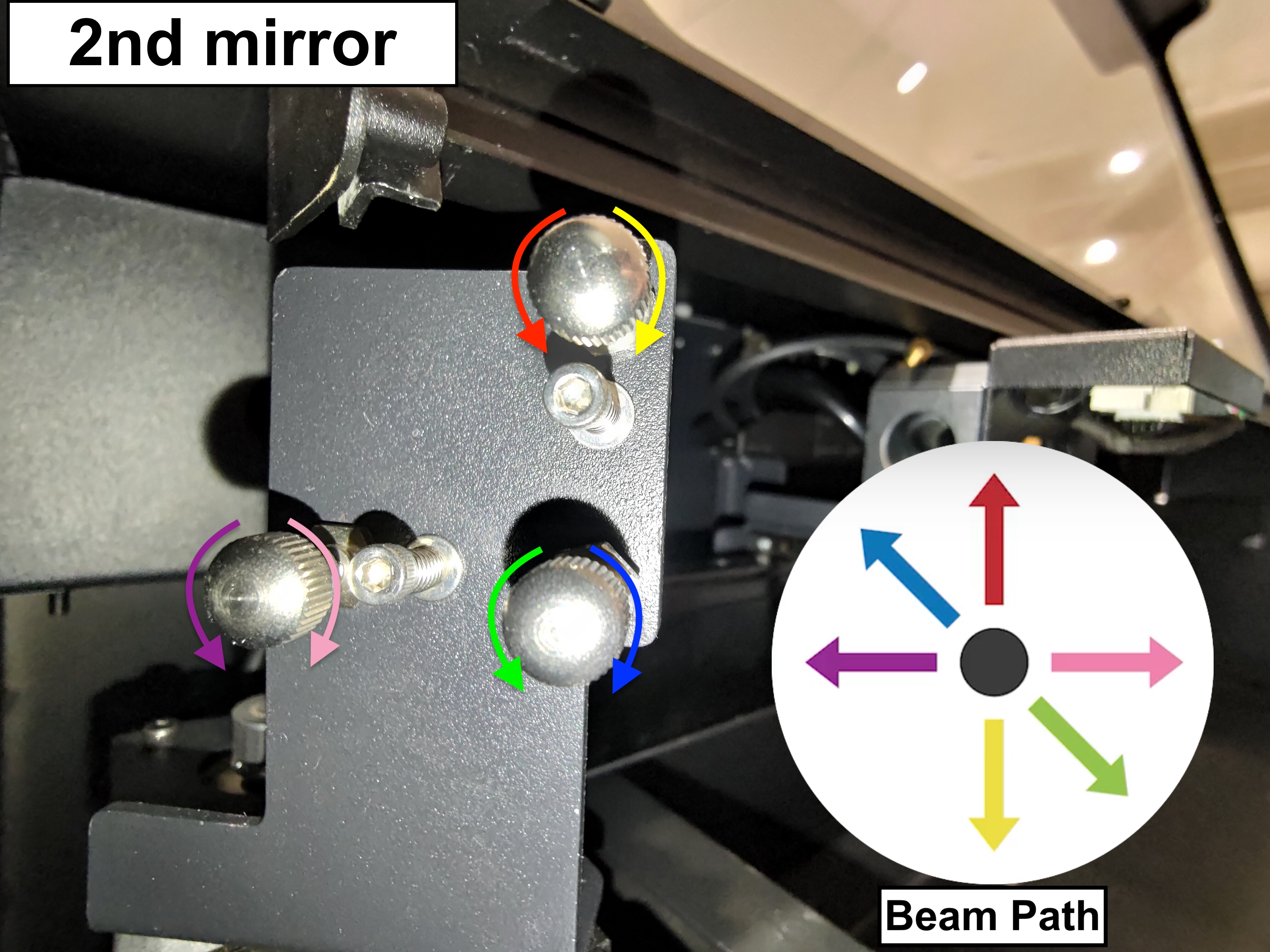

Det finns tre skruvar på den 2:a spegeln, och att vrida dem medurs eller moturs kommer att ändra strålbanan vilket betyder den andra punktens position kommer att ändras.
Observera att varje gång du justerar skruven kan banan ändras. För att säkerställa noggrannhet rekommenderas det att ta bort den gamla tejpen med de tidigare punkterna och använda en ny tvålagerstejp för att bekräfta om de nya punkterna överlappar.
Steg 8-4-1 - Rikta in skruven som kommer att justeras:
Bestäm positionen för din andra punkt och rikta in skruven och dess rotationsriktning.
Vänligen se bilden nedan och hitta numret som liknar din andra punkts position:
Innan du justerar skruven, lär dig hur man lossar muttern ordentligt:
- Spraya först alkohol på muttrarna för att smälta gelen eller limmet och vänta i några sekunder.
- Använd sedan tången för att hålla skruven, sedan lossa muttern med den dubbelhövdade skiftnyckeln med att vrida den moturs.
För #1:
Den andra punkten måste gå ner till höger för att överlappa den första punkten
Den nedre högra skruven måste vridas moturs.
Vänligen se bilden nedan.
För #2:
Den andra punkten måste gå rakt ner för att överlappa den första punkten.
Den övre högra skruven måste vridas medurs. Vänligen se bilden nedan.
För #3:
Den andra punkten måste först gå ner och sedan gå till vänster för att överlappa den första punkten.
Den övre högra skruven måste vridas medurs för att punkten ska gå ner.
Den nedre vänstra skruven måste vridas moturs för att punkten ska gå åt vänster.
Vänligen se bilden nedan.
För #4:
Den andra punkten måste gå åt höger för att överlappa den första punkten.
Den nedre vänstra skruven måste vridas medurs. Vänligen se bilden nedan.
För #5:
Den andra punkten måste gå åt vänster för att överlappa den första punkten.
Skruven nere till vänster måste roteras moturs.
Vänligen se bilden nedan.
För #6:
Den andra punkten måste först gå åt höger och sedan uppåt för att överlappa den första punkten.
Den nedre vänstra skruven måste vridas medurs för att punkten ska gå åt höger.
Den övre högra skruven måste vridas moturs för att punkten ska gå upp.
Vänligen se bilden nedan.
För #7:
Den andra punkten måste gå rakt upp för att överlappa den första punkten.
Den övre högra skruven måste vridas moturs. Vänligen se bilden nedan.
För #8:
Den andra punkten måste gå upp till vänster för att överlappa den första punkten
Den nedre högra skruven måste vridas medurs. Vänligen se bilden nedan.
Steg 8-4-2 - Dra åt muttern efter justering:
Vänligen dra åt muttern efter justering av skruven genom att vrida den medurs.
Steg 8-5 - Kontrollera punktens position vid ingången till den 3:e spegeln
Om din väg från den 2:a till den 3:e spegeln är inriktad, använd OPA-verktyget för att kontrollera om punkten är i mitten av den 3:e spegelns ingång.
Vänligen använd länk för att ladda ner filen och använd en 3 mm transparent akryl för att gravera och skära.
Verktygets cirkel kommer att matcha ingången som på bilden nedan.

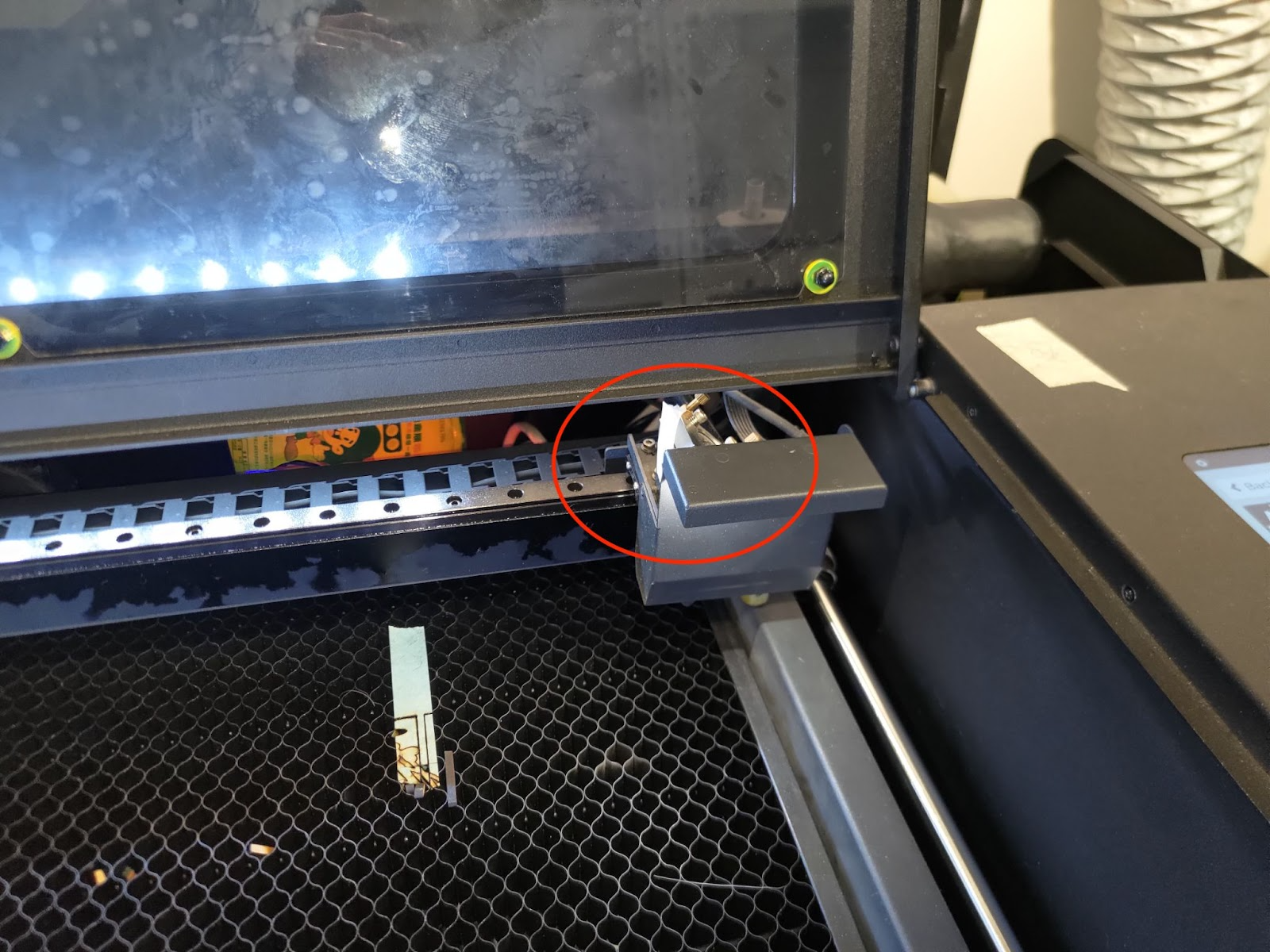

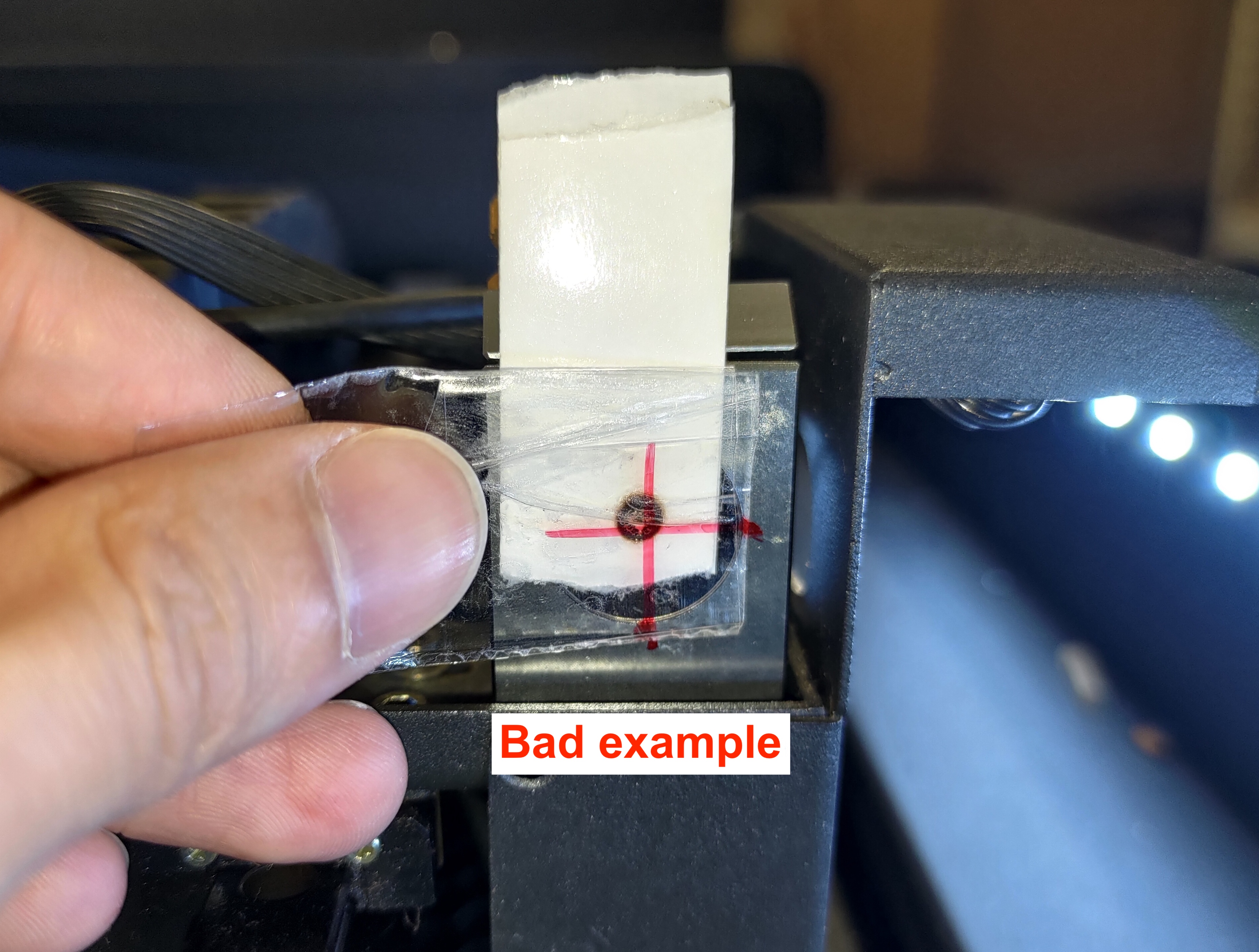

Om din maskin inte kan skära igenom någon del av bädden måste du göra ett tillfälligt verktyg.
Använd en bit transparent tejp och vik den för att innesluta den klibbiga delen.
Rita två linjer som på bilderna nedan:
Mitten av linjerna på tejpen kommer att vara mitten av den runda ingången.

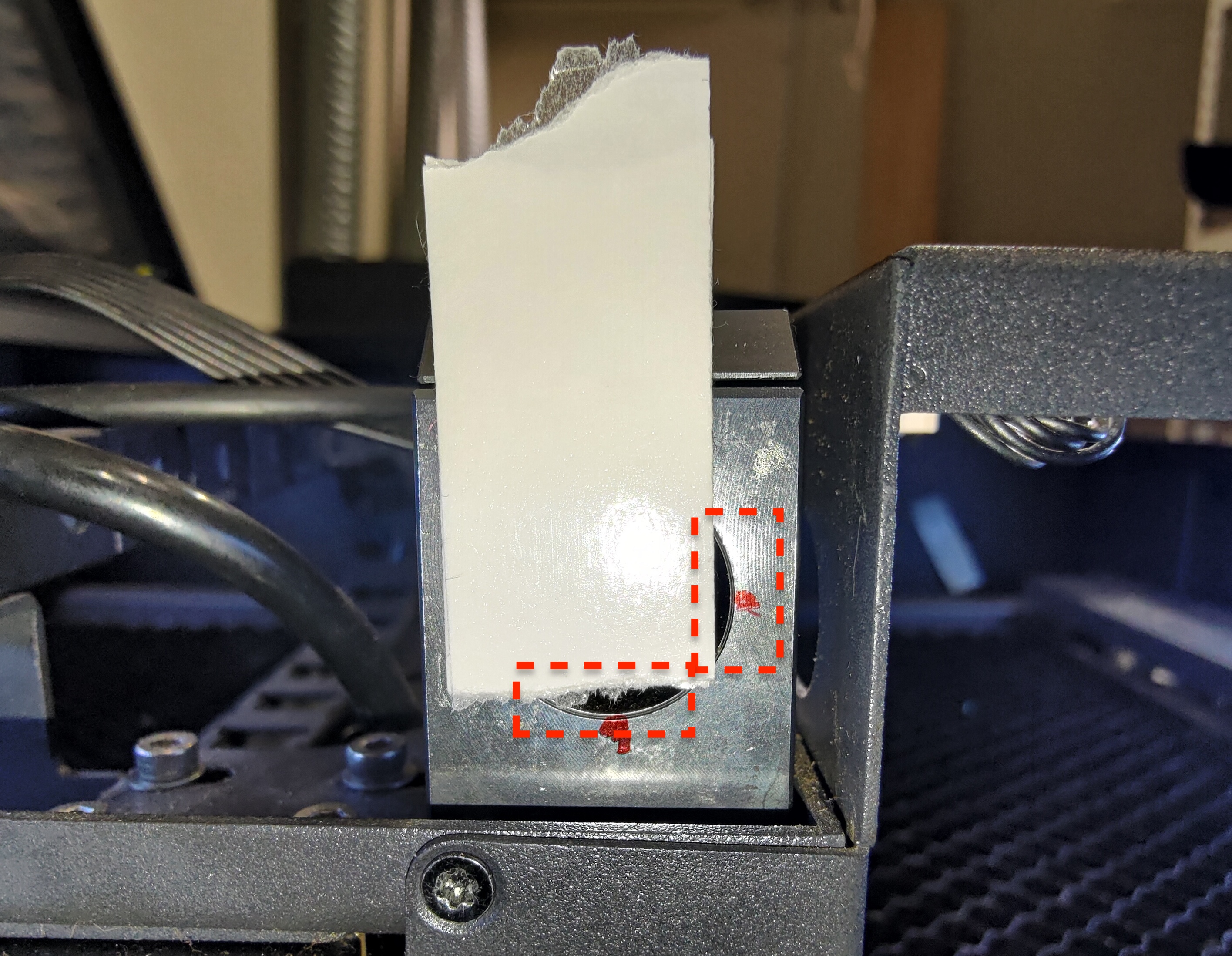

(Föreslår att markera två märken som de röda punkterna på bilden nedan för att rikta in linjerna på tejpen.)
Steg 8-5-1 - Skapa punkten:
Placera en 2-lagers tejp på den 3:e spegelns ingång.
Täck inte cirkeln (ingången) helt, lämna lite utrymme för att justera positionen för OPA-verktyget.

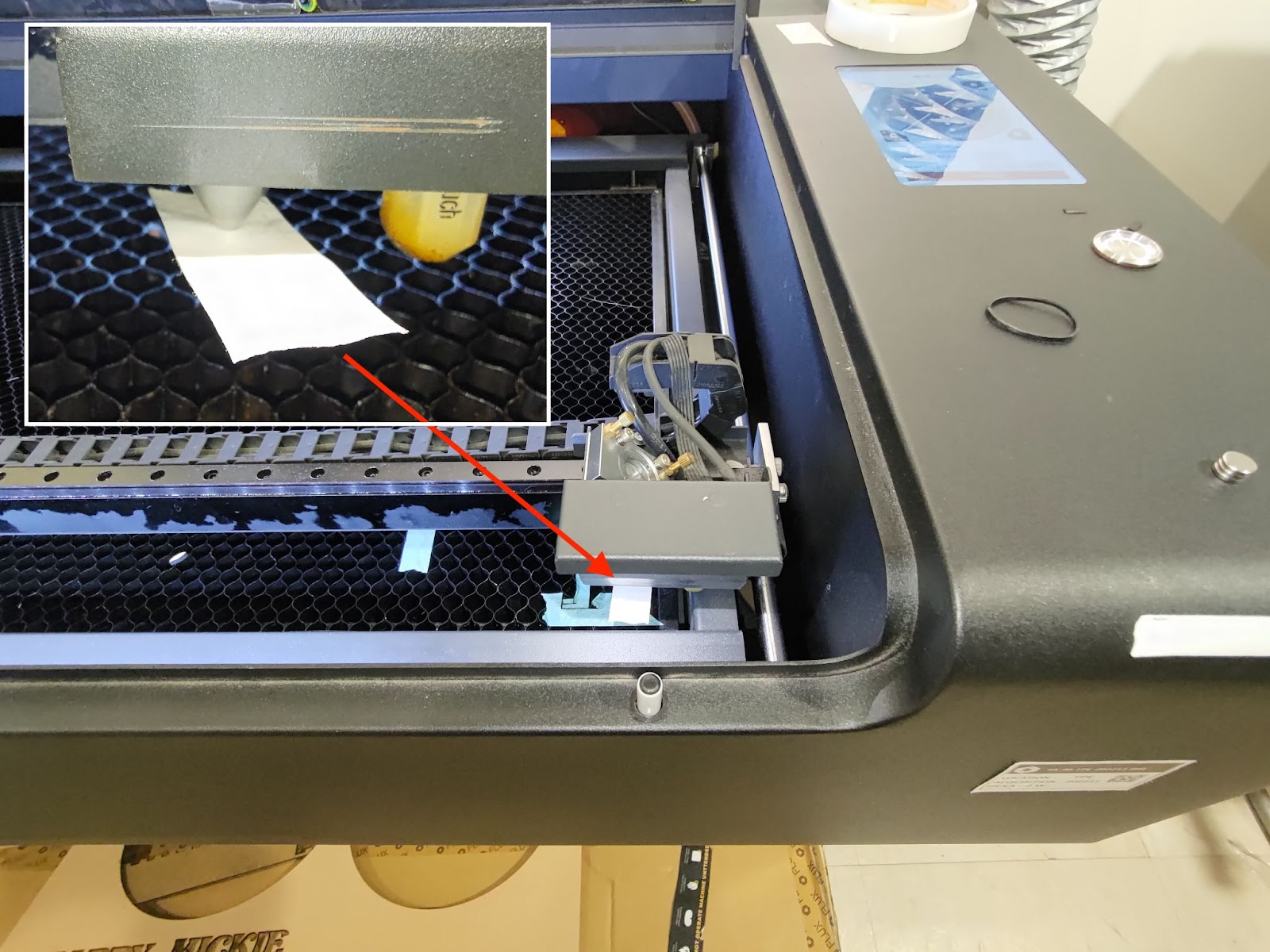

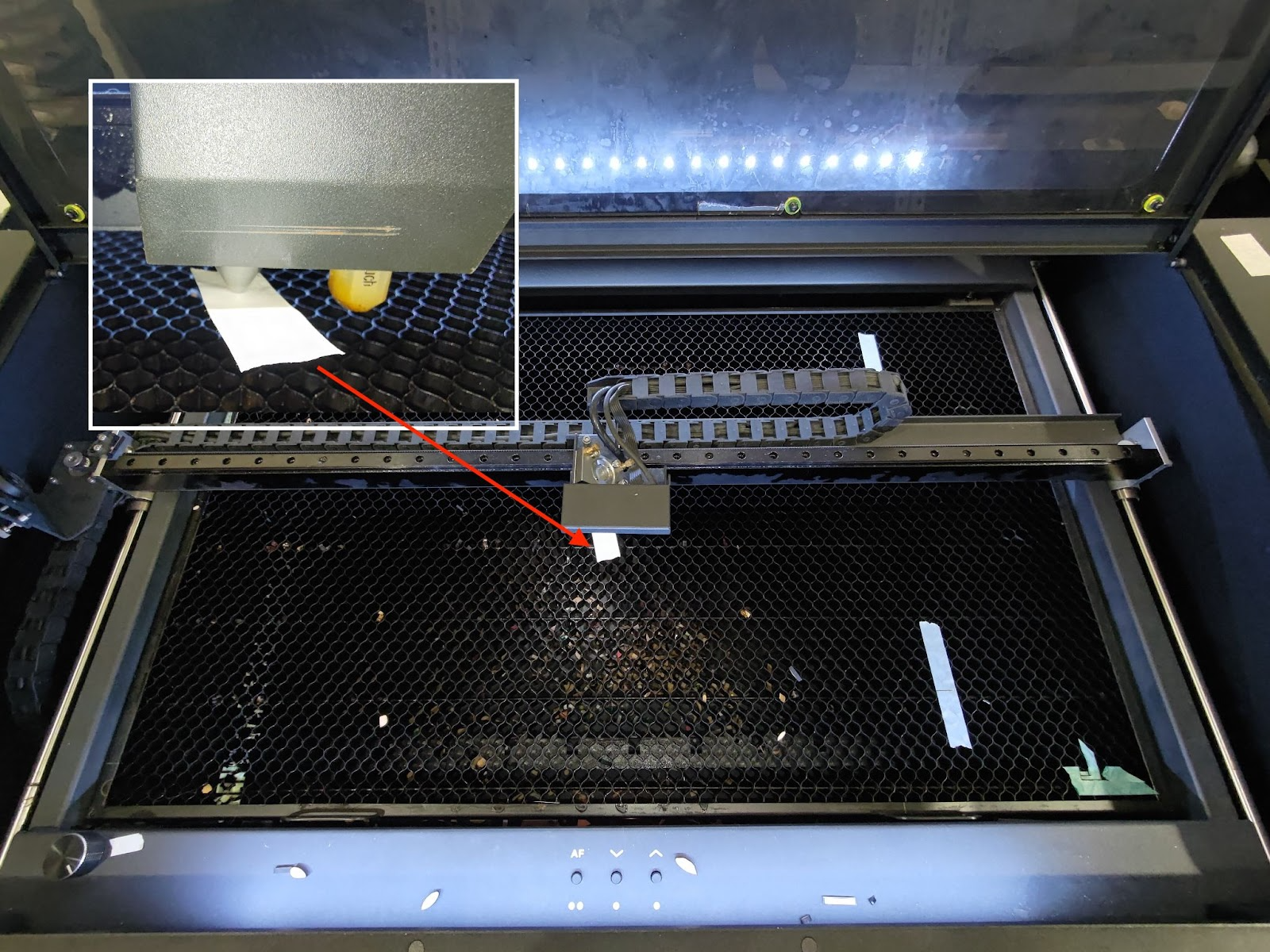

Flytta huvudet till mitten av bädden och gör 5 pulser.
Steg 8-5-2 - Kontrollera den vertikala linjen med verktyget:

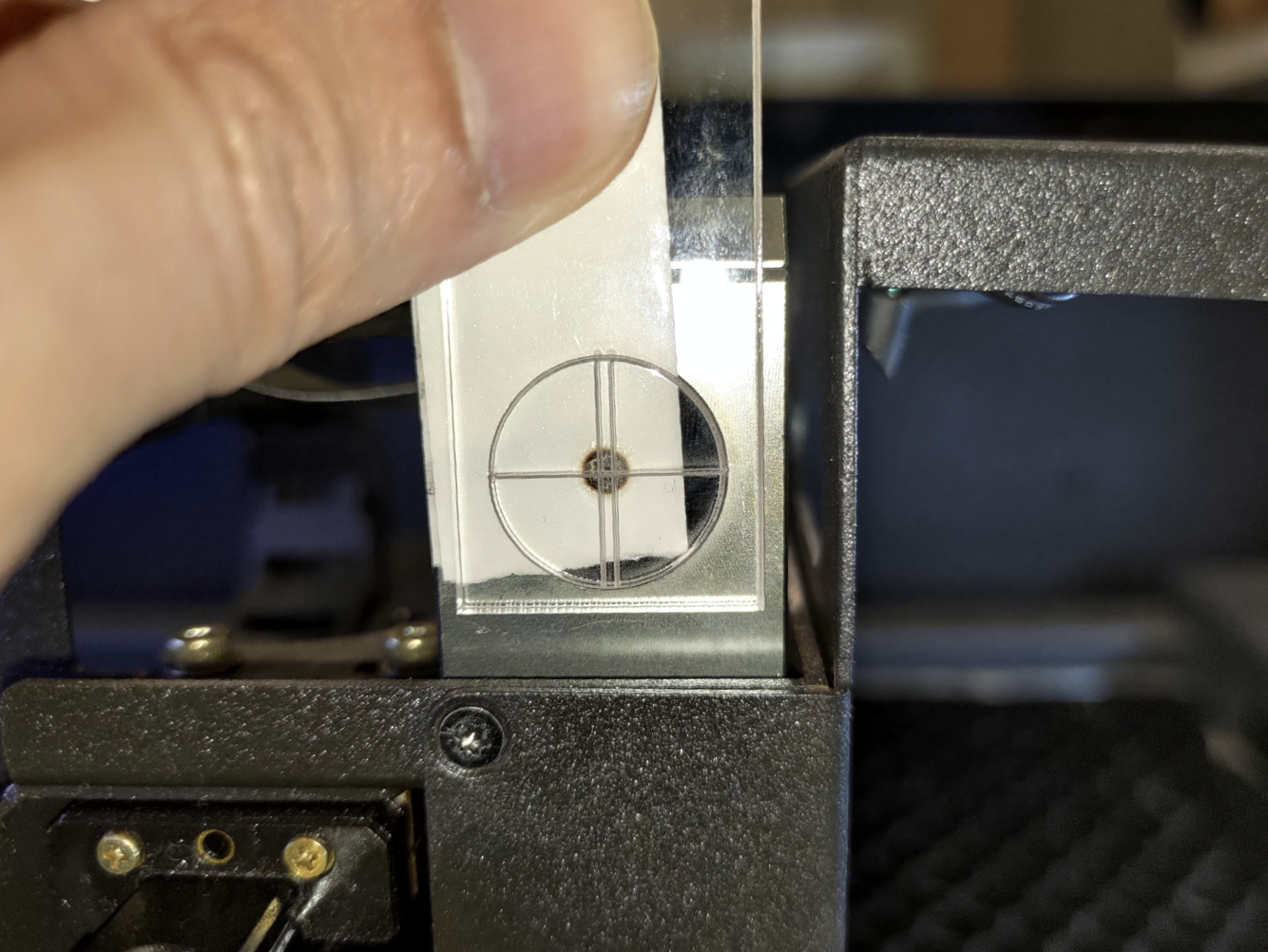

Använd verktyget för att kontrollera om punkten är i mitten vertikalt.

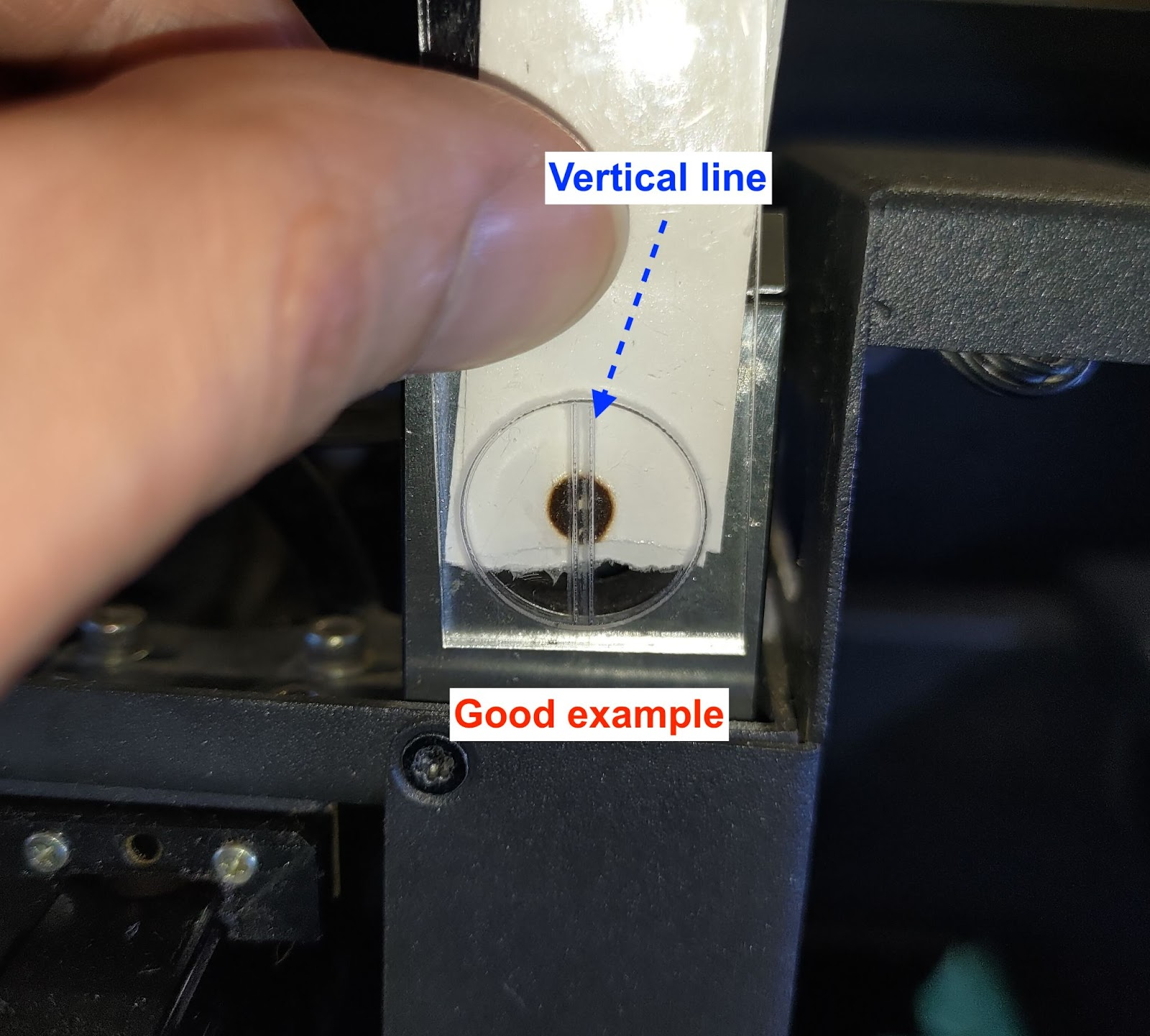

För akrylverktyg:

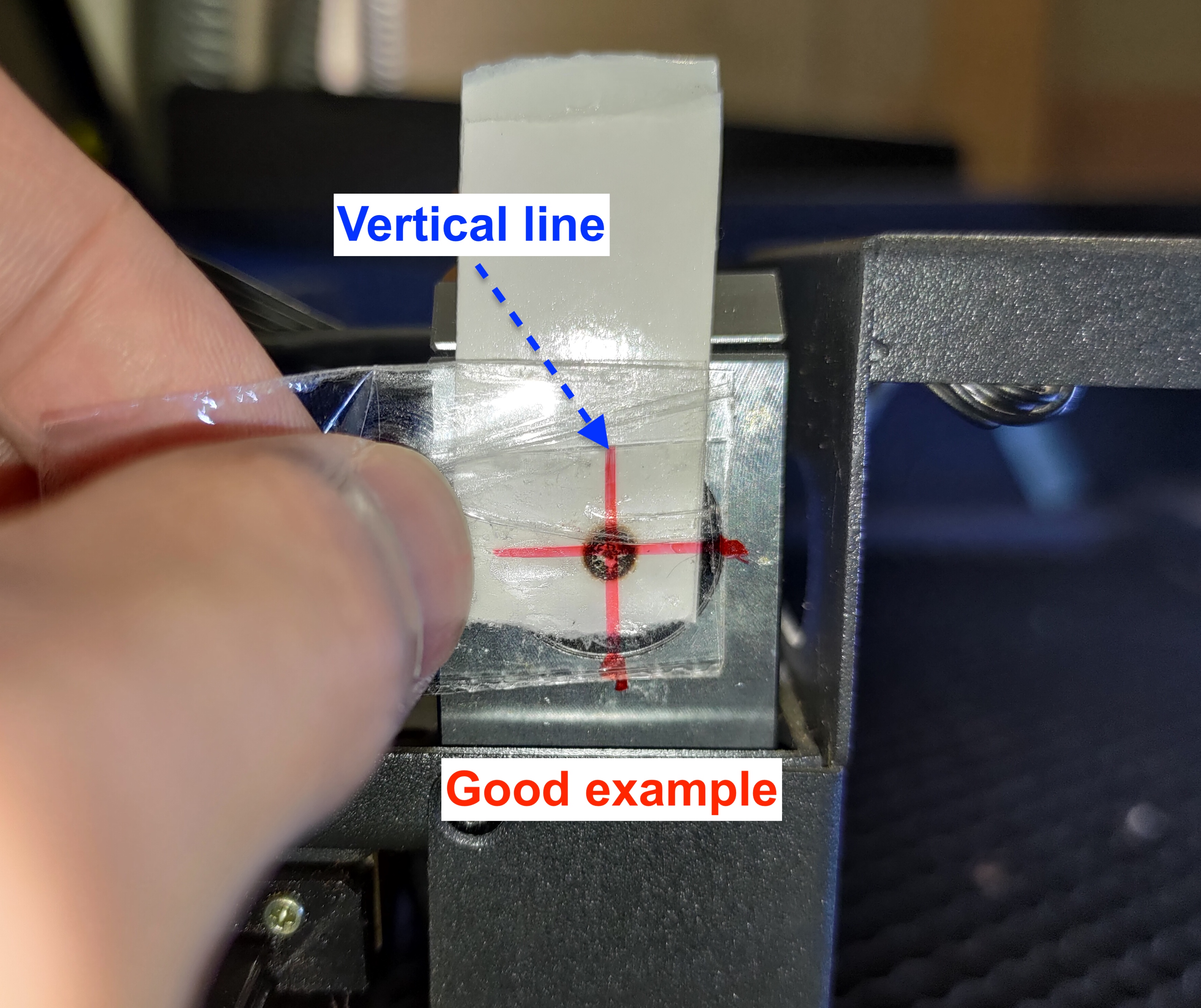

För tejpverktyg:
- Om din punkt är i mitten, gå vidare till steg 8-5-3.
- Om din punkt inte är i mitten, se instruktionen nedan om hur du justerar laserhuvudets position.

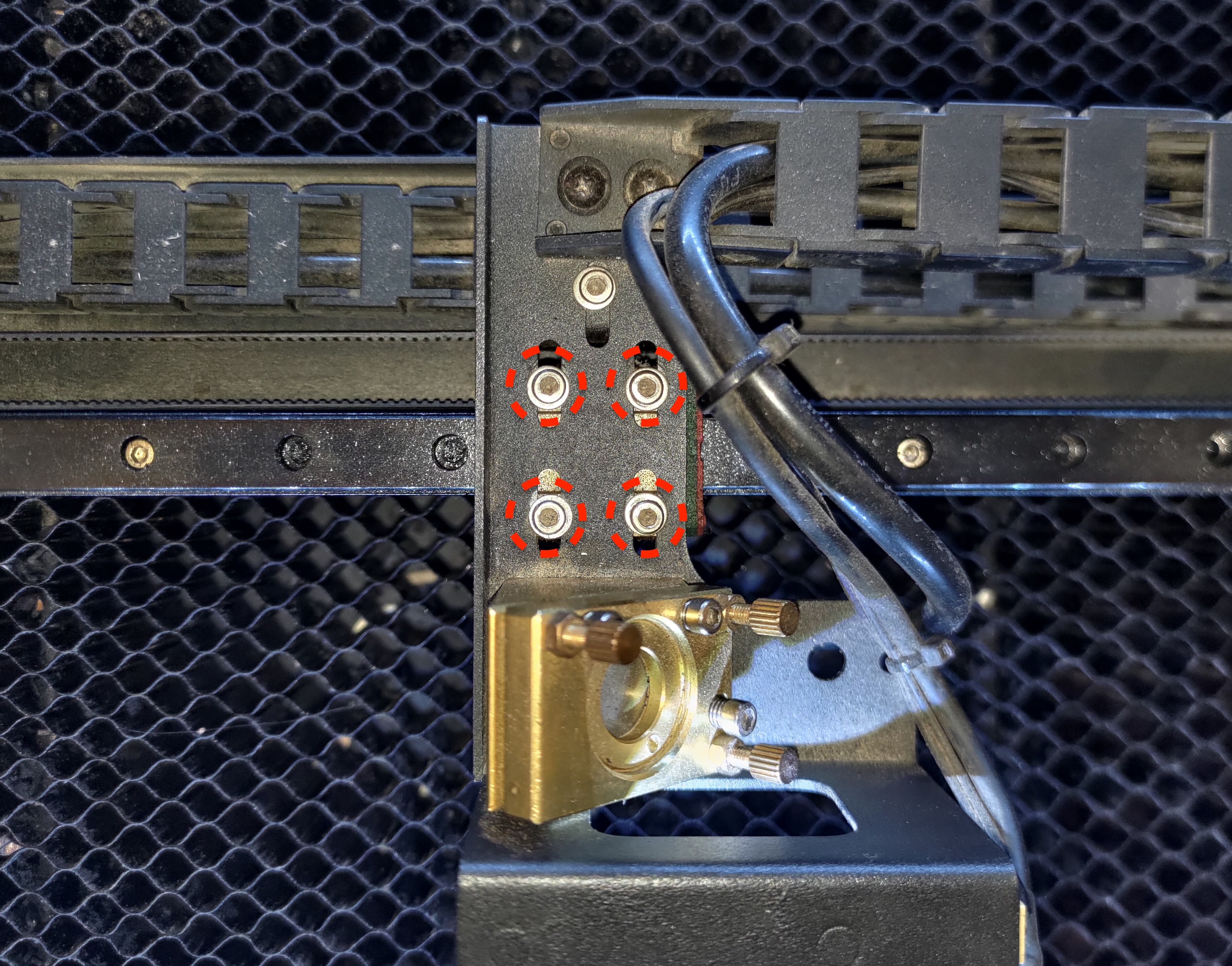

Lossa försiktigt dessa 4 skruvar:
Efter att skruvarna har lossats kan huvudet nu tryckas in eller ut.
- Tryck ut:
- Tryck in:
Efter att huvudet har flyttats, skruva tillbaka skruvarna och kamerakalibreringen måste utföras.
Steg 8-5-3 - Kontrollera den horisontella linjen med verktyget:
Efter att ha kontrollerat den vertikala linjen, använd verktyget för att kontrollera den horisontella linjen. Punkten ska vara i mitten eller lite ovanför linjen för att accepteras.

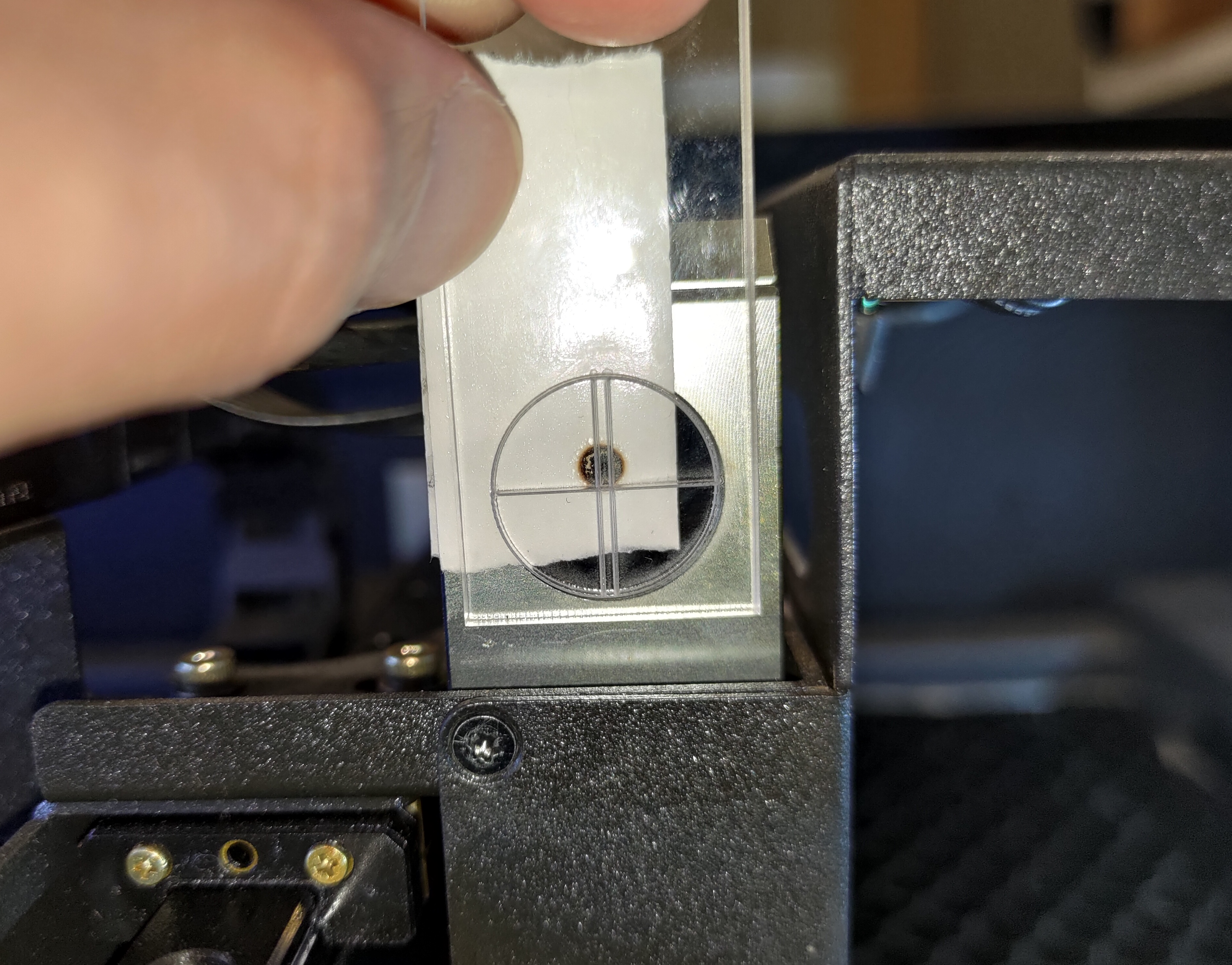

Akrylverktyg - Perfekt exempel:

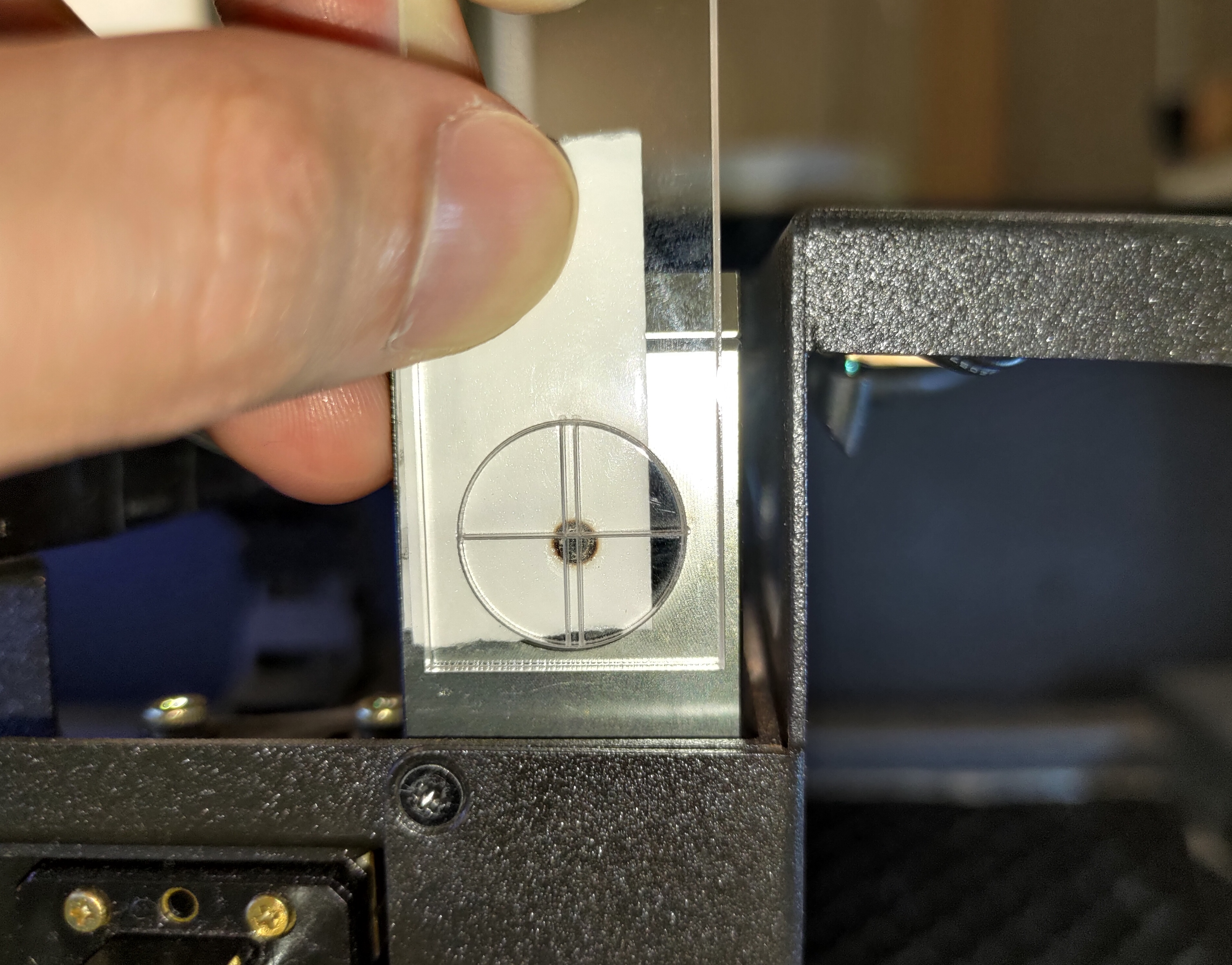

Akrylverktyg - Acceptabelt exempel:

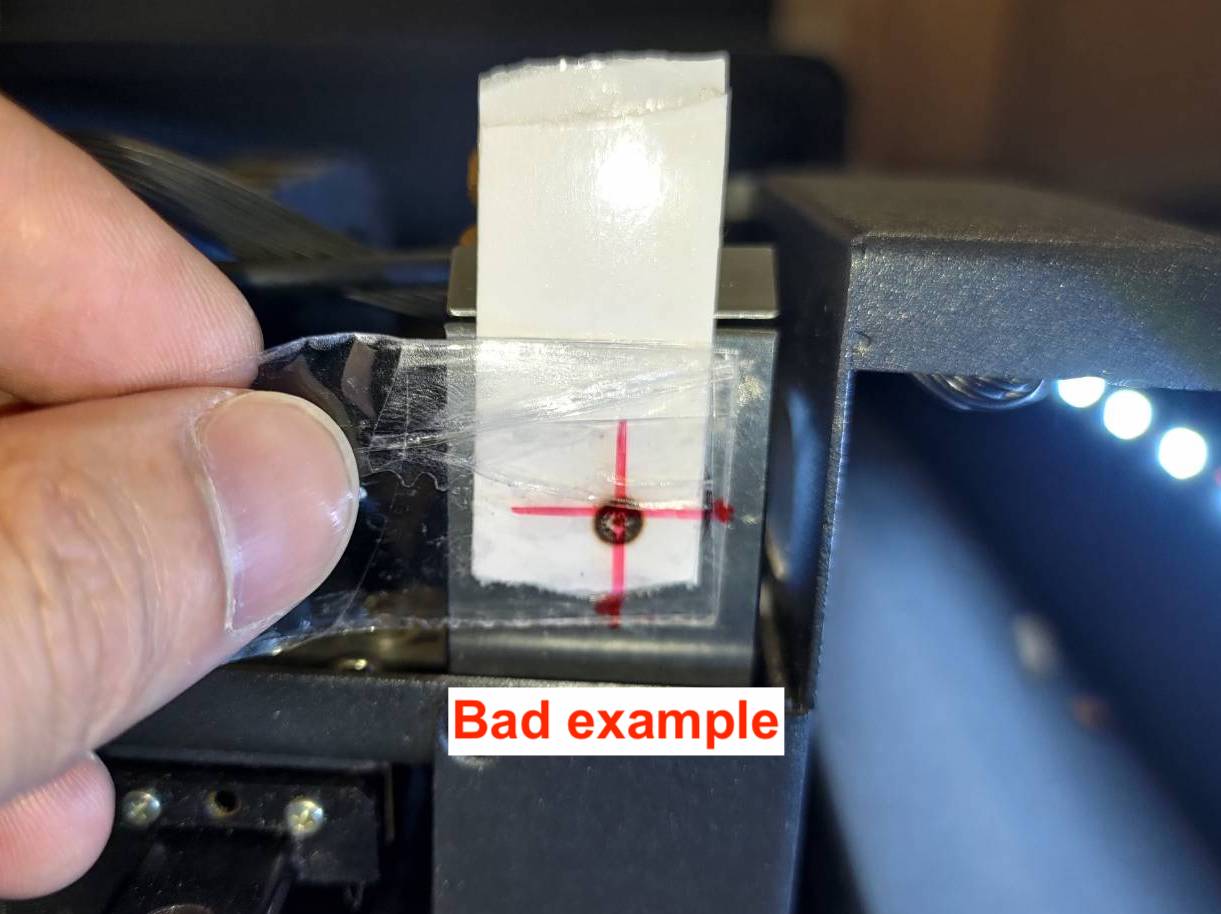

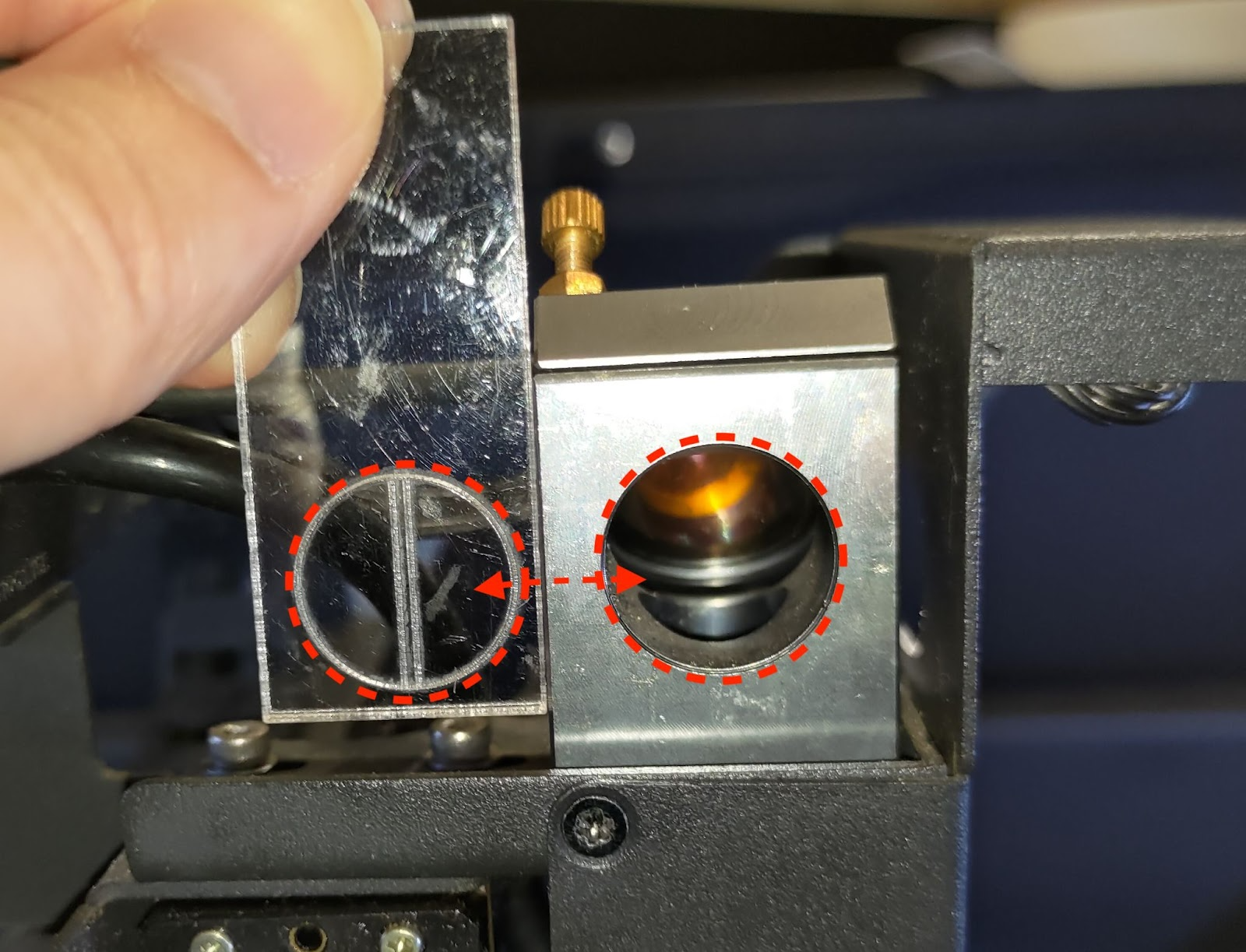

Akrylverktyg - Dåligt exempel:

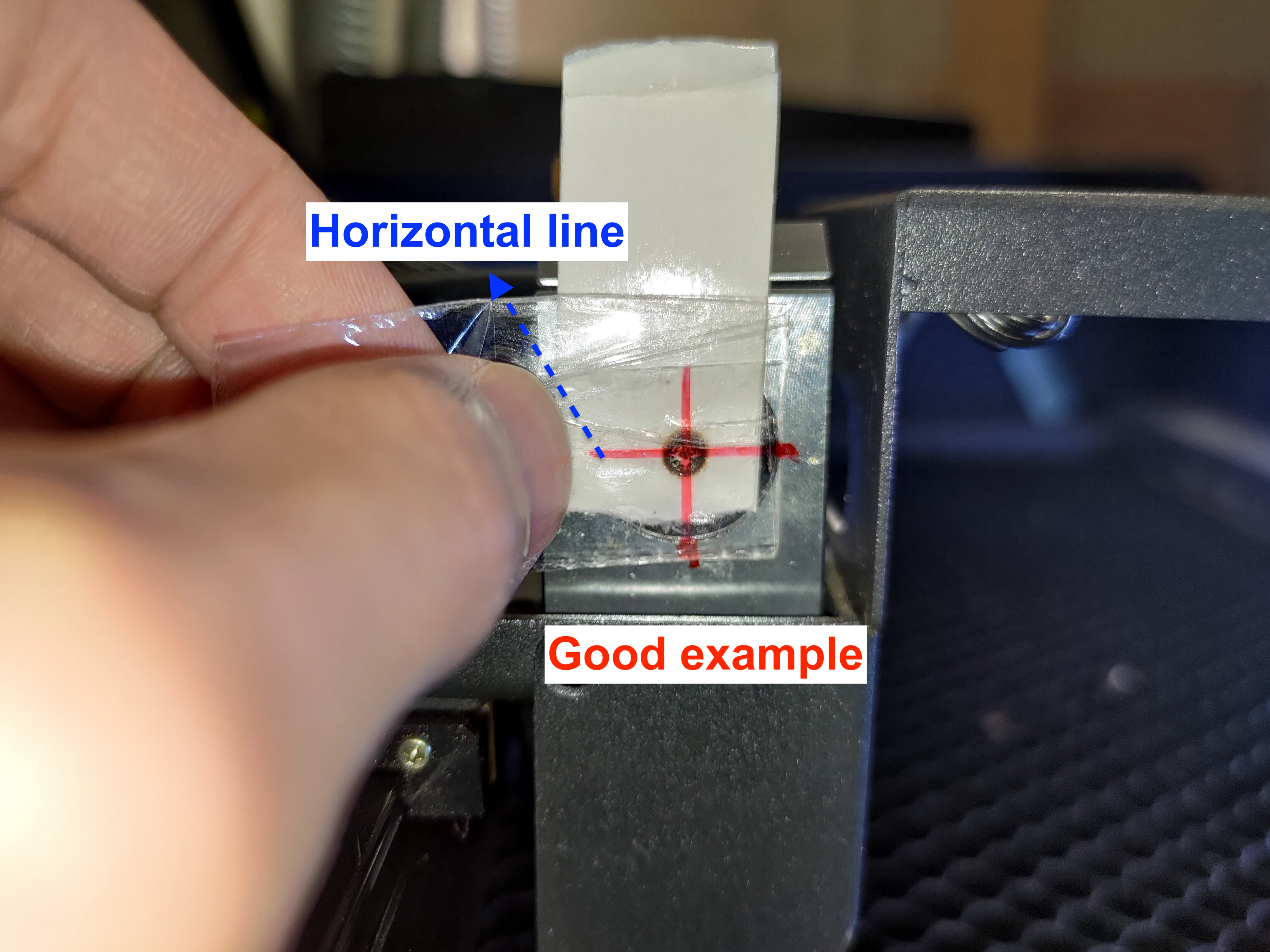

För tejpverktyg:
Om din punkt är under den horisontella linjen, kontakta din lokala återförsäljare och meddela att din punkt är under den horisontella linjen.
Steg 8-6 - Samla in den 3:e spegeltejpen:
Placera en tvålagerstejp på den 3:e spegeln och flytta huvudet till mitten-vänster position.
Gör 3 pulser för att skapa den första punkten.
Behåll samma tejp på den 3:e spegeln och flytta huvudet till mitten-höger position.
Gör 3 pulser för att skapa den andra punkten.
Ta bort tejpen från den 3:e spegeln och sätt den på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.

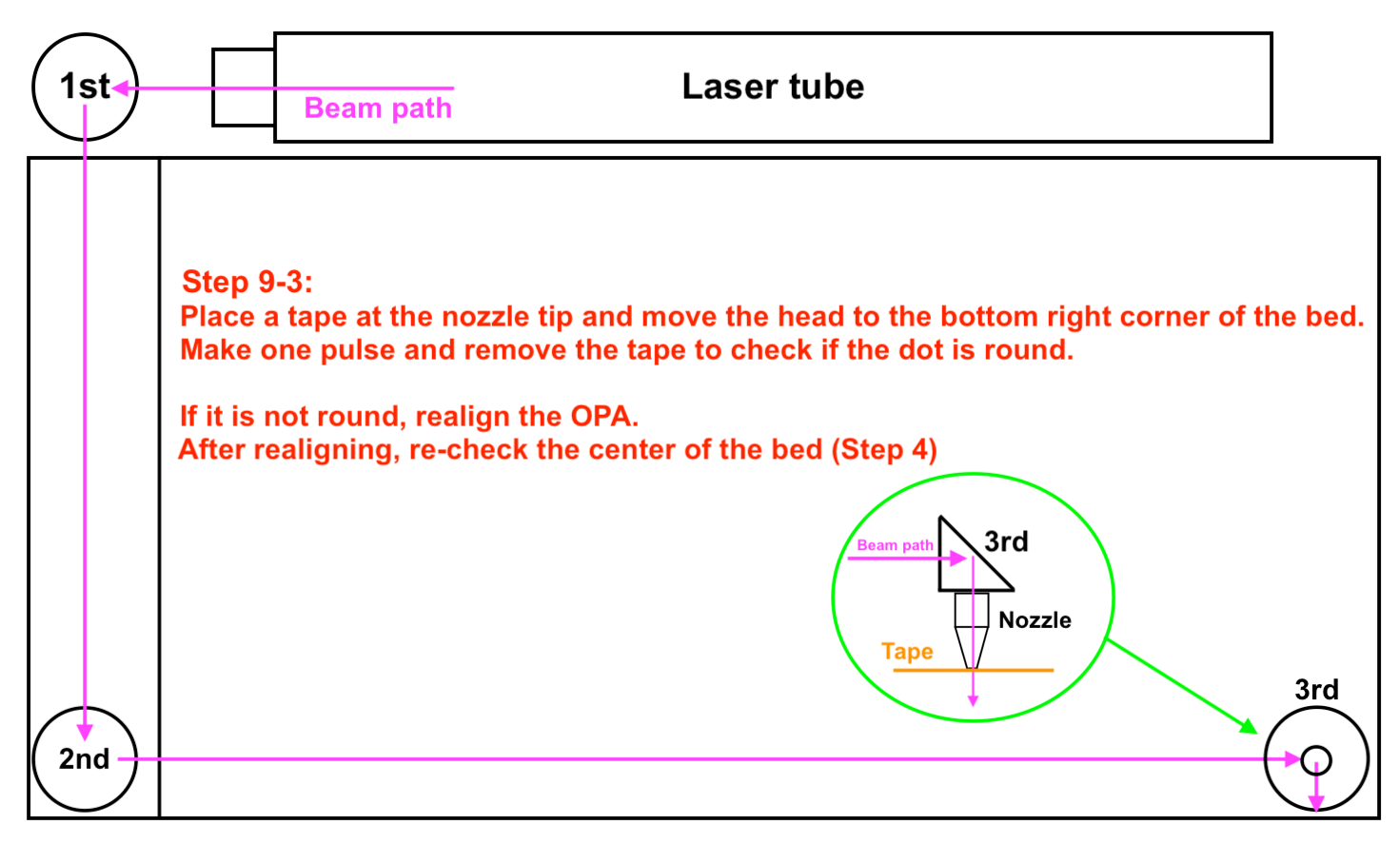

Steg 9 - Kontrollera banan från den 3:e spegeln till munstycksspetsen:
Det kommer att finnas två platser att kontrollera.
Den första är mitten av bädden.
Stegöversikt:
Den andra är det nedre högra hörnet av bädden:
Stegöversikt:

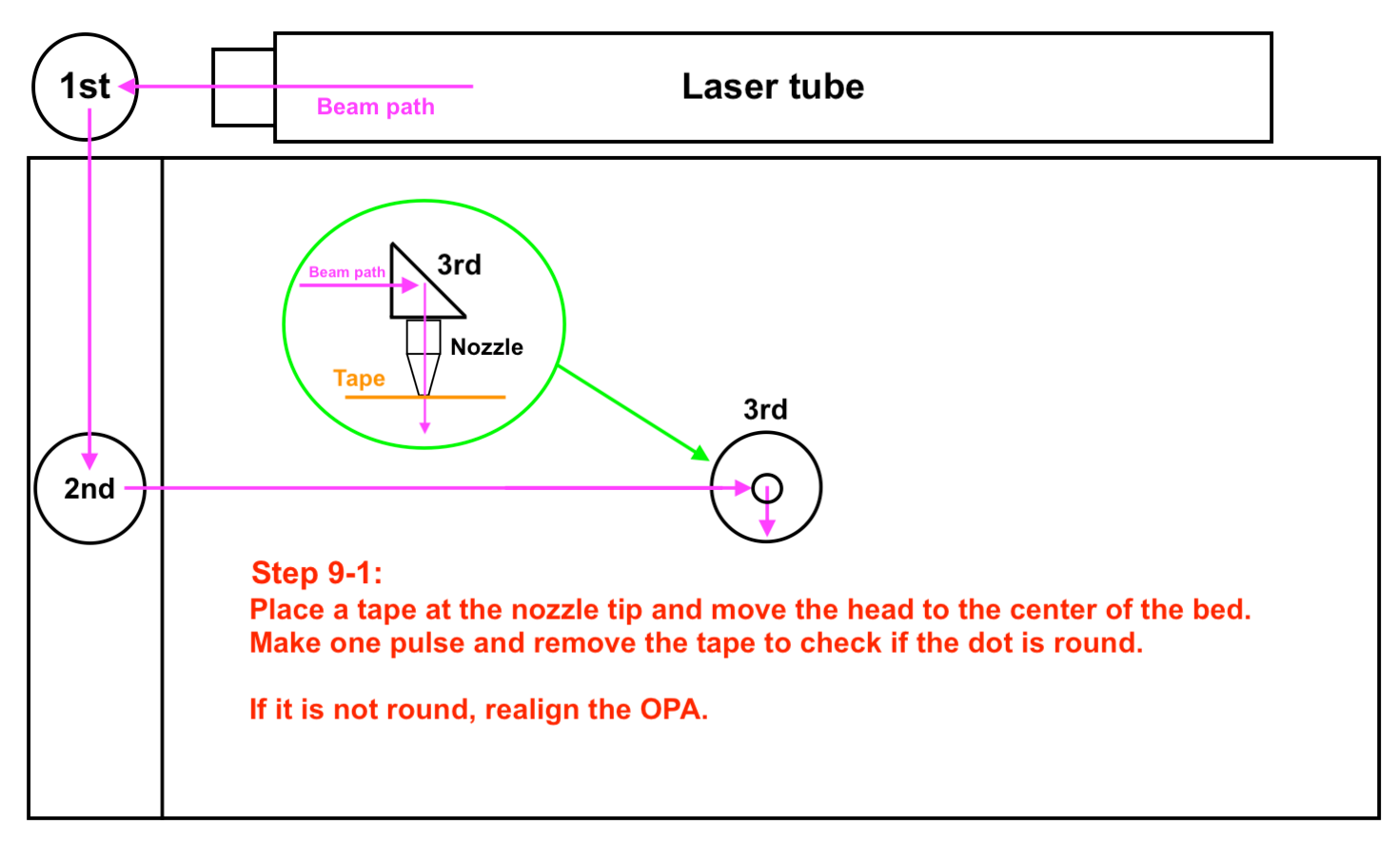

Steg 9-1 - Kontrollera Z-axelns bana i mitten av bädden

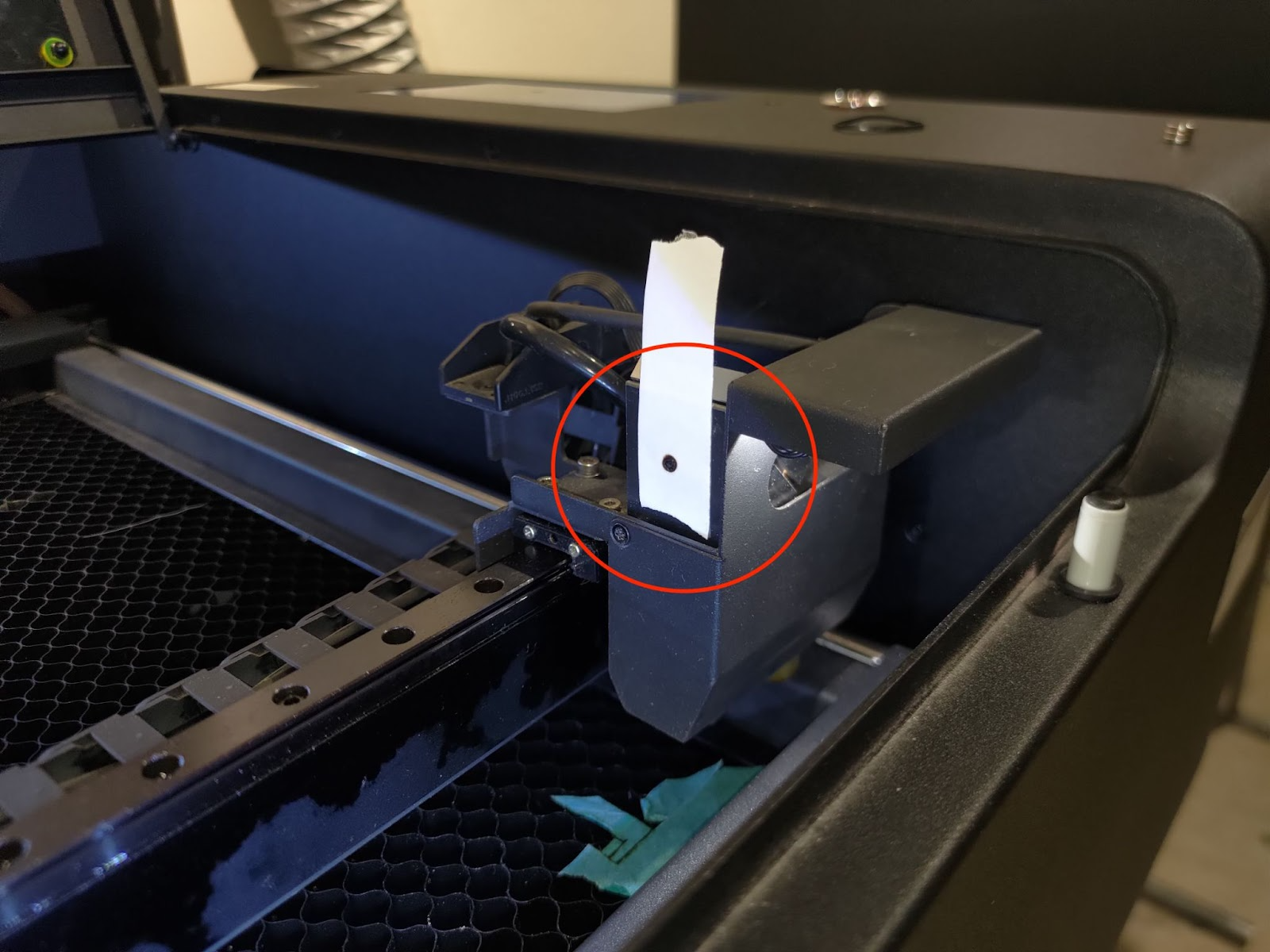

Placera en enkellagers tejp på munstycksspetsen och flytta laserhuvudet till mitten av bädden och gör en puls.

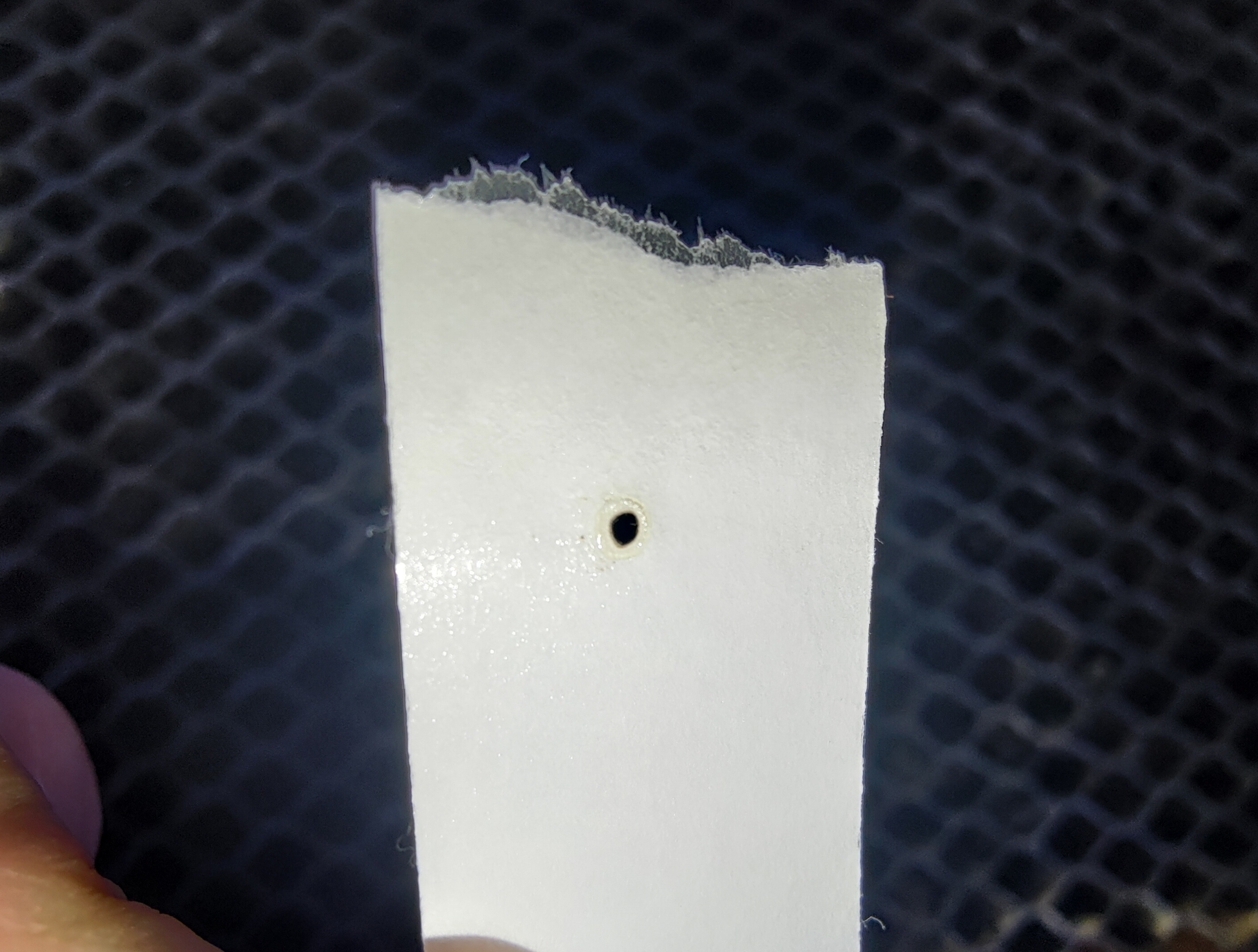

Ta bort tejpen och kontrollera om punkten är rund.

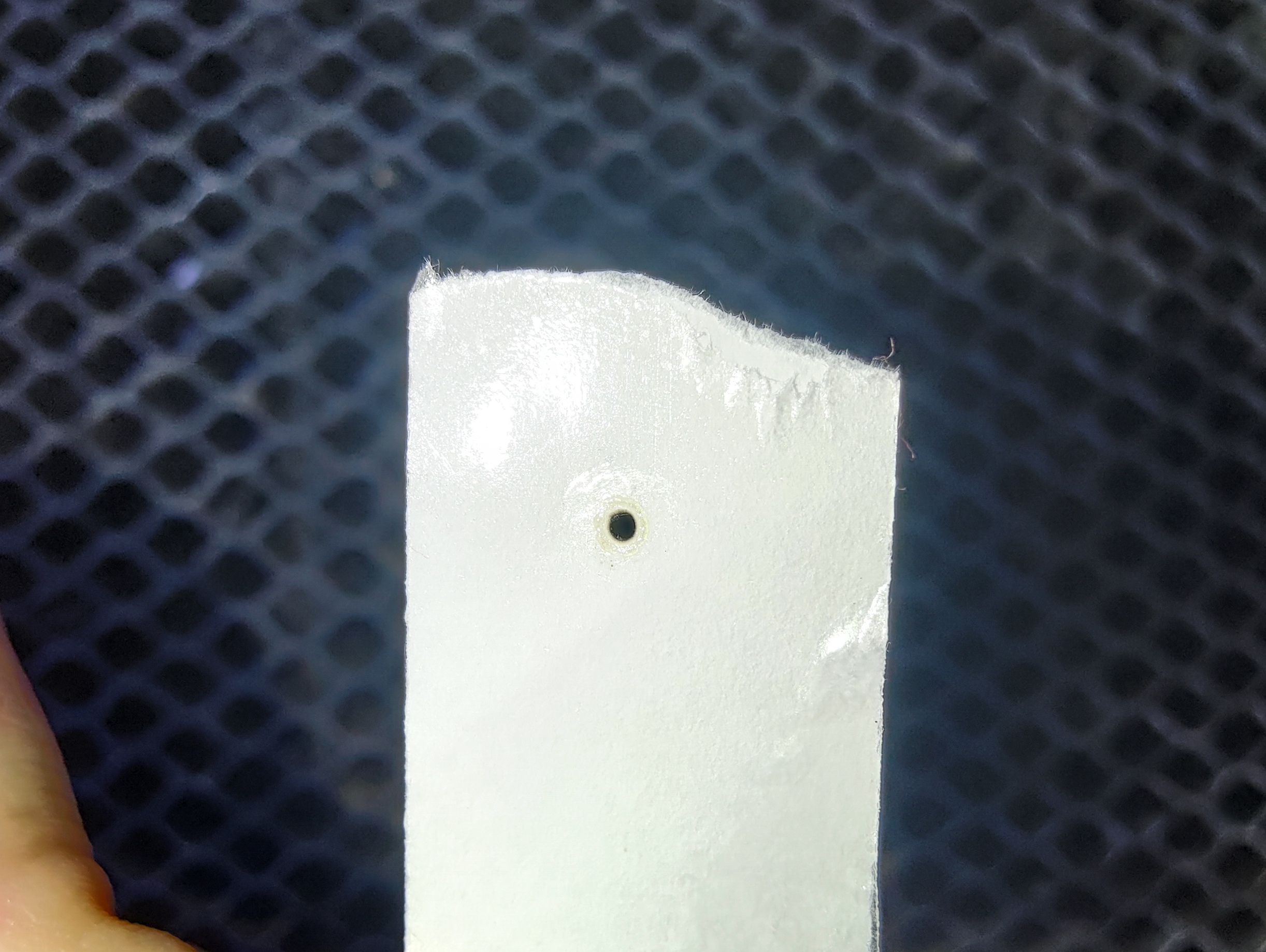

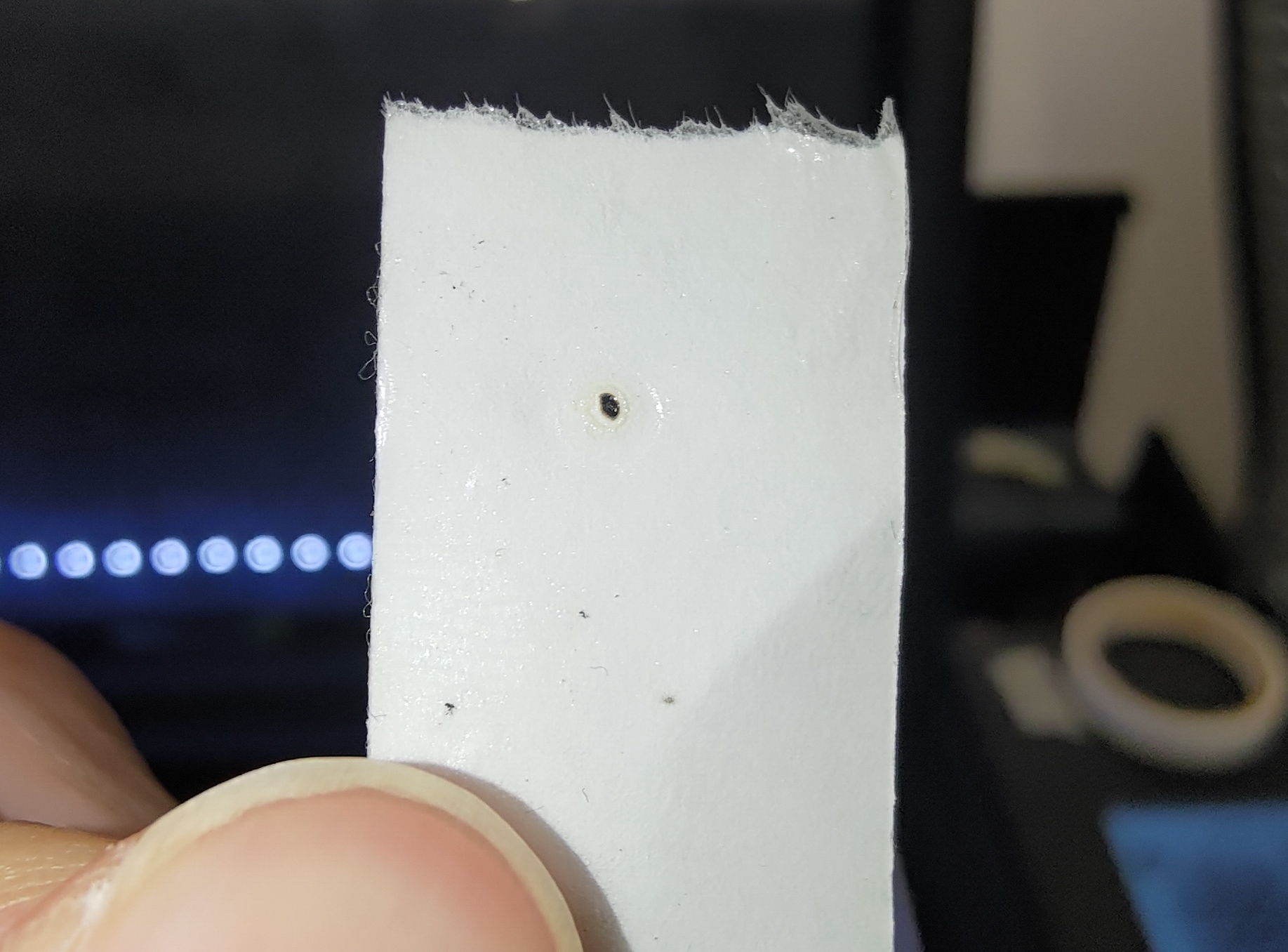

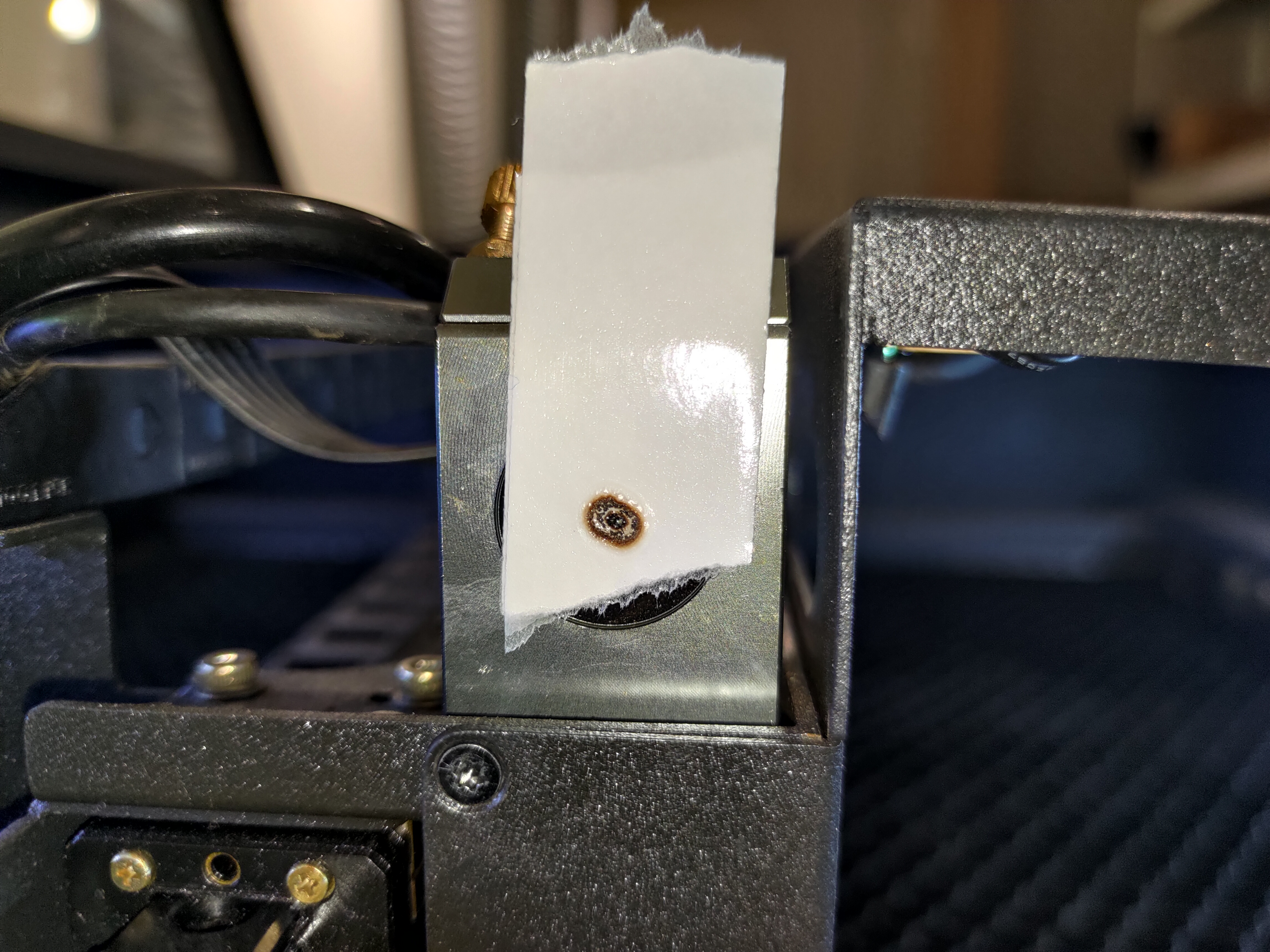

Bra exempel:
Dåliga exempel:
- Om din punkt är rund, gå till steg 9-3
- Om din punkt inte är rund, gå till steg 9-2 för att rikta om den optiska banan från den 3:e spegeln till bädden (Z-axeln), som inte är tillräckligt vertikal.
- Om du inte hittar några punkter på tejpen, vänligen se instruktionerna för avancerad justering. [5-3 Avancerad justering av optisk bana]
Steg 9-2 - Justera Z-axelns bana i mitten av bädden
Detta steg kommer att lära dig hur man riktar in den vertikala banan från den tredje spegeln till bädden genom att justera skruvarna på den tredje spegeln.

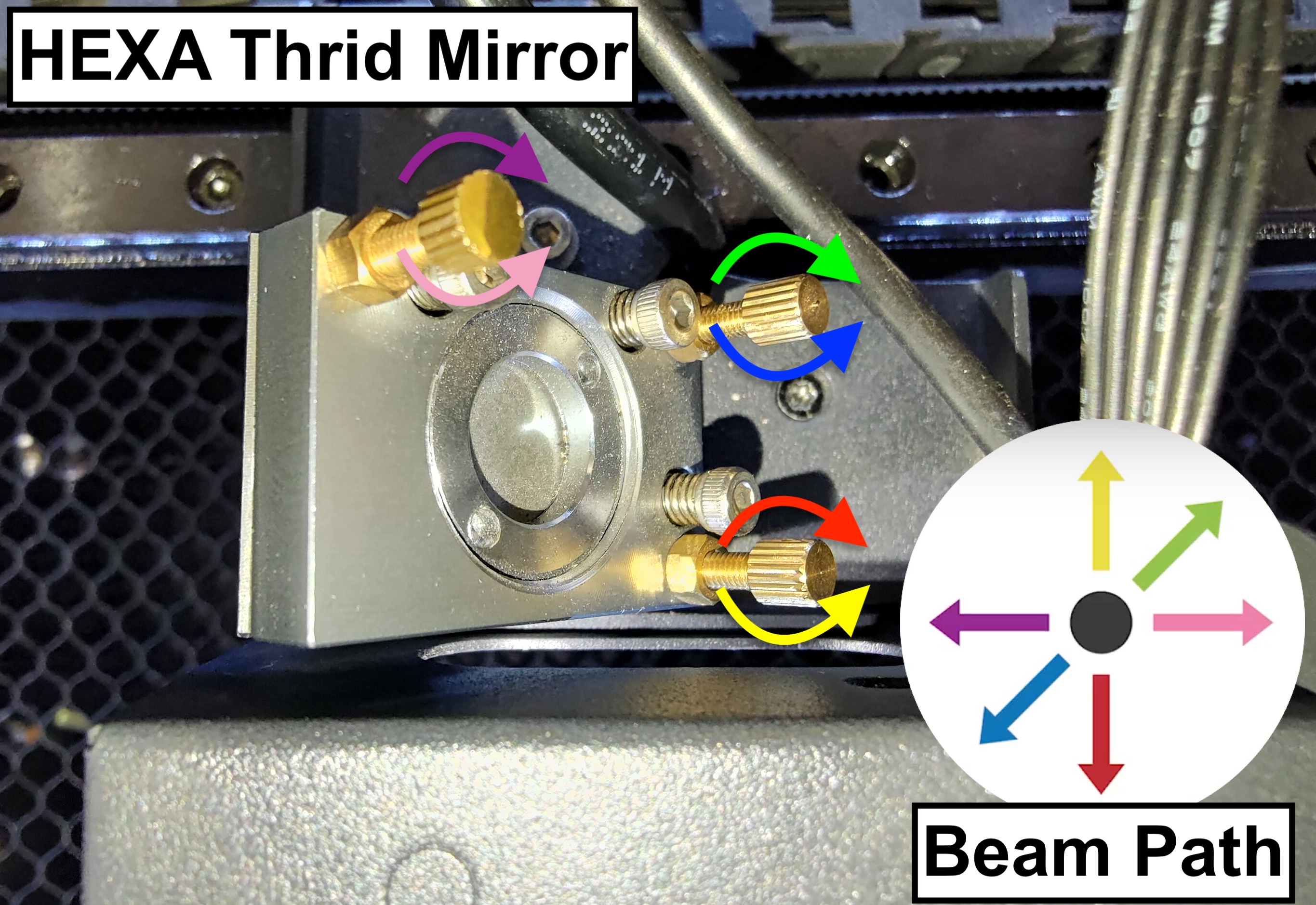

Det finns tre skruvar på den tredje spegeln, och att rotera dem medurs eller moturs kommer att ändra den vertikala strålbanan, vilket betyder att positionen för den lilla pricken på tejpen kommer att ändras.
Observera att varje gång du justerar skruven kan banan ändras. För att säkerställa noggrannhet måste du hitta ett tydligt område att fästa tejpen på munstyckets spets. Tejpen kan återanvändas tills hela det tydliga området är använt.
Steg 9-2-1 - Rikta in skruven som ska justeras:
Bestäm positionen för den vertikala pricken och rikta in skruven och dess rotationsriktning.
Först måste du känna till hela området som pricken kan flyttas till.
Det är faktiskt samma område som munstyckets spets. Det pressade märket på tejpen är området.
Hitta sedan numret som liknar din vertikala prickens position
Schematisk bild:
Innan du justerar skruven, lär dig hur man lossar muttern ordentligt:
Använd tången för att hålla skruven, lossa sedan muttern med den dubbelhövdade skiftnyckeln genom att vrida den moturs.
För #1:
Den vertikala pricken måste gå åt höger för att vara rund och i mitten.
När du står framför maskinen:
Den övre vänstra skruven måste vridas moturs.
Vänligen se bilden nedan.
För #2:
Den vertikala pricken måste gå ner till höger för att vara rund och i mitten.
När du står framför maskinen:
Den övre vänstra skruven måste roteras moturs för att gå åt höger.
Den nedre högra skruven måste roteras medurs för att gå ner.
Vänligen se bilden nedan.
För #3:
Den vertikala pricken måste gå ner för att vara rund och i mitten.
När du står framför maskinen:
Den nedre högra skruven måste roteras medurs för att gå ner.
Vänligen se bilden nedan.
För #4:
Den vertikala pricken måste gå ner till vänster för att vara rund och i mitten.
När du står framför maskinen:
Den övre högra skruven måste roteras moturs.
Vänligen se bilden nedan.
För #5:
Den vertikala punkten måste gå åt vänster för att vara rund och i mitten.
När du står framför maskinen:
Skruven uppe till vänster måste roteras medurs.
Vänligen se bilden nedan.
För #6:
Den vertikala punkten måste gå upp till vänster för att vara rund och i mitten.
När du står framför maskinen:
Den övre vänstra skruven måste vridas medurs för att gå åt vänster.
Den nedre högra skruven måste vridas moturs för att gå uppåt.
Vänligen se bilden nedan.
För #7:
Den vertikala punkten måste gå uppåt för att vara rund och i mitten.
När du står framför maskinen:
Den nedre högra skruven måste vridas moturs för att gå uppåt.
Vänligen se bilden nedan.
För #8:
Den vertikala punkten måste gå upp till höger för att vara rund och i mitten.
När du står framför maskinen:
Den övre högra skruven måste vridas medurs.
Vänligen se bilden nedan.
Steg 9-2-2 - Dra åt muttern efter justering:
Vänligen dra åt muttern efter justering av skruven genom att vrida den medurs.
Steg 9-3 - Kontrollera Z-axelns bana i det nedre högra hörnet av bädden
Placera en enkellagers tejp på munstyckets spets och flytta laserhuvudet till det nedre högra hörnet av bädden och gör en puls.
Ta bort tejpen och kontrollera om punkten är rund.
(Det är normalt att hörnpunkten är mindre än mittpunkten. Vänligen se exemplen nedan.)

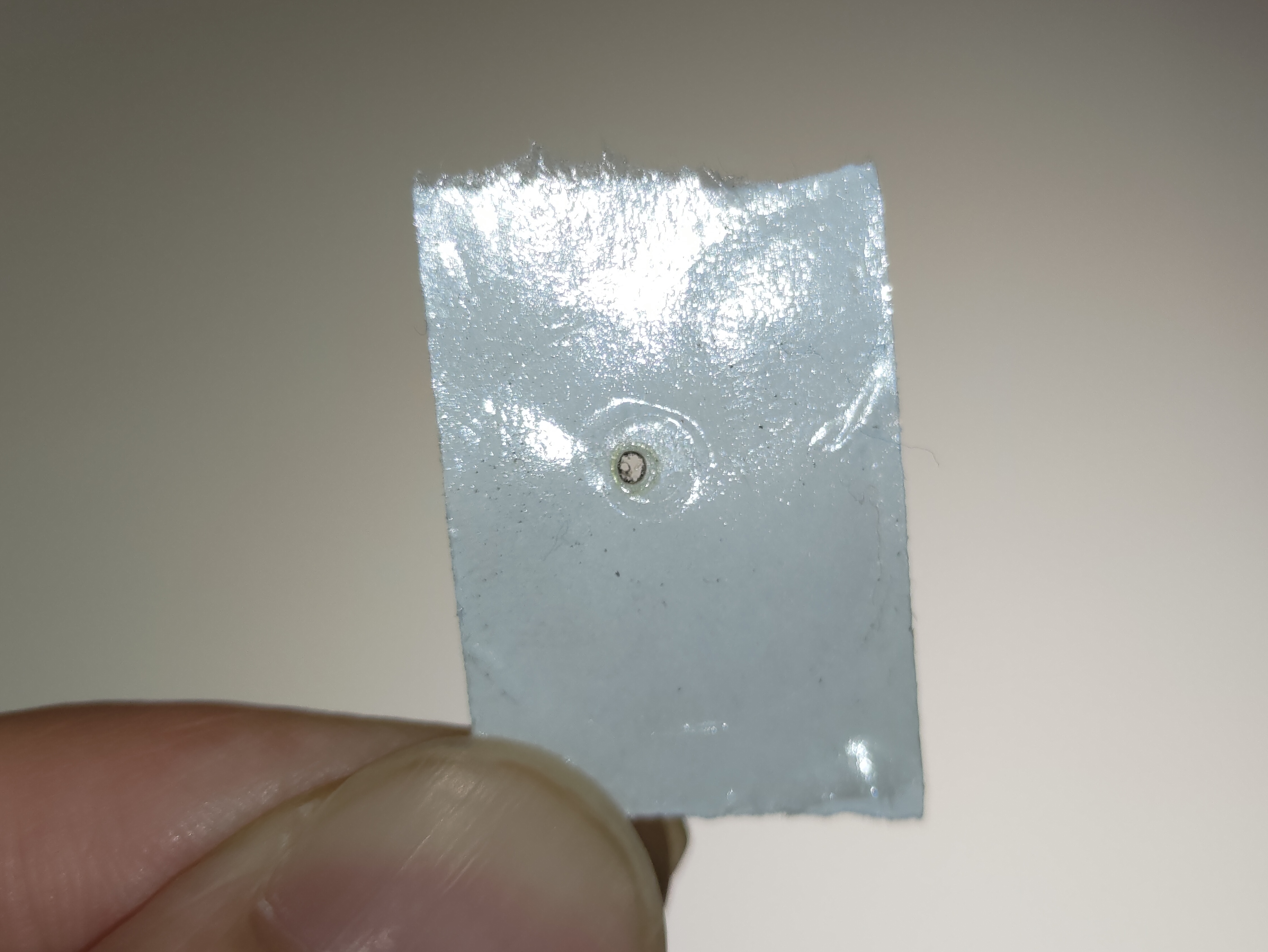

Bra exempel:

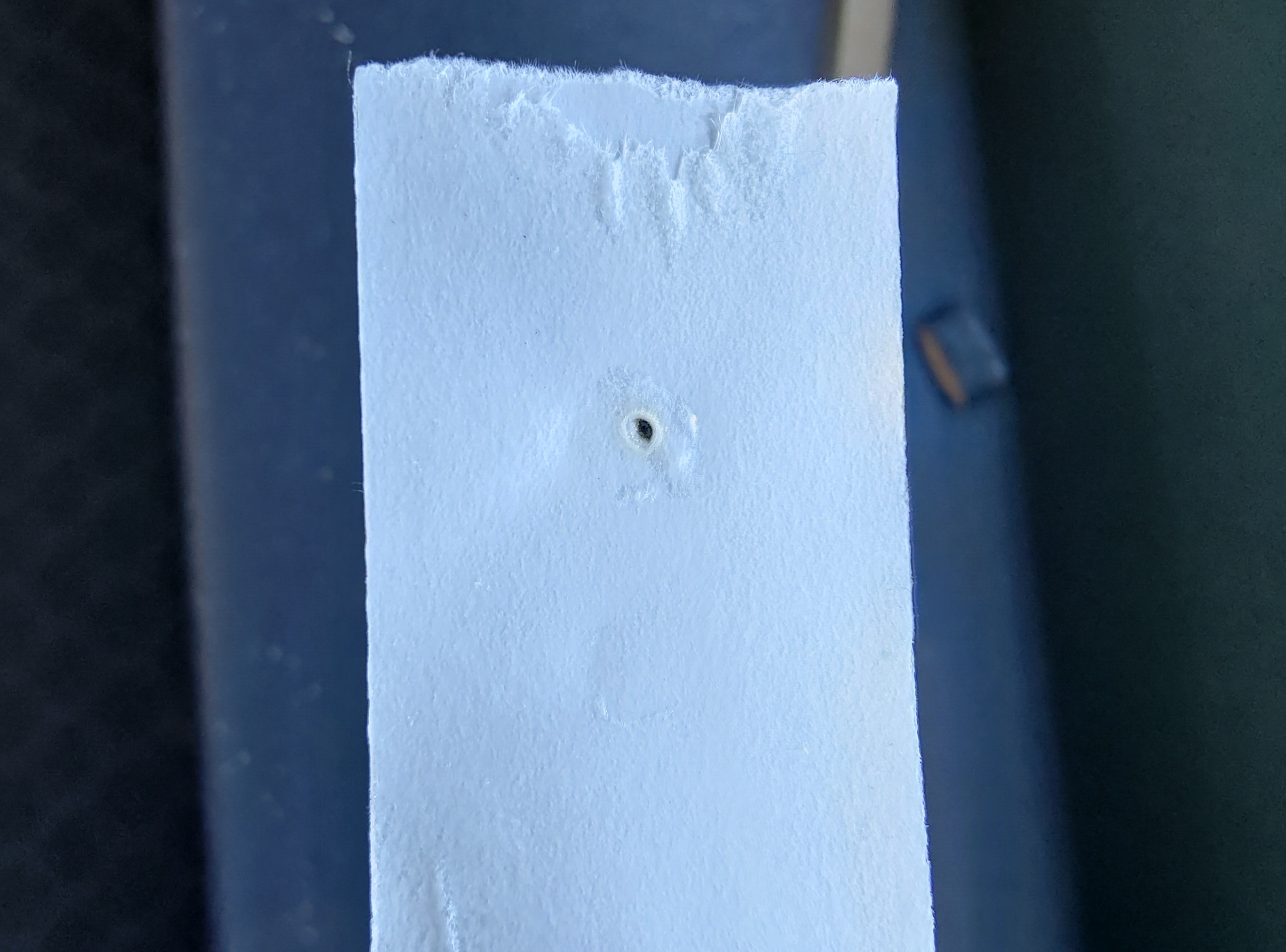

Acceptabla exempel:

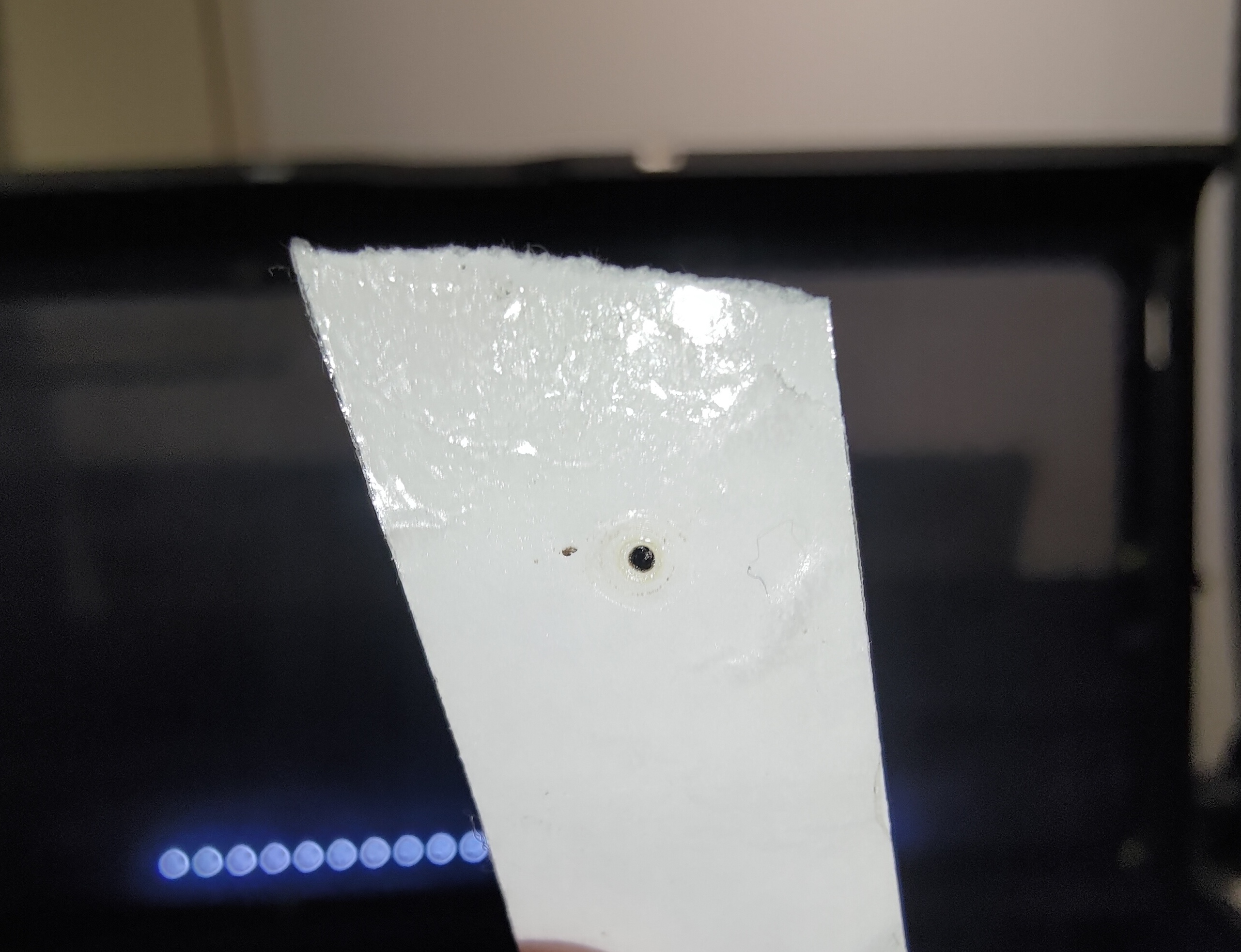

Dåliga exempel:
- Om din punkt inte är rund, gå tillbaka till steg 9-4 för att rikta om den optiska banan från den 3:e spegeln till bädden (Z-axeln) som inte är tillräckligt vertikal.
- Om din punkt är rund, gå vidare till steg 9-5.
Steg 9-4 - Justera Z-axelns bana i nedre högra hörnet av bädden
- Se steg 9-2 och slutför justeringen. Justeringsmetoden är densamma som vid justering av punkten i mitten av bädden.
- Kontrollera den vertikala punkten i mitten igen efter justering av det nedre högra hörnet.
- Om det inte är möjligt för båda positionerna att vara runda samtidigt, hoppa över justering av det nedre högra hörnetr och gå vidare till 9-5 och gå igenom steg 10.
Steg 9-5 - Samla in tejpen för munstyckets spets (Z-axeln):
Placera en enkellagers tejp på munstycksspetsen och flytta laserhuvudet till mitten av bädden och gör en puls.
Ta bort tejpen från den munstycksspets och sätt den på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.
Placera en annan enkellagers tejp på munstyckets spets och flytta laserhuvudet till det nedre högra hörnet av bädden och gör en puls.
Ta bort tejpen från munstycksspetsen och sätt den på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.
######################################################################
Justeringsprocessen för den optiska banan är nu klar.
- Om du inte har problem med maskinen kan du sluta här, och de insamlade tejpbitarna kan kasseras.
- Om du har problem med justering eller laserutgång, gå vidare till steg 10 och behåll de insamlade tejpbitarna för felsökning och rapportering.
######################################################################
Steg 10 - Rapportering:
- Om din OPA är okej, men maskinen har andra problem, kontakta din lokala återförsäljare och behåll de insamlade tejpbitarna som kan delas när återförsäljaren ber om det.
- Om dina vertikala punkter i båda positionerna inte kan vara samtidigt, vänligen samla in två tejpbitar till och ta en närmare bild av de vertikala punkterna, dela sedan bilderna av de insamlade tejpbitarna med din återförsäljare.
Följ stegen nedan:
- Använd en bit dubbelhäftande tejp. Gör den första punkten i övre vänstra hörnet med tre laserpulser.
- Behåll tejpen och gör den andra punkten i det övre högra hörnet med 3 laserpulser.
- Samla in den första tejpen. Skriv ner positionen och antalet pulser:
- Använd en annan ny bit dubbelhäftande tejp. Gör den första punkten i nedre vänstra hörnet med tre laserpulser.
- Behåll tejpen och gör den andra punkten i det övre högra hörnet med 3 laserpulser.
- Samla in den sista tejpen. Skriv ned positionen och antalet pulser.
- Ta slutligen ett närmare foto av munstycksspetsens punkter.
#END
Kommentarer
0 kommentarer
logga in för att lämna en kommentar.
