Rekommenderad frekvens
En gång i månaden.
När ska man kontrollera?
1. Första gången är uppackning efter långväga transport.
2. Efter byte av laserröret.
3. För regelbundet underhåll rekommenderas det att kontrollera en gång i månaden.
4. Problem med skärning eller gravering.

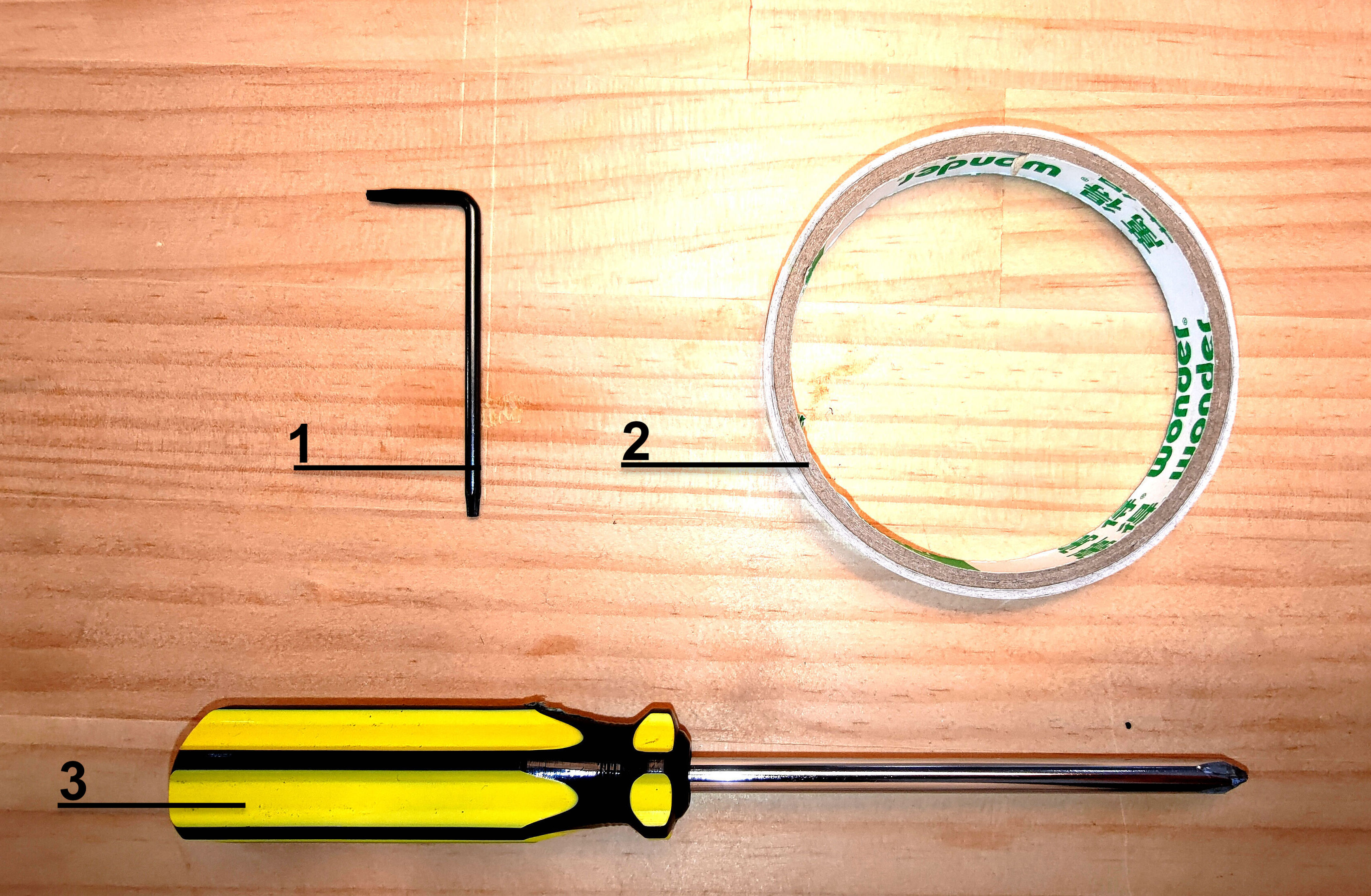

Förberedelse
Dubbelhäftande tejp och stjärnskruvmejsel (för Beambox-serien).
Steg 1 - Lär dig att göra en puls
- Starta maskinen.
- Stäng locket.
- Gå in i underhållsläge och vänta tills hemningsprocessen är klar.
- Hitta pulsknappen.
- Ett tryck = en puls, två tryck = två pulser, och så vidare.
Steg 2 - Öppna bakre luckan
Använd Phillips skruvmejsel för att skruva loss skruven ovanför fläkten på baksidan av maskinen, och bakstycket kan öppnas efteråt.
Steg 3 - Lär dig platserna
- Bekanta dig med följande platser:
- Första reflekterande spegeln
- Andra reflekterande spegeln
- Tredje reflekterande spegeln
- 7 platser på bädden som laserhuvudet kommer att flyttas till under kontrollen.
Steg 4 - Rengör alla speglar och fokuslinser
Följ instruktionerna på länken nedan för att rengöra alla speglar och linser.
Beambox: Rengöring av speglar och linser
Steg 5 - Kontrollera laserpunkten på den första spegeln
Detta steg är för att kontrollera om laserröret och maskinen är i gott skick.
Stegöversikt:
Steg 6-1 - Sätta tejp och göra pulser

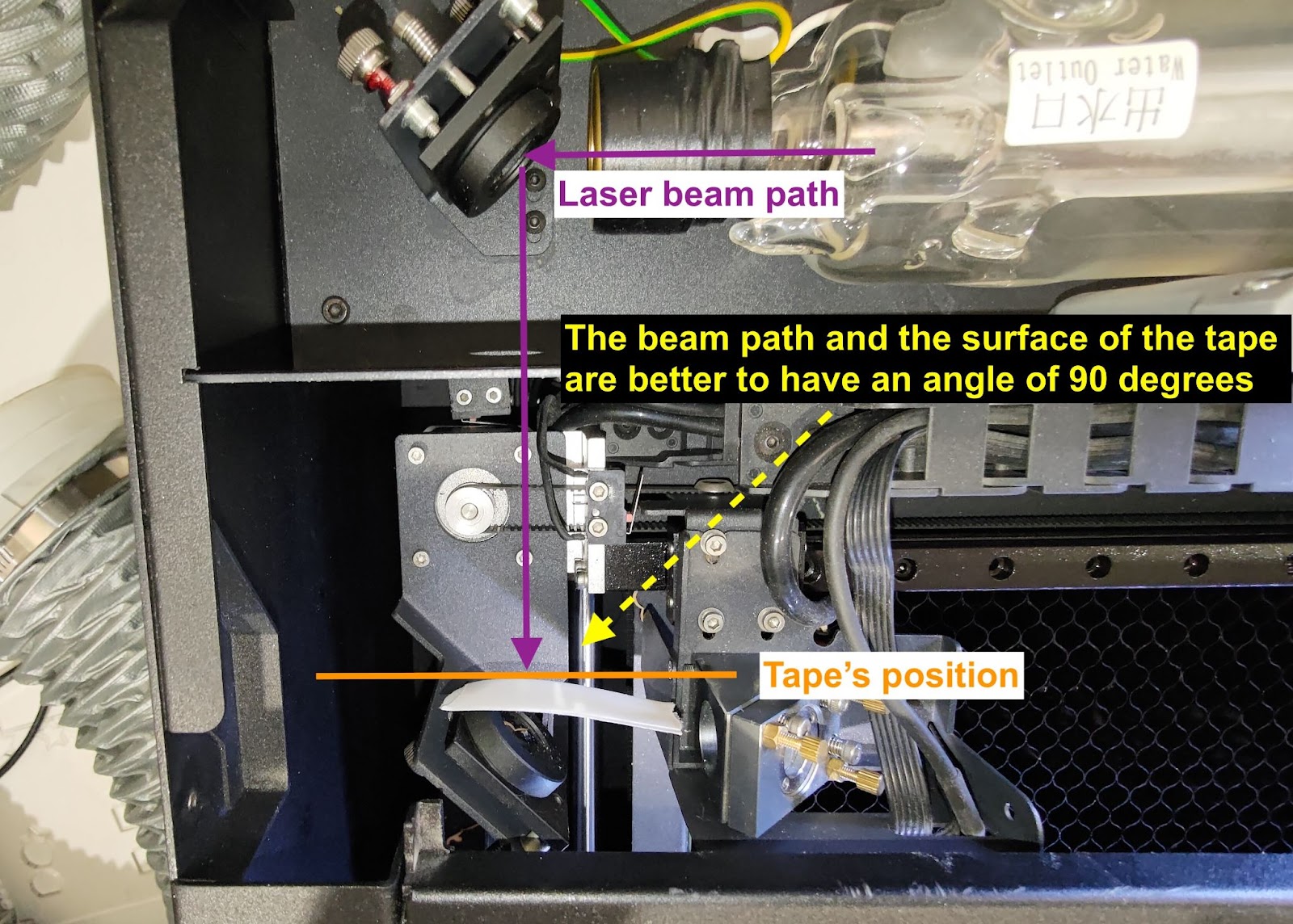

Sätt en dubbelhäftande tejp i två lager på den 1:a spegeln, stäng bakstycket, och gör fem pulser.
Steg 6-2 - Kontrollerae-formen på pricken på tejpen
Formen är bra att vara så rund som möjligt, och det första stycket dubbelhäftande tejp framtill bör brännas igenom.
Bra exempel:
Dåligt exempel:
Steg 6-3 - Samla in tejpen från den första spegeln
Lägg den 1:a spegeltejpen på ett papper. Skriv ner positionen och antalet pulser som på bilden nedan.
Steg 6-4 - Felsökning och rapportering
Om din prick inte är rund, inte stark eller liknar de dåliga exemplen ovan, höj effekten till x2.0 och se om det förbättras:
-
Om pricken blir starkare indikerar det att laserröret kan ha försämrats, du kan fortfarande slutföra processen med en ökad effekt, eller så kan du kontakta din lokala återförsäljare och ange att röret kan ha försämrats.
-
Om pricken inte blir starkare eller fortfarande har en konstig form, kontakta din lokala återförsäljare för ytterligare hjälp.
(Vänligen dela bilden av ditt pulsresultat på den 1:a spegeln med din återförsäljare.)
Steg 7 - Kontrollera banan från den 1:a till den 2:a spegeln
Detta steg är för att kontrollera om banan är justerad från den 1:a spegeln till den 2:a spegeln.
Stegöversikt:
Steg 7-1 - Skapa den första punkten för övre vänstra positionen
Placera en tvålagerstejp på den 2:a spegeln och flytta huvudet till övre vänstra hörnet.
Gör tre pulser för att skapa den första pricken.

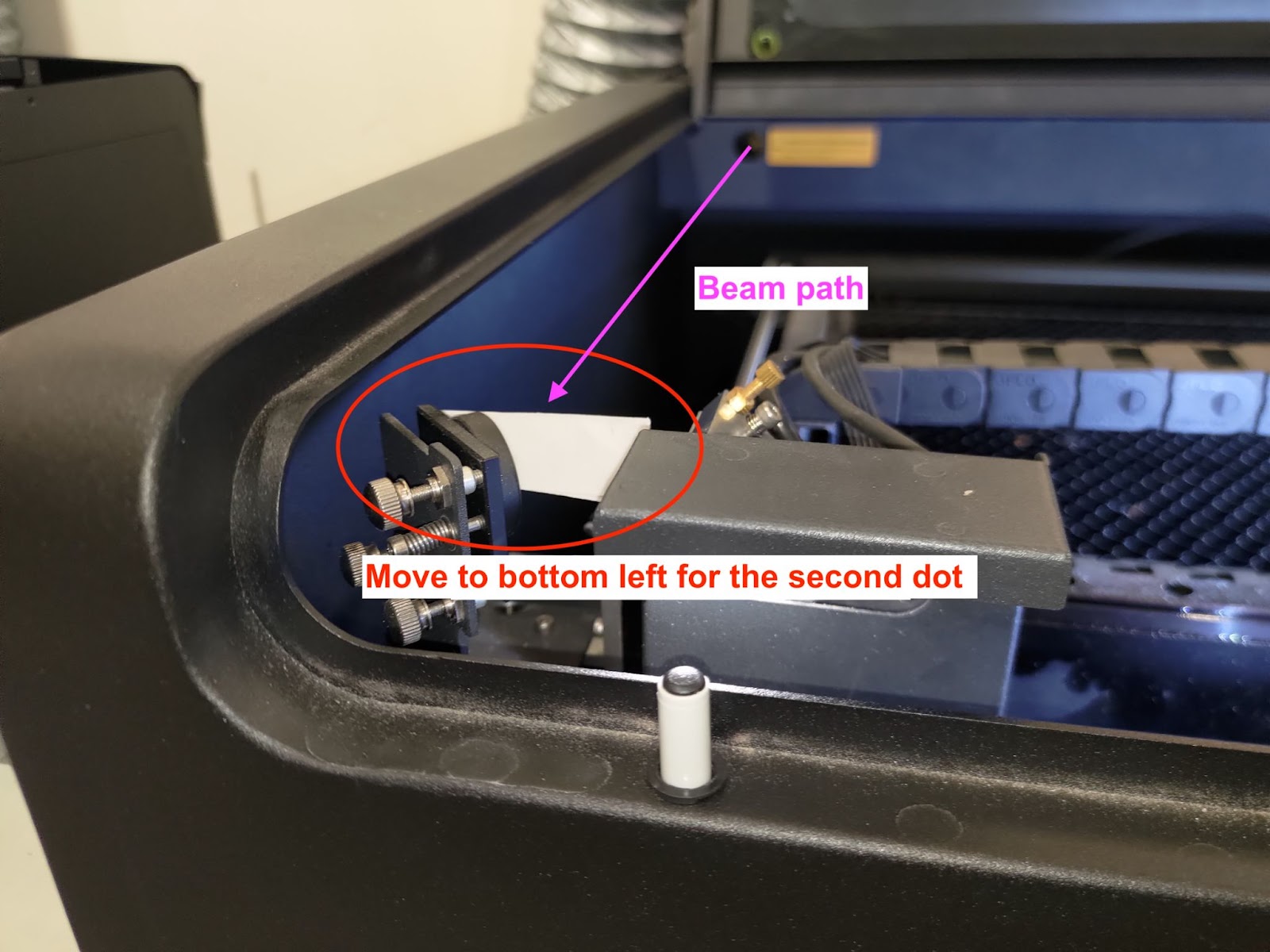

Steg 7-2 - Skapa den andra punkten för nedre vänstra positionen
Behåll samma tejp på den 2:a spegeln och flytta huvudet till nedre vänstra hörnet.
Gör 3 pulser för att skapa den andra punkten.
Om det inte finns någon punkt i det nedre vänstra hörnet, indikerar det att banan är kraftigt felriktad.
Vänligen se länken för att rikta om den optiska banan. [Optisk baninjustering]

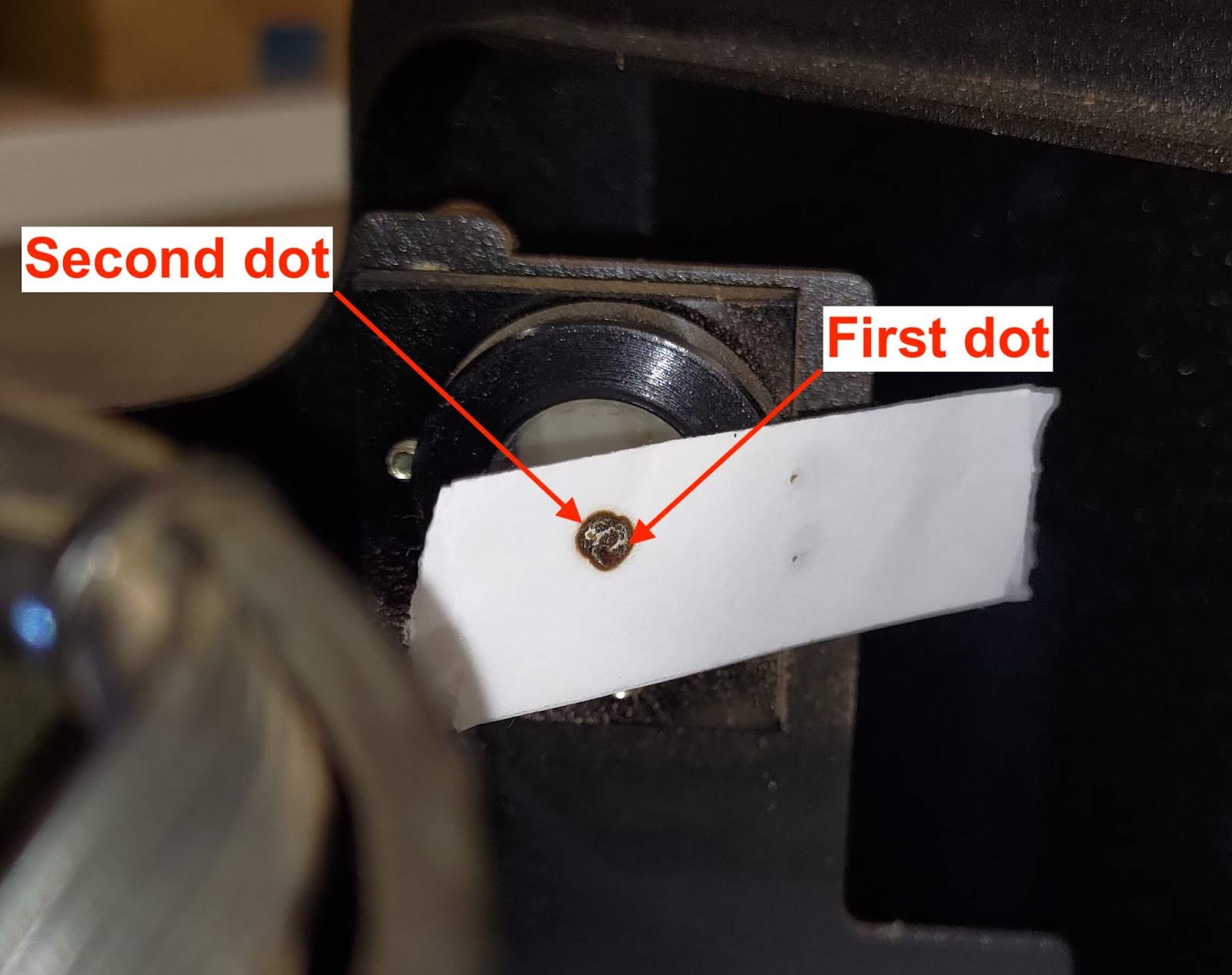

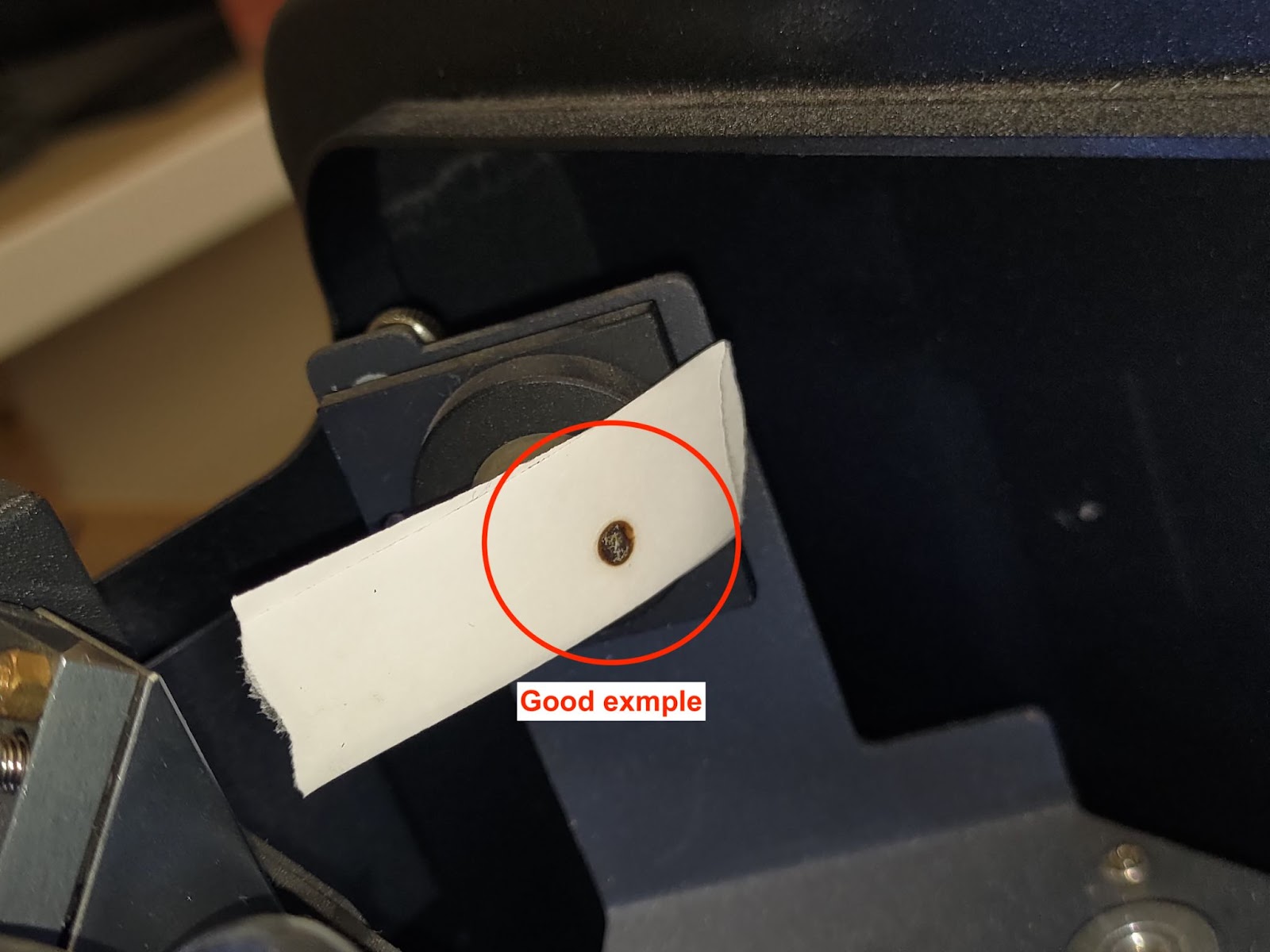

Steg 7-3 - Kontrollera om den första och den andra punkten överlappar
Om dina punkter överlappar perfekt, som på bilden nedan, indikerar det att banan är korrekt inriktad.
Om de inte överlappar, som i de dåliga exemplen nedan, indikerar det att från den 1:a spegeln till den 2:a spegeln är den optiska banan felriktad och den 1:a spegeln måste justeras.
Vänligen se länken för att rikta om den optiska banan. [4-8 Optisk baninjustering]
Bra exempel:
Dåligt exempel:
Steg 7-4 - Samla in tejpen från den 2:a spegeln
Sätt tejpen för den 2:a spegeln på papperet. Skriv ner positionen och antalet pulser som på bilden nedan.
Steg 8 - Kontrollera banan från den 2:a till den 3:e spegeln
Detta steg är för att kontrollera om banan är inriktad från den 2:a spegeln till den 3:e spegeln.
Stegöversikt:
Steg 8-1 - Skapa den första punkten för mitten-vänster position
Placera en tvålagerstejp på den 3:e spegeln och flytta huvudet till mitten-vänster position.
Gör 3 pulser för att skapa den första pricken.

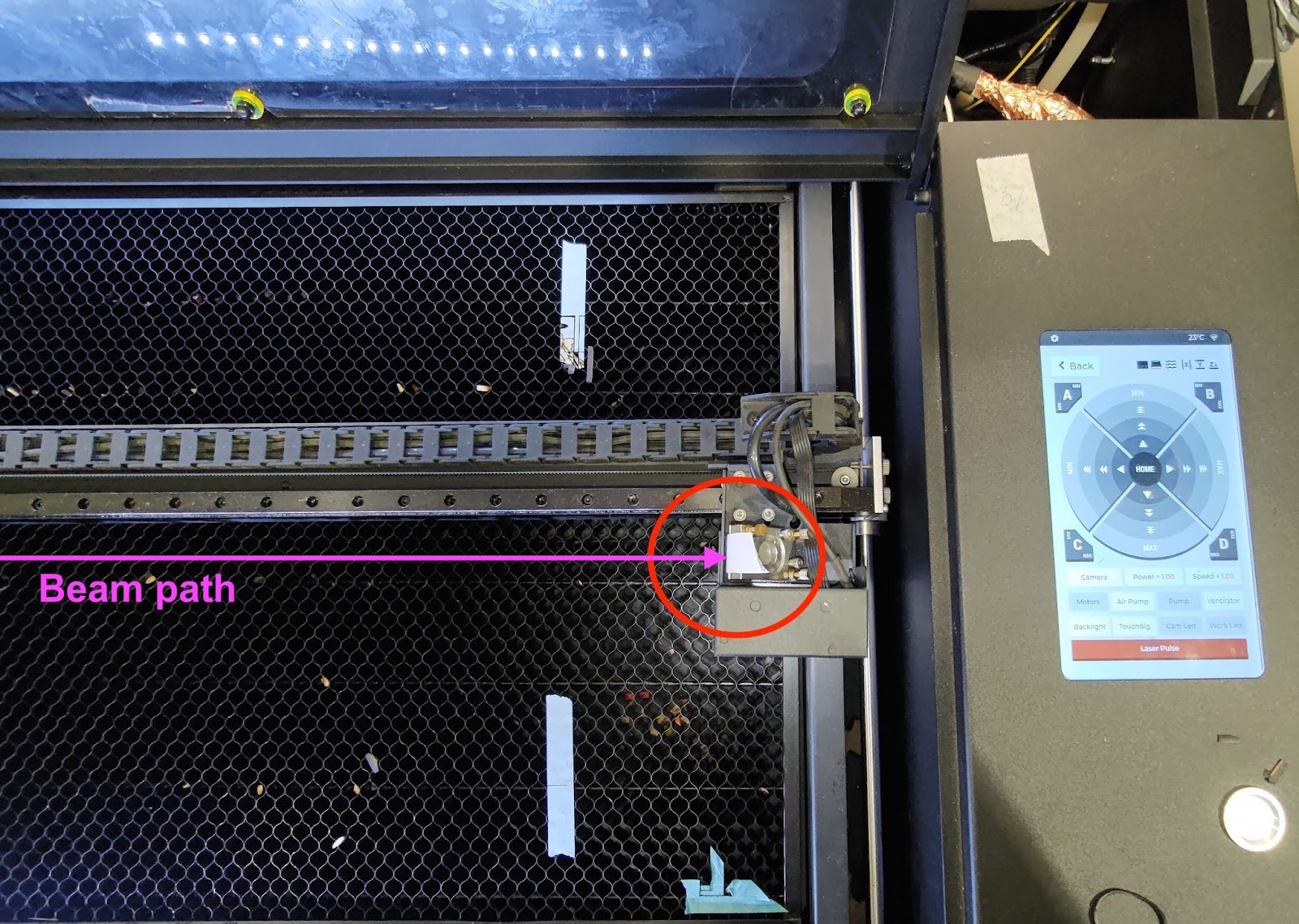

Steg 8-2 - Skapa den andra punkten för mitten-höger position
Behåll samma tejp på den 3:e spegeln och flytta huvudet till mitten-höger position.
Gör 3 pulser för att skapa den andra punkten.

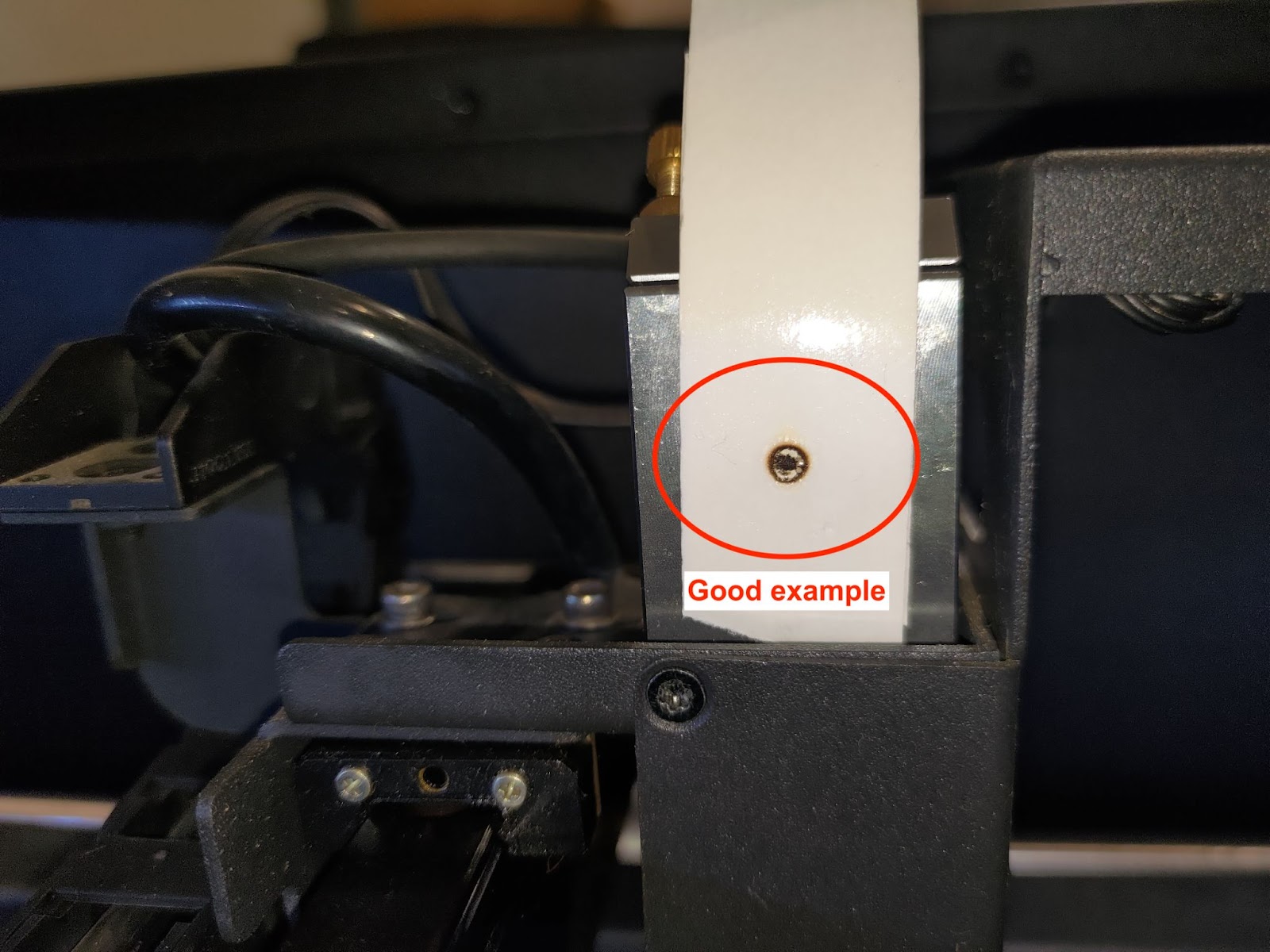

Steg 8-3 - Kontrollera om den första och den andra punkten överlappar
Om dina punkter överlappar perfekt, som på bilden nedan, indikerar det att banan är korrekt inriktad.
Du kan gå till Steg 8-5.
Om de inte överlappar, indikerar det att från den 2:a spegeln till den 3:e spegeln är den optiska banan felinriktad och den 2:a spegeln måste justeras.
Vänligen se länken för att rikta om den optiska banan. [4-8 Optisk baninjustering]
Bra exempel:
Dåligt exempel:
Steg 8-4 - Samla in tejpen från den 3:e spegeln
Ta bort tejpen från den 3:e spegeln och sätt den på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.
Steg 9 - Kontrollera banan från den 3:e spegeln till munstyckets spets
Det kommer att vara två platser att kontrollera.
Den första är mitten av bädden - Stegöversikt:
Den andra är det nedre högra hörnet av bädden - Stegöversikt:
Steg 9-1 - Kontrollera Z-axelns bana i mitten av bädden
Placera en enkeltejp på munstyckets spets och flytta laserhuvudet till mitten av bädden, gör sedan en puls.
Ta bort tejpen och kontrollera om punkten är rund.
Bra exempel:
Dåliga exempel:
Om din punkt inte är rund, se länk för att rikta om den optiska banan från den tredje spegeln till bädden (Z-axeln), som inte är tillräckligt vertikal.
Om du inte hittar några punkter på tejpen, se instruktioner för avancerad justering.
Steg 9-2 - Samla in tejpen från munstyckets centrumspets
Sätt tejpen på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.
Steg 9-3 - Kontrollera Z-axelns bana i det nedre högra hörnet av bädden
Placera en enkeltejp på munstyckets spets och flytta laserhuvudet till det nedre högra hörnet av bädden, gör sedan en puls.
Ta bort tejpen och kontrollera om punkten är rund.
(Det är normalt att hörnpunkten är mindre än mittpunkten. Se exemplen nedan.)
Bra exempel:
Acceptabla exempel:
Dåliga exempel:
- Om din punkt inte är rund, se länken nedan för att rikta om den optiska vägen från den tredje spegeln till bädden (Z-axeln), som inte är tillräckligt vertikal.
[4-8 Optisk baninjustering]
Steg 9-4 - Samla in tejpen från munstyckets nedre högra spets
Sätt tejpen på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.
Steg 10 - Rapportering (valfritt)
Den insamlade tejpen kan delas med din lokala återförsäljare om du har problem med din maskin.
Den optiska vägen är en nyckel som kommer att påverka resultatet av gravering och skärning.
Vänligen ta ett foto av de insamlade tejperna och ett tydligt foto av munstycksspetsens tejp som i exemplen nedan:
Foto #1:
Foto #2:
#END
