Rekommenderad frekvens / tidpunkt

1. Första gången är uppackning efter långväga transport.
2. Efter byte av laserröret.
3. För regelbundet underhåll rekommenderas det att kontrollera en gång i månaden.
4. Problem med skärning eller gravering.

Obs:

Den optiska banan kommer att ändras på grund av transport och vibrationer under arbetet, så regelbunden inspektion är nödvändig för att säkerställa korrekt laseroptisk bana så att maskinen kan gravera jämnt och skära normalt.
Denna sida gäller även för Beambox-serien.

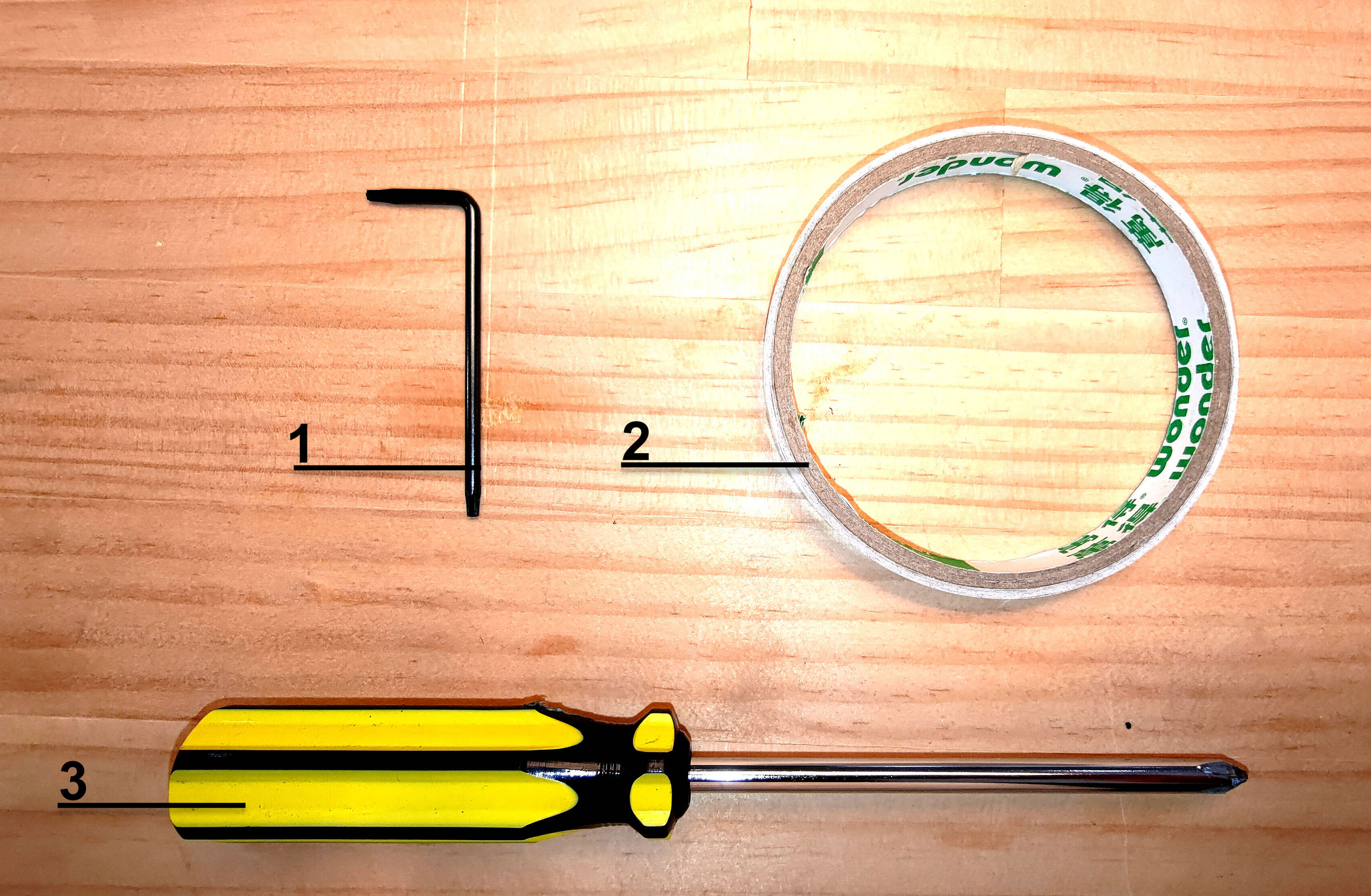

Steg 1 - Verktygsförberedelse

1｜Torxskruvmejsel (För Hexa)
2｜Dubbelhäftande tejp
3｜Stjärnskruvmejsel (För Beambox)

Steg 2 - Lär dig hur man skapar en puls

A. Slå på maskinen.
B. Stäng locket.
C. Gå in i underhållsläge och vänta tills hemprocessen är klar.
D. Hitta pulsknappen.
E. Ett tryck = en puls, två tryck = två pulser, och så vidare.
⚠︎ Gör alltid pulser när luckan är stängd.

Steg 3 - Öppna det bakre höljet

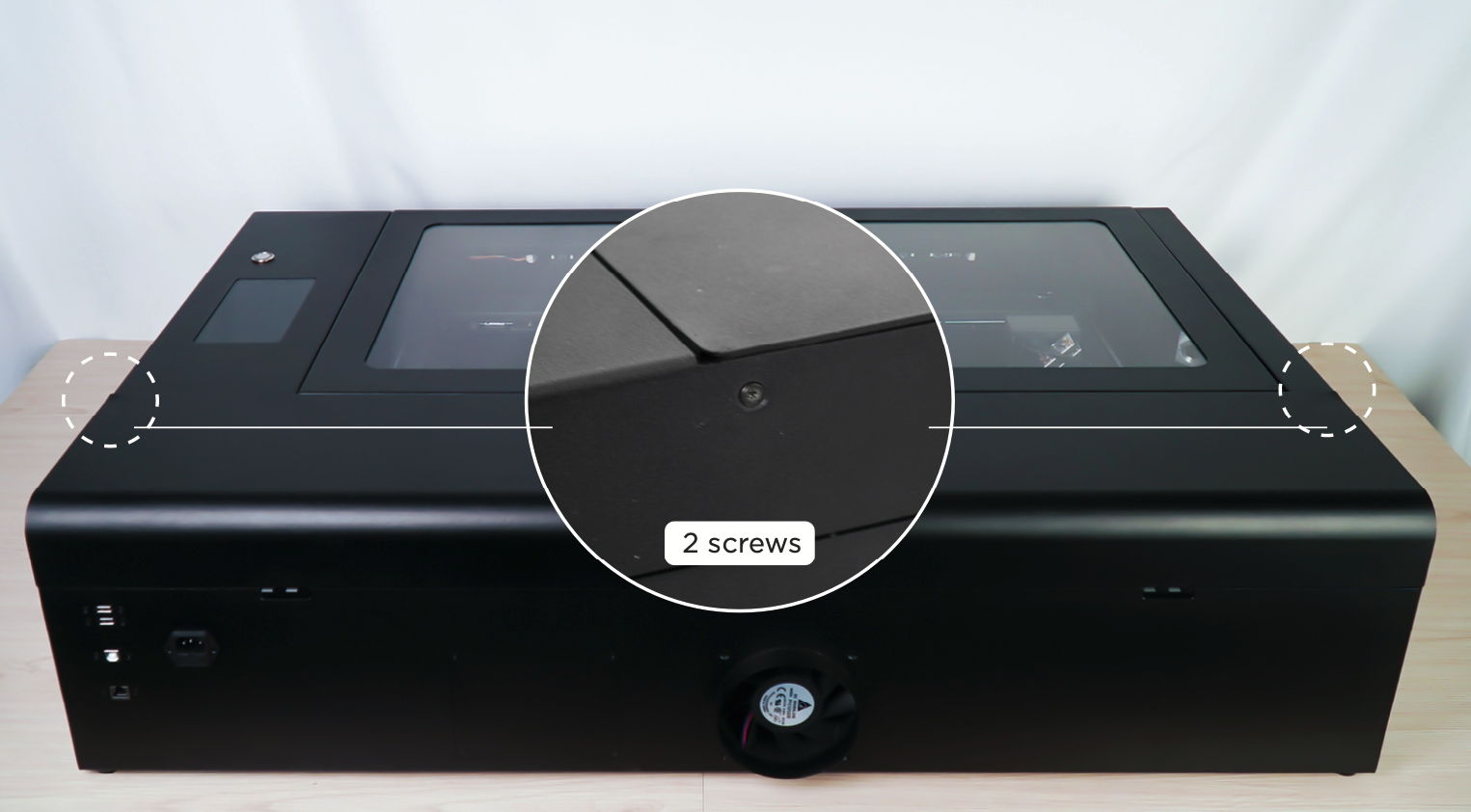

HEXA:
Använd Torx-skruvmejseln för att skruva loss dessa två skruvar på maskinens sidor, och bakstycket kan öppnas efteråt.

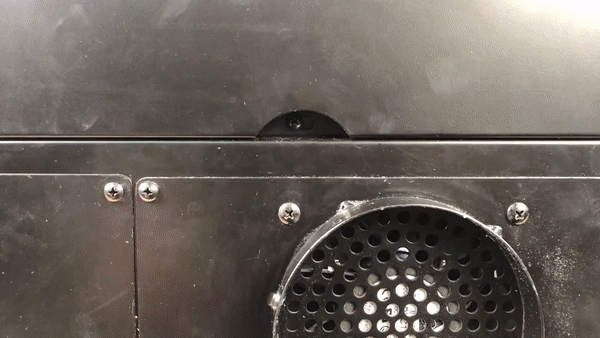

Beambox:
Använd Phillips-skruvmejseln för att skruva loss skruven ovanför fläkten på baksidan av maskinen, och bakstycket kan öppnas efteråt.


Steg 4 - Lär dig platserna

Bekanta dig med platserna:

- Första reflekterande spegeln
- Andra reflekterande spegeln
- Tredje reflekterande spegeln
- 7 platser på bädden som laserhuvudet kommer att flyttas till under kontrollen.

Steg 5 - Rengör alla speglar och fokuslinser

Följ instruktionerna i länken nedan för att rengöra alla speglar och linser.
- HEXA: 4-6 Rengöring av speglar och linser
- Beambox: 5-4 Rengöring av speglar och linser

Steg 6 - Kontrollera laserpunkten på den första spegeln

Detta steg är för att kontrollera om laserröret och maskinen är i gott skick.

Stegöversikt:

Steg 6-1 - Fästa tejp och skapa pulser

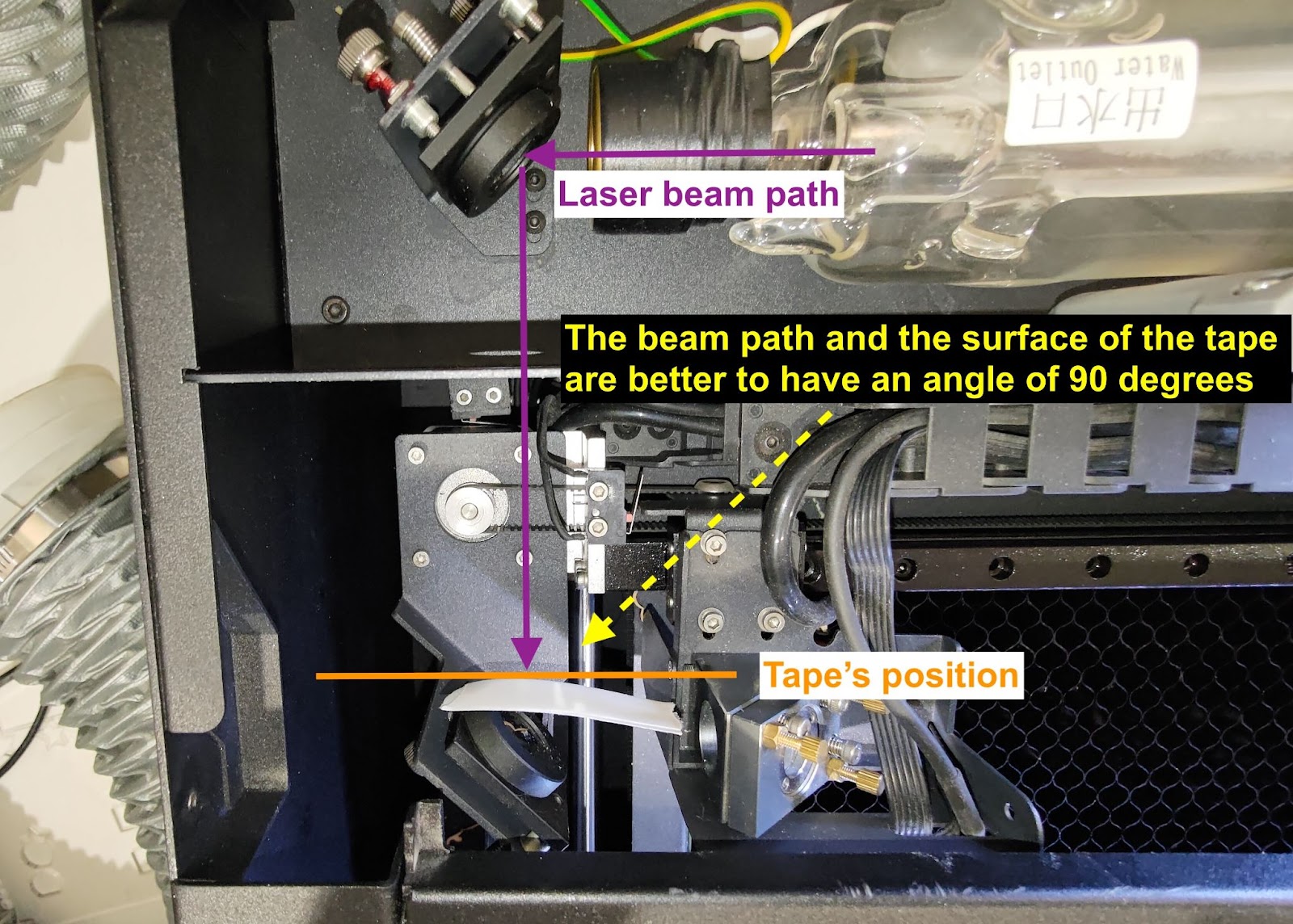

Sätt en dubbelhäftande tejp med två lager på den första spegeln, stäng bakstycket, och gör fem pulser.

Steg 6-2 - Kontrollera formen på punkten på tejpen:Formen på punkten på tejpen

Det är bra om formen är så rund som möjligt, och den första biten dubbelhäftande tejp framför bör brännas igenom.

Bra exempel


Dåliga exempel:

Steg 6-3 - Samla in tejpen från den första spegeln
Placera den första spegeltejpen på ett papper. Skriv ner positionen och antalet pulser som på bilden nedan.

Steg 6-4 - Felsökning och rapportering

Om din punkt inte är rund, inte stark eller liknar de dåliga exemplen ovan, höj effekten till x2.0 och se om det förbättras:

Om punkten blir starkare indikerar det att laserröret kan ha försämrats. Du kan fortfarande slutföra processen med en ökad effekt, eller så kan du kontakta din lokala återförsäljare och meddela att röret kan ha försämrats.
Om punkten inte blir starkare eller fortfarande har en konstig form, kontakta din lokala återförsäljare för ytterligare hjälp.
(Vänligen dela fotot av ditt pulsresultat på den 1:a spegeln med din återförsäljare.)

Steg 7 - Kontrollera banan från den första till den andra spegeln

Detta steg är för att kontrollera om banan är inriktad från den 1:a spegeln till den 2:a spegeln.
Stegöversikt:

Steg 7-1 - Skapa den första punkten för det övre vänstra läget

Placera en tvålagerstejp på den 2:a spegeln och flytta huvudet till övre vänstra hörnet.
Gör tre pulser för att skapa den första punkten.

Steg 7-2 - Skapa den andra punkten för det nedre vänstra läget

Behåll samma tejp på den 2:a spegeln och flytta huvudet till nedre vänstra hörnet.
Gör 3 pulser för att skapa den andra punkten.

Om det inte finns någon punkt i det nedre vänstra läget, indikerar det att banan är kraftigt felriktad.
Vänligen se länken för att rikta om den optiska banan. [4-8 Optisk banjustering]

Steg 7-3 - Kontrollera om den första och den andra punkten överlappar

Om dina punkter överlappar perfekt, som på bilden nedan, indikerar det att banan är korrekt inriktad.

Om de inte överlappar, som i de dåliga exemplen nedan, indikerar det att från den 1:a spegeln till den 2:a spegeln är den optiska banan felriktad och den 1:a spegeln måste justeras.
Vänligen se länken för att rikta om den optiska banan. [4-8 Optisk banjustering]

Bra exempel:


Dåligt exempel:

Steg 7-4 - Samla in tejpen från den andra spegeln
Placera 2:a spegeln tejpen på papperet. Skriv ner positionen och antalet pulser som på bilden nedan.

Steg 8 - Kontrollera banan från den andra till den tredje spegeln
Detta steg är för att kontrollera om banan är i linje från den 2:a spegeln till den 3:e spegeln.
Stegöversikt:

Steg 8-1 - Skapa den första punkten för det mittersta vänstra läget

Placera en dubbel tejp på den 3:e spegeln och flytta huvudet till mitten-vänster position.
Gör 3 pulser för att skapa den första punkten.


Steg 8-2 - Skapa den andra punkten för det mittersta högra läget

Behåll samma tejp på den 3:e spegeln och flytta huvudet till mitten-höger position.
Gör 3 pulser för att skapa den andra punkten.


Steg 8-3 - Kontrollera om den första och den andra punkten överlappar

Om dina punkter överlappar perfekt, som på bilden nedan, indikerar det att banan är korrekt inriktad.
Du kan gå till Steg 8-5.

Om de inte överlappar indikerar det att från den 2:a spegeln till den 3:e spegeln är den optiska banan felaktig och den 2:a spegeln måste justeras.
Vänligen se länken för att rikta om den optiska banan. [4-8 Optisk banjustering]

Bra exempel:

Dåliga exempel:

Steg 8-4 - Samla in tejpen från den tredje spegeln
Ta bort tejpen från den 3:e spegeln och lägg den på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.

Steg 9 - Kontrollera banan från den tredje spegeln till munstyckets spets
Det kommer att finnas två platser att kontrollera.

Den första är mitten av bädden - Stegöversikt:

Den andra är det nedre högra hörnet av bädden - Stegöversikt:

Steg 9-1 - Kontrollera Z-axelns bana i mitten av bädden
Placera en enkeltejp på munstycksspetsen och flytta laserhuvudet till mitten av bädden, gör sedan en puls.

Ta bort tejpen och kontrollera om punkten är rund.
Bra exempel:

Dåliga exempel:

Om din punkt inte är rund, se länk för att rikta om den optiska banan från den tredje spegeln till bädden (Z-axeln), som inte är tillräckligt vertikal.

Om du inte hittar några punkter på tejpen, se instruktioner för avancerad justering.

Steg 9-2 - Samla in tejpen från munstyckets mittenspets

Sätt tejpen på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.

Steg 9-3 - Kontrollera Z-axelns bana i det nedre högra hörnet av bädden
Placera ett lager tejp på munstyckets spets, flytta laserhuvudet till det nedre högra hörnet av arbetsytan och en puls.

Ta bort tejpen och kontrollera om punkten är rund.
(Hörnpunkten är normalt mindre än mittpunkten. Vänligen se exemplen nedan.)
Bra exempel:

Acceptabla exempel:

Dåliga exempel:

- Om din punkt inte är rund, se länken nedan för att rikta om den optiska banan från den tredje spegeln till bädden (Z-axeln), som inte är tillräckligt vertikal.
[4-8 Optisk banjustering]

Steg 9-4 - Samla in tejpen från munstyckets nedre högra spets
Sätt tejpen på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.

Steg 10 - Rapportering (Valfritt)

Den insamlade tejpen kan delas med din lokala återförsäljare om du har problem med din maskin.
Den optiska banan är en nyckel som kommer att påverka resultatet av gravering och skärning.

Vänligen ta ett foto av de insamlade tejperna och ett tydligt foto av munstycksspetsens tejp som i exemplen nedan:

Foto #1:

Foto #2:

#END
