4-10 Byte av laserrör

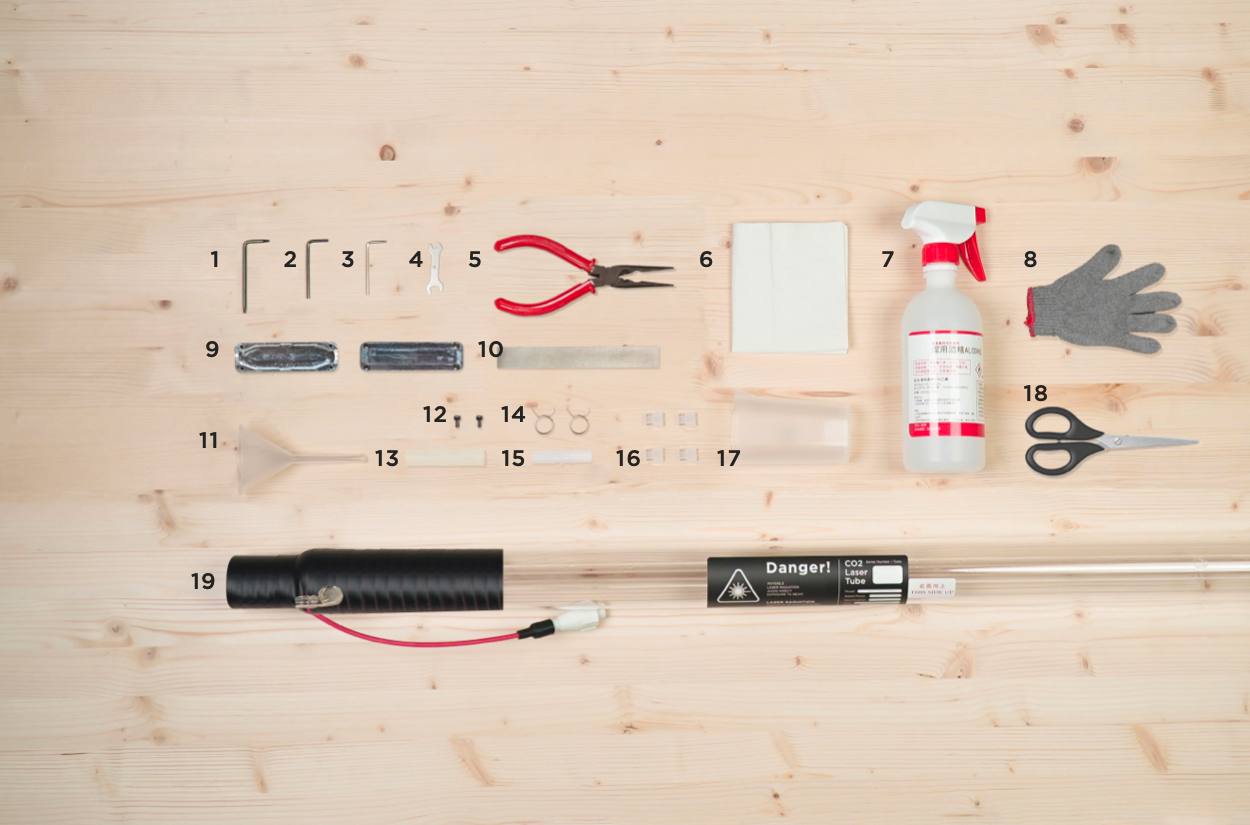

Utbytessteg

0. Koppla ur strömmen och öppna chassit

1. Vänligen dra ur strömkabeln först och byt sedan ut laserröret.

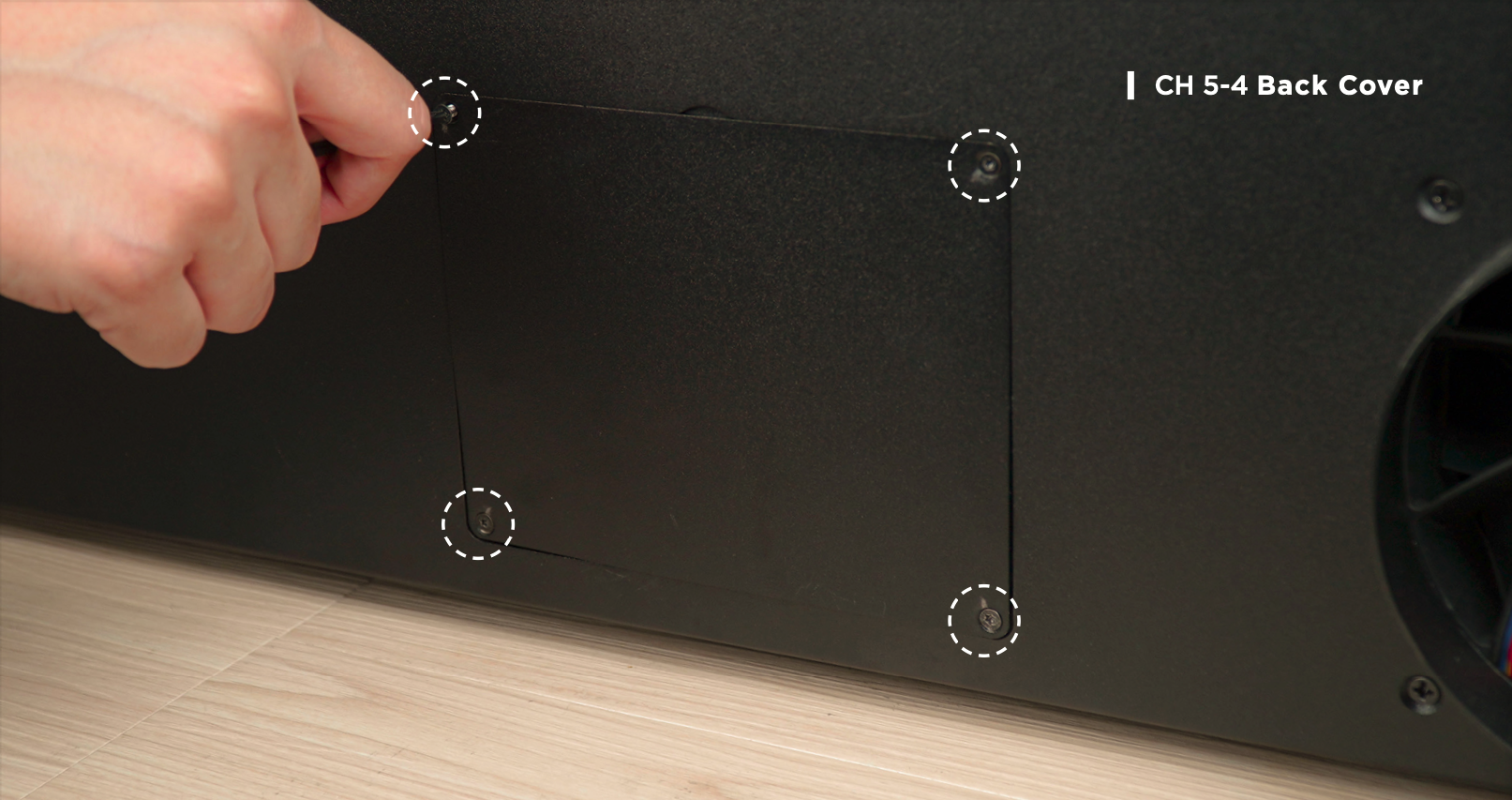

2. Använd Torx-skruvmejseln för att ta bort 2 skruvar på båda sidor av det bakre höljet och lyft höljet.
3. Du kan först ta bort dammet från det bakre chassit och sedan byta ut laserröret. Använd en dammsugare eller högtryckssprutpistol för att ta bort dammet från det bakre chassit, och använd sedan en pappershandduk eller trasa med alkohol för att torka av det smutsiga området och vänta tills chassit torkar innan du fortsätter med nästa operation.

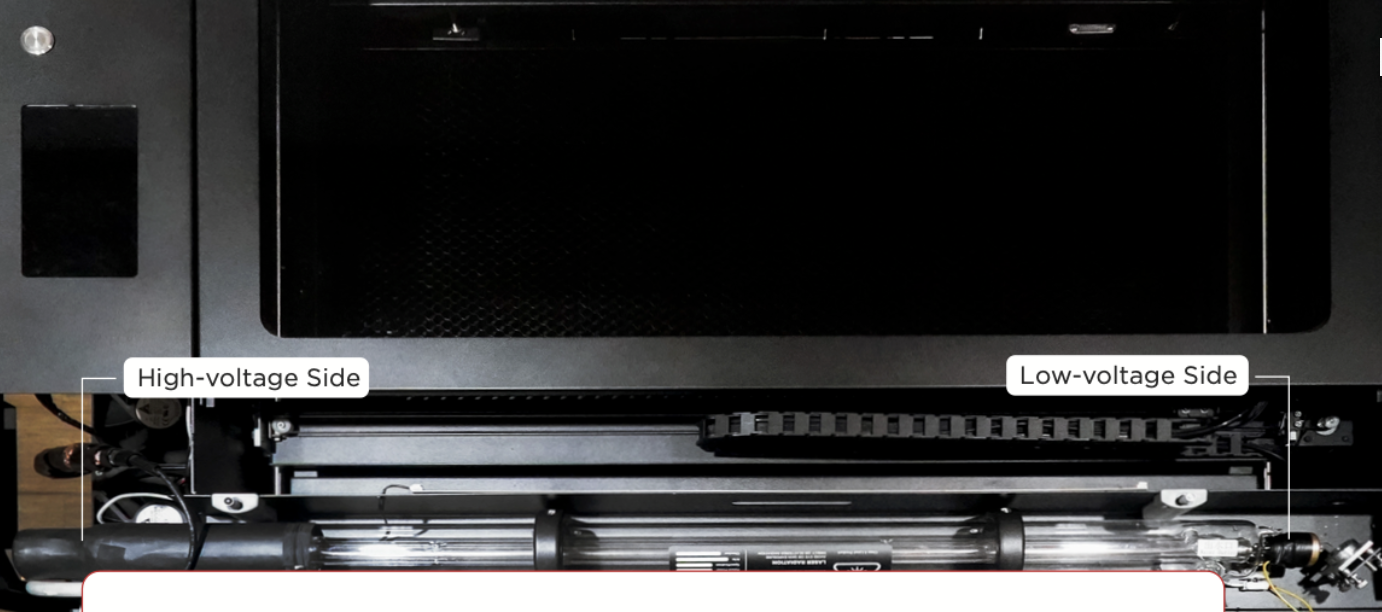

4. Laserröret har två ändar. Högspänningssidan ("High-voltage") är nära skärmen och lågspänningssidan ("Low-voltage") är nära reflektionsspegeln.
5. Lägg en trasa eller pappershandduk på båda sidor av hög- och lågspänningen för att undvika skador på maskinen på grund av vattenläckage.

1. Koppla bort laserrörets kablar:

a. Klipp av och lossa

Om detta inte är första gången du byter ett rör, hoppa över detta steg och ta bort aluminiumet direkt med en 2,5 mm insexnyckel.

1. Använd de medföljande handskarna

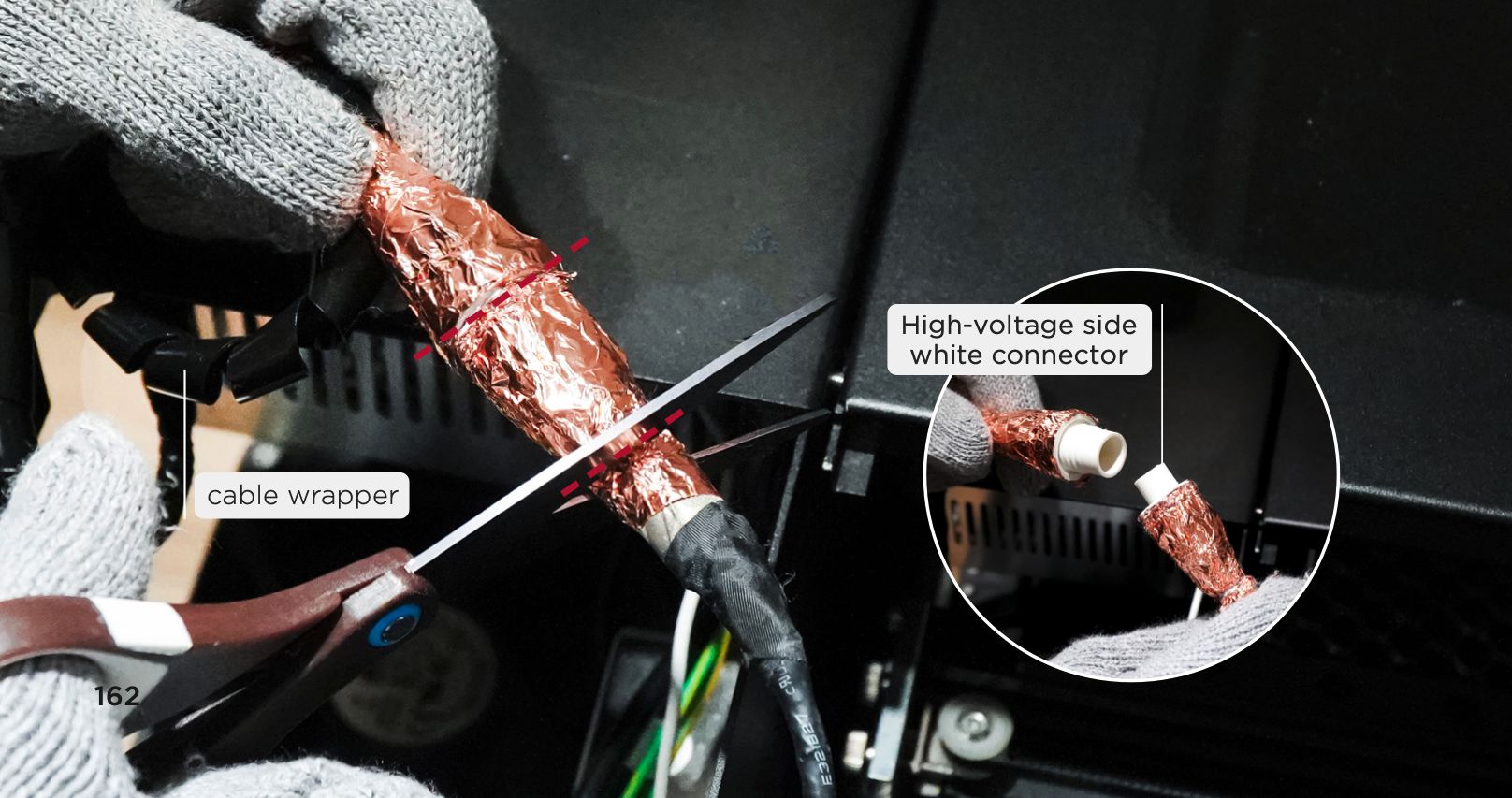

2. Ta bort kabelomslaget
3. Klipp av koppardelarna med en sax
4. Lossa den vita kontakten på högspänningssidan

b. Koppla bort laserrörets kablar

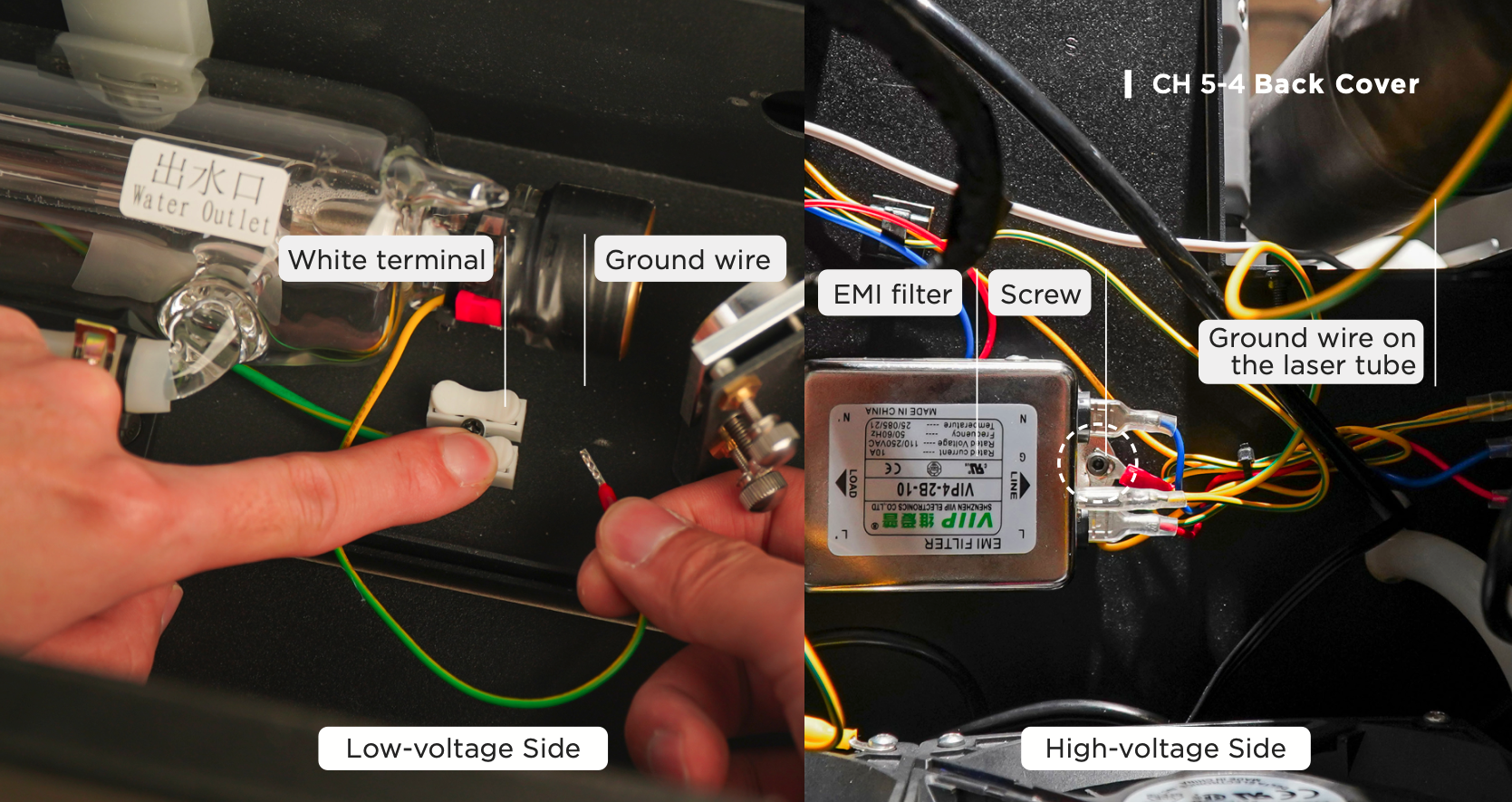

Tryck på den vita terminalen och dra ut jordkabeln

c. Ta bort jordkabeln på högspänningssidan

Använd 2,5 mm insexnyckeln för att lossa skruvarna i EMI-filtret. Dra sedan ut jordkabeln som är ansluten till laserröret.

2. Lossa laserrörets hållare

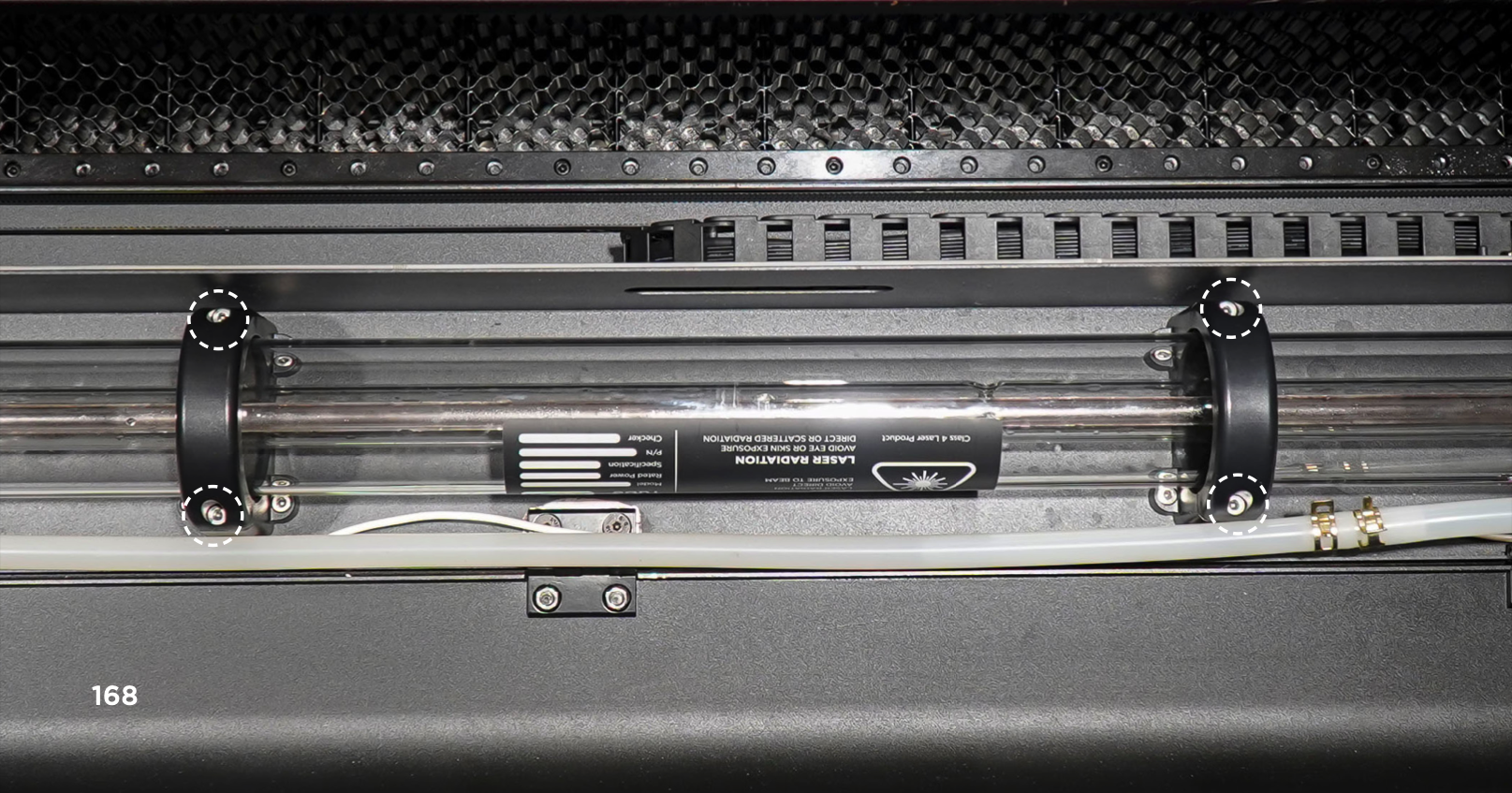

Använd 3 mm insexnyckeln för att lossa totalt 4 skruvar på laserrörets hållare.

3. Lossa vattenrören

a. Flytta till lågspänningssidan.

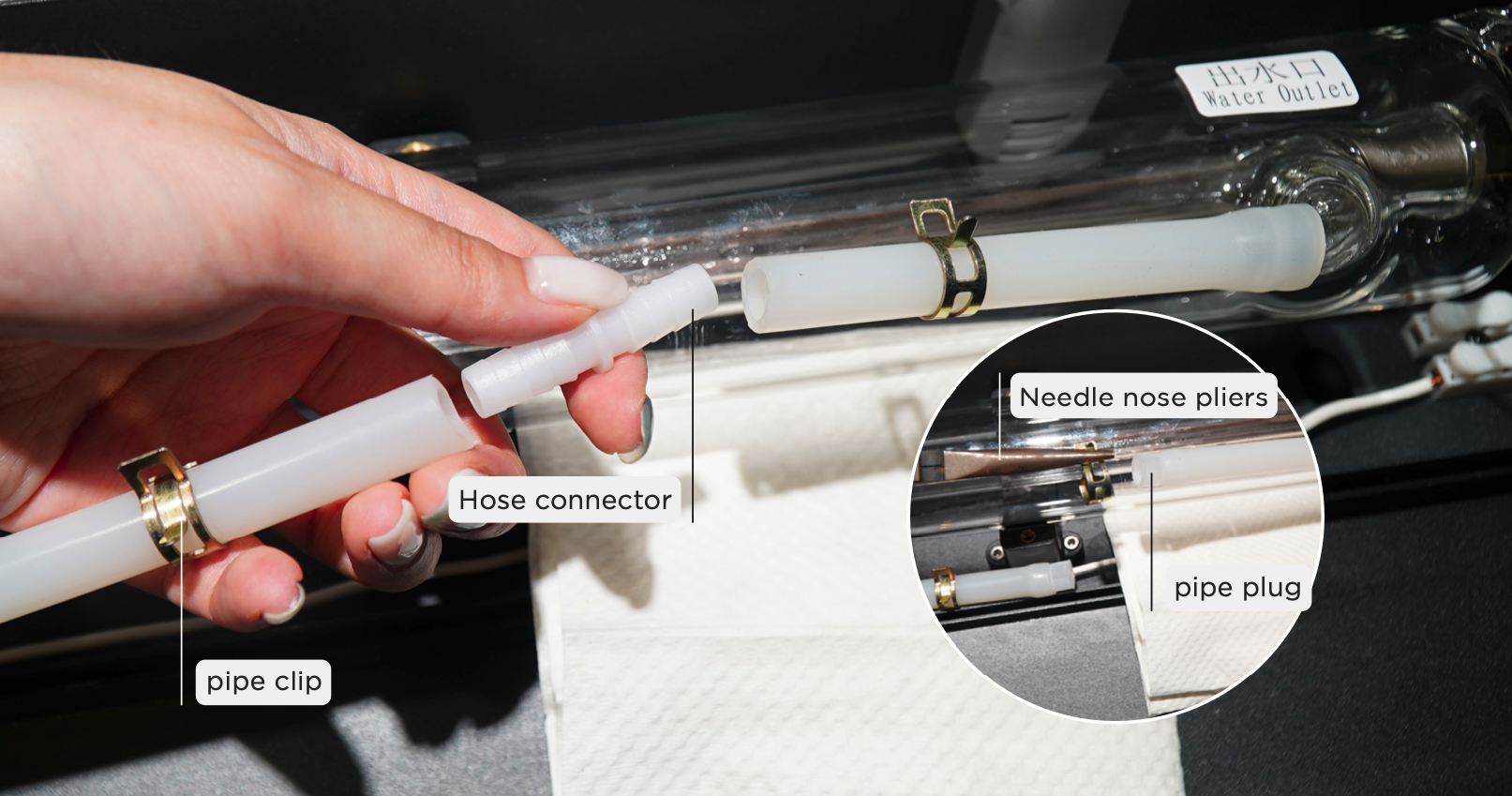

1. Tryck klämman utåt med en spetsig tång
2. Ta bort slangkontakten och lägg den åt sidan för senare användning
3. Ta bort rörklämmorna på den korta slangen och lägg dem åt sidan för senare användning

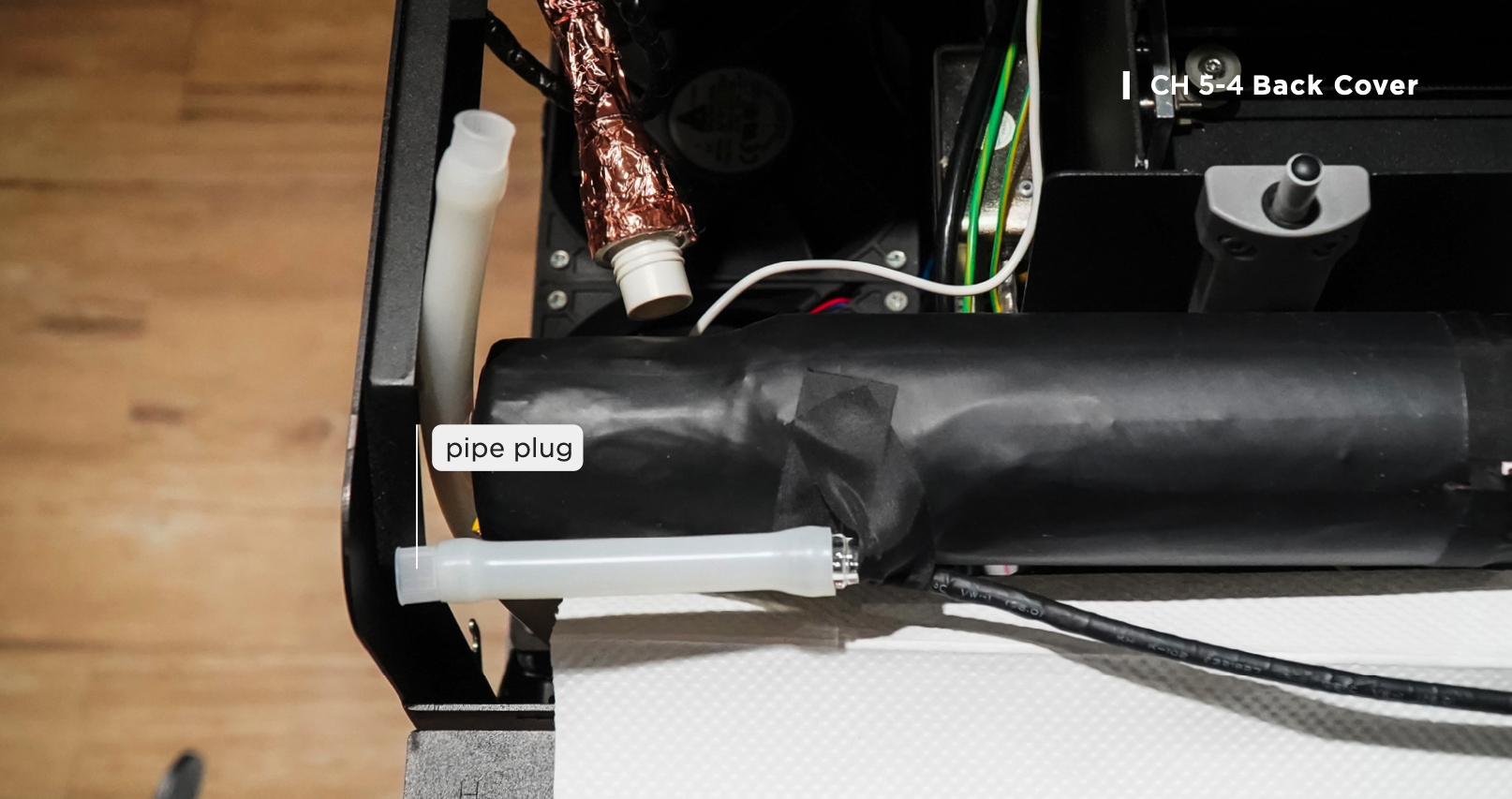

4. Se till att de två vattenrörsöppningarna är införda i rörpluggen för att undvika vattenläckage.

⚠️ Se till att lägga en handduk, trasa eller pappershandduk under högspännings- och lågspänningssidan. Vattenläckage kommer att orsaka fel på maskinen.

b. Lossa vattenröret från högspänningssidan

Laserröret kan flyttas från rörhållarens säten till det bakre höljet, det blir lättare att dra ut röret.

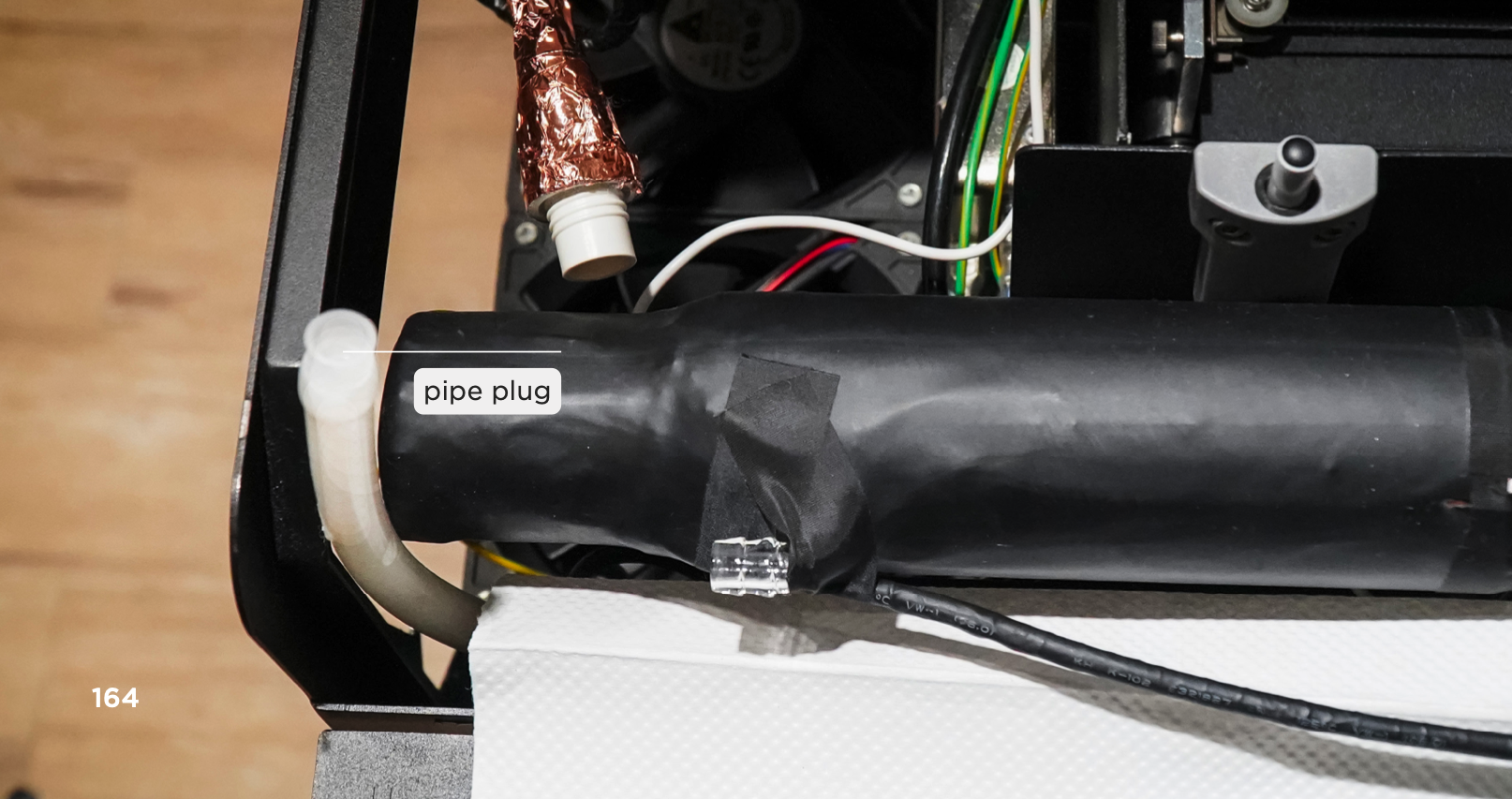

c. Sätt i rörpluggen efter lossning

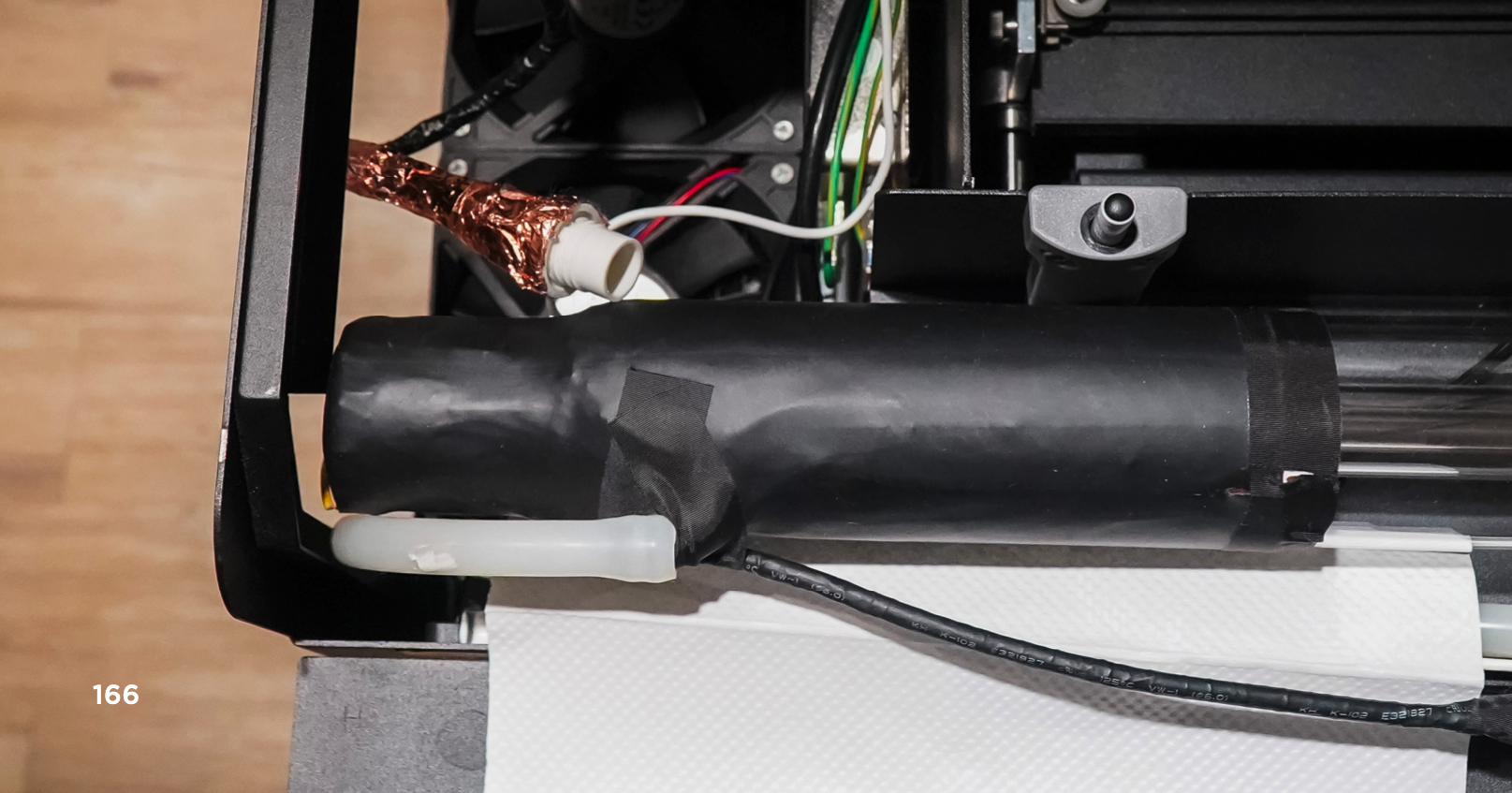

d. Sätt i den medföljande vattenslangen och anslut den till vatteninloppet på laserröret för att undvika vattenläckage

⚠️ Undvik att maskinens delar kommer i kontakt med vatten. Om vatten läcker eller sprids, låt maskinen torka helt innan du startar den.

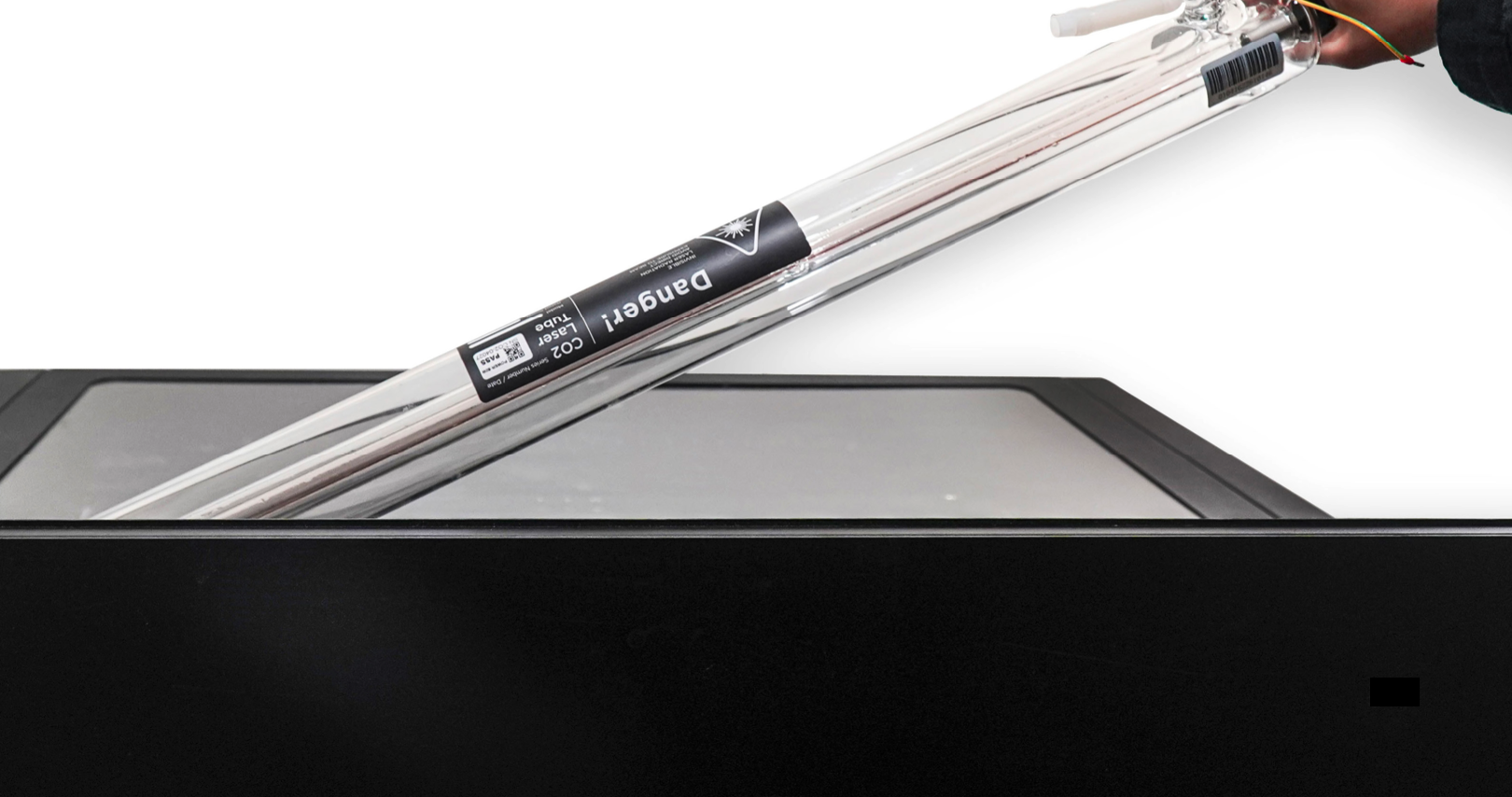

4. Ta bort laserröret

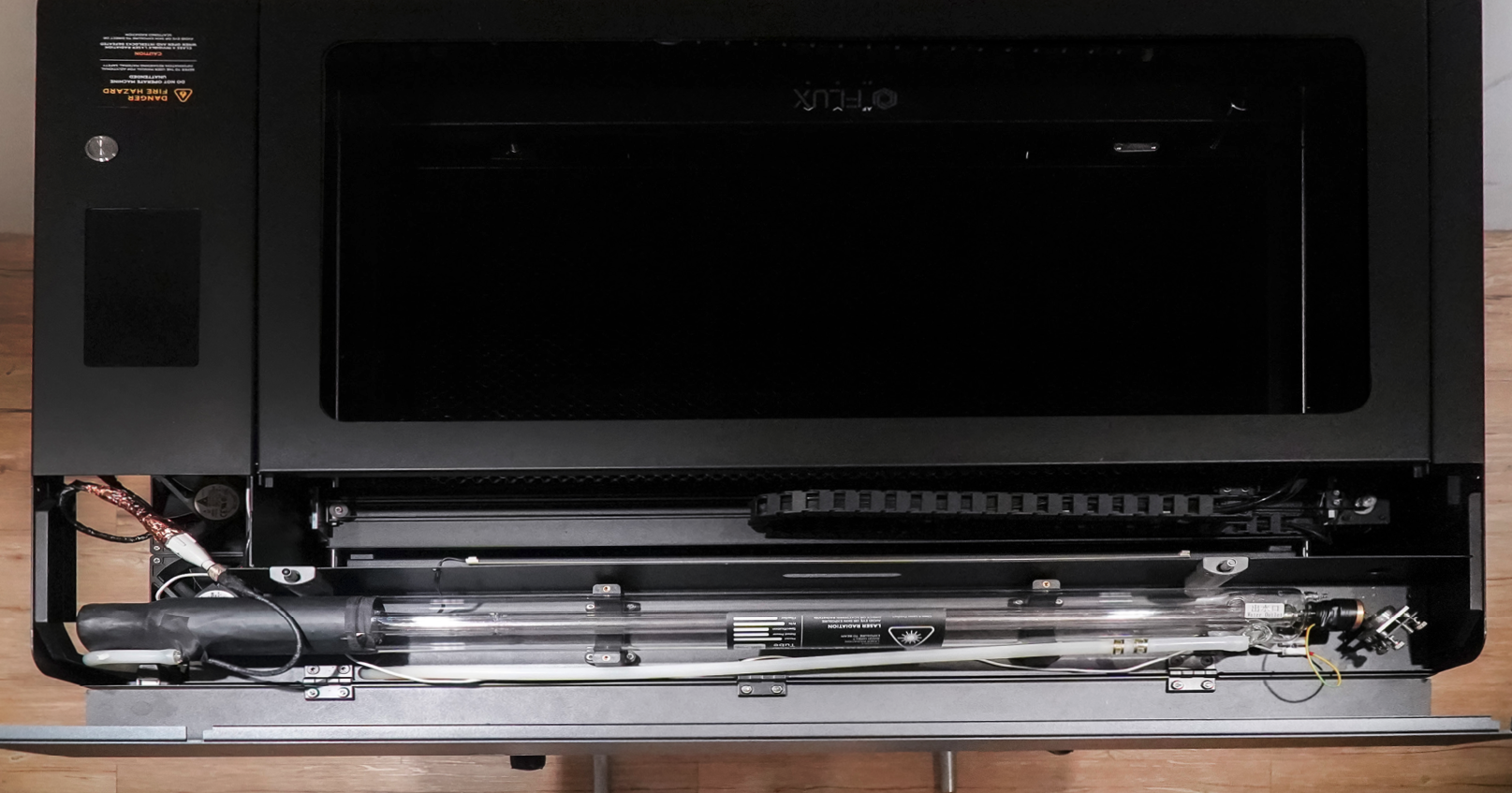

5. Placera det nya laserröret och vattenslangen

a. Placera laserröret enligt bilden

b. Ta bort vattenrörpluggen på högspänningssidan och fäst vattenröret på laserröret

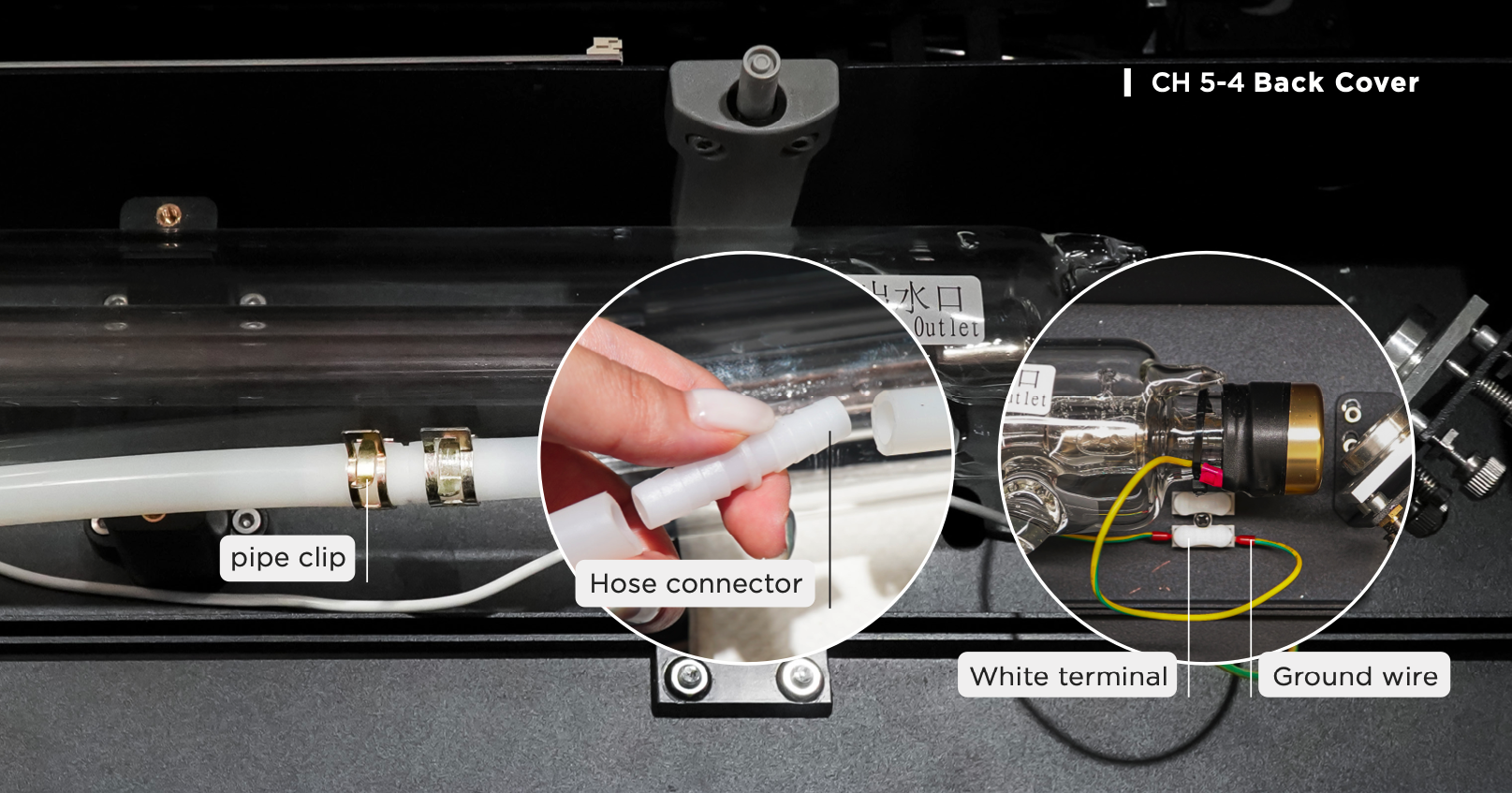

c. Flytta till lågspänningssidan > Ta bort rörpluggen > Fäst rörklämman på det kortare vattenröret > Sätt i slangkopplingen > Använd en spetsig tång för att flytta rörklämman mot anslutningssidan för att förhindra vattenläckage.
d. Tryck ner den vita terminalen och sätt i jordledningen > Släpp den vita terminalen > Dra försiktigt i jordledningen för att kontrollera att den sitter ordentligt.

6. Applicera ledande tejp; installera aluminiumlådan och anslutning av jordledning

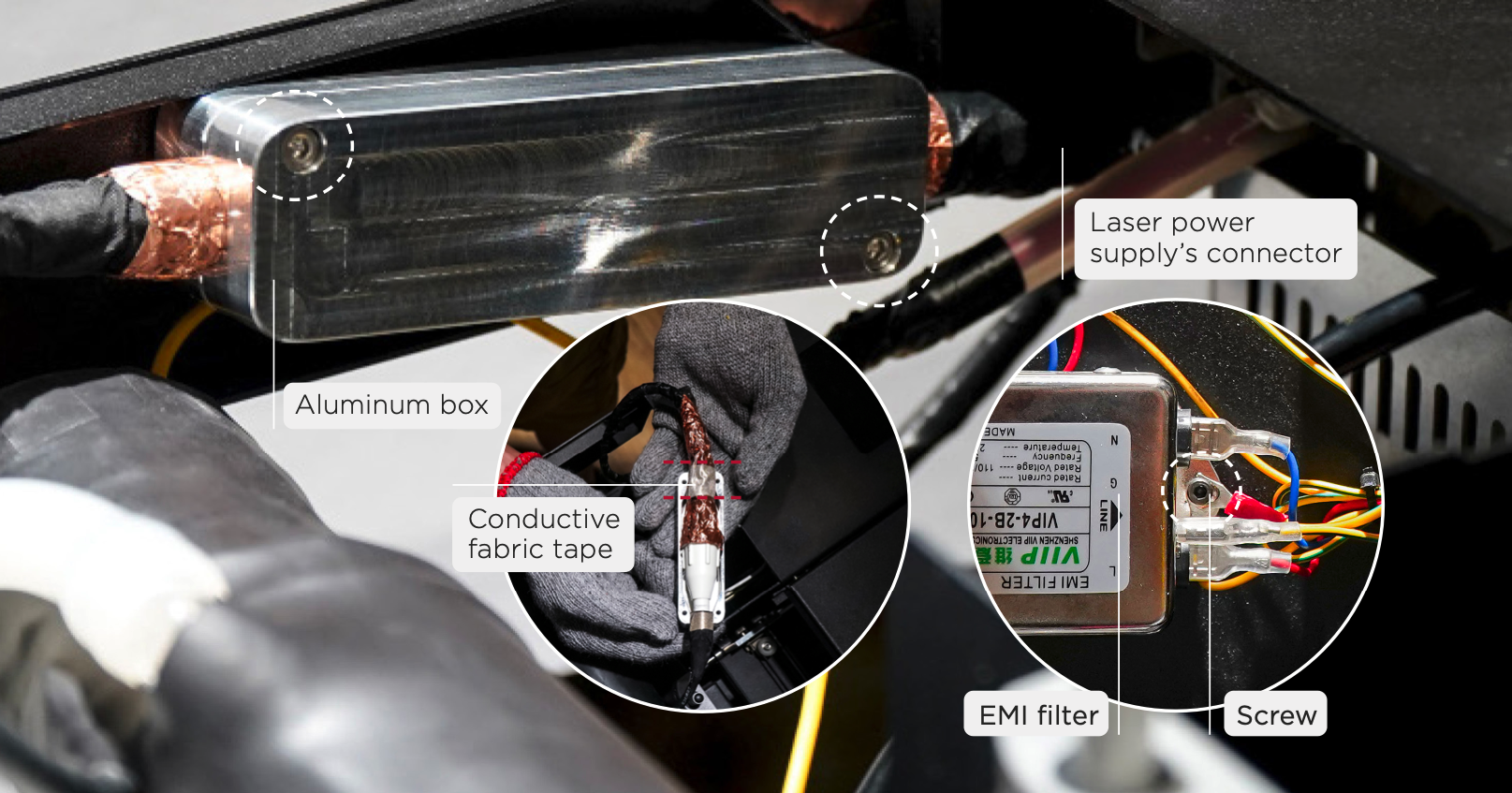

a. Anslut den vita kontakten på högspänningssidan och applicera den ledande tejpen på laserströmförsörjningens kontakt
b. Lägg den vita kontakten i aluminiumlådan, montera den på locket och dra åt skruvarna med en 2,5 mm insexnyckel. (Lådan kan placeras slumpmässigt i utrymmet så länge kabeln och ledningarna inte är böjda eller vridna.)
c. Sätt i jordledningen på högspänningssidan av laserröret i skruvpositionen på EMI-filtret > Dra åt skruven.

7. Dra åt laserrörhållarna igen

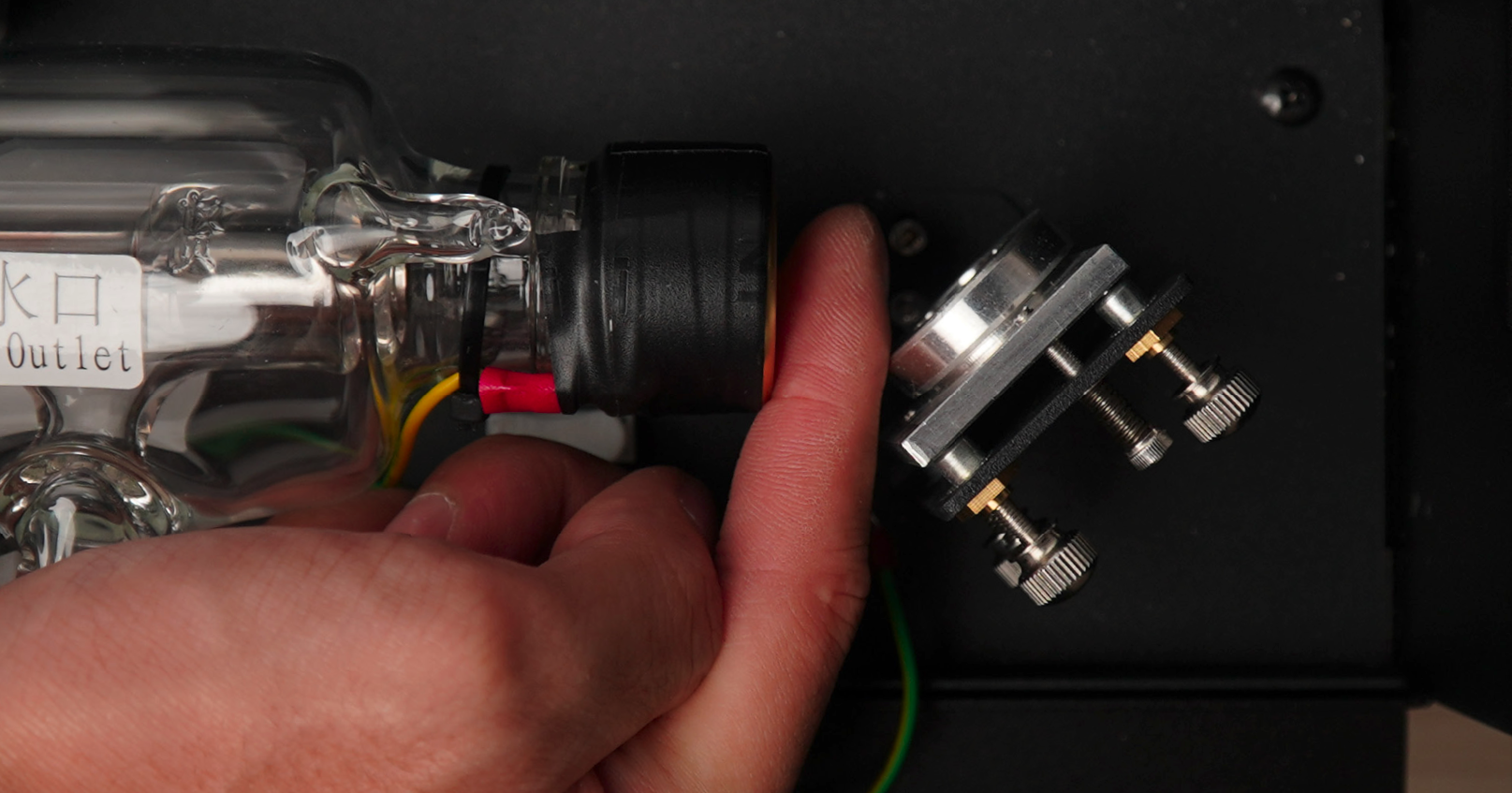

a. Placera laserröret i position, lämna ett fingeravstånd mellan den bakre änden, cirka 15 mm från laserrörens ände till den första reflekterande spegeln > Se till att det inte finns några veck eller kinkar på vattenslangarna

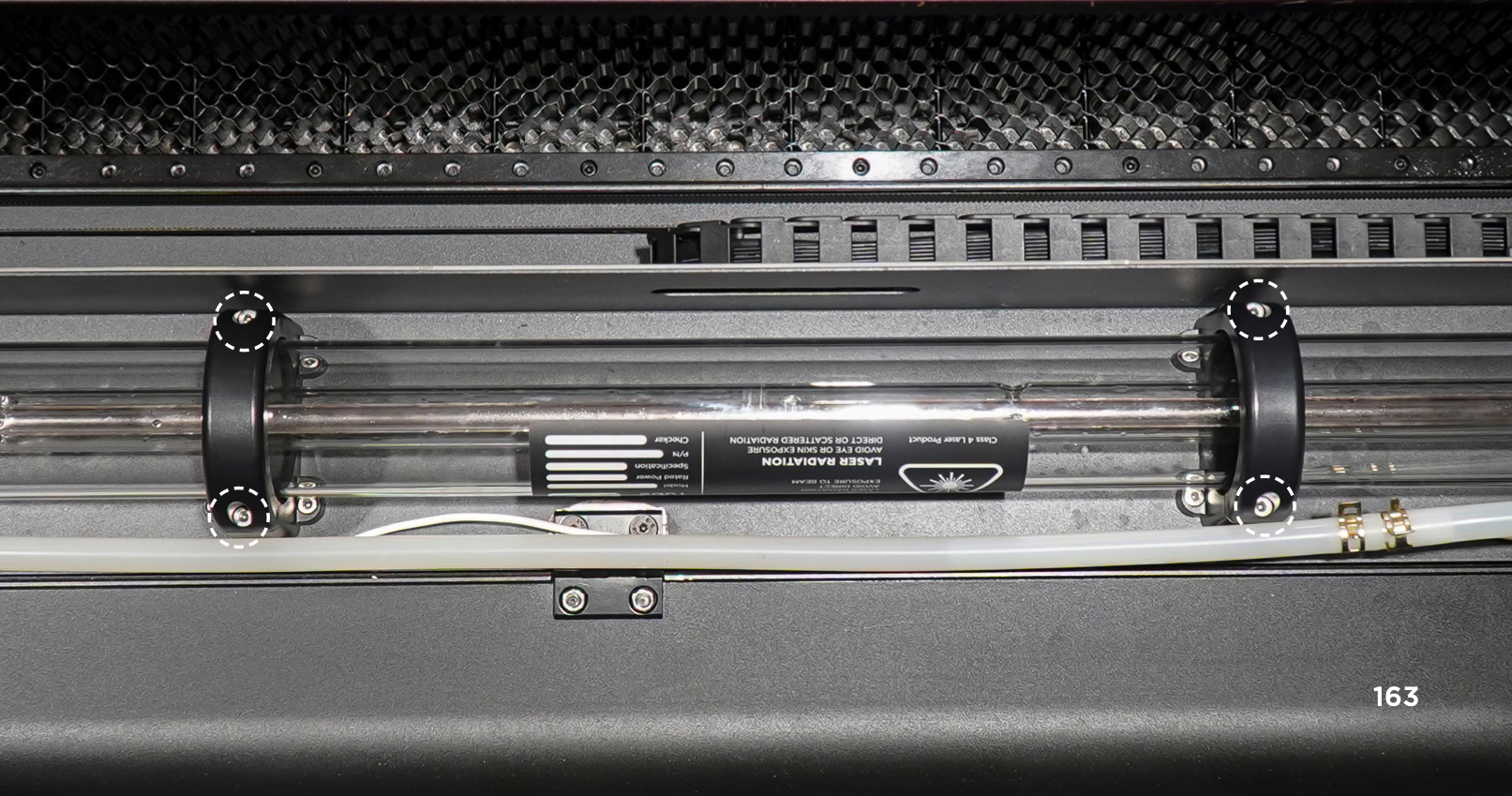

b. Använd 3 mm insexnyckel för att dra åt totalt 4 skruvar på laserrörhållarna > Skaka försiktigt laserröret för att säkerställa att det inte förskjuts.

8. Anslut nätsladden och starta maskinen

Efter att ha bekräftat att installationen är korrekt kan du ansluta nätsladden och starta motorn.

9. Ta ut vattenpumpen

Använd en Torx-skruvmejsel för att lossa fyra skruvar på vattenpumpens lock > Ta ut vattenpumpen.

10. Tillsätta vatten

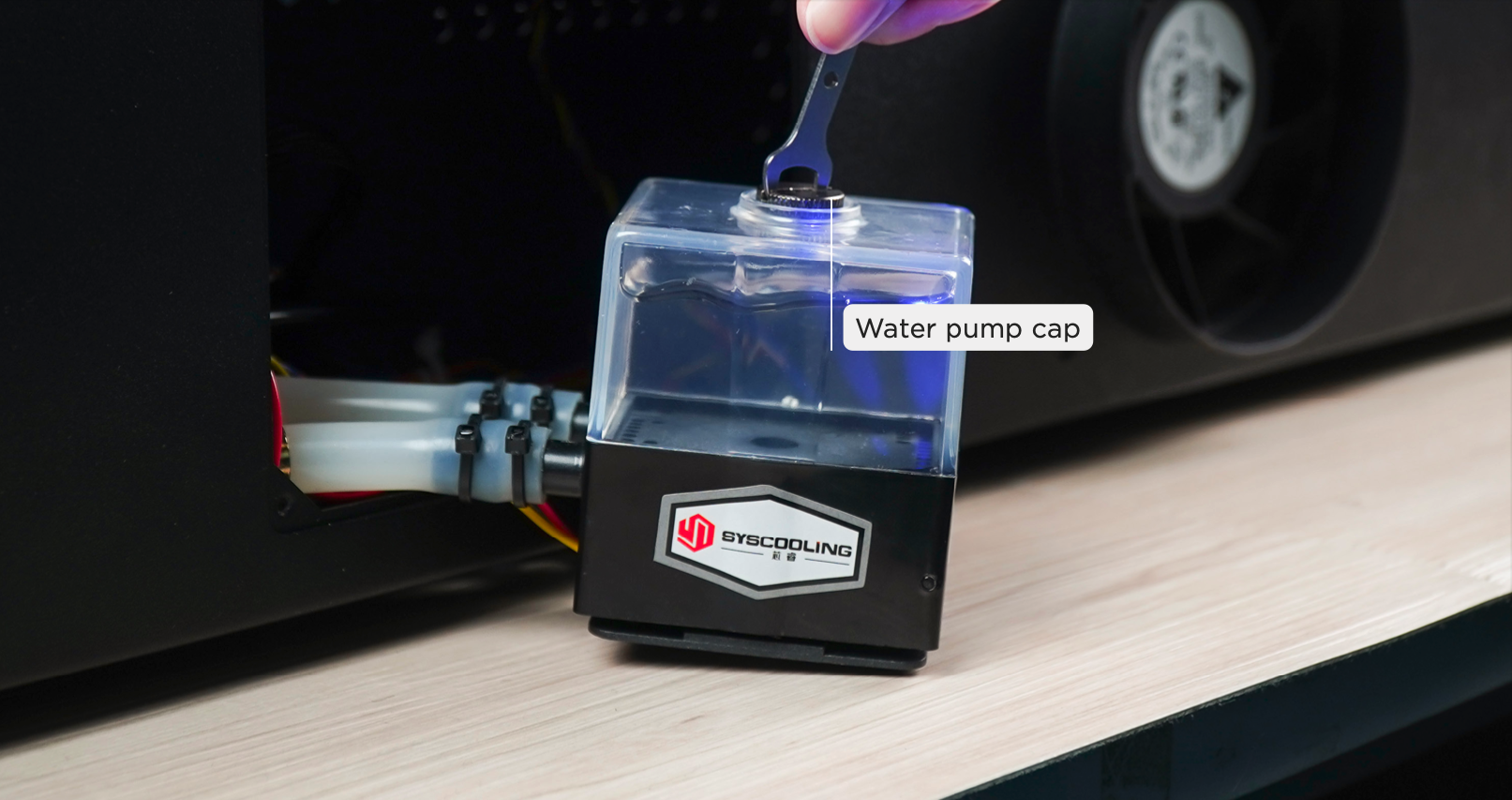

1. Använd den dubbelhövdade skiftnyckeln för att öppna vattenpumpens lock
2. Sätt i tratten
3. Fyll vattenpumpen med destillerat vatten
4. Klicka på "UNDERHÅLL" på skärmen
5. Klicka på "Pump" efter att laserhuvudet har avslutat hempositioneringen av X- och Y-axeln.

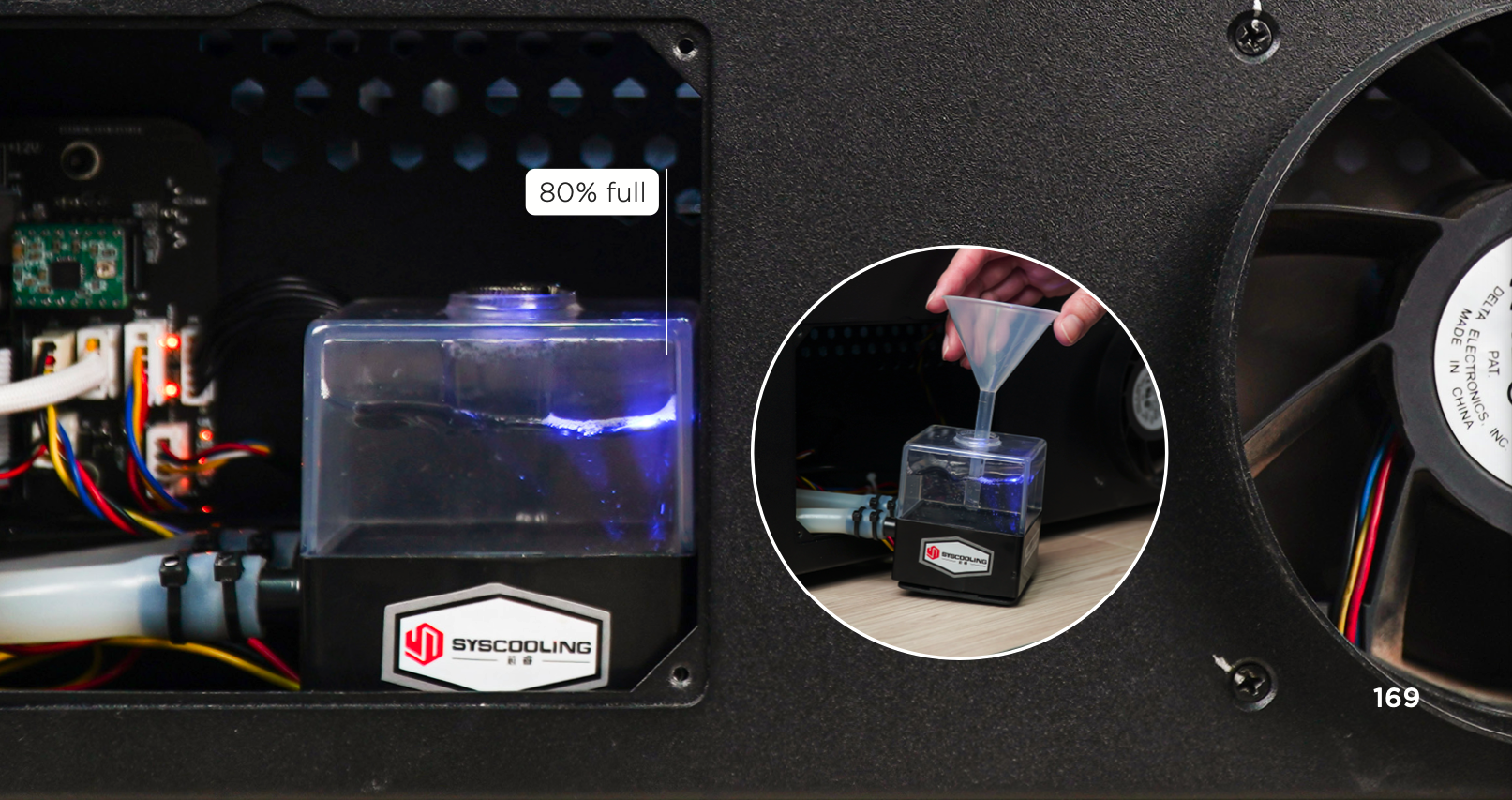

6. Kylvattnet kommer att börja strömma in i laserröret och vattennivån i vattenpumpen kommer att sjunka. Fortsätt att fylla på vatten tills vattenpumpens nivå når 80% av vattentanken och vattennivån inte längre sjunker på grund av tillförseln till laserröret.

11. Dra åt vattenpumpens lock och sätt tillbaka höljet

1. Använd den dubbelhövdade skiftnyckeln för att dra åt vattenpumpens lock igen
2. Placera pumpen på sin ursprungliga plats
3. Dra åt de fyra skruvarna på vattenpumpens hölje igen med Torx-skruvmejseln.



⚠️
1. Se till att det inte finns några veck eller kinkar på vattenslangarna som kan påverka vattenflödet.
2. Använd destillerat vatten för att undvika att föroreningar påverkar vattenkylningseffekten.
3. För många luftbubblor inuti laserröret kommer att påverka värmeöverföringseffektiviteten. Det rekommenderas att fylla vattnet till mer än 80% eller trycka på vattenslangen när du fyller på vatten, så är det mindre sannolikt att luftbubblor bildas.
4. Observera vattennivån noggrant för att undvika översvämning.
5. Rör inte området nära den högspänningssidan av laserröret efter att du har anslutit nätsladden för att undvika elektriska stötar.
6. När du använder sidan "UNDERHÅLL", undvik att röra laserströmbrytaren eller placera handen vid laserrörets bakre ände.
7. Om vattenpumpen inte kan aktiveras, kontakta din återförsäljare.
8. Efter att ha flyttat laserröret, Optisk vägjustering måste utföras.
