Rekommenderad frekvens

En gång var 1-2 veckor, beroende på användningsfrekvens och material

Underhållssteg

Om gravyrmaterialet är papper eller trä är det mer sannolikt att damm och tjärolja fastnar på reflektionsspeglarna. Du kan använda bomullspinnar med en liten mängd alkohol för att rengöra och torka tills spegelytan är fri från fläckar.

Förberedelseobjekt

Bomullspinne, 75%~99% alkohol


Det finns 3 reflektionsspeglar, 1 fokuslins och 1 lasertub-utgångslins som behöver rengöras i HEXA, och deras positioner visas på bilden.

⚠️ Efter rengöring bör speglarna och linsen inte lämnas med vattenmärken för att undvika oxidation, vilket kan påverka lasereffekten. De bör inte heller torkas av för mycket.

Underhållssteg

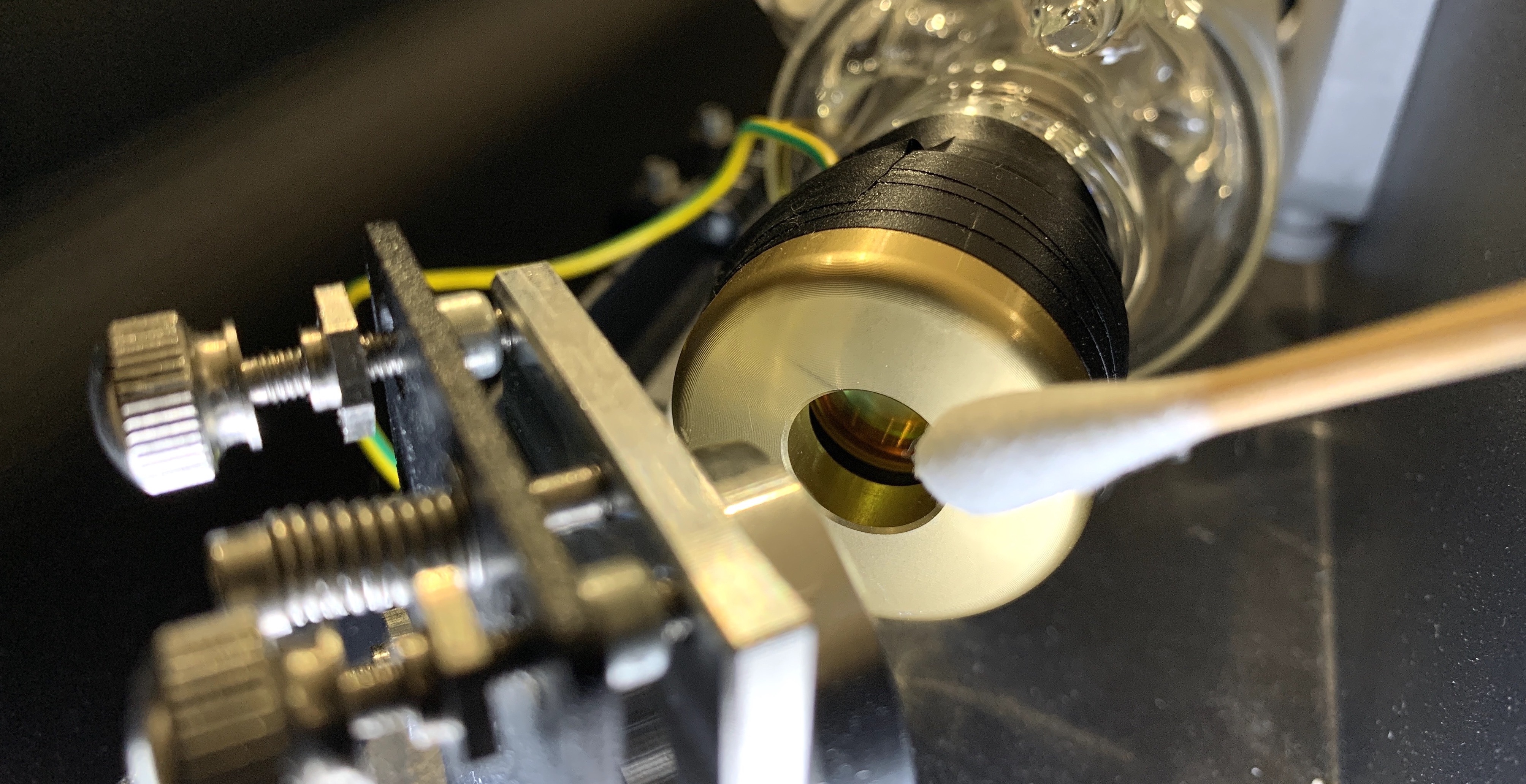

1. Rengör lasertubens utgångslins

Lasertubens utgångslins är placerad på lasertubens lågtryckssida (nära den första spegeln). Du kan öppna det bakre höljet och torka av den enligt nedan.

2. Rengör den första reflektionsspegeln

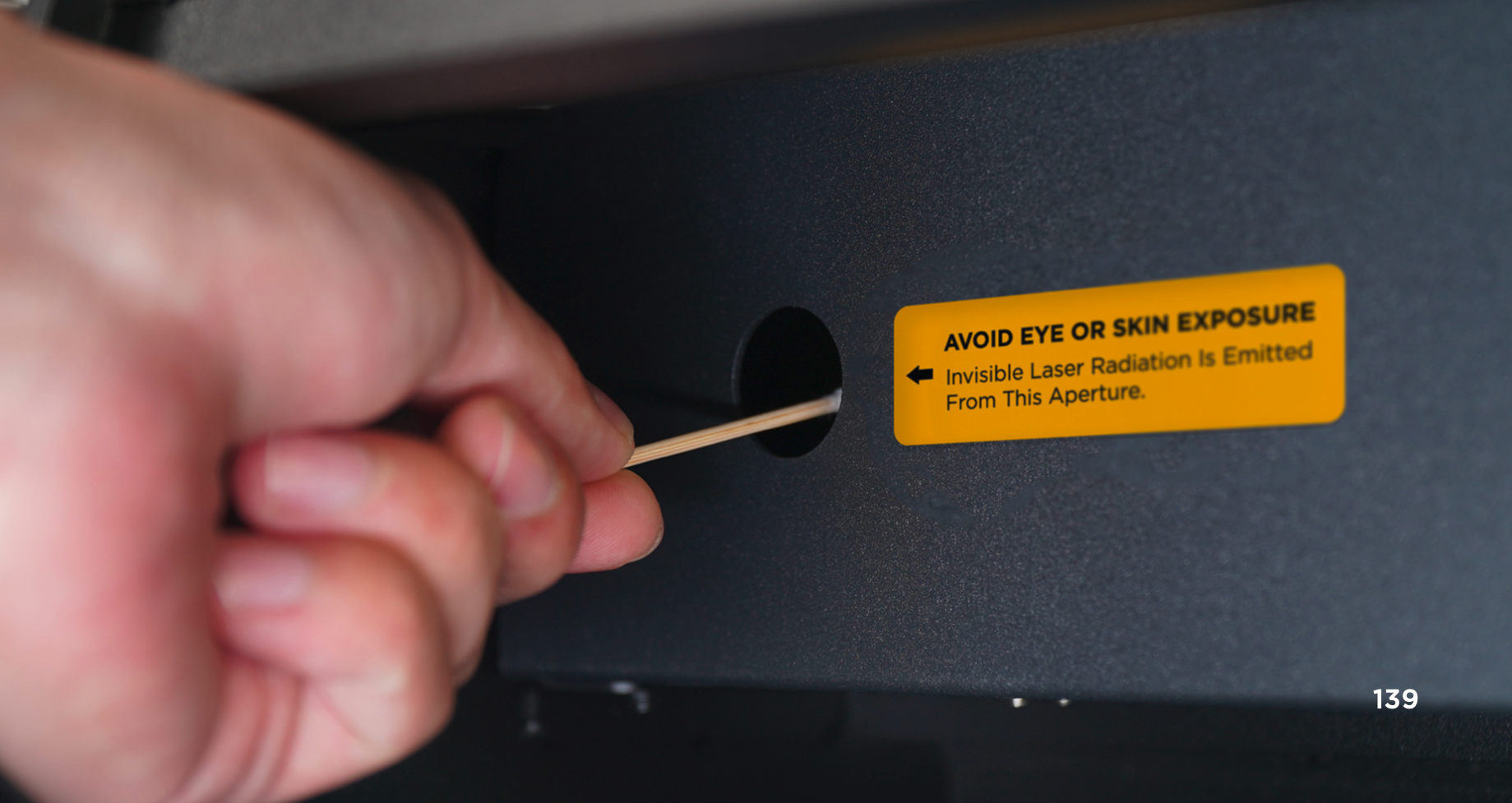

Den första reflektionsspegeln är placerad på lasertubens lågtryckssida mot chassit. Du kan öppna det bakre höljet eller torka av den från det främre hålet enligt nedan.

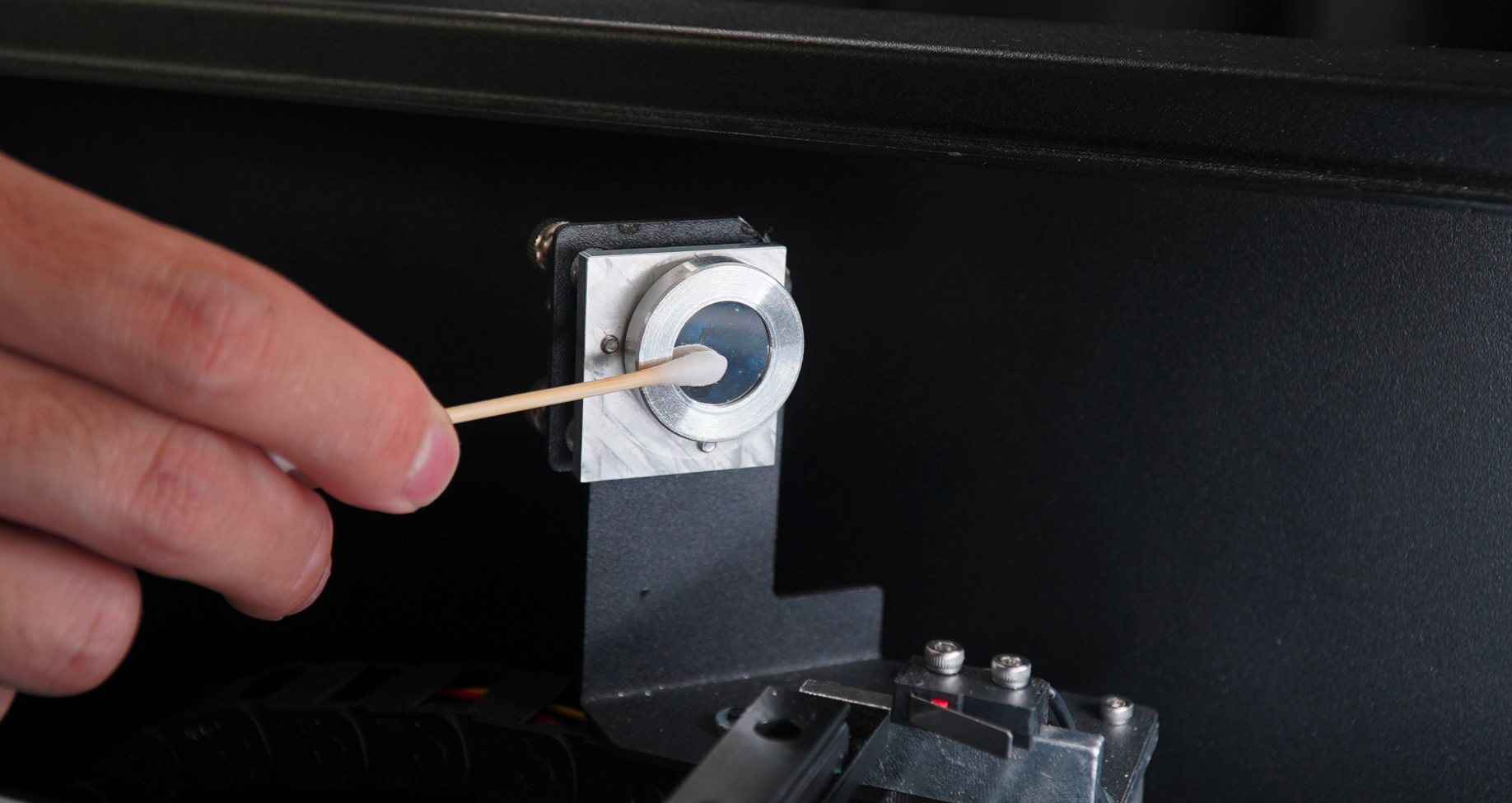

3. Rengör den andra reflektionsspegeln

Den andra reflektionsspegeln är placerad på den vänstra Y-axelns styrskena.

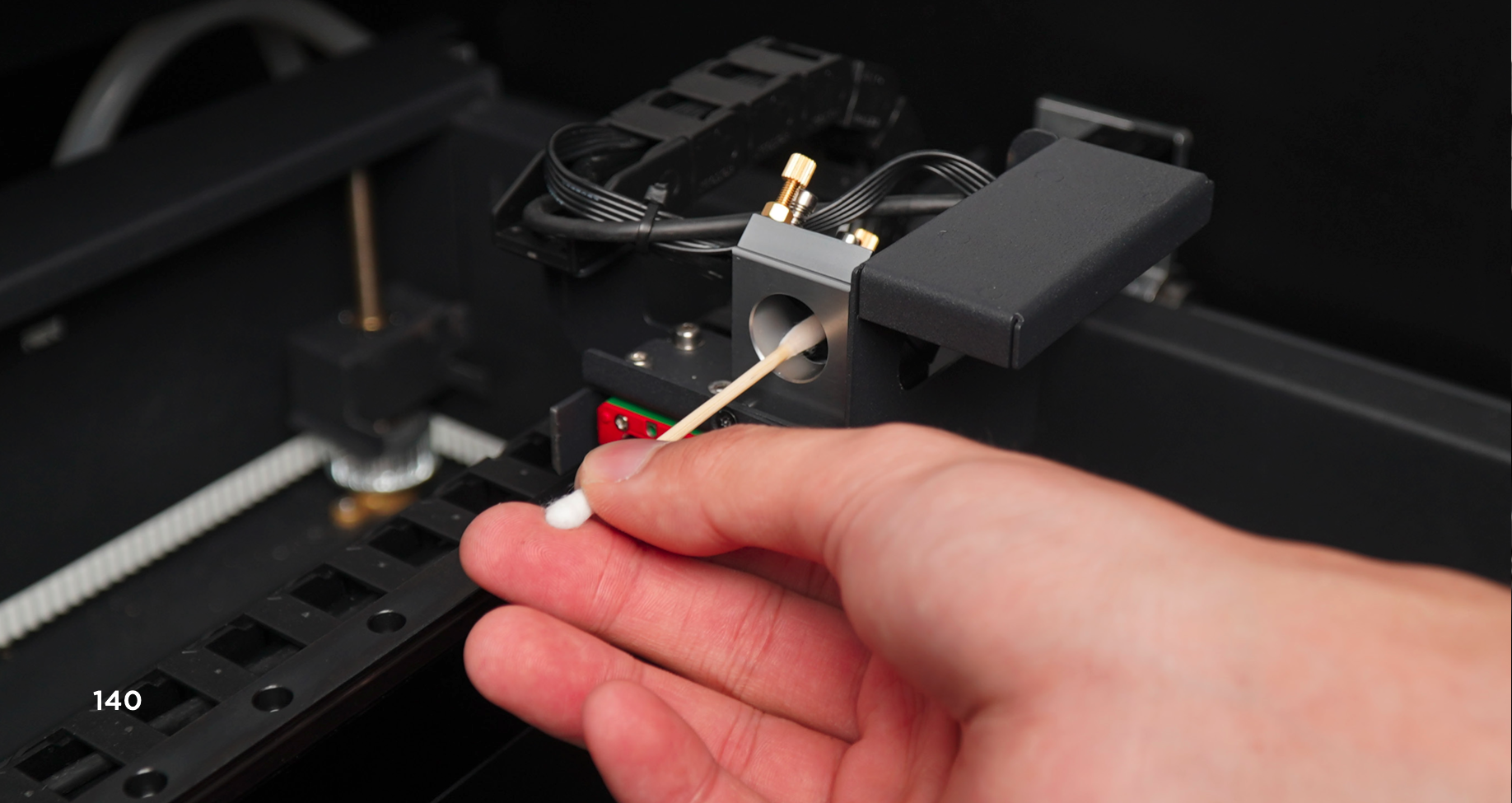

4. Rengör den tredje reflektionsspegeln

Den tredje reflektionsspegeln sitter i den triangulära spegelhållaren som är på X-axelns linjära skena.
(Ta ut den tredje spegeln för rengöring om du har problem med skärning eller gravering. Länk)


5. Rengör fokuslinsen

Fokuslinsen är placerad under den tredje reflektionsspegeln inuti laserhuvudet.

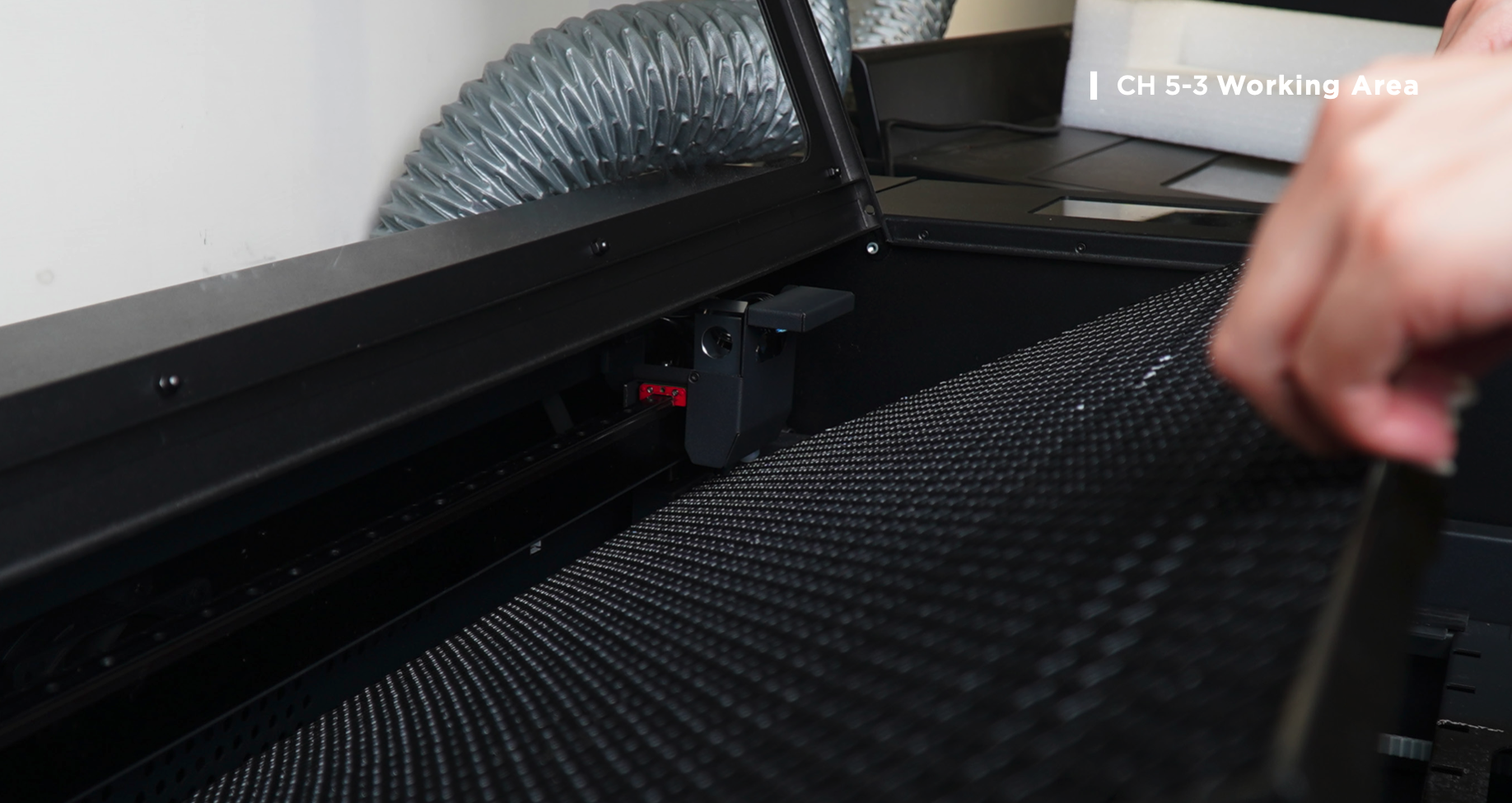

a. Ta bort honungskakbordet

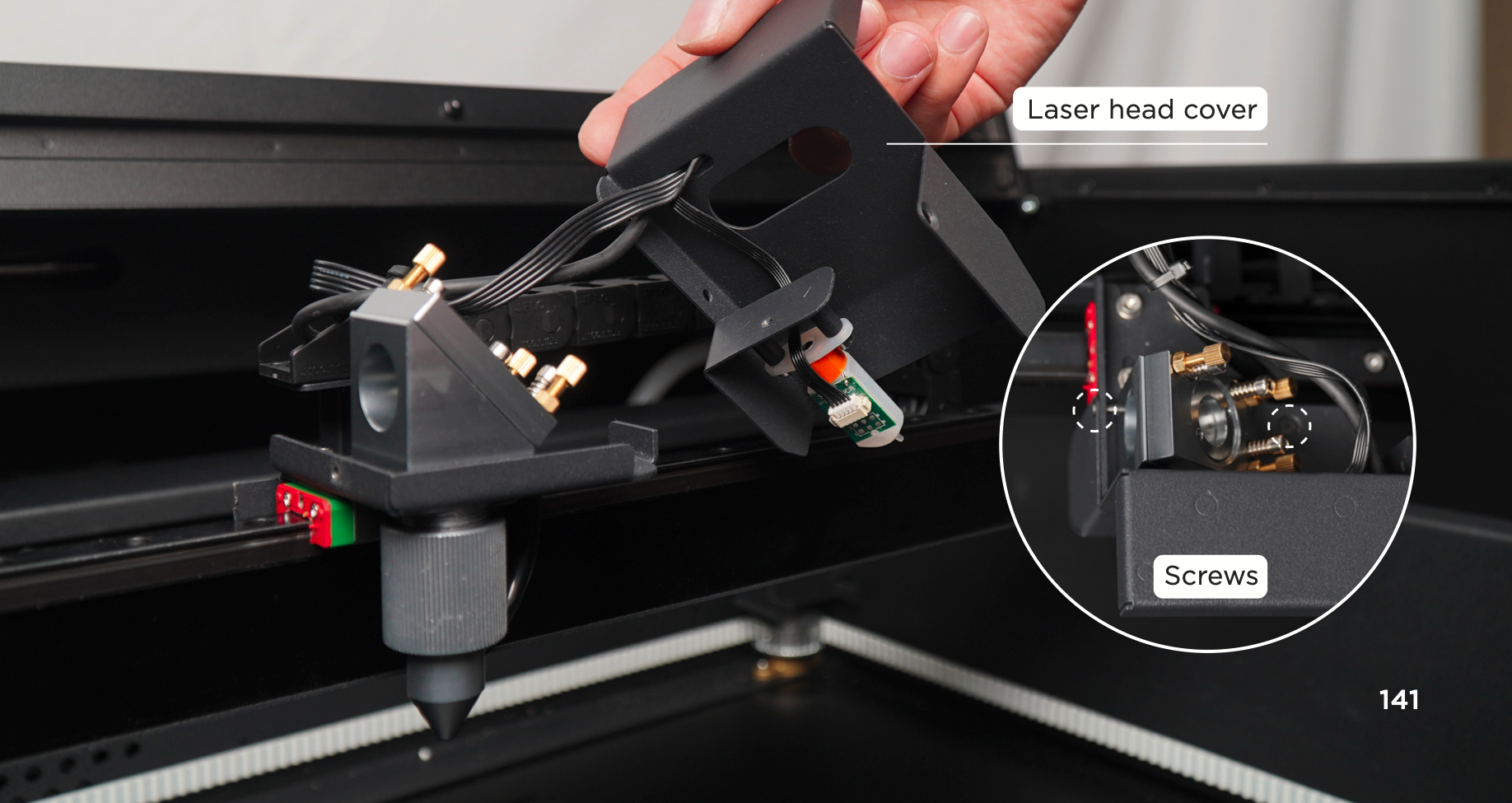

b. Lossa 2 skruvar på laserhuvudets hölje och flytta sedan höljet åt sidan

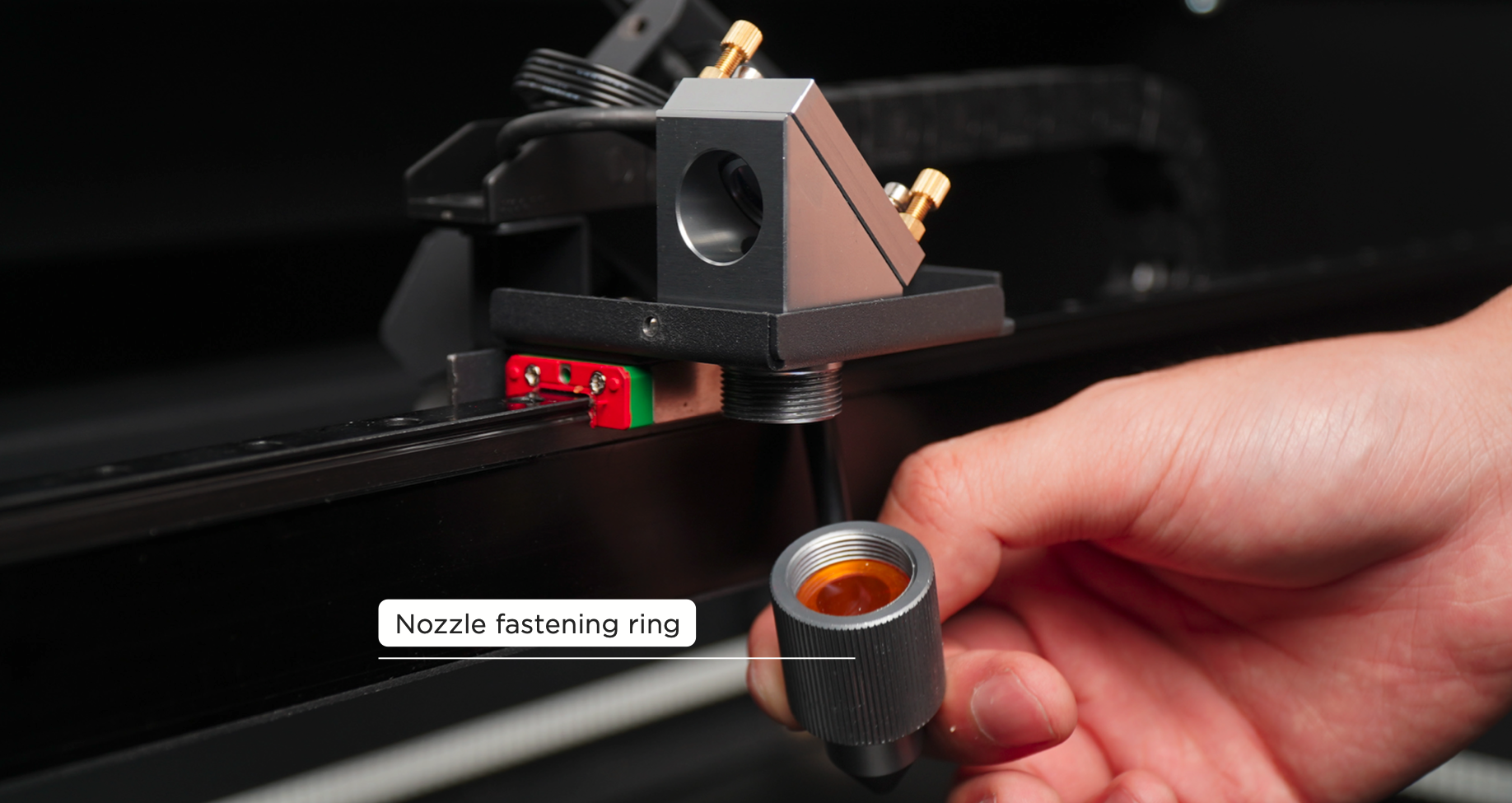

c. Skruva loss munstyckets fästring medurs > Ta bort laserhuvudet och undvik att fokuslinsen trycks ut

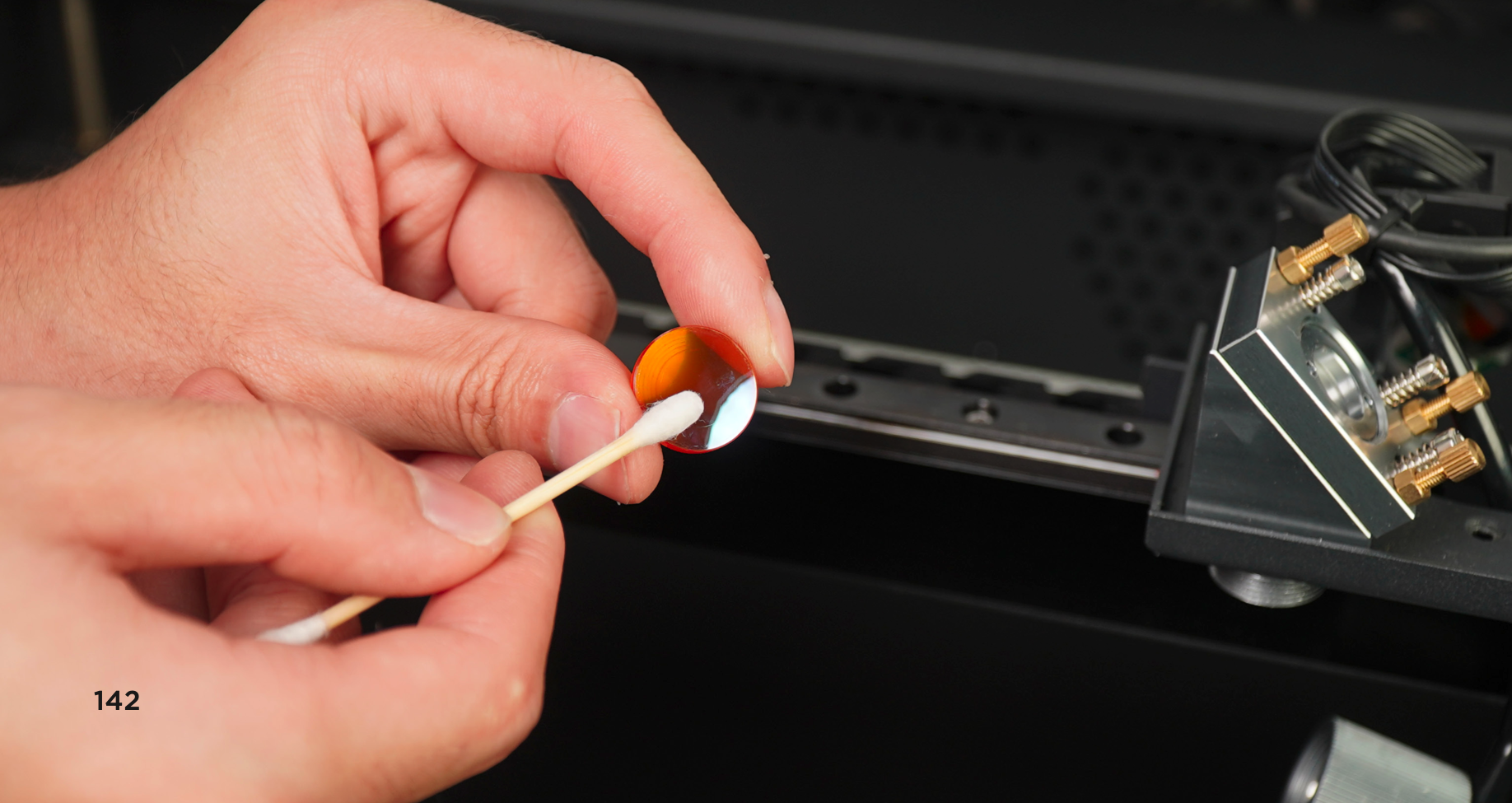

d. Ta ut fokuslinsen och rengör den sedan.


6. Sätt tillbaka fokuslinsen

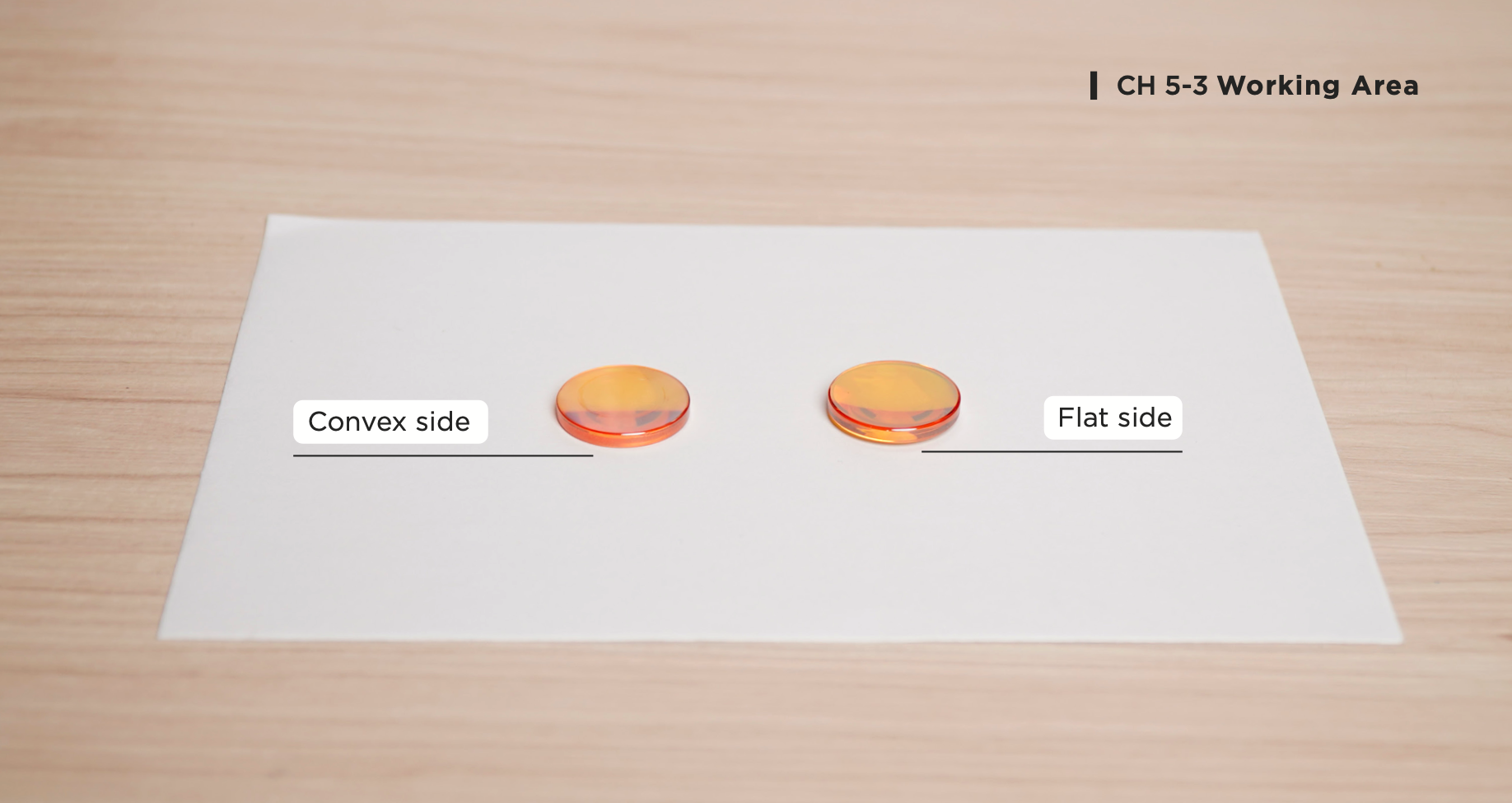

Linsen har en orientering, den konvexa sidan är vänd uppåt och den plana sidan är vänd nedåt.
(Håll kanten av fokuslinsen i handen och titta mot fokuslinsen, du kan se dig själv på den konvexa sidan och kan inte se dig själv på den plana sidan.)

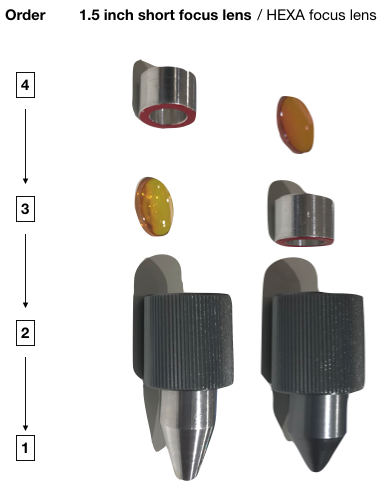

Se till att du har rätt ordning som på bilderna nedan:

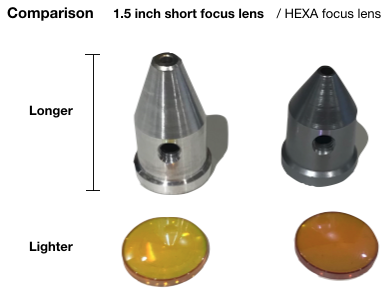

Den till vänster är 1,5" linstillbehöret och den till höger är standardlinsen.


⚠️ Om den inte installeras enligt instruktionens riktning kan det orsaka felaktigt fokus, vilket resulterar i suddig gravyr eller oförmåga att skära.
